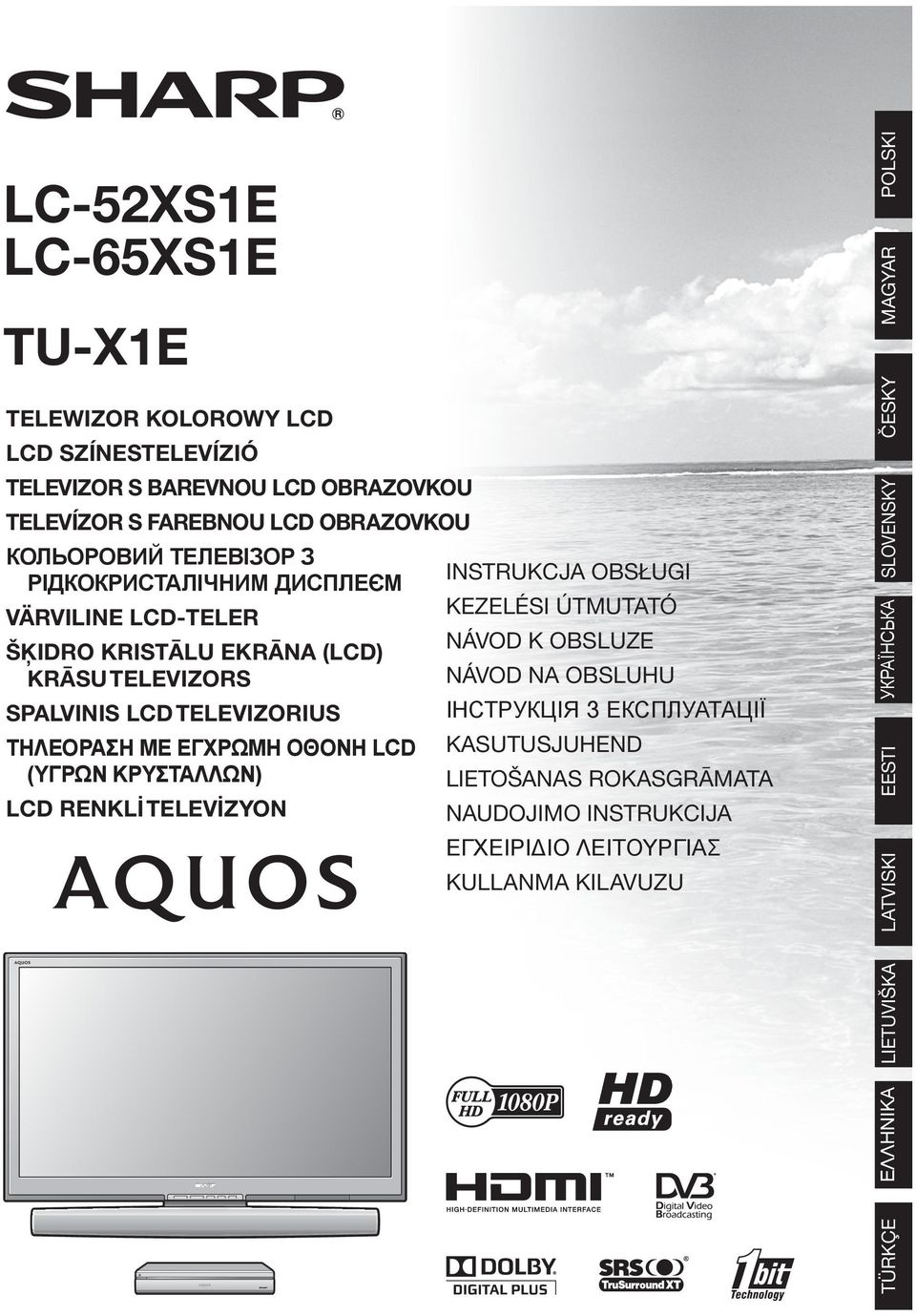

1 LC-5XSE LC-65XSE TU-XE TELEWIZOR KOLOROWY LCD LCD SZÍNESTELEVÍZIÓ TELEVIZOR S BAREVNOU LCD OBRAZOVKOU TELEVÍZOR S FAREBNOU LCD OBRAZOVKOU КОЛЬОРОВИЙ ТЕЛЕВІЗОР З INSTRUKCJA OBSŁUGI РІДКОКРИСТАЛІЧНИМ ДИСПЛЕЄМ KEZELÉSI ÚTMUTATÓ VÄRVILINE LCD-TELER NÁVOD K OBSLUZE ŠĶIDRO KRISTĀLU EKRĀNA (LCD) KRĀSU TELEVIZORS NÁVOD NA OBSLUHU SPALVINIS LCD TELEVIZORIUS ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ΤΗΛΕΟΡΑΣΗ ΜΕ ΕΓΧΡΩΜΗ ΟΘΟΝΗ LCD KASUTUSJUHEND (ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ) LIETOŠANAS ROKASGRĀMATA LCD RENKLİ TELEVİZYON NAUDOJIMO INSTRUKCIJA ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ KULLANMA KILAVUZU LATVISKI EESTI УКРАЇНСЬКА SLOVENSKY ČESKY MAGYAR POLSKI TÜRKÇE ΕΛΛΗΝΙΚΑ LIETUVIŠKA

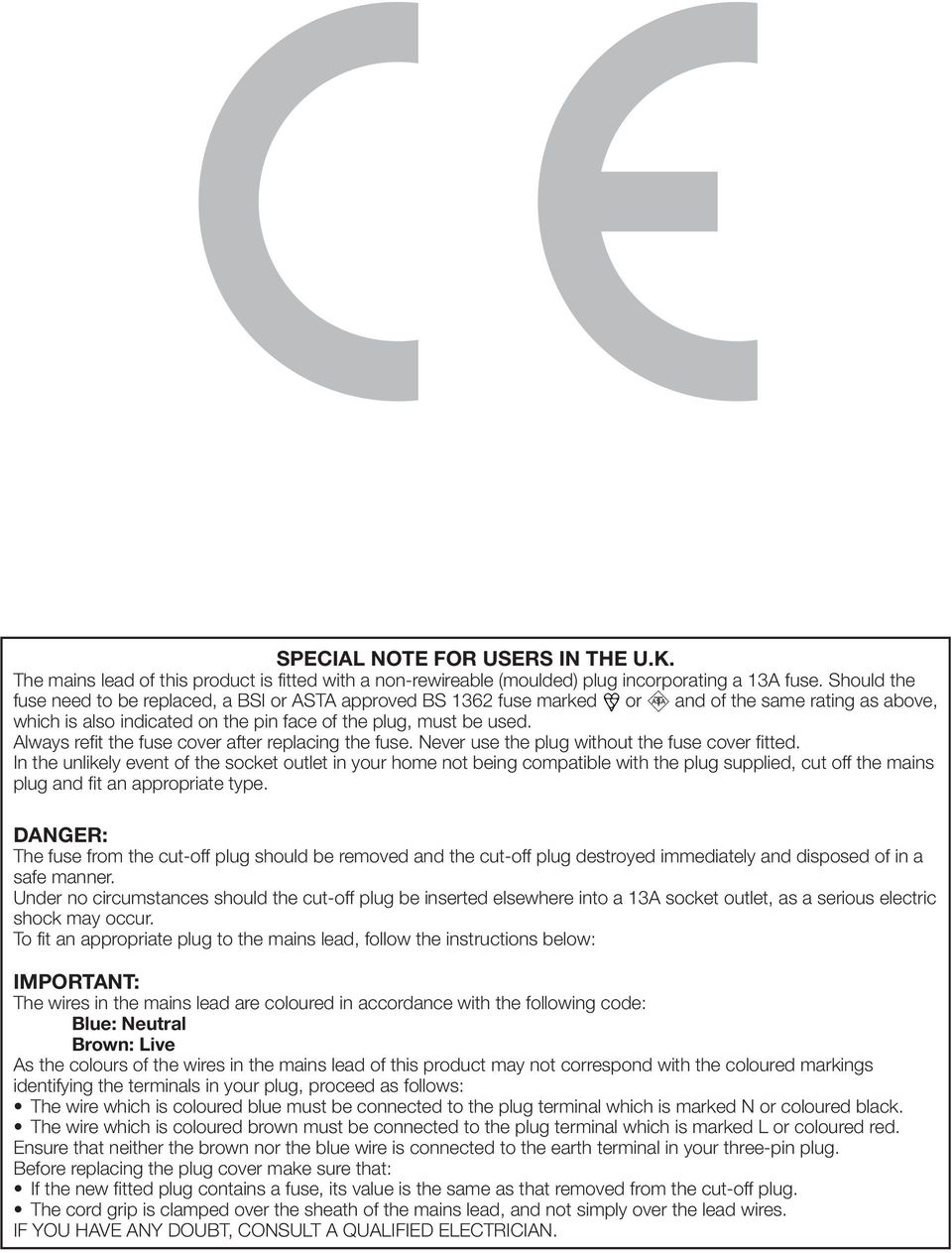

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 6 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

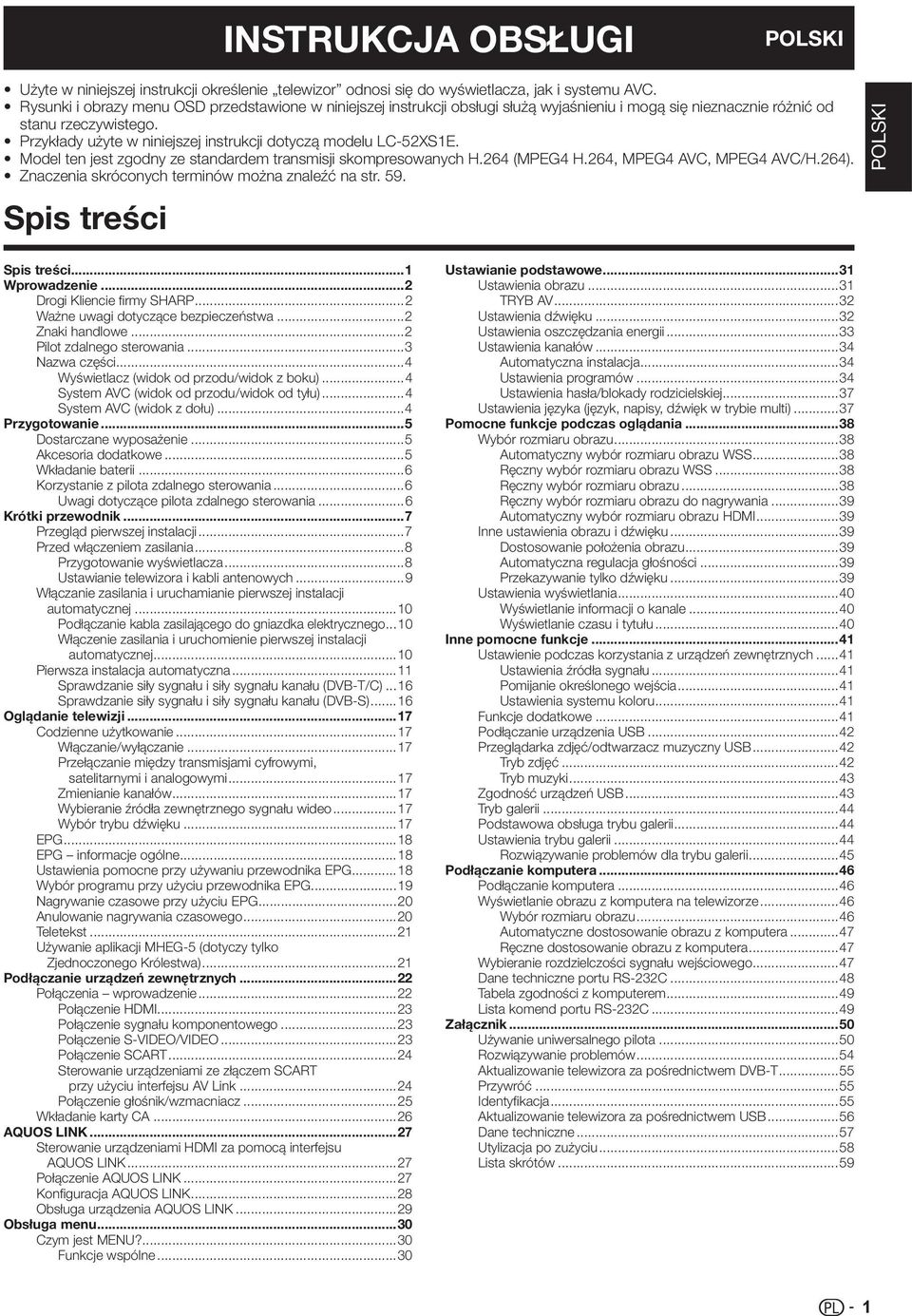

3 INSTRUKCJA OBSŁUGI POLSKI Użyte w niniejszej instrukcji określenie telewizor odnosi się do wyświetlacza, jak i systemu AVC. Rysunki i obrazy menu OSD przedstawione w niniejszej instrukcji obsługi służą wyjaśnieniu i mogą się nieznacznie różnić od stanu rzeczywistego. Przykłady użyte w niniejszej instrukcji dotyczą modelu LC-5XSE. Model ten jest zgodny ze standardem transmisji skompresowanych H.64 (MPEG4 H.64, MPEG4 AVC, MPEG4 AVC/H.64). Znaczenia skróconych terminów można znaleźć na str. 59. Spis treści POLSKI Spis treści... Wprowadzenie... Drogi Kliencie firmy SHARP... Ważne uwagi dotyczące bezpieczeństwa... Znaki handlowe... Pilot zdalnego sterowania... Nazwa części...4 Wyświetlacz (widok od przodu/widok z boku)...4 System AVC (widok od przodu/widok od tyłu)...4 System AVC (widok z dołu)...4 Przygotowanie...5 Dostarczane wyposażenie...5 Akcesoria dodatkowe...5 Wkładanie baterii...6 Korzystanie z pilota zdalnego sterowania...6 Uwagi dotyczące pilota zdalnego sterowania...6 Krótki przewodnik...7 Przegląd pierwszej instalacji...7 Przed włączeniem zasilania...8 Przygotowanie wyświetlacza...8 Ustawianie telewizora i kabli antenowych...9 Włączanie zasilania i uruchamianie pierwszej instalacji automatycznej...0 Podłączanie kabla zasilającego do gniazdka elektrycznego...0 Włączenie zasilania i uruchomienie pierwszej instalacji automatycznej...0 Pierwsza instalacja automatyczna... Sprawdzanie siły sygnału i siły sygnału kanału (DVB-T/C)...6 Sprawdzanie siły sygnału i siły sygnału kanału (DVB-S)...6 Oglądanie telewizji...7 Codzienne użytkowanie...7 Włączanie/wyłączanie...7 Przełączanie między transmisjami cyfrowymi, satelitarnymi i analogowymi...7 Zmienianie kanałów...7 Wybieranie źródła zewnętrznego sygnału wideo...7 Wybór trybu dźwięku...7 EPG...8 EPG informacje ogólne...8 Ustawienia pomocne przy używaniu przewodnika EPG...8 Wybór programu przy użyciu przewodnika EPG...9 Nagrywanie czasowe przy użyciu EPG...0 Anulowanie nagrywania czasowego...0 Teletekst... Używanie aplikacji MHEG-5 (dotyczy tylko Zjednoczonego Królestwa)... Podłączanie urządzeń zewnętrznych... Połączenia wprowadzenie... Połączenie HDMI... Połączenie sygnału komponentowego... Połączenie S-VIDEO/VIDEO... Połączenie SCART...4 Sterowanie urządzeniami ze złączem SCART przy użyciu interfejsu AV Link...4 Połączenie głośnik/wzmacniacz...5 Wkładanie karty CA...6 AQUOS LINK...7 Sterowanie urządzeniami HDMI za pomocą interfejsu AQUOS LINK...7 Połączenie AQUOS LINK...7 Konfiguracja AQUOS LINK...8 Obsługa urządzenia AQUOS LINK...9 Obsługa menu...0 Czym jest MENU?...0 Funkcje wspólne...0 Ustawianie podstawowe... Ustawienia obrazu... TRYB AV... Ustawienia dźwięku... Ustawienia oszczędzania energii... Ustawienia kanałów...4 Automatyczna instalacja...4 Ustawienia programów...4 Ustawienia hasła/blokady rodzicielskiej...7 Ustawienia języka (język, napisy, dźwięk w trybie multi)...7 Pomocne funkcje podczas oglądania...8 Wybór rozmiaru obrazu...8 Automatyczny wybór rozmiaru obrazu WSS...8 Ręczny wybór rozmiaru obrazu WSS...8 Ręczny wybór rozmiaru obrazu...8 Ręczny wybór rozmiaru obrazu do nagrywania...9 Automatyczny wybór rozmiaru obrazu HDMI...9 Inne ustawienia obrazu i dźwięku...9 Dostosowanie położenia obrazu...9 Automatyczna regulacja głośności...9 Przekazywanie tylko dźwięku...9 Ustawienia wyświetlania...40 Wyświetlanie informacji o kanale...40 Wyświetlanie czasu i tytułu...40 Inne pomocne funkcje...4 Ustawienie podczas korzystania z urządzeń zewnętrznych...4 Ustawienia źródła sygnału...4 Pomijanie określonego wejścia...4 Ustawienia systemu koloru...4 Funkcje dodatkowe...4 Podłączanie urządzenia USB...4 Przeglądarka zdjęć/odtwarzacz muzyczny USB...4 Tryb zdjęć...4 Tryb muzyki...4 Zgodność urządzeń USB...4 Tryb galerii...44 Podstawowa obsługa trybu galerii...44 Ustawienia trybu galerii...44 Rozwiązywanie problemów dla trybu galerii...45 Podłączanie komputera...46 Podłączanie komputera...46 Wyświetlanie obrazu z komputera na telewizorze...46 Wybór rozmiaru obrazu...46 Automatyczne dostosowanie obrazu z komputera...47 Ręczne dostosowanie obrazu z komputera...47 Wybieranie rozdzielczości sygnału wejściowego...47 Dane techniczne portu RS-C...48 Tabela zgodności z komputerem...49 Lista komend portu RS-C...49 Załącznik...50 Używanie uniwersalnego pilota...50 Rozwiązywanie problemów...54 Aktualizowanie telewizora za pośrednictwem DVB-T...55 Przywróć...55 Identyfikacja...55 Aktualizowanie telewizora za pośrednictwem USB...56 Dane techniczne...57 Utylizacja po zużyciu...58 Lista skrótów...59

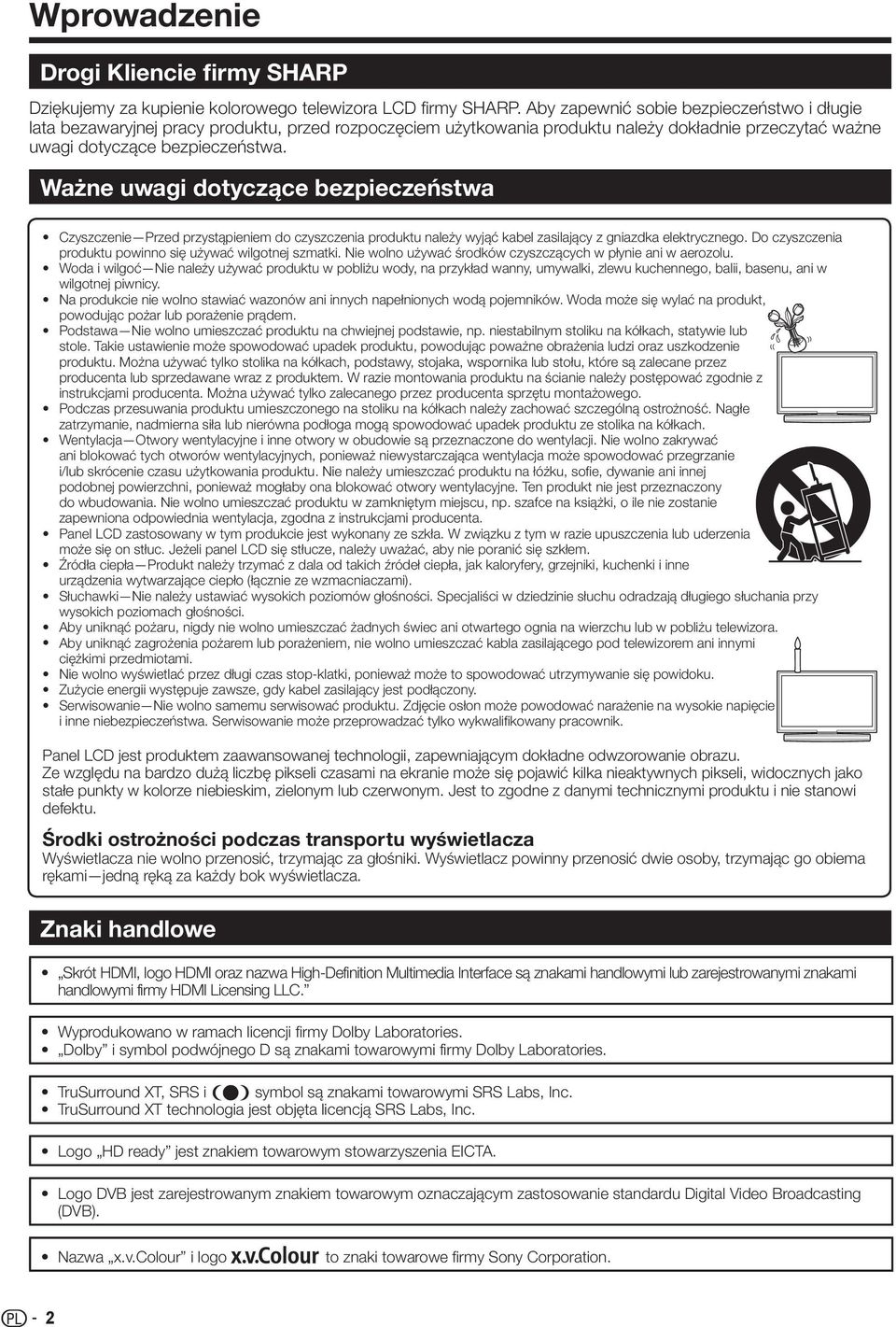

4 Wprowadzenie Drogi Kliencie firmy SHARP Dziękujemy za kupienie kolorowego telewizora LCD firmy SHARP. Aby zapewnić sobie bezpieczeństwo i długie lata bezawaryjnej pracy produktu, przed rozpoczęciem użytkowania produktu należy dokładnie przeczytać ważne uwagi dotyczące bezpieczeństwa. Ważne uwagi dotyczące bezpieczeństwa Czyszczenie Przed przystąpieniem do czyszczenia produktu należy wyjąć kabel zasilający z gniazdka elektrycznego. Do czyszczenia produktu powinno się używać wilgotnej szmatki. Nie wolno używać środków czyszczących w płynie ani w aerozolu. Woda i wilgoć Nie należy używać produktu w pobliżu wody, na przykład wanny, umywalki, zlewu kuchennego, balii, basenu, ani w wilgotnej piwnicy. Na produkcie nie wolno stawiać wazonów ani innych napełnionych wodą pojemników. Woda może się wylać na produkt, powodując pożar lub porażenie prądem. Podstawa Nie wolno umieszczać produktu na chwiejnej podstawie, np. niestabilnym stoliku na kółkach, statywie lub stole. Takie ustawienie może spowodować upadek produktu, powodując poważne obrażenia ludzi oraz uszkodzenie produktu. Można używać tylko stolika na kółkach, podstawy, stojaka, wspornika lub stołu, które są zalecane przez producenta lub sprzedawane wraz z produktem. W razie montowania produktu na ścianie należy postępować zgodnie z instrukcjami producenta. Można używać tylko zalecanego przez producenta sprzętu montażowego. Podczas przesuwania produktu umieszczonego na stoliku na kółkach należy zachować szczególną ostrożność. Nagłe zatrzymanie, nadmierna siła lub nierówna podłoga mogą spowodować upadek produktu ze stolika na kółkach. Wentylacja Otwory wentylacyjne i inne otwory w obudowie są przeznaczone do wentylacji. Nie wolno zakrywać ani blokować tych otworów wentylacyjnych, ponieważ niewystarczająca wentylacja może spowodować przegrzanie i/lub skrócenie czasu użytkowania produktu. Nie należy umieszczać produktu na łóżku, sofie, dywanie ani innej podobnej powierzchni, ponieważ mogłaby ona blokować otwory wentylacyjne. Ten produkt nie jest przeznaczony do wbudowania. Nie wolno umieszczać produktu w zamkniętym miejscu, np. szafce na książki, o ile nie zostanie zapewniona odpowiednia wentylacja, zgodna z instrukcjami producenta. Panel LCD zastosowany w tym produkcie jest wykonany ze szkła. W związku z tym w razie upuszczenia lub uderzenia może się on stłuc. Jeżeli panel LCD się stłucze, należy uważać, aby nie poranić się szkłem. Źródła ciepła Produkt należy trzymać z dala od takich źródeł ciepła, jak kaloryfery, grzejniki, kuchenki i inne urządzenia wytwarzające ciepło (łącznie ze wzmacniaczami). Słuchawki Nie należy ustawiać wysokich poziomów głośności. Specjaliści w dziedzinie słuchu odradzają długiego słuchania przy wysokich poziomach głośności. Aby uniknąć pożaru, nigdy nie wolno umieszczać żadnych świec ani otwartego ognia na wierzchu lub w pobliżu telewizora. Aby uniknąć zagrożenia pożarem lub porażeniem, nie wolno umieszczać kabla zasilającego pod telewizorem ani innymi ciężkimi przedmiotami. Nie wolno wyświetlać przez długi czas stop-klatki, ponieważ może to spowodować utrzymywanie się powidoku. Zużycie energii występuje zawsze, gdy kabel zasilający jest podłączony. Serwisowanie Nie wolno samemu serwisować produktu. Zdjęcie osłon może powodować narażenie na wysokie napięcie i inne niebezpieczeństwa. Serwisowanie może przeprowadzać tylko wykwalifikowany pracownik. Panel LCD jest produktem zaawansowanej technologii, zapewniającym dokładne odwzorowanie obrazu. Ze względu na bardzo dużą liczbę pikseli czasami na ekranie może się pojawić kilka nieaktywnych pikseli, widocznych jako stałe punkty w kolorze niebieskim, zielonym lub czerwonym. Jest to zgodne z danymi technicznymi produktu i nie stanowi defektu. Środki ostrożności podczas transportu wyświetlacza Wyświetlacza nie wolno przenosić, trzymając za głośniki. Wyświetlacz powinny przenosić dwie osoby, trzymając go obiema rękami jedną ręką za każdy bok wyświetlacza. Znaki handlowe Skrót HDMI, logo HDMI oraz nazwa High-Definition Multimedia Interface są znakami handlowymi lub zarejestrowanymi znakami handlowymi firmy HDMI Licensing LLC. Wyprodukowano w ramach licencji firmy Dolby Laboratories. Dolby i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. TruSurround XT, SRS i h symbol są znakami towarowymi SRS Labs, Inc. TruSurround XT technologia jest objęta licencją SRS Labs, Inc. Logo HD ready jest znakiem towarowym stowarzyszenia EICTA. Logo DVB jest zarejestrowanym znakiem towarowym oznaczającym zastosowanie standardu Digital Video Broadcasting (DVB). Nazwa x.v.colour i logo to znaki towarowe firmy Sony Corporation.

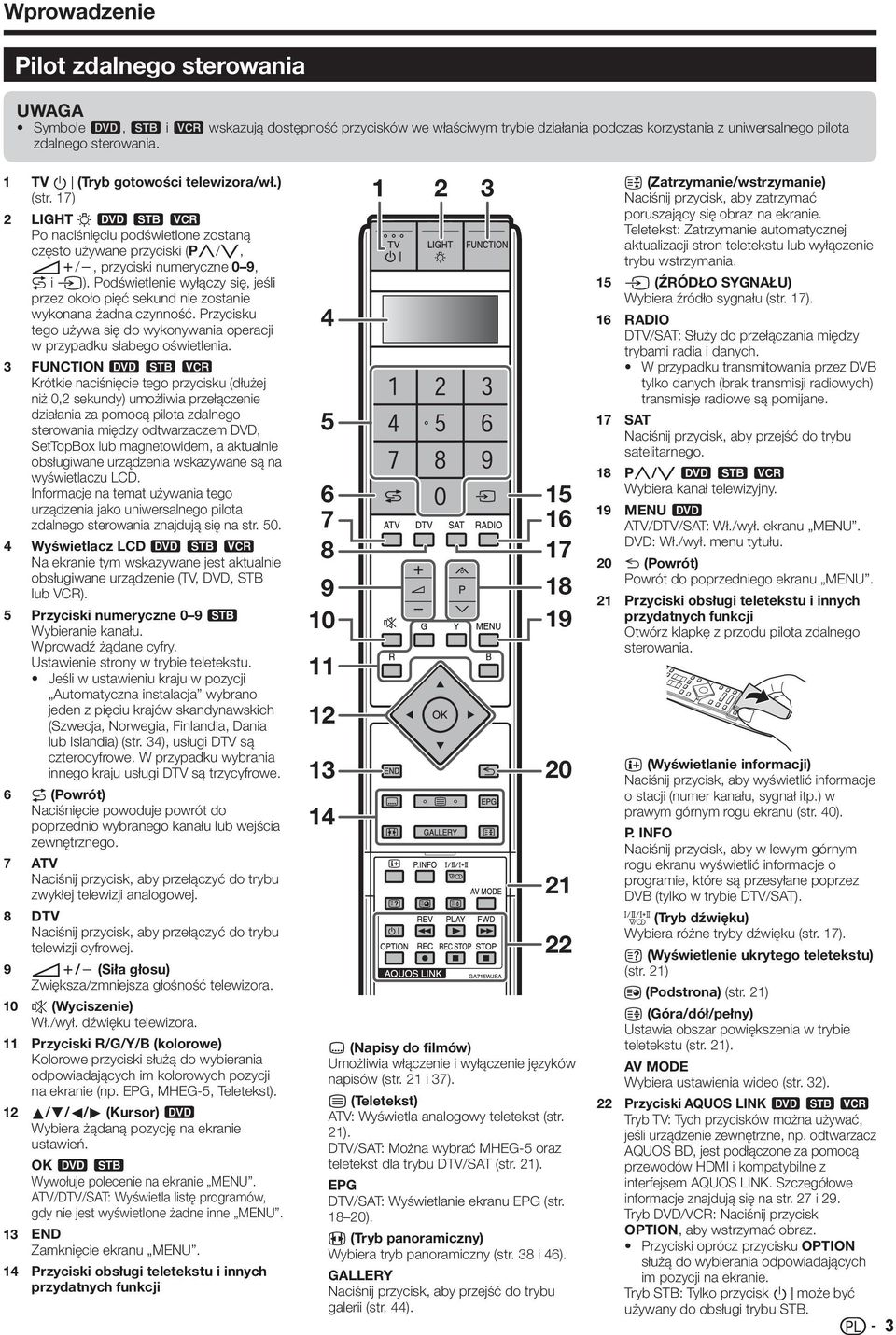

5 Wprowadzenie Pilot zdalnego sterowania Symbole 8, 9 i 0 wskazują dostępność przycisków we właściwym trybie działania podczas korzystania z uniwersalnego pilota zdalnego sterowania. TV B (Tryb gotowości telewizora/wł.) (str. 7) LIGHT D Po naciśnięciu podświetlone zostaną często używane przyciski (Pr/s, ik/l, przyciski numeryczne 0 9, A i b). Podświetlenie wyłączy się, jeśli przez około pięć sekund nie zostanie wykonana żadna czynność. Przycisku tego używa się do wykonywania operacji w przypadku słabego oświetlenia. FUNCTION Krótkie naciśnięcie tego przycisku (dłużej niż 0, sekundy) umożliwia przełączenie działania za pomocą pilota zdalnego sterowania między odtwarzaczem DVD, SetTopBox lub magnetowidem, a aktualnie obsługiwane urządzenia wskazywane są na wyświetlaczu LCD. Informacje na temat używania tego urządzenia jako uniwersalnego pilota zdalnego sterowania znajdują się na str Wyświetlacz LCD Na ekranie tym wskazywane jest aktualnie obsługiwane urządzenie (TV, DVD, STB lub VCR). 5 Przyciski numeryczne Wybieranie kanału. Wprowadź żądane cyfry. Ustawienie strony w trybie teletekstu. Jeśli w ustawieniu kraju w pozycji Automatyczna instalacja wybrano jeden z pięciu krajów skandynawskich (Szwecja, Norwegia, Finlandia, Dania lub Islandia) (str. 4), usługi DTV są czterocyfrowe. W przypadku wybrania innego kraju usługi DTV są trzycyfrowe. 6 A (Powrót) Naciśnięcie powoduje powrót do poprzednio wybranego kanału lub wejścia zewnętrznego. 7 ATV Naciśnij przycisk, aby przełączyć do trybu zwykłej telewizji analogowej. 8 DTV Naciśnij przycisk, aby przełączyć do trybu telewizji cyfrowej. 9 ik/l (Siła głosu) Zwiększa/zmniejsza głośność telewizora. 0 e (Wyciszenie) Wł./wył. dźwięku telewizora. Q Przyciski R/G/Y/B (kolorowe) Kolorowe przyciski służą do wybierania odpowiadających im kolorowych pozycji na ekranie (np. EPG, MHEG-5, Teletekst). W a/b/c/d (Kursor) 8 Wybiera żądaną pozycję na ekranie ustawień. OK 8 9 Wywołuje polecenie na ekranie MENU. ATV/DTV/SAT: Wyświetla listę programów, gdy nie jest wyświetlone żadne inne MENU. E END Zamknięcie ekranu MENU. R Przyciski obsługi teletekstu i innych przydatnych funkcji [ (Napisy do filmów) Umożliwia włączenie i wyłączenie języków napisów (str. i 7). m (Teletekst) ATV: Wyświetla analogowy teletekst (str. ). DTV/SAT: Można wybrać MHEG-5 oraz teletekst dla trybu DTV/SAT (str. ). EPG DTV/SAT: Wyświetlanie ekranu EPG (str. 8 0). f (Tryb panoramiczny) Wybiera tryb panoramiczny (str. 8 i 46). GALLERY Naciśnij przycisk, aby przejść do trybu galerii (str. 44). (Zatrzymanie/wstrzymanie) Naciśnij przycisk, aby zatrzymać poruszający się obraz na ekranie. Teletekst: Zatrzymanie automatycznej aktualizacji stron teletekstu lub wyłączenie trybu wstrzymania. T b (ŹRÓDŁO SYGNAŁU) Wybiera źródło sygnału (str. 7). Y RADIO DTV/SAT: Służy do przełączania między trybami radia i danych. W przypadku transmitowania przez DVB tylko danych (brak transmisji radiowych) transmisje radiowe są pomijane. U SAT Naciśnij przycisk, aby przejść do trybu satelitarnego. I Pr/s Wybiera kanał telewizyjny. O MENU 8 ATV/DTV/SAT: Wł./wył. ekranu MENU. DVD: Wł./wył. menu tytułu. P 6 (Powrót) Powrót do poprzedniego ekranu MENU. A Przyciski obsługi teletekstu i innych przydatnych funkcji Otwórz klapkę z przodu pilota zdalnego sterowania. S p (Wyświetlanie informacji) Naciśnij przycisk, aby wyświetlić informacje o stacji (numer kanału, sygnał itp.) w prawym górnym rogu ekranu (str. 40). P. INFO Naciśnij przycisk, aby w lewym górnym rogu ekranu wyświetlić informacje o programie, które są przesyłane poprzez DVB (tylko w trybie DTV/SAT). 7 (Tryb dźwięku) Wybiera różne tryby dźwięku (str. 7). k (Wyświetlenie ukrytego teletekstu) (str. ) (Podstrona) (str. ) v (Góra/dół/pełny) Ustawia obszar powiększenia w trybie teletekstu (str. ). AV MODE Wybiera ustawienia wideo (str. ). Przyciski AQUOS LINK Tryb TV: Tych przycisków można używać, jeśli urządzenie zewnętrzne, np. odtwarzacz AQUOS BD, jest podłączone za pomocą przewodów HDMI i kompatybilne z interfejsem AQUOS LINK. Szczegółowe informacje znajdują się na str. 7 i 9. Tryb DVD/VCR: Naciśnij przycisk OPTION, aby wstrzymać obraz. Przyciski oprócz przycisku OPTION służą do wybierania odpowiadających im pozycji na ekranie. Tryb STB: Tylko przycisk B może być używany do obsługi trybu STB.

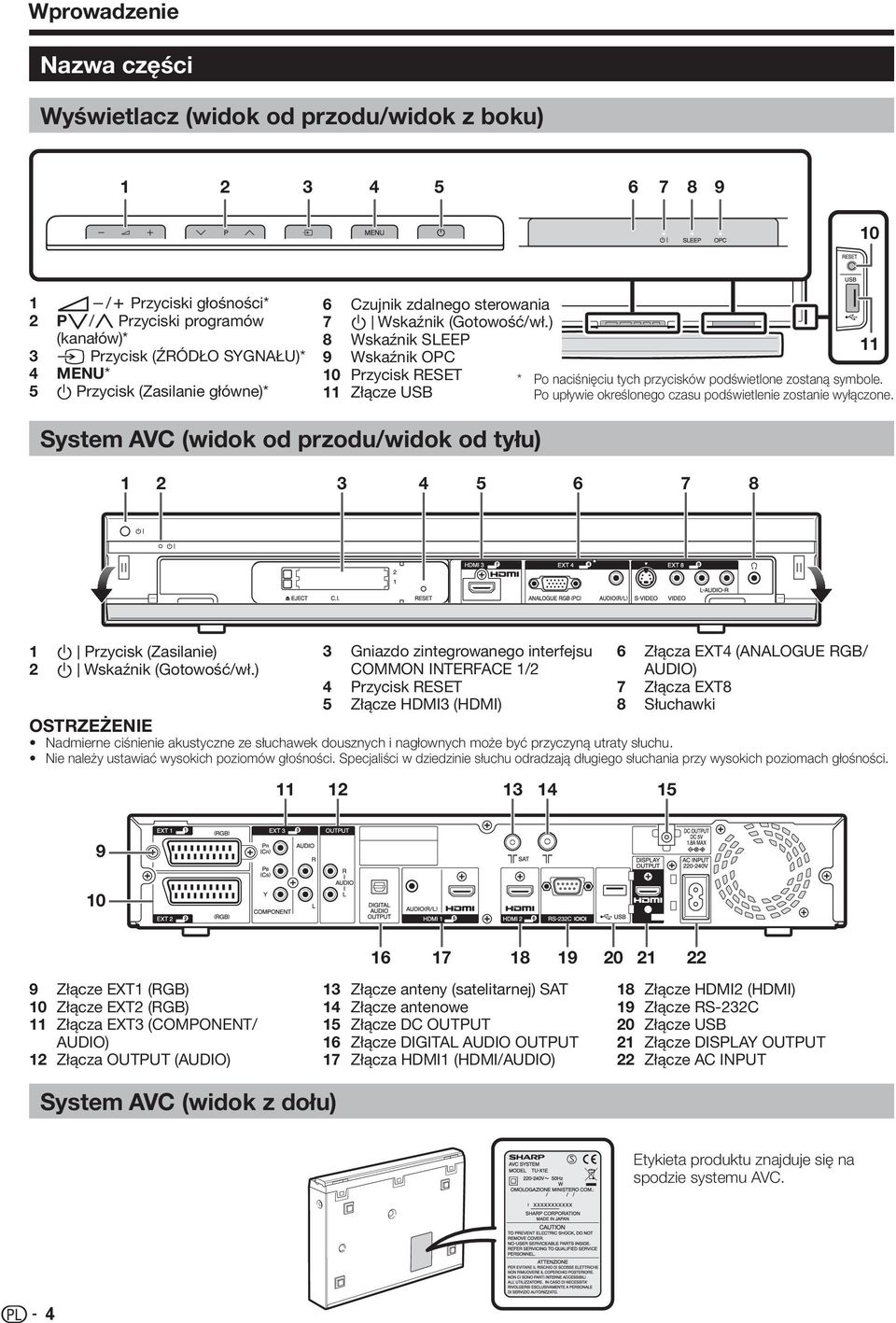

6 Wprowadzenie Nazwa części Wyświetlacz (widok od przodu/widok z boku) il/k Przyciski głośności* Ps/r Przyciski programów (kanałów)* b Przycisk (ŹRÓDŁO SYGNAŁU)* MENU* a Przycisk (Zasilanie główne)* Czujnik zdalnego sterowania B Wskaźnik (Gotowość/wł.) Wskaźnik SLEEP Wskaźnik OPC Przycisk RESET Złącze USB * Po naciśnięciu tych przycisków podświetlone zostaną symbole. Po upływie określonego czasu podświetlenie zostanie wyłączone. System AVC (widok od przodu/widok od tyłu) B Przycisk (Zasilanie) B Wskaźnik (Gotowość/wł.) OSTRZEŻENIE 4 5 Gniazdo zintegrowanego interfejsu COMMON INTERFACE / Przycisk RESET Złącze HDMI (HDMI) Złącza EXT4 (ANALOGUE RGB/ AUDIO) Złącza EXT8 Słuchawki Nadmierne ciśnienie akustyczne ze słuchawek dousznych i nagłownych może być przyczyną utraty słuchu. Nie należy ustawiać wysokich poziomów głośności. Specjaliści w dziedzinie słuchu odradzają długiego słuchania przy wysokich poziomach głośności Złącze EXT (RGB) Złącze EXT (RGB) Złącza EXT (COMPONENT/ AUDIO) Złącza OUTPUT (AUDIO) Złącze anteny (satelitarnej) SAT Złącze antenowe Złącze DC OUTPUT Złącze DIGITAL AUDIO OUTPUT Złącza HDMI (HDMI/AUDIO) Złącze HDMI (HDMI) Złącze RS-C Złącze USB Złącze DISPLAY OUTPUT Złącze AC INPUT System AVC (widok z dołu) Etykieta produktu znajduje się na spodzie systemu AVC. 4

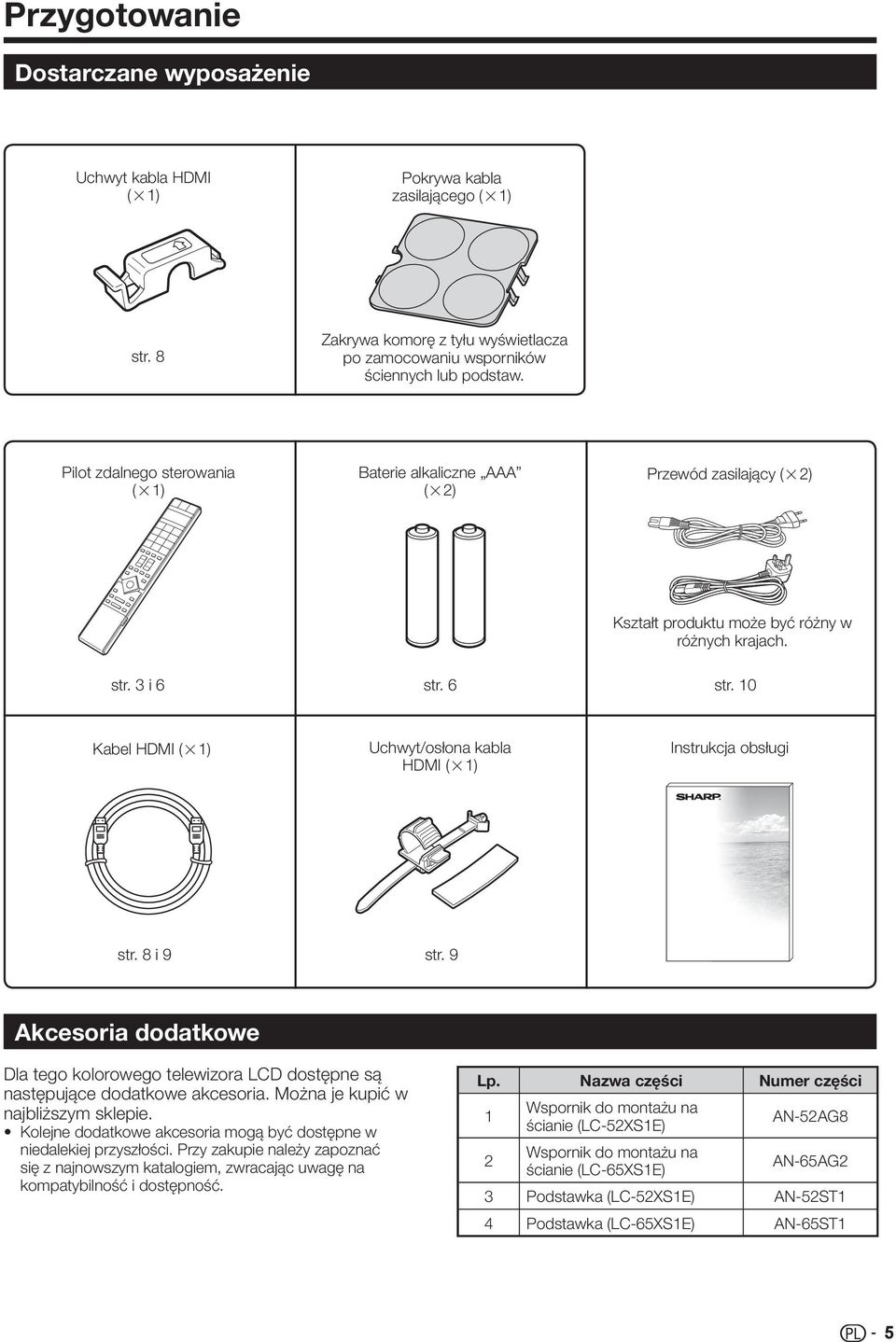

7 Przygotowanie Dostarczane wyposażenie Uchwyt kabla HDMI (g) Pokrywa kabla zasilającego (g) str. 8 Zakrywa komorę z tyłu wyświetlacza po zamocowaniu wsporników ściennych lub podstaw. Pilot zdalnego sterowania (g) Baterie alkaliczne AAA (g) Przewód zasilający (g) Kształt produktu może być różny w różnych krajach. str. i 6 str. 6 str. 0 Kabel HDMI (g) Uchwyt/osłona kabla HDMI (g) Instrukcja obsługi str. 8 i 9 str. 9 Akcesoria dodatkowe Dla tego kolorowego telewizora LCD dostępne są następujące dodatkowe akcesoria. Można je kupić w najbliższym sklepie. Kolejne dodatkowe akcesoria mogą być dostępne w niedalekiej przyszłości. Przy zakupie należy zapoznać się z najnowszym katalogiem, zwracając uwagę na kompatybilność i dostępność. Lp. Nazwa części Numer części Wspornik do montażu na ścianie (LC-5XSE) AN-5AG8 Wspornik do montażu na ścianie (LC-65XSE) AN-65AG Podstawka (LC-5XSE) AN-5ST 4 Podstawka (LC-65XSE) AN-65ST 5

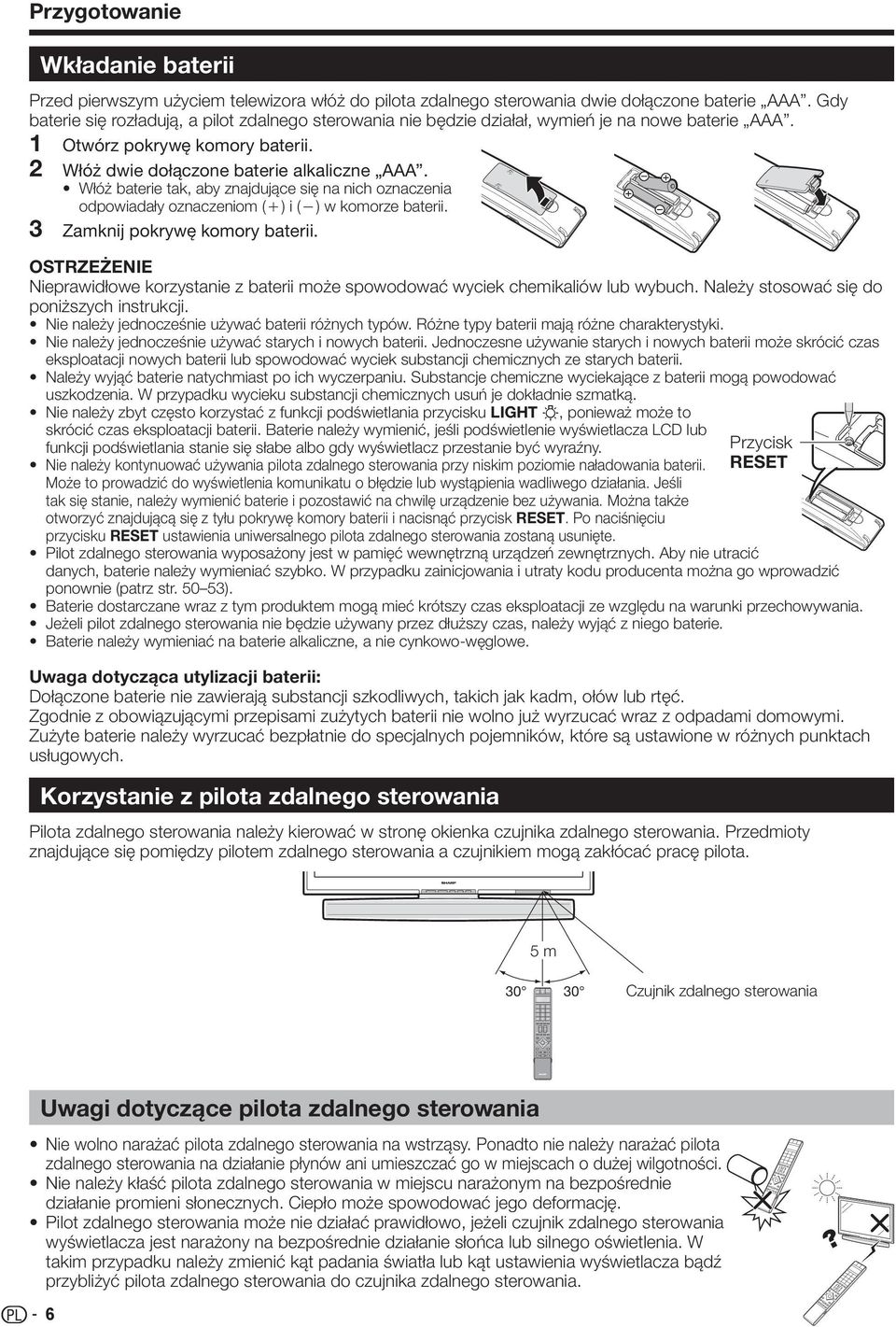

8 Przygotowanie Wkładanie baterii Przed pierwszym użyciem telewizora włóż do pilota zdalnego sterowania dwie dołączone baterie AAA. Gdy baterie się rozładują, a pilot zdalnego sterowania nie będzie działał, wymień je na nowe baterie AAA. Otwórz pokrywę komory baterii. Włóż dwie dołączone baterie alkaliczne AAA. Włóż baterie tak, aby znajdujące się na nich oznaczenia odpowiadały oznaczeniom (e) i (f) w komorze baterii. Zamknij pokrywę komory baterii. OSTRZEŻENIE Nieprawidłowe korzystanie z baterii może spowodować wyciek chemikaliów lub wybuch. Należy stosować się do poniższych instrukcji. Nie należy jednocześnie używać baterii różnych typów. Różne typy baterii mają różne charakterystyki. Nie należy jednocześnie używać starych i nowych baterii. Jednoczesne używanie starych i nowych baterii może skrócić czas eksploatacji nowych baterii lub spowodować wyciek substancji chemicznych ze starych baterii. Należy wyjąć baterie natychmiast po ich wyczerpaniu. Substancje chemiczne wyciekające z baterii mogą powodować uszkodzenia. W przypadku wycieku substancji chemicznych usuń je dokładnie szmatką. Nie należy zbyt często korzystać z funkcji podświetlania przycisku LIGHT D, ponieważ może to skrócić czas eksploatacji baterii. Baterie należy wymienić, jeśli podświetlenie wyświetlacza LCD lub funkcji podświetlania stanie się słabe albo gdy wyświetlacz przestanie być wyraźny. Nie należy kontynuować używania pilota zdalnego sterowania przy niskim poziomie naładowania baterii. Może to prowadzić do wyświetlenia komunikatu o błędzie lub wystąpienia wadliwego działania. Jeśli tak się stanie, należy wymienić baterie i pozostawić na chwilę urządzenie bez używania. Można także otworzyć znajdującą się z tyłu pokrywę komory baterii i nacisnąć przycisk RESET. Po naciśnięciu przycisku RESET ustawienia uniwersalnego pilota zdalnego sterowania zostaną usunięte. Pilot zdalnego sterowania wyposażony jest w pamięć wewnętrzną urządzeń zewnętrznych. Aby nie utracić danych, baterie należy wymieniać szybko. W przypadku zainicjowania i utraty kodu producenta można go wprowadzić ponownie (patrz str. 50 5). Baterie dostarczane wraz z tym produktem mogą mieć krótszy czas eksploatacji ze względu na warunki przechowywania. Jeżeli pilot zdalnego sterowania nie będzie używany przez dłuższy czas, należy wyjąć z niego baterie. Baterie należy wymieniać na baterie alkaliczne, a nie cynkowo-węglowe. Uwaga dotycząca utylizacji baterii: Dołączone baterie nie zawierają substancji szkodliwych, takich jak kadm, ołów lub rtęć. Zgodnie z obowiązującymi przepisami zużytych baterii nie wolno już wyrzucać wraz z odpadami domowymi. Zużyte baterie należy wyrzucać bezpłatnie do specjalnych pojemników, które są ustawione w różnych punktach usługowych. Korzystanie z pilota zdalnego sterowania Przycisk RESET Pilota zdalnego sterowania należy kierować w stronę okienka czujnika zdalnego sterowania. Przedmioty znajdujące się pomiędzy pilotem zdalnego sterowania a czujnikiem mogą zakłócać pracę pilota. 5 m 0 0 Czujnik zdalnego sterowania Uwagi dotyczące pilota zdalnego sterowania Nie wolno narażać pilota zdalnego sterowania na wstrząsy. Ponadto nie należy narażać pilota zdalnego sterowania na działanie płynów ani umieszczać go w miejscach o dużej wilgotności. Nie należy kłaść pilota zdalnego sterowania w miejscu narażonym na bezpośrednie działanie promieni słonecznych. Ciepło może spowodować jego deformację. Pilot zdalnego sterowania może nie działać prawidłowo, jeżeli czujnik zdalnego sterowania wyświetlacza jest narażony na bezpośrednie działanie słońca lub silnego oświetlenia. W takim przypadku należy zmienić kąt padania światła lub kąt ustawienia wyświetlacza bądź przybliżyć pilota zdalnego sterowania do czujnika zdalnego sterowania. 6

9 Krótki przewodnik Przegląd pierwszej instalacji W czasie pierwszego korzystania z telewizora wykonaj kolejno czynności zalecane w poniższych instrukcjach. Wykonanie niektórych czynności może nie być konieczne w zależności od rodzaju instalacji i podłączenia telewizora. Przed włączeniem zasilania Przygotowanie wyświetlacza (str. 8) Kabel HDMI: Podłącz dostarczony kabel HDMI do złącza HDMI wyświetlacza. Przymocuj kabel do wyświetlacza za pomocą dostarczonego uchwytu kabla HDMI. Ustawienie telewizora i kabli antenowych (str. 9) Wyświetlacz: Wybierz lokalizację telewizora. Uchwyt/osłona kabla HDMI: Podłącz dostarczony kabel HDMI, z jednym końcem podłączonym do wyświetlacza zgodnie z opisem w kroku, do złącza DISPLAY OUTPUT systemu AVC. Podłącz kabel do systemu AVC z dostarczonym uchwytem/osłoną kabla HDMI. Antena analogowa/dvb-c/dvb-t: Podłącz antenę systemu antenowego, systemu kablowego lub anteny pokojowej do złącza antenowego systemu AVC. Antena satelitarna: Podłącz wtyczkę anteny np. z przełącznika anteny lub podwójnego LCN systemu satelitarnego do złącza SAT systemu AVC. Podłącz urządzenia zewnętrzne lub składniki dźwiękowe (str. 5) W razie potrzeby podłącz urządzenia zewnętrzne, takie jak nagrywarka DVD. Kable i złącza mogą różnić się w zależności od używanych urządzeń. 4 Przygotowanie pilota zdalnego sterowania (str. 6) Włóż do pilota zdalnego sterowania dołączone baterie alkaliczne AAA. Włączanie zasilania i uruchamianie pierwszej instalacji automatycznej 5 Włączenie zasilania telewizora (str. 0) Podłącz kabel zasilający do gniazdka elektrycznego. Naciśnij przycisk a na wyświetlaczu, aby włączyć jego zasilanie. 6 Przeprowadzenie pierwszej instalacji automatycznej (str. 5) Asystent pierwszej instalacji automatycznej zostanie wyświetlony automatycznie (tylko po włączeniu telewizora po raz pierwszy). 7 Regulacja anteny DVB-T/S/C (str. 6) W razie potrzeby ustaw lub wyrównaj położenie anteny DVB-T/S/C. 7

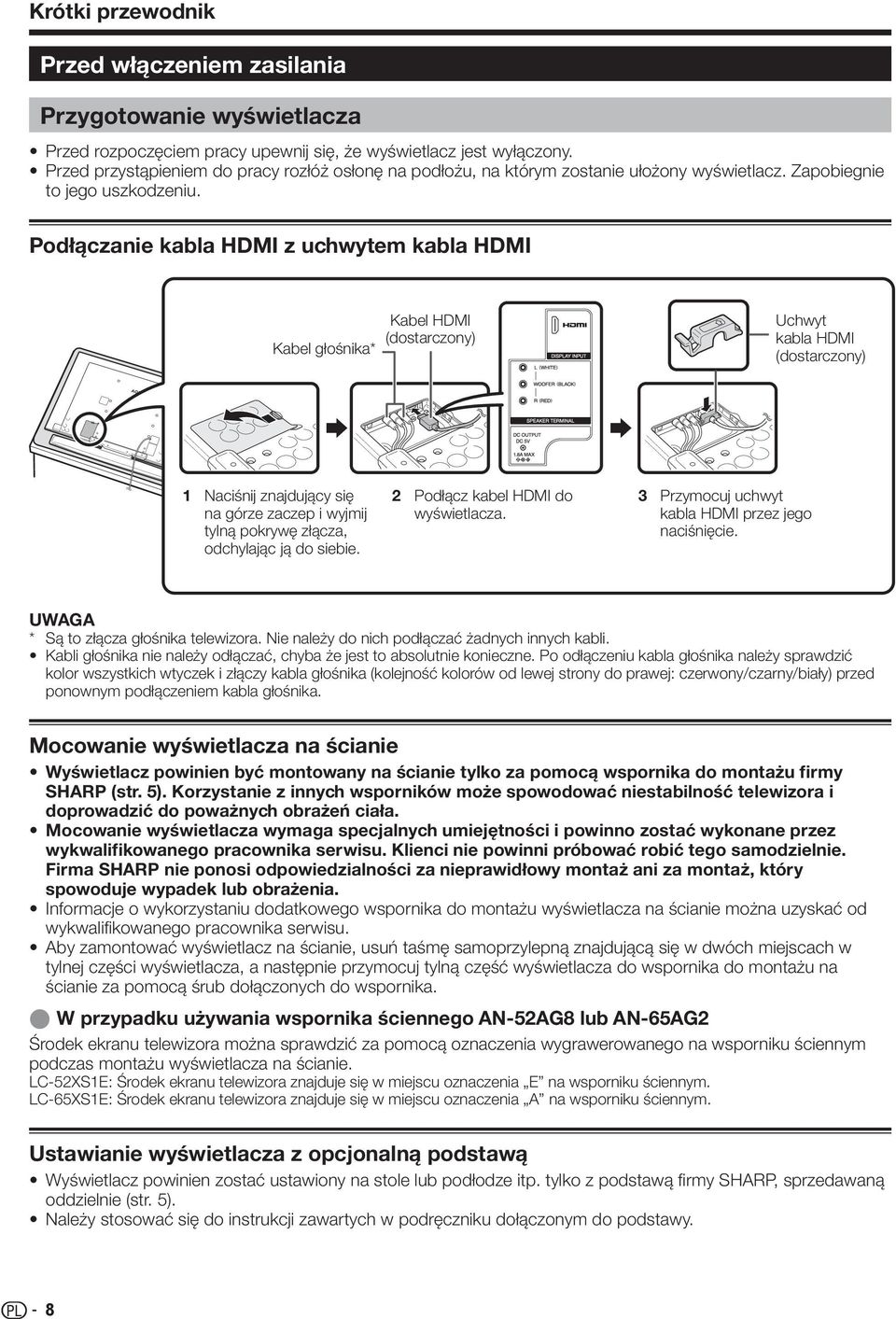

10 Krótki przewodnik Przed włączeniem zasilania Przygotowanie wyświetlacza Przed rozpoczęciem pracy upewnij się, że wyświetlacz jest wyłączony. Przed przystąpieniem do pracy rozłóż osłonę na podłożu, na którym zostanie ułożony wyświetlacz. Zapobiegnie to jego uszkodzeniu. Podłączanie kabla HDMI z uchwytem kabla HDMI Kabel głośnika* Kabel HDMI (dostarczony) Uchwyt kabla HDMI (dostarczony) Naciśnij znajdujący się na górze zaczep i wyjmij tylną pokrywę złącza, odchylając ją do siebie. Podłącz kabel HDMI do wyświetlacza. Przymocuj uchwyt kabla HDMI przez jego naciśnięcie. * Są to złącza głośnika telewizora. Nie należy do nich podłączać żadnych innych kabli. Kabli głośnika nie należy odłączać, chyba że jest to absolutnie konieczne. Po odłączeniu kabla głośnika należy sprawdzić kolor wszystkich wtyczek i złączy kabla głośnika (kolejność kolorów od lewej strony do prawej: czerwony/czarny/biały) przed ponownym podłączeniem kabla głośnika. Mocowanie wyświetlacza na ścianie Wyświetlacz powinien być montowany na ścianie tylko za pomocą wspornika do montażu firmy SHARP (str. 5). Korzystanie z innych wsporników może spowodować niestabilność telewizora i doprowadzić do poważnych obrażeń ciała. Mocowanie wyświetlacza wymaga specjalnych umiejętności i powinno zostać wykonane przez wykwalifikowanego pracownika serwisu. Klienci nie powinni próbować robić tego samodzielnie. Firma SHARP nie ponosi odpowiedzialności za nieprawidłowy montaż ani za montaż, który spowoduje wypadek lub obrażenia. Informacje o wykorzystaniu dodatkowego wspornika do montażu wyświetlacza na ścianie można uzyskać od wykwalifikowanego pracownika serwisu. Aby zamontować wyświetlacz na ścianie, usuń taśmę samoprzylepną znajdującą się w dwóch miejscach w tylnej części wyświetlacza, a następnie przymocuj tylną część wyświetlacza do wspornika do montażu na ścianie za pomocą śrub dołączonych do wspornika. E W przypadku używania wspornika ściennego AN-5AG8 lub AN-65AG Środek ekranu telewizora można sprawdzić za pomocą oznaczenia wygrawerowanego na wsporniku ściennym podczas montażu wyświetlacza na ścianie. LC-5XSE: Środek ekranu telewizora znajduje się w miejscu oznaczenia E na wsporniku ściennym. LC-65XSE: Środek ekranu telewizora znajduje się w miejscu oznaczenia A na wsporniku ściennym. Ustawianie wyświetlacza z opcjonalną podstawą Wyświetlacz powinien zostać ustawiony na stole lub podłodze itp. tylko z podstawą firmy SHARP, sprzedawaną oddzielnie (str. 5). Należy stosować się do instrukcji zawartych w podręczniku dołączonym do podstawy. 8

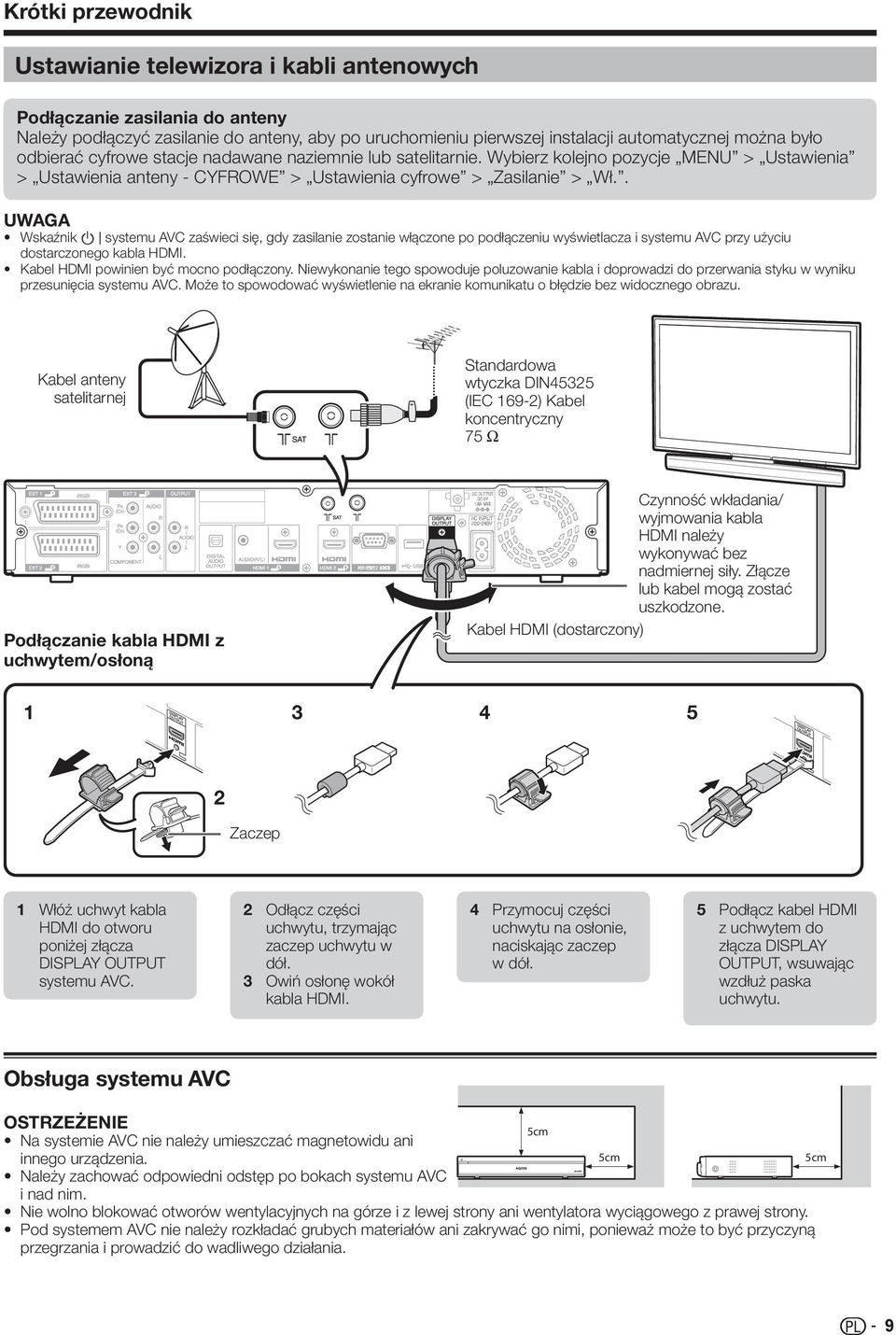

11 Krótki przewodnik Ustawianie telewizora i kabli antenowych Podłączanie zasilania do anteny Należy podłączyć zasilanie do anteny, aby po uruchomieniu pierwszej instalacji automatycznej można było odbierać cyfrowe stacje nadawane naziemnie lub satelitarnie. Wybierz kolejno pozycje MENU > Ustawienia > Ustawienia anteny - CYFROWE > Ustawienia cyfrowe > Zasilanie > Wł.. Wskaźnik B systemu AVC zaświeci się, gdy zasilanie zostanie włączone po podłączeniu wyświetlacza i systemu AVC przy użyciu dostarczonego kabla HDMI. Kabel HDMI powinien być mocno podłączony. Niewykonanie tego spowoduje poluzowanie kabla i doprowadzi do przerwania styku w wyniku przesunięcia systemu AVC. Może to spowodować wyświetlenie na ekranie komunikatu o błędzie bez widocznego obrazu. Kabel anteny satelitarnej Standardowa wtyczka DIN455 (IEC 69-) Kabel koncentryczny 75 q Podłączanie kabla HDMI z uchwytem/osłoną Czynność wkładania/ wyjmowania kabla HDMI należy wykonywać bez nadmiernej siły. Złącze lub kabel mogą zostać uszkodzone. Kabel HDMI (dostarczony) 4 5 Zaczep Włóż uchwyt kabla HDMI do otworu poniżej złącza DISPLAY OUTPUT systemu AVC. Odłącz części uchwytu, trzymając zaczep uchwytu w dół. Owiń osłonę wokół kabla HDMI. 4 Przymocuj części uchwytu na osłonie, naciskając zaczep w dół. 5 Podłącz kabel HDMI z uchwytem do złącza DISPLAY OUTPUT, wsuwając wzdłuż paska uchwytu. Obsługa systemu AVC OSTRZEŻENIE Na systemie AVC nie należy umieszczać magnetowidu ani innego urządzenia. Należy zachować odpowiedni odstęp po bokach systemu AVC i nad nim. Nie wolno blokować otworów wentylacyjnych na górze i z lewej strony ani wentylatora wyciągowego z prawej strony. Pod systemem AVC nie należy rozkładać grubych materiałów ani zakrywać go nimi, ponieważ może to być przyczyną przegrzania i prowadzić do wadliwego działania. 5cm 5cm 5cm 9

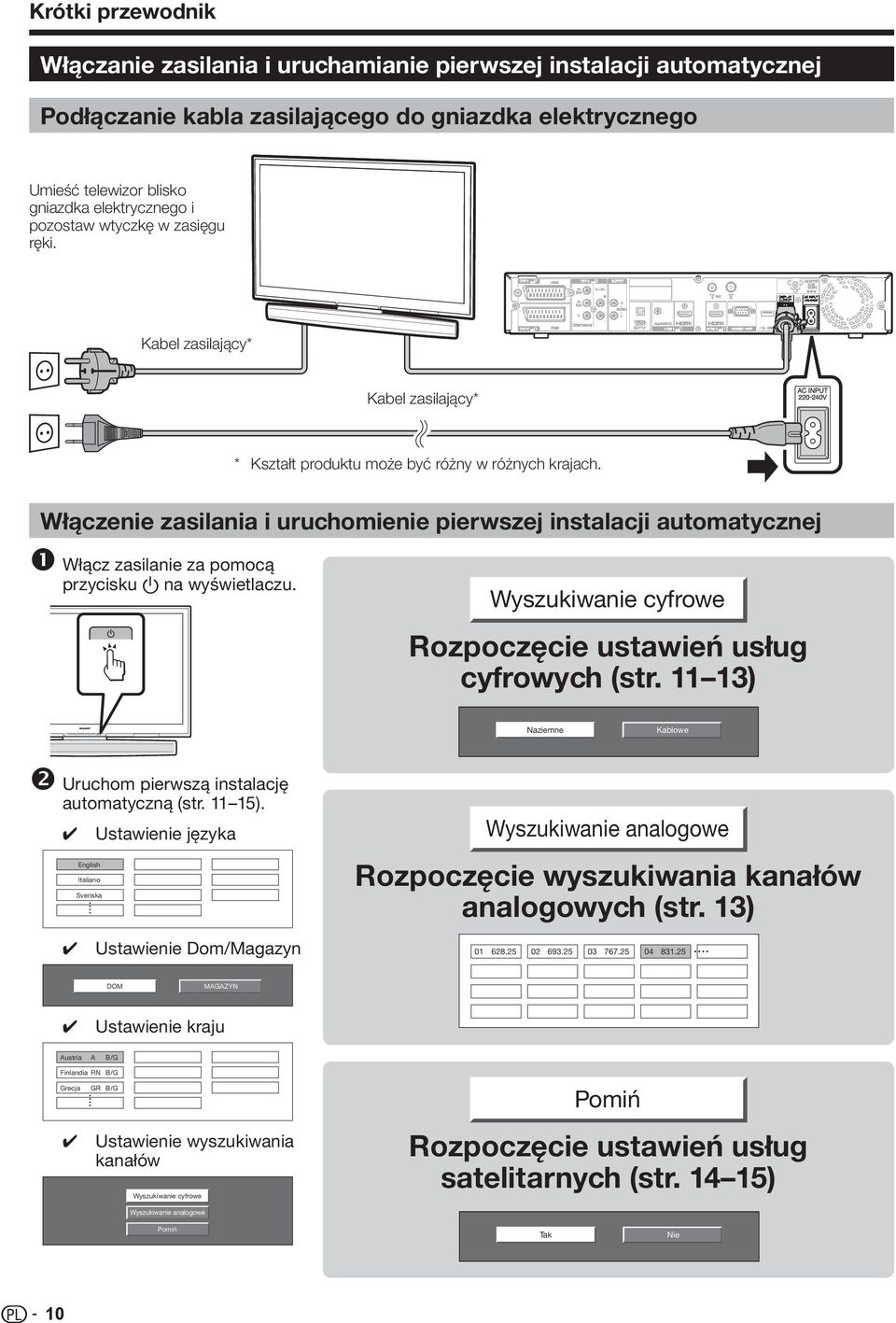

12 Krótki przewodnik Włączanie zasilania i uruchamianie pierwszej instalacji automatycznej Podłączanie kabla zasilającego do gniazdka elektrycznego Umieść telewizor blisko gniazdka elektrycznego i pozostaw wtyczkę w zasięgu ręki. Kabel zasilający* Kabel zasilający* * Kształt produktu może być różny w różnych krajach. Włączenie zasilania i uruchomienie pierwszej instalacji automatycznej ❶ Włącz zasilanie za pomocą przycisku a na wyświetlaczu. Wyszukiwanie cyfrowe Rozpoczęcie ustawień usług cyfrowych (str. ) Naziemne Kablowe ❷ Uruchom pierwszą instalację automatyczną (str. 5). English Italiano Svenska Ustawienie języka Ustawienie Dom/Magazyn Wyszukiwanie analogowe Rozpoczęcie wyszukiwania kanałów analogowych (str. ) DOM MAGAZYN Ustawienie kraju Austria A B/G Finlandia FIN B/G Grecja GR B/G Ustawienie wyszukiwania kanałów Wyszukiwanie cyfrowe Pomiń Rozpoczęcie ustawień usług satelitarnych (str. 4 5) Wyszukiwanie analogowe Pomiń Tak Nie 0

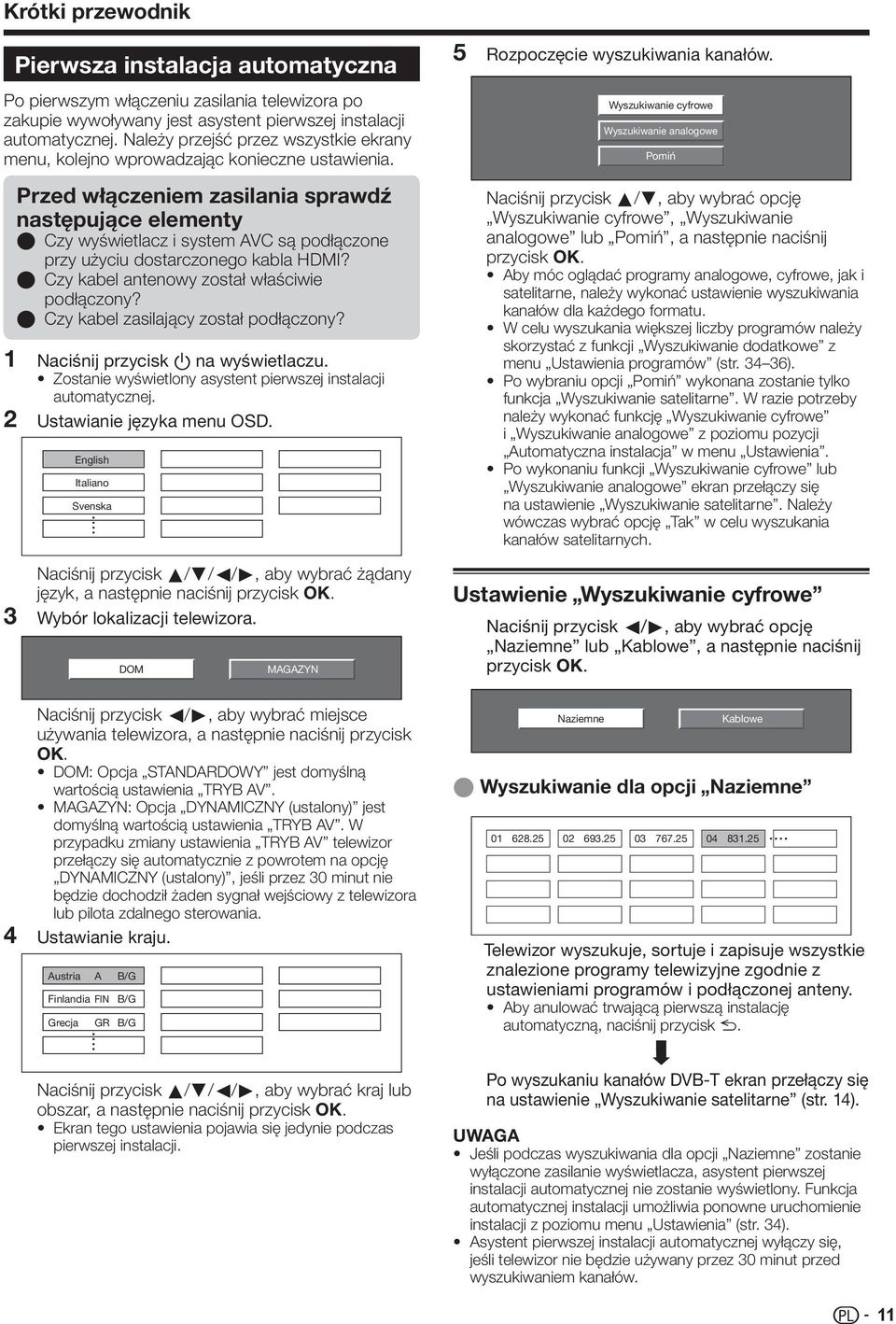

13 Krótki przewodnik Pierwsza instalacja automatyczna Po pierwszym włączeniu zasilania telewizora po zakupie wywoływany jest asystent pierwszej instalacji automatycznej. Należy przejść przez wszystkie ekrany menu, kolejno wprowadzając konieczne ustawienia. Przed włączeniem zasilania sprawdź następujące elementy E E E Czy wyświetlacz i system AVC są podłączone przy użyciu dostarczonego kabla HDMI? Czy kabel antenowy został właściwie podłączony? Czy kabel zasilający został podłączony? Naciśnij przycisk a na wyświetlaczu. Zostanie wyświetlony asystent pierwszej instalacji automatycznej. Ustawianie języka menu OSD. English Italiano Svenska 5 Rozpoczęcie wyszukiwania kanałów. Wyszukiwanie cyfrowe Wyszukiwanie analogowe Pomiń Naciśnij przycisk a/b, aby wybrać opcję Wyszukiwanie cyfrowe, Wyszukiwanie analogowe lub Pomiń, a następnie naciśnij przycisk OK. Aby móc oglądać programy analogowe, cyfrowe, jak i satelitarne, należy wykonać ustawienie wyszukiwania kanałów dla każdego formatu. W celu wyszukania większej liczby programów należy skorzystać z funkcji Wyszukiwanie dodatkowe z menu Ustawienia programów (str. 4 6). Po wybraniu opcji Pomiń wykonana zostanie tylko funkcja Wyszukiwanie satelitarne. W razie potrzeby należy wykonać funkcję Wyszukiwanie cyfrowe i Wyszukiwanie analogowe z poziomu pozycji Automatyczna instalacja w menu Ustawienia. Po wykonaniu funkcji Wyszukiwanie cyfrowe lub Wyszukiwanie analogowe ekran przełączy się na ustawienie Wyszukiwanie satelitarne. Należy wówczas wybrać opcję Tak w celu wyszukania kanałów satelitarnych. Naciśnij przycisk a/b/c/d, aby wybrać żądany język, a następnie naciśnij przycisk OK. Wybór lokalizacji telewizora. DOM MAGAZYN Ustawienie Wyszukiwanie cyfrowe Naciśnij przycisk c/d, aby wybrać opcję Naziemne lub Kablowe, a następnie naciśnij przycisk OK. 4 Naciśnij przycisk c/d, aby wybrać miejsce używania telewizora, a następnie naciśnij przycisk OK. DOM: Opcja STANDARDOWY jest domyślną wartością ustawienia TRYB AV. MAGAZYN: Opcja DYNAMICZNY (ustalony) jest domyślną wartością ustawienia TRYB AV. W przypadku zmiany ustawienia TRYB AV telewizor przełączy się automatycznie z powrotem na opcję DYNAMICZNY (ustalony), jeśli przez 0 minut nie będzie dochodził żaden sygnał wejściowy z telewizora lub pilota zdalnego sterowania. Ustawianie kraju. Austria A B/G Finlandia FIN B/G Grecja GR B/G Naziemne Kablowe E Wyszukiwanie dla opcji Naziemne Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk 6. Naciśnij przycisk a/b/c/d, aby wybrać kraj lub obszar, a następnie naciśnij przycisk OK. Ekran tego ustawienia pojawia się jedynie podczas pierwszej instalacji. Po wyszukaniu kanałów DVB-T ekran przełączy się na ustawienie Wyszukiwanie satelitarne (str. 4). Jeśli podczas wyszukiwania dla opcji Naziemne zostanie wyłączone zasilanie wyświetlacza, asystent pierwszej instalacji automatycznej nie zostanie wyświetlony. Funkcja automatycznej instalacji umożliwia ponowne uruchomienie instalacji z poziomu menu Ustawienia (str. 4). Asystent pierwszej instalacji automatycznej wyłączy się, jeśli telewizor nie będzie używany przez 0 minut przed wyszukiwaniem kanałów.

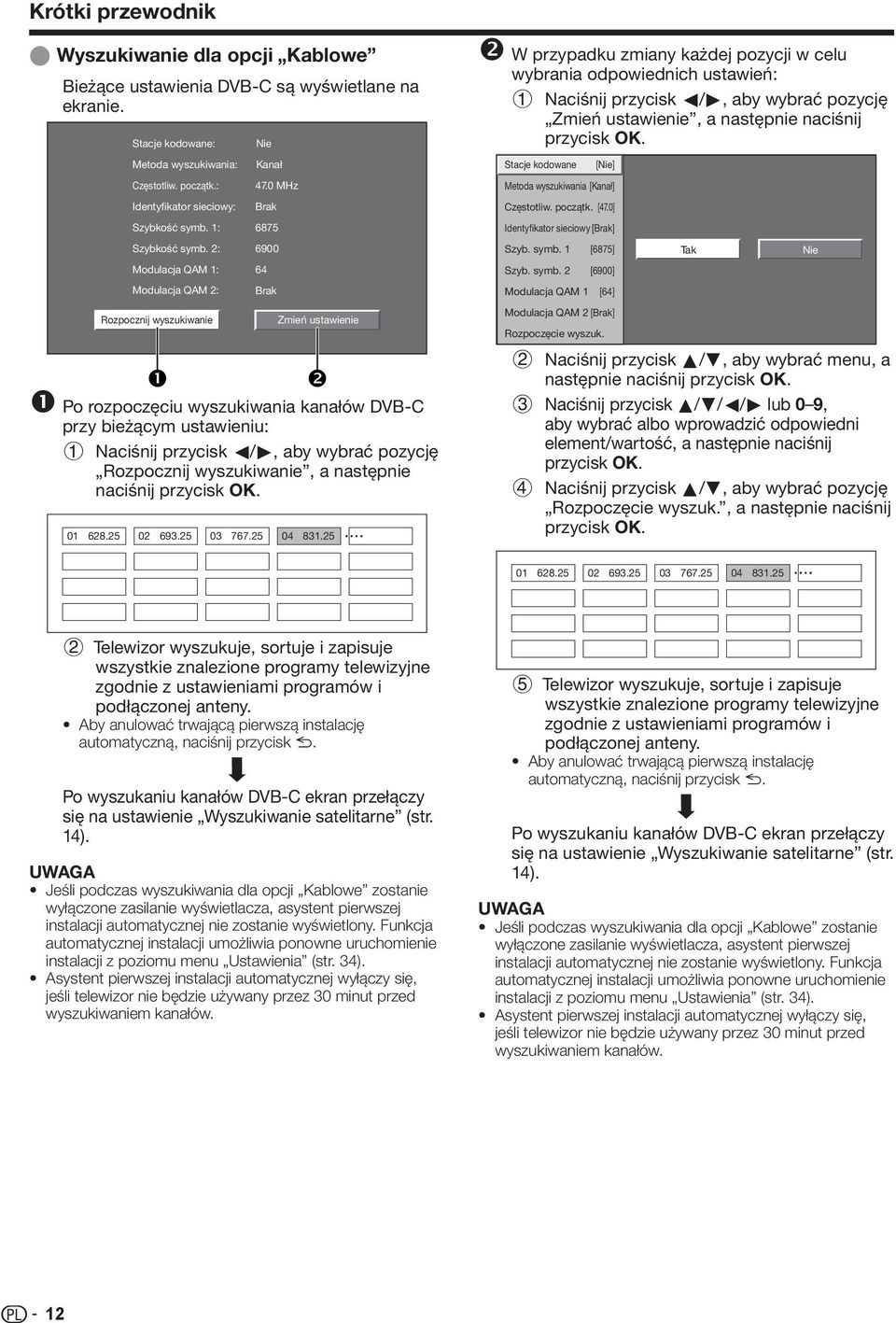

14 Krótki przewodnik E Wyszukiwanie dla opcji Kablowe ❶ Bieżące ustawienia DVB-C są wyświetlane na ekranie. Stacje kodowane: Metoda wyszukiwania: Nie Kanał Częstotliw. początk.: 47.0 MHz Identyfikator sieciowy: Szybkość symb. : Brak 6875 Szybkość symb. : 6900 Modulacja QAM : Modulacja QAM : 64 Brak Rozpocznij wyszukiwanie ❶ Zmień ustawienie ❷ Po rozpoczęciu wyszukiwania kanałów DVB-C przy bieżącym ustawieniu: Naciśnij przycisk c/d, aby wybrać pozycję Rozpocznij wyszukiwanie, a następnie naciśnij przycisk OK ❷ W przypadku zmiany każdej pozycji w celu wybrania odpowiednich ustawień: Naciśnij przycisk c/d, aby wybrać pozycję Zmień ustawienie, a następnie naciśnij przycisk OK. Stacje kodowane [Nie] Metoda wyszukiwania [Kanał] Częstotliw. początk. [47.0] Identyfikator sieciowy [Brak] Szyb. symb. [6875] Szyb. symb. [6900] Modulacja QAM [64] Modulacja QAM [Brak] Rozpoczęcie wyszuk. 4 Tak Naciśnij przycisk a/b, aby wybrać menu, a następnie naciśnij przycisk OK. Naciśnij przycisk a/b/c/d lub 0 9, aby wybrać albo wprowadzić odpowiedni element/wartość, a następnie naciśnij przycisk OK. Naciśnij przycisk a/b, aby wybrać pozycję Rozpoczęcie wyszuk., a następnie naciśnij przycisk OK. Nie Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk 6. Po wyszukaniu kanałów DVB-C ekran przełączy się na ustawienie Wyszukiwanie satelitarne (str. 4). Jeśli podczas wyszukiwania dla opcji Kablowe zostanie wyłączone zasilanie wyświetlacza, asystent pierwszej instalacji automatycznej nie zostanie wyświetlony. Funkcja automatycznej instalacji umożliwia ponowne uruchomienie instalacji z poziomu menu Ustawienia (str. 4). Asystent pierwszej instalacji automatycznej wyłączy się, jeśli telewizor nie będzie używany przez 0 minut przed wyszukiwaniem kanałów. 5 Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk 6. Po wyszukaniu kanałów DVB-C ekran przełączy się na ustawienie Wyszukiwanie satelitarne (str. 4). Jeśli podczas wyszukiwania dla opcji Kablowe zostanie wyłączone zasilanie wyświetlacza, asystent pierwszej instalacji automatycznej nie zostanie wyświetlony. Funkcja automatycznej instalacji umożliwia ponowne uruchomienie instalacji z poziomu menu Ustawienia (str. 4). Asystent pierwszej instalacji automatycznej wyłączy się, jeśli telewizor nie będzie używany przez 0 minut przed wyszukiwaniem kanałów.

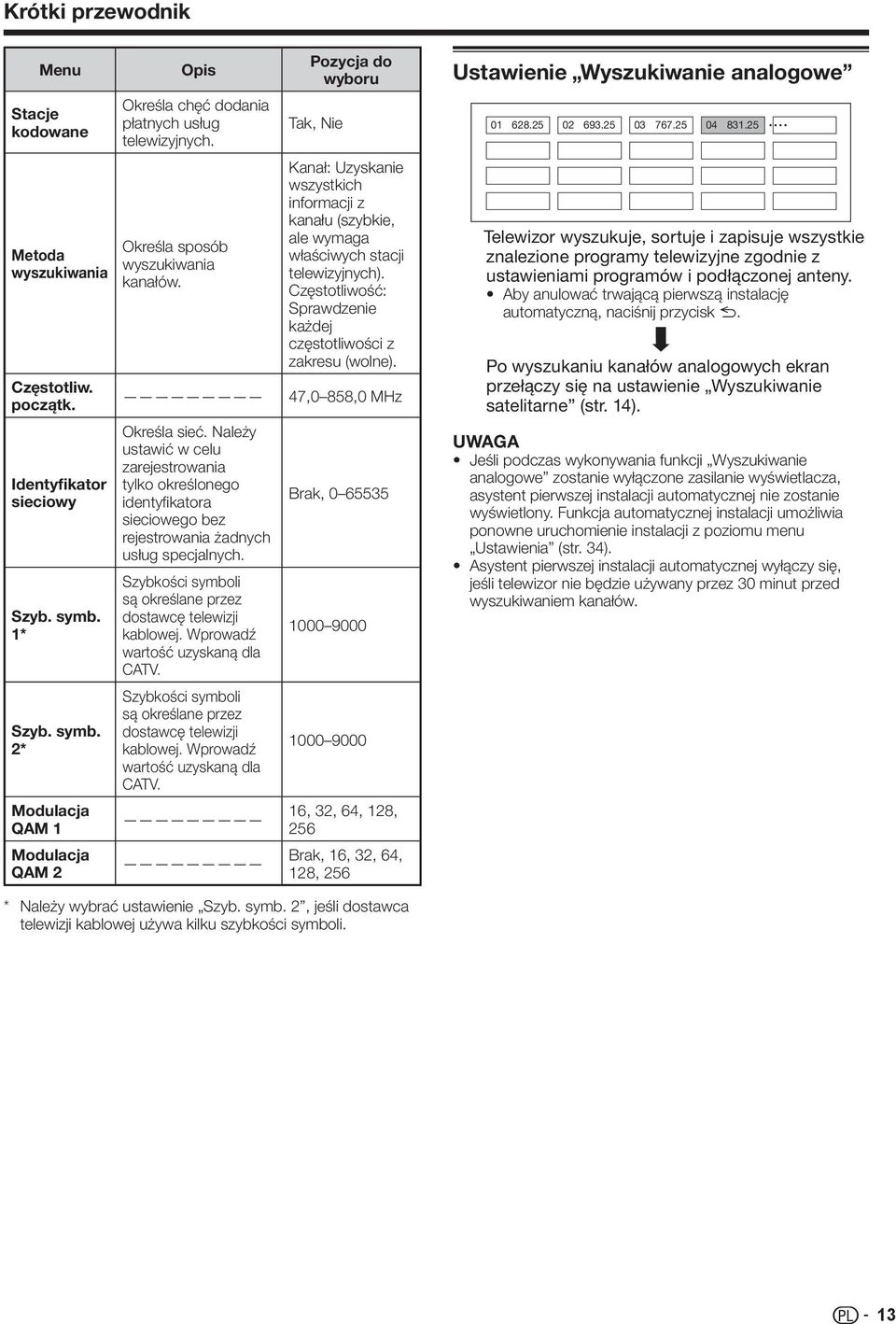

15 Krótki przewodnik Menu Stacje kodowane Metoda wyszukiwania Częstotliw. początk. Identyfikator sieciowy Szyb. symb. * Szyb. symb. * Modulacja QAM Modulacja QAM Opis Określa chęć dodania płatnych usług telewizyjnych. Określa sposób wyszukiwania kanałów. Pozycja do wyboru Tak, Nie Kanał: Uzyskanie wszystkich informacji z kanału (szybkie, ale wymaga właściwych stacji telewizyjnych). Częstotliwość: Sprawdzenie każdej częstotliwości z zakresu (wolne). 47,0 858,0 MHz Określa sieć. Należy ustawić w celu zarejestrowania tylko określonego Brak, identyfikatora sieciowego bez rejestrowania żadnych usług specjalnych. Szybkości symboli są określane przez dostawcę telewizji kablowej. Wprowadź wartość uzyskaną dla CATV. Szybkości symboli są określane przez dostawcę telewizji kablowej. Wprowadź wartość uzyskaną dla CATV. 6,, 64, 8, 56 Brak, 6,, 64, 8, 56 Ustawienie Wyszukiwanie analogowe Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk 6. Po wyszukaniu kanałów analogowych ekran przełączy się na ustawienie Wyszukiwanie satelitarne (str. 4). Jeśli podczas wykonywania funkcji Wyszukiwanie analogowe zostanie wyłączone zasilanie wyświetlacza, asystent pierwszej instalacji automatycznej nie zostanie wyświetlony. Funkcja automatycznej instalacji umożliwia ponowne uruchomienie instalacji z poziomu menu Ustawienia (str. 4). Asystent pierwszej instalacji automatycznej wyłączy się, jeśli telewizor nie będzie używany przez 0 minut przed wyszukiwaniem kanałów. * Należy wybrać ustawienie Szyb. symb., jeśli dostawca telewizji kablowej używa kilku szybkości symboli.

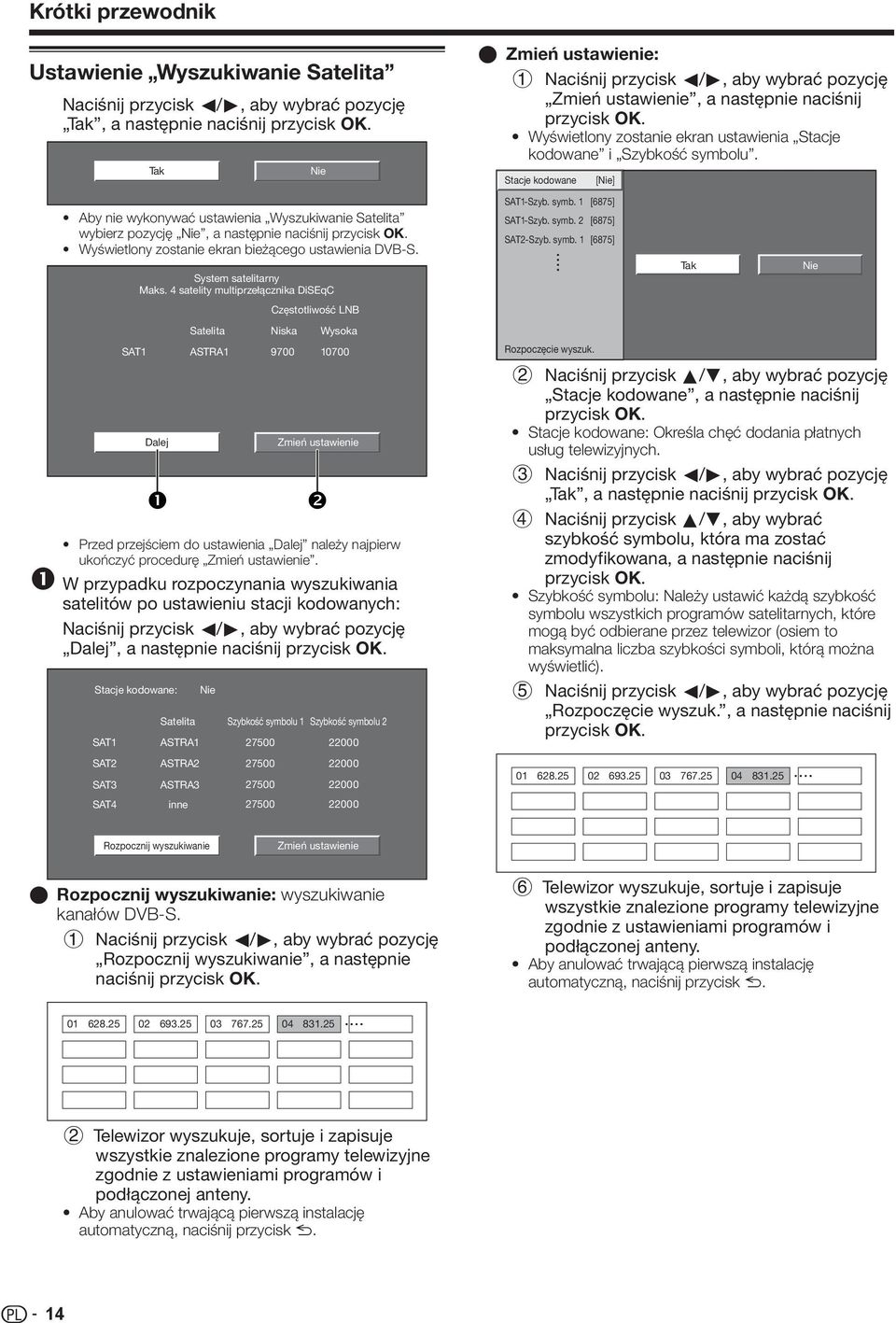

16 Krótki przewodnik Ustawienie Wyszukiwanie Satelita Naciśnij przycisk c/d, aby wybrać pozycję Tak, a następnie naciśnij przycisk OK. Tak Nie E Zmień ustawienie: Naciśnij przycisk c/d, aby wybrać pozycję Zmień ustawienie, a następnie naciśnij przycisk OK. Wyświetlony zostanie ekran ustawienia Stacje kodowane i Szybkość symbolu. Stacje kodowane [Nie] Aby nie wykonywać ustawienia Wyszukiwanie Satelita wybierz pozycję Nie, a następnie naciśnij przycisk OK. Wyświetlony zostanie ekran bieżącego ustawienia DVB-S. System satelitarny Maks. 4 satelity multiprzełącznika DiSEqC SAT-Szyb. symb. [6875] SAT-Szyb. symb. [6875] SAT-Szyb. symb. [6875] Tak Nie Częstotliwość LNB ❶ SAT Dalej ❶ Satelita ASTRA Niska 9700 Wysoka 0700 Zmień ustawienie ❷ Przed przejściem do ustawienia Dalej należy najpierw ukończyć procedurę Zmień ustawienie. W przypadku rozpoczynania wyszukiwania satelitów po ustawieniu stacji kodowanych: Naciśnij przycisk c/d, aby wybrać pozycję Dalej, a następnie naciśnij przycisk OK. Stacje kodowane: Nie Satelita Szybkość symbolu Szybkość symbolu SAT SAT ASTRA ASTRA SAT ASTRA Rozpoczęcie wyszuk. Naciśnij przycisk a/b, aby wybrać pozycję Stacje kodowane, a następnie naciśnij przycisk OK. Stacje kodowane: Określa chęć dodania płatnych usług telewizyjnych. Naciśnij przycisk c/d, aby wybrać pozycję Tak, a następnie naciśnij przycisk OK. 4 Naciśnij przycisk a/b, aby wybrać szybkość symbolu, która ma zostać zmodyfikowana, a następnie naciśnij przycisk OK. Szybkość symbolu: Należy ustawić każdą szybkość symbolu wszystkich programów satelitarnych, które mogą być odbierane przez telewizor (osiem to maksymalna liczba szybkości symboli, którą można wyświetlić). 5 Naciśnij przycisk c/d, aby wybrać pozycję Rozpoczęcie wyszuk., a następnie naciśnij przycisk OK SAT4 inne Rozpocznij wyszukiwanie Zmień ustawienie E Rozpocznij wyszukiwanie: wyszukiwanie kanałów DVB-S. Naciśnij przycisk c/d, aby wybrać pozycję Rozpocznij wyszukiwanie, a następnie naciśnij przycisk OK. 6 Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk Telewizor wyszukuje, sortuje i zapisuje wszystkie znalezione programy telewizyjne zgodnie z ustawieniami programów i podłączonej anteny. Aby anulować trwającą pierwszą instalację automatyczną, naciśnij przycisk 6. 4

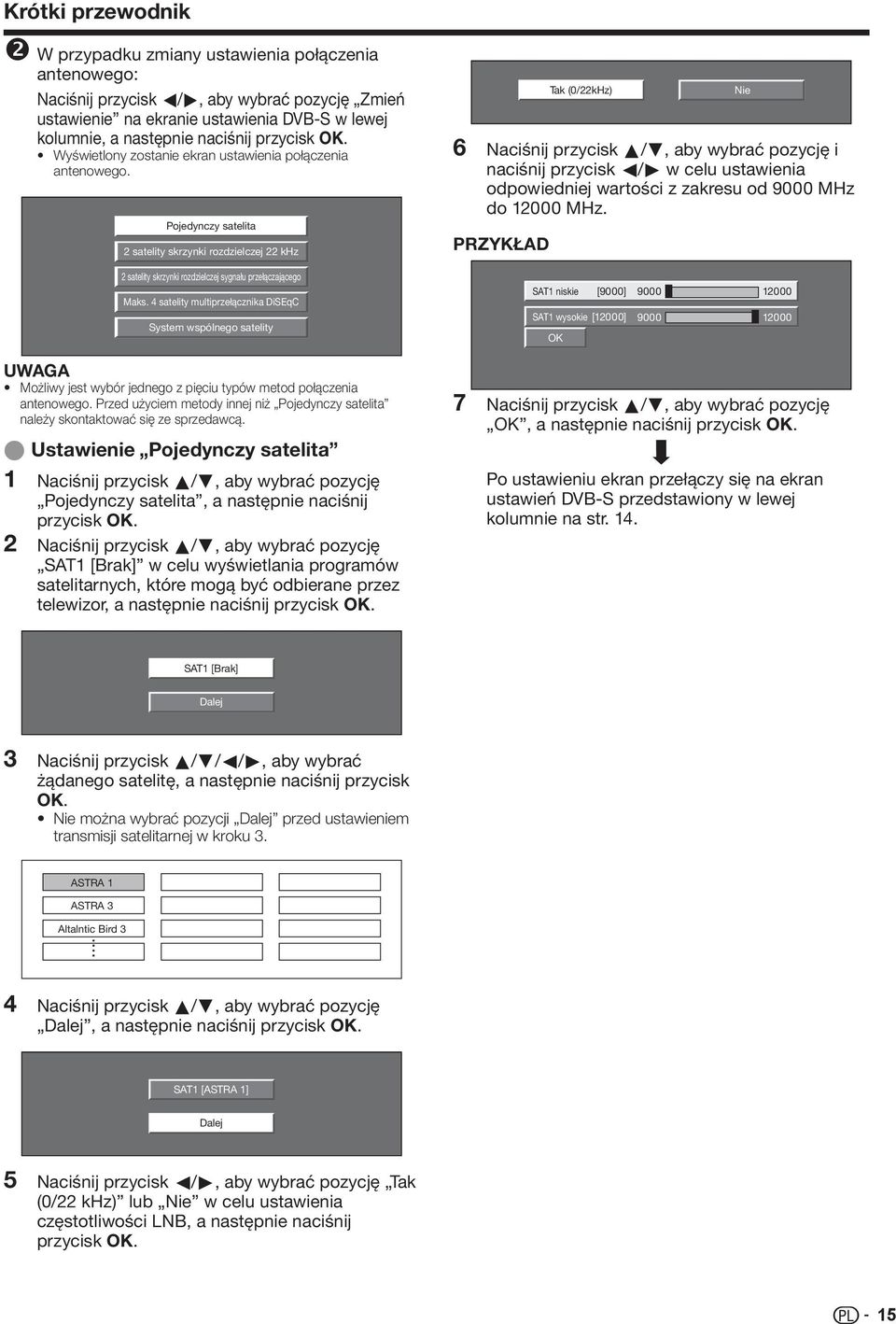

17 Krótki przewodnik ❷ W przypadku zmiany ustawienia połączenia antenowego: Naciśnij przycisk c/d, aby wybrać pozycję Zmień ustawienie na ekranie ustawienia DVB-S w lewej kolumnie, a następnie naciśnij przycisk OK. Wyświetlony zostanie ekran ustawienia połączenia antenowego. Pojedynczy satelita satelity skrzynki rozdzielczej khz 6 Tak (0/kHz) Naciśnij przycisk a/b, aby wybrać pozycję i naciśnij przycisk c/d w celu ustawienia odpowiedniej wartości z zakresu od 9000 MHz do 000 MHz. PRZYKŁAD Nie satelity skrzynki rozdzielczej sygnału przełączającego Maks. 4 satelity multiprzełącznika DiSEqC System wspólnego satelity SAT niskie [9000] 9000 SAT wysokie [000] 9000 OK Możliwy jest wybór jednego z pięciu typów metod połączenia antenowego. Przed użyciem metody innej niż Pojedynczy satelita należy skontaktować się ze sprzedawcą. E Ustawienie Pojedynczy satelita Naciśnij przycisk a/b, aby wybrać pozycję Pojedynczy satelita, a następnie naciśnij przycisk OK. Naciśnij przycisk a/b, aby wybrać pozycję SAT [Brak] w celu wyświetlania programów satelitarnych, które mogą być odbierane przez telewizor, a następnie naciśnij przycisk OK. 7 Naciśnij przycisk a/b, aby wybrać pozycję OK, a następnie naciśnij przycisk OK. Po ustawieniu ekran przełączy się na ekran ustawień DVB-S przedstawiony w lewej kolumnie na str. 4. SAT [Brak] Dalej Naciśnij przycisk a/b/c/d, aby wybrać żądanego satelitę, a następnie naciśnij przycisk OK. Nie można wybrać pozycji Dalej przed ustawieniem transmisji satelitarnej w kroku. ASTRA ASTRA Altalntic Bird 4 Naciśnij przycisk a/b, aby wybrać pozycję Dalej, a następnie naciśnij przycisk OK. SAT [ASTRA ] Dalej 5 Naciśnij przycisk c/d, aby wybrać pozycję Tak (0/ khz) lub Nie w celu ustawienia częstotliwości LNB, a następnie naciśnij przycisk OK. 5

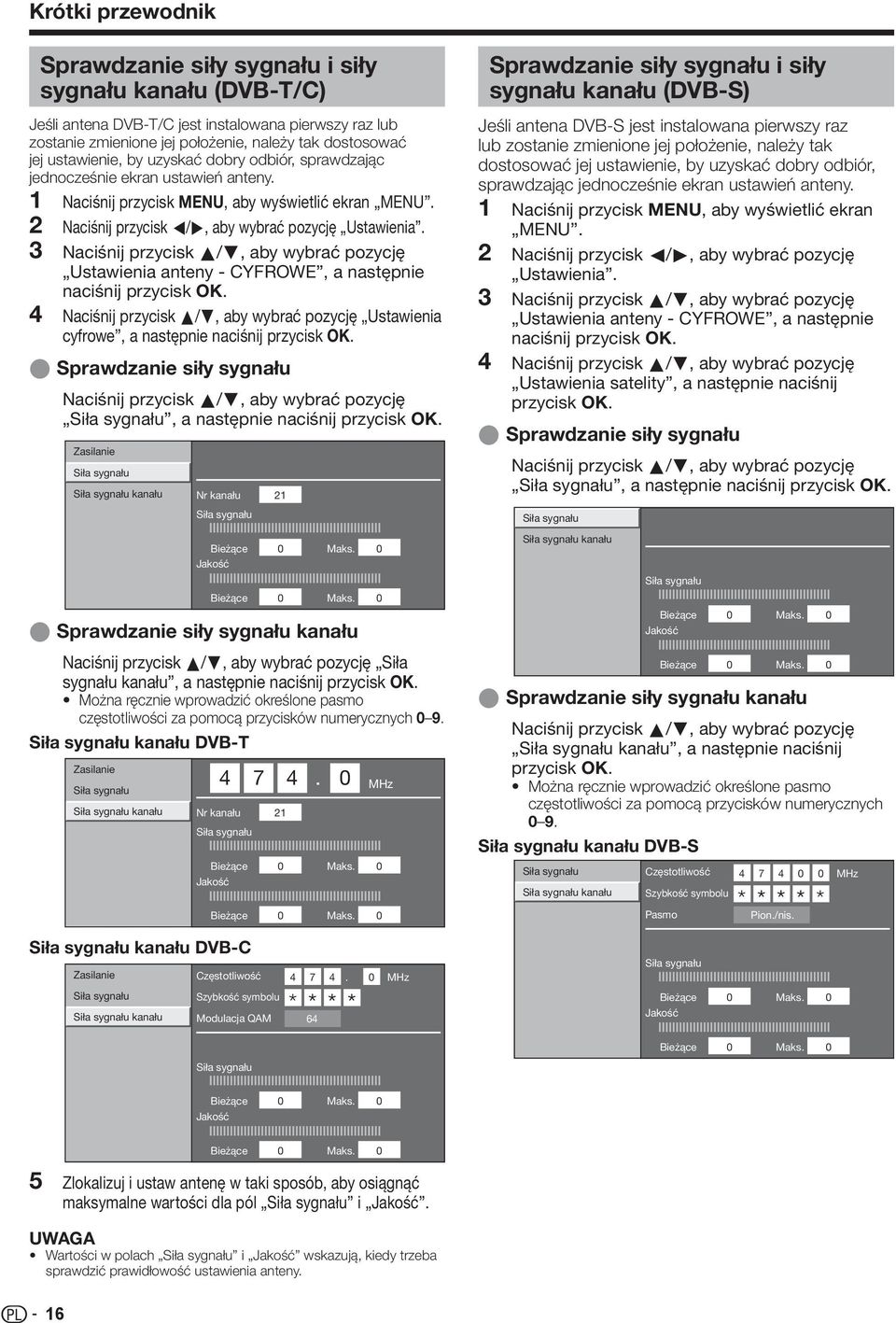

18 Krótki przewodnik Sprawdzanie siły sygnału i siły sygnału kanału (DVB-T/C) Jeśli antena DVB-T/C jest instalowana pierwszy raz lub zostanie zmienione jej położenie, należy tak dostosować jej ustawienie, by uzyskać dobry odbiór, sprawdzając jednocześnie ekran ustawień anteny. 4 Naciśnij przycisk MENU, aby wyświetlić ekran MENU. Naciśnij przycisk c/d, aby wybrać pozycję Ustawienia. Naciśnij przycisk a/b, aby wybrać pozycję Ustawienia anteny - CYFROWE, a następnie naciśnij przycisk OK. Naciśnij przycisk a/b, aby wybrać pozycję Ustawienia cyfrowe, a następnie naciśnij przycisk OK. E Sprawdzanie siły sygnału Naciśnij przycisk a/b, aby wybrać pozycję Siła sygnału, a następnie naciśnij przycisk OK. Zasilanie Siła sygnału Siła sygnału kanału Nr kanału Siła sygnału Bieżące Jakość Bieżące 0 Maks. 0 0 Maks. 0 E Sprawdzanie siły sygnału kanału Naciśnij przycisk a/b, aby wybrać pozycję Siła sygnału kanału, a następnie naciśnij przycisk OK. Można ręcznie wprowadzić określone pasmo częstotliwości za pomocą przycisków numerycznych 0 9. Siła sygnału kanału DVB-T Zasilanie Siła sygnału Siła sygnału kanału MHz Nr kanału Siła sygnału Bieżące Jakość Bieżące 0 Maks. 0 0 Maks. 0 Sprawdzanie siły sygnału i siły sygnału kanału (DVB-S) Jeśli antena DVB-S jest instalowana pierwszy raz lub zostanie zmienione jej położenie, należy tak dostosować jej ustawienie, by uzyskać dobry odbiór, sprawdzając jednocześnie ekran ustawień anteny. Naciśnij przycisk MENU, aby wyświetlić ekran MENU. Naciśnij przycisk c/d, aby wybrać pozycję Ustawienia. Naciśnij przycisk a/b, aby wybrać pozycję Ustawienia anteny - CYFROWE, a następnie naciśnij przycisk OK. 4 Naciśnij przycisk a/b, aby wybrać pozycję Ustawienia satelity, a następnie naciśnij przycisk OK. E Sprawdzanie siły sygnału Naciśnij przycisk a/b, aby wybrać pozycję Siła sygnału, a następnie naciśnij przycisk OK. Siła sygnału Siła sygnału kanału Siła sygnału Bieżące Jakość Bieżące 0 Maks. 0 0 Maks. 0 E Sprawdzanie siły sygnału kanału Naciśnij przycisk a/b, aby wybrać pozycję Siła sygnału kanału, a następnie naciśnij przycisk OK. Można ręcznie wprowadzić określone pasmo częstotliwości za pomocą przycisków numerycznych 0 9. Siła sygnału kanału DVB-S Siła sygnału Siła sygnału kanału Częstotliwość Szybkość symbolu Pasmo ***** Pion./nis. 0 0 MHz Siła sygnału kanału DVB-C Zasilanie Częstotliwość Siła sygnału Szybkość symbolu Siła sygnału kanału Modulacja QAM **** 64 0 MHz Siła sygnału Bieżące Jakość 0 Maks. 0 Siła sygnału Bieżące 0 Maks. 0 Bieżące Jakość 0 Maks. 0 5 Bieżące 0 Maks. 0 Zlokalizuj i ustaw antenę w taki sposób, aby osiągnąć maksymalne wartości dla pól Siła sygnału i Jakość. Wartości w polach Siła sygnału i Jakość wskazują, kiedy trzeba sprawdzić prawidłowość ustawienia anteny. 6

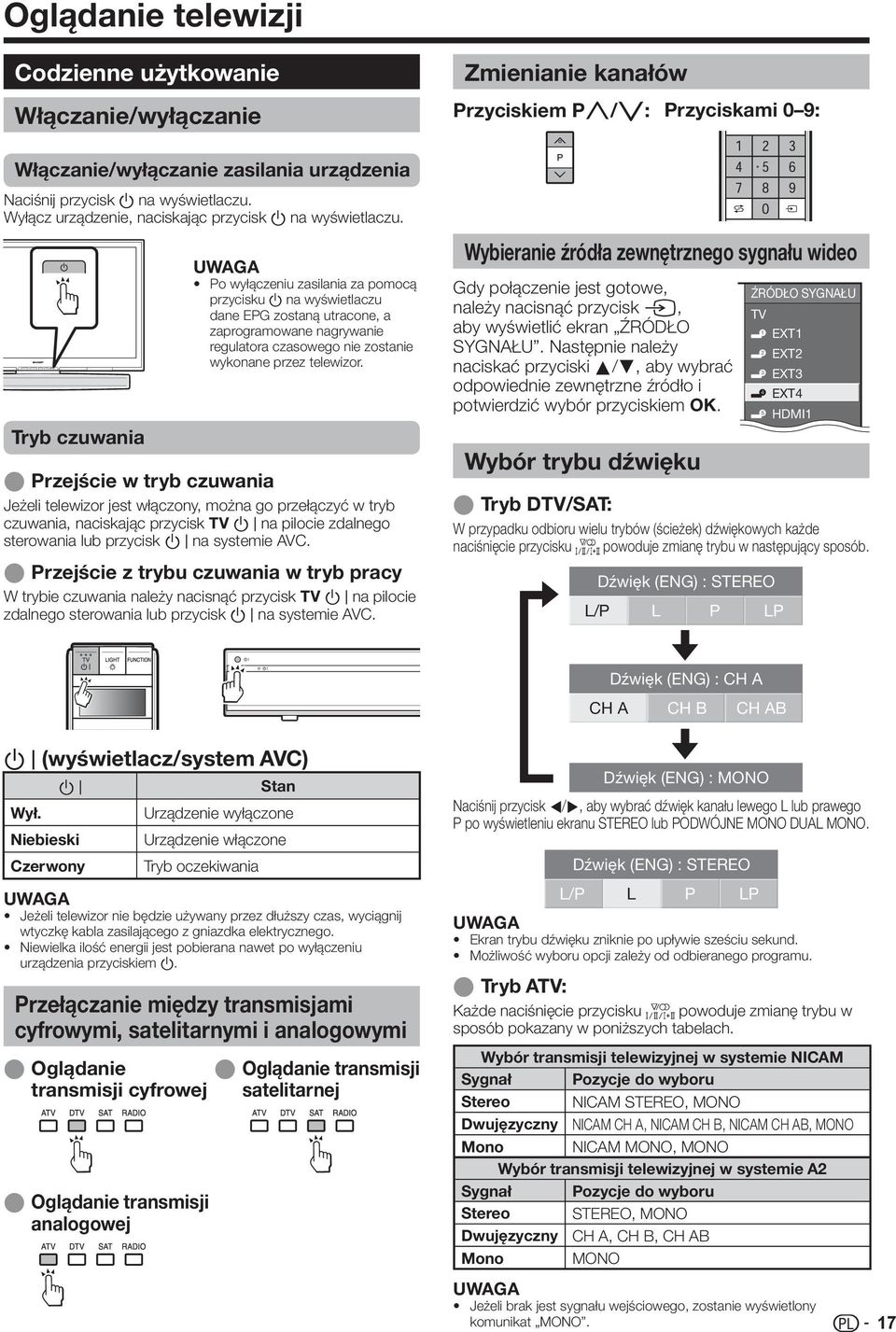

19 Oglądanie telewizji Codzienne użytkowanie Włączanie/wyłączanie Włączanie/wyłączanie zasilania urządzenia Naciśnij przycisk a na wyświetlaczu. Wyłącz urządzenie, naciskając przycisk a na wyświetlaczu. Tryb czuwania E Przejście w tryb czuwania Po wyłączeniu zasilania za pomocą przycisku a na wyświetlaczu dane EPG zostaną utracone, a zaprogramowane nagrywanie regulatora czasowego nie zostanie wykonane przez telewizor. Jeżeli telewizor jest włączony, można go przełączyć w tryb czuwania, naciskając przycisk TV B na pilocie zdalnego sterowania lub przycisk B na systemie AVC. E Przejście z trybu czuwania w tryb pracy W trybie czuwania należy nacisnąć przycisk TV B na pilocie zdalnego sterowania lub przycisk B na systemie AVC. Zmienianie kanałów Przyciskiem Pr/s: Wybór trybu dźwięku E Tryb DTV/SAT: Przyciskami 0 9: Wybieranie źródła zewnętrznego sygnału wideo Gdy połączenie jest gotowe, należy nacisnąć przycisk b, aby wyświetlić ekran ŹRÓDŁO SYGNAŁU. Następnie należy naciskać przyciski a/b, aby wybrać odpowiednie zewnętrzne źródło i potwierdzić wybór przyciskiem OK. W przypadku odbioru wielu trybów (ścieżek) dźwiękowych każde naciśnięcie przycisku powoduje zmianę trybu w następujący sposób. Dźwięk (ENG) : STEREO L/P L P LP ŹRÓDŁO SYGNAŁU TV EXT EXT EXT EXT4 HDMI Dźwięk (ENG) : CH A CH A CH B CH AB B (wyświetlacz/system AVC) B Wył. Niebieski Czerwony Stan Urządzenie wyłączone Urządzenie włączone Tryb oczekiwania Jeżeli telewizor nie będzie używany przez dłuższy czas, wyciągnij wtyczkę kabla zasilającego z gniazdka elektrycznego. Niewielka ilość energii jest pobierana nawet po wyłączeniu urządzenia przyciskiem a. Przełączanie między transmisjami cyfrowymi, satelitarnymi i analogowymi E Oglądanie E Oglądanie transmisji transmisji cyfrowej satelitarnej E Oglądanie transmisji analogowej Dźwięk (ENG) : MONO Naciśnij przycisk c/d, aby wybrać dźwięk kanału lewego L lub prawego P po wyświetleniu ekranu STEREO lub PODWÓJNE MONO DUAL MONO. Dźwięk (ENG) : STEREO L/P L P LP Ekran trybu dźwięku zniknie po upływie sześciu sekund. Możliwość wyboru opcji zależy od odbieranego programu. E Tryb ATV: Każde naciśnięcie przycisku powoduje zmianę trybu w sposób pokazany w poniższych tabelach. Wybór transmisji telewizyjnej w systemie NICAM Sygnał Pozycje do wyboru Stereo NICAM STEREO, MONO Dwujęzyczny NICAM CH A, NICAM CH B, NICAM CH AB, MONO Mono NICAM MONO, MONO Wybór transmisji telewizyjnej w systemie A Sygnał Pozycje do wyboru Stereo STEREO, MONO Dwujęzyczny CH A, CH B, CH AB Mono MONO Jeżeli brak jest sygnału wejściowego, zostanie wyświetlony komunikat MONO. 7

20 Oglądanie telewizji EPG EPG to wyświetlana na ekranie lista programów. EPG umożliwia sprawdzenie programu dla pozycji DTV/SAT/ RADIO/DATA, uzyskanie szczegółowych informacji o programach i audycjach, przełączenie się na nadawany program i ustawienie regulatora czasowego dla przyszłych programów. EPG informacje ogólne E Podstawowe funkcje E Wybór programu przy użyciu przewodnika EPG (str. 9) E Sprawdzenie informacji o programie (str. 9) E Pomocne funkcje E E E Wyszukiwanie programu według kategorii (str. 9) Wyszukiwanie programu według daty i godziny (str. 9) Nagrywanie czasowe przy użyciu przewodnika EPG (str. 0) Ustawienia pomocne przy używaniu przewodnika EPG 4 5 Funkcje wspólne Naciśnij przycisk MENU, aby wyświetlić ekran MENU. Naciśnij przycisk c/d, aby wybrać pozycję Ustawienia cyfrowe. Naciśnij przycisk a/b, aby wybrać pozycję Konfiguracja EPG, a następnie naciśnij przycisk OK. Ustawienia cyfrowe Rozmiar obrazu do nagrywania Ustawienia pobierania Konfiguracja EPG Napisy do filmów Wybór CI Menu CI [Tryb 6:9] [Tak] Naciśnij przycisk a/b w celu wybrania żądanej pozycji, a następnie naciśnij przycisk OK (Przykład: Konfiguracja EPG, Ustaw. formatu obrazu itp.). Konfiguracja EPG Ustaw. formatu obrazu Ustaw. ikony rodzaju Tak Naciśnij przycisk a/b/c/d w celu wybrania lub ustawienia żądanej pozycji, a następnie naciśnij przycisk OK (Przykład: Tak, Nie itp.). Nie Ustawienia wyświetlania przewodnika EPG E Konfiguracja EPG (ustawienie do odbioru danych EPG) Jeżeli chcesz używać przewodnika EPG do stacji cyfrowych, wybierz opcję Tak. Dane EPG muszą być pobierane automatycznie, gdy telewizor jest w trybie czuwania. Po wybraniu opcji Tak wyłączenie zasilania za pomocą pilota zdalnego sterowania może potrwać kilka minut z powodu przetwarzania pobierania danych. Jeśli wyłączone jest główne zasilanie, dane EPG nie będą pobierane. E Ustaw. formatu obrazu Opcja Ustaw. formatu obrazu umożliwia wybór trzech zakresów czasowych do wyświetlania na ekranie. Pozycja Tryb: Wyświetla informacje o programach w zakresie sześciu godzin. Tryb: Wyświetla informacje o programach w zakresie trzech godzin. Tryb: Zmiana formatu wyświetlania przewodnika EPG na pionowy zakres czasowy. E Ustaw. ikony rodzaju Można zaznaczyć lub odznaczyć żądane rodzaje programów i łatwo wyszukiwać często oglądane programy. E Lista ikon rodzaju programów Ikona Rodzaj programu Ikona Rodzaj programu Film/dramat Wiadomości/ aktualności Widowisko/ teleturniej Muzyka/balet/taniec Sztuka/Kultura (bez muzyki) Społeczeństwo/ Polityka/Gospodarka 8 Sport Programy dla dzieci/ młodzieży Edukacja/nauka/fakty Czas wolny/hobby

21 Oglądanie telewizji Wybór programu przy użyciu przewodnika EPG Podstawowa obsługa Ilustracje na tej stronie są wyjaśnione przy użyciu usług trzycyfrowych. E Wyświetlanie/zamykanie ekranu EPG Naciśnij przycisk EPG. [DTV-TV] Dzisiaj (Wto)0 (Śro) (Czw) (Pią) (Sob)4 (Nie)5 (Pon)6 EPG [Pon]6/04 0:57 AM 040 BBC News 4 0 : 00AM - : 00 AM BBC TWO 00 BBC News 0 AM 0 PM BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 This is BBC THREE BBC NEWS BBC NEWS This is BBC THREE BB 06 BBC NEWS 4 40 BBCi 5 BBC NEWS BBCi BBC NEWS BBCi SIT 994 SIT 995 SIT 996 E Wybór programu SIT SIT BBC ONE 999 Wybierz przedział czasu Naciśnij przycisk c/d, aby wybrać zakres czasowy, który ma być przeszukiwany. Kontynuuj naciskanie przycisku d, aby wyświetlić programy w następnym zakresie czasowym. Wybierz żądany program Naciśnij przycisk a/b, aby wybrać żądany program. This is BBC THREE : Wybierz OK : Enter 6 : Cofnij EPG : Zamknij R Informacje o programie G Wyszukaj według rodzaju programu Y Wyszukaj według daty B Przegląd timera 4 5 Jeśli z lewej strony usług wyświetlany jest symbol a lub b, kontynuuj naciskanie przycisku a/b, aby wyświetlić następny lub poprzedni ekran. 4 Wybieranie programu Sprawdzanie informacji o programie Naciśnij przycisk a/b/c/d, aby wybrać program, który ma być sprawdzony. Naciśnij przycisk R. Informacje o programie 040 BBC News 4 BBC News 0 : 00AM - : 00 AM Informacje o programie The BBC s rolling news service with headlines every 5 minutes. Informacje o programie The BBC s rolling news service with headlines every 5 minutes. R Z powrotem do EPG B Dalej R Z powrotem do EPG B Dalej BBC TWO 00 BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 BB 06 BBC NEWS 4 40 BBCi 5 0 AM 0 PM This is BBC THREE BBC NEWS BBCi BBC NEWS BBC NEWS BBC NEWS This is BBC THREE BBCi Naciśnij przycisk OK, aby dostroić się do wybranego programu. Wyszukiwanie programu w kategorii Naciśnij przycisk G. Naciśnij przycisk a/b, aby wybrać żądany rodzaj programu, a następnie naciśnij przycisk OK. Naciśnij przycisk a/b, aby wybrać program, który chcesz oglądać, a następnie naciśnij przycisk OK. Gatunek 5 Wyszukiwanie programu według daty i godziny Naciśnij przycisk Y. Naciśnij przycisk c/d, aby wybrać żądany zakres czasu, a następnie naciśnij przycisk OK. Data/godzina Wyszukaj według Dzisiaj czasu Wyszukaj według czasu 0 AM - 6 AM - Dzisiaj 0 PM - 6 AM 0 AM - 06 PM AM - 06 PM PM - 6 AM 0 PM 6 PM : Wybierz czas OK : Enter R Z powrotem do EPG G Enter : Wybierz czas OK : Enter R Z powrotem do EPG G Enter BBC TWO 00 BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 BB 06 BBC NEWS 4 40 SIT AM 0 PM This is BBC THREE BBC NEWS BBC NEWS BBC NEWS BBC NEWS This is BBC THREE 6 PM - 6 PM 0 AM - 0 AM Dalej Dalej Y + tydzień B Dalej Y + tydzień B Dalej Naciśnij przycisk a/b, aby wybrać żądany program, a następnie naciśnij przycisk OK. Po wybraniu programu spoza bieżącego zakresu czasowego zostanie wyświetlony ekran ustawienia nagrywania czasowego (str. 0). Movie/Drama Film/dramat News/Current affairs Wiadomości/Aktualności Show/Game show Widowisko/teleturniej Sports Sport Children s/youth Programy dla dzieci/młodzieży programmes Music/Ballet/Dance Muzyka/balet/taniec Arts/Culture Sztuka/Kultura (without (bez muzyki) music) Social/Political Społeczeństwo/Polityka/Gospodarka Issues/Economics Education/Science/Factual Edukacja/nauka/fakty Topics Leisure Czas wolny/hobby hobbies [Dzisiaj] AM [Dzisiaj] PM [Wto] 0 AM [Wto] 0 PM CBBC Cahnnel 00 time Pon 9/05 0 : 50 AM - : 05 AM BBC TWO 00 School is Lock Pon 9/05 0 : 50 AM - : 0 AM CBBC Cahnnel 00 Words and Pictures Pon 9/05 : 05 AM - : 0 AM Więcej informacji na temat ustawiania rodzaju programu znajduje się na str. 8. 9
