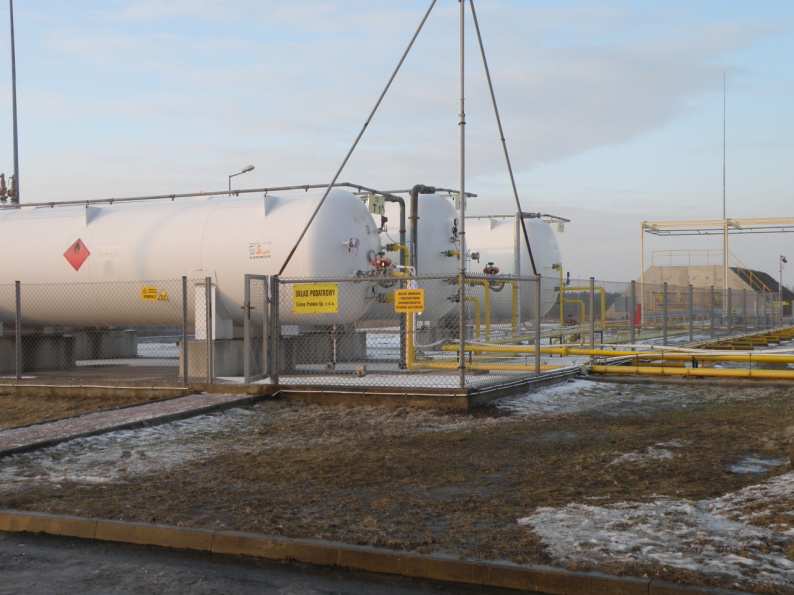

Rozszczelnienie zbiornika z gazem płynnym propan butan

Transkrypt

1 Rozszczelnienie zbiornika z gazem płynnym propan butan Opracowali: bryg. Wiesława Kozdraj mł.bryg. Paweł Pławski Łódź, wrzesień 2012 r.

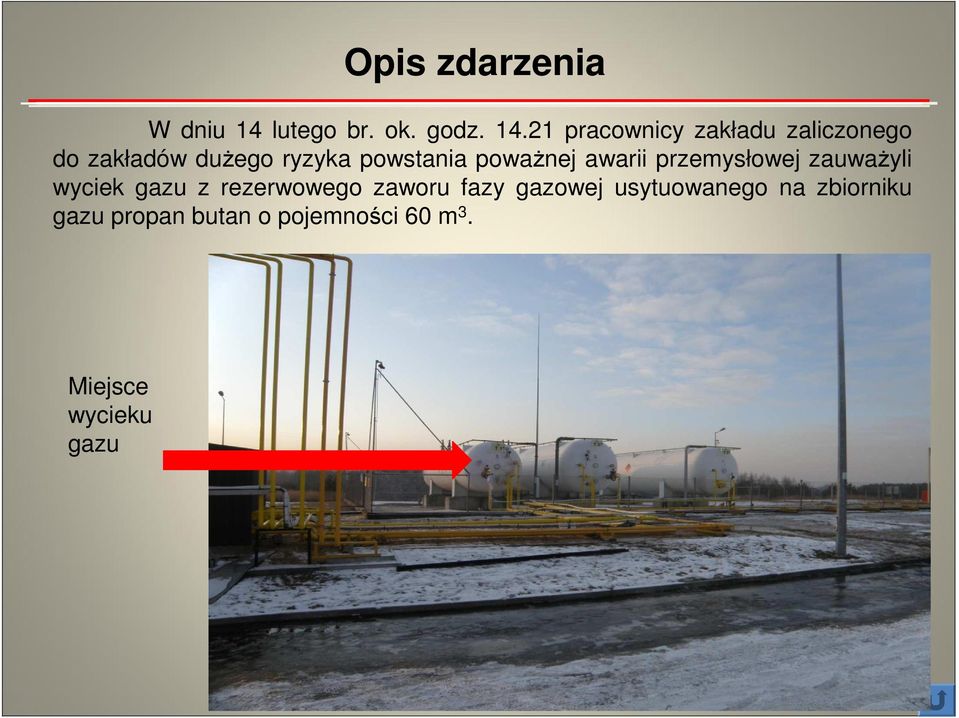

2 Opis zdarzenia W dniu 14 lutego br. ok. godz pracownicy zakładu zaliczonego do zakładów dużego ryzyka powstania poważnej awarii przemysłowej zauważyli wyciek gazu z rezerwowego zaworu fazy gazowej usytuowanego na zbiorniku gazu propan butan o pojemności 60 m 3. Miejsce wycieku gazu

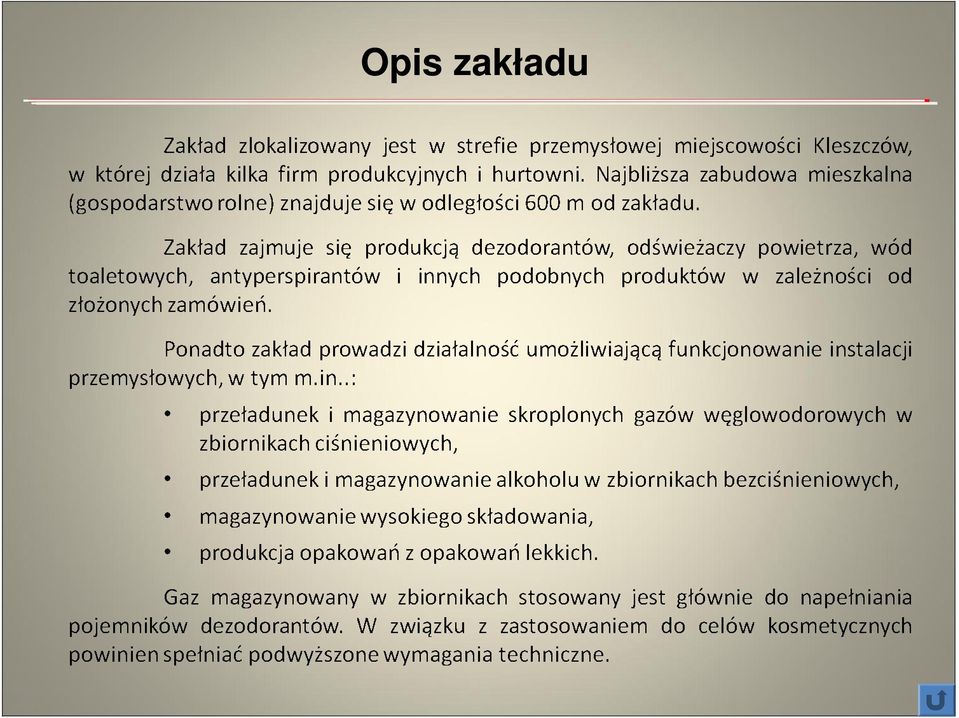

3 Opis zakładu

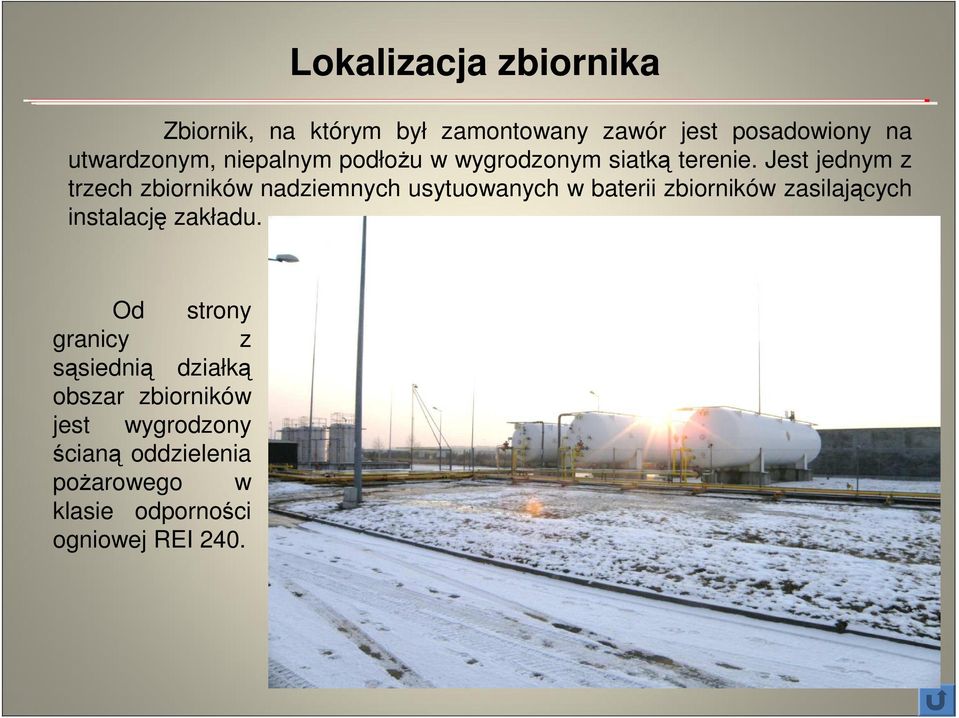

4 Lokalizacja zbiornika Zbiornik, na którym był zamontowany zawór jest posadowiony na utwardzonym, niepalnym podłożu w wygrodzonym siatką terenie. Jest jednym z trzech zbiorników nadziemnych usytuowanych w baterii zbiorników zasilających instalację zakładu. Od strony granicy z sąsiednią działką obszar zbiorników jest wygrodzony ścianą oddzielenia pożarowego w klasie odporności ogniowej REI 240.

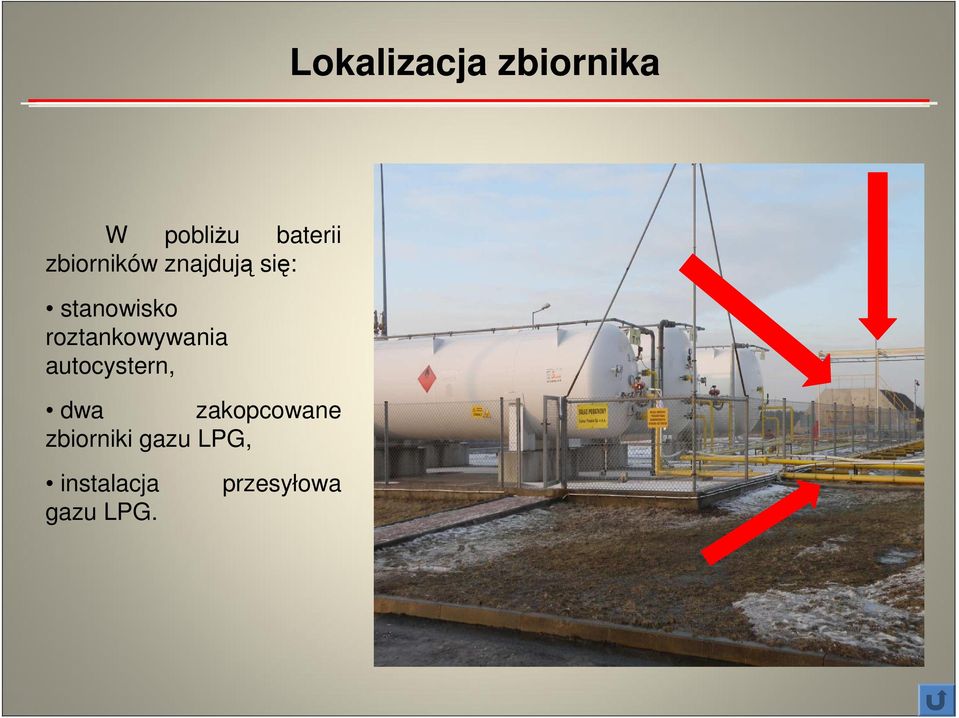

5 Lokalizacja zbiornika W pobliżu baterii zbiorników znajdują się: stanowisko roztankowywania autocystern, dwa zakopcowane zbiorniki gazu LPG, instalacja gazu LPG. przesyłowa

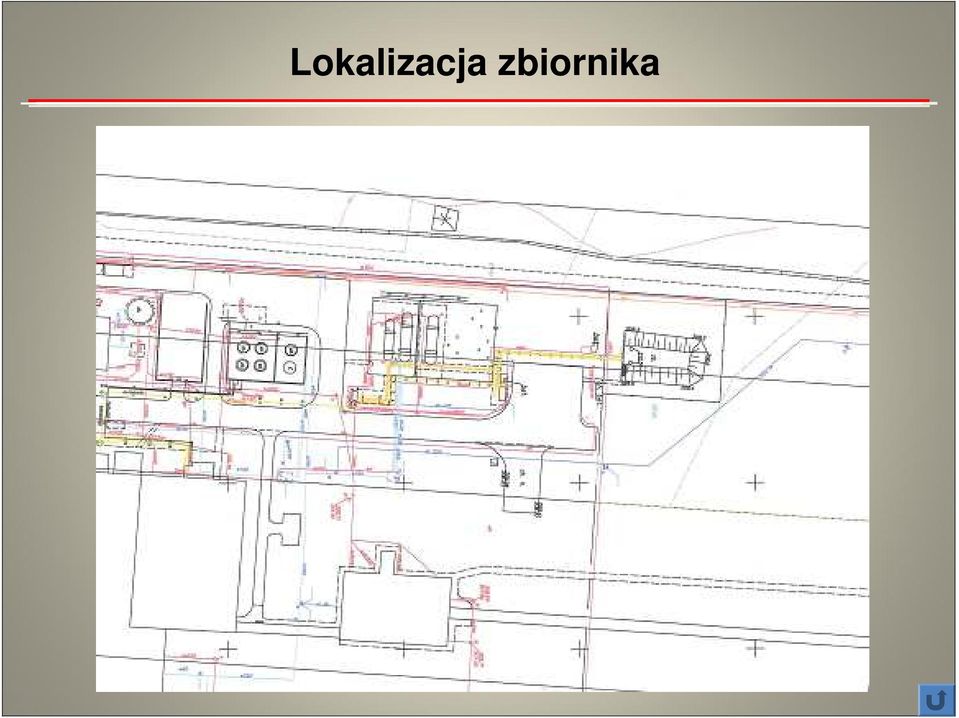

6 Lokalizacja zbiornika

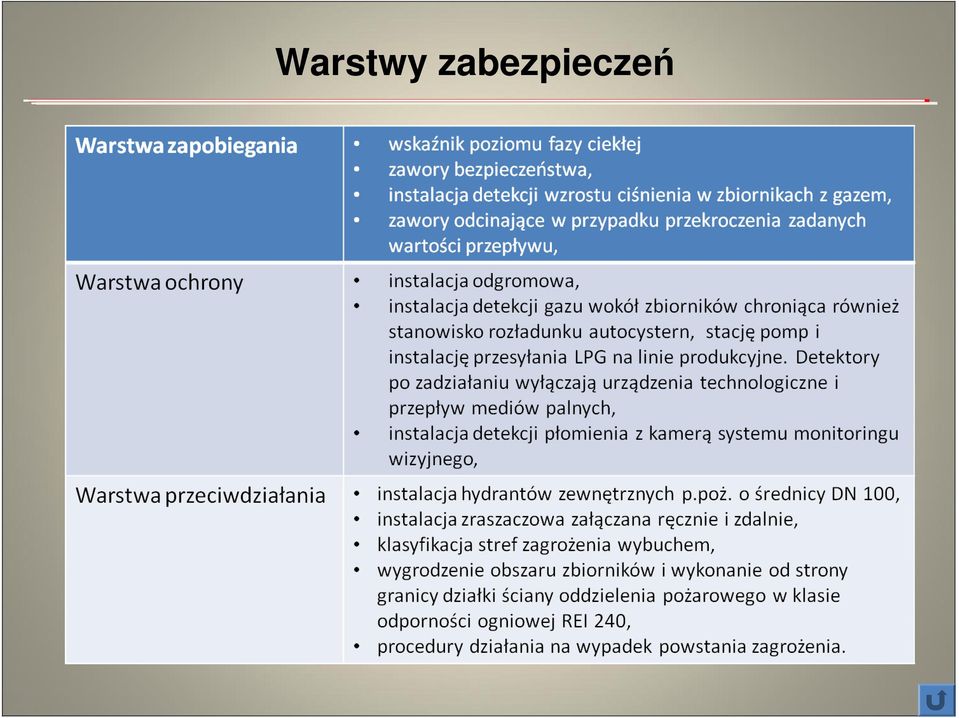

7 Warstwy zabezpieczeń

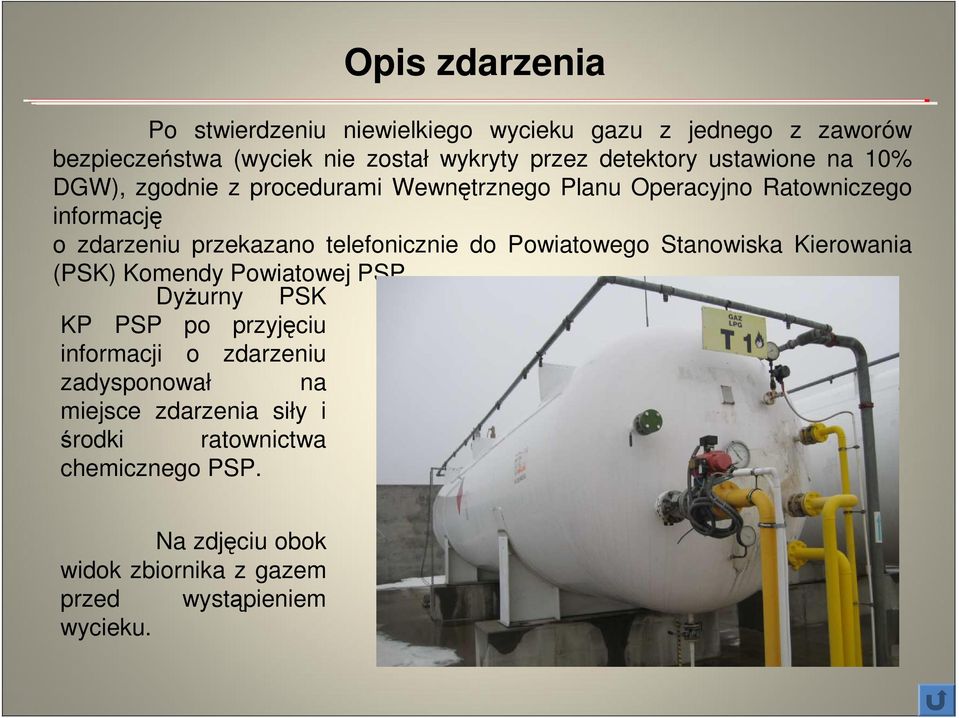

8 Opis zdarzenia Po stwierdzeniu niewielkiego wycieku gazu z jednego z zaworów bezpieczeństwa (wyciek nie został wykryty przez detektory ustawione na 10% DGW), zgodnie z procedurami Wewnętrznego Planu Operacyjno Ratowniczego informację o zdarzeniu przekazano telefonicznie do Powiatowego Stanowiska Kierowania (PSK) Komendy Powiatowej PSP. Dyżurny PSK KP PSP po przyjęciu informacji o zdarzeniu zadysponował na miejsce zdarzenia siły i środki ratownictwa chemicznego PSP. Na zdjęciu obok widok zbiornika z gazem przed wystąpieniem wycieku.

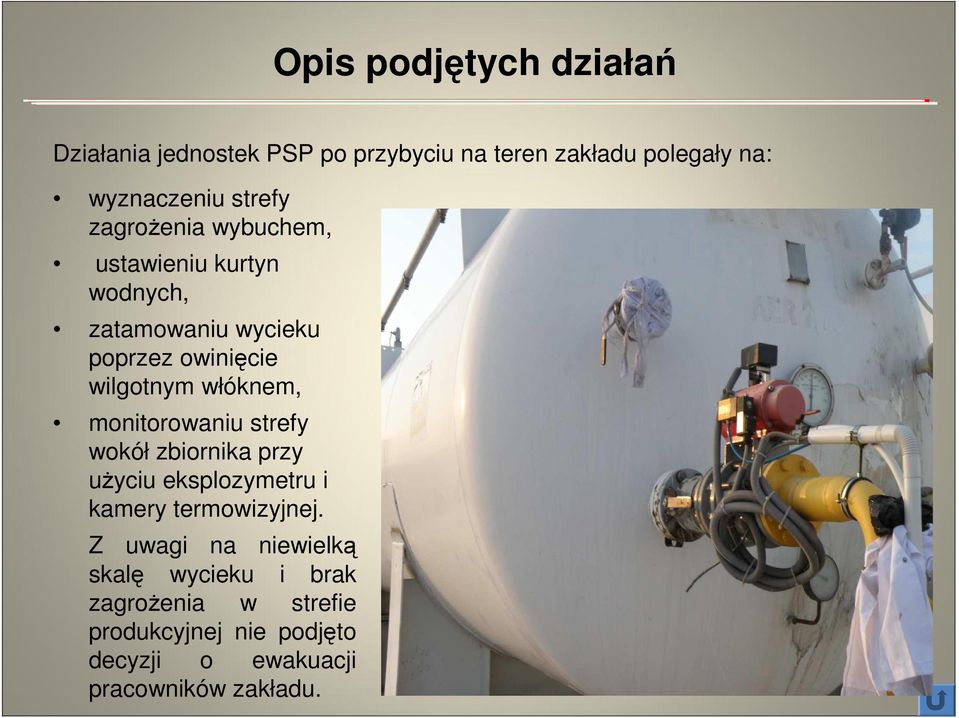

9 Opis podjętych działań Działania jednostek PSP po przybyciu na teren zakładu polegały na: wyznaczeniu strefy zagrożenia wybuchem, ustawieniu kurtyn wodnych, zatamowaniu wycieku poprzez owinięcie wilgotnym włóknem, monitorowaniu strefy wokół zbiornika przy użyciu eksplozymetru i kamery termowizyjnej. Z uwagi na niewielką skalę wycieku i brak zagrożenia w strefie produkcyjnej nie podjęto decyzji o ewakuacji pracowników zakładu.

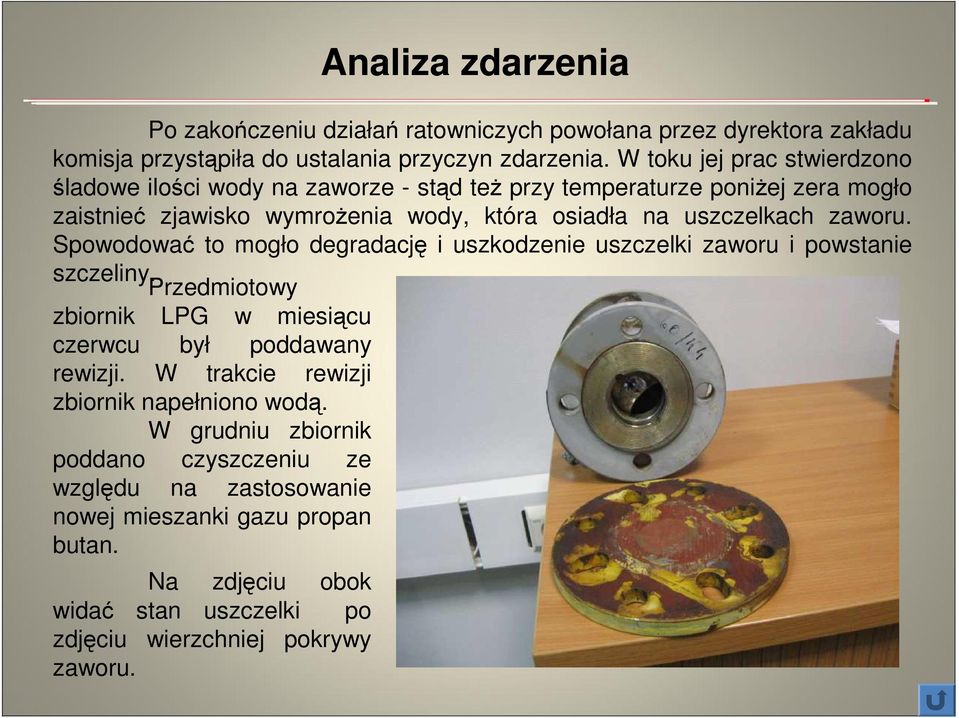

10 Analiza zdarzenia Po zakończeniu działań ratowniczych powołana przez dyrektora zakładu komisja przystąpiła do ustalania przyczyn zdarzenia. W toku jej prac stwierdzono śladowe ilości wody na zaworze - stąd też przy temperaturze poniżej zera mogło zaistnieć zjawisko wymrożenia wody, która osiadła na uszczelkach zaworu. Spowodować to mogło degradację i uszkodzenie uszczelki zaworu i powstanie szczeliny. Przedmiotowy zbiornik LPG w miesiącu czerwcu był poddawany rewizji. W trakcie rewizji zbiornik napełniono wodą. W grudniu zbiornik poddano czyszczeniu ze względu na zastosowanie nowej mieszanki gazu propan butan. Na zdjęciu obok widać stan uszczelki po zdjęciu wierzchniej pokrywy zaworu.

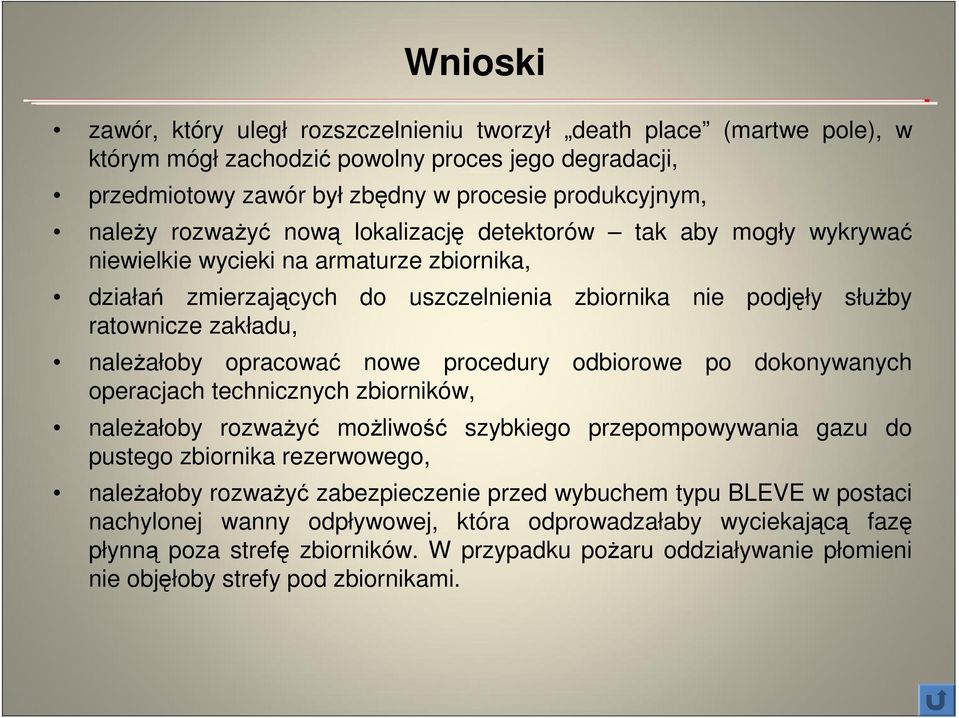

11 Wnioski zawór, który uległ rozszczelnieniu tworzył death place (martwe pole), w którym mógł zachodzić powolny proces jego degradacji, przedmiotowy zawór był zbędny w procesie produkcyjnym, należy rozważyć nową lokalizację detektorów tak aby mogły wykrywać niewielkie wycieki na armaturze zbiornika, działań zmierzających do uszczelnienia zbiornika nie podjęły służby ratownicze zakładu, należałoby opracować nowe procedury odbiorowe po dokonywanych operacjach technicznych zbiorników, należałoby rozważyć możliwość szybkiego przepompowywania gazu do pustego zbiornika rezerwowego, należałoby rozważyć zabezpieczenie przed wybuchem typu BLEVE w postaci nachylonej wanny odpływowej, która odprowadzałaby wyciekającą fazę płynną poza strefę zbiorników. W przypadku pożaru oddziaływanie płomieni nie objęłoby strefy pod zbiornikami.
