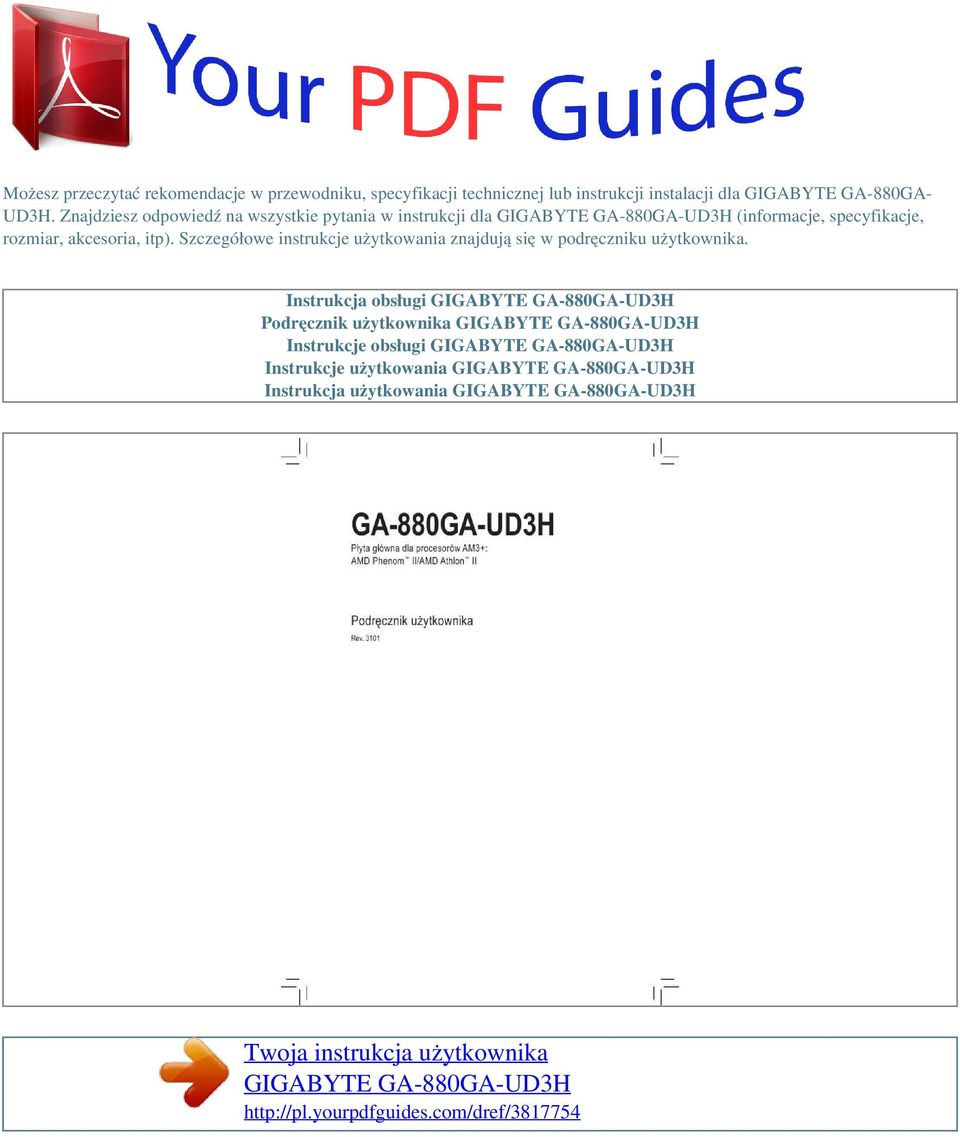

1 Możesz przeczytać rekomendacje w przewodniku, specyfikacji technicznej lub instrukcji instalacji dla GIGABYTE GA-880GA- UD3H. Znajdziesz odpowiedź na wszystkie pytania w instrukcji dla (informacje, specyfikacje, rozmiar, akcesoria, itp). Szczegółowe instrukcje użytkowania znajdują się w podręczniku użytkownika. Instrukcja obsługi Podręcznik użytkownika Instrukcje obsługi Instrukcje użytkowania Instrukcja użytkowania

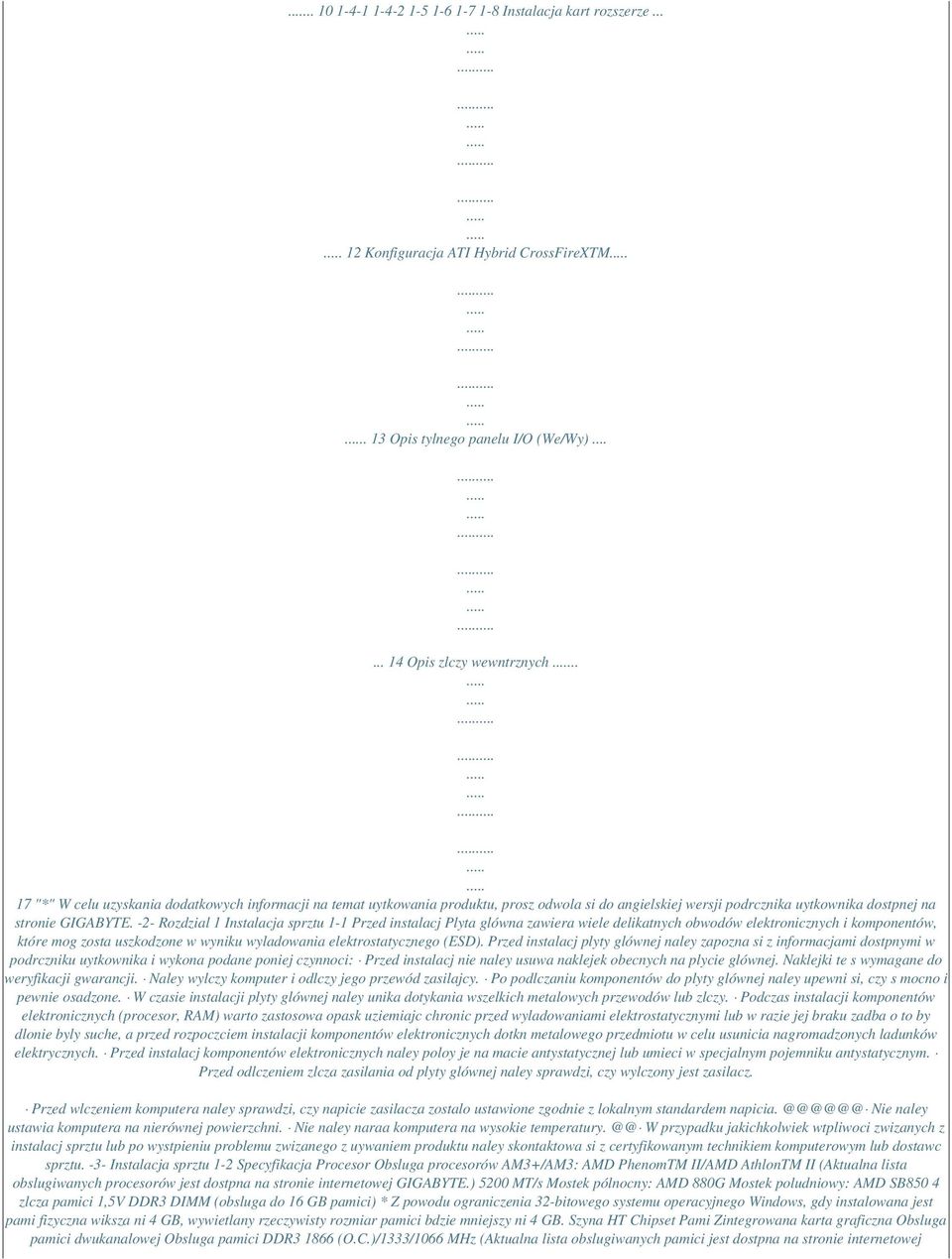

2 Skrót instrukcji:.7 Instalacja wentylatora procesora Konfiguracja pamici Dual Channel (Pami dwukanalowa)...10 Instalacja pamici Instalacja pamici...

3 Instalacja kart rozszerze Konfiguracja ATI Hybrid CrossFireXTM. 13 Opis tylnego panelu I/O (We/Wy) Opis zlczy wewntrznych.. 17 "*" W celu uzyskania dodatkowych informacji na temat uytkowania produktu, prosz odwola si do angielskiej wersji podrcznika uytkownika dostpnej na stronie GIGABYTE. -2- Rozdzial 1 Instalacja sprztu 1-1 Przed instalacj Plyta glówna zawiera wiele delikatnych obwodów elektronicznych i komponentów, które mog zosta uszkodzone w wyniku wyladowania elektrostatycznego (ESD). Przed instalacj plyty glównej naley zapozna si z informacjami dostpnymi w podrczniku uytkownika i wykona podane poniej czynnoci: Przed instalacj nie naley usuwa naklejek obecnych na plycie glównej. Naklejki te s wymagane do weryfikacji gwarancji. Naley wylczy komputer i odlczy jego przewód zasilajcy. Po podlczaniu komponentów do plyty glównej naley upewni si, czy s mocno i pewnie osadzone. W czasie instalacji plyty glównej naley unika dotykania wszelkich metalowych przewodów lub zlczy. Podczas instalacji komponentów elektronicznych (procesor, RAM) warto zastosowa opask uziemiajc chronic przed wyladowaniami elektrostatycznymi lub w razie jej braku zadba o to by dlonie byly suche, a przed rozpoczciem instalacji komponentów elektronicznych dotkn metalowego przedmiotu w celu usunicia nagromadzonych ladunków elektrycznych. Przed instalacj komponentów elektronicznych naley poloy je na macie antystatycznej lub umieci w specjalnym pojemniku antystatycznym. Przed odlczeniem zlcza zasilania od plyty glównej naley sprawdzi, czy wylczony jest zasilacz. Przed wlczeniem komputera naley sprawdzi, czy napicie zasilacza zostalo ustawione zgodnie z lokalnym standardem Nie naley ustawia komputera na nierównej powierzchni. Nie naley naraa komputera na wysokie W przypadku jakichkolwiek wtpliwoci zwizanych z instalacj sprztu lub po wystpieniu problemu zwizanego z uywaniem produktu naley skontaktowa si z certyfikowanym technikiem komputerowym lub dostawc sprztu. -3- Instalacja sprztu 1-2 Specyfikacja Procesor Obsluga procesorów AM3+/AM3: AMD PhenomTM II/AMD AthlonTM II (Aktualna lista obslugiwanych procesorów jest dostpna na stronie internetowej GIGABYTE.) 5200 MT/s Mostek pólnocny: AMD 880G Mostek poludniowy: AMD SB850 4 zlcza pamici 1,5V DDR3 DIMM (obsluga do 16 GB pamici) * Z powodu ograniczenia 32-bitowego systemu operacyjnego Windows, gdy instalowana jest pami fizyczna wiksza ni 4 GB, wywietlany rzeczywisty rozmiar pamici bdzie mniejszy ni 4 GB. Szyna HT Chipset Pami Zintegrowana karta graficzna Obsluga pamici dwukanalowej Obsluga pamici DDR (O.C.)/1333/1066 MHz (Aktualna lista obslugiwanych pamici jest dostpna na stronie internetowej

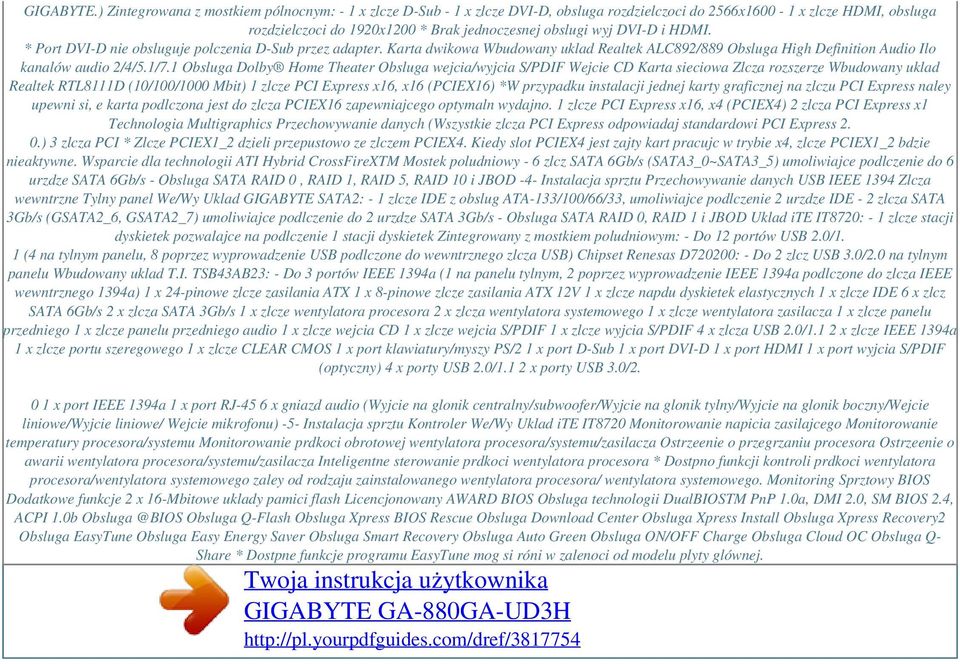

4 GIGABYTE.) Zintegrowana z mostkiem pólnocnym: - 1 x zlcze D-Sub - 1 x zlcze DVI-D, obsluga rozdzielczoci do 2566x x zlcze HDMI, obsluga rozdzielczoci do 1920x1200 * Brak jednoczesnej obslugi wyj DVI-D i HDMI. * Port DVI-D nie obsluguje polczenia D-Sub przez adapter. Karta dwikowa Wbudowany uklad Realtek ALC892/889 Obsluga High Definition Audio Ilo kanalów audio 2/4/5.1/7.1 Obsluga Dolby Home Theater Obsluga wejcia/wyjcia S/PDIF Wejcie CD Karta sieciowa Zlcza rozszerze Wbudowany uklad Realtek RTL8111D (10/100/1000 Mbit) 1 zlcze PCI Express x16, x16 (PCIEX16) *W przypadku instalacji jednej karty graficznej na zlczu PCI Express naley upewni si, e karta podlczona jest do zlcza PCIEX16 zapewniajcego optymaln wydajno. 1 zlcze PCI Express x16, x4 (PCIEX4) 2 zlcza PCI Express x1 Technologia Multigraphics Przechowywanie danych (Wszystkie zlcza PCI Express odpowiadaj standardowi PCI Express 2. 0.) 3 zlcza PCI * Zlcze PCIEX1_2 dzieli przepustowo ze zlczem PCIEX4. Kiedy slot PCIEX4 jest zajty kart pracujc w trybie x4, zlcze PCIEX1_2 bdzie nieaktywne. Wsparcie dla technologii ATI Hybrid CrossFireXTM Mostek poludniowy - 6 zlcz SATA 6Gb/s (SATA3_0~SATA3_5) umoliwiajce podlczenie do 6 urzdze SATA 6Gb/s - Obsluga SATA RAID 0, RAID 1, RAID 5, RAID 10 i JBOD -4- Instalacja sprztu Przechowywanie danych USB IEEE 1394 Zlcza wewntrzne Tylny panel We/Wy Uklad GIGABYTE SATA2: - 1 zlcze IDE z obslug ATA-133/100/66/33, umoliwiajce podlczenie 2 urzdze IDE - 2 zlcza SATA 3Gb/s (GSATA2_6, GSATA2_7) umoliwiajce podlczenie do 2 urzdze SATA 3Gb/s - Obsluga SATA RAID 0, RAID 1 i JBOD Uklad ite IT8720: - 1 zlcze stacji dyskietek pozwalajce na podlczenie 1 stacji dyskietek Zintegrowany z mostkiem poludniowym: - Do 12 portów USB 2.0/1. 1 (4 na tylnym panelu, 8 poprzez wyprowadzenie USB podlczone do wewntrznego zlcza USB) Chipset Renesas D720200: - Do 2 zlcz USB 3.0/2.0 na tylnym panelu Wbudowany uklad T.I. TSB43AB23: - Do 3 portów IEEE 1394a (1 na panelu tylnym, 2 poprzez wyprowadzenie IEEE 1394a podlczone do zlcza IEEE wewntrznego 1394a) 1 x 24-pinowe zlcze zasilania ATX 1 x 8-pinowe zlcze zasilania ATX 12V 1 x zlcze napdu dyskietek elastycznych 1 x zlcze IDE 6 x zlcz SATA 6Gb/s 2 x zlcza SATA 3Gb/s 1 x zlcze wentylatora procesora 2 x zlcza wentylatora systemowego 1 x zlcze wentylatora zasilacza 1 x zlcze panelu przedniego 1 x zlcze panelu przedniego audio 1 x zlcze wejcia CD 1 x zlcze wejcia S/PDIF 1 x zlcze wyjcia S/PDIF 4 x zlcza USB 2.0/1.1 2 x zlcze IEEE 1394a 1 x zlcze portu szeregowego 1 x zlcze CLEAR CMOS 1 x port klawiatury/myszy PS/2 1 x port D-Sub 1 x port DVI-D 1 x port HDMI 1 x port wyjcia S/PDIF (optyczny) 4 x porty USB 2.0/1.1 2 x porty USB 3.0/ x port IEEE 1394a 1 x port RJ-45 6 x gniazd audio (Wyjcie na glonik centralny/subwoofer/wyjcie na glonik tylny/wyjcie na glonik boczny/wejcie liniowe/wyjcie liniowe/ Wejcie mikrofonu) -5- Instalacja sprztu Kontroler We/Wy Uklad ite IT8720 Monitorowanie napicia zasilajcego Monitorowanie temperatury procesora/systemu Monitorowanie prdkoci obrotowej wentylatora procesora/systemu/zasilacza Ostrzeenie o przegrzaniu procesora Ostrzeenie o awarii wentylatora procesora/systemu/zasilacza Inteligentne sterowanie prdkoci wentylatora procesora * Dostpno funkcji kontroli prdkoci wentylatora procesora/wentylatora systemowego zaley od rodzaju zainstalowanego wentylatora procesora/ wentylatora systemowego. Monitoring Sprztowy BIOS Dodatkowe funkcje 2 x 16-Mbitowe uklady pamici flash Licencjonowany AWARD BIOS Obsluga technologii DualBIOSTM PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Obsluga Q-Flash Obsluga Xpress BIOS Rescue Obsluga Download Center Obsluga Xpress Install Obsluga Xpress Recovery2 Obsluga EasyTune Obsluga Easy Energy Saver Obsluga Smart Recovery Obsluga Auto Green Obsluga ON/OFF Charge Obsluga Cloud OC Obsluga Q- Share * Dostpne funkcje programu EasyTune mog si róni w zalenoci od modelu plyty glównej.

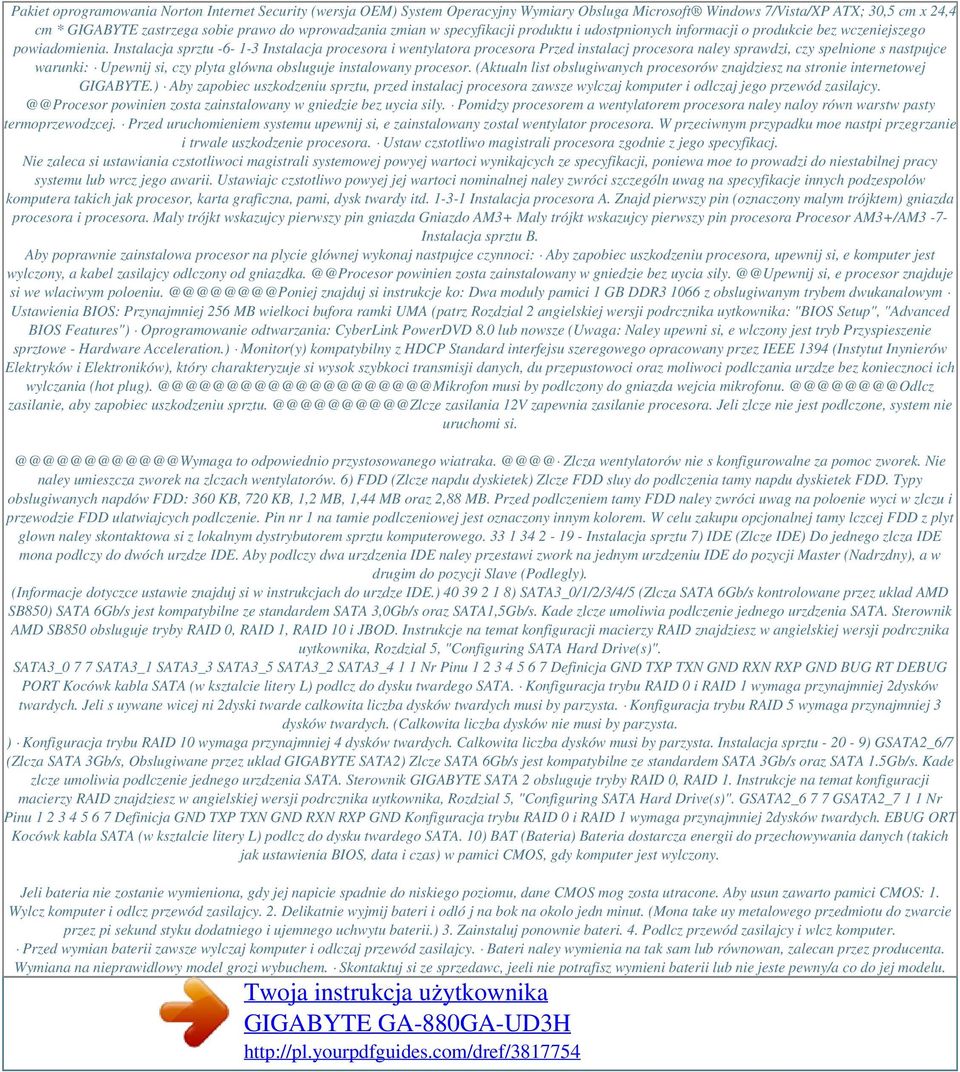

5 Pakiet oprogramowania Norton Internet Security (wersja OEM) System Operacyjny Wymiary Obsluga Microsoft Windows 7/Vista/XP ATX; 30,5 cm x 24,4 cm * GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostpnionych informacji o produkcie bez wczeniejszego powiadomienia. Instalacja sprztu Instalacja procesora i wentylatora procesora Przed instalacj procesora naley sprawdzi, czy spelnione s nastpujce warunki: Upewnij si, czy plyta glówna obsluguje instalowany procesor. (Aktualn list obslugiwanych procesorów znajdziesz na stronie internetowej GIGABYTE.) Aby zapobiec uszkodzeniu sprztu, przed instalacj procesora zawsze wylczaj komputer i odlczaj jego przewód powinien zosta zainstalowany w gniedzie bez uycia sily. Pomidzy procesorem a wentylatorem procesora naley naloy równ warstw pasty termoprzewodzcej. Przed uruchomieniem systemu upewnij si, e zainstalowany zostal wentylator procesora. W przeciwnym przypadku moe nastpi przegrzanie i trwale uszkodzenie procesora. Ustaw czstotliwo magistrali procesora zgodnie z jego specyfikacj. Nie zaleca si ustawiania czstotliwoci magistrali systemowej powyej wartoci wynikajcych ze specyfikacji, poniewa moe to prowadzi do niestabilnej pracy systemu lub wrcz jego awarii. Ustawiajc czstotliwo powyej jej wartoci nominalnej naley zwróci szczególn uwag na specyfikacje innych podzespolów komputera takich jak procesor, karta graficzna, pami, dysk twardy itd Instalacja procesora A. Znajd pierwszy pin (oznaczony malym trójktem) gniazda procesora i procesora. Maly trójkt wskazujcy pierwszy pin gniazda Gniazdo AM3+ Maly trójkt wskazujcy pierwszy pin procesora Procesor AM3+/AM3-7- Instalacja sprztu B. Aby poprawnie zainstalowa procesor na plycie glównej wykonaj nastpujce czynnoci: Aby zapobiec uszkodzeniu procesora, upewnij si, e komputer jest wylczony, a kabel zasilajcy odlczony od powinien zosta zainstalowany w gniedzie bez uycia si, e procesor znajduje si we wlaciwym znajduj si instrukcje ko: Dwa moduly pamici 1 GB DDR z obslugiwanym trybem dwukanalowym Ustawienia BIOS: Przynajmniej 256 MB wielkoci bufora ramki UMA (patrz Rozdzial 2 angielskiej wersji podrcznika uytkownika: "BIOS Setup", "Advanced BIOS Features") Oprogramowanie odtwarzania: CyberLink PowerDVD 8.0 lub nowsze (Uwaga: Naley upewni si, e wlczony jest tryb Przyspieszenie sprztowe - Hardware Acceleration.) Monitor(y) kompatybilny z HDCP Standard interfejsu szeregowego opracowany przez IEEE 1394 (Instytut Inynierów Elektryków i Elektroników), który charakteryzuje si wysok szybkoci transmisji danych, du przepustowoci oraz moliwoci podlczania urzdze bez koniecznoci ich wylczania (hot musi by podlczony do gniazda wejcia zasilanie, aby zapobiec uszkodzeniu zasilania 12V zapewnia zasilanie procesora. Jeli zlcze nie jest podlczone, system nie uruchomi to odpowiednio przystosowanego Zlcza wentylatorów nie s konfigurowalne za pomoc zworek. Nie naley umieszcza zworek na zlczach wentylatorów. 6) FDD (Zlcze napdu dyskietek) Zlcze FDD sluy do podlczenia tamy napdu dyskietek FDD. Typy obslugiwanych napdów FDD: 360 KB, 720 KB, 1,2 MB, 1,44 MB oraz 2,88 MB. Przed podlczeniem tamy FDD naley zwróci uwag na poloenie wyci w zlczu i przewodzie FDD ulatwiajcych podlczenie. Pin nr 1 na tamie podlczeniowej jest oznaczony innym kolorem. W celu zakupu opcjonalnej tamy lczcej FDD z plyt glown naley skontaktowa si z lokalnym dystrybutorem sprztu komputerowego Instalacja sprztu 7) IDE (Zlcze IDE) Do jednego zlcza IDE mona podlczy do dwóch urzdze IDE. Aby podlczy dwa urzdzenia IDE naley przestawi zwork na jednym urzdzeniu IDE do pozycji Master (Nadrzdny), a w drugim do pozycji Slave (Podlegly). (Informacje dotyczce ustawie znajduj si w instrukcjach do urzdze IDE.) ) SATA3_0/1/2/3/4/5 (Zlcza SATA 6Gb/s kontrolowane przez uklad AMD SB850) SATA 6Gb/s jest kompatybilne ze standardem SATA 3,0Gb/s oraz SATA1,5Gb/s. Kade zlcze umoliwia podlczenie jednego urzdzenia SATA. Sterownik AMD SB850 obsluguje tryby RAID 0, RAID 1, RAID 10 i JBOD. Instrukcje na temat konfiguracji macierzy RAID znajdziesz w angielskiej wersji podrcznika uytkownika, Rozdzial 5, "Configuring SATA Hard Drive(s)". SATA3_0 7 7 SATA3_1 SATA3_3 SATA3_5 SATA3_2 SATA3_4 1 1 Nr Pinu Definicja GND TXP TXN GND RXN RXP GND BUG RT DEBUG PORT Kocówk kabla SATA (w ksztalcie litery L) podlcz do dysku twardego SATA. Konfiguracja trybu RAID 0 i RAID 1 wymaga przynajmniej 2dysków twardych. Jeli s uywane wicej ni 2dyski twarde calkowita liczba dysków twardych musi by parzysta. Konfiguracja trybu RAID 5 wymaga przynajmniej 3 dysków twardych. (Calkowita liczba dysków nie musi by parzysta. ) Konfiguracja trybu RAID 10 wymaga przynajmniej 4 dysków twardych. Calkowita liczba dysków musi by parzysta. Instalacja sprztu ) GSATA2_6/7 (Zlcza SATA 3Gb/s, Obslugiwane przez uklad GIGABYTE SATA2) Zlcze SATA 6Gb/s jest kompatybilne ze standardem SATA 3Gb/s oraz SATA 1.5Gb/s. Kade zlcze umoliwia podlczenie jednego urzdzenia SATA. Sterownik GIGABYTE SATA 2 obsluguje tryby RAID 0, RAID 1. Instrukcje na temat konfiguracji macierzy RAID znajdziesz w angielskiej wersji podrcznika uytkownika, Rozdzial 5, "Configuring SATA Hard Drive(s)". GSATA2_6 7 7 GSATA2_7 1 1 Nr Pinu Definicja GND TXP TXN GND RXN RXP GND Konfiguracja trybu RAID 0 i RAID 1 wymaga przynajmniej 2dysków twardych. EBUG ORT Kocówk kabla SATA (w ksztalcie litery L) podlcz do dysku twardego SATA. 10) BAT (Bateria) Bateria dostarcza energii do przechowywania danych (takich jak ustawienia BIOS, data i czas) w pamici CMOS, gdy komputer jest wylczony. Jeli bateria nie zostanie wymieniona, gdy jej napicie spadnie do niskiego poziomu, dane CMOS mog zosta utracone. Aby usun zawarto pamici CMOS: 1. Wylcz komputer i odlcz przewód zasilajcy. 2. Delikatnie wyjmij bateri i odló j na bok na okolo jedn minut. (Mona take uy metalowego przedmiotu do zwarcie przez pi sekund styku dodatniego i ujemnego uchwytu baterii.) 3. Zainstaluj ponownie bateri. 4. Podlcz przewód zasilajcy i wlcz komputer. Przed wymian baterii zawsze wylczaj komputer i odlczaj przewód zasilajcy. Bateri naley wymienia na tak sam lub równowan, zalecan przez producenta. Wymiana na nieprawidlowy model grozi wybuchem. Skontaktuj si ze sprzedawc, jeeli nie potrafisz wymieni baterii lub nie jeste pewny/a co do jej modelu.

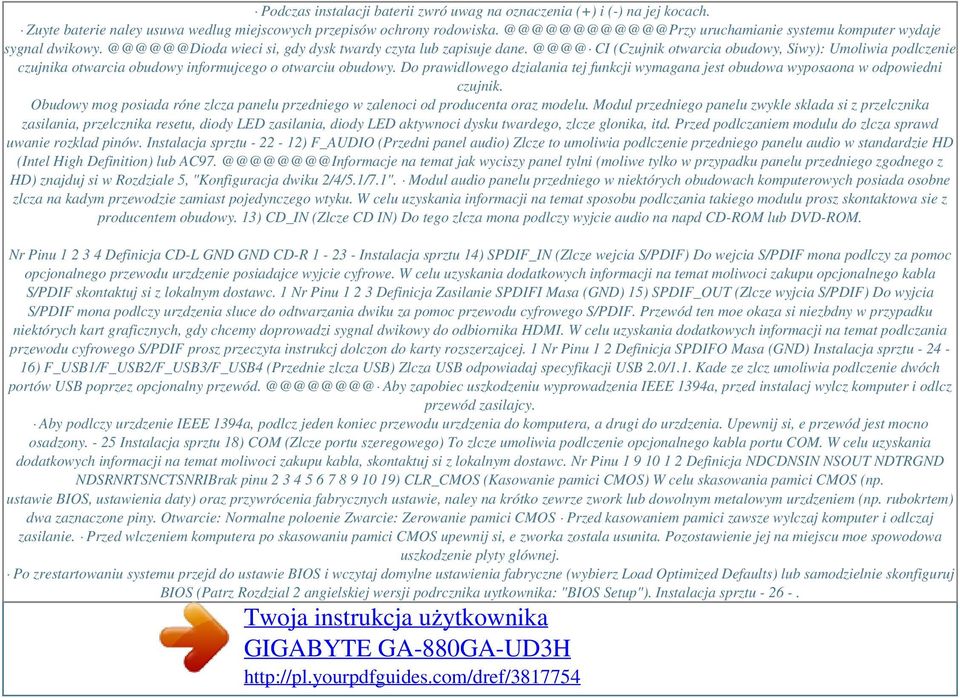

6 Powered by TCPDF ( Podczas instalacji baterii zwró uwag na oznaczenia (+) i (-) na jej kocach. Zuyte baterie naley usuwa wedlug miejscowych przepisów ochrony uruchamianie systemu komputer wydaje sygnal wieci si, gdy dysk twardy czyta lub zapisuje CI (Czujnik otwarcia obudowy, Siwy): Umoliwia podlczenie czujnika otwarcia obudowy informujcego o otwarciu obudowy. Do prawidlowego dzialania tej funkcji wymagana jest obudowa wyposaona w odpowiedni czujnik. Obudowy mog posiada róne zlcza panelu przedniego w zalenoci od producenta oraz modelu. Modul przedniego panelu zwykle sklada si z przelcznika zasilania, przelcznika resetu, diody LED zasilania, diody LED aktywnoci dysku twardego, zlcze glonika, itd. Przed podlczaniem modulu do zlcza sprawd uwanie rozklad pinów. Instalacja sprztu ) F_AUDIO (Przedni panel audio) Zlcze to umoliwia podlczenie przedniego panelu audio w standardzie HD (Intel High Definition) lub na temat jak wyciszy panel tylni (moliwe tylko w przypadku panelu przedniego zgodnego z HD) znajduj si w Rozdziale 5, "Konfiguracja dwiku 2/4/5.1/7.1". Modul audio panelu przedniego w niektórych obudowach komputerowych posiada osobne zlcza na kadym przewodzie zamiast pojedynczego wtyku. W celu uzyskania informacji na temat sposobu podlczania takiego modulu prosz skontaktowa sie z producentem obudowy. 13) CD_IN (Zlcze CD IN) Do tego zlcza mona podlczy wyjcie audio na napd CD-ROM lub DVD-ROM. Nr Pinu Definicja CD-L GND GND CD-R Instalacja sprztu 14) SPDIF_IN (Zlcze wejcia S/PDIF) Do wejcia S/PDIF mona podlczy za pomoc opcjonalnego przewodu urzdzenie posiadajce wyjcie cyfrowe. W celu uzyskania dodatkowych informacji na temat moliwoci zakupu opcjonalnego kabla S/PDIF skontaktuj si z lokalnym dostawc. 1 Nr Pinu Definicja Zasilanie SPDIFI Masa (GND) 15) SPDIF_OUT (Zlcze wyjcia S/PDIF) Do wyjcia S/PDIF mona podlczy urzdzenia sluce do odtwarzania dwiku za pomoc przewodu cyfrowego S/PDIF. Przewód ten moe okaza si niezbdny w przypadku niektórych kart graficznych, gdy chcemy doprowadzi sygnal dwikowy do odbiornika HDMI. W celu uzyskania dodatkowych informacji na temat podlczania przewodu cyfrowego S/PDIF prosz przeczyta instrukcj dolczon do karty rozszerzajcej. 1 Nr Pinu 1 2 Definicja SPDIFO Masa (GND) Instalacja sprztu ) F_USB1/F_USB2/F_USB3/F_USB4 (Przednie zlcza USB) Zlcza USB odpowiadaj specyfikacji USB 2.0/1.1. Kade ze zlcz umoliwia podlczenie dwóch portów USB poprzez opcjonalny Aby zapobiec uszkodzeniu wyprowadzenia IEEE 1394a, przed instalacj wylcz komputer i odlcz przewód zasilajcy. Aby podlczy urzdzenie IEEE 1394a, podlcz jeden koniec przewodu urzdzenia do komputera, a drugi do urzdzenia. Upewnij si, e przewód jest mocno osadzony Instalacja sprztu 18) COM (Zlcze portu szeregowego) To zlcze umoliwia podlczenie opcjonalnego kabla portu COM. W celu uzyskania dodatkowych informacji na temat moliwoci zakupu kabla, skontaktuj si z lokalnym dostawc. Nr Pinu Definicja NDCDNSIN NSOUT NDTRGND NDSRNRTSNCTSNRIBrak pinu ) CLR_CMOS (Kasowanie pamici CMOS) W celu skasowania pamici CMOS (np. ustawie BIOS, ustawienia daty) oraz przywrócenia fabrycznych ustawie, naley na krótko zewrze zwork lub dowolnym metalowym urzdzeniem (np. rubokrtem) dwa zaznaczone piny. Otwarcie: Normalne poloenie Zwarcie: Zerowanie pamici CMOS Przed kasowaniem pamici zawsze wylczaj komputer i odlczaj zasilanie. Przed wlczeniem komputera po skasowaniu pamici CMOS upewnij si, e zworka zostala usunita. Pozostawienie jej na miejscu moe spowodowa uszkodzenie plyty glównej. Po zrestartowaniu systemu przejd do ustawie BIOS i wczytaj domylne ustawienia fabryczne (wybierz Load Optimized Defaults) lub samodzielnie skonfiguruj BIOS (Patrz Rozdzial 2 angielskiej wersji podrcznika uytkownika: "BIOS Setup"). Instalacja sprztu
