1 OTWÓRZ DRZWI NA JAKOŚĆ! DRZWI ZEWNĘTRZNE KATALOG 2013

2 SPIS TREŚCI Nasza Firma Kolekcje modeli Drzwi ramiakowo-płycinowe Drzwi płytowe serii ZP Drzwi płytowe serii WP EXCLUSIVE Drzwi płytowe pasywne serii PA Wykonania niestandardowe Informacje techniczne Akcesoria / Szklenie Szanowni Państwo! Katalog ma charakter informacyjny. Zawarte w nim informacje są aktualne w chwili ukazania się niniejszej publikacji. Jednocześnie zastrzegamy sobie prawo do wycofania z produkcji poszczególnych modeli oraz zmian parametrów technicznych, wyposażenia i ulepszeń produktów zawartych w katalogu. Z uwagi na technikę druku przedstawione kolory mogą różnić się od rzeczywistych i nie mogą być traktowane jako wzorzec koloru.

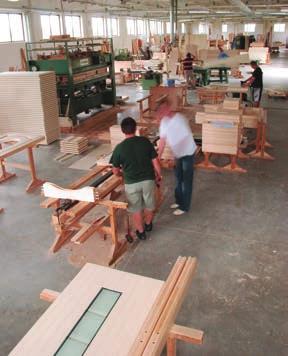

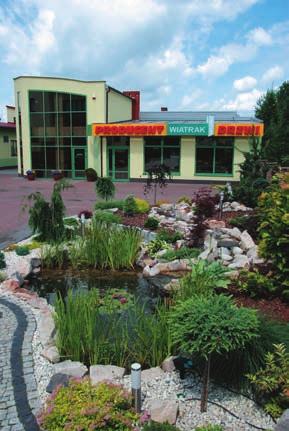

3 NASZA FIRMA Firma WIATRAK zajmuje się produkcją najwyższej jakości drewnianych drzwi zewnętrznych ocieplanych w technologii płyty warstwowej oraz drzwi wewnętrznych. Doświadczenie zdobyte w ciągu 25 lat konstruowania drzwi oraz wprowadzenie najnowszych maszyn sterowanych numerycznie zaowocowało osiągnięciem najwyższej dokładności i jakości wykonywanych produktów. Gwarantujemy najlepsze parametry w porównaniu do wyrobów oferowanych przez inne firmy. W związku z licznymi Państwa sugestiami poszerzyliśmy znacznie ofertę drzwi płytowych. Nasz dział R&D dołożył wszelkich starań, by nowe modele swą estetyką wpisywały się idealnie w aktualne rozwiązania architektoniczne. Jednocześnie wychodząc na przeciw oczekiwaniom rynku jak i ogólnoświatowym trendom ekologicznym wprowadziliśmy do naszej oferty drzwi pasywne o najniższym na polskim rynku wpółczynniku przenikalności cieplnej przy zachowaniu optymalnej grubości skrzydła, gwarantującej komfort użytkowania. 2

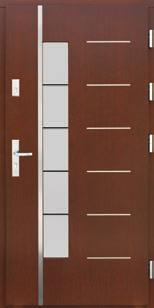

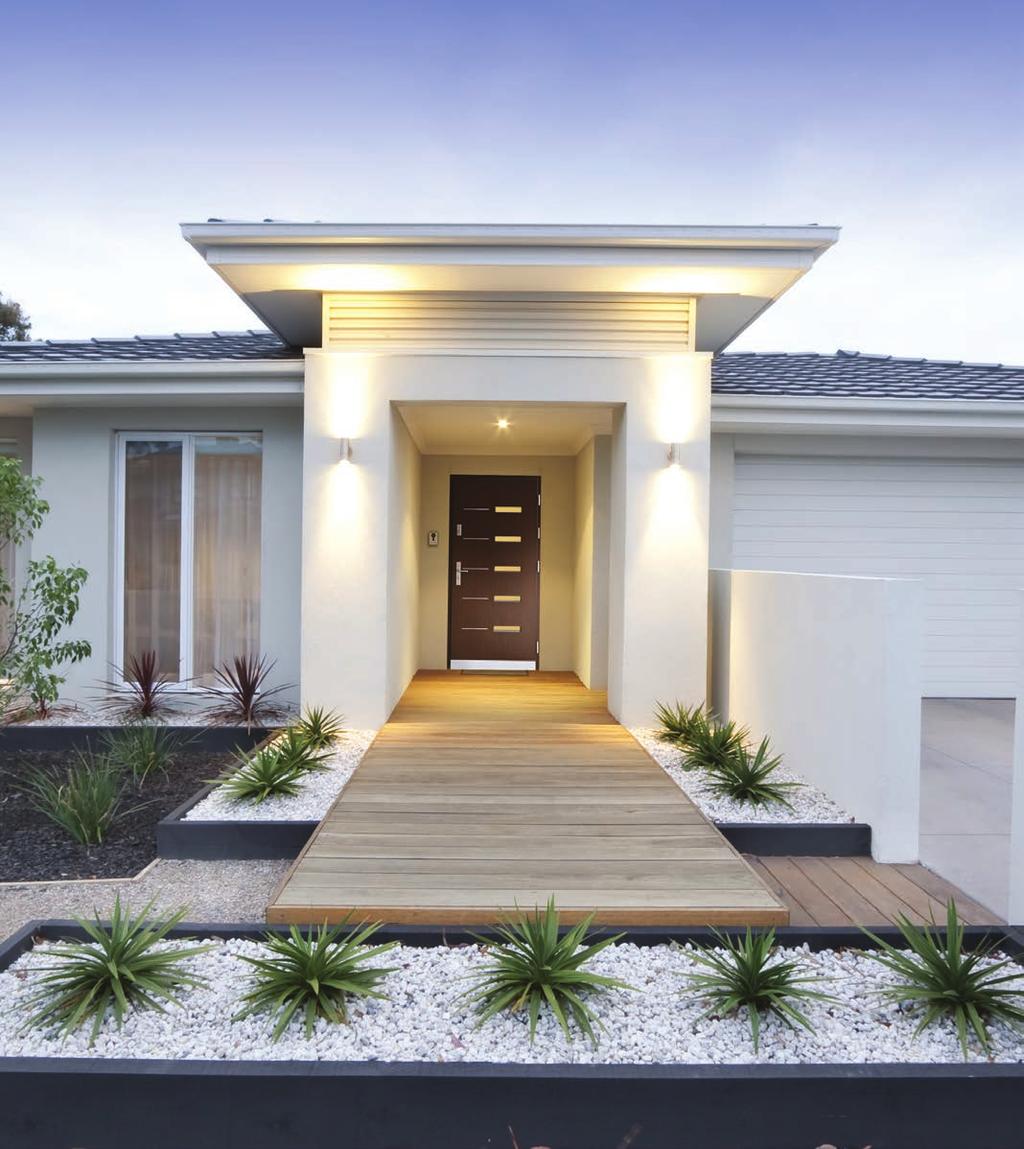

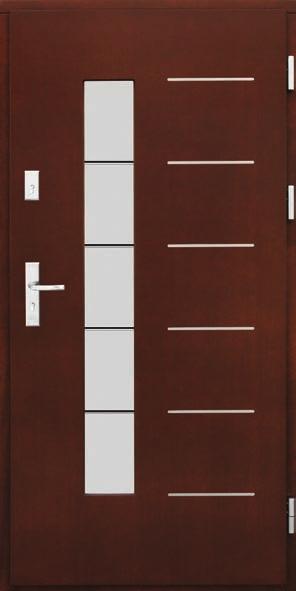

4 DRZWI PŁYTOWE EXCLUSIVE WP5 INOX

5 Kolekcje modeli DRZWI RAMIAKOWO-PŁYCINOWE nr 1 nr 2 nr 2A nr 2B nr 3 nr 4 nr 4B nr 5 nr 5A nr 6 nr 6A nr 7A nr 8 nr 9 nr 10 nr 11 nr 12 nr 13 nr 14 nr

6 Kolekcje modeli DRZWI RAMIAKOWO-PŁYCINOWE nr 16 nr 16A nr 17 nr 17A nr 18 nr 19 nr 20 nr 21 nr 22 nr 23 nr 24 nr 25 nr 26 nr 27 nr 28 nr 29 nr 30 nr 31 nr

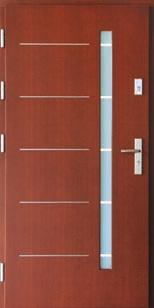

7 Kolekcje modeli DRZWI PŁYTOWE SERII WP EXCLUSIVE WP 1 WP 2 INOX WP 3 INOX WP 4 INOX WP 5 INOX WP 6 WP 7 INOX WP 8 INOX WP 9 INOX WP 10 INOX WP 11 INOX WP 12 WP 13 WP 13A INOX WP 14 INOX WP 15 INOX 3D WP 16 INOX WP 17 INOX WP 18 ZEBRANO WP 19 INOX 6

8 Kolekcje modeli DRZWI PŁYTOWE SERII ZP ZP 1 INOX ZP 2 ZP 2 INOX ZP 3 INOX ZP 4 ZP 8 INOX ZP 11 INOX Kolekcje modeli DRZWI PŁYTOWE PASYWNE SERII PA PA 1 INOX PA 2 INOX PA 3 INOX 7

9 Kolekcje modeli WYKONANIA NIESTANDARDOWE - PRZYKŁADY NS 1 NS 2 NS 3 NS 4 NS 5 NS 6 NS 7 NS 8 NS 9 NS 10 NS 11 NS 12 NS 13 NS 14 NS 15 NS

10 T r a d y c j a i N o w o c z e s n o ś ć Drzwi ramiakowo-płycinowe wzór nr 17a

11 DRZWI RAMIAKOWO-PŁYCINOWE 72mm Podwójne obłogowanie Materiał: sosna, dąb Konstrukcja: grubość skrzydła 72mm drzwi w systemie przylgowym uszczelnianie w skrzydle oraz ościeżnicy drewno klejone warstwowo, obłogowane podwójnym obłogiem naturalnym wypełnienie ramy stanowi termoizolacyjny panel (płyta warstwowa) 38mm z dwustronnymi naklejkami ze sklejek wodoodpornych z wyfrezowanymi wzorami lub szybą zespoloną Wykończenie: system czteropowłokowy impregnacja w osobnym procesie trzykrotne malowanie metodą hydrodynamiczną farbami wodorozcieńczalnymi transparentnymi wg palety kolorów WIATRAK lub kryjącymi RAL za dopłatą Ościeżnica: drewno klejone warstwowo o wymiarach 100mm x 65mm próg drewniany okuty listwami aluminiowymi Sposób otwierania: otwieranie na zewnątrz lub do wewnątrz (z listwą okapową nad progiem) Wyposażenie standardowe: trzy wysokiej jakości zawiasy drzwiowe umożliwiające płynną regulację w trzech płaszczyznach zaczep w futrynie zamka głównego regulowany zestaw szybowy (4/27/4) o ograniczonej widoczności refleksyjnej, pakiety płaskie, wypukłe, witrażowe, piaskowe w zależności od modelu drzwi Wyposażenie za dopłatą: klamki, rozetki, wkładki 45/55, wizjer, zamek listwowy Norma: PN-EN A1 Przenikalność cieplna: 72mm: UD=1,3 W/m 2 K, OPIS TECHNICZNY Drzwi posiadają certyfikat KOLORYSTYKA NUSSBAUM DĄB BAGIENNY PALISANDER TEAK ZŁOTY DĄB ORZECH WINCHESTER KASZTAN PALETA RAL 10

12 DRZWI RAMIAKOWO-PŁYCINOWE 78mm Uszczelka grzebieniowa Podwójne obłogowanie Materiał: sosna, dąb Konstrukcja: grubość skrzydła 78mm drzwi w systemie przylgowym uszczelnianie w skrzydle oraz ościeżnicy drewno klejone warstwowo, obłogowane podwójnym obłogiem naturalnym wypełnienie ramy stanowi termoizolacyjny panel (płyta warstwowa) 44 mm z dwustronnymi naklejkami ze sklejek wodoodpornych z wyfrezowanymi wzorami lub szybą zespoloną Wykończenie: system czteropowłokowy impregnacja w osobnym procesie trzykrotne malowanie metodą hydrodynamiczną farbami wodorozcieńczalnymi transparentnymi wg palety kolorów WIATRAK lub kryjącymi RAL za dopłatą Ościeżnica: drewno klejone warstwowo o wymiarach 120mm x 65mm próg drewniany okuty listwami aluminiowymi Sposób otwierania: otwieranie na zewnątrz lub do wewnątrz (z listwą okapową nad progiem) Wyposażenie standardowe: cztery wysokiej jakości zawiasy drzwiowe umożliwiające płynną regulację w trzech płaszczyznach zaczep w futrynie zamka głównego regulowany zamek listwowy 4-punktowy zestaw szybowy 4/16/4/16/4 o ograniczonej widoczności refleksyjnej, pakiety płaskie, wypukłe, witrażowe, piaskowe w zależności od modelu drzwi Wyposażenie za dopłatą: klamki, rozetki, wkładki 50/55, wizjer Norma: PN-EN A1 Przenikalność cieplna: 78mm: UD=1,2 W/m 2 K OPIS TECHNICZNY Drzwi posiadają certyfikat KOLORYSTYKA NUSSBAUM DĄB BAGIENNY PALISANDER TEAK ZŁOTY DĄB ORZECH WINCHESTER KASZTAN PALETA RAL 11

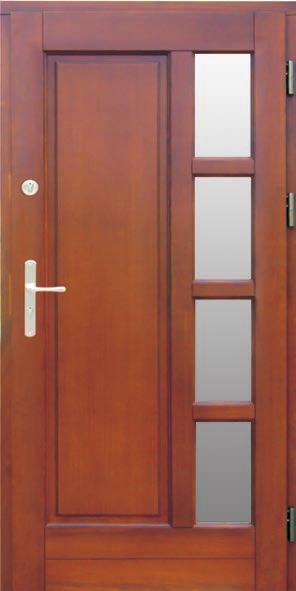

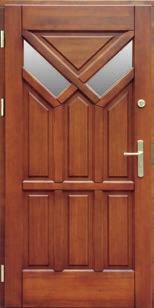

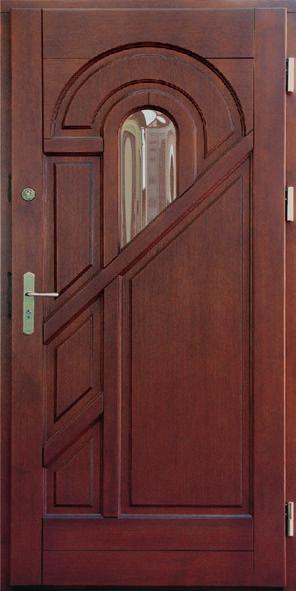

13 DRZWI RAMIAKOWO-PŁYCINOWE 80, 90, 100cm 90, 100cm 90, 100cm nr 1 nr 2 nr 2A 90, 100cm 90, 100cm 80, 90, 100cm nr 2B nr 3 nr

14 80, 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 4B nr 5 nr 5A 90, 100cm 90, 100cm 80, 90, 100cm nr 6 nr 6A nr 7A 13

15 DRZWI RAMIAKOWO-PŁYCINOWE 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 8 nr 9 nr 10 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 11 nr 12 nr

16 OTWÓRZ DRZWI NA JAKOŚĆ!

17 DRZWI RAMIAKOWO-PŁYCINOWE 80, 90, 100cm 90, 100cm 80, 90, 100cm nr 14 nr 15 nr 16 80, 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 16A nr 17 nr 17A 16

18 80, 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 18 nr 19 nr 20 80, 90, 100cm 80, 90, 100cm 90, 100cm nr 21 nr 22 nr

19 DRZWI RAMIAKOWO-PŁYCINOWE 80, 90, 100cm 80, 90, 100cm 80, 90, 100cm nr 24 nr 25 nr 26 80, 90, 100cm 90, 100cm 80, 90, 100cm nr 27 nr 28 nr

20 80, 90, 100cm 90, 100cm 80, 90, 100cm nr 30 nr 31 nr

21 T r w a ł o ś ć w K a ż y m D e t a l u Drzwi płytowe wykończone stalą nierdzewną - ZP8 INOX

22 DRZWI PŁYTOWE SERII ZP - 72mm inox Materiał: sosna, dąb Konstrukcja: grubość skrzydła 72 mm drzwi w systemie przylgowym uszczelnianie w skrzydle oraz ościeżnicy konstrukcja wewnętrzna skrzydła stanowi kratownica drewniana wypełniona pianką polistyrenową o grubości 54 mm ramiak skrzydła wzmocniony stalowym profilem C 40 mm x 20 mm poszycie zewnętrzne skrzydła stanowią wodoodporne sklejki sosna lub dąb Wykończenie: system czteropowłokowy impregnacja w osobnym procesie trzykrotnie malowanie metodą hydrodynamiczną farbami wodorozcieńczalnymi transparentnymi wg palety kolorów WIATRAK lub kryjącymi RAL za dopłatą Ościeżnica: drewno klejone warstwowo o wymiarach 100 mm x 65 mm próg drewniany okuty listwami aluminiowymi Sposób otwierania: otwieranie na zewnątrz lub do wewnątrz (z listwą okapową nad progiem) Wyposażenie standardowe: regulowany zaczep w futrynie zamka głównego trzy wysokiej jakości zawiasy umożliwiające płynną regulację w trzech płaszczyznach zestaw szybowy (6/20/4/20/4) o ograniczonej widoczności refleksyjnej pakiety płaskie, piaskowe w zależności od modelu drzwi Wyposażenie za dopłatą: klamki, rozetki, wkładki 45/55, zamek listwowy Norma: PN-EN A1 Przenikalność cieplna: UD=1,0 W/m 2 K OPIS TECHNICZNY Drzwi posiadają certyfikat KOLORYSTYKA NUSSBAUM DĄB BAGIENNY PALISANDER TEAK ZŁOTY DĄB ORZECH WINCHESTER KASZTAN PALETA RAL 21

23 DRZWI PŁYTOWE SERII ZP 90, 100cm 90, 100cm 90, 100cm ZP 1 INOX ZP 2 ZP 2 INOX 90, 100cm 90, 100cm 90, 100cm ZP 3 INOX ZP 4 ZP 8 INOX 22

24 90, 100cm ZP 11 INOX 23

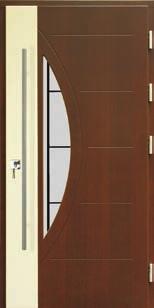

25 F i n e z j a K o n t r a s t ó w Drzwi płytowe model WP6

26 DRZWI PŁYTOWE SERII WP EXCLUSIVE - 78mm inox Uszczelka grzebieniowa Materiał: sosna, dąb Konstrukcja: grubość skrzydła 78 mm drzwi w systemie przylgowym uszczelnianie w skrzydle oraz futrynie konstrukcja wewnętrzna skrzydła stanowi kratownica drewniana wypełniona pianką polistyrenową o grubości 60 mm ramiak skrzydła wzmocniony stalowym profilem C 40 mm x 20 mm poszycie zewnętrzne skrzydła stanowią wodoodporne sklejki sosna lub dąb Wykończenie: system czteropowłokowy impregnacja w osobnym procesie trzykrotnie malowanie metodą hydrodynamiczną farbami wodorozcieńczalnymi transparentnymi wg palety kolorów WIATRAK lub kryjącymi RAL za dopłatą Ościeżnica: drewno klejone warstwowo o wymiarach 120 mm x 65 mm próg drewniany okuty listwami aluminiowymi Sposób otwierania: otwieranie na zewnątrz lub do wewnątrz (z listwą okapową nad progiem) Wyposażenie standardowe: zamek listwowy klasa C o rozstawie 72 mm zaczep w futrynie zamka głównego regulowany mimośrodem cztery wysokiej jakości zawiasy umożliwiające płynną regulację w trzech płaszczyznach zestaw szybowy P4(442/20/4/20/6) o ograniczonej widoczności refleksyjnej pakiety płaskie, piaskowe w zależności od modelu drzwi Wyposażenie za dopłatą: klamki, rozetki, wkładki 50/55 Norma: PN-EN A1 Przenikalność cieplna: UD=0,94 W/m 2 K OPIS TECHNICZNY Drzwi posiadają certyfikat KOLORYSTYKA NUSSBAUM DĄB BAGIENNY PALISANDER TEAK ZŁOTY DĄB ORZECH WINCHESTER KASZTAN PALETA RAL 25

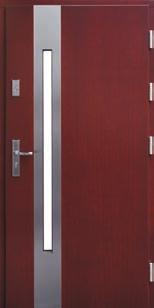

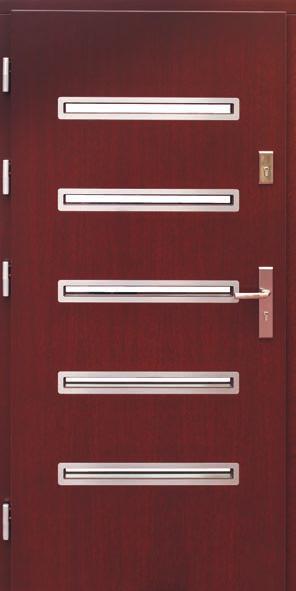

27 DRZWI PŁYTOWE SERII WP EXCLUSIVE 90, 100cm 90, 100cm 90, 100cm WP 1 WP 2 INOX Wzór chroniony prawem autorskim nr WP 3 INOX 90, 100cm 90, 100cm 90, 100cm WP 4 INOX WP 5 INOX WP

28 90, 100cm 90, 100cm 90, 100cm WP 7 INOX WP 8 INOX WP 9 INOX 90, 100cm 90, 100cm 90, 100cm WP 10 INOX WP 11 INOX WP

29 DRZWI PŁYTOWE SERII WP EXCLUSIVE 90, 100cm 90, 100cm 90, 100cm WP 13 WP 13A INOX WP 14 INOX 90, 100cm 90, 100cm 90, 100cm WP 15 INOX 3D WP 16 INOX WP 17 INOX 28

30 90, 100cm 90, 100cm WP 18 ZEBRANO WP

31 DRZWI PŁYTOWE PASYWNE SERII PA inox Uszczelka grzebieniowa OPIS TECHNICZNY Materiał: sosna, dąb Konstrukcja: grubość skrzydła 82 mm drzwi w systemie przylgowym uszczelnianie w skrzydle oraz ościeżnicy konstrukcję wewnętrzną skrzydła stanowi kratownica drewniana wypełniona aerogelem Spaceloft oraz pianką polistyrenową o łącznej grubości 64 mm ramiak skrzydła wzmocniony stalowym profilem C 40 mm x 20 mm poszycie zewnętrzne skrzydła stanowią wodoodporne sklejki sosna lub dąb Wykończenie: system czteropowłokowy impregnacja w osobnym procesie trzykrotnie malowanie metodą hydrodynamiczną farbami wodorozcieńczalnymi transparentnymi wg palety kolorów WIATRAK lub kryjącymi RAL za dopłatą Ościeżnica: drewno klejone warstwowo o wymiarach 120 mm x 65 mm próg drewniany okuty listwami aluminiowymi Sposób otwierania: otwieranie na zewnątrz lub do wewnątrz (z listwą okapową nad progiem) Wyposażenie standardowe: zamek listwowy klasa C o rozstawie 72 mm zaczep w futrynie zamka głównego regulowany mimośrodem cztery wysokiej jakości zawiasy umożliwiające płynną regulację w trzech płaszczyznach Wyposażenie za dopłatą: klamki, rozetki, wkładki 50/55, zawiasy 3D Norma: PN-EN A1 Przenikalność cieplna: UD=0,69 W/m 2 K! Drzwi posiadają certyfikat KOLORYSTYKA NUSSBAUM DĄB BAGIENNY PALISANDER TEAK ZŁOTY DĄB ORZECH WINCHESTER KASZTAN PALETA RAL 30

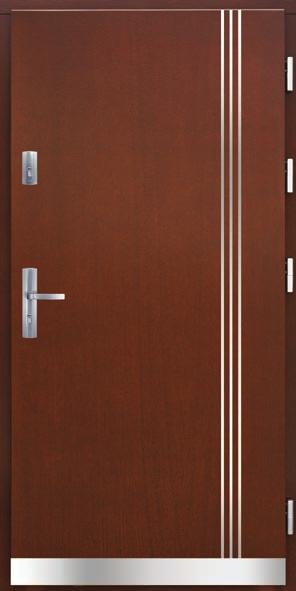

32 90, 100cm 90, 100cm 90, 100cm PA 1 INOX PA 2 INOX PA 3 INOX 31

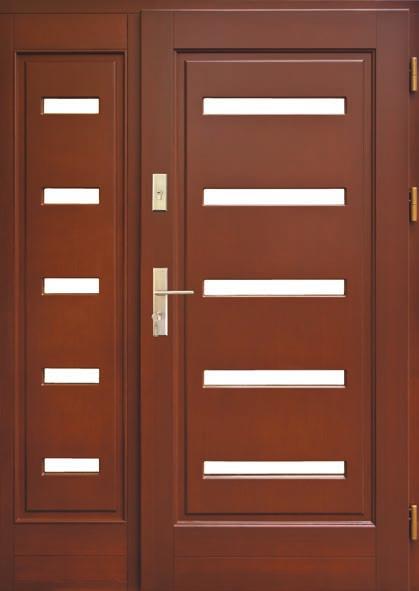

33 S o l i d n o ś ć i E l e g a n c j a Drzwi płytowe z naświetlem bocznym - NS13 Wzór chroniony prawem autorskim nr 18314

34 WYKONANIA NIESTANDARDOWE - PRZYKŁADY NS 1 NS 2 NS 3 NS 4 WSZYSTKIE DRZWI MOGĄ BYĆ WYKONANE Z NAŚWIETLAMI BOCZNYMI LUB GÓRNYMI 33

35 WYKONANIA NIESTANDARDOWE - PRZYKŁADY NS 5 NS 6 NS 7 NS 8 WSZYSTKIE DRZWI MOGĄ BYĆ WYKONANE Z NAŚWIETLAMI BOCZNYMI LUB GÓRNYMI 34

36 NS 9 NS 10 NS 11 NS 12 WSZYSTKIE DRZWI MOGĄ BYĆ WYKONANE Z NAŚWIETLAMI BOCZNYMI LUB GÓRNYMI 35

37 WYKONANIA NIESTANDARDOWE - PRZYKŁADY Wzór chroniony prawem autorskim nr NS 13 NS 14 NS 15 NS 16 WSZYSTKIE DRZWI MOGĄ BYĆ WYKONANE Z NAŚWIETLAMI BOCZNYMI LUB GÓRNYMI 36

38 INFORMACJE TECHNICZNE Drzwi dwuskrzydłowe lewe Drzwi dwuskrzydłowe prawe Drzwi lewe Drzwi prawe zewnętrzna szerokość ościeżnicy - 101cm szerokość w świetle ościeżnicy - 88cm Drzwi ramiakowo-płycinowe oraz płytowe ZP szerokość otworu w murze cm zewnętrzna szerokość ościeżnicy - 103cm szerokość w świetle ościeżnicy - 90cm Drzwi płytowe WP EXCLUSIVE oraz PA szerokość otworu w murze cm 37

39 AKCESORIA KLAMKI METAL-BUD KLAMKI AXA GAJA TOPAZ ZEUS GAŁKO-KLAMKI PRESTIGE HAGA POCHWYTY PROFILO LINEA LINEA LEGNO ARCO ZAMKI zamek 3 punktowy automatyczny zamek 4 punktowy SAMOZAMYKACZ CHOWANY 38

40 SZKLENIE - WITRAŻE Drzwi nr 5 Drzwi nr Drzwi nr 4b oraz

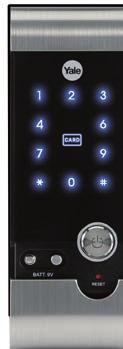

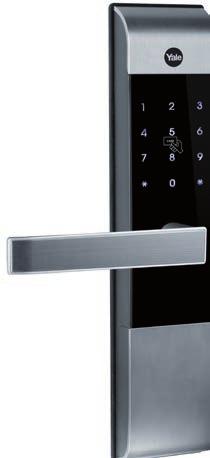

41 ELEKTRONICZNE ZAMKI SZYFROWE Nowa generacja zamków elektronicznych Yale Unikalny inteligentny panel dotykowy YDM 4109 YDM 3109 YDR 3110 Zamek główny Skaner linii papilarnych Panel dotykowy Wkładka DIN Zamek wpuszczany w zestawie Zamek główny Karty zbliżeniowe RF Panel dotykowy Wkładka DIN Zamek wpuszczany w zestawie Zamek dodatkowy Karty zbliżeniowe RF Panel dotykowy Nawierzchniowy zamek wewnętrzny w zestawie INTELIGENTNY PANEL DOTYKOWY -- Uruchamiany dotknięciem całej dłoni -- Jasne podświetlenie LED -- Powiadomienia i informacje na panelu SZYFROWANIE KODU -- System ukrywania prawidłowego kodu ALARM -- System alarmu informujący o włamaniu / zniszczeniu INSTRUKCJE GŁOSOWE -- Dostępne w języku angielskim dla modelu YDM4109

42 PPHU WIATRAK Łukasz Wiatrak Jastrząb ul. Szydłowiecka 139A tel./faks: (+48) Przedstawiciel handlowy:
