1 OTWOCK Elektronika i Elektromedycyna PRODUCENT aparatów do fizykoterapii Jesteśmy z Wami od 1986 roku! Elektroterapia Magnetoterapia Laseroterapia Ultradźwięki Terapia CO 2

2

3 Spis Treści O firmie Porównanie aparatów 2 3 Aparaty wieloterapiowe Multitronic MT-4 Elektroterapia + Laser Solatronic SLE Elektroterapia + Ultradźwięki + Laser Solatronic SL-3 Ultradźwięki + Laser Magnetronic MF-24 Magnetoterapia + Laser Laseroterapia Lasertronic LT-3 Akcesoria Skaner laserowy Ultradźwięki Sonotronic US-2 Akcesoria Elektroterapia Multitronic MT-4 Multitronic MT-3 Interdynamic ID-4C Diatronic DT-7B Akcesoria Magnetoterapia Magnetronic MF-24 Magnetronic MF-12 Akcesoria do magnetoterapii Magnetronic MF Terapia CO CARBObed Stoliki 23 24

4 EiE Otwock - już ponad 30 lat razem!!! TRADYCJA Firmę Elektronika i Elektromedycyna założono w Otwocku w 1986 roku. Przez ponad 30 lat wprowadziliśmy do użytku więcej niż dwadzieścia tysięcy urządzeń różnych typów i kilku generacji. Nasze aparaty pracują we wszystkich regionach Polski i w wielu miejscach za granicą. NOWOCZESNOŚĆ Tworząc nasze urządzenia wykorzystujemy doświadczenie zdobyte przez naszą firmę, postępując jednocześnie z duchem czasu. Najnowsza generacja naszych aparatów ma oryginalne wzornictwo - własne obudowy wtryskowe oraz kolorowe ekrany graficzne z panelem dotykowym. Duży nacisk kładziemy na łatwość użytkowania wykonywanie większości czynności jest intuicyjne i nie wymaga uczenia się na pamięć instrukcji obsługi. NIEZAWODNOŚĆ Nasze aparaty przeznaczone są do pracy ciągłej niejednokrotnie wykorzystywane są w placówkach na 2 zmiany przez okrągły rok. Takie użytkowanie nie stanowi dla nich żadnego wyzwania. W utrzymaniu urządzeń w ruchu pomaga też rozległa sieć kilkudziesięciu autoryzowanych serwisów w całym kraju. 2

5 PORÓWNANIE APARATÓW Porównanie aparatów do 4 podstawowych terapii Aparat Terapie Elektroterapia Laser Ultradźwięki Magnetoterapia Zabiegi jednocześnie Wyświetlacz Obejrzyj Multitronic MT-4 2 kanały 1 kanał 2 kolorowy, graficzny, dotykowy 4,3 s.4 Multitronic MT-3 2 kanały 1 znakowy 9mm s.14 Interdynamic ID-4C 1 kanał 1 cyfrowy LED Diatronic DT-7B 1 kanał 1 cyfrowy LED s.15 s.15 Lasertronic LT-3 2 kanały 2 kolorowy, graficzny, dotykowy 4,3 s.8 Sonotronic US-2 1 kanał 2 gniazda 1 kolorowy, graficzny, dotykowy 4,3 s.12 Solatronic SL-3 1 kanał 1 kanał 2 kolorowy, graficzny, dotykowy 4,3 s.11 Solatronic SLE 1 kanał 1 kanał 1 kanał 2 kolorowy, graficzny, dotykowy 4,3 s.6 Magnetronic MF-24 1 kanał 2 kanały 4 gniazda 5 kolorowy, graficzny, dotykowy 5,7 s.18 Magnetronic MF-12 1 kanał 2 gniazda 2 kolorowy, graficzny, dotykowy 4,3 s.19 Magnetronic MF-8 1 kanał 1 cyfrowy LED s.22 3

6 ELEKTROTERAPIA / LASEROTERAPIA NOWOŚĆ! Multitronic MT-4 Dwukanałowa elektroterapia z opcją laseroterapii Aparat Multitronic MT-4 umożliwia wykonywanie następujących zabiegów elektroterapii: prądami interferencyjnymi: statycznym (klasycznym), dynamicznym, izoplanarnym, wektorem dipolowym, 2-przewodowym (premodulowanym) oraz przerywanym prądami diadynamicznymi wg Bernarda typu DF, MF, RS, MM, CP, LP, CPiso, LPiso (z ustawienieniem sekwencji) stymulacji porażeń (prądy średniej częstotliwości, modulowane w kształcie trójkąta, prostokąta, trapezu i sinusoidy - każdy unipolarny i bipolarny) stymulacji porażeń spastycznych (tonoliza) w systemie dwukanałowym stymulacji TENS: standardowa, asymetryczna, przemienna; również tzw. modulacja drażniąca stymulacji TENS BURST (wybuchowy) stymulacji HV (wysokonapięciowa) stymulacji wg Kotz a (rosyjska stymulacja) prądem Träberta (UR) (2-5) mikroprądami prądem faradycznym i neofaradycznym falami różnego typu z szeroką regulacją (elektrogimnastyka) jonoforezy i galwanizacji Dane techniczne elektroterapii Prądy INTERFERENCYJNE natężenie prądu RMS częstotliwość interferencyjna Prądy STYMULACYJNE amplituda prądów amplituda impulsu (tonoliza) szerokość impulsu czas przerwy czas opóźnienia (tonoliza) Prądy DIADYNAMICZNE prąd średni dla DF prąd średni dla MF Tryb CV napięcie napięcie dla TENS FALE / ELEKTROGIMNASTYKA czas impulsu czas przerwy obwiednia 0 60 ma Hz ma ma ms ms ms 0 40 ma 0 20 ma V V 0,5 60s 0,5 60s 0 100% Prądy TENS, HV amplituda prądu częstotliwość czas impulsu Prąd KOTZ A amplituda prądu Prąd TRÄBERTA amplituda prądu Prąd GALWANICZNY natężenie prądu MIKOPRĄDY natężenie prądu ma Hz µs ma ma 0 50 ma µa 4

7 Charakterystyka aparatu Nowoczesny aparat do dwukanałowej elektroterapii i biostymulacji laserowej Możliwość wykonywania dwóch zabiegów jednocześnie Kolorowy, dużych rozmiarów (4,3 ) ekran graficzny z panelem dotykowym Przyjazna obsługa przyciskami oraz ekranem dotykowym Ergonomiczne i lekkie sondy Wygodny uchwyt na sondy przy aparacie Nowoczesne wzornictwo aparatu i sond z możliwością doboru kolorystyki przez klienta Gotowe programy zabiegowe dla typowych schorzeń Programy własne - wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Indywidualna regulacja parametrów zabiegowych Funkcja sterowania pracą wentylatora minimalizująca hałas i zużycie energii Liczniki czasu i liczby wykonanych zabiegów Może być używany jako aparat przenośny Funkcje elektroterapii Dwa w pełni niezależne obwody zabiegowe Ustawienie fal różnego typu (elektrogimnastyki) Ustawienie sekwencji prądów diadynamicznych Tryb pracy CC lub CV Funkcja mikroprądów Funkcja testowania elektrod Przyjazna dla obsługi funkcja półautomatycznej elektrodiagnostyki (wyznaczanie krzywej i/t, automatyczne wyliczanie wartości współczynników), wyniki ostatnich 5 badań (z komenatrzem) pozostają w pamięci aparatu Bezpieczna reakcja na zanik napięcia sieci Wykrywanie przerwy w obwodzie zabiegowym Funkcje laseroterapii Praca ciągła i impulsowa Funkcja powtórzeń dawki Czujnik do pomiaru mocy lasera Dane aparatu Dane laserowe klasa urządzenia laserowego 3B czas zabiegu laserowego 1s 99 min Zasilanie (sieć jednofazowa) ~230V 10%, 50 Hz, 70VA Klasa ochronności elektrycznej I typ BF Temperatura otoczenia 10 C 40 C Wilgotność względna do 85% Wymiary 335 x 270 x 125 mm Masa sterownika 3.1 kg Wyposażenie Standardowe: instrukcja użytkowania zestaw elektrod, podkładów wiskozowych, opasek mocujących przewody do elektroterapii bezpieczniki etykiety ostrzegawcze na drzwi Opcjonalne: elektrody różnych typów i inne akcesoria do elektroterapii patrz s.16 głowice laserowe patrz s.9: punktowe S-1N, S-2N, S-3N prysznicowe SP-1, SP-2, SP-3 okulary ochronne do zabiegów laserem torba do przenoszenia aparatu i akcesoriów duży statyw do sond prysznicowych Okulary można zakładać razem z okularami korekcyjnymi 5

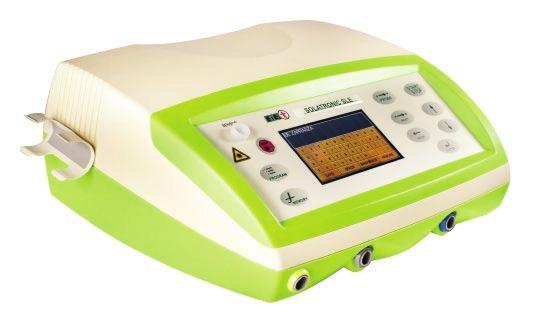

8 ELEKTROTERAPIA / ULTRADŹWIĘKI / LASEROTERAPIA Solatronic SLE Trzy terapie w jednym aparacie Charakterystyka aparatu Nowoczesny aparat do elektroterapii, terapii ultradźwiękowej i laserowej Możliwość wykonywania dwóch zabiegów jednocześnie Możliwość wykonywania zabiegów terapii skojarzonej Kolorowy, dużych rozmiarów (4,3 ) ekran graficzny z panelem dotykowym Przyjazna obsługa przyciskami oraz ekranem dotykowym Ergonomiczne i lekkie sondy Wygodny uchwyt na sondy przy aparacie Nowoczesne wzornictwo aparatu i sond Gotowe programy zabiegowe dla typowych schorzeń Programy własne wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Indywidualna regulacja parametrów zabiegowych Funkcja sterowania pracą wentylatora minimalizująca hałas i zużycie energii Liczniki czasu i liczby wykonanych zabiegów Może być używany jako aparat przenośny Dane techniczne elektroterapii Prądy DIADYNAMICZNE prąd średni dla DF prąd średni dla MF Prądy STYMULACYJNE amplituda prądów Prądy KOTZ A amplituda prądu Prądy TRÄBERTA amplituda prądu 0 40 ma 0 20 ma ma ma ma FALE / ELEKTROGIMNASTYKA czas impulsu czas przerwy obwiednia Prądy TENS, HV amplituda prądu częstotliwość czas impulsu 0,5 60s 0,5 60s 0 100% ma Hz µa Prądy GALWANICZNE natężenie prądu 0 50 ma Prądy INTERFERENCYJNE natężenie prądu RMS częstotliwość interferencyjna 0 60 ma Hz 6

9 Funkcje elektroterapii Ustawianie fal różnego typu (elektrogimnastyki) Ustawianie sekwencji prądów diadynamicznych Przyjazna dla obsługi funkcja półautomatycznej elektrodiagnostyki (wyznaczanie krzywej i/t, automatyczne wyliczanie wartości współczynników), wyniki ostatniego badania pozostają w pamięci aparatu Bezpieczna reakcja na zanik napięcia sieci Wykrywanie przerwy w obwodzie zabiegowym Funkcje terapii ultradźwiękowej Praca ciągła i impulsowa Głowice dwuczęstotliwościowe: 1MHz i 3,3MHz o powierzchni 5cm 2 lub 1cm 2 Wodoszczelne głowice ultradźwiękowe Sygnalizacja świetlna i dźwiękowa kontaktu głowicy ultradźwiękowej z pacjentem Regulacja czułości kontaktu głowicy Funkcje laseroterapii Praca ciągła i impulsowa Funkcja powtórzeń dawki Czujnik do pomiaru mocy lasera Dane aparatu Dane laserowe klasa urządzenia laserowego czas zabiegu laserowego Dane ultradźwiękowe: częstotliwość ultradźwięków maks. moc ciągła 3B 1s 99 min 1MHz lub 3,3MHz 12,5W Hz częstotliwość impulsów tryb pracy emisja ciągła lub impulsowa wypełnienie impulsów zegar zabiegu ultradźwiękowego Zasilanie (sieć jednofazowa) 5 100% 30s 30min ~230V 10%, 50 Hz, 70VA Klasa ochronności elektrycznej I typ BF Temperatura otoczenia 10 C 40 C Wilgotność względna do 85% Wymiary 335 x 270 x 125 mm Masa sterownika 3.5 kg Wyposażenie Standardowe: instrukcja użytkowania zestaw elektrod, podkładów wiskozowych, opasek mocujących przewód do elektroterapii bezpieczniki żel do terapii ultradźwiękowej etykiety ostrzegawcze na drzwi Opcjonalne: elektrody różnych typów i inne akcesoria do elektroterapii patrz s.16 głowice ultradźwiękowe patrz s.13: SU-5: pow. 5cm 2 ; częst. 1MHz lub 3,3MHz SU-1: pow. 1,33cm 2 ; częst. 1MHz lub 3,3MHz głowice laserowe patrz s.9: punktowe S-1N, S-2N, S-3N prysznicowe SP-1, SP-2, SP-3 okulary ochronne do zabiegów laserem torba do przenoszenia aparatu i akcesoriów 7

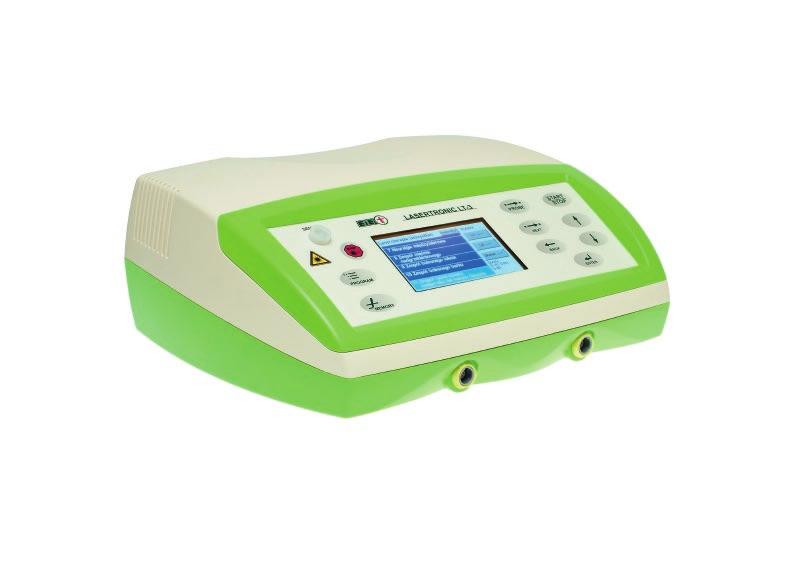

10 LASEROTERAPIA Lasertronic LT-3 Biostymulator laserowy Charakterystyka aparatu Kolorowy, dużych rozmiarów (4,3 ) ekran graficzny z panelem dotykowym Przyjazna obsługa przyciskami oraz ekranem dotykowym Ergonomiczne i lekkie sondy Nowoczesne wzornictwo aparatu i sond Wygodny uchwyt na sondy przy aparacie Gotowe programy zabiegowe dla typowych schorzeń Programy własne wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Indywidualna regulacja parametrów zabiegowych Funkcja powtórzeń dawki Czujnik do pomiaru mocy lasera Funkcja sterowania pracą wentylatora minimalizująca hałas i zużycie energii Liczniki czasu i liczby wykonanych zabiegów Może być używany jako aparat przenośny Gwarancja 2 lata (również na sondy) Wyposażenie Standardowe: instrukcja użytkowania bezpieczniki etykiety ostrzegawcze na drzwi Opcjonalne: głowice laserowe patrz s.9: punktowe S-1N, S-2N, S-3N prysznicowe SP-1, SP-2, SP-3 skaner laserowy SK-1 patrz s.10 okulary ochronne do zabiegów laserem torba do przenoszenia aparatu i akcesoriów duży statyw do sond prysznicowych Dane aparatu Terapeutyczne działanie laseroterapii Zabiegi biostymulacji laserowej stosuje się m.in. w leczeniu: chorób zwyrodnieniowych stawów chorób reumatycznych stanów zapalnych stawów i mięśni neuralgii, zapaleń nerwów stanów pourazowych chorób i zmian skórnych Dane laserowe klasa urządzenia laserowego czas zabiegu laserowego Zasilanie (sieć jednofazowa) 3B 1s 99min ~230V 10%, 50 Hz, 50VA Klasa ochronności elektrycznej I typ B Temperatura otoczenia 10 C 40 C Wilgotność względna do 85% Wymiary 335 x 270 x 125 mm Masa sterownika 2.5 kg 8

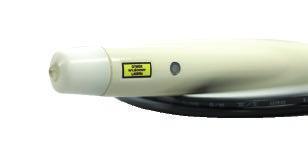

11 SONDY LASEROWE Sondy współpracujące z aparatami typ sondy: S-1N - punktowa IR S-2N - punktowa R S-3N - punktowa IR SP-1 prysznicowa R SP-2 prysznicowa R/IR SP-3 prysznicowa IR Sondy punktowe parametry: 50mW / 905nm 40mW / 660nm 400mW / 808nm 360mW / 660nm 840mW / 660nm i 880nm 1440mW / 808nm tryby pracy: impulsowy duża moc impulsu (50W) ciągły i impulsowy z regulacją mocy ciągły i impulsowy z regulacją mocy ciągły i impulsowy z regulacją mocy ciągły i impulsowy z regulacją mocy ciągły i impulsowy z regulacją mocy typ sondy: długość fali świetlnej moc impulsu moc średnia zakres regulacji mocy częstotliwość energia impulsu szerokość impulsu S-1N 905 nm 50 W 50 mw (1 50) mw Hz 10 µj 200ns S-2N 660 nm 40 mw 40 mw (1 40) mw Hz - - S-3N 808 nm 400 mw 400 mw (1 400) mw Hz - - Sondy prysznicowe typ sondy: długość fali świetlnej liczba diod moc jednej diody moc całkowita ciągła zakres regulacji mocy częstotliwość powierzchnia zabiegu SP nm 9 40 mw 360 mw (10 360) mw 660 nm 5 40 mw SP nm mw 840 mw (10 840) mw Hz 50 cm 2 SP nm mw 1440 mw ( ) mw Sondy prysznicowe są przeznaczone do zabiegów na większych powierzchniach. W wyposażeniu znajduje się mały statyw ułatwiający pracę przy użyciu sondy. Wygodne, lekkie i estetyczne sondy laserowe Opcjonalny duży statyw Okulary można zakładać razem z okularami korekcyjnymi 9

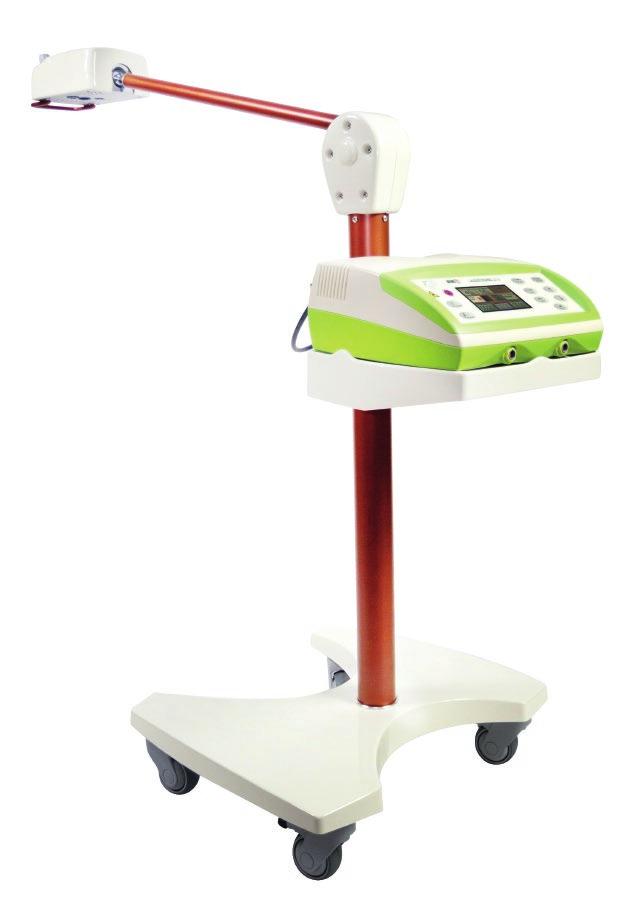

12 LASEROTERAPIA Skaner laserowy SK-1 Terapia laserowa większych powierzchni Skaner jest przeznaczony do współpracy z aparatem Lasertronic LT-3 Charakterystyka aplikatora Nowoczesny skaner laserowy Laser podczerwony IR 808nm / 400mW ( na wyjściu ) Laser czerwony R 660nm / 80mW ( na wyjściu ) Ogranicznie strat energii przy odbiciach zwiększa efektywną dawkę zabiegową Równomierne naświetlanie całej powierzchni (radykalna redukcja prześwietleń ) Aplikator sterowany przez aparat Lasertronic LT-3 Kształty pola zabiegowego Prostokąt równomierny Elipsa równomierna Przemiatanie linią równomierną Prostokąt przemiatany krzywymi Kształt dowolny użytkownika Parametry Moc całkowita 480mW Źródło IR: 808nm / 400mW Źródło R: 660nm / 80mW Zakres ruchu ramienia 60cm do 140cm Powierzchnia zabiegowa 400cm 2 (przy 50cm nad pacjentem) Automatyczny pomiar odległości: 5-100cm Max. różnica gęstości mocy w polu zabiegowym (kształty równomierne) ± 10% Funkcje Automatyczny pomiar odległości i wyliczanie powierzchni Automatyczna stabilizacja rozmiaru pola zabiegowego Płynne ustawianie pozycji głowicy, z automatyczną blokadą Szybkie nastawianie wielkości pola zabiegowego przy użyciu pokręteł Zestaw wbudowanych kształtów pola zabiegowego Możliwość ustawienia własnego kształtu pola zabiegowego Mobilny statyw skanera z półką na aparat 10

13 ULTRADŹWIĘKI / LASEROTERAPIA Solatronic SL-3 Dwie terapie w jednym aparacie Charakterystyka aparatu Nowoczesny aparat do terapii ultradźwiękowej i laserowej Możliwość wykonywania dwóch zabiegów jednocześnie Kolorowy, dużych rozmiarów (4,3 ) ekran graficzny z panelem dotykowym Przyjazna obsługa przyciskami oraz ekranem dotykowym Ergonomiczne i lekkie sondy Wygodny uchwyt na sondy przy aparacie Nowoczesne wzornictwo aparatu i sond Gotowe programy zabiegowe dla typowych schorzeń Programy własne wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Indywidualna regulacja parametrów zabiegowych Funkcja sterowania pracą wentylatora minimalizująca hałas i zużycie energii Liczniki czasu i liczby wykonanych zabiegów Może być używany jako aparat przenośny Funkcje laseroterapii Praca ciągła i impulsowa Funkcja powtórzeń dawki Czujnik do pomiaru mocy lasera Funkcje terapii ultradźwiękowej Praca ciągła i impulsowa Głowice dwuczęstotliwościowe: 1MHz i 3,3MHz o powierzchni 5cm 2 lub 1cm 2 Wodoszczelne głowice ultradźwiękowe Regulacja czułości kontaktu głowicy Sygnalizacja świetlna i dźwiękowa kontaktu głowicy ultradźwiękowej z pacjentem Dane aparatu Dane laserowe klasa urządzenia laserowego czas zabiegu laserowego Dane ultradźwiękowe: częstotliwość ultradźwięków maks. moc ciągła 3B 1s 99min 1MHz lub 3,3MHz 12,5W Hz częstotliwość impulsów tryb pracy emisja ciągła lub impulsowa wypełnienie impulsów 5 100% zegar zabiegu ultradźwiękowego 30s 30min Zasilanie (sieć jednofazowa) ~230V 10%, 50 Hz, 70VA Klasa ochronności elektrycznej I typ B Wymiary Masa sterownika 335 x 270 x 125 mm 2.5 kg Wyposażenie Standardowe: żel do terapii ultradźwiękowej instrukcja użytkowania etykiety ostrzegawcze na drzwi bezpieczniki Opcjonalne: głowice ultradźwiękowe patrz s.13: SU-5: 5cm 2 / 1MHz lub 3,3MHz SU-1: 1,33cm 2 / 1MHz lub 3,3MHz głowice laserowe patrz s.9: punktowe S-1N, S-2N, S-3N prysznicowe SP-1, SP-2, SP-3 okulary ochronne do zabiegów laserem torba do przenoszenia aparatu i akcesoriów duży statyw do sond prysznicowych 11

14 ULTRADŹWIĘKI Sonotronic US-2 Nowoczesny aparat do terapii ultradźwiękami Charakterystyka aparatu Duży (4,3 ) kolorowy graficzny wyświetlacz z panelem dotykowym Przyjazna obsługa przyciskami oraz ekranem dotykowym Głowice dwuczęstotliwościowe: 1MHz i 3,3MHz o powierzchni 5cm 2 lub 1cm 2 Praca ciągła i impulsowa Ergonomiczne i lekkie głowice zbiegowe Wygodny uchwyt na głowice przy aparacie Głowice wodoodporne Regulacja czułości kontaktu głowicy Sygnalizacja świetlna i dźwiękowa kontaktu głowicy z pacjentem Gotowe programy zabiegowe dla typowych schorzeń Programy własne wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Indywidualna regulacja parametrów zabiegowych Funkcja sterowania pracą wentylatora minimalizująca hałas i zużycie energii Liczniki czasu i liczby wykonanych zabiegów Programy własne wygodny panel zapisu przez terapeutę (klawiatura ekranowa) Może być używany jako aparat przenośny Terapeutyczne działanie ultradźwięków Zabiegi terapii ultradźwiękowej stosuje się m.in. w leczeniu: chorób zwyrodnieniowych stawów zespołów bólowych stanów pourazowych, złamań, naderwań i stłuczeń owrzodzeń, blizn, przykurczy stanów zapalnych chorób reumatycznych nerwobóli, zapaleń nerwów wybranych chorób wewnętrznych Dane aparatu Dane ultradźwiękowe: częstotliwość ultradźwięków maks. moc ciągła 1MHz lub 3,3MHz 12,5W Hz częstotliwość impulsów tryb pracy emisja ciągła lub impulsowa wypełnienie impulsów 5 100% Czas zabiegu 30s 30min Zasilanie (sieć jednofazowa) ~230V 10%, 50 Hz, 70VA Klasa ochronności elektrycznej I typ B Wymiary 335 x 270 x 125 mm Masa sterownika 2.5 kg Wyposażenie Standardowe: żel do terapii ultradźwiękowej instrukcja użytkowania bezpiecznik Opcjonalne: głowice ultradźwiękowe patrz s.13: SU-5: 5cm 2 / 1MHz lub 3,3MHz SU-1: 1,33cm 2 / 1MHz lub 3,3MHz torba do przenoszenia aparatu i akcesoriów mały statyw do głowic (zabiegi w wodzie) 12

15 GŁOWICE ULTRADŹWIĘKOWE Wygodne, lekkie i estetyczne głowice zabiegowe SU-1 SU-5 Dane głowic ultradźwiękowych Głowica ultradźwiękowa powierzchnia terapeutyczna częstotliwość ultradźwięków maks. gęstość mocy ciągłej szczytowa gęstość mocy impulsu SU-1 1,33cm 2 1MHz lub 3,3MHz 2,5W/cm 2 3,0W/cm 2 SU-5 5cm 2 1MHz lub 3,3MHz 2,5W/cm 2 3,0W/cm 2 13

16 ELEKTROTERAPIA Multitronic MT-3 Uniwersalny 2-kanałowy aparat do elektroterapii Aparat Multitronic MT-3 umożliwia wykonywanie zabiegów: prądami interferencyjnymi: statycznym (klasycznym), dynamicznym, 2-przewodowym (premodulowanym) oraz przerywanym prądami diadynamicznymi wg Bernarda typu DF, MF, RS, MM, CP, LP, CPiso, LPiso (z ustawianiem sekwencji) stymulacji porażeń (prądy średniej częstotliwości, modulowane w kształcie trójkąta, prostokąta, trapezu i sinusoidy każdy unipolarny i bipolarny) stymulacji porażeń spastycznych (tonoliza) w systemie dwukanałowym stymulacji TENS, również tzw. modulacja drażniąca stymulacji TENS BURST (wybuchowy) stymulacji HV (wysokonapięciowa) stymulacji wg Kotz a (rosyjska stymulacja) prądem Träberta (UR) (2-5) prądem faradycznym i neofaradycznym falami różnego typu z szeroką regulacją (elektrogimnastyka) jonoforezy i galwanizacji Charakterystyka aparatu Nowoczesne wzornictwo z możliwością doboru kolorystyki przez użytkownika Gotowe parametry zabiegów dla typowych schorzeń (ponad 100 pozycji) Własne ustawienia parametrów zabiegu wybranych przez obsługę (50 pozycji) Indywidualna regulacja parametrów zabiegu Ustawianie sekwencji prądów diadynamicznych Dwa obwody zabiegowe (niezależna regulacja amplitudy) Funkcja półautomatycznej elektrodiagnostyki (wyznaczanie krzywej i/t, automatyczne wyliczanie wartości współczynników), wyniki ostatniego badania pozostają w pamięci aparatu Dużych rozmiarów ekran ciekłokrystaliczny ułatwiający odczyt parametrów Bezpieczna reakcja na zanik napięcia sieci Wykrywanie przerwy w obwodzie zabiegowym Liczniki czasu i liczby zabiegów Może być używany jako aparat przenośny Wyposażenie Zestaw elektrod patrz s.16, podkładów wiskozowych, opasek mocujących, przewodów, instrukcja. Dane techniczne elektroterapii Prądy DIADYNAMICZNE prąd średni dla DF prąd średni dla MF zmiana natężenia prądu MF przy isodynamii Prądy INTERFERENCYJNE natężenie prądu RMS częstotliwość interferencyjna Prądy STYMULACYJNE amplituda prądów amplituda impulsu (tonoliza) szerokość impulsu czas przerwy czas opóźnienia (tonoliza) FALE / ELEKTROGIMNASTYKA czas impulsu czas przerwy obwiednia Prądy TENS, HV amplituda prądu częstotliwość czas impulsu Prądy KOTZ A amplituda prądu Prądy TRÄBERTA amplituda prądu Prądy GALWANICZNE natężenie prądu Zasilanie Masa aparatu 0 30 ma 0 15 ma 87,5% 0 60 ma Hz ma ma ms ms ms 0,5 60s 0,5 60s 0 100% ma Hz µa ma ma 0 50 ma 230V / 50Hz / 70VA 3 kg 14

17 ELEKTROTERAPIA Interdynamic ID-4C Klasyczny aparat do aktywizacji ruchowej Aparat Interdynamic ID-4C umożliwia wykonywanie zabiegów: prądami interferencyjnymi wg Nemeca: statycznymi dynamicznymi przerywanymi jonoforezy galwanizacji Dane aparatu Natężenie prądu RMS 0 50 ma Częstotliwość interferencyjna Hz Prąd galwaniczny 0 20 ma Zasilanie 230V / 50Hz / 50VA Masa aparatu 2.5 kg Wyposażenie: Zestaw elektrod patrz s.16, podkładów wiskozowych, opasek mocujących, przewodów, instrukcja. Diatronic DT-7B Klasyczny aparat do terapii przeciwbólowych Aparat Diatronic DT-7B umożliwia wykonywanie zabiegów: prądami diadynamicznymi wg Bernarda typu DF, MF, RS, MM, CP, LP - z isodynamią jonoforezy galwanizacji Dane aparatu Natężenie prądu: prąd średni dla DF prąd średni dla MF 0 26 ma 0 13 ma Zmiana natężenia prądu MF przy isodynamii % Prąd galwaniczny 0 20 ma Zasilanie 230V / 50Hz / 50VA Masa aparatu 2.5 kg Wyposażenie: Zestaw elektrod patrz s.16, podkładów wiskozowych, opasek mocujących, przewodów, instrukcja. 15

18 WYPOSAŻENIE DO ELEKTROTERAPII Terapeutyczne działanie elektroterapii Prądy elektryczne znajdują zastosowanie w leczeniu m.in.: zespołów bólowych narządu ruchu chorób zwyrodnieniowych stawów zaburzeń krążenia obwodowego stanów pourazowych: skręcenia stawów, stłuczenia tkanek miękkich nerwobóli zespołów naczyniowych zapaleń okołostawowych chorób zwyrodnieniowych stawów zaników mięśni porażeń nerwów źle gojących się ran utrudnionego zrostu kostnego Można je też zastosować w: stymulacji mięśni w zanikach prostych, niedowładach, przykurczach usprawnianiu chorych z urazami neurologicznymi odbudowie napięcia mięśniowego po urazie lub operacji selektywnej stymulacji przeciwbólowej elektrogimnastyce mięśni zdrowych w celu zwiększenia siły i masy mięśniowej Pokazane są przykładowe akcesoria. Pełna oferta jest dostępna na naszej stronie Torba na aparaty Większość naszych aparatów może być wykorzystywana jako przenośne w terapii domowej u pacjenta. Sugerujemy korzystanie z naszej torby, w której wygodnie i bezpiecznie można przenosić urządzenia i akcesoria. podłączenie na 2mm i 4mm podkład P-75 podkład P-50 elektroda E-S 75 elektroda E-S 50 16

19 elektroda E-8D elektroda E-4D elektroda E-4M elektroda E-A 75 elektroda E-A 50 kabel K-4 eletroda E-P opaska O-R1S opaska O-R2 kabel K-2L 17

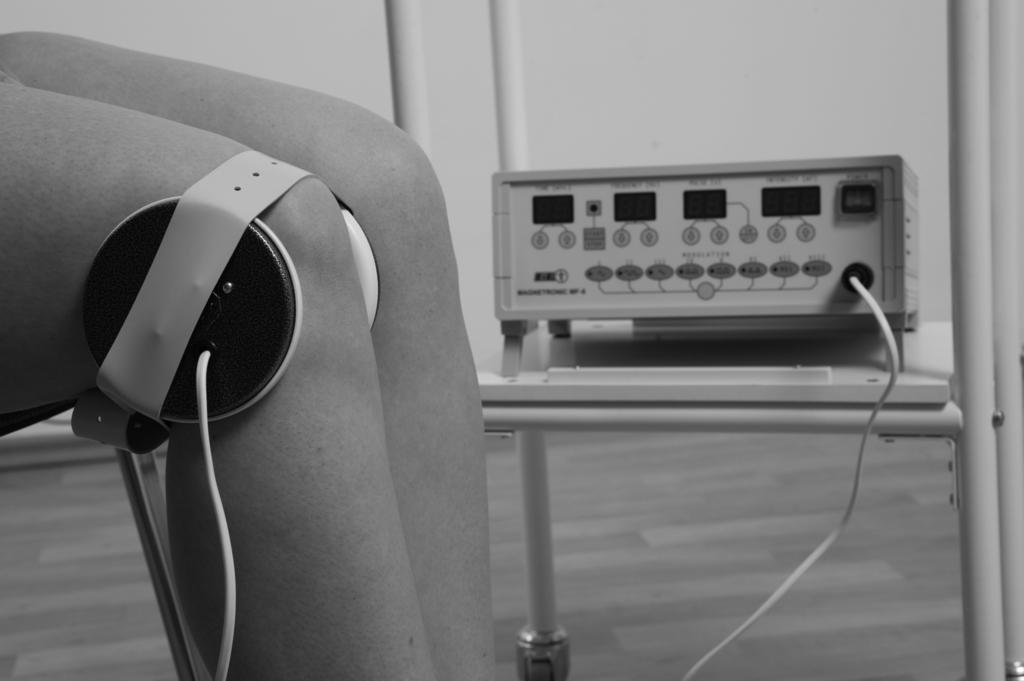

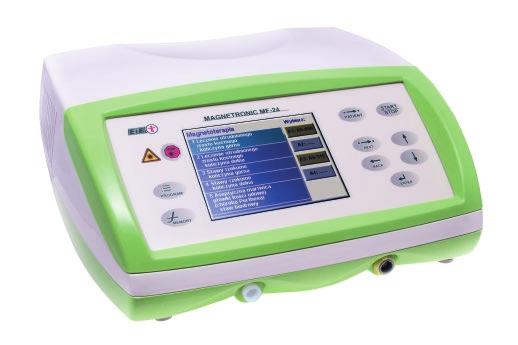

20 MAGNETOTERAPIA Magnetronic MF-24 Wielokanałowy aparat do magnetoterapii i laseroterapii Funkcjonalność 5 zabiegów jednocześnie! W aparacie zastosowano innowacyjny system sterowania - każdy aplikator ma swój własny zegar zabiegowy i może być włączany niezależnie od pozostałych. Umożliwia to wykonywanie 4 zabiegów magnetoterapii niezależnych w czasie (po 2 na kanał) oraz 1 zabiegu laseroterapii (łącznie 5 zegarów zabiegowych). 2 niezależne kanały magnetoterapii z osobnymi ustawieniami parametrów W każdym podłączenie na 2 aplikatory Niezależny kanał do laseroterapii - możliwość wykonywania zabiegów sondą laserową. Estetyka Nowoczesne wzornictwo sterownika Oryginalne wzornictwo aplikatorów Całość tworzy niepowtarzalny zestaw Możliwość dobrania kolorystyki według potrzeb (opcjonalnie). Gotowe programy zabiegowe dla typowych schorzeń Programy własne możliwość zapisywania własnych programów zabiegowych przez terapeutę. Częstotliwość zmian pola Hz Zmiana indukcji pola Czas impuls / przerwa Zasilanie Masa aparatu Rozmiar sterownika 18 Szeroki zakres częstotliwości pracy pola magnetycznego od 1 do 100Hz Programy MX1 i MX2 automatyczna zmiana modulacji Mały ciężar aparatu Regulacja mocy lasera w szerokim zakresie od 1 do 400mW Automatyczne wykrywanie rodzaju podłączonego aplikatora sinusoida, prostokąt, trójkąt unipolarne i bipolarne MX1 - kolejna zmiana kształtów, przy stałej częstotliwości MX2 - kolejna zmiana kształtów, z jednoczesną zmianą częstotliwości Wyposażenie Dane aparatu magnetycznego Dodatkowe zalety Kształty zmian pola magnetycznego Przyjazna obsługa magnetycznego Indywidualna regulacja wszystkich parametrów zabiegowych. Kolorowy, dużych rozmiarów (5,7 ) ekran graficzny z panelem dotykowym. Obsługa przyciskami oraz ekranem dotykowym mt 0,5 8s 230V / 50Hz / 400W 6,2 kg 364 x 335 x 142 mm Opcjonalne: patrz s.20: aplikatory szpulowe o różnych rozmiarach, aplikatory płaskie, leżanka lub podnośnik do dużego aplikatora, stoliki pod aplikatory i aparat, sondy laserowe, okulary ochronne dla pacjenta i obsługi (do lasera). Dostępne sondy laserowe patrz s.9: punktowe S-1N, S-2N, S-3N prysznicowe SP-1, SP-2, SP-3

21 Magnetronic MF-12 Nowoczesny aparat do magnetoterapii Funkcjonalność 2 niezależne w czasie zabiegi. W aparacie zastosowano innowacyjny system sterowania każdy aplikator ma swój własny zegar zabiegowy i może być włączany niezależnie od drugiego. Umożliwia to wykonywanie 2 zabiegów magnetoterapii w różnym czasie przy tych samych parametrach zabiegu. Podłączenie na 2 aplikatory Estetyka Nowoczesne wzornictwo sterownika Oryginalne wzornictwo aplikatorów Całość tworzy niepowtarzalny zestaw Możliwość dobrania kolorystyki według potrzeb (opcjonalnie) Przyjazna obsługa Gotowe programy zabiegowe dla typowych schorzeń Programy własne możliwość zapisywania własnych programów zabiegowych przez terapeutę. Indywidualna regulacja wszystkich parametrów zabiegowych. Kolorowy, dużych rozmiarów (4,3 ) ekran graficzny z panelem dotykowym. Obsługa przyciskami oraz ekranem dotykowym. Dodatkowe zalety Szeroki zakres częstotliwości pracy pola magnetycznego od 1 do 100Hz Programy MX1 i MX2 automatyczna zmiana modulacji Automatyczne wykrywanie rodzaju podłączonego aplikatora Mały ciężar aparatu Kształty zmian pola magnetycznego sinusoida, prostokąt, trójkąt unipolarne i bipolarne MX1 - kolejna zmiana kształtów, przy stałej częstotliwości MX2 - kolejna zmiana kształtów, z jednoczesną zmianą częstotliwości Wyposażenie Opcjonalne: patrz s.20: aplikatory szpulowe o różnych rozmiarach, aplikatory płaskie, leżanka lub podnośnik do dużego aplikatora, stoliki pod aplikatory i aparat. Dane aparatu Częstotliwość zmian pola magnetycznego Hz Zmiana indukcji pola magnetycznego Czas impuls / przerwa Zasilanie Masa aparatu Rozmiar sterownika 0 20 mt 0,5 8s 230V / 50Hz / 200W 4,4 kg 335 x 270 x 125 mm 19

22 MAGNETOTERAPIA / AKCESORIA DO MAGNETOTERAPII Aparaty typu Magnetronic przeznaczone są do terapii pulsującym polem magnetycznym niskiej częstotliwości. Przykładowe zastosowania pola magnetycznego niskiej częstotliwości: schorzenia ortopedyczne schorzenia neurologiczne zaburzenia układu krążenia choroby narządu ruchu choroby układu nerwowego silne działanie przeciwbólowe utrudnione gojenie się ran bóle głowy, migreny, zapalenia oskrzeli i zatok zapobieganie stanom zapalnym aplikator AS-200K stolik S-200N stolik S-315N aplikator AS-315K aplikator AS-600K aplikator AP-100 leżanka L-6 zielona 20

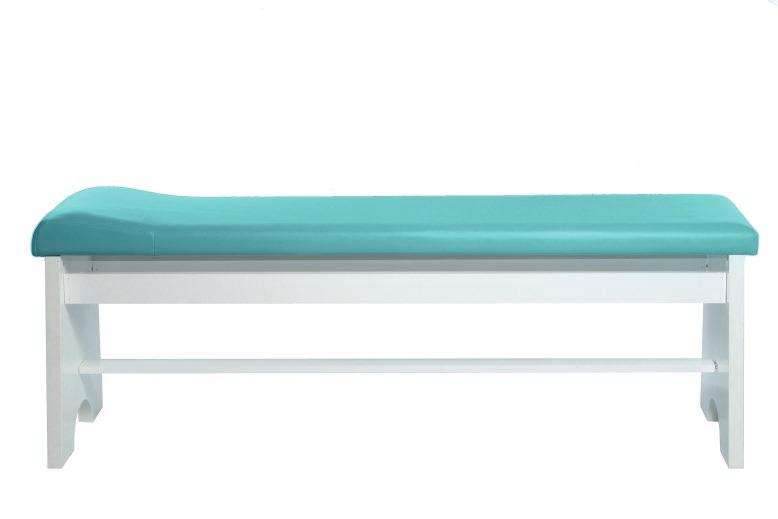

23 stolik SL-6 leżanka L-6 piaskowa podnośnik aplikator AS-200N aplikator AS-315N aplikator AS-600N aplikator APP-100 aplikator AP-2D aplikator AP-1D 21

24 MAGNETOTERAPIA Magnetronic MF-8 Przenośny aparat do magnetoterapii Charakterystyka aparatu Może być wykorzystany jako aparat przenośny 5 aplikatorów do wyboru, w tym różnego rozmiaru aplikatory płaskie Specjalizowane aplikatory do terapii okolic głowy, małych powierzchni ciała i kończyn Płynna regulacja aplikatora AST-2 względem okolic głowy Możliwość wykorzystania cewek aplikatora AST-2 po odłączeniu od statywu Bardzo korzystna cena w stosunku do większych aparatów Przykładowe zastosowanie aplikatora AST-2 Zapalenie zatok obocznych nosa Zapalenie zatok szczękowych oraz zatoki czołowej Zapalenie migdałów Bóle migrenowe Nerwobóle nerwu trójdzielnego Zabiegi śródstawowe, np. międzypaliczkowe śródręcza, nadgarstkowe, łokciowe, skokowe górne i dolne Przykładowe zastosowanie aplikatorów płaskich Działanie miejscowe w obrażeniach miękkich struktur okołostawowych (stłuczenia, zwichnięcia, skręcenia) Bóle, zmiany i schorzenia zwyrodnieniowe stawów i kręgosłupa Kształty zmian pola magnetycznego sinusoida, prostokąt, trójkąt unipolarne i bipolarne MX1 - kolejna zmiana kształtów, przy stałej częstotliwości MX2 - kolejna zmiana kształtów, z jednoczesną zmianą częstotliwości Aplikator szpulowy Pozwala na wygodne wykonywanie zabiegów na kończynach, będąc jednocześnie znacznie lżejszym niż jego podobne odpowiedniki. Dane aparatu Częstotliwość zmian pola magnetycznego Zmiana indukcji pola magnetycznego aplikatory APE-1, AST-2 aplikator AS-204 (środek geometryczny) aplikator AP-1 (płaski, rozmiar ~A3) aplikator AP-2 (płaski, rozmiar ~A2) Czas impuls / przerwa Zasilanie Masa aparatu 2 50 Hz 0 8 mt 0 4 mt 0 2 mt 0 1 mt 0,5 8s 230V / 50Hz / 50VA 2,5 kg Aplikatory opcjonalne: NOWOŚĆ! Płaski AP-2 Płaski AP-1 Statywowy AST-2 Szpulowy AS-204 Płaski elastyczny APE-1 22

25 TERAPIA CO 2 CARBObed Aparat do suchych kąpieli w CO 2 - odmiana kąpieli kwasowęglowych Zalety suchych kąpieli w CO 2 w porównaniu z kąpielami wodnymi Możliwość wykonywania zabiegu bez rozbierania pacjenta Znacznie mniejsze zużycie gazu Skrócenie czasu przygotowania zabiegu (brak konieczności napełniania i opróżniania wanny) Łatwiejsza instalacja urządzenia (niepotrzebne doprowadzenie i odprowadzenie wody) Skuteczniejsze działanie w wybranych schorzeniach Charakterystyka aparatu Zautomatyzowany przebieg zabiegu Skuteczne i szybkie uszczelnianie komory zabiegowej Automatyczne uzupełnianie CO 2 oraz cyrkulacja gazu Stabilne i wysokie skoncentrowanie gazu na obiekcie zabiegu Automatyczne nawilżanie i ogrzewanie CO 2 zwiększa efektywność zabiegu od momentu jego rozpoczęcia Sygnalizacja dźwiękowa zakończenia zabiegu Temperatura zabiegu regulowana w zakresie C (+/- 1 ) Sygnalizacja dźwiękowa zakończenia zabiegu Kontrolowane odprowadzenie CO 2 po zakończeniu zabiegu Zużycie CO 2 : maksymalnie 18l/min (średnia praktyczna ok. 70 zabiegów z butli 26kg) Mobilna konstrukcja urządzenia Regulowane pochylenie podgłówka Wymiary (dł.x szer.x wys.) 2150 x 700 x 980 mm Wysokość leżyska: 590 mm Zasilanie 230V / 50Hz / 800VA Kąpiele gazowe CO 2 - wskazania Nadciśnienie tętnicze Schorzenia reumatyczne Choroby układu krążenia Zaburzenia krążenia w peryferyjnych naczyniach tętniczych Oparzenia i odmrożenia Hipo - i Hipertonia Owrzodzenia podudzia Gangreny cukrzycowe, arteriosklerotyczne i naczyniokurczowe. 23

26 STOLIKI Prezentujemy Państwu zestaw nowoczesnych stolików do pracy z naszym sprzętem. Stoliki charakteryzuje oryginalne wzornictwo, łatwość utrzymania higieny i zalety ergonomiczne. Można nimi swobodnie operować na dużych, solidnych kółkach i zablokować hamulcami. Stolik S-200N Stolik S-315N Stoliki pod aplikatory do magnetoterapii Stoliki do pracy z aplikatorami posiadają stabilną konstrukcję, ułatwiającą umieszczenie części ciała pacjenta w aplikatorze. Na każdym stoliku umieszczono wygodne oparcie do ułożenia kończyny. Korzystanie z naszych stolików powoduje, że praca z ciężkimi aplikatorami staje się lekka i wygodna. 24

27 Stolik SM-2 Stoliki pod aparaty Stoliki pod aparaty oferujemy w dwóch wersjach, 1- i 2-półkowej. Wersja 1-półkowa posiada tylko górną półkę z wygodnym uchwytem do poruszania stolika oraz miejscem do odkładania przewodów pacjenta. Wersja 2-półkowa umożliwia ustawianie drugiego aparatu, przy czym druga półka może być zamontowana na dowolnej wysokości i pod dowolnym kątem umożliwiając np. pracę na drugim stanowisku zabiegowym z tego samego stolika, lub po prostu ułatwiając dostęp do aparatu. Półki są specjalnie wyprofilowane, co zabezpiecza przed upadkiem aparatu. Stolik SM-1 25

28 OTWOCK Elektronika i Elektromedycyna Sp.J Otwock, ul.zaciszna 2 tel./faks tel malew@eie.com.pl
