1 produkt doskonały Wyroby wibroprasowane pochodzące z zakładów ZPB Kaczmarek charakteryzują się wysokimi parametrami technicznymi i wysokim poziomem jakości, uzyskanymi dzięki nowoczesnej technologii zastosowanej do ich produkcji oraz systemowi za rządzania jakością ISO 9001:2000. W pełni skomputeryzowany proces produkcji pozwala uzyskać wysoką jednorodność mieszanki betonowej i powtarzalność sposobu formowania produktów. Specjalna technologia formowania produktu umożliwia uzyskanie wysokiego stopnia zagęszczenia betonu. Świeżo wyprodukowana kostka może być natychmiast rozformowana i poddawana procesowi dojrzewania. Wszystkie produkowane w ZPB Kaczmarek produkty są objęte systemem deklaracji zgodności. Oznacza to, że każda partia produktu przed udostępnieniem do sprzedaży przechodzi cykl badań pozwalających stwierdzić, czy spełnia wymogi odpowiednich norm i aprobat technicznych. W ramach tych badań sprawdzana jest poprawność ukształtowania wyrobów oraz ich własności mechaniczne. Deklaracja taka jest udostępniana naszym klientom na ży czenie. Oddając w Państwa ręce nowy katalog, mam nadzieję, iż stanie się on źródłem inspiracji i pomoże w dokonaniu właściwego wyboru materiału w planowanych lub już rozpoczętych inwestycjach. Jestem przekonany, że wybór produktów ZPB Kaczmarek pozwoli zrealizować plany i marzenia, a ich jakość zadowoli najbardziej wymagających. Zapraszam do lektury Krzysztof Kaczmarek Prezes Zarządu

2 spis treści piękny dom 7 system dilos 8 system starobruk lubuski 30 system bruk rawicki 38 system milos 42 system rodos 52 system antic 56 system bruk zielonogórski 60 system lido 64 system starobruk wielkopolski 70 system bruk odrzański 78 system via appia 82 system bruk wielkopolski 88 system futura 94 system uni/decor 104 system meba 106 system płyta ażurowa meba duża 108 system via-verde 109

3 inwestor 110 system holland 112 system domino/behaton 116 trylinka / płyta chodnikowa 122 systemy budowlane 124 krawężniki 126 obrzeża chodnikowe / oporniki 130 elementy ściekowe 132 gazony 134 mur łupany / płytka elewacyjna 136 palisady 138 słupki 140 kostka stop 142 płytka chodnikowa stop z wypustami 142 kostka kwadrat / kostka 16x16x kostka tramwajowa 144 bloczek betonowy 144 porady i informacje techniczne 146

4 projektowanie bezpłatny pakiet Jak to działa? Inwestor zamawia projekt Zamówić projekt można u dostawcy materiałów, np. w hurtowni współpracującej z ZPB Kaczmarek. Nasi projektanci ustalają szczegóły Drugim etapem jest wizyta projektantów ZPB Kaczmarek. Celem spotkania jest dokonanie pomiarów, wybranie materiałów, ustalenie preferowanych przez Inwestora rozwiązań. Przygotowanie projektów W oparciu o otrzymane informacje nasi projektanci przygotowują projekty wykonania nawierzchni, wykończenia schodów, tarasów, podjazdów... Integralną częścią projektu jest zestawienie materiałów.

5 usług projektowych Same korzyści: niepowtarzalna aranżacja przestrzeni, fachowe doradztwo, profesjonalny projekt zagospodarowania, zestawienie materiałów, wsparcie w trakcie realizacji. W cenie zakupionego materiału! Pomoc podczas realizacji W trakcie realizacji inwestycji nasi projektanci oraz przedstawiciele są przez cały czas do dyspozycji Inwestora.

6 projektowanie bezpłatny pakiet usług projektowych dla powierzchni już od 150 m 2 asortyment z programu Piękny Dom kilkaset zrealizowanych projektów Bezpłatny pakiet usług projektowych oferowany jest dla inwestorów, którzy planują inwestycję o powierzchni powyżej 150 m², realizowaną z asortymentu programu piękny dom (z wyłączeniem koloru szarego). Skorzystanie z bezpłatnej usługi naszych projektantów wymaga tylko wpłacenia kaucji - odliczanej od ceny zakupionych materiałów. Aby zapewnić najlepszy efekt i umożliwić projektantom ZPB Kaczmarek szybkie podjęcie działań, prosimy o przygotowanie stosownej dokumentacji, takiej jak: plan budynku, istniejące lub projektowane elementy infrastruktury, np. wjazdy, bramy, przyłącza itp., planowany wygląd elewacji oraz innych istotnych danych, które należy uwzględnić w projekcie. Oczywiście, mogą Państwo dokonać na etapie realizacji zmian układu i materiałów. Jedynym warunkiem zaliczenia kaucji na poczet ceny materiałów jest utrzymanie powierzchni inwestycji ponad 150 m². Nasi projektanci są do Państwa dyspozycji: Magdalena Bagińska-Bzowska tel magdalena.baginska@zpbkaczmarek.pl Paulina Śnieżyk tel paulina.sniezyk@zpbkaczmarek.pl Justyna Rupa-Sypniewska tel justyna.sypniewska@zpbkaczmarek.pl system antic system via-appia system dilos system nostalit/starobruk lubuski system futura system nostalit 56/bruk zielonogórski system rodos system bruk wielkopolski

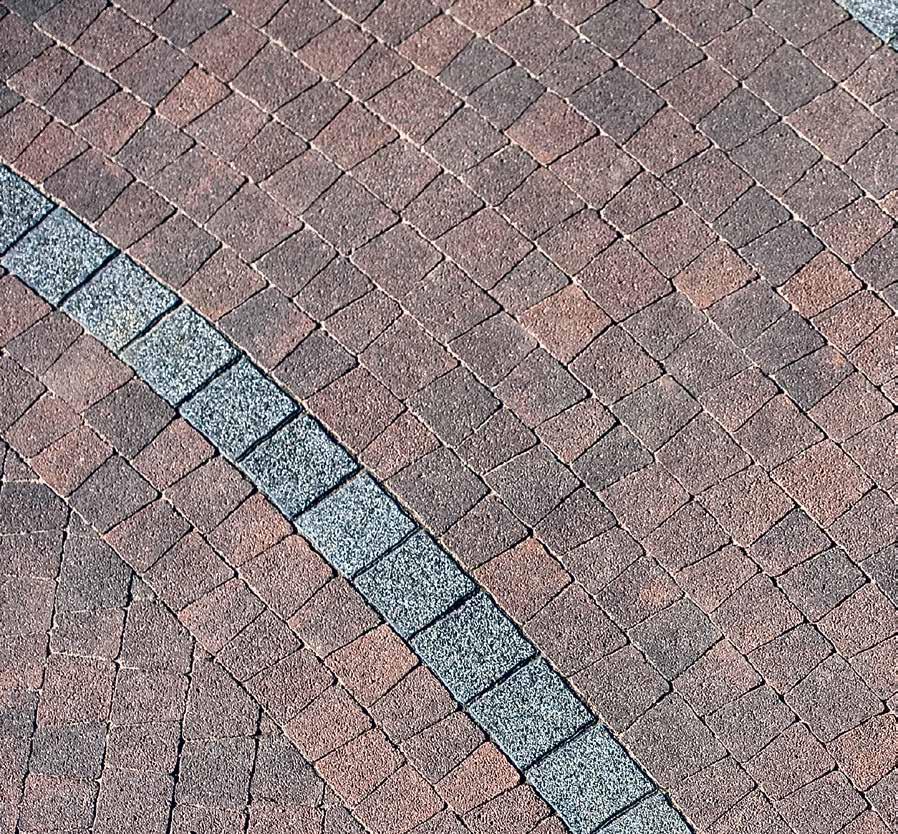

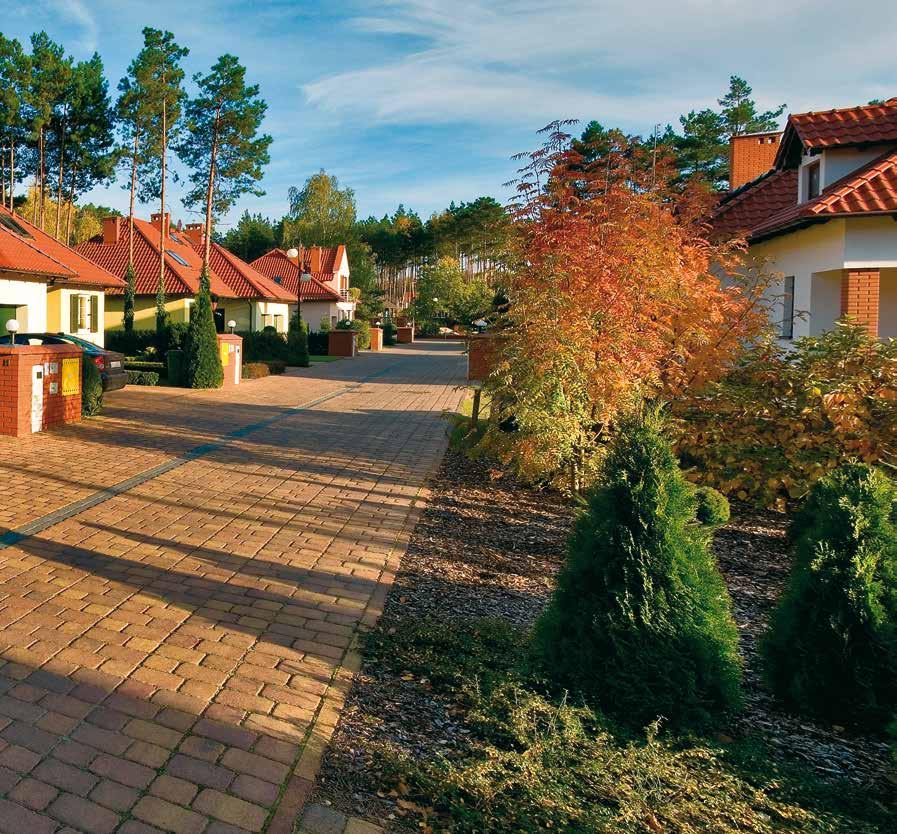

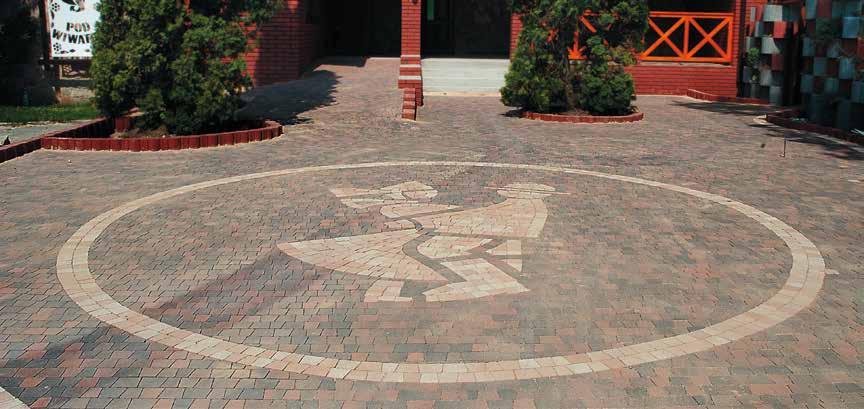

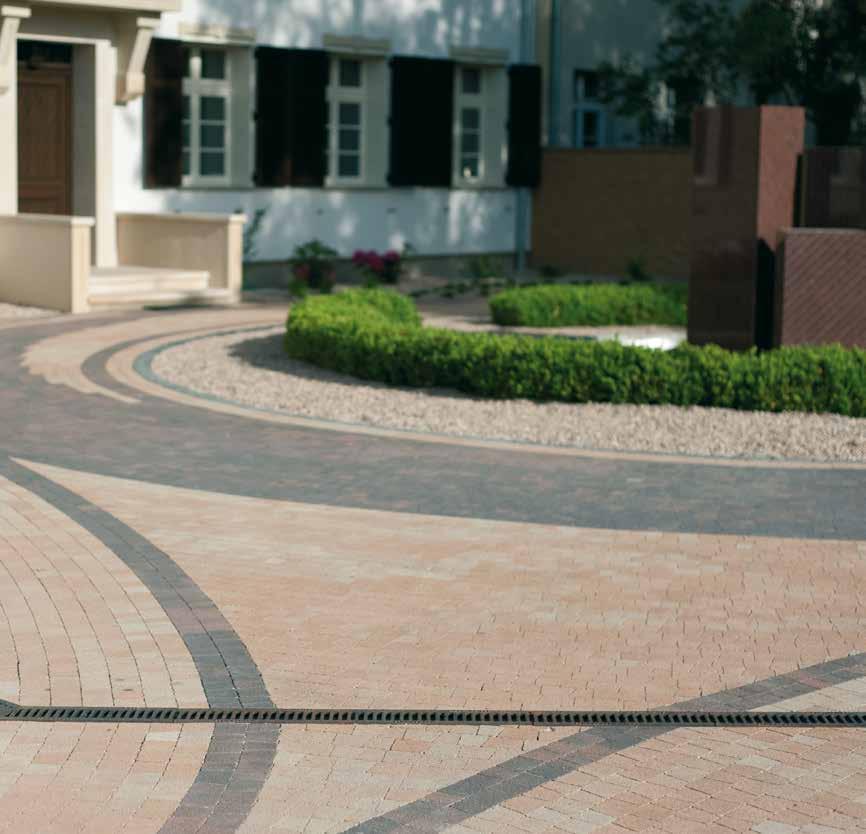

7 piękny dom Kolekcja wzorów zawartych w programie piękny dom pozwala na idealne uzupełnienia otoczenia tego jedynego, niepowtarzalnego miejsca. Zdecydowane, geometryczne kształty bruku o czystych barwach, a także subtelne, nawiązujące do kamiennych, stonowanych kolorystycznie nawierzchni pozwolą na idealne zagospodarowanie przestrzeni. system starobruk lido system starobruk wielkopolski system uni/decor system bruk odrzański system antic system via-appia system dilos system starobruk lubuski

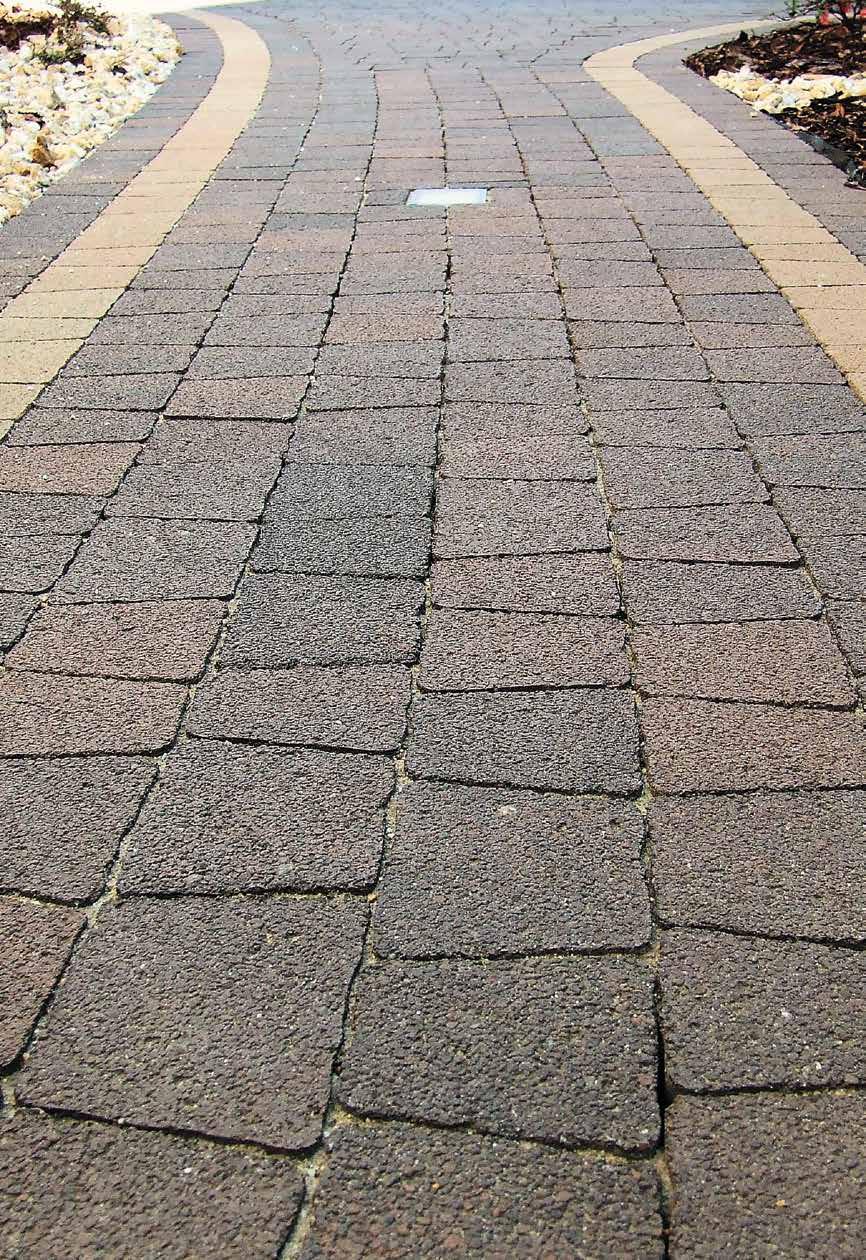

8 dilos system dilos Nawiązuje do antycznych, kamiennych okładzin. System dilos dostępny jest w niezwykle bogatej palecie kolorystycznej. Piaskowy i kasztanowy melanż podkreśla rustykalny charakter systemu. Młoteczkowane powierzchnie, w tym żółta i brązowa znakomicie łączą klasyczny wzór z nowoczesnym wyglądem. Dzięki bezfazowej powierzchni możemy uzyskać gładką i jednolitą strukturę. Pięć klinowych elementów systemu pozwala formować owale, łuki, koła o dowolnym promieniu. produkt doskonały 8

9 53x91x73 mm 63x91x83 mm 73x91x93 mm 83x91x103 mm 93x91x113 mm grubość mm wymiary mm ilość w palecie m 2 /szt. waga 1 pakietu 91x53x73 9,71/260 91x63x83 9,71/ x73x93 9,71/ x83x103 9,71/260 91x93x113 9,71/200 produkt doskonały 9

10 dilos produkt doskonały 10

11 produkt doskonały 11

29 dostępne kolory klasyczne czarny czerwony szary melanż ciemny melanż jasny barwy jesieni melanż kasztanowy melanż piaskowy młoteczkowane czarny młoteczkowany czerwony młoteczkowany żółty młoteczkowany biały młoteczkowany brązowy młoteczkowany szary młoteczkowany płukane szary granit biały czarny brązowy oranż piaskowy obijane szary piaskowy kasztanowy produkt doskonały 29

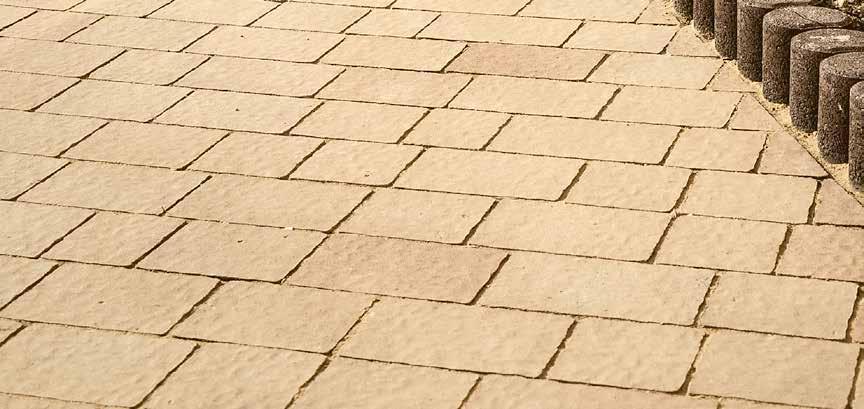

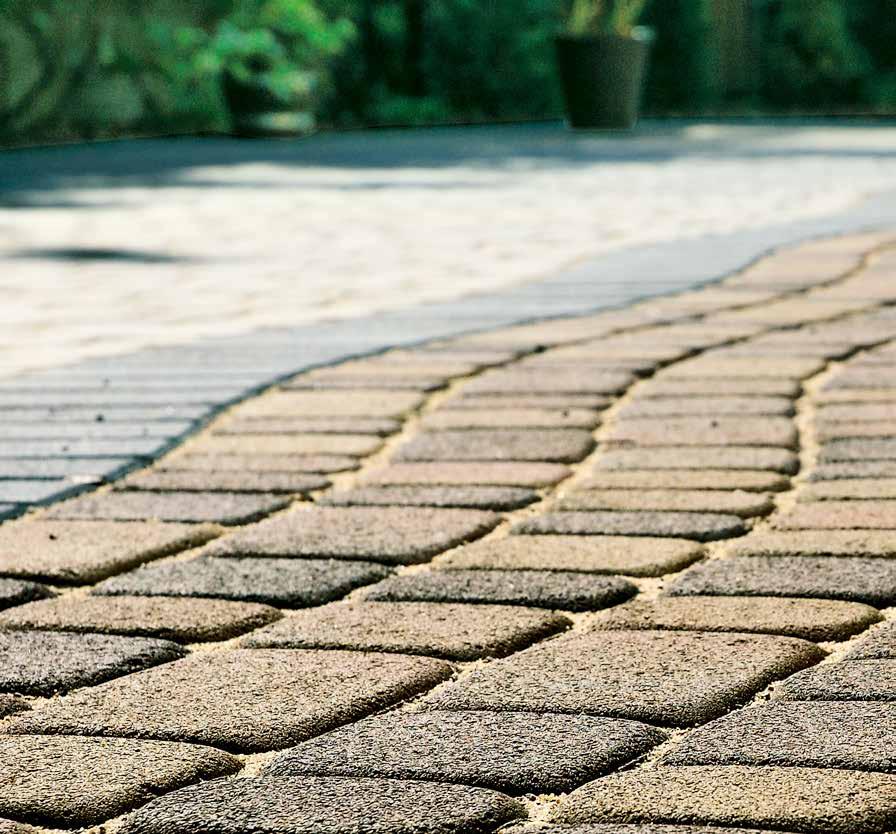

30 starobruk lubuski system starobruk lubuski Starobruk lubuski/nostalit +A składa się z dwóch elementów pozwalających na efektowne wykonanie dużych powierzchni. Składający się z trzech klinowych kostek starobruk lubuski/ nostalit +B pozwala na układanie kół, elips, łuków. Cały system daje pełną dowolność w aranżowaniu otoczenia. produkt doskonały 30

31 180x120 mm typ A 120x120 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu x x ,80/272 9,80/ produkt doskonały 31

32 starobruk lubuski produkt doskonały 32

34 starobruk lubuski 120x88 mm 105x120 mm typ B 125x120 mm wymiary cm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu D koło 205 cm 7,26/2 koła 897 produkt doskonały 34

35 okrąg 1: 8 36,6 cm okrąg 2: ,6 cm okrąg 3: 24 84,7 cm okrąg 4: ,9 cm okrąg 5: ,2 cm okrąg 6: ,4 cm okrąg 7: ,5 cm okrąg 8: ,6 cm razem: produkt doskonały 35

36 starobruk lubuski dostępne kolory czarny czerwony szary melanż ciemny melanż jasny barwy jesieni produkt doskonały 36

38 bruk rawicki system bruk rawicki Niezwykle efektowny system bruku. Produkowany w szerokiej gamie faktur i kolorów. Pozwala uzyskać zarówno efekt rustykalnych nawierzchni jak też zrealizować najbardziej wyszukane projekty ułożeń. W zestawieniu z płukanymi i obijanymi fakturami gwarantuje unikalny charakter otoczenia. produkt doskonały 38

39 104x139 mm 121,5x139 mm 139x139 mm 156,5x139 mm 174x139 mm 191,5x139 mm 209x139 mm grubość mm wymiary mm ilość w palecie m 2 /szt. waga 1 pakietu 104x139 10,70/70 121,5x139 10,70/ x ,5x139 10,70/70 10,70/ x139 10,70/70 191,5x139 10,70/70 209x139 10,70/70 produkt doskonały 39

40 bruk rawicki produkt doskonały 40

41 dostępne kolory klasyczne czarny czerwony szary melanż ciemny melanż jasny barwy jesieni melanż kasztanowy melanż piaskowy płukane szary granit biały czarny brązowy oranż piaskowy obijane szary piaskowy kasztanowy produkt doskonały 41

42 milos system milos Wyjątkowa, imitująca naturalny kamień faktura i duże powierzchnie płyt narzucają zastosowanie systemu w architekturze ogrodowej jako nawierzchnię tarasów, schodów czy ciągów komunikacyjnych. Jednak wynosząca aż 60 mm grubość elementów systemu milos sprawia, że jest to znakomity materiał na nawierzchnię podjazdów i miejsc o niskim natężeniu ruchu kołowego. Paleta naturalnych kolorów pozwala przenieść śródziemnomorski klimat w pobliże naszego domu. produkt doskonały 42

43 200x200 mm 200x400 mm 400x400 mm 600x400 mm grubość mm wymiary mm ilość w palecie m 2 /szt. waga 1 pakietu 200x200 7,68/ x x400 7,68/8 7,68/ x400 7,68/16 produkt doskonały 43

44 milos produkt doskonały 44

51 dostępne kolory melanż ciemny melanż jasny barwy jesieni melanż kasztanowy melanż piaskowy żółty produkt doskonały 51

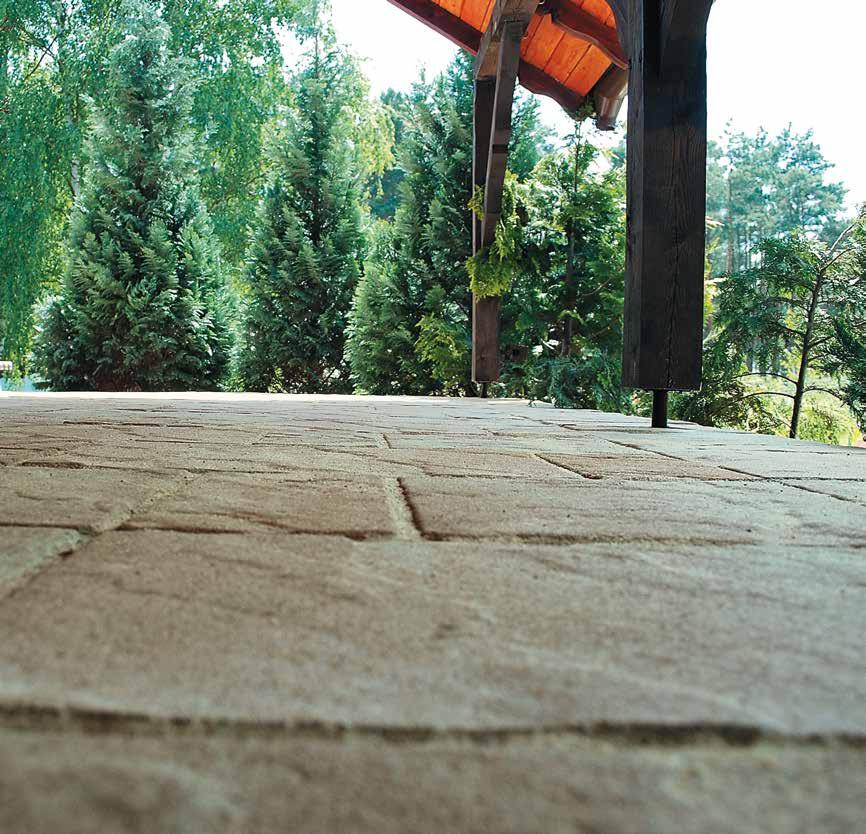

52 rodos system rodos Klasyczny wygląd, równe, regularne kształty przypominające rytm antycznych nawierzchni przywołują skojarzenia ze śródziemnomorskim klimatem. W kolorze barwy jesieni nawierzchnia ociepla wizualnie otoczenie nie pozbawiając rezydencji dostojnego wyglądu. produkt doskonały 52

53 typ A 178x118 mm typ B 118x118 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 60 typ A 118x ,94/ typ B 118x ,86/ produkt doskonały 53

54 rodos produkt doskonały 54

55 dostępne kolory czarny czerwony szary barwy jesieni LUX czerwony młoteczkowany szary młoteczkowany czarny młoteczkowany produkt doskonały 55

56 antic system antic Jednoelementowa kostka bez fazy. Układana z wąską spoiną gwarantuje uzyskanie równych, wygodnych w eksploatacji ciągów komunikacyjnych. W wersji młoteczkowanej wyglądem nawiązuje do starobruków. W melanżach wspaniale komponuje się w przydomowych ogrodach, pozwala na płynne połączenie domu z ogrodem. Ze względu na prosty układ często jest stosowana w zagospodarowaniu terenu przy obiektach użyteczności publicznej, ścieżkach rowerowych, chodnikach. produkt doskonały 56

57 200x170 mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 200x170x ,40/ produkt doskonały 57

58 antic produkt doskonały 58

59 dostępne kolory klasyczne czarny czerwony szary melanż ciemny LUX melanż jasny LUX barwy jesieni LUX młoteczkowane szary młoteczkowany czarny młoteczkowany obijane szary piaskowy kasztanowy produkt doskonały 59

60 bruk zielonogórski system bruk zielonogórski Wyróżnia się klasyczną elegancją i niespotykanym układem. Charakterystyczna krzywizna oraz bogata kolorystyka, nawiązująca do barw kamienia naturalnego. Nieregularna płaszczyzna lica kostki powoduje piękną grę światła o każdej porze dnia. produkt doskonały 60

61 247,5x162,5 mm 162,5x162,5 mm 77,5x162,5 mm grubość mm wymiary mm 247,5x162,5 ilość w palecie m 2 /szt. 7,36/80 waga 1 pakietu ,5x162,5 7,36/ ,5x162,5 7,36/80 produkt doskonały 61

62 bruk zielonogórski produkt doskonały 62

63 dostępne kolory czarny czerwony szary melanż ciemny LUX melanż jasny LUX barwy jesieni LUX produkt doskonały 63

64 lido system lido Niepowtarzalny materiał dla nowoczesnych rozwiązań architektonicznych. Aż dziesięć zdecydowanie określonych geometrycznie elementów systemu w bogatej palecie kolorystycznej otwiera szereg niekonwencjonalnych możliwości. produkt doskonały 64

66 lido produkt doskonały 66

68 lido grubość mm wymiary mm 390x212 ilość w palecie m 2 /szt. waga 1 pakietu 360x212 7,45/8 440x x x x150 7,45/ x x x x270 7,45/8 produkt doskonały 68

69 390x212 mm 360x212 mm 440x212 mm 330x150 mm 230x150 mm 360x150 mm 270x150 mm 450x270 mm 340x270 mm 390x270 mm produkt doskonały 69

70 starobruk wielkopolski system starobruk wielkopolski Cztery rozmiary kostki, wyjątkowa struktura, szeroka paleta kolorystyczna pozwalają na realizację najbardziej wymagających inwestycji. Dodatkowe aplikacje, łączenie z innymi materiałami nada odpowiednią oprawę każdej rezydencji. System znajduje uznanie inwestorów przy rewitalizacjach otoczenia zabytkowych obiektów, zieleni miejskiej, a także w nowopowstających prestiżowych osiedlach mieszkaniowych. produkt doskonały 70

71 119x140 mm 170x140 mm 198x140 mm 238x140 mm grubość mm wymiary mm ilość w palecie m 2 /szt. waga 1 pakietu 119x140 8,16/ x x140 8,16/96 8,16/ x140 8,16/ produkt doskonały 71

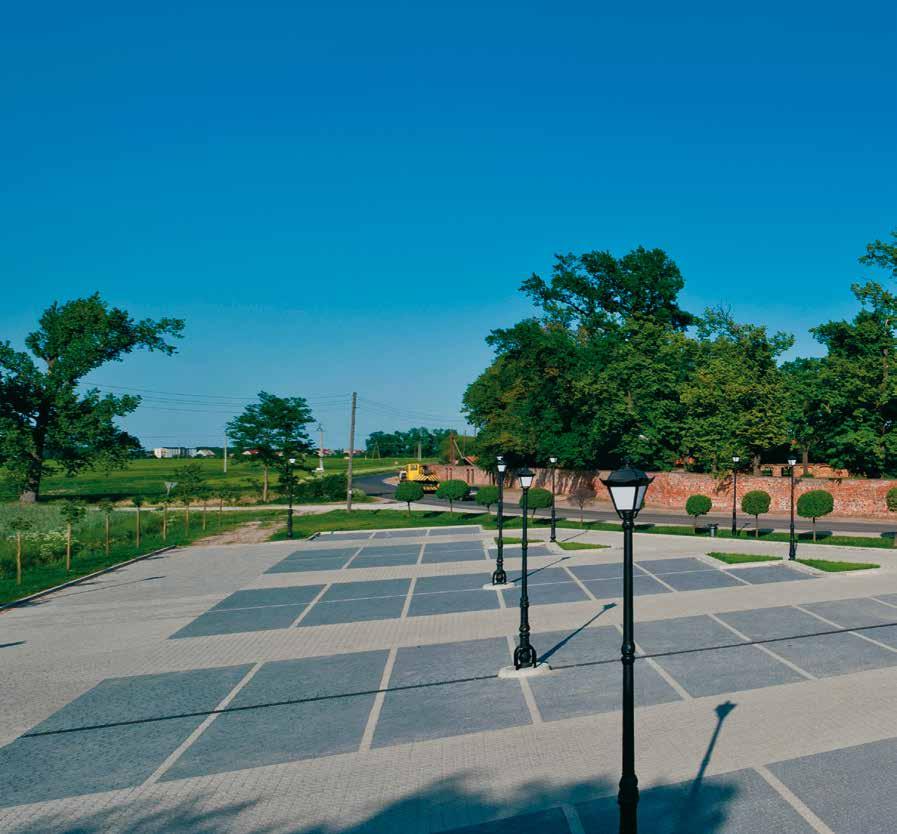

72 starobruk wielkopolski produkt doskonały 72

78 bruk odrzański system bruk odrzański To nowa propozycja poszerzająca ofertę klasycznych wzorów kostek brukowych. Zdecydowany dukt, wyraźne zróżnicowanie wymiarów zestawione z miękko wymodelowaną powierzchnią gwarantują wyjątkowy efekt. produkt doskonały 78

79 180x120 mm 120x120 mm 90x120 mm grubość mm wymiary mm 180x120 ilość w palecie m 2 /szt. 6,96/176 waga 1 pakietu x120 6,96/ x120 6,96/72 produkt doskonały 79

80 bruk odrzański produkt doskonały 80

81 dostępne kolory czarny czerwony szary melanż ciemny LUX melanż jasny LUX barwy jesieni LUX żółty produkt doskonały 81

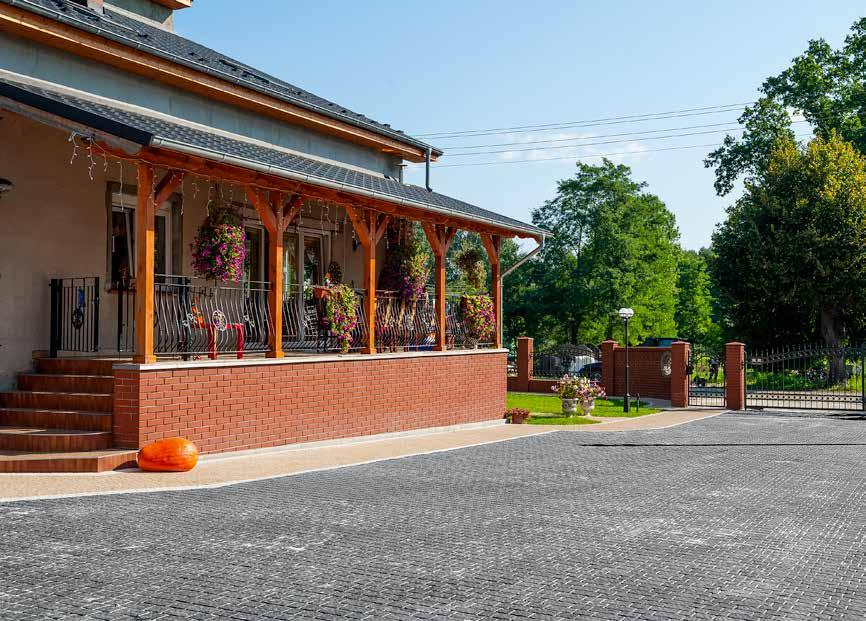

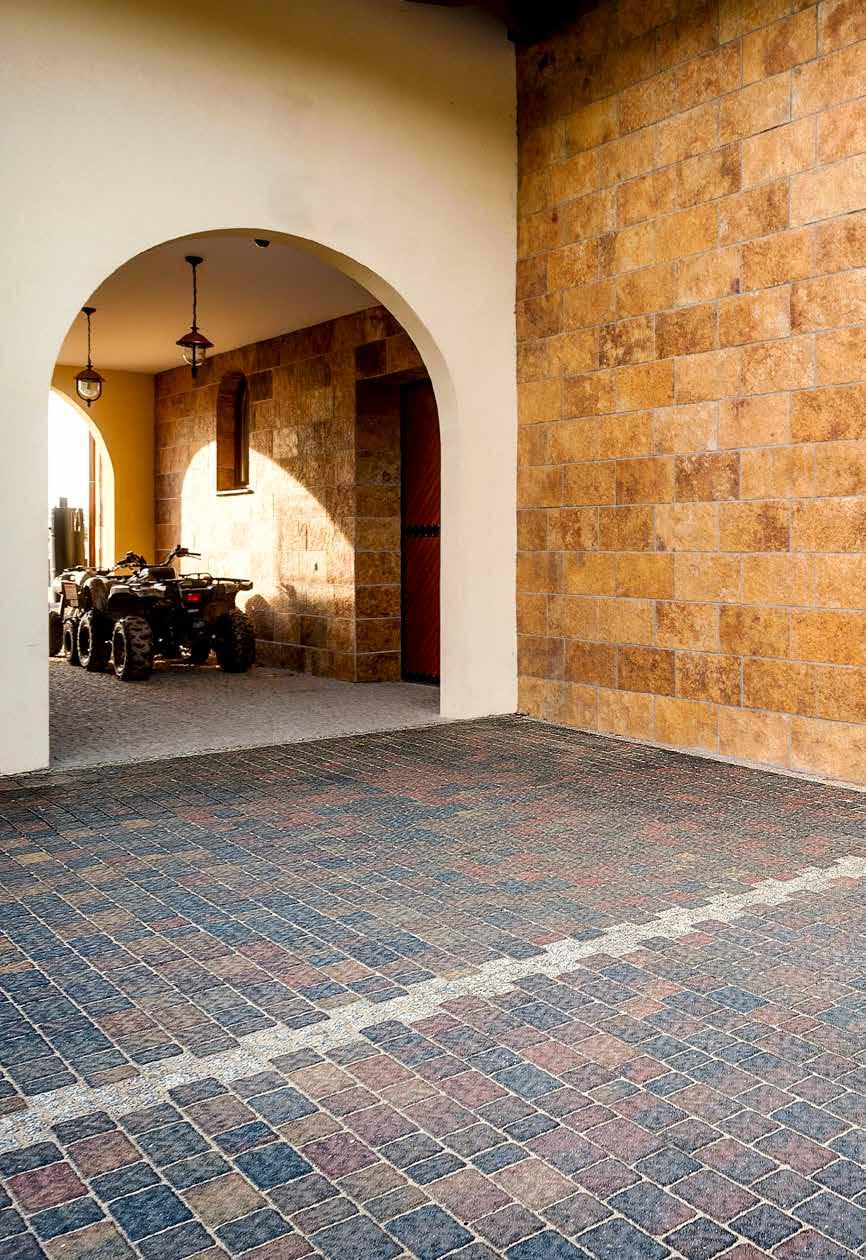

82 via-appia system via-appia Cechą charakterystyczną systemu jest powodująca grę światła i cienia rustykalna powierzchnia ścieralna. Szeroka paleta dostępnych kolorów umożliwia dobranie nawierzchni pasującej do pozostałych elementów inwestycji. produkt doskonały 82

83 237x157 mm 157x157 mm grubość mm 80 wymiary mm 237x x157 zapotrzebowanie szt./m ilość w palecie m 2 /szt. 9,20/240 8,40/336 waga 1 pakietu produkt doskonały 83

84 via-appia produkt doskonały 84

86 via-appia produkt doskonały 86

88 bruk wielkopolski system bruk wielkopolski System składa się z trzech rodzajów kostek o łagodnej wypukłości powierzchni ścieralnej i zaokrąglonych, miękkich kształtach. Dzięki temu bruk wielkopolski doskonale sprawdza się jako nawierzchnia przeznaczona do ruchu pieszego. Różne wielkości kostki pozwalają uzyskać skomplikowane kszałty łukowe, a nawiązująca do tradycyjnego bruku forma znakomicie wypada w łączeniu z materiałami naturalnymi - kamieniem czy drewnem. produkt doskonały 88

89 88x118 mm 118x118 mm 178x118 mm grubość mm wymiary mm 178x118 ilość w palecie m 2 /szt. 11,53/160 waga 1 pakietu x118 11,53/ x118 11,53/320 produkt doskonały 89

90 bruk wielkopolski produkt doskonały 90

92 bruk wielkopolski produkt doskonały 92

94 futura system futura Sześć elementów systemu i bogata paleta kolorów stwarza nieograniczone możliwości kompozycyjne. Mimo bardzo dużej ilości realizacji niezmiernie rzadko można spotkać dwa podobnie wyglądające układy. Młoteczkowana powierzchnia podkreśla zdecydowany charakter systemu, tworząc dodatkowo atrakcyjną wizualnie powierzchnię antypoślizgową. produkt doskonały 94

96 futura 300x300 mm 300x200 mm 200x200 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu dostępne kolory normalna 300x ,72/ czarny, czerwony, żółty, biały, szary 80 normalna 300x ,60/ czarny, czerwony, żółty, biały, szary normalna 200x ,60/ czarny, czerwony, żółty, biały, szary produkt doskonały 96

97 280x100/200 mm 100x200 mm 100x100 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu dostępne kolory 80 infuła 280x100/200 normalna 200x100 normalna 100x100 20, ,68/96 8,64/432 7,04/ czarny, czerwony, żółty, biały, szary czarny, czerwony, żółty, biały, szary czarny, czerwony, żółty, biały, szary produkt doskonały 97

102 futura produkt doskonały 102

103 dostępne kolory czarny młoteczkowany czerwony młoteczkowany żółty młoteczkowany biały młoteczkowany szary młoteczkowany produkt doskonały 103

104 uni/decor system uni/decor Kostka o jednej osi symetrii. Kształt zaliczany do klasycznych wzorów w rozszerzonej palecie kolorystycznej wraca do łask inwestorów. Prawidłowo ułożone elementy wzajemnie klinują się tworząc bardzo trwałą nawierzchnię. dostępne kolory czarny czerwony szary produkt doskonały 104

105 230x140 mm 230x115 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 230x ,52/400* x ,57/320** 1362 * w tym 50 szt. kostek brzegowych, ** w tym 40 szt. kostek brzegowych produkt doskonały 105

106 meba system meba W wielu przypadkach normalna nawierzchnia z kostki brukowej może pełnić dodatkowe funkcje. Na placach i parkingach, które podczas intensywnego użytkowania obciążone są silnie zabrudzonymi opadami, kostka brukowa stanowi filtr, który w czasie przesiąkania przez nią wód opadowych gromadzi w sobie zanieczyszczenia i nie dopuszcza do skażenia środowiska naturalnego. dostępne kolory czarny czerwony szary produkt doskonały 106

107 600x400 mm grubość mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 600x400 4,16 9,60/ x400 4,16 7,68/ produkt doskonały 107

108 płyta ażurowa meba duża system płyta ażurowa meba duża Pozwala osiągnąć kompromis pomiędzy utwardzeniem nawierzchni a zachowaniem naturalnego wyglądu. Rozmiar płyty ażurowej meba duża umożliwia znaczne obniżenie nakładów pracy. Duże parkingi, podjazdy, trudne warunki wodno-gruntowe to miejsca, w których wskazane jest zastosowanie systemu. 900x600 mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 900x600x100 1,85 8,64/ dostępne kolory szary produkt doskonały 108

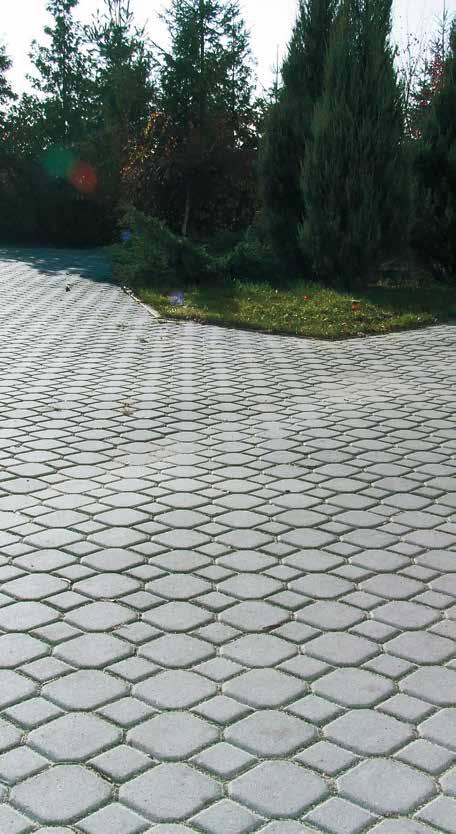

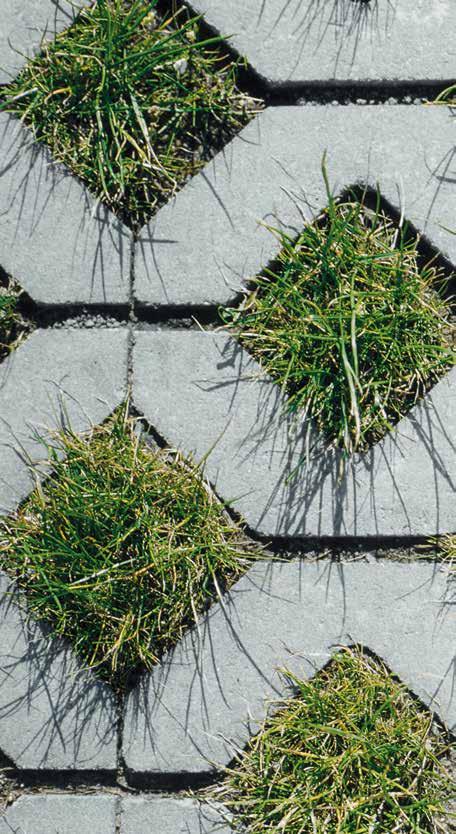

109 via-verde system via-verde Pozwala zagospodarować powierzchnie zachowując ich zielony charakter. Szeroka spoina przerasta trawą tworząc naturalne odwodnienie terenu. 199x199 mm wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 199x199x ,68/ dostępne kolory czarny czerwony szary produkt doskonały 109

110 inwestor system holland system domino/behaton system trylinka system płyta chodnikowa system kostka kwadrat system holland system domino/behaton system płyta chodnikowa

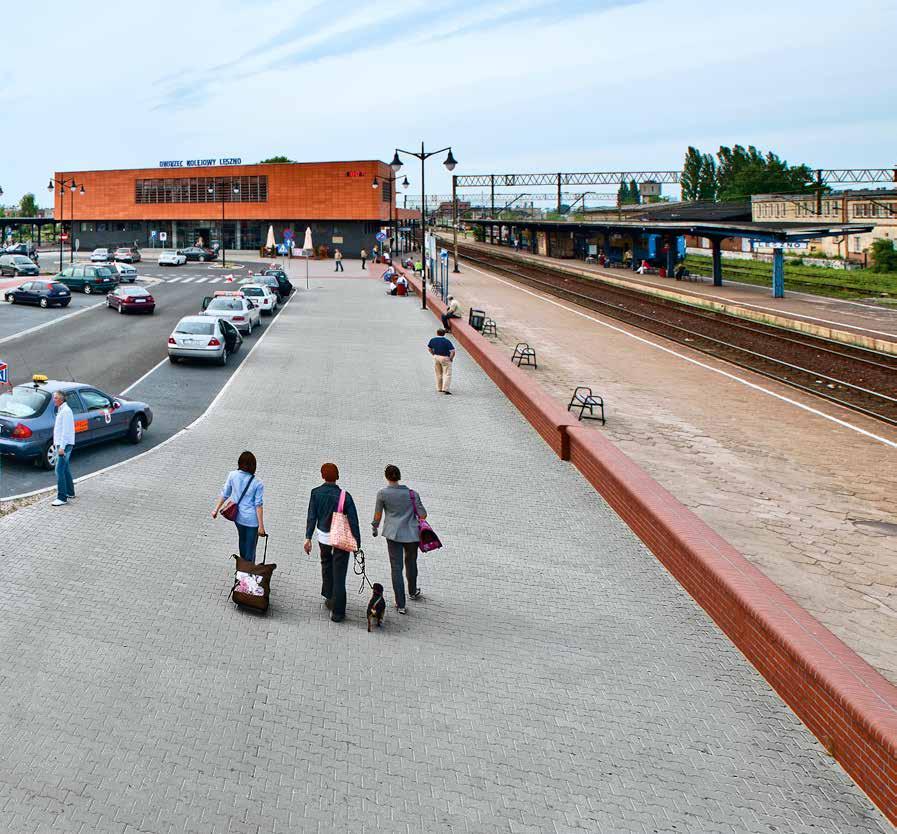

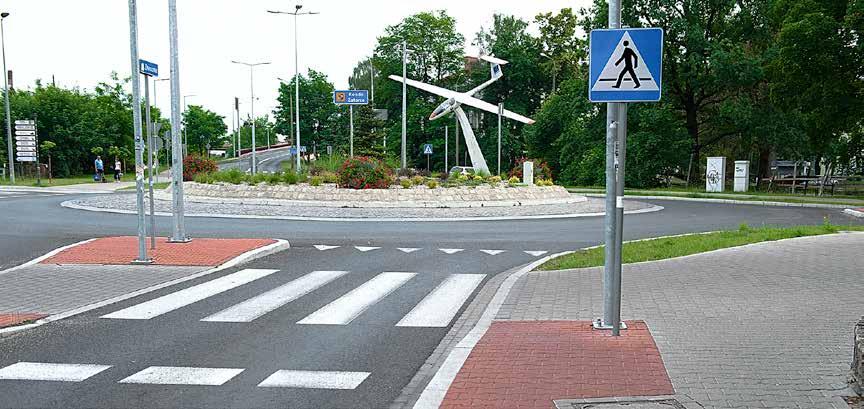

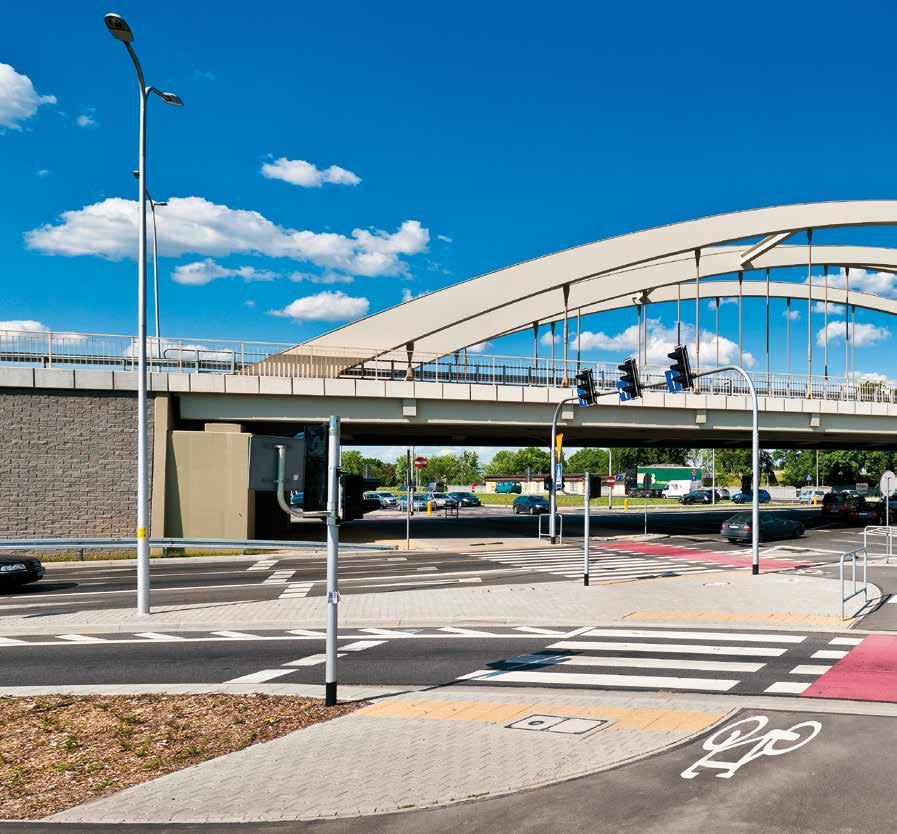

111 Betonowa kostka brukowa jest idealną warstwą ścieralną nawierzchni, dróg osiedlowych, dróg dojazdowych, parkingów, placów składowych, stacji benzynowych, hal przemysłowych. Są przeznaczone na nawierzchnie o dużych powierzchniach produkowane w ułożeniu tzw. maszynowym, przystosowanym do mechanicznego ich układania, bez konieczności dodatkowych czynności przygotowawczych. Zawarte w programie inwestor systemy gwarantują wieloletnią trwałość nawierzchni, a stała kontrola jakości produkcji pozwala zapewnić powtarzalność kolejnych partii asortymentu. Grubość stosowanej kostki brukowej każdorazowo powinna wynikać z projektu technicznego konstrukcji nawierzchni. system trylinka system płyta chodnikowa system kostka kwadrat system holland system domino/behaton system trylinka system płyta chodnikowa system kostka kwadrat

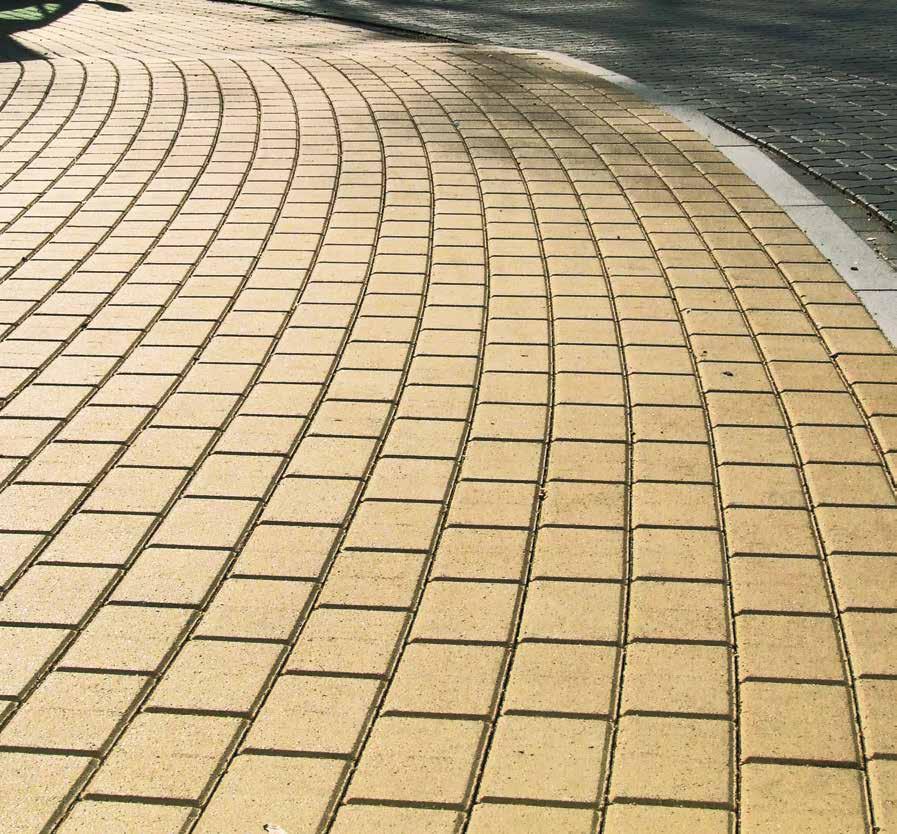

112 holland system holland Klasyczna, prosta forma pozwala na bardzo kreatywne kształtowanie nawierzchni, z wieloma wzorami ułożeń. Łączenie kolorów jest często stosowane w celu oznakowania odrębnej funkcji części nawierzchni. produkt doskonały 112

113 200x100 mm 100x100 mm normalna grubość mm wymiary mm normalna 200x100 normalna 200x100 zapotrzebowanie szt./m ilość w palecie m 2 /szt. 9,60/480 7,68/385* 7,04/352 waga 1 pakietu bez fazy 80 normalna 200x ,04/ połówki 80 normalna 100x ,04/ * dotyczy tylko ZPB Kaczmarek w Zielonej Górze produkt doskonały 113

114 holland produkt doskonały 114

115 dostępne kolory czarny czerwony szary żółty produkt doskonały 115

116 domino/behaton system domino/behaton dostępne kolory Dzięki swoim kształtom i co z tym związane, wzajemnemu klinowaniu się w każdym kierunku, doskonale przenoszą obciążenia poziome od ruchu pojazdów. Wybór takiego kształtu kostki brukowej zapobiega zjawisku poziomego przemieszczania się warstw ścieralnych, które często obserwowane są na nawierzchniach bitumicznych. Kostki brukowe uzupełniające (połówki, brzegówki) dostarczane są w niezależnych pakietach w ilościach odpowiadających zapotrzebowaniu każdej realizacji Łatwość układania domino/behaton sprawia, że kostka ta ma wielu zwolenników jej nieprzemysłowych zastosowań. czarny czerwony szary produkt doskonały 116

118 domino/behaton grubość mm 60 wymiary mm normalna 200x165 zapotrzebowanie szt./m 2 35 ilość w palecie m 2 /szt. 9,42/330 waga 1 pakietu normalna bez fazy 200x ,42/ normalna normalna 200x165 normalna bez fazy 200x ,54/264 7,54/ normalna mikrofaza 200x ,54/ normalna 200x ,54/ połówki normalna 100x165 normalna 100x165 6 (szt./mb) 6 (szt./mb) 10,28/720 8,23/ brzegówki normalna 200x165 normalna 200x165 5 (szt./mb) 5 (szt./mb) 10,28/360 8,23/ brzegówki/ połówki bez fazy normalna bez fazy 200x165 normalna bez fazy 100x165 5 (szt./mb) 6 (szt./mb) 6,64/384 w tym: brzegówki 3,02/96 połówki 3,62/ produkt doskonały 118

119 200x165 mm 200x165 mm 100x165 mm 200x165 mm 100x165 mm produkt doskonały 119

120 domino/behaton produkt doskonały 120

122 płyta chodnikowa trylinka produkt doskonały 122

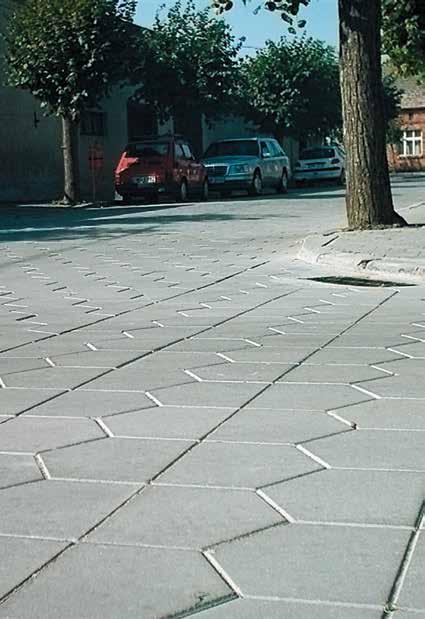

123 trylinka Popularny kształt stosowany w budownictwie od lat. Przy prostej formie gwarantuje niebanalny efekt. System stosowany jest w nawierzchniach przeznaczonych dla ruchu pieszego, jak też kołowego. wymiary mm ilość w palecie m 2 /szt. waga 1 pakietu waga 1 sztuki 200x400x340x120 5,22/ ,4 27 dostępne kolory szary płyta chodnikowa Produkowana w najbardziej poszukiwanych rozmiarach. Wysoka wytrzymałość na obciążenia oraz niska nasiąkliwość dają gwarancję długotrwałego użytkowania. wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu waga 1 szt. 50x350x350 8,16 8,82/ wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu waga 1 szt. 70x500x /20* 8/32 800* * dotyczy tylko ZPB Kaczmarek w Zielonej Górze dostępne kolory szary czerwony produkt doskonały 123

124 systemy budowlane krawężniki obrzeża chodnikowe elementy ściekowe gazony mur łupany palisada nostalit palisada decor kostka stop kostka tramwajowa słupek słupek duży krawężniki

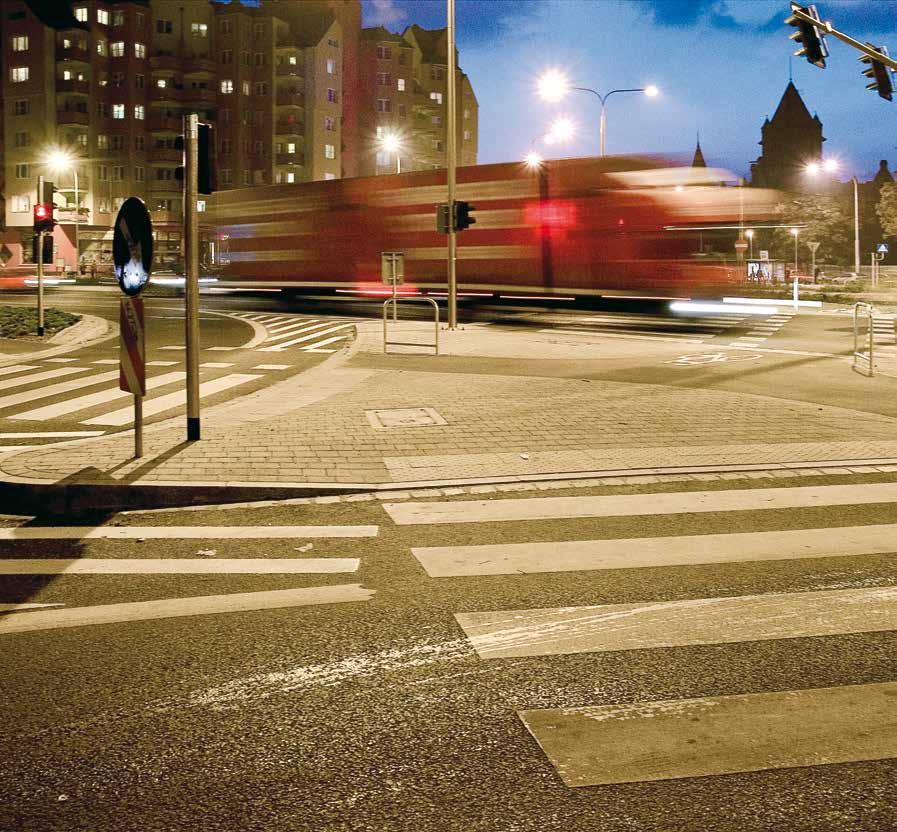

125 Wyroby takie jak krawężnik, obrzeże i element ściekowy produkowane przez firmę ZPB Kaczmarek (stanowiące naturalne uzupełnienie w trakcie wykonywania i układania kostki brukowej oraz realizacji budowy dróg) stanowią obecnie znaczący i ważny element całości wytwarzanych elementów wibroprasowanych. Dzięki zastosowaniu nowoczesnych technologii osiągnięto bardzo znaczący postęp dotyczący wymogów, jakie wyżej wymienione elementy winny spełniać w zakresie wytrzymałości na ściskanie, nasiąkliwości i mrozoodporności. Produkowane w ZPB Kaczmarek elementy posiadają minimalną wytrzymałość na ściskanie wynoszącą 50 Mpa i nasiąkliwość nie przekraczającą 5%. Zachowanie tych parametrów powoduje, że elementy te nie ulegają uszkodzeniu na skutek działania mrozów i deszczu. Odporne są także na działania soli, benzyn i innych substancji ropopochodnych. Kolejna zaleta to bardzo dobra odporność na obciążenia dynamiczne i statyczne, dzięki której charakteryzują się długim okresem eksploatacji. Wartym podkreślenia jest fakt, iż dzięki zastosowaniu unikatowego w skali europejskiej procesu produkcji elementu ściekowego, osiągnięto równo mierność zagęszczenia betonu w całym przekroju pionowym tego elementu, a co za tym idzie, nasiąkliwość wynosi w tym przypadku 4%. Nie jest to bez znaczenia w przypadku potrzeby odprowadzania nadmiaru wód desz czowych np. z dróg o dużym natężeniu ruchu. Powyższy przykład dobitnie świadczy o możliwościach nowoczesnych linii technologicznych wytwarzających beton i formujących go za pomocą techniki wibroprasowania, a za stosowanych w fabrykach ZPB Kaczmarek. Efektem dbałości o odpowiednią jakość produktów są więc parametry techniczne, które stale utrzymywane są na wysokim poziomie dzięki przeprowadzanym na bieżąco badaniom laboratoryjnym oraz wdrożonemu systemowi kontroli jakości zgodnemu z wymaganiami ISO 9001:2000. krawężniki obrzeża chodnikowe elementy ściekowe gazony mur łupany palisada nostalit palisada decor kostka stop kostka tramwajowa słupek słupek duży krawężniki

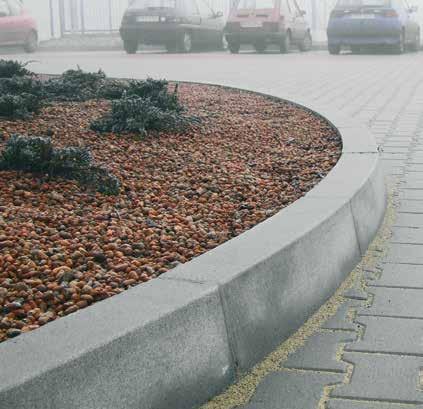

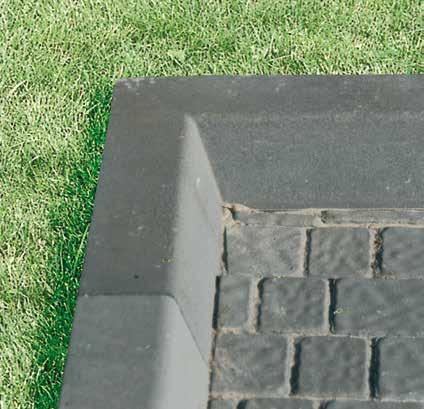

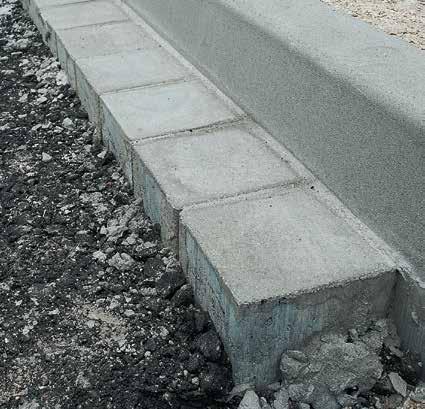

126 krawężniki krawężniki Produkowane przez firmę ZPB Kaczmarek krawężniki, obrzeża i oporniki przeznaczone są do ograniczenia powierzchni jezdni i chodników, oddzielenia ich od siebie oraz od powierzchni przyległych spełniających inne funkcje, trawników, chodników, parkingów itp. Dostępne są w pełnym asortymencie i to zarówno dotyczącym wymiarów, jak i kolorystyki. produkt doskonały 126

127 krawężnik drogowy 150mm wymiary mm ilość w pakiecie m 2 /szt. waga 1 pakietu waga 1 szt. 150x300x * * * dotyczy tylko ZPB Kaczmarek w Zielonej Górze dostępne kolory szary czerwony krawężnik drogowy 150mm wymiary mm ilość w pakiecie m 2 /szt. waga 1 pakietu waga 1 szt. 150x300x ,5 krawężnik drogowy 200mm wymiary mm ilość w pakiecie m 2 /szt. waga 1 pakietu waga 1 szt. 200x300x1000 8* * * dotyczy tylko ZPB Kaczmarek w Zielonej Górze krawężnik skośny wymiar mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 150x220/300x lewe, 3 prawe krawężnik łukowy 150mm szerokość mm promień mm kąt zwrotu/ szt. na koło długość mm ilość szt. paleta waga 1 pakietu waga 1 szt / / /24 7,5/48 5/72 3,75/ krawężnik łukowy 200mm szerokość mm promień mm kąt zwrotu/ szt. na koło długość mm ilość szt. paleta waga 1 pakietu waga 1 szt / / /24 7,5/48 5/72 3,75/ dostępne kolory szary produkt doskonały 127

128 krawężniki produkt doskonały 128

129 krawężnik najazdowy wymiar mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 150x220x krawężnik 90º wewnętrzny wymiar mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 150x300x500x ,2 dostępne kolory szary krawężnik trapezowy łukowy R-1 wymiar mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 300x210/150x krawężnik trapezowy wymiar mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 300x210/150x dostępne kolory szary czerwony produkt doskonały 129

130 obrzeża chodnikowe obrzeża chodnikowe i oporniki Obrzeża są dostępne w kolorach czarnym, czerwonym, barwy jesieni i szarym, co ułatwia jak najlepsze dobranie do barwy układanej nawierzchni. Układanie winno odbywać się na wykonanej ławie fundamentowej o grubości 20 cm ze ścianką oporową z betonu. Szerokość ławy fundamentowej zależna jest od szerokości zastosowanych krawężników lub obrzeży, a w przypadku dróg, również od szerokości zastosowanych elementów przykrawężnikowego korytka ściekowego. Krawężniki i obrzeża należy wykonywać z czołowymi spoinami między elementami ok. 5 mm, które nie wymagają wypełnienia. Do zakończeń nawierzchni narażonych na większe obciążenia zaleca się stosowanie oporników o szerokości 10 lub 12 cm. produkt doskonały 130

131 wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 60x200x wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 60x250x * * * dotyczy tylko ZPB Kaczmarek w Zielonej Górze wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 80x200x wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 80x300x dostępne kolory czarny czerwony szary barwy jesieni wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 100x250x wymiary mm ilość w pakiecie szt. waga 1 pakietu waga 1 szt. 120x250x dostępne kolory szary produkt doskonały 131

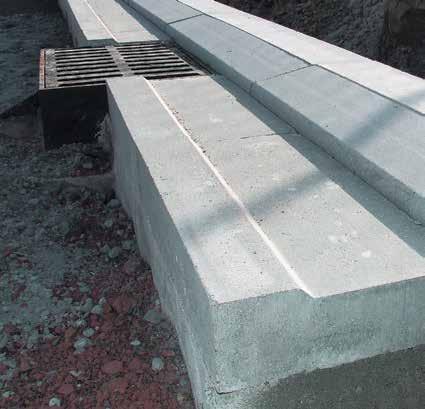

132 elementy ściekowe produkt doskonały 132

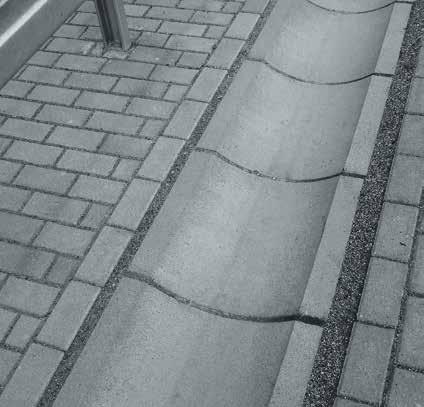

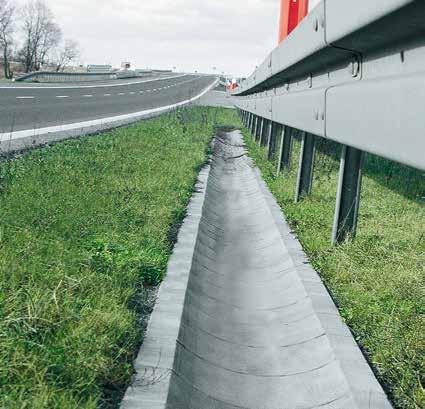

133 elementy ściekowe Produkowane przez ZPB Kaczmarek elementy ściekowe (o wymiarach 50 x 60 x 15 cm), elementy ściekowe trójkątne (50 x 20 x 18 x 10 cm) oraz elementy ściekowe przykrawężnikowe (50 x 28 x 10 x 8,5 cm) charakteryzują się rewelacyjną wytrzymałością na ściskanie oraz nasiąkliwością osiągniętymi dzięki unikatowemu procesowi produkcji. Znalazły one uznanie wśród wykonawców realizujących w naszym kraju kolejne etapy budowy autostrad oraz dróg i obwodnic miast, gdyż spełniają wszelkie normy technologiczne wymagane przez inwestorów oraz firmy drogowe niemalże z całej Europy. element ściekowy wymiary mm zapotrzebowanie szt./mb. ilość w palecie mb./szt. waga 1 pakietu 500x600x / element ściekowy trójkątny wymiary mm zapotrzebowanie szt./mb. ilość w palecie mb./szt. waga 1 pakietu 500x500x200x /8 712 element ściekowy przykrawężnikowy wymiary mm zapotrzebowanie szt./mb. ilość w palecie mb./szt. waga 1 pakietu 500x280x100x / dostępne kolory szary produkt doskonały 133

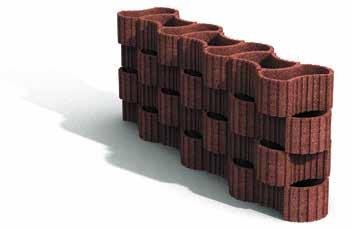

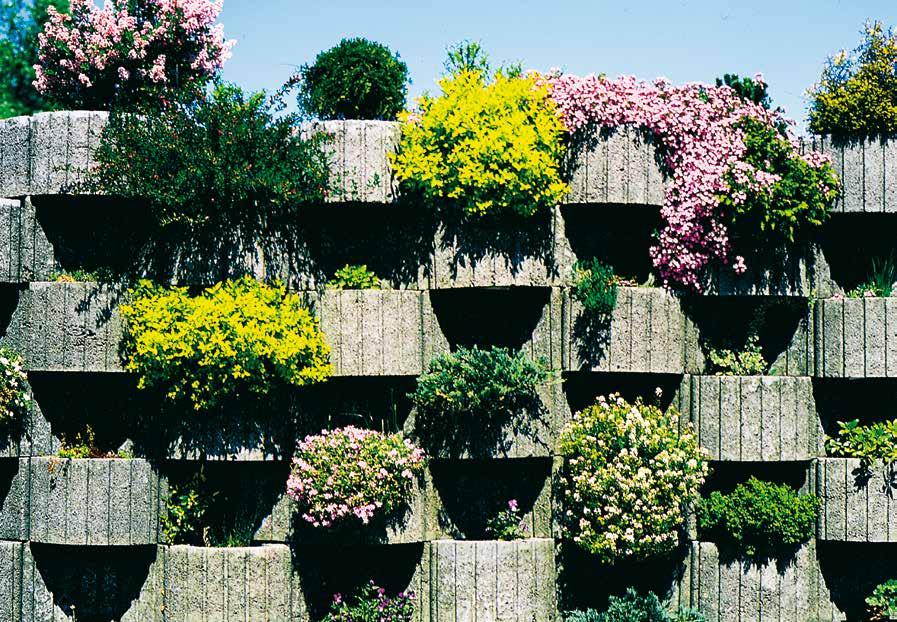

134 gazony gazony Gazony pustaki skarpowe znajdują zastosowanie w budowie ogrodzeń, parkanów, ścian dźwiękochronnych, umocnień skarp. Elementy wykonane są z betonu odpornego na działania czynników atmosferycznych (mrozu i deszczu) oraz zapewniają dostateczną statykę budowli. Dzięki swojej konstrukcji, gazony stwarzają dobre warunki do wegetacji roślin tworząc zwykle zielone mury. dostępne kolory czerwony szary brązowy piaskowy produkt doskonały 134

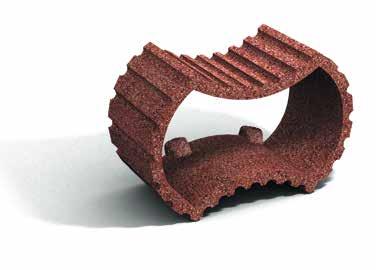

135 wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 450x660x300 ok. 7, produkt doskonały 135

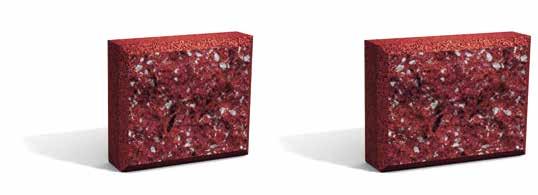

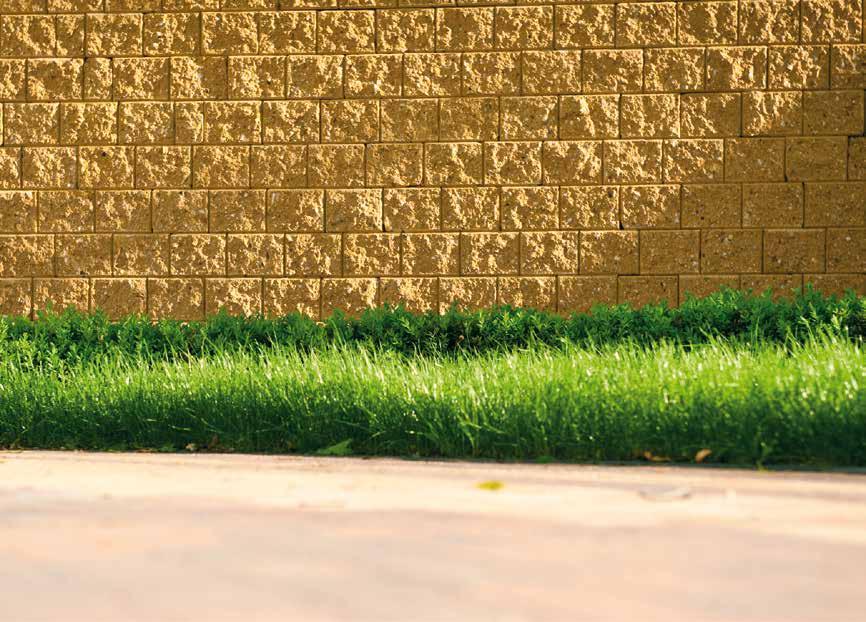

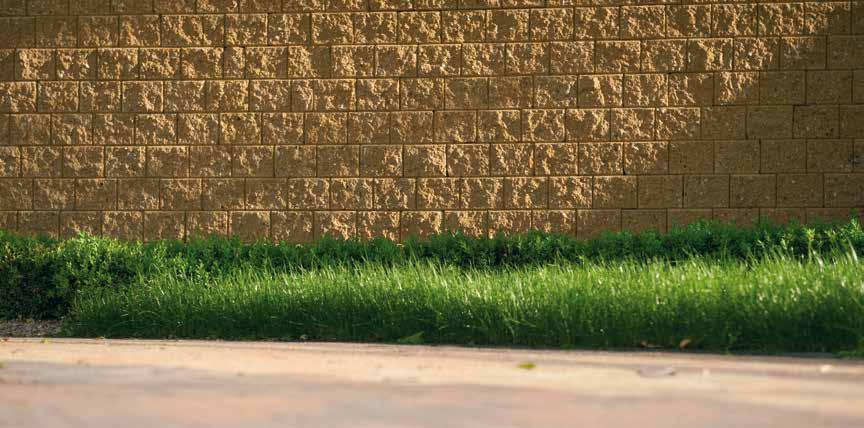

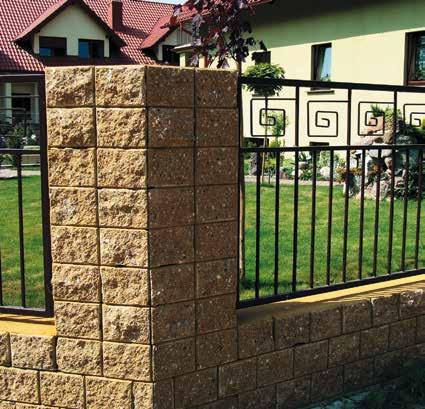

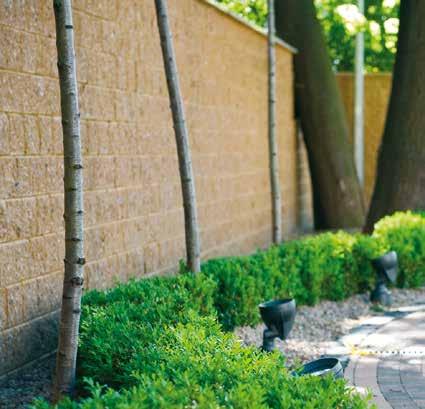

136 mur łupany płytka elewacyjna łupana mur łupany / płytka elewacyjna łupana Mur łupany znajduje zastosowanie w wyko nywaniu peł nych, ozdobnych z dwóch stron ogrodzeń, w tym również ogrodzeń ażurowych. Jest znakomitym materiałem do wykonania podmurowań i słupków w zestawieniu z elementami stalo wymi oraz z siatki. Ponadto może być stosowany w budowie murów oporowych do umocnień skarp. Niewątpliwą zaletą muru łupanego jest łatwość rozłupywania w miejscach oznaczonych falcami, która pozwala na uzyskanie zbliżonych wymiarowo elementów. Barwienie całych elementów zapewnia stabilność kolorów, a bogata gama kolorystyczna pozwala na tworzenie nieograniczonych możliwości zestawień w tym zakresie. Płytka elewacyjna łupana jest znakomitą okładziną nawiązującą kolorystyką i fakturą do muru łupanego. Zastosowanie przy wykończeniach powierzchni elewacji, cokołów, pomurówek jest alternatywnym rozwiązaniem dla okładzin klinkierowych lub tynków strukturalnych. dostępne kolory czarny czerwony szary żółty brązowy produkt doskonały 136

137 wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 240x200x150 33,3 3/ wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 161x150x50 ok. 34 9,66/ x150x40 ok. 41 9,60/ produkt doskonały 137

138 palisada palisada palisada ring decor nostalit produkt doskonały 138

139 palisada nostalit Znajduje zastosowanie w akcentowaniu zieleńców oraz jako element oporowy gruntu. Znakomite uzupełnienie systemu kostki NOSTALIT. wymiary mm waga ilość w palecie szt. waga 1 pakietu 120x180x400 19, dostępne kolory czarny czerwony szary barwy jesieni palisada decor Palisada decor jest produktem o zdecydowanym, nowoczesnym charakterze. Bardzo łatwo pozwala na kszałtowanie nieregularnych, kolistych form w terenie. wymiary mm waga ilość w palecie szt. waga 1 pakietu 150x220x dostępne kolory czarny czerwony szary barwy jesieni palisada ring Palisada ring to kolejny element rozbudowujący ofertę dodatków do kształtowania małej architektury czy określania charakteru terenów zielonych. W szybki i prosty sposób umożliwia oragnizację nawierzchni, zróżnicowanie poziomów, wytyczenie klombów i oddzielenie kwater roślinnych. wymiary mm waga ilość w palecie szt. waga 1 pakietu 400xø110 8, ,7 dostępne kolory czarny czerwony szary brązowy produkt doskonały 139

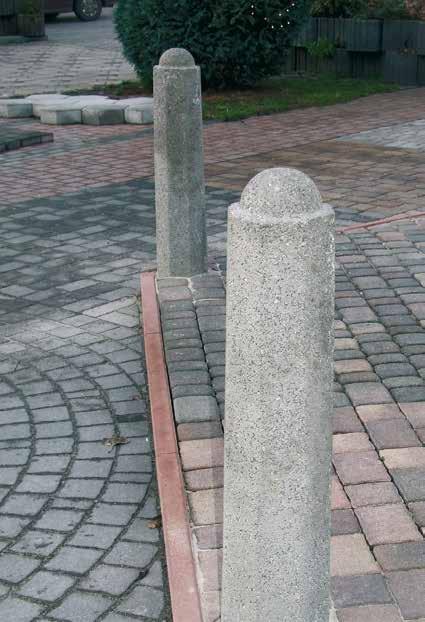

140 słupek duży słupek produkt doskonały 140

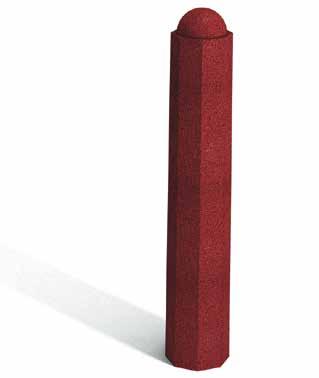

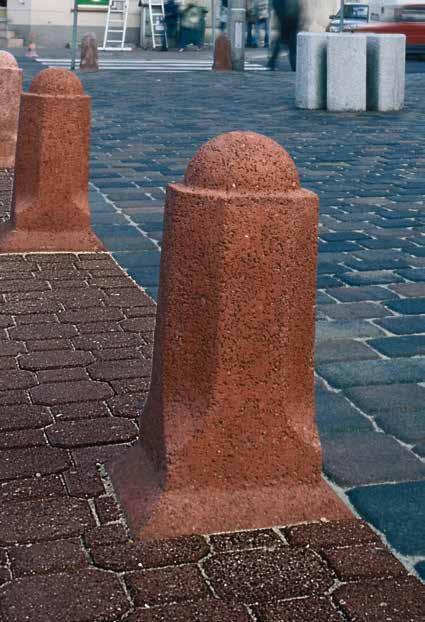

141 słupek ograniczający Słupek ograniczający został zaprojektowany specjalnie dla potrzeb fizycznego ograniczenia ruchu samochodów. wymiary mm waga ilość w palecie szt. waga 1 pakietu 175x300x słupek duży Słupek duży o podstawie ośmiokąta stanowi alternatywę dla metalowych słupków ograniczających. wymiary mm waga ilość w palecie szt. waga 1 pakietu 160x200x dostępne kolory czarny czerwony szary produkt doskonały 141

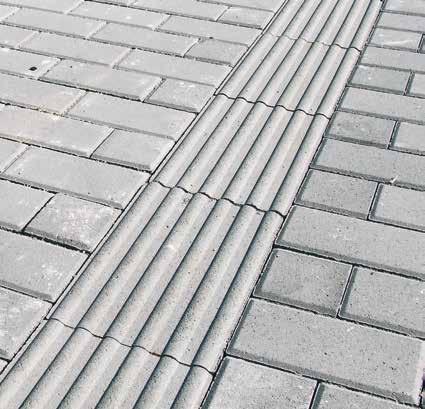

142 kostka stop płytka chodnikowa stop z wypustami kostka stop płytka chodnikowa stop z wypustami Kostka stop o pofalowanej powierzchni, wyczuwalna przez osoby niedowidzące, jest stosowana w niebezpiecznych miejscach: przystanki, przejścia dla pieszych itp. Płytka chodnikowa stop z wypustami jest alternatywnym materiałem dla kostki stop. Dodatkowo znajduje zastosowanie jako okładzina stopnic i zakończeń spoczników schodów. wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 300x200x80 16,7 8,64/ x350x50 8,16 8,82/ dostępne kolory czarny czerwony szary piaskowy dostępne kolory szary żółty produkt doskonały 142

143 kostka kwadrat kostka 16x16x16 kostka kwadrat kostka 16x16x16 Prosty w kszałcie, uniwersalny element. Najczęściej stosowana w budownictwie drogowym oraz jako uzupełnienie systemów odwadniających. Kostka do zadań specjalnych. Wyjątkowa wytrzymałość na ściskanie sprawia, że jest to produkt przeznaczony do nawierzchni szczególnie narażonych na intensywny ruch kołowy. wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 160x160x ,17/ x160x ,48/ dostępne kolory czarny czerwony szary dostępne kolory szary produkt doskonały 143

144 bloczek m6 kostka tramwajowa produkt doskonały 144

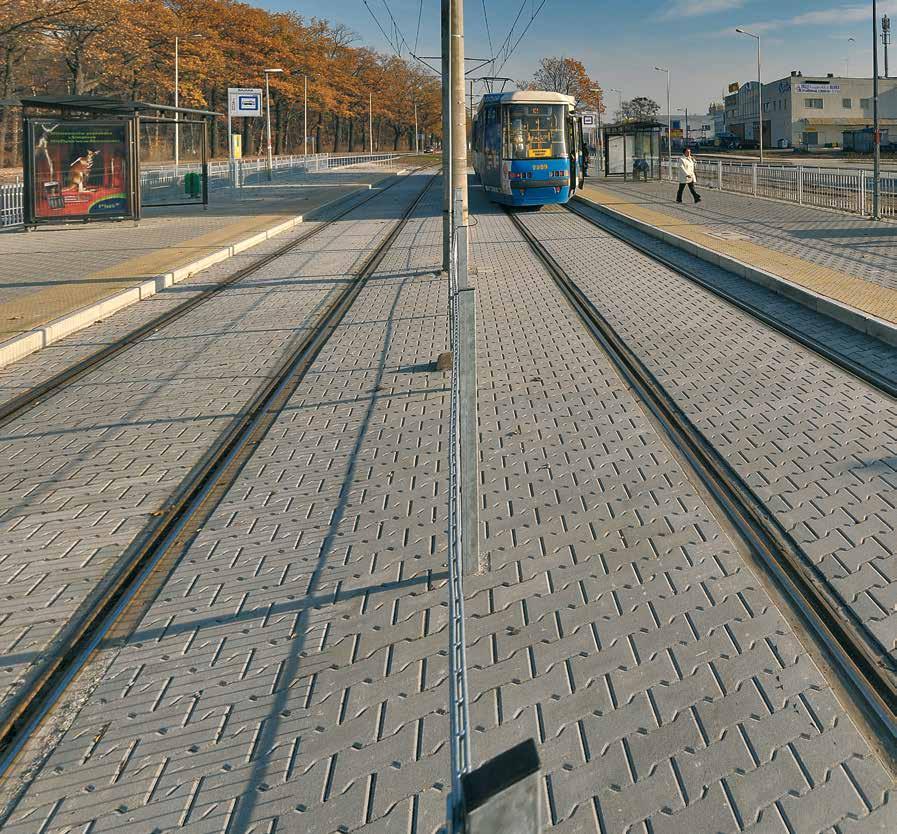

145 kostka tramwajowa W odpowiedzi na coraz bardziej wyrafinowane założenia inwestycji drogowych opracowaliśmy nowy wzór kostki tramwajowej. Torowiska oraz przejścia dla pieszych to miejsca, w których ten produkt trudno przecenić. wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu waga 1 szt. 146x122x ,98/ ,20 244x195x ,57/ bloczek betonowy Dzięki zachowaniu małej tolerancji wymiarów oraz nasiąkliwości do 5% bloczek betonowy klasy B25 stosowany jest jako element ścienny do budowy ścian fundamentowych oraz piwnic, bez konieczności ich tynkowania. wymiary mm zapotrzebowanie szt./m 2 ilość w palecie m 2 /szt. waga 1 pakietu 380x250x140 18,80 50* * 1400 * dotyczy tylko ZPB Kaczmarek w Zielonej Górze dostępne kolory szary produkt doskonały 145

146 porady i informacje techniczne technologia TX Active technologia układania gazonów technologia układania kostki brukowej przykłady ułożeń technologia TX Active technologia układania gazonów

147 W 2009 roku po cyklu testów laboratoryjnych i wdrożeniowych ZPB Kaczmarek jako pierwszy producent wibroprasowanych wyrobów betonowych wprowadza na rynek rewolucyjną technologię produkty na bazie Heidelberg Cement TX Active betonu samoczyszczącego. Dodatkowo rozdział porad techicznych zawiera zbiór najistotniejszych zasad wykonawstwa nawierzchni i murów oporowych. technologia TX Active technologia układania gazonów technologia układania kostki brukowej przykłady ułożeń technologia TX Active technologia układania gazonów

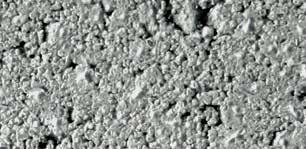

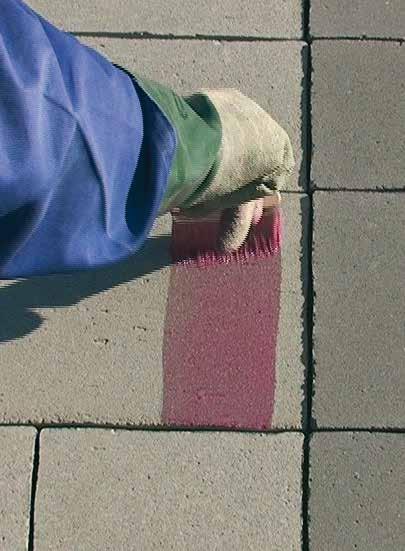

148 technologia TX Active Kostka brukowa przyjazna środowisku technologia TX Active Szkodliwe dla człowieka i środowiska naturalnego gazy spalinowe to jeden z największych problemów ekologicznych współczesnego świata. Do głównych przyczyn zanieczyszczenia powietrza, którym wszyscy oddychamy, należy zaliczyć spaliny emitowane przez silniki pojazdów, zakłady przemysłowe lub instalacje grzewcze. Zwiększona koncentracja związków takich jak tlenki azotu NOx czy lotne substancje organiczne VOC, negatywnie wpływa na zdrowie ludzi żyjących w dużych aglomeracjach miejskich lub w sąsiedztwie terenów uprzemysłowionych i arterii komunikacyjnych. Tlenki NOx oraz substancje VOC są szczególnie niebezpieczne, ponieważ stanowią wyjściowe związki do tworzenia się ozonu przy powierzchni Ziemi. Z kolei ozon jest głównym składnikiem miejskiego smogu i nawet w niewielkich stężeniach, wywołuje problemy z oddychaniem oraz może być przyczyną chorób układu oddechowego. Innowacyjna technologia TX Active to propozycja producentów materiałów budowlanych zmierzająca do usuwania zanieczyszczeń w powietrzu. Technologia TX Active zakłada wykonywanie fotokatalitycznie aktywnych powierzchni betonowych, które redukują szkodliwe związki zanieczyszczające powietrze do substancji nieszkodliwych dla środowiska naturalnego. ZPB Kaczmarek stosując technologię TX Active produkuje nowoczesną kostkę brukową o właściwościach fotokatalitycznych. Taka kostka umożliwia wykonywanie nawierzchni chodnikowych, drogowych lub parkingowych, efektywnie wpływających na czystość powietrza i tym samym, na poprawę jakości życia ludzi narażonych na negatywne oddziaływanie spalin i smogu. Redukcja szkodliwych związków zawartych w powietrzu, przez nawierzchnię z fotokatalitycznej kostki brukowej, następuje z udziałem promieniowania słonecznego UV i wody opadowej. Pod wpływem promieniowania UV na powierzchni o właściwościach fotokatalitycznych tworzą się silne reduktory (utleniacze). Przyspieszony zostaje naturalny proces utleniania, wzmagając w ten sposób szybki rozpad szkodliwych związków, które znajdują się w powietrzu w otoczeniu fotokatalitycznej nawierzchni. W końcowej fazie tego procesu, utworzone nieszkodliwe związki, są neutralizowane na powierzchni kostki i spłukiwane przez opady atmosferyczne. Proces ten jest odnawialny, ponieważ powierzchnia fotokatalityczna praktycznie nie traci swoich właściwości z upływem czasu. Właściwości fotokatalityczne kostki brukowej z ZPB Kaczmarek wykonanej w technologii TX Active zostały potwierdzone za pomocą testu z użyciem substancji organicznej (rodaminy). W teście tym, pokryto rodaminą powierzchnię kostek wykonanych w technologii standardowej i w technologii TX Active. Następnie poddano kostki naświetlaniu promieniowaniem UV. Po upływie 24 godzin naświetlania, w przypadku kostki wykonanej w technologii TX Active, odnotowano całkowite utlenienie rodaminy i w efekcie czystą powierzchnię kostki. Testy laboratoryjne wykonane w Heidelberg Technology Center w Leimen potwierdziły również aktywność fotokatalityczną kostki brukowej z ZPB Kaczmarek w zakresie redukcji zanieczyszczeń powietrza. Normowy test redukcji zawartości tlenków azotu NOx (wg normy UNI 11247:2007 NOx degradation ) wykazał 24% spadek koncentracji tych tlenków w powietrzu Istnieje możliwość wykonania każdego wzoru z oferty ZPB Kaczmarek na bazie cementu samoczyszczącego produkt doskonały 148

149 HEIDELBERG CEMENT TX Active tradycyjny cement czas po aplikacji zanieczyszczenia 0 h czas po aplikacji zanieczyszczenia 6 h nad badanymi kostkami, poddanymi promieniowaniu UV. Uzyskany wynik, zgodnie z kryteriami normowymi, pozwala zakwalifikować kostkę do elementów o wysokiej aktywności fotokatalitycznej. Do wytwarzania fotokatalitycznej kostki brukowej stosowany jest cement TioCem oferowany przez Górażdże Cement S.A. Wprowadzenie cementu TioCem i wieloletnie doświadczenie ZPB Kaczmarek w produkcji elementów wibroprasowanych, zaowocowało wdrożeniem technologii TX Active. ZPB Kaczmarek posiada sublicencję na produkcję fotokatalitycznej kostki brukowej i prawo do sygnowania tych wyrobów znakiem jakości TX Active. czas po aplikacji zanieczyszczenia 12 h czas po aplikacji zanieczyszczenia 24 h Istnieje możliwość wykonania każdego wzoru z oferty ZPB Kaczmarek na bazie cementu samoczyszczącego produkt doskonały 149

150 technologia układania wskazówki techniczne dotyczące montażu łupanego murka ogrodzeniowego Łupany murek ogrodzeniowy wykonany jest z betonu wibroprasowanego. Docelowo jest on przygotowany (fabrycznie łupany) do bezpośredniego montażu na docelowym miejscu. Można go stosować jako wolnostojacą przegrodę pionowa (mur ogrodzeniowy) przenoszacą, bez dodatkowych wzmocnień, jedynie cieżar własny. Bez dodatkowych wzmocnień będących przedmiotem indywidualnych projektów adaptacyjnych nie dopuszcza się stosowania murka jako ściany oporowej przenoszącej parcie gruntu oraz jako konstrukcji nośnej dla innych zewnętrznych obciążen. Z uwagi na rodzaj konstrukcji należy go posadowić na ciągłej ławie fundamentowej, zagłebionej w gruncie, zgodnie z przepisami, poniżej poziomu przemarzania gruntu. Ława fundamentowa o minimalnej szerokości 30 cm, powinna być wykonana z betonu C15/20, zbrojona podłużnie prętami 4#12 oraz poprzecznie strzemionami #6 co 30 cm ze stali A-III N. W celu zabezpieczenia stali zbrojeniowej przed korozją, należy ją ułożyć na dystansach o wysokości 2 cm. Pierwszą warstwę należy ułożyć na warstwie kleju mrozoodpornego w celu wyprowadzenia poziomu układanych warstw. Bloczki należy szczelnie dobijać do siebie gumowym młotkiem, tak aby wyeliminowac występowanie pionowych szczelin. Drugą warstwę analogicznie należy układać na warstwie kleju mrozoodpornego. Od trzeciej warstwy pustaki można układać na sucho, nadal dobijając je do siebie. Ostatnie dwie warstwy bloczków również należy układać na warstwie kleju mrozoodpornego, tworząc w ten sposób pseudo wieniec, spinający całą konstrukcją ściany. Z betonowego murka łupanego mona montowac konstrukcje o wysokości do 2,20 m dla I strefy wiatrowej, zgodnie z PN-EN 77/B Obciażenie wiatrem. Dla strefy II dopuszczalna wysokość wynosi 150 cm, natomiast dla strefy IIa i więcej graniczna wysokość wynosi 100 cm. Dla murków o wysokości powżyej 1,50 m zaleca sie ułożenie dwóch środkowych warstw bloczków na dodatkowej warstwie kleju mrozoodpornego (w celu stworzenia usztywniającego pseudo wieńca pośredniego) oraz w przypadku ściany o długości wiekszej od 5,00 m zastosowanie kleju w 3 sasiednich bloczkach na całej wysokości ściany w rozstawie co 3,00 m (w celu stworzenia usztywniającego pseudo trzpienia). W celu zabezpieczenia pionowych spoin ostatniej warstwy przed destrukcyjnym działaniem warunków atmosferycznych (zamarzająca woda) zaleca się od góry ułożenie, np.: czapy z kamienia badź dokładne zaspoinowanie powstałych szczelin. produkt doskonały 150

151 wskazówki techniczne dotyczące wbudowywania gazonów fundamentowanie W przypadku zastosowań przydomowych o niewielkich wysokościach muru, wystarcza wykonanie wykopu na szerokość muru celem wybrania czarnej ziemi, a następnie naniesienie i zagęszczenie ok. 15 cm warstwy żwiru. Pierwszy rząd gazonów powinien być zagłębiony poniżej poziomu gruntu, wypoziomowany, wylicowany do zamierzonego położenia. W przypadku budowy muru o wysokości ponad czterech rzędów gazonów, należy wykonać fundament zgodnie ze sztuką budowlaną, wolny od przemarzania, czyli na głębokość około 80 cm licząc od poziomu gruntu i szerokość min. 20 cm. Zwykle warunki posadowienia powinny być określone w projekcie budowlanym. układanie elementów Najniższy rząd gazonów osadza się w warstwie wilgotnego betonu i wyrównuje w poziomie. W celu wyrównania uwarunkowanych technologicznie, niejednakowych wymiarów w ramach określonej tolerancji, należy zachować min. 5 mm odstępy pomiędzy po szczególnymi elementami. Następne rzędy ustawia się na sucho. Ewentualne różnice wysokości wyrównuje się piaskiem lub zaprawą. Gazony ustawia się jeden obok drugiego w taki sposób, żeby żłobki połączeniowe zachodziły na siebie. Gazony można układać również nie tylko w linii prostej, ale także po łukach. W zależności od ustawienia, przez przesunięcie i obrót gazonów otrzymujemy kieszenie na roślinność. wypełnienie W wystające kieszenie wkłada się wkładki betonowe zapobiegające wysypywaniu się wypełnienia gazonów (wkładki dostarczane są niezależnie od gazonów). Po ułożeniu każdego rzędu, gazony wypełnia się do 1/3 wysokości żwirem, a następnie ziemią odpo wiednią dla roślin. Ściany oporowe i umocnienia skarp wypełnia się pomiędzy skarpą a ścianą materiałem mrozoodpornym, dokładnie zagęszczonym. Orientacyjne możliwości zastosowania gazonów podano w tabelach. Wykonywanie budowli z gazonów powinno być poparte projektem budowlanym. Nachylenie Ułożenie pojedyncze Ułożenie podwójne ściany Szerokość Wysokość Szerokość Wysokość podstawy H max podstawy H max [stopień] [m] [m] [m] [m] pionowa 0,66 1,50 0,66/1,18 2, ,66 2,10 0,66/1,18 3, ,66 3,60 0,66/1,18 6, ,66 5,40 0,66/1,18 6,00 Rodzaj ściany Wolnostojąca bez Parcie wiatru 0,4 wzmocnienia Ssanie wiatru 0,2 Wolnostojąca jako Parcie wiatru 0,4 podwójna z nasadą Ssanie wiatru 0,2 Wytrzymałość Szerokość Wysokość na obciążenia podstawy H max [kn/m 2 ] [m] [m] 0,66 5,50 0,66/1,18 7,00 produkt doskonały 151

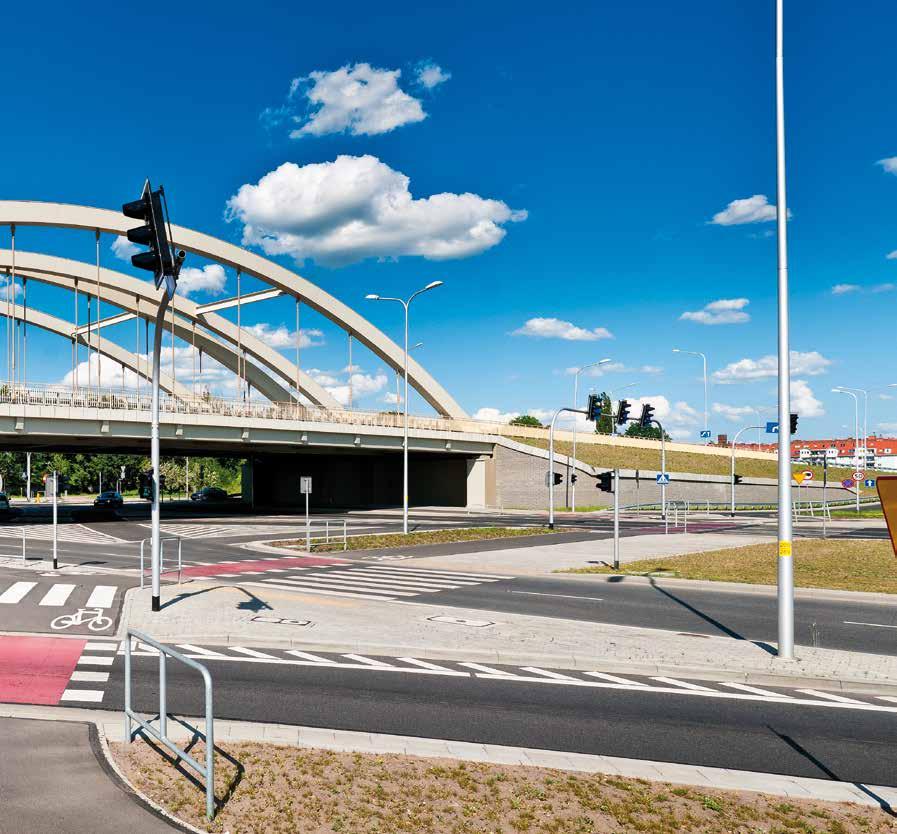

152 technologia układania korytowanie Pierwszym etapem prac brukarskich jest korytowanie. Proces ten polega na usunięciu humusu i gruntu rodzimego (najczęściej usuwa się 20 do 40 cm podłoża naturalnego). Roboty te wykonuje się najczęściej za pomocą maszyn drogowych spychacza, zgarniarki lub równiarki. Jedynie w przypadku niewielkich powierzchni, np. niewielkiego chodniczka wokół domu, można przeprowadzić korytowanie ręcznie. niwelacja terenu Niwelacja terenu polega na wyrównaniu powierzchni gruntu rodzimego po korytowaniu oraz ukształtowaniu tej powierzchni zgodnie z niweletą przyszłej drogi. Oznacza to wykonanie w gruncie naturalnym docelowych spadków i linii odwadniających tak, żeby wszystkie warstwy podbudowy miały identyczną grubość w każdym miejscu wykonywanego placu lub drogi. Niwelacji terenu dokonuje się poprzez usuwanie nadmiaru gruntu lub uzupełnienie jego ubytków według rzędnych wysokościowych wytyczonych urządzeniami geodezyjnymi. Na tym etapie kształtuje się poziomy przebieg drogi, pobocza, wytycza zakręty, skrzyżowania i rozjazdy. Do niwelacji niewielkich powierzchni wystarczy łata i poziomica, natomiast duże po wierzchnie wymagają zastosowania niwelatora i teodolitu oraz maszyn drogowych. Proces niwelacji terenu ma duże znaczenie dla kształtu przyszłej nawierzchni, jej odwodnienia i trwałości, dlatego podczas jego wykonywania należy zachować szczególną staranność. wykonanie podbudowy Dla trwałości nawierzchni drogowej zdecydowanie największe znaczenie ma właściwie wykonana podbudowa. To ona jest odpowiedzialna za prawidłowe rozłożenie obciążenia od pojazdów na grunt oraz zapewnienie odpowiedniej sztywności dla warstwy wierzchniej. O konstrukcji podbudowy decyduje wiele czynników. Najważniejsze z nich to wielkość i rodzaj obciążenia, rodzaj gruntu rodzimego, stan wód gruntowych oraz rodzaj systemu odwodnie niowego. Całkowita grubość waha się pomiędzy 10 a 30 cm. Najczęściej stosowanym materiałem jest kruszywo naturalne lub łamane, w przypadkach dużych obciążeń lub niekorzystnych warunków gruntowych stosuje się tłuczeń lub chudy beton. Wykonanie podbudowy polega na rozściełaniu kruszywa lub innego materiału drogowego i ubiciu go do odpowiedniego zagęszczenia. W przypadku warstw o dużej grubości proces wykonywania jednej warstwy jest podzielony na kilka etapów. Umożliwia to uzyskanie jednorodnego zagęszczenia całej warstwy. Podbudowę z betonu chudego wykonuje się analogicznie jak z kruszywa, stosując beton o niskiej zawartości wody. Szczegółowy przekrój konstrukcji nawierzchni wykonanej z kostki brukowej prezentuje poniższy rysunek. kluczem do sukcesu jest podbudowa produkt doskonały 152

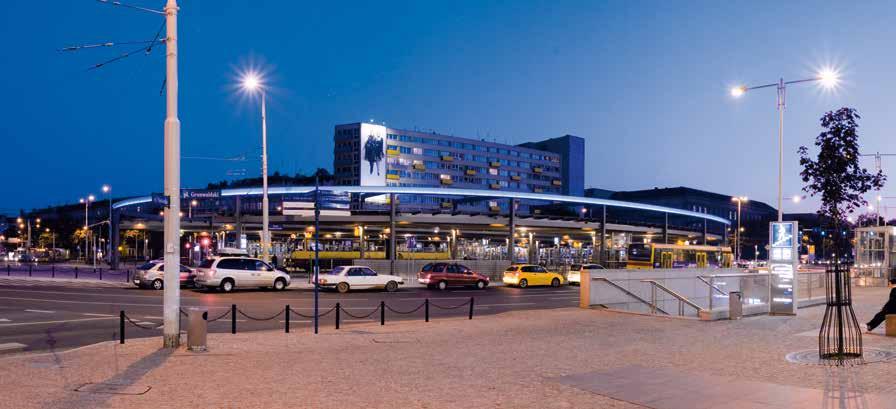

153 układanie podsypki Na zagęszczone podłoże gruntowe układa się tzw. podsypkę z piasku o frakcji 0-4 mm. Piasek rozściełany jest na podbudowie i wyrównywany poprzez ściągnięcie łatą w celu uzyskania porządnych spadków. Warstwa podłoża po ściągnięciu łatą powinna mieć grubość 3-5 cm. Podsypki nigdy nie zagęszcza się przed ułożeniem kostki brukowej. Ta podstawowa zasada pozwala na wyrównanie różnic wysokości kostki, dopuszczalnych z przyczyn technologicznych i zawartych w aprobatach technicznych. Ułożona na niezagęszczonym podłożu kostka powinna wystawać ponad wymagany poziom nawierzchni o około 1-3 mm różnica ta przewidziana jest na osiadanie podłoża podczas zagęszczania kostki. W szczególnych przypadkach (między innymi w celu uszczelnienia nawierzchni) do wykonania podsypki wykorzystuje się mieszankę cementowo-piaskową w stosunku 1:4. układanie kostki brukowej Przed rozpoczęciem tego etapu prac należy sprawdzić, czy dostarczona przez produ centa kostka jest zgodna ze złożonym zamówieniem oraz z danymi na dokumencie dostawy WZ. Należy także sprawdzić, czy kostka nie wykazuje uszkodzeń mechanicznych, transportowych lub innych widocznych ubytków. W przypadku jakichkolwiek wątpliwości należy niezwłocznie skontaktować się z dostawcą, ponieważ po wbudowaniu kostki nie ma podstaw do jej reklamacji. Ponieważ warstwa podsypki nie może być naruszona, układanie kostki należy rozpocząć od krawędzi drogi lub placu kierując się do środka. Przy układaniu pierwszego rzędu kostki ważne jest takie rozplanowanie jej układu, aby maksymalnie ograniczyć przycinanie kostek brukowych. Co pewien czas należy dokonać kontroli prawidłowości uzyskiwanych krawędzi i spadków oraz prawidłowości układanego wzoru szczególne znaczenie ma tu odpowiednie przygotowanie dokumentacji projektowej oraz szkic zaplanowanego wzoru. Rodzaj kostki i wzór układania oprócz walorów estetycznych ma również znaczenie dla pracy nawierzchni oraz dla poziomu hałasu, jaki emitują koła przejeżdżających pojazdów. Ważnym zagadnieniem przy układaniu kostki jest zapewnienie odpowiedniej konstrukcji szczeliny pomiędzy kostkami brukowymi. Pełni ona podobną rolę jak spoina w sklepieniach: wiąże poszczególne kostki brukowe i wciąga je do współpracy przy przenoszeniu obciążenia. Szczeliny wypełnia się wysuszonym piaskiem frakcji 0-2 mm. Przy układaniu kostki należy pamiętać, aby mieszać kostki co najmniej z trzech pakietów transportowych. Kostkę najczęściej układa się ręcznie lub za pomocą specjalistycznych maszyn do jej układania. zagęszczanie kostki brukowej Zagęszczanie kostki brukowej powinno być przeprowadzone w stanie suchym, po wstępnym zasypaniu szczelin i przed rozpoczęciem użytkowania. Zagęszczanie wykonuje się za pomocą płyty wibracyjnej obłożonej okładziną PCV chroniącą kostkę przed uszkodzeniami. Po zagęszczeniu wskazane jest uzupełnienie materiału wypełniającego szczeliny. Następnie należy usunąć nadmiar piasku. przed układaniem kostki brukowej należy pamiętać o kilku zasadach: 1. Kluczem do sukcesu jest podbudowa. 2. Proces niwelacji terenu ma duże znaczenie dla kształtu przyszłej nawierzchni, jej odwodnienia i trwałości, dlatego podczas jego wykonywania należy zachować szczególną staranność. 3. Podsypki nigdy nie zagęszcza się przed ułożeniem kostki brukowej. 4. Przed rozpoczęciem prac należy sprawdzić, czy dostarczona przez producenta kostka jest zgodna ze złożonym zamówieniem oraz z danymi na dokumencie dostawy WZ. Należy sprawdzić, czy nie wykazuje uszkodzeń mechanicznych, transportowych lub innych widocznych ubytków. 5. Należy stosować odpowiednie frakcje materiałów służących do wykonania podbudowy. 6. Szczeliny wypełnia się piaskiem frakcji 0-2 mm. 7. Zagęszczanie wykonuje się za pomocą płyty wibracyjnej obłożonej wykładziną PCV chroniącą kostkę przed uszkodzeniami. 8. W razie jakichkolwiek wątpliwości należy skontaktować się z przedstawicielem ZPB Kaczmarek. okładzina PCV chroniąca kostkę przed uszkodzeniami produkt doskonały 153

154 technologia układania możliwości... Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,10 FUTURA 30x ,91 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x10 10,4 0,10 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 20x20 4,3 0,17 FUTURA INFUŁA 17,2 0,84 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x10 6 0,06 FUTURA INFUŁA 1,5 0,07 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 20x20 8,5 0,34 FUTURA INFUŁA 13,7 0,67 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,00 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x10 3,5 0,07 FUTURA INFUŁA 3,5 0,17 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,20 FUTURA 20x ,80 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x20 2 0,04 Zapotrzebowanie na 1m 2 nawierzchni kostka kostka szt/m 2 m 2 /1m 2 FUTURA 20x20 7,7 0,31 FUTURA 30x30 7,7 0,70 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x10 7,3 0,07 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 20x20 7,1 0,28 FUTURA 20x ,71 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x20 2 0,04 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,50 FUTURA 20x20 12,5 0,09 produkt doskonały 154

155 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,40 FUTURA 30x30 6,6 0,60 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x10 2 0,02 FUTURA 10x20 12,2 0,24 FUTURA 30x30 8,1 0,74 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 20x ,40 FUTURA 20x ,59 Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 20x20 2,2 0,09 FUTURA 20x30 15,2 0,89 Zapotrzebowanie na 1m 2 krawędzi kostka szt/m m 2 /1m FUTURA 10x10 5 0,05 Zapotrzebowanie na 1m 2 nawierzchni Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 kostka szt/m 2 m 2 /1m 2 FUTURA 10x10 5 0,05 FUTURA 10x10 3,3 0,03 FUTURA 10x20 5 0,10 FUTURA 10x ,66 FUTURA 20x ,40 FUTURA 30x30 3,3 0,30 FUTURA 30x30 5 0,45 przykłady ułożeń Zapotrzebowanie na 1m 2 nawierzchni kostka szt/m 2 m 2 /1m 2 FUTURA 10x ,27 FUTURA 20x20 1,7 0,07 FUTURA INFUŁA 13,5 0,66 Przedstawione układy kostki brukowej zostały opracowane na bazie produkowanego przez ZPB Kaczmarek systemu futura. Prosty i na pierwszu rzut oka nieskomplikowany zestaw elementów w rzeczywistości pozwala na szeroki wachlarz różnorodnych rozwiązań. Podobny zakres układów możemy uzyskać w oparciu o dowolny system z programu piękny dom. Dodatkowo każdy z przedstawionych układów możemy rozwinąć o przeróżne zestawienia kolorystyczne. Limitem jest tylko nasza wyobrażnia....jest nieskończenie wiele produkt doskonały 155

156 informacje techniczne 1. Zamówienie 1.1. Zamówienie może zostać złożone na piśmie, faxem, pocztą elektroniczną Zamówienie winno zawierać: nazwę firmy zamawiającego, a w przypadku, gdy zamawia jący nie ma osobowości prawnej jego nazwisko i nazwę przed siębiorstwa, adres zamawiającego i numer jego rachunku bankowego, rodzaj, ilość i przybliżony termin odbioru wyrobów, sposób odbioru, miejsce dostawy, imię i nazwisko osoby upoważnionej do odbioru wyrobów Do zamówienia należy dołączyć oświadczenie podatnika VAT, zawierające zgodę zamawiającego na wystawienie faktury bez jego podpisu W przypadku zamówienia wraz z dostawą wyrobów zamówienie powinno zawierać zapewnienie możliwości przejazdu samochodów ciężarowych na miejsce rozładunku Wszelkie uzupełnienia lub zmiany zamówienia wymagają formy pisemnej. Błędy zamówienia obciążają kupującego Termin dostawy wskazany w zamówieniu jest terminem przybliżonym, a jego przekroczenie nie uprawnia kupującego do wystąpienia z roszczeniem odszkodowawczym. 2. Sprzedaż 2.1. Umowa sprzedaży zostaje dokonana w dniu odbioru wyrobów przez zamawiającego lub jego upoważnionego przedstawiciela albo w dniu przekazania przez przewoźnika wyrobów zamawiającemu Dowodem umowy sprzedaży jest faktura z dokumentem WZ Ceny wyrobów oferowanych przez sprzedawcę są cenami umownymi, przy czym obowiązująca jest cena z dnia odbioru towaru Zapłata za wydane wyroby nastąpi bez potrąceń w terminie określonym na fakturze Miejscem zapłaty ceny jest siedziba sprzedawcy. Numer ra chunku bankowego wskazany jest na fakturze Początkiem biegu terminu zapłaty ceny jest dzień wystawienia faktury Zapłatę uważa się za zrealizowaną w dniu wpływu środków finansowych na rachunek bankowy sprzedawcy Sprzedane wyroby pozostają własnością sprzedawcy do całkowitej zapłaty przez kupującego zafakturowanej należności, bądź innych wymaganych należności sprzedawcy wynikających z wcześniej realizowanych zakupów wykazanych na rachunku bieżącym kupującego prowadzonym przez sprzedawcę W przypadku nieterminowej zapłaty sprzedający może naliczyć odsetki ustawowe i wezwać do ich zapłaty Sprzedający zapewnia kupującego o dobrej jakości oferowanych do sprzedaży wyrobów i ich zgodności z obowiązującymi dokumentami odniesienia. 3. Zapotrzebowanie kostki brukowej 3.1. Określone zapotrzebowanie kostki brukowej na 1 m 2 układanej powierzchni uwzględnia zwykle spoiny pomiędzy poszczególnymi elementami Podane wymiary elementów są wymiarami nominalnymi Ze względu na technologię produkcji kostki brukowej, rzeczywiste wymiary kostki brukowej zwykle różnią się od nominalnych, jednak w zakresie dopuszczonym przez Aprobatę Techniczną. Dlatego konieczne jest, w celu ustalenia dokładnego zapotrzebowania, ułożenie kilku jej rzędów. 4. Spoiny nawierzchni wykonanej z kostki brukowej 4.1. Kostka brukowa zwykle produkowana jest z odstępnikami pionowymi zapewniającymi minimalną odległość (spoiny) pomiędzy poszczególnymi kamieniami ułożonej nawierzchni Ze względu na dopuszczalne odchyłki wymiarowe kostki brukowej, należy dokonać korekty położenia niektórych fragmentów nawierzchni kostki brukowej. 5. Uszkodzenia elementów betonowych 5.1. Kostka brukowa, płyty, płyty ażurowe, elementy odwadnia jące, krawężniki ułożone ze zbyt małą fugą lub na podbudowie o niedostatecznej nośności narażone są na uszkodzenia krawędzi już w trakcie zagęszczania. Uszkodzeniom tym nie zapobiegnie użycie nawet najwyższej klasy betonu do produkcji elementów Szczególnie narażone na tego rodzaju uszkodzenia są elementy bez pionowych odstępników np. MEBA, elementy odwadniające W celu uniknięcia powyższych uszkodzeń należy wykonywać podbudowę zgodnie z projektem technicznym i zachowywać zale cane szerokości spoin Uszkodzenia wyrobów powstałe na skutek powyższych błędów wykonawczych nie mogą być podstawą reklamacji jakości dostar czonych wyrobów. 6. Tekstura 6.1. Tekstura powierzchni licowych zależy przede wszystkim od uziarnienia kruszywa zastosowanego do wierzchniej warstwy elementów. Poszczególne partie produktów, szczególnie produkowane w dłuższym okresie, mogą wykazywać nieznaczne zmiany tekstury Kostka brukowa młoteczkowana zwykle posiada różnorodną strukturę tekstury będącą wynikiem procesu młoteczkowania, co zatem nie jest wadą wyrobu. 7. Wykwity wapienne 7.1. Na powierzchni kostki brukowej mogą sporadycznie występować naloty zwane wykwitami wapiennymi Wykwity wapienne są produktami hydratacji cementu i przy określonych warunkach atmosferycznych mogą ujawniać się w postaci białych nalotów na powierzchni elementów Wykwity wapienne nie mają wpływu na wartość użytkową wyrobów. Ustępują przez spłukiwanie wodą deszczową oraz w czasie normalnego użytkowania kostki brukowej najdalej w okresie do dwóch lat od daty wbudowania Wykwity wapienne nie stanowią podstawy reklamacji jakości kostki brukowej. 8. Odchylenia odcieni kolorów 8.1. Wyroby tego samego koloru (również szare) mogą posiadać niekontrastowe odchylenia koloru spowodowane przez różny wiek wyrobów, niejednorodność składników betonu, bądź uwarunkowania technologiczne Różnice te nie mają żadnego znaczenia dla wartości użytkowej wyrobów, ponieważ zwykle znikają w czasie użytkowania wyrobów W celu zminimalizowania efektu odcieni, zaleca się układanie nawierzchni jednocześnie z kilku pakietów. 9. Opakowania zwrotne 9.1. Wyroby mogą być dostarczone łącznie z opakowaniami zwrotnymi (paletami) Opakowania zwrotne są fakturowane łącznie z wyrobami Po zwrocie nieuszkodzonych palet, zostaną one odkupione przez sprzedawcę. produkt doskonały 156
