Dokumentacja projektowa na realizację inwestycji opracowana została przez Pracownię Projektową Pawła Tiepłowa z siedzibą w Warszawie przy ul.

Transkrypt

1

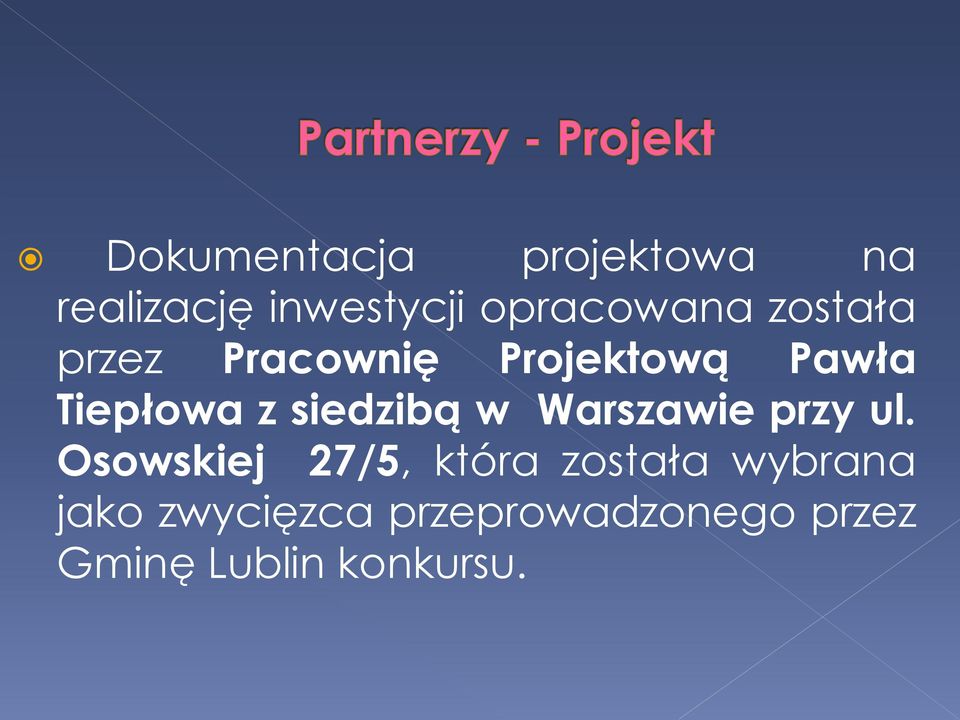

2 Dokumentacja projektowa na realizację inwestycji opracowana została przez Pracownię Projektową Pawła Tiepłowa z siedzibą w Warszawie przy ul. Osowskiej 27/5, która została wybrana jako zwycięzca przeprowadzonego przez Gminę Lublin konkursu.

3

4

5

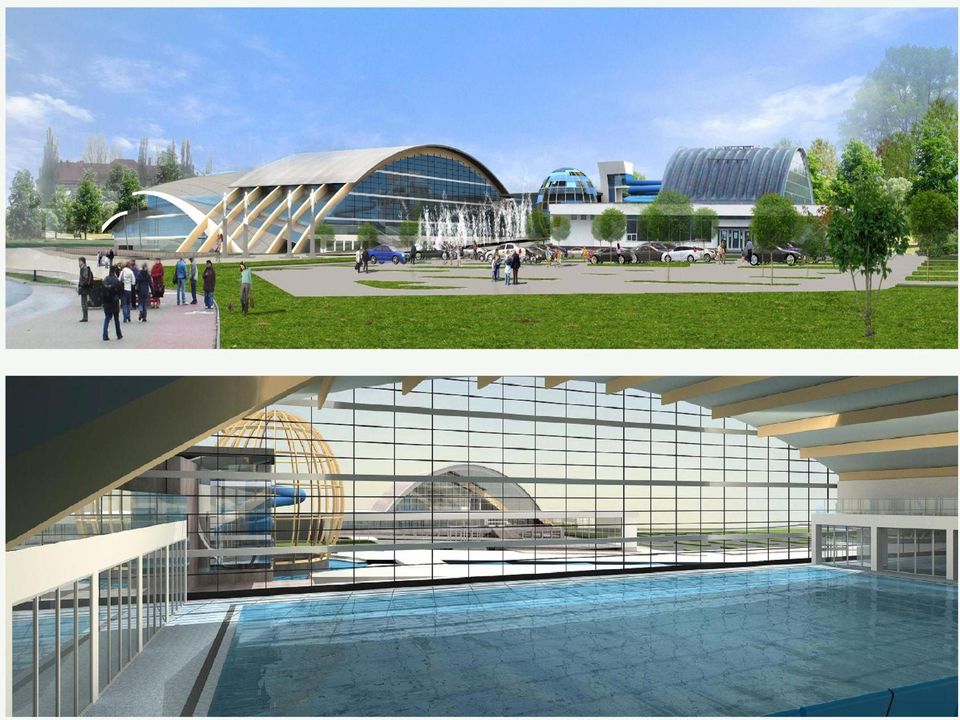

6

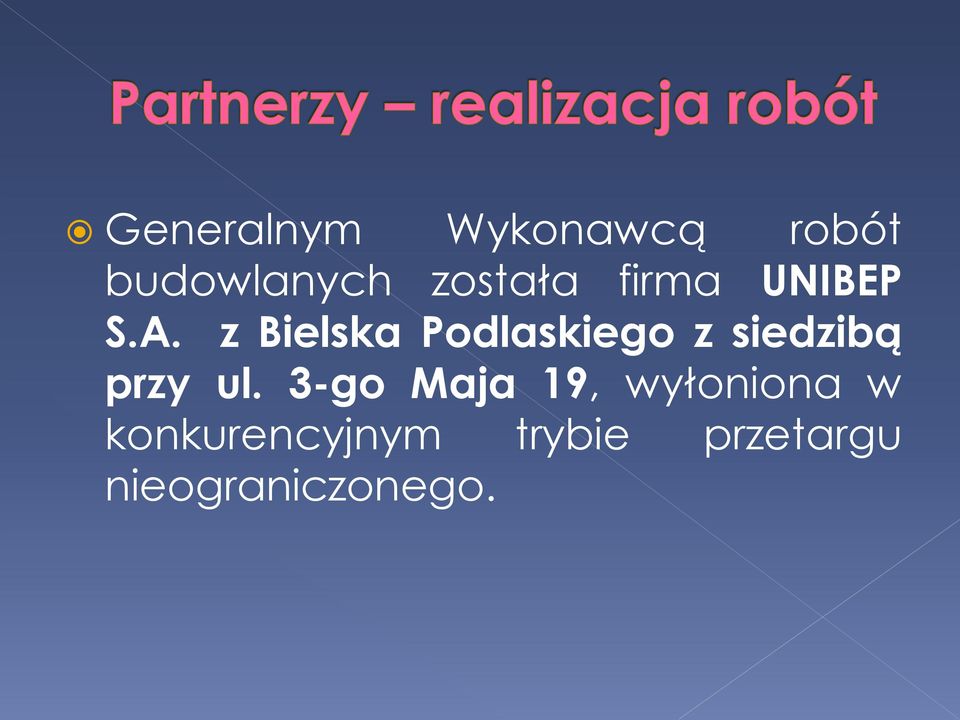

7 Generalnym Wykonawcą robót budowlanych została firma UNIBEP S.A. z Bielska Podlaskiego z siedzibą przy ul. 3-go Maja 19, wyłoniona w konkurencyjnym trybie przetargu nieograniczonego.

8 Umowa na realizację robót podpisana została z Wykonawcą robót 25 lipca 2013r. Kontrakt opiewa na kwotę ,29 zł brutto.

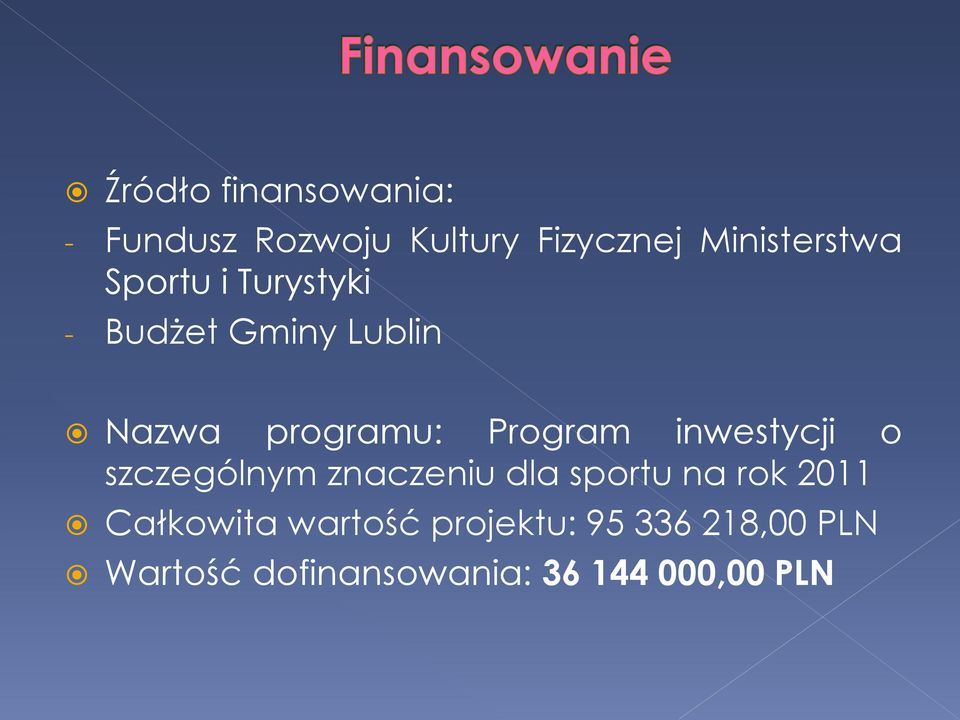

9 Źródło finansowania: - Fundusz Rozwoju Kultury Fizycznej Ministerstwa Sportu i Turystyki - Budżet Gminy Lublin Nazwa programu: Program inwestycji o szczególnym znaczeniu dla sportu na rok 2011 Całkowita wartość projektu: ,00 PLN Wartość dofinansowania: ,00 PLN

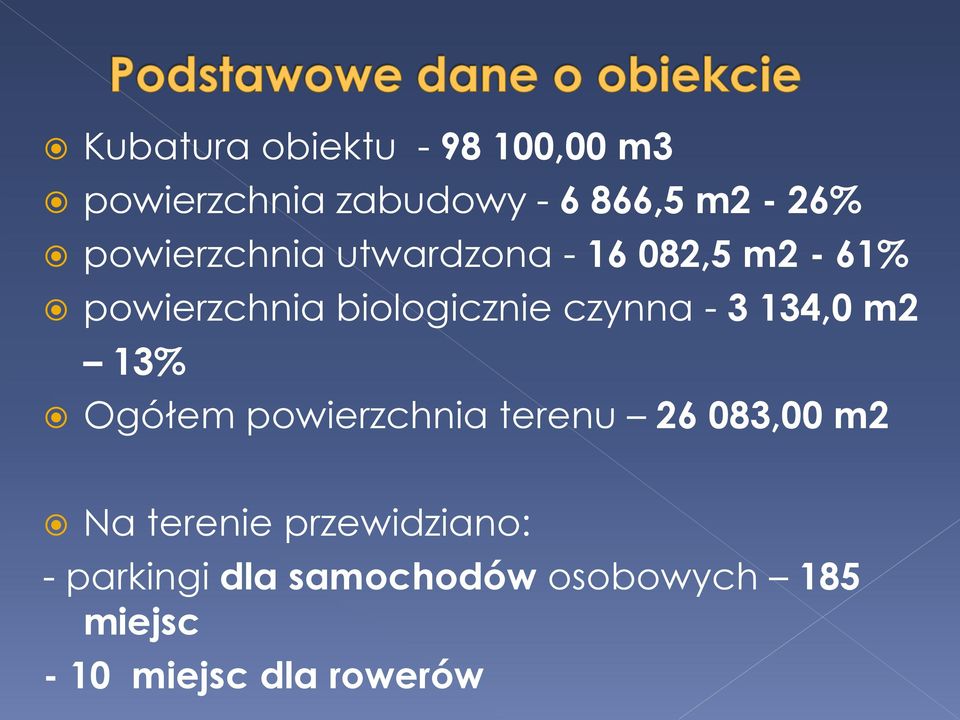

10 Kubatura obiektu ,00 m3 powierzchnia zabudowy ,5 m2-26% powierzchnia utwardzona ,5 m2-61% powierzchnia biologicznie czynna ,0 m2 13% Ogółem powierzchnia terenu ,00 m2 Na terenie przewidziano: - parkingi dla samochodów osobowych 185 miejsc - 10 miejsc dla rowerów

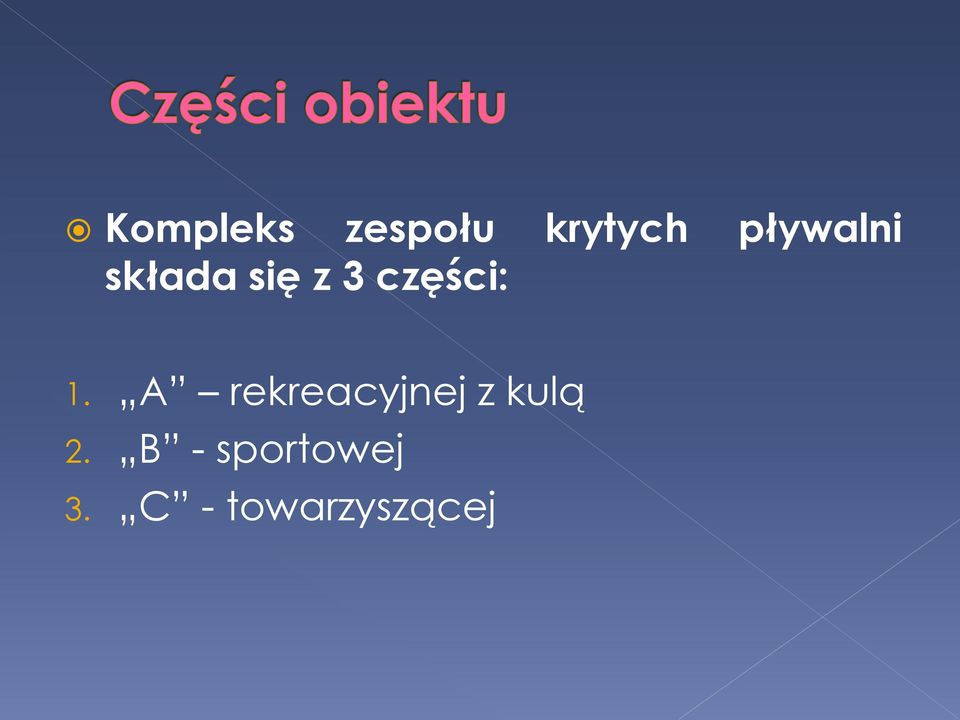

11 Kompleks zespołu krytych pływalni składa się z 3 części: 1. A rekreacyjnej z kulą 2. B - sportowej 3. C - towarzyszącej

12

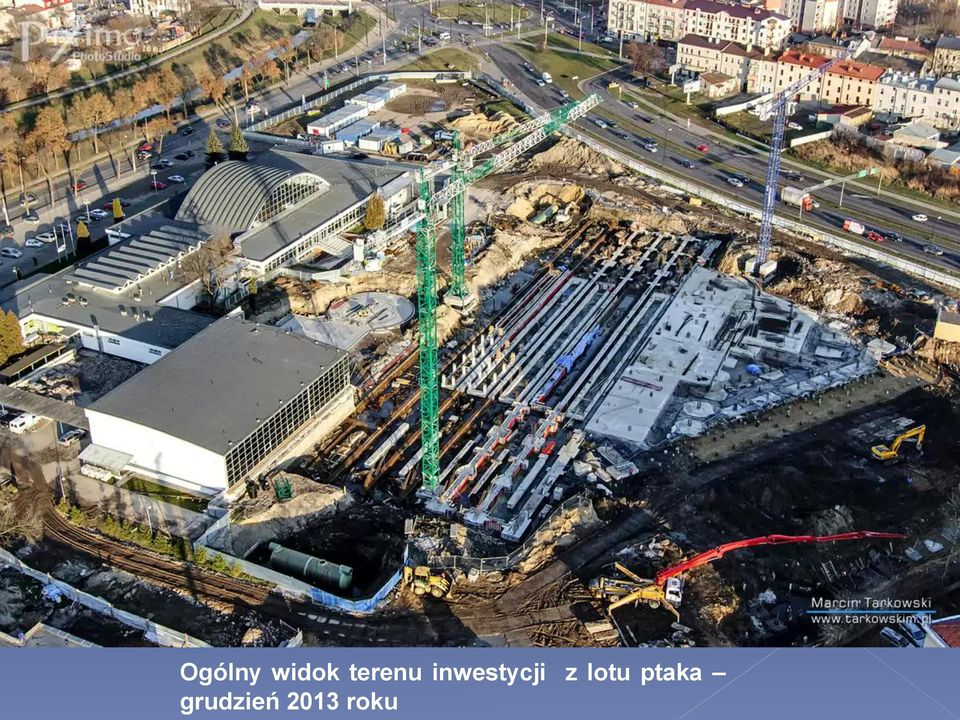

13 Ogólny widok terenu inwestycji z lotu ptaka grudzień 2013 roku

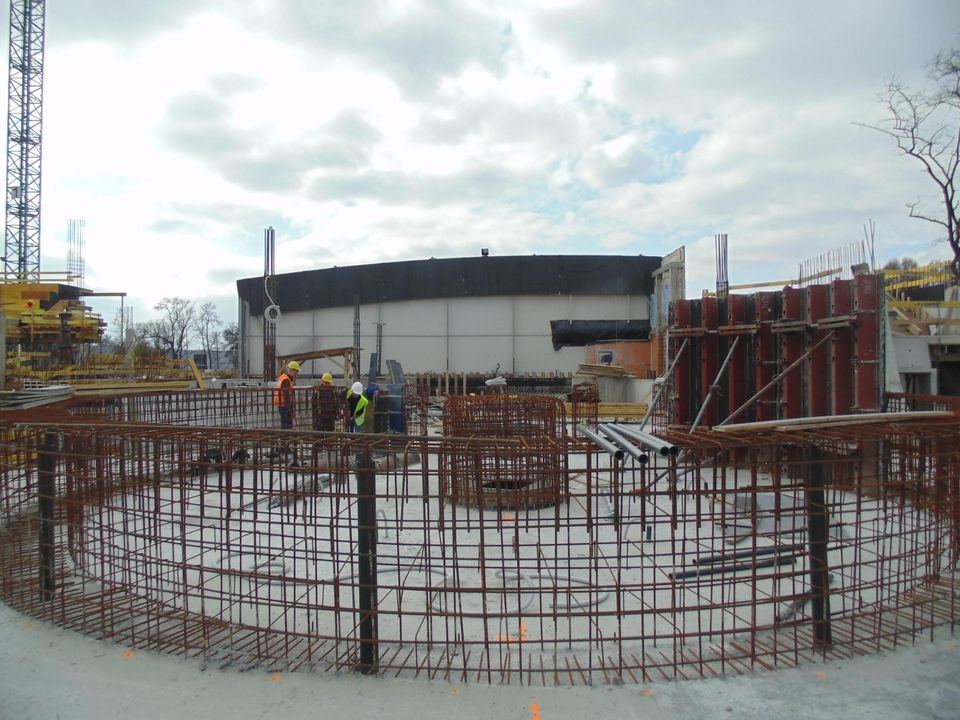

14 Stanowi rozbudowę istniejącego basenu 25 metrowego o obiekt w kształcie kuli. W części tej przewidziano: wieżę dla dwóch zjeżdżalni rurowych wychodzących na zewnątrz obiektu: - jedna z poziomu +12,90 m ze spadkiem 12,5% o długości około 76m - i druga z poziomu +14,40 m ze spadkiem 10% o długości około 116 m.

15 wielofunkcyjny basen rekreacyjny o powierzchni lustra wody 303 m2 z częścią do nauki pływania i atrakcjami wodnymi takimi jak: ławeczki napowietrzające, zatoka fal, gejzer powietrzny, masaż karku, dysze ścienne oraz sztuczną rzekę wewnętrzną i zewnętrzną

16

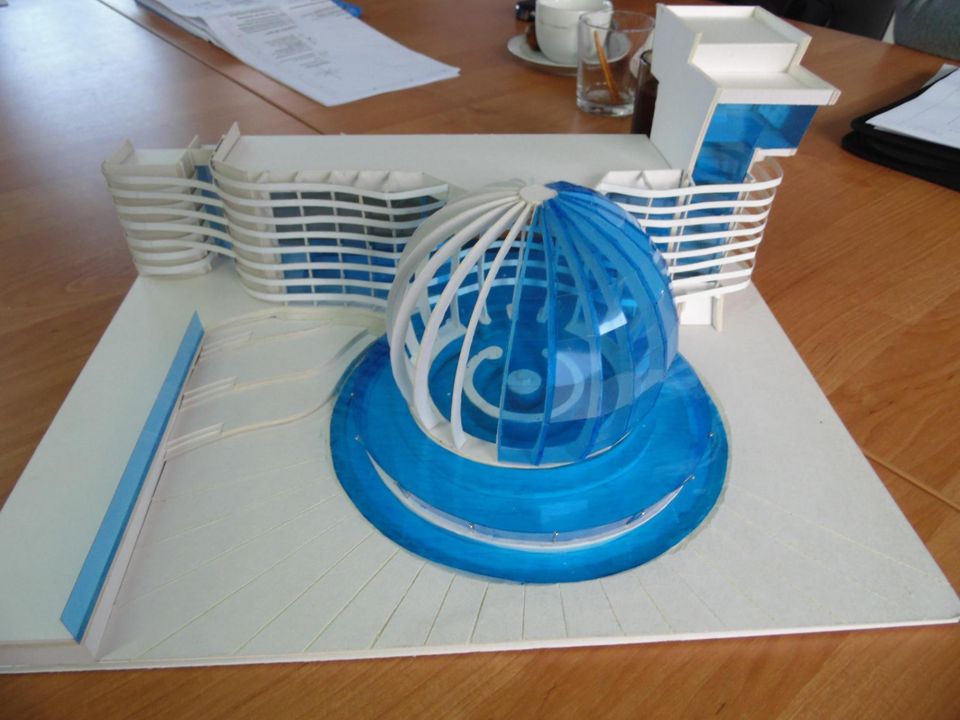

17

18

19

20 Tu znajdują się dwa elementy: 1. hala basenu olimpijskiego z trybunami na 2101 miejsc ( 3 trybuny: główna na 1289 miejsc, i dwie szczytowe po 403 i 409 miejsc) 2. zespół rekreacyjny

21

22 części wschodniej hali basenowej przewidziane są pomieszczenia administracyjne z salą konferencyjną na 60 osób, główny hol wejściowy z salą kawiarnianą i widokiem na wnętrze niecki basenowej przez wielkie panoramiczne okna umieszczone w szczytowej ścianie niecki, zespół przebieralni i natrysków basenowych oraz basen olimpijski z pomieszczeniami dla sędziów zawodników, trenerów oraz kontroli antydopingowej. W

23

24

25 Wymiary niecki basenu to 59,74mx25,43m, niecka będzie miała zmienną głębokość od 2,50m do 3,90m od strony panoramicznej ściany w holu wejściowym i kawiarni. Basen ten jest przeznaczony do rozgrywania zawodów pływackich na poziomie międzynarodowym wysokiej rangi na krótkich i długich dystansach, rozgrywek piłki wodnej oraz do treningów.

26

27 W niecce przewidziany jest ruchomy dwudzielny i zatapialny pomost oraz również dwudzielne ruchome dno czyli urządzenia pozwalające na różnorodną aranżację przestrzeni wodnej basenu.

28

29

30

31 Basen może przybierać różne konfiguracje: 1 wersja 1 basen 50 m z 10 torami; czyli układ klasyczny 25x50 2 wersja 2 baseny 25 m każdy z 10 torami; czyli układ 2x 25x25 3 wersja 1 basen 50 m z 5 torami, 2 baseny 25 m z 5 torami każdy; przy zatopionej jednej części pomostu 4 wersja - 1 basen 50m z 5 torami, 1 basen 25 m z 5 torami, 1 basen z 5 torami wypłycany.

32

33 Zespół ten obejmuje 3 baseny rekreacyjne: 1. pierwszy basen o powierzchni lustra wody 60 m2 i głębokości od 1,0 do 1,2 m z wodospadem i ścianką wspinaczkową oraz ławeczkami napowietrzającymi i dyszami ściennymi 2. drugi basen jakuzzi o powierzchni lustra wody 36 m2 i głębokości 1,25 m z hydromasażem, leżankami i ławeczkami napowietrzającymi 3. trzeci basen dla dzieci o powierzchni lustra wody 33 m2 i głębokości od 0,45 do 0,9 m z 3 metrową mini zjeżdżalnią prostą, grzybkiem i statkiem wspinaczkowym

34

35

36 Z tej części obiektu przewidziane jest wodne przejście na zewnątrz bezpośrednio do całorocznego basenu zewnętrznego o powierzchni lustra wody 200 m2 i głębokości 1,25m również z ławeczkami i leżakami napowietrzającymi. Na zewnątrz przewidziany jest również basen z hydromasażem o powierzchni lustra wody 12 m2 z ławeczkami napowietrzającymi.

37

38 na poziomie 0 przewidziane zostały: - zespół odnowy biologicznej i rehabilitacji z holem, poczekalnią i recepcją - część szatniowo-natryskowa - pomieszczenia masażu i hydromasażu, krioterapii, światłolecznictwa, siłownia - ogród zimowy, gastronomia, handel, sklep sportowy, restauracja i bufet.

39

40

41

42 Na poziomie +1 przewidziano: - zespół saunowy z częścią szatniowonatryskową, salę ogólną, w której będzie beczka lodowa, wanny, leżaki, pojemniki ze śniegiem, basen ciepły i natrysk regeneracyjny, będzie tu również sauna fińska, sauna aromatyczna, łaźnia turecka i solarium.

43

44

45

46 Na poziomie +2 przewidziano: - zespół fitness z salą do fitness, siłownią, salą cardio i do spinningu oraz całym zapleczem szatniowo-natryskowym i recepcją.

47

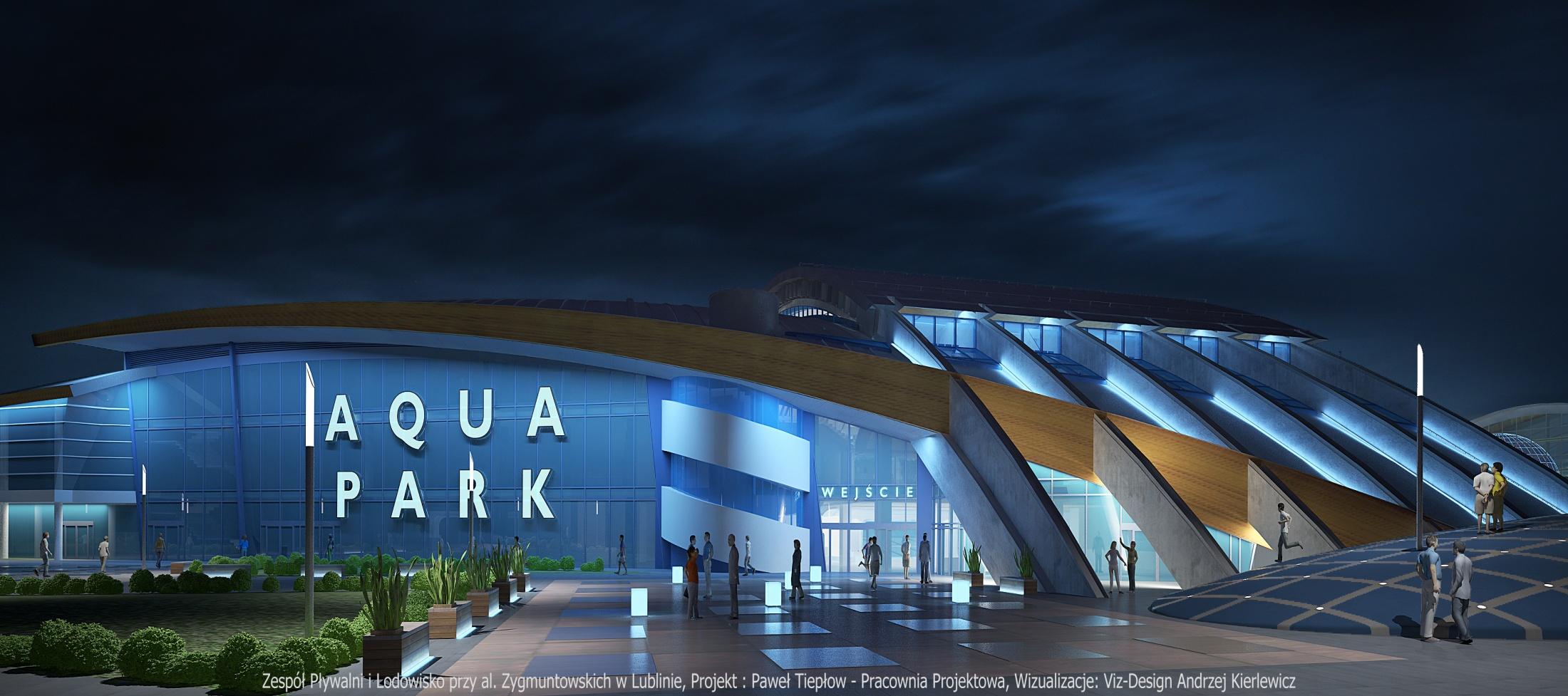

48 Elewacja frontowa - wschodnia

49

50

51 Widok na wnętrze hali lodowej

52

53 Opracowanie: Marzena Szczepańska Wydział Inwestycji i Remontów Urzędu Miasta Lublin
