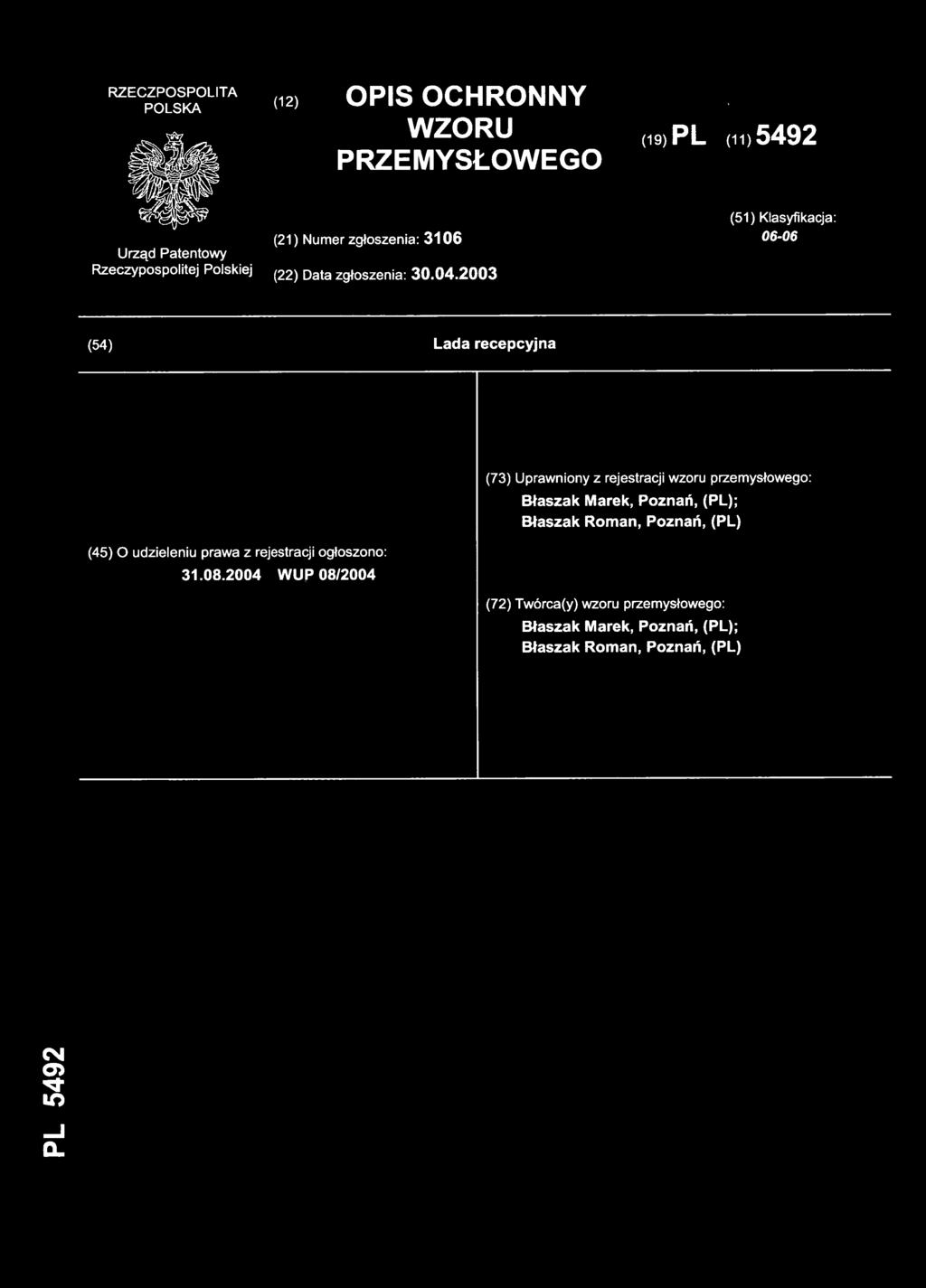

1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11)5492 (21) Nume r zgłoszenia: (51) Klasyfikacja : (22) Dat a zgłoszenia: (54) Lad a recepcyjna (45) O udzieleni u praw a z rejestracj i ogłoszono: WU P 08/2004 (73) Uprawnion y z rejestracj i wzoru przemysłowego : Błaszak Marek, Poznań, (PL) ; Błaszak Roman, Poznań, (PL) (72) Twórca(y) wzoru przemysłowego : Błaszak Marek, Poznań, (PL); Błaszak Roman, Poznań, (PL)

2 Lada recepcyjna Przedmiotem wzor u przemysłoweg o jest lad a recepcyjna przeznaczona do obsług i klientó w lu b gości, w ty m zwłaszcz a w przestronnyc h holach, gdzie celowy m jest podkreśleni e jej lokalizacji. Umożliwi a t o rozwiązani e konstrukcyjne według wzor u w postaci dodatkoweg o elementu wizualneg o - szczelinowego lu b półkow o wysunięteg o linioweg o podświetlenia przednie j ściany. Lada według wzoru ma na ścianie czołowej, zewnętrznej co najmniej dwa rzędy profilowanych szczelin powtarzanych odcinkowo w zależności od długości ściany lady, przy czym profil ściany może przybierać różne postacie uzależnione o d usytuowani a lad y i jej przeznaczenia : o d prosteg o profil u i widoku prostokąta, przez łuki i wypusty do linii półowalnych lub wycinków koła. Nowa posta ć lady, o zmiennych profilac h konstrukcji stanowiących w widoku z gór y odmiany wzornicze, m a wspólny motyw konstrukcyjny i wizualny w wystroju ściany czołowej. Na zewnętrznej ścianie lady znajdują się w co najmniej dwóch rzędach prostokątne szczeliny o długości odcinka równej długośc i świetlówek, krótsze j lu b dłuższej. Iloś ć odcinkó w podświetlo - nych jest dowolna, przy czym linie odcinków w tym także markujących tworzą ciąg. W odmianie sposobu oświetlenia czoła lady świetlówki są mocowane na półeczkowych występac h na zewnątrz, poza szczeliną, a w ty m przy-

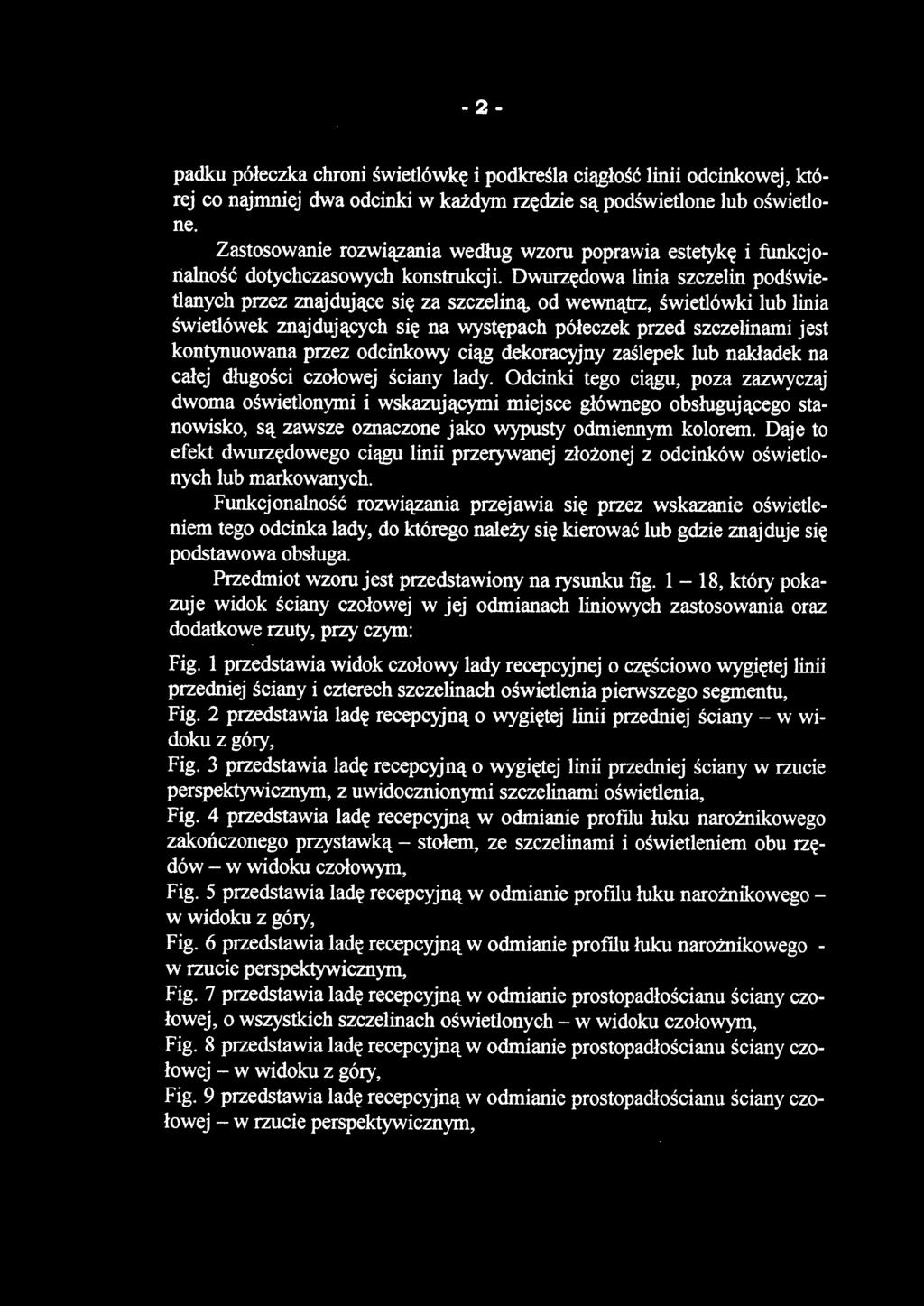

3 padku półeczka chroni świetlówkę i podkreśla ciągłość linii odcinkowej, której co najmniej dwa odcinki w każdym rzędzie są podświetlone lub oświetlone. Zastosowanie rozwiązani a wedłu g wzor u poprawi a estetyk ę i funkcjonalność dotychczasowyc h konstrukcji. Dwurzędow a lini a szczeli n podświe - tlanych przez znajdujące się za szczeliną, od wewnątrz, świetlówki lub linia świetlówek znajdującyc h się na występac h półecze k przed szczelinam i jest kontynuowana przez odcinkowy cią g dekoracyjny zaślepek lu b nakładek na całej długośc i czołowe j ścian y lady. Odcink i teg o ciągu, poz a zazwycza j dwoma oświetlonym i i wskazującym i miejsce główneg o obsługująceg o stanowisko, s ą zawsz e oznaczon e jako wypust y odmienny m kolorem. Daj e to efekt dwurzędoweg o ciąg u linii przerywanej złożone j z odcinkó w oświetlo - nych lub markowanych. Funkcjonalność rozwiązani a przejawi a si ę prze z wskazani e oświetle - niem tego odcinka lady, do którego należy się kierować lub gdzie znajduje się podstawowa obsługa. Przedmiot wzoru jest przedstawiony na rysunku fig. 1-18, który pokazuje widok ścian y czołowe j w jej odmianac h liniowyc h zastosowani a ora z dodatkowe rzuty, przy czym: Fig. 1 przedstawia widok czołowy lady recepcyjnej o częściowo wygiętej linii przedniej ściany i czterech szczelinach oświetlenia pierwszego segmentu, Fig. 2 przedstawia lad ę recepcyjną o wygiętej linii przedniej ściany - w widoku z góry, Fig. 3 przedstawia ladę recepcyjną o wygiętej linii przedniej ściany w rzucie perspektywicznym, z uwidocznionymi szczelinami oświetlenia, Fig. 4 przedstawia lad ę recepcyjną w odmiani e profilu łuku narożnikoweg o zakończonego przystawk ą - stołem, z e szczelinam i i oświetleniem ob u rzędów - w widoku czołowym, Fig. 5 przedstawia ladę recepcyjną w odmianie profilu łuku narożnikowego - w widoku z góry, Fig. 6 przedstawia ladę recepcyjną w odmianie profilu łuku narożnikowego - w rzucie perspektywicznym, Fig. 7 przedstawia ladę recepcyjną w odmianie prostopadłościanu ściany czołowej, o wszystkich szczelinach oświetlonych - w widoku czołowym, Fig. 8 przedstawia ladę recepcyjną w odmianie prostopadłościanu ścian y czołowej - w widoku z góry, Fig. 9 przedstawia ladę recepcyjną w odmianie prostopadłościanu ścian y czołowej - w rzucie perspektywicznym,

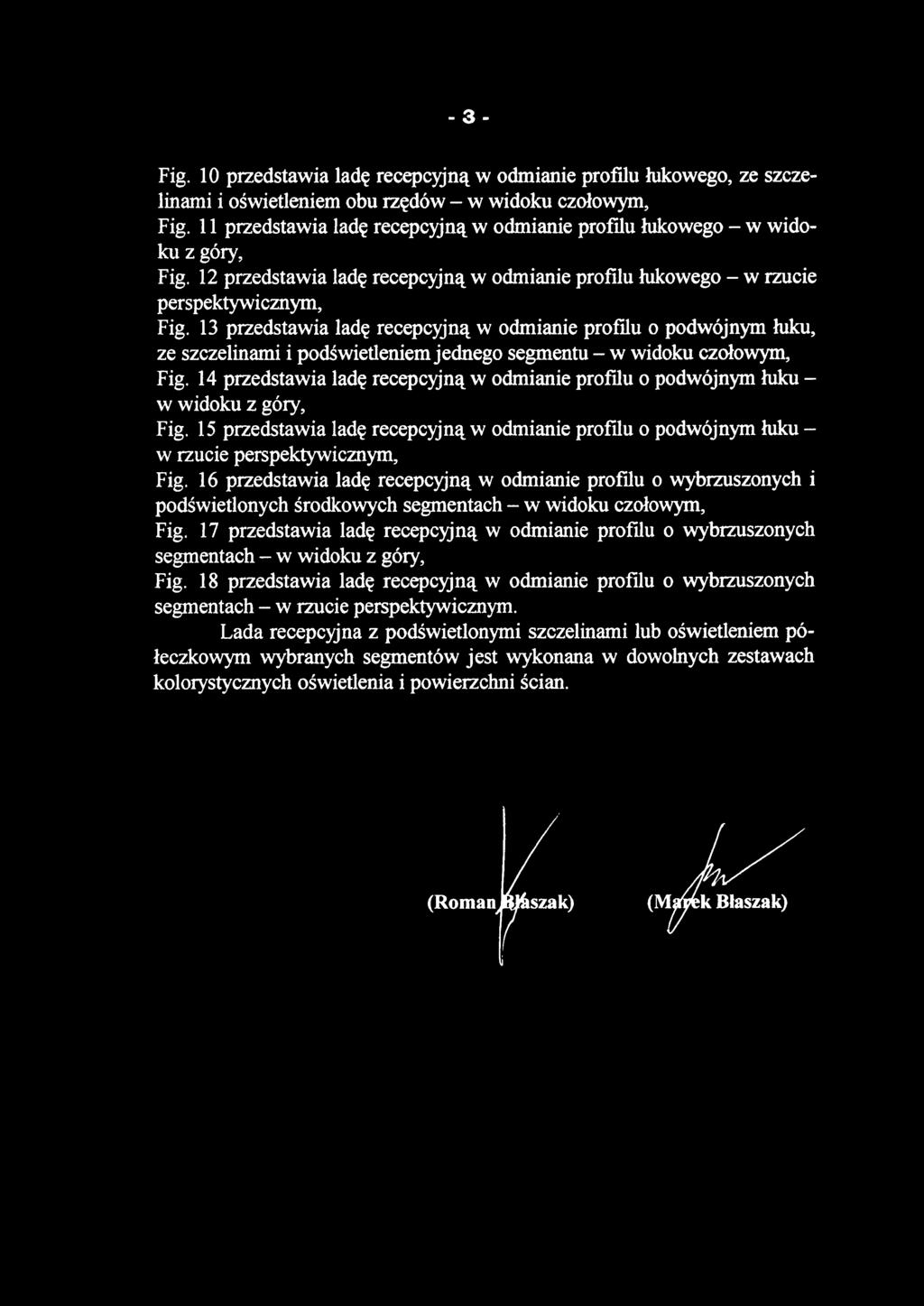

4 Fig. 1 0 przedstawia ladę recepcyjną w odmianie profilu łukowego, ze szczelinami i oświetleniem obu rzędów - w widoku czołowym, Fig. 1 1 przedstawia ladę recepcyjną w odmianie profilu łukowego - w widoku z góry, Fig. 1 2 przedstawia ladę recepcyjną w odmianie profilu łukowego - w rzucie perspektywicznym, Fig. 1 3 przedstawia ladę recepcyjną w odmianie profilu o podwójnym łuku, ze szczelinami i podświetleniem jednego segmentu - w widoku czołowym, Fig. 1 4 przedstawia ladę recepcyjną w odmianie profilu o podwójnym łuku - w widoku z góry, Fig. 1 5 przedstawia ladę recepcyjną w odmianie profilu o podwójnym łuku - w rzucie perspektywicznym, Fig. 1 6 przedstawia lad ę recepcyjną w odmianie profilu o wybrzuszonych i podświetlonych środkowych segmentach - w widoku czołowym, Fig. 1 7 przedstawi a lad ę recepcyjn ą w odmiani e profil u o wybrzuszonyc h segmentach - w widoku z góry, Fig. 1 8 przedstawia lad ę recepcyjn ą w odmiani e profil u o wybrzuszonyc h segmentach - w rzucie perspektywicznym. Lada recepcyjna z podświetlonymi szczelinam i lu b oświetleniem półeczkowym wybranyc h segmentó w jest wykonan a w dowolnyc h zestawac h kolorystycznych oświetlenia i powierzchni ścian.

5 Fig. 1 Fig. 2

6 Fig. 4 Fig. 5

7 Fig. 7 Fig. 8

8 Fig. 10 Fig. 11

9 Fig. 13 Fig. 14

10 Fig. 16 Fig. 17

11 Fig. 3 Fig. 6 Fig. 9 Fig. 12 Fig. 15 Fig. 18
