2 Wynalezienie przez Ottona Pfannenberga w 1958 r. wentylatora filtrującego było kamieniem milowym w dziedzinie przemysłowych systemów klimatyzacji. Dziś firma Pfannenberg oferuje kompleksowy zakres rozwiązań dla klimatyzacji przemysłowych i dzięki temu jest jednym z niewielu światowych producentów, który może dostarczyć odpowiednie urządzenia dostosowane do praktycznie wszystkich warunków przemysłowych. WyBÓr, KtÓry SIĘ opłaca! Wieloletnie doświadczenie oraz nieustanny rozwój sprawiły, że wentylatory filtrujące firmy Pfannenberg cechują się unikalnymi właściwościami. Dzięki optymalnie wyprofilowanym wlotom osłony oraz łopatkom wirnika wentylatory filtrujące 4. generacji zapewniają wyjątkowo wysokie wartości przepływu oraz stopień ochrony IP 55. Płaski kształt i jednolita kolorystyka obudowy doskonale harmonizują z nowoczesnym designem maszyn i urządzeń. Opatentowany sposób mocowania w 4 narożach umożliwia bezpieczny i szybki montaż wentylatora, a wymiana wkładu filtracyjnego zajmuje tylko kilka sekund dzięki opatentowanemu systemowi zatrzaskowemu. W sumie wentylatory filtrujące 4. generacji zawierają aż 11 nowatorskich rozwiązań technicznych, które są chronione patentami. W wersji ze stopniem ochrony IP 55 stosowany jest. Gwarantuje on nie tylko niezawodną ochronę przed czynnikami zewnętrznymi, lecz zapewnia także do 300% dłuższy okres eksploatacji w porównaniu z typowymi wkładami filtracyjnymi. Karbowana powierzchnia maty filtra harmonijkowego pozwala uzyskać wyjątkowo szaf elektrycznych = Bezpieczne i ekonomiczne chłodzenie wysokie wartości przepływu nawet przy stopniu ochrony IP Niskie zużycie energii + Bezkonkurencyjny przepływ + Nawet o 300% dłuższy okres eksploatacji StaNDarD PrzySzŁoŚcI Wentylatory fi ltrujące 4. generacji dla systemów klimatyzacji pochodzą z serii urządzeń COOL fi rmy Pfannenberg. Ta linia produktów Pfannenberg została stworzona w odpowiedzi na rosnące wymagania i potrzeby klientów dotyczące parametrów pracy, wydajności i oszczędności kosztów. Wszystkie produkty z serii COOL wyróżniają się następującymi cechami: WyDajNoŚĆ energetyczna PrzyjazNoŚĆ Dla ŚroDoWISKa ProSta obsługa I ŁatWy SerWIS 2

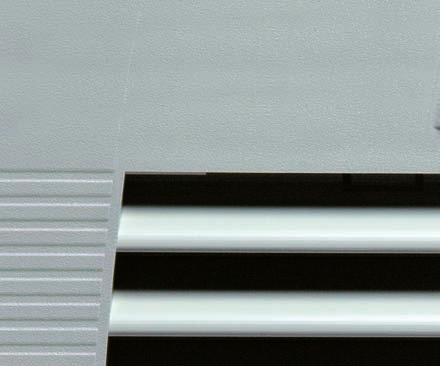

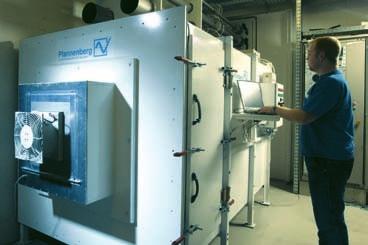

3 W celu optymalizacji charakterystyk przepływowych wentylatory fi ltrujące 4. generacji przeszły ponad 1000 badań w naszym nowoczesnym laboratorium. W efekcie uzyskano: płaskie wloty o nowoczesnym i atrakcyjnym wyglądzie, które zapewniają maksymalne przepływy, zatrzymują cząsteczki kurzu i wody oraz zabezpieczają wkład fi ltrujący przed uszkodzeniem. NIŻSze zużycie energii Większy przepływ przy mniejszym poborze mocy StoPIeŃ ochrony IP 54 Szczelna obudowa zapobiega przenikaniu nieprzefi ltrowanego opatentowany SySteM MocoWaNIa W czterech NaroŻach Bez użycia NarzĘDzI Instalacja zajmuje zaledwie kilka sekund NeutralNe WzorNIctWo I KoloryStyKa Doskonałe dopasowanie kolorów do nowoczesnych maszyn i instalacji BezKoNKureNcyjNy PrzePŁyW PoWIetrza Przy StoPNIu ochrony IP55 To zasługa fi ltra harmonijkowego okres eksploatacji DŁuŻSzy o 300% DzIĘKI zastosowaniu opatentowanego FIltra harmonijkowego Oszczędność czasu i pieniędzy Wentylatory fi ltrujące 4. generacji spełniają wymagania norm, takich jak TÜV, NEMA, UL czy GOST*. *na zapytanie 3

4 MoNtaŻ, energia, PoWIetrze, KoNSerWacja Na twoją KorzyŚĆ Dobrze przemyślane detale pozwalają zoptymalizować wszelkie koszty: KOMPATYBILNOŚĆ 1. KoMPatyBIlNoŚĆ Wentylatory fi ltrujące 4. generacji bez problemu integrują się z maszynami, dzięki standardowym wymiarom wycięć montażowych. CZAS 2. czas Opatentowany system mocowania zatrzaskowego w czterech narożach jest niezawodny i skraca czas instalacji bez użycia narzędzi do kilku sekund. KONSERWACJA 3. KoNSerWacja Dzięki specjalnemu systemowi mocowania pokrywy wymiana maty fi ltracyjnej zajmuje kilka sekund. POWIETRZE 4. PoWIetrze Zoptymalizowane żebra i łopatki wirnika zapewniają maksymalny przepływ przy minimalnym zużyciu energii. 4

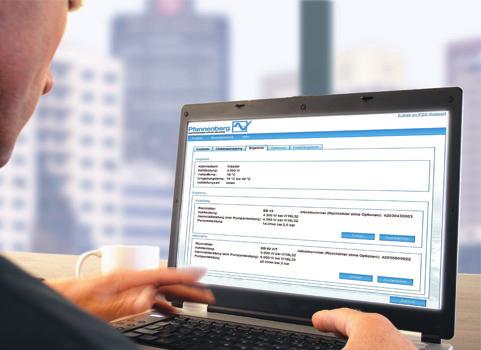

5 WYDAJNOŚĆ 5. WyDajNoŚĆ Wentylator fi ltrujący 4. generacji można opcjonalnie wyposażyć w termostat. Wentylator pracuje wówczas tylko wtedy, gdy chłodzenie rzeczywiście jest wymagane. OKRES EKSPLOATACJI 6. okres eksploatacji Dzięki fi ltrom harmonijkowym wentylatory fi ltrujące 4. generacji posiadają stopień ochrony IP 55. W efekcie wymagana częstotliwość wymiany jest nawet czterokrotnie mniejsza niż w przypadku konwencjonalnych mat fi ltracyjnych. PSS PFaNNeNBerG SIzING SoFtWare (PSS) Wykonaj obliczenia dotyczące chłodzenia wymaganego w danej aplikacji i znajdź optymalne rozwiązanie! Oprogramowanie PSS fi rmy Pfannenberg doprowadzi Cię do wyników krok po kroku. W rezultacie otrzymasz specjalne zalecenia dotyczące danej aplikacji, unikając zarówno kosztownego przewymiarowania, jak i ryzykownego niedowymiarowania. Bezpłatnie pobierz PSS lub wykonaj obliczenia online, pod adresem Aplikacja dostępna jest również w wersjach przeznaczonych dla systemów ios i Android. 5

6 Wentylatory filtrujące PF przepływ do 29 m 3 /h rodzaj ochrony IP 54, wymiary wycięcia: 92 x 92 mm Żywotność L 10 (+ 40 C) h 0,55 kg Poziom hałasu 33 / 33 db (A), według EN ISO 3741 kabel dwużyłowy o długości 310 mm Wersja IP 54 Klasa jakości maty filtracyjnej G 3 25 / 29 m 3 /h Przepływ w połączeniu (PF + PFA ) 16 / 18 m 3 /h Stopień filtracji 88% łożysko ślizgowe 12 / 11 W 109 x 109 x 62 mm Nr. artykułu * PF przepływ do 70 m 3 /h wymiary wycięcia: 125 x 125 mm Żywotność L 10 (+ 40 C) h 0,7 kg Poziom hałasu 44 / 44 db (A), według EN ISO 3741 listwa zaciskowa 61 / 70 m 3 /h 56 / 64 m 3 /h Przepływ w połączeniu (PF + PFA ) 44 / 52 m 3 /h 40 / 46 m 3 /h Stopień filtracji 88% 91% łożysko ślizgowe 19 / 18 W 145 x 145 x 70 mm Nr. artykułu * * PF przepływ do 125 m 3 /h wymiary wycięcia: 177 x 177 mm Żywotność L 10 (+ 40 C) h 0,87 kg Poziom hałasu 40 / 40 db (A), według EN ISO 3741 listwa zaciskowa 110 / 125 m 3 /h 100 / 110 m 3 /h Przepływ w połączeniu (PF + PFA ) 82 / 93 m 3 /h 55 / 64 m 3 /h Stopień filtracji 88% 91% łożysko ślizgowe 19 / 18 W 202 x 202 x 93 mm Nr. artykułu *

7 Wentylatory filtrujące PF przepływ do 171 m 3 /h wymiary wycięcia: 223 x 223 mm 1,18 kg Poziom hałasu 40 / 43 db (A), według EN ISO / 171 m 3 /h 145 / 160 m 3 /h Przepływ w połączeniu (PF + PFA ) 116 / 127 m 3 /h 109 / 113 m 3 /h Stopień filtracji 88% 91% 18 / 17 W 252 x 252 x 103 mm Nr. artykułu * PF przepływ do 292 m 3 /h wymiary wycięcia: 223 x 223 mm 1,67 kg Poziom hałasu 42 / 46 db (A), według EN ISO / 292 m 3 /h 233 / 265 m 3 /h Przepływ w połączeniu (PF + PFA ) 231 / 265 m 3 /h 180 / 207 m 3 /h Stopień filtracji 88% 91% 65 / 80 W 252 x 252 x 119 mm Nr. artykułu * PF przepływ do 505 m 3 /h 3,2 kg Poziom hałasu 54 / 52 db (A), według EN ISO m 3 /h 505 m 3 /h Przepływ w połączeniu 370 m 3 /h 380 m 3 /h Stopień filtracji 91% 91% 65 / 80 W 320 x 320 x 157 mm Nr. artykułu *

8 Wentylatory filtrujące PF przepływ do 785 m 3 /h 3,2 kg Poziom hałasu 63 / 64 db (A), według EN ISO / 653 m 3 /h 770 / 785 m 3 /h Przepływ w połączeniu 445 / 445 m 3 /h 490 / 501 m 3 /h Stopień filtracji 91% 91% 115 / 150 W 320 x 320 x 157 mm Nr. artykułu * PF przepływ do 950 m 3 /h 3,7 kg Poziom hałasu 66 / 69 db (A), według EN ISO / 875 m 3 /h 925 / 950 m 3 /h Przepływ w połączeniu 560 / 625 m 3 /h 570 / 625 m 3 /h Stopień filtracji 91% 91% 135 / 200 W 320 x 320 x 157 mm Nr. artykułu * FILTRY WYLOTOWE PFA S W G: 92 x 92 x 23 mm wymiary wycięcia: 92 x 92 mm sztucznego formowanego metodą Wersja IP 54 (EN / UL 50) Klasa jakości maty filtracyjnej G 3 Nr. artykułu * filtracyjne

9 FILTRY WYLOTOWE PFA S W G: 145 x 145 x 31 mm wymiary wycięcia: 125 x 125 mm sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne PFA S W G: 202 x 202 x 40 mm wymiary wycięcia: 177 x 177 mm sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne PFA S W G: 109 x 109 x 44 mm wymiary wycięcia: 223 x 223 mm sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne PFA S W G: 320 x 320 x 46 mm sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne

10 Wentylatory filtrujące PF EMC przepływ do 29 m 3 /h rodzaj ochrony IP 54, wymiary wycięcia: 93 x 93 mm Żywotność L 10 (+ 40 C) h / Kolor 0,55 kg / RAL 7035 Poziom hałasu 33 / 33 db (A), według EN ISO 3741 kabel dwużyłowy o długości 310 mm Wersja IP 54 Klasa jakości maty filtracyjnej G 3 25 / 29 m 3 /h Przepływ w połączeniu (PF + PFA ) 16 / 18 m 3 /h Stopień filtracji 88% łożysko ślizgowe 12 / 11 W 109 x 109 x 66 mm Nr. artykułu PF EMC przepływ do 70 m 3 /h wymiary wycięcia: 126 x 126 mm Żywotność L 10 (+ 40 C) h / Kolor 0,7 kg / RAL 7035 Poziom hałasu 44 / 44 db (A), według EN ISO 3741 listwa zaciskowa 61 / 70 m 3 /h 56 / 64 m 3 /h Przepływ w połączeniu (PF + PFA ) 44 / 52 m 3 /h 40 / 46 m 3 /h Stopień filtracji 88% 91% łożysko ślizgowe 19 / 18 W 145 x 145 x 75 mm Nr. artykułu * PF EMC przepływ do 125 m 3 /h wymiary wycięcia: 178 x 178 mm Żywotność L 10 (+ 40 C) h / Kolor 0,96 kg / RAL 7035 Poziom hałasu 40 / 40 db (A), według EN ISO / 125 m 3 /h 100 / 110 m 3 /h Przepływ w połączeniu (PF + PFA ) 82 / 93 m 3 /h 55 / 64 m 3 /h Stopień filtracji 88% 91% 19 / 18 W 202 x 202 x 93 mm Nr. artykułu *

11 Wentylatory filtrujące PF EMC przepływ do 171 m 3 /h wymiary wycięcia: 224 x 224 mm / Kolor 1,18 kg / RAL 7035 Poziom hałasu 40 / 43 db (A), według EN ISO / 171 m 3 /h 145 / 160 m 3 /h Przepływ w połączeniu (PF + PFA ) 116 / 127 m 3 /h 109 / 113 m 3 /h Stopień filtracji 88% 91% 18 / 17 W 252 x 252 x 103 mm Nr. artykułu * PF EMC przepływ do 292 m 3 /h wymiary wycięcia: 224 x 224 mm / Kolor 1,83 kg / RAL 7035 Poziom hałasu 42 / 46 db (A), według EN ISO / 292 m 3 /h 233 / 265 m 3 /h Przepływ w połączeniu (PF + PFA ) 231 / 265 m 3 /h 180 / 207 m 3 /h Stopień filtracji 88% 91% 45 / 39 W 252 x 252 x 119 mm Nr. artykułu PF EMC przepływ do 505 m 3 /h wymiary wycięcia: 292 x 292 mm / Kolor 3,43 kg / RAL 7035 Poziom hałasu 54 / 52 db (A), według EN ISO m 3 /h 505 m 3 /h Przepływ w połączeniu 370 m 3 /h 380 m 3 /h Stopień filtracji 91% 91% 65 / 80 W 320 x 320 x 157 mm Nr. artykułu *

12 Wentylatory filtrujące PF EMC przepływ do 785 m 3 /h wymiary wycięcia: 292 x 292 mm / Kolor 3,43 kg / RAL 7035 Poziom hałasu 63 / 64 db (A), według EN ISO / 653 m 3 /h 770 / 785 m 3 /h Przepływ w połączeniu 445 / 445 m 3 /h 490 / 501 m 3 /h Stopień filtracji 91% 91% 115 / 150 W 320 x 320 x 157 mm Nr. artykułu * PF EMC przepływ do 950 m 3 /h wymiary wycięcia: 292 x 292 mm / Kolor 3,93 kg / RAL 7035 Poziom hałasu 66 / 69 db (A), według EN ISO / 875 m 3 /h 925 / 950 m 3 /h Przepływ w połączeniu 560 / 625 m 3 /h 570 / 625 m 3 /h Stopień filtracji 91% 91% 135 / 200 W 320 x 320 x 157 mm Nr. artykułu * FILTRY WYLOTOWE PFA EMC S W G: 109 x 109 x 23 mm wymiary wycięcia: 93 x 93 mm sztucznego formowanego metodą Wersja IP 54 (EN / UL 50) Klasa jakości maty filtracyjnej G 3 Nr. artykułu filtracyjne

13 FILTRY WYLOTOWE PFA EMC S W G: 145 x 145 x 31 mm wymiary wycięcia: 126 x 126 mm PFA EMC S W G: 202 x 202 x 40 mm wymiary wycięcia: 178 x 178 mm PFA EMC S W G: 252 x 252 x 44 mm wymiary wycięcia: 224 x 224 mm PFA EMC S W G: 202 x 202 x 40 mm wymiary wycięcia: 292 x 292 mm sztucznego formowanego metodą (EN / UL 50) Nr. artykułu filtracyjne sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne sztucznego formowanego metodą (EN / UL 50) Nr. artykułu * filtracyjne

14 Wentylatory filtrujące z serii Slim Line PF SL przepływ do 550 m 3 /h rodzaj ochrony IP 55, odporność na działanie promieniowania UV 3,3 kg Poziom hałasu 54 / 52 db (A), według EN ISO 3741 listwa zaciskowa 64 / 80 W 320 x 320 x 131 mm Wersja IP 55 Klasa jakości maty filtracyjnej G / 550 m 3 /h Przepływ w połączeniu 345 / 380 m 3 /h Stopień filtracji 91% Nr. artykułu * PF SL przepływ do 725 m 3 /h rodzaj ochrony IP 55, odporność na działanie promieniowania UV 4,1 kg Poziom hałasu 66 / 69 db (A), według EN ISO 3741 listwa zaciskowa 127 / 180 W 320 x 320 x 134 mm Wersja IP 55 Klasa jakości maty filtracyjnej G / 725 m 3 /h Przepływ w połączeniu 530 / 580 m 3 /h Stopień filtracji 91% Nr. artykułu * Dachowe wentylatory filtrujące PTF przepływ do 500 m 3 /h montaż bez konieczności użycia narzędzi, opatentowany system szybkozłączny rodzaj ochrony IP 33 i IP 54 blacha stalowa, pokrywa o warstwie proszkowej; wpinana obudowa z termoplastycznego tworzywa sztucznego wykonana metodą wtryskową (ABS-FR), samogasnąca, UL 94 VO Żywotność L 10 (+ 40 C) ok h 4,8 kg Poziom hałasu 67 db (A), według EN ISO 3741 listwa zaciskowa 4 x 28 / 29 W 430 x 125 x 430 mm IP 54 IP 33 Klasa jakości maty filtracyjnej G 3 brak maty filtracyjnej 350 m 3 /h 500 m 3 /h Przepływ w połączeniu 242 m 3 /h 268 m 3 /h Stopień filtracji 81% 0% Nr. artykułu * filtracyjne (20 sztuk)

15 Dachowe wentylatory filtrujące PTF przepływ do 700 m 3 /h montaż bez konieczności użycia narzędzi, opatentowany system szybkozłączny rodzaj ochrony IP 33 i IP 54 blacha stalowa, pokrywa o warstwie proszkowej; wpinana obudowa z termoplastycznego tworzywa sztucznego wykonana metodą wtryskową (ABS-FR), samogasnąca, UL 94 VO Żywotność L 10 (+ 40 C) ok h 4,1 kg Poziom hałasu 69 db (A), według EN ISO 3741 listwa zaciskowa 65 / 80 W 470 x 140 x 470 mm IP 54 IP 33 Klasa jakości maty filtracyjnej G 3 brak maty filtracyjnej 550 m 3 /h 700 m 3 /h Przepływ w połączeniu 370 m 3 /h 427 m 3 /h Stopień filtracji 81% 0% Nr. artykułu * filtracyjne (20 sztuk) PTF przepływ do m 3 /h montaż bez konieczności użycia narzędzi, opatentowany system szybkozłączny rodzaj ochrony IP 33 i IP 54 blacha stalowa, pokrywa o warstwie proszkowej; wpinana obudowa z termoplastycznego tworzywa sztucznego wykonana metodą wtryskową (ABS-FR), samogasnąca, UL 94 VO Żywotność L 10 (+ 40 C) ok h 4,3 kg Poziom hałasu 77 db (A), według EN ISO 3741 listwa zaciskowa 115 / 150 W 470 x 140 x 470 mm IP 54 IP 33 Klasa jakości maty filtracyjnej G 3 brak maty filtracyjnej 750 m 3 /h m 3 /h Przepływ w połączeniu 500 m 3 /h 582 m 3 /h Stopień filtracji 81% 0% Nr. artykułu * filtracyjne (20 sztuk) DACHOWY FILTR WYLOTOWY PTFA montaż bez konieczności użycia narzędzi, opatentowany system szybkozłączny rodzaj ochrony IP 33 i IP 54 S W G: 252 x 97 x 252 mm blacha stalowa, pokrywa o warstwie proszkowej; wpinana obudowa z termoplastycznego tworzywa sztucznego wykonana metodą wtryskową (ABS-FR), samogasnąca, UL 94 VO (EN / UL 50) IP 54 IP 33 Klasa jakości maty filtracyjnej G 3 brak maty filtracyjnej Nr. artykułu * filtracyjne (20 sztuk)
