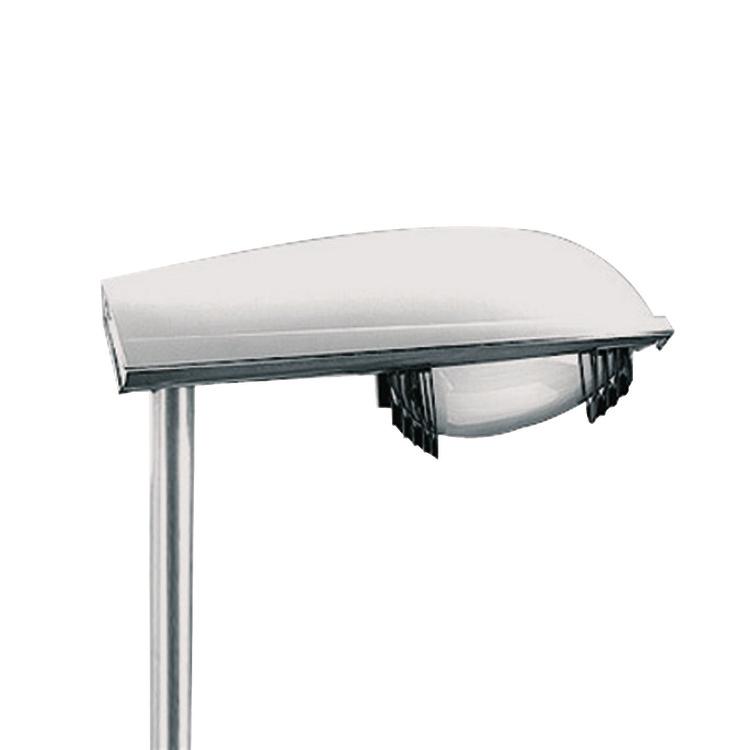

1 Lighting Iridium bezpieczne drogi Iridium SGS252/452 Oprawy Iridium to rodzina opraw przeznaczonych do oświetlania dróg, zaprojektowanych dla trzech różnych zastosowań terenów mieszkalnych i dróg lokalnych, dróg głównych oraz autostrad. Modułowa konstrukcja umożliwia integrację elementów optycznych lub elektronicznych w celu dostosowania opraw do zmiennych wymagań oświetlenia drogowego na przykład rosnącego zapotrzebowania na światło białe i ściemnianie. Iridium zapewnia niski koszt eksploatacji i konserwacji dzięki najwyższej klasy optyce, możliwości ściemniania i funkcjom Telemanagement, a także łatwość instalacji i konserwacji.rodzina opraw Iridium zawiera wersje CosmoPolis i LED. Oprawy te są dostępne w czterech rozmiarach do montażu na wysokości od 3,5 do 12 m i nadają się do instalacji zarówno na wysięgniku jak i bezpośrednio na słupie.każda oprawa Iridium w pełni nadaje się do recyklingu; jedynie źródło światła i statecznik muszą być poddawane recyklingowi oddzielnie. Korzyści Najnowsze osiągnięcie w zakresie oświetlenia dróg będące znaczącym krokiem ku oświetleniu ekologicznego miasta (Green City light solution) Pozwala władzom odpowiedzialnym za oświetlenie zewnętrzne wprowadzić najbardziej zaawansowane ekologiczne innowacje, przy jednoczesnym zapewnieniu najlepszego możliwego całkowitego kosztu eksploatacji (TCO) Projekt spotkał się z akceptacją na całym świecie, wyróżnia wysoką modułowością, z szerokim wyborem wielkości, materiałów i opcji

2 Cechy Rodzina produktów obejmuje wersje dla lamp MASTERColour CDM Elite MW, CosmoPolis i LED Doskonała optyka Funkcje przyciemniania i telemanagementu Cztery różne rozmiary, możliwość montażu bocznego i na szczycie słupa; szeroki wybór zaczepów W pełni nadaje się do recyklingu; źródło światła i statecznik muszą być poddawane recyklingowi oddzielnie Wniosek Tereny mieszkaniowe i przemysłowe Drogi Ścieżki rowerowe Specyfikacje Typ SGS252 (wersja z pokrywą z poliesteru wzmacnianego włóknem Optyka Zamknięta optyka CT-POT (CR) do lamp CosmoPolis (wszystkich szklanym) klas ME), CDO i SON, koncepcja Opti-C z podwójną klasyfikacją SGS452 (wersja z pokrywą aluminiową) IP-66, uproszczone czyszczenie optyki i zwiększona precyzja Źródło światła HID: ustawiania lampy - 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45, 60, 90 W Łatwy dostęp do lamp CDO i SON dzięki otwartej optyce CT-POT - 1 x MASTER CityWhite CDO-TT / E27 / 70 W (OR) Opti-O - 1 x MASTER CityWhite CDO-TT / E40 / 100 W Zamknięta optyka R60 (CC) do lamp CosmoPolis (klasy S i niskie - 1 x MASTERColour CDM-TT / E27 / 35, 70 W klasy ME), koncepcja Opti-C - 1 x CDO-ET / E27 / 70 W Optyka do ścieżek rowerowych (CYC). Tylko do GB i PC. - 1 x CDO-ET / E40 / 100 W Optymalizacja pod kątem lamp CosmoPolis niskich klas S. - 1 x MASTER SON-T PIA Plus / E27 / 50, 70 W Klosz Poliwęglanowy klosz (PC) odporny na wandali - 1 x MASTER SON-T PIA Plus / E40 / 100 W Szklany klosz (GB) ograniczający olśnienie i redukcję zaśmiecania - 1 x SON / E27 / 50, 70 W światłem - 1 x SON / E40 / 100 W Płaska szyba (FG), redukuje olśnienie i przeszkadzające światło - 1 x SON-I / E27 / 50, 70 W Płaska szyba z powłoką DynaClean (FGD) - 1 x MASTERColour CDM-T / G12 / 35, 70, 150 W Zapłonnik Szeregowy, samowyłączający (SS) Świetlówka kompaktowa: Cyfrowy szeregowy (SUD) - 1 x MASTER PL-T 4 Pin / GX24q-4 lub 5* / 32, 42, 57 W Szeregowo-równoległy (SP) - *w zależności od mocy w watach Szeregowo-równoległy, samowyłączający (ST) Zawiera lampę Tak (K) Szeregowo-równoległy, cyfrowy () Nie Osprzęt Elektromagnetyczny (niskostratny) 230 lub 240 V / 50 Hz: - Kompensowany Elektroniczny, V / Hz: - Elektroniczny (EB) Specyfikacje 2

3 Opcje Sterowanie oświetleniem: Chronosense (CH) Instalacja Montaż boczny: 48 / 60 mm Regulacja światła: Montaż na szczycie słupa: 60 / 76 mm (60/76) - Lumistep do CosmoPolis (LS-6 / 8 / 10) Zalecana wysokość montażowa: 6 8m - Przełącznik regulujący ściemnianie (SW) Standardowy kąt nachylenia na szczycie słupa: 5 - Przełącznik regulujący ściemnianie z funkcją odwracania (SWR) Regulacja nachylenia: n/d - Ściemnianie za pośrednictwem SDU01S (D4) Regulacja nachylenia optyki: tylko w przypadku optyki CYC z - Ściemnianie za pośrednictwem SDU11S (D5) dwiema pozycjami: 0, -5 - Ściemnianie za pomoca sygnału 1 10 Vdc (D7) Regulowany rozsył światła: 7 pozycji Fotokomórka: Gniazdo NEMA (P1), fotokomórka (P3) Maksymalna powierzchnia boczna: 0,12 m Spirala filtru (F) Maksymalna wartość SCx: 0,059 m Bezpiecznik (FU) Konserwacja Do otwierania od góry oraz rozłączania wtyczki i gniazdka nie są Złącze nożowe potrzebne narzędzia, wymiana lampy bez użycia narzędzi Bezpieczny przewód (SC) do wersji plastikowej zmniejsza ryzyko Akcesoria Rastry przednie i tylne, odpowiednio ZGS252 L-FRONT i L-BACK związane z konserwacją Specjalne zaczepy nasłupowe i naścienne oraz elementy Materiały i wykończenie Pokrywa: poliester wzmacniany włóknem szklanym przy użyciu dekoracyjne do różnych typów montażu technologii powlekania wewnątrz formy* (SGS252) lub aluminium Uwagi * Technologia powlekania wewnątrz formy (ang. In-Mould Coating, (SGS452) IMC) zapobiega odsłonięciu włókien szklanych Rama: piaskowany odlew aluminiowy Dzięki integracji systemu CosmoPolis (lampy CPO-TW, Klosze: klosz poliwęglanowy, odporny na promieniowanie UV lub wysokoefektywnego odbłyśnika, elektronicznego statecznika) szkło wzmocnione IK08 można uzyskać lepsze parametry oświetleniowe i większe odstępy Odbłyśnik: aluminium o wysokiej czystości między słupami oraz mniejsze zużycie energii Obudowa płyty montażowej: poliamid Optyka CR ma podwójną klasyfikację IP66 w odniesieniu do komory Klips: stal nierdzewna lampy Kolor Szary (GR) Produkt zgodny z normą EN Inne kolory RAL dostępne na zamówienie Główne zastosowania Drogi, ulice, osiedla mieszkaniowe, przemysł, ścieżki rowerowe Metalizowana rama (FM) zapewnia lepszy wygląd w okresie eksploatacji produktu Versions 3

4 Rysunki techniczne Product SGS252 SON-T70W II OR PC GR SGS252 SON-T70W K I OR PC GR SGS452 SON-T100W K II OR GB AL 7035 SGS452 SON-T50W I CR GB GR SGS452 SON-T100W K II OR PC GR SGS252 CDO-TT70W K I CR GB GR SGS252 CDO-TT70W K II CR FG GR SGS252 SON-T70W I CR PC GR SGS252 SON-T50W II OR GB GR SGS452 SON-T70W I CR GB GR SGS252 SON-T70W K II OR FG GR SGS252 SON-T70W K I OR GB GR SGS252 SON-T70W II CR PC GR SGS252 SON-T100W K II OR GB GR SGS452 CDO-TT70W K II CR FG GR SGS252 CDO-TT70W K I CR PC GR SGS252 SON-T100W II OR PC GR SGS252 SON-T100W II OR GB GR SGS252 SON-T100W K I OR GB GR SGS252 SON-T70W K I CR GB GR SGS252 SON-T100W I OR GB GR SGS252 SON-T70W I CR GB GR SGS252 CPO-T60W K EB II OC PC GR SGS252 SON-T70W II CR GB GR SGS252 SON-T50W II OR FG GR SGS452 SON-T70W I OR GB GR SGS252 SON-T70W I CR FG GR SGS452 SON-T70W K II OR FG GR SGS452 SON-T70W K II CR FG GR SGS252 SON-T70W K I CR PC GR SGS452 SON-T70W K II OR GB GR SGS252 SON-T100W K I OR PC GR SGS252 SON-T100W K II OR PC GR SGS252 SON-T70W K II CR GB GR SGS452 SON-T70W K II CR GB GR SGS252 SON-T100W I OR PC GR SGS252 SON-T70W K II CR FG GR SGS252 SON-T70W K II CR PC GR SGS252 SON-T70W K II OR GB GR SGS252 SON-T70W II CR FG GR A 4

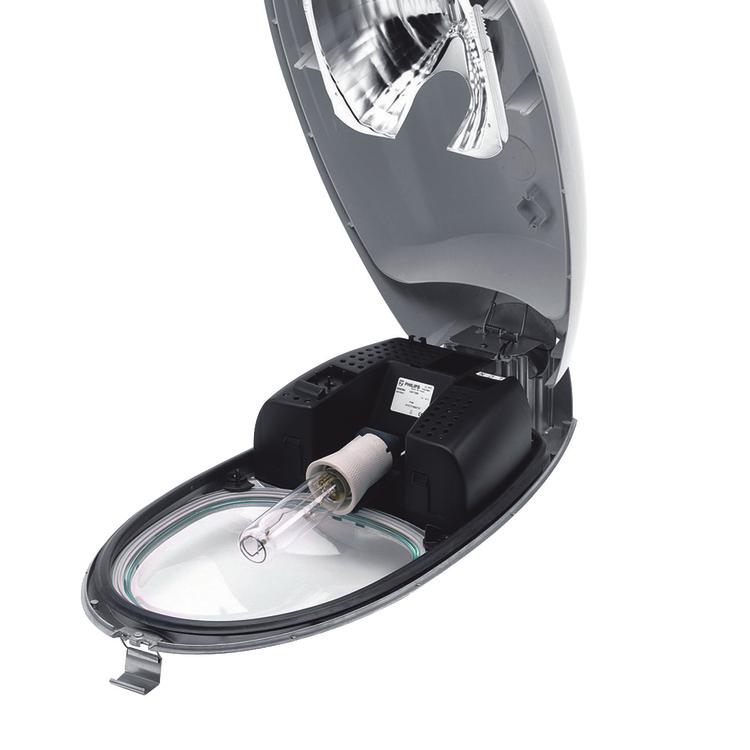

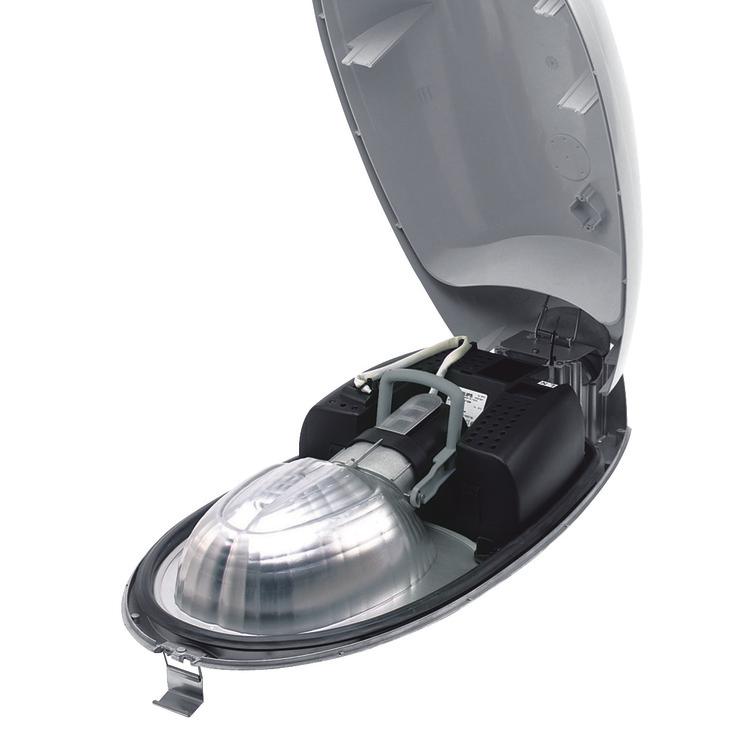

5 Więcej o produkcie Opti-O, gdzie odbłyśnik jest przymocowany do pokrywy. Ułatwia to konserwację, dając łatwy dostęp. Zaczep do montażu ściennego (ZRS250 MBW) Zaczep pojedynczy (ZRS250 MBS) Zaczep podwójny (ZRS250 MBT) Opti-C, gdzie odbłyśnik tworzy jedną część z kloszem, a uchwyt lampy jest przymocowany do odbłyśnika. Akcesoria Ordercode

6 Certyfikaty i zastosowania Kod mechanicznej odporności na uderzenia IK08 Informacje podstawowe Znak CE CE Oznaczenie ENEC ENEC Liczba źródeł światła 1 Informacje podstawowe (1/2) Rama kolorowa Kolor części Typ pokrywy optycznej/soczewki Filtr przeciwzakłóceniowy Osprzęt Kod rodziny źródła światła Moc źródła światła SGS252 SON-T70W I OR PC GR - - PC - CONV SON-T 70 W SGS252 SON-T70W II OR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T70W I CR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T70W II CR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T100W I OR PC GR brak brak PC brak CONV SON-T 100 W SGS252 SON-T100W II OR PC GR brak brak PC brak CONV SON-T 100 W SGS252 SON-T70W K II CR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T100W K II OR PC GR brak brak PC brak CONV SON-T 100 W SGS452 SON-T100W K II OR PC GR brak brak PC brak CONV SON-T 100 W SGS252 CDO-TT70W K I CR PC GR brak brak PC brak CONV CDO-TT 70 W SGS252 SON-T70W K I CR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T70W K I OR PC GR brak brak PC brak CONV SON-T 70 W SGS252 SON-T100W K I OR PC GR brak brak PC brak CONV SON-T 100 W SGS252 CPO-T60W K EB II OC PC GR brak brak PC brak EB CPO-TW 60 W SGS252 SON-T70W I CR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T70W II CR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T100W II OR GB GR brak brak GB brak CONV SON-T 100 W SGS252 SON-T50W II OR GB GR brak brak GB brak CONV SON-T 50 W SGS252 SON-T100W I OR GB GR brak brak GB brak CONV SON-T 100 W SGS452 SON-T70W I OR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T70W K II CR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T70W K II OR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T100W K II OR GB GR brak brak GB brak CONV SON-T 100 W SGS452 SON-T70W K II CR GB GR brak brak GB brak CONV SON-T 70 W SGS452 SON-T70W K II OR GB GR brak brak GB brak CONV SON-T 70 W SGS452 SON-T100W K II OR GB AL 7035 brak AL GB brak CONV SON-T 100 W SGS252 SON-T70W K I CR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T70W K I OR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T100W K I OR GB GR brak brak GB brak CONV SON-T 100 W SGS252 CDO-TT70W K I CR GB GR brak brak GB brak CONV CDO-TT 70 W SGS452 SON-T50W I CR GB GR brak brak GB brak CONV SON-T 50 W SGS452 SON-T70W I CR GB GR brak brak GB brak CONV SON-T 70 W SGS252 SON-T70W I CR FG GR brak brak FG brak CONV SON-T 70 W SGS252 SON-T70W II CR FG GR brak brak FG brak CONV SON-T 70 W SGS252 SON-T50W II OR FG GR brak brak FG brak CONV SON-T 50 W SGS252 SON-T70W K II CR FG GR brak brak FG brak CONV SON-T 70 W SGS252 SON-T70W K II OR FG GR brak brak FG brak CONV SON-T 70 W SGS252 CDO-TT70W K II CR FG GR brak brak FG brak CONV CDO-TT 70 W SGS452 SON-T70W K II CR FG GR brak brak FG brak CONV SON-T 70 W SGS452 SON-T70W K II OR FG GR brak brak FG brak CONV SON-T 70 W 6

7 Rama kolorowa Kolor części Typ pokrywy optycznej/soczewki Filtr przeciwzakłóceniowy Osprzęt Kod rodziny źródła światła Moc źródła światła SGS452 CDO-TT70W K II CR FG GR brak brak FG brak CONV CDO-TT 70 W Informacje podstawowe (2/2) Typ optyki Rodzina produktów SGS252 SON-T70W I OR PC GR otwarty CT-POT SGS SGS252 SON-T70W II OR PC GR otwarty CT-POT SGS SGS252 SON-T70W I CR PC GR zamknięty CT-POT SGS SGS252 SON-T70W II CR PC GR zamknięty CT-POT SGS SGS252 SON-T100W I OR PC GR otwarty CT-POT SGS SGS252 SON-T100W II OR PC GR otwarty CT-POT SGS SGS252 SON-T70W K II CR PC GR zamknięty CT-POT SGS SGS252 SON-T100W K II OR PC GR otwarty CT-POT SGS SGS452 SON-T100W K II OR PC GR otwarty CT-POT SGS SGS252 CDO-TT70W K I CR PC GR zamknięty CT-POT SGS SGS252 SON-T70W K I CR PC GR zamknięty CT-POT SGS SGS252 SON-T70W K I OR PC GR otwarty CT-POT SGS SGS252 SON-T100W K I OR PC GR otwarty CT-POT SGS SGS252 CPO-T60W K EB II OC PC GR optyka do lamp SGS252 CosmoPolis SGS252 SON-T70W I CR GB GR zamknięty CT-POT SGS SGS252 SON-T70W II CR GB GR zamknięty CT-POT SGS SGS252 SON-T100W II OR GB GR otwarty CT-POT SGS SGS252 SON-T50W II OR GB GR otwarty CT-POT SGS SGS252 SON-T100W I OR GB GR otwarty CT-POT SGS SGS452 SON-T70W I OR GB GR otwarty CT-POT SGS SGS252 SON-T70W K II CR GB GR zamknięty CT-POT SGS SGS252 SON-T70W K II OR GB GR otwarty CT-POT SGS252 Typ optyki Rodzina produktów SGS252 SON-T100W K II OR GB GR otwarty CT-POT SGS SGS452 SON-T70W K II CR GB GR zamknięty CT-POT SGS SGS452 SON-T70W K II OR GB GR otwarty CT-POT SGS SGS452 SON-T100W K II OR GB AL otwarty CT-POT SGS SGS252 SON-T70W K I CR GB GR zamknięty CT-POT SGS SGS252 SON-T70W K I OR GB GR SGS252 SON-T100W K I OR GB GR SGS252 CDO-TT70W K I CR GB GR otwarty CT-POT SGS252 otwarty CT-POT SGS252 zamknięty CT-POT SGS SGS452 SON-T50W I CR GB GR zamknięty CT-POT SGS SGS452 SON-T70W I CR GB GR zamknięty CT-POT SGS SGS252 SON-T70W I CR FG GR zamknięty CT-POT SGS SGS252 SON-T70W II CR FG GR zamknięty CT-POT SGS SGS252 SON-T50W II OR FG GR otwarty CT-POT SGS SGS252 SON-T70W K II CR FG GR zamknięty CT-POT SGS SGS252 SON-T70W K II OR FG GR otwarty CT-POT SGS SGS252 CDO-TT70W K II CR FG GR zamknięty CT-POT SGS SGS452 SON-T70W K II CR FG GR zamknięty CT-POT SGS SGS452 SON-T70W K II OR FG GR otwarty CT-POT SGS SGS452 CDO-TT70W K II CR FG GR zamknięty CT-POT SGS452 Mechanika i korpus Kolor SGS252 SON-T70W I OR PC GR GR SGS252 SON-T70W II OR PC GR GR SGS252 SON-T70W I CR PC GR GR SGS252 SON-T70W II CR PC GR GR SGS252 SON-T100W I OR PC GR GR SGS252 SON-T100W II OR PC GR GR Kolor SGS252 SON-T70W K II CR PC GR GR SGS252 SON-T100W K II OR PC GR GR SGS452 SON-T100W K II OR PC GR GR SGS252 CDO-TT70W K I CR PC GR GR SGS252 SON-T70W K I CR PC GR GR SGS252 SON-T70W K I OR PC GR GR 7

8 Kolor SGS252 SON-T100W K I OR PC GR GR SGS252 CPO-T60W K EB II OC PC GR GR SGS252 SON-T70W I CR GB GR GR SGS252 SON-T70W II CR GB GR GR SGS252 SON-T100W II OR GB GR GR SGS252 SON-T50W II OR GB GR GR SGS252 SON-T100W I OR GB GR GR SGS452 SON-T70W I OR GB GR GR SGS252 SON-T70W K II CR GB GR GR SGS252 SON-T70W K II OR GB GR GR SGS252 SON-T100W K II OR GB GR GR SGS452 SON-T70W K II CR GB GR GR SGS452 SON-T70W K II OR GB GR GR SGS452 SON-T100W K II OR GB AL 7035 RAL SGS252 SON-T70W K I CR GB GR GR Kolor SGS252 SON-T70W K I OR GB GR GR SGS252 SON-T100W K I OR GB GR GR SGS252 CDO-TT70W K I CR GB GR GR SGS452 SON-T50W I CR GB GR GR SGS452 SON-T70W I CR GB GR GR SGS252 SON-T70W I CR FG GR GR SGS252 SON-T70W II CR FG GR GR SGS252 SON-T50W II OR FG GR GR SGS252 SON-T70W K II CR FG GR GR SGS252 SON-T70W K II OR FG GR GR SGS252 CDO-TT70W K II CR FG GR GR SGS452 SON-T70W K II CR FG GR GR SGS452 SON-T70W K II OR FG GR GR SGS452 CDO-TT70W K II CR FG GR GR Dane techniczne oświetlenia Standardowy kąt Standardowy kąt nachylenia przy montażu na wysięgniku nachylenia przy montażu bezpośrednio na słupie SGS252 SON-T70W I OR PC GR SGS252 SON-T70W II OR PC GR SGS252 SON-T70W I CR PC GR SGS252 SON-T70W II CR PC GR SGS252 SON-T100W I OR PC GR SGS252 SON-T100W II OR PC GR SGS252 SON-T70W K II CR PC GR SGS252 SON-T100W K II OR PC GR SGS452 SON-T100W K II OR PC GR SGS252 CDO-TT70W K I CR PC GR SGS252 SON-T70W K I CR PC GR SGS252 SON-T70W K I OR PC GR SGS252 SON-T100W K I OR PC GR SGS252 CPO-T60W K EB II OC PC GR SGS252 SON-T70W I CR GB GR SGS252 SON-T70W II CR GB GR SGS252 SON-T100W II OR GB GR SGS252 SON-T50W II OR GB GR SGS252 SON-T100W I OR GB GR SGS452 SON-T70W I OR GB GR SGS252 SON-T70W K II CR GB GR SGS252 SON-T70W K II OR GB GR 5 5 Standardowy kąt Standardowy kąt nachylenia przy montażu na wysięgniku nachylenia przy montażu bezpośrednio na słupie SGS252 SON-T100W K II OR GB GR SGS452 SON-T70W K II CR GB GR SGS452 SON-T70W K II OR GB GR SGS452 SON-T100W K II OR GB AL SGS252 SON-T70W K I CR GB GR SGS252 SON-T70W K I OR GB GR SGS252 SON-T100W K I OR GB GR SGS252 CDO-TT70W K I CR GB GR SGS452 SON-T50W I CR GB GR SGS452 SON-T70W I CR GB GR SGS252 SON-T70W I CR FG GR SGS252 SON-T70W II CR FG GR SGS252 SON-T50W II OR FG GR SGS252 SON-T70W K II CR FG GR SGS252 SON-T70W K II OR FG GR SGS252 CDO-TT70W K II CR FG GR SGS452 SON-T70W K II CR FG GR SGS452 SON-T70W K II OR FG GR SGS452 CDO-TT70W K II CR FG GR 5 5 8

9 2017 Philips Lighting Holding B.V. Wszelkie prawa zastrzeżone. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Philips Lighting Holding B.V. lub odpowiednich podmiotów , Marzec 7 -
