1 Rozwiązanie dla GOSPODARSTWA ROLNEGO

2 Z PASJĄ DO ROLNICTWA Firma Manitou od ponad 20 lat jest ściśle związana z rolnictwem. Wiemy, że jest to stale rozwijająca się i wymagająca dziedzina. W pełni rozumiemy potrzeby rolników, więc na pewno znajdą Państwo odpowiednie urządzenia w naszym szerokim asortymencie maszyn rolniczych. Pojazd terenowy z wysięgnikiem teleskopowym MLT 634 gwarantuje najwyższy poziom wydajności. Jego imponujące możliwości pozwalają na wykonywanie różnego rodzaju prac: karmienie zwierząt, zbiór plonów, ładowanie i rozładowywanie materiałów sypkich itd. Wyjątkowe zalety tej maszyny zostaną docenione przez producentów mleka i wołowiny, hodowców zbóż czy CUMA (konsorcja maszyn rolniczych) oraz przedsiębiorców rolnych. Manitou oferuje maszynę, która ma nie tylko właściwości użytkowe, ale również dobrze się prezentuje i zapewnia komfortowe warunki pracy. Wnętrze i elementy zewnętrzne zostały pomysłowo zaprojektowane w celu usatysfakcjonowania każdego użytkownika. MLT 634 charakteryzuje się innowacyjnością oraz oferuje funkcjonalności opracowane przez zespół projektowy Manitou: JSM*, kabina Evolution, ECS** itd., dzięki czemu praca jest wygodna i maksymalnie wydajna. Wybierając Manitou otrzymujesz wózek jezdniowy widłowy nadający się do długotrwałej eksploatacji. Możesz również skorzystać z wszystkich usług oferowanych przez lokalnego dystrybutora Manitou: serwisu posprzedażnego, umów serwisowych, napraw na miejscu, spersonalizowanych rozwiązań leasingowych i finansowych, itd. Tak samo jak Państwo, my również poświęciliśmy się rolnictwu. * Joystick Switch and Move manipulator drążkowy zgłoszony do opatentowania przez Manitou BF ** Easy Connect System system dekompresji hydraulicznej przewodu akcesoriów 2

3 Rzeczywiste rozwiązanie dla gospodarstwa rolnego 3

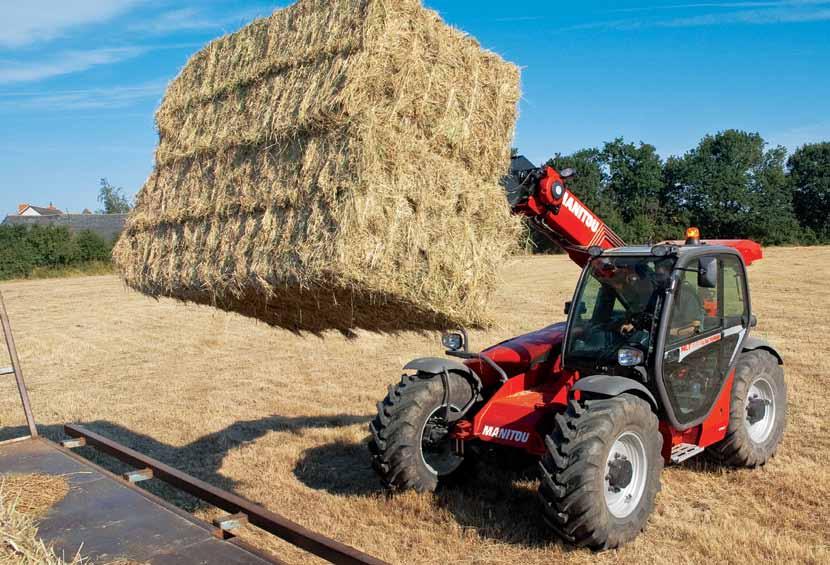

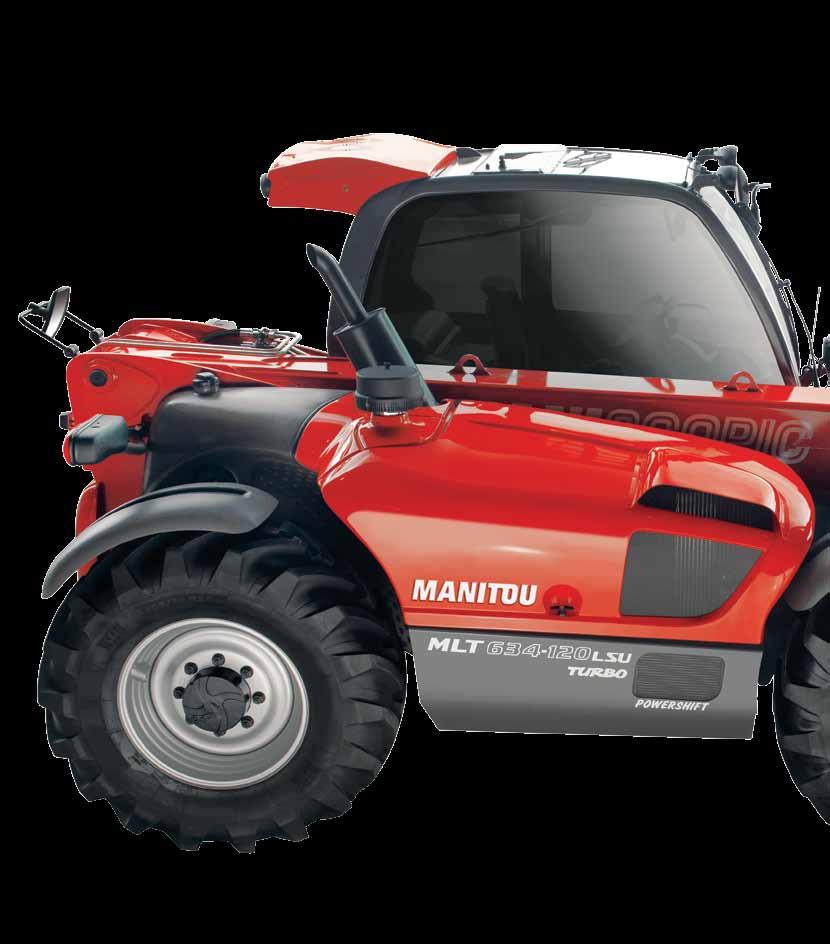

4 WYJĄTKOWE osiągi DO TWOJEJ DYSPOZYCJI 3400 kg: Maksymalny udźwig MLT 634 umożliwia podnoszenie ciężarów do 3,4 tony m: Wysięgnik MLT 634 pozwala na podnoszenie ładunków na wysokość 6,05 m. 24 cale: Opony o profilu rolniczym oczywiście do zastosowań rolniczych! 4

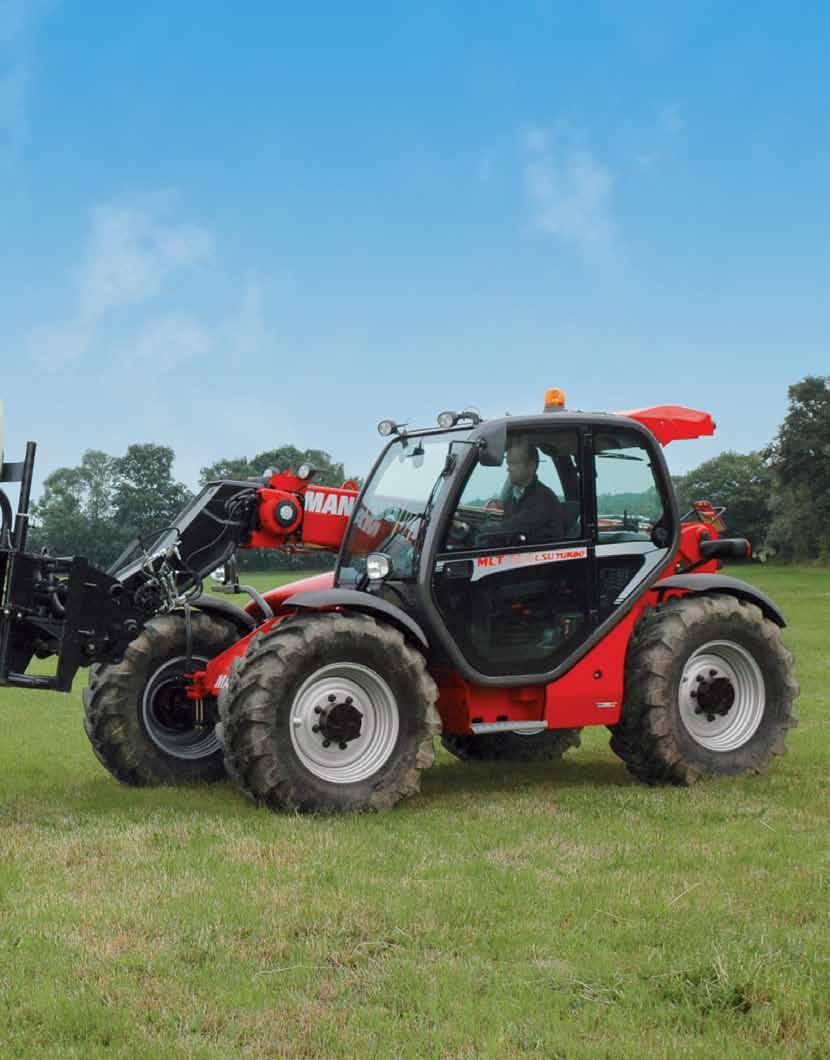

5 Twój wybór MLT 634 jest dostępny w 3 wersjach: TLSU, 120 LSU i 120 LSU PS. Do wyboru: - jednostka napędowa (101 KM lub 124 KM) - pompa hydrauliczna (o przepływie zmiennym, 110 lub 150 l/min) - skrzynia biegów (4-biegowa mechaniczna lub 6-biegowa Powershift). Przyjemność posiadania czegoś wyjątkowego Ponieważ użytkownicy doceniają maszyny, które dobrze się prezentują, konstrukcja MLT 634 została starannie opracowana. Styl pojazdu wyróżnia się czystymi liniami i opływowymi kształtami Jedno spojrzenie wystarczy, aby zakochać się w tej maszynie! Możliwość obsługi w każdych warunkach Opony o profilu rolniczym, duży prześwit pod pojazdem (44 cm) i duża siła ciągnąca pozwalają na wydostanie się z każdej sytuacji. MLT 634 został opracowany z myślą o przeprowadzaniu większości prac w Twoim przedsiębiorstwie. 5

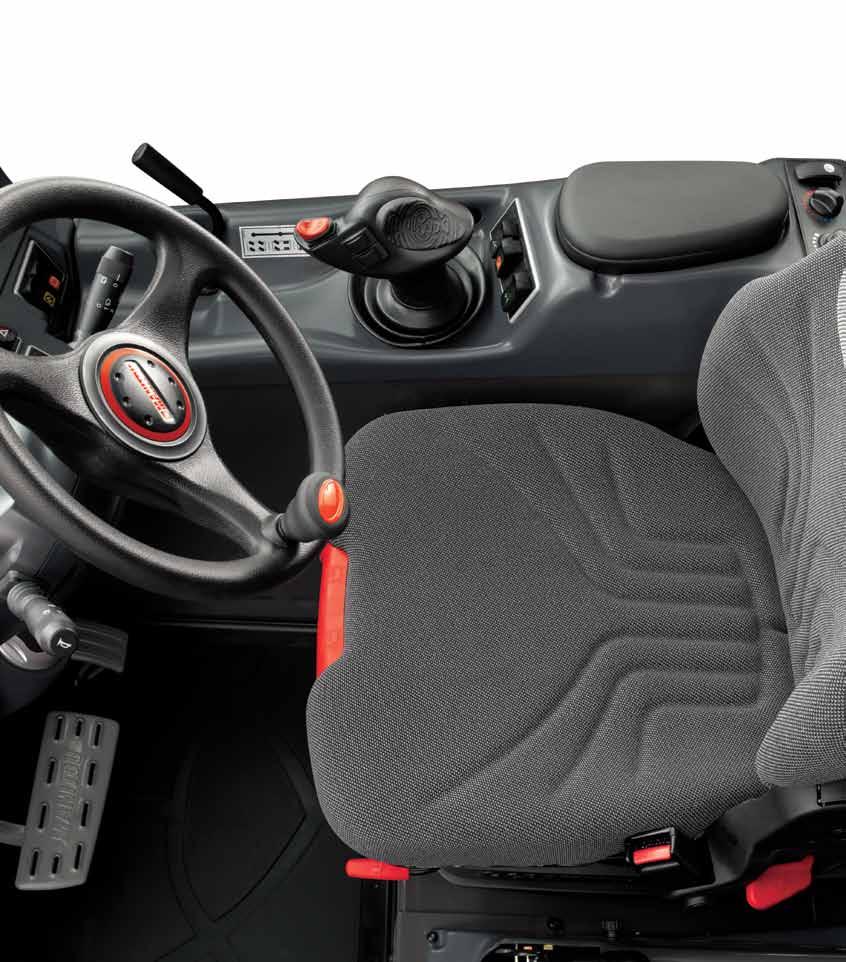

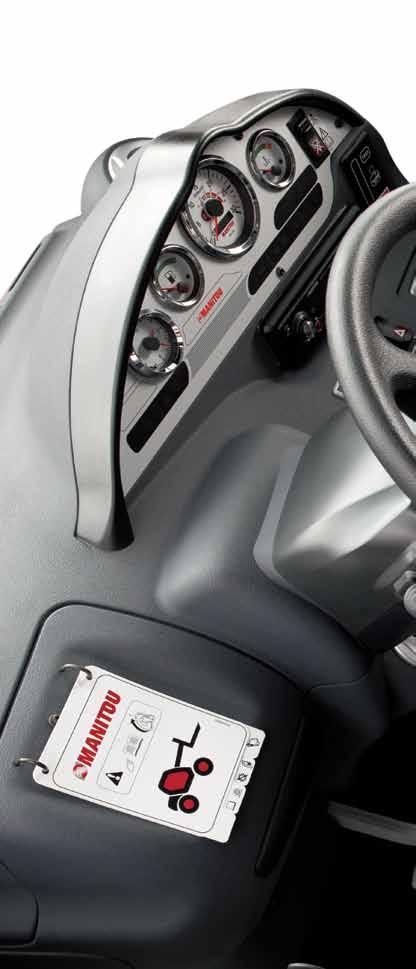

6 POCZUCIE komfortu... Rolnictwo zmienia się niezwykle dynamicznie, podobnie jak obrządzanie. Wnętrze MLT 634 zapewnia idealne warunki pracy, podobnie jak całe nadwozie. Pozycja przy prowadzeniu charakteryzuje się najwyższą ergonomią: siedzenie jest pokryte tkaniną, a kolumnę kierownicy można regulować w dwóch płaszczyznach (wysokość i głębokość). Sam decydujesz o swojej pozycji w trakcie pracy. Otwory wentylacyjne, osłona przeciwsłoneczna, szyba dachowa, klimatyzacja itd., to wszystko gwarantuje komfortowe środowisko pracy. JSM z regulowanymi podłokietnikami, system stosowany wyłącznie w maszynach Manitou, umożliwia sterowanie wszystkimi mechanizmami jedną ręką z zachowaniem pełnego bezpieczeństwa i bez powodowania zmęczenia operatora: podnoszenie i opuszczanie wysięgnika, opróżnianie i kopanie za pomocą czerpaka, hydrauliczne sterowanie akcesoriami, a także cofanie. Druga ręka jest zawsze na kierownicy, aby zachować pełną kontrolę nad MLT. Ponieważ cisza gwarantuje dobre samopoczucie, przywiązujemy dużą wagę do dźwiękoszczelności kabiny (tylko 76 db). Izolację akustyczną zapewnia gruba podsufitka i wykładzina na ścianach oraz izolacja przedziału silnika. Na tablicy rozdzielczej znajduje się wyświetlacz analogowy, na którym pokazywane są wszystkie informacje potrzebne podczas pracy: licznik godzinowy, prędkość, temperatura oleju, poziom paliwa itd. Dla jeszcze większego komfortu kabina Evolution jest na tyle przestronna, że zapewnia użytkownikowi wyjątkowe warunki pracy przez cały dzień. 6

7 ...krótszy czas pracy! 7

8 8 Dostosowany do różnych wymagań

9 MOŻLIWOŚĆ DOSTOSOWANIA DO potrzeb Dostosowanie do indywidualnych wymagań i potrzeb jest niezmiernie ważne. Możliwość wyboru jednej z trzech wersji wyposażenia: Classic, Premium i Elite. Biorąc pod uwagę wszystkie wymagania, Manitou oferuje trzy wersje wyposażenia MLT 634. Wersja Classic charakteryzuje się następującymi udogodnieniami: Pokryte tkaniną siedzenie mechaniczne Lusterko wsteczne Radio samochodowe Pamiętaj, że zawsze wybierasz maszynę Manitou odpowiadającą Twoim potrzebom... Model Premium wyróżnia się kilkoma praktycznymi elementami wyposażenia: Pokryte tkaniną siedzenie pneumatyczne Radio samochodowe z odtwarzaczem CD / MP3 Klimatyzacja Lusterko wsteczne Easy Connect System Nazwa wersji Elite mówi sama za siebie. Ten model gwarantuje najlepsze warunki pracy: Pokryte tkaniną siedzenie pneumatyczne z aktywnym zawieszeniem Wentylator z rewersyjnymi łopatkami, system samooczyszczania Radio z Bluetooth Klimatyzacja Podwieszenie wysięgnika Lusterko wsteczne Easy Connect System Samooczyszczający się filtr wstępny 9

10 10 Optymalizacja mocy silnika

11 ODPOWIEDNIA MOC, UMIARKOWANE ZUŻYCIE PALIWA Każdy pojazd z wysięgnikiem teleskopowym musi być wyposażony w odpowiednią jednostkę napędową w celu zapewnienia najlepszego momentu obrotowego silnika / maszyny: zbyt mała moc to utrata sprawności; za duża moc to większe i nieekonomiczne spalanie. MLT 634 może być wyposażony w jedną z dwóch jednostek napędowych PERKINS: 4-cylindrowa, 4,4 l, Turbo 101 KM lub 124 KM. Wybierz silnik odpowiadający Twoim potrzebom, a doskonały stosunek mocy do ciężaru sprawia, że te silniki sprawdzają się we wszystkich warunkach. Ponieważ moc sama w sobie nie jest najważniejsza, wszystkie komponenty maszyny (jednostka napędowa, przekładnia, mosty, hydraulika i opony) są dopasowane w taki sposób, aby optymalnie wykorzystać moc silnika. Przekładnia z przemiennikiem momentu obrotowego może być wyposażona w jeden z dwóch typów skrzyni biegów: 4-biegowa mechaniczna lub 6-biegowa Powershift. Wybierz maszynę, która najlepiej spełnia Twoje oczekiwania. 101 lub 124 KM: Te silniki mają doskonały stosunek mocy do ciężaru. Dostępne wersje o mocy 101 oraz 124 KM gwarantują umiarkowane zużycie paliwa. 4 lub 6 biegów: Moc i precyzja to główne zalety 4-biegowej, mechanicznej skrzyni biegów i 6-biegowej skrzyni biegów Powershift. 11

12 12 Szybka i efektywna praca

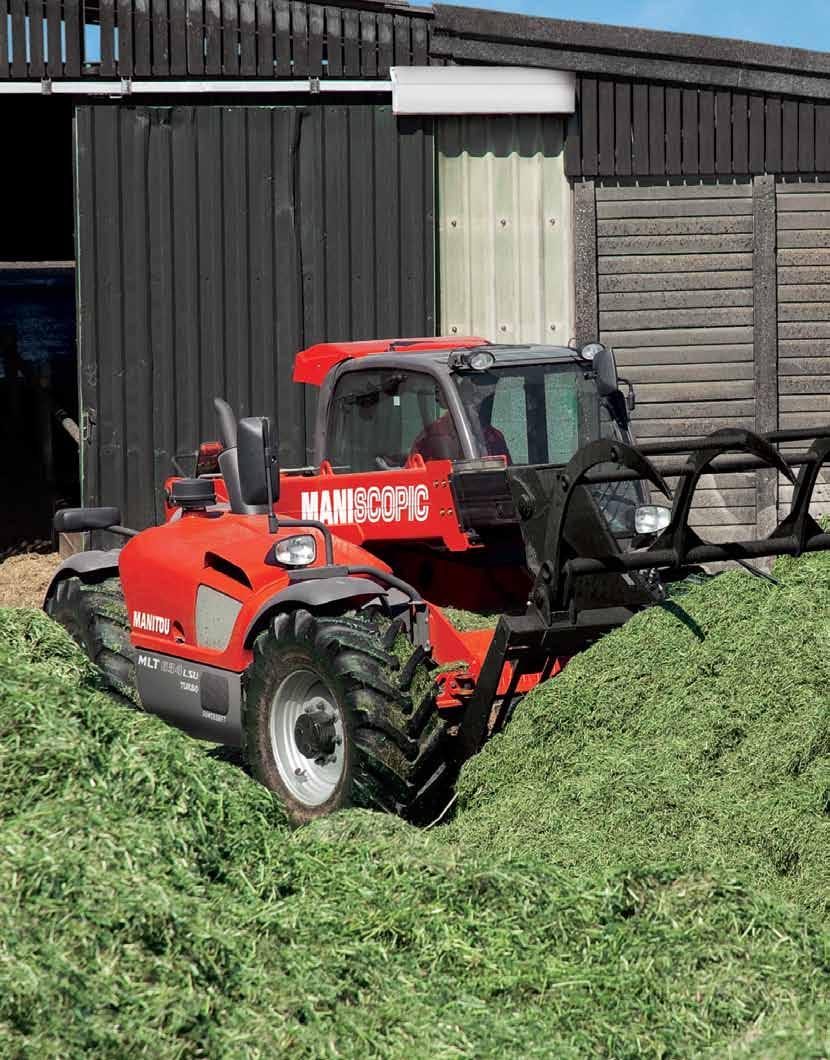

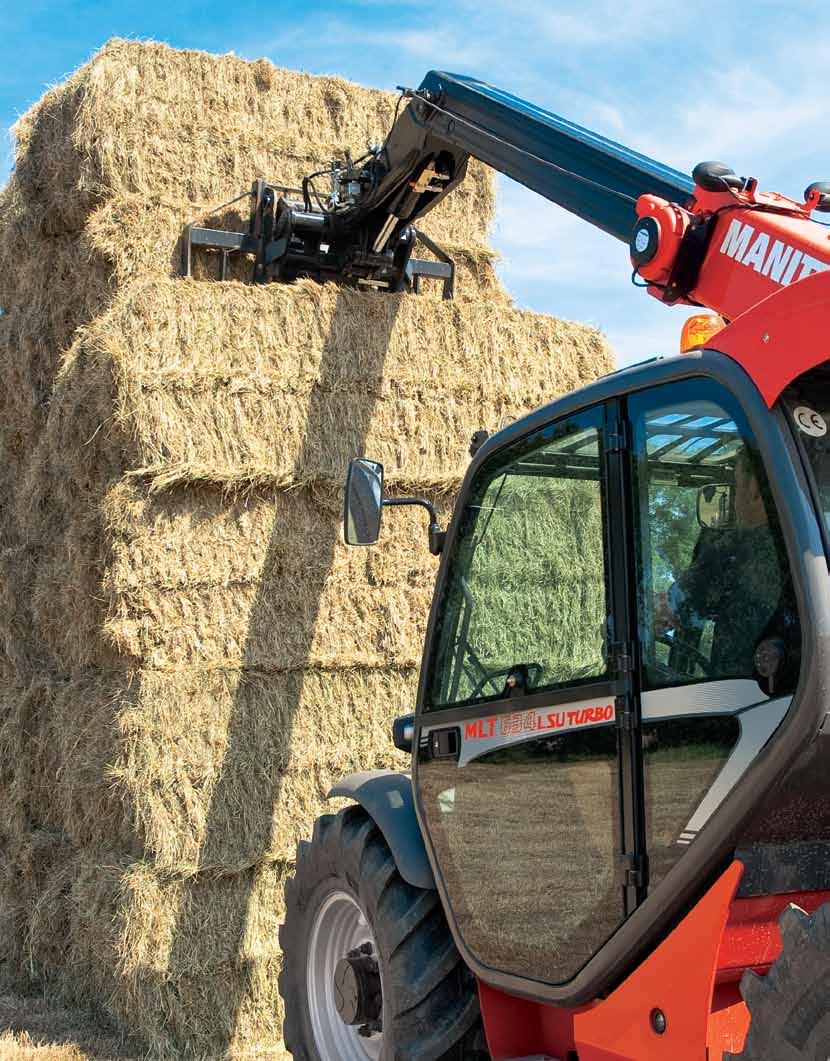

13 OSZCZĘDNOŚĆ CZASU Filozofią Manitou jest oszczędność czasu podczas wykonywania różnego rodzaju prac gospodarskich. Szybkość wykonywania ruchów i zrywność to główne elementy gwarantujące realizację tej filozofii. Aby użytkownik mógł działać jeszcze szybciej, Manitou oferuje maszynę, która jest prosta w obsłudze. Poznanie maszyny odbywa się szybko i w łatwy sposób (JSM i regulatory są na właściwym miejscu), a tym samym w bardzo krótkim czasie jesteś w stanie osiągnąć wysoką wydajność pracy. Zwrotność to najważniejszy priorytet! Za pomocą MLT 634 możesz wykonywać zaplanowane prace jeszcze wydajniej: im więcej czasu spędzasz za kierownicą, tym bardziej wzrasta efektywność pracy. System LSU (system wyczuwania obciążenia) pozwala na wzmocnienie wykonywanych czynności, co z kolei wpływa na szybkość pracy. Hydrauliczne pompy zębate o parametrach do 150 l/270 bar zapewniają efektywność i inteligentne zarządzanie prędkością przepływu. Wydajność i bezpieczeństwo zależą od odpowiednich akcesoriów opracowanych z myślą o podnośniku widłowym. Podczas produkcji dobieramy akcesoria, które zapewniają optymalną sprawność i spełniają obowiązujące normy. Należą do nich: zamiatarka samozbierna, chwytak bel, wielofunkcyjny czerpak z chwytakiem, wysięgnik, czerpak z urządzeniem wyładowczym-dystrybutorem do silosów itd. Manitou wspiera wszystkie sposoby wykorzystania maszyny. Porównanie wydajności ramion załadowczych i MLT Czas przy zastosowaniu traktora z ramieniem załadowczym Czas przy zastosowaniu MLT 634 TLSU Czas przy zastosowaniu MLT TLSU Źródło: Dane Manitou 110 lub 150 l/min: Hydrauliczna pompa tłokowa maszyny MLT, wraz z JSM, zapewnia maksymalną szybkość przepływu na poziomie 110 lub 150 l/min. 4 x 4 x 4: Napęd na 4 koła i 4 koła kierowane = zwrotność zapewniająca maksymalną sprawność. 13

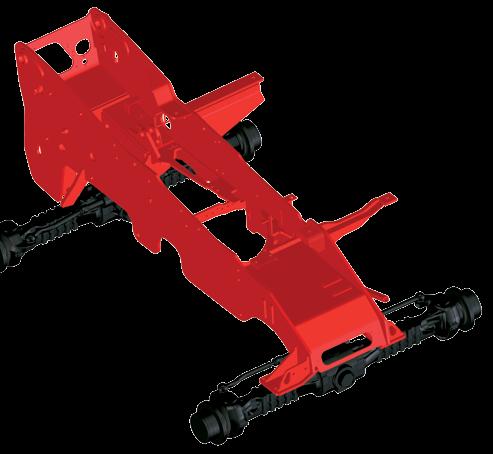

14 BEZPIECZEństwo UŻYTKOWNIKa PRZEPRASZAMY - NASZE PRODUKTY TO NIE ZABAWKI Nasz dział projektowy zatrudniający ponad 200 inżynierów i techników specjalizuje się w projektowaniu pojazdów rolniczych z wysięgnikiem teleskopowym od ponad 20 lat. Mając ponad 50 zastrzeżonych patentów, wiedzę i umiejętności w zakresie konstrukcji podwozi i wysięgników, oferujemy niezawodność i trwałość. Zawsze bierzemy pod uwagę wymagania użytkowników oraz specjalizujemy się w wielu różnych dziedzinach: produkcja samochodów ciężarowych, zgłaszanie patentów, dobór komponentów, dokładne testy przed dostawą itd. Będąc specjalistami na rynku rolniczym, podczas opracowywania maszyn bierzemy pod uwagę ich cykl użytkowania: opony, skrzynia biegów, a nawet system chłodzenia zostały dobrane i zmontowane w sposób logiczny i przemyślany. Użytkownik otrzymuje maszynę, która w 100% została przeznaczona do zastosowań rolniczych. Bezpieczna praca 14

15 Maszyna w 100% przeznaczona do zastosowań rolniczych UŻYTKOWNIK jest bezpieczny Środowisko pracy musi być zawsze bezpieczne. Doskonała stabilność MLT 634 w połączeniu z urządzeniem hamującym ruch obciążający umożliwia manipulację ładunkami do 3,4 tony. Bezpieczeństwo użytkownika dodatkowo zwiększa detektor obecności znajdujący się w siedzeniu. Jazda jest możliwa tylko wtedy, gdy operator siedzi na siedzeniu kierowcy. Kabina została specjalnie zaprojektowana w celu ochrony użytkownika. Spełnia wymagania ROPS/FOPS* w zakresie zapewniania bezpieczeństwa w razie przewrócenia i przed spadającymi przedmiotami. Chroni użytkownika w razie uszkodzenia przedziału kierowcy. Duża oszklona przestrzeń, a także wysoka pozycja siedzenia zapewnia widoczność w zakresie 360, a tym samym gwarantuje zarówno bezpieczeństwo kierowcy, jak i wszystkich ludzi wokół. * ROPS: konstrukcja zabezpieczająca w razie przewrócenia FOPS: konstrukcja zabezpieczająca przed spadającymi przedmiotami 15

16 PATRZ DALEJ OFERTA INDYWIDUALNYCH USŁUG Bliskość i dostępność sieci ekspertów do Twoich usług. W strategicznych miejscach Manitou posiada sieć wyspecjalizowanych dystrybutorów, którzy oferują pierwszorzędne usługi wsparcia. Doświadczenie i zaangażowanie ponad 500 dystrybutorów Manitou na całym świecie pozwala na profesjonalną obsługę użytkowników każdego dnia. Utrzymanie i obsługa posprzedażna: Dystrybutor Manitou oferuje umowy serwisowe w celu zapewnienia najbardziej optymalnej eksploatacji maszyny. Takie rozwiązanie pozwala obniżyć koszty usług i gwarantuje spokój ducha podczas regularnej eksploatacji sprzętu. Dystrybutor Manitou dokłada starań, aby zwiększać wydajności pracy. Usługi Manitou są również dostępne na miejscu, w gospodarstwie użytkownika, aby jak najbardziej skrócić czas przestoju. Umowy leasingowe i finansowe: Dystrybutorzy mogą także zapewnić elastyczne rozwiązania finansowe; udzielamy pomocy dzięki konkretnym rozwiązaniom finansowym i modułowym, aby wspierać użytkownika na każdym etapie rozwoju jego przedsiębiorstwa. COMFORT SERVICE: Umowa serwisowa obejmująca materiały eksploatacyjne, robociznę i dojazd dla zapewnienia maksymalnego wsparcia. MANIPLUS: Umowa, która wydłuża gwarancję producenta z 24 do 36 miesięcy. 16

17 Towarzyszymy zmianom w Twoim przedsiębiorstwie ZMNIEJSZANIE WPŁYWU NA ŚRODOWISKO Począwszy od etapu projektowania firma Manitou aktywnie przyczynia się do poszanowania środowiska. Nasz zakład produkcyjny w Ancenis posiada certyfikat ISO 14001*, który gwarantuje spełnianie norm środowiskowych na każdym etapie pracy, zaczynając od projektowania produktu, a kończąc na dostawie maszyny do przedsiębiorstwa. Nasza codzienna działalność jest oparta na zasadach ochrony środowiska i obejmuje wybór komponentów najmniej zanieczyszczających środowisko, segregację selektywną, utylizację odpadów specjalnych, a także wszelkie czynności dodatkowe jak oszczędność energii, papieru itd. Optymalna regulacja prędkości silnika w zależności od żądanej mocy minimalizuje spalanie i emisję szkodliwych substancji, zmniejszając w ten sposób wpływ użytkowania MLT na środowisko. * ISO : Międzynarodowa norma zarządzania środowiskiem, która formułuje wymagania dotyczące wdrożenia systemu zarządzania środowiskiem. 17

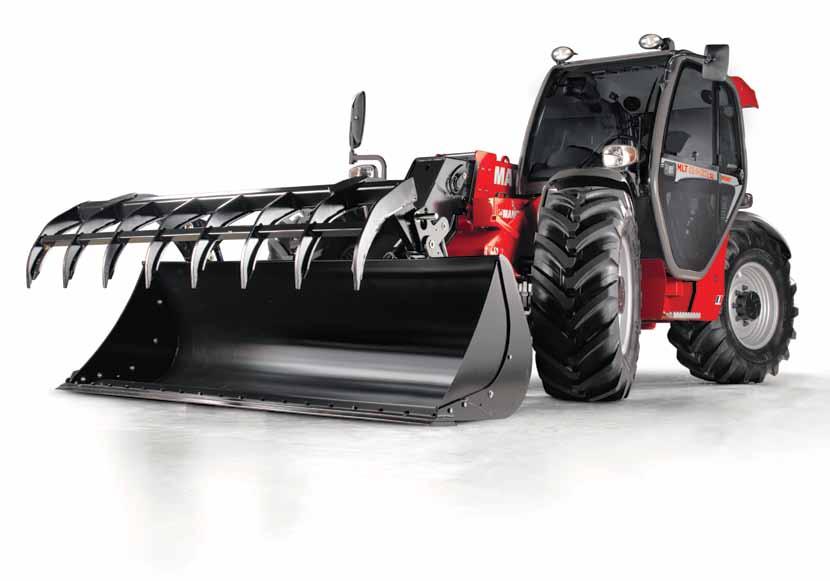

18 MOŻLIWY WYBÓR Wyposażenie standardowe i opcjonalne Wózek wideł Odrzutnik słomy Lusterko wsteczne Radio - - Radio samochodowe z odtwarzaczem CD/MP3 - Radio z Bluetooth Mechaniczne siedzenie pokryte tkaniną - - Siedzenie pneumatyczne pokryte tkaniną - Siedzenie pneumatyczne z aktywnym zawieszeniem Klimatyzacja System łatwego podłączania Podwieszenie wysięgnika Wentylator z rewersyjnymi łopatkami, system samooczyszczania Filtr wstępny samoczyszczący Blokada hydrauliczna (akcesoriów) Filtr wstępny TURBO II Brzęczyk ostrzegający o cofaniu Wewnętrzne lusterko wsteczne Standard Opcja - Niedostępne Niektóre akcesoria: Wielofunkcyjny czerpak z chwytakiem Czerpak zboża Zamiatarka samozbierna Czerpak z urządzeniem wyładowczym-dystrybutorem do silosów Wysokociśnieniowa myjka samoczynna 18

19 Udźwig w odległości 500 mm od piętki wideł MLT 634 TLSU MLT LSU 3400 kg MLT LSU PS Maksymalny zasięg na wysokość: 0.75 m Według normy EN 1459 załącznik B Siła wyłamania 5200 dan Wysokość podnoszenia 6.05 m Czas: załadowany/niezaładowany (w s) Podnoszenie 6.75/ /7.50 Opuszczanie 5.15/ /4.50 Wysuwanie teleskopu 6.75/ /6.20 Chowanie teleskopu 6.00/ /5.20 Kopanie Wywrót Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 45 Obrót wózka 146 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi SILNIK PERKINS STAGE IIIA 1104 D - 44 TA E-44 TA C1 D1 Pojemność 4 cyl. Turbo/4400 cm 3 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM/74,5 kw 124 KM/91 kw Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) 410 Nm 490 Nm Wtrysk bezpośredni Chłodzenie woda Skrzynia biegów przemiennik momentu obrotowego Y Z L A P2 G G1 D2 C B I D E G2 P3 U1 U2 N Liczba biegów (do przodu/do tyłu) 4/4 6/3 Maks. prędkość jazdy 35 kph * 40 kph * Hydraulika Pompy zębate 110 l/min bar 150 l/min bar Pojemności Olej hydrauliczny Paliwo 135 l 120 l K O R T V Ciężar niezaładowanego (z widłami) 7025 kg 7230 kg Całkowita szerokość 2.40 m Całkowita wysokość 2.30 m S V1 V2 Całkowita długość 4.58 m Promień skrętu (kół zewnętrznych) 3.77 m Prześwit pod pojazdem 0.44 m J Siła ciągnąca pod obciążeniem do 9110 dan mm A 1200 B 2560 C 1142 C D 4579 D D E 5779 F 1935 F G 450 G1 435 G2 435 I 877 J 980 K 1260 L 45 N 1715 O 125 P2 47 P3 53 R 3535 S 7390 T 3450 U U V 4650 V V W 2402 Y 12 Z 134 F W F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów FT003EN_A_1210_MLT634.indd 19

20 Najbliższy dystrybutor MANITOU: Centrala: B.P rue de l Aubinière Ancenis Cedex - Francja Tel: (0) Fax: (0) Niniejsza broszura opisuje wersje i opcje konfiguracji produktów Manitou, które mogą być wyposażone w różne urządzenia. Urządzenia opisane w niniejszej broszurze mogą być standardowe, opcjonalne lub niedostępne, w zależności od wersji. Manitou zastrzega sobie prawo do zmiany podanych i opisanych warunków technicznych, w każdej chwili i bez uprzedzenia. Producent nie odpowiada za podane warunki techniczne. Więcej informacji można uzyskać kontaktując się ze swoim dystrybutorem Manitou. Dokument nie stanowi umowy. Opisy produktów mogą różnić się od rzeczywistych produktów. Lista warunków technicznych nie jest wyczerpująca. Logo i tożsamość wizualna firmy są własnością Manitou i nie można ich używać bez zezwolenia. Wszystkie prawa zastrzeżone. Zdjęcia i schematy znajdujące się w niniejszej broszurze mają charakter jedynie informacyjny. MANITOU BF SA Spółka z ograniczoną odpowiedzialnością, z radą nadzorczą Kapitał akcyjny: RCS Nantes EN_A_1210_MLT634.indd
