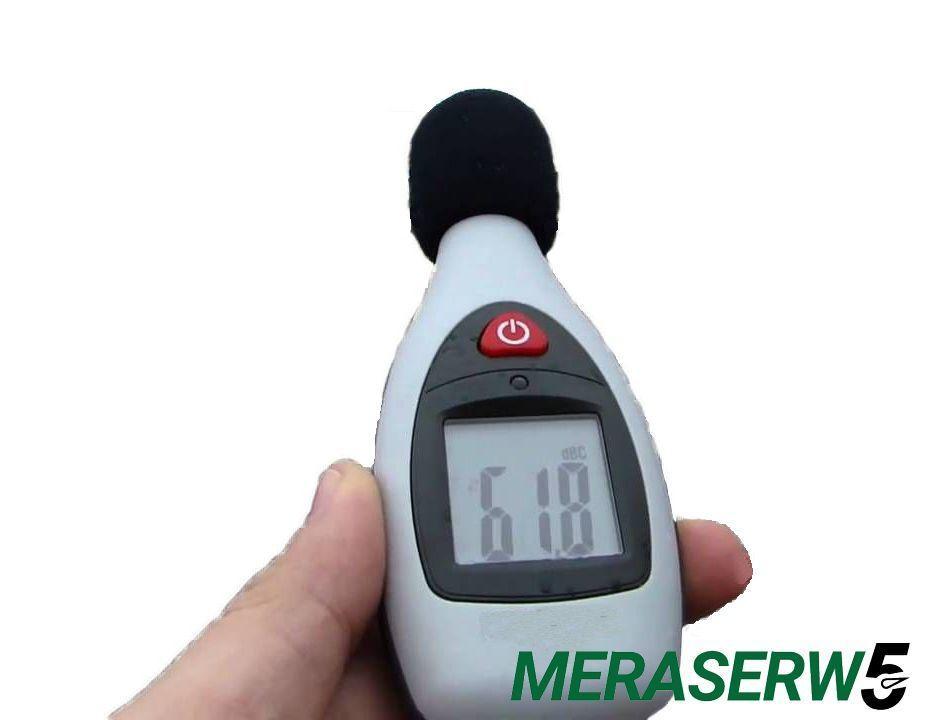

1 Meraserw-5 s.c Szczecin, ul.gen.j.bema 5, tel.(91) , fax (91) , Cyfrowy miernik natężenia dźwięku model:50 Instrukcja obsługi Przeznaczenie Cyfrowy miernik natężenia dźwięku jest urządzeniem pomiarowym, które wskazuje poziom hałasu w decybelach (db). Zakres pomiarowy cyfrowego miernika natężenia dźwięku to od 40 do 130 db. Jest to urządzenie służące prostym pomiarom poziomu hałasu otoczenia. Pomiary oraz wskazania chwilowe/funkcje są pokazywane cyfrowo na dużym, 4 cyfrowym wyświetlaczu LCD (Liquid Crystal Display). W niesprzyjających warunkach oświetlenia wyświetlacz zostaje podświetlony automatycznie. Pomiar sygnału próbkowany jest linearnie (C- Charakterystyka) z szybką prędkością pomiaru 125 ms, umożliwiającą dokonywanie pomiaru w zakresie częstotliwości od 30 Hz (Hertz) do 4 KHz (kilo Hertz). Wartości maksymalne i minimalne mogą zostać nagrane. Urządzenie zasilane jest baterią blokową 9 V (typ 1604A). Nie wolno wykonywać pomiarów w niesprzyjających warunkach takich jak: deszcz lub wysoka wilgotność powietrza kurz i gazy palne, opary i rozpuszczalniki burze, lub podobne warunki z silnymi wyładowaniami elektrostatycznymi. Środki bezpieczeństwa muszą być przestrzegane pod każdym względem! Strona 1 z 6

2 Środki bezpieczeństwa Symbol wykrzyknika w trójkącie oznacza ważną informacje w instrukcji obsługi. Prosimy o zapoznanie się z instrukcją obsługi przed rozpoczęciem użytkowania urządzenia, gdyż zawiera ważne informacje odnośnie prawidłowej obsługi. Ten produkt spełnia wymogi i wytyczne certyfikatu CE. Wszelkie uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji powodują automatyczne wygaśnięcie gwarancji! Przedsiębiorstwo nie ponosi odpowiedzialności na ewentualne szkody wynikające z takiego użytkowania. Przedsiębiorstwo nie ponosi odpowiedzialności za szkody materialne i uszczerbek na zdrowiu wynikające z nieodpowiedniego użytkowania produktu tudzież nieprzestrzegania zasad bezpieczeństwa. W takich przypadkach gwarancja wygasa automatycznie. Nieuprawnione konwersja i/lub modyfikacja urządzenia jest niedopuszczalna ze względów bezpieczeństwa i zgodności (CE). Upewnij się, że obsługujesz urządzenie poprawnie. Stosuj się do niniejszej instrukcji obsługi. Obudowa nie może być otwierana, jedynie poza pokrywą komory baterii. Miernik i akcesoria nie są zabawką i muszą być trzymane z dala od dzieci! Jeśli urządzenie jest używane w kontekście komercyjnym, muszą przestrzegane być przepisy bezpieczeństwa odnoszące się do urządzeń elektrycznych i odpowiednich środków operacyjnych ustanowione przez dane władze. W szkołach, ośrodkach szkoleniowych, warsztatach, praca urządzeń elektrycznych musi być nadzorowana przez wyszkolony personel. Nie włącza miernika zaraz po przyniesieniu go z zimnego pomieszczenia do ciepłego. Tworząca się kondensacja może uszkodzić urządzenie. Pozwól urządzeniu osiągnąć temperaturę pokojową przed włączeniem. Nie pozostawiaj opakowania bez nadzoru, gdyż może stać się niebezpieczną zabawką dla dzieci. Strona 2 z 6

3 Opis elementów 1. Mikrofon pomiarowy 2. Włącznik/Wyłącznik 3. Czujnik światła dla podświetlenia wyświetlacza 4. Wyświetlacz 5. Przycisk MAX/MIN 6. Wejście statywu 7. Komora baterii 8. Owiewka Strona 3 z 6

4 Wkładanie / Wymiana baterii Urządzenie zasilane jest baterią blokową 9 V (np.typ IEC 6F22). Aby włożyć/wymienić baterię postępuj zgodnie z punktami: Popchnij pokrywę komory baterii zgodnie ze strzałką i zdejmij pokrywę. Podłącz nową baterię zaczepem zwracając uwagę na poprawną biegunowość i zamknij pokrywę. Konieczna jest wymiana baterii się włączyć. jeśli wyświetlacz jest niewidoczny lub urządzenie nie chce Pierwsze użycie Baterie należy usunąć, jeśli urządzenie nie jest używane przez dłuższych okres czasu. W ten sposób unikniemy wylania się baterii. Z tego samego powodu należy od razu wyjmować puste baterie. Baterie należy trzymać z dala od dzieci. Baterii nie należy zostawiać w miejscach łatwo dostępnych (dzieci i zwierzęta mogą je połknąć). W takim przypadku skontaktuj się natychmiast z lekarzem. Baterii nie należy ładować, poddawać zwarciu lub wrzucać do ognia. Istnieje ryzyko wybuchu. Uszkodzone i wylane baterie mogą prowadzić do poważnych poparzeń kwasem. Przy kontakcie z uszkodzonymi bateriami zaleca się korzystanie z rękawic ochronnych. Upewni się, że baterie nie zostały poddane zwarciu. Nie wrzucaj baterii do ognia! Kompatybilna bateria alkaliczna może być zakupiona przy użyciu następującego numeru zakupu: (prosimy o zamówienie jednej). Używaj wyłącznie baterii alkalicznych, są mocne i odznaczają się długą żywotnością. Upewnij się, że posiadasz na uszy wystarczającą ochronę przed hałasem. Istnieje ryzyko uszkodzenia słuchu. Zwracaj uwagę na dozwolone warunki środowiska (dane techniczne) aby uniknąć niepoprawnych pomiarów. Włącz urządzenie przy pomocy włącznika (2). Przyciśnięcie tego przycisku zawsze powoduje włączenie lub wyłączenie urządzenia. Pomiar rozpocznie się automatycznie po włączeniu urządzenia. Wartość oraz jednostka dbc pojawią się na wyświetlaczu. W nieodpowiednich warunkach oświetleniowych podświetlenie wyświetlacza włączy się automatycznie. Czujnik światła (3) kontroluje światło wyświetlacza. Strona 4 z 6

5 Jeśli żaden przycisk nie zostanie przyciśnięty przez 15 minut, miernik wyłączy się automatycznie. Jest to funkcja oszczędzania baterii. Jeśli potrzebny, włącz miernik ponownie używając włącznika/wyłącznika. Dokonywanie pomiaru Pomiar źródła hałasu musi być zawsze wykonywany bezpośrednio. Upewnij się, że nie ma żadnych przedmiotów lub osób znajdujących się pomiędzy mikrofonem i źródłem hałasu. Skieruj miernik mikrofonem (1) bezpośrednio w stronę źródła hałasu. Aby uniknąć interferencji w fale dźwiękowe trzymaj mikrofon z dala od siebie lub umieść urządzenie na stojaku. Uchwyt do mocowania (6) znajduje się z tyłu obudowy. Unikaj wibracji lub poruszenia. Jeśli zakres pomiaru został przekroczony (OVER), zwiększ odległość od przedmiotu, który chcesz zmierzyć. Używaj dołączonej owiewki (8) aby wiatr (>10m/s) nie zakłócał pomiaru. Owiewka nie wypacza wyników pomiaru. Funkcja MAX/MIN Dla ciągłych pomiarów jedynie wartość maksymalna i minimalna jest pokazywana na wyświetlaczu. Funkcja ta ułatwia określenia punktu szczytowego. Funkcja MAX jest aktywowana poprzez przyciśnięcie przycisku MAX- MIN znajdującego się z boku urządzenia. Ponowne przyciśnięcie przycisku przełącza na funkcję MIN i vice versa. Odpowiednia funkcja jest pokazana na wyświetlaczu jako MAX lub MIN. Aby dezaktywować tą funkcję przyciśnij i przytrzymaj przycisk MAX- MIN przez ok 2 sekundy lub wyłącz urządzenie. Utrzymanie i konserwacja Urządzenie nie wymaga żadnej konserwacji poza okazjonalnym czyszczeniem. W tym celu używaj czystej, antystatycznej i lekko wilgotnej ściereczki. Utylizacja W celu ochrony i poprawy jakości środowiska naturalnego, ochrony ludzkiego zdrowia, wykorzystywania zasobów naturalnych w sposób zrównoważony i racjonalny, użytkownik powinien zwrócić nieużywany produkt do odpowiednich punktów, zgodnie z odpowiednimi regulacjami. Przekreślony kosz na śmieci oznacza, że produkt musi być zutylizowany oddzielnie od odpadów komunalnych. Strona 5 z 6

6 Baterie/ akumulatory Baterie/ akumulatory zawierające szkodliwe substancje są oznaczone następującymi symbolami, co oznacza iż nie mogą być wyrzucane do domowych śmietników. Oznaczenia dla odpowiednich metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów. Możesz dostarczyć zużyte baterie / akumulatory bezpłatnie do swojego lokalnego punktu przyjmowania baterii, naszych sklepów lub gdziekolwiek gdzie sprzedawane są baterie. Stosując się do prawnych obowiązków przyczyniasz się do ochrony środowiska naturalnego Dane techniczne Zasilanie: 9 VDC (1602, 6F22) Moc: max. 40 ma (z podświetleniem wyświetlacza) Zakres pomiarowy: dbc (30 Hz - 4 khz) Czas reakcji: 125 ms Rozdzielczość: 0,1 db Dokładność: +/- 3,5 db (dla 1 khz I 94 db) Mikrofon: ½ cala mikrofon elektretowy pojemnościowy Zakres pracy: od 0 do 40 /10 do 75 rf (nie kondensującej) Wysokość pracy: maks m Waga: ok. 135 g Wymiary: 130 mm x 52 mm x 32 mm (dł. x szer. x wys.) Strona 6 z 6 Meraserw-5 s.c Szczecin, ul.gen.j.bema 5, tel.(91) , fax (91) , handel@meraserw5.pl,
