1 AXIS2 - tworzenie usługi sieciowej i klienta Axis Data Binding dr inż. Juliusz Mikoda mgr inż. Anna Wawszczak

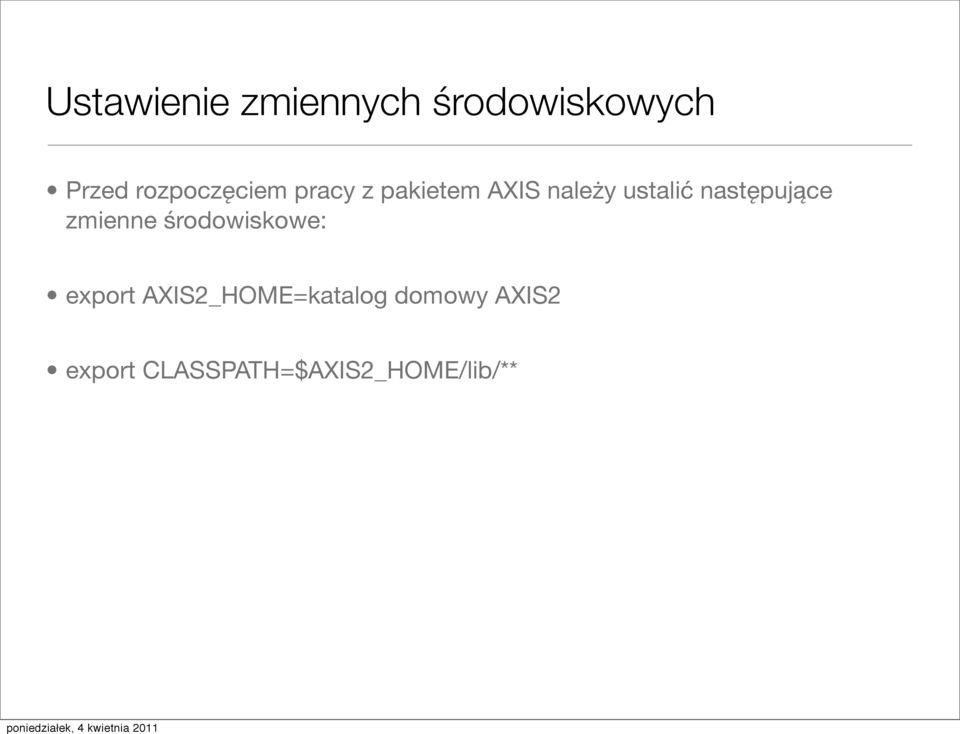

2 Ustawienie zmiennych środowiskowych Przed rozpoczęciem pracy z pakietem AXIS należy ustalić następujące zmienne środowiskowe: export AXIS2_HOME=katalog domowy AXIS2 export CLASSPATH=$AXIS2_HOME/lib/**

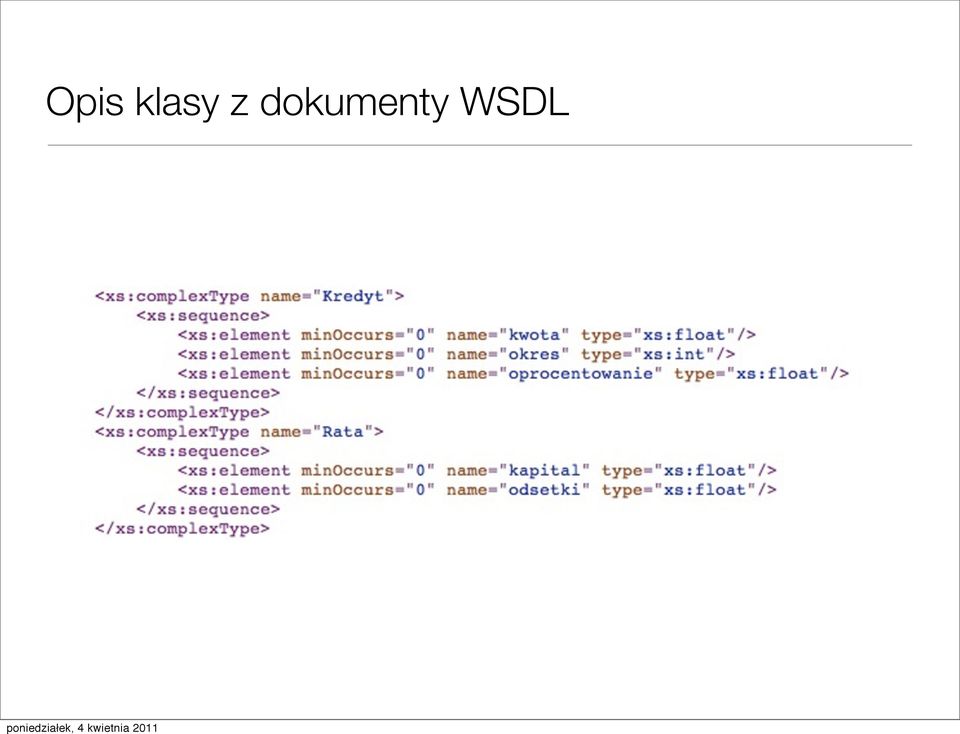

3 Opis klasy z dokumenty WSDL

4 Kalkulator kredytowy Usługa sieciowa pozwala na wyznaczenie wysokości rat dla kredytu. Kredyt opisany jest przez kwotę, liczbę miesięcy i oprocentowanie (zakładamy, że raty są spłacane co miesiąc). Usługa zwraca tablicę Rat składających się z kwoty kapitału i kwoty odsetek. Klasy składające się na usługę to: kredyty.service.kalkulatorkredytowy public Rata [] getraty(kredyt k) kredyty.service.kredyt float kwota; int okres; float oprocentowanie; kredyty.service.rata kapital; odsetki; Aby pola składowe klasy były widoczne dla AXIS2 należy zdefiniować metody get i set dla tych pól składowych.

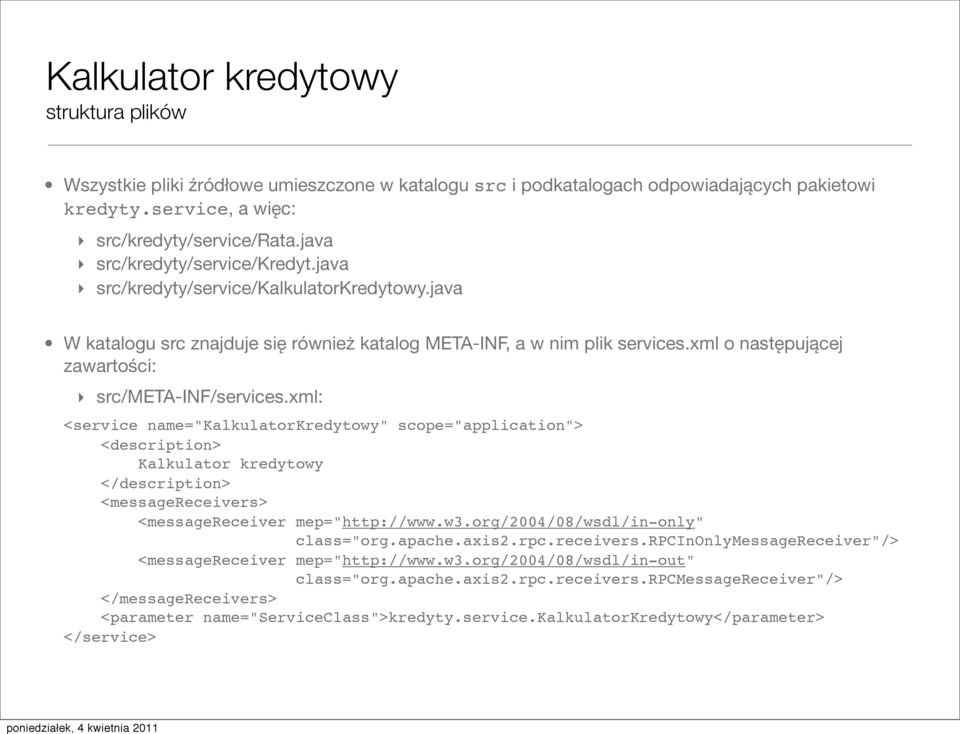

5 Kalkulator kredytowy struktura plików Wszystkie pliki źródłowe umieszczone w katalogu src i podkatalogach odpowiadających pakietowi kredyty.service, a więc: src/kredyty/service/rata.java src/kredyty/service/kredyt.java src/kredyty/service/kalkulatorkredytowy.java W katalogu src znajduje się również katalog META-INF, a w nim plik services.xml o następującej zawartości: src/meta-inf/services.xml: <service name="kalkulatorkredytowy" scope="application"> <description> Kalkulator kredytowy </description> <messagereceivers> <messagereceiver mep=" class="org.apache.axis2.rpc.receivers.rpcinonlymessagereceiver"/> <messagereceiver mep=" class="org.apache.axis2.rpc.receivers.rpcmessagereceiver"/> </messagereceivers> <parameter name="serviceclass">kredyty.service.kalkulatorkredytowy</parameter> </service>

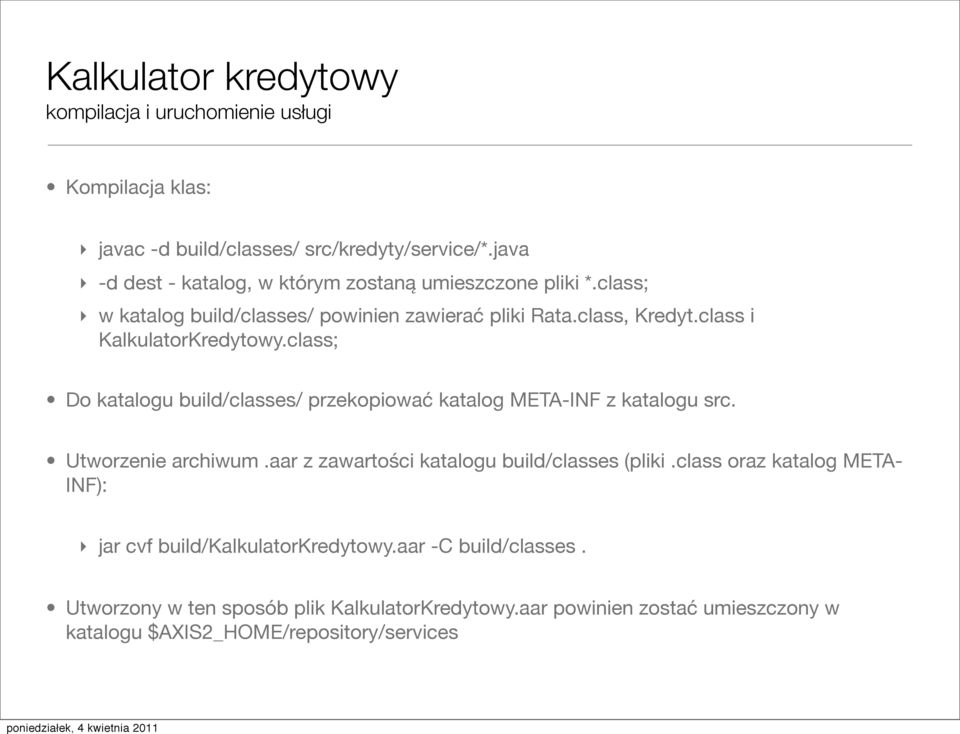

6 Kalkulator kredytowy kompilacja i uruchomienie usługi Kompilacja klas: javac -d build/classes/ src/kredyty/service/*.java -d dest - katalog, w którym zostaną umieszczone pliki *.class; w katalog build/classes/ powinien zawierać pliki Rata.class, Kredyt.class i KalkulatorKredytowy.class; Do katalogu build/classes/ przekopiować katalog META-INF z katalogu src. Utworzenie archiwum.aar z zawartości katalogu build/classes (pliki.class oraz katalog META- INF): jar cvf build/kalkulatorkredytowy.aar -C build/classes. Utworzony w ten sposób plik KalkulatorKredytowy.aar powinien zostać umieszczony w katalogu $AXIS2_HOME/repository/services

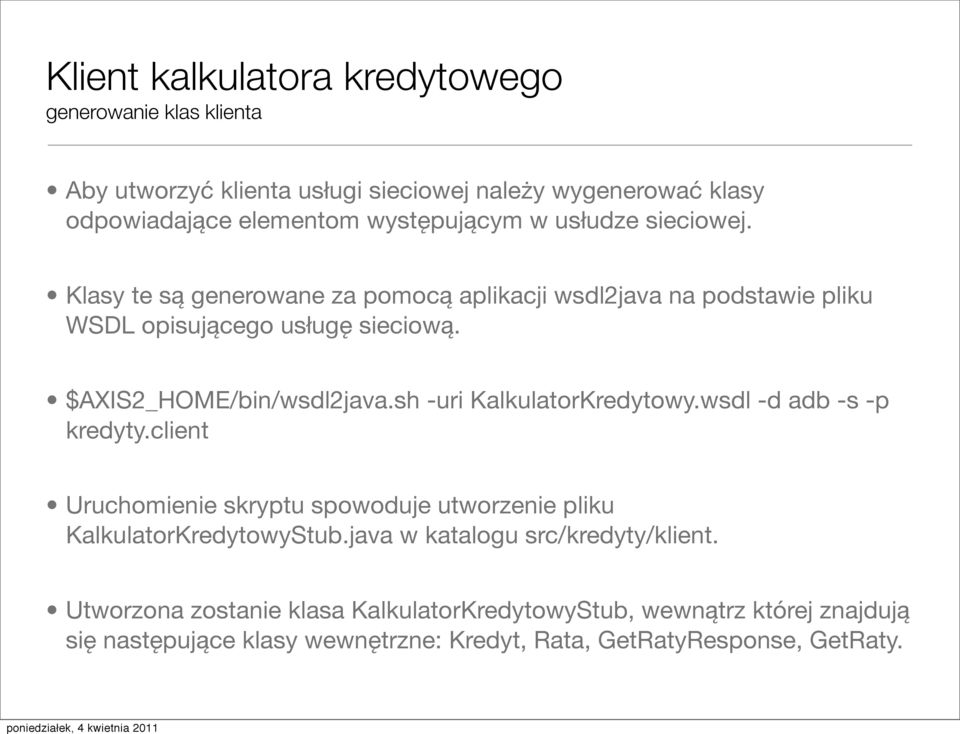

7 generowanie klas klienta Aby utworzyć klienta usługi sieciowej należy wygenerować klasy odpowiadające elementom występującym w usłudze sieciowej. Klasy te są generowane za pomocą aplikacji wsdl2java na podstawie pliku WSDL opisującego usługę sieciową. $AXIS2_HOME/bin/wsdl2java.sh -uri KalkulatorKredytowy.wsdl -d adb -s -p kredyty.client Uruchomienie skryptu spowoduje utworzenie pliku KalkulatorKredytowyStub.java w katalogu src/kredyty/klient. Utworzona zostanie klasa KalkulatorKredytowyStub, wewnątrz której znajdują się następujące klasy wewnętrzne: Kredyt, Rata, GetRatyResponse, GetRaty.

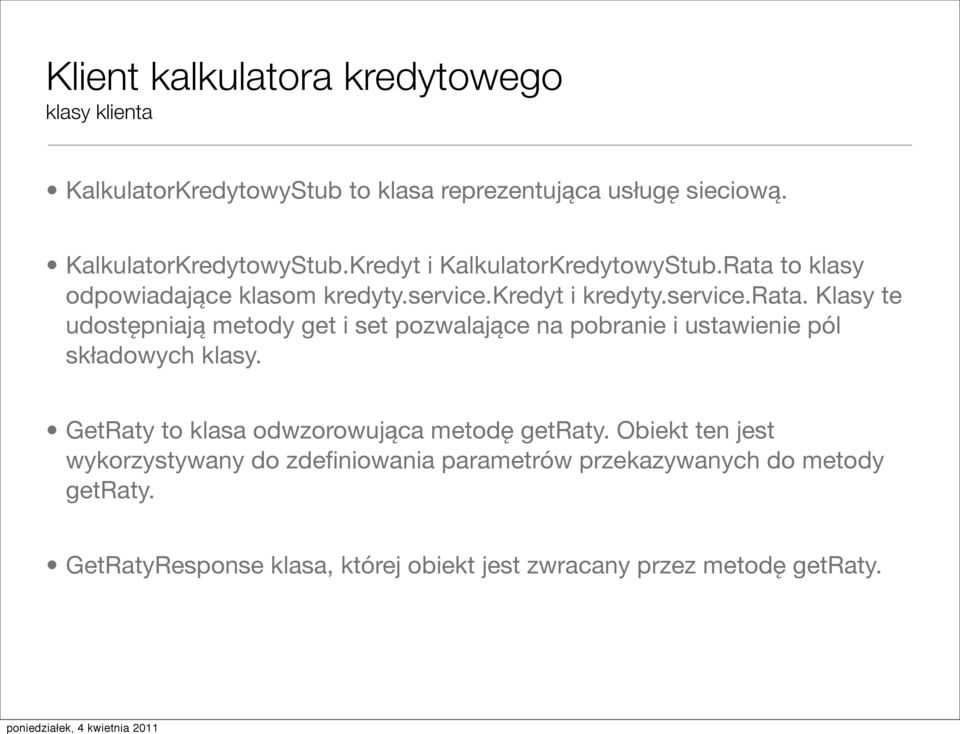

8 klasy klienta KalkulatorKredytowyStub to klasa reprezentująca usługę sieciową. KalkulatorKredytowyStub.Kredyt i KalkulatorKredytowyStub.Rata to klasy odpowiadające klasom kredyty.service.kredyt i kredyty.service.rata. Klasy te udostępniają metody get i set pozwalające na pobranie i ustawienie pól składowych klasy. GetRaty to klasa odwzorowująca metodę getraty. Obiekt ten jest wykorzystywany do zdefiniowania parametrów przekazywanych do metody getraty. GetRatyResponse klasa, której obiekt jest zwracany przez metodę getraty.

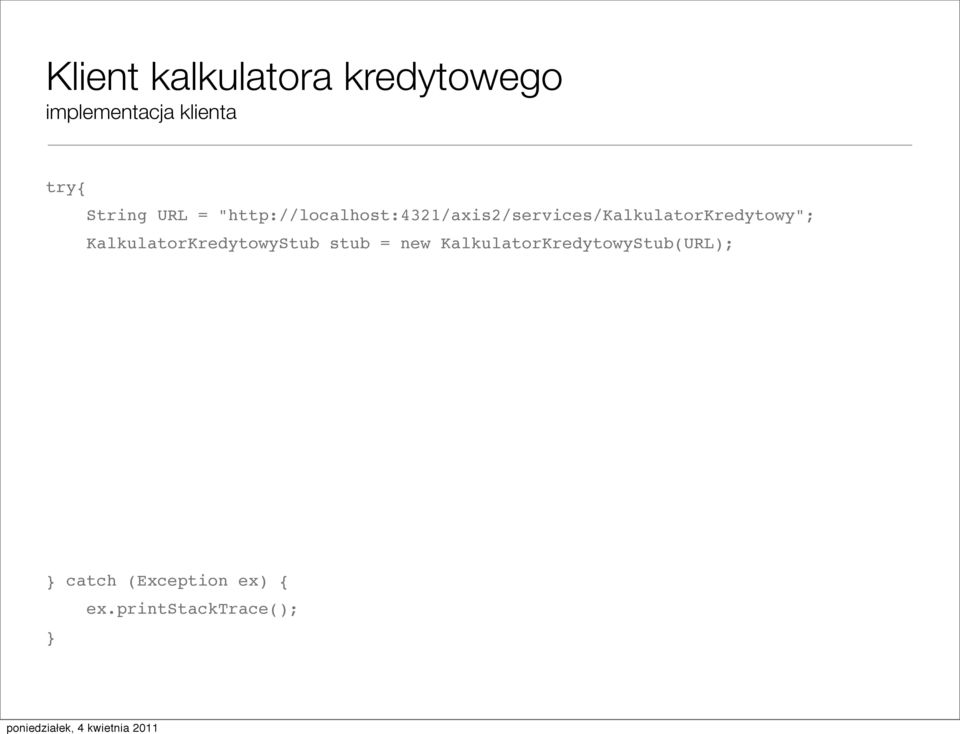

9 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); } catch (Exception ex) { } ex.printstacktrace();

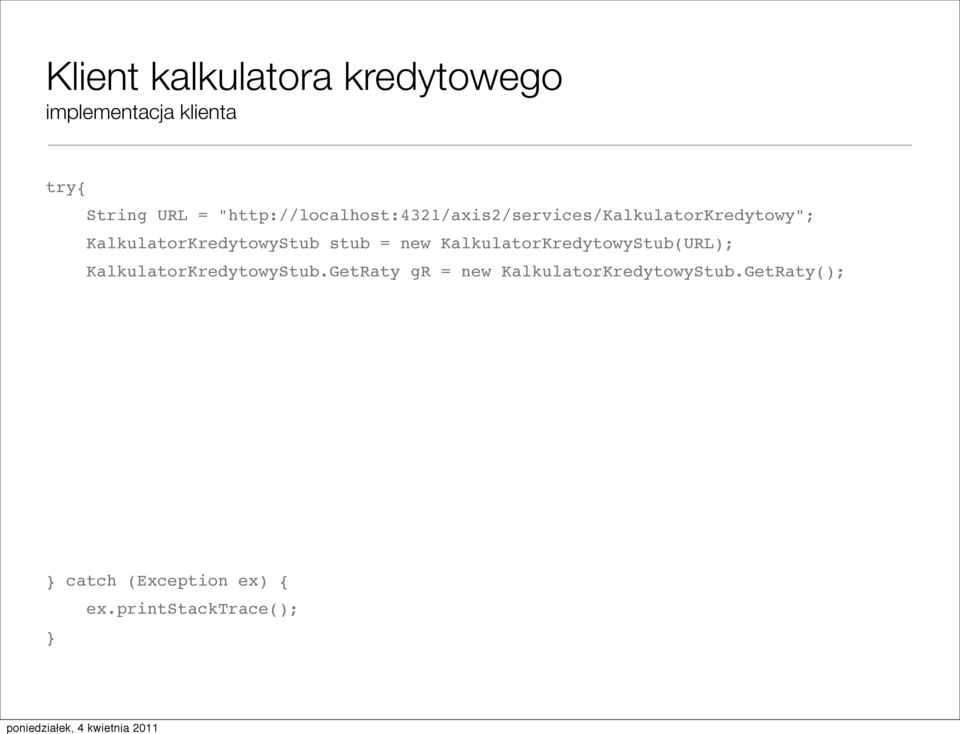

10 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); } catch (Exception ex) { } ex.printstacktrace();

11 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); KalkulatorKredytowyStub.Kredyt k = new KalkulatorKredytowyStub.Kredyt(); k.setkwota(120.0f); k.setokres(12); k.setoprocentowanie(0.1f); } catch (Exception ex) { } ex.printstacktrace();

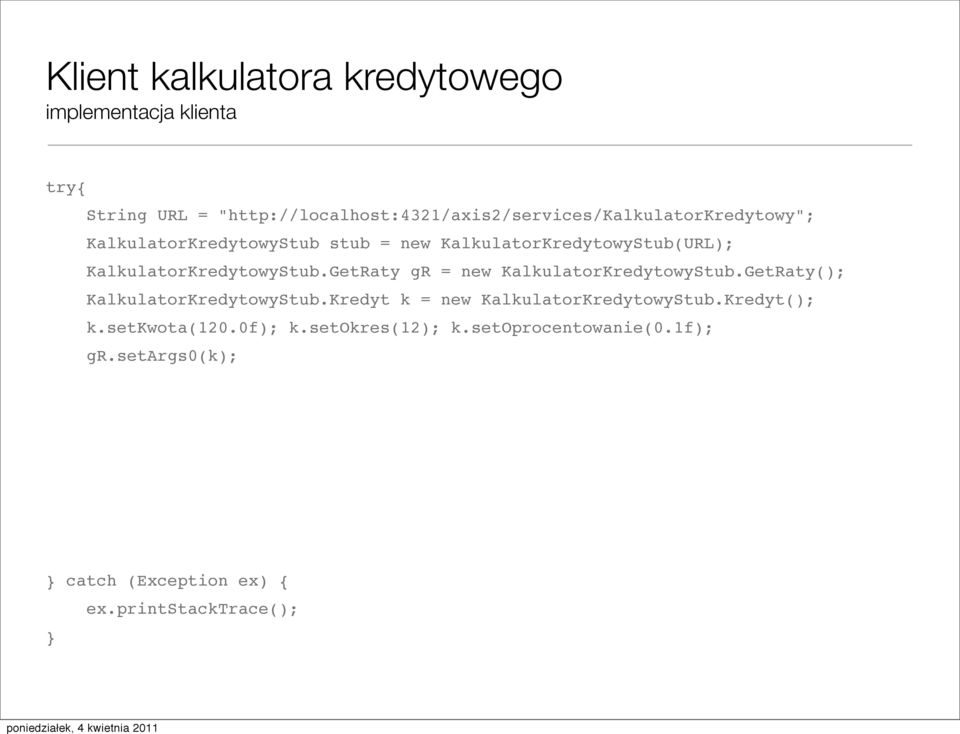

12 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); KalkulatorKredytowyStub.Kredyt k = new KalkulatorKredytowyStub.Kredyt(); k.setkwota(120.0f); k.setokres(12); k.setoprocentowanie(0.1f); gr.setargs0(k); } catch (Exception ex) { } ex.printstacktrace();

13 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); KalkulatorKredytowyStub.Kredyt k = new KalkulatorKredytowyStub.Kredyt(); k.setkwota(120.0f); k.setokres(12); k.setoprocentowanie(0.1f); gr.setargs0(k); KalkulatorKredytowyStub.GetRatyResponse res2 = stub.getraty(gr); } catch (Exception ex) { } ex.printstacktrace();

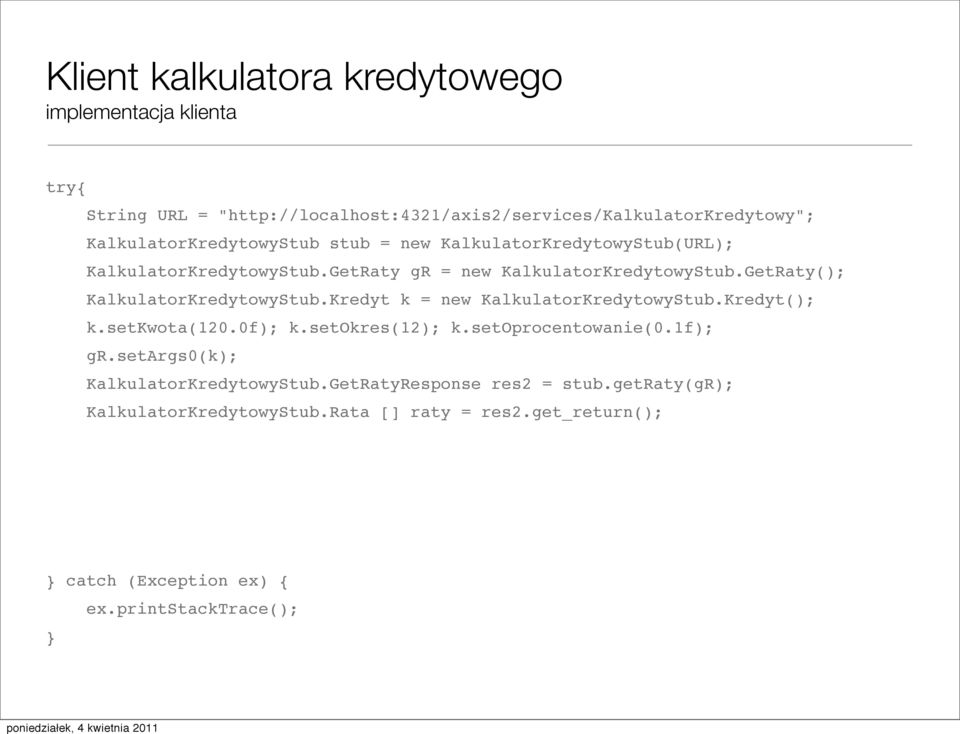

14 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); KalkulatorKredytowyStub.Kredyt k = new KalkulatorKredytowyStub.Kredyt(); k.setkwota(120.0f); k.setokres(12); k.setoprocentowanie(0.1f); gr.setargs0(k); KalkulatorKredytowyStub.GetRatyResponse res2 = stub.getraty(gr); KalkulatorKredytowyStub.Rata [] raty = res2.get_return(); } catch (Exception ex) { } ex.printstacktrace();

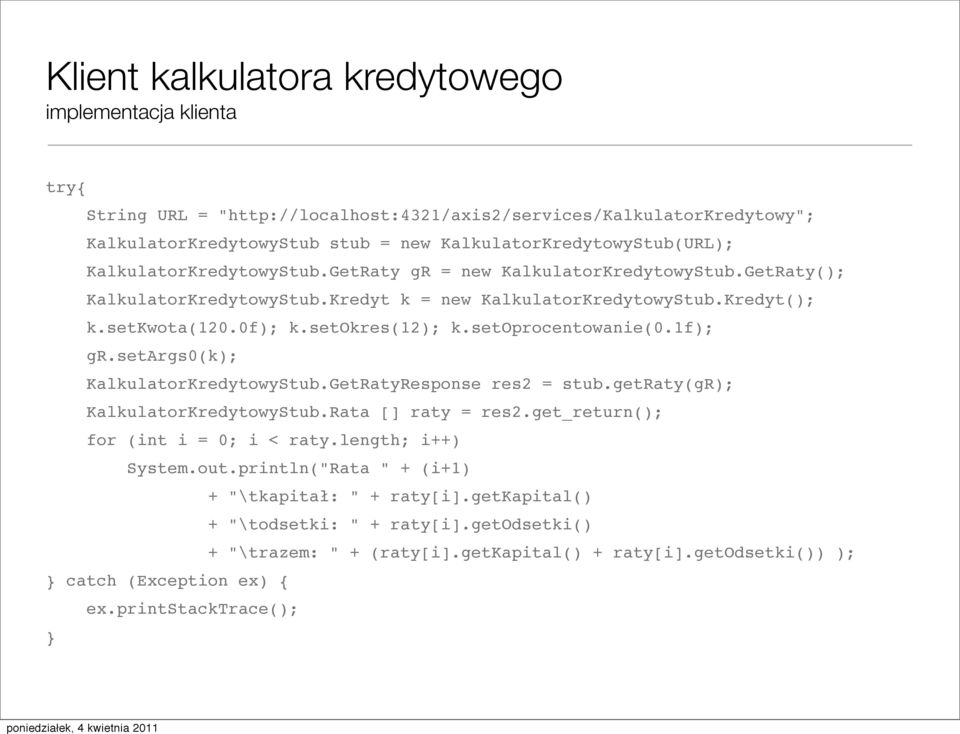

15 implementacja klienta try{ String URL = " KalkulatorKredytowyStub stub = new KalkulatorKredytowyStub(URL); KalkulatorKredytowyStub.GetRaty gr = new KalkulatorKredytowyStub.GetRaty(); KalkulatorKredytowyStub.Kredyt k = new KalkulatorKredytowyStub.Kredyt(); k.setkwota(120.0f); k.setokres(12); k.setoprocentowanie(0.1f); gr.setargs0(k); KalkulatorKredytowyStub.GetRatyResponse res2 = stub.getraty(gr); KalkulatorKredytowyStub.Rata [] raty = res2.get_return(); for (int i = 0; i < raty.length; i++) System.out.println("Rata " + (i+1) + "\tkapitał: " + raty[i].getkapital() + "\todsetki: " + raty[i].getodsetki() + "\trazem: " + (raty[i].getkapital() + raty[i].getodsetki()) ); } catch (Exception ex) { ex.printstacktrace(); }

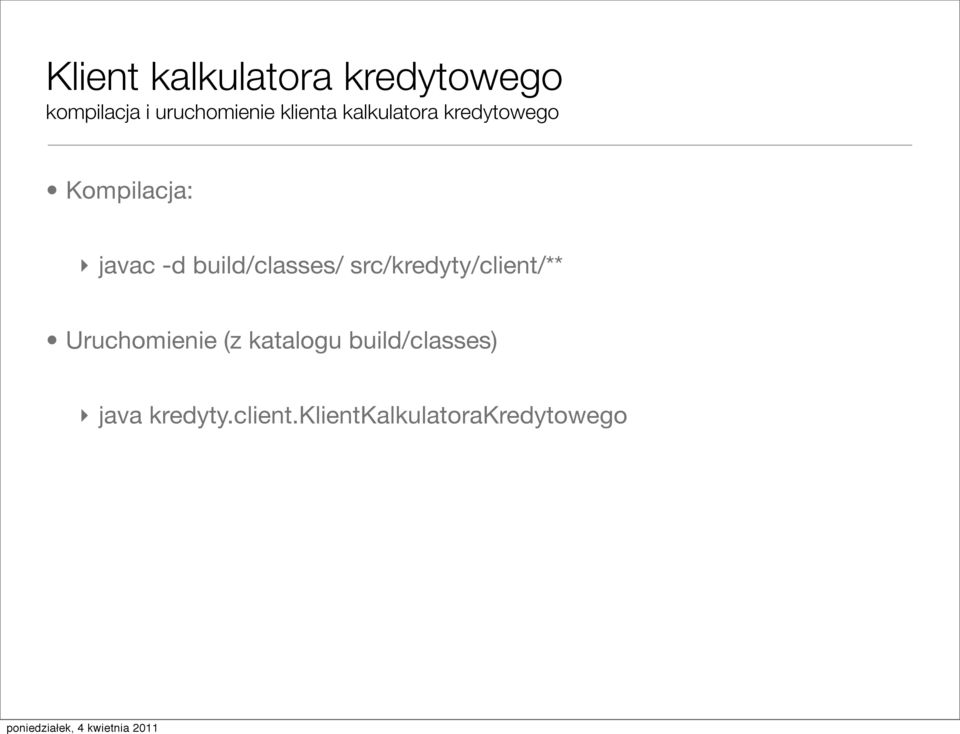

16 kompilacja i uruchomienie klienta kalkulatora kredytowego Kompilacja: javac -d build/classes/ src/kredyty/client/** Uruchomienie (z katalogu build/classes) java kredyty.client.klientkalkulatorakredytowego
