1 POBOCZA UMOCNIONE

2 89

3 1. WST P 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) s wymagania dotycz ce wykonania i odbioru robót zwi zanych z wykonaniem poboczy z mieszanki optymalnej, które zostan wykonane w ramach Remontu drogi powiatowej nr 1321F w m. Twierdzielewo Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót obj tych ST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwi zanych z wykonaniem poboczy z mieszanki optymalnej i obejmuj : zag szczenie podło a, dostarczenie materiału z mieszanki optymalnej, rozło enie materiału, zag szczenie poboczy, przeprowadzenie pomiarów i bada laboratoryjnych Okre lenia podstawowe Pobocze gruntowe - cz korony drogi przeznaczona do chwilowego zatrzymania si pojazdów, umieszczenia urz dze bezpiecze stwa ruchu i wykorzystywana do ruchu pieszych, słu ca jednocze nie do bocznego oparcia konstrukcji nawierzchni Odkład - miejsce składowania gruntu pozyskanego w czasie cinania poboczy Dokop - miejsce pozyskania gruntu do wykonania uzupełnienia poboczy poło one poza pasem drogowym Mieszanka optymalna - mieszanka gruntu rodzimego z innym gruntem poprawiaj cym skład granulometryczny i wła ciwo ci gruntu rodzimego Wska nik ró noziarnisto ci - wielko charakteryzuj ca zag szczalno gruntów niespoistych, okre lona według wzoru: d U = d gdzie: d60 - rednica oczek sita, przez które przechodzi 60% gruntu (mm), d10 - rednica oczek sita, przez które przechodzi 10% gruntu (mm) Pozostałe okre lenia podstawowe s zgodne z obowi zuj cymi, odpowiednimi polskimi normami i definicjami podanymi w ST D-M Wymagania ogólne pkt

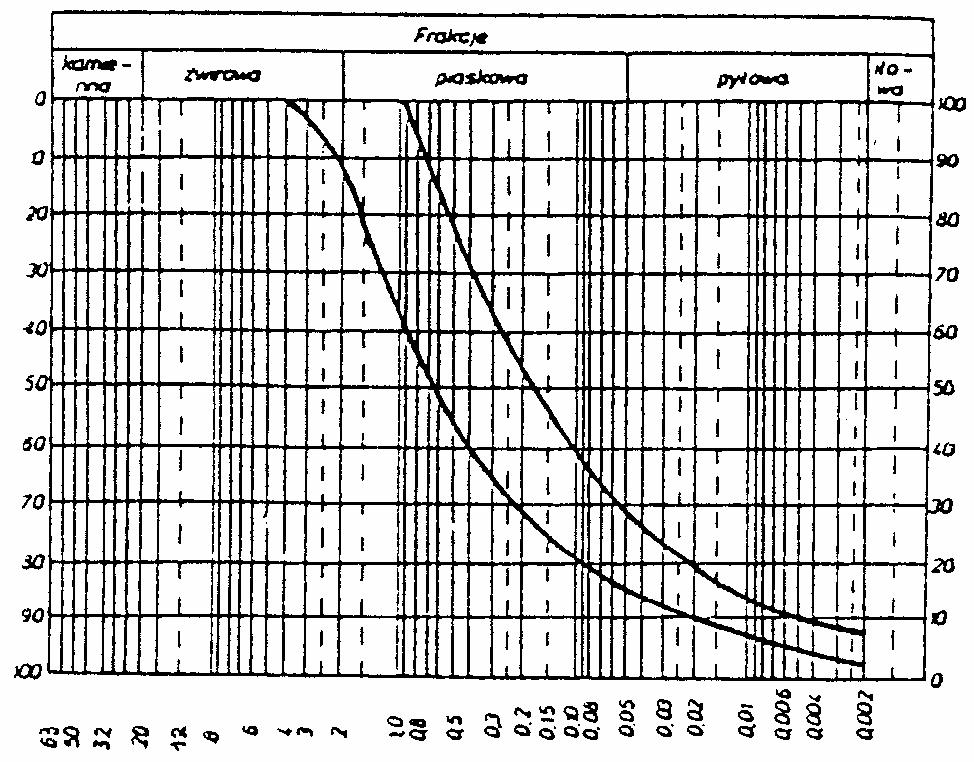

4 1.5. Ogólne wymagania dotycz ce robót Ogólne wymagania dotycz ce robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotycz ce materiałów Ogólne wymagania dotycz ce materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt Rodzaje materiałów Mieszanka gliniasto-piaskowa Optymalna mieszanka gliniasto-piaskowa powinna mie ramowy skład uziarnienia według tablicy 1. Krzywa uziarnienia mieszanki powinna posiada uziarnienie ci głe i le e w obszarze okre lonym na rysunku Mieszanka gliniasto- wirowa Optymalna mieszanka gliniasto- wirowa powinna mie ramowy skład uziarnienia według tablicy 2. Krzywa uziarnienia mieszanki powinna posiada uziarnienie ci głe i le e w obszarach okre lonych na rysunku 2. Tablica 3. Ramowy skład uziarnienia optymalnej mieszanki gliniasto-piaskowej Lp. Wła ciwo Wymagania 1 Zawarto frakcji wirowej (powy ej # 2 mm), % od 0 do 10 2 Zawarto frakcji piaskowej (od 0,05 do 2,00 mm), % od 70 do 85 3 Zawarto frakcji pyłowej (od 0,002 do 0,05 mm), % od 12 do 23 4 Zawarto frakcji iłowej (poni ej 0,002 mm), % od 3 do 7 Rysunek 1. Obszar uziarnienia optymalnej mieszanki gliniasto-piaskowej Tablica 4. Ramowy skład uziarnienia optymalnych mieszanek gliniasto- wirowych Wymiary oczek Przechodzi przez sito, % 91

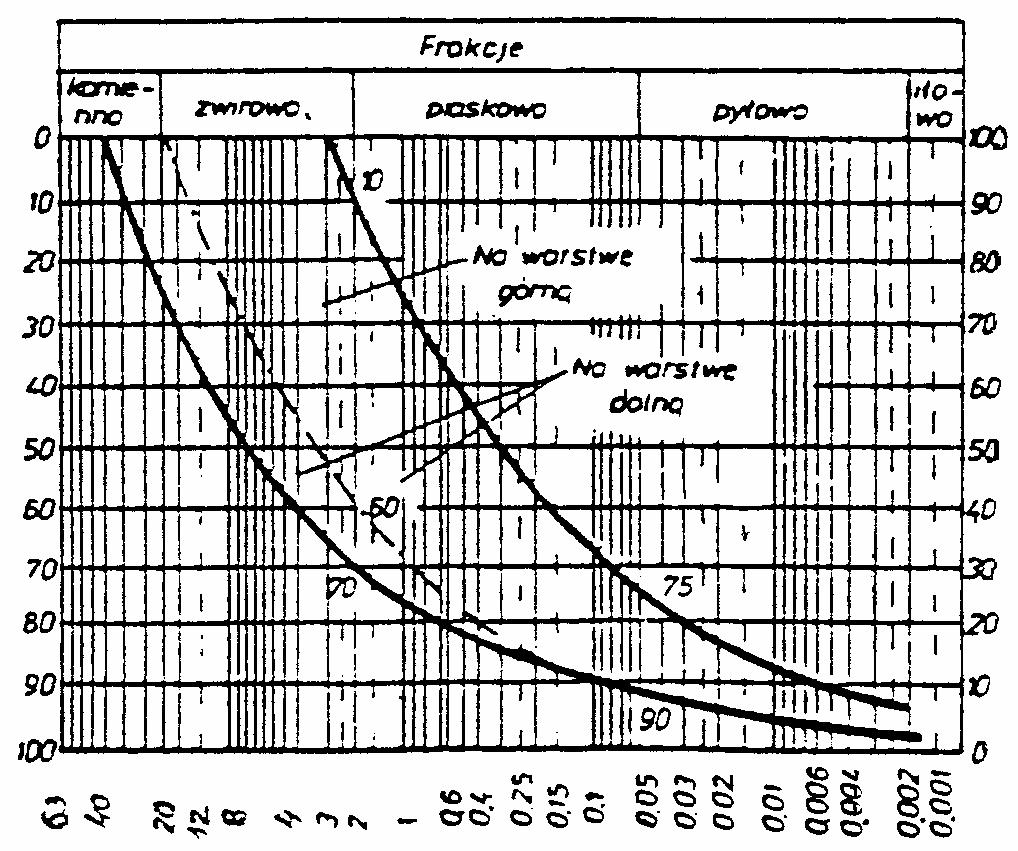

5 kwadratowych sit (mm) na warstw doln na warstw górn , , Rysunek 2. Obszar uziarnienia optymalnych mieszanek gliniasto- wirowych 3. SPRZ T 3.1. Ogólne wymagania dotycz ce sprz tu Ogólne wymagania dotycz ce sprz tu podano w ST D-M Wymagania ogólne pkt Sprz t do wykonania poboczy Wykonawca przyst puj cy do wykonania robót okre lonych w niniejszej ST powinien wykaza si mo liwo ci korzystania z nast puj cego sprz tu: spycharek, równiarek lub sprz tu rolniczego (pługi, brony, kultywatory) do spulchniania i profilowania, zgarniarek, spycharek lub równiarek do rozkładania mieszanki optymalnej, rozsypywarek rolniczych wyposa onych w osłony przeciwpylne i szczeliny o regulowanej szeroko ci do rozsypywania spoiw, sprz tu rolniczego (glebogryzarki, pługofrezarki, brony talerzowe, kultywatory) lub ruchome mieszarki do wymieszania gruntu z materiałami ulepszaj cymi, przewo nych zbiorników na wod (drogowe, rolnicze itp.) wyposa onych w urz dzenia do równomiernego i kontrolowanego dozowania wody, walców i zag szczarek do zag szczania wyprofilowanej warstwy gruntu. 92

6 4. TRANSPORT 4.1. Ogólne wymagania dotycz ce transportu Ogólne wymagania dotycz Wymagania ogólne pkt Transport materiałów ce transportu podano w ST D-M Przy wykonywaniu robót okre lonych w niniejszej ST, mo na korzysta z dowolnych rodków transportowych przeznaczonych do przewozu gruntu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót pkt 5. Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne 5.2. Przygotowanie podło a Paliki lub szpilki do prawidłowego ukształtowania kraw dzi podło a pobocza powinny by wcze niej przygotowane. Paliki lub szpilki nale y ustawia w rz dach równoległych do kraw dzi drogi. Rozmieszczenie palików lub szpilek powinno umo liwi naci gni cie sznurków lub linek do wytyczenia robót w odst pach nie wi kszych ni co 10 metrów. Przed wykonaniem pobocza z mieszanki optymalnej nale y oczy ci i przygotowa podło e Wykonanie poboczy Projektowanie składu mieszanki optymalnej gruntowej Przed rozpocz ciem robót Wykonawca powinien dostarczy In ynierowi do akceptacji projekt składu mieszanki optymalnej oraz próbki gruntów przeznaczonych na mieszank, pobrane w obecno ci In yniera. Zaprojektowany skład mieszanki powinien odpowiada wymaganiom podanym w tablicy 1 i na rysunku 1 lub w tablicy 2 i na rysunku 2 i zawiera : opis i wyniki bada gruntów, okre lenie wilgotno ci optymalnej mieszanki wg metody Proctora podanej w normie PN-B [3] Wbudowanie mieszanki optymalnej Miejsce, w którym wykonywane b dzie pobocze z mieszanki optymalnej, nale y wytyczy ci le z dokumentacj projektow, wyprofilowa do uzyskania po danych w dokumentacji spadków poprzecznych i podłu nych,doprowadzi do wilgotno ci optymalnej, a nast pnie uło y w nim warstw materiału uzupełniaj cego w postaci mieszanek optymalnych okre lonych w pkt. 2. Wilgotno optymaln i maksymaln g sto szkieletu gruntowego mieszanek nale y okre li laboratoryjnie, zgodnie z PN-B [1]. Zag szczenie uło onej warstwy materiału uzupełniaj cego nale y prowadzi od kraw dzi poboczy w kierunku kraw dzi nawierzchni. Rodzaj sprz tu do zag szczania musi by zaakceptowany przez In yniera. Zag szczona powierzchnia powinna by równa, posiada spadek poprzeczny zgodny z zało onym w dokumentacji projektowej, oraz nie posiada ladów po przej ciu walców lub zag szczarek. 93

7 Wska nik zag szczenia wykonany według BN-77/ [3] powinien wynosi co najmniej 0,98 maksymalnego zag szczenia według normalnej próby Proctora, zgodnie z PN-B [1]. Pobocze z mieszanki optymalnej powinno by obni one o 3.0 cm od kraw dzi jezdni. 6. KONTROLA JAKO CI ROBÓT 6.1. Ogólne zasady kontroli jako ci robót Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne pkt Badania przed przyst pieniem do robót Przed przyst pieniem do robót Wykonawca przeprowadzi badania gruntów proponowanych do uzupełnienia poboczy oraz opracuje optymalny skład mieszanki według punktu Badania w czasie robót Cz stotliwo oraz zakres bada i pomiarów w czasie prowadzenia robót podano w tablicy 3. Tablica 3. Cz stotliwo oraz zakres bada i pomiarów Lp. Wyszczególnienie bada Cz stotliwo bada Minimalna liczba bada na dziennej działce roboczej 1 Uziarnienie mieszanki uzupełniaj cej 2 próbki 2 Wilgotno optymalna mieszanki uzupełniaj cej 3 Wilgotno optymalna gruntu w ci tym poboczu 4 Wska nik zag szczenia na cinanych lub uzupełnianych poboczach 2 próbki 2 próbki 2 razy na 1 km 6.4. Pomiar cech geometrycznych wykonanych poboczy Cz stotliwo oraz zakres pomiarów po zako czeniu robót podano w tablicy 4. Tablica 4. Cz stotliwo oraz zakres pomiarów cinanych lub uzupełnianych poboczy Lp. Wyszczególnienie Minimalna cz stotliwo pomiarów 1 Spadki poprzeczne 2 razy na 100 m 2 Równo podłu na co 50 m 3 Równo poprzeczna 4 Rz dne wysoko ciowe co 100 m 5 Szeroko nawierzchni 10 razy na 1 km Spadki poprzeczne poboczy 94

8 Spadki poprzeczne poboczy powinny by zgodne z dokumentacj projektow, z tolerancj ± 1% Równo poboczy Nierówno ci podłu ne i poprzeczne nale y mierzy łat 4-metrow wg BN- 68/ [2]. Maksymalny prze wit pod łat nie mo e przekracza 15 mm Rz dne wysoko ciowe Odchylenie rz dnych wysoko ciowych pobocza od rz dnych projektowanych nie powinno by wi ksze ni + 1 cm i -1 cm Szeroko pobocza Szeroko nawierzchni nie mo e ró ni si od szeroko ci projektowanej o wi cej ni + 10 cm i -5 cm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostk obmiarow jest m 2 (metr kwadratowy) wykonanych robót na poboczach. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje si za wykonane zgodnie z dokumentacj projektow, ST i wymaganiami In yniera, je eli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNO CI 9.1. Ogólne ustalenia dotycz ce podstawy płatno ci Ogólne ustalenia dotycz ce podstawy płatno ci podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 robót obejmuje: prace pomiarowe i przygotowawcze, oznakowanie robót, zag szczenie podło a, odwiezienie gruntu na odkład, dostarczenie materiału z mieszanki optymalnej, rozło enie materiału, zag szczenie poboczy, przeprowadzenie pomiarów i bada laboratoryjnych wymaganych w specyfikacji technicznej. 95

9 10. PRZEPISY ZWI ZANE Normy 1. PN-B Grunty budowlane. Badania laboratoryjne. 2. BN-68/ Drogi samochodowe. Pomiar równo ci nawierzchni planografem i łat. 3. BN-77/ Oznaczenie wska nika zag szczenia gruntu. 4. PN-B Grunty budowlane. Badania polowe 5. PN-B Grunty budowlane. Badania próbek gruntu 6. PN-B Grunty budowlane. Oznaczenie kapilarno ci biernej 7. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego Inne materiały 8. Stanisław Datka, Stanisław Luszawski: Drogowe roboty ziemne. 96
