PROTOKÓŁ Z BADAŃ NR A 777/2013 Pomiar szkodliwych substancji chemicznych

Transkrypt

1 Laboratoria ekologiczne EMPLA Laboratorium badawcze 1110 akredytowane przez Czeski Instytut Akredytacji (ČIA) zgodnie z ČSN EN ISO/IEC 17025:2005 Wydział Pomiarów Zewnętrznych i Poboru Próbek EMPLA AG spol. s r.o.. Za Škodovkou 305. Hradce Královi, fax: , tel.: 4952I8S75. empla@ empla.cz Liczba stron: 5 Strona 1/5 PROTOKÓŁ Z BADAŃ NR A 777/2013 Pomiar szkodliwych substancji chemicznych Wszystkie wyniki badań dotyczą wyłącznie przedmiotu analizy. Bez pisemnej zgody Laboratoriów Ekologicznych EMPLA protokół nie może być powielany inaczej niż w całości. Klient: Zamówienie nr: Zakres pomiaru: Data pomiaru: Data wystawienia: Przedmiot pomiaru: Miejsce pomiaru: Pomiaru dokonał: Opracował: Kierownik prac zewnętrznych: Menedżer jakości: Hradec Králové, dnia Zatwierdził: HÖGNER Veverkova Hradec Králové 1624/13 Określenie stężenia ozonu Oczyszczacz powietrza Ionic-CARE TRITON X6 (numer seryjny ) pomieszczenie dzienne Bc. Stanislav Lukášek, DiS. Bc. Stanislav Lukášek Ing. Jiří Bartoš Ing. Dagmar Bauerov Ing. Stanislav Eminger, CSc. Ing. Vladimír Plachý Ing. Michal Reji SPIS TREŚCI 1. CZĘŚĆ WSTĘPNA OPIS PRZEDMIOTU POMIARÓW POBRANIE PRÓBEK I OKREŚLENIE ZAWARTOŚCI SUBSTANCJI SZKODLIWYCH Określanie zawartości ozonu metodą półilościową Określanie zawartości i pobieranie próbek realizowane przez podwykonawcę POMIAR WARUNKÓW KLIMATYCZNYCH I MIKROKLIMATYCZNYCH Warunki klimatyczne Warunki mikroklimatyczne ZASTOSOWANE PRZYRZĄDY I WYPOSAŻENIE 4 2. CZĘŚĆ SPECJALNA WYNIKI POMIARÓW Zmierzone stężenia ' Całkowita niepewność pomiaru i granica oznaczalności 5

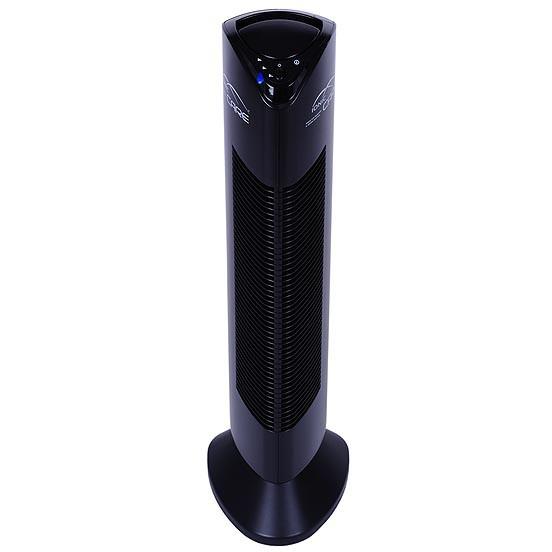

2 1. CZĘŚĆ WSTĘPNA Celem pomiaru było określenie faktycznych stężeń ozonu uwalniającego się z oczyszczacza powietrza-jonizatora Ionic-CARE TRITON X6. Pomiar przeprowadzono w zakresie określonym przez zamówienie OPIS PRZEDMIOTU POMIARÓW Przedmiotem pomiarów był oczyszczacz powietrza z generatorem jonów ujemnych Ionic- CARE TRITON X6, który według zamawiającego jest używany jako oczyszczacz-jonizator oraz odświeżacz powietrza. Urządzenie posiada trzy ustawienia LO (niska moc), MED (średnia moc) oraz H1 (pełna moc). Poszczególne moce są zalecane stosownie do rozmiarów pomieszczenia oraz stopnia zanieczyszczenia powietrza pyłem. Pomiary przeprowadzono w trybie H1, po 30 minutach eksploatacji w ww. trybie. Rys. 1: Oczyszczacz z jonizatorem Ionic-CARE TRITON X6

3 1.2. POBRANIE PRÓBEK I OKREŚLENIE ZAWARTOŚCI SUBSTANCJI SZKODLIWYCH Określenie zawartości ozonu metodą półilościową (SOP PPI 0) Określanie zawartości ozonu metodą półilościową przeprowadzono poprzez jednorazowe pobranie powietrza do rurek detekcyjnych za pomocą ręcznej pompki zasysającej typ 86 (Sklárny Kavalier). Pomiar przeprowadzono w odległości 50 mm w środku strumienia wychodzącego z urządzenia Określanie zawartości i pobieranie próbek realizowane przez podwykonawcę Brak 1.3. POMIAR WARUNKÓW KLIMATYCZNYCH I MIKROKLIMATYCZNYCH Temperaturę, wilgotność względną oraz prędkość wiatru zmierzono za pomocą przyrządu wielofunkcyjnego Testo 435-2, ciśnienie barometryczne za pomocą barometru Warunki klimatyczne Tabela nr 1: Warunki klimatyczne Czas pomiaru Temperatura Prędkość Wilgotność Ciśnienie Zachmurzenie [ C] wiatru [m/s] R h [%] powietrza [Pa] ,8 0,2-1,1 84, pochmurno Warunki mikroklimatyczne Tabela nr 2: Warunki mikroklimatyczne Miejsce pomiaru Czas pomiaru Temperatura powietrza [ C] Wilgotność R h [%] Prędkość przepływu [m/s] Pomieszczenie dzienne ,9 44,3 0, ZASTOSOWANE PRZYRZĄDY I WYPOSAŻENIE Tabela nr 3: Zastosowane przyrządy i wyposażenie Przyrząd Producent barometr cyfrowy GPB 3300 Greisinger, SRN ręczna pompka zasysająca typ 86 Sklárny Kavalier przyrząd wielofunkcyjny Testo Testo, RFN 2. CZĘŚĆ SPECJALNA 2.1. WYNIKI POMIARÓW Zmierzone stężenia Tabela nr 4 : Przyrząd Triton X6 - numer seryjny Numer pobrania Stężenie ozonu Stężenie ozonu [mg/m 3 l 1 < 0,025 < 0,049 2 < 0,025 < 0,049 3 <0,025 < 0,049 4 <0,025 < 0,049 Średnia < 0,025 < 0,049 Wartości podane w tabeli nr 4 obowiązują w odniesieniu do warunków pomiaru Całkowita niepewność pomiaru i granica oznaczalności Tabela nr 5: Granica oznaczalności i całkowita niepewność pomiaru Substancja Granica oznaczalności całkowita niepewność pomiaru [%] Ozon 0,025 25

4 PORÓWNANIE ZMIERZONYCH WARTOŚCI Z OBOWIĄZUJĄCYMI LIMITAMI Wyniki badań - patrz: Protokół z badań nr A - 777/2013 pomiar szkodliwych substancji chemicznych. Zgodnie z normą 1EC :2002, stężenie ozonu w strumieniu powietrza w odległości 50 mm od przyrządu nie może przekraczać wartości 0,05 pm. Stężenie ozonu w strumieniu powietrza nie zostało przekroczone. W czeskim ustawodawstwie limity dla ozonu podano w Rozporządzeniu rządu nr 361/2007 Sb., określającym warunki BHP, z późniejszymi zmianami, dla ośmiogodzinnej ekspozycji na 0,1 mg/m 3 ~ 0,05 ppm oraz w rozporządzeniu nr 6/2003 Sb., określającym limity higieniczne chemicznych, fizycznych i biologicznych wskaźników dla środowiska wewnętrznego pomieszczeń, w których przebywają ludzie (dla niektórych budynków: godzinne stężenie limitowe 100 μg/m mg/ m 3 ). Tabela nr 1 Przyrząd Numer seryjny 1 Przyrząd Triton X6 - numer seryjny Tabela nr 2: Wartości zmierzone i wartości limitów Przyrząd Substancja szkodliwa Zmierzone stężenie Wartość limitu według normy IEC : Ozon < 0,025 <0,05

5 Czeski Instytut ds. Akredytacji Praga 3, Olšanská 54/3 wydaje CERTYFIKAT AKREDYTACJI nr 322 /2012 dla laboratorium badawczego nr 110 EMPLA AG spal. s r.o. (nr id. IČ ) Ekologické laboratoře EMPLA Za Škodovkou 305, 503 U Hradec Králové Przedmiot akredytacji: Analiza i pobieranie próbek wód, gleby, odpadów, osadów, materiałów stałych, powietrza, emisji spalin, środowiska roboczego, żywności, paszy, badania mikrobiologiczne i ekotoksykologiczne, biodegradowalność, pomiar hałasu, wibracji, oświetlenia, warunków mikroklimatycznych oraz parametrów urządzeń wentylacyjno-klimatyzacyjnych w zakresie podanym w załączniku niniejszego certyfikatu. Niniejszy certyfikat akredytacji Czeski Instytut Akredytacji [Český institut pro akreditaci, o.p.s.] wydał na podstawie oceny realizacji kryteriów akredytacyjnych stosownie do ČSN EN ISO/IEC 17025:2005 i po ustaleniu, że laboratorium badawcze posiada specjalistyczne kwalifikacje do obiektywnego i niezależnego wykonywania działalności określonej w obszarze przedmiotu akredytacji. Adresat niniejszego certyfikatu ma prawo do używania w ramach swojej działalności (w obszarze tego certyfikatu i przez czas jego obowiązywania) obok swojej nazwy oznaczenia akredytowane laboratorium badawcze nr 1110, o ile przestrzega on wszystkich odpowiednich przepisów odnoszących się do działalności akredytowanego laboratorium 2badawczego, w tym przepisów wydanych przez Czeski Instytut ds. Akredytacji. Jeśli okaże się, że adresat niniejszego certyfikatu nie spełni kryteriów akredytacyjnych dla wydania tego dokumentu, jak również obowiązków będących warunkiem akredytacji, Czeski Instytut ds. Akredytacji może wstrzymać ważność niniejszego certyfikatu lub anulować go bądź dokonać w nim zmian. Niniejszy certyfikat obowiązuje do: i w pełnym zakresie zastępuje certyfikat dotyczący akredytacji wydanej przez Czeski Instytut Akredytacyjny nr 360/2009 z dnia Praga dnia: [podpis] Ing. Jiří Růžička, MBA dyrektor Czeskiego Instytutu Akredytacyjnego Pouczenie: Adresat ma możliwość pisemnego zgłoszenia zarzutu do zakresu przedmiotu akredytacji określonego w niniejszym certyfikacie - w terminie do 10 dni od jego odbioru. Zarzuty nie mają skutku zawieszającego.
