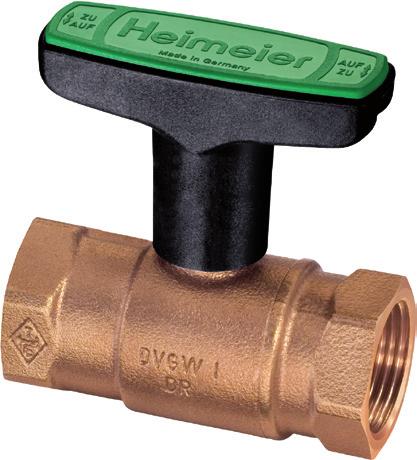

1 Zawory kuowe Gobo D Zawór kuowy z brązu o woy pitnej asortyment uzupełniający ENGINEERING ADVANTAGE Gobo D jest kuowym zaworem ocinającym wieofunkcyjnym z brązu, posiaa atest PZ. Stosowany jest w systemac woy pitnej.

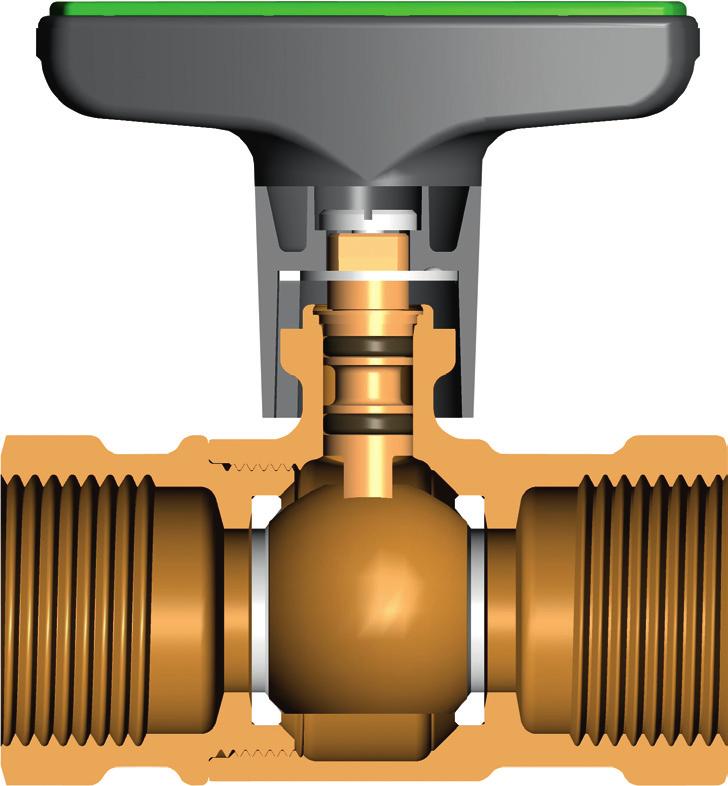

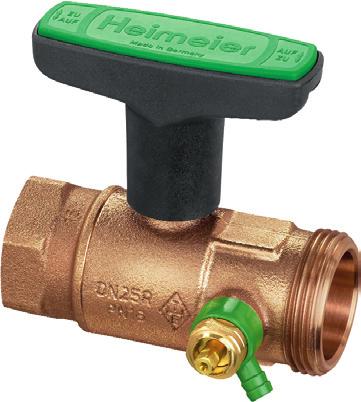

2 Opis Testowany przez DVGW zawór kuowy z brązu specjanie opasowany o wymagań związanyc z woą pitną. Korpus oraz kua wykonana z brązu, opornego na korozję oraz ocynkowanie. Kua z głakim przeotem. Wersje bez owonienia oraz gwintem wewnętrznym o DN 15 o DN 50. Wersje ze złączką Viega Sanpress o DN 15 o DN 32. Wersje z owonieniem z gwintem wew./zew. ub złączką zaciskową Viega ub Mapress / z gwintem wewnętrznym o DN 15 o DN 32. Możiwe o zemontowania pokrętło z tworzywa sztucznego opornego na uerzenia, o małym wysięgu. Osłonięty ogranicznik położenia pokrętła, zięki czemu nie ma niebezpieczeństwa skaeczenia. Termometr o sprawzania temperatury czynnika, łatwy o zamontowania poprzez wymianę zieonej zaśepki w pokręte, patrz akcesoria. Uszczenienie trzpienia poprzez wa o-ringi z EPDM. Uszczenienie kui wykonane z PTFE. Łupiny izoacyjne, skłaające się z wóc połówek przyegającyc o siebie, patrz akcesoria. Dopuszczana temperatura pracy TB 120 C, ze złączką zaciskową TB 110 C, z owonieniem TB 95 C. Dopuszczane ciśnienie robocze PB 10 bar (PN 16). Buowa 1. Uszczenienie trzpienia woma O-ringami 2. Kua z itego brązu Test DVGW Korpus i kua wykonane z opornego na korozje brązu Termometr jako akcesoria Cyinryczny korpus ieanie pasuje o izoacji rurowyc Łupiny izoacyjne jako akcesoria Pokrętło poza izoacją Pokrętło z minimanym wysięgiem, np. o montażu na rozzieaczu Bezobsługowe uszczenienie trzpienia zięki powójnej uszczece typu o-ring Wersje z owonieniem i gwintem wewnętrznym Dostępne również wersje ze złączką zaciskową Posiaa atest PZ 2

3 Zastosowanie EIMEIER Gobo D jest używany w systemac woy pitnej jako zawór ocinający. Dzięki kompaktowemu pokrętłu o ograniczonym zasięgu Gobo D znajuje ieane zastosowanie w systemie ystrybucji. Zawór kuowy Gobo D pozwaa na izoację strat ciepła zgonie z poszczegónymi zarzązeniami związanymi z oszczęzaniem energii. W wersji z gwintem wewnętrznym, wymóg ten można bezprobemowo spełnić zięki łupinom izoacyjnym ub zięki możiwości założenia izoacji ciepnej na korpusie w kształcie rury. Pokrętło wyprowazone jest poza płaszcz izoacji ciepnej. Do wersji z gwintami zew./wew. z owonieniem jest możiwość zastosowania złączek EIMEIER: gwintowanyc, zaciskowyc i o utowania, umożiwiającyc emontaż. Połączenia skręcane z płaskim uszczenieniem z bezpośrenim połączeniem ub przesuwnym są opowienie a zaworu z gwintem zewnętrznym. Gobo D spełnia poniższe wymagania: DVGW W (Instaacje woy pitnej, na przykła manuane zawory kuowe wymagania oraz testy). DVGW W 270 (Testy oraz oceny rozmnażania się mikroorganizmów na tworzywac w zastosowaniac woy pitnej). DIN EN (Ręczne zawory kuowe o Instaacji woy pitnej w buynkac). DIN (Korozja materiałów metaowyc w wyniku ziałań korozyjnyc woy wewnątrz rur, zbiorników oraz oprzyrząowania wpływ skłau woy pitnej). KTW (Rekomenacje a tworzyw sztucznyc oraz innyc niemetaicznyc materiałów) Doskonała carakterystyka natężenia ałasu zgona z: Zawory Grupa I normy EN ISO 3822 cz. 1 i cz. 3 Połączenie zaprasowywane oraz zaciskowe Gobo D zawór kuowy ze złączem o zaprasowywania Viega SC-Contur jest opowieni o rur miezianyc zgonyc z EN 1057 oraz rur ze stai nierzewnej Viega Sanpress oraz rur Prestabo ze stai nierzewnej. Zawory kuowe ze złączką zaciskową Mapress opowienie o rur miezianyc zgonyc z EN Wszystkie złączki o zaciskania i zaprasowywania tak jak i korpusy zaworów wykonane z opornego na korozję oraz ocynkowanie brązu. Opowienie narzęzia o zaciskania i zaprasowywania powinny być zatwierzone przez opowieniego proucenta. Rekomenujemy używanie narzęzi o zaprasowywania Viega, o wykonywania połączeń zaprasowywanyc Viega. Rekomenujemy używanie narzęzi o zaciskania Mapress, o wykonywania połączeń zaciskowyc Mapress. Przykła zastosowania 1. Gobo D 2. Gobo D z termometrem 3. Gobo 4. Gobo z termometrem 5. Gobo P 6. Pogrzewacz ciepłej woy 7. Przepływowy pogrzewacz ciepłej woy 3

4 Wykres DN , , p [kpa] 0,2 0,1 0,2 0,3 0, p [mbar] p [mm WS] [m³/] [mm WS] = [mm 2 O] 4

5 Proukty Z gwintami wewnętrznymi DN Kvs Nr artykułu 15 Rp1/2 x Rp1/2 6, Rp3/4 x Rp3/4 14, Rp1 x Rp1 25, Rp1 1/4 x Rp1 1/4 42, Rp1 1/2 x Rp1 1/2 65, Rp2 x Rp2 100, Ze złączami o zaprasowywania Viega SC-Contur DN [mm] Kvs Nr artykułu x 15 6, x 22 14, x 28 25, x 35 42, Ze złączami o zaprasowywania Mapress DN [mm] Kvs Nr artykułu x 15 6, x x 22 14, x 28 25, x 35 42, Z gwintem zewnętrznym/gwintem wewnętrznym Z owonieniem DN Kvs Nr artykułu 15 Rp1/2 x G3/4 6, Rp3/4 x G1 14, Rp1 x G1 1/4 25, Rp1 1/4 x G1 1/2 42, Z gwintem zewnętrznym/ złączką zaprasowywaną Viega SC-Contur Z owonieniem DN [mm] Kvs Nr artykułu x G3/4 6, x G1 14, x G1 1/4 25, x G1 1/2 42,

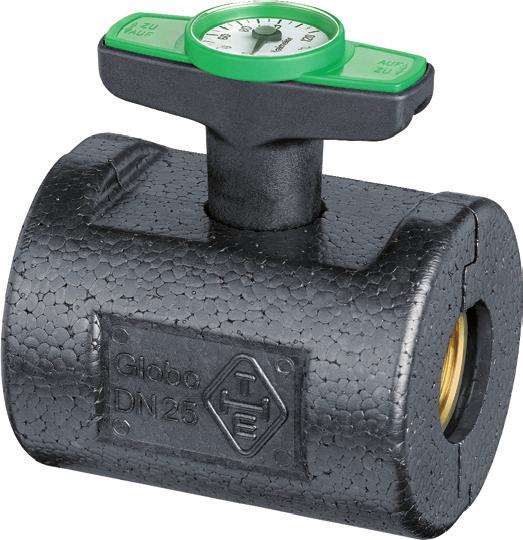

6 Akcesoria Połączenie skręcane z gwintowanym nypem Płaskie uszczenienie, o Gobo z gwintem wewnętrznym. Wykonane z brązu. L [mm] DN Gobo Nr artykułu 26,5 15 R1/ ,5 20 R3/ ,5 25 R ,5 32 R1 1/ Połączenie skręcane z nypem o utowania Płaskie uszczenienie, o Gobo z gwintem wewnętrznym. Wykonane z brązu. L [mm] DN Gobo Ø Nr artykułu 16, , Połączenie skręcane z nypem o zaciskania Viega press z SC-Contur Płaskie uszczenienie, o Gobo z gwintem wewnętrznym. Wykonane z brązu. L [mm] DN Gobo Ø Nr artykułu Termometr Do zamontowania zamiast zieonej osłony w pokręte. Zakres temperatur o 0 C o 120 C. DN Gobo Nr artykułu Zieony Czerwony Niebieski Łupiny izoacyjne Wykonane z EPP. Kasa ogniowa B2. DN Gobo Nr artykułu Bez owonienia

7 Wymiary Gwinty wewnętrzne Ze złączem o zaprasowywania Viega Ze złączem o zaciskania Mapress D D2 L 1 L2 L1 L2 Z owonieniem gwint wew. / Ze złączem o zaprasowywania Viega / gwint zewnętrzny gwint zewnętrzny, z owonieniem D D1 D2 D1 D2 L6 L5 L6 1 L2 L3 L4 DN D D1 D2 L L1 L2 L3 L4 L5 L Rp 1/2 G 3/ ,2 69,0 54, Rp 3/4 G ,5 72,0 55, Rp 3/4 G ,5 72,0 55, R 91 G 1 1/ ,8 74,5 58, Rp 1 1/4 G 1 1/ ,1 78,0 61, Rp 1 1/ ,1 111,5 92, Rp ,4 116,5 97,0 70 : DN = 81 mm, DN 40, 50 = 120 mm : DN = 26 mm, DN 40, 50 = 32 mm = Rozmiar kucza Długość montażowa L zgona z DIN 3202 część 4, koumna M5. Proukty, teksty, fotografie, rysunki oraz wykresy w tym okumencie mogą być zmienione przez TA yronics bez wcześniejszego zawiaomienia oraz poania powou. Po najnowsze informacje o naszyc prouktac prosimy o wizytę na stronie
