1 315 pol 2015 Mercury Marine Rumpel 40 FourStroke 8M Silnik zaburtowy Obsługa Konserwacja Gwarancja Instalacja - Instrukcja obsługi

2 pol

3 Dziękujemy za zakup jednego z najlepszych dostępnych silników zaburtowych. Dokonali Państwo trafnej inwestycji, która przyniesie wiele radości z eksploatacji łodzi. Państwa nowy silnik został wyprodukowany przez firmę Mercury Marine, światowego lidera techniki morskiej, wytwarzającego silniki zaburtowe od 1939 roku. Wieloletnie doświadczenie to nasz atut, a jednocześnie zobowiązanie do oferowania produktów najwyższej jakości. Swoją znakomitą reputację firma Mercury Marine zawdzięcza rygorystycznej kontroli jakości, dążeniu do doskonałości, trwałości i niezawodności produktów, a także najlepszej obsłudze posprzedażnej. Prosimy o dokładne zapoznanie się z instrukcją przed przystąpieniem do użytkowania silnika. Instrukcja została opracowana w taki sposób, aby pomóc w obsłudze, bezpiecznej eksploatacji i konserwacji silnika. Raz jeszcze dziękujemy za okazane zaufanie. Przepisy agencji EPA dotyczące emisji zanieczyszczeń Silniki zaburtowe oferowane przez firmę Mercury Marine w Stanach Zjednoczonych uzyskały atest Amerykańskiej Agencji Ochrony Środowiska (Environmental Protection Agency, EPA) poświadczający ich zgodność z przepisami dotyczącymi emisji zanieczyszczeń przez nowe silniki zaburtowe. Ważność tego atestu jest uzależniona od wprowadzenia pewnych korekt w normach zakładowych. Dlatego konieczne jest ścisłe przestrzeganie procedur zakładowych podczas obsługi serwisowej i napraw, zaś gdy tylko jest to wykonalne w praktyce, należy dążyć do przywrócenia oryginalnej konstrukcji silnika. Konserwacje, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi lub osobę fizyczną. Silniki są opatrzone plakietkami z informacją o kontroli emisji zanieczyszczeń, stanowiącymi trwałe potwierdzenie atestu EPA.! OSTRZEŻENIE Spaliny tego silnika zawierają związki chemiczne, które w stanie Kalifornia uznawane są za substancje powodujące raka, wady wrodzone oraz w inny sposób szkodliwe dla rozrodu. Informacja o gwarancji Firma Mercury Marine udziela na zakupiony produkt ograniczonej gwarancji, której warunki przedstawiono w punkcie Informacje na temat gwarancji niniejszej instrukcji. Warunki gwarancji określają, jakie usterki są objęte gwarancją, jakie nie są nią objęte, czas obowiązywania gwarancji oraz sposoby uzyskiwania świadczeń z tytułu gwarancji, jak również ważne wykluczenia i ograniczenia odpowiedzialności za szkody oraz inne podobne informacje. Należy zapoznać się z tymi ważnymi informacjami. Opisy i dane techniczne zamieszczone w niniejszej instrukcji były aktualne w dniu zatwierdzenia jej do druku. Firma Mercury Marine, kierując się polityką stałego udoskonalania produktów, zastrzega sobie prawo do wycofywania modeli produktów w dowolnym momencie, do zmiany danych technicznych, konstrukcji, metod lub procedur bez uprzedniego powiadomienia, zaś zmiany takie nie wiążą się z podejmowaniem przez nią dodatkowych zobowiązań. Obsługa na poziomie Mercury Premier Firma Mercury ocenia jakość usług świadczonych przez swoich dealerów i przyznaje najwyższą kategorię Mercury Premier" tym z nich, którzy zapewniają obsługę na najwyższym poziomie. Dealer, któremu przyznano kategorię Premier Service: Osiąga wysoki wynik CSI (Indeks satysfakcji klienta) w ciągu 12 miesięcy dla napraw gwarancyjnych. Posiada wszystkie niezbędne narzędzia serwisowe, wyposażenie do testowania, podręczniki i katalogi części. Zatrudnia co najmniej jednego technika z tytułem Certified Technician lub Master Technician. Zapewnia terminową obsługę serwisową wszystkim klientom firmy Mercury Marine. W razie potrzeby oferuje wydłużone godziny pracy oraz obsługę wyjazdową. Wykorzystuje, eksponuje i posiada w magazynie odpowiedni zapas oryginalnych części Mercury Precision. pol i

4 Dysponuje czystym, zadbanym warsztatem wyposażonym w odpowiednie narzędzia i literaturę serwisową. Informacje na temat praw autorskich i znaków towarowych MERCURY MARINE. Wszelkie prawa zastrzeżone. Reprodukowanie całości lub części jest zabronione bez uprzedniej zgody. Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Circle M z logo Waves, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury z logo Waves, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water oraz We're Driven to Win to zarejestrowane znaki handlowe Brunswick Corporation. Pro XS to znak towarowy firmy Brunswick Corporation. Logo Mercury Product Protection jest zastrzeżonym znakiem firmy Brunswick Corporation. ii pol

5 INFORMACJE GWARANCYJNE Rejestracja gwarancji... 1 Przekazanie gwarancji... 1 Przeniesienie Planu ochrony produktu firmy Mercury (Rozszerzony plan serwisowania) w Stanach Zjednoczonych i Kanadzie... 2 Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją... 2 Zakres Gwarancji i Wyjątki... 3 Ograniczona gwarancja wynikająca z przepisów amerykańskiej agencji EPA o emisji zanieczyszczeń... 5 Komponenty systemu związane z kontrolą emisji... 5 Ograniczona gwarancja wynikająca z przepisów o ochronie środowiska Stanu Kalifornia... 6 Wyjaśnienia Komisji ds. Zasobów Atmosfery Stanu Kalifornia do Gwarancji wynikającej z przepisów o ochronie środowiska... 7 Etykieta certyfikacji emisji zanieczyszczeń z gwiazdami... 8 Polityka gwarancyjna Australia i Nowa Zelandia... 9 Globalne karty gwarancyjne dla napędów zaburtowych i strugowodnych Informacje ogólne Obowiązki motorowodniaka Przed uruchomieniem silnika Moc maksymalna łodzi Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów Wyłącznik ściągacza linowego Ochrona ludzi znajdujących się w wodzie Komunikat o bezpieczeństwie pasażerów łodzie pontonowe i łodzie pokładowe Skoki przez fale i kilwater Zderzenia z obiektami pod wodą Instrukcja bezpieczeństwa dla silników zaburtowych sterowanych ręcznie Emisja spalin Wybór akcesoriów do silnika zaburtowego Zalecenia dotyczące bezpiecznego pływania łodzią Zapisanie numeru seryjnego Dane techniczne 40 FourStroke Części silnika Transport Przewożenie łodzi/silnika zaburtowego na przyczepie Paliwo i olej Zalecenia dotyczące paliwa Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Wymogi EPA dotyczące przenośnych zbiorników paliwa pod ciśnieniem Wymogi dotyczące zaworów dozujących paliwo (FDV) Przenośny zbiornik paliwa pod ciśnieniem firmy Mercury Marine Napełnianie zbiornika paliwa Zalecenia dotyczące oleju silnikowego Sprawdzanie i uzupełnianie oleju silnikowego pol iii

6 Funkcje i elementy sterowania System ostrzegawczy modele z rozrusznikiem ręcznym Informacje o produkcie SmartCraft Ręczny układ odchylania Regulacja tarcia uchwytu przepustnicy modele z rumplem Regulacja tarcia mechanizmu sterowego modele z rumplem Regulacja zaczepu trymowania Obsługa Ważna codzienna kontrola przed każdym użyciem Lista kontrolna przed uruchomieniem Eksploatacja w temperaturach ujemnych Eksploatacja w wodzie słonej lub zanieczyszczonej Instrukcje przed uruchomieniem Procedura docierania silnika Uruchomienie silnika modele z rumplem Zmiana biegów Zatrzymywanie silnika Awaryjne uruchomienie silnika Konserwacja Konserwacja silnika zewnętrznego Przepisy agencji EPA dotyczące emisji zanieczyszczeń Harmonogram przeglądów i konserwacji Płukanie układu chłodzenia Zdejmowanie i montaż górnej pokrywy Konserwacja elementów zewnętrznych Przegląd akumulatora Układ paliwowy Filtr paliwowy silnika modele z rozrusznikiem ręcznym Anoda kontroli korozji Wymiana śruby napędowej Przegląd i wymiana świec zapłonowych Sprawdzanie paska rozrządu Punkty smarowania Wymiana oleju w silniku Smarowanie skrzyni biegów Zalecenia dotyczące oleju do skrzyni biegów Zalany silnik zewnętrzny Przechowywanie Przygotowanie do przechowywania Ochrona zewnętrznych elementów silnika Ochrona wewnętrznych elementów silnika Skrzynia biegów Ustawianie silnika zaburtowego w pozycji do przechowywania Przechowywanie akumulatora iv pol

7 Rozwiązywanie problemów Nie można uruchomić silnika Silnik pracuje nierówno Spadek mocy Akumulator szybko się wyczerpuje Pomoc serwisowa Zapytania dotyczące części i akcesoriów Pomoc serwisowa Zamawianie literatury Instalacja Osprzęt mocujący silnika zatwierdzony przez Mercury Marine Informacje dotyczące montażu Połączenie przewodu paliwowego Instalacja śruby napędowej Flo Torq I Instalacja piasty śruby napędowej Flo Torq Reflex Regulacja zaczepu trymowania Dziennik konserwacji Książka konserwacji pol v

8 pol vi

9 Rejestracja gwarancji STANY ZJEDNOCZONE I KANADA Produkt musi być zarejestrowany w Mercury Marine, aby został objęty gwarancją. W chwili sprzedaży dealer powinien wypełnić formularz rejestracji gwarancji i natychmiast go przesłać do Mercury Marine za pośrednictwem MercNET, a lub drogą pocztową. Mercury Marine odnotuje rejestrację po otrzymaniu formularza rejestracji gwarancji. Kopię dokumentu rejestracji gwarancji powinien dostarczyć dealer. UWAGA: Firma Mercury Marine i każdy dealer mają obowiązek przechowywania list rejestracyjnych produktów okrętowych sprzedawanych na terytorium Stanów Zjednoczonych, na wypadek gdyby zaistniała konieczność przedstawienia ich na mocy federalnej ustawy dotyczącej bezpieczeństwa łodzi. Swój adres można zmienić w każdej chwili, również w momencie roszczenia gwarancyjnego, dzwoniąc do firmy Mercury Marine, wysyłając do działu rejestracji gwarancji Mercury Marine list lub faks ze swoim imieniem i nazwiskiem, starym i nowym adresem oraz numerem seryjnym silnika. Zmiany tych informacji może również dokonać Państwa dealer. Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks POZA STANAMI ZJEDNOCZONYMI I KANADĄ W przypadku produktów zakupionych poza Stanami Zjednoczonymi i Kanadą należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. Przekazanie gwarancji STANY ZJEDNOCZONE I KANADA Gwarancję ograniczoną można przekazać kolejnemu nabywcy, który jednak będzie mógł skorzystać tylko z niewykorzystanej części gwarancji ograniczonej. Nie dotyczy to produktów używanych do celów komercyjnych. Aby przekazać gwarancję kolejnemu nabywcy, do działu rejestracji gwarancji firmy Mercury Marine proszę wysłać pocztą lub faksem kopię aktu kupna lub umowy o zakupie, nazwisko i adres nowego właściciela oraz numer seryjny silnika. W Stanach Zjednoczonych i Kanadzie należy wysłać na adres: Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks Podczas przekazywania gwarancji firma Mercury Marine zapisze informacje o nowym właścicielu. Usługa ta jest bezpłatna. INFORMACJE GWARANCYJNE POZA TERYTORIUM USA I KANADY W przypadku produktów zakupionych poza Stanami Zjednoczonymi i Kanadą należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. pol 1

10 INFORMACJE GWARANCYJNE Przeniesienie Planu ochrony produktu firmy Mercury (Rozszerzony plan serwisowania) w Stanach Zjednoczonych i Kanadzie Pozostały okres serwisowania według Planu ochrony produktu może zostać przeniesiony na kolejnego właściciela silnika w ciągu trzydziestu (30) dni od daty sprzedaży. Umowy, które nie zostaną przeniesione w ciągu trzydziestu (30) dni od kolejnego zakupu przestaną obowiązywać i produkt nie będzie dalej obejmowany serwisowaniem na mocy postanowień umowy. Aby przenieść plan na kolejnego właściciela, należy skontaktować się z działem Ochrona produktu firmy Mercury lub z autoryzowanym dealerem w celu otrzymania formularza Wniosku przeniesienia. Należy przedstawić w dziale Ochrona produktu firmy Mercury rachunek/fakturę zakupu, wypełniony formularz Wniosku przeniesienia oraz czek wystawiony na firmę Mercury Marine w kwocie 50 USD (za jeden silnik) w celu pokrycia opłaty za przeniesienie. Nie można przenieść planu z jednego produktu na inny lub na zastosowania niezgodne z warunkami planu. Nie można przenieść wcześniej posiadanych certyfikowanych planów dla silników. Pomoc dostępna jest w dziale Ochrona produktu firmy Mercury pod numerem telefonu w godzinach 7:30-16:30 czasu środkowoamerykańskiego CST, od poniedziałku do piątku lub pod adresem poczty elektronicznej mpp_support@mercmarine.com. Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją PRZEDMIOT GWARANCJI: Mercury Marine gwarantuje, że każdy nowy silnik Mercury, Mariner, Mercury Racing Outboards, Sport-Jet, M 2 Jet Drive, Tracker z Mercury Marine Outboard, Mercury MerCruiser Inboard lub Sterndrive Engine (produkt) nie zaprzestanie działania w bezpośrednim wyniku korozji przez określony niżej okres czasu. OKRES OBOWIĄZYWANIA GWARANCJI: Gwarancja na uszkodzenia spowodowane korozją jest ważna przez trzy (3) lata od daty zakupu produktu lub od daty rozpoczęcia używania produktu, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Naprawa lub wymiana części lub wykonanie napraw gwarancyjnych nie przedłuża okresu obowiązywania gwarancji. Obowiązująca nadal gwarancja może zostać scedowana na kolejnego nabywcę (nabywającego produkt do celów niekomercyjnych) po odpowiednim przerejestrowaniu produktu. WARUNKI, JAKIE NALEŻY SPEŁNIĆ, ABY UZYSKAĆ ŚWIADCZENIE GWARANCYJNE: Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W łodzi należy używać urządzeń zapobiegających korozji, wyszczególnionych w Instrukcji obsługi i konserwacji silnika, a wymienione tam rutynowe przeglądy techniczne należy przeprowadzać regularnie (łącznie, bez żadnych ograniczeń, z wymianą anod protektorowych, stosowaniem określonych smarów oraz zamalowaniem szczerb i zadrapań) w celu utrzymania gwarancji. Firma Mercury Marine zastrzega sobie prawo do uzależnienia świadczeń gwarancyjnych od przedstawienia dowodu przeprowadzenia prawidłowych przeglądów i konserwacji. OBOWIĄZKI FIRMY MERCURY: Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury Marine, które wynikają z niniejszej gwarancji są według naszego uznania ograniczone do naprawy skorodowanej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające aprobatę Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury Marine. Firma Mercury Marine zastrzega sobie prawo do ulepszania lub modyfikacji produktów co pewien czas, ale nie nakłada to na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. 2 pol

11 INFORMACJE GWARANCYJNE JAK UZYSKAĆ ŚWIADCZENIE GWARANCYJNE: Klient powinien umożliwić firmie Mercury Marine wykonanie naprawy i zapewnić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury Marine w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do takiego dealera, powinien o tym pisemnie zawiadomić firmę Mercury Marine. Mercury Marine zorganizuje wtedy przegląd produktu i wykonanie naprawy. W takim przypadku nabywca pokrywa wszystkie związane z tym koszty transportu i podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu ani jego części bezpośrednio do firmy Mercury Marine, chyba że na jej prośbę. Wnioskując o wykonanie naprawy gwarancyjnej, należy przedstawić dealerowi zarejestrowany dowód własności jest to warunkiem uzyskania świadczenia. GWARANCJA NIE OBEJMUJE: Niniejsza gwarancja nie obejmuje: korozji obwodów elektrycznych, korozji wskutek uszkodzeń, korozji, która powoduje niewielką szkodę, szkodliwej lub niewłaściwej obsługi; korozji akcesoriów, przyrządów, układów sterowniczych, korozji zainstalowanego fabrycznie zestawu napędu strumieniowego; uszkodzeń wskutek nagromadzenia osadu; produktu nabytego z gwarancją ograniczoną na okres krótszy niż jeden rok; części zamiennych (części zakupionych przez nabywcę); produktów używanych w celach komercyjnych. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą, zatrudnieniem lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Korozja spowodowana przebiciami prądu elektrycznego (łącza zasilające na brzegu, łodzie znajdujące się w pobliżu, metal zanurzony w wodzie) nie jest objęta niniejszą gwarancją i powinno się jej zapobiegać przez stosowanie systemu ochrony przed korozją, takiego jak system Mercury Precision Parts lub Quicksilver MerCathode i/albo Galvanic Isolator. Korozja spowodowana niewłaściwym nałożeniem farby przeciwporostowej na bazie miedzi nie jest objęta niniejszą gwarancją. Jeśli konieczne jest zabezpieczenie łodzi przed porostami, zaleca się nakładanie na silnik i na części łodzi MerCruiser farb przeciwporostowych na bazie tri butylo cyno adypinianu (TBTA). W krajach, w których zakazane jest stosowanie farb przeciwporostowych na bazie tri butylo cyno adypinianu, na kadłub i pawęż należy nałożyć farby na bazie miedzi. Nie nakładać farby na silnik zaburtowy ani na produkt MerCruiser. Ponadto nie wolno dopuścić do połączenia sprzęgającego sieci pomiędzy produktem objętym gwarancją a farbą. W przypadku produktu MerCruiser, należy zostawić nie pomalowaną przestrzeń wielkości przynajmniej 38 mm (1,5 in.) wokół zespołu pawęży. Dodatkowe informacje można znaleźć w Instrukcji Obsługi i Konserwacji Silnika. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i niepodlegających niniejszej gwarancji znajdują się w rozdziale Gwarancja, w Instrukcji obsługi i konserwacji silnika i stanowią integralną część niniejszej gwarancji. ZASTRZEŻENIA I OGRANICZENIA: NINIEJSZYM JAWNIE WYKLUCZA SIĘ ODPOWIEDZIALNOŚĆ ZA DOROZUMIANE GWARANCJE WARTOŚCI HANDLOWEJ I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, CZAS OBOWIĄZYWANIA DOROZUMIANYCH GWARANCJI JEST OGRANICZONY DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI UDZIELONEJ JAWNIE. SZKODY UBOCZNE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. USTAWODAWSTWO NIEKTÓRYCH STANÓW/KRAJÓW NIE DOPUSZCZA WYKLUCZENIA ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO MOGĄ ONE NIE ODNOSIĆ SIĘ DO WŁAŚCICIELA PRODUKTU. NINIEJSZA GWARANCJA PRZYZNAJE WŁAŚCICIELOWI KONKRETNE UPRAWNIENIA, JEDNAK WŁAŚCICIEL MOŻE MIEĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Zakres Gwarancji i Wyjątki Celem tego rozdziału jest uniknięcie powszechnie pojawiających się nieporozumień dotyczących zakresu gwarancji. Poniżej wymieniono rodzaje usług, których gwarancja nie obejmuje. Wymienione niżej postanowienia zostały włączone w Trzyletnią Ograniczoną Gwarancję na niewystąpienie awarii spowodowanych korozją (Three Year Limited Warranty Against Corrosion Failure), Międzynarodową Ograniczoną Gwarancję na silniki zewnętrzne (International Limited Outboard Warranty) oraz Ograniczoną Gwarancję na silniki zewnętrzne dla USA i Kanady (United States and Canada Limited Outboard Warranty). pol 3

12 INFORMACJE GWARANCYJNE Należy pamiętać, że gwarancja obejmuje naprawy, które okazały się konieczne w okresie jej obowiązywania z powodu wady materiałowej lub wady wykonania. Gwarancja nie obejmuje skutków błędnego montażu, wypadków, normalnego zużycia i szeregu innych przyczyn mających wpływ na produkt. Gwarancja dotyczy wyłącznie wad materiałowych i wad wykonania, i tylko wówczas, gdy sprzedaż dla użytkownika końcowego miała miejsce w kraju, w którym nasza firma ma autoryzowany kanał dystrybucji. W razie jakichkolwiek pytań dotyczących zakresu gwarancji należy skontaktować się z autoryzowanym dealerem. Dealer chętnie odpowie na wszelkie pytania. OGÓLNA LISTA USŁUG NIE OBJĘTYCH GWARANCJĄ 1. Drobne regulacje i dostrajanie dokonywane w związku ze zwykłymi usługami, w tym kontrola, czyszczenie lub regulacja korpusu świec zapłonowych, elementów zapłonowych, ustawień gaźnika, filtrów, pasów, urządzeń kontrolnych, i sprawdzanie oleju. 2. Błędy montażu, wypadki, normalne zużycie eksploatacyjne oraz blaknąca farba. 3. Zamontowane fabrycznie jednostki napędu strumieniowego z gwarancji wyłączone są następujące części: wirnik i wkładka napędu strumieniowego uszkodzone uderzeniem lub na skutek zużycia oraz łożyska wału napędowego uszkodzone przez wodę na skutek niewłaściwej konserwacji. 4. Uszkodzenia powstałe na skutek zaniedbania, braku konserwacji, wypadku, niewłaściwej obsługi, wadliwego montażu lub naprawy. 5. Opłaty za wyprowadzanie z doku, wodowanie, holowanie; wymontowywanie i/lub ponowny montaż elementów łodzi w celu uzyskania dostępu do produktu; wszystkie powiązane koszty transportu i/lub zwrot rekompensaty za czas podróży itp. Aby naprawa gwarancyjna została wykonana, musi być zapewniony odpowiedni dostęp do produktu. Klient musi dostarczyć produkt autoryzowanemu dealerowi. 6. Dodatkowe czynności serwisowe zlecone przez klienta, poza niezbędnymi do spełnienia zobowiązania gwarancyjnego. 7. Praca wykonywana przez nieautoryzowanego dealera może być uwzględniona tylko w następujących okolicznościach: gdy jest to sytuacja awaryjna (pod warunkiem, że na danym terenie nie ma autoryzowanych dealerów, którzy mogą wykonać konieczne prace albo odholować łódź, itp., oraz że wydano pozwolenie na wykonanie prac w danym warsztacie). 8. Wszelkie straty przypadkowe i/lub wynikowe (opłaty za przechowywanie, połączenia telefoniczne, wszelkie koszty wynajmu, niedogodności, stracony czas lub dochody) obciążają wyłącznie właściciela. 9. Wykorzystanie w naprawach gwarancyjnych części innych niż Mercury Precision lub Quicksilver. 10. Koszty olejów, smarów i płynów wymienianych w ramach normalnej konserwacji ponosi klient, chyba że ich utrata lub zanieczyszczenie było spowodowane uszkodzeniem produktu podlegającym gwarancji. 11. Uczestniczenie lub przygotowywanie się do wyścigów lub innego typu współzawodnictwa lub obsługa części dolnej typu wyścigowego. 12. Hałaśliwa praca silnika nie musi oznaczać poważnej usterki. Jeśli diagnostyka wykaże, że faktycznie występuje usterka mogąca spowodować poważne uszkodzenie, przyczyna hałaśliwej pracy zostanie usunięta w ramach gwarancji. 13. Uszkodzenia dolnej części napędu i/lub śruby w wyniku uderzenia zanurzonego przedmiotu uznawane są za skutki wypadku. 14. Dostanie się wody przez wlot paliwowy, wlot powietrza lub układ wydechowy lub zanurzenie. 15. Awaria jakiejś części spowodowana brakiem wody chłodzącej, co jest następstwem uruchomienia silnika nie znajdującego się na wodzie, zatkania otworów wlotowych przez ciała obce, zamontowania silnika zbyt wysoko lub zbyt daleko. 16. Użycie paliwa lub środków smarnych nieodpowiednich dla tego produktu. Patrz Konserwacja. 17. Ograniczona gwarancja nie obejmuje uszkodzeń produktu spowodowanych zamontowaniem lub użyciem części i akcesoriów, które nie są przez nas produkowane lub sprzedawane. Uszkodzenia nie związane z użytkowaniem tych części lub akcesoriów są objęte gwarancją, jeżeli spełniają warunki określone w ograniczonej gwarancji dla tego produktu. 4 pol

13 Ograniczona gwarancja wynikająca z przepisów amerykańskiej agencji EPA o emisji zanieczyszczeń Zgodnie z wymogami prawa federalnego USA (40 CFR Part 1045, Subpart B) firma Mercury Marine udziela nabywcy detalicznemu ograniczonej gwarancji na to, że silnik został zaprojektowany, wytworzony i wyposażony w taki sposób, by w momencie sprzedaży spełniał wymogi wynikające z art. 213 Ustawy o Ochronie Atmosfery (Clean Air Act) i że przez pięć lat lub 175 godzin użytkowania (w zależności od tego, co nastąpi pierwsze) silnik będzie wolny od wad materiałowych i wad wykonania, które powodowałyby jego niezgodność z odpowiednimi przepisami w tym zakresie. Gwarancja związana z emisjami obejmuje wszystkie elementy wymienione na liście Komponenty systemu związane z kontrolą emisji. Komponenty systemu związane z kontrolą emisji Gwarancja związana z emisjami w stanie Kalifornia i EPA obejmuje listę poniższych elementów: PODZESPOŁY SYSTEMU KONTROLI EMISJI: 1. Układ dozujący paliwo a. Gaźnik i jego elementy wewnętrzne (i/lub regulator ciśnienia bądź układ wtrysku paliwa) b. Układ wspomagający uruchamianie zimnego silnika c. Zawory dolotowe 2. Układ doprowadzenia powietrza a. Kolektor dolotowy b. Układy turbodoładowania lub superdoładowania (gdy występują) 3. Układ zapłonowy a. Świece zapłonowe b. Układ generowania iskry magneto lub elektroniczny c. Układ przyspieszania/opóźniania zapłonu d. Cewka zapłonowa i/lub moduł sterujący e. Przewody zapłonowe 4. Układ smarujący (bez silników 4-suwowych) a. Pompa oleju i jej elementy wewnętrzne b. Wtryskiwacze oleju c. Miernik oleju 5. Układ wydechowy INFORMACJE GWARANCYJNE a. Kolektor wydechowy b. Zawory wydechowe 6. Różne elementy używane w powyższych układach a. Przewody elastyczne, zaciski, złączki, rury, uszczelki lub uszczelniacze oraz elementy montażowe b. Koła pasowe, paski, koła pasowe luźne c. Zawory i czujniki podciśnieniowe, temperaturowe, czasowe i zwrotne d. Elektroniczny układ sterowania Gwarancja dotycząca emisji nie obejmuje komponentów, których usterka nie spowoduje zwiększenie emisji jakichkolwiek regulowanych przepisami substancji przez silnik. pol 5

14 INFORMACJE GWARANCYJNE Ograniczona gwarancja wynikająca z przepisów o ochronie środowiska Stanu Kalifornia Rada ds. Zasobów Atmosfery Stanu Kalifornia wydała przepisy dotyczące emisji zanieczyszczeń do atmosfery przez silniki zaburtowe. Przepisy te dotyczą wszystkich silników zaburtowych sprzedawanych klientom detalicznym w Kalifornii i wyprodukowanych w roku modelowym 2001 i później. Zgodnie z tymi przepisami firma Mercury Marine oferuje tę ograniczoną gwarancję na systemy kontroli emisji (patrz elementy wymienione w części Komponenty systemu związane z kontrolą emisji) oraz gwarantuje, że silnik zaburtowy został zaprojektowany, wyprodukowany i wyposażony zgodnie z odpowiednimi przepisami Rady ds. Zasobów Atmosfery Stanu Kalifornia, zgodnie z jej uprawnieniami, określonymi w Rozdziale 1 i 2, Część 5, Dział 26 Kodeksu Zdrowia i Bezpieczeństwa. Informacje dotyczące ograniczonej gwarancji na podzespoły silnika nie mające związku z emisją zanieczyszczeń podano w treści dokumentu gwarancyjnego silnika. PRZEDMIOT GWARANCJI: Firma Mercury Marine gwarantuje, że wszystkie elementy systemu kontroli emisji (patrz elementy wymienione w części Komponenty systemu związane z kontrolą emisji) w nowych silnikach zaburtowych z roku modelowego 2001 i późniejszych, sprzedawanych przez dealerów w Kalifornii klientom detalicznym będącym rezydentami Stanu Kalifornia, będą wolne od wad materiałowych i wad wykonania, które powodowałyby istotną rozbieżność między faktycznymi cechami podzespołu a cechami opisanymi we wniosku o przyznanie atestu złożonym przez firmę Mercury Marine w Radzie ds. Zasobów Atmosfery Stanu Kalifornia, przy czym gwarancja ta obowiązuje przez czas i na warunkach wyszczególnionych poniżej. Koszt zdiagnozowania usterki podlegającej gwarancji jest objęty gwarancją (o ile roszczenie gwarancyjne zostanie uznane). W ramach gwarancji zostaną także naprawione uszkodzenia innych podzespołów silnika spowodowane usterką części objętej gwarancją. OKRES OBOWIĄZYWANIA GWARANCJI: Niniejsza ograniczona gwarancja dotyczy podzespołów systemów kontroli emisji w nowych silnikach zaburtowych z roku modelowego 2001 (lub późniejszych), sprzedanych klientom detalicznym w Kalifornii, i obowiązuje przez 4 lata od daty pierwszej sprzedaży produktu lub rozpoczęcia jego eksploatacji, zależnie od tego, która z tych dat jest wcześniejsza, lub przez łączny czas 250 godzin pracy silnika (zgodnie ze wskazaniem miernika czasu pracy silnika, jeśli jest zainstalowany). Części podlegające normalnemu zużyciu i mające związek z emisją spalin, takie jak świece zapłonowe i filtry, a przy tym wymienione na liście części objętych gwarancją, są tą gwarancją objęte tylko do terminu pierwszej planowej wymiany. Patrz Komponenty systemu związane z kontrolą emisji i Harmonogram konserwacji. Naprawa lub wymiana części lub wykonanie napraw gwarancyjnych nie przedłuża okresu obowiązywania gwarancji. Niewykorzystany okres obowiązywania gwarancji może zostać scedowany na kolejnego nabywcę. (Patrz instrukcja dotycząca cesji gwarancji.) JAK UZYSKAĆ ŚWIADCZENIE GWARANCYJNE: Klient powinien umożliwić firmie Mercury wykonanie naprawy i dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do dealera, powinien poinformować o tym firmę Mercury Marine, która zorganizuje przegląd i ewentualną naprawę gwarancyjną. W takim przypadku nabywca pokrywa wszystkie związane z tym koszty transportu i/lub podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu ani jego części bezpośrednio do firmy Mercury, chyba że na jej prośbę. OBOWIĄZKI FIRMY MERCURY: Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury Marine, które wynikają z niniejszej gwarancji są według naszego uznania ograniczone do pokrycia kosztów naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające aprobatę Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury. Firma Mercury zastrzega sobie prawo do ulepszania lub modyfikacji produktów, ale nie nakłada to na przedsiębiorstwo obowiązku modyfikacji wytworzonych wcześniej produktów. GWARANCJA NIE OBEJMUJE: Niniejsza ograniczona gwarancja nie obejmuje standardowych przeglądów i konserwacji, zwiększania mocy silnika (tuningu), regulacji, normalnego zużycia eksploatacyjnego, uszkodzeń spowodowanych celowo lub powstałych w wyniku nieprawidłowej eksploatacji, zastosowania śruby lub przełożeń uniemożliwiających pracę silnika w zalecanym zakresie obrotów (patrz Informacje ogólne specyfikacje), eksploatacji produktu w sposób niezgodny z zalecanymi procedurami, zaniedbań, wypadków, zatopienia, nieprawidłowej instalacji (zasady prawidłowej instalacji i odpowiednie dane techniczne zamieszczono w instrukcji instalacji produktu), niewłaściwej obsługi, używania akcesoriów lub części, użycia wirników i tulei pomp strumieniowych, stosowania paliwa, olejów i smarów nieodpowiednich dla danego produktu (zob. Paliwo i olej), przekładania lub wymontowywania części. 6 pol

15 INFORMACJE GWARANCYJNE Gwarancja nie obejmuje kosztów związanych z wyprowadzaniem łodzi z doku, wodowaniem, holowaniem, przechowywaniem, telefonowaniem, wynajmem, niedogodnościami, opłatami za korzystanie z akwenu, ubezpieczeniem, spłatami kredytów, stratą czasu, utratą dochodów lub jakimikolwiek innymi szkodami przypadkowymi lub wtórnymi. Gwarancja nie obejmuje także wydatków związanych z demontażem i/lub wymianą przegród łodzi lub innych elementów w celu uzyskania dostępu do produktu. Konserwacje nieobjęte gwarancją, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi lub osobę fizyczną. Użycie części nie pochodzących od firmy Mercury do konserwacji i napraw nieobjętych gwarancją nie stanowi podstawy do odmowy wykonania innych czynności w ramach gwarancji. Użycie części dodatkowych (według definicji obowiązującej w Stanie Kalifornia California Code of Regulations, sekcje 1900 (b)(1) i (b)(10), Title 13) lub zmodyfikowanych niepodlegających zwolnieniu na mocy postanowienia Rady ds. Zasobów Atmosfery Stanu Kalifornia może stanowić podstawę do odmowy uznania roszczenia gwarancyjnego przez firmę Mercury Marine. Usterki części objętych gwarancją spowodowane użyciem niepodlegających zwolnieniu części dodatkowych lub zmodyfikowanych nie są objęte gwarancją. WYKLUCZENIE ODPOWIEDZIALNOŚCI I OGRANICZENIA NINIEJSZYM JAWNIE WYKLUCZA SIĘ ODPOWIEDZIALNOŚĆ ZA DOROZUMIANE GWARANCJE WARTOŚCI HANDLOWEJ I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, CZAS OBOWIĄZYWANIA DOROZUMIANYCH GWARANCJI JEST OGRANICZONY DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI UDZIELONEJ JAWNIE. SZKODY UBOCZNE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. USTAWODAWSTWO NIEKTÓRYCH STANÓW/KRAJÓW NIE DOPUSZCZA WYKLUCZENIA ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO MOGĄ ONE NIE ODNOSIĆ SIĘ DO WŁAŚCICIELA PRODUKTU. NINIEJSZA GWARANCJA PRZYZNAJE WŁAŚCICIELOWI KONKRETNE UPRAWNIENIA, JEDNAK WŁAŚCICIEL MOŻE MIEĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Ze wszelkimi pytaniami dotyczącymi uprawnień i obowiązków wynikających z gwarancji należy zwracać się do firmy Mercury Marine pod numerem telefonu Wyjaśnienia Komisji ds. Zasobów Atmosfery Stanu Kalifornia do Gwarancji wynikającej z przepisów o ochronie środowiska UPRAWNIENIA I OBOWIĄZKI KLIENTA Z TYTUŁU GWARANCJI: Komisja ds. Zasobów Atmosfery Stanu Kalifornia pragnie udzielić dodatkowych wyjaśnień dotyczących gwarancji na systemy kontroli emisji spalin w silniku zaburtowym pochodzącym z lat modelowych W Stanie Kalifornia wszystkie nowe silniki zaburtowe muszą być projektowane, wytwarzane i wyposażone w sposób zapewniający zgodność z rygorystycznymi stanowymi normami ochrony przed smogiem. Firma Mercury Marine musi udzielić gwarancji na układ kontroli emisji zanieczyszczeń w silniku zaburtowym obowiązującej przez wymienione niżej okresy pod warunkiem, że silnik będzie prawidłowo eksploatowany i konserwowany i że nie będą miały miejsce zaniedbania w jego konserwacji i eksploatacji. W skład systemu kontroli emisji mogą wchodzić takie podzespoły, jak gaźnik lub układ wtrysku paliwa, układ zapłonowy i katalizator spalin. Mogą się do niego także zaliczać przewody elastyczne, paski, złączki i inne podzespoły mające związek z emisją zanieczyszczeń. W razie wystąpienia usterki objętej gwarancją firma Mercury Marine naprawi silnik zaburtowy nie obciążając nabywcy kosztami, w szczególności kosztami diagnostyki, części i robocizny. ZAKRES GWARANCJI PRODUCENTA: Wybrane podzespoły systemu kontroli emisji w silnikach z roku modelowego 2001 i nowszych są objęte gwarancją obowiązującą przez cztery (4) lata lub 250 godzin eksploatacji, zależnie od tego, który z tych okresów zakończy się pierwszy. Gwarancja oparta na przeliczniku godzinowym jest jednak dozwolona tylko dla silników zaburtowych i pojazdów wodnych wykorzystywanych do celów prywatnych wyposażonych w licznik godzin, zdefiniowany w 2441(a)(13) lub odpowiednik. W razie wystąpienia objętej gwarancją usterki jakiejkolwiek części silnika związanej z emisją zanieczyszczeń firma Mercury Marine naprawi lub wymieni tę część. pol 7

16 OBOWIĄZKI WŁAŚCICIELA WYNIKAJĄCE Z WARUNKÓW GWARANCJI: Właściciel silnika zaburtowego odpowiada za przeprowadzanie wymaganych przeglądów i wykonywanie czynności konserwacyjnych wymienionych w części Konserwacja. Firma Mercury Marine zaleca zachowywanie wszelkich rachunków za przeglądy i konserwację silnika, nie może jednak odmówić świadczenia gwarancyjnego wyłącznie na podstawie braku rachunków lub nieprzeprowadzenia wszystkich planowych przeglądów i czynności konserwacyjnych. Właściciel silnika powinien jednak mieć świadomość, że firma Mercury Marine może odmówić świadczenia gwarancyjnego, jeśli uszkodzenie silnika lub jego części spowodowane było nieprawidłową eksploatacją, zaniedbaniem, nieprawidłową konserwacją lub wprowadzaniem niezatwierdzonych modyfikacji. Właściciel jest zobowiązany do przedstawienia silnika dealerowi firmy Mercury autoryzowanemu do napraw produktu niezwłocznie po stwierdzeniu usterki. Naprawy gwarancyjne będą wykonywane w rozsądnych terminach, nie przekraczających 30 dni. Ze wszelkimi pytaniami dotyczącymi uprawnień i obowiązków wynikających z gwarancji należy zwracać się do firmy Mercury Marine pod numerem telefonu Etykieta certyfikacji emisji zanieczyszczeń z gwiazdami Na pokrywach silników zaburtowych znajduje się oznakowanie ekologiczne w jednej z następujących postaci. Symbol ekologicznych silników do łodzi oznacza: INFORMACJE GWARANCYJNE Mniej zanieczyszczeń w powietrzu i wodzie zdrowsze życie w zdrowym środowisku. Oszczędność paliwa tak oznaczone silniki spalają o procent mniej benzyny i oleju niż tradycyjne gaźnikowe silniki dwusuwowe, a to z kolei oznacza oszczędność pieniędzy i zasobów naturalnych. Dłuższa gwarancja wynikająca z przepisów o emisji zanieczyszczeń chroni konsumenta i zapewnia mu eksploatację bez obaw o koszty ewentualnych napraw. Jedna gwiazda niski poziom emisji Znakiem jednej gwiazdy opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery z roku Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 75% niższym niż tradycyjne gaźnikowe silniki dwusuwowe. Silniki te odpowiadają normom amerykańskiej agencji EPA dla silników okrętowych i do łodzi, które obowiązywać będą od roku Dwie gwiazdy bardzo niski poziom emisji Znakiem dwóch gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery określone dla silników zaburtowych do łodzi oraz skuterów wodnych i obowiązujące od 2004 roku. Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 20% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). Trzy gwiazdy szczególnie niski poziom emisji Znakiem trzech gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin określone przez Komisję ds. Zasobów Atmosfery dla silników do skuterów wodnych oraz zaburtowych silników do łodzi i obowiązujących od 2008 roku lub dla silników wewnętrznych i do łodzi z napędem rufowym, obowiązujących w latach Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 65% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). 8 pol

17 INFORMACJE GWARANCYJNE Trzy gwiazdy najniższy poziom emisji Znakiem czterech gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery określone dla silników wewnętrznych oraz do łodzi z napędem rufowym i obowiązujące od 2009 roku. Z normami tymi mogą być zgodne również silniki do skuterów wodnych i silniki zaburtowe do łodzi. Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 90% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). Polityka gwarancyjna Australia i Nowa Zelandia OGRANICZONA GWARANCJA NA SILNIK ZABURTOWY MERCURY/ MARINER ZASADY OBOWIĄZUJĄCE NA TERYTORIUM AUSTRALII I NOWEJ ZELANDII Niniejszej ograniczonej gwarancji udziela Marine Power International Pty Ltd ACN , Bessemer Drive, Dandenong South, Victoria 3175 (telefon: (61) (3) ) merc_info@mercmarine.com. Zakres gwarancji Firma Mercury Marine gwarantuje, że jej nowe produkty będą wolne od wad materiałowych i wad wykonania w okresie wyszczególnionym poniżej. Świadczenia gwarancyjne przysługują konsumentowi oprócz innych praw i środków zaradczych przysługujących konsumentowi na mocy przepisów prawa w stosunku do towarów lub usług, których dotyczy gwarancja. Gwarancje na mocy australijskiego prawa konsumenckiego Nasze towary są objęte gwarancjami, które nie mogą zostać wykluczone na mocy australijskiego prawa konsumenckiego. Nabywca ma prawo do wymiany lub zwrotu w przypadku poważnej awarii oraz do odszkodowania za inne zasadne przewidywalne straty lub uszkodzenia. Nabywca ma również prawo domagać się naprawy lub wymiany towaru w przypadku, gdy towar nie odznacza się akceptowalną jakością, a awaria nie ma charakteru poważnej awarii. Czas trwania gwarancji dla silników wykorzystywanych do rekreacji Ograniczona gwarancja jest ważna przez trzy (3) lata od daty zakupu produktu przez klienta detalicznego w celach rekreacyjnych lub od daty rozpoczęcia używania produktu, w zależności od tego, która z tych dat jest wcześniejsza. Obowiązująca nadal gwarancja może zostać scedowana na kolejnego klienta korzystającego z produktu w celach rekreacyjnych po odpowiednim zarejestrowaniu produktu. Czas trwania gwarancji dla silników wykorzystywanych do celów komercyjnych Niniejsza Ograniczona Gwarancja dla klientów używających produktów w celach komercyjnych jest ważna przez jeden (1) rok od daty pierwszej sprzedaży klientowi końcowemu lub przez jeden (1) rok od daty rozpoczęcia eksploatacji produktu, zależnie od tego, która z tych dat jest wcześniejsza. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą, zatrudnieniem lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Niewykorzystana część okresu obowiązywania gwarancji nie może zostać przeniesiona na/z użytkownika korzystającego z produktu w celach komercyjnych. pol 9

18 Warunki, jakie należy spełnić, aby otrzymać świadczenie gwarancyjne Niniejsza Ograniczona Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W przypadku podania przy rejestracji gwarancyjnej nieprawdziwych informacji dotyczących używania produktu w celach rekreacyjnych albo zmiany celu z rekreacyjnego na komercyjny, (jeśli nie dokonano odpowiedniego zarejestrowania) firma Mercury Marine może unieważnić gwarancję według swojego uznania. W celu zachowania ważności gwarancji należy regularnie przeprowadzać rutynowe przeglądy techniczne wymienione w Instrukcji obsługi i konserwacji silnika. Firma Mercury Marine zastrzega sobie prawo do uzależnienia świadczeń gwarancyjnych od przedstawienia dowodu przeprowadzenia prawidłowych przeglądów i konserwacji. Obowiązki firmy Mercury Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury Marine, które wynikają z niniejszej Ograniczonej Gwarancji są według naszego uznania ograniczone do naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające aprobatę Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury Marine. Firma Mercury Marine zastrzega sobie prawo do ulepszania lub modyfikacji produktów, ale nie nakłada to na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. Jak uzyskać świadczenia gwarancyjne w ramach niniejszej Ograniczonej Gwarancji Klient powinien umożliwić firmie Mercury Marine wykonanie naprawy i zapewnić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury Marine w celu dokonania napraw. Wykaz dealerów wraz z ich danymi kontaktowymi znajduje się na stronie internetowej Jeśli nabywca nie może dostarczyć produktu do takiego dealera, powinien wysłać pisemnie zawiadomienie do firmy Mercury Marine na adres podany powyżej. Mercury Marine zorganizuje wtedy przegląd produktu i wykonanie naprawy. Niniejsza Ograniczona Gwarancja nie obejmuje zwrotu na rzecz nabywcy żadnych związanych z tym kosztów transportu i podróży. Jeśli świadczona usługa nie jest objęta niniejszą ograniczoną gwarancją, nabywca poniesie wszelkie powiązane koszty robocizny i koszty materiałowe oraz inne koszty powiązane z tą usługa, pod warunkiem że konsument nie zostanie zobowiązany do dokonania zapłaty w miejscu świadczenia usługi w celu naprawy usterki gwarancji akceptowalnej jakości, który jest wiążąca dla firmy Mercury Marine stosowanie do ustawy o prawach konsumenta Australii. Nabywca nie będzie wysyłał produktu ani jego części bezpośrednio do firmy Mercury Marine, chyba że na jej prośbę. Wnioskując o wykonanie naprawy gwarancyjnej, należy przedstawić dealerowi zarejestrowany dowód własności jest to warunkiem uzyskania świadczenia w ramach niniejszej Ograniczonej Gwarancji. Gwarancja nie obejmuje INFORMACJE GWARANCYJNE Niniejszej ograniczonej gwarancji nie podlegają: Rutynowe przeglądy techniczne, zwiększanie mocy silnika (tuning), regulacja, normalne zużycie eksploatacyjne, blaknąca farba, uszkodzenia wynikające z działania celowego, używania produktu w celach innych niż jego przeznaczenie, używania śruby napędowej lub przełożeń, które uniemożliwiają pracę silnika w zalecanym zakresie obrotów przy otwartej przepustnicy (zob. Instrukcja Obsługi i Konserwacji Silnika), używania produktu w sposób niezgodny z zaleceniami podanymi w rozdziale o obsłudze/cyklu roboczym w Instrukcji Obsługi i Konserwacji Silnika; uszkodzenia spowodowane przez zaniedbanie, wypadki, zatopienie, nieprawidłową instalację (wskazówki i sposoby dot. prawidłowej instalacji przedstawiono w instrukcji instalacji produktu), niewłaściwą obsługę, używanie akcesoriów lub części, które nie zostały przez nas wyprodukowane lub nie są przez nas sprzedawane, wirniki i tuleje pomp strumieniowych, stosowanie paliwa, olejów i smarów nieodpowiednich dla danego produktu (zob. Instrukcja Obsługi Silnika), zmianę lub usunięcie niektórych części bądź przedostanie się wody do silnika przez wlot paliwowy, wlot powietrza lub układ wydechowy, uruchomienie niezanurzonego silnika, zamontowanie silnika zbyt wysoko na pawęży lub uruchamianie łodzi ze zbyt wielkim trymem silnika. Używanie produktu w wyścigach motorowych lub innego rodzaju zawodach albo korzystanie z jednostki wyścigowej, kiedykolwiek nawet przez poprzedniego właściciela powoduje unieważnienie gwarancji. 10 pol

19 INFORMACJE GWARANCYJNE Niniejsza Ograniczona Gwarancja nie obejmuje kosztów związanych z wyprowadzaniem łodzi z doku, wodowaniem, holowaniem, przechowywaniem, telefonowaniem, wynajmem, niedogodnościami, opłatami za korzystanie z akwenu, ubezpieczeniem, spłatami kredytów, stratą czasu, utratą dochodów lub jakimikolwiek innymi szkodami przypadkowymi lub wtórnymi. Gwarancja nie obejmuje także wydatków związanych z demontażem i/lub wymianą przegród łodzi lub innych elementów w celu uzyskania dostępu do produktu. Żadna osoba prywatna ani prawna, łącznie z autoryzowanymi dealerami Mercury Marine, nie ma uprawnień do składania oświadczeń, działania w charakterze przedstawiciela, ani wydawania gwarancji dotyczących produktu, innych niż te zawarte w niniejszym dokumencie gwarancyjnym, a jeśli takie oświadczenia zostaną złożone, a gwarancje udzielone, nie będą miały mocy prawnej względem Mercury Marine. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i niepodlegających niniejszej gwarancji znajdują się w rozdziale Gwarancja zawartym w Instrukcji obsługi i konserwacji silnika, która stanowi integralną część niniejszej gwarancji. Koszt zgłoszenia roszczeń na mocy niniejszej Ograniczonej Gwarancji W ramach niniejszej Ograniczonej Gwarancji nie są pokrywane żadne koszty, jakie nabywca może ponieść w związku ze zgłoszeniem roszczenia gwarancyjnego. ZASTRZEŻENIA I OGRANICZENIA: DOROZUMIANE GWARANCJE ZWYCZAJNEJ PRZYDATNOŚCI I PRZYDATNOŚCI DO OKREŚLONYCH CELÓW, ZA WYJĄTKIEM STOSOWNYCH GWARANCJI I INNYCH PRAW I ŚRODKÓW ZARADCZYCH, KTÓRE MOGĄ PRZYSŁUGIWAĆ KLIENTOWI ZGODNIE Z AUSTRALIJSKIM PRAWEM KONSUMENCKIM LUB INNYMI PRZEPISAMI ODNOSZĄCYMI SIĘ DO DANYCH WYROBÓW, SĄ W SPOSÓB WYRAŹNY WYŁĄCZONE. W ZAKRESIE W JAKIM NIE MOŻNA SIĘ ICH ZRZEC CZAS OBOWIĄZYWANIA DOROZUMIANYCH GWARANCJI JEST OGRANICZONY DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI UDZIELONEJ JAWNIE. SZKODY UBOCZNE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ OGRANICZONEJ GWARANCJI. PRZENIESIENIE GWARANCJI ZASADY OBOWIĄZUJĄCE NA TERYTORIUM AUSTRALII I NOWEJ ZELANDII Gwarancję ograniczoną można przekazać kolejnemu nabywcy, który jednak będzie mógł skorzystać tylko z niewykorzystanej części gwarancji ograniczonej. Nie dotyczy to produktów używanych do celów komercyjnych. Aby przekazać gwarancję kolejnemu nabywcy, do Działu Rejestracji Gwarancji firmy Mercury Marine należy wysłać pocztą lub faksem kopię Aktu Kupna lub Umowy o Zakupie, nazwisko i adres nowego właściciela oraz numer identyfikacyjny kadłuba (HIN). W Australii i Nowej Zelandii należy wysłać na adres: Mercury Marine Attn: Warranty Registration Department Brunswick Asia Pacific Group Private Bag 1420 Dandenong South, Victoria 3164 Australia Po rozpatrzeniu dokumentów dotyczących przekazania gwarancji Mercury Marine prześle pocztą nowemu właścicielowi potwierdzenie rejestracji. Usługa ta jest bezpłatna. Swój adres można zmienić w każdej chwili, również w momencie roszczenia gwarancyjnego, dzwoniąc do firmy Mercury Marine lub wysyłając do Działu Rejestracji Gwarancji Mercury Marine list albo faks, w którym należy podać swoje imię i nazwisko, stary i nowy adres oraz numer identyfikacyjny kadłuba (HIN). pol 11

20 Globalne karty gwarancyjne dla napędów zaburtowych i strugowodnych KARTY GWARANCYJNE USA NAPĘDY ZABURTOWE I STRUGOWODNE Produkt FourStroke ( KM wliczając Verado, Pro FourStroke i zaburtowe napędy strugowodne) OptiMax ( KM wliczając Pro XS i zaburtowe napędy strugowodne) Standardowa ograniczona gwarancja 3 lata 3 lata 3 lata 3 lata Napęd strugowodny OptiMax (200 i 250 KM) 1 rok 3 lata Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja OptiMax (250 XS) 2 lata 3 lata OptiMax (300 XS) 2 lata 3 lata Verado (400R) 2 lata 3 lata Poza terytorium Stanów Zjednoczonych Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Stanami Zjednoczonymi należy się skontaktować z dystrybutorem w danym kraju lub najbliższym autoryzowanym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-KANADA Produkt Standardowa ograniczona gwarancja 2-Stroke z gaźnikami (50-90 KM) 1 rok 3 lata 2-Stroke EFI (150 KM) 2 lata 3 lata 2-Stroke z gaźnikami (V6) 2 lata 3 lata FourStroke ( KM wliczając Verado, Pro FourStroke i zaburtowe napędy strugowodne) OptiMax ( KM wliczając Pro XS i zaburtowe napędy strugowodne) 3 lata 3 lata 3 lata 3 lata Napęd strugowodny OptiMax (200 i 250 KM) 1 rok 3 lata Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) INFORMACJE GWARANCYJNE Standardowa ograniczona gwarancja OptiMax (250 XS) 2 lata 3 lata OptiMax (225 Sport XS) 2 lata 3 lata OptiMax (300 XS) 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją 12 pol

21 INFORMACJE GWARANCYJNE Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Verado (400R) 2 lata 3 lata Poza Kanadą Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Kanadą należy się skontaktować z dystrybutorem w danym kraju lub najbliższym autoryzowanym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH - AUSTRALIA I NOWA ZELANDIA Produkty Wszystkie modele zaburtowe Standardowa ograniczona gwarancja 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Lekkie komercyjne Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza Australią i Nową Zelandią W przypadku produktów zakupionych poza Australią i Nową Zelandią należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-POŁUDNIOWY PACYFIK Produkty Wszystkie modele zaburtowe Standardowa ograniczona gwarancja 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Lekkie komercyjne Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza obszarem Południowego Pacyfiku W przypadku produktów zakupionych poza regionem Południowego Pacyfiku należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-AZJA Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Dwusuw 1 rok 3 lata Należy skontaktować się z FourStroke 1 rok 3 lata najbliższym biurem Marine Power Service Center pol 13

22 INFORMACJE GWARANCYJNE Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja OptiMax 1 rok 3 lata Verado 1 rok 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Verado 400R 1 rok 3 lata Brak Poza Azją Zastosowanie do celów komercyjnych W przypadku produktów zakupionych poza regionem Azji należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA EUROPY I WSPÓLNOTY NIEPODLEGŁYCH PAŃSTW (WNP)- NAPĘDY ZABURTOWE I STRUGOWODNE Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 2 lata 3 lata FourStroke 2 lata 3 lata OptiMax (wliczając Pro XS) Verado (wliczając Pro) Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja Verado 400R 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza Europeą i WNP W przypadku produktów zakupionych poza Europą i WNP należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. 14 pol

23 INFORMACJE GWARANCYJNE KARTY GWARANCYJNE DLA BLISKIEGO WSCHODU I AFRYKI (Z WYŁĄCZENIEM RPA) - NAPĘDY ZABURTOWE I STRUGOWODNE Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 1 rok 3 lata FourStroke 2 lata 3 lata OptiMax (wliczając Pro XS) Verado (wliczając Pro) 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Verado 400R 2 lata 3 lata Pzoa Bliskim Wschodem i Afryką Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Bliskim Wschodem i Afryką należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH - RPA Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 2 lata 3 lata FourStroke 2 lata 3 lata OptiMax (wliczając Pro XS) Verado (wliczając Pro) 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Verado 400R 2 lata 3 lata Poza RPA Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza RPA należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. pol 15

24 Obowiązki motorowodniaka Użytkownik (kierujący) odpowiada za właściwą i bezpieczną obsługę łodzi oraz za bezpieczeństwo pasażerów i innych osób. Zaleca się, by każdy użytkownik dokładnie przeczytał i przyswoił sobie całą niniejszą instrukcję obsługi zanim zacznie obsługiwać silnik zewnętrzny. Przynajmniej jeszcze jedna osoba na pokładzie musi znać podstawy uruchamiania i obsługi silnika i łodzi na wypadek, gdy kierujący nie będzie w stanie poprowadzić łodzi. Przed uruchomieniem silnika Należy uważnie przeczytać tę instrukcję Należy nauczyć się jak właściwie obsługiwać silnik. W przypadku pytań należy skontaktować się z dealerem. Stosowanie się do zasad bezpieczeństwa i instrukcji obsługi, a także postępowanie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrażeń ciała i uszkodzenia produktu. Należy zwrócić szczególną uwagę na specjalne instrukcje bezpieczeństwa znajdujące się w niniejszym dokumencie oraz etykiety bezpieczeństwa umieszczone na silniku zaburtowym.! NIEBEZPIECZEŃSTWO Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! OSTRZEŻENIE Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! PRZESTROGA Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować niewielkie lub umiarkowane obrażenia. UWAGA Oznacza sytuację, która jeśli nie zostanie zażegnana może spowodować uszkodzenie silnika lub inne poważne uszkodzenia. Moc maksymalna łodzi INFORMACJE OGÓLNE! OSTRZEŻENIE Przekroczenie maksymalnych wartości mocy dla łodzi może prowadzić do poważnych obrażeń lub śmierci. Zastosowanie silnika o zbyt dużej mocy może wpłynąć na sterowność łodzi i jej zachowanie na powierzchni lub doprowadzić do uszkodzenia pawęży. Nie instalować silnika przekraczającego maksymalne wartości mocy dla łodzi. 16 pol

25 INFORMACJE OGÓLNE Nie wolno przekraczać mocy maksymalnej ani nadmiernie przeładowywać łodzi. Na większości łodzi zgodnie z wymogami umieszczona jest tabliczka z informacją o maksymalnej dopuszczalnej mocy i ładunku, określonym przez producenta na podstawie wskazówek władz federalnych. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów Jeżeli silnik zaburtowy ma być używany do pływania z dużymi prędkościami przy wykorzystaniu pełnych osiągów, przy których obsługa nie jest dobrze opanowana, nigdy nie należy rozwijać pełnej prędkości przed odbyciem rejsu demonstracyjno-instruktażowego ze sprzedawcą lub osobą mającą doświadczenie w prowadzeniu łodzi z takim silnikiem. Aby uzyskać więcej informacji, należy sięgnąć po egzemplarz Eksploatacja łodzi o wysokich parametrach dostępnej u dealera, dystrybutora lub w firmie Mercury Marine. Wyłącznik ściągacza linowego Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego ze swojego miejsca na zbyt dużą odległość (np. w razie przypadkowego wyrzucenia z siedzenia), uniemożliwiającą naciśnięcie wyłącznika. Silniki zaburtowe z rumplem i niektóre łodzie ze zdalnym sterowaniem są wyposażone w wyłącznik ściągacza linowego. Wyłącznik ściągacza linowego można zainstalować jako element wyposażenia zwykle na desce rozdzielczej lub z boku w pobliżu miejsca sterującego. Etykietka w pobliżu wyłącznika ściągacza linowego jest wzrokowym przypomnieniem dla operatora, aby przymocować ściągacz linowy do osobistego sprzętu unoszącego na wodzie (PFD) lub nadgarstka. pol 17

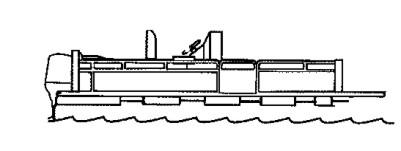

26 INFORMACJE OGÓLNE Linka ściągacza ma zazwyczaj cm (4 5 stóp) długości po rozciągnięciu, z jedną końcówką umożliwiającą umieszczenie w wyłączniku, a drugą końcówką zaopatrzoną w zatrzask do przymocowania do sprzętu PFD lub nadgarstka. Ściągacz linowy jest zwijany, aby maksymalnie skrócić jego długość w stanie spoczynku, w celu zminimalizowania prawdopodobieństwa splątania ze znajdującymi się w pobliżu przedmiotami. Możliwość rozciągania minimalizuje prawdopodobieństwo przypadkowego uruchomienia, gdyby sterujący chciał poruszać się w pobliżu swojego miejsca. Aby uzyskać krótszy ściągacz linowy, należy go owinąć wokół nadgarstka lub nogi albo zawiązać na nim węzeł. ATTACH LANYARD b RUN OFF a c a - b - c - Zatrzask linki ściągacza linowego Etykieta ściągacza linowego Wyłącznik ściągacza linowego Przed przejściem do informacji zawartych w dalszej części instrukcji należy zapoznać się z następującymi informacjami dotyczącymi bezpieczeństwa. Ważne informacje dotyczące bezpieczeństwa: Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego od swego miejsca na zbyt dużą odległość, uniemożliwiającą naciśnięcie wyłącznika. Może się to zdarzyć, jeśli sterujący wypadnie za burtę lub pozostając na pokładzie, oddali się od stanowiska sterowania na większą odległość. Wypadnięcie za burtę i przypadkowe wyrzucenie z łodzi jest bardziej prawdopodobne w niektórych typach łodzi, np. w przypadku niskoburtowych pontonów, łodzi do połowów, łodzi wyczynowych, łodzi do połowów obsługiwanych rumplem ręcznym. Wypadnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie na oparciu siedzenia albo górnej krawędzi nadburcia lub stanie w łódce przy prędkości ślizgowej, siedzenie na podwyższonych pokładach łodzi połowowych, rozwijanie prędkości ślizgowej na płytkiej wodzie lub tam, gdzie pod wodą znajduje się wiele przeszkód, zwolnienie uchwytu na kole sterowniczym lub uchwycie rumpla, gdy ten ciągnie w jedną stronę, picie alkoholu lub zażywanie narkotyków, lub wykonywanie brawurowych manewrów przy dużych prędkościach. Uruchomienie wyłącznika ściągacza linowego spowoduje niezwłoczne zatrzymanie silnika, ale łódź siłą bezwładności przepłynie jeszcze pewną odległość, zależnie od prędkości i ostrości zakrętu w momencie wyłączenia silnika. Łódź nie wykona jednak pełnego koła. Łódź płynąca siłą bezwładności może spowodować równie poważne obrażenia każdego znajdującego się na jej kursie, jak łódź z włączonym silnikiem. Zdecydowanie zalecane jest poinstruowanie pasażerów łodzi o właściwych procedurach uruchamiania i obsługi silnika na wypadek, gdyby musieli przejąć obsługę silnika w sytuacji awaryjnej (np. gdy sterujący zostanie przypadkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypadnie z łodzi, natychmiastowe wyłączenie silnika znacznie zmniejszy ryzyko obrażeń lub śmierci w razie potrącenia przez łódź. Należy zawsze dobrze przyczepić obydwa końce wyłącznika ściągacza linowego. 18 pol

27 ! OSTRZEŻENIE Siła hamowania wywołana przez przypadkowe lub niezamierzone uruchomienie wyłącznika może spowodować poważne obrażenia lub śmierć. Sterujący łodzią nigdy nie powinien opuszczać stanowiska sterującego bez uprzedniego odłączenia wyłącznika ściągacza linowego. Możliwe jest również przypadkowe lub niezamierzone uruchomienie wyłącznika podczas normalnej pracy silnika. Może to wywołać następujące potencjalnie niebezpieczne zdarzenia (jedno, kilka lub wszystkie z nich): Pasażerowie mogą zostać wyrzuceni do przodu z powodu nagłego przerwania ruchu łodzi do przodu - jest to szczególnie niebezpieczne dla siedzących na przedzie łodzi, gdyż mogą zostać wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą napędową. Utrata mocy i kontroli nad kierunkiem płynięcia na wzburzonym morzu, na wodzie z silnymi prądami lub przy silnym wietrze. Utrata kontroli przy dokowaniu. UTRZYMYWANIE WYŁĄCZNIKA ŚCIĄGACZA LINOWEGO ORAZ LINKI ŚCIĄGACZA W PRAWIDŁOWYM STANIE Przed każdym użyciem sprawdzić czy wyłącznik ściągacza linowego funkcjonuje prawidłowo. Uruchomić silnik, a następnie wyłączyć ciągnąc za linkę ściągacza. Jeśli nie nastąpi wyłączenie silnika, oddać wyłącznik do naprawy przed rozpoczęciem użytkowania łodzi. Przed każdym użyciem skontrolować wzrokowo linkę ściągacza, czy jest w dobrym stanie i czy nie ma na niej pęknięć, przecięć lub przetarć. Skontrolować, czy zatrzaski na końcach linki są w dobrym stanie. Wymienić uszkodzone lub zużyte linki ściągacza. Ochrona ludzi znajdujących się w wodzie PRZY ZWYKŁEJ PRĘDKOŚCI INFORMACJE OGÓLNE Osobie stojącej lub unoszącej się na wodzie bardzo trudno jest szybko uciec przed łodzią płynącą wprost na nią, nawet jeśli łódź porusza się z małą prędkością Płynąc przez obszar wodny, gdzie mogą znajdować się ludzie, należy zawsze zwolnić i zachować szczególną ostrożność. Zawsze, gdy łódź się porusza (dryfuje), a bieg silnika zewnętrznego jest jałowy, woda oddziaływuje na śrubę napędową, powodując jej obracanie się. W takiej sytuacji obroty śruby napędowej mogą spowodować poważne obrażenia. W NIERUCHOMEJ ŁODZI! OSTRZEŻENIE Obracająca się śruba napędowa, poruszająca się łódź lub jakiekolwiek twarde urządzenie przymocowane do łodzi może spowodować poważne obrażenia lub śmierć osób znajdujących się w wodzie. Jeśli ktokolwiek znajduje się w wodzie blisko łodzi, zawsze należy niezwłocznie wyłączyć silnik. pol 19

28 INFORMACJE OGÓLNE Przed zezwoleniem ludziom na pływanie lub przebywanie w wodzie w pobliżu łodzi, należy przełączyć silnik zewnętrzny na bieg jałowy i wyłączyć go. Komunikat o bezpieczeństwie pasażerów - łodzie pontonowe i łodzie pokładowe Zawsze, gdy łódź jest w ruchu, należy obserwować, gdzie znajdują się pasażerowie. Nie wolno pozwalać na to, aby pasażerowie stali lub używali siedzeń innych niż przeznaczone do płynięcia przy prędkości większej niż na biegu jałowym. Nagłe wyhamowanie łodzi, np. w wyniku zanurzenia w dużą falę lub kilwater lub gwałtownego ujęcia gazu, a także nagła zmiana kierunku łodzi może doprowadzić do wyrzucenia pasażerów przez przód łodzi. Człowiek, który wypadł przez przód łodzi między dwa pływaki może zostać potrącony przez silnik zaburtowy. ŁODZIE Z OTWARTYM PRZODEM POKŁADU Nie wolno przebywać na pokładzie na zewnątrz barierki, gdy łódź jest w ruchu. Wszyscy pasażerowie powinni się znajdować za przednią barierką lub osłoną. Osoby na pokładzie przednim mogą być łatwo wyrzucone za burtę; zwisające nogi osób siedzących na przedzie łodzi mogą być wciągnięte do wody przez falę ! OSTRZEŻENIE Siedzenie lub stanie w miejscu nie przeznaczonym dla pasażerów przy prędkościach większych niż prędkość minimalna może prowadzić do poważnych obrażeń lub śmierci. Nie należy zbliżać się do przedniej krawędzi pokładu lub podniesionych platform i pozostać na siedzeniu, gdy łódź jest w ruchu. ŁODZIE Z MONTOWANYMI Z PRZODU, PODWYŻSZONYMI SIEDZISKAMI WĘDKARSKIMI Nie należy korzystać z podwyższonych siedzisk do łowienia, gdy łódź porusza się z prędkością większą niż na biegu jałowym lub prędkości typowej dla połowów. Przy większych prędkościach należy siedzieć tylko na siedzeniach przeznaczonych do podróżowania. 20 pol

29 INFORMACJE OGÓLNE Każde nagłe i nieoczekiwane zredukowanie prędkości łodzi może spowodować wypadnięcie pasażera siedzącego na podwyższeniu Skoki przez fale i kilwater Pływanie łodziami rekreacyjnymi przez fale i kilwater jest naturalną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tak, że kadłub łodzi częściowo lub całkowicie wynurza się z wody, pojawia się pewne niebezpieczeństwo, zwłaszcza w momencie zanurzenia łodzi w wodzie Głównym zagrożeniem jest zmiana kierunku łodzi w trakcie skoku". Wtedy przy opadnięciu na powierzchnię wody łódź może gwałtownie skręcić i obrać nowy kierunek. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi.! OSTRZEŻENIE Skakanie przez fale lub kilwater może spowodować poważne obrażenia lub śmierć na skutek wyrzucenia z łodzi. Jeśli jest to możliwe, należy unikać skoków przez fale i kilwater. Skok łodzi przez falę lub kilwater może pociągnąć za sobą inne, rzadziej spotykane zagrożenie. Jeżeli podczas skoku dziób łodzi przechyli się wystarczająco do dołu, spadając może zanurzyć się na chwilę pod wodą. Spowoduje to niemal natychmiastowe zatrzymanie łodzi, a w rezultacie wyrzucenie pasażerów do przodu. Łódź może też gwałtownie zmienić kierunek. pol 21

30 Zderzenia z obiektami pod wodą INFORMACJE OGÓLNE Kierując łodzią na płytkich wodach lub tam, gdzie istnieje podejrzenie, że pod wodą występują przeszkody, które mogłyby uderzyć w silnik zaburtowy lub spód łodzi, należy zredukować prędkość i płynąć ostrożnie. Najlepszym sposobem na zminimalizowanie obrażeń u ludzi lub uszkodzeń łodzi na skutek uderzenia w unoszące się na wodzie obiekty lub przeszkody znajdujące się pod wodą jest kontrolowanie prędkości łodzi. W takich sytuacjach prędkość łodzi należy zredukować do minimalnej prędkości ślizgowej wynoszącej od 24 do 40 km/h (15 do 25 mil/h) Uderzenie obiektu podwodnego lub unoszącego się na powierzchni wody może spowodować niemożliwe do przewidzenia sytuacje niebezpieczne. Niektóre z tych sytuacji mogą mieć następujące skutki: Część silnika zaburtowego lub cały silnik może się oderwać i wbić w łódź. Łódź może gwałtownie skręcić. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi. Gwałtowne zmniejszenie prędkości. Spowoduje ono wyrzucenie pasażerów do przodu lub nawet za burtę. Uszkodzenie silnika i/lub łodzi na skutek uderzenia. Należy pamiętać, że najlepszym sposobem na zminimalizowanie obrażeń u ludzi lub uszkodzeń łodzi na skutek uderzenia jest kontrolowanie prędkości łodzi. W rejonach, w których występują przeszkody podwodne, należy utrzymywać minimalną prędkość ślizgową. Gdy łódź uderzy w obiekt podwodny, należy jak najszybciej wyłączyć silnik i sprawdzić, czy jego elementy nie zostały uszkodzone lub nie obluzowały się. Jeżeli doszło do uszkodzenia lub istnieje podejrzenie uszkodzenia silnika zaburtowego, należy go dostarczyć do autoryzowanego dealera celem dokonania dokładnego przeglądu i niezbędnych napraw. Należy również dokonać przeglądu łodzi i sprawdzić, czy nie ma pęknięć kadłuba lub pawęży, i czy nigdzie nie przecieka woda. Używanie uszkodzonego silnika zaburtowego może spowodować dalsze uszkodzenia innych jego części lub może utrudnić sterowanie łodzią. Jeżeli konieczne jest kontynuowanie pływania, należy znacznie zmniejszyć prędkość.! OSTRZEŻENIE Eksploatacja silnika lub łodzi uszkodzonej na skutek zderzenia grozi zniszczeniem łodzi, poważnymi obrażeniami lub śmiercią. Jeżeli łódź doświadczy jakiegokolwiek uderzenia, autoryzowany dystrybutor Mercury Marine powinien zbadać i naprawić łódź lub zespół napędowy. 22 pol

31 Instrukcja bezpieczeństwa dla silników zaburtowych sterowanych ręcznie Żadna osoba ani żaden ładunek nie powinny znajdować się bezpośrednio przed silnikiem zaburtowym, gdy łódź jest w ruchu. Jeżeli łódź uderzy w podwodną przeszkodę, silnik zaburtowy podskoczy", co może poważnie zranić osobę znajdującą się w jego pobliżu. MODELE ZE ŚRUBAMI ZACISKOWYMI: Niektóre silniki zaburtowe są wyposażone w śruby zaciskowe obejmy pawęży. Użycie samych śrub zaciskowych obejmy pawęży nie wystarczy, aby właściwie i bezpiecznie przymocować silnik zaburtowy do pawęży. Właściwy montaż silnika zaburtowego obejmuje przymocowanie go śrubami do pawęży przez przewiercone otwory. Zob. Montaż - montowanie silnika zaburtowego., aby uzyskać szczegółowe informacje na temat montażu.! OSTRZEŻENIE Wadliwe zamontowanie silnika zaburtowego może spowodować jego oderwanie od pawęży łodzi, co może doprowadzić do uszkodzeń mienia, poważnych obrażeń lub śmierci. Przed rozpoczęciem eksploatacji silnik zaburtowy musi być właściwie zamontowany za pomocą odpowiedniego sprzętu do montażu. Nie należy rozwijać większej prędkości niż prędkość na biegu jałowym na wodach, gdzie mogą znajdować się podwodne przeszkody, jeżeli silnik zaburtowy nie jest właściwie przymocowany do pawęży. Jeżeli łódź uderzy w przeszkodę przy prędkości ślizgowej, a silnik zaburtowy nie będzie bezpiecznie zamocowany do pawęży, silnik może odpaść od pawęży i wpaść do łodzi. Emisja spalin UWAGA! GROŹBA ZATRUCIA TLENKIEM WĘGLA Spaliny wydzielane przez wszystkie silniki wewnętrznego spalania zawierają tlenek węgla. Dotyczy to silników zaburtowych, rufowych oraz wewnętrznych, jak również generatorów do zasilania wyposażenia łodzi. Tlenek węgla jest gazem śmiertelnie trującym, bezwonnym, bezbarwnym i bez smaku. Do wczesnych symptomów zatrucia tlenkiem węgla, których nie należy mylić z chorobą morską, zatruciem lub upojeniem alkoholowym, należy ból głowy, zawroty głowy, senność i nudności.! OSTRZEŻENIE Tlenek węgla może spowodować utratę przytomności, uszkodzenie mózgu lub śmierć. Łódź powinna być dobrze przewietrzona podczas spoczynku i uruchamiania, aby uniknąć długiego wystawienia na tlenek węgla. WŁAŚCIWA WENTYLACJA INFORMACJE OGÓLNE W celu pozbycia się spalin należy wentylować część łodzi przeznaczoną dla pasażerów, otwierać kurtyny boczne lub przednie luki Przykład pożądanego przepływu powietrza przez łódź. pol 23

32 INFORMACJE OGÓLNE SŁABA WENTYLACJA Podczas żeglowania z wiatrem i/lub w pewnych warunkach wietrznych do stale osłoniętych lub osłoniętych brezentem kabin lub kokpitów przy niewystarczającej wentylacji może dostawać się tlenek węgla. Dlatego w łodzi należy zamontować jeden lub więcej detektorów tlenku węgla. Choć są to rzadkie przypadki, w bezwietrzne dni osoby pływające w pobliżu lub przebywające na stojącej łodzi z włączonym silnikiem mogą zostać narażone na kontakt z tlenkiem węgla w niebezpiecznym stężeniu. GDY ŁÓDŹ JEST NIERUCHOMA a b a - b - Uruchamianie silnika w łodzi zacumowanej w zamkniętym pomieszczeniu Cumowanie w pobliżu innej łodzi z pracującym silnikiem GDY ŁÓDŹ JEST W RUCHU a b a - b - Obsługa łodzi przy zbyt wysoko podniesionym dziobie Obsługa łodzi przy zamkniętych lukach przednich Wybór akcesoriów do silnika zaburtowego Specjalnie dla potrzeb tego silnika zewnętrznego zaprojektowano i przetestowano oryginalne akcesoria Mercury Precision lub Quicksilver Accessories. Akcesoria te można nabyć u dealerów Mercury Marine. WAŻNE: Przed montażem akcesoriów należy się skonsultować z dealerem. Nieprawidłowe stosowaniu akcesoriów lub wykorzystanie niezatwierdzonych akcesoriów może spowodować uszkodzenie produktu. Niektóre akcesoria nie produkowane lub nie sprzedawane przez Mercury Marine nie zostały zaprojektowane w sposób zapewniający bezpieczne ich używanie z silnikiem zewnętrznym lub systemem obsługi silnika zewnętrznego. W przypadku wszystkich akcesoriów należy zaopatrzyć się i zapoznać z instrukcją montażu, obsługi i konserwacji tych akcesoriów. Zalecenia dotyczące bezpiecznego pływania łodzią Aby bezpiecznie korzystać z dróg wodnych, należy zapoznać się z wszystkimi miejscowymi, krajowymi i innymi właściwymi przepisami i ograniczeniami dotyczącymi żeglugi, a także wziąć pod uwagę następujące wskazówki. 24 pol

33 Należy znać przepisy prawa wodnego i je przestrzegać. Zalecane jest, aby wszyscy sterujący łodzią ukończyli szkolenie BHP z zakresu pływania łodzią. W Stanach Zjednoczonych kursy prowadzone są przez: Służbę Pomocniczą Straży Wybrzeża USA, Power Squadron, Czerwony Krzyż i urząd nadzorujący żeglugę w danym stanie lub regionie. Aby uzyskać dodatkowe informacje w Stanach Zjednoczonych, prosimy zadzwonić do Boat U.S. Foundation BOAT (2628). Należy wykonywać kontrole w zakresie bezpieczeństwa i przeprowadzać wymaganą konserwację. Systematycznie wykonywać czynności określone harmonogramem i wykonywać wszelkie naprawy w sposób prawidłowy. Przeprowadzać kontrolę pokładowego sprzętu bezpieczeństwa. Oto kilka sugestii odnośnie typów wyposażenia bezpieczeństwa, które należy zabrać w rejs: Atestowane gaśnice Urządzenia sygnalizacyjne: latarka, rakiety lub flary, flaga i gwizdek lub sygnalizator dźwiękowy Narzędzia konieczne dla drobnych napraw Kotwica oraz dodatkowa lina kotwiczna Ręczna pompa zęzowa oraz dodatkowe korki spustowe. Woda do picia Radio Wiosło łopatkowe lub zwykłe Zapasowa śruba napędowa, piasty oporowe i odpowiedni klucz Zestaw pierwszej pomocy oraz instrukcje Pojemniki wodoodporne Zapasowe wyposażenie sterowania, baterie, żarówki i bezpieczniki Kompas i mapa lub mapa morska regionu Osobisty sprzęt unoszący na wodzie (1 zestaw na każdą osobę znajdującą się na łodzi) Obserwować oznaki zmiany pogody i unikać pływania przy złej pogodzie i niespokojnym morzu. Należy powiadomić kogoś o kierunku wyprawy i szacowanym czasie powrotu. Wsiadanie pasażerów. Silnik łodzi należy zatrzymać, gdy wsiadają lub wysiadają z niej pasażerowie lub gdy znajdują się oni w tylnej części (w pobliżu rufy) łodzi. Przełączenie silnika na bieg jałowy nie jest wystarczające. Należy stosować kamizelki i koła ratunkowe. Federalne prawo wymaga, aby była to zatwierdzona przez Straż Ochrony Wybrzeża USA kamizelka ratunkowa (osobisty sprzęt unoszący na wodzie), właściwe dopasowana i łatwo dostępna dla każdej osoby na pokładzie, łącznie z poduszką lub kołem ratunkowym. Zalecamy, aby każda osoba w trakcie przebywania na łodzi przez cały czas nosiła kamizelkę ratunkową. Należy przeszkolić inną osobę w zakresie sterowania łodzią. Co najmniej jedną osobę spośród pasażerów należy przeszkolić w zakresie podstaw uruchamiania i obsługi silnika oraz sterowania łodzią, na wypadek gdyby sterujący utracił zdolność kierowania łodzią lub wypadł za burtę. Nie przeciążać łodzi. INFORMACJE OGÓLNE pol 25

34 Dla większości łodzi wyznaczono i podano w ateście maksymalne obciążenie (ładowność)(informacje zawiera znajdująca się na łodzi plakietka z danymi dotyczącymi ładowności). Zapoznać się z ograniczeniami dotyczącymi obsługi i ładowności łodzi. Dowiedzieć się, czy łódź będzie unosić się na wodzie, jeśli jest pełna wody. Jeżeli masz wątpliwości, skontaktuj się z autoryzowanym dealerem Mercury Marine lub producentem łodzi. Sprawdzić, czy wszyscy pasażerowie są prawidłowo rozmieszczeni. Nie należy pozwalać na siadanie lub stawanie na żadnej z części łodzi, która nie jest do tego przeznaczona. Obejmuje to tylne powierzchnie siedzeń, górne krawędzi nadburcia, dziób, pomosty, podniesione siedzenia do łowienia ryb i wszelkie obrotowe siedzenia do łowienia ryb. Pasażerom nie wolno siedzieć ani podróżować w żadnym miejscu, w którym nagłe nieoczekiwanie przyspieszenie, nagłe zatrzymanie, nieoczekiwana utrata panowania nad łodzią lub nagły ruch łodzi mógłby spowodować wyrzucenie kogoś za burtę lub do łodzi. Przed wyruszeniem sprawdzić, czy wszyscy pasażerowie zajęli swoje miejsca. Nigdy nie obsługiwać łodzi pod wpływem alkoholu lub środków odurzających. Jest to prawnie zabronione. Alkohol, leki lub narkotyki obniżają zdolność właściwej oceny sytuacji i szybkiego reagowania. Zapoznać się z obszarem akwenu wodnego i unikać miejsc niebezpiecznych. Należy zachować ostrożność. Sterujący łodzią odpowiada prawnie za prowadzenie stałej obserwacji wzrokowej i nasłuchu. Sterujący musi mieć niezakłóconą niczym widoczność, szczególnie w kierunku do przodu. Pasażerowie, ładunek lub siedzenia do połowów nie mogą zasłaniać sterującemu pola widzenia, gdy łódź płynie z prędkością wyższą, niż na wolnych obrotach lub prędkością ślizgową. Obserwować innych, wodę i kilwater. Nigdy nie prowadzić łodzi bezpośrednio za narciarzem wodnym. Łódź poruszająca się z prędkością 40 km/h (25 mil na godzinę) wyprzedzi narciarza wodnego, który upadł do wody 61 m (200 stóp) przed łodzią w czasie 5 sekund. Należy uważać na osoby przewrócone na nartach wodnych. Gdy łodzi używa się do holowania narciarza wodnego lub podobnego sportu, w sytuacji gdy narciarz przewróci się, wracając po niego należy tak ustawić łódź, by narciarz znajdował się po stronie sterującego łodzią. Sterujący powinien cały czas obserwować osobę w wodzie; nie wolno podpływać tyłem do osób na nartach wodnych ani żadnych innych osób znajdujących się w wodzie. Należy zgłaszać wszelkie wypadki. INFORMACJE OGÓLNE Jeżeli łódź uczestniczyła w wypadku, sterujący jest prawnie zobowiązany do złożenia raportu z wypadku w odpowiedniej jednostce nadzorującej żeglugę. Wypadek z udziałem łodzi należy zgłosić, jeżeli 1) są ofiary śmiertelne lub mogą być ofiary śmiertelne, 2) obrażenia osób wymagają pomocy medycznej wykraczającej poza pierwszą pomoc, 3) uszkodzone zostały łodzie lub inne obiekty, a wartość szkód przekracza 500 dolarów lub 4) nastąpiło całkowite zniszczenie łodzi. O pomoc należy zwrócić się do pracowników miejscowego posterunku. 26 pol

35 - Zapisanie numeru seryjnego INFORMACJE OGÓLNE Należy zapisać i zachować numer seryjny. Numer seryjny znajduje się na silniku zaburtowym (patrz ilustracja). a d Model Number XXXXXXX Serial Number XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX H Me PL rc ury Marine Brunswick Corp. Made in Japan B XX b c a - b - c - d - Numer seryjny Oznaczenie modelu Rok produkcji Znak Certified Europe (CE) (jeśli dotyczy) Dane techniczne 40 FourStroke Modele 40 Moc w KM 40 Kilowaty 29,8 Zakres obr./min przy całkowicie otwartej przepustnicy obr./min. Obroty jałowe na biegu do przodu 800 ± 25 obr./min Liczba cylindrów 3 Objętość skokowa cylindra 747 cm sześc. (45,6 cali sześc.) Średnica cylindra 65 mm (2,559 cala) Skok 75 mm (2,953 cala) Luz zaworowy (silnik zimny) Zawór dolotowy 0,15-0,25 mm ( cala) Zawór wydechowy 0,25-0,35 mm (0,010 0,014 cala) Zalecana świeca zapłonowa Modele z gaźnikiem NGK DPR6EA-9 Szczelina świecy zapłonowej 0,9 mm (0,035 cala) Przełożenie 2,00:1 Zalecana benzyna Patrz Paliwo i olej Zalecany olej Patrz Paliwo i olej pol 27

36 INFORMACJE OGÓLNE Modele 40 Ilość oleju w skrzyni biegów Pojemność olejowa silnika 440 ml (14,9 uncji obj.) 3,0 L (3 qt) Części silnika l m k j n a b c i h g q o p d e f a - b - c - d - e - f - g - h - i - j - k - l - m - n - o - p - q - Pokrętło wspomagania odchyłu Obejmy pawęży Korek spustowy oleju Główny wlot wody chłodzącej Skrzynia biegów Zaczep trymowania Płyta antywentylacyjna Obudowa wału napędowego Otwór wskaźnika pompy wodnej Pokrywa dolna Pokrywa górna Dźwignia zmiany biegów Wyłącznik silnika Pokrętło regulacji tarcia przepustnicy Wyłącznik ściągacza linowego Dźwignia regulacji tarcia mechanizmu sterowego Dźwignia blokady odchylania 28 pol

37 TRANSPORT Przewożenie łodzi/silnika zaburtowego na przyczepie Łódź należy umieścić na przyczepie tak, aby silnik zaburtowy był skierowany w dół (pozycja pionowa, robocza). Jeżeli wymagany jest dodatkowy prześwit pod pojazdem, silnik należy unieść do góry za pomocą specjalnego mechanizmu podnośnikowego. W celu uzyskania szczegółowych zaleceń należy zwrócić się do lokalnego dealera. W przypadku jazdy po przejazdach kolejowych, drogach dojazdowych i podskakiwania przyczepy na nierównościach konieczny jest większy prześwit pod przyczepą WAŻNE: Nie należy liczyć na to, że system wspomagania trymowania/odchylania lub podpórka odchylania zapewni właściwy prześwit pod przyczepą. Podpórka odchylania silnika zaburtowego nie jest przeznaczona do podtrzymywania silnika podczas przewożenia go na przyczepie. pol 29

38 Zalecenia dotyczące paliwa WAŻNE: Zastosowanie niewłaściwej benzyny może spowodować uszkodzenie silnika. Uszkodzenie silnika spowodowane zastosowaniem niewłaściwej benzyny traktowane jest jako niewłaściwe użycie silnika i spowodowane tym uszkodzenia nie będą objęte ograniczoną gwarancją. LICZBA OKTANOWA PALIWA Silniki Mercury Marine będą działać poprawnie przy zastosowaniu głównych marek benzyn bezołowiowych, spełniających poniższe wymagania: USA i Kanada o minimalnej liczbie oktanowej 87 (R+M)/2. Dopuszczalne jest również stosowanie benzyny Premium [92 (R+M)/2 oktany]. Nie stosować benzyny ołowiowej. Poza USA i Kanadą o minimalnej liczbie oktanowej 90 RON. Dopuszczalne jest również stosowanie benzyny Premium (98 RON). Jeśli brak jest benzyny bezołowiowej, stosować główne marki benzyny z ołowiem. ZASTOSOWANIE BENZYN O ZMIENIONEJ FORMULE (NATLENIANYCH) (TYLKO USA) Benzyna tego typu wymagana jest w pewnych regionach USA. Dwa rodzaje utleniaczy wykorzystywane w tego typu paliwach to alkohol (etanol) lub eter (MTBE lub ETBE). Jeśli na danym obszarze utleniaczem stosowanym w benzynie jest etanol, patrz: Benzyny zawierające alkohol. Takie benzyny o zmienionej formule są dopuszczone do zastosowania w silnikach Mercury Marine. BENZYNY ZAWIERAJĄCE ALKOHOL Jeśli benzyna sprzedawana w danym regionie zawiera metanol (alkohol metylowy) albo etanol (alkohol etylowy), należy mieć świadomość pewnych negatywnych zjawisk, które mogą wystąpić. Zjawiska te są groźniejsze w przypadku metanolu. Zwiększanie udziału alkoholu w paliwie może również pogarszać te negatywne zjawiska. Niektóre z tych problemów są spowodowane tym, że alkohol znajdujący się w benzynie może pochłaniać wilgoć z powietrza, co prowadzi do powstania mieszaniny wody i alkoholu, która oddziela się od benzyny w zbiorniku paliwa. Elementy układu paliwowego w silnikach Mercury Marine są odporne na działanie alkoholu w ilości do 10% w benzynie. Nie wiemy, jaką procentową zawartość alkoholu w paliwie może wytrzymać układ paliwowy łodzi. Aby uzyskać dokładne zalecenia na temat części układu paliwowego (baków, przewodów i łączników), należy skontaktować się z producentem łodzi. Należy mieć świadomość tego, że benzyny zawierające alkohol mogą spowodować nasilenie poniższych zjawisk: Korozja części metalowych Zużycie części gumowych i z tworzywa sztucznego Przenikanie paliwa przez przewody gumowe. Trudności podczas uruchamiania i eksploatacji. PALIWO I OLEJ! OSTRZEŻENIE Wyciek paliwa stwarza zagrożenie pożarem lub wybuchem, co może być przyczyną poważnych obrażeń lub śmierci. Systematycznie należy sprawdzać, czy podzespoły układu paliwowego są szczelne, czy nie są zmiękczone, stwardniałe, spęczniałe lub nie wykazują śladów korozji, szczególnie po okresie przechowywania. Każdy objaw wycieku lub uszkodzenia wymaga wymiany części przed dalszą eksploatacją silnika. Ze względu na możliwe negatywne działanie alkoholu w benzynie, zalecane jest stosowanie, wszędzie tam gdzie to możliwe, jedynie benzyny nie zawierającej alkoholu. Jeśli dostępna jest tylko benzyna zawierająca alkohol lub jeśli nie ma informacji o zawartości alkoholu, wymagane jest zwiększenie częstotliwości kontroli pod katem wycieków lub zjawisk nietypowych. 30 pol

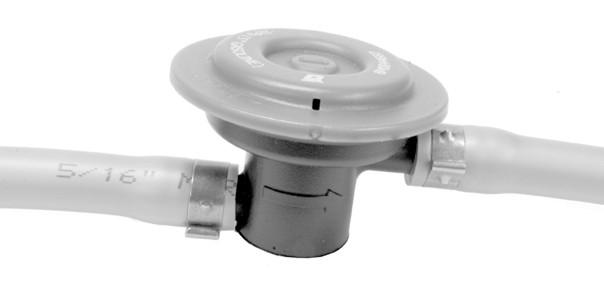

39 PALIWO I OLEJ WAŻNE: W przypadku eksploatowania silnika Mercury Marine z benzyną zawierającą alkohol należy unikać przechowywania benzyny w zbiorniku paliwa przez dłuższe okresy czasu. Długie okresy przechowywania, typowe dla łodzi, stwarzają wyjątkowe problemy. W samochodach benzyny zawierające alkohol są zwykle zużywane, nim zaabsorbują dostateczną ilość wilgoci, która mogłaby wywołać problemy; łodzie natomiast często pozostają nieużywane wystarczająco długo, aby fazy paliwa rozdzieliły się. Dodatkowo w czasie magazynowania może dochodzić do korozji wewnętrznej, jeśli alkohol zmyje ochronny film olejowy z wewnętrznych części. Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Wymagane dla silników zaburtowych na sprzedaż, sprzedanych lub oferowanych w sprzedaży na terenie USA. Agencja Ochrony Środowiska (EPA) wymaga, aby każdy silnik zaburtowy wyprodukowany po 1 stycznia 2009 r. był wyposażony w główny przewód paliwowy o niskim stopniu przesiąkania, łączący zbiornik paliwa z silnikiem zaburtowym. Przewód o niskim stopniu przesiąkania USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekraczający 15/gm²/24 godz. z paliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód paliwowy do zastosowania w łodziach. Wymogi EPA dotyczące przenośnych zbiorników paliwa pod ciśnieniem Agencja Environmental Protection Agency (EPA) wymaga, by przenośne układy paliwowe wyprodukowane po 1 stycznia 2011 do użytku z silnikami zaburtowymi były całkowicie szczelne (pod ciśnieniem) do ciśnienia wynoszącego 34,4 kpa (5,0 psi). Niniejsze zbiorniki mogą zawierać: Wlot powietrza, który otwiera się w momencie powstania podciśnienia w zbiorniku. Wylot powietrza, który otwiera się jeśli ciśnienie przekracza 34,4 kpa (5,0 psi). Wymogi dotyczące zaworów dozujących paliwo (FDV) Jeśli wykorzystywany jest zbiornik paliwa pod ciśnieniem wymagane jest zamontowanie zaworu dozującego paliwo w przewodzie paliwowym pomiędzy zbiornikiem paliwa a pompką paliwa. Zawór dozujący paliwo nie pozwala, by paliwo pod ciśnieniem dostało się do silnika powodując zalanie układu paliwowego lub rozlanie paliwa. Zawór dozujący paliwo jest wyposażony w ręczne zwolnienie. Ręczne zwolnienie może zostać użyte (wepchnięte), by otworzyć (ominąć) zawór w przypadku zablokowania paliwa w zaworze. a b a - b - c - Zawór dozujący paliwo zamontowany w przewodzie paliwa pomiędzy zbiornikiem paliwa a pompką paliwa Ręczne zwolnienie Otwory wentylacyjne/odprowadzające wodę c Przenośny zbiornik paliwa pod ciśnieniem firmy Mercury Marine Firma Mercury Marine wyprodukowała nowy przenośny zbiornik paliwa pod ciśnieniem spełniający wymogi agencji EPA. Niniejsze zbiorniki paliwa są dostępne jako akcesorium lub jako wyposażenie określonych modeli z przenośnymi silnikami zaburtowymi. pol 31

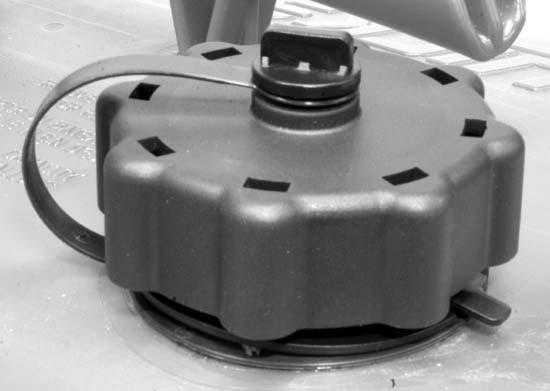

40 CECHY SPECJALNE PRZENOŚNEGO ZBIORNIKA PALIWA Zbiornik paliwa jest wyposażony w dwudrożny zawór, który umożliwia dopływ powietrza gdy paliwo jest zasysane do silnika oraz otwiera się do atmosfery w momencie, gdy ciśnienie wewnętrzne w zbiorniku przekracza 34,4 kpa (5,0 psi). Charakterystyczne syczenie może być słyszalne w czasie wypuszczania ciśnienia do atmosfery. Jest to normalne zjawisko. Zbiornik paliwa jest wyposażony w zawór dozujący paliwo, który nie pozwala, by paliwo pod ciśnieniem dostało się do silnika powodując zalanie układu paliwowego lub rozlanie paliwa. Podczas zakręcania korka wlewu paliwa obracać korkiem w prawo, do czasu usłyszenia charakterystycznego kliknięcia. Oznacza to, że korek jest dokręcony. Wbudowany element zapobiega przekręceniu. Zbiornik paliwa jest wyposażony w ręczną śrubę odpowietrzającą, która powinna być dokręcona w czasie transportu, a odkręcona w czasie pracy i odkręcania korka. Ponieważ uszczelnione zbiorniki paliwa nie posiadają wentylacji będą się rozszerzały i kurczyły wraz z rozszerzaniem i kurczeniem się paliwa zgodnie z cyklami nagrzewania/chłodzenia powietrza zewnętrznego. Jest to normalne zjawisko. OKRĘCANIE KORKA WLEWU PALIWA PALIWO I OLEJ a b a - b - c - Korek wlewu paliwa Ręczna śruba odpowietrzająca Zapadka blokująca WAŻNE: Zbiornik może być pod ciśnieniem. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie przed otwarciem. 1. Otworzyć ręczną śrubę odpowietrzającą znajdującą się na korku wlewu paliwa. 2. Obracać korkiem do momentu, gdy zetknie się z zapadką blokującą. 3. Wcisnąć zapadkę blokującą. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie. 4. Ponownie nacisnąć zapadkę blokującą i odkręcić korek. INFORMACJE DOTYCZĄCE UŻYTKOWANIA PRZENOŚNEGO ZBIORNIKA PALIWA POD CIŚNIENIEM 1. Podczas zakręcania korka wlewu paliwa obracać korkiem w prawo, do czasu usłyszenia charakterystycznego kliknięcia. Oznacza to, że korek jest dokręcony. Wbudowany element zapobiega przekręceniu. 2. Odkręcić ręczną śrubę odpowietrzającą na korku w czasie pracy i odkręcania korka. Do transportu należy zakręcić śrubę. 3. Przewody paliwowe wyposażone w szybkozłączki: odłączyć przewód paliwa od silnika lub zbiornika, gdy nie jest użytkowany. 4. Postępować zgonie z procedurą Napełnianie zbiornika paliwa podczas uzupełniania paliwa. c 32 pol

41 Napełnianie zbiornika paliwa PALIWO I OLEJ! OSTRZEŻENIE Zapalenie się lub wybuch benzyny grozi kalectwem lub śmiercią. Zachować ostrożność podczas tankowania paliwa. Należy zawsze wyłączać silnik; nie wolno palić papierosów ani dopuszczać do obecności iskier lub płomienia w pobliżu miejsca napełniania zbiorników paliwa. Zbiorniki paliwa należy napełniać na otwartej przestrzeni, z dala od źródeł ciepła, iskier i otwartego ognia. Aby napełnić zbiorniki przenośne, należy zdjąć je z łodzi. Przed napełnianiem zbiorników paliwa należy zawsze zatrzymać silnik. Nie wolno napełniać zbiorników paliwa do pełna. Należy pozostawić przestrzeń równą około 10% pojemności zbiornika nienapełnioną. Paliwo zwiększa swą objętość wraz ze wzrostem temperatury i w przypadku całkowitego napełnienia zbiornika może wyciec pod działaniem ciśnienia. UMIESZCZANIE PRZENOŚNEGO ZBIORNIKA PALIWA NA ŁODZI Umieścić zbiornik paliwa na łodzi, tak aby podczas zwykłej eksploatacji łodzi odpowietrznik znajdował się powyżej poziomu paliwa. Zalecenia dotyczące oleju silnikowego Do stosowania w każdej temperaturze zalecany jest atestowany przez NMMA FC-W olej silnikowy do silników czterosuwowych SAE 10W-30. Jeśli preferowany jest olej w postaci mieszanki syntetycznej, należy zastosować olej w postaci mieszanki syntetycznej do czterosuwowych silników zaburtowych Mercury lub Quicksilver SAE 25W-40. Jeśli zalecane atestowane przez NMMA FC-W oleje do silników zaburtowych Mercury lub Quicksilver nie są dostępne, należy stosować atestowany przez FC-W olej do czterosuwowych silników zaburtowych, pochodzący od jednego z wiodących producentów. pol 33

42 PALIWO I OLEJ WAŻNE: Stosowanie olejów niezawierających detergentów, mieszanek o różnej lepkości (innych niż atestowany przez NMMA FC-W olej Mercury lub Quicksilver albo atestowany przez NMMA FC-W olej do silników zaburtowych czterosuwowych o podobnej lepkości, pochodzący od jednego z wiodących producentów), olejów syntetycznych, olejów o niskiej jakości oraz olejów zawierających dodatki stałe nie jest zalecane. F C a b Lepkość oleju silnikowego zalecana przez SAE (Stowarzyszenie Inżynierów Samochodowych) a - Oleju w postaci syntetycznej mieszanki do zaburtowych silników czterosuwowych Mercury lub Quicksilver SAE można używać w temperaturach podanych powyżej 4 (40 F) b - Olej silnikowy czterosuwowych do silników zaburtowych Mercury lub Quicksilver SAE 10W-30 jest zalecany do użytku w każdej temperaturze Sprawdzanie i uzupełnianie oleju silnikowego WAŻNE: Nie napełniać nadmiernie. Podczas sprawdzania oleju silnik zaburtowy musi być ustawiony pionowo (nieodchylony). 1. Wyłączyć silnik. Ustawić silnik zaburtowy w pozycji eksploatacyjnej poziomej. Zdjąć górną pokrywę. 2. Podnieść rączkę i wyciągnąć pręt wskaźnika poziomu. Wytrzeć czystą szmatką lub ręcznikiem i włożyć go z powrotem do końca. 3. Wyciągnąć ponownie wskaźnik i sprawdzić poziom oleju. Jeżeli poziom oleju jest niski, należy zdjąć korek wlewu i wlać zalecany olej, nie przekraczając maksymalnego poziomu oleju. WAŻNE: Należy sprawdzić, czy olej nie jest zanieczyszczony. Olej zanieczyszczony wodą ma mleczny kolor, olej zanieczyszczony paliwem wydziela silny zapach paliwa. Jeśli zauważone zostanie zanieczyszczenie oleju, silnik należy przekazać do przeglądu. 34 pol

43 PALIWO I OLEJ 4. Pręt wskaźnika oleju należy włożyć z powrotem do końca, a następnie opuścić rączkę, blokując wskaźnik. Założyć i mocno dokręcić korek wlewu oleju. c d a b a - b - c - d - Poziom pełny" Poziom do uzupełnienia" Prętowy wskaźnik oleju Korek wlewu oleju pol 35

44 FUNKCJE I ELEMENTY STEROWANIA System ostrzegawczy modele z rozrusznikiem ręcznym System ostrzegawczy silnika zaburtowego obejmuje ostrzegawcze urządzenie sygnalizacyjne znajdujące się pod rączką rumpla. a - Sygnalizator dźwiękowy ostrzegawczy poniżej rączki rumpla a DZIAŁANIE SYSTEMU OSTRZEGAWCZEGO Dźwiękowy sygnalizator ostrzegawczy wydaje ciągły sygnał lub przerywane krótkie sygnały dźwiękowe; obroty silnika są wtedy zmniejszane do 2000 obr./min. Stanowi to dla sterującego informację, która pozwala na zidentyfikowanie poniżej przedstawionych sytuacji. System ostrzegawczy Funkcja Dźwięk Opis Nadmiernie wysoka temperatura silnika Ciągły Przegrzanie silnika Niskie ciśnienie oleju Przerywane krótkie sygnały dźwiękowe Niskie ciśnienie oleju PRZEGRZANIE SILNIKA Jeżeli nastąpi przegrzanie, należy natychmiast zredukować prędkość przepustnicy do biegu jałowego. Należy przestawić silnik zaburtowy na bieg jałowy i sprawdzić, czy z otworu wskaźnika pompy wodnej wypływa ciągły strumień wody Jeżeli z otworu wskaźnika pompy wodnej nie wypływa woda lub jej strumień jest przerywany, należy wyłączyć silnik i sprawdzić, czy otwory poboru wody chłodzącej nie są zatkane. Jeżeli nie stwierdzono zablokowania otworów, może to wskazywać na zablokowanie systemu chłodzenia lub uszkodzenie pompy wodnej. W takim wypadku należy zwrócić się do sprzedawcy z prośbą o sprawdzenie stanu silnika zaburtowego. Praca przegrzanego silnika spowoduje jego uszkodzenie. Jeżeli z otworu wskaźnika pompy wodnej wydobywa się ciągły strumień wody, a mimo to silnik w dalszym ciągu przegrzewa się, należy skontaktować się ze swoim dealerem. Praca przegrzanego silnika spowoduje jego uszkodzenie. UWAGA: Jeżeli nastąpi przegrzanie silnika, a łódź znajduje się na mieliźnie, należy wyłączyć silnik i pozwolić na jego ostygnięcie. Pozwoli to na uzyskanie dodatkowego czasu pracy silnika przy niewielkiej prędkości (na biegu jałowym) zanim silnik ponownie zacznie się przegrzewać. 36 pol

45 FUNKCJE I ELEMENTY STEROWANIA NISKIE CIŚNIENIE OLEJU System ostrzegawczy włączy się w przypadku nadmiernego spadku ciśnienia oleju. Przede wszystkim należy wyłączyć silnik i sprawdzić poziom oleju. W razie potrzeby należy dolać oleju. Jeżeli utrzymywany jest zalecany poziom oleju, a sygnalizator ostrzegawczy pomimo tego wydaje dźwięki, należy skontaktować się z dealerem. Pomimo, że prędkość silnika zmniejszy się do 2000 obr./min., silnik należy wyłączyć. Informacje o produkcie SmartCraft Dla tego silnika zaburtowego można dokupić pakiet przyrządów Mercury SmartCraft. Pakiet przyrządów pokazuje m.in. obroty silnika, temperaturę chłodziwa, ciśnienie oleju, ciśnienie wody, napięcie akumulatora, zużycie paliwa i czas pracy silnika. Pakiet przyrządów SmartCraft może być również wykorzystany do diagnostyki zabezpieczenia silnika. Pakiet przyrządów pokaże krytyczne wartości danych informujących o wadliwej pracy silnika oraz potencjalnych problemach. Ręczny układ odchylania Modele łodzi bez wspomagania trymowania wyposażone są w system wspomagania odchyłu, który pomaga sterującemu w odchylaniu i blokowaniu silnika zaburtowego w dowolnej pozycji w zakresie od pełnego odchylenia ku dołowi do całkowitego odchylenia ku górze. Układ odchylania działa na biegu jałowym oraz przy wyłączonym silniku. Przed włączeniem silnik zaburtowy należy zablokować w pozycji odchylonej, przestawiając dźwignię blokowania odchylania w pozycję blokady/roboczej..! OSTRZEŻENIE Włączenie silnika bez wcześniejszego załączenia dźwigni blokującej odchylanie może doprowadzić do poważnych obrażeń lub śmierci. Silnik zaburtowy może odchylić się na zewnątrz podczas zmniejszania prędkości lub obracać się w przeciwnym kierunku, powodując utratę kontroli nad łodzią. Zawsze przed uruchomieniem blokować silnik zaburtowy w położeniu roboczym. PODSTAWOWE CZYNNOŚCI ZWIĄZANE Z ODCHYLANIEM SILNIKA Przestawić dźwignię blokowania odchylania w pozycję odchylania. Odchylić silnik zaburtowy w żądaną pozycję i zablokować go poprzez pociągnięcie dźwigni blokującej odchylanie do tyłu, w pozycję blokady. a b a - b - Pozycja odchylona Pozycja zablokowana pol 37

46 FUNKCJE I ELEMENTY STEROWANIA PŁYWANIE PO PŁYTKIEJ WODZIE Podczas pływania na płytkiej wodzie silnik zaburtowy można ustawić i zablokować w pozycji odchylonej pod większym kątem. Płynąc po płytkiej wodzie, gdy silnik znajduje się w pozycji odchylonej pod większym kątem, należy prowadzić łódź z małą prędkością. Należy pamiętać o utrzymywaniu otworów wlotowych wody chłodzącej pod wodą i kontroli odpływu wody przez wziernik pompy wodnej ODCHYLANIE SILNIKA ZABURTOWEGO W POZYCJĘ PEŁNEGO ODCHYLENIA W GÓRĘ 1. Wyłączyć silnik. Przestawić dźwignię blokowania odchylania w pozycję odchylania. Chwycić uchwyt pokrywy silnika i unieść silnik w pozycję pełnego odchylenia w górę. Zablokować silnik, przesuwając dźwignię blokowania odchyłu w pozycję zablokowaną/roboczą Załączyć podpórkę odchylania, obracając pokrętło tak, aby unieść podpórkę w górę. a a - b - Podpórka odchylania Uchwyt b pol

47 FUNKCJE I ELEMENTY STEROWANIA 3. Opuścić silnik zaburtowy na podpórkę. 4. Aby wyjąć podpórkę, należy unieść silnik zaburtowy z podpórki i opuścić podpórkę. Opuścić silnik. 5. Przesunąć dźwignię blokady odchyłu w pozycję zablokowaną/roboczą. REGULACJA KĄTA ODCHYLANIA Ustawienie kąta pracy silnika w płaszczyźnie pionowej następuje na skutek przełożenia przetyczki do innego z pięciu otworów. Silnik należy zablokować w pozycji ustalonej za pomocą przetyczki, ustawiając dźwignię blokowania odchylania w pozycji zablokowanej/roboczej. Właściwe ustawienie pozwala na stabilną jazdę łodzi, optymalne osiągi i zminimalizowanie wysiłku związanego z prowadzeniem łodzi. UWAGA: Przy ustawianiu roboczego kąta odchylenia silnika należy korzystać z danych zamieszczonych na poniższej liście. Przetyczkę należy umieścić tak, aby silnik był ustawiony prostopadle do lustra wody, gdy łódź porusza się z pełną prędkością. Pozwoli to na prowadzenie łodzi w położeniu równoległym do lustra wody. Pasażerów i ładunek na łodzi należy rozlokować tak, aby ich ciężar był rozłożony równomiernie. a b c a - b - c - Zbyt duży kąt (rufa do dołu - dziób do góry) Zbyt mały kąt (rufa do góry - dziób do dołu) Właściwe ustawienie kąta (dziób lekko podniesiony) Przy ustawianiu roboczego kąta odchylenia silnika należy uważnie sprawdzić dane z poniższej listy. Ustawienie silnika blisko pawęży łodzi może spowodować: Opuszczenie dziobu Szybszy ślizg łodzi, zwłaszcza jeżeli znajduje się na niej ciężki ładunek lub przy dużym obciążeniu rufy Ogólną poprawę zachowania łodzi na wzburzonej wodzie; Wzmocnienie efektu ściągania przy przyspieszaniu lub ściągania na prawo (przy typowej śrubie napędowej obracającej się w prawo) W niektórych łodziach może nawet spowodować obniżenie dziobu do punktu, przy którym pruje on fale przy ślizgu po powierzchni wody. Przy próbie wykonania skrętu lub napotkaniu dużej fali może to spowodować nieoczekiwany zwrot w prawo lub lewo (zwany sterowaniem dziobowym lub przesterowaniem). Ustawienie silnika daleko od pawęży łodzi może spowodować: Uniesienie dziobu ponad lustro wody pol 39

48 FUNKCJE I ELEMENTY STEROWANIA Ogólne zwiększenie prędkości maksymalnej; Zwiększenie prześwitu nad zanurzonymi obiektami lub płytkim dnem; Wzmocnienie efektu ściągania przy przyspieszaniu lub ściągania na lewo (przy typowej śrubie napędowej obracającej się w prawo) Może to nawet spowodować galopowanie (skakanie po powierzchni wody) lub zasysanie powietrza między łopatki śruby napędowej Regulacja tarcia uchwytu przepustnicy modele z rumplem Pokrętło tarcia zacisku przepustnicy przekręcić pokrętło tarcia w celu ustawienia i utrzymania stałego stopnia otwarcia przepustnicy. Przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara w celu zwiększenia tarcia lub w kierunku przeciwnym do ruchu wskazówek zegara w celu zmniejszenia tarcia. a b a - b - Mniejsze tarcie Większe tarcie Regulacja tarcia mechanizmu sterowego modele z rumplem UWAGA: Regulacja oporu steru dostępna jest tylko w modelach z rączką rumpla. Dźwignię ustawia się w celu uzyskania pożądanego tarcia (oporu) na rączce rumpla. Pociągnij dźwignię w lewo, aby zwiększyć tarcie, lub w prawo, aby zmniejszyć tarcie. UWAGA: Aby ustalić prawidłowe ustawienie, należy dokręcić przeciwnakrętkę znajdującą się na końcu sworznia dźwigni regulacji tarcia. a - b - c - Większe tarcie Mniejsze tarcie Przeciwnakrętka c a b 26811! OSTRZEŻENIE Niewłaściwa regulacja tarcia może doprowadzić do poważnych obrażeń lub śmierci w wyniku utraty kontroli nad łodzią. Podczas regulacji należy utrzymywać wystarczające tarcie mechanizmu sterowego, aby uniknąć pełnego skrętu silnika w razie zwolnienia rączki rumpla. 40 pol

49 FUNKCJE I ELEMENTY STEROWANIA Regulacja zaczepu trymowania Zjawisko ściągania przy przyspieszaniu spowoduje, że łódź będzie ściągała w jednym kierunku. Ściąganie przy przyspieszaniu jest zjawiskiem zwykle występującym w wyniku nieprawidłowego wytrymowania silnika z osią wału śruby napędowej równoległą do powierzchni wody. Zaczep trymowania może w wielu przypadkach wspomóc kompensowanie momentu obrotowego kierownicy i może być ustawiony w zakresie zmniejszającym nierówny wysiłek związany z kierowaniem łodzią UWAGA: Regulacja zaczepu trymowania odniesie niewielki skutek, jeśli płytę antywentylacyjną silnika umieszczono około 50 mm (2 in.) lub wyżej ponad dnem łodzi. REGULACJA ZACZEPU TRYMOWANIA Prowadzić łódź z normalną prędkością; silnik powinien być prawidłowo wytrymowany poprzez włożenie przetyczki do odpowiedniego otworu. Skręcać łodzią w każdym kierunku, obserwując, w którą stronę łódź skręca łatwiej. Jeśli potrzebna jest regulacja, poluzować śrubę zaczepu trymowania i przeprowadzić niezbędne czynności regulacyjne. Jeśli łódź szybciej skręca w lewo, przesunąć krawędź spływu zaczepu trymowania w lewo. Jeśli łódź szybciej skręca w prawo, przesunąć krawędź spływu zaczepu trymowania w prawo. Dokręcić śrubę i wykonać próbę. pol 41

50 OBSŁUGA Ważna codzienna kontrola przed każdym użyciem W każdym silniku zaburtowym zamontowanym na łodzi należy sprawdzać osprzęt mocujący w celu dopilnowania, że osprzęt się nie poluzował. Oznaczenie na obejmie pawęży przypomina właścicielowi o sprawdzaniu elementów mocujących silnik zaburtowy do pawęży przed każdym użyciem. Oznaczenie na obejmie pawęży Lista kontrolna przed uruchomieniem Operator musi być zaznajomiony z procedurami bezpiecznej nawigacji, sterowania i obsługi łodzi. Dla każdej osoby na łodzi należy przygotować łatwodostępny, atestowany sprzęt unoszący na powierzchni wody w odpowiednim rozmiarze (zgodnie z przepisami). Na łodzi musi znajdować się koło ratunkowe lub boja przystosowana do rzucania osobie znajdującej się w wodzie. Należy znać maksymalną ładowność łodzi. Informacje zawiera plakietka z danymi o ładowności. Sprawdzić układ zasilania paliwem. Pasażerowie i ładunek na łodzi powinni być rozlokowani tak, aby ich ciężar był rozłożony równomiernie, a każdy pasażer zajmował odpowiednie miejsce. Należy powiadomić kogoś o kierunku wyprawy i szacowanym czasie powrotu. Sterowanie łodzią pod wpływem alkoholu lub środków odurzających stanowi naruszenie prawa. Należy zaznajomić się z terenem wodnym i lądowym, obecnością pływów, prądów, mielizn, skał i innych niebezpieczeństw. Wykonać czynności znajdujące się na liście kontrolnej Konserwacja Harmonogram przeglądów i konserwacji. Eksploatacja w temperaturach ujemnych Podczas pracy silnika lub cumowaniu w temperaturach zamarzania lub zbliżonych należy opuścić silnik tak, aby skrzynka biegów była zawsze zanurzona. Zapobiegnie to zamarzaniu wody w skrzynce biegów i ewentualnym uszkodzeniom pompy wodnej i innych części silnika. Jeżeli przewiduje się tworzenie się lodu na powierzchni wody należy zdjąć silnik i wylać całą znajdującą się w nim wodę. Zamarznięcie lustra wody wewnątrz obudowy wału napędowego silnika spowoduje zablokowanie dopływu wody do silnika, co może spowodować jego uszkodzenie. 42 pol

51 Eksploatacja w wodzie słonej lub zanieczyszczonej Wypłukać wodą słodką wewnętrzny obieg wody w silniku zewnętrznym po każdym użyciu łodzi w wodzie słonej lub zanieczyszczonej. Zapobiegnie to gromadzeniu się osadu wskutek zatkania wewnętrznych obiegów wody. Zob. Konserwacja Płukanie systemu chłodzenia. Jeżeli łódź jest zacumowana, zawsze należy odchylić silnik tak, aby skrzynka biegów znajdowała się powyżej lustra wody. Po każdym użyciu przemyć słodką wodą silnik z zewnątrz i opłukać otwór wylotowy układu wydechowego śruby napędowej oraz skrzynkę biegów. Raz na miesiąc spryskać wszystkie zewnętrzne powierzchnie metalowe antykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Guard. Nie należy stosować tych środków na anody kontroli korozji, ponieważ zmniejszyłoby to skuteczność działania anod. Instrukcje przed uruchomieniem 1. Sprawdzić poziomu oleju w silniku. OBSŁUGA c a - b - c - Poziom pełny" Poziom do uzupełnienia" Wskaźnik prętowy a b Sprawdzić, czy wlot wody chłodzącej jest zanurzony. UWAGA Bez dostatecznego chłodzenia wodnego, silnik, pompa wody lub inne podzespoły mogą się przegrzać i ulec uszkodzeniu. Podczas pracy należy zapewnić odpowiedni dopływ wody przez wloty wody Procedura docierania silnika WAŻNE: Niezastosowanie się do procedur docierania może spowodować zmniejszenie wydajności pracy silnika oraz prowadzić do uszkodzeń silnika. Zawsze należy wypełniać procedury docierania silnika. 1. W czasie pierwszej godziny pracy silnika powinien on pracować przy różnych ustawieniach przepustnicy aż do 3500 obr./min. lub przy otwarciu przepustnicy mniej więcej do połowy. pol 43

52 OBSŁUGA 2. W czasie drugiej godziny pracy silnika powinien on pracować przy różnych ustawieniach przepustnicy aż do 4500 obr./min. lub otwarciu przepustnicy do trzech czwartych, przy czym w całym tym czasie silnik powinien pracować przy całkowitym otwarciu przepustnicy przez około jedną minutę co dziesięć minut. 3. W czasie kolejnych ośmiu godzin pracy silnika należy unikać ciągłej pracy silnika przy całkowitym otwarciu przepustnicy każdorazowo przez więcej niż pięć minut. Uruchomienie silnika modele z rumplem Przed uruchomieniem silnika należy zapoznać się z punktem Lista kontrolna przed uruchomieniemspecjalne instrukcje eksploatacji oraz procedurą docierania silnika w tym rozdziale. UWAGA Bez dostatecznego chłodzenia wodnego, silnik, pompa wody lub inne podzespoły mogą się przegrzać i ulec uszkodzeniu. Podczas pracy należy doprowadzić za pośrednictwem wlotów wody odpowiednią ilość wody. 1. Jeżeli łódź wyposażona jest w zbiornik paliwa z odpowietrzaniem ręcznym, odkręcić wkręt odpowietrzający zbiornika paliwa (w korku wlewu paliwa) Należy podłączyć zewnętrzny przewód paliwowy do silnika. Sprawdzić, czy złącze odpowiednio się zatrzasnęło Ustawić zbiornik pompki zastrzykowej w taki sposób, aby strzałka znajdująca się z boku zbiornika była skierowana do góry. Kilkakrotnie ścisnąć zbiornik pompki zastrzykowej przewodu paliwowego, aż stanie się twardy pol

53 OBSŁUGA 4. Ustawić wyłącznik ściągacza linowego w pozycji RUN". Zob. Informacje ogólne Wyłącznik ściągacza linowego Ustawić dźwignię zmiany biegów w położeniu neutralnym (N). N Modele bez wspomagania trymowania - ustawić dźwignię blokującą odchylanie w pozycji zablokowanej Ustawić uchwyt przepustnicy następująco: Silnik zimny Ustawić uchwyt przepustnicy w pozycji rozruchowej. Silnik ciepły Ustawić uchwyt przepustnicy na pozycji półotwartej. Zalany silnik Ustawić uchwyt przepustnicy na pozycji półotwartej. pol 45

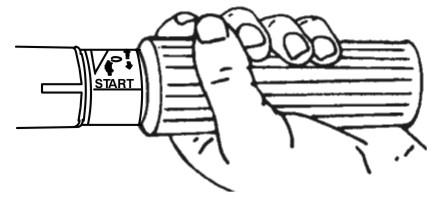

54 OBSŁUGA UWAGA: Po uruchomieniu zimnego silnika (temperatura powietrza poniżej 4 C (40 F)) powoli otwierać przepustnicę, do czasu rozgrzania silnika. a 0%100 b 0%100 START START START START a - b - Pozycja rozruchowa Pozycja półotwarta 8. Modele z uruchamianiem ręcznym - powoli pociągnąć linkę rozruchu silnika aż do włączenia rozrusznika, a następnie szybko pociągnąć, aby uruchomić silnik. Pozwolić na powolne wciągnięcie linki. Czynności te należy powtarzać aż do uruchomienia silnika Po uruchomieniu silnika należy sprawdzić, czy z otworu wskaźnika pompy wodnej wypływa ciągły strumień wody WAŻNE: Jeżeli z otworu wskaźnika pompy wodnej nie wypływa woda lub jej strumień jest przerywany, należy wyłączyć silnik i sprawdzić, czy wlot wody chłodzącej nie jest zablokowany. Brak przeszkód może wskazywać na awarię pompy wodnej lub zatory w układzie chłodzenia. Może to spowodować przegrzanie silnika. W takim wypadku należy zwrócić się do sprzedawcy z prośbą o sprawdzenie stanu silnika zaburtowego. Praca przegrzanego silnika może spowodować jego poważne uszkodzenie. ROZGRZEWANIE SILNIKA Przed rozpoczęciem właściwej pracy silnika należy pozwolić, by silnik rozgrzewał się na biegu jałowym przez trzy minuty. 46 pol

55 Zmiana biegów OBSŁUGA WAŻNE: Postępować zgodnie z poniższymi wskazówkami: Biegi wolno zmieniać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Nie włączać biegu wstecznego, gdy silnik nie jest uruchomiony. Silnik zaburtowy łodzi ma trzy biegi: do przodu, położenie neutralne (luz) i do tyłu. R N F Przed zmianą biegu zmniejszyć obroty silnika do obrotów jałowych. Biegi należy zmieniać zawsze zdecydowanym ruchem Po włączeniu biegu przestawić dźwignię zdalnego sterowania lub obrócić uchwyt przepustnicy (uchwyt rumpla) w celu zwiększenia prędkości. Zatrzymywanie silnika Zmniejszyć obroty silnika i włączyć bieg jałowy silnika, po czym nacisnąć przycisk zatrzymania silnika Awaryjne uruchomienie silnika Jeżeli układ rozrusznika zawiedzie, należy użyć linki rozruchowej (na wyposażeniu) i postępować zgodnie z procedurą. pol 47

56 OBSŁUGA 1. Zdjąć pokrywę koła zamachowego lub zespół rozrusznika ręcznego Ustawić dźwignię zmiany biegów w położeniu neutralnym (N). R N F 58150! OSTRZEŻENIE Urządzenie zapewniające uruchomienie silnika na biegu jałowym nie działa w przypadku użycia awaryjnej linki rozrusznika. Ustawić obroty jałowe silnika i włączyć bieg jałowy, aby uniknąć uruchomienia silnika zaburtowego na biegu.! OSTRZEŻENIE Nieosłonięte koło zamachowe może spowodować poważne obrażenia ciała. Podczas uruchamiania i pracy silnika należy uważać, aby ręce, włosy, ubranie, narzędzia i inne przedmioty nie znalazły się w bezpośredniej bliskości silnika. Nie zakładać pokrywy koła zamachowego lub górnej pokrywy silnika w czasie pracy silnika. 3. Węzeł linki rozruchowej należy umieścić w nacięciu koła zamachowego i owinąć ją wokół koła zamachowego zgodnie z ruchem wskazówek zegara. 48 pol

57 OBSŁUGA 4. Pociągnąć linkę rozruchową, uruchamiając silnik pol 49

58 Konserwacja silnika zewnętrznego KONSERWACJA W celu utrzymania silnika zaburtowego w jak najlepszym stanie, należy okresowo go sprawdzać i wykonywać czynności konserwacyjne opisane w Harmonogram przeglądów i konserwacji. Zaleca się przeprowadzanie odpowiedniej konserwacji w celu zapewnienia bezpieczeństwa sobie i pasażerom oraz utrzymania niezawodności działania. Czynności konserwacyjne należy odnotowywać w Dzienniku konserwacji na końcu niniejszej książki. Należy zachować wszelkie pokwitowania zlecenia wykonania konserwacji oraz rachunki. DOBÓR CZĘŚCI ZAMIENNYCH DO SILNIKA ZEWNĘTRZNEGO Zaleca się używanie oryginalnych części zamiennych Mercury Precision lub Quicksilver oraz oryginalnych smarów. Przepisy agencji EPA dotyczące emisji zanieczyszczeń Wszystkie nowe silniki zaburtowe produkowane przez firmę Mercury Marine w Stanach Zjednoczonych uzyskały atest Agencji Ochrony Środowiska (Environmental Protection Agency, EPA) poświadczający ich zgodność z przepisami dotyczącymi emisji zanieczyszczeń przez nowe silniki zaburtowe. Ważność tego atestu jest uzależniona od wprowadzenia pewnych korekt w normach zakładowych. Dlatego konieczne jest ścisłe przestrzeganie procedur zakładowych podczas obsługi serwisowej i napraw, zaś gdy tylko jest to wykonalne w praktyce, należy dążyć do przywrócenia oryginalnej konstrukcji silnika. Konserwacje, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi z zapłonem iskrowym lub osobę fizyczną. ETYKIETA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ Etykieta certyfikacji emisji zanieczyszczeń, pokazująca poziomy emisji zanieczyszczeń oraz specyfikacje silnika związane bezpośrednio z emisją zanieczyszczeń, jest umieszczana na silniku z dniem jego produkcji. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i a - b - c - d - e - f - g - h - i - Prędkość na biegu jałowym Moc silnika wyrażona w koniach mechanicznych Objętość skokowa cylindra Data produkcji Luz zaworowy (jeśli dotyczy) Numer rodziny silników Maksymalna wartość emisji zanieczyszczeń dla rodziny silników Specyfikacja czasu ustawienia rozrządu Zalecana świeca zapłonowa i otwór świecy OBOWIĄZKI WŁAŚCICIELA Właściciel/użytkownik ma obowiązek przeprowadzania rutynowych konserwacji silnika w celu utrzymania poziomów emisji zanieczyszczeń silnika odpowiadających zalecanym normom. 50 pol

59 KONSERWACJA Właściciel/użytkownik nie może modyfikować silnika w jakikolwiek sposób, który zmieniałby moc silnika lub spowodowałby, że poziomy emisji zanieczyszczeń przekroczyłyby ustalone wcześniej fabrycznie wartości. Harmonogram przeglądów i konserwacji PRZED KAŻDYM URUCHOMIENIEM Sprawdzić poziom oleju w silniku. Patrz Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. Sprawdzić, czy wyłącznik ściągacza linowego zatrzymuje pracę silnika. Ocenić wzrokowo, czy w układzie paliwowym nie ma uszkodzeń lub przecieków. Sprawdzić, czy silnik zaburtowy jest dobrze przymocowany do pawęży. Sprawdzić łączące i luźne elementy układu sterowego. Sprawdzić, czy łopatki śruby napędowej nie są uszkodzone. PO KAŻDYM UŻYTKOWANIU Przepłukać układ chłodzenia silnika zaburtowego po użyciu łodzi w wodzie słonej lub zanieczyszczonej. Patrz Płukanie układu chłodzenia. Jeśli łodzi używano w słonej wodzie, wypłukać całą sól i opłukać wodą słodką króciec wydechowy przy śrubie napędowej i skrzyni biegów. CO 100 GODZIN UŻYTKOWANIA LUB RAZ DO ROKU, W ZALEŻNOŚCI OD TEGO, CO NASTĄPI WCZEŚNIEJ Nanieść smar na wszystkie miejsca smarowania. Smarowanie należy wykonywać częściej, jeśli łódź jest użytkowana w wodzie słonej. Zob. Punkty smarowania. Wymienić olej silnikowy i filtr oleju. Olej należy wymieniać częściej, jeśli silnik jest eksploatowany w niekorzystnych warunkach, jak np. wydłużone korzystanie z trolingu. Zob. Wymiana oleju w silniku. Sprawdzić wzrokowo, czy na termostacie nie ma korozji lub czy sprężyny nie są popękane. Sprawdzić, czy termostat zamyka się całkowicie w temperaturze pokojowej. 1. Sprawdzić, czy filtr paliwa nie jest zanieczyszczony. Zob. Układ paliwowy. Sprawdzić ustawienie rozrządu silnika. 1. Sprawdzić anody kontroli korozji. Przeglądy należy wykonywać częściej, jeśli łódź jest użytkowana w wodzie słonej. Zob. Anoda kontroli korozji. Należy opróżnić skrzynię biegów z oleju i napełnić nowym. Zob. Smarowanie skrzyni biegów. Nanieść smar na wypusty wału napędowego. 1. Sprawdzić akumulator. Zob. Przegląd akumulatora. Dokonać przeglądu paska rozrządu. Zob. Sprawdzanie paska rozrządu. Sprawdzić prawidłowość dokręcenia śrub, nakrętek i innych elementów mocujących. CO 300 GODZIN UŻYTKOWANIA LUB CO TRZY LATA Wymienić świece zapłonowe po upływie pierwszych 300 godzin lub trzech lat. Następnie sprawdzać świece zapłonowe co 300 godzin pracy lub trzy lata. W razie potrzeby wymieniać świece zapłonowe. Zob. Przegląd i wymiana świec zapłonowych. Wymienić wirnik napędzany pompy wodnej (częściej, jeśli występuje przegrzanie lub obserwuje się zredukowane ciśnienie wody). 1. Sprawdzić i w razie konieczności wyregulować luz zaworowy. 1. PRZED OKRESAMI PRZECHOWYWANIA Należy postępować zgodnie z procedurą przechowywania. Patrz Przechowywanie. 1. Czynności te powinny być wykonywane przez autoryzowanego dealera. pol 51

60 Płukanie układu chłodzenia KONSERWACJA Po każdym użyciu łodzi w wodzie słonej, zanieczyszczonej lub mulistej należy przepłukać wewnętrzne kanały silnika zaburtowego wodą słodką. Pomoże to zapobiec zatykaniu się wewnętrznych kanałów wodnych wskutek gromadzenia się osadu. WAŻNE: Silnik musi pracować w czasie płukania w celu otwarcia termostatu i przepuszczenia wody przez obiegi wody.! OSTRZEŻENIE Obracające się śruby napędowe mogą być przyczyną poważnych obrażeń lub śmierci. Nigdy nie uruchamiać łodzi z zamontowaną śrubą napędową na sucho", ponad lustrem wody. Przed montażem lub zdjęciem śruby napędowej należy ustawić zespół napędowy w położeniu neutralnym i aktywować przełącznik ściągacza linowego, aby uniknąć uruchomienia silnika. 1. Umieścić silnik zaburtowy w pozycji eksploatacyjnej (pionowej) lub przechylić. 2. Wymontować śrubę napędową. Informacje na ten temat zawiera część Wymiana śruby napędowej. 3. Podłączyć przewód doprowadzający wodę do łącznika tylnego. Odkręcić częściowo kran (maks. do 1/2). Nie odkręcać kranu maksymalnie, ponieważ zwiększa to ciśnienie strumienia wody. WAŻNE: Podczas płukania nie zwiększać obrotów ponad obroty biegu jałowego. 4. Wybrać bieg jałowy. Uruchomić silnik i płukać system chłodzenia przynajmniej przez pięć minut. Utrzymać prędkość silnika na obrotach jałowych. 5. Wyłączyć silnik. Zakręcić wodę i usunąć przewód doprowadzający wodę. Zainstalować ponownie śrubę napędową pol

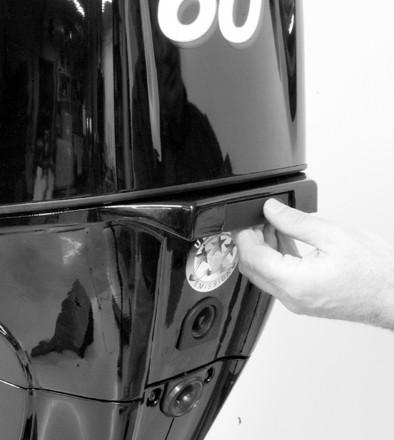

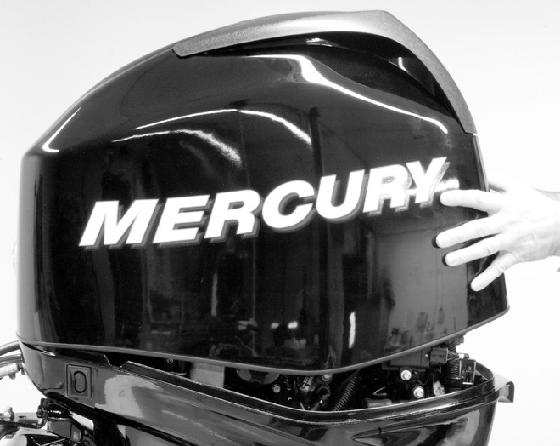

61 KONSERWACJA Zdejmowanie i montaż górnej pokrywy WYMONTOWANIE 1. Wyjąć tylną dźwignię blokady i zdjąć górną pokrywę. MONTAŻ 1. Położyć górną pokrywę na silniku Najpierw opuścić przód pokrywy i zaczepić przedni hak. Opuścić pokrywę do położenia osadzenia i nacisnąć tył pokrywy, aby ją zablokować. Lekko pociągnąć tył pokrywy do góry, aby upewnić się, że jest pewnie zamocowana Konserwacja elementów zewnętrznych Silnik jest pokryty trwałą wypalaną emalią. Czyścić i woskować używając środków do czyszczenia i woskowania łodzi. Przegląd akumulatora Akumulator należy sprawdzać okresowo w celu zapewnienia odpowiedniej zdolności rozruchowej silnika. WAŻNE: Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa i konserwacji, które są dostarczane razem z akumulatorem. 1. Silnik należy wyłączyć przed wykonaniem jakichkolwiek operacji na akumulatorze. 2. Zabezpieczyć akumulator przed poruszeniem. 3. Końcówki kabli akumulatora powinny być czyste, ściśle przylegające i odpowiednio zainstalowane. Dodatni do dodatniego, a ujemny do ujemnego. pol 53

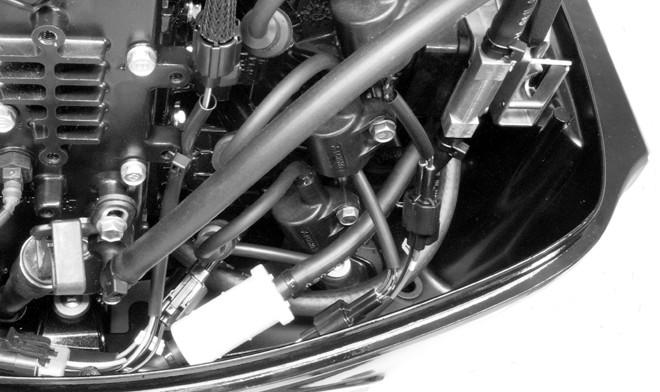

62 4. Akumulator powinien być wyposażony w osłon nieprzewodzącą prądu, która pozwoli uniknąć przypadkowego zwarcia zacisków akumulatora. Układ paliwowy! OSTRZEŻENIE Paliwo jest palne i wybuchowe. Upewnić się, czy zapłon jest wyłączony, a ściągacz linowy ustawiony tak, aby nie można było uruchomić silnika. Podczas serwisowania w otoczeniu silnika nie palić, nie dopuszczać do powstawania iskier i unikać otwartego ognia. W obszarze roboczym powinna być dobra wentylacja; unikać wdychania oparów przez dłuższy czas. Przed podjęciem próby uruchomienia silnika zawsze sprawdzać, czy nie ma wycieków i niezwłocznie wycierać rozlane paliwo. Przed wykonaniem naprawy lub przeglądu jakiejkolwiek części układu paliwowego należy wyłączyć silnik i odłączyć akumulator. Wypuścić paliwo z układu paliwowego. Paliwo należy zbierać i przechowywać w atestowanym zbiorniku. Natychmiast wycierać rozlane paliwo. Materiał użyty do zebrania rozlanego paliwa wyrzucać do odpowiedniego zbiornika. Jakiekolwiek naprawy lub przeglądy dokonywane na układzie paliwowym należy przeprowadzać w pomieszczeniach o dobrej wentylacji. Po skończonej pracy należy sprawdzić, czy nie ma oznak wycieku paliwa. PRZEGLĄD PRZEWODU PALIWOWEGO KONSERWACJA Należy sprawdzić wzrokowo, czy przewód paliwowy i zbiorniczek pompki zastrzykowej nie są popękane, wybrzuszone, nie przeciekają, nie są stwardniałe lub w inny sposób uszkodzone. W przypadku stwierdzenia opisanych powyżej uszkodzeń należy wymienić przewód paliwowy lub zbiorniczek pompki zastrzykowej. Filtr paliwowy silnika modele z rozrusznikiem ręcznym Zapoznać się z informacjami dotyczącymi obsługi układu paliwowego i ostrzeżeniami powyżej. Sprawdzić filtr paliwa. Jeśli filtr wygląda na zanieczyszczony, należy go zdjąć i wymienić. WAŻNE: Należy sprawdzić wzrokowo, czy nie ma wycieków paliwa z filtra, ściskając zbiorniczek pompki zastrzykowej, aż do jego utwardzenia i wtłaczając paliwo do filtra. a a - Filtr paliwa Anoda kontroli korozji Silnik zaburtowy łodzi jest wyposażony w anody kontroli korozji rozmieszczone w kilku miejscach. Anoda pomaga w ochronie silnika przed korozją elektrochemiczną, która niszczy powoli pokrywający anodę metal, zamiast metalowych elementów silnika. 54 pol

63 KONSERWACJA Każdą anodę należy poddawać okresowym przeglądom, zwłaszcza w słonej wodzie, która przyspiesza korozję. Aby silnik był stale chroniony przed korozją, należy zawsze wymieniać anodę zanim całkowicie skoroduje. Nie wolno malować ani nakładać warstwy ochronnej na anodę, ponieważ zmniejszy to skuteczność działania anody. Ten model posiada zainstalowane anody po obu stronach skrzyni biegów oraz jedną na dolnej części zespołu obejmy pawęży. b a a - b - Anoda na zespole obejmy pawęży Anody na skrzyni biegów Wymiana śruby napędowej! OSTRZEŻENIE Obracające się śruby napędowe mogą być przyczyną poważnych obrażeń lub śmierci. Nigdy nie uruchamiać łodzi z zamontowaną śrubą napędową na sucho", ponad lustrem wody. Przed montażem lub zdjęciem śruby napędowej należy ustawić zespół napędowy w położeniu neutralnym i aktywować przełącznik ściągacza linowego, aby uniknąć uruchomienia silnika. Umieścić drewniany klocek pomiędzy łopatką tylnej śruby napędowej a płytą antywentylacyjną. 1. Ustawić dźwignię zmiany biegów w położeniu neutralnym (N). R N F pol 55

64 KONSERWACJA 2. Odłączyć przewody ze świec zapłonowych, aby uniemożliwić włączenie silnika Wyprostować zagięte zaczepy na elemencie ustalającym nakrętki śruby napędowej Umieścić drewniany klocek pomiędzy skrzynką biegów a śrubą napędową. Odkręcić nakrętkę śruby napędowej. 5. Ściągnąć śrubę napędową z wału. Jeśli śruba napędowa zakleszczyła się na wale i nie można jej zdjąć, należy zlecić zdjęcie śruby autoryzowanemu dealerowi Nanieść smar 2-4-C z PTFE na wał śruby napędowej pol

65 KONSERWACJA Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Wał napędowy śrubowy Q 1 WAŻNE: Aby nie dopuścić do korozji piasty śruby napędowej i jej zakleszczenia na wale napędowym, zwłaszcza w wodzie słonej, należy zawsze stosować zalecany smar na cały wał napędowy w zalecanych odstępach czasu oraz za każdym razem przy zdejmowaniu śruby napędowej. 7. Śruby napędowe z piastą napędu Flo-Torq I należy zainstalować przednią piastę oporową, śrubę napędową oraz nakrętkę śruby napędowej i element podtrzymujący nakrętkę na wale. a b a - b - c - d - Nakrętka na śrubie napędowej Element ustalający nakrętki na śrubie napędowej Śruba napędowa Przednia piasta oporowa c d Należy umieścić element ustalający nakrętki na śrubie napędowej nad sworzniami. Umieścić drewniany klocek pomiędzy skrzynką biegów a śrubą napędową. Dokręcić nakrętkę śruby zadanym momentem. Opis Nm lb-in. lb-ft Nakrętka na śrubie napędowej Wyrównać płaskie boki nakrętki śruby napędowej z zaczepami na elemencie przytrzymującym nakrętkę. Zamocować nakrętkę śruby napędowej, zaginając zaczepy ku górze i w kierunku przeciwnym do nakrętek śruby napędowej. a b a - b - Kołki Zaczepy a b pol 57

66 KONSERWACJA 10. Piasta typu Reflex - założyć podkładkę oporową na wał śruby napędowej Zamontować śrubę napędową. 12. Zamontować tylną podkładkę i podkładkę z zaczepami oraz zabezpieczyć je nakrętką śruby napędowej dołączoną do zestawu. Dokręcić nakrętkę zadanym momentem. Zagiąć zaczepy podkładki z zaczepami na nakrętkę. WAŻNE: Piasta Flo-Torq Reflex wymaga użycia nakrętki śruby napędowej dołączonej do zestawu piasty śruby napędowej. Użycie nakrętki śruby napędowej innej niż dołączona do zestawu piasty śruby napędowej Flo-Torq Reflex spowoduje, że nylonowa część nakrętki zabezpieczającej nie chwyci całkowicie gwintu wału śruby napędowej. a b c d a - b - Podkładka oporowa Śruba napędowa c - Tylna podkładka d - Podkładka z zaczepami e e - Nakrętka Obrócić śrubą, aby sprawdzić, czy śruba o nic nie haczy i nic nie utyka w miejscu między obudową przekładni a śrubą napędową. Opis Nm lb-in. lb-ft Nakrętka UWAGA: Niewielki zakres luzu podczas obrotów jest normalny. 14. Zamontować przewody świecy zapłonowej. Przegląd i wymiana świec zapłonowych! OSTRZEŻENIE Uszkodzone oprawy świec zapłonowych mogą wytwarzać iskry zdolne do zapłonu oparów paliwa pod pokrywą silnika, co może doprowadzić do poważnych obrażeń lub śmierci w wyniku wybuchu. Aby uniknąć uszkodzenia opraw świec zapłonowych, do ich demontażu nie należy używać przedmiotów o ostrych krawędziach ani metalowych narzędzi. 58 pol

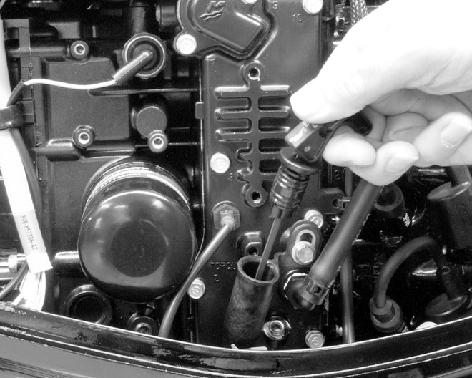

67 KONSERWACJA 1. Zdjąć oprawy świec zapłonowych. Nieznacznie skręcić oprawy gumowe i wyciągnąć Wyjąć świece zapłonowe w celu dokonania przeglądu. Wymienić świece zapłonowe w przypadku zużycia elektrody lub nierówności, śladów zużycia, pęknięć, rozdwajania lub zepsucia materiału izolacji. 3. Ustawić odstęp zgodnie z danymi technicznymi Świeca zapłonowa Szczelina świecy zapłonowej 0.9 mm (0,035 cala) 4. Przed montażem świec zapłonowych oczyścić gniazda z zanieczyszczeń. Zainstalować świece, dokręcając ręcznie do oporu, następnie dokręcić o 1/4 obrotu lub momentem podanym w specyfikacji. Opis Nm lb-in. lb-ft Świeca zapłonowa Sprawdzanie paska rozrządu 1. Sprawdzić pasek rozrządu i zlecić jego wymianę autoryzowanemu dealerowi, jeśli wystąpi jedna z poniżej przedstawionych sytuacji. a. Pęknięcia z boku paska lub w podstawie zębów paska. b. Nadmierne przetarcie u podstawy zębów. c. Część gumowa nasiąknięta olejem. d. Powierzchnia pasów chropowata. pol 59

68 KONSERWACJA e. Oznaki przetarcia na krawędziach lub zewnętrznych powierzchniach paska Punkty smarowania 1. Nałożyć obfitą ilość oleju na gwinty śrub opaski zaciskowej Nasmarować poniższe elementy 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Podpórka odchylania, wspornik obrotowy, wał wspomagania (Co-Pilot), wał śruby napędowej Q 1 Podpórka odchylania nasmarować przez złączkę. 60 pol

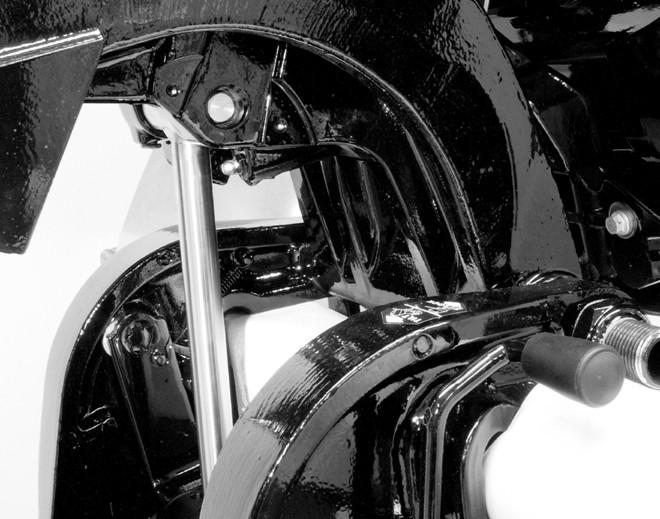

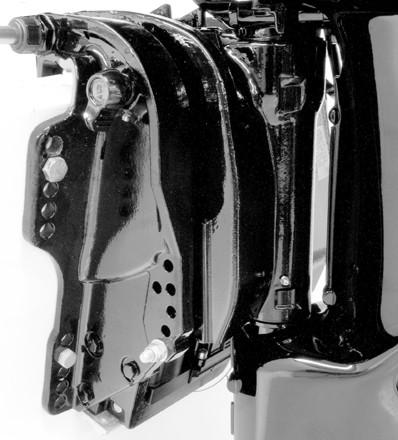

69 KONSERWACJA Wspornik obrotowy nasmarować przez złączkę. a - b - Podpórka odchylania Wspornik obrotowy a b Wał wspomagający (Co-pilot) (modele z uchwytem rumpla) nasmarować przez złączkę. Podczas nakładania smaru przesuwać dźwignię regulacji tarcia steru tam i z powrotem Wał śruby napędowej - Nałożyć obfitą ilość na wypusty/otwory wału śruby napędowej pol 61

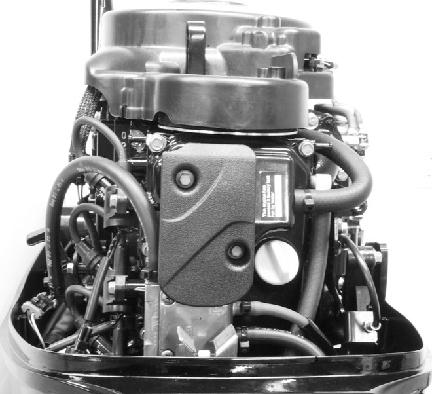

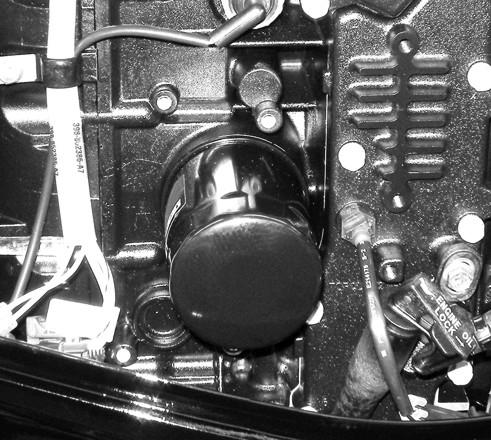

70 KONSERWACJA Wymiana oleju w silniku POJEMNOŚĆ OLEJOWA SILNIKA Olej silnikowy Pojemność 3 litry (3 kwarty am.) Rodzaj oleju Mieszanka syntetyczna olejów Mercury lub Quicksilver SAE 25W-40 do 4-suwowych silników do łodzi Olej Mercury lub Quicksilver SAE 10W-30 do 4-suwowych silników do łodzi PROCEDURA WYMIANY OLEJU 1. Silnik zaburtowy należy odchylić w pozycję do przewożenia na przyczepie. 2. Tak obrócić silnik, aby otwór spustowy był skierowany w dół. Wyjąć korek spustowy z otworu i zlać olej z silnika do odpowiedniego pojemnika. Poczekać kilka minut, aż olej silnikowy spłynie. 3. Nałożyć smar na uszczelkę na korku spustowym i założyć korek. Mocno dokręcić korek spustowy. a b a - b - Korek spustowy Otwór spustowy WYMIANA FILTRU OLEJU 1. Pod filtrem oleju rozłożyć ręcznik lub ścierkę pochłaniającą rozlany olej. 2. Odkręcić filtr, obracając w kierunku przeciwnym do ruchu wskazówek zegara Oczyścić podstawę montażową. Nanieść olej silnikowy na nową uszczelkę filtra oleju. Nie nakładać smaru. Przykręcać nowy filtr, aż do chwili dopasowania się uszczelki do podstawy, następnie dokręcić jeszcze o 3/4 do 1 obrotu. 62 pol

71 KONSERWACJA WLEWANIE OLEJU 1. Należy zdjąć korek wlewu oleju i dolać odpowiednią ilość świeżego oleju. 2. Pozwolić silnikowi pracować na biegu jałowym przez pięć minut i sprawdzić, czy nie ma przecieków. Zatrzymać silnik i sprawdzić poziom oleju za pomocą pręta wskaźnika poziomu. W razie potrzeby należy dolać oleju. a - Korek wlewu oleju a Smarowanie skrzyni biegów Podczas dodawania lub wymiany oleju w skrzyni biegów należy sprawdzić wzrokowo, czy w oleju nie ma wody. Woda może się gromadzić na dnie (zostanie wówczas usunięta przed olejem) lub może się z nim połączyć, nadając mu mleczny kolor. W razie wykrycia wody należy zlecić sprawdzenie skrzyni biegów dealerowi. Woda w oleju może spowodować przedwczesne uszkodzenie łożyska lub, w niskich temperaturach, może zamienić się w lód i uszkodzić skrzynię biegów. Obejrzeć opróżnioną skrzynię biegów w poszukiwaniu cząstek metalu. Niewielka ilość cząstek metalu oznacza normalne zużycie przekładni zębatej. Nadmierna ilość opiłków metalu lub większych cząsteczek (wiórów) może oznaczać nadmierne zużycie przekładni zębatej; w takim wypadku należy zlecić sprawdzenie przekładni autoryzowanemu dealerowi. SPUSZCZANIE OLEJU ZE SKRZYNI BIEGÓW 1. Silnik zaburtowy należy umieścić w roboczej pozycji pionowej. 2. Umieścić miskę pod silnikiem. 3. Zdjąć korek odpowietrzający i korek wlewowy/spustowy i wytrzeć z oleju. a - b - c - Taca spustowa Korek odpowietrzający Korek wlewowy/spustowy a b ILOŚĆ OLEJU W SKRZYNI BIEGÓW Ilość oleju w skrzyni biegów wynosi około440 ml (14.9 fl. oz.). pol 63

72 SPRAWDZANIE POZIOMU OLEJU I UZUPEŁNIANIE OLEJU W SKRZYNI BIEGÓW 1. Silnik zaburtowy należy umieścić w roboczej pozycji pionowej. 2. Wykręcić korek odpowietrzający. 3. Umieścić rurę doprowadzającą olej w otworze i wlewać olej, aż ukaże się w otworze odpowietrznika. WAŻNE: Wymienić podkładki uszczelniające, jeśli są uszkodzone. 4. Zakończyć wlewanie oleju. Założyć korek odpowietrznika i podkładkę uszczelniającą przed wyjęciem rury doprowadzającej olej. 5. Wyjąć rurę doprowadzającą olej i założyć oczyszczony korek wlewowy/spustowy i podkładkę uszczelniającą. a KONSERWACJA b c a - b - c - Otwór odpowietrzający Korek odpowietrzający Korek wlewowy/spustowy Zalecenia dotyczące oleju do skrzyni biegów Olej przekładniowy Mercury lub Quicksilver Premium albo olej o wzmocnionym działaniu. Zalany silnik zewnętrzny Zalany silnik zewnętrzny będzie wymagał naprawy w ciągu kilku godzin przez autoryzowanego dealera, gdy tylko zostanie wyjęty z wody. To natychmiastowe działanie serwisanta jest konieczne, gdy silnik jest wystawiony na działanie powietrza atmosferycznego w celu zminimalizowania wewnętrznych uszkodzeń silnika spowodowanych korozją. 64 pol

73 PRZECHOWYWANIE Przygotowanie do przechowywania Podczas przygotowywania silnika zaburtowego do przechowywania należy zwrócić szczególną uwagę na zabezpieczenie przed rdzą, korozją i rozsadzeniem przez lód. Poniższe procedury przechowywania silnika zaburtowego do przechowywania poza sezonem lub przez dłuższy czas (co najmniej dwa miesiące). UWAGA Bez dostatecznego chłodzenia wodnego, silnik, pompa wody lub inne podzespoły mogą się przegrzać i ulec uszkodzeniu. Podczas pracy należy doprowadzić za pośrednictwem wlotów wody odpowiednią ilość wody. UKŁAD PALIWOWY WAŻNE: Benzyna zawierająca alkohol (etanol lub metanol) może spowodować tworzenie się kwasu podczas przechowywania oraz może powodować uszkodzenia układu paliwowego. Jeśli stosowana benzyna zawiera alkohol, zalecane jest wypompowanie możliwie jak największej jej ilości ze zbiornika i układu paliwowego silnika. Należy napełnić zbiornik paliwa oraz układ paliwowy odpowiednio przygotowanym paliwem (dodatek stabilizatora zapobiegnie wydzielaniu się pokostu i gumy z benzyny). Postępować odpowiednio do następujących dalej instrukcji. Przenośny zbiornik paliwa wlać do zbiornika wymaganą ilość stabilizatora (zgodnie z instrukcjami na zbiorniku). Wlać z powrotem do zbiornika i wstrząsnąć, aby dobrze wymieszać stabilizator z paliwem. Zbiornik paliwa zamontowany na stałe wlać wymaganą ilość stabilizatora (zgodnie z instrukcjami na zbiorniku) do osobnego zbiornika i wymieszać z około 1 litrem (1 kwartą) benzyny. Wlać mieszaninę do zbiornika paliwa. Umieścić silnik w wodzie lub podłączyć złącze do przepłukiwania wodą chłodzącą. Uruchomić silnik i odczekać dziesięć minut, aż układ paliwowy zostanie napełniony. Ochrona zewnętrznych elementów silnika Nałożyć smar na wszystkie elementy silnika wymienione w Konserwacja - harmonogram przeglądów i konserwacji. Należy pokrywać zaprawką wszelkie uszkodzenia powłoki. W celu uzyskania zaprawki należy skontaktować się z dealerem. Spryskać wszystkie zewnętrzne powierzchnie metalowe (z wyjątkiem anod kontroli korozji) antykorozyjnym środkiem ochronnym Quicksilver lub Mercury Precision Lubricants Corrosion Guard. Nr ref. tubki Opis Miejsce stosowania Nr części 120 Środek antykorozyjny Zewnętrzne powierzchnie metalowe Q55 Ochrona wewnętrznych elementów silnika Wyjąć świece zapłonowe i dodać ok. 30 ml (1 uncja) oleju silnikowego lub przez pięć minut natryskiwać uszczelniacz do każdego otworu świecy zapłonowej. Kilkakrotnie przekręcić ręcznie koło zamachowe, aby rozprowadzić olej w cylindrach. Zamontować ponownie świece zapłonowe. Wymienić olej silnikowy. Skrzynia biegów Usunąć i nałożyć ponownie smar do skrzynki biegów (patrz Smarowanie skrzyni biegów). pol 65

74 Ustawianie silnika zaburtowego w pozycji do przechowywania Silnik należy przechowywać w pozycji pionowej, aby woda mogła z niego wypłynąć. UWAGA Przechowywanie silnika zaburtowego w pozycji pełnego przechylenia może uszkodzić silnik. Woda uwięziona w przewodach chłodzących lub deszczówka zebrana w wydechu przy skrzyni biegów może zamarznąć. Przechowywać silnik zaburtowy w pozycji ustawienia w dół. Przechowywanie akumulatora PRZECHOWYWANIE Stosować się do zaleceń producenta akumulatora, dotyczących przechowywania i ładowywania. Wyjąć akumulator z łodzi i sprawdzić poziom wody. Doładować akumulator, jeśli zachodzi taka potrzeba. Akumulator przechowywać w suchym, chłodnym miejscu. Poziom wody sprawdzać okresowo i ładowywać akumulator w trakcie przechowywania. 66 pol

75 Nie można uruchomić silnika MOŻLIWE PRZYCZYNY Wyłącznik ściągacza linowego nie jest włączony. Niewłaściwa procedura uruchamiania. Zob. Obsługa. Stara lub zanieczyszczona benzyna. Silnik zalany. Zob. Obsługa. Paliwo nie dopływa do silnika. a. Zbiornik paliwa jest pusty. b. Odpowietrznik zbiornika paliwa nie jest otwarty lub jest zatkany. c. Przewód paliwowy jest odłączony lub zagięty. d. Zbiorniczek pompki zastrzykowej nie został ściśnięty. e. Uszkodzony zawór zwrotny zbiorniczka pompki zastrzykowej. f. Zapchany filtr paliwowy. Zob. Konserwacja. g. Uszkodzona pompa paliwowa. h. Zablokowany filtr zbiornika paliwa. Usterka elementu układu zapłonowego. Wadliwe przewody instalacji elektrycznej lub połączenie elektryczne. Uszkodzone lub zanieczyszczone świece zapłonowe. Zob. Konserwacja. Silnik pracuje nierówno MOŻLIWE PRZYCZYNY System Guardian zabezpieczenia silnika jest aktywny. Zob. Urządzenia sterujące i kontrolne system ostrzegawczy - Modele z uruchamianiem ręcznym. Uszkodzone lub zanieczyszczone świece zapłonowe. Zob. Konserwacja. Nieprawidłowa instalacja i regulacja. Paliwo nie dopływa do silnika. a. Zablokowany filtr paliwowy w silniku. Zob. Konserwacja. b. Zablokowany filtr zbiornika paliwa. c. Zapieczony zawór antylewarowy na wbudowanych na stałe rodzajach zbiorników paliwa. d. Przewody układu paliwowego są załamane lub ściśnięte. Uszkodzona pompa paliwowa. Usterka elementu układu zapłonowego. Spadek mocy ROZWIĄZYWANIE PROBLEMÓW MOŻLIWE PRZYCZYNY System zabezpieczenia silnika jest aktywny. Zob. Urządzenia sterujące i kontrolne system ostrzegawczy - Modele z uruchamianiem ręcznym. Przepustnica niecałkowicie otwarta. Śruba napędowa uszkodzona lub w niewłaściwym rozmiarze. Nieprawidłowości w układzie rozrządu, instalacji lub regulacji silnika. Łódź przeciążona lub niewłaściwie rozłożony ładunek. Zbyt dużo wody na pokładzie. Zanieczyszczone lub uszkodzone dno łodzi. pol 67

76 ROZWIĄZYWANIE PROBLEMÓW Akumulator szybko się wyczerpuje MOŻLIWE PRZYCZYNY Przewody akumulatora są poluzowane lub skorodowane. Niski poziom elektrolitu w akumulatorze. Akumulator zużyty lub niewydajny. Nadmierne zużycie akcesoriów elektrycznych. Wadliwy prostownik, alternator lub regulator napięcia. 68 pol

77 Zapytania dotyczące części i akcesoriów Wszelkie zapytania dotyczące oryginalnych części i akcesoriów powinny być kierowane do lokalnego autoryzowanego dealera. Dealer posiada wszelkie niezbędne informacje, aby zamówić części i akcesoria dla właściciela łodzi. Przy zapytaniach dotyczących części i akcesoriów będzie konieczne dostarczenie dealerowi numeru modelu i numeru seryjnego, aby mógł zamówić właściwe części. Pomoc serwisowa LOKALNY PUNKT SERWISOWY W przypadku konieczności wykonania napraw należy dostarczyć łódź napędzaną silnikiem Mercury do autoryzowanego dealera. Wyłącznie autoryzowany dealer produktów Mercury ma do dyspozycji wyszkolonych mechaników, specjalne narzędzia i sprzęt oraz oryginalne części i akcesoria firmy Quicksilver umożliwiające dokonanie właściwych napraw silnika. UWAGA: Części zamienne i akcesoria Quicksilver zostały zaprojektowane i wyprodukowane przez Mercury Marine specjalnie na potrzeby tego zespołu napędowego. SERWIS POZA MIEJSCEM ZAMIESZKANIA Jeśli pojawi się problem związany z naprawą silnika, a nie ma możliwości skontaktowania się z lokalnym dealerem, można skontaktować się z najbliższym autoryzowanym dealerem. Jeśli jednak z jakichkolwiek powodów nie można uzyskać pomocy technicznej, należy skontaktować się z najbliższym regionalnym biurem serwisowym. Poza terytorium Stanów Zjednoczonych i Kanady należy skontaktować się z najbliższym centrum serwisowym Marine Power International. SKRADZIONY ZESPÓŁ NAPĘDOWY W razie kradzieży zespołu napędowego należy niezwłocznie dostarczyć lokalnej policji oraz firmie Mercury Marine dane dotyczące modelu i numerów seryjnych oraz osoby, którą należy powiadomić o odzyskaniu skradzionego sprzętu. Informacje te zostaną zamieszczone w bazie danych firmy Mercury Marine celem pomocy policji i dealerom w odzyskaniu skradzionych zespołów napędowych. ZALECENIA W PRZYPADKU ZATOPIENIA SILNIKA 1. Przed podniesieniem skontaktować się z autoryzowanym sprzedawcą Mercury. 2. Po odzyskaniu zatopionego sprzętu, aby zredukować prawdopodobieństwo poważnych uszkodzeń silnika, należy przekazać zespół napędowy autoryzowanemu dealerowi firmy Mercury w celu przeprowadzenia czynności serwisowych. CZĘŚCI ZAMIENNE POMOC SERWISOWA! OSTRZEŻENIE Należy unikać narażenia na kontakt z ogniem lub wybuchem. Przewody elektryczne, zapłon i części układu paliwowego produktów Mercury Marine spełniają wymogi przepisów federalnych i międzynarodowych o minimalizacji ryzyka pożaru lub wybuchu. Nie należy używać zastępczych elementów układu elektrycznego lub paliwowego, które nie spełniają tych wymogów. Podczas serwisowania układów elektrycznych i paliwowych należy pamiętać o dokładnym umocowaniu wszystkich podzespołów. Silniki morskie przeznaczone są do pracy przez cały okres eksploatacji, przy otwartej całkowicie lub prawie całkowicie przepustnicy. Przeznaczone są do pracy w środowisku wody słodkiej, jak i słonej. Warunki te wymagają zastosowania licznych elementów specjalnych. pol 69

78 ZAPYTANIA DOTYCZĄCE CZĘŚCI I AKCESORIÓW Wszelkie zapytania dotyczące części i akcesoriów Quicksilver powinny być kierowane do lokalnego autoryzowanego dealera. Dealer ma wszelkie niezbędne informacje, aby zamówić części i akcesoria dla właściciela łodzi, jeśli nie ma ich w magazynie. Oryginalne części i akcesoria Quicksilver z fabryki mogą nabywać jedynie autoryzowani dealerzy. Firma Mercury Marine nie sprzedaje części nieautoryzowanym dealerom lub hurtownikom. Przy zapytaniach dotyczących części i akcesoriów dealerowi potrzebne będą informacje dotyczące modelu silnika oraz numerów seryjnych konieczne do złożenia zamówienia na właściwe części. ROZWIĄZYWANIE PROBLEMÓW Zadowolenie klienta z produktu Mercury jest ważne zarówno dla dealera, jak i dla producenta. W razie jakichkolwiek problemów, pytań czy wątpliwości dotyczących zespołu silnikowego, prosimy o kontakt z najbliższym dealerem lub jakimkolwiek autoryzowanym przedstawicielem Mercury. Jeżeli będzie potrzebna dodatkowa pomoc: 1. Należy porozmawiać z kierownikiem autoryzowanego punktu sprzedaży lub serwisu. Skontaktować się z właścicielem punktu dealerskiego, jeśli kierownicy działu sprzedaży ani obsługi nie zdołali rozwiązać problemu. 2. W przypadku pojawienia się jakichkolwiek pytań, wątpliwości lub problemów, które nie mogą być rozwiązane przez przedstawicielstwo, proszę skontaktować się z biurem serwisowym Mercury Marine w celu uzyskania pomocy. Firma Mercury Marine skontaktuje się z użytkownikiem i jego dealerem, aby rozwiązać wszystkie problemy. Biurze obsługi klienta wymaga podania poniższych informacji: Imię, nazwisko oraz adres Numer telefonu do kontaktu w ciągu dnia Model i numery seryjne zespołu napędowego Nazwa i adres dealera Opis problemu INFORMACJE KONTAKTOWE DZIAŁU OBSŁUGI KLIENTA FIRMY MERCURY MARINE Aby uzyskać pomoc, należy zadzwonić, wysłać faks lub napisać do biura regionalnego. W korespondencji należy podać numer telefonu i faksu do kontaktu w ciągu dnia. Stany Zjednoczone i Kanada POMOC SERWISOWA Telefon Faks Strona internetowa W języku angielskim W języku francuskim W języku angielskim W języku francuskim Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI Australia, Pacyfik Telefon Brunswick Asia Pacific Group Bessemer Drive Faks Dandenong South, Victoria 3175 Australia 70 pol

79 POMOC SERWISOWA Europa, Bliski Wschód, Afryka Telefon Brunswick Marine Europe Parc Industriel de Petit-Rechain Faks B-4800 Verviers, Belgia Meksyk, Ameryka Środkowa, Ameryka Południowa, Wyspy Karaibskie Telefon Mercury Marine Interchange Circle North Faks Miramar, FL USA Japonia Telefon Kisaka Co., Ltd Kannabecho, Sakai-ku Faks Sakai-shi, Osaka , Japonia Azja, Singapur Telefon Brunswick Asia Pacific Group T/A Mercury Marine Singapore Pte Ltd Faks Loyang Drive Singapur, Zamawianie literatury Przed zamawianiem literatury prosimy o przygotowanie następujących informacji dotyczących zespołu napędowego: Modele Moc w KM Numer seryjny Rok STANY ZJEDNOCZONE I KANADA W sprawie dodatkowej literatury na temat swojego zespołu napędowego Mercury Marine prosimy o skontaktowanie się z najbliższym dealerem Mercury Marine lub: Mercury Marine Telefon Faks Poczta (920) (Tylko na terenie USA) (920) (Tylko na terenie USA) Mercury Marine Attn: Publications Department P.O. Box 1939 Fond du Lac, WI POZA TERYTORIUM USA I KANADY Aby zamówić dodatkową literaturę, która jest dostępna dla konkretnego zespołu napędowego, prosimy o skontaktowanie się z najbliższym autoryzowanym centrum serwisowym Mercury Marine. pol 71

80 POMOC SERWISOWA Proszę przesłać poniższy formularz zamówieniowy z zapłatą na adres: Mercury Marine Attn: Publications Department W6250 West Pioneer Road P.O. Box 1939 Fond du Lac, WI Wysłać do: (Proszę skopiować ten formularz i nadrukować lub wypełnić pismem drukowanym jest to etykieta wysyłkowa zaadresowana do właściciela silnika) Nazwisko Adres ul. Poczta Województwo Kod pocztowy Kraj Ilość Element Numer części Cena Suma Całkowita należność. 72 pol

81 INSTALACJA Osprzęt mocujący silnika zatwierdzony przez Mercury Marine WAŻNE: Firma Mercury Marine oferuje zatwierdzone elementy mocujące i instrukcje instalacji, w tym specyfikacje momentu obrotowego, wraz z wszystkimi naszymi napędami zaburtowymi, co pozwala na ich poprawne zamontowanie do pawęży łodzi. Błędna instalacja napędu zaburtowego może powodować problemy z osiągami i niezawodnością, co może z kolei prowadzić do poważnego ryzyka dla bezpieczeństwa. Należy przestrzegać wszystkich instrukcji dotyczących instalacji napędu zaburtowego. NIE WOLNO mocować innych akcesoriów do łodzi przy pomocy elementów mocujących dołączonych do napędu zaburtowego. Na przykład, nie wolno mocować prętów do holowania nart wodnych ani drabin do wchodzenia na pokład do łodzi przy pomocy elementów mocujących dołączonych do napędu zaburtowego. Zainstalowanie innych produktów do łodzi z użyciem elementów mocujących przeznaczonych do napędu zaburtowego ograniczy zdolność tych elementów do poprawnego i bezpiecznego mocowania napędu zaburtowego do pawęży. Napędy zaburtowe wymagające użycia zatwierdzonych elementów mocujących są oznaczone w następujący sposób na zacisku pawęży Informacje dotyczące montażu MOC MAKSYMALNA ŁODZI! OSTRZEŻENIE Przekroczenie maksymalnych wartości mocy dla łodzi może prowadzić do poważnych obrażeń lub śmierci. Zastosowanie silnika o zbyt dużej mocy może wpłynąć na sterowność łodzi i jej zachowanie na powierzchni lub doprowadzić do uszkodzenia pawęży. Nie instalować silnika przekraczającego maksymalne wartości mocy dla łodzi. pol 73

82 Nie wolno przekraczać mocy maksymalnej ani nadmiernie przeładowywać łodzi. Na większości łodzi zgodnie z wymogami umieszczona jest tabliczka z informacją o maksymalnej dopuszczalnej mocy i ładunku, określonym przez producenta na podstawie wskazówek władz federalnych. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY INSTALACJA XXX XXX ZABEZPIECZENIE PRZED ROZRUCHEM NA BIEGU! OSTRZEŻENIE Uruchomienie silnika na biegu może spowodować poważne obrażenia lub śmierć. Nie uruchamiać łodzi, która nie jest wyposażona w urządzenie zabezpieczające biegu jałowego. System zdalnego sterowania silnika musi być wyposażony w urządzenie zabezpieczające, pozwalające na uruchomienie silnika wyłącznie na biegu jałowym. Pozwoli to uniknąć uruchomienia silnika na biegu. WYBÓR AKCESORIÓW DO SILNIKA ZABURTOWEGO Specjalnie dla potrzeb tego silnika zewnętrznego zaprojektowano i przetestowano oryginalne akcesoria Mercury Precision lub Quicksilver Accessories. Akcesoria te można nabyć u dealerów Mercury Marine. WAŻNE: Przed montażem akcesoriów należy się skonsultować z dealerem. Nieprawidłowe stosowaniu akcesoriów lub wykorzystanie niezatwierdzonych akcesoriów może spowodować uszkodzenie produktu. Niektóre akcesoria nie produkowane lub nie sprzedawane przez Mercury Marine nie zostały zaprojektowane w sposób zapewniający bezpieczne ich używanie z silnikiem zewnętrznym lub systemem obsługi silnika zewnętrznego. W przypadku wszystkich akcesoriów należy zaopatrzyć się i zapoznać z instrukcją montażu, obsługi i konserwacji tych akcesoriów. ELEKTRYCZNA POMPA PALIWOWA Jeśli używana jest elektryczna pompa paliwowa, nie wolno przekroczyć poziomu ciśnienia paliwa kpa (4 psi) na silniku W razie potrzeby należy zainstalować regulator ciśnienia w celu regulacji ciśnienia paliwa. 74 pol

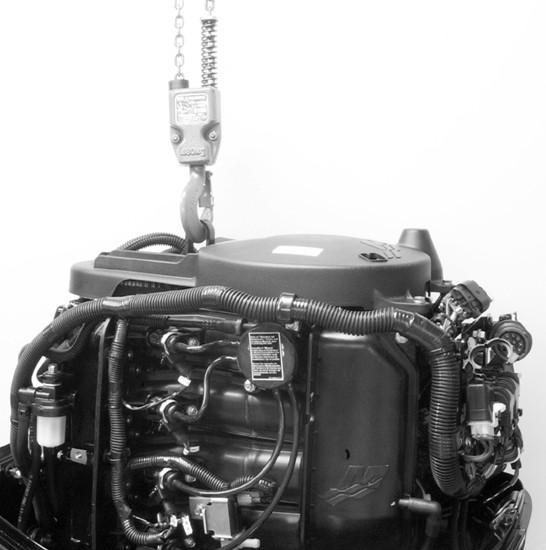

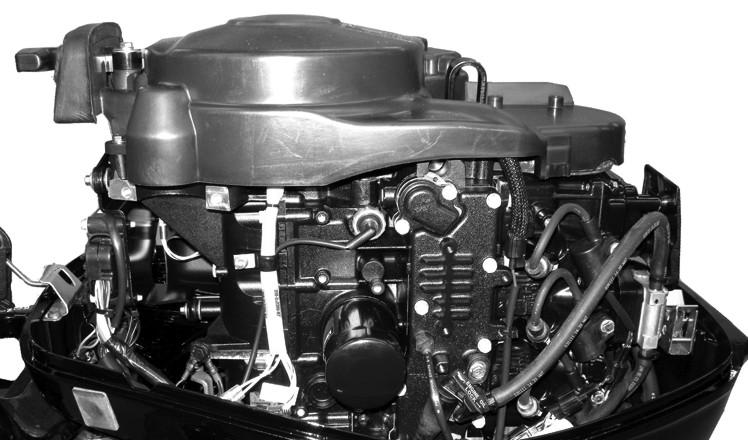

83 INSTALACJA WSKAZÓWKI DOTYCZĄCE MONTAŻU Minimalny otwór w pawęży Pojedynczy silnik (rumpel) 76,2 cm (30 cali) UNOSZENIE SILNIKA ZABURTOWEGO Do podnoszenia używać oczek do podnoszenia zlokalizowanych na silniku pol 75

84 INSTALACJA MONTAŻ SILNIKA ZABURTOWEGO Nawiercanie otworów montażowych w silniku zaburtowym 1. Oznaczyć cztery otwory montażowe na pawęży za pomocą punktaka. b a - b - c - Nawiercić otwory prowadzące Punktak do pawęży Linia środkowa pawęży a a c 2757 Punktak do pawęży A2 Ułatwia montaż silnika, ponieważ służy jako wzornik do wykonania otworów montażowych silnika Nawiercić cztery otwory o średnicy 13.5 mm (17/32 cala). każdy pol

85 INSTALACJA Sprawdzanie konstrukcji pawęży łodzi WAŻNE: Należy określić wytrzymałość pawęży łodzi. Dokręcenie przeciwnakrętek oraz śrub montażowych silnika zaburtowego momentem 75 Nm (55 funtów x stopa) nie powinno powodować uginania ani pękania pawęży łodzi. Jeżeli pod wpływem działania takiego momentu pawęż ugnie się lub popęka, konstrukcja pawęży może nie być odpowiednia. Należy wzmocnić pawęż łodzi lub zwiększyć obszar przenoszenia obciążenia. b a a - b - Pawęż ugina się pod wpływem momentu dokręcania śrub Pawęż pęka pod wpływem momentu dokręcania śrub Aby określić wytrzymałość pawęży, należy się posłużyć kluczem dynamometrycznym. Jeżeli śruba lub nakrętka nadal się obraca, a odczyt momentu obrotowego nie wzrasta, oznacza to, że pawęż się ugina. Obszar przenoszenia obciążenia można powiększyć, stosując większą podkładkę lub płytę wzmacniającą pawęż. UWAGA: Przez wewnętrzne otwory w płycie wzmacniającej pawęż powinny przechodzić dolne śruby pawęży, a przez zewnętrzne górne śruby pawęży. a b a - b - Duża podkładka pawęży Płyta wzmacniająca pawęż Opis Numer części Duża podkładka pawęży Płyta wzmacniająca pawęż pol 77

86 INSTALACJA Mocowanie silnika zaburtowego do pawęży 1. Zamontować silnik zaburtowy, tak aby płytka antywentylacyjna przylegała do lub znajdowała się w odległości 25 mm (1 in.) poniżej dna łodzi. a a - b - Płyta antywentylacyjna 25 mm (1 in.) b Nanieść uszczelniacz okrętowy na łby śrub, nie na gwinty. 3. Zamocować silnik zaburtowy za pomocą dostarczonych elementów montażowych. Dokręcić przeciwnakrętki podanym momentem dokręcania. UWAGA: Aby dokładniej określić moment, należy obracać/dokręcać nakrętki mocujące, a nie śruby. d a a - Śruba wspornika zacisku b - Śruba o średnicy 1/2 cala (4) c - Płaska podkładka (4) d - Przeciwnakrętka (4) b c Opis Nm lb-in. lb-ft Elementy złączne mocujące silnika zaburtowego Mocno dokręcić śruby opaski zaciskowej. 78 pol

87 INSTALACJA Połączenie przewodu paliwowego POŁĄCZENIE PRZEWODU PALIWOWEGO Minimalna średnica wewnętrzna (Dw) przewodu paliwowego to 8 mm (5/16 cala). Złącze przewodu paliwowego w tym modelu silnika ma konstrukcję blokowaną na wcisk. Za pomocą zacisku metalowego lub plastikowego (dostarczone wraz z łodzią) zamocować zdalny przewód paliwowy osprzętu do złączki Instalacja śruby napędowej Flo-Torq I! OSTRZEŻENIE Rozpoczęcie serwisowania lub konserwacji bez uprzedniego odłączenia akumulatora może spowodować uszkodzenie produktu, obrażenia ciała lub śmierć w konsekwencji pożaru, wybuchu, porażenia prądem lub nieoczekiwanego zapłonu silnika. Zawsze należy odłączyć przewody akumulatora od akumulatora przed przystąpieniem do prac konserwacyjnych, serwisowych, instalacyjnych oraz przed demontażem silnika lub elementów napędu.! OSTRZEŻENIE Obracający się wał śruby napędowej może spowodować, że silnik zacznie się kręcić i uruchomi się. Aby uniknąć tego rodzaju przypadkowego uruchomienia silnika i możliwości odniesienia poważnych obrażeń na skutek uderzenia obracającą się śrubą napędową, należy zawsze przestawiać kluczyk zapłonu lub wyłącznik ściągacza linowego w pozycję OFF" i wyjąć przewody świec zapłonowych ze świec na czas wykonywania napraw. 1. Nasmarować wał śruby napędowej za pomocą smaru 2-4-C z PTFE Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Wał napędowy śrubowy Q 1 WAŻNE: Aby nie dopuścić do korozji piasty śruby napędowej i jej zakleszczenia na wale napędowym (zwłaszcza w wodzie słonej), zawsze należy nanosić warstwę zalecanego smaru na cały wał napędowy w zalecanych odstępach czasu oraz za każdym razem przy zdejmowaniu śruby napędowej. pol 79

88 INSTALACJA 2. Śruby napędowe z piastą napędu Flo-Torq I należy zainstalować przednią piastę oporową, śrubę napędową oraz nakrętkę śruby napędowej i element podtrzymujący nakrętkę na wale. a b a - b - c - d - Nakrętka na śrubie napędowej Element ustalający nakrętki na śrubie napędowej Śruba napędowa Przednia piasta oporowa 3. Śruby napędowe z piastą napędu Flo-Torq II należy zainstalować przednią piastę oporową, wymienną tuleję napędową, tylną śrubę napędową, piastę oporową oraz nakrętkę śruby napędowej i element podtrzymujący nakrętkę na wale. a b c d c e f d a - b - c - d - e - f - Nakrętka na śrubie napędowej Element ustalający nakrętki na śrubie napędowej Tylna piasta oporowa Wymienna tuleja napędowa Śruba napędowa Przednia piasta oporowa 4. Należy umieścić element ustalający nakrętki na śrubie napędowej nad sworzniami. Umieścić drewniany klocek pomiędzy skrzynką biegów a śrubą napędową. Dokręcić nakrętkę śruby zadanym momentem. Opis Nm lb-in. lb-ft Nakrętka na śrubie napędowej Wyrównać płaskie boki nakrętki śruby napędowej z zaczepami na elemencie przytrzymującym nakrętkę. Zamocować nakrętkę śruby napędowej, zaginając zaczepy ku górze i w kierunku przeciwnym do nakrętek śruby napędowej. a b a - b - Kołki Zaczepy a b Zamontować przewody świecy zapłonowej. 80 pol

89 INSTALACJA Instalacja piasty śruby napędowej Flo-Torq Reflex! OSTRZEŻENIE Rozpoczęcie serwisowania lub konserwacji bez uprzedniego odłączenia akumulatora może spowodować uszkodzenie produktu, obrażenia ciała lub śmierć w konsekwencji pożaru, wybuchu, porażenia prądem lub nieoczekiwanego zapłonu silnika. Zawsze należy odłączyć przewody akumulatora od akumulatora przed przystąpieniem do prac konserwacyjnych, serwisowych, instalacyjnych oraz przed demontażem silnika lub elementów napędu.! OSTRZEŻENIE Obracający się wał śruby napędowej może spowodować, że silnik zacznie się kręcić i uruchomi się. Aby uniknąć tego rodzaju przypadkowego uruchomienia silnika i możliwości odniesienia poważnych obrażeń na skutek uderzenia obracającą się śrubą napędową, należy zawsze przestawiać kluczyk zapłonu lub wyłącznik ściągacza linowego w pozycję OFF" i wyjąć przewody świec zapłonowych ze świec na czas wykonywania napraw. Nasmarować wypusty wału śruby napędowej za pomocą smaru 2-4-C z PTFE Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Wypusty wału napędowego Q 1 DOPASOWANIE TULEI NAPĘDOWEJ Metoda dopasowania nr 1 1. Dopasować nr identyfikacyjny na tylnej tulei napędowej do prostokątnego oznaczenia na przedniej tulei napędowej. pol 81

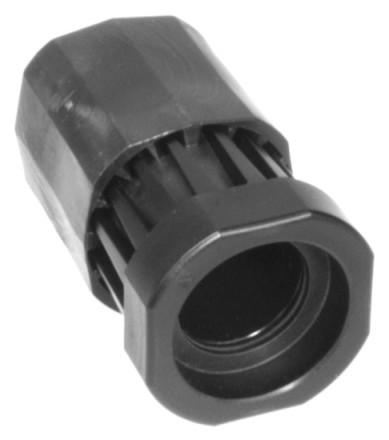

90 INSTALACJA 2. Włożyć tylną tuleję napędową w przednią tuleję napędową. a b 2 c a - Prostokątne oznaczenie na przedniej tulei napędowej b - Nr identyfikacyjny na tylnej tulei napędowej (1 lub 2) c - Pierścień uszczelniający Metoda dopasowania nr 2 1. Dopasować palce tylnej tulei napędowej do kieszeni przedniej tulei napędowej, zgodnie z ilustracją. 82 pol

91 INSTALACJA 2. Włożyć tylną tuleję napędową w przednią tuleję napędową. a 2 b c a b a - b - c - Szeroka rozpórka przedniej tulei napędowej Szeroka szczelina między palcami tylnej tulei napędowej Pierścień uszczelniający pol 83

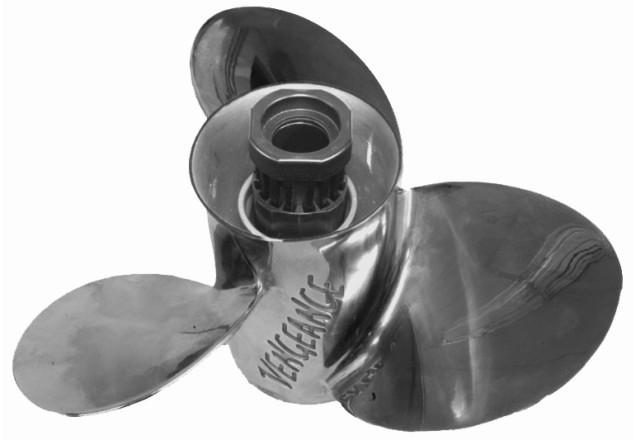

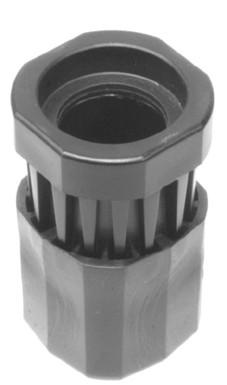

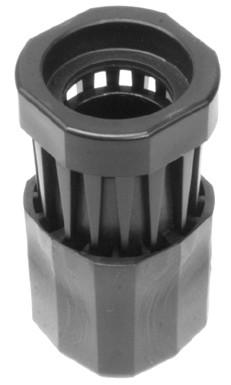

92 INSTALACJA INSTALACJA TULEI NAPĘDOWEJ NA ŚRUBIE NAPĘDOWEJ 1. Dopilnować, aby nie było szczeliny między przednią tuleją napędową a tylną tuleją napędową Włożyć zespół tulei napędowych na śrubę napędową i wepchnąć zespół tulei napędowych na śrubę napędową UWAGA: Dopilnować, aby pierścień uszczelniający był osadzony w otworze z walcowym pogłębieniem w tylnej tulei napędowej. 84 pol

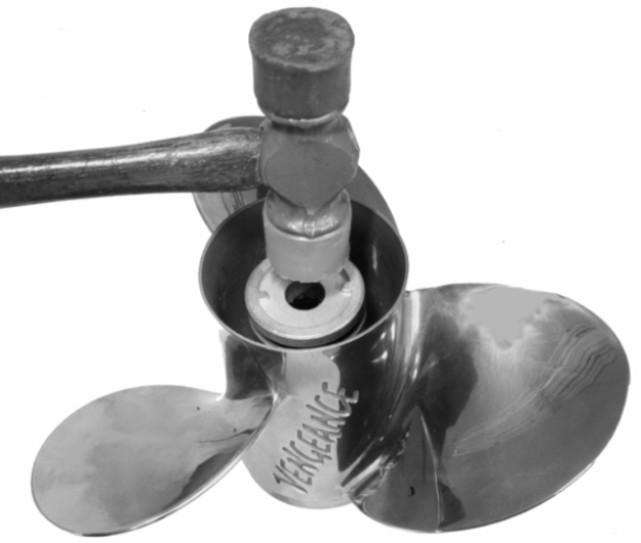

93 INSTALACJA 3. Założyć tylną podkładkę na zespół tulei napędowych i lekko wbić, stukając, zespół tulei napędowych na śrubę. Tylna podkładka zetknie się ze śrubą napędową po poprawnym osadzeniu zespołu tulei napędowych. a - Tylna podkładka a Założyć podkładkę oporową na wał śruby napędowej. WAŻNE: Piasta Flo-Torq Reflex wymaga użycia podkładki oporowej dołączonej do zestawu piasty śruby napędowej. 5. Zamontować śrubę napędową Zamontować tylną podkładkę i podkładkę z zaczepami oraz zabezpieczyć je nakrętką śruby napędowej dołączoną do zestawu. Dokręcić nakrętkę zadanym momentem. Zagiąć zaczepy podkładki z zaczepami na nakrętkę. pol 85

94 INSTALACJA WAŻNE: Piasta Flo-Torq Reflex wymaga użycia nakrętki śruby napędowej dołączonej do zestawu piasty śruby napędowej. Użycie nakrętki śruby napędowej innej niż dołączona do zestawu piasty śruby napędowej Flo-Torq Reflex spowoduje, że nylonowa część nakrętki zabezpieczającej nie chwyci całkowicie gwintu wału śruby napędowej. b c d e f g h a a - b - c - d - e - f - g - h - Przednia podkładka oporowa Śruba napędowa Przednia tuleja napędowa Tylna tuleja napędowa Pierścień uszczelniający Złączka tulei napędowej Podkładka z zaczepami Przeciwnakrętka 7. Obrócić śrubą, aby sprawdzić, czy śruba o nic nie haczy i nic nie utyka w miejscu między obudową przekładni a śrubą napędową. Opis Nm lb-in. lb-ft Nakrętka UWAGA: Niewielki zakres luzu podczas obrotów jest normalny. 86 pol
