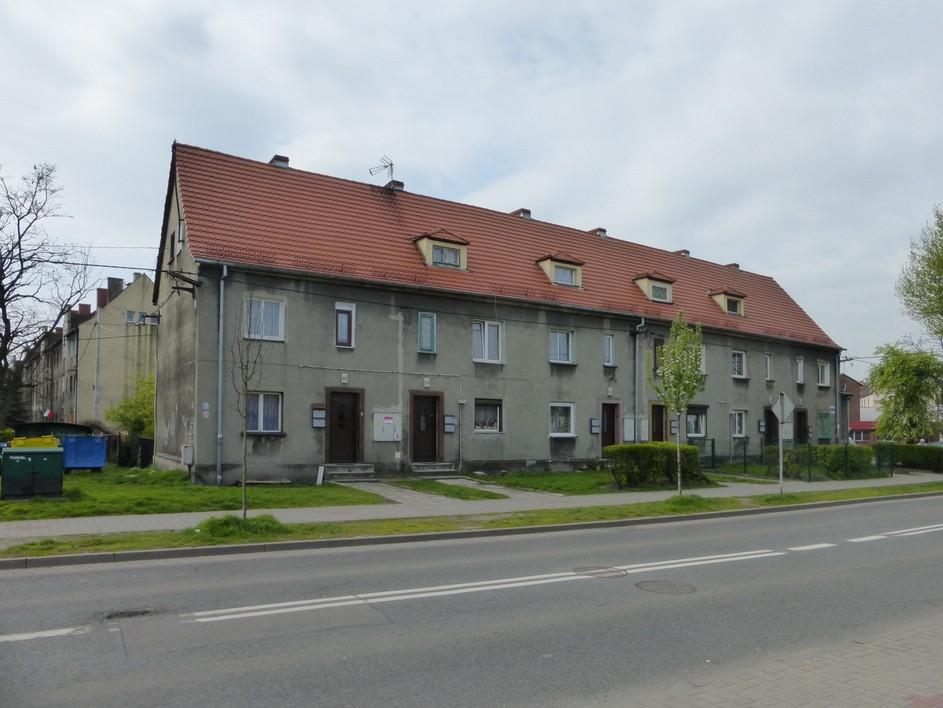

1 mgr inż. Jerzy Ciesielczuk kontakt tel. kom stacj PKB ul. Konarskiego 23b/ GLIWICE Zadanie INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY opracowanie ADAPTACJA POMIESZCZENIA W PIWNICY DLA POTRZEB WĘZŁA CIEPLNEGO rodzaj opracowania SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH Wymagania wspólne i budowlana obiekt budowlany: Budynek mieszkalny adres obiektu: Gliwice ul. Odrowążów 88 Inwestor: Wspólnota Mieszkaniowa przy ul. Odrowążów ul. Dolnych Wałów Gliwice grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej kod grupa robót Roboty instalacyjne w budynkach kod grupa robót Roboty wykończeniowe w zakresie obiektów budowlanych kod opracował: mgr inż. Jerzy Ciesielczuk

2 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH Strona tytułowa SST nr 0.0 Wymagania wspólne SST nr 2.1 Roboty betoniarskie SST nr 2.2 Roboty murarskie SST nr 4.2. Drzwi i okna strona tytułowa + specyfikacja szczegółowa 0-0

3 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA NR 0.0 WYMAGANIA WSPÓLNE. 1 Część ogólna. 1.1 Nazwa zamówienia. Zamówienie nosi nazwę Przyłączenie budynku do miejskiej sieci ciepłowniczej Instalacje wewnętrzne Pomieszczenie węzła ciepłowniczego w piwnicy budynku przy ul. Odrowążów w Gliwicach. 1.2 Zakres robót budowlanych objętych specyfikacją. Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót budowlanych przy realizacji zamówienia określonego w punkcie 1.1 i objętych szczegółowymi specyfikacjami technicznymi. Roboty budowlane obejmują: wykonanie instalacji wodnokanalizacyjnej i elektrycznej węzła ciepłowniczego dostosowaniu pomieszczenia węzła cieplnego do wymagań PEC Gliwice pod względem budowlanym; wykonanie instalacji ogrzewczej i ciepłej wody użytkowej w budynku. 1.3 Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Roboty tymczasowe. Roboty tymczasowe obejmują prace związane z niezbędnym zabezpieczeniem placu budowy z uwagi na bezpieczeństwo robót oraz ochrony budynku przed uszkodzeniami. Roboty tymczasowe nie ujęte w projekcie nie podlegają rozliczeniu. Wszelkie roboty tymczasowe podlegające rozliczeniu zostały uwzględnione w przedmiarze robót, przy założeniu należytej staranności Wykonawcy przy prowadzeniu robót Roboty towarzyszące. Roboty towarzyszące polegają na zabezpieczeniu istniejących instalacji i urządzeń związanych z tymi instalacjami zamocowanymi do elewacji budynku. Roboty towarzyszące nie ujęte w projekcie nie podlegają rozliczeniu. Wszelkie roboty tymczasowe i towarzyszące podlegające rozliczeniu zostały uwzględnione w przedmiarze robót, przy założeniu należytej staranności Wykonawcy przy prowadzeniu robót. 1.4 Informacje o terenie budowy Informacje ogólne. Plac budowy obejmuje budynek przy ul. Odrowążów Dojazd na plac budowy ulicą Odrowążów. ul. Odrowążów 88 - Gliwice 39

4 Przed przystąpieniem do wykonywania robót należy powiadomić użytkowników budynków przy ul. Odrowążów o terminie rozpoczęcia robót. Media dostępne w budynku w porozumieniu z Inwestorem. Istnieje możliwość zorganizowania zaplecza budowy na terenie posesji w uzgodnieniu z Inwestorem Przekazanie terenu budowy. Zamawiający, w terminie określonym w dokumentach umowy, przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi i niezbędnymi dokumentami Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji zamówienia aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, oraz wszelkie inne środki niezbędne do ochrony robót. Obejmuje to także zapewnienie dozoru mienia budowy. Wykonawca jest odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru ostatecznego. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest zawarty w cenie umownej Ochrona przeciwpożarowa. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami, w pomieszczeniach i na ternie związanym z realizacją zamówienia. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca jest odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji zamówienia albo przez personel Wykonawcy. 1.5 Nazwy i kody: kategorii robót, grup robót, klas robót. Kody prac wg Wspólnego Słownika Zamówień CPV zawierają poszczególne specyfikacje szczegółowe. 1.6 Określenia podstawowe Oznaczenia stosowane w niniejszym projekcie. W projekcie stosowane są następujące oznaczenia odwołań do dokumentów: [P1], [P2], [P3]... Powołanie się na dokument wymieniony w punkcie Podstawa opracowania (zwykle pkt 1.1) tomu; [1], [2], [3] Powołanie się na opracowania bądź inne dane wymienione w punkcie Bibliografia ; {1}, {2}, {3} Powołanie się na normę. Wykaz norm zawiera punkt Wykaz przywołanych norm strona tytułowa + specyfikacja szczegółowa 0-0

5 1.6.2 Określenia stosowane w niniejszym projekcie, których znaczenie może odbiegać od ogólnie przyjętego. Projekt Projekty budowlane i wykonawcze zawarte w tomach I XIII, wymienione na stronie 2 tomu I oraz ewentualne dodatkowe opracowania, wykonane w trakcie robót i przekazane Wykonawcy wpisem do dziennika budowy; SST (SST X.X 1 ) Opracowania wymienione w punkcie 1.7 niniejszej specyfikacji; Wykonawca strona Umowy z Zamawiającym, zobowiązana do wykonania zamówienia. Projektant Każda z osób wymienionych jako projektant w zespole projektowym określonym w Projekcie Budowlanym; Inspektor Nadzoru osoba, której Inwestor powierza nadzór nad realizacją Projektu. Reprezentuje on interesy inwestora na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzianach i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu; Wyrób budowlany zgodnie z definicją zawartą w Rozporządzeniu [5]; DWU Deklaracja właściwości użytkowych, wystawiona przez producenta wyrobu budowlanego zgodnie z wymaganiami [5]; Specyfikacja techniczna wyrobu zespół parametrów określających właściwości materiału/wyrobu budowlanego, podawany przez producenta w formie zgodnej z wymaganiami prawa; Informacja techniczna, karta techniczna Informacja dołączana do wyrobu budowlanego przez producenta, zawierająca sposób stosowania wyrobu budowlanego; Przedział tolerancji W przypadku braku określenia tolerancji przy definiowaniu wymagania, należy przyjmować przeciętne tolerancje, przyjmowane zwyczajowo dla danego rodzaju robót budowlanych; Odpowiednia zgodność zgodność porównywalnych parametrów z wymaganiami z uwzględnieniem przedziału tolerancji. 1.7 Wykaz STWiORB dla zadania. Dla zadania opracowano następujące specyfikacje: SST Nr 0.0 Wymagania wspólne SST Nr 2.1 Roboty betoniarskie SST Nr 2.2 Roboty murarskie SST Nr 3.1 Instalacja ogrzewcza 2 SST Nr 3.3 Wewnętrzna instalacja elektryczna 3 SST Nr 3.4 Instalacja wody zimnej 4 SST Nr 3.5 Instalacja kanalizacji sanitarnej 4 SST Nr 4.2 Drzwi i okna. 1 gdzie X.X oznacza numer konkretnej SST 2 Tom II 3 Tom VII 4 Tom IX ul. Odrowążów 88 - Gliwice 41

6 2 Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. 2.1 Wymagania ogólne. Wszystkie wyroby budowlane użyte do wykonania robót budowlanych winny posiadać dopuszczenie do powszechnego stosowania w budownictwie wydane zgodnie z obowiązującymi przepisami Prawa Budowlanego [1] oraz Ustawy o Wyrobach budowlanych [2]. Dostarczone na plac budowy wyroby budowlane winny posiadać: oznakowanie znakiem CE lub znakiem budowlanym deklarację właściwości użytkowych, w formie papierowej dla wskazanych w SST wyrobów budowlanych lub wskazanie sposobu dostępu do deklaracji właściwości użytkowych dla pozostałych wyrobów budowlanych lub (opcjonalnie) informację techniczną lub/oraz aprobatę techniczną w formie papierowej, o ile SST wymaga jej przedstawienia. Dane określone w projekcie i SST są uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy wyrobu budowlanego muszą być jednorodne i wykazywać bliską zgodność z wymaganiami projektu, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. Zabrania się składowania na placu budowy wyrobów budowlanych nie przeznaczonych do realizacji robót oraz nie posiadających wymaganych dokumentów. Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy. 2.2 Składowanie i przechowywanie produktów. Wykonawca zapewni, aby tymczasowo składowane wyroby budowlane, do czasu, gdy będą one potrzebne do wykonywania robót, były zabezpieczone przed zanieczyszczeniem i zachowały swoje właściwości. Przy składowaniu należy zachować warunki podawane przez producentów poszczególnych wyrobów. Miejsca czasowego składowania wyrobów budowlanych będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru. Wyroby te w każdym czasie winny być dostępne do kontroli przez Inspektora nadzoru. 2.3 Transport. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na właściwości transportowanych wyrobów budowlanych. Przy transporcie należy zachować warunki podawane przez producentów poszczególnych wyrobów. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 2.4 Zasady doboru materiałów i wyrobów budowlanych. W niniejszych specyfikacjach scharakteryzowano wyroby budowlane przez podanie jego charakterystycznych parametrów cech technicznych lub przez podanie nazwy handlowej przyjętego wyrobu budowlanego ze wskazaniem dokumentu odniesienia strona tytułowa + specyfikacja szczegółowa 0-0

7 W przypadku podania nazwy handlowej wyrobu budowlanego dopuszcza się zastosowanie innych wyrobów budowlanych o podobnych właściwościach techniczno-użytkowych, przy zachowaniu poniższych warunków: a) zastosowany wyrób budowlany posiada dopuszczenie do powszechnego stosowania w budownictwie wydane zgodnie z obowiązującymi przepisami Prawa Budowlanego [1] i Ustawy [2]; b) Specyfikacja Techniczna proponowanego wyrobu budowlanego posiada parametry techniczne nie gorsze od wskazanego wyrobu, określone w przywołanym dokumencie odniesienia; UWAGA: w przypadku braku określenia przez producenta wymaganej cechy technicznej, wyrób budowlany nie może być zastosowany. c) Obszar zastosowań wyrobu budowlanego wg deklaracji właściwości użytkowych producenta wskazuje na możliwość jego zastosowania do wykonania projektowanych robót budowlanych. d) Zostaną określone odpowiednie parametry 1 do zastosowania zamiennika (grubości warstwy, zużycie jednostkowe, sposoby przygotowania podłoża itp.). Parametry te określa dokonujący zamianę. Dokonujący zamianę jednocześnie uwzględni wszelkie ewentualne wpływy zamiany na inne elementy projektu i zapewni odpowiednią ich adaptację do nowych warunków. W przypadku zastosowania produktów zamiennych o parametrach technicznych równoważnych, na Wykonawcy spoczywa wykazanie, że oferowane przez niego produkty będą spełniać wymagania określone w projekcie oraz SST i nie spowodują obniżenia właściwości użytkowych realizowanego zadania. 3 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. Wymagania w tym zakresie ujęte są w poszczególnych szczegółowych specyfikacjach. 4 Wymagania dotyczące wykonania robót budowlanych. 4.1 Ogólne warunki wykonania robót budowlanych. Roboty budowlane winny być prowadzone zgodnie z niniejszym Projektem oraz zasadami sztuki budowlanej. Wymagania techniczne i jakościowe prowadzonych robót winny być zgodnie z odpowiednimi dokumentami odniesienia. Dla robót, przy których nie wskazano dokumentu odniesienia lub braku w tym dokumencie odpowiednich wskazań obowiązują ustalenia zawarte w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych [8]. Wykonawca jest odpowiedzialny za jakość wykonanych robót, ich zgodność z dokumentacją projektową, Specyfikacją Techniczną i poleceniami kierownika budowy. 1 Określone w projekcie parametry wykonania mogą być niewłaściwe dla podobnych, nawet z bardzo zbliżoną charakterystyką techniczną, materiałów. ul. Odrowążów 88 - Gliwice 43

8 4.2 Kontrola jakości robót Program zapewnienia jakości robót. Do obowiązków Wykonawcy należy opracowanie i przedstawienie do zaakceptowania przez Inspektora nadzoru programu zapewnienia jakości (PZJ), w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z projektem i SST. Program zapewnienia jakości winien zawierać: organizację wykonania robót, w tym termin i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót; wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót; system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, określenie niezbędnego wyposażenia w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań); sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inspektorowi nadzoru; wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne; rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp.; sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót; procedury przekazywania Inspektorowi nadzoru raportów z przeprowadzonych badań; sposób dokumentowania miejsca zabudowy materiałów i wyrobów budowlanych Nadzór nad jakością robót. Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając w to personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w SST. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w SST. Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami odpowiednich norm. W przypadku, gdy normy nie obejmują żadnego badania wymaganego w SST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inspektora nadzoru. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inspektora nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inspektora nadzoru strona tytułowa + specyfikacja szczegółowa 0-0

9 Wykonawca będzie przekazywać Inspektorowi nadzoru kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. W przypadku, gdy nie zostały one tam określone, Inspektor nadzoru ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Inspektor nadzoru będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych Wykonawcy w celu ich inspekcji. Inspektor nadzoru będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inspektor nadzoru natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użytku dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca Pobieranie próbek. Próbki będą pobierane losowo, przy zachowaniu zasady, że wszystkie elementy mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inspektor nadzoru będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na zlecenie Inspektora nadzoru Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania i przechowywania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inspektora nadzoru. Próbki dostarczone przez Wykonawcę do badań będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inspektora nadzoru. 4.3 Ochrona środowiska w czasie wykonywania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania realizacji zamówienia Wykonawca będzie: podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy unikać uszkodzeń lub uciążliwości dla osób trzecich lub ich własności, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie prowadzonych robót budowlanych. 4.4 Ochrona własności publicznej i prywatnej. Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych w obrębie placu budowy i zaplecza, takie jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Dotyczy to także instalacji wewnętrznych i zewnętrznych budynku, znajdujących się w obrębie robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi ul. Odrowążów 88 - Gliwice 45

10 Inspektora nadzoru i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. 4.5 Dokumentacja budowy Zakres dokumentacji budowy. Dokumentacja budowy obejmuje co najmniej: Dziennik budowy Pozwolenie na budowę Projekt Protokoły narad i ustaleń Plan bezpieczeństwa i ochrony zdrowia Protokoły odbiorów częściowych Książka obmiarów robót; Dokumenty dotyczące właściwości wyrobów i materiałów budowlanych; Umowy cywilnoprawne z osobami trzecimi Dokumentacja powykonawcza; Protokół odbioru końcowego Przechowywanie dokumentów budowy. Całość dokumentacji budowy, odpowiednio zabezpieczona, przechowywana będzie na ternie budowy. Dokumentacja będzie dostępna dla Inspektora nadzoru w każdym terminie Dokumentacja projektowa zadania. Dokumentem podstawowym przy realizacji zadania jest projekt, którego ustalenia są nadrzędne w stosunku do pozostałych części dokumentacji. Wykonawca nie może wykorzystywać błędów, opuszczeń lub rozbieżności w dokumentacji projektowej, a o ich wykryciu powinien natychmiast powiadomić Inspektora Nadzoru, który dokona odpowiednich zmian lub poprawek w porozumieniu z Projektantem. W przypadku rozbieżności pomiędzy poszczególnymi częściami dokumentacji wymienionymi na stronie 2 projektu obowiązuje następująca kolejność ważności poszczególnych części: 1. Projekt wykonawczy, przy czym opis wymiarów ważniejszy jest od odczytów ze skali rysunków; 2. SST X.X; 3. SST 0.0 Wymagania wspólne; 4. Projekt budowlany; 5. Przedmiar robót; 6. Kosztorys 1 inwestorski. 1 Kosztorys nie jest częścią projektu strona tytułowa + specyfikacja szczegółowa 0-0

11 4.5.4 Zmiany w dokumentacji. Ewentualne decyzje o zmianach w odniesieniu do projektu winny być każdorazowo potwierdzone wpisem inspektora nadzoru do dziennika budowy, z uwzględnieniem zapisów art.36a. Ustawy [1]. Dotyczy to także zmian wprowadzanych przez Projektanta. W przypadku zmian w dokumentacji dokonywanych przez inne osoby zalecane jest ich skonsultowanie Projektantem Dokumenty dotyczące materiałów i wyrobów budowlanych Deklaracje właściwości użytkowych, dokumenty laboratoryjne i inne dokumenty dotyczące właściwości materiałów i wyrobów budowlanych. Deklaracje właściwości użytkowych, dokumenty laboratoryjne oraz wszelkie inne dokumenty potwierdzające cechy wykorzystanych do realizacji zamówienia materiałów, odpowiednio oznakowane, stanowią załączniki do dziennika budowy lub protokołu (częściowego lub końcowego) odbioru robót. Dokumenty te powinny być dostępne w każdym czasie dla Inspektora nadzoru. 4.7 Roboty dodatkowe. Ewentualne roboty dodatkowe wymagają sporządzenia protokołu konieczności podpisanego przez Inspektora Nadzoru Inwestorskiego. 5 Opis działań związanych z odbiorem robót budowlanych. 5.1 Odbiory częściowe i robót zanikających. W zależności od ustaleń odpowiednich SST, roboty mogą podlegać odbiorom częściowym. Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości i zgodności z projektem wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego, w zakresie i według zaleceń odpowiednich dokumentów odniesienia, dokonuje Inspektor nadzoru. Odbioru częściowego robót dokonuje się co najmniej dla zakresu robót określonego w SST wg zasad jak przy odbiorze ostatecznym robót. Częściowy odbiór robót winien być udokumentowany protokołem odbioru lub wpisem do dziennika budowy dokonanym przez kierownika budowy i zaakceptowanym przez Inspektora Nadzoru. 1 Ustawa o prawie autorskim i prawach pokrewnych z dn r. ul. Odrowążów 88 - Gliwice 47

12 5.2 Odbiór końcowy robót Odbiór formalny. Odbiór formalny polega na przekazaniu Inwestorowi następujących dokumentów: dokumentację podwykonawczą (projekt z naniesionymi ewentualnymi zmianami dokonanymi w trakcie robót, parafowane przez kierownika budowy) wraz z Oświadczeniem kierownika budowy o prawidłowości wykonania robót; ewentualną dokumentację dodatkową (jeśli została sporządzona w trakcie realizacji umowy); protokoły odbiorów częściowych z załącznikami; dziennik budowy; spis wyrobów budowlanych użytych do realizacji obiektu wraz ze wskazaniem miejsca ich zabudowy oraz sposobu dostępu do deklaracji właściwości użytkowych lub informacji technicznej dla tych wyrobów budowlanych Odbiór fizyczny. Odbiór fizyczny polega na sprawdzeniu na obiekcie zgodności wykonania robót budowlanych zgodnie z projektem. Odbioru robót należy dokonać zgodnie z warunkami zawartymi w poszczególnych normach i wytycznych lub instrukcjach wykonania dla poszczególnych robót. Sprawdzeniem należy także objąć kontrolę zgodności otrzymanych dokumentów (przy odbiorze formalnym) ze stanem faktycznym obiektu. Po pozytywnym odbiorze należy sporządzić Protokół odbioru końcowego 6 Dokumenty odniesienia. 1. Ustawa Prawo Budowlane t.j. Dz.U z późn. zm.) [1]; 2. Ustawa z dnia 16 kwietnia 2004r o wyrobach budowlanych (t.j. Dz.U z późn. zm.) [2]; 3. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (t.j. Dz.U z późn. zm.) [3]; 4. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (t.j. Dz.U z późn. zm.) [4]; 5. Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 [5]; 6. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dn. 12 kwietnia 2002 r. (tj. Dz.U z późn. zm.) [6]; 7. Dz.U ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (t.j. Dz.U ) [7]; 8. Warunki techniczne wykonania i odbioru robót budowlano-montażowych Tomy I-V. ARKADY 1990 [8] strona tytułowa + specyfikacja szczegółowa 0-0

13 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA NUMER 2.1 ROBOTY BETONIARSKIE 1 Część ogólna. 1.1 Zakres robót budowlanych objętych niniejszą specyfikacją. Niniejsza specyfikacja obejmuje prace związane z wykonaniem robót betoniarskich przy realizacji projektu. Specyfikację należy rozpatrywać łącznie ze specyfikacją. nr 0.0 Wymagania wspólne. 1.2 Nazwy i kody : kategorii robót, grup robót i klas robót. grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej kod klasa robót Roboty budowlane w zakresie budynków kod kategoria robót Roboty budowlane w zakresie budynków wielofunkcyjnych kod Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. 2.1 Płyta podkładu posadzki węzła, podest wejściowy. Wykonać z betonu klasy C25/30, dla klasy ekspozycji XC2 wg normy [1]. Zbrojenie stalą konstrukcyjną klasy A wg normy [2]. Stopnie schodów wewnętrznych wykonać z tego samego betonu. 2.2 Dylatacje płyty posadzki. Wypełnienie dylatacji styropianu EPS-T wg normy [3] o grubości około 1[cm] na sucho. 2.3 Beton schodów zewnętrznych. Wykonać z betonu klasy C30/37 dla klasy ekspozycji XC4 wg normy [1]. Zbrojenie stalą konstrukcyjną klasy A wg normy [2]. 2.4 Kotwienie ścian i biegów. Kotwy wykonać ze stali do zbrojenia betonu o średnicy 12[mm]. ul. Odrowążów 88 - Gliwice 49

14 3 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. Przyjęto dowóz betonu z zewnętrznej wytwórni betonowozami i podawanie betonu pompą. Zagęszczenie betonu dowolną metodą. 4 Wymagania dotyczące środków transportu. Nie stawia się specjalnych wymagań w tym zakresie. 5 Wymagania dotyczące wykonania robót budowlanych. 5.1 Płyta betonowa posadzki. Klasa pielęgnacji płyty 2 wg normy [4] przy zalecanym utrzymywaniu powierzchni betonu wilgotnej przez odpowiednie użycie wody. Zalecany minimalny okres pielęgnacji wynosi 4 dni. Stopnie schodów wylać bezpośrednio na płycie podkładu. 5.2 Spocznik dolny schodów zewnętrznych. Powierzchnię górną spocznika zatrzeć na ostro (nie przewiduje się wykonywania posadzki na spoczniku). 5.3 Stopnie schodów zewnętrznych. Krawędzie schodów uzbroić w typowy kątownik ochronny z aluminium (lub innego materiału odpornego na korozję) 6 Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych. 6.1 Odbiory częściowe. Częściowym odbiorem robót objąć wykonanie: wykonanie dylatacji obwodowej płyty posadzki; zakotwienie płyty spocznika dolnego schodów zewnętrznych; szalowanie, zakotwienie i zbrojenie ścian obudowy schodów 6.2 Kontrola jakości robót. Kontrola jakości wykonania konstrukcji polega na kontroli spełnienia wymagań normy [4] dla klasy wykonania SST 2-1 roboty betoniarskie

15 7 Dokumenty odniesienia. 1 PN-EN 206-1:2003 * Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 2 PN-EN :2008 * Eurokod 2. Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków 3 PN-EN A1:2015 * Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja 4 PN-EN 13670:2011 * Wykonywanie konstrukcji z betonu ul. Odrowążów 88 - Gliwice 51

16 Stronica pusta SST 2-1 roboty betoniarskie

17 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA NUMER 2.2 ROBOTY MURARSKIE 1 Część ogólna. 1.1 Zakres robót budowlanych objętych niniejszą specyfikacją. Niniejsza specyfikacja obejmuje prace związane z wykonaniem robót betoniarskich przy realizacji projektu. Specyfikację należy rozpatrywać łącznie ze specyfikacją. nr 0.0 Wymagania wspólne. 1.2 Nazwy i kody : kategorii robót, grup robót i klas robót. grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej kod klasa robót Roboty budowlane w zakresie budynków kod kategoria robót Roboty budowlane w zakresie budynków wielofunkcyjnych kod Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. 2.1 Jastrych posadzki węzła. Zastosować gotowy preparat przeznaczony do wykonywania posadzek cementowych o wytrzymałości na ściskania nie mniejszej niż C20 wg normy [1]. W projekcie przyjęto zastosowanie preparatu CERESIT CN 82 wg [1]. 2.2 Tynk renowacyjny. Zastosować system tynków renowacyjnych spełniających wymogi WTA. Minimalna klasa tynku CS III wg normy [2]. W projekcie przyjęto zastosowanie systemu CERESIT CR 61 i CR 62 wg [1]. 2.3 Tynk mozaikowy. Zastosować tynk mozaikowy o ziarnie do 2,0[mm], w kolorze naturalnego betonu. 3 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. Nie stawia się wymagań w tym zakresie. ul. Odrowążów 88 - Gliwice 53

18 4 Wymagania dotyczące środków transportu. Nie stawia się specjalnych wymagań w tym zakresie. 5 Wymagania dotyczące wykonania robót budowlanych. 5.1 Jastrych cementowy. Górną powierzchnię jastrychu wykonać z odpowiednimi spadkami wg projektu. Jastrych winien być oddylatowany od ścian paskiem styropianu EPS-T w węźle, natomiast na korytarzu paskiem papy. W korytarzu jastrych zatrzeć na gładko. 5.2 Tynki wewnętrzne. Tynki wewnętrzne winny spełniać wymagania stawiane tynkom III kategorii wg pracy [2]. Tynki zacierać na gładko. 6 Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych. 6.1 Odbiory częściowe. Częściowym odbiorem robót objąć wykonanie wykonanie tynku renowacyjnego podkładowego. 6.2 Kontrola jakości robót. Kontrola jakości wykonania konstrukcji polega na kontroli spełnienia wymagań dotyczących zastosowanych materiałów oraz wymagań zawartych w opracowaniu [3] SST 2-2 roboty murarskie

19 7 Dokumenty odniesienia. 8 Wykaz przywołanych norm. 1 PN-EN 13813:2013 * Podkłady podłogowe oraz materiały do ich wykonywania. Materiały. Właściwości i wymagania. 2 PN-EN 998-1:2012 * Wymagania dotyczące zapraw do murów. Część1: Zaprawa tynkarska 3 PN-EN A1:2015 * Wymagania dotyczące elementów murowych. Część 1: Elementy murowe ceramiczne 4 PN-EN 998-2:2012 * Wymagania dotyczące zapraw do murów. Część 2: Zaprawa murarska 8.1 Bibliografia. [1] Strona producenta, dostęp w dacie opracowania. [2] Wacław Żenczykowski, BUDOWNICTWO OGÓLNE, Wydanie szóste, vol. Tom IV Fizyka budowli- Izolacje. Roboty wykończeniowe. Konstrukcje pneumatyczne". Warszawa: ARKADY, [3] Andrzej Bobociński i in., Warunki techniczne wykonania i odbioru robót budowlano-montażowych, Wyd. 4., vol. I- Budownictwo ogólne. Warszawa: Wydawnictwo ARKADY, ul. Odrowążów 88 - Gliwice 55

20 Stronica pusta SST 2-2 roboty murarskie

21 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA NUMER 4.2 DRZWI I OKNA. 1 Część ogólna. 1.1 Zakres robót budowlanych objętych niniejszą specyfikacją. Niniejsza specyfikacja obejmuje prace związane z montażem drzwi węzła i okna węzła cieplnego przy realizacji projektu. Specyfikację należy rozpatrywać łącznie ze specyfikacją. nr 0.0 Wymagania wspólne. 1.2 Nazwy i kody : kategorii robót, grup robót i klas robót. grupa robót Roboty wykończeniowe w zakresie obiektów budowlanych kod klasa robót Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie kod kategoria robót Instalowanie drzwi kod kategoria robót Instalowanie okien kod Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. 2.1 Drzwi stalowe Ds. Drzwi stalowe pełne, wewnętrzne. Drzwi z zamknięciem antypanicznym, otwierane od wewnątrz pod naciskiem. Od zewnątrz gałka stała, drzwi otwierane kluczem. Nie stawia się wymagań pod względem izolacyjności cieplnej. Drzwi w kolorze stalowym. 2.2 Okno. Okna z PCV, otwierane uchylnie. Zastosować okno o współczynniku przenikania ciepła nie większym niż U max =1,3[W/(m 2 *K)]. Okno szklone wkładem i dodatkowo, od strony zewnętrznej, szkłem zbrojonym o grubości 5[mm]. 3 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. Nie stawia się wymagań w tym zakresie. ul. Odrowążów 88 - Gliwice 57

22 4 Wymagania dotyczące środków transportu. Nie stawia się specjalnych wymagań w tym zakresie. 5 Wymagania dotyczące wykonania robót budowlanych. 5.1 Montaż okna. Przy montażu okien zachować wymagania instrukcji [1]. 5.2 Montaż drzwi. Drzwi montować w licu wewnętrznym ściany, od strony węzła. Maksymalne skucie ościeży istniejących nie może przekroczyć 3[cm]. 6 Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych. 6.1 Odbiory częściowe. Częściowym odbiorem robót objąć wykonanie: zamocowanie drzwi. zamocowanie okien zgodnie z [1] 6.2 Kontrola jakości robót. Kontrola jakości wykonania konstrukcji polega na kontroli spełnienia wymagań dotyczących zastosowanych materiałów oraz wymagań zawartych w opracowaniu [2]. 7 Dokumenty odniesienia. [1] Krzysztof Mateja, Instrukcja nr 421/2006. Warunki Techniczne Wykonania i Odbioru Robót Budowlanych. Cz. B. Z. 6: Montaż okien i drzwi balkonowych. Instytut Techniki Budowlanej, Warszawa [2] Andrzej Bobociński i in., Warunki techniczne wykonania i odbioru robót budowlano-montażowych, Wyd. 4., vol. I- Budownictwo ogólne. Warszawa: Wydawnictwo ARKADY, SST 4.2 okna i drzwi
