1 Własny styl przestrzeni Stylist Klimatyzatory pokojowe 05

2 WŁASNY STYL PRZESTRZENI Klimatyzatory LG osiągnęły bardzo wysoki poziom zaawansowania technologicznego, nasza uwaga nie skupia się już tylko na możliwościach chłodzenia i ogrzewania, ale również obejmuje inne cechy, jak wzornictwo i efektywność energetyczną. Klimatyzatory LG wykraczają daleko poza funkcje podstawowe, wyróżniając się szerokim zakresem wyrafinowanych projektów odpowiednich dla każdego wystroju domu lub biura. Wzornictwo podkreślające wystrój pomieszczenia to tylko jeden z wielu sposobów, w jaki klimatyzatory LG uzupełniają nasze otoczenie, jednocześnie zapewniając czyste i komfortowe powietrze. Przez lata firma LG starała się łączyć wysoką jakość rozwiązań klimatyzacyjnych z wyższą efektywnością energetyczną, oferując znaczne oszczędności dla domu lub firmy. Ponadto klimatyzatory LG są trwałymi i niezawodnymi urządzeniami o długiej żywotności, zapewniającymi wiele lat spokojnego użytkowania.

3 0 Unikalne cechy Modele Dane techniczne 80 Akcesoria 8 Rozwiązania klimatyzacji LG 8 Historia marki 84 Badania i rozwój

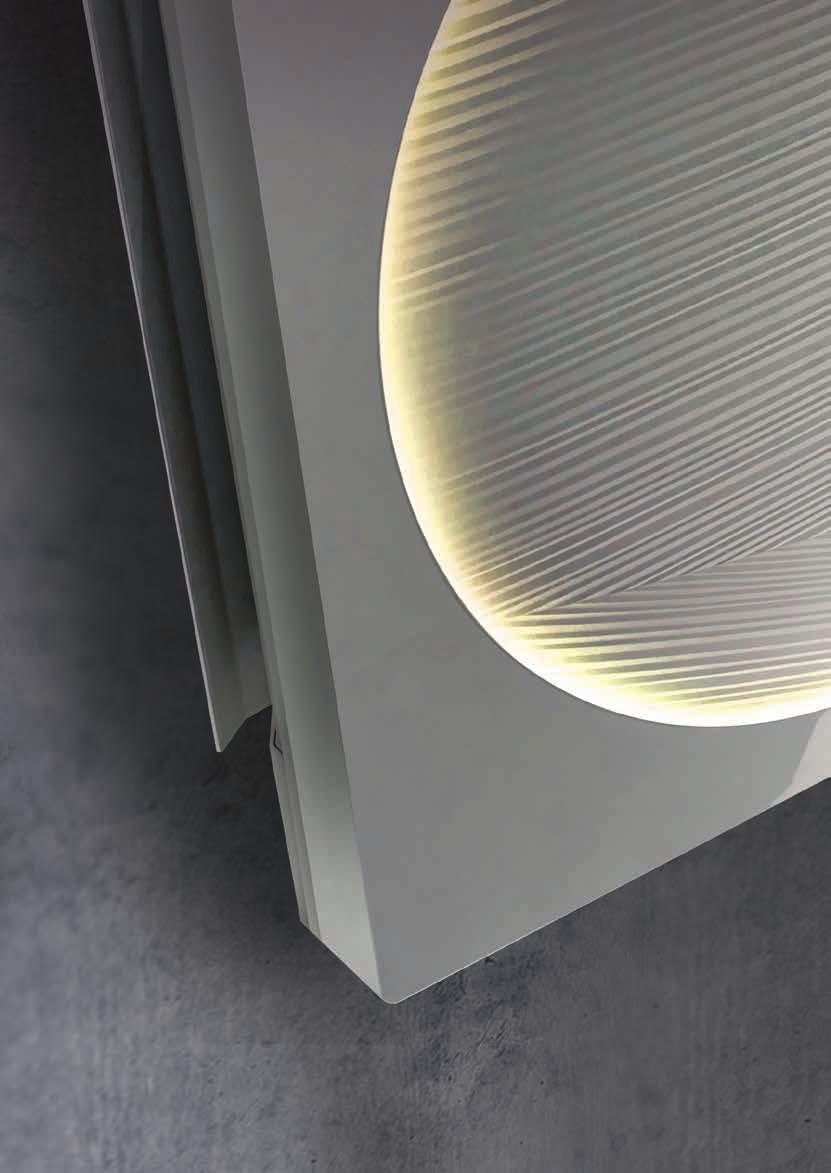

4 Stylist Design klimatyzatorów LG jest nieporównywalny z żadnymi innymi tego typu urządzeniami. Własny styl przestrzeni LG Electronics stworzył klimatyzator pokojowy, który poprzez delikatne odczucie powiewu na skórze, cichy szum wydajnego chłodzenia i zmieniające się barwy światła pozwala przejąć kontrolę nad zmysłami. Wrażenie panowania nad wiatrem i słońcem, a nawet materią zwykłej codzienności jest naprawdę imponujące. Element wystroju Unikalne wzornictwo Proste i eleganckie wzornictwo ARTCOOL Stylist komponuje się z każdym wnętrzem, od nowoczesnego po klasyczne. Komfort użytkowania Trójstronny nawiew powietrza -stronny nawiew zapewnia delikatny i bardziej naturalny przepływ powietrza. Nastrojowe oświetlenie Podświetlenie LED Dzięki dostosowaniu koloru oświetlenia klimatyzator ARTCOOL Stylist pozwala wyrazić swoje emocje. 4

5 5

6 Slim Klimatyzator ARTCOOL Slim, poza nowoczesnymi liniami i klasycznym stylem, oferuje najbardziej kompletny zestaw rozwiązań technologicznych. LG Electronics z dumą prezentuje najnowszy klimatyzator pokojowy, ARTCOOL Slim Inverter V. Nowy model wdraża kompleksowo najbardziej zaawansowane rozwiązania technologiczne klimatyzacji LG oraz wnosi do domu nowoczesny, elegancki wygląd. Niezwykle stylowy ARTCOOL Slim Inverter V, zapewniając doskonałą efektywność energetyczną, wysoką sprawność oraz szereg funkcji zwiększających wygodę, stanowi idealne połączenie formy i funkcjonalności. Większa wydajność Stylowy design Oszczędność energii Rewolucyjna technologia inwerterowa firmy LG - Inverter V oraz Aktywna Kontrola Zużycia Energii maksymalizują częstotliwość silnika sprężarki i sterują wydajnością chłodniczą. Efektem jest wysoki współczynnik wydajności oraz znaczne zmniejszenie zużycia energii. Najbardziej smukła obudowa Smukłe, eleganckie i wyrafinowane wzornictwo oraz starannie dobrane szczegóły tworzą ponadczasową klasykę. Zdalne sterowanie Inteligentny styl życia Dzięki inteligentnym funkcjom LG sterowanie i diagnostyka klimatyzatora są dostępne zawsze i wszędzie. 6

7 7

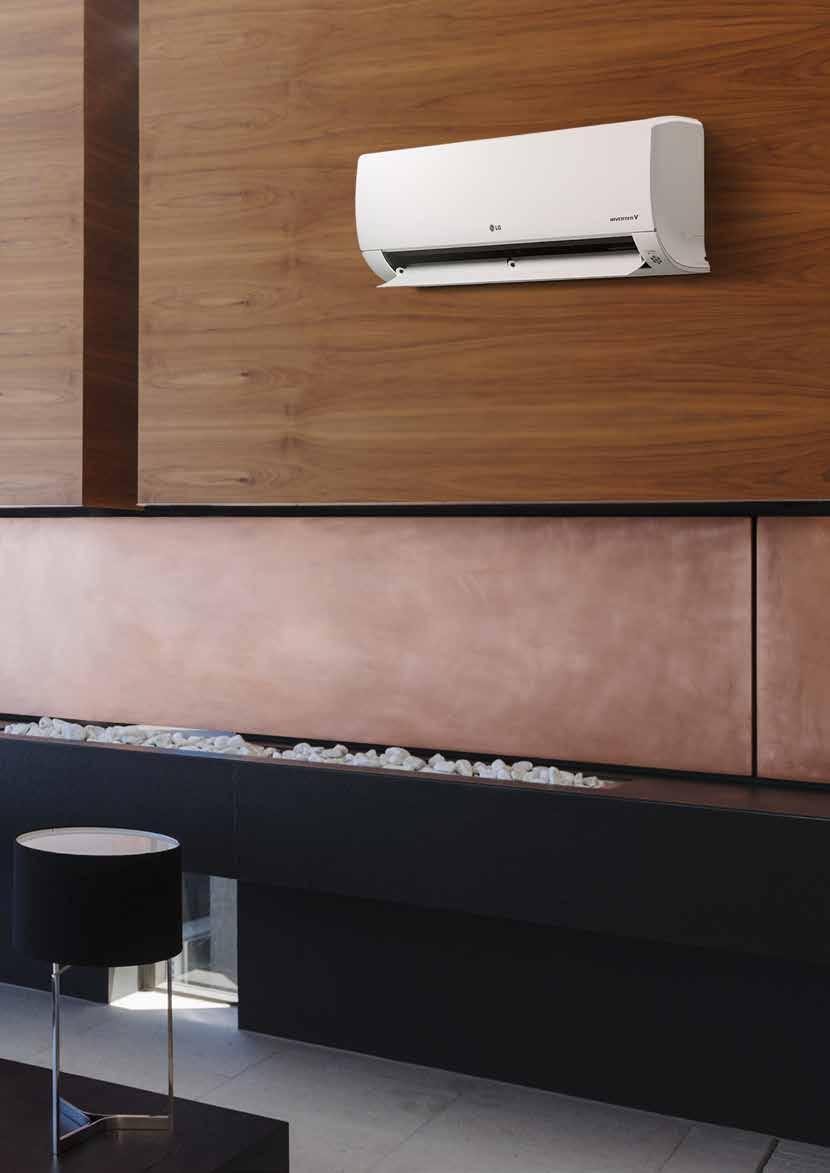

8 Deluxe Sirius Minimalistyczny design z wielką wydajnością Zaawansowana technologia LG klimatyzatorów pokojowych. liderem wśród LG, lider klimatyzacji RAC z zaawansowaną technologią inwerterową, wyznacza przyszłość klimatyzatorów pokojowych. Przedstawia nową generację - Deluxe Sirius Inverter V. Kompaktowe rozmiary, wysoka wydajność chłodzenia w minimalistycznym stylu oferują wielką efektywność i wygodę. Deluxe Sirius Inverter V posiada najistotniejsze elementy klimatyzatora o coraz wyższym zaawansowaniu technologicznym LG. Bardziej Wydajny Wysoka wydajność chłodzenia i ogrzewania Zastosowanie w klimatyzatorach pokojowych LG wymiennika ciepła o wysokiej gęstości i doładowania napędu bezpośredniego polepszyło parametry sprężarki i wydajność grzewczą. Silny nawiew Wysoka wydajność chłodzenia i ogrzewania Unikalny wysokociśnieniowy wentylator łopatkowy LG i wydajne duże śmigło jednostki zewnętrznej zapewniają bardzo efektywne chłodzenie i ogrzewanie. Stylowy design Design dostosowany dla maksymalnego komfortu Smukły i prosty design klimatyzatorów LG zapewnia łatwość montażu i wygodę czyszczenia. 8

9 9

10 Unikalne cechy Unikalne cechy Design Nieporównywalny styl, prosty i elegancki design klimatyzatorów LG pasujący do każdego otoczenia. Ich eleganckie, nowoczesne linie i klasyczny charakter sprawiają, że już sam wygląd działa orzeźwiająco. Stylowy Design Najwyższa wydajność energetyczna Najbardziej wydajna technologia inwerterowa LG oraz innowacyjna technologia oszczędzania energii zapewniają najwyższą wydajność, minimalizując jednocześnie zużycie energii. Najwyższa wydajność energetyczna Wyświetlacz zużycia energii Aktywna Kontrola Zużycia Energii Kontrola i sterowanie Technologie LG Smart dostępne zawsze i wszędzie. Dostęp i sterowanie klimatyzatorem z własnego smartfona lub lokalnego systemu BMS. Cicha praca Dzięki unikalnej budowie silnika BLDC i konstrukcji pochyłych łopatek wentylatora, klimatyzatory LG cechuje wyjątkowo niski poziom hałasu. Wi-Fi Wi-Fi Ready Sterowanie centralne Cicha praca jedn. wewnętrznej Silnik BLDC wentylatora Pochyłe łopatki wentylatora LG Obniżenie hałasu agregatu 0

11 Zdrowe powietrze Innowacyjne filtry chroniące użytkownika przed szkodliwymi substancjami, jak bakterie, wirusy i alergeny, a przy tym usuwające nieprzyjemne zapachy. Optymalizacja nawiewu Doświadczenie wydajnego i szybkiego chłodzenia z właściwym sposobem nawiewu. Jonizator Filtr -ochrona Filtr antybakteryjny Automatyczne oczyszczanie Plasmaster Funkcja Jet Cool 4-kierunkowy Auto Swing 6-stopniowe sterowanie nawiewem w pionie 5-stopniowe sterowanie nawiewem w poziomie Filtr -ochrona TOUCH SOFT AIR Przycisk dedykowanego nawiewu Skuteczne ogrzewanie Klimatyzatory pokojowe LG zaspokajają potrzeby grzewcze, zużywając przy tym mniej energii. Skuteczne ogrzewanie Łatwa i szybka instalacja Dzięki specjalnie zaprojektowanym przez LG elementom montażowym instalacja klimatyzatora nigdy nie była tak prosta. Łatwa i szybka instalacja

12 Typoszereg POKOJOWE SPLIT Modele 05 Najwyższa wydajność energetyczna Najwyższa wydajność energetyczna 9K G09WL A+ A K GWL A+ A 9K H09AL A+++ A+++ K HAL A+++ A+++ 9K A09LL A++ A+ Aktywna kontrola zużycia energii Wyświetlacz zużycia energii Chłodzenie Ogrzewanie Stylist Prestige Slim K ALL A++ A+ Cicha praca Cicha praca jedn. wewnętrznej (9dB) (7dB) Obniżenie hałasu agregatu (9dB) Automatyczne oczyszczanie (Plasmaster) Jonizator (plus) (plus) Zdrowe powietrze Filtr -ochrona Filtr -ochrona Filtr antybakteryjny Funkcja Jet Cool Optymalizacja nawiewu 4-kierunkowy Auto Swing -stronny nawiew powietrza TOUCH SOFT AIR touch Soft Air Instalacja Wi-Fi TOUCH SOFT AIR Łatwa instalacja Kontrola i sterowanie Wi-Fi TOUCH SOFT AIR Wi-Fi ready Sterowanie centralne (PI485) (opcja) (opcja) (opcja) Wi-Fi TOUCH TOUCH SOFT AIR SOFT AIR Ogrzewanie Skuteczne ogrzewanie * Dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia. * Urządzenie zawiera fluorowane gazy cieplarniane (R40A). Wi-Fi Wi-Fi

13 Mirror Deluxe Sirius Standard Basic 5 5 8K A8RL 9K D09CM K DCM 8K D8CM 4K D4CM 9K P09RL K PRL 8K P8EL 4K P4EL 9K E09EM K EEM 8K E8EM A+ A A++ A++ A++ A++ A++ A+ A++ A+ A++ A A++ A A++ A+ A++ A A+ A A+ A A A (9dB) (9dB) (0dB) (plus) (plus) (plus) (opcja) (opcja) (opcja) (opcja) (opcja) (opcja) (opcja) (opcja) (opcja) (4K, opcja)

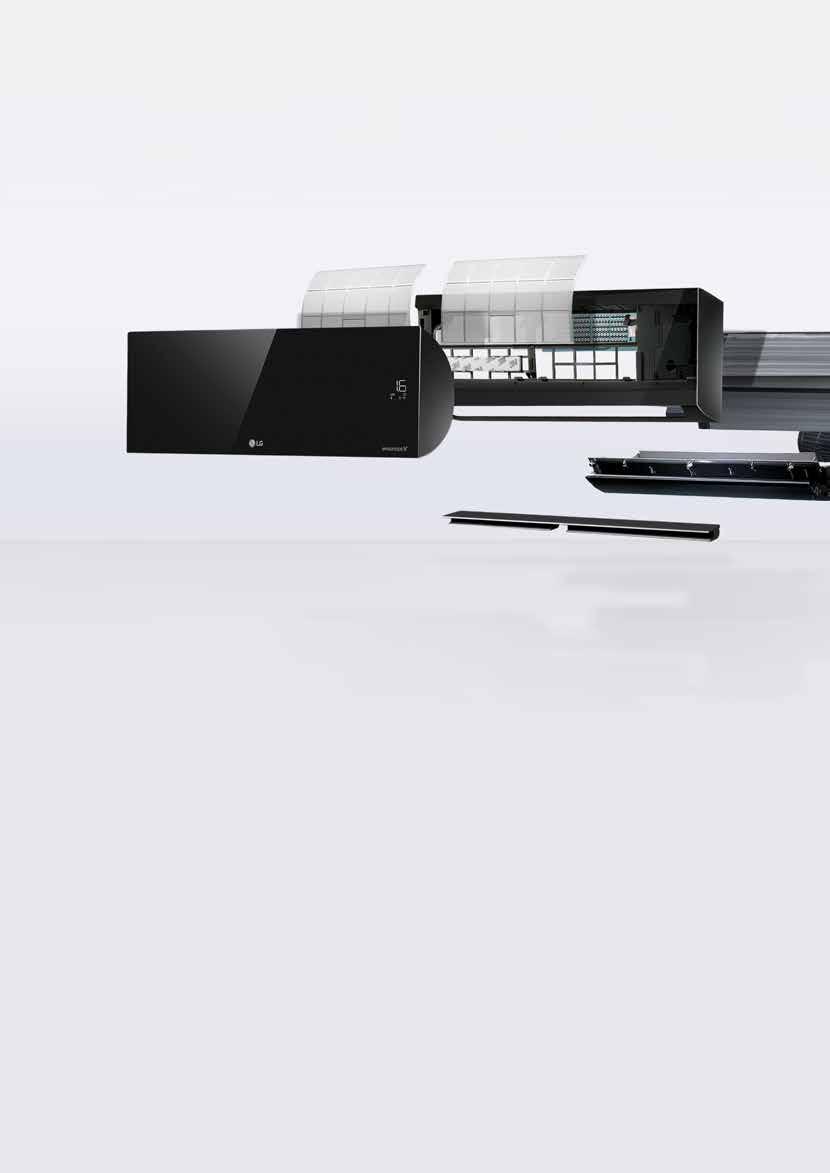

14 Stylowy design Stylist Klimatyzator LG jest wyrazem stylu i luksusu. ARTCOOL Stylist to własny styl przestrzeni. Podświetlenie LED Nawet w przypadku niewielkiej przestrzeni ARTCOOL Stylist poprzez swój design pozwala w pełni wyrazić własną indywidualność. Trójstronny nawiew powietrza Klimatyzator LG dostarczy chłodne powietrze do każdego zakątka pomieszczenia. -stronny nawiew powietrza sprawnie i szybko rozprowadzi je we wszystkich kierunkach. Innowacyjny zdalny sterownik Prosty i intuicyjny kolorowy, dotykowy wyświetlacz bezprzewodowego sterownika z dedykowanymi przyciskami hot key umożliwiającymi szybki dostęp do najważniejszych funkcji. 4

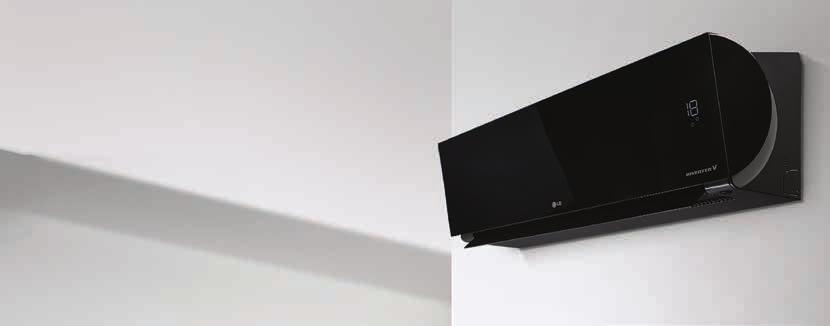

15 Slim Jakość i dyskretne piękno sprawiają, że ARTCOOL Slim to wyrafinowana klasyka dla Twojego wnętrza. Magiczny wyświetlacz Jasne, eleganckie linie podświetlenia w ukrytym wyświetlaczu wskazują ważne informacje. Ruchomy panel Podczas przerwy w pracy, panel jest zamknięty. Smukła, ale zarazem przestrzenna struktura tworzy stylowe i idealne dopełnienie każdego wnętrza. Elegancki element wnętrza Prosty design dopasuje się do nastroju każdego otoczenia, w którym został zainstalowany. 5

16 Najwyższa wydajność energetyczna Najwyższa wydajność energetyczna Bardzo efektywna zaawansowana technologia inwerterowa LG zapewnia wysoką wydajność przy jednoczesnej minimalizacji zużycia energii, tworząc najbardziej wydajny system klimatyzacji na świecie. 6

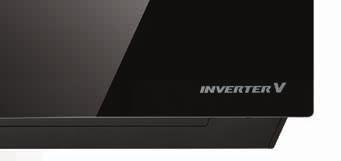

17 Najwyższa wydajność energetyczna Rewolucyjna technologia inwerterowa LG zapewnia najwyższą wydajność, cichą pracę oraz redukcję zużycia energii elektrycznej. Aktywna Kontrola Zużycia Energii Aktywna Kontrola Zużycia Energii LG dostosowuje poziom zużycia energii i wydajność chłodzenia ograniczając maksymalną częstotliwość pracy sprężarki. Wyświetlacz zużycia energii Panel wyświetlacza monitoruje poziom zużycia energii. Obecnie możliwe jest oszczędzanie energii ciesząc się komfortem chłodnego pomieszczenia. 7

18 Najwyższa wydajność energetyczna Najwyższa wydajność energetyczna Rewolucyjna technologia inwerterowa LG zapewnia najwyższą wydajność, cichą pracę oraz redukcję zużycia energii elektrycznej. Dzięki efektywności energetycznej światowej klasy, użytkownik uzyskuje komfortowe otoczenie przy jednoczesnych oszczędnościach energii. * Funkcja dostępna dla modeli zgodnie ze specyfikacją. -rzędowy hybrydowy wymiennik ciepła Poprawa efektywności energetycznej przez zastosowanie -rzędowego hybrydowego wymiennika ciepła i rury z wysokim żłobieniem. - Znaczne zwiększenie wydajności poprzez dodanie trzeciego rzędu do hybrydowego wymiennika ciepła, powiększającego w efekcie jego powierzchnię. - Ograniczenie strat ciepła w wyniku zastosowania rurek o różnych średnicach. - Zwiększenie wewnętrznej powierzchni rur o 40% dzięki zastosowaniu wysokiego żłobienia. 7Φ 5Φ 7Φ Poprzedni model: rzędy, płytko żłobiony Nowy model: rzędy, głęboko żłobiony Udoskonalone ukośne łopatki wentylatora Dzięki redukcji zawirowań zmniejszających przepływ powietrza oraz poprzez zwiększenie średnicy wentylatora, ilość nawiewanego powietrza zwiększyła się z do 5,5 m /min. Usprawniony wylot powietrza Zwiększony rozmiar wentylatora Poprawiony rozkład prędkości powietrza 5% większy (rozmiar wentylatora) Poprzedni Nowy Poprzedni : Ø8mm Nowy : Ø0mm Niska Prędkość powietrza Wysoka 8

19 *SEER 9, *SCOP 5, * Na podstawie modelu H09AL Wysokowydajna sprężarka i zawór zwrotny Sprężarki rotacyjne i sprawność silnika Liczba króćców ssących została zredukowana z do w celu podniesienia efektywności sprężania czynnika chłodniczego podczas pracy na niskich obrotach. Silniki prądu stałego BLDC w klimatyzatorach LG charakteryzują się największym na świecie poziomem wydajności. Bi-stabilny zawór zwrotny Zastosowanie podwójnego stałego zaworu zwrotnego pozwoliło zredukować pobór mocy zaworu 4-drogowego do 0W. Podwójny stały zawór zwrotny Sprężarka rotacyjna z króćcem ssącym Wydajny silnik BLDC Stal nierdzewna Zwiększona wydajność napędu inwerterowego Zoptymalizowano czas przepływu prądu poprzez kontrolę liczby przetworników prądu w zależności od chwilowego zapotrzebowania energetycznego. Ponadto zastosowanie komponentów wykonanych z karborundu (SiC - węglik krzemu) przyczyniło się do ograniczenia strat mocy, przez co uzyskano wyższą wydajność i zwiększoną efektywność energetyczną w porównaniu z konwencjonalnymi rozwiązaniami inwerterowymi. Technologia SiC 9

20 Najwyższa wydajność energetyczna Aktywna Kontrola Zużycia Energii Aktywna Kontrola Zużycia Energii pozwala użytkownikowi na dostosowanie poziomu pobieranej energii dopasowując niezbędną wydajności chłodzenia, jednocześnie zmniejszając zużycie energii elektrycznej. * Funkcja dostępna dla modeli zgodnie ze specyfikacją. Idea Funkcja Aktywnej Kontroli Zużycia Energii pozwala wybrać pobór mocy na poziomie 80% lub 60%. Zapewnia to redukcję zużycia energii w inteligentny sposób. Wydajność chłodnicza Zużycie energii Przyrost sprawności systemu: Warunki testu: Temperatura normalna (Temperatura wewnętrzna: 8 C, Temperatura zewnętrzna: C) Testowany model : ARTCOOL Slim k 0Zmiana (%) % Bardziej wydajny 4% Bardziej wydajny Tryb normalny Poziom Poziom Mode Korzyści Z funkcją Aktywnej Kontroli Zużycia Energii w zależności od sytuacji i potrzeb można dowolnie kontrolować poziom zużycia energii elektrycznej. Tryb normalny Poziom Poziom Dużo osób o wysokim stopniu aktywności. Osoby o średnim stopniu aktywności. Pojedyncze osoby z małą aktywnością. 0

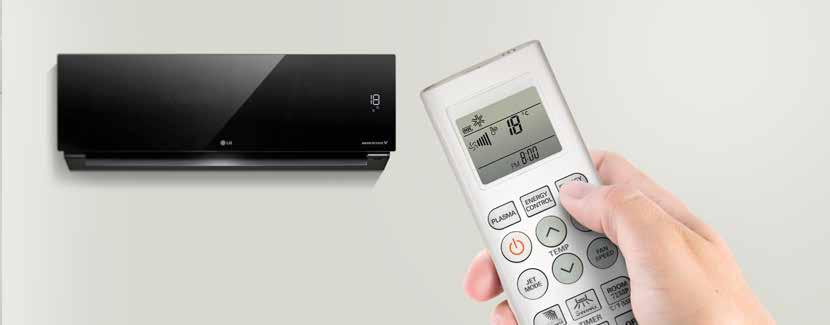

21 Wygodne oszczędzanie z łatwym sterowaniem Jak to działa Naciśnięcie przycisku funkcji Aktywnej Kontroli Zużycia Energii powoduje obniżenie maksymalnej częstotliwości pracy silnika sprężarki, co w efekcie zmniejsza zużycie energii elektrycznej. Tryb normalny 00% chłodzenia przy zużyciu 00% energii. Jednokrotne naciśnięcie ENERGY CONTROL 85% chłodzenia przy zużyciu 74% energii. Dwukrotne naciśnięcie ENERGY CONTROL 67% chłodzenia przy zużyciu 54% energii.

22 Najwyższa wydajność energetyczna Wyświetlacz zużycia energii Wyświetlacz zużycia energii opracowany przez LG monitoruje poziom pobieranej energii elektrycznej. Teraz korzystając z klimatyzacji, można oszczędzać energię sprawdzając na panelu jej aktualny poziom zużycia. * Funkcja dostępna dla modeli zgodnie ze specyfikacją. Idea Możliwości energooszczędnej pracy klimatyzatorów inwerterowych Zdarza się, że użytkownicy nie do końca są świadomi, jak bardzo wydajne są klimatyzatory inwerterowe. W efekcie często urządzenia pracują zbyt intensywnie w stosunku do realnych zapotrzebowań użytkownika, a poziom zużytej energii niestety znajduje odzwierciedlenie w rachunkach za energię elektryczną. Potrzeba kontroli zużycia energii Dzięki inteligentnemu wyświetlaczowi zużycia energii konsument może na bieżąco kontrolować zużycie i oszczędności energii. Jak to działa Po naciśnięciu przycisku na zdalnym sterowniku wyświetlacz jednostki wewnętrznej informuje o bieżącym zużyciu, dając użytkownikowi możliwość redukcji kosztów użytkowania klimatyzatora. Wyświetlacz wewnętrzny i zdalny sterownik Tryb wyświetlania jednostki wewn. Przycisk wyświetlacza zużycia energii

23 Monitorowanie poziomu zużycia energii Korzyści Jednokrotne naciśnięcie przycisku ENERGY DISPLAY na sterowniku bezprzewodowym powoduje wyświetlenie na wyświetlaczu jednostki wewnętrznej bieżącego zużycia energii elektrycznej. Powtórne jego naciśnięcie wyświetli wartość skumulowanego poziomu zużycia energii. Okno wyświetlania energii Na środku przedniego panelu jednostki ARTCOOL Slim, po prawej stronie można wyświetlić informacje, jak poniżej. Wyświetlacz zużycia energii Timer Tryb odszraniania Tryb normalny Wyświetla temperaturę pracy. Wcisnąć przycisk ENERGY DISPLAY. Tryb wyświetlania energii Wyświetla aktualny pobór mocy. kliknięcie

24 Kontrola i sterowanie Kontrola i sterowanie Technologie LG Smart dostępne zawsze i wszędzie. Łatwy i wygodny dostęp do klimatyzatora z własnego smartfona, czy systemu BdMS. 4

25 Wi-Fi Wi-Fi ready Klimatyzator można kontrolować za pomocą inteligentnych urządzeń podłączonych do internetu. Sterowanie centralne (PI485) Zastosowanie płytki PI 485 w klimatyzatorach LG umożliwia ich nadrzędne, centralne zarządzanie. 5

26 Wi-Fi ready Wi-Fi Wi-Fi ready Klimatyzatory można kontrolować przy użyciu inteligentnych urządzeń podłączonych do internetu, jak smartfony czy tablety (z systemem Android lub ios). Ta zaawansowana technologia zapewnia większą wygodę użytkowania. Koncepcja Sterowanie klimatyzacją z dowolnego miejsca Bezprzewodowe sterowanie aplikacją na smartfony lub tablety (z systemem Android lub ios) dzięki opcjonalnej, bezprzewodowej bramce Wi-Fi, model LG-IR-WF-. WiFi Korzyści Zwiększona wygoda użytkowania Posiadając dowolne urządzenie Wi-Fi, jak laptop /smartfon, czy tablet, w dowolnym czasie za pośrednictwem połączenia bezprzewodowego można uzyskać dostęp do klimatyzatora. (Jest to funkcja opcjonalna, a moduł bezprzewodowy jest niezbędny w każdym sprzęcie). Użytkownik Użytkownik Użytkownik Użytkownik Wielu użytkowników Wiele obiektów sterowania UWAGA: Producentem bramki Wi-Fi jest firma INTESIS. Materiały techniczne, instrukcje dostępne na Produkt dystrybuowany na rynku krajowym przez firmę ID Electronics Sp. z o.o., kontakt: tel. (+48)

27 Dostęp do klimatyzatorów z wszelkich inteligentnych urządzeń Jak to działa Dzięki dedykowanej aplikacji sterowanie klimatyzatorami w dowolnym pomieszczeniu nigdy jeszcze nie było tak proste. Włącz/Wyłącz Ustawienie temperatury Ustawienie trybu pracy Ustawienie prędkości wentylatora Regulacja nawiewu (góra/dół, prawo/lewo) * Aplikacja IntesisHome do pobrania z Sklep Play (Android) oraz App Store (ios). 7

28 Cicha praca Cicha praca jedn. wewnętrznej Absolutna Cisza Unikalne skośne łopatki wentylatora oraz technologia silnika BLDC eliminują niepotrzebny hałas i pozwalają na sprawne działanie przy najniższym poziomie hałasu. * Funkcja dostępna dla modeli zgodnie ze specyfikacją. Jak to działa Unikalny ukośny wentylator Konstrukcja ukośnych łopatek wentylatora minimalizuje zmiany ciśnienia powstającego przy kontakcie łopatek z powietrzem, dzięki czemu poziom hałasu emitowanego przez wentylator należy do najniższych na świecie. Konwencjonalny Ukośne łopatki 5 nachylenie Silnik BLDC wentylatora Bezszczotkowy silnik prądu stałego (BLDC), wyposażonego w potężny magnes neodymowy oraz precyzyjną kontrolę poziomów prędkości zapewnia nawiew powietrza oraz wysokie ciśnienie statyczne. Hałas mechaniczny oraz zakłócenia elektryczne są dużo niższe, co umożliwia uzyskanie wysokich prędkości obrotowych. Dokładna regulacja obrotów zapewnia różnych poziomów prędkości, co wpływa na płynność pracy. Zarówno zakłócenia elektryczne, jak i hałas mechaniczny są dużo niższe, co zapewnienia efektywną pracę na wysokich obrotach. Silnik prądu zmiennego (AC) - Niska wydajność. - Nagrzewanie się do wys. temp. - Utrudniona precyzyjna kontrola prędkości. Przewodnik Stały magnes BLDC Motor - Małe zakłócenia elektryczne i niski hałas mechaniczny. - Długotrwała precyzyjna kontrola prędkości. Aktywna kontrola niskich wibracji (ALVC) Na podstawie odchyłek prędkości oszacowuje się obciążenie w celu kompensacji niewyważenia, które jest główną przyczyną drgań i hałasu, umożliwiając pracę silnika bez wibracji przy małych prędkościach obrotowych. 8

29 Obniżenie hałasu agregatu Komfort snu Funkcja cichej pracy oferuje użytkownikowi komfort idealnej ciszy dzięki redukcji szczytowego poziomu hałasu agregatu. * Funkcja dostępna dla modeli zgodnie ze specyfikacją Co to jest tryb cichy? W trybie cichej pracy SILENT całkowity poziom hałasu jednostki zewnętrznej został zredukowany o db(a). Nacisnąć przycisk Kontrola szczytowej pracy Redukcja db(a) Porównanie emitowanego hałasu Poziom mocy akustycznej [db(a)] Szczytowy Szczytowy Częstotliwość [Hz] Tryb redukcji db Konwencjonalny 9 Mode

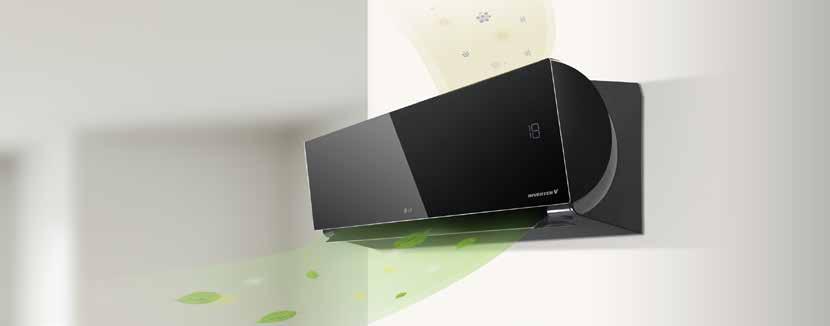

30 Zdrowe powietrze Zdrowe powietrze Różne systemy filtracji, ochrona przeciwpyłowa i filtr M oczyszczają powietrze. Jonizator Plasmaster Plus redukuje nieprzyjemne zapachy i odświeża powietrze w pomieszczeniu czyniąc je czystym i zdrowym. Gdy klimatyzator przerywa pracę, samoczynnie się osusza utrzymując stan czystości i świeżości. 0

31 Jonizator Filtr -ochrona Filtr -ochrona Jonizator Plasmaster Plus sterylizuje powietrze, a także otaczające powierzchnie czyniąc środowisko czystszym i bezpieczniejszym. Zaawansowane technologie LG i M usuwają szkodliwe mikro cząstki, jak wirusy, bakterie i alergeny oraz zapewniają bezpieczniejsze i zdrowsze środowisko. Filtr Mikro-ochrona marki M zapewnia bardzo wysoki przepływ powietrza z niskim poziomem hałasu i zbiera szkodliwe mikroskopijne substancje, jak pyłki i drobny kurz. Filtr antybakteryjny Podwójny filtr ochronny przyciąga i zbiera drobiny kurzu i bakterie. Automatyczne oczyszczanie Wnętrze klimatyzatora jest utrzymywane w czystości dzięki osuszaniu wymiennika ciepła, a następnie ponownej sterylizacji.

32 Zdrowe powietrze Jonizator Ponad miliony jonów Plasmaster sterylizuje nie tylko przepływające przez klimatyzator powietrze, ale również jego bezpośrednie otoczenie, czyniąc środowisko, w którym przebywa użytkownik czystym i bezpiecznym. * Specyfikacje mogą się różnić w zależności od modelu. Idea Skuteczna sterylizacja z dezodoryzacją Liczba generowanych jonów wzrosła z do milionów. Jonizator Plasmaster Plus wytwarza miliony skupisk spolaryzowanych jonów do przechwytywania i eliminacji z powietrza bakterii, wirusów i innych szkodliwych substancji oraz usuwania nieprzyjemnych zapachów unoszących się w klimatyzowanych pomieszczeniach. Dezodoryzacja Sterylizacja Amoniak, itp. Bakterie Martwe roztocza, kał Zapachy żywności/gotowania Pyłki Substancje chemiczne, jak klej stolarski Grzyby H H H Jak to działa Efekt działania ponad milionów jonów H H H Sierść psa Drobne cząstki kurzu po przechwyceniu przez pole elektryczne. zostają spalone i wyeliminowane. System oczyszczania plazmowego może eliminować mikroskopijne zanieczyszczenia i kurz. Filtr ten usuwa roztocza, kurz i sierść chroniąc użytkownika przed objawami alergii i astmy. Sterylizacja i dezodoryzacja Wytwarzanie skupisk jonów Otaczanie szkodliwych substancji Wytwarzanie rodników OH Chemical Reaction Spolaryzowane wiązania cząsteczek HO w powietrzu generują skupiska jonów (+)(-). Jony otaczają i wiążą szkodliwe substancje, takich jak bakterie i wirusy. W wyniku reakcji chemicznej powstają rodniki OH. Rodniki OH wchodzą w reakcję ze szkodliwymi substancjami. Całkowita sterylizacja H H H H H H Szkodliwe substancje są przekształcane w cząsteczki wody, a uwalniane powietrze jest świeże, czyste i zdrowe.

33 Czyste i zdrowe środowisko Korzyści Ocena skuteczności sterylizacji powietrza Usunięcie ponad 99,9% bakterii okrężnicy (pałeczki okrężnicy) w 0 min. Wskaźnik przeżywalności wirusów/ bakterii (%) (%) Warunki testu Kubatura pomieszczenia: 5 m³ Temperatura i wilgotność: standardowa Bakterie: pałeczka okrężnicy 99,9% sterylizacji Wskaźnik przeżywalności wirusów/ bakterii (%) Usunięcie ponad 99,6% bakterii gronkowca (gronkowca złocistego) w 60 min Warunki testu Kubatura pomieszczenia: 5 m³ Temperatura i wilgotność: standardowa Bakterie: gronkowiec złocisty 99,6% sterylizacji Wskaźnik przeżywalności wirusów/ bakterii (%) Czas(min) Czas(min) Zmniejszenie intensywności nieprzyjemnych zapachów w ciągu 60 minut Zapach o intensywności lub poniżej pozostaje niewyczuwalny dla człowieka, nie wywołując dyskomfortu. 5 4 Intensywność zapachu Czułość na substancje o nieprzyjemnym zapachu Poziom intensywności Redukcja intensywności zapachów,6,5 Zapachy unoszące się w pomieszczeniu oraz znajdujące się w zasłonach i na ubraniach. Certyfikaty Warunki badania Kubatura pomieszczenia: 8 m³, ( h) Instytut : Intertek,6, Czas(min) Jonizator LG wykazał się skuteczną sterylizacją Brak zapachu środowisko Naturalne Pomieszczenie użytkowe Łazienka Odpady żywnościowe Zwierzęta gospodarskie Brak Lekki Średni Silny Bardzo silny Ekstremalny.5.6 Certyfikaty Potwierdzenie funkcji antybakteryjnej Jonizatora Plasmaster Plus / Plasmaster Potwierdzenie odświeżających właściwości Jonizatora Plasmaster Plus / Plasmaster Raport z badań sterylizacji jonizatorem Instytut Intertek Japońskie Narodowe Centrum Medyczne w Sendai

34 Zdrowe powietrze Filtr -ochrona Zaawansowane technologie firm M i LG w dziedzinie filtracji powietrza pozwoliło stworzyć filtr M MULTI-ochrona, zapewniający ochronę przed szkodliwym działaniem mikrocząsteczek kurzu, w tym wirusów, bakterii i alergenów, czyniąc środowisko naturalne bezpieczniejszym i zdrowszym. * Specyfikacje mogą się różnić w zależności od modelu. Koncepcja Eliminacja szkodliwych substancji mikroskopowych Unikalna substancja antybakteryjna i antyalergiczna LG pokrywająca wysokowydajny, o niskich stratach ciśnienia filtr M, zapewnia skuteczne oczyszczanie powietrza z alergenów, wirusów, bakterii i grzybów. Technologia M Technologia LG Patent LG na technologię sterylizacji/ antyalergiczną. Filtr elektrostatyczny Powierzchni filtra jest ładowana elektrostatycznie. Powstałe pole elektrostatyczne zwiększa zdolności zbierania kurzu. Jak to działa Struktura otwartych kanałów Powierzchnia filtra składająca się z warstw kanałów zwiększa zdolność zbierania cząstek kurzu oraz zapewnia jedynie niewielki spadek ciśnienia przepływającego powietrza, zachowując nominalną wydajność chłodniczą. Enzymy antyalergiczne Bakterie Lactobacillus uzyskane z kimchi Filtr ochronny Multi przechwytuje kurz, wirusy i alergeny silnym ładunkiem elektrostatycznym i dezaktywuje je za pomocą unikalnych substancji antybakteryjnych i antyalergicznych, którymi pokryty jest filtr. Grzyby Wirusy Bakterie Kurz Kurz, wirusy, bakterie, Alergeny grzyby i alergeny znajdują się w powietrzu są zasysane przez pracujący klimatyzator. 4 Filtr M przechwytuje cząsteczki kurzu z powietrza. Oczyszczanie powietrza poprzez dezaktywację wirusów, bakterii, grzybów i alergenów.

35 Eliminacja 99,9% wirusów, alergenów i bakterii Korzyści Eliminacja wirusów i alergenów Test eliminacji wirusów Test eliminacji bakterii: Wskaźnik przeżywalności wirusów (%) min. 99,9% sterylizacja Czas(min) Wskaźnik przeżywalności bakterii (%) min. 99,9% sterylizacja Czas(min) Wirusy wywołują u ludzi przeziębienie, grypę, odrę, ospę wietrzną, ospę i inne infekcje, a przenoszone są na skórze dłoni, twarzy czy w płynach organicznych (np. w kropelkach śliny uwalnianej do otoczenia podczas kaszlu). Bakterie są to mikroorganizmy, zwykle niedostrzegalne ze względu na swój mały rozmiar, które powodują zatrucia pokarmowe, bakteryjne zapalenia płuc, choroby skóry, gruźlicy, cholery itp. Bakterie żyją w otoczeniu domowym, a większość ludzi przebywa w ich zasięgu występowania. Test eliminacji grzybów: skala klasyfikacji rozwoju drobnoustrojów Skala oceny wzrostu bakterii. Klasy. Klasy. Klasy 4. Klasy GRADE % próbek pokrytych grzybami Testowane grzyby: Kropidlak czarny 0~0% 0~0% 0~60% Powyżej 60% Certyfikaty Bakterie Drobnoustroje Gronkowiec złocisty ATCC 658 P Pałeczki okrężnicy (E.coli) NBRC 0 Pałeczki legionellozy (ATCC5 SG) Gronkowiec złocisty MRSA (lld 677) Instytut Badawczy Centrum Badań Biologicznych JSTllF (Japan Synthetic Textile lnspection lnstitute Foundation) Centrum Badań Biologicznych JSTllF (Japan Synthetic Textile lnspection lnstitute Foundation) Centrum Badawcze Nauk o Środowisku w Kitasato (Japonia) Centrum Badawcze Nauk o Środowisku w Kitasato (Japonia) Grzyby Drobnoustroje Kropidlak czarny ATCC 964 Czuprynka kulista ATCC 6O5 Penicillium Pinophilum ATCC 797 Gliocladium Virens Aureobasidium Pullulans ATCC 5 Aspergillus Niger ATCC 675 Instytut Badawczy FlTl (lntertek: Norma ASTM G- 96) Lab. Nauk Rolniczych (Chiny) FlTl (Norma ASTM G-96) KATRl (AATCC O, TEST (999)) Wirusy Alergeny Drobnoustroje Wirus pandemicczny grypy A (HN) Wirus grypy A (HN) Wirus grypy ptasiej (H5N) Wirus grypy ptasiej (NlBRG-4, H5N) Wirus grypy ptasiej (H5N) Pozostałości roztoczy kurzu domowego Instytut Badawczy Narodowy Instytut Higieny i Epidemiologi (Wietnam) Centrum Badawcze Nauk o Środowisku w Kitasato (Japonia) SCHOOL OF VETERlNARY MEDlClNE BOGOR lnstltute OF AGRlCULTURE (Indonezja) Retroscreen Virology (W. Brytania) Agriculture Science Lab. (Chiny) Britsh Allergy Foundation (W. Brytania) 5

36 Zdrowe powietrze Filtr -ochrona Filtr M MICRO-ochrona, dzięki ładunkom elektrostatycznym na swojej powierzchni eliminuje z powietrza mniejsze cząsteczki kurzu i inne mikroskopijnej wielkości szkodliwe substancje, wywołujące choroby układu oddechowego. * Specyfikacje mogą się różnić w zależności od modelu. Idea Liczbę zgonów na skutek oddziaływania wewnętrznego szkodliwych mikro cząstek szacuje się na około 8OO OOO. (wg. raportu Światowej Organizacji Zdrowia WHO, OOO) Rodzaje szkodliwych mikro cząstek to wirusy, bakterie, dym i grzyby. Z uwagi na to, że wielkość szkodliwych cząstek w powietrzu maleje, możliwość wystąpienia astmy i chorób płuc niebezpiecznie wzrasta. Choroby wewnętrzne układu oddechowego i alergeny Mikro cząstki (Filtr M mikro ochrona) Kurz (Filtr antybakteryjny) Sierść psa (ponad 0 μm ) Astma, Alergia Pyłek kwiatowy ( ~ 00 μm ) Astma, alergia, atopowe zapalenie skóry Martwe roztocza, kał (5 ~ 0 μm ) Astma, alergia, atopowe zapalenie skóry Grzyby (~0 μm ) Zapalenie oskrzeli, astma, alergia, atopowe zapalenie skóry Bakterie (0,~0 μm ) Zapalenie ucha, anginy, zapalenie zatok, alergia Spaliny samochodowe (0,0 ~ 0 μm ) Astma, choroby płuc, choroby układu oddechowego Dym (0,~μm) Choroby płuc, choroby układu oddechowego 0.μm μm μm 0μm 00μm Niewidoczne Widoczne 6

37 99% sterylizacja mikroskopijnych substancji Jak to działa Filtr M MICRO-ochrona Szkodliwe substancje mikroskopijnej wielkości 0,µm są przechwytywane na powierzchni filtra dzięki ładunkom elektrostatycznym. 0.µm Struktura otwartych kanałów Mikrostruktura powierzchni Elektrostatyczność Powierzchnia filtra składająca się z warstw kanałów zwiększa zdolność zbierania cząstek kurzu oraz zapewnia jedynie niewielki spadek ciśnienia przepływającego powietrza, zachowując nominalną wydajność chłodniczą. Zwiększona skuteczność przechwytywania szkodliwych substancji dzięki warstwowej budowie powierzchni filtra. Powierzchni filtra jest ładowana elektrostatycznie. Powstałe pole elektrostatyczne zwiększa zdolności zbierania kurzu. 0.µm µm 0.µm Mikrocząsteczki kurzu są przechwytywane przez filtr. Filtr M MICRO-ochrona otacza ujemnymi jonami cząsteczki kurzu i je eliminuje. Uwalnianie oczyszczonego powietrza. 7

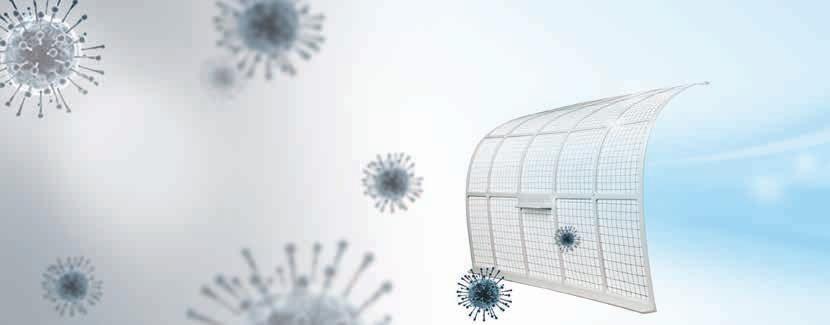

38 Zdrowe powietrze Filtr antybakteryjny Ochrona przed kurzem i bakteriami Struktura wstępnego filtra antybakteryjnego przyciąga i zbiera drobiny kurzu i bakterie. Idea Usuwanie kurzu i bakterii Wskaźnik przeżywalności wirusów/ bakterii (%) Podwójny filtr ochronny jest elementem pierwszego etapu oczyszczania powietrza. Zadaniem jego jest filtracja cząsteczek kurzu o wielkości powyżej 0μm, a następnie eliminacja przechwyconych w ten sposób bakterii Certyfikaty Test skuteczności usuwania bakteri godzin. 99,9% sterylizacji Czas (godz.) Dodatkowe korzyści Łatwy do wyczyszczenia podwójny filtr ochronny z pokryciem eliminującym bakterie przechwytuje większe cząstki kurzu i innych zanieczyszczeń o wielkości powyżej 0μm. Prosty demontaż Po podniesieniu przedniego panela wystarczy unieść filtr do góry aby w całości go wysunąć. Łatwy do wyjęcia Łatwość czyszczenia Specjalnie zaprojektowany filtr jest łatwy do wyczyszczenia, a czas jego użytkowania został znacznie wydłużony. Łatwy do czyszczenia 8

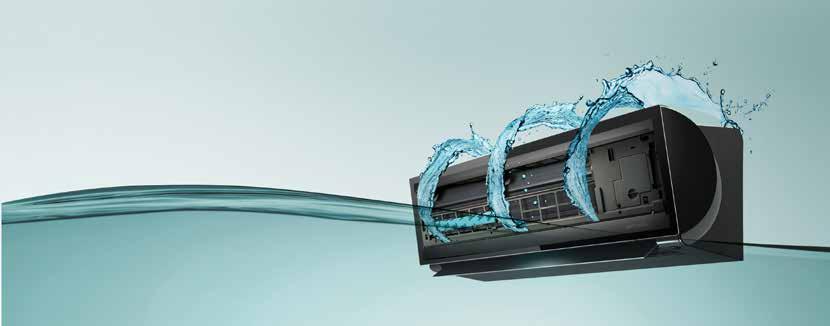

39 Automatyczne oczyszczanie Klimatyzator wolny od bakterii Wnętrze klimatyzatora jest utrzymywane w czystości dzięki osuszaniu wymiennika ciepła, a następnie ponownej sterylizacji. * Specyfikacje mogą się różnić w zależności od modelu. Idea Utrzymanie czystości i sterylności wymiennika ciepła Funkcja kompleksowego automatycznego oczyszczania zapobiega rozwojowi bakterii i pleśni w wymienniku ciepła, zapewniając użytkownikowi przyjemniejsze i bardziej komfortowe otoczenie. Po wyłączeniu klimatyzatora na wymienniku ciepła osadzają się bakterie i pleśnie. W wyniku dużej wilgotności zaczynają się pomnażać. Funkcja automatycznego oczyszczania osusza mokry wymiennik ciepła eliminując wilgoć wraz z bakteriami i pleśnią. Wysuszony wymiennik ciepła zatrzymuje rozwój bakterii i pleśni, przy tym eliminując nieprzyjemny zapach. Brak funkcji automatycznego czyszczenia Główną przyczyną pojawiania się przykrego zapachu z klimatyzatora są pleśnie i bakterie rozwijające się na powierzchni wymienniku ciepła. Sprzyjają temu warunki po zakończeniu pracy gdy wymiennik staje się ciepły i wilgotny. Aktywowana funkcja automatycznego czyszczenia Funkcja automatycznego czyszczenia osusza mokry wymiennik ciepła, zapobiegając powstawaniu bakterii i pleśni. W ten sposób chroni użytkownika przed dolegliwością częstego czyszczenia i dezynfekcji. Korzyści Korzystanie z klimatyzacji bez obawy o zdrowie i bez przykrych zapachów. Automatyczne czyszczenie zapewnia nam czyste powietrze poprzez eliminację bakterii, pleśni i zapachów, które mogłyby gromadzić się wewnątrz jednostki. Likwidacja bakterii Likwidacja zapachu Likwidacja pleśni 9

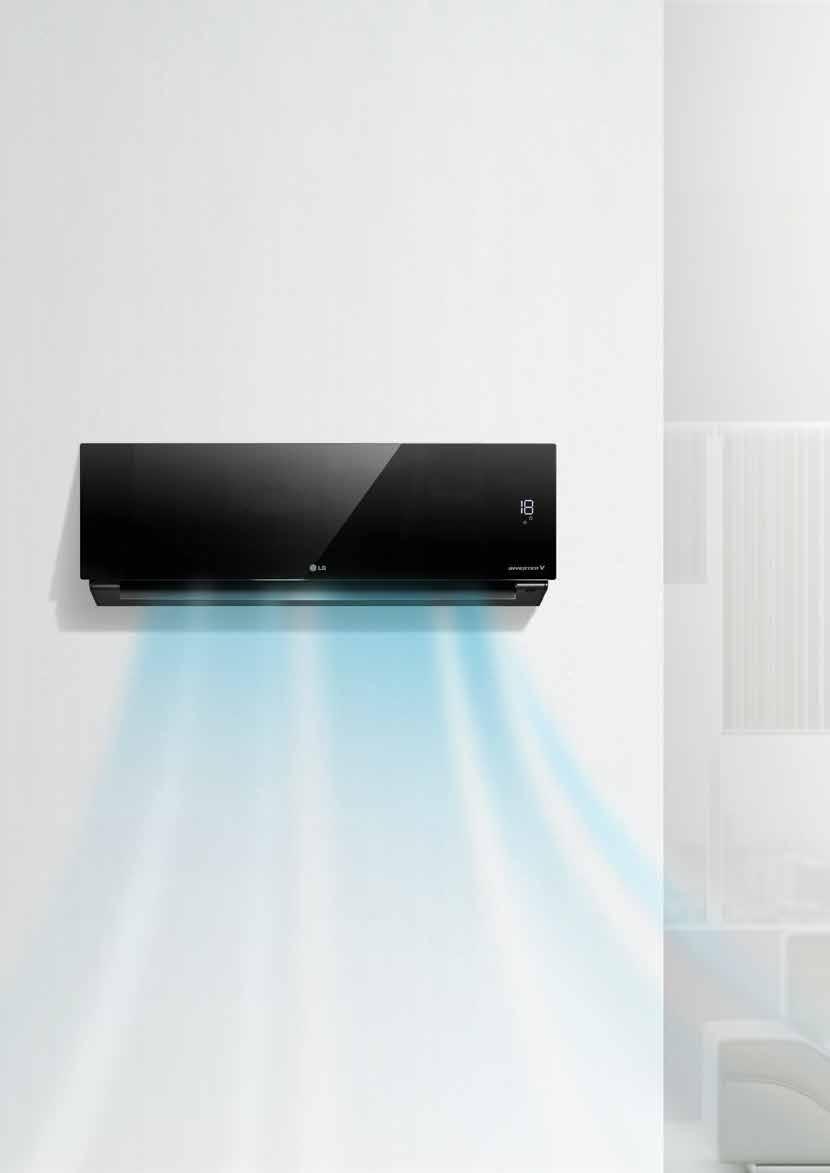

40 Optymalizacja nawiewu Optymalizacja nawiewu Strumień chłodnego (lub ciepłego) powietrza dociera do wszystkich zakamarków pomieszczenia zapewniając komfort użytkowania w całej użytkowanej przestrzeni. 40

41 Funkcja Jet Cool Kierunkowy nawiew TOUCH SOFT AIR Delikatny dedykowany nawiew Klimatyzatory LG zapewniają optymalny nawiew powietrza z dużą prędkością, co umożliwia szybsze schłodzenie pomieszczenia oraz równomierne rozprowadzenie powietrza we wszystkich kierunkach. Chłodne powietrze rozchodzi się we wszystkich kierunkach i dociera do każdego miejsca pokoju bez względu na to, gdzie jest zainstalowany klimatyzator Delikatny nawiew zapewnia zdrowe chłodzenie i ogrzewanie pomieszczenia. Dzięki nowej funkcji Touch Soft Air powietrze jest rozprowadzane w sposób delikatny i komfortowy. 6-stopniowe sterowanie nawiewem w pionie Regulacja kierunku wypływu powietrza w pionie posiada 6 ustawień z pełną obsługą funkcji Auto Swing. 5-stopniowe sterowanie nawiewem w poziomie Regulacja kierunku wypływu powietrza w poziomie posiada 5 ustawień z pełną obsługą funkcji Auto Swing. 4

42 Optymalizacja nawiewu Funkcja Jet Cool Szybkie schłodzenie w 0 minut Dla klimatyzatora istotna jest możliwość schłodzenia pomieszczenia w krótkim okresie czasu. * Specyfikacje mogą się różnić w zależności od modelu. Szybkie chłodzenie pomieszczeń Klimatyzatory z funkcją Jet Cool uzyskują zadaną temperaturę razy szybciej niż pozostałe klimatyzatory. Zoptymalizowana konstrukcja wylotu powietrza zwiększa o 0% sprawność cyrkulacji powietrza w pomieszczeniu. Większa wydajność Dzięki redukcji zawirowań zmniejszających przepływ powietrza oraz poprzez zwiększenie średnicy wentylatora, ilość nawiewanego powietrza zwiększyła się do 5,5 m /min. Niska Prędkość przepływu Wysoka 4

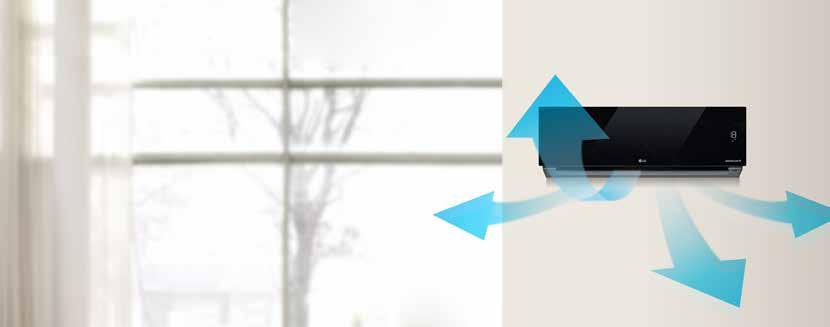

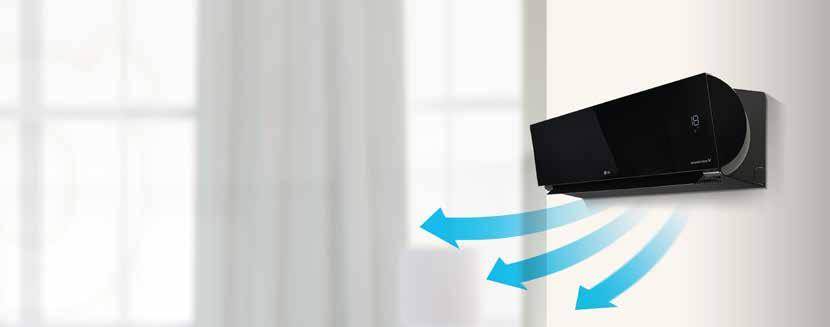

43 Kierunkowy nawiew Optymalny nawiew w każdym miejscu Chłodne powietrze musi rozchodzić się we wszystkich kierunkach i dotrzeć do każdego zakątka pokoju bez względu na to, gdzie jest zainstalowany klimatyzator. Jak to działa 4-kierunkowy Auto swing (łatwa kontrola nawiewu) Funkcja 4-kierunkowego nawiewu Auto Swing rozprasza chłodne powietrze szybko i wydajnie we wszystkich kierunkach. 6-stopniowe sterowanie nawiewem w pionie Regulacja kierunku wypływu powietrza w pionie posiada 6 ustawień z pełną obsługą funkcji Auto Swing. Funkcja ta znacznie przyspiesza schładzanie określonych obszarów stopniowe sterowanie nawiewem w poziomie Regulacja kierunku wypływu powietrza w poziomie posiada 5 ustawień z pełną obsługą funkcji Auto Swing. Ta funkcja umożliwia również schłodzenie określonych obszarów w bardzo krótkim okresie czasu

44 Optymalizacja nawiewu TOUCH SOFT AIR Delikatny dedykowany nawiew Dzięki nowej funkcji Touch Soft Air powietrze w pomieszczeniach jest rozprowadzane w sposób delikatny i komfortowy. Automatyczna regulacja nachylenia żaluzji zapewnia idealne dobranie kąta nawiewu i objętości powietrza. Idea Zoptymalizowany przepływ powietrza dzięki ustawieniu żaluzji Przycisk "TOUCH SOFT AIR" umożliwia uzyskanie doskonałego, delikatnego nawiewu powietrza przy chłodzeniu i ogrzewaniu. Jednokrotne jego naciśnięcie ustawia żaluzje w położeniu wysokim, a jego naciśnięcie powtórne ustawia żaluzje w położeniu niskim. Jednokrotne naciśnięcie przycisku TOUCH SOFT AIR - Ustawia kąt nachylenia żaluzji w najwyższej pozycji. - Można cieszyć się chłodzeniem i ogrzewaniem bez nieprzyjemnego bezpośredniego nawiewu. - Zoptymalizowane dla delikatnego nawiewu chłodnego powietrza. Dwukrotne naciśnięcie przycisku TOUCH SOFT AIR - Ustawia kąt nachylenia żaluzji w najniższej pozycji. - Można cieszyć się chłodzeniem i ogrzewaniem bez nieprzyjemnego bezpośredniego nawiewu. - Zoptymalizowane dla delikatnego nawiewu ciepłego powietrza. 44

45 Komfortowy nawiew dzięki perfekcyjnemu ustawieniu żaluzji Jak to działa Funkcja delikatnego nawiewu ustawia żaluzje w zaprogramowanej pozycji, w której strumień powietrza jest odchylany tak, aby nie obejmował bezpośrednio osób przebywających w pomieszczeniu. Panel sterowania Ekran wyświetlacza Przycisk TOUCH SOFT AIR został naciśnięty raz. Przycisk TOUCH SOFT AIR został naciśnięty razy. Korzyści Wygodne sterowanie Jedno dotknięcie przycisku automatycznie dostosowuje komfortowy tryb nawiewu. Wygodna obsługa z pewnością spełnia oczekiwania użytkowników. Przyjemne i zdrowe powietrze Klimatyzator działa w sposób zapobiegający gwałtownemu obniżeniu temperatury ciała, zapewniając jednocześnie zdrowe i przyjemne warunki otoczenia. 45

46 Skuteczne ogrzewanie Skuteczne ogrzewanie Klimatyzatory pokojowe LG są w stanie ogrzać w krótszym czasie większe pomieszczenia, zapewniając użytkownikowi komfortowe warunki, a jednocześnie zużywając przy tym mniej energii. Idea Skuteczny sposób na szybkie ogrzanie pomieszczenia Szybkie ogrzanie pomieszczenia jest możliwe poprzez osiągnięcie zadanej temperatury w krótszym czasie. Temp. zadana o C Temp. początkowa 7 o C Temp. Prestige Inverter V 50% szybciej Konwencjonalny model włącz/wyłącz Czas Osiągnięcie zadanej temperatury jest 6, razy szybsze niż w przypadku klimatyzatorów konwencjonalnych. Warunki testu Temperatura zewn. 7 C Temperatura wewn. C Temperatura zadana 0 C Tryb nawiewu powietrza Silny Szeroki zakres pracy Klimatyzatory inwerterowe LG pracują w trybie ogrzewania skutecznie i wydajnie również przy niskich temperaturach zewnętrznych. Strefa niskich temperatur Konwencjonalny LG -5 C -0 C -5 C 4 C Temperatura zewnętrzna ( C) 46

47 Optymalne i wydajne ogrzewanie Jak to działa Optymalizacja nawiewu ciepłego powietrza Nowe, większe wentylatory firmy LG charakteryzują się zwiększonym zasięgiem nawiewu. Oznacza to wydajne i skuteczne ogrzewanie, które sprawia, że szybciej odczujemy ciepło w pomieszczeniu. Nawiew powietrza w pionie Podczas ogrzewania żaluzje wylotu powietrza kierują je w dół, aby w pomieszczeniu utrzymać przyjemną i jednolitą temperaturę. 70 Kąt nawiewu powietrza w pionie Oszczędność energii Urządzenia wyposażone w pompę ciepła spotkały się z dużym zainteresowaniem ze względu na korzyści płynące z oszczędności energii. Rzeczywiście, inwerterowe pompy ciepła charakteryzują się znacznie wyższym stopniem wydajności energetycznej niż urządzenia konwencjonalne ze sprężarkami o stałej wydajności. Szacowane roczne zużycie energii elektrycznej na podstawie przeciętnego europejskiego zapotrzebowania na ogrzewanie, w oparciu o współczynniki SEER / SCOP (nominalne obciązenie, 50 godz. dla chłodzenia i 400 godz. dla ogrzewania). Model podstawowy 7% Oszczędność Prestige 47

48 Łatwa i szybka instalacja Łatwa i szybka instalacja Klimatyzatory LG zostały tak zaprojektowane, aby ich montaż przebiegał szybko i sprawnie. Niezależnie od warunków otoczenia oraz liczby osób zajmujących się instalacją, czas instalacji urządzeń klimatyzacyjnych LG został znacznie zredukowany. * Specyfikacje mogą się różnić w zależności od modelu. Przemyślane wykonanie Kompaktowa obudowa zwiększa wewnętrzną przestrzeń montażową, osłaniając elementy przyłączeniowe i zapewniając czysty, schludny wygląd. * Więcej miejsca wewnątrz klimatyzatora na ułożenie rur przyłączeniowych i instalację skroplin. * Głębsza obudowa zwiększa przestrzeń montażową. 6-8mm Konwencjonalny LG -mm Większa przestrzeń instalacyjna Większa przestrzeń na orurowanie chłodnicze, w porównaniu z klimatyzatorami innych firm, ułatwia instalację urządzenia oraz osłania części montażowe, zwiększając w ten sposób estetykę montażu. * Dla ułatwienia montażu przestrzeń na orurowanie zwiększono o 45% w stosunku do poprzednich klimatyzatorów. 00% 45% Konwencjonalny LG Udoskonalona płyta montażowa Udoskonalona większa płyta montażowa LG skraca czas instalacji. * W celu ułatwienia montażu bez instrukcji instalacji, wskazówki montażowe są również wytłoczone na samej płycie. 48

49 Sprawna instalacja Zdejmowana dolna pokrywa obudowy W celu ułatwienia instalacji oraz zapewnienia dostępu serwisowego, dolna pokrywa klimatyzatora jest zdejmowana * Przy wykorzystaniu opatentowanych narzędzi LG, instalacja może być wykonana przez jedną osobę. * Dzięki zdejmowanej dolnej pokrywie jednostki nie ma potrzeby demontażu urządzenia. Wspornik instalacyjny Dla ułatwienia montażu, wspornik instalacyjny tworzy wystarczającą przestrzeń pomiędzy ścianą, a klimatyzatorem. Dzięki temu wspornikowi montaż lub serwis urządzenia może być wykonany tylko przez jednego pracownika. 5 o 65mm 49

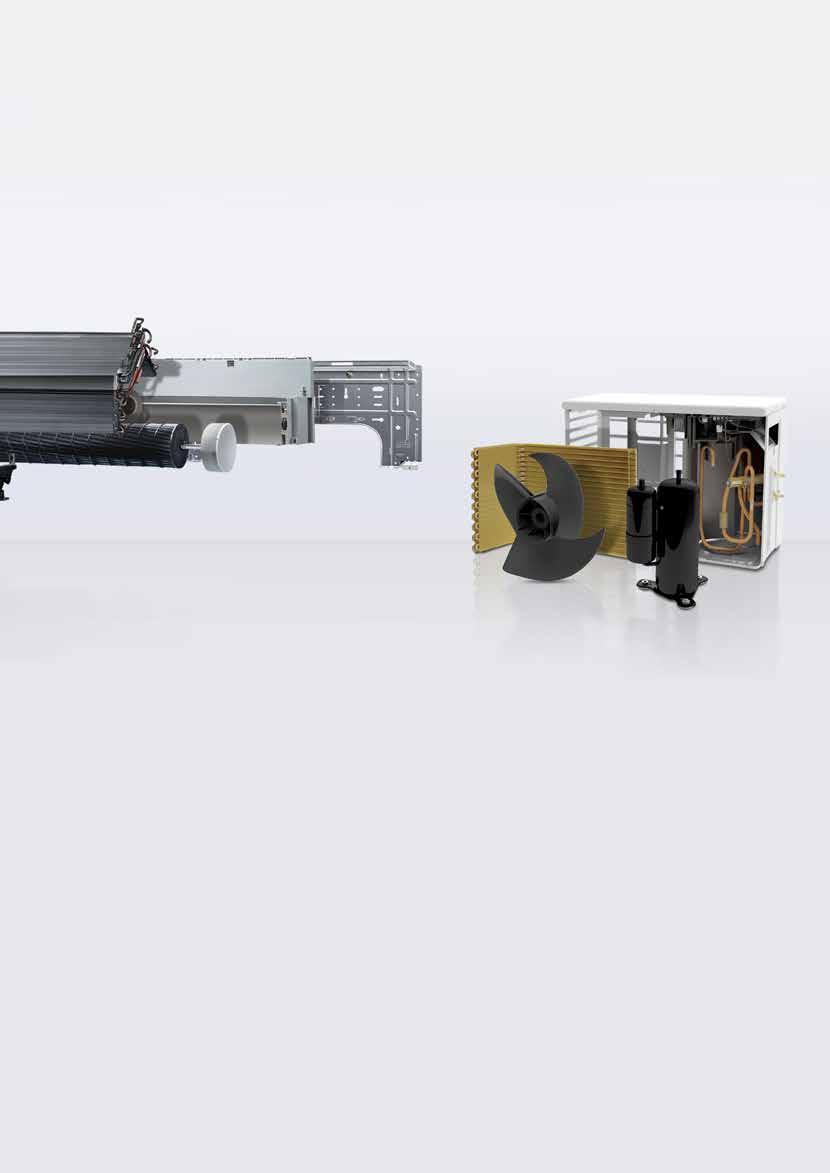

50 Deluxe Sirius Minimalistyczny design z wielkimi możliwościami Wzmocnienie podstawowych elementów sprawia, że zaawansowana technologia LG po raz kolejny przewodzi wśród klimatyzatorów pokojowych. LG RAC, lider klimatyzacji z zaawansowaną technologią inwerterową, wskazuje teraz przyszłość klimatyzatorów pokojowych. Przedstawia nową generację, Deluxe Sirius Inverter V. Kompaktowe rozmiary, wysoka wydajność chłodzenia w minimalistycznym stylu oferują wielką efektywność i wygodę. Najistotniejsze elementy klimatyzatora Deluxe Sirius Inverter V charakteryzują się coraz większym zaawansowaniem technologicznym LG. 50

51 Większa wydajność Najwyższa wydajność energetyczna Wysokowydajna sprężarka Wymiennik ciepła o dużej gęstości Doładowany napęd bezpośredni Potężny nawiew Wysoka wydajność chłodzenia Wysokociśnieniowy wentylator łopatkowy Duże śmigło o wysokiej wydajności Imponujący zasięg nawiewu (9m) Stylowy design Wysoka efektywność energetyczna Łatwo wysuwany filtr powietrza Zwarta konstrukcja Większy magiczny wyświetlacz Łatwa i szybka instalacja 5

52 Najwyższa wydajność energetyczna Najwyższa wydajność energetyczna Zastosowanie w klimatyzatorach pokojowych LG wymiennika ciepła o wysokiej gęstości i doładowania napędu bezpośredniego polepszyło parametry sprężarki i wydajność grzewczą. Dzięki czemu osiągnięcie wysokiej klasy efektywności energetycznej A++ zarówno dla chłodzenia i ogrzewania stało się realne. Najwyższa wydajność energetyczna Rewolucyjna technologia inwerterowa LG zapewnia najwyższą wydajność, cichą pracę oraz redukcję zużycia energii elektrycznej aż do 8%. Dzięki efektywności energetycznej światowej klasy użytkownik uzyskuje komfortowe otoczenie przy jednoczesnych oszczędnościach energii. 5% Bardziej wydajne 8% Bardziej wydajne * W oparciu o porównanie wskaźnika zużycia energii dla EO9EK z 0 i DO9CM z 05 roku. Wysokowydajna sprężarka Poprawa efektywności Efektywność energetyczna sprężarki: EER, ---,6 (wzrost o,6%) Moment obrotowy Oczekiwany zakres roboczy (5~5Hz --- ~47Hz) Wzrost o 5Hz Sprężarka o małych wibracjach Zmniejszenie drgań (o O%). Spadek o 0% Konwencjonalna NOWA Konwencjonalna NOWA 5

53 Wysoka efektywność energetyczna ogrzewania i chłodzenia Wymiennik ciepła o dużej gęstości Wymiennik ciepła o dużej gęstości orurowania wpływa na wysoki wskaźnik efektywności energetycznej chłodzenia i ogrzewania, redukując do kompaktowych rozmiarów jednostki wewnętrznej. Φ7 Konwencjonalny 0% Poprawa % Poprawa % Poprawa NOWY Φ5 Efekt wymiany ciepła poprzez powietrze Ciepło skraplania Ciepło parowania Wymiennik ciepła o wysokiej wydajności (średnice rurek Ø5mm) Doładowany napęd bezpośredni sprężarki Zwiększono napięcie krokowe wykorzystywane do sterowania sprężarką klimatyzatora, w wyniku czego przy tym samym napięciu prądu zwiększyły się osiągi napędu. Napięcie prądu Zwiększona wydajność pracy klimatyzatora NOWY Częstotliwość (Hz) Konwencjonalny 5

54 Optymalizacja nawiewu Power Wysoka wydajność chłodzenia Unikalny wysokociśnieniowy wentylator łopatkowy LG i wydajne duże śmigło jednostki zewnętrznej zapewniają bardzo efektywne chłodzenie i ogrzewanie oraz potężny nawiew jednostki wewnętrznej na odległość 9m. Wysokociśnieniowy wentylator łopatkowy Zastosowanie specjalnej krawędzi z nieregularnej powierzchni pozwoliło znacząco zredukować opory powietrza oraz zmniejszyć hałas. Wydajność nawiewu jednostki wewnętrznej zwiększona o 5 % w stosunku do konwencjonalnej. Konwencjonalny Separacja Szeroki strumień Powietrze opływa żaluzje bez krawędzi natarcia. Obszar przepływu laminarnego Wzrost oporów przepływu. NOWY Separacja Wąski Obszar przepływu laminarnego Powietrze opływa żaluzje z nieregularną krawędzią. 54 Zmniejszenie oporów przepływu.

55 Powietrze dociera dalej i szybciej Duże śmigło o wysokiej wydajności Zmniejszenie rozmiaru piasty wentylatora jednostki zewnętrznej oraz wprowadzenie specjalnej powierzchni natarcia śmigła wentylatora w jednostce zewnetrznej. Konwencjonalny Zmniejszenie rozmiaru piasty o 70% 0% wzrost powierzchni NOWY Poprawa Zmniejszony pobór mocy przy zmniejszeniu oporów przepływu. Przepływ powietrza zwiększony o Ciężar wentylatora zmniejszony o Zużycie energii pobieranej przez wentylator zmniejszone o 6,4% 0% 4% Potężny nawiew Z nowym, większym wentylatorem, który pozwala poczuć powiew powietrza z odległości do 9 metrów, lato tego roku będzie chłodne. Teraz chłodzenie jest jeszcze szybsze i bardziej wydajne, co pozwala wcześniej odczuć komfortowe warunki. 7m zasięg 9 m zasięg Konwencjonalny NOWY 55

56 Cicha praca Cicha praca jedn. wewnętrznej Obniżenie hałasu agregatu TOUCH SOFT AIR Dedykowany nawiew Klimatyzatory LG działają na poziomie hałasu 9dB, a ponadto jednym dotknięciem zapewniają zdrowy dedykowany nawiew powietrza. Cicha praca w trybie snu Klimatyzatory LG emitują taki niski poziom hałasu dzięki unikalnym rozwiązaniom konstrukcyjnym samych jednostek wewnętrznych ale i sprężarkom o małych drganiach, które eliminują niepotrzebny hałas i pozwalają na płynną pracę. 6 db Las 9dB db Konwencjonalny inwerterowy db Konwencjonalny Włącz/ Wyłącz 9 db 6 db Biblioteka *W oparciu o modele D09CM i DCM Cicha praca agregatu Obniżenie poziomu hałasu jednostki zewnętrznej o db(a) po naciśnięciu przycisku SILENT. Praca w pełnym zakresie Redukcja szczytowych poziomów hałasu Kontrola częstotliwości pracy sprężarki Redukcja db 56

57 Komfortowy nawiew powietrza Dedykowany, delikatny nawiew Nieprzyjemny bezpośredni nawiew. Chłodne powietrze wieje bezpośrednio na ciało i zachodzi konieczność dostosowania kąta nachylenia żaluzji.. Wiele operacji różnymi przyciskami w celu uzyskania pośredniego nawiewu powietrza. Rozwiązanie Wystarczy jeden przycisk, by zoptymalizować nawiew Przycisk "TOUCH SOFT AIR" umożliwia uzyskanie doskonałego, dedykowanego nawiewu powietrza przy chłodzeniu i ogrzewaniu. Jednokrotne jego naciśnięcie ustawia żaluzje w położeniu wysokim, a jego naciśnięcie powtórne ustawia żaluzje w położeniu niskim. Jednokrotne naciśnięcie przycisku TOUCH SOFT AIR - Ustawia kąt nachylenia żaluzji w najwyższej pozycji. - Można cieszyć się chłodzeniem i ogrzewaniem bez nieprzyjemnego bezpośredniego nawiewu. Powtórne naciśnięcie przycisku TOUCH SOFT AIR - Ustawia kąt nachylenia żaluzji w najniższej pozycji. - Można cieszyć się chłodzeniem i ogrzewaniem bez nieprzyjemnego bezpośredniego nawiewu. 57

58 Wygodna obsługa EZ Wygodna obsługa Smukły i prosty design klimatyzatorów LG zapewnia łatwość montażu i wygodę czyszczenia wsuwanego filtra. Również duży, ukryty wyświetlacz jest doskonały do wygodnej kontroli zużywanej energii. Smukła i klasyczna konstrukcja Smukła i klasyczna konstrukcja obudowy jednostek linii Deluxe Sirius nie przeszkodziła w osiągnięciu wysokiej klasy energetycznej (A++) zarówno w trybie grzania jak i chłodzenia. 55mm VS (7%) (00%) 870 x 95 x x 0 x 89 89mm Konkurencja LG Większy magiczny wyświetlacz Zgrabny design jednostki wewnętrznej z ukrytym czytelnym wyświetlaczem pozwala na wygodną kontrolę pracy, tylko wtedy, gdy jest ona niezbędna. Wzrost 90% 58

59 Przemyślany design Łatwo wysuwany filtr Łatwo wysuwany poziomy filtr zapewnia możliwość wyczyszczenia klimatyzatora bez potrzeby otwierania klimatyzatora. Konwencjonalny LG Czyszczenia filtra powietrza w dwóch etapach może być uciążliwe. kroki wyjęcia filtra Łatwe i wygodne wysuwanie filtra. Tylko krok wysunięcie 59

60 Dane techniczne Stylist 9K G09WL K GWL Wi-Fi Moc 9K K Model G09WL GWL Jednostka wewnętrzna G09WL.NS GWL.NS Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W EER W/W,6, S.E.E.R. 5,70 5,60 Obciążenie chłodnicze kw,50,50 COP W/W,6,6 S.C.O.P.,80,80 Obciążenie grzewcze kw,70,0 Klasa sezonowej Chłodzenie A+ A+ efektywności energetycznej Ogrzewanie A A Roczne zużycie energii Chłodzenie kwh 70 0 Ogrzewanie kwh 00 4 Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 9 akustycznego Niski db(a) 9 9 Średni db(a) 4 4 Wysoki db(a) 9 9 Ogrzewanie Niski db(a) Średni db(a) 5 5 Wysoki db(a) 9 9 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min 4,5 4,5 Niski m³/min 6,0 6,0 Średni m³/min 7,0 7,0 Wysoki m³/min 8,0 8,0 Maks. (Power) m³/min 9,7 0,5 Ogrzewanie Niski m³/min 6,6 6,6 Średni m³/min 7,5 7,5 Wysoki m³/min 8,5 8,5 Wydajność osuszania l/h,,5 Prąd roboczy Chłodzenie Nom. A 4 5 Maks. A 6,0 6,0 Ogrzewanie Nom. A 4 4,5 Maks. A 7,0 7,0 Prąd rozruchowy Chłodzenie Nom. A 4 5 Ogrzewanie Nom. A 4 4,5 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4x,0 4x,0 Wymiary mm 645x645x 645x645x Waga netto kg 8 8 Moc silnika wentylatora W,7,7 Jednostka zewnętrzna G09WL.UL GWL.UL Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Wysoki m³/min Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 5 5 Różnica wysokości Maks. m 0 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 0 Moc silnika wentylatora W 4 4 Typ sprężarki Rotacyjna Rotacyjna Waga netto kg 4 4 Wymiary mm 770x560x88 770x560x88 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 60. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

61 645 Inverter Single G09WL.NS / GWL.NS 75 (Jednostki: mm) Nr Nazwa elementu Uwagi Przedni panel 4 Odbiornik sygnału Płyta montażowa Miejsce poziomowania płyty Obrys przodu jednostki Obrys tyłu jednostki Strona lewa Ø55 Płyta montażowa Ø55 Strona prawa 0 [Unit : mm] G09WL.UL / GWL.UL [Unit : mm] ASUW096WB0(G09WL) 4 ASUW6W ASUW096MUF(H09AK) ASUW096BU ASUW6MUF(HAK) ASUW6BU ASUW096NRR0(A09LL) ANUW6NR ASUW86EF0(P8EL) ASUW86W (Jednostki: mm) Nr Nazwa elementu Uwagi Kratka wylotu powietrza Przyłącze rur chłodniczych (gaz) Przyłącze rur chłodniczych (ciecz 4 Podłączenie zasilania i komunikacji 5 Miejsce uziemienia Ø * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [Unit : mm] 6

62 Dane techniczne Prestige 9K H09AL K HAL Wi-Fi Moc 9K K Model H09AL HAL Jednostka wewnętrzna H09AL.NSM HAL.NSM Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W EER W/W 5,0 4, S.E.E.R. 9, 9, Obciążenie chłodnicze kw,5,5 COP W/W 5,6 5,9 S.C.O.P. 5, 5, Obciążenie grzewcze kw,,8 Klasa sezonowej Chłodzenie A+++ A+++ efektywności energetycznej Ogrzewanie A+++ A+++ Roczne zużycie energii Chłodzenie kwh 95 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) 7 7 akustycznego Niski db(a) 5 5 Średni db(a) Wysoki db(a) 9 9 Ogrzewanie Niski db(a) 5 5 Średni db(a) Wysoki db(a) 9 9 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min 5,0 5,0 Niski m³/min 8,5 8,5 Średni m³/min,5,5 Wysoki m³/min 4,5 4,5 Maks. (Power) m³/min 5,5 5,5 Ogrzewanie Niski m³/min 9,5 9,5 Średni m³/min,5,5 Wysoki m³/min 6,5 6,5 Wydajność osuszania l/h,5,7 Prąd roboczy Chłodzenie Nom. A,5,9 Maks. A 6,0 6,0 Ogrzewanie Nom. A,9,7 Maks. A 7,0 7,0 Prąd rozruchowy Chłodzenie Nom. A,5,9 Ogrzewanie Nom. A,9,7 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4x,0 4x,0 Wymiary mm 875x95x5 875x95x5 Waga netto kg,5,5 Moc silnika wentylatora W 0 0 Jednostka zewnętrzna H09AL.UE HAL.UE Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Wysoki m³/min Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 0 Różnica wysokości Maks. m 0 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow.,5m g/m 0 0 Moc silnika wentylatora W Typ sprężarki Dwu-rotacyjna Dwu-rotacyjna Waga netto kg 4 4 Wymiary mm 870x655x0 870x655x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 6. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

63 Inverter Single (Jednostki: mm) H09AL (ASNW096MMS6) Nr. Nazwa elementu Uwagi HAL (ASNW6MMS6) Przedni panel Wyświetlacz i odbiornik sygnału 4 Kratka wlotu powietrza Miejsce prowadzenia instalacji Płyta montażowa dla rur i kabli Miejsce poziomowania Obrys jednostki Inverter Single 4. Dimensional drawings H09AL.NSM / HAL.NSM Strona lewa Ø65 Płyta montażowa 5 Strona prawa [Unit : mm D4CM (ASUW46KR0) Place a level on raised tab Unit Outline 44 H09AL.UE / HAL.UE49 (Jednostki: mm) 870 Nr Kratka wylotu powietrza 4 54 Przyłącze rur chłodniczych (ciecz) No. Right rear piping Left rear piping [ Unit : mm ] Remark Przyłącze rur chłodniczych (gaz) Gas Pipe Connection Port Podłączenie zasilania Port i komunikacji Liquid Pipe Connection Miejsce uziemienia Power & Transmission connection Earth Screw Note. The unit should be installed according to installation manual which is in the product box.. The unit is powered from the outdoor unit. So power cable should be connected with the outdoor unit. Ø Part Name Air Dicharge Grille CHASSIS : SM Nazwa Inverter Single 5 _ Wall Mounted - 50Hz (R40A) Inverter Single Ø65 [ Unit : mm ] * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). 6 CHASSIS : UE

64 Dane techniczne Slim 9K A09LL K ALL Wi-Fi Moc 9K K Model A09LL ALL Jednostka wewnętrzna A09LL.NSN ALL.NSN Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W EER W/W 4,,7 S.E.E.R. 6,7 6,4 Obciążenie chłodnicze kw,5,5 COP W/W 4, 4,0 S.C.O.P. 4,0 4,0 Obciążenie grzewcze kw,7,5 Klasa sezonowej Chłodzenie A++ A++ efektywności energetycznej Ogrzewanie A+ A+ Roczne zużycie energii Chłodzenie kwh 4 90 Ogrzewanie kwh 0 50 Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 9 akustycznego Niski db(a) 4 4 Średni db(a) Wysoki db(a) 9 9 Ogrzewanie Niski db(a) 4 4 Średni db(a) Wysoki db(a) 9 9 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min,5,5 Niski m³/min 5,5 5,5 Średni m³/min 7 7 Wysoki m³/min 8 8 Maks. (Power) m³/min 4 4 Ogrzewanie Niski m³/min 6 6 Średni m³/min 7,5 7,5 Wysoki m³/min 8,5 8,5 Wydajność osuszania l/h,, Prąd roboczy Chłodzenie Nom. A,5 4, Maks. A 6,0 6,0 Ogrzewanie Nom. A 4 4,4 Maks. A 7,0 7,0 Prąd rozruchowy Chłodzenie Nom. A,5 4, Ogrzewanie Nom. A 4 4,4 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4x,0 4x,0 Wymiary mm 957x05x77 957x05x77 Waga netto kg,5,5 Moc silnika wentylatora W 0 0 Jednostka zewnętrzna A09LL.UL ALL.UL Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Wysoki m³/min Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 0 Różnica wysokości Maks. m 0 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 0 Moc silnika wentylatora W 4 4 Typ sprężarki Rotacyjna Rotacyjna Waga netto kg 4 4 Wymiary mm 770x560x88 770x560x88 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 64. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

65 6 A09LL.NSN / ALL.NSN 05 ASNW096NRR0(A09LL) ASNW6NRR0(ALL) (Jednostki: mm) 55 Inverter Single Panel czołowy 5 Kratka wlotu powietrza Miejsce prowadzenia instalacji Płyta montażowa 6 Odbiornik sygnału 5 A09LL.UL / ALL.UL Ø65 Lewa strona Prawa strona 8 Prawa strona [Unit: mm] Nr Nazwa Kratka wylotu powietrza Przyłącze rur chłodniczych (gaz) Przyłącze rur chłodniczych (ciecz) CHASSIS CODE : SN Podłączenie zasilania i komunikacji Miejsce uziemienia Ø464 * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [Unit: mm] 5RMI0-0A Ø65 Miejsce poziomowania pyty Pyta montaowa 770 Ø65 Miejsce poziomowania pyty Pyta montaowa ASUW096WB0(G09WL) ASUW6WB0(G ASUW096MUF(H09AK) ASUW096BUS(S0 ASUW6MUF(HAK) ASUW6BUS(S ASUW096NRR0(A09LL) ANUW6NRR0(A ASUW86EF0(P8EL) ASUW86WR0(D (Jednostki: mm) 465 Obrys spodu jednostki 465 Lewa strona Obudowa dla rur i kabli Obudowa Ø Wyświetlacz Obrys spodu jednostki 4 46 Uwagi Nazwa elementu Nr Dimensionaldrawings [Unit : mm] 65

66 Dane techniczne Mirror 8K A8RL Wi-Fi Moc 8K Model A8RL Jednostka wewnętrzna A8RL.NSC Wydajność Chłodzenie Min. W 900 Nom. W 500 Maks. W 6000 Ogrzewanie Min. W 900 Nom. W 600 Maks. W 9000 Ogrzewanie -7 C Maks. W 5400 Pobór mocy Chłodzenie Nom. W 500 Ogrzewanie +7 C Nom. W 650 EER W/W,47 S.E.E.R. 6, Obciążenie chłodnicze kw 5, COP W/W,8 S.C.O.P.,8 Obciążenie grzewcze kw 5, Klasa efektywności Chłodzenie A++ Ogrzewanie A Klasa sezonowej Chłodzenie kwh 99 efektywności energetycznej Ogrzewanie kwh 96 Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 akustycznego Niski db(a) 5 Średni db(a) 40 Wysoki db(a) 4 Ogrzewanie Niski db(a) 5 Średni db(a) 40 Wysoki db(a) 4 Poziom mocy akustycznej Chłodzenie Wysoki db(a) 60 Przepływ powietrza Chłodzenie Tryb snu m³/min 8,5 Niski m³/min 0,5 Średni m³/min,5 Wysoki m³/min 4,5 Maks. (Power) m³/min 9 Ogrzewanie Niski m³/min 0,5 Średni m³/min,5 Wysoki m³/min 4,5 Wydajność osuszania l/h Prąd roboczy Chłodzenie Nom. A 6,6 Maks. A 7,8 Ogrzewanie Nom. A 7, Maks. A 9,4 Prąd rozruchowy Chłodzenie Nom. A 6,6 Ogrzewanie Nom. A 7, Zasilanie Ø / V /Hz / 0-40 / 50 Zabezpieczenie nadprądowe A C-0 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,5 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 Wymiary mm 00x5x45 Waga netto kg 5,5 Moc silnika wentylatora W 0 Jednostka zewnętrzna A8RL.UUE Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) -5 4 Poziom ciśnienia Chłodzenie Wysoki db(a) 54 Ogrzewanie Wysoki db(a) 54 Poziom mocy akustycznej Chłodzenie Wysoki db(a) 65 Przepływ powietrza Chłodzenie Wysoki m³/min 50 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 Różnica wysokości Maks. m 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 Średnica zewn. cale (/4) Gaz Średnica zewn. mm,7 Średnica zewn. cale (/) Skropliny Średnica zewn. mm,5 Średnica wew. cale (5/8) Czynnik chłodniczy Typ R40A Ładunek fabryczny g 50 Dodatkowy ładunek pow. 7,5m g/m 0 Moc silnika wentylatora W 85 Typ sprężarki Dwu-rotacyjna Waga netto kg 44 Wymiary mm 870x655x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 66. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

67 A8RL.NSC 4 Inverter Single Obrys jednostki ASNW86CRR4(A8RL) (Jednostki: mm) Nr Nazwa elementu Uwagi Przedni panel Wyświetlacz i odbiornik sygnału Filtr powietrza 4 Płyta montażowa Miejsce poziomowania pyty Inverter Sin 5 _ Wall Mounted - 50Hz (R40A) Ø65 Rury z tyu z lewej Miejsce poziomowania pyty Obrys jednostki Pyta montaowa Ø65 Tama miernicza Rury z tyu z prawej A8RL.UUE Tama miernicza 07 4 (Unit : mm) [Unit : mm] Ø65 Rury z tyu z lewej 05 Pyta montaowa Tama miernicza Tama miernicza Ø65 Rury z tyu z prawej 07 [Unit : m (Unit : mm) D4CM (ASUW46KR0 (Jednostki: mm) Nr Nazwa No. Kratka wylotu powietrza Part Name Przyłącze rur chłodniczych (gaz) Air Dicharge Grille Przyłącze Gas rur Pipe chłodniczych Connection (ciecz) Port 4 Podłączenie Liquid zasilania Pipe Connection i komunikacji Port 5 4 Power Miejsce & Transmission uziemienia connection 5 Earth Screw Remark Note Ø5. The unit should be installed according to installation manual which is in the product box.. The unit is powered from the outdoor unit. So power cable should be connected with the outdoor unit * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [ Unit : mm ] 67 CHASSIS : UE

68 Dane techniczne Deluxe Sirius 9K D09CM K DCM TOUCH SOFT AIR Wi-Fi Moc 9K K Model D09CM DCM Jednostka wewnętrzna D09CM.NSJ DCM.NSJ Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie +7 C Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W EER W/W 4,5,9 S.E.E.R. 7,7 7,6 Obciążenie chłodnicze kw,5,5 COP W/W 4,5 4, S.C.O.P. 4,6 4,6 Obciążenie grzewcze kw,8, Klasa sezonowej Chłodzenie A++ A++ efektywności energetycznej Ogrzewanie A++ A++ Roczne zużycie energii Chłodzenie kwh 4 6 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 9 akustycznego Niski db(a) 4 4 Średni db(a) 5 5 Wysoki db(a) Ogrzewanie Niski db(a) 4 4 Średni db(a) 5 5 Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min,5,5 Niski m³/min 5,5 5,5 Średni m³/min 9 9 Wysoki m³/min Maks. (Power) m³/min Ogrzewanie Niski m³/min 6,5 6,5 Średni m³/min 9 9 Wysoki m³/min Wydajność osuszania l/h,, Prąd roboczy Chłodzenie Nom. A,5 4,0 Maks. A 6,0 6,0 Ogrzewanie Nom. A, 4, Maks. A 7,0 7,0 Prąd rozruchowy Chłodzenie Nom. A,5 4 Ogrzewanie Nom. A, 4, Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4x,0 4x,0 Wymiary mm 87x0x89 87x0x89 Waga netto kg 8,5 8,5 Moc silnika wentylatora W 0 0 Jednostka zewnętrzna D09CM.UL DCM.UL Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Wysoki m³/min 5 5 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 0 Różnica wysokości Maks. m 0 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 0 Moc silnika wentylatora W 4 4 Typ sprężarki Rotacyjna Rotacyjna Waga netto kg 8,8 8,8 Wymiary mm 770x560x88 770x560x88 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 68. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

69 9 _ Wall Mounted - 50Hz (R40A) 0 56 Nr Nazwa elementu 0 5 Miejsce prowadzenia instalacji 4 89 Obrys jednostki Ukryte sygnału Filtr powietrza 87 Uwagi D09CMPrzedni (ASNW096JR0) panel DCM (ASNW6JR0) Wyświetlacz i odbiornik dla rur i kabli Miejsce poziomowania płyty D09CM.UL / DCM.UL Ø C Type Nr [ Unit : mm ] Płyta montażowa ASUW096WB0(G09WL) 4 ASUW096MUF(H09AK) 94 ASUW6MUF(HAK) ASUW096NRR0(A09LL) ASUW86EF0(P8EL) Nazwa elementu Kratka wylotu powietrza 4 5 Przyłącze rur chłodniczych Przyłącze rur chłodniczych Podłączenie zasilania i komunikacji Miejsce uziemienia CHASSIS : SJ Ø464 * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [Unit : mm] 5 4 ASUW6WB ASUW096BUS ASUW6BUS [ Unit : mm ] ANUW6NRR ASUW86WR (Jednostki: mm) Right rear piping Ø65 Left rear piping Ø65 Place a level on raised tab 48 0 Ø65 Rury z tyłu z prawej Rury z tyłu z lewej 4 Unit Outline 89 Inverter Single 4. Dimensional drawings (Jednostki: mm) Inverter Single 4. Indoor Units D09CM.NSJ / DCM.NSJ 69

70 Dane techniczne Deluxe Sirius 8K D8CM 4K D4CM TOUCH SOFT AIR Wi-Fi Moc 8K 4K Model D8CM D4CM Jednostka wewnętrzna D8CM.NSK D4CM.NSK Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie +7 C Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W 6 8 EER W/W,,9 S.E.E.R. 7,0 7,0 Obciążenie chłodnicze kw 5,0 6,6 COP W/W,60,5 S.C.O.P. 4, 4,0 Obciążenie grzewcze kw 4, 5,0 Klasa sezonowej Chłodzenie A++ A++ efektywności energetycznej Ogrzewanie A+ A+ Roczne zużycie energii Chłodzenie kwh 50 0 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) akustycznego Niski db(a) 4 4 Średni db(a) 9 4 Wysoki db(a) Ogrzewanie Niski db(a) 4 4 Średni db(a) 9 4 Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min 8 8 Niski m³/min 0,5 0,5 Średni m³/min, Wysoki m³/min 4,5 6, Maks. (Power) m³/min 8 0 Ogrzewanie Niski m³/min Średni m³/min,5 5 Wysoki m³/min 6 8,5 Wydajność osuszania l/h,8,5 Prąd roboczy Chłodzenie Nom. A 6,9 0, Maks. A 9 4,0 Ogrzewanie Nom. A 7, 0,4 Maks. A 9,5 4,0 Prąd rozruchowy Chłodzenie Nom. A 6,9 0, Ogrzewanie Nom. A 7, 0,4 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-0 C-5 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,5 x,5 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 4 x,0 Wymiary mm 998x0x0 998x0x0 Waga netto kg,4,4 Moc silnika wentylatora W 0 60 Jednostka zewnętrzna D8CM.UL D4CM.UUE Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) 5 56 Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Wysoki m³/min 5 50 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 0 Różnica wysokości Maks. m 0 5 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm,7 5,88 Średnica zewn. cale (/) (5/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 0 Moc silnika wentylatora W 4 85 Typ sprężarki Dwu-rotacyjna Dwu-rotacyjna Waga netto kg 4 44 Wymiary mm 770x560x88 870x655x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 70. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

71 998 D8CM.NSK / D4CM.NSK 0 (Jednostki: mm) 0 60 D8CM (ASNW86KR0) 60 Uwagi D4CM Przedni panel (ASNW46KR0) 60 Nr Nazwa elementu 60 Wyświetlacz i odbiornik sygnału Filtr powietrza Miejsce prowadzenia instalacji dla rur i kabli Miejsce poziomowania płyty Obrys jednostki 60 Ukryte Płyta montażowa Taśma miernicza Taśma miernicza Inverter Single D No. Rury z tyłu z prawej 50 [ Unit : mm ] Rury z tyłu z lewejj Ø Ø65 5 ASUW096WB0(G09WL) ASUW6WB0(GWL) ASUW096MUF(H09AK) ASUW096BUS(S09AK) D4CM.UUE ASUW6BUS(SAK) ASUW6MUF(HAK) ASUW096NRR0(A09LL) ANUW6NRR0(ALL) ASUW86EF0(P8EL) ASUW86WR0(D8RL) Taśma miernicza 4 5RMI0-0A 504 Rury z tyłu z prawej Outdoor Units Miejsce poziomowania płyty Ø65 Płyta montażowa Taśma miernicza Rury z tyłu z lewejj 5 _ Wall Mounted - 50Hz (R40A) 494 D8CM.UL Wall Mounted - 50Hz (R40A) _ 0 Obrys jednostki Ø65 4 [ Unit : mm ] 0 0 Ø464 Gas Pipe C Liquid Pipe 4 Power & Tra 5 Earth Screw CHASSIS : SK. The unit should be in which is in the produ. The unit is powered should be connected [ Unit : mm ] (Jednostki: mm) Inverter Single Ø5 07 Note 4 67 Air Dicharge P [Unit : mm] Nazwa elementu Kratka wylotu powietrza Przyłącze rur chłodniczych (gaz) CHASSIS CODE : UL Przyłącze rur chłodniczych (gaz) Podłączenie zasilania i komunikacji Miejsce uziemienia Uwagi Dimensional drawings Nr * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). 7

72 Dane techniczne Standard 9K P09RL K PRL Wi-Fi Moc 9K K Model P09RL PRL Jednostka wewnętrzna P09RL.NSB PRL.NSB Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W Ogrzewanie +7 C Nom. W EER,7,4 S.E.E.R. 6, 6, Obciążenie chłodnicze,5,5 COP,8,80 S.C.O.P.,8,8 Obciążenie grzewcze,8, Klasa sezonowej Chłodzenie A++ A++ efektywności energetycznej Ogrzewanie A A Roczne zużycie energii Chłodzenie kwh 4 0 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 9 akustycznego Niski db(a) 5 5 Średni db(a) 5 5 Wysoki db(a) 4 4 Ogrzewanie Niski db(a) 5 5 Średni db(a) 5 5 Wysoki db(a) 4 4 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min,5,5 Niski m³/min 5,5 5,5 Średni m³/min 8 8 Wysoki m³/min 0 0 Maks. (Power) m³/min Ogrzewanie Niski m³/min 6,5 6,5 Średni m³/min 8,5 8,5 Wysoki m³/min 0,5 0,5 Wydajność osuszania l/h,, Prąd roboczy Chłodzenie Nom. A 4,7 Maks. A 6,5 6,5 Ogrzewanie Nom. A,7 4,4 Maks. A 6 6 Prąd rozruchowy Chłodzenie Nom. A 4,7 Ogrzewanie Nom. A,7 4,4 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 4 x,0 Wymiary mm 885x85x0 885x85x0 Waga netto kg 9 9 Moc silnika wentylatora W 0 0 Jednostka zewnętrzna P09RL.UA PRL.UA Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Wysoki m³/min 7 7 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 5 5 Różnica wysokości Maks. m 7 7 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 0 Moc silnika wentylatora W 4 4 Typ sprężarki Rotacyjna Rotacyjna Waga netto kg 8 8 Wymiary mm 77x49x0 77x49x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 7. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

73 0 P09RL.NSB / PRL.NSB 885 Inverter Single ASNW096BNR(D09AK) ASNW6BNR(DAK) (Jednostki: mm) USNW096B8F0(R09RL) USNW6B8F0(RRL) USNW6B8F0(RRL) 85 Nr Nazwa elementu Uwagi Przedni panel Wyświetlacz i odbiornik Filtr powietrza 4 Miejsce prowadzenia instalacji dla rur i kabli 5 Płyta montażowa Obrys jednostki Poziomic umieci na wystpach _ Wall Mounted - 50Hz (R40A) 56 P09RL.UA / PRL.UA Instalacja z prawej Ø65 75 Pyta montaowa Inverter Single Ø65 Instalacja z prawej E09EM (USUW096W4A) EEM (USUW6H4A) (Jednostki: mm) Nr Nazwa elementu Uwagi Kratka wylotu powietrza Przyłącze rur chłodniczych (ciecz) No. Przyłącze rur Part chłodniczych Name (gaz) Remark 4 Podłączenie Air Dicharge zasilania Grillei komunikacji Gas Pipe Connection Port 5 Miejsce uziemienia CHASSIS CODE : SB Liquid Pipe Connection Port 4 Power & Transmission connection 5 Earth Screw [Unit : Note Ø44 4. The unit should be installed according to installation manual which is in the product box.. The unit is powered from the outdoor unit. So power cable should be connected with the outdoor unit * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [ Unit : mm ] 7 CHASSIS : UA

74 Dane techniczne Standard 8K P8EL 4K P4EL Wi-Fi Moc 8K 4K Model P8EL P4EL Jednostka wewnętrzna P8EL.NS P4EL.NS Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W 56 9 Ogrzewanie +7 C Nom. W 6 85 EER W/W,0,0 S.E.E.R. 6, 6, Obciążenie chłodnicze kw 5,0 6,8 COP W/W,60,50 S.C.O.P. 4,0,8 Obciążenie grzewcze kw 4, 5,5 Klasa sezonowej Chłodzenie A++ A++ efektywności energetycznej Ogrzewanie A+ A Roczne zużycie energii Chłodzenie kwh 87 9 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 9 akustycznego Niski db(a) 5 5 Średni db(a) Wysoki db(a) 4 45 Ogrzewanie Niski db(a) 5 5 Średni db(a) Wysoki db(a) 4 45 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min 8 8 Niski m³/min Średni m³/min 4 4 Wysoki m³/min 5 7 Maks. (Power) m³/min 9 Ogrzewanie Niski m³/min,5,5 Średni m³/min 5 5 Wysoki m³/min 6 8,5 Wydajność osuszania l/h,8,5 Prąd roboczy Chłodzenie Nom. A 7, 0 Maks. A 9 0,6 Ogrzewanie Nom. A 7,5 0, Maks. A 9,5 Prąd rozruchowy Chłodzenie Nom. A 7, 0 Ogrzewanie Nom. A 7,5 0, Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-0 C-5 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,5 x,5 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 4 x,0 Wymiary mm 090x0x48 090x0x48 Waga netto kg 4 4 Moc silnika wentylatora W 0 76 Jednostka zewnętrzna P8EL.UL P4EL.UUE Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) 5 54 Ogrzewanie Wysoki db(a) 5 54 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Wysoki m³/min 50 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 0 Różnica wysokości Maks. m 0 5 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm,7 5,88 Średnica zewn. cale (/) (5/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Dodatkowy ładunek pow. 7,5m g/m 0 5 Moc silnika wentylatora W 4 85 Typ sprężarki Rotacyjna Dwu-rotacyjna Waga netto kg 4 46 Wymiary mm 770x560x88 870x655x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 74. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

75 ASNW86EF0(P8EL) (Jednostki: mm) ASNW46EF0(P4EL) Nr Nazwa elementu Uwagi Przedni panel ASNW46WR0(D4RL) Wyświetlacz i odbiornik ASNW86WR0(D8RL) Inverter Single 47 sygnału Filtr powietrza 4 Płyta montażowa 48 Poziomic umieci na wystpach Obrys jednostki Dimensionaldrawings P8EL.NS / P4EL.NS Ø65 Ø65 Pyta montaowa Rury z tyu z lewe Rury z tyu z prawej Poziomic umieci na wystpach 550 P8EL.UL ASUW6WB0(GWL) ASUW096BUS(S09AK) ASUW6BUS(SAK) ANUW6NRR0(ALL) ASUW86WR0(D8RL) [Unit : mm] 8 A 60 Ø65 Pyta montaowa Gas Pipe C Liquid Pipe 4 Control Box 5 Earth Screw Note. The unit should be ins which is in the produc. In an area or a apace guide should be insta CHASSIS CODE: S Ø Air Dicharge 5RMI0-0A 545 Ø Pa [Unit : mm] Inverter Single Tama miernicza Wieszak No. Rury z tyu z prawej Ø65 Rury z tyu z lewe 5RMI0-0A 8 Obrys jednostki 95 ASUW096WB0(G09WL) ASUW096MUF(H09AK) ASUW6MUF(HAK) P4EL.UUE ASUW096NRR0(A09LL) ASUW86EF0(P8EL) 5 Tama miernicza Wieszak 4. Outdoor Units (Jednostki: mm) [Unit : mm] Nr Uwagi Nazwa Kratka wylotu powietrza Przyłącze rur chłodniczych (gaz) CHASSIS CODE : UL Przyłącze rur chłodniczych (ciecz) Podłączenie zasilania i komunikacji Miejsce uziemienia Dimensional drawings 4 5 * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). 75 [Unit : mm]

76 Dane techniczne Basic 9K E09EM K EEM TOUCH SOFT AIR Wi-Fi Moc 9K K Model E09EM EEM Jednostka wewnętrzna E09EM.NSW EEM.NSH Wydajność Chłodzenie Min. W Nom. W Maks. W Ogrzewanie +7 C Min. W Nom. W Maks. W Ogrzewanie -7 C Maks. W Pobór mocy Chłodzenie Nom. W 70 0 Ogrzewanie +7 C Nom. W EER,4, S.E.E.R. 5,7 5,8 Obciążenie chłodnicze kw,5,5 COP,7,65 S.C.O.P.,8,8 Obciążenie grzewcze kw,, Klasa sezonowej Chłodzenie A+ A+ efektywności energetycznej Ogrzewanie A A Roczne zużycie energii Chłodzenie kwh 54 Ogrzewanie kwh Poziom ciśnienia Chłodzenie Tryb snu db(a) 0 0 akustycznego Niski db(a) 5 5 Średni db(a) Wysoki db(a) 9 9 Ogrzewanie Niski db(a) 8 8 Średni db(a) Wysoki db(a) 9 9 Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Chłodzenie Tryb snu m³/min,0,5 Niski m³/min 4,5 5,5 Średni m³/min 6,0 8,0 Wysoki m³/min 7,5 0,0 Maks. (Power) m³/min 9,0,0 Ogrzewanie Niski m³/min 5,0 6,5 Średni m³/min 6,0 8,0 Wysoki m³/min 8,0 0,0 Wydajność osuszania l/h 0,8, Prąd roboczy Chłodzenie Nom. A, 4,9 Maks. A 6,5 6,5 Ogrzewanie Nom. A 4, 4,6 Maks. A 6,0 6,0 Prąd rozruchowy Chłodzenie Nom. A, 4,9 Ogrzewanie Nom. A 4, 4,6 Zasilanie Ø / V /Hz / 0-40 / 50 / 0-40 / 50 Zabezpieczenie nadprądowe A C-6 C-6 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,0 x,0 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 4 x,0 Wymiary mm 756x65x84 798x9x4 Waga netto kg 7,4 8,5 Moc silnika wentylatora W 0 0 Jednostka zewnętrzna E09EM.UA EEM.UA Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) Poziom ciśnienia Chłodzenie Wysoki db(a) Ogrzewanie Wysoki db(a) Poziom mocy akustycznej Chłodzenie Wysoki db(a) Przepływ powietrza Wysoki m³/min 7 7 Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 5 5 Różnica wysokości Maks. m 7 7 Przyłącza rur Ciecz Średnica zewn. mm 6,5 6,5 Średnica zewn. cale (/4) (/4) Gaz Średnica zewn. mm 9,5 9,5 Średnica zewn. cale (/8) (/8) Skropliny Średnica zewn. mm,5,5 Średnica wew. cale (5/8) (5/8) Czynnik chłodniczy Typ R40A R40A Ładunek fabryczny g Additional charge g/m 0 0 Moc silnika wentylatora W 4 4 Typ sprężarki Rotacyjna Rotacyjna Waga netto kg 8 8 Wymiary mm 77x49x0 77x49x0 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 76. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

77 E09EM.NSW EEM.NSH (Jednostki: mm) Nr Nazwa elementu Przedni panel Wyświetlacz i odbiornik sygnału 756 Filtr powietrza 4 Płyta montażowa Uwagi Inverter Single 9 E09EM (USUW096W4A) EEM (USUW6H4A) E09EM.UA / EEM.UA 77 (Jednostki: mm) Place a level on raised tab Nr Nazwa Unit Outline 99 99Kratka wylotu powietrza Left rear piping Measuring Tape Hanger 77 Uwagi Przyłącze rur chłodniczych (ciecz) Name rurpart chłodniczych (gaz) No. PrzyłączeØ70 Right rear Air Dicharge Grille Skrzynka sterująca 4 Installation Plate piping MeasuringTape Gas Pipe Connection Port Miejsce uziemienia 5 Ø70 56 Remark Liquid Pipe Connection Port 45 Power99 &Transmission connection Earth Screw 66 Note 4 Ø4 4. The unit should be installed according to installation manual which is in the product box.. The unit is powered from the outdoor unit. So power cable should be connected with the outdoor unit. 48 * Produkt ten zawiera fluorowane gazy cieplarniane (R40A) _ Wall Mounted - 50Hz (R40A) 4 [ Unit : mm ] 77 CHASSIS : UA

78 Dane techniczne Basic 8K E8EM TOUCH SOFT AIR Wi-Fi Moc 8K Model E8EM Jednostka wewnętrzna E8EM.NSM Wydajność Chłodzenie Min. W 900 Nom. W 5000 Maks. W 5400 Ogrzewanie +7 C Min. W 900 Nom. W 5400 Maks. W 600 Ogrzewanie -7 C Maks. W 800 Pobór mocy Chłodzenie Nom. W 70 Ogrzewanie +7 C Nom. W 540 EER,9 S.E.E.R. 5, Obciążenie chłodnicze kw 5,0 COP,5 S.C.O.P.,8 Obciążenie grzewcze kw,8 Klasa sezonowej efektywności Chłodzenie A energetycznej Ogrzewanie A Roczne zużycie energii Chłodzenie kwh 0 Ogrzewanie kwh 400 Poziom ciśnienia Chłodzenie Tryb snu db(a) 9 akustycznego Niski db(a) 5 Średni db(a) 40 Wysoki db(a) 4 Ogrzewanie Niski db(a) 5 Średni db(a) 40 Wysoki db(a) 4 Poziom mocy akustycznej Chłodzenie Wysoki db(a) 60 Przepływ powietrza Chłodzenie Tryb snu m³/min 7,5 Niski m³/min 9,0 Średni m³/min 0,5 Wysoki m³/min,0 Maks. (Power) m³/min 7,4 Ogrzewanie Niski m³/min 8,0 Średni m³/min 0,0 Wysoki m³/min,0 Wydajność osuszania l/h,8 Prąd roboczy Chłodzenie Nom. A 7,8 Maks. A 9,0 Ogrzewanie Nom. A 7,0 Maks. A 9,5 Prąd rozruchowy Chłodzenie Nom. A 7,8 Ogrzewanie Nom. A 7,0 Zasilanie Ø / V /Hz / 0-40 / 50 Zabezpieczenie nadprądowe A C-0 Przewody zasilające (do jednostki zewnętrznej) N x mm² x,5 Przewody zasilania i sterowania (pomiędzy jednostkami) N x mm² 4 x,0 Wymiary mm 885 x 96 x 6 Waga netto kg 9,5 Moc silnika wentylatora W 0 Jednostka zewnętrzna E8EM.UL Zakres pracy Chłodzenie Min. Maks. C(DB) Ogrzewanie Min. Maks. C(WB) -0 4 Poziom ciśnienia Chłodzenie Wysoki db(a) 5 Ogrzewanie Wysoki db(a) 54 Poziom mocy akustycznej Chłodzenie Wysoki db(a) 65 Przepływ powietrza Wysoki m³/min Długość instalacji Całkowita (j.zewn./j.wew) Min. m Maks. m 0 Różnica wysokości Maks. m 0 Przyłącza rur Ciecz Średnica zewn. mm 6,5 Średnica zewn. cale (/4) Gaz Średnica zewn. mm,7 Średnica zewn. cale (/) Skropliny Średnica zewn. mm,5 Średnica wew. cale (5/8) Czynnik chłodniczy Typ R40A Ładunek fabryczny g 050 Dodatkowy ładunek pow. 5,0m g/m 0 Moc silnika wentylatora W 4 Typ sprężarki Rotacyjna Waga netto kg 4 Wymiary mm 770x560x88 UWAGI:. Wydajności mierzone w następujących warunkach: - chłodnicza przy parametrach: temp. wewn. 7 C suchy termometr (DB) / 9 C mokry termometr (WB); temp. zewn. 5 C suchy termometr (DB) /4 C mokry termometr (WB). - grzewcza przy parametrach: temp. wewn. 0 C suchy termometr (DB) / 5 C mokry termometr (WB); temp. zewn. 7 C suchy termometr (DB) / 6 C mokry termometr (WB). - instalacja: długość instalacji 7,5m oraz zerowa różnica poziomów. 78. Roczne zużycie energii: w oparciu o średnią pracę urządzenia przez 50 godzin w roku w trybie chłodzenia oraz 400 godzin w trybie grzania przy nominalnym obciążeniu.. Wymiary, dane techniczne, wygląd i funkcje mogą ulec zmianie bez wcześniejszego powiadomienia.

79 E8EM.NSM (Jednostki: mm) Nr Nazwa Przedni panel Uwagi 4 Wyświetlacz i odbiornik sygnału Filtr powietrza Miejsce prowadzenia instalacji 96 Miejsce poziomowania płyty Obrys jednostki Rury z tyłu z lewej Ø70 Ø70 Płyta montażowa Taśma miernicza 75 E8EM.UL 770 Nr Nazwa Kratka wylotu powietrza ASUW6WB ASUW096BUS ASUW6BUS ANUW6NRR ASUW86WR (Jednostki: mm) ASUW096WB0(G09WL) 7 ASUW096MUF(H09AK) 70 ASUW6MUF(HAK) ASUW096NRR0(A09LL) ASUW86EF0(P8EL) Rury z tyłu z prawej Uwagi Przyłącze rur chłodniczych (gaz) Przyłącze rur chłodniczych (ciecz) Podłączenie zasilania i komunikacji Miejsce uziemienia Ø464 * Produkt ten zawiera fluorowane gazy cieplarniane (R40A). [Unit : mm] 79

80 Akcesoria Akcesoria Tabela konfiguracji wyposażenia opcjonalnego Modele Standardowy sterownik przewodowy Płytka komunikacji PI485 Kontaktron stykowy Dry Contact Moduł Wi-Fi Ready BTU ARTCOOL Stylist Prestige ARTCOOL Slim & Mirror Deluxe Sirius Standard 9k O O O X X X k O O O X X X 8k - - O X X X 4k X X - 9k X X X O X X k X X X O X X 8k - - O O X X 4k O O - 9k O O O X X X k O O O X X X 8k - - O X X X 4k X X - 9k O O O O O O k O O O O O O 8k - - O O O O 4k O O - Opis znaczeń: O: opcja możliwa, X: brak możliwości zastosowania, -: nie dotyczy Basic Standardowy sterownik przewodowy PQRCVSL0 PQRCVSL0QW - Funkcje dostępne dla serii MULTI V II i nowszych - Szczegółowe informacje dla każdego modelu w Dokumentacji Technicznej produktu. Model PQRCVSL0 / PQRCVSL0QW Tryb pracy Wł_Wył /Prędkość wentylatora/ Tryb / Temp. LED Wł./Wył. O Temp. pomieszczenia O Wentylator/ plazma / wirowanie/ nagrzewnica O Ster, żaluzjami/ autom. Swing/ autom. nawiew O Funkcja E.S.P (kontrola ciśnienia nawiewu) O Programowanie Tygodniowe / Proste Funkcja timera O Blokada przed dziećmi O Kompensacja uszkodzenia zasilania Maks. godz. Odbiornik sygnału sterowania bezprzewodowego O Ustawianie jedn. wewn. gł./dodatk. (nałożenie funkcji) sterowniki do jedn. wewn. Jednoczesne sterowanie grupowe i centralne Ustawienie trybu wentylacji O Szybka wentylacja O Oszczędność energii e trybie wentylacji O Wymiary (mm) 0 x 0 x 5 Podświetlenie jednostki Płytka komunikacji PI485 Zasilanie: -faz. AC 0V 50/60Hz PMNFP4A (PMNFP4A0) Maksymalna liczba podłączonych urządzeń: 64 (*6) jednostek wewnętrznych Modele, do których ma zastosowanie: - MULTI V Mini (ARUN40GSA), - Komercyjne Multi Spli, - Komercyjne Split i Synchro, - Pokojowe (wg tabeli powyżej) szczegółowe zastosowanie zgodnie z Dokumentacją Produktową danego modelu Systemy MULTI V II oraz nowsze posiadają wbudowany moduł PI

81 Kontaktron stykowy Dry Contact PDRYCB000 (PQDSB) PDRYCB400 (PQDSBC) PQDSA * Szczegółowe informacje dla każdego modelu w Instrukcji instalacji produktu Model PQDSA / PDRYCB000 PDRYCB400 Styki styk sterujący styki sterujące Zasilanie 0 V AC, z zewn. źródła 5V i V DC np. z PCB napięcia jedn. wewn. Wejście napięciowe / beznapięciowe - O Sterowanie Wł./ Wył. O O Blokada/ Odblokowanie - O Ustaw. prędk. wentylatora - O Wyłącznik termiczny - O Oszczędność energii - O Ustawianie temperatury - O Monitoring błędów O O Monitoring stanu pracy O O Wcześniejsze oznaczenia PQDSA/PQDSB PQDSBC Dry Contact (zewnętrzna nadrzędna kontrola) Karta wstępu Czujnik oświetlenia Alarm pożarowy Programator czasowy Detektor ruchu Czujnik otwarcia drzwi Moduł Wi-Fi Ready Nazwa modelu LG-IR-WF- Włączenie/ wyłączenie Chłodzenie / Ogrzewanie / Tryb Tryb pracy automatyczny / Wentylacja / Osuszanie Wartość zadana Temperatura otoczenia Prędkość wentylatora LG-IR-WF- UWAGA: Producentem modułu Wi-Fi jest firma INTESIS. Materiały techniczne, instrukcje dostępne na Produkt dystrybuowany na rynku krajowym przez firmę ID Electronics Sp. z o.o., kontakt: tel. (+48) Sterowniki bezprzewodowe wg modelu Aktywna kontrola Zużycia Energii Jonizator Tryb cichy Wł./Wył. Tryb pracy Ustawianie temperatury Jet Cool / Heat Prędkość went. ArtCool Slim (9K i K) Deluxe Sirius (9K ~ 4K) Auto Swing (lewo/prawo) Auto Swing (góra/dół) Tryb nocny Jasność wyświetlacza jedn. wewn. Temperatura pomieszczenia Temperatura Automatyczne oczyszczanie ArtCool Stylist (9K i K) Prestige (9K i K) ArtCool Mirror (8K) Standard (9K ~ 4K) Basic (9K ~ 8K) 8

82 Marka Rozwiązania klimatyzacji LG Firma LG Electronics Air Conditioning and Energy Solution (LG AE) zapewnia kompleksowe rozwiązania w zakresie ogrzewania, wentylacji i klimatyzacji oraz rozwiązań energetycznych. LG AE oferuje na całym świecie klimatyzatory pokojowe (RAC), komercyjne systemy klimatyzacji (CAC, VRF), agregaty wody lodowej (Chiller) oraz systemy zarządzania budynkiem (BMS). Klimatyzatory pokojowe Systemy klimatyzacji Agregaty wody lodowej 8

83 Historia marki Konsekwentne inwestowanie LG w innowacyjne rozwiązania uczyniły produkty LG wiodącymi na światowym rynku urządzeń klimatyzacji, ogrzewania i wentylacji. 958 Powstanie marki 968 Wyprodukowanie pierwszego koreańskiego klimatyzatora Wyprodukowanie pierwszego koreańskiego klimatyzatora inwerterowego. Wyprodukowanie pierwszej sprężarki rotacyjnej. 995 Zmiana nazwy firmy na LG Electronics. 00 Wprowadzenie pierwszego na świecie klimatyzatora z możliwością wymiany zdjęcia. 0 LG rozpoczęło produkcję systemów typu Chiller oraz dużych systemów klimatyzacji. 00 Stworzenie kompletnej oferty dla rynku ogrzewania, klimatyzacji, wentylacji poprzez wprowadzenie do sprzedaży produktów oświetleniowych Reorganizacja LG Electronics i wyodrębnienie LG AE jako niezależnego podmiotu biznesowego. Osiągnięcie po raz pierwszy w branży liczby 00 mln jednostek klimatyzacji sprzedanych na całym świecie. 004 Osiągnięcie najwyższej na świecie rocznej sprzedaży urządzeń klimatyzacyjnych w liczbie 0 mln jednostek. 8

84 Marka Badania i rozwój Ośrodki Badawczo-rozwojowe LG Prace w ośrodkach badawczych koncentrują się na opracowywaniu unikalnych rozwiązań technologicznych, które następnie implementowane w produkcji, czynią nasze produkty najnowocześniejszymi na rynku. Centrum badawczo-rozwojowe R&D w Korei Laboratorium badawcze LG Centrum badawczorozwojowe klimatyzacji Seoul Laboratorium badawcze LGAE Centrum projektowe Changwon Zakres badań Ośrodki badawcze Silniki i sterowniki Sprężarki linearne Jednostki ścienne typu Multisplit Sterowniki centralne i ramki BMS Plazmowe wymienniki ciepła Centrale wentylacyjne z odzyskiem ciepła Laboratoria badawczo-rozwojowe Ośrodki badań wysokich instalacji Laboratoria badań środowiskowych Laboratoria badań psychometrycznych Laboratoria badań jakościowych Akademie klimatyzacji LG Akademie Klimatyzacji LG dzięki swoim zaawansowanym programom szkolenia zapewniają niezawodne i pewne wsparcie gwarantujące profesjonalistom najwyższy komfort pracy. Ośrodki Akademii klimatyzacji Korea Hiszpania Zjednoczone Emiraty Arabskie Warszawa Wrocław Gdynia 84

85 Kontrola jakości Produkcja IQC Test trwałości komponentów Kontrola Six sigma Poprawa jakości dostawców Konsulting Rozwój Badanie wydajności (chłodzenie/ ogrzewanie) Badanie wydajności energetycznej (EER) Badanie nadmiernego hałasu Badanie niezawodności Badanie bezpieczeństwa Badanie kierunków rozprowadzania powietrza Laboratorium zapewnienia jakości Komora badań akustycznych LQC Podstawowa kontrola wydajności Kontrola bezpieczeństwa Przemieszczenie/ Struktura Kontrola wyglądu Badanie wydajności przy różnych temperaturach i wilgotności Difference of altitude Test E.M.I (Electromagnetic Interference) E.M.S (Electromagnetic Susceptibility) EMC (Electromagnetic Compatibility) Komora badań środowiskowych OQC Kontrola konstrukcji i wyglądu Test trwałości wyrobu Test dymny (kontrola wycieku czynnika chłodniczego) Testy wysokich i długich instalacji Nagrody Klimatyzatory LG spotkały się z uznaniem licznych światowych organizacji, otrzymując wiele prestiżowych nagród zarówno za rozwiązania techniczne jak i niepowtarzalny design if Design Award The Big 5Gaia Green Certificate reddot Design Award Best Product upplier of the Big Project and BGreen Awards Energy Winner Awards Best Project Award if Design Award Klimatyzator ARTCOOL (SG-RAC/SF-RAC) LG Home Management System Oficjalne wyróżnienie za wdrażanie proekologicznych technologii (koreańskie Ministerstwo Gospodarki) Klimatyzator ścienny (AS-W6 MSO) System Multi V III Multi V Combi Projekt LG Electronics Gulf FZE ARTCOOL Stylist ARTCOOL SLIM 85
