1 Załącznik nr 7 do SIWZ OPIS TECHNICZNY PRZEDMIOTU ZAMÓWIENIA dla zadania pn.: Modernizacja ogrodzenia przy ulicy Wojewódzkiej 56 oraz ulicy Zacisze 5 w Katowicach 1. Modernizacja ogrodzenia przy ulicy Wojewódzkiej 56 (prace należy wykonać zgodnie z rysunkami oraz dokumentacją fotograficzną) 1.1. Uwagi ogólne dotyczące wykonania i montażu ogrodzenia kutego: elementy stalowe należy zabezpieczyć antykorozyjnie poprzez ocynkowanie i pomalować proszkowo na kolor antyczny grafit mat. Do malowania należy użyć farby grafitowej do bram, krat, ogrodzeń, produkowanej na bazie żywicy alkidowej z dodatkiem mieszanek naturalnych grafitów i pyłów szlachetnych metali przęsła, furtkę oraz bramę należy wykonać dokładnie wg istniejącego wzoru i załączonych zdjęć -pkt 4 niniejszego załącznika, bramę przesuwną należy wyposażyć w sygnalizator świetlny, dwa czujniki przeszkodowe oraz siłownik do pracy intensywnej (min. 30 cykli/godz.) i prędkości przesuwu min 0,3m/s, furtkę należy wyposażyć w elektrorygiel i zintegrować z systemem kontroli dostępu, wysokość ogrodzenia 1,5 m, brama przesuwna automatyczna 5,5 m x 1,5 m i furtka wejściowa szerokości 120 cm w świetle słupków, słupki bramy i furtki 100x100x3 mm, zaślepione daszkiem 4 spadowym, słupki ogrodzenia 80x80x3 mm pręt pionowy 12x12 mm, płaskownik poziomy ceowy 25x8 mm (zgodnie z fot. 7), poziomo pręty otworowe 12x12 mm, planowana długość przęseł 2,0 m, bramę oraz furtkę należy przesunąć w miejsce istniejącego szlabanu, a powstałą przestrzeń zamknąć ogrodzeniem, do betonowania należy używać betonu klasy C25/30, głębokość fundamentów 1,0 m W ramach remontu ogrodzenia należy wykonać następujące czynności: rozebranie istniejącego ogrodzenia wraz z fundamentami i podwalinami, wycięcie krzewów oraz przycięcie drzew w obrębie ogrodzenia na obszarze 20 m 2, niwelacja terenu, wykonanie wykopów pod fundamenty ogrodzenia i bramy wjazdowej, wykonanie fundamentu pod ogrodzenie i bramę wjazdową z zabetonowaniem słupków, wykonanie remontu muru oporowego w tym: odkopanie muru oporowego do poziomu posadowienia, przemurowanie nadziemnej części muru i jego otynkowanie, wykonanie izolacji przeciw wilgociowej, wykonanie tynków mozaikowych - w części nadziemnej ściany, zasypanie wykopu, montaż słupków i przęseł ogrodzenia, wykonanie pod ogrodzeniem podwaliny z obrzeży chodnikowych o wymiarach min. 8/25 cm na podsypce cementowo-piaskowej; od ulicy Wojewódzkiej pomiędzy istniejącym chodnikiem i ogrodzeniem wykonanie opaski z płyt chodnikowych fakturowanych o szerokości 35 cm na podbudowie piaskowej gr 10 cm, montaż przęseł stalowych oraz bramy przesuwnej wraz z automatyką (należy dołączyć 70 sztuk kart do systemu parkingowego); do bramy automatycznej należy zastosować

2 system kart parkingowych umożliwiający kontrolę i monitorowanie osób wjeżdżających na parking i wyjeżdżających z parkingu. System ma być połączony z zapisem historii na serwerze w budynku Akademii. W skład systemu mają wchodzić: dwa czytniki wjazd/wyjazd na słupku, radionadajnik/radioodbiornik do transmisji danych bezprzewodowo. System powinien zawierać własne niezależne zasilanie awaryjne pozwalające na jego stabilność. System powinien posiadać niezależną pamięć pozwalającą na prace nawet po krótkotrwałej utracie łączności radiowej. System ma posiadać tzw. AntiPassBack czyli brak możliwości ponownego wjazdu na obiekt bez wcześniejszego wyjazdu z niego, co nie pozwala na przekazanie karty osobie niepowołanej umocnienie skarpy od ulicy Damrota płytami ażurowymi. Pod płyty należy ułożyć geowłókninę, , uzupełnienie nawierzchni asfaltowej przy bramie 10 m po wykonaniu robót przyległy teren (pomiędzy chodnikiem, a terenem utwardzonym) należy zniwelować do projektowanego poziomu i obsiać trawą na warstwie humusu o grubości min. 10 cm. 2. Modernizacja ogrodzenia przy ulicy Zacisze 5 (prace należy wykonać zgodnie z rysunkami oraz dokumentacją fotograficzną 2.1. W ramach remontu ogrodzenia należy wykonać następujące czynności: rozebranie istniejącego ogrodzenia wraz z fundamentami, wykonanie wykopów pod fundamenty ogrodzenia, wykonanie fundamentu pod ogrodzenie i furtkę z zabetonowaniem słupków, wykonanie pod ogrodzeniem podwaliny z obrzeży chodnikowych o wymiarach min. 8/25 cm na podsypce cementowo-piaskowej, montaż przęseł stalowych oraz furtki, odtworzenie terenu zielonego wokół ogrodzenia. 3. Uwagi końcowe 3.1. dodatkowo należy zakupić i zamontować dwie kamery zewnętrzne, IP, obrotowe o następujących parametrach: wyposażona w kartę Wi-Fi, rejestracja obrazu z wykorzystaniem sieci bezprzewodowej, rozdzielczość full HD min 1080p, kąt obrotu 355x90 stopni, szklany szerokokątny obiektyw, zoom 5x optyczny, Focus, możliwość zrobienia zdjęcia po wykryciu ruchu przez kamerę i przesłania go na , wbudowana karta min 16GB, wbudowane diody podczerwieni, zasięg IR w nocy do 80 metrów, możliwość nagrywania obrazu z kamery oraz zdalnej obsługi kamery, funkcje P2P, obsługa DDNS, 3.2. Lokalizacja urządzeń obcych jest naniesiona na mapie zasadniczej Przed przystąpieniem do robót wykonawca ma obowiązek uzyskania zezwolenia na zajęcie pasa drogowego, 3.4. Przed przystąpieniem do robót na określonym odcinku należy: przewidzieć, iż na terenie prowadzonych robót mogą się znajdować niezinwentaryzowane sieci podziemne, całość robót należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych, a w szczególności z obowiązującymi przepisami branżowymi i BHP, w przypadku prowadzenia robót w odległości mniejszej niż 2 m od zlokalizowanego przekopem kontrolnym kabla energetycznego i teletechnicznego zabrania się prowadzenia robót mechanicznie.

3 Wszelkie użyte materiały powinny posiadać certyfikaty i aprobaty techniczne Po wykonaniu robót budowlanych należy wykonać inwentaryzację powykonawczą Materiały rozbiórkowe oraz nadmiar mas ziemnych należy wywieźć do utylizacji Przed ostatecznym doborem materiałów wykonawca zobowiązany jest do uzyskania pisemnej akceptacji Zamawiającego dotyczącej: typu, rodzaju, gatunku, faktury oraz koloru proponowanych materiałów Prace prowadzone będą na użytkowanym terenie. W trakcie prowadzenia prac wykonawca zobowiązany jest zapewnić wjazd na posesję oraz przejazd przez drogę wewnętrzną. 4. Dokumentacja fotograficzna: Fot.1 Obecne ogrodzenie Wojewódzka 56

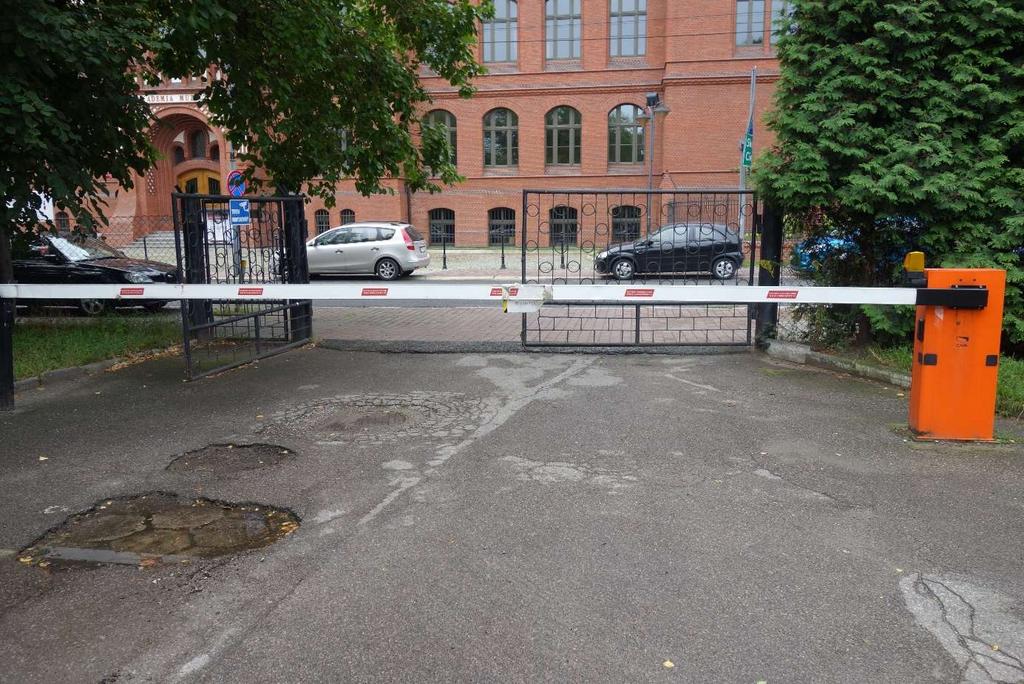

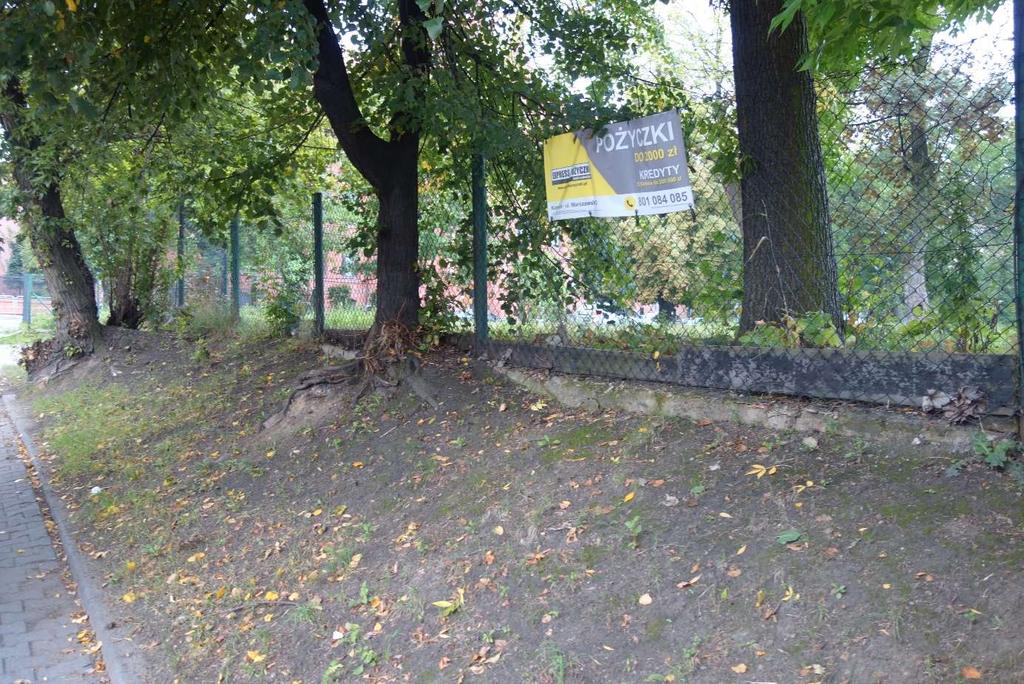

4 Fot.2 Obecne ogrodzenie na skarpie - Wojewódzka 56 Fot.3 Obecne ogrodzenie; brama wjazdowa Wojewódzka 56

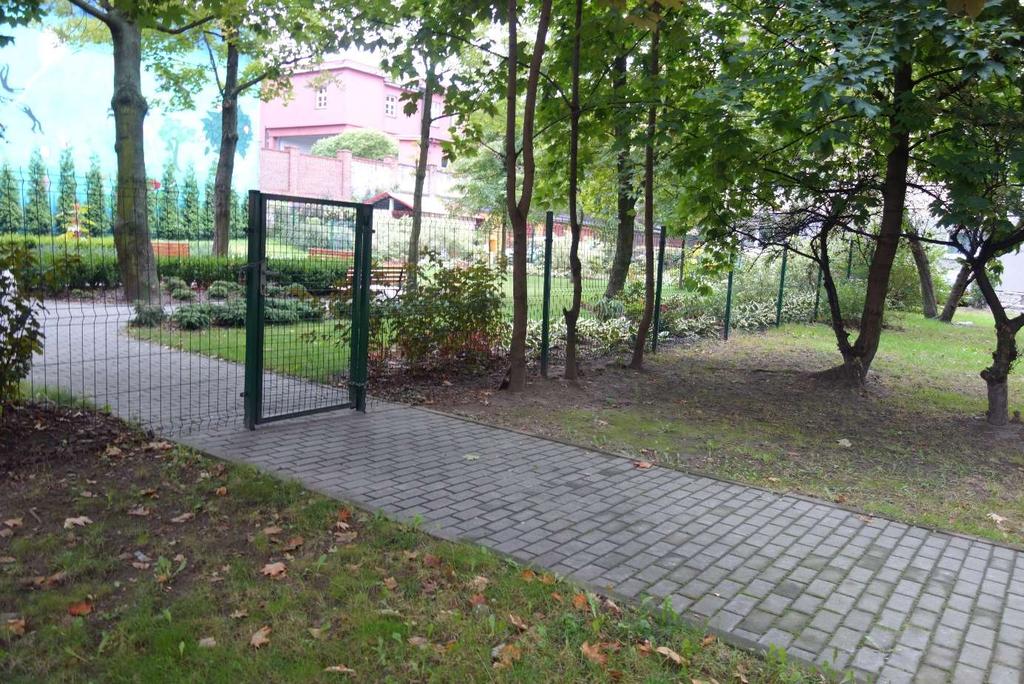

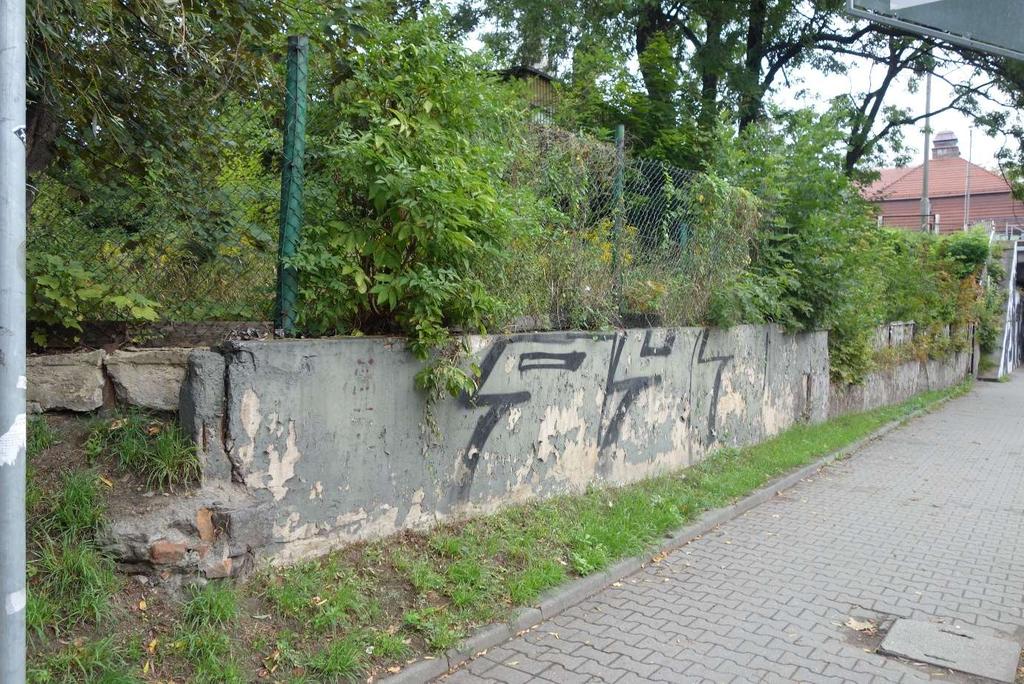

5 Fot.4 Obecny murek oporowy do odtworzenia Wojewódzka 56 Fot.5 Obecne ogrodzenie Zacisze 5.

6 Fot.6 Przęsło ogrodzenia - wzór Fot.7 Przęsło detale wzór

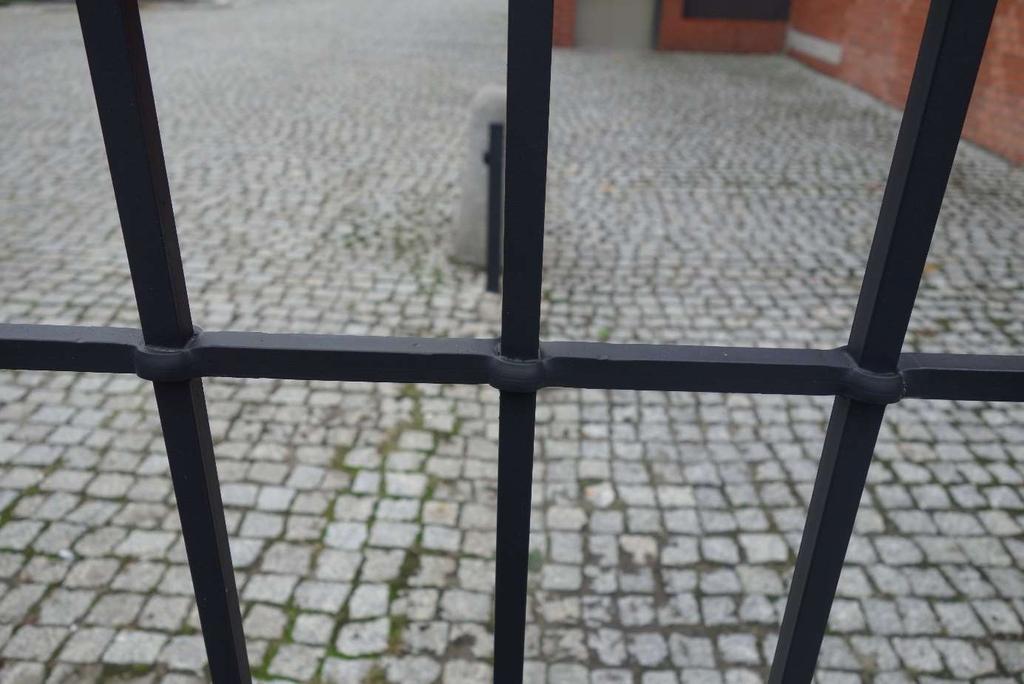

7 Fot.8 Detal przekucia poziomego wzór.
