Materiał stykowy AgZnO

Transkrypt

1 Tadeusz FUŁAWKA Instytut Technologii Materiałó Elektronicznych, Warszaa Materiał stykoy AgZnO WSTĘP Podzespoły niach chnego W stykoe badaczych, są zależności od arunkó kilku t y s i ę c y kilkuset razy stykoe muszą Jedną jażniejszych z i niska Materiał badany istnieją jak: materiału urządzeposze- [3]. amperó cy, cynk, tlenku kadmu ind, mechaniczne. to pracujących dyspersyjnie przeodzącej prąd tarde lat, j e s t rónolegle antymon czy dal- materiacer me[l, tlenkó 2]. innych z łasnoś- próbę otrzyma- zaliczany typu A g - M e O, tlenku CdO podjęto ten jest elektryczny cząstki tlenkó^ i n n y c h łasności uadze Materiał odpoiednio AgCdO, z łasnościami Mając Ag-ZnO. materiały jest stykoych jest datkiem zbieżność kilku kilku [ij, Obecnie, peną rónomiernie i od k i l k u d z i e s i ę c i u z utardzanych fizyczne materiałó (od (od pracy, materiałó stykoe miedź, moż brze umieszczono tych stykoa zny prąe łączeń i temperatury i modyfikoany. stykoego py materiałó miękkiej, jest łasności zauażyć ciami tlenku* c y n k u nia rodzaju sprzęcie obciążenia łasności kilkuset materiały ołó, Porónując metali rónież częstości łasności oporność mimo ż e ciągu tali, t a k i c h określone kilku - atmosfery przedstaicielem od ten, łu A g C d O mieć pracy amperó), minutę), czasie Typoym arunkach szym różnego jak użytku. setnych stała stosoane przemysłoych gru- których matrycy metalu srebrnej będącego dyspergentem. Część Do technologicz badań symbolami jednego tością 28 GP rodzaju Poszczególne dane użyto t r z e c h GA, i Ag proszku proszki zanieczyszczeń rodzajó 05 tlenku oraz (produkcji cynku różną ielkością ozczonych Warszaie) (rónież charakteryzoały tabeli), CNPME produkcji krajoej). odmienną ziar oraz zaar- (szczegółoe

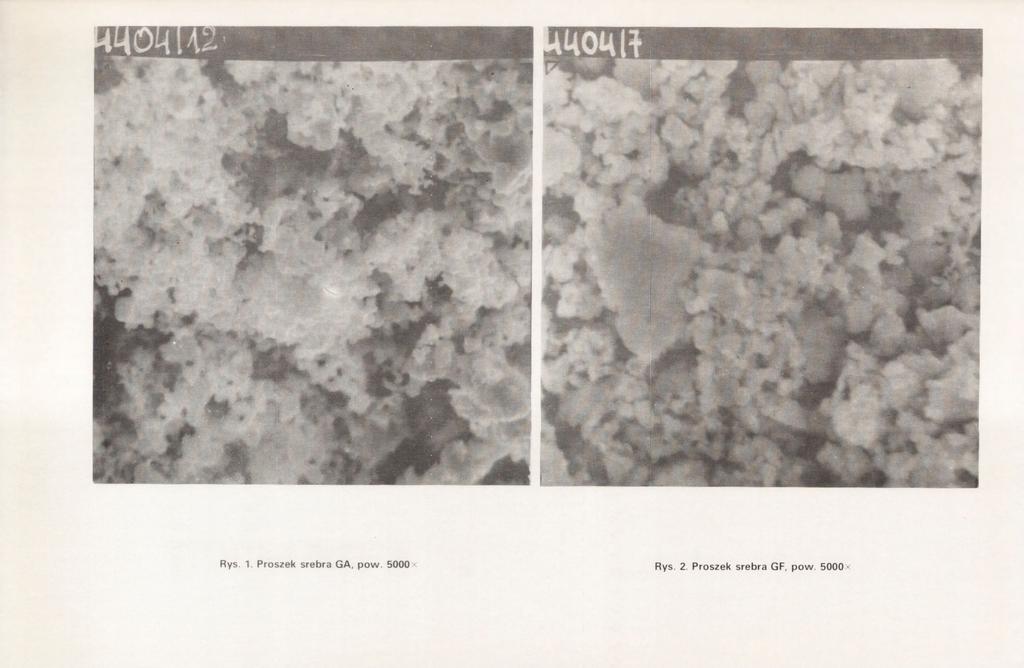

2 Rys 1 P r o s z e k G A, p o 5000 Rys. 2 P r o s z e k GF, p o ><

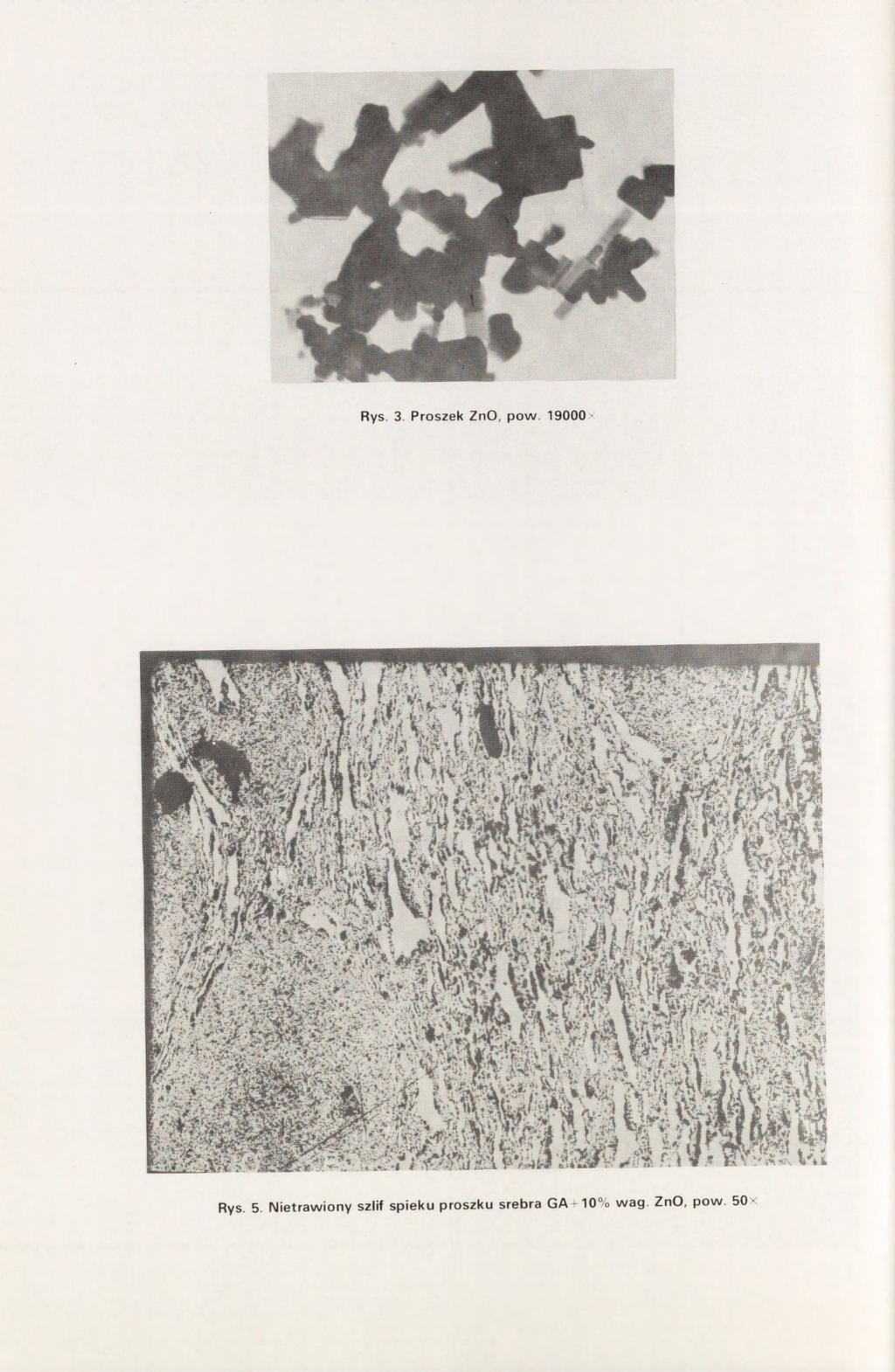

3 Rys 3 P r o s z e k Z n O. p o Rys 5. N i e t r a i o n y szlif s p i e k u p r o s z k u s r e b r a G A 10% ag ZnO, p o 50<

4 R y s 6 I M i e t r a i o n y szlif s p i e k u G A 10% ag Z n O, c z a s m i e s z a n i a 2 h - sucho, p o - łtric" Rys 7 N i e t r a i o n y szlif s p i e k u G A 10% ag 80' "j Z n O, c z a s m i e s z a n i a 2 h - m o k r o, p o. 80-;

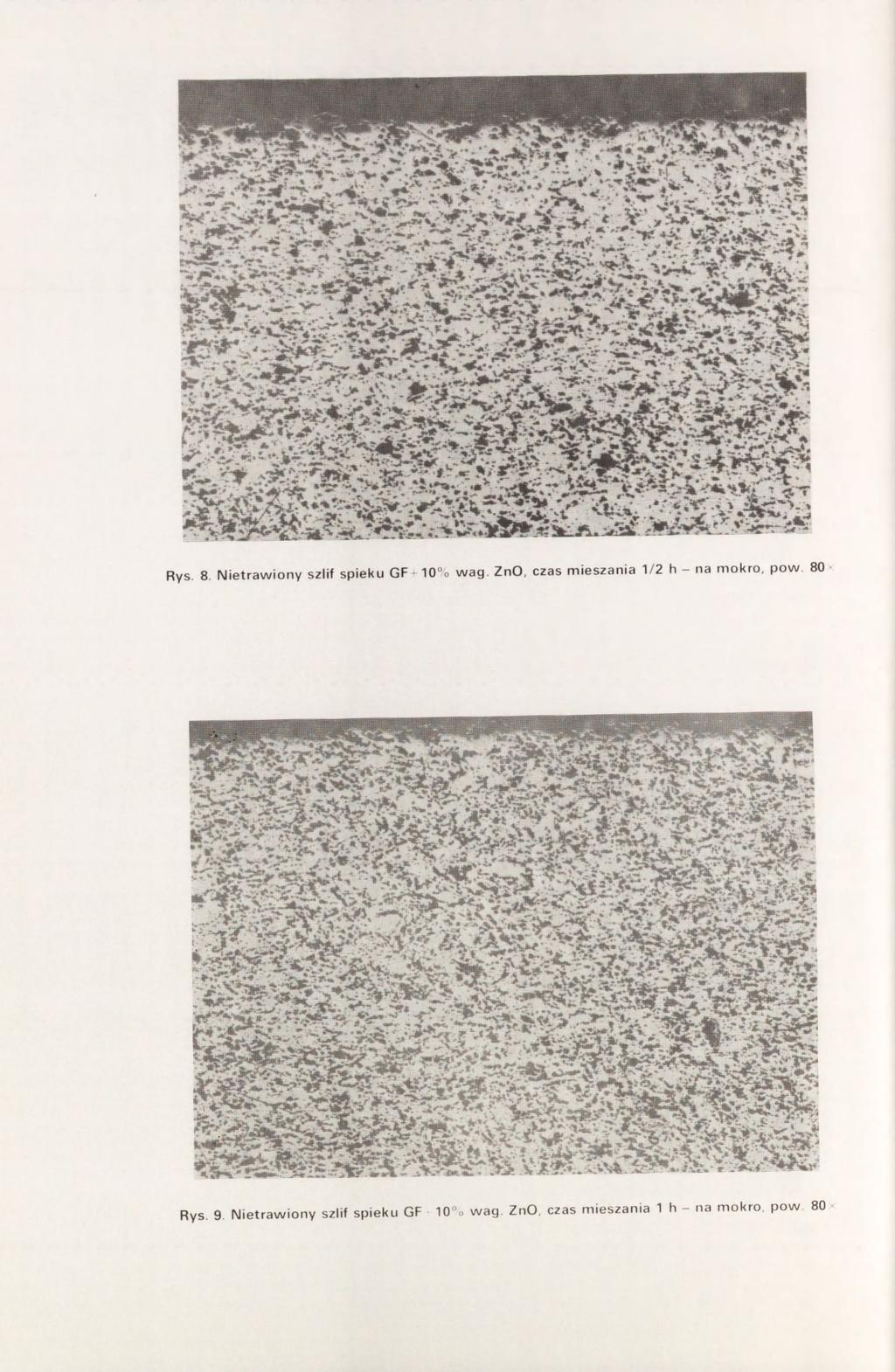

5 Rys 8 N i e t r a i o n y szlif s p i e k u G F Rys 9 N i e t r a i o n y szlif s p i e k u 10 o a g GA Z n O, c z a s m i e s z a n i a 1 / 2 h - m o k r o, p o % a g Z n O, czas m i e s z a n i a 2 h - m o k r o, p o. 80-;

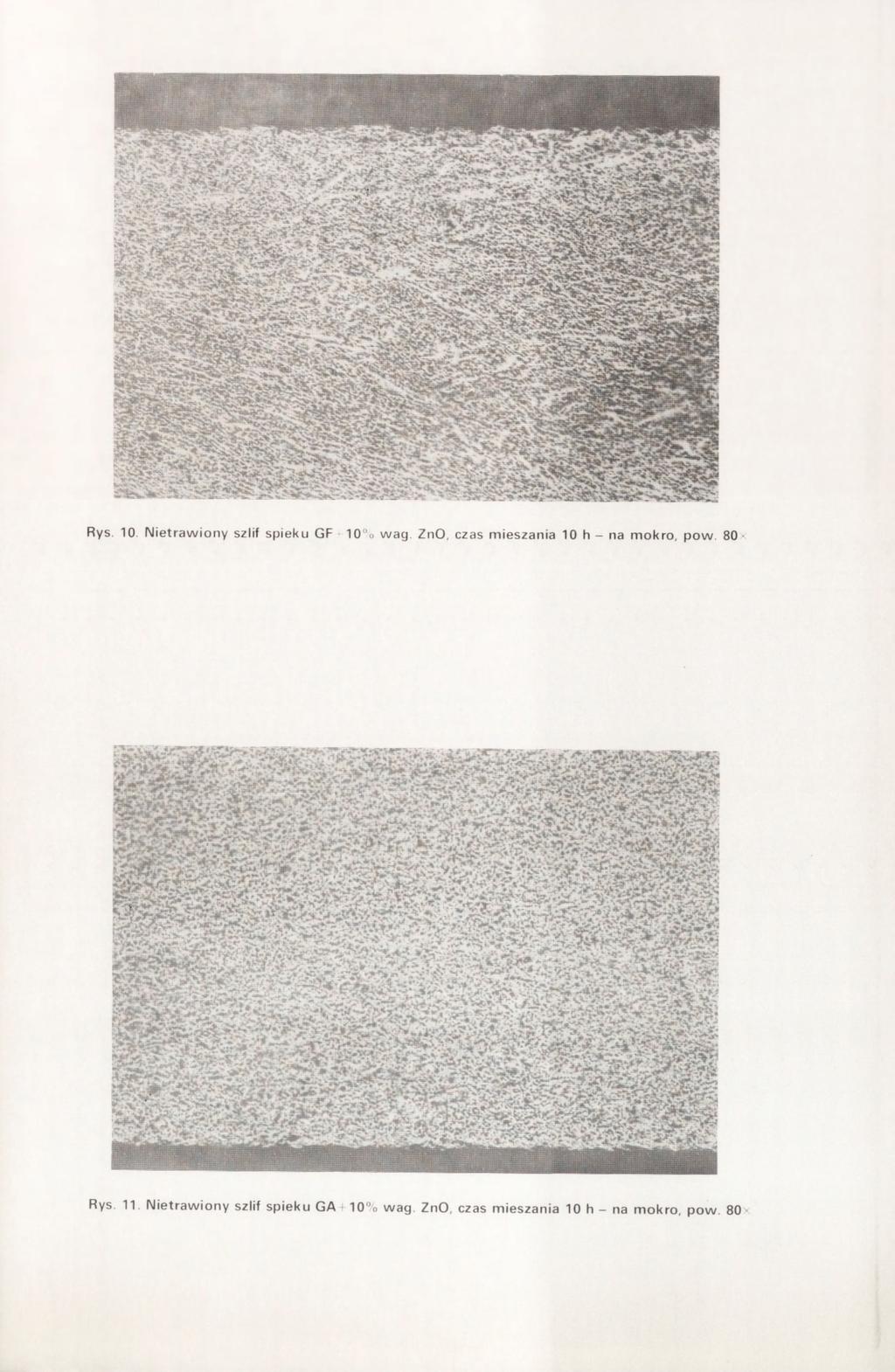

6 Rys 10 N i e t r a i o n y szlif s p i e k u G F 10 o a g Z n O, czas m i e s z a n i a 10 h - m o k r o, p c Rys 10 N i e t r a i o n y szlif s p i e k u G A 10% ag Z n O, czas m i e s z a n i a 2 80 h - m o k r o, po. 80-;

7

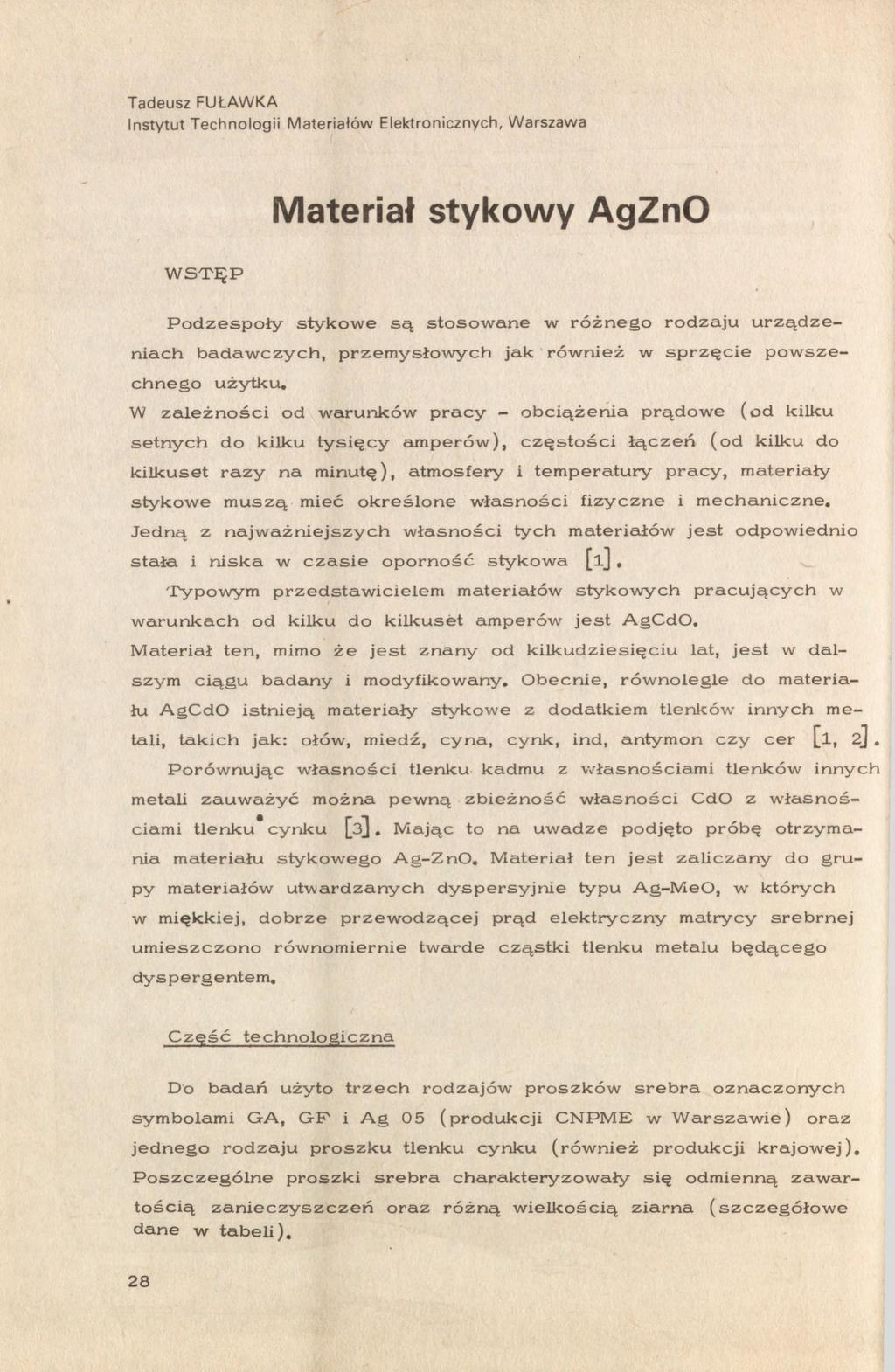

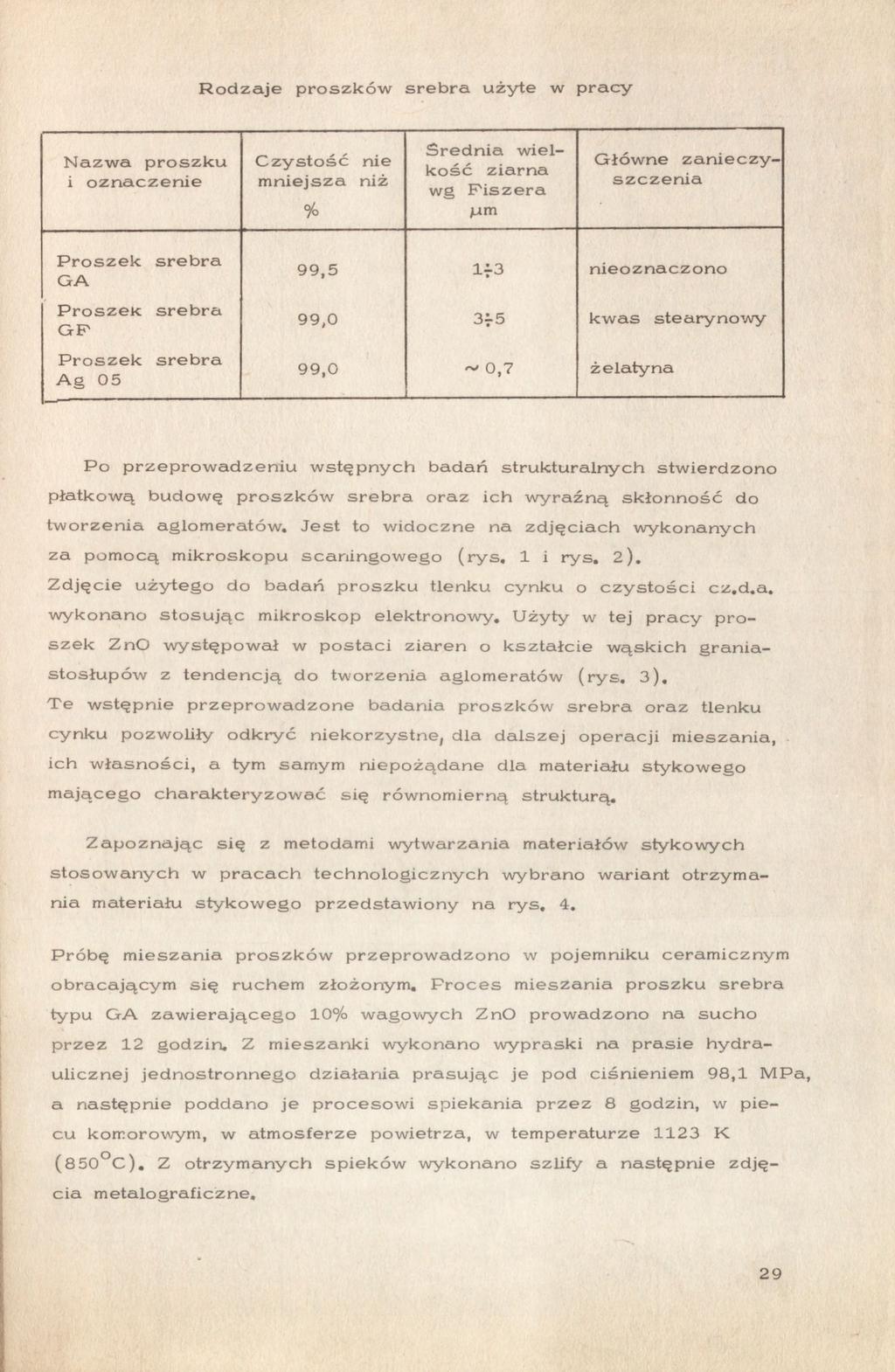

8 Rodzaje Czystość mniejsza Naza proszku i ozczenie ProszeK GF Proszek Ag 05 Po buę torzenia za Zdjęcie nieo z n a c z o n o 99,0 3f5 kas 99,0 ~ 0,7 stępnych badań Jest mikroskopu użytego oraz badań proszku stosując szek ZnO ystępoał postaci stosłupó z tendencją torzenia stępnie cynku pozoliły odkryć Zapozjąc nia materiału s t y k o e g o Próbę mieszania obracającym typu & A przez 12 ruchem zaierającego godzin. przedstaiony złożonym. cia Z otrzymanych Proces ykono spiekania poietrza, stykoych ariant mieszania je otrzyma- ceramicznym proszku proadzono prasie pod ciśnieniem przez 8 szlify a sucho hydra98,1 godzin, temperaturze spiekó ykono mieszania, 4. ypraski prasując tlenku stykoego pojemniku 1 0 % agov\rych Z n O procesoi (850 C), rys, przeproadzono atmosferze operacji materiałó grania- oraz dla materiału ybrano pro- 3), ytarzania a poddano je (rys. cz.d.a. pracy ąskich strukturą. działania stępnie o czystości o kształcie technologicznych Z mieszanki ykonych Użyty tej aglomerató 2), rónomierną ulicznej jednostronnego c u komoroym, 1 i rys. cynku niepożądane ziaren badania z metodami pracach tlenku stierdzono skłonność zdjęciach (rys. n i e k o r z y s t n e, dla d a l s z e j a tym s a m y m charakteryzoać stosoanych żelaty ich yraźną elektronoy. przeproadzone ich ł a s n o ś c i, mającego mikroskop stearynoy strukturalnych to i d o c z n e scaningoego ykono Te Głóne zanieczyszczenia li3 aglomerató. pomocą pracy 99,5 przeproadzeniu płatkoą Ś r e d n i a ielk o ś ć ziar g P i s z e r a nm nie niż % Proszek GA użyte 1123 stępnie MPa, pie- K zdję- metalograficzne. 29

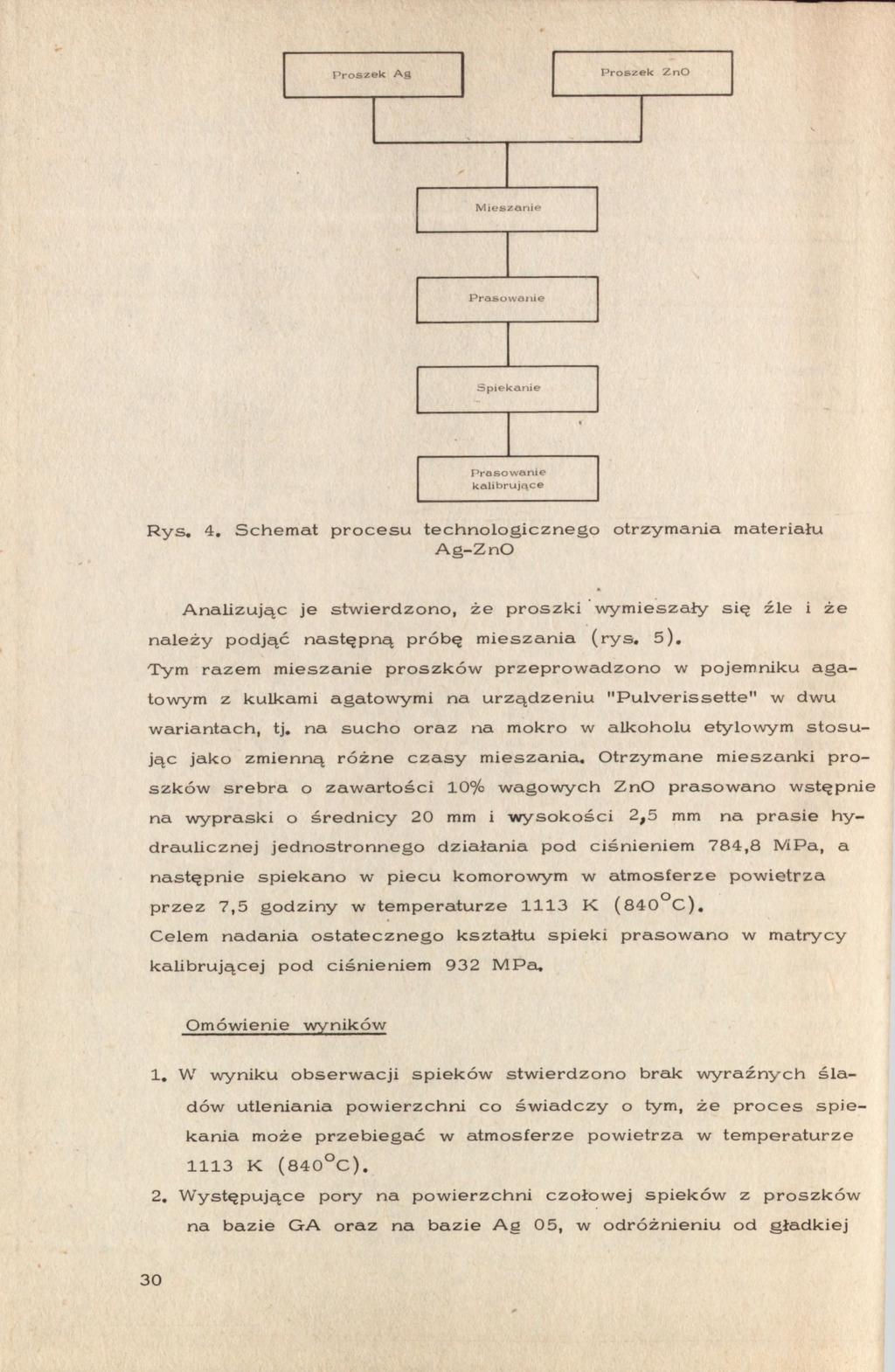

9 Proszek P r o s z e k Ag ZnO Mieszanie Prasoenie Spiekanie Prasoanie kalibrujące Rys. 4. Schemat Alizując leży Tym technologicznego Ag-ZnO je stierdzono, podjąć razem procesu stępną mieszanie próbę jąc jako szkó tj. n a s u c h o zmienną ypraski draulicznej stępnie różne o zaartości spiekano 7, 5 godziny Celem dania kalibrującej ostatecznego dó u t l e n i a n i a może K 30 spieki MPa, a poietrza (840 C). prasoano matrycy 932 MPa, spiekó poierzchni przebiegać stierdzono co śiadczy atmosferze brak yraźnych śla- o tym, ż e p r o c e s poietrza spie- temperaturze (840 C). 2. W y s t ę p u j ą c e b a z i e 784,8 ynikó 1. W yniku o b s e r a c j i 1113 kształtu stępnie 2, 5 mm n a p r a s i e h y - atmosferze 1113 K stosu- mieszanki pro- ZnO prasoano pod ciśnieniem piecu komoroym du etyloym Otrzymane 10% agoych działania pojemniku a g a - alkoholu mieszania. temperaturze pod ciśnieniem Omóienie mokro źle i ż e "Pulverissette" 2 0 mm i y s o k o ś c i jednostronnego przez kania oraz materiału (rys. 5). przeproadzono urządzeniu czasy o średnicy ymieszały mieszania toym z k u l k a m i a g a t o y m i ariantach, że proszki otrzymania pory G A oraz poierzchni czołoej spiekó bazie A g 05, odróżnieniu z od gładkiej

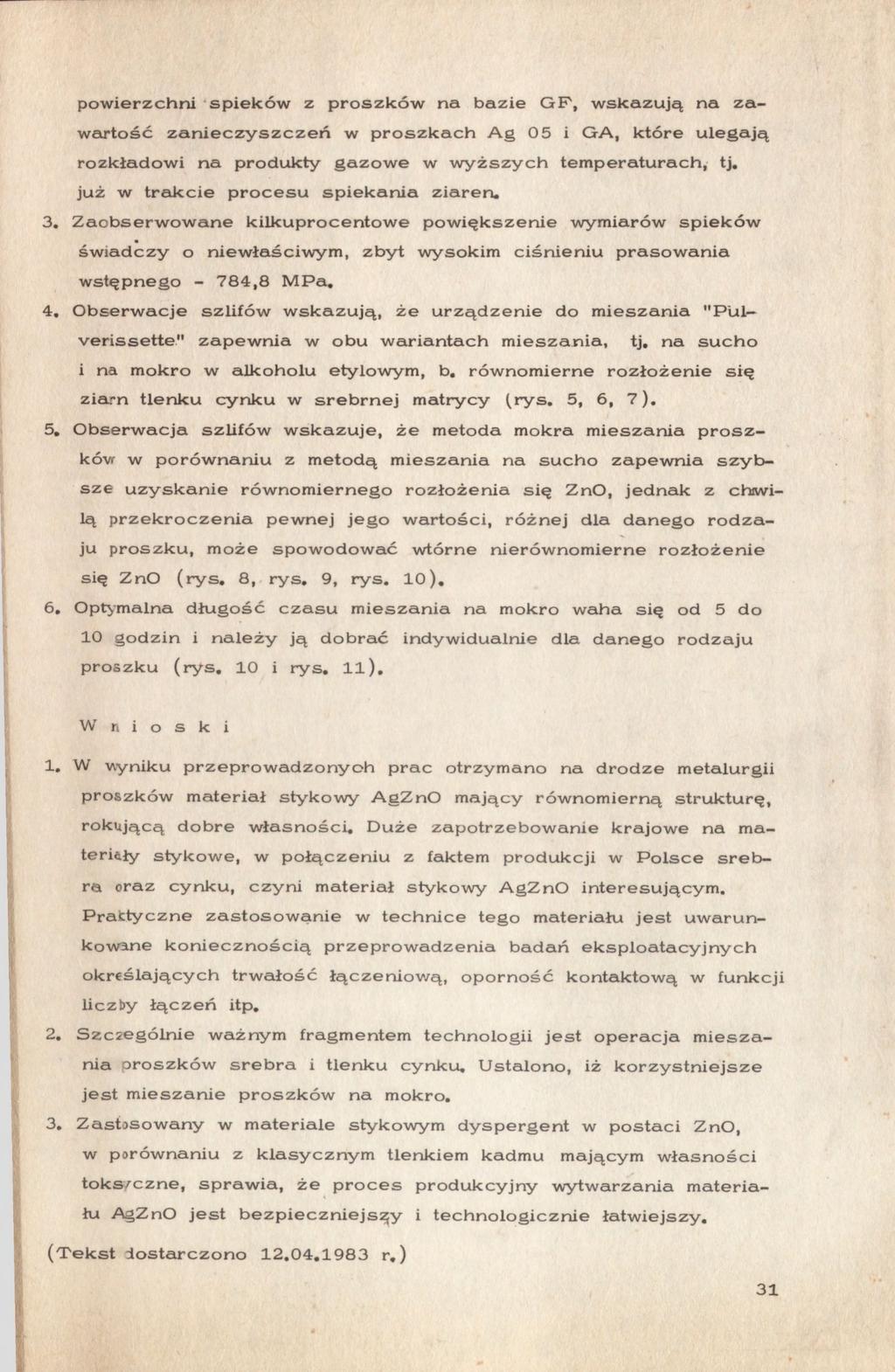

10 poierzchni artość spiekó z zanieczyszczeń rozkłai już t r a k c i e produkty procesu 3. Z a o b s e r o a n e śiadczy gazoe stępnego - 784,8 spiekania (rys. 8, rys. czasu 10 spiekó (rys. "Pul- tj, n a sucho rozłożenie 5, 6, sucho tórne prosz- zapenia szyb- ZnO, jedk różnej 7). metoda mokra mieszania artości, z dla d a n e g o nierónomierne chii- rodza- rozłożenie 10), mieszania brać i rys. m i e s z a n i a b. r ó n o m i e r n e rozłożenia 9, r y s. 10 godzin i n a l e ż y ją (rys. tj. prasoania mieszania, mieszania spooać 6. Opt>mal d ł u g o ś ć proszku że z metodą penej jego może ymiaró ciśnieniu matrycy rónomiernego lą p r z e k r o c z e n i a ju p r o s z k u, za- ulegają temperaturach, urządzenie etyloym, szlifó skazuje, kó p o r ó n a n i u ZnO że cynku srebrnej sze uzyskanie które ziaren. obu ariantach i m o k r o a l k o h o l u 5. O b s e r a c j a skazują MPa. zapenia ziarn tlenku GP, 0 5 i GA, poiększenie zbyt ysokim szlifó skazują, verissette" bazie yższych kilkuprocentoe o niełaściym, 4. Obseracje proszkach Ag mokro aha indyidualnie od dla d a n e g o 5 rodzaju ll). W n i o s k i 1. W yniku p r z e p r o a d z o n y c h rokującą teriiły ra oraz materiał bre cynku, Prattyczne itp, ażnym toks/czne, i tlenku że tego materiału jest badań oporność uarun- eksploatacyjnych kontaktoą jest dyspergent tlenkiem proces ma- sreb- operacja iż funkcji miesza- korzystniejsze mokro. bezpieczniejszy (Tekst starczono interesującym. cynku. Ustalono, stykoym z klasycznym krajoe produkcji P o l s c e fragmentem technologii spraia, łu A g Z n O j e s t technice łączeniov/ą, materiale poróniu zapotrzeboanie przeproadzenia liczby ł ą c z e ń jest mieszanie strukturę, stykoy AgZnO materiał trałość 3. Z a s t o s o a n y rónomierną czyni określających nia p r o s z k ó metalurgii z faktem zastosoanie Szczególnie Duże mający drodze połączeniu koane k o n i e c z n o ś c i ą 2. otrzymano stykoy AgZnO łasności. stykoe, prac kadmu produkcyjny postaci mającym łasności ytarzania i technologicznie ZnO, materia- łatiejszy. r.) 31

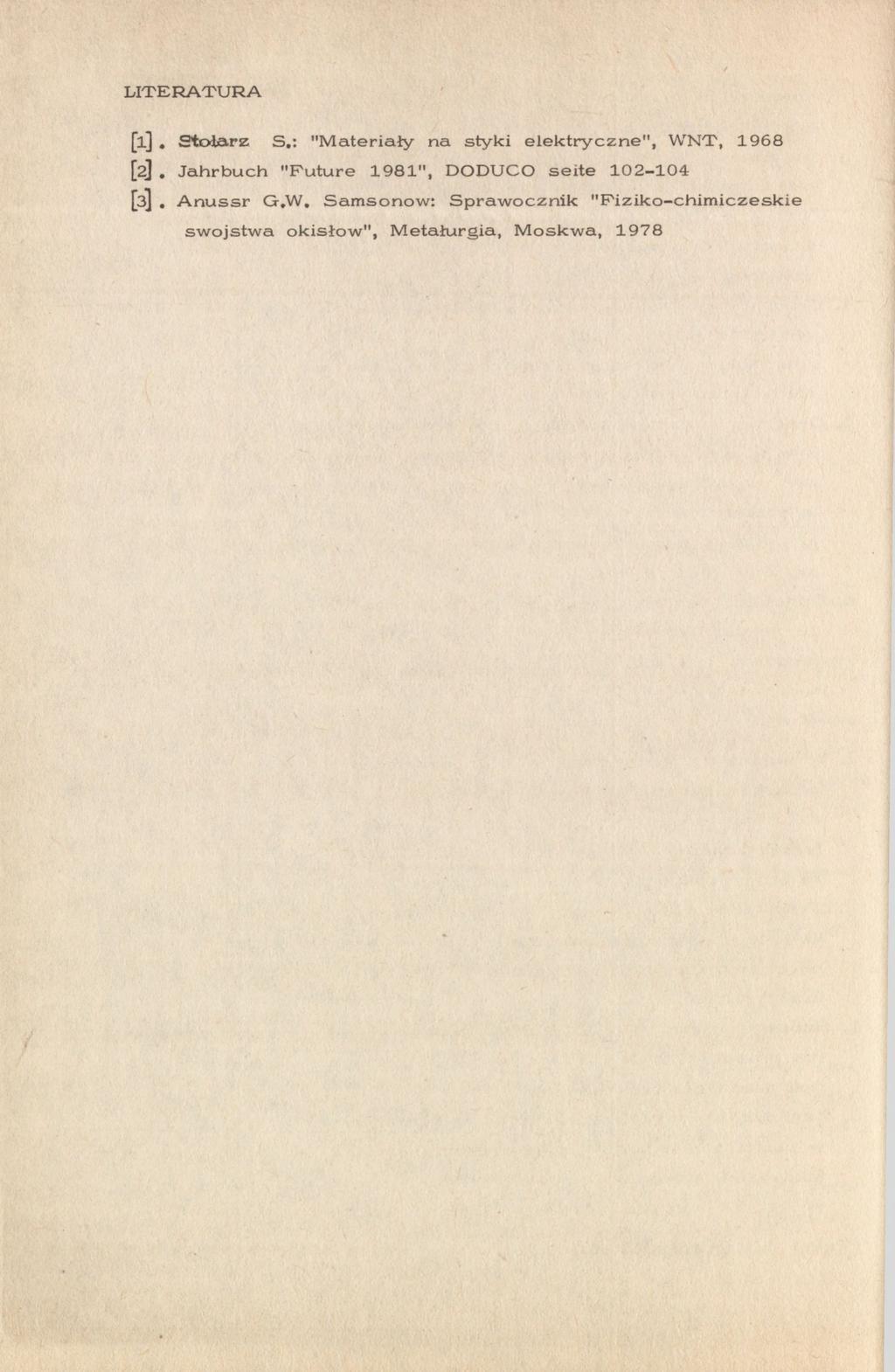

11 LITERATURA [1]. Stołarz S.; "Materiały styki elektryczne", WNT, 1968 [2]. Jahrbuch "Puture 1981", DODUCO seite [3], Anussr G.W, Samsono: Spraocznik "Piziko-chiimiczeskie sojsta okisło". Metalurgia, Moska, 1978
