PW 148. Koparka kołowa PW MOC SILNIKA 90,0 kw / obr/min MASA EKSPLOATACYJNA kg POJEMNOŚĆ ŁYŻKI max.

Transkrypt

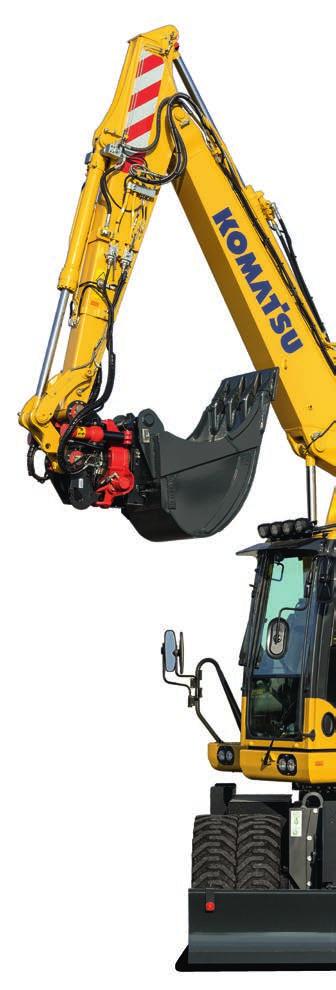

1 PW 148 Koparka kołowa PW MOC SILNIKA 90,0 kw / obr/min MASA EKSPLOATACYJNA kg POJEMNOŚĆ ŁYŻKI max. 0,86 m³

2 Prezentacja Specjaliści Komatsu zaprojektowali maszynę PW o wyjątkowo małym promieniu obrotu tylnej części nadwozia, umożliwiającą bezpieczną i wydajną pracę na ograniczonej przestrzeni. Ta uniwersalna koparka kołowa o zwartej budowie, wyposażona w mocny silnik, jest idealną maszyną do zastosowań w obszarach zurbanizowanych lub prowadzenia robót drogowych. Osiągi i jakość: tego właśnie oczekujesz od maszyn Komatsu, a PW spełnia te oczekiwania. Całkowita wszechstronność Zwarta budowa Dodatkowy obwód hydrauliczny Łatwa adaptacja Mocna i przyjazna dla środowiska Oszczędny silnik, spełniający normy emisji spalin EU Stage IIIB Doskonałe właściwości trakcyjne Duży udźwig Jednostka napędowa i układ hydrauliczny o wysokiej sprawności Konfigurowalny wskaźnik Eco i ostrzeżenie o jałowej pracy silnika 2

3 PW Najwyższy komfort operatora Szeroka, przestronna kabina Podgrzewany fotel z zawieszeniem pneumatycznym Automatyczna klimatyzacja Więcej udogodnień dla operatora Monitor panoramiczny o wysokiej rozdzielczości MOC SILNIKA 90,0 kw / obr/min MASA EKSPLOATACYJNA kg POJEMNOŚĆ ŁYŻKI max. 0,86 m³ Ergonomiczne elementy sterujące Proporcjonalne elementy sterujące dla dodatkowych osprzętów Łatwość sterowania Tryby pracy wybierane przez operatora Maszyna wielofunkcyjna Łatwa obsługa techniczna Łatwa i wygodna obsługa techniczna Łatwy dostęp do chłodnicy Układ centralnego smarowania Duży ekran ciekłokrystaliczny TFT Elektryczna pompa tankowania paliwa Bezprzewodowy system monitorujący Komatsu Bezpłatny program obsługi technicznej dla Klientów Komatsu 3

4 Całkowita wszechstronność Zwarta budowa Maszyna PW148-10, z promieniem obrotu tylnej części nadwozia wynoszącym zaledwie 1.85 m, doskonale nadaje się do pracy na ograniczonej przestrzeni. W obszarach zurbanizowanych, ale także przy budowie dróg lub kanałów ściekowych, czyli wszędzie tam, gdzie ilość wolnego miejsca jest ograniczona, PW zapewnia wysoką wydajność pracy, większe bezpieczeństwo i mniej powodów do zmartwień dla operatora. Dodatkowy obwód hydrauliczny Do standardowego wyposażenia koparki PW należy dodatkowy obwód hydrauliczny sterowany przełącznikiem suwakowym umieszczonym w joysticku, umożliwiający korzystanie z wielu narzędzi roboczych, takich jak łyżki, młoty hydrauliczne lub chwytaki łupinowe. Drugi dodatkowy obwód hydrauliczny i obwód sterowania szybkozłączem hydraulicznym są dostępne w opcji i pozwalają na dalsze rozszerzenie zakresu zastosowań maszyny. Łatwa adaptacja Duży wybór typów wysięgników, ramion i osprzętu mocowanego do podwozia ułatwia dostosowanie maszyny PW do indywidualnych wymagań dotyczących transportu, zasięgu roboczego lub siły kopania. Dodatkowe układy hydrauliczne dla każdego wysięgnika i ramienia sprawiają, że PW staje się silnym partnerem w Twoim biznesie. 4

5 5

6 Najwyższy komfort operatora Nowo zaprojektowana kabina SpaceCab W całkowicie nowej kabinie operator może cieszyć się komfortem, niskim poziomem hałasu i doskonałą widocznością miejsca pracy. Kabina spełnia wymagania ROPS i została zaprojektowana specjalnie z przeznaczeniem dla koparek Komatsu. Jej wzmocniony rurowy szkielet jest posadowiony na wiskotycznych amortyzatorach, redukujących poziom drgań. Jej unikatowymi cechami są m.in. podświetlane przełączniki, ułatwiające pracę w nocy, i dostępne w standardzie koło kierownicy z regulowaną wysokością, ułatwiające operatorowi przyjęcie najwygodniejszej dla siebie pozycji. Podgrzewany fotel z zawieszeniem pneumatycznym Komfortowy, podgrzewany fotel z zawieszeniem pneumatycznym, podparciem lędźwiowym i wielokierunkową regulacją zmniejsza zmęczenie operatora podczas wielogodzinnej pracy. Ustawienie fotela i bocznych konsoli może być regulowane indywidualnie, zależnie od preferencji operatora. Więcej udogodnień dla operatora Więcej miejsca w schowkach, złącze AUX (jack) zewnętrznego odtwarzacza audio (MP3) oraz gniazda elektryczne 12 V i 24 V kabina oferuje maksimum wygody. Automatyczna klimatyzacja umożliwia operatorowi łatwą i precyzyjną regulację temperatury we wnętrzu. Nowo zaprojektowana kabina SpaceCab Monitor panoramiczny o wysokiej rozdzielczości Bezpieczne, precyzyjne i płynne sterowanie maszyną umożliwia łatwy w obsłudze układ monitorujący EMMS (Equipment Management and Monitoring System) z intuicyjnym interfejsem użytkownika. Wszystkie ważne informacje są wyświetlane na ekranie. Za pomocą łatwych w użyciu wielofunkcyjnych przycisków i przełączników operator ma dostęp do bogatej gamy funkcji i parametrów roboczych. Złącze AUX (jack) zewnętrznego odtwarzacza audio (MP3) 6

7 7

8 Ergonomiczne elementy sterujące Proporcjonalne elementy sterujące Ergonomiczne joysticki o proporcjonalnym działaniu zostały zaprojektowane specjalnie z przeznaczeniem dla koparki kołowej. Są wyposażone w poziome przełączniki suwakowe sterujące pierwszym i drugim (opcja) obwodem hydraulicznym, umożliwiające bezpieczne i precyzyjne sterowanie narzędziami roboczymi, takimi jak łyżki do skarpowania, chwytaki do sortowania, chwytaki łupinowe, narzędzia obrotowe i wiele innych narzędzi hydraulicznych wymagających wysokiej precyzji ruchów. Łatwość sterowania Komatsu PW ustanawia nowy standard pełnej kontroli nad maszyną. Kamera tylna, osprzęt mocowany do podwozia i manualna blokada osi mogą być uruchamiane za pomocą przycisków umieszczonych na joystickach. Zmiana funkcji ze sterowania wysięgnikiem na pełne i precyzyjne sterowanie lemieszem zamocowanym do podwozia i odwrotnie jest możliwa bez zdejmowania ręki z prawego joysticka. 6 trybów pracy Tryb pełnej mocy, podnoszenia, odspajania, ekonomiczny, osprzętu pełna moc osprzętu ekonomiczny: PW rozwija moc, jakiej akurat potrzebujesz, przy jak najniższym zużyciu paliwa. Tryb ekonomiczny jest programowalny i pozwala na idealne zrównoważenie mocy i zużycia paliwa, zależnie od wymagań miejsca pracy. Przepływ oleju zasilającego osprzęty robocze reguluje się bezpośrednio na wyjątkowym, panoramicznym ekranie monitora. Maszyna wielofunkcyjna Maszyna PW jest fabrycznie przygotowana do współpracy z dowolnym rodzajem standardowego narzędzia obrotowego. W połączeniu z dostępnym w opcji obwodem sterowania szybkozłączem hydraulicznym zapewnia maksymalną wszechstronność zastosowań. Dostępne 6 trybów pracy Łatwe sterowanie podwoziem Ergonomiczne przyciski 8

9 9

10 Mocna i przyjazna dla środowiska Nowa technika silnikowa Komatsu Napędzający maszynę PW mocny, a jednocześnie oszczędny silnik Komatsu SAA4D107E-2 rozwija moc maksymalną 90,0 kw/121 KM i spełnia normy emisji spalin EU Stage IIIB. Wysokie osiągi, niskie zużycie paliwa i duża czystość spalin są wynikiem zastosowania turbosprężarki, chłodnicy powietrza doładowującego, bezpośredniego wtrysku paliwa i chłodzonego układu recyrkulacji spalin EGR. Zintegrowany układ hydrauliczny Komatsu Większość głównych podzespołów układu hydraulicznego została zaprojektowana i wyprodukowana przez Komatsu. Dzięki temu koparka PW wyróżnia się błyskawicznymi reakcjami i wydajnością. Elektronicznie sterowany układ hydrauliczny z kompensacją ciśnienia zależnie od obciążenia i zamkniętym układem wyczuwania obciążenia, CLSS (Closed-centre Load Sensing hydraulic System), gwarantuje pełną kontrolę zarówno pojedynczych, jaki złożonych ruchów roboczych, bez pogarszania osiągów i wydajności maszyny. Katalizator utleniający Komatsu (KDOC) Wydajny katalizator KDOC (Komatsu Diesel Oxidation Catalyst), eliminujący konieczność dopalania cząstek stałych (PM) i umożliwiający stosowanie prostszych algorytmów sterowania silnikiem. Jest zintegrowany z tłumikiem, co dodatkowo obniża poziom hałasu. Recyrkulacja spalin (EGR) Chłodzony układ recyrkulacji spalin (EGR) potwierdził swoją skuteczność w aktualnie produkowanych silnikach Komatsu. W najnowszej jego odmianie zastosowano wydajniejszą chłodnicę EGR, zapewniającą wyjątkowo niski poziom emisji NOx i wyższe osiągi silnika. VFT DOC Tłumik Zawór EGR Turbosprężarka VFT (Variable Flow Turbocharger) Turbosprężarka KVFT kontroluje przepływ powietrza w kolektorze dolotowym. Zawór sterujący prędkością obrotową turbiny zapewnia podawanie optymalnej ilość powietrza do komory spalania przy każdej prędkości obrotowej i każdym stanie obciążenia silnika. Rezultatem są czystsze spaliny, bez kompromisów pod względem mocy silnika i wydajności maszyny. Zamknięty obieg wentylacji skrzyni kołowej (KCCV) Gazy ze skrzyni korbowej silnika (będące skutkiem przedmuchu z cylindra) są odprowadzane w układzie zamkniętym (CCV) za pośrednictwem separatora oleju. Drobiny oleju odfiltrowane przez separator powracają do skrzyni korbowej, podczas gdy oczyszczone powietrze jest kierowane do kolektora dolotowego. Wysokociśnieniowy Common Rail (HPCR) Żeby zapewnić tzw. spalanie zupełne w cylindrze i zredukować emisję spalin, wysokociśnieniowy układ wtryskowy Common Rail jest sterowany elektronicznie. Jednostka sterująca precyzyjnie określa dawki paliwa, które pod wysokim ciśnieniem są w procesie wtrysku wielofazowego dostarczane do przeprojektowanych komór spalania. Chłodnica EGR Spaliny Elektroniczny układ sterowania Zawór sterujący przepływem Pompa zasilająca Chłodnica powietrza Spaliny Wtryskiwacz Magistrala Common Rail Duży udźwig Koparka PW charakteryzuje się nie tylko wyjątkowo zwartą budową, ale także bezkonkurencyjnym udźwigiem. Łącząc w sobie moc, niewielkie wymiary zewnętrzne oraz precyzję sterowania, PW stanowi najlepszy wybór do zastosowań, takich jak podnoszenie ciężkich ładunków, wykopy w wąskich uliczkach, budowa dróg i kanalizacji. 10

11 Doskonałe właściwości trakcyjne Jedną z cech koparek kołowych jest możliwość szybkiego przemieszczania się z miejsca na miejsce. W celu zwiększenia mobilności, maszyna PW została wyposażona w gruntownie przeprojektowany układ napędowy, zapewniający większą prędkość maksymalną i zdolność pokonywania wzniesień. Komfort pracy zwiększają tempomat i przycisk zwiększania mocy, dostępne w wyposażeniu standardowym. Konfigurowalny wskaźnik Eco i ostrzeżenie o jałowej pracy silnika Nowy wskaźnik Eco wyposażono w funkcję programowania docelowego zużycia paliwa, co motywuje operatora do jak najefektywniejszej pracy. Aby zapobiegać niepotrzebnemu marnowaniu paliwa, na ekranie pojawia się specjalne ostrzeżenie, jeżeli silnik pracuje na biegu jałowym przez 5 minut lub dłużej. Zalecenia Eco w czasie rzeczywistym 11

12 Łatwa obsługa techniczna Układ centralnego smarowania Koparka PW jest wyposażona w centralny układ ułatwiający smarowanie obrotnicy, wysięgnika i centralnego przegubu osi. Dostępny w wyposażeniu dodatkowym w pełni automatyczny układ smarowania doprowadza w regularnych odstępach czasu odpowiednie dawki smaru do wszystkich podzespołów maszyny, zapewniając większą wartość przy odsprzedaży i trwałość koparki. Komatsu CARE Program Komatsu CARE jest dostępny bezpłatnie i oferowany w standardzie dla każdej nowej koparki Komatsu. Obejmuje planową obsługę techniczną w okresie pierwszych trzech lat lub motogodzin eksploatacji maszyny, wykonywaną przez wykwalifikowanych mechaników Komatsu przy użyciu oryginalnych części Komatsu. Elektryczna pompa tankowania paliwa Do standardowego wyposażenia maszyny PW należy pompa z automatycznym wyłącznikiem, ułatwiająca tankowanie paliwa z beczek. Łatwy dostęp do chłodnicy Chłodnica silnika, chłodnica powietrza doładowującego i chłodnica oleju hydraulicznego są umieszczone obok siebie, co pozwala na łatwe czyszczenie, naprawę i indywidualną wymianę każdej chłodnicy w przypadku uszkodzenia. Łatwa i wygodna obsługa techniczna Duże pokrywy serwisowe i pokrywa silnika zapewniają wygodny i bezpieczny dostęp do wszystkich punktów obsługi codziennej. Dzięki wydłużeniu okresów międzyobsługowych i zgrupowaniu wszystkich filtrów w jednym miejscu, do minimum skrócono przestoje wynikające z konieczności wykonania obsługi technicznej maszyny. 12

13 13

14 Bezprzewodowy system monitorujący Komatsu Droga do większej wydajności KOMTRAX stanowi najnowsze osiągnięcie w technologii zdalnego bezprzewodowego monitorowania. Jest kompatybilny z komputerami PC, smartfonami lub tabletami. Dostarcza szczegółowych informacji o poszczególnych maszynach i całej ich flocie, umożliwiających redukowanie kosztów i maksymalizowanie wydajności pracy. System jest ściśle zintegrowany z siecią serwisową. Pozwala podejmować wyprzedzające działania w zakresie obsługi zapobiegawczej i pomaga w efektywnym zarządzaniu firmą. Możliwości Szczegółowe informacje udostępniane przez KOMTRAX przez 24 na godziny na dobę, 7 dni w tygodniu, dają możliwość podejmowania lepszych decyzji bieżących i strategicznych decyzji długofalowych bez dodatkowych kosztów. Potencjalne problemy mogą być identyfikowane z wyprzedzeniem, indywidualne harmonogramy obsługi technicznej mogą być ustalane, przestoje ograniczone i maszyny trzymane tam, gdzie ich miejsce na placu budowy przy pracy. Wiedza System udziela szybkich odpowiedzi na zasadnicze pytania dotyczące maszyn: co się z nimi teraz dzieje, kiedy wykonały daną prace, gdzie się znajdują, jak można zwiększyć ich wydajność i kiedy należy wykonać przegląd okresowy. Dane z maszyny są przekazywane poprzez technologię bezprzewodowej komunikacji (satelita, GPRS lub 3G, zależnie od modelu) do komputera i do lokalnego dystrybutora Komatsu, który profesjonalnie je przeanalizuje i przedstawi wnioski. Wygoda KOMTRAX pozwala wygodnie zarządzać maszynami za pośrednictwem internetu, gdziekolwiek na świecie się znajdujesz. Informacje są grupowane i przetwarzane w celu łatwego ich odczytu w formie map, list, wykresów i tabel. Dzięki nim możesz dowiedzieć się, jakich czynności serwisowych i części wymaga maszyna lub określić przyczynę problemu jeszcze przed przybyciem mechanika Komatsu. 14

15 KOMTRAX 15

16 Najwyższy poziom bezpieczeństwa Mały promień obrotu tylnej części nadwozia Dzięki mniejszemu, w porównaniu do konwencjonalnych maszyn, promieniowi obrotu tylnej części nadwozia, operator koparki PW148-10, mierzącej jedynie 1,85 m, nie musi zbyt często kontrolować, co dzieje się z tyłu maszyny.. Bezpieczna kabina SpaceCab Kabinę SpaceCab ze stalową rurową ramą zaprojektowano specjalnie dla koparek Komatsu. Szkielet kabiny odznacza się dużą trwałością, odpornością na uderzenia i zdolnością pochłaniania wstrząsów. W razie przewrócenia się maszyny pas bezpieczeństwa utrzymuje operatora w bezpiecznej strefie. Na życzenie koparka Komatsu PW może być również wyposażona w system ochrony przed spadającymi obiektami (FOPS), zgodną z normą ISO Poziom 2. Bezpieczeństwo podczas pracy w ograniczonej przestrzeni Mały promień obrotu nadwozia zmniejsza ryzyko uderzenia w przeszkodę i pozwala operatorowi całkowicie koncentrować się na wykonywanej pracy. Maszyna zapewnia bezpieczną pracę w wąskich miejscach lub w sąsiedztwie licznych przeszkód. Kamera tylna Będąca w wyposażeniu standardowym kamera pozwala obserwować tylną strefę roboczą na panoramicznym ekranie układu monitorującego. Kamera ma kompaktowy rozmiar, jest regulowana i wbudowana w pokrywę przeciwwagi. Na życzenie można zamontować dodatkową kamerę po prawej stronie maszyny. Bezpieczna i wygodna obsługa techniczna Wokół gorących elementów silnika są umieszczone osłony termiczne. Pasek napędowy i koła pasowe wentylatora są skutecznie zabezpieczone przed uszkodzeniem. W celu ograniczenia ryzyka pożaru wskutek wycieku oleju na silnik pompy hydrauliczne zostały odseparowane od jednostki napędowej przegrodą. Pokrywa silnika otwiera się do tyłu. Wokół komory silnika rozlokowano płyty antypoślizgowe, zapewniające wygodny i bezpieczny dostęp ze wszystkich stron. Solidne poręcze gwarantują wysoki poziom bezpieczeństwa. 16

17 17

18 Dane techniczne SILNIK Model... Komatsu SAA4D107E-2 Typ... Wysokoprężny z wtryskiem bezpośrednim Common Rail, chłodzony cieczą, turbodoładowany z chłodzeniem powietrza doładowującego Moc silnika przy prędkości obrotowej obr/min ISO ,0 kw/121 KM ISO 9249 (moc użyteczna)...86,0 kw/115 KM Liczba cylindrów...4 Średnica cylindra skok tłoka mm Pojemność skokowa... 4,5 l Akumulator V/120 Ah Alternator V/60 A Rozrusznik V / 4,5 kw Filtr powietrza...podwójny wkład z czujnikiem zablokowania połączony ze wskaźnikiem na monitorze oraz funkcją automatycznego oczyszczania podciśnieniowego Układ chłodzenia...wentylator zasysający powietrze UKŁAD HYDRAULICZNY Typ...HydrauMind. Układ z układem CLSS i kompensacją ciśnienia zależnie od obciążenia Dodatkowe obwody... Możliwość zainstalowania do 2 obwodów dodatkowych sterowanych proporcjonalnie i 1 obwodu szybkozłącza, zależnie od specyfikacji maszyny Pompa główna... Pompa tłokowa o zmiennym wydatku zasilająca obwody wysięgnika, ramienia, łyżki, mechanizmu obrotu i silników jazdy Maksymalna wydajność pompy l/min Nastawy zaworów bezpieczeństwa Obwód osprzętu bar Obwód jazdy bar Obwód obrotu bar Obwód sterujący...37 bar UKŁAD HAMULCOWY Typ... Dwuobwodowy hydrauliczny układ hamulcowy, zasilany przez niezależną pompę zębatą Hamulce zasadnicze...mokre hamulce wielotarczowe w piastach kół, uruchamiane pedałem Hamulec postojowy... Elektrycznie sterowany mokry hamulec wielotarczowy, uruchamiany sprężynowo, zwalniany hydraulicznie, wbudowany w skrzynię biegów MECHANIZM OBROTU Typ... Tłoczkowy silnik hydrauliczny napędzający dwustopniowy reduktor planetarny Blokada obrotu...wielotarczowy, mokry hamulec wbudowany w silnik obrotu, załączany elektronicznie Prędkość obrotu obr/min Moment obrotu knm SKRZYNIA BIEGÓW Typ...W pełni automatyczna skrzynia Power Shift, stały napęd na cztery koła Hydrauliczne silniki napędowe... Jeden osiowo-tłokowy silnik o zmiennej chłonności Maksymalne ciśnienie robocze bar Tryby jazdy...automatyczny + 3 zakresy Maks. prędkości jazdy Wysoki / niski / pełzający... 35,0 / 9,0 / 2,5 km/h W opcji dostępny ogranicznik prędkości do 20 km/h. Maksymalna siła uciągu kg Zakres wahań osi... 10, z możliwością zablokowania w dowolnej pozycji z wnętrza kabiny UKŁAD KIEROWNICZY Rodzaj... Hydrauliczny układ kierowniczy, zasilany przez niezależną pompa zębatą, z zaworami sterującymi. Orbitrol i zaworami priorytetowymi, czuły na obciążenie Minimalny promień skrętu mm (po śladzie zewnętrznego koła) POJEMNOŚCI NAPEŁNIANIA Zbiornik paliwa l Chłodnica silnika l Olej silnikowy l Napęd mechanizmu obrotu... 2,5 l Zbiornik paliwa l Skrzynia biegów... 4,85 l Przedni mechanizm różnicowy... 10,5 l Tylny mechanizm różnicowy... 9,5 l Przegub osi przedniej... 2,5 l Przegub tynej osi... 2,0 l Obudowa wałka napędowego mechanizmu obrotu... 10,5 l ODDZIAŁYWANIE NA ŚRODOWISKO Emisja spalin...silnik spełnia normy emisji spalin EU Stage IIIB Poziomy hałasu Zewnętrzny, LwA db(a) (2000/14/EC część II) Na stanowisku operatora, LpA db(a) (próba dynamiczna wg ISO 6396) Poziom drgań (wg :1997)* Dłonie/ramiona... 2,5 m/s² (poziom niepewności K = 0,34 m/s²) Korpus... 0,5 m/s² (poziom niepewności K = 0,16 m/s²) * W celu oszacowania ryzyka według dyrektywy 2002/44/EC, należy odwołać się do normy ISO/TR 25398:

19 MASA EKSPLOATACYJNA (PRZYBLIŻONA) Rodzaj osprzętu podwozia Wysięgnik jednoczęściowy Wysięgnik dwuczęściowy Bez osprzętu kg kg Tylny lemiesz kg kg Tylne podpory kg kg 2 podpory + lemiesz kg kg 4 podpory kg kg Masa eksploatacyjna maszyny z wyszczególnionym osprzętem, ramieniem mm, operatorem, olejami, cieczą chłodzącą, pełnym zbiornikiem paliwa, szybkozłączem (170 kg), łyżką (500 kg) i standardowym wyposażeniem. MAKS. POJEMNOŚĆ I MASA ŁYŻKI Wysięgnik jednoczęściowy Długość ramienia 2,1 m 2,5 m 3,0 m Materiał o gęstości do 1,2 t/m³ 0,86 m³ 600 kg 0,80 m³ 550 kg 0,68 m³ 500 kg Materiał o gęstości do 1,5 t/m³ 0,73 m³ 525 kg 0,68 m³ 500 kg 0,58 m³ 450 kg Materiał o gęstości do 1,8 t/m³ 0,63 m³ 475 kg 0,50 m³ 450 kg 0,50 m³ 425 kg Wysięgnik dwuczęściowy Długość ramienia 2,1 m 2,5 m 3,0 m Materiał o gęstości do 1,2 t/m³ 0,77 m³ 550 kg 0,71 m³ 525 kg 0,62 m³ 475 kg Materiał o gęstości do 1,5 t/m³ 0,65 m³ 500 kg 0,60 m³ 475 kg 0,53 m³ 425 kg Materiał o gęstości do 1,8 t/m³ 0,57 m³ 450 kg 0,52 m³ 425 kg 0,45 m³ 400 kg Maksymalna pojemność i waga zostały określone według normy ISO 10567:2007. W sprawie doboru łyżek i osprzętu do konkretnego zastosowania skontaktuj się ze swoim przedstawicielem firmy Komatsu. SIŁY NA RAMIENIU I ŁYŻCE Długość ramienia 2,1 m 2,5 m 3,0 m Siła kopania na łyżce 86 kn 86 kn 86 kn Siła kopania na łyżce w trybie PowerMax 93 kn 93 kn 93 kn Siła kopania na ramieniu 74 kn 62 kn 52 kn Siła kopania na ramieniu w trybie PowerMax 80 kn 67 kn 56 kn 19

20 Wymiary WYSIĘGNIK JEDNOCZĘŚCIOWY A C Pozycja jazdy Długość ramienia A B mm mm mm mm mm mm mm * mm mm B D Pozycja transportowa Długość ramienia C D mm mm mm mm mm mm mm mm mm * Pozycja jazdy, bez łyżki WYSIĘGNIK DWUCZĘŚCIOWY C A Pozycja jazdy Długość ramienia A B mm mm mm mm mm mm mm * mm mm D B Pozycja transportowa Długość ramienia C D mm mm mm mm mm mm mm mm mm * Pozycja jazdy, bez łyżki 20

21

22 Zasięg roboczy WYSIĘGNIK JEDNOCZĘŚCIOWY A 3 B G F D E C DŁUGOŚĆ RAMIENIA mm mm mm A Maks. wysokość kopania mm mm mm B Maks. wysokość wysypu mm mm mm C Maks. głębokość kopania mm mm mm D Maks. głębokość wykopu o pionowej ścianie mm mm mm E Maks. głębokość kopania poziomego odcinka 2,44 m mm mm mm F Maks. zasięg mm mm mm G Maks. zasięg na poziomie gruntu mm mm mm Min. promień obrotu mm mm mm 22

23 WYSIĘGNIK DWUCZĘŚCIOWY B A G F D E C DŁUGOŚĆ RAMIENIA mm mm mm A Maks. wysokość kopania mm mm mm B Maks. wysokość wysypu mm mm mm C Maks. głębokość kopania mm mm mm D Maks. głębokość wykopu o pionowej ścianie mm mm mm E Maks. głębokość kopania poziomego odcinka 2,44 m mm mm mm F Maks. zasięg mm mm mm G Maks. zasięg na poziomie gruntu mm mm mm Min. promień obrotu mm mm mm 23

24 Udźwig WYSIĘGNIK JEDNOCZĘŚCIOWY Długość ramienia 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Bez osprzętu 2,1 m 2,5 m 3,0 m 7,5 m kg 6,0 m kg * ,5 m kg ,0 m kg ,5 m kg ,0 m kg ,5 m kg *6.350 * ,0 m kg * ,5 m kg 6,0 m kg * * ,5 m kg * ,0 m kg * ,5 m kg ,0 m kg ,5 m kg *5.750 * ,0 m kg ,5 m kg *2.300 * ,0 m kg * ,5 m kg * ,0 m kg ,5 m kg ,0 m kg ,5 m kg *5.000 * ,0 m kg *8.050 *8.050 C A B C Zasięg od środka obrotu Wysokość haka łyżki Udźwigi z zawieszeniem łyżki (84 kg) i siłownikiem łyżki (96 kg) Udźwig z przodu maszyny Udźwig z boku maszyny Udźwig przy maksymalnym zasięgu Przedni lub tylny lemiesz 2,1 m 2,5 m 3,0 m 7,5 m kg 6,0 m kg * ,5 m kg ,0 m kg * ,5 m kg ,0 m kg * ,5 m kg *6.350 * ,0 m kg * ,5 m kg 6,0 m kg *2.350 *2.400 * ,5 m kg * ,0 m kg * * ,5 m kg ,0 m kg * ,5 m kg *5.750 * ,0 m kg * ,5 m kg *2.300 * ,0 m kg *2.000 * ,5 m kg * ,0 m kg * ,5 m kg * ,0 m kg ,5 m kg *5.000 * ,0 m kg *8.050 *8.050 Po zdemontowaniu zawieszenia łyżki lub siłownika udźwig wzrasta o wartość odpowiadającą masie zdemontowanych elementów * Udźwig jest bardziej ograniczony możliwościami układu hydraulicznego niż wielkością obciążenia destabilizującego. Udźwigi podano wg normy SAE J1097. Udźwig nominalny nie przekracza 87% udźwigu hydraulicznego lub 75% obciążenia destabilizującego. Tylne podpory 2,1 m 2,5 m 3,0 m 7,5 m kg 6,0 m kg *2.850 * ,5 m kg *2.700 * * ,0 m kg * *8.850 * ,5 m kg ,0 m kg *7.700 * ,5 m kg *6.350 * ,0 m kg *3.500 *3.500 * *6.550 * ,5 m kg 6,0 m kg *2.350 *2.350 *2.550 * ,5 m kg *2.250 * ,0 m kg * *8.050 * ,5 m kg * ,0 m kg * ,5 m kg *5.750 * ,0 m kg *7.550 * ,5 m kg *2.300 * ,0 m kg *2.000 *2.000 * ,5 m kg *1.850 * ,0 m kg *1.850 * ,5 m kg * ,0 m kg * ,5 m kg *5.000 * ,0 m kg * *8.050 *

25 WYSIĘGNIK JEDNOCZĘŚCIOWY Długość ramienia 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Podpory + lemiesz 2,1 m 2,5 m 3,0 m 7,5 m kg 6,0 m kg *2.850 * ,5 m kg *2.700 *2.700 * *5.150 * ,0 m kg *2.700 *2.700 * *6.050 *6.000 *8.850 * ,5 m kg *2.800 *2.800 * * ,0 m kg * * * *7.700 * ,5 m kg * * * *9.200 *9.200 *6.350 * ,0 m kg *3.500 *3.500 *4.600 *4.600 *6.550 * ,5 m kg 6,0 m kg *2.350 *2.350 *2.550 * ,5 m kg *2.250 *2.250 * ,0 m kg *2.250 *2.250 * *5.700 *5.700 *8.050 * ,5 m kg *2.350 *2.350 * * * * ,0 m kg *2.650 *2.650 * * *8.150 * ,5 m kg *3.150 *3.150 * * *9.800 *9.800 *5.750 * ,0 m kg *3.600 *3.600 *5.250 *5.250 *7.550 * ,5 m kg *2.300 * ,0 m kg *2.000 *2.000 *3.300 * ,5 m kg *1.850 *1.850 *3.950 * ,0 m kg *1.850 *1.850 * * *5.150 * ,5 m kg *1.950 *1.950 * * * *9.750 * ,0 m kg *2.100 *2.100 * * * *8.600 * ,5 m kg *2.500 *2.500 * * * * *5.000 * ,0 m kg *3.300 *3.300 * * *8.400 *8.400 *8.050 *8.050 C A B C Zasięg od środka obrotu Wysokość haka łyżki Udźwigi z zawieszeniem łyżki (84 kg) i siłownikiem łyżki (96 kg) Udźwig z przodu maszyny Udźwig z boku maszyny Udźwig przy maksymalnym zasięgu Przednie i tylne podpory 2,1 m 2,5 m 3,0 m 7,5 m kg 6,0 m kg *2.850 * ,5 m kg *2.700 *2.700 *4.050 *4.050 *5.150 * ,0 m kg *2.700 *2.700 *4.850 *4.850 *6.050 *6.050 *8.850 * ,5 m kg *2.800 *2.800 * *6.800 * ,0 m kg *3.150 *3.150 * *7.050 *7.050 *7.700 * ,5 m kg *3.900 *3.900 *4.450 *4.450 *6.400 *6.400 *9.200 *9.200 *6.350 * ,0 m kg *3.500 *3.500 *4.600 *4.600 *6.550 * ,5 m kg 6,0 m kg *2.350 *2.350 *2.550 * ,5 m kg *2.250 *2.250 *4.150 * ,0 m kg *2.250 *2.250 *4.700 *4.700 *5.700 *5.700 *8.050 * ,5 m kg *2.350 *2.350 * *6.650 *6.650 * * ,0 m kg *2.650 *2.650 * *7.050 *7.050 *8.150 * ,5 m kg *3.150 *3.150 * *6.700 *6.700 *9.800 *9.800 *5.750 * ,0 m kg *3.600 *3.600 *5.250 *5.250 *7.550 * ,5 m kg *2.300 * ,0 m kg *2.000 *2.000 *3.300 * ,5 m kg *1.850 *1.850 *3.950 * ,0 m kg *1.850 *1.850 *3.050 *3.050 *4.350 *4.350 *5.150 * ,5 m kg *1.950 *1.950 * *4.750 *4.750 *6.200 *6.200 *9.750 * ,0 m kg *2.100 *2.100 * * *6.850 *6.850 *8.600 * ,5 m kg *2.500 *2.500 * *6.750 *6.750 * * *5.000 * ,0 m kg *3.300 *3.300 *3.850 *3.850 *5.700 *5.700 *8.400 *8.400 *8.050 *8.050 Po zdemontowaniu zawieszenia łyżki lub siłownika udźwig wzrasta o wartość odpowiadającą masie zdemontowanych elementów * Udźwig jest bardziej ograniczony możliwościami układu hydraulicznego niż wielkością obciążenia destabilizującego. Udźwigi podano wg normy SAE J1097. Udźwig nominalny nie przekracza 87% udźwigu hydraulicznego lub 75% obciążenia destabilizującego. 25

26 Udźwig WYSIĘGNIK DWUCZĘŚCIOWY Długość ramienia 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Bez osprzętu 2,1 m 2,5 m 3,0 m 7,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg ,5 m kg ,0 m kg ,5 m kg ,0 m kg 7,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg ,5 m kg ,0 m kg * ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg * ,0 m kg ,5 m kg ,0 m kg * ,5 m kg *3.900 * ,0 m kg A B C Zasięg od środka obrotu Wysokość haka łyżki Udźwigi z zawieszeniem łyżki (84 kg) i siłownikiem łyżki (96 kg) Udźwig z przodu maszyny Udźwig z boku maszyny Udźwig przy maksymalnym zasięgu Przedni lub tylny lemiesz 2,1 m 2,5 m 3,0 m 7,5 m kg *3.550 *3.550 *3.700 * ,0 m kg * * * ,5 m kg ,0 m kg ,5 m kg ,0 m kg ,5 m kg ,0 m kg 7,5 m kg *2.850 *2.850 *3.950 * ,0 m kg * ,5 m kg ,0 m kg ,5 m kg ,0 m kg *5.450 * ,5 m kg ,0 m kg ,5 m kg *2.300 * ,0 m kg * ,5 m kg * *3.850 * ,0 m kg ,5 m kg ,0 m kg * ,5 m kg * *3.900 * ,0 m kg * Po zdemontowaniu zawieszenia łyżki lub siłownika udźwig wzrasta o wartość odpowiadającą masie zdemontowanych elementów * Udźwig jest bardziej ograniczony możliwościami układu hydraulicznego niż wielkością obciążenia destabilizującego. Udźwigi podano wg normy SAE J1097. Udźwig nominalny nie przekracza 87% udźwigu hydraulicznego lub 75% obciążenia destabilizującego. Tylne podpory 2,1 m 2,5 m 3,0 m 7,5 m kg *3.550 *3.550 *3.700 * ,0 m kg *2.900 *2.950 *3.050 *3.000 *4.050 * ,5 m kg * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg 7,5 m kg *2.850 *2.850 *3.950 * ,0 m kg *2.400 * ,5 m kg *2.300 * *4.950 * ,0 m kg * ,5 m kg ,0 m kg *5.450 * ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg * *3.850 * ,0 m kg * ,5 m kg * ,0 m kg *5.700 * ,5 m kg * *3.900 * ,0 m kg *

27 WYSIĘGNIK DWUCZĘŚCIOWY Długość ramienia 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Podpory + lemiesz 2,1 m 2,5 m 3,0 m 7,5 m kg *3.550 *3.550 *3.700 * ,0 m kg *2.900 *2.900 *3.050 *3.050 *4.050 * ,5 m kg *2.700 *2.700 * *5.200 * ,0 m kg *2.700 *2.700 * *5.850 * ,5 m kg * * * ,0 m kg * * * ,5 m kg * * * *8.500 * ,0 m kg 7,5 m kg *2.850 *2.850 *3.950 * ,0 m kg *2.400 *2.400 *3.750 * ,5 m kg *2.300 *2.300 *4.000 *4.000 *4.950 * ,0 m kg *2.250 *2.250 * * *5.600 * ,5 m kg *2.350 *2.350 * * * ,0 m kg *2.550 *2.550 * * * *5.450 * ,5 m kg * * * *8.600 * ,0 m kg *3.400 *3.400 *5.100 * ,5 m kg *2.300 * ,0 m kg *2.000 *2.000 *3.700 * ,5 m kg *1.900 *1.900 * *3.750 *3.750 *3.850 * ,0 m kg *1.850 *1.850 * * *5.200 * ,5 m kg *1.900 *1.900 * * * ,0 m kg *2.050 *2.050 * * * *5.700 * ,5 m kg *2.350 *2.350 * * * *7.800 *7.800 *3.900 * ,0 m kg *2.800 *2.800 * * *7.800 *7.800 A B C Zasięg od środka obrotu Wysokość haka łyżki Udźwigi z zawieszeniem łyżki (84 kg) i siłownikiem łyżki (96 kg) Udźwig z przodu maszyny Udźwig z boku maszyny Udźwig przy maksymalnym zasięgu Przednie i tylne podpory 2,1 m 2,5 m 3,0 m 7,5 m kg *3.550 *3.550 *3.700 * ,0 m kg *2.900 *2.900 *3.050 *3.050 *4.050 * ,5 m kg *2.700 *2.700 *4.100 *4.100 *5.200 * ,0 m kg *2.700 *2.700 *4.350 *4.350 *5.850 * ,5 m kg *2.750 *2.750 *4.700 *4.700 *6.850 * ,0 m kg *3.050 *3.050 * *6.900 * ,5 m kg *3.550 *3.550 *4.450 *4.450 *6.200 *6.200 *8.500 * ,0 m kg 7,5 m kg *2.850 *2.850 *3.950 * ,0 m kg *2.400 *2.400 *3.750 * ,5 m kg *2.300 *2.300 *4.000 *4.000 *4.950 * ,0 m kg *2.250 *2.250 *3.350 *3.350 *4.200 *4.200 *5.600 * ,5 m kg *2.350 *2.350 * *4.600 *4.600 *6.600 * ,0 m kg *2.550 *2.550 *3.350 *3.350 * *6.950 *6.950 *5.450 * ,5 m kg *2.950 *2.950 * *6.450 *6.450 *8.600 * ,0 m kg *3.400 *3.400 *5.100 * ,5 m kg *2.300 * ,0 m kg *2.000 *2.000 *3.700 * ,5 m kg *1.900 *1.900 *3.000 *3.000 *3.750 *3.750 *3.850 * ,0 m kg *1.850 *1.850 *3.250 *3.250 *4.000 *4.000 *5.200 * ,5 m kg *1.900 *1.900 * *4.300 *4.300 *6.050 * ,0 m kg *2.050 *2.050 * * *6.800 *6.800 *5.700 * ,5 m kg *2.350 *2.350 * * *6.550 *6.550 *7.800 *7.800 *3.900 * ,0 m kg *2.800 *2.800 *3.850 *3.850 *5.550 *5.550 *7.800 *7.800 Po zdemontowaniu zawieszenia łyżki lub siłownika udźwig wzrasta o wartość odpowiadającą masie zdemontowanych elementów * Udźwig jest bardziej ograniczony możliwościami układu hydraulicznego niż wielkością obciążenia destabilizującego. Udźwigi podano wg normy SAE J1097. Udźwig nominalny nie przekracza 87% udźwigu hydraulicznego lub 75% obciążenia destabilizującego. 27

28 Koparka kołowa PW Wyposażenie standardowe i opcjonalne SILNIK Silnik wysokoprężny Komatsu SAA4D107E-2 z wtryskiem bezpośrednim Common Rail, turbodoładowany Zgodny z normą emisji spalin EU Stage IIIB Wentylator zasysający powietrze Automatyczny układ podgrzewania silnika Układ zapobiegający przegrzaniu silnika Funkcja automatycznej redukcji prędkości obrotowej Na życzenie dostępna opcja zabezpieczenia możliwości rozruchu silnika hasłem Akumulatory 2 12 V/120 Ah KABINA Kabina SpaceCab ; ciśnieniowa, szczelna kabina zamocowana do nadwozia za pośrednictwem wiskotycznych elementów tłumiących, wyposażona w przyciemniane szyby, duże okno dachowe z osłoną przeciwsłoneczną, odchylaną przednią szybę z blokadą, wyjmowaną dolną szybę, wycieraczkę szyby przedniej z regulatorem czasowym, roletę przeciwsłoneczną, zapalniczkę, półkę bagażową i matę podłogową Podgrzewany fotel z zawieszeniem pneumatycznym i podparciem lędźwiowym, podłokietnikami i zwijanym pasem bezpieczeństwa Automatyczny układ klimatyzacji Gniazda elektryczne 12/24 V Uchwyt na butelkę i kieszeń na dokumenty Ogrzewany i chłodzony schowek Radio z odtwarzaczem płyt CD, złącze AUX (jack) zewnętrznego odtwarzacza audio (MP3) Podgrzewany, regulowany fotel z zawieszeniem pneumatycznym Wycieraczka dolnej szyby przedniej Osłona przeciwdeszczowa (nie dotyczy maszyn z OPG) PODWOZIE Przedni i/lub tylny lemiesz z osłonami siłowników 2 lub 4 podpory stabilizacyjne z osłonami siłowników, indywidualnie ustawiane Opony PR (koła bliźniacze) Opony Bandenmarkt Excavator 315/70 R22.5 (koła bliźniacze) Opony Nokian (L5) (koła bliźniacze) Opony Michelin (koła pojedyncze) Opony Bandenmarkt Grader 315/70 R22.5 Błotniki UKŁAD NAPĘDOWY I HAMULCOWY W pełni automatyczna, 3-biegowa skrzynia biegów, UKŁAD HYDRAULICZNY Elektronicznie sterowany układ hydrauliczny zapewniająca stały napęd na przednią i tylną oś za pośrednictwem zwolnic planetarnych (HydrauMind) z zamkniętym przepływem w Wahliwa oś przednia (10 ) z automatyczną i położeniu neutralnym i kompensacją ciśnienia manualną blokadą za pomocą siłownika zależnie od obciążenia (E-CLSS) Tempomat Sprzężony układ sterowania pompą i silnikiem (PEMC) Ograniczenie prędkości do 20, 25 lub 35 km/h 6 trybów pracy: tryb pełnej mocy, tryb Osłona skrzyni biegów ekonomiczny, tryb odspajania, tryb osprzętu pełna moc i tryb osprzętu ekonomiczny i tryb podnoszenia WYPOSAŻENIE BEZPIECZEŃSTWA OŚWIETLENIE sterowania ramieniem, wysięgnikiem, łyżką Zamykany korek wlewu paliwa i pokrywy wysięgnika Funkcja PowerMax System kamer wstecznych Światła robocze: 2 na ramie obrotowej, 1 na Regulowane dźwignie (joysticki) układu sterowania PPC z 5 przyciskami i suwakiem proporcjonalnego Elektryczny sygnał dźwiękowy Sygnalizator przeciążenia przeciwciężarze Dodatkowa lampa robocza z prawej i lewej strony i mechanizmem obrotu, przycisk FNR Dźwiękowy alarm jazdy Światła robocze LED Dodatkowy obwód hydrauliczny (HCU-B) Duże poręcze, lusterka wsteczne Światło ostrzegawcze + lampy robocze na kabinie, Dodatkowy obwód hydrauliczny (HCU-C) Główny wyłącznik akumulatorów skierowane do tyłu Przygotowany do montaży szybkozłącza hydraulicznego Zawory bezpieczeństwa na wysięgniku 1 lub 2 lampy ostrzegawcze na przeciwciężarze Zawór bezpieczeństwa siłownika ramienia Dodatkowe światła dużej mocy na dachu kabiny (4) Zawór bezpieczeństwa siłownika osprzętu 2 dodatkowe światła robocze LED przy podstawie wysięgnika SERWIS I PRZEGLĄDY Osłona przednia OPG klasy II (FOPS) Układ paliwowy z automatycznym odpowietrzaniem Osłona górna OPG klasy II (FOPS) Filtr powietrza z podwójnym wkładem, Dźwiękowy alarm jazdy (wersja z częstotliwością INNE WYPOSAŻENIE wyposażony w czujnik zablokowania oraz funkcję ostrzegawczą) Standardowa przeciwwaga automatycznego oczyszczania podciśnieniowego System kamer bocznych Elektryczna pompa tankowania paliwa z KOMTRAX Bezprzewodowy system Głośny sygnał dźwiękowy (bez homologacji drogowej) automatycznym wyłącznikiem monitorujący Komatsu Jedna skrzynka narzędziowa w podwoziu Wielofunkcyjny kolorowy ekran układu Dodatkowa skrzynka narzędziowa w podwoziu monitorującego EMMS (Equipment Management Olej hydrauliczny ulegający biodegradacji and Monitoring System) i parametrów roboczych WYPOSAŻENIE ROBOCZE Indywidualna kolorystyka Zestaw narzędzi Wysięgnik jednoczęściowy Komatsu CARE Układ centralnego smarowania Automatyczny system smarowania Wysięgnik dwuczęściowy Ramiona 2,1 m; 2,5 m; 3,0 m Drążek chwytaka dwuszczękowego Dalsze elementy wyposażenia dostępne są na życzenie wyposażenie standardowe wyposażenie opcjonalne Twój partner Komatsu: Komatsu Europe International N.V. Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VPLSS /2016 is a trademark of Komatsu Ltd. Japan. Wydrukowano w Europie Dane techniczne przedstawione w tej publikacji mogą obejmować osprzęt roboczy i wyposażenie dodatkowe niedostępne w Twoim kraju. Aby uzyskać informacje na temat potrzebnego wyposażenie, skontaktuj się ze swoim lokalnym przedstawicielem firmy Komatsu. Materiały i dane techniczne mogą ulec zmianie bez powiadomienia.
