Walce do zagęszczania gruntu CA CA2500, CA2800, CA3500, CA3600, CA4000, CA4600

Transkrypt

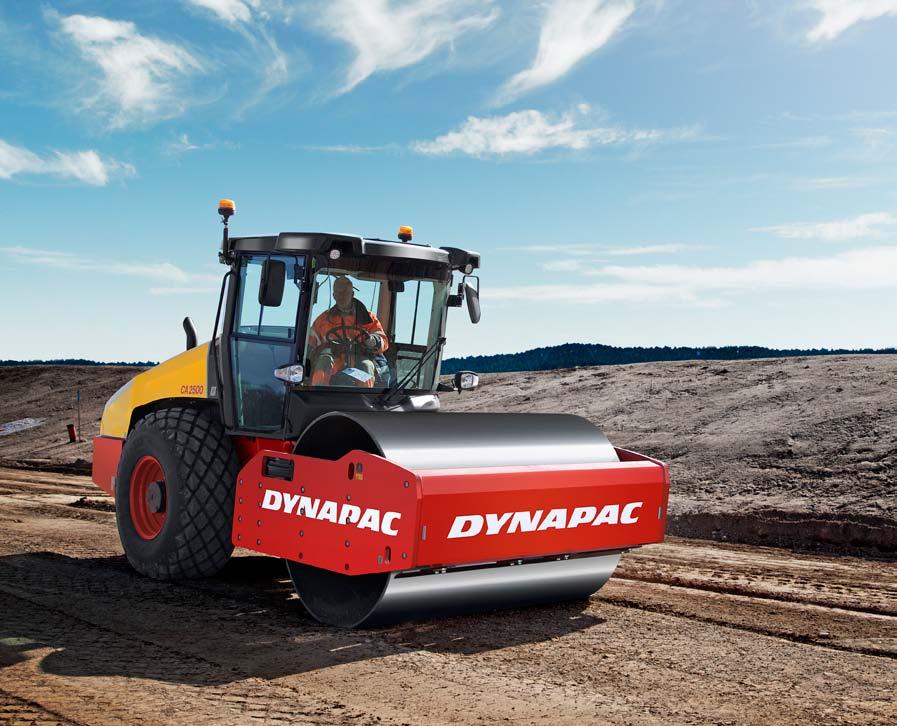

1 Walce do zagęszczania gruntu CA CA2500, CA2800, CA00, CA3600, CA4000, CA4600

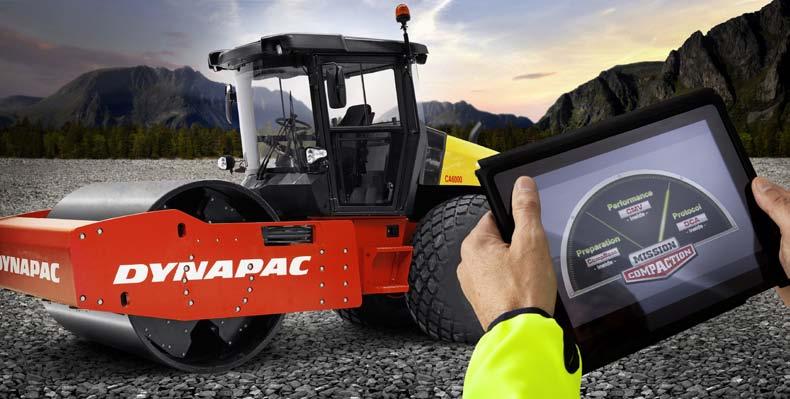

2 Zagęszczanie z nowej perspektywy PRZEDSTAWIAMY MODELE CA2500, CA2800, CA00, CA3600, CA4000 and CA4600 Maszyny te i ich różne wersje stanowią piątą generację jednobębnowych walców wibracyjnych Dynapac CA. Dzięki nowoczesnej konstrukcji i unikalnym funkcjom stanowią kolejny przykład innowacyjnego sposobu myślenia Dynapac. OPTYMALNE PARAMETRY Gwarantują lepsze wyniki zagęszczania. AKTYWNA KONTROLA PODBIJANIA BĘBNA Nie dopuszcza do uszkodzenia maszyny i nadmiernego zagęszczenia gruntu. PEŁEN OBRAZ Zagęszczanie gruntu nie ogranicza się do walca. Opracowując tę generację walców odnieśliśmy naszą niezrównaną wiedzę na temat zagęszczania gruntu do całego procesu: od planowania pracy poprzez wałowanie do analizy rezultatów zagęszczania po wykonaniu zadania. SZYBKO, PROSTO, OPŁACALNIE Dążymy do tego, żeby proces zagęszczania był od początku do końca maksymalnie szybki, prosty i opłacalny. W tym celu skupiamy się na trzech jasno określonych etapach: Przygotowanie, Działanie i Protokół. Składają się one na proces, który nazywamy Misja Zagęszczanie. SILNIK MONTOWANY POPRZECZNIE Rewolucyjna łatwość serwisowania. NISKI POZIOM HAŁASU I ZUŻYCIE PALIWA Z myślą o zrównoważonym rozwoju i środowisku pracy. CENTRUM KONTROLI Zapewnia pełną kontrolę nad całym procesem zagęszczania.

3 Przed zagęszczaniem: planowanie wydajności i opłacalności misji PRZYGOTUJ MAPĘ WARUNKÓW TERENU Przygotuj mapę warunków terenu, biorąc pod uwagę zagęszczany materiał. Jeżeli walec wyposażony jest w miernik zagęszczania z analizatorem DCA-S (z systemem GPS), można wcześniej przejechać maszyną po zagęszczanym podłożu. Otrzymuje się w ten sposób mapę stanu gruntu i zagęszczanego materiału, określając tym samym ewentualne trudne obszary przed rozpoczęciem wałowania. WYBIERZ MASZYNĘ I STRATEGIĘ ZAGĘSZCZANIA Oprogramowanie Dynapac CompBase wybiera maszynę i metodę pracy w oparciu o rodzaj zagęszczanego materiału. Oprogramowanie dostarcza informacji o oczekiwanej głębokości zagęszczenia i stopniu zagęszczenia po dowolnej liczbie przejazdów. CompBase sugeruje również, jakie ustawienia amplitudy i prędkości wałowania umożliwią osiągnięcie optymalnych rezultatów. Pozwala to zmniejszyć zużycie paliwa i wpływ na środowisko naturalne. OBLICZ ENERGIĘ ZAGĘSZCZANIA CompBase pomaga obliczyć energię zagęszczania dla danego zadania. Wystarczy wpisać parametry misji, żeby program podał szczegółowe dane na temat zagęszczenia i wydajności. Działanie Narzędzie: oprogramowanie Dynapac CompBase. Przygotowanie Protokół PRZYGOTUJ MAPĘ WARUNKÓW TERENU, MATERIAŁU I PARAMETRÓW ZAGĘSZCZANIA WYBIERZ MASZYNĘ WYBIERZ STRATEGIĘ ZAGĘSZCZANIA OBLICZ ENERGIĘ ZAGĘSZCZANIA

4 Podczas zagęszczania: cel, to niższy koszt na metr sześcienny zagęszczonego materiału INFORMACJE O POSTĘPIE I POŁOŻENIU Walec do zagęszczania gruntu Dynapac CA piątej generacji jest rozgrzany i gotów do pracy. Gdy tylko przystąpisz do pracy, walec Dynapac CA z miernikiem i analizatorem zagęszczania zacznie przekazywać Ci informacje o postępach procesu i wskazywać problematyczne obszary. Rezultaty zagęszczania są wyświetlane na ekranie komputera, możesz więc skupić energię zagęszczania na tych miejscach, które wymagają dodatkowego przejazdu. Na ekranie widać również położenie walca w stosunku do wybranej linii odniesienia danego obszaru, dzięki czemu dokładnie wiesz, gdzie jesteś. OPTYMALNE REZULTATY ZAGĘSZCZANIA Nowe walce CA posiadają statyczny nacisk liniowy kg/cm. W połączeniu z wysoką amplitudą umożliwia to zagęszczanie rumoszu skalnego w warstwach o grubości niemal 2 m walcem CA 4000D. Lepszy efekt głębokości oznacza wyższą wydajność objętościową i mniejszą liczbę przejazdów do osiągnięcia wymaganych parametrów zagęszczania, a co za tym idzie oszczędność paliwa i kosztów. Mniejszy jest też wpływ na środowisko naturalne. Jeśli walec wyposażymy w mimośród Dynapac typu silent weights (z obciążnikami zanurzonymi w oleju) to wynik zagęszczania będzie jeszcze lepszy. AUTOMATYCZNA KONTROLA PODBIJANIA BĘBNA Ta cecha nowej generacji CA zapobiega uszkodzeniom i wydłuża okres eksploatacji walca poprzez wyeliminowanie podbijania bębna i nadmiernego zagęszczania, wpływającego niekorzystnie na elementy maszyny. Narzędzia: walec do zagęszczania gruntu Dynapac CA piątej generacji, wyposażony w optymizator zagęszczania z miernikiem zagęszczania i analizatorem zagęszczania oraz opcjonalnym systemem GPS. Działanie STATYCZNY NACISK LINIOWY 25, 30,, 40, 45 KG/CM AMPLITUDA 2.0 lub 1.8 MM / 0.8 MM ERGONOMICZNIE ZAPROJEKTOWANA KABINA INFORMACJE DLA OPERATORA ZAAWANSOWANE FUNKCJE BEZPIECZEŃSTWA MNIEJSZE ZUŻYCIE PALIWA I WPŁYW NA ŚRODOWISKO Przygotowanie Protokół

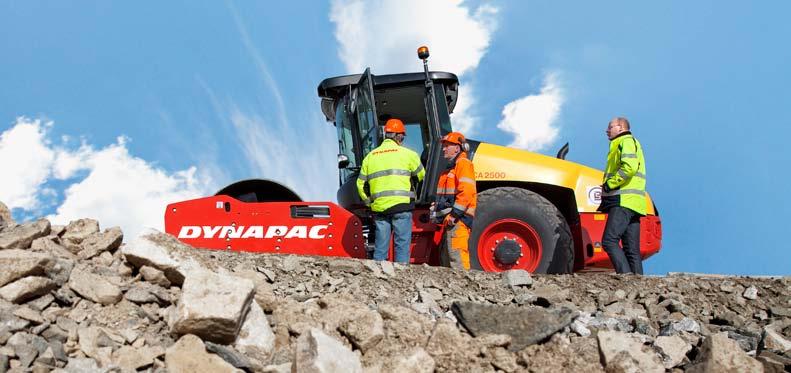

5 MASZYNA, KTÓRA DBA O OPERATORA Ergonomicznie zaprojektowane, klimatyzowane kabiny nowej generacji walców oferują wysoki poziom wygody operatora i dobrą widoczność na obszar roboczy i jego otoczenie. Poziom hałasu silnika jest bardzo niski. Obrotowy fotel i moduł kierowniczy umożliwia obrót o 180 stopni bez obciążania szyi i ciała. W połączeniu z niewielką długością maszyny i znakomitym promieniem skrętu ułatwia to manewrowanie nawet w najtrudniejszych warunkach. BEZPIECZEŃSTWO PRZEDE WSZYSTKIM Do zabezpieczeń należy system elektronicznego sterowania jazdą z funkcją szybkiego hamowania, która skraca drogę hamowania w przypadku bardzo szybkiego ruchu dźwignią, oraz wskaźnik pochylenia. Utracie przyczepności nawet w najbardziej wymagających warunkach szybko przeciwdziała łatwy w obsłudze system zmiany biegów lub opcjonalny system antypoślizgowy. MNIEJSZE ZUŻYCIE PALIWA / WPŁYW NA ŚRODOWISKO Silniki wyposażone są w ograniczający zużycie paliwa tryb Dynapac ECO, który minimalizuje zużycie paliwa i emisję dwutlenku węgla poprzez stałe dostosowywanie zużycia energii przez walec do potrzeb. W połączeniu z wyższymi parametrami zagęszczania i innymi udoskonaleniami oznacza to ogromną oszczędność paliwa w porównaniu z maszynami poprzedniej generacji. NAJWYŻSZA OPŁACALNOŚĆ Wydajność maszyn marki Dynapac sprawia, że najwyższej klasy rezultaty zagęszczania i najlepszą równomierność nośności warstw osiąga się przy zachowaniu maksymalnej ogólnej opłacalności, tzn. najniższym kosztem w przeliczeniu na metr sześcienny zagęszczonego materiału. Misja wypełniona!

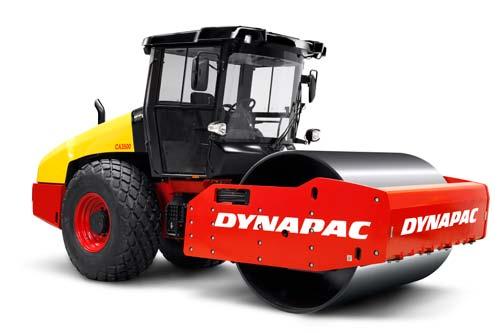

6 Podczas zagęszczania: Cel, to niższy koszt na metr sześcienny zagęszczonego materiału Stanowisko operatora Do wyboru cztery konfiguracje i liczne opcje. Silniki Cummins lub Deutz 4 lub 6 cylindrów, do wyboru Stage IIIA (Tier3) lub Stage IIIB (Tier4i)

7 Światła W dzień lub w nocy? Robocze i drogowe - do wyboru. Rezultaty zagęszczania Modele CA , dobór danych zależy od ciebie. Statyczny nacisk liniowy od 25 do 45 kg/cm, w przedziale co 5 kg/cm.

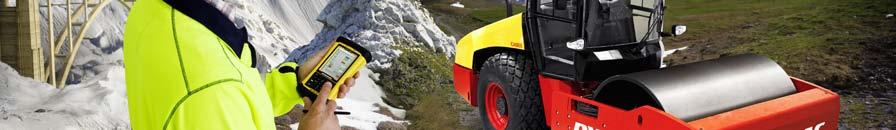

8 Po zagęszczaniu: dokumentacja misji do celów kontroli jakości SYSTEM DOKUMENTACJI DYNAPAC Stosowanie wbudowanego miernika zagęszczania z analizatorem zagęszczania DCA-S oraz opcjonalnie, systemem GPS, pozwala na udokumentowanie każdego etapu procesu zagęszczania i zapisanie wszystkich zmierzonych wartości. Funkcja analizy umożliwia ponowne prześledzenie procesu zagęszczania. WYKORZYSTANIE MASZYNY POZIOM WYDAJNOŚCI Zakończone zadanie można później przeanalizować w biurze, żeby ustalić, ile przejazdów wykonano na danej powierzchni i jaki poziom zagęszczenia osiągnięto. Jest to okazja do przekonania się, czy walec jest stosowany wydajnie. ELIMINACJA SŁABYCH PUNKTÓW Analiza rezultatów zagęszczania ujawnia ukryte słabe punkty, w których wymagany poziom zagęszczenia nie został osiągnięty. Dzięki temu można podjąć środki zaradcze przed przystąpieniem do prac budowlanych na danym obszarze roboczym. GWARANCJA JAKOŚCI / ODBIÓR ROBÓT Wysokiej jakości dokumentacja jest przydatna do zarządzania jakością i podczas odbioru robót. Rezultaty odbioru robót można wprowadzić do analizatora DCA, żeby zebrać w jednym protokole wyniki kontroli jakości. Narzędzia: komputer i dane z walca do zagęszczania gruntu Dynapac CA piątej generacji, wyposażonego w system dokumentacji Dynapac. CZY WALEC JEST STOSOWANY WYDAJNIE? IDENTYFIKOWANIE SŁABYCH PUNKTÓW KONTROLA JAKOŚCI DANE DO ODBIORU ROBÓT Przygotowanie Działanie Protokół

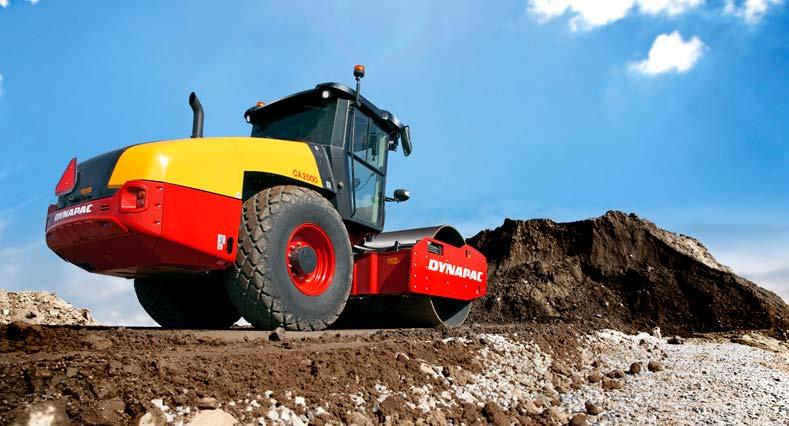

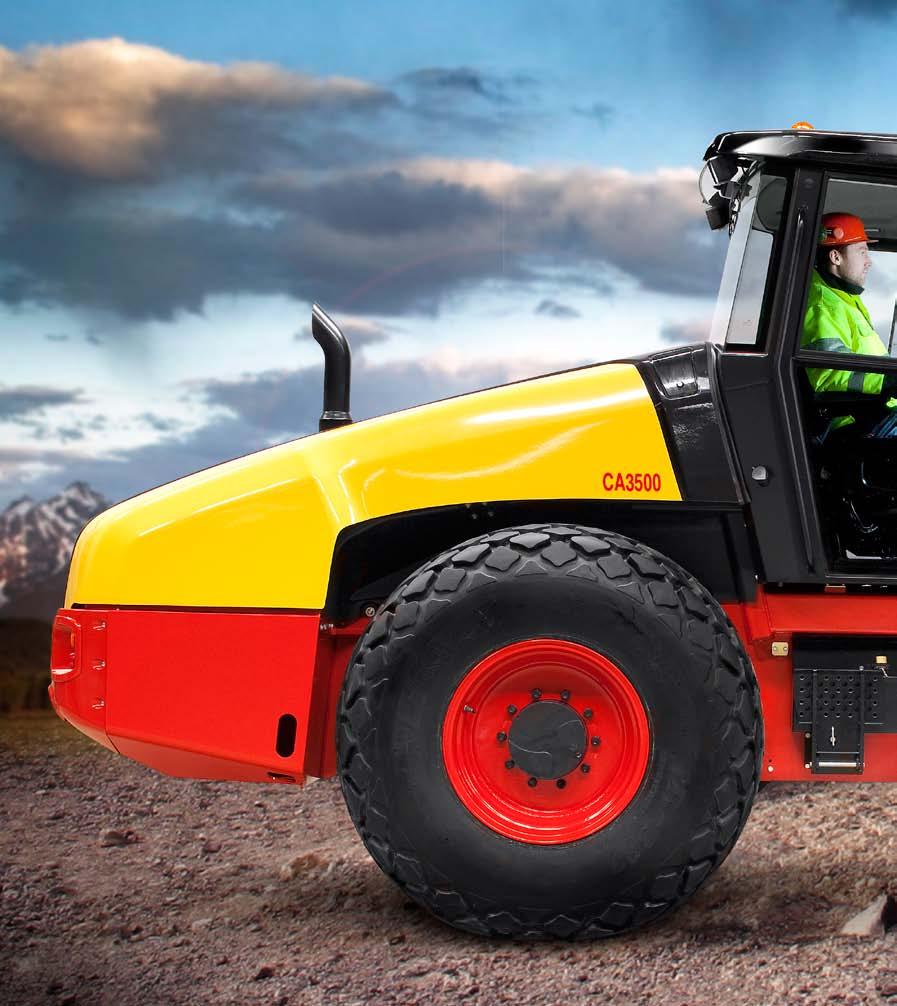

9 Innowacyjna konstrukcja daje unikalne korzyści SILNIKI CUMMINS LUB DEUTZ Nowe walce wibracyjne do zagęszczania gruntu, to pierwsze tego typu walce z silnikiem montowanym poprzecznie z tyłu, co znacznie ułatwia serwisowanie. Wyposażone są w silniki Stage IIIB (Tier 4i) Cummins (z 4 cylindrami) lub Deutz (z 6 cylindrami). BARDZO NISKI POZIOM HAŁASU Silnik jest bardzo cichy, ponieważ wlot powietrza spalania umieszczony jest na pokrywie silnika, zaś wylot po bokach, u dołu wraz z wylotem spalin. CZYSTE POWIETRZE WLOTOWE Położenie wlotu powietrza spalania ma jednocześnie tę zaletę, że powietrze wlotowe jest maksymalnie czyste ważny czynnik w zapylonym środowisku, w którym pracują walce. OPTYMALNY ROZKŁAD CIĘŻARU I ŁATWOŚĆ TRANSPORTU Montowany poprzecznie silnik zapewnia optymalny rozkład ciężaru i łatwość transportu, maszyna jest bowiem krótsza. Niski profil pokrywy silnika daje pole widzenia z tyłu maszyny 1 x 1 m. GRUBY PŁASZCZ BĘBNA zapewnia długi czas użytkowania bez konieczności wymiany bębna. DZIELONY ZGARNIACZ Zapobiega przyleganiu materiału do bębna podczas pracy walca a jego wymiana jest szybka i niedroga. Silnik montowany poprzecznie ŁATWOŚĆ SERWISOWANIA BARDZO NISKI POZIOM HAŁASU CZYSTE POWIETRZE WLOTOWE OPTYMALNY ROZKŁAD CIĘŻARU ŁATWOŚĆ TRANSPORTU POLE WIDZENIA 1 x 1

10 Nowy poziom serwisu WSKAŹNIK SERWISOWY Na wyświetlaczu pojawia się komunikat ostrzegający, że wymagany jest serwis, informujący jednocześnie, jakie działania należy podjąć. ZNAKOMITY DOSTĘP DO SILNIKA Silnik montowany poprzecznie z tyłu zapewnia znakomity dostęp podczas prac serwisowych i konserwacyjnych. Pokrywę silnika łatwo jest otworzyć, a pompy hydrauliczne ustawione są w jednej linii z silnikiem i łatwo dostępne do celów serwisu. PAKIET ZRÓWNOWAŻONEGO ROZWOJU Wszystkie modele można wyposażyć w pakiet zrównoważonego rozwoju, w skład którego wchodzi system zarządzania obrotami silnika, ulegający biodegradacji płyn hydrauliczny typu napełnić raz na zawsze, zestaw do serwisu po 50 godzinach pracy, elektryczny podgrzewacz blokowy silnika oraz światła robocze z lampami LED. KONTROLA KOSZTÓW EKSPLOATACJI Sieciowe oprogramowanie CostCtrl firmy Dynapac oraz umowy serwisowe z rozszerzoną gwarancją zapewniają pełną kontrolę nad kosztami maszyny na przestrzeni całego okresu eksploatacji oraz maksymalną jej dyspozycyjność. KIEDY NAS POTRZEBUJESZ, JESTEŚMY DO USŁUG Międzynarodowa sieć serwisowa Dynapac oferuje pełne wsparcie i pomoc w zakresie wszystkich części zamiennych i potrzeb serwisowych. Service Działanie WSKAŹNIK SERWISOWY ZNAKOMITY DOSTĘP DO SILNIKA/KOMPONENTÓW PAKIET ZRÓWNOWAŻONEGO ROZWOJU KONTROLA KOSZTÓW EKSPLOATACJI MIĘDZYNARODOWA SIEĆ SERWISOWA Przygotowanie Protokół

11 Poznaj swój walec CA Masa robocza (z ROPS), kg Statyczny nacisk liniowy, kg/cm Amplituda nominalna (wysoka/niska), mm Moc kw CA2500D CA2500PD / / ,8 / 0,9 2,0 /1,1 82/97/119 82/97/119 CA2800D ,8 / 0,9 97/119 CA00D CA00DCO CA00PD ,8 / 0,9 / 2,0 / 0, ,8 / 1,0 / 2,0 / 1,0 97/ /119 CA3600D CA3600DCO CA3600PD ,8 / 0,9 / 2,0 / 0, ,8 / 1,0 / 2,0 / 1,0 128/ / /129 CA4000D CA4000PD / / ,0 / 0,8 / 2,1 / 1,0 2,0 / 1, CA4600D CA4600PD 100 / / ,0 / 0,8 / 2,1 / 1,0 2,0 / 1,0 128/ / ,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 m Rumosz skalny Żwir/piasek Ił 0,4 0,6 CA2500D Glina Warstwa nośna dolna Podbudowa 0,4 0,5 0,45 CA2500PD Rumosz skalny Żwir/piasek Ił Glina Warstwa nośna dolna Podbudowa 0 0,25 0 0,25 0,50 0,50 0,45 0,45 0,55 0,5 0,45 0,5 0,75 0,75 0,6 0,65 0,75 0,55 1,00 1,25 1,50 1,2 1,00 1,25 1,50 1,75 2,00 1,75 2,00 1,65 m CA00D CA00PD m CA4000D CA4000PD Rumosz skalny Żwir/piasek Ił Glina Warstwa nośna dolna Podbudowa

12 Zrównoważona Droga Zrównoważony rozwój, to w firmie Dynapac nie tylko idea. To kluczowa wartość, która widoczna jest w naszym sposobie zarządzaniu korporacją, procesach produkcyjnych i kontroli jakości, jakiej poddajemy każdą maszynę Dynapac. Nasze zaangażowanie w trwałe rezultaty nie ustaje przez cały cykl życia naszych urządzeń począwszy od rozwoju produktu, poprzez zaopatrzenie i proces produkcyjny, aż do eksploatacji sprzętu oraz oferty usług serwisowych. A co najważniejsze, jest to obietnica, którą składamy naszym klientom i społecznościom, w których mieszkamy i pracujemy: nieustannie opracowywać nowatorskie produkty i rozwiązania, które przyczynią się do wzmocnienia infrastruktury i zrównoważonego środowiska. W firmie Dynapac zrównoważona przyszłość, rozpoczyna się dziś. Osiągamy trwałe rezultaty Poprzez nasze maszyny, wiedzę fachową i wsparcie, przyczyniamy się do osiągania trwałych rezultatów opłacalnych dla naszych klientów i innych partnerów biznesowych. q Stawiamy na jakość Dokładamy starań, aby od samego początku robić rzeczy właściwie i według odpowiednich priorytetów, lokować nasze zasoby tam, gdzie mogą tworzyć największe korzyści i zwroty z inwestycji. q Bierzemy odpowiedzialność Jesteśmy odpowiedzialni za społeczeństwo, środowisko, etykę i finanse. Jako część Atlas Copco Group, naszym celem jest zapewnienie wymiernych, stałych rezultatów poprzez odpowiedzialne wykorzystanie zasobów ludzkich, naturalnych i finansowych. q We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines. The above information is a general description only, is not guaranteed and contains no warranties of any kind. PMI , August 2012
