PREZENTACJA. Rozproszone systemy bezpieczeństwa na przykładzie Elektrowni Wiatrowych. Przygotował : Tomasz Górski

Transkrypt

1 PREZENTACJA Rozproszone systemy bezpieczeństwa na przykładzie Elektrowni Wiatrowych Przygotował : Tomasz Górski

2 Dobór podstawowych technologii, docelowy rozmiar elektrowni : SSWiN Galaxy Dimension 520 V central CCTV 1000 kamer IP, w tym 500 bullet BRICKCOM oraz 500 fisheye INDIGO VISION SKD 500 PRO32IC oraz 500 PRO32R2 Honeywell LANRING 500 2G-2S.1.4.F-BOX PoE+/PoE++ METEL SOFT AXXON INTELLECT 1000 licencji kamer SW-INP-CAM-RTL, 2xAPI WPP4API, R056, R058, 2xWINPAK WPS4, 10x licencja serwerowa SW-INP-SRV-RTL, 2x licencja stacji klienckiej SW-INP-RCL-RTL, 12 licencji GD520 SW-INP-SRV-RTL. PC serwery + stacje klienckie ACTINA SOLAR SuperMicro.

3 Charakter konstrukcji wieży pod kątem wyposażenia ZSB: Winda B5 Czytnik PIR/AM SAP Fisheye 1xIS3016A 1xSAP ECO 1xPIR/MW AQUARIUS 2xPRB-7C-TG 1xRS007 1xBX720 1xOB-300Np-Star-KIT PIR/MW Kon 2400mm Czytnik Bullet

4 Podsumowanie ilościowe projektu elementy aktywne systemu SECURITY: 500 x czujka ruchu PIR/AM IS3016A Honeywell 500 x zewnętrza czujka ruchu PIR/MW AQUARIUS Cias 1000 x czytnik zbliżeniowy PRB-7C-TG IDESCO 500 x 12VDC czujka dymu ECO Honeywell 500 x czujka kontaktronowa z pancerzem osłonowym RS007 CQR 500 x kamera Fisheye BX720 IndigoVision 500 x kamera bullet OB-300Np Brickcom

5 Dobór technologii SKD - uzasadnienie: Winpak PRO32IC PRO32R2 PRO32R2 TCP/IP Max 16 PRO32IC PRO32R2 PRO32R2 TCP/IP Max 16 Switch PRO32IC PRO32R2 PRO32R2 TCP/IP Max 16 PRO32IC PRO32R2 PRO32R2 TCP/IP Max 16 Max 255 Ilość użytkowników Ilość zdarzeń Ilość czytników 8 160

6 Dobór technologii SSWIN - uzasadnienie: Na każdej magistrali max. 32 moduły rozszerzeń (RIO, DCM, Micro Max, Moduły komunikacyjne, RF Portal) Cztery magistrale 9600 bitów/s Płyta główna centrali pierwszym elementem łańcucha magistrali Magistrala zakończona terminatorem rezystorem Magistrala realizowana poprzez ekranowaną skrętkę kategorii 3 CAB4TP/0,50 lub CAB4TP/0,75

7 Dobór technologii SSWIN - uzasadnienie: Łączenie na każdym podwójnym łańcuchu magistrali max. 32 moduły rozszerzeń (RIO, DCM, MicroMax, Moduły komunikacyjne, RF Portal) LK5 LK3 LK1 LK2 Osiem magistral 9600 bitów/s Płyta główna centrali pierwszym elementem łańcucha magistrali Magistrala z dwóch stron zakończona terminatorem rezystorem Magistrala realizowana poprzez ekranowaną skrętkę kategorii 3 CAB4TP/0,50 lub CAB4TP/0,75

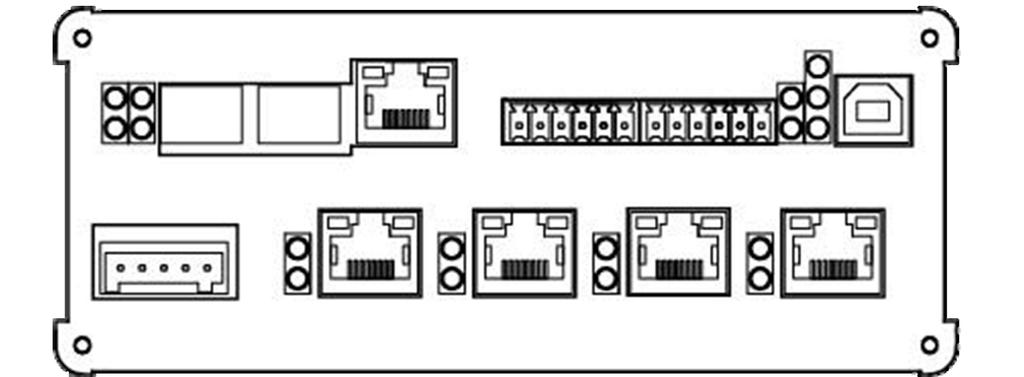

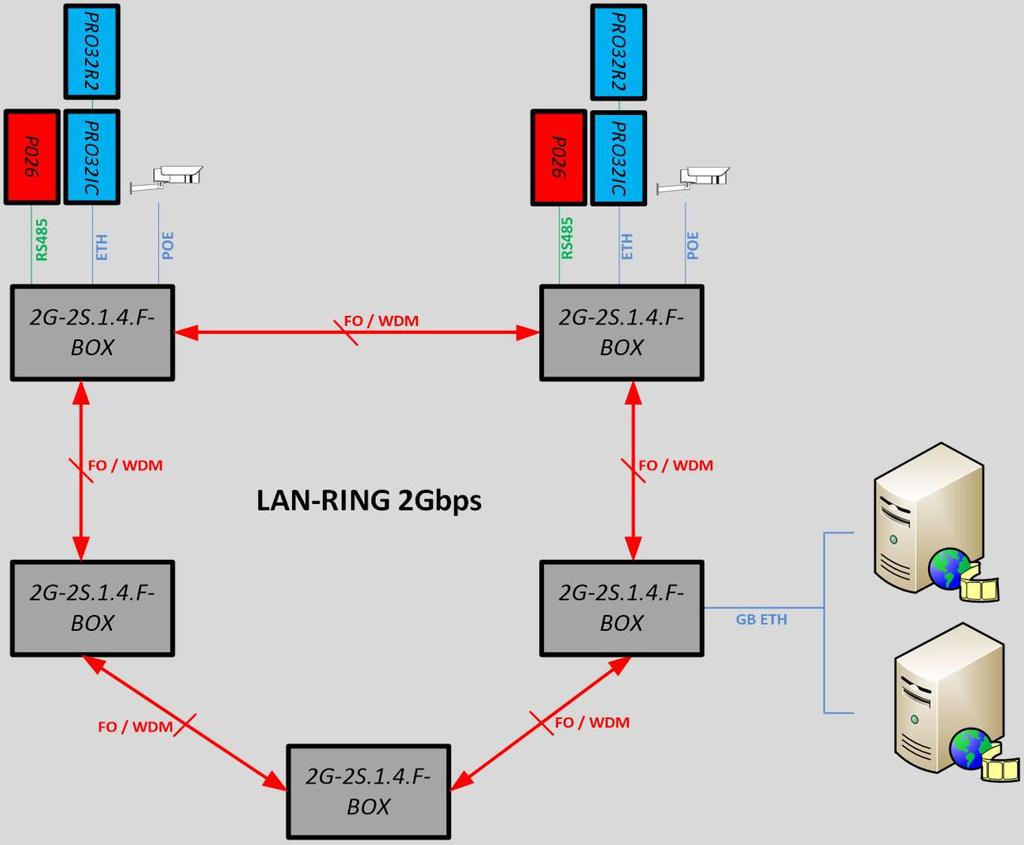

8 Elementy systemu transmisji danych - niezawodność. 2G-2S.1.4.F-BOX PoE+/PoE++ METEL 2 x porty SFP (Tx/Rx) 4 x porty POE Ochrona PP 2 x port 1 x port Gigabit Ethernet LAN-RING 2Gbps 2G-2S.1.4.F-BOX PoE+/PoE++ METEL 2G-2S.1.4.F-BOX PoE+/PoE++ METEL

9 Charakter topograficzny elektrowni wiatrowych struktura sieci LAN RING METEL - 36 gałęzi FO, 36x (STAT 500 wież / 14 RIO) klawiatury - (STAT 2W)

10 Struktura magistrali, sieci TCP/IP CCTV, sieci TCP/IP SKD

11 Diagnostyka LAN RING

12 Sieciowanie central GD, wykorzystanie 3 x

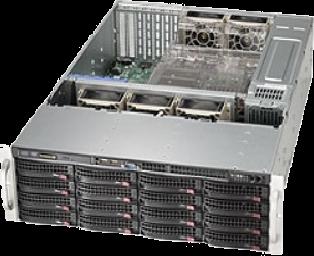

13 Redundantny dysk systemowy SDD dotyczy serwerów AXXON INTELLECT Specyfikacja ACTINA SOLAR: - Obudowa RACK 3U, HDD 16x3,5" Hot-Swap, 2x1000W - Procesor Intel Xeon E v4; 8 rdzeni, 2,1GHz, 20MB cache - 32GB RAM; Pamięć DDR4 ECC 2133MHz Registered - 11x Dysk Twardy 4 TB SATA 6G, 7200rpm, 3,5" Enterprise (40TB RAID-5) - 2x DYSK SSD INTEL DC S GB 2,5"; SATA 6G; 70 TBW / 0.3 DWPD (RAID-1) - Microsoft Windows Server 2016 Essentials 64Bit Polish 1-2CPU OEM - Gwarancja 3 lata, Serwis on-site 24/48h w dni robocze - Pozostawianie uszkodzonych nośników danych u klienta (gwarancja do 3 lat)

14 Redundantny serwer archiwum video rozważania. Przypadek - redundancja 3 serwerów głównych na jednym serwerze zapasowych, przejmującym automatycznie rolę serwera głównego, który uległ awarii, na czas naprawy. 3 serwery główne archiwizują po +/- 100 kamer IP każdy plus obsługa SSWiN Honeywell Galaxy i SKD Honeywell PRO3200.

15 Redundantny serwer archiwum video rozważania. Specyfikacja: - Obudowa RACK 3U, HDD 16x3,5" Hot-Swap, 2x1000W - Procesor Intel Xeon E v4; 8 rdzeni, 2,1GHz, 20MB cache - 32GB RAM; Pamięć DDR4 ECC 2133MHz Registered - 11x Dysk Twardy 4 TB SATA 6G, 7200rpm, 3,5" Enterprise (40TB RAID-5) - 2x DYSK SSD INTEL DC S GB 2,5"; SATA 6G; 70 TBW / 0.3 DWPD (RAID-1) - Microsoft Windows Server 2016 Essentials 64Bit Polish 1-2CPU OEM - Gwarancja 3 lata, Serwis on-site 24/48h w dni robocze - Pozostawianie uszkodzonych nośników danych u klienta (gwarancja do 3 lat)

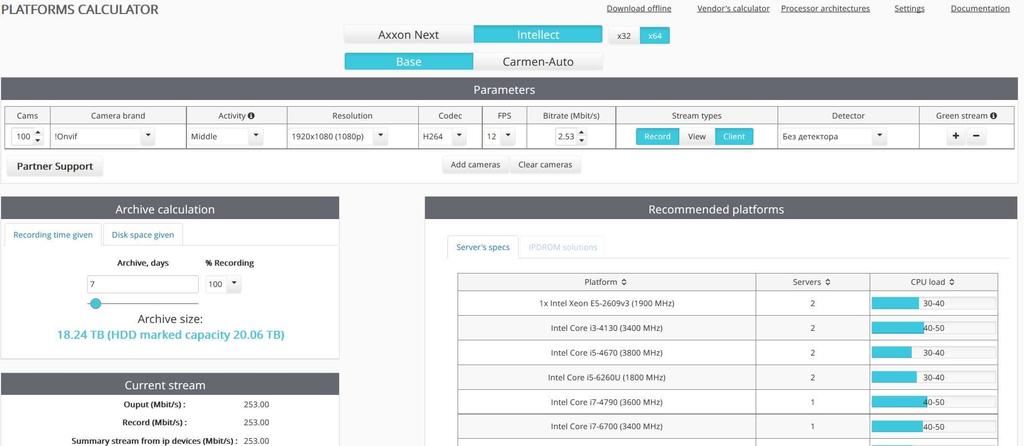

16 Redundantny serwer archiwum video rozważania. Parametry serwera redundantnego (1szt.)

17 Redundantny serwer archiwum video rozważania. Wymagane licencje Axxon Intellect: 4x SW-INP-SRV-RTL - Pozwala na uruchomienie systemu Intellect na jednym serwerze. 3x SW-INP-FSL-RTL - Pozwala automatycznie uruchamiać serwer zapasowy w przypadku awarii podstawowego. Wymagana jest dla każdego serwera w grupie. + licencje integrujące systemy SSWiN, SKD, CCTV

18 Zakończenie Podsumowanie - Zysk. 1. Zwiększenie niezawodności rozwiązania na skutek zastosowania centrali SSWIN z wieloma (3/4) magistralami GALAXY DIMENSION GD Zwiększenie niezawodności rozwiązania na skutek zastosowania systemu SKD PRO3200 z wykorzystaniem wielu bram TCP/IP PRO3200IC. Pełna samodzielność w działaniu każdej z wież nawet po utracie komunikacji z GPZ / Serwer. 3. Zwiększenie niezawodności rozwiązania na skutek zastosowania technologii LAN-RING WDM oraz jego graficznej diagnostyki. 4. Zwiększenie niezawodności na skutek zastosowania dwóch dysków systemowych RAID 1 5. Zwiększenie niezawodności na skutek redundancji archiwum VIDEO serwer redundantny RAID 5 na czas naprawy, maksymalnie 7dni. On-site 24/48h w dni robocze. 6. Zwiększenie bezpieczeństwa archiwum inwestora poprzez zastosowanie dysków z gwarancją braku potrzeby zwrotu po jego uszkodzeniu.

19 Dziękuję za uwagę
