1 ALMAKO SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH dla zamówienia pn. PRZEBUDOWA DROGI GMINNEJ NR C SZYMBORNO-BĄGART 20 września 2015 r.

2 SPIS SPECYFIKACJI PRZEBUDOWA DROGI GMINNEJ NR C...1 SZYMBORNO-BĄGART...1 SPIS SPECYFIKACJI...2 D Wymagania ogólne...3 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH D PRZEŚWIETLANIE KORON DRZEW D KORYTOWANIE, PROFILOWANIE ORAZ ZAGĘSZCZENIE PODŁOŻA D OCZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH D a NAWIERZCHNIA GRUZU BETONOWEGO I POSPÓŁKI D A. WARSTWA ŚCIERALNA Z BETONU ASFLATOWEGO WG WT 1 I WT D B. WARSTWA WIĄŻĄCA I WYRÓWNAWCZA Z BETONU ASFLATOWEGO WG WT 1 I WT D FREZOWANIE NAWIERZCHNI ASFALTOWYCH NA ZIMNO D PLANTOWANIE TERENU D B OZNAKOWANIE PIONOWE ZNAK D6 SOLARNY D OZNAKOWANIE POZIOME CIENKOWARSTWOWE

3 D Wymagania ogólne 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania ogólne dotyczące wykonania i odbioru robót małej architektury związanych z zadaniem pn. PRZEBUDOWA DROGI GMINNEJ NR C SZYMBORNO-BĄGART Zakres stosowania SST Specyfikacja techniczna jest stosowana, jako dokument w postępowaniu przetargowych i przy realizacji umowy na roboty związane z wykonaniem zadania wymienionego w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót objętych szczegółowymi specyfikacjami technicznymi dla poszczególnych asortymentów robót drogowych. 1. ROBOTY DROGOWE CPV Roboty pomiarowe - Odtworzenie i wyznaczenie osi punktów wysokościowych w terenie równinnym CPV Roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym km 2,551 Inwentaryzacja geodyzyjna km 2, Roboty ziemne - korytowanie CPV Koryta o głębokości 10cm wykonywane mechanicznie w gruncie kategorii II-VI m Roboty ziemne wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,60m3 w ziemi kategorii I-III uprzednio zmagazynowanej w hałdach z transportem m3 893 urobku samochodami samowyładowczymi 5-10t na odległość 1km Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1km odległości transportu ponad 1km samochodami samowyładowczymi gruntu kategorii I-IV po m3 893 terenie lub drogach gruntowych Profilowanie mechaniczne podłoża pod warstwy konstrukcyjne nawierzchni w gruncie kategorii II-VI m Nawierzchnia CPV Roboty remontowe z wywozem materiału z rozbiórki na odległość do 1km - frezowanie nawierzchni bitumicznej o grubości 3cm - Frezowanie luźnychspękanych m fragmentów jezdni ( 25%) grub. 3 cm Mechaniczne oczyszczenie nawierzchni ulepszonej z bitumu m Skropienie nawierzchni asfaltem m

4 Uzupełnienie po frezowaniu masą bitumiczną ( remont cząstkowy) standard I, grub. warstwy po zagęszczeniu 3 cm, transport mieszanki samochodami m samowyładowczymi 5-10 t Nawierzchnia z mieszanek mineralno-bitumicznych z przewozem samochodem 5-10t - dodatek za każdy dalszy 1km przewozu mieszanki ponad 5km (Krotność= 10) t 231,03 Skropienie nawierzchni asfaltem m Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa wiążąca o grubości po zagęszczeniu 5cm m Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa ścieralna o grubości po zagęszczeniu 4cm m Umocnienie pobocza CPV Profilowanie i zagęszczanie poboczy, grunt kat. III m Nawierzchnia z gruzu betonowego i pospółki m Organizacja ruchu CPV Oznakowanie poziome - malowanie farbą akrylową m2 7 Słupki do znaków drogowych z rur stalowych szt 2 Tablice znaków pionowych ( A-6, aktywne przejście dla pieszych zasilane solarnie ) szt Roboty wykończeniowe CPV Plantowanie ręczne powierzchni gruntu rodzimego kat. III ( wykonanie rowu ) m Prześwietlanie konarów drzew do wys. 4,5m wraz z wywiezieniem ścinek i uporządkowaniem terenu szt Określenia podstawowe Użyte w SST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: 1) Budowla drogowa - obiekt budowlany, niebędący budynkiem, stanowiący całość techniczno-użytkową - drogę 2) Chodnik - wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych. 3) Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu. 4) Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony pieczęcią organu wydającego, wydany zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych, służący do notowania zdarzeń i okoliczności zachodzących w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem/ Kierownikiem projektu, Wykonawcą i projektantem. 5) Inżynier/Kierownik projektu osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiającego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem. 6) Jezdnia - część korony drogi przeznaczona do ruchu pojazdów. 7) Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu. 8) Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami. 9) Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połączenia. 10) Koryto - element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni. 11) Książka obmiarów - zeszyt z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. 12) Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi. 13) Nawierzchnia - warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. 4

5 14) Warstwa ścieralna - górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. 15) Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. 16) Warstwa odsączająca - warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni. 17) Niweleta - wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi. 18) Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. 19) Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i związanych z nią urządzeń oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze. 20) Podłoże nawierzchni - grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania. 21) Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej. 22) Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłużnym) istniejącego połączenia. 23) Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurociąg, kanał, ciąg pieszy lub rowerowy itp. 24) Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót. 25) Rekultywacja - roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego. 26) Ślepy kosztorys - wykaz robót z podaniem ich ilości (przedmiarem) w kolejności technologicznej ich wykonania. 27) Teren budowy - teren udostępniony przez Zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie, jako tworzące część terenu budowy. 28) Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego pełnienia funkcji techniczno-użytkowych Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny, za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, SST Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy oraz reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia i dokumenty, które stanowią przetargową dokumentację projektową oraz dokumentację wykonawczą (techniczną) i zostaną przekazane Wykonawcy. 5

6 Zgodność robót z dokumentacją projektową i SST Dokumentacja projektowa, SST i wszystkie dodatkowe dokumenty przekazane Wykonawcy stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ). Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inwestora, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbieżności, wymiary podane na piśmie są ważniejsze od wymiarów określonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i SST. Dane określone w dokumentacji projektowej i w SST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub SST i wpłynie to na niezadowalającą, jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy A) Budowa pod ruchem Wykonawca jest zobowiązany do utrzymania ruchu publicznego oraz utrzymania istniejących obiektów (jezdnie, ścieżki rowerowe, ciągi piesze, znaki drogowe, bariery ochronne, urządzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, aż do zakończenia i odbioru ostatecznego robót. Przed przystąpieniem do robót Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, uzgodniony z odpowiednim zarządem drogi i organem zarządzającym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zależności od potrzeb i postępu robót projekt organizacji ruchu powinien być na bieżąco aktualizowany przez Wykonawcę. Każda zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga każdorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały, itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Wszystkie znaki, zapory i inne urządzenia zabezpieczające będą akceptowane przez Inżyniera/Kierownika projektu. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową. B) Roboty o charakterze inwestycyjnym 6

7 Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. W miejscach przylegających do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyraźnie oznakuje teren budowy, w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujących przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: Utrzymywać teren budowy i wykopy w stanie bez wody stojącej, Podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: Lokalizację baz, składowisk i dróg dojazdowych, Środki ostrożności i zabezpieczenia przed: Zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, Możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać, wymagany na podstawie odpowiednich przepisów sprawny sprzęt przeciwpożarowy w maszynach i pojazdach. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym, jako rezultat realizacji robót albo przez personel Wykonawcy Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. 7

8 Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inżyniera/Kierownika projektu i władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inżyniera/Kierownika projektu i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. Wykonawca będzie realizować roboty w sposób powodujący minimalne niedogodności dla mieszkańców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w sąsiedztwie budowy, spowodowane jego działalnością. Inżynier/Kierownik projektu będzie na bieżąco informowany o wszystkich umowach zawartych pomiędzy Wykonawcą a właścicielami nieruchomości i dotyczących korzystania z własności i dróg wewnętrznych. Jednakże, ani Inżynier/Kierownik projektu ani Zamawiający nie będzie ingerował w takie porozumienia, o ile nie będą one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obciążeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposażenia na i z terenu robót. Wykonawca uzyska wszelkie niezbędne zezwolenia i uzgodnienia od właściwych władz, co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o każdym takim przewozie będzie powiadamiał Inżyniera/Kierownika projektu. Inżynier/Kierownik projektu może polecić, aby pojazdy niespełniające tych warunków zostały usunięte z terenu budowy. Pojazdy powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie terenu budowy i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inżyniera/Kierownika projektu Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Inżyniera/Kierownika projektu. 8

9 Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inżyniera/Kierownika projektu powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń użytych lub związanych z wykonywaniem robót i w sposób ciągły będzie informować Inżyniera/Kierownika projektu o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inżyniera/Kierownika projektu Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku, gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być również stosowane inne odpowiednie normy zapewniające równy lub wyższy poziom wykonania niż powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inżyniera/Kierownika projektu. Różnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłożone Inżynierowi/Kierownikowi projektu do zatwierdzenia. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, szczegółowe informacje dotyczące proponowanego źródła zamawiania jak również odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. 9

10 2.2. Materiały nieodpowiadające wymaganiom Materiały nieodpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy i złożone w miejscu wskazanym przez Inżyniera/Kierownika projektu. Jeśli Inżynier/Kierownik projektu zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te, dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartościowany (skorygowany) przez Inżyniera/Kierownika projektu. Każdy rodzaj robót, w którym znajdują się niezbadane i niezaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem, usunięciem i niezapłaceniem 2.3. Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one użyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją, jakość i właściwości i były dostępne do kontroli przez Inżyniera/Kierownika projektu. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inżynierem/Kierownikiem projektu lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę i zaakceptowanych przez Inżyniera/Kierownika projektu. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST lub projekcie organizacji robót, zaakceptowanym przez Inżyniera/Kierownika projektu; w przypadku braku ustaleń w wymienionych wyżej dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera/Kierownika projektu. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inżyniera/Kierownika projektu. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia niegwarantujące zachowania warunków umowy, zostaną przez Inżyniera/Kierownika projektu zdyskwalifikowane i niedopuszczone do robót. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie, na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inżyniera/Kierownika projektu, w terminie przewidzianym umową. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych 10

11 parametrów technicznych. Środki transportu niespełniające tych warunków mogą być dopuszczone przez Inżyniera/Kierownika projektu, pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami SST, PZJ, projektem organizacji robót opracowanym przez Wykonawcę oraz poleceniami Inżyniera/Kierownika projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inżyniera/Kierownika projektu. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, usunięte przez Wykonawcę na własny koszt, z wyjątkiem, kiedy dany błąd okaże się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Inżyniera/Kierownika projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera/Kierownika projektu nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera/Kierownika projektu dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach określonych w dokumentach umowy, dokumentacji projektowej i w SST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier/Kierownik projektu uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera/Kierownika projektu powinny być wykonywane przez Wykonawcę w czasie określonym przez Inżyniera/Kierownika projektu, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 6. KONTROLA, JAKOŚCI ROBÓT 6.1. Program zapewnienia, jakości Wykonawca jest zobowiązany opracować i przedstawić do akceptacji Inżyniera/Kierownika projektu program zapewnienia, jakości. W programie zapewnienia, jakości Wykonawca powinien określić, zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i plan organizacji robót gwarantujący wykonanie robót zgodnie z dokumentacją projektową, SST oraz ustaleniami. Program zapewnienia, jakości powinien zawierać: a) Część ogólną opisującą: Organizację wykonania robót, w tym terminy i sposób prowadzenia robót, 11

12 Organizację ruchu na budowie wraz z oznakowaniem robót, Sposób zapewnienia bhp., Wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, Wykaz osób odpowiedzialnych, za jakość i terminowość wykonania poszczególnych elementów robót, System (sposób i procedurę) proponowanej kontroli i sterowania, jakością wykonywanych robót, Wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), Sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi/Kierownikowi projektu; B) część szczegółową opisującą dla każdego asortymentu robót: Wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, Rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., Sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, Sposób i procedurę pomiarów i badań, Sposób postępowania z materiałami i robotami nieodpowiadającymi wymaganiom Zasady kontroli, jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną, jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w SST, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier/Kierownik projektu ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier/Kierownik projektu będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. 12

13 Na zlecenie Inżyniera/Kierownika projektu Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości, co, do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera/Kierownika projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera/Kierownika projektu Raporty z badań Wykonawca będzie przekazywać Inżynierowi/Kierownikowi projektu kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia, jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi/Kierownikowi projektu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inżyniera/Kierownika projektu Inżynier/Kierownik projektu jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzielić mu niezbędnej pomocy. Inżynier/Kierownik projektu powinien pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier/Kierownik projektu oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i SST. Może również zlecić, sam lub poprzez Wykonawcę, przeprowadzenie powtórnych lub dodatkowych badań niezależnemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje Inżynier/Kierownik projektu może dopuścić do użycia tylko te materiały, które posiadają: 1. Certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2. Deklarację zgodności lub certyfikat zgodności z: - Polską Normą lub - Aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1 I które spełniają wymogi SST. 13

14 W przypadku materiałów, dla których ww. dokumenty są wymagane przez SST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi/Kierownikowi projektu. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w dzienniku budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera/Kierownika projektu. Do dziennika budowy należy wpisywać w szczególności: 1) Datę przekazania Wykonawcy terenu budowy, 2) Datę przekazania przez Zamawiającego dokumentacji projektowej, 3) Datę uzgodnienia przez Inżyniera/Kierownika projektu programu zapewnienia, jakości i harmonogramów robót, 4) Terminy rozpoczęcia i zakończenia poszczególnych elementów robót, 5) Przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, 6) Uwagi i polecenia Inżyniera/Kierownika projektu, 7) Daty zarządzenia wstrzymania robót, z podaniem powodu, 8) Zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, 9) Wyjaśnienia, uwagi i propozycje Wykonawcy, 10) Stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, 11) Zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, 12) Dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, 13) Dane dotyczące sposobu wykonywania zabezpieczenia robót, 14

15 14) Dane dotyczące, jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, 15) Wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, 16) Inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone Inżynierowi/Kierownikowi projektu do ustosunkowania się. Decyzje Inżyniera/Kierownika projektu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inżyniera/Kierownika projektu do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. (2) Książka obmiarów Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w kosztorysie i wpisuje do książki obmiarów. (3) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w punktach (1) - (2) następujące dokumenty: a) Pozwolenie na realizację zadania budowlanego, b) Protokoły przekazania terenu budowy, c) Umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) Protokoły odbioru robót, e) Protokoły z narad i ustaleń, f) Korespondencję na budowie. (4) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera/Kierownika projektu i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inżyniera/Kierownika projektu o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. 15

16 Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera/Kierownika projektu na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inżyniera/Kierownika projektu Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli SST właściwe dla danych robót nie wymagają tego inaczej, objętości będą wyliczone w m 3, jako długość pomnożona przez średni przekrój Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inżyniera/Kierownika projektu. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie książki obmiarów. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z Inżynierem/Kierownikiem projektu. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym etapom odbioru: a) Odbiorowi robót zanikających i ulegających zakryciu, 16

17 b) Odbiorowi częściowemu, c) Odbiorowi ostatecznemu, d) Odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inżynier/Kierownik projektu. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inżyniera/Kierownika projektu. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inżyniera/Kierownika projektu. Jakość i ilość robót ulegających zakryciu ocenia Inżynier/Kierownik projektu na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, SST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inżynier/Kierownik projektu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera/Kierownika projektu. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inżyniera/Kierownika projektu zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inżyniera/Kierownika projektu i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i SST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. 17

18 W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1) Dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, 2) Szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), 3) Dzienniki budowy i książki obmiarów (oryginały), 4) Wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z SST i ew. PZJ, 5) Deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z SST i ew. PZJ, 6) Opinię technologiczną sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie z SST i PZJ, 7) Rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń, 8) Geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, 9) Kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Szczegółowe zasady rozliczania i płatności za wykonane roboty zostaną określone w umowie zawartej między Zamawiającym a Wykonawcą. 18

19 9.2. Warunki umowy i wymagania ogólne D-M Koszt dostosowania się do wymagań warunków umowy i wymagań ogólnych zawartych w D-M Obejmuje wszystkie warunki określone w ww. dokumentach, a niewyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów i organizacji ruchu obejmuje: A) opracowanie oraz uzgodnienie z Inżynierem/Kierownikiem projektu i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inżynierowi/Kierownikowi projektu i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, B) ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, C) opłaty/dzierżawy terenu, D) przygotowanie terenu, E) konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, tymczasową przebudowę urządzeń obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: a) Oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł, b) Utrzymanie płynności ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: A) usunięcie wbudowanych materiałów i oznakowania, B) doprowadzenie terenu do stanu pierwotnego. 10. PRZEPISY ZWIĄZANE Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). Zarządzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). 19

20 Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami) Informacje podstawowe Wykaz Polskich Norm (PN) i Norm Branżowych (NB) oraz innych przepisów związanych z poszczególnymi rodzajami robót zawierają Szczegółowe Specyfikacje Techniczne (SST) Inne dokumenty Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Z 2003 r. Nr 207, poz z późn. Zmianami). Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. Nr 19 poz. 177 z R.) z późn. Zmianami. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 z R). Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. Nr 204 poz z 2004 r.). Ustawa z dnia 12 września 2002 r. o normalizacji (Dz. U nr 169 poz z R) Ustawa z dnia 13 września 1996 r. o utrzymaniu czystości i porządku w gminach (Dz. U. Nr 132 poz. 622 z R. z późn. Zmianami). Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62 poz. 628 z R. z późn. Zmianami). Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. Nr 62 poz. 627 z R. z późn. Zmianami). Ustawa z dnia 22 stycznia 2000 r. o ogólnym bezpieczeństwie produktów (Dz. U. Nr 15 poz. 179 z 2000 r. z późn. Zmianami). Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. Nr 147, poz z 2002 r. z późn. Zmianami). Rozporządzenie Ministra Infrastruktury z dnia R. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót budowlanych oraz programu funkcjonalno-przestrzennego (Dz. U. Nr 202 poz z R.). Rozporządzenie Ministra Infrastruktury z dnia R. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690 z R.) z późn. Zmianami. Rozporządzenie Ministra Infrastruktury z dnia R. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz z 2003 r.). Rozporządzenie Ministra Infrastruktury z dnia R. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401 z 2003 r.). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia R. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169, poz z 1997 r.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz z R.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie przeciwpożarowego 20

21 zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 121, poz z R.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie wyrobów służących do ochrony przeciwpożarowej, które mogą być wprowadzone do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności (Dz. U. Nr 53 z R.) Rozporządzenie Rady Ministrów w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. Nr 120 poz z R. z późn. Zmianami). Rozporządzenie Ministra Infrastruktury z dnia 14 maja 2004 r. w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu (Dz. U. Nr 130, poz z 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobu deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowanym (Dz. U. Nr 198 poz z 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. Nr 108, poz. 953 z 2002 r. z późn. Zmianami). Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 21

22 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE 22

23 23

24 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : robót odtworzenia trasy i punktów wysokościowych 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkimi czynnościami umożliwiającymi i mającymi na celu: odtworzenie i wyznaczenie osi oraz punktów wysokościowych W zakres robót pomiarowych, związanych z odtworzeniem trasy i punktów wysokościowych wchodzą: Wyznaczenie sytuacyjne i wysokościowe punktów głównych osi trasy i punktów wysokościowych, Uzupełnienie osi trasy dodatkowymi punktami (wyznaczenie osi), Wyznaczenie dodatkowych punktów wysokościowych (reperów roboczych), Wyznaczenie przekrojów poprzecznych, Zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający odszukanie i ewentualne odtworzenie OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne. 24

25 Punkty główne trasy - punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt 2. Rodzaje materiałów Do utrwalenia punktów głównych trasy należy stosować pale drewniane z gwoździem lub prętem stalowym, słupki betonowe albo rury metalowe o długości około 0,50 metra POZYSKIWANIE MATERIAŁÓW MIEJSCOWYCH Wszystkie materiały do wykonania robót określonych w pkt powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych). 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru SPRZĘT POMIAROWY Do odtworzenia sytuacyjnego trasy i punktów wysokościowych należy stosować następujący sprzęt: Teodolity lub tachimetry Niwelatory, Dalmierze, Tyczki, Łaty, Taśmy stalowe, szpilki. Sprzęt stosowany do odtworzenia trasy drogowej i jej punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 25

26 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru ZASADY WYKONYWANIA PRAC POMIAROWYCH Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK (od 1 do 7). Wykonawca powinien przeprowadzić obliczenia i pomiary7 geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien natychmiast poinformować Inżyniera o wszelkich błędach wykrytych w wytyczeniu punktów głównych trasy i (lub) reperów roboczych. Wykonawca powinien sprawdzić czy rzędne terenu określone w dokumentacji projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeżeli Wykonawca stwierdzi, że rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w dokumentacji projektowej, to powinien powiadomić o tym Inżyniera. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inżyniera. Wszystkie roboty dodatkowe, wynikające z różnic rzędnych terenu podanych w dokumentacji projektowej i rzędnych rzeczywistych, akceptowane przez Inżyniera, zostaną wykonane na koszt Zamawiającego Zaniechanie powiadomienia Inżyniera oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe zostaną zniszczone przez Wykonawcę świadomie lub 26

27 wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy SPRAWDZENIE WYZNACZENIA PUNKTÓW GŁÓWNYCH OSI TRASY I PUNKTÓW WYSOKOŚCIOWYCH Punkty wierzchołkowe trasy i inne punkty główne powinny być zastabilizowane w sposób trwały, przy użyciu pali drewnianych lub słupków betonowych, a także dowiązane do punktów pomocniczych, położonych poza granicą robót ziemnych. Maksymalna odległość pomiędzy punktami głównymi na odcinkach prostych nie może przekraczać 500 m. Maksymalna odległość między reperami roboczymi wzdłuż trasy drogowej w terenie płaskim powinna wynosić 500 metrów, natomiast w terenie falistym i górskim powinna być odpowiednio zmniejszona, zależnie od jego konfiguracji. Repery robocze należy założyć poza granicami robót związanych z wykonaniem trasy drogowej i obiektów towarzyszących. Jako repery robocze można wykorzystać punkty stałe na stabilnych, istniejących budowlach wzdłuż trasy drogowej. O ile brak takich punktów, repery robocze należy założyć w postaci słupków betonowych lub grubych kształtowników stalowych, osadzonych w gruncie w sposób wykluczający osiadanie. Rzędne reperów roboczych należy określać z taką dokładnością, aby średni błąd niwelacji po wyrównaniu był mniejszy od 4mm/km, stosując niwelację podwójną w nawiązaniu do reperów państwowych. Repery robocze powinny być wyposażone w dodatkowa oznaczenia, zawierające wyraźne i jednoznaczne określenie nazwy reperu i jego rzędnej ODTWORZENIE OSI TRASY Tyczenie osi trasy należy wykonać w oparciu o dokumentację projektową oraz inne dane geodezyjne, przy wykorzystaniu sieci poligonizacji państwowej albo innej osnowy geodezyjnej, określonej w dokumentacji projektowej. Oś trasy powinna być wyznaczona w punktach głównych i w punktach pośrednich w odległości zależnej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej, niż co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie może być większe niż 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozostałych dróg. Rzędne niwelety punktów osi trasy należy wyznaczyć z dokładnością do 1 cm w stosunku do rzędnych niwelety określonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie należy użyć materiałów* wymienionych w pkt KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne KONTROLA, JAKOŚCI PRAC POMIAROWYCH 27

28 Kontrolę, jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości podanych w kosztorysie ofertowym lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inspektora nadzoru. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. 28

29 Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa Instrukcja techniczna G-l. Geodezyjna osnowa pozioma. GUGiK Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna. GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne. GUGiK Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 29

30 D PRZEŚWIETLANIE KORON DRZEW Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : prześwietlania koron drzew 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne. Bezpieczeństwo i higiena pracy podczas realizacji robót Wykonawca będzie przestrzegać przepisów BHP, a w szczególności Wykonawca ma zadbać, aby pracownicy nie wykonywali robót w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji, urządzeń zlokalizowanych na terenie prowadzonych prac. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania umowy. Środki ochrony roślin - to preparat mieszanina lub roztwór, składające się z dwu lub większej liczby substancji, z których co najmniej jedna jest substancją aktywną, przeznaczone do stosowania jako środek ochrony roślin OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 30

31 Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt Ogólne wymagania dotyczące prac Wykonawca prac jest odpowiedzialny za jakość ich wykonania oraz za zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektora Nadzoru. Wykonawca zastosuje właściwą technologię robót, zgodną z zasadami współczesnej wiedzy technicznej, ze sztuką ogrodniczą, obowiązującymi przepisami, normami oraz z zasadami BHP. Wykonawca zapewni stosowanie odpowiedniego sprzętu (np. podnośnika koszowego, drabin, sprzętu wspinaczkowego itp.) w pracach, w których wymaga tego technologia prac. Wykonawca zrealizuje prace w terminach i zakresie podanym przez Zamawiającego zgodnie z podanym Zamawiającemu harmonogramem realizacji prac (po podpisaniu umowy). Wykonawca oznakuje i zabezpieczy przed dostępem osób trzecich miejsca wykonywania prac. Wykonawca uzyska wymagane uzgodnienia odnośnie sposobu i czasokresu przeprowadzenia prac w obrębie linii napowietrznych i podziemnego uzbrojenia terenu z właścicielami tych urządzeń. Wykonawca zastosuje się do ich zaleceń. Opłaty za uzgodnienia i ewentualne wyłączenia poniesie Wykonawca. Wykonawca, na koszt własny, zagospodaruje wszelkie powstałe odpady zgodnie z ustawą z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. z 2001 r. Nr 62, poz. 628 z późniejszymi zmianami) Ogólne wymagania dotyczące kwalifikacji pracowników 1. Zamawiający zastrzega sobie możliwość wykonania kontroli polegającej na sprawdzeniu osób realizujących zamówienie z wykazem osób przewidzianych do realizacji zamówienia zawartym w ofercie. 2. W przypadku osób wykonujących czynności przy realizacji zamówienia, a nie posiadających właściwych uprawnień IN może wstrzymać realizację prac. 3. W przypadku realizacji zamówienia przez osoby nie wymienione w wykazie osób przewidzianych do realizacji zamówienia zawartych w ofercie IN może wstrzymać prace, chyba że z wyjaśnień wynika że są to zdarzenia obiektywne i niezależne od Wykonawcy. 4. Wykonawca dostarczy Zamawiającemu kopie dokumentów potwierdzających posiadanie stosownych uprawnień, tam gdzie jest ono wymagane przepisami Szczegółowe wymagania dotyczące kwalifikacji pracowników 1. Osoba nadzorująca całość zadania powinna mieć ukończony kurs na pełnienie funkcji inspektora nadzoru przy pielęgnacji i ochronie drzew. 2. Osoba kierująca grupą pracowników powinna mieć ukończony kurs z zakresu leczenia i pielęgnacji drzew ozdobnych. 3. Osoby pracujące pilarkami spalinowymi muszą posiadać zaświadczenie o ukończeniu kursu obsługi pilarek spalinowych. 4. Osoby pracujące na linach w koronach drzew muszą posiadać zaświadczenie o ukończeniu kursu pielęgnacji i usuwania drzew technikami alpinistycznymi. 5. Operatorzy wysięgników koszowych muszą posiadać aktualne uprawnienie do obsługi wysięgnika koszowego wydane przez Urząd Dozoru Technicznego. 31

32 6. Osoby pracujące na wysokości muszą posiadać aktualne zaświadczenie lekarskie o braku przeciwwskazań do pracy na wysokości 2. MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt 2. Środki ochrony roślin Do stosowania mogą być dopuszczone tylko te środki ochrony roślin, które przy prawidłowym stosowaniu, zgodnie z ich przeznaczeniem, nie stanowią zagrożenia dla zdrowia człowieka, zwierząt lub środowiska, a w szczególności środki ochrony roślin, które nie zawierają substancji aktywnych stwarzających takie zagrożenie i posiadają zezwolenie na dopuszczenie środka ochrony roślin do obrotu 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru Wymagania szczegółowe Wysięgniki koszowe muszą posiadać aktualne decyzje Urzędu Dozoru Technicznego o dopuszczeniu wysięgników koszowych do pracy Sprzęt stosowany do prac w drzewostanie Wykonawca przystępujący do prac pielęgnacyjnych drzewostanu powinien wykazać się możliwością korzystania z następującego sprzętu: łopaty, grabie, taczki, sekatory i noże, pilarki łańcuchowe, podkrzesywarki łańcuchowe, sprzęt wspinaczkowy, podnośniki koszowe, rębaki (rozdrabniacz), samochody o ładowności do 5 ton. 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. 32

33 Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 5. WYKONYWANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru Wymagania ogólne Cięcie koron drzew musi uwzględniać cechy poszczególnych gatunków roślin m.in. sposób wzrostu, rozgałęzienie i zagęszczenie gałęzi, konstrukcję korony drzewa. Przy wykonywaniu cięć korony należy pamiętać, aby uzyskana forma nie odbiegała od pokroju typowego dla danego gatunku. Powierzchnię cięcia grubszych gałęzi i konarów drzew należy zabezpieczyć preparatem specjalistycznym do zabezpieczania ran. Po wykonaniu prac teren wokół należy uporządkować (każdego dnia), a powstałe z cięć grubizny, gałęzie i zrębki wywieźć z terenu prowadzonych prac Wymagania dotyczące prześwietlania koron drzew 1. Cięcia pielęgnacyjne drzew - usunięcie suchych i połamanych gałęzi wraz z jednoczesnym wykonaniem skrajni - usunięciem gałęzi z pni z nadaniem właściwego kształtu 2. Cięcia techniczne drzew - usuwanie gałęzi wrastających lub dorastających do napowietrznych linii energetycznych i telekomunikacyjnych, budynków, nad pasem jezdni i chodnika (do wys. 4,5 m nad jezdnią dróg i 2,20 m nad chodnikami - skrajnia), przy znakach drogowych i latarniach ulicznych, ograniczających widoczność na skrzyżowaniu dróg Wymagania dotyczące usuwania drzew Ścinanie drzew z frezowaniem pni na głębokość poniżej 20 cm polega na odcięciu piłą mechaniczną gałęzi, konarów i części pnia oraz opuszczeniu ich na linach, następnie sfrezowowaniu pnia 20 cm poniżej poziomu gruntu, przewróceniu reszty pnia przy użyciu liny, pocięciu pni na odcinki dogodne do transportu i wywóz, ułożeniu gałęzi i konarów w stosy i wywóz uprzątnięciu terenu i wywóz pni, konarów i gałęzi na bieżąco, zasypaniu dołu dostarczoną przez Wykonawcę ziemią urodzajną do poziomu gruntu, zagrabieniu jej, ubiciu i wyrównaniu zasypanego dołu, wysianiu trawy oraz uporządkowaniu terenu wokół. 33

34 Ścinanie drzew z karczowaniem korzeni, polega na odcięciu piłą mechaniczną gałęzi, konarów i części pnia oraz opuszczeniu ich na linach, następnie odkopaniu korzeni, obcięciu i usunięciu korzeni, przewróceniu reszty pnia przy użyciu liny, pocięciu pni na odcinki dogodne do transportu i wywóz, ułożeniu gałęzi i konarów w stosy i wywóz, zasypaniu dołu dostarczoną przez Wykonawcę ziemią urodzajną, zagrabieniu jej, ubiciu i wyrównaniu zasypanego dołu wysianiu trawy oraz uporządkowaniu terenu wokół. Ścinanie drzew w niektórych przypadkach należy wykonywać metodą alpinistyczną Wymagania dotyczące środków ochrony roślin do zabezpieczania ran Rodzaj środka musi uzyskać akceptację Inspektora Nadzoru. Środki zabezpieczania ran należy używać zgodnie z zaleceniami producenta oraz Instytutu Ochrony Roślin. 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne. Kontrola robót podczas prześwietlania i usuwania drzew: prawidłowego cięcia drzew (prześwietlanie), zabezpieczenia miejsc po cięciach (prześwietlanie), zastosowania odpowiedniej technologii, stosowania odpowiedniego sprzętu, organizacji ruchu drogowego, zabezpieczenia stanowiska pracy, uporządkowania miejsca wykonania prac. 7. OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. Odbiór końcowy nastąpi po wykonaniu całości zamówienia. Podstawowym dokumentem do dokonania odbioru jest protokół końcowy, sporządzony wg wzoru ustalonego przez Zamawiającego. 34

35 Odbioru robót związanych z usuwaniem i pielęgnacją drzewostanów dokonuje Inspektor Nadzoru po zgłoszeniu robót do odbioru przez Wykonawcę. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru Terenów Zieleni. 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY 1. Rozporządzenie Ministra Środowiska z dnia 24 sierpnia 2006 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu niektórych prac z zakresu gospodarki leśnej. 2. Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. 3. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 5. Ustawa Kodeks Pracy z dnia 26 czerwca 1974 r. 6. Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 30 maja 1996 r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie Pracy. 35

36 7. Ustawa Prawo z dnia 20 czerwca 1997 r. o Ruchu Drogowym. 8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 18 lipca 2008 r. w sprawie kierowania ruchem drogowym. 9. Ustawa z dnia 21 grudnia 2000 r. o Dozorze Technicznym. 10. Rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu. 11. Rozporządzenie Ministra Gospodarki z dnia 18 lipca 2001 r. w sprawie trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych. 12. Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 roku w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem. 13. Ustawa z dnia 18 grudnia 2003 roku o ochronie roślin. 14. Rozporządzenie Ministra Kultury i Dziedzictwa Narodowego z dnia 27 lipca 2011 r. w sprawie prowadzenia prac konserwatorskich, prac restauratorskich, robót budowlanych, badań konserwatorskich, badań archeologicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 36

37 D KORYTOWANIE, PROFILOWANIE ORAZ ZAGĘSZCZENIE PODŁOŻA Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : korytowania, profilowania oraz zagęszczania podłoża 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem. W zakres tych robót wchodzą: Korytowanie pod nawierzchnie Profilowanie i zagęszczanie podłoża 1.4. OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt

38 2. MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt POZYSKIWANIE MATERIAŁÓW MIEJSCOWYCH Wszystkie materiały do wykonania robót określonych w pkt powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych). 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru SPRZĘT DO WYKONANIA ROBÓT Wykonawca przystępujący do wykonania koryta i profilowania podłoża powinien wykazać się możliwością korzystania z następującego sprzętu: Równiarek lub spycharek uniwersalnych z ukośnie ustawianym lemieszem; Inżynier może dopuścić wykonanie koryta i profilowanie podłoża z zastosowaniem spycharki z lemieszem ustawionym prostopadle do kierunku pracy maszyny, Koparek z czerpakami profilowymi (przy wykonywaniu wąskich koryt), Walców statycznych, wibracyjnych lub płyt wibracyjnych. 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, 38

39 wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru Warunki przystąpienia do robót Wykonawca powinien przystąpić do wykonania konta oraz profilowania i zagęszczenia podłoża bezpośrednio przed rozpoczęciem robót związanych z wykonaniem warstw nawierzchni. Wcześniejsze przystąpienie do wykonania koryta oraz profilowania i zagęszczania podłoża, jest możliwe wyłącznie za zgodą Inżyniera, w korzystnych warunkach atmosferycznych. W wykonanym korycie oraz po wyprofilowanym i zagęszczonym podłożu nie może odbywać się ruch budowlany, niezwiązany bezpośrednio z wykonaniem pierwszej warstwy nawierzchni Wykonanie koryta Paliki lub szpilki do prawidłowego ukształtowania konta w planie i profilu powinny być wcześniej przygotowane. Paliki lub szpilki należy ustawiać w osi drogi i w rzędach równoległych do osi drogi lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych, niż co 10 metrów. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Konto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie maszyn, na przykład na poszerzeniach lub w przypadku robót o małym zakresie. Sposób wykonania musi być zaakceptowany przez Inżyniera. Grunt odspojony w czasie wykonywania konta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej i SST, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane przez Inżyniera. Profilowanie i zagęszczenie podłoża należy wykonać zgodnie z zasadami określonymi w pkt Profilowanie i zagęszczanie podłoża Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były, o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania. Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wartości wskaźnika zagęszczenia, określonych w tablicy 1. 39

40 Do profilowania podłoża należy stosować równiarki. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania. Zagęszczanie podłoża należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od podanego w tablicy 1. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ [5]. W przypadku, gdy gruboziarnisty materiał tworzący podłoże uniemożliwia przeprowadzenie badania zagęszczenia, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia podłoża według BN-64/ [3]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% Utrzymanie koryta oraz wyprofilowanego i zagęszczonego podłoża Podłoże (koryto) po wyprofilowaniu i zagęszczeniu powinno być utrzymywane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania warstw nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli wyprofilowane i zagęszczone podłoże uległo nadmiernemu zawilgoceniu, to do układania kolejnej warstwy można przystąpić dopiero po jego naturalnym osuszeniu. Po osuszeniu podłoża Inżynier oceni jego stan i ewentualnie zaleci wykonanie niezbędnych napraw. Jeżeli zawilgocenie nastąpiło wskutek zaniedbania Wykonawcy, to naprawę wykona on na własny koszt. 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów 40

41 Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia koryta i wyprofilowanego podłoża podaje tablica Szerokość koryta (profilowanego podłoża) Szerokość koryta i profilowanego podłoża nie może różnić się od szerokości projektowanej o więcej niż +10 cm i -5 cm Równość koryta (profilowanego podłoża) Nierówności podłużne koryta i profilowanego podłoża należy mierzyć 4-metrową łatą zgodnie z normą BN-68/ [4]. Nierówności poprzeczne należy mierzyć 4-metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne koryta i profilowanego podłoża powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5% Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi koryta lub wyprofilowanego podłoża i rzędnymi projektowanymi nie powinny przekraczać +1 cm, -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż + 5 cm Zagęszczenie koryta (profilowanego podłoża) Wskaźnik zagęszczenia koryta i wyprofilowanego podłoża określony wg BN-77/ [5] nie powinien być niniejszy od podanego w tablicy 1. 41

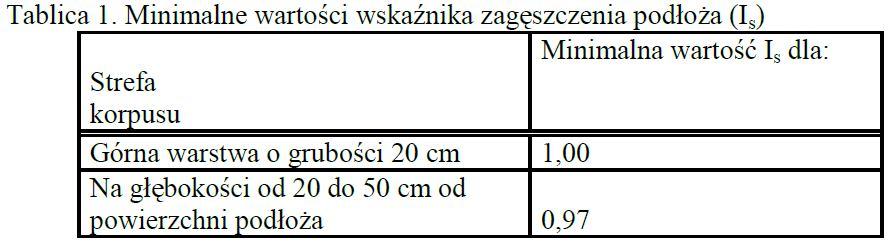

42 Jeśli jako kryterium dobrego zagęszczenia stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [3] nie powinna być większa od 2,2. Wilgotność w czasie zagęszczania należ} 7 badać według PN-B [2]. Wilgotność gruntu podłoża powinna być równa wilgotności optymalnej z tolerancją od -20% do + 10% Zasady postępowania z wadliwie wykonanymi odcinkami koryta (profilowanego podłoża) Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w punkcie 6.2 Powinny być naprawione przez spulchnienie do głębokości, co najmniej 10 cm, wyrównanie i powtórne zagęszczenie. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. 7. OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości podanych w kosztorysie ofertowym lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inspektora nadzoru. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 42

43 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT Cena jednostki obmiarowej Cena wykonania 1 m2 koryta obejmuje: prace pomiarowe i roboty przygotowawcze, odspojenie gruntu z przerzutem na pobocze i rozplantowaniem, załadunek nadmiaru odspojonego gruntu na środki transportowe i odwiezienie na odkład lub nasyp, profilowanie dna koryta, zagęszczenie, utrzymanie koryta, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w SST. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY PN-B Grunty budowlane. Badania próbek gruntu PN-/B Kruszywa mineralne. Badania. Oznaczanie wilgotności BN-68/ Drogi samochodowe. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 43

44 D OCZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg Roboty drogowe 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót budowlanych zgodnie z zakresem robót przedstawionym w Przedmiarze robót. Podstawą opracowania niniejszej SST są przepisy obowiązującego prawa, normy i zasady sztuki budowlanej. 1.2.Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest, jako dokument inwestorski niezbędny przy realizacji i odbiorze robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkimi czynnościami umożliwiającymi i mającymi na celu: wykonanie oczyszczenia i skropienia warstw konstrukcyjnych oczyszczeniem warstw bitumicznych konstrukcyjnych przed ułożeniem następnej warstwy nawierzchni stropieniem warstw bitumicznych konstrukcyjnych przed ułożeniem następnej warstwy nawierzchni 1.4. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny, za jakość materiałów i wykonywanych robót oraz za zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w specyfikacji Wymagania Ogólne. Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt

45 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt Materiały do wykonania skropienia Materiały do skropienia warstw konstrukcji nawierzchni muszą być zaakceptowane przez Inspektora Nadzoru. Skropienie lepiszczem może być wykonane emulsją asfaltową według PN-EN 13808, albo innym materiałem według norm lub aprobat technicznych. Rodzaj lepiszcza powinien być dostosowany do rodzaju materiału w podłożu. Do łączenia warstw asfaltowych zaleca się stosowanie emulsji asfaltowych szybko rozpadowych kationowych, wytworzonych z asfaltu drogowego 70/100 lub twardszego. Zaleca się również stosowanie emulsji asfaltowych modyfikowanych. W wypadku stosowania emulsji asfaltowej do skropienie podłoża z warstwy niezwiązanej lub związanej hydraulicznie należy użyć emulsję wolnorozpadową, a do skropienia podłoża zawierającego cement - emulsję o ph większym niż 3,5. Kationowe emulsje asfaltowe przeznaczone do złączania warstw konstrukcji nawierzchni powinny spełniać wymagania określone w tablicy 1, a emulsje asfaltowe modyfikowane polimerami powinny spełniać wymagania określone w tablicy 2. Do dróg o kategorii ruchu KR3 KR6 zaleca się emulsję asfaltową o właściwościach wg tablicy 2, do dróg o kategorii ruchu KR1 KR2 o właściwościach wg tablicy 1. 45

46 2.3. Zużycie lepiszczy do skropienia 46

47 Skropienie lepiszczem powinno być wykonane w ilości podanej w przeliczeniu na pozostałe lepiszcze zgodnie z tablicą 3. Dokładne zużycie lepiszczy powinno być ustalone w zależności od rodzaju warstwy, stanu jej powierzchni oraz zastosowanego lepiszcza i zaakceptowane przez Inspektora Nadzoru Przechowywanie lepiszczy Przechowywanie emulsji powinno być zgodne z warunkami zawartymi w PZJ i powinno odpowiadać wymaganiom norm i przepisów dotyczących poszczególnych rodzajów lepiszczy. Warunki przechowywania nie mogą powodować utraty cech emulsji i obniżenia jej, jakości. Emulsję należy przechowywać w zbiornikach stalowych wyposażonych w urządzenia grzewcze i zabezpieczonych przed dostępem wody i zanieczyszczeń. 3. SPRZĘT 3.1.Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST "Wymagania ogólne" pkt Sprzęt do oczyszczania warstw nawierzchni Do oczyszczania warstw nawierzchni należy używać: - szczotki mechaniczne. Zaleca się użycie urządzeń dwuszczotkowych. Pierwsza ze szczotek powinna być wykonana z twardych elementów czyszczących i służyć do zdrapywania oraz usuwania zanieczyszczeń przylegających do czyszczonej warstwy. Druga szczotka powinna posiadać miękkie elementy 47

48 czyszczące i służyć do zamiatania. Zaleca się używanie szczotek wyposażonych w urządzenia odpylające. - sprężarki, - zbiorniki z wodą, - szczotki ręczne, lub inny sprzęt zaakceptowany przez Inspektora Nadzoru Sprzęt do skrapiania warstw nawierzchni Do skrapiania warstw nawierzchni należy używać skrapiarkę lepiszcza wyposażoną w urządzenia kontrolno-pomiarowe pozwalające na sprawdzanie i regulowanie następujących parametrów: - temperatury rozkładanej emulsji, - ciśnienia emulsji w kolektorze, - obrotów pompy dozującej emulsję, - prędkości poruszania się skrapiarki, - wysokości i długości kolektora do rozkładania emulsji, - ilości emulsji. Zbiornik skrapiarki na emulsję powinien być izolowany termicznie, tak, aby możliwe było zachowanie stałej temperatury emulsji. Wykonawca powinien posiadać aktualne świadectwo cechowania skrapiarki zawierające zależności pomiędzy wydatkiem emulsji a następującymi parametrami: - ciśnieniem emulsji, - obrotami pompy, - prędkością jazdy skrapiarki, - temperaturą emulsji. Skrapiarka powinna zapewnić rozkładanie lepiszcza z tolerancją ±10% od ilości założonej. 4. TRANSPORT 4.1.Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST "Wymagania ogólne" pkt Transport emulsji 48

49 Emulsja może być transportowana w cysternach, autocysternach, beczkach lub innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny, pojemniki i zbiorniki przeznaczone do transportu lub składowania emulsji powinny być czyste i nie powinny zawierać resztek innych lepiszczy 5. WYKONYWANIE ROBÓT 5.1.Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST "Wymagania ogólne" pkt Oczyszczenie warstw nawierzchni Z warstw nawierzchni przed skropieniem, należy usunąć luźny materiał, brud, błoto i kurz przy użyciu szczotek mechanicznych, a w razie potrzeby wody pod ciśnieniem. Zanieczyszczenia stwardniałe, niedające się usunąć mechanicznie, należy usunąć ręcznie lub za pomocą dostosowanego sprzętu. W miejscach trudnodostępnych należy używać szczotek ręcznych. W razie potrzeby, na terenach niezabudowanych, bezpośrednio przed skropieniem warstwa powinna być oczyszczona z kurzu przy użyciu sprężonego powietrza Skropienie warstw nawierzchni Jeżeli do oczyszczenia warstwy była używana woda to skropienie może nastąpić dopiero po wyschnięciu warstwy. Skropienie warstwy może rozpocząć się po akceptacji jej oczyszczenia przez Inspektora Nadzoru. Warstwa nawierzchni powinna być skrapiana emulsją przy użyciu skrapiarki, a w miejscach trudnodostępnych ręcznie /za pomocą węża z dyszą rozpryskową/. Temperatury emulsji powinny mieścić się w przedziałach podanych w aprobacie technicznej. W razie potrzeby emulsję należy ogrzać do temperatury zapewniającej wymaganą lepkość. Skropienie powinno być równomierne, a ilość rozkładanej emulsji powinna być równa ilości założonej z tolerancją ±10 %. Na wszystkich powierzchniach, gdzie rozłożono nadmierną ilość emulsji Wykonawca powinien rozłożyć warstwę suchego i rozgrzanego piasku i usunąć nadmiar lepiszcza przez szczotkowanie. Jeżeli do skropienia została użyta emulsja asfaltowa to skropiona warstwa powinna być pozostawiona bez jakiegokolwiek ruchu na czas niezbędny dla umożliwienia penetracji lepiszcza w warstwę i odparowanie wody z emulsji. W zależności od rodzaju użytej emulsji czas ten wynosi od 1 godz. do 24 godzin. 6. KONTROLA, JAKOŚCI ROBÓT 6.1. Zasady ogólne 49

50 Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Badania i kontrola przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien przeprowadzić próbne skropienie warstwy w celu określenia optymalnych parametrów pracy skrapiarki i określenia wymaganej ilości emulsji w zależności od rodzaju i stanu warstwy przewidzianej do skropienia Badania i kontrola w czasie robót Badania emulsji Ocena emulsji powinna być oparta na atestach producenta. W przypadkach wątpliwych Inspektor Nadzoru zaleci wykonanie dodatkowych badań Sprawdzenie jednorodności skropienia i zużycia emulsji Jednorodność skropienia powinna być sprawdzana wizualnie. Raz na miesiąc dla każdej skrapiarki należy przeprowadzić kontrolę ilości rozkładanej emulsji wg metody podanej w opracowaniu Powierzchniowe utrwalenia. Oznaczanie ilości rozkładanego lepiszcza i kruszywa. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Sposób odbioru robót Odbiór oczyszczonej i skropionej powierzchni jest dokonywany na zasadach odbioru Robót zanikających i ulegających zakryciu. Odbiorowi podlegają: - oczyszczenie pod skropienie - skropienie Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt.. 6 dały wyniki pozytywne. 50

51 Do odbioru Wykonawca przedstawia wszystkie wyniki badań z bieżącej kontroli asfaltu i emulsji, ilości rozłożonego lepiszcza oraz atesty producenta. Odbioru dokonuje Inżynier na podstawie wyników badań Wykonawcy i oględzin warstwy. W przypadku stwierdzenia usterek Inżynier ustali zakres wykonania Robót poprawkowych. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inżynierem. Stosowanie obniżek ceny za niewłaściwą jakość Robót jest niedopuszczalne 9. PODSTAWA PŁATNOŚCI Wyłączono z zakresu opracowania. 10. PRZEPISY ZWIĄZANE 10.1 Polskie Normy 1. PN-C Przetwory naftowe. Pomiar penetracji asfaltów 2. PN-C-9Ó170 Przetwory naftowe. Asfalty drogowe 3. PN-C Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych Inne dokumenty 4..powierzchniowe utrwalenia. Oznaczanie ilości rozkładanego lepiszcza i kruszywa" Zalecone przez GDDP do stosowania pismem GDDP-5.3a-551/5/92 z dnia Warunki Techniczne. Drogowe kationowe emulsje asfaltowe EmA-94. IBDiM 1994 r. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 51

52 D a NAWIERZCHNIA GRUZU BETONOWEGO I POSPÓŁKI Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : nawierzchni z gruzu betonowego i pospółki w proporcji 1: ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem. W zakres tych robót wchodzą: 1.4. OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Nawierzchnia z kruszywa z gruzu betonowego część konstrukcji nawierzchni składająca się z jednej lub więcej warstw nośnych z przekruszonego gruzu betonowego Pospółka - kruszywo naturalne o wielkości ziarn od 0 do 63 mm OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt

53 2. MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt 2. Do wykonania robót należy stosować kruszywo z gruzu betonowego i pospółki w proporcji 1: Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu podbudowy są: kruszywo łamane frakcji 0/63 uzyskane w wyniku przekruszenia gruzu betonowego, pospółka frakcji 0/63, woda do skropienia podczas wałowania i miałowania Wymagania dla kruszywa Do wykonania należy użyć kruszywa o uziarnieniu 0-63 mm powstałego z przekruszenia gruzu betonowego. Kruszywo do wykonania powinno być uzyskane z przekruszenia gruzu z twardego betonu, bez domieszek z gazobetonu i cegły. Gruz betonowy powinien mieć ciągłe uziarnienie. Mieszanka żwirowa powinna mieć optymalne uziarnienie. Kruszywo naturalne użyte do mieszanki żwirowej powinno spełniać wymagania normy PN-B i PN-B Woda Woda użyta przy wykonywaniu zagęszczania i klinowania podbudowy może być studzienna lub z wodociągu, bez specjalnych wymagań POZYSKIWANIE MATERIAŁÓW MIEJSCOWYCH Wszystkie materiały do wykonania robót określonych w pkt powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych). 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru Sprzęt do wykonania robót 53

54 Do wykonania robót związanych z wykonaniem nawierzchni Wykonawca powinien dysponować następującym sprzętem: równiarka i ew. szablon ciągniony do rozkładania kruszywa, walce statyczne gładkie do zagęszczania kruszywa i końcowego dogęszczania, walce wibracyjne lub wibracyjne zagęszczarki płytowe do klinowania kruszywa miałem kamiennym, szczotka mechaniczna do usunięcia nadmiaru miału, przewoźne zbiorniki wody zaopatrzone w urządzenia do rozpryskiwania wody 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru Przygotowanie podłoża Nawierzchnia z kruszywa z gruzu betonowego i pospółki będzie rozłożona w korycie wykonanym wg SST D Wbudowanie i zagęszczanie kruszywa Kruszywo powinno być rozłożone w korycie w warstwie o jednakowej grubości, przy użyciu równiarki lub szablonu ciągnionego. Grubość rozłożonej warstwy powinna być taka, aby po jej zagęszczeniu i zamiałowaniu osiągnęła zakładaną grubość wg projektu Kruszywo po rozłożeniu powinno być przewałowane dwoma przejściami walca statycznego, gładkiego o nacisku jednostkowym nie mniejszym niż 30 kn/m. Zagęszczenie powinno rozpocząć się od dolnej krawędzi i przesuwać się pasami podłużnymi, częściowo nakładającymi się, w kierunku górnej krawędzi. Po przywałowaniu kruszywa należy powierzchnię zamknąć miałem kamiennym lub grubym piaskiem. Do zagęszczania należy użyć walca wibracyjnego o nacisku jednostkowym co najmniej 18 kn/m, albo 54

55 płytową zagęszczarkę wibracyjną o nacisku jednostkowym co najmniej 16 kn/m2. Po zagęszczeniu nadmiar miału należy usunąć z podbudowy. Następnie warstwa powinna być przywałowana walcem statycznym gładkim o nacisku jednostkowym nie mniejszym niż 50 kn/m w celu dogęszczenia kruszywa poluzowanego w czasie szczotkowania. Podczas wałowania i miałowania należy spryskiwać powierzchnię podbudowy wodą. Należy zwrócić uwagę, aby nadmiar wody, użytej przy zagęszczaniu warstwy gruzu, nie spowodował rozmiękczenia podłoża Pochylenie podłużne i poprzeczne Jeżeli przekazana Wykonawcy dokumentacja techniczna nie zawiera danych o projektowanych spadkach podłużnych (profil podłużny) niweleta jezdni powinna w sposób płynny odwzorowywać ukształtowanie istniejącej drogi, a spadki podłużne powinny się zawierać w przedziale 0,3% 10,0%. Spadki mniejsze niż 0,3% są dopuszczalne wyłącznie na odcinku nie przekraczającym długości 100m i na granicy wododziałów. Przekrój poprzeczny nawierzchni daszkowy, o spadkach 3%. Pochylenie poprzeczne na łukach poziomych powinno być dostosowane do wielkości promienia łuku, zgodnie z zasadami określonymi szczegółowo w przepisach związanych (pkt. 10.9), jak dla prędkości projektowej 30km/h. 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne BADANIA PRZED PRZYSTĄPIENIEM DO ROBÓT Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszywa przeznaczonego do wykonania robót i przedstawić wyniki tych badań Inżynierowi BADANIA W CZASIE ROBÓT Badania kruszyw Badania kruszywa pod względem uziarnienia, zawartości zanieczyszczeń obcych oraz zawartości ziarn nieforemnych należy wykonywać na bieżąco, jeżeli wbudowywana partia różni się wizualnie od partii badanej przed rozpoczęciem robót. Próbki należy pobierać w sposób losowy z rozłożonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieżąco przekazywane Inżynierowi Wymagania dotyczące nośności i cech geometrycznych podbudowy szerokość podbudowy nie może różnić się od założonej szerokości o więcej niż +10, -5 cm; równość podbudowy mierzona łatą 4-metrową zgodnie z BN-68/ nierówności nie mogą przekraczać 12 mm; 55

56 spadki poprzeczne powinny być zgodne z dokumentacją techniczną z tolerancją ±0,5%; grubość podbudowy po uwałowaniu nie może różnić się od zakładanej grubości 15cm o więcej niż ±2 cm; nośność podbudowy należy mierzyć zgodnie z normą BN-64/ , przy czym: pierwotny moduł odkształcenia mierzony przy użyciu płyty o średnicy 30 cm powinien wynosić min. 100 MPa, wtórny moduł odkształcenia mierzony jak wyżej powinien wynosić min. 140 MPa; zagęszczenie podbudowy należy uznać za prawidłowe, gdy stosunek wtórnego modułu odkształcenia do pierwotnego modułu odkształcenia jest nie większy od 2, OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 56

57 9.2. Cena jednostki obmiarowej Cena wykonania 1 m2 podbudowy z kruszywa z gruzu betonowego obejmuje: roboty przygotowawcze i prace pomiarowe, zabezpieczenie i oznakowanie robót, dostarczenie materiałów na miejsce wbudowania, rozłożenie kruszywa, zagęszczenie warstwy z zamiałowaniem, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, utrzymanie podbudowy w czasie trwania robót, uporządkowanie terenu budowy. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY 1. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 2. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego 3. PN-B Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości 4. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych 5. PN-B Kruszywo mineralne. Kruszywo łamane do nawierzchni drogowych 6. PN-S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego 7. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 8. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 57

58 D A. WARSTWA ŚCIERALNA Z BETONU ASFLATOWEGO WG WT 1 I WT2 Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg Roboty w zakresie układania chodników i asfaltowania 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót budowlanych zgodnie z zakresem robót przedstawionym w Przedmiarze robót. Podstawą opracowania niniejszej SST są przepisy obowiązującego prawa, normy i zasady sztuki budowlanej. 1.2.Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest, jako dokument inwestorski niezbędny przy realizacji i odbiorze robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy ścieralnej z betonu asfaltowego wg PN-EN [47] i WT-2 Nawierzchnie asfaltowe 2010 [65] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić Zakładową kontrolę produkcji (ZKP) zgodnie z WT-2 [65] punkt Warstwę ścieralną z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR6 (określenie kategorii ruchu podano w punkcie 1.4.7). Stosowane mieszanki betonu asfaltowego o wymiarze D podano w tablicy 1. Tablica 1. Stosowane mieszanki Kategoria ruchu KR 1-2 KR 3-4 KR 5-6 Mieszanki o wymiarze D 1), mm AC5S, AC8S, AC11S AC8S, AC11S AC8S, AC11S 2) 1) Podział ze względu na wymiar największego kruszywa w mieszance. 2) Dopuszczony do stosowania w terenach górskich. 58

59 1.4. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny, za jakość materiałów i wykonywanych robót oraz za zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w specyfikacji Wymagania Ogólne Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa ścieralna górna warstwa nawierzchni będąca w bezpośrednim kontakcie z kołami pojazdów Mieszanka mineralno-asfaltowa mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 5, 8, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDP-IBDiM [68] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów 2.2. Lepiszcza asfaltowe 59

60 Należy stosować asfalty drogowe wg PN-EN [27] lub polimeroasfalty wg PN-EN [59]. Rodzaje stosowanych lepiszcz asfaltowych podano w tablicy 2. Oprócz lepiszcz wymienionych w tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. Tablica 2. Zalecane lepiszcza asfaltowego do warstwy ścieralnej z betonu asfaltowego Kategoria Mieszanka Gatunek lepiszcza ruchu ACS asfalt drogowy polimeroasfalt KR1 KR2 AC5S, AC8S, AC11S 50/70, 70/100 Wielorodzajowy 50/70 - KR3 KR4 AC8S, AC11S 50/70 Wielorodzajowy 50/70 PMB 45/80-55 PMB 45/80-65 KR5 KR6 AC8S, AC11S Wielorodzajowy 35/50 PMB 45/80-55 PMB 45/80-65 Asfalty drogowe powinny spełniać wymagania podane w tablicy 3. Polimeroasfalty powinny spełniać wymagania podane w tablicy 4. Tablica 3. Wymagania wobec asfaltów drogowych wg PN-EN [27] Lp. Właściwości Metoda badania Rodzaj asfaltu 50/70 70/ WŁAŚCIWOŚCI OBLIGATORYJNE 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [21] Temperatura mięknienia 3 Temperatura zapłonu, C PN-EN 1427 [22] C PN-EN [62] nie mniej niż 4 Zawartość składników rozpuszczalnych, nie mniej niż % m/m PN-EN [28] Zmiana masy po starzeniu (ubytek lub 60

61 przyrost), nie więcej niż % m/m PN-EN [31] 0,5 0,8 6 Pozostała penetracja po starzeniu, nie mniej niż 7 Temperatura mięknienia po starzeniu, nie mniej niż % PN-EN 1426 [21] C PN-EN 1427 [22] WŁAŚCIWOŚCI SPECJALNE KRAJOWE 8 Zawartość parafiny, % PN-EN [30] 2,2 2,2 nie więcej niż 9 Wzrost temp. mięknienia po starzeniu, nie więcej niż 10 Temperatura łamliwości Fraassa, nie więcej niż C PN-EN 1427 [22] 9 9 C PN-EN [29] Tablica 4. EN [59] Wymagania wobec asfaltów modyfikowanych polimerami (polimeroasfaltów) wg PN- Gatunki asfaltów modyfikowanych Wymaga nie podstaw owe Właściwo ść Metod a badani a Jed- nostk a polimerami (PMB) 45/ /80 65 wymagan ie klasa wymagan ie klasa Konsyste ncja w pośrednic h temperat u-rach eksploatacyjnych Penetracj a w 25 C PN-EN 1426 [21] 0,1 mm Konsyste ncja w wysokich temperat u- rach eksploa- Temperat ura mięknieni a PN-EN 1427 [22] C

62 tacyjnych Siła rozciągani a (mała prędkość rozciągani a) PN-EN [55] PN-EN [57] J/cm 2 1 w 5 C 4 2 w 5 C 3 Kohezja Siła rozciągani a w 5 C (duża prędkość rozciągani a) PN-EN [53] PN-EN [57] J/cm 2 NPD a 0 NPD a 0 Wahadło Vialit (meto-da uderzenia ) PN-EN [54] J/cm 2 NPD a 0 NPD a Stałość konsyste ncji (Odporno ść na starzenie wg PN-EN lub -3 [31] Zmiana masy Pozostała penetracj a Wzrost temperat ury mięknieni a PN-EN 1426 [21] PN-EN 1427 [22] % 0,5 3 0,5 3 % C Inne właściwo ści Temperat ura zapłonu PN-EN ISO 2592 [63] C Wymaga nia dodatko Temperat ura łamliwośc i PN-EN [29] C

63 we Nawrót sprężysty w 25 C Nawrót sprężysty w 10 C PN-EN [51] % NPD a 0 NPD a 0 Zakres plastyczn ości PN-EN [59] Punkt C TBR b 1 TBR b 1 Stabilność magazyno wa-nia. Różnica temperat ur mięknieni a PN-EN [52] PN-EN 1427 [22] C Wymaga nia dodatko we Stabilność magazyno wa-nia. Różnica penetracji Spadek temperatury mięknienia po starzeniu wg PN-EN PN-EN [52] PN-EN 1426 [21] PN-EN [31] PN-EN 1427 [22] 0,1 mm NPD a 0 NPD a 0 C TBR b 1 TBR b 1-1 lub -3 [31] Nawrót sprę-żysty w 25 C po starzeniu wg PN-EN lub -3 PN-EN [31] PN-EN %

64 [31] [51] Nawrót sprę-żysty w 10 C po starzeniu wg PN-EN lub -3 [31] NPD a 0 NPD a 0 a NPD No Performance Determined (właściwość użytkowa nie określana) b TBR To Be Reported (do zadeklarowania) Składowanie asfaltu drogowego powinno się odbywać w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym Kruszywo Do warstwy ścieralnej z betonu asfaltowego należy stosować kruszywo według PN-EN [44] i WT-1 Kruszywa 2010 [64], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. Kruszywa powinny spełniać wymagania podane w WT-1 Kruszywa 2010 tablica 12, 13, 14, 15. Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Środek adhezyjny W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny, tak aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN , metoda C [34] wynosiła co najmniej 80%. Środek adhezyjny powinien odpowiadać wymaganiom określonym przez producenta. 64

65 Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach, w warunkach określonych przez producenta Materiały do uszczelnienia połączeń i krawędzi Do uszczelnienia połączeń technologicznych (tj. złączy podłużnych i poprzecznych z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować: materiały termoplastyczne, jak taśmy asfaltowe, pasty itp. według norm lub aprobat technicznych, emulsję asfaltową według PN-EN [58] lub inne lepiszcza według norm lub aprobat technicznych Grubość materiału termoplastycznego do spoiny powinna wynosić: nie mniej niż 10 mm przy grubości warstwy technologicznej do 2,5 cm, nie mniej niż 15 mm przy grubości warstwy technologicznej większej niż 2,5 cm. Składowanie materiałów termoplastycznych jest dozwolone tylko w oryginalnych opakowaniach producenta, w warunkach określonych w aprobacie technicznej. Do uszczelnienia krawędzi należy stosować asfalt drogowy wg PN-EN [27], asfalt modyfikowany polimerami wg PN-EN [59] metoda na gorąco. Dopuszcza się inne rodzaje lepiszcza wg norm lub aprobat technicznych Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe lub kationowe emulsje modyfikowane polimerami według PN-EN [58] i WT-3 Emulsje asfaltowe 2009 [66]punkt 5.1 tablica 2 i tablica 3. Kationowe emulsje asfaltowe modyfikowane polimerami (asfalt 70/100 modyfikowany polimerem lub lateksem butadienowo-styrenowym SBR) stosuje się tylko pod cienkie warstwy asfaltowe na gorąco. Emulsję asfaltową można składować w opakowaniach transportowych lub w stacjonarnych zbiornikach pionowych z nalewaniem od dna. Nie należy nalewać emulsji do opakowań i zbiorników zanieczyszczonych materiałami mineralnymi. 3. SPRZĘT 3.1.Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST "Wymagania ogólne" pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych, układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, skrapiarka, walce stalowe gładkie, walce ogumione 65

66 szczotki mechaniczne i/lub inne urządzenia czyszczące, samochody samowyładowcze z przykryciem brezentowym lub termosami, sprzęt drobny. 4. TRANSPORT 4.1.Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST "Wymagania ogólne" pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. 5. WYKONYWANIE ROBÓT 5.1.Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST "Wymagania ogólne" pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC5S, AC8S, AC11S). Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicach 6 i 7. Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcję kruszywa łamanego do niełamanego co najmniej 50/50. Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 8, 9 i

67 Tablica 6. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR1-KR2 [65] Właściwość Przesiew, [% (m/m)] AC5S AC8S AC11S Wymiar sita #, [mm] od do od do od do , , , , ,0 Zawartość lepiszcza, B min6,0 B min5,8 B min5,6 minimum *) Tablica 7. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR3-KR6 [65] Właściwość Przesiew, [% (m/m)] AC8S AC11S Wymiar sita #, [mm] od do od do , , , , ,0 5 11,0 Zawartość lepiszcza, minimum *) B min5,6 B min5,42 *) Minimalna zawartość lepiszcza jest określona przy założonej gęstości mieszanki mineralnej 2,650 Mg/m 3. Jeżeli stosowana mieszanka mineralna ma inną gęstość (ρ d ), to do wyznaczenia minimalnej zawartości lepiszcza podaną 67

68 wartość należy pomnożyć przez współczynnik według równania: 2,650 d Tablica 8. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR1 KR2 [65] Właściwość Warunki zagęszczani a wg PN-EN [48] Metoda i warunki badania AC5S AC8S AC11S Zawartość wolnych przestrzeni C.1.2,ubija nie, 2 50 uderzeń PN-EN [33], p. 4 V min1,0 V max3,0 V min1,0 V max3,0 V min1,0 V max3,0 Wolne przestrzenie wypełnione lepiszczem C.1.2,ubija nie, 2 50 uderzeń PN-EN [33], p. 5 VFB min75 VFB min93 VFB min75 VFB min93 VFB min75 VFB min93 Zawartość wolnych przestrzeni w mieszance mineralnej C.1.2,ubija nie, 2 50 uderzeń PN-EN [33], p. 5 VMA min14 VMA min1 4 VMA min1 4 Odporność na działanie wody a) C.1.1,ubija nie, 2 35 uderzeń PN-EN [35], przechowywanie w 40 C z jednym cyklem zamrażania, ITSR 90 ITSR 90 ITSR 90 badanie w 25 C a) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [65] w załączniku 1. 68

69 Tablica 9. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR3 KR4 [65] Właściwość Warunki zagęszczania wg PN-EN [48] Metoda i warunki badania AC8S AC11S Zawartość wolnych przestrzeni C.1.2,ubijani e, 2 50 uderzeń PN-EN [33], p. 4 V min2,0 V max4 V min2,0 V max4 Odporność na deformacje trwałe a) C.1.20, wałowanie, P 98 -P 100 PN-EN , metoda B w powietrzu, PN-EN , D.1.6,60 C, cykli [38] WTS AIR 0,50 PRD AIRdek lar WTS AIR 0,50 PRD AIRdek lar Odporność na działanie wody C.1.1,ubijani e, 2 35 uderzeń PN-EN [35], przechowywanie w 40 C z jednym cyklem zamrażania, ITSR 90 ITSR 90 badanie w 25 C b) a) Grubość plyty: AC8, AC11 40mm. b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [65] w załączniku 1. Tablica 10. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR5 KR6 [65] Właściwość Warunki zagęszczania wg PN-EN [48] Metoda i warunki badania AC8S AC11S Zawartość wolnych przestrzeni C.1.2,ubijani e, 2 50 uderzeń PN-EN [33], p. 4 V min2,0 V max4 V min2,0 V max4 Odporność na deformacje trwałe a) C.1.20, wałowanie, P 98 -P 100 PN-EN , metoda B w powietrzu, PN-EN , D.1.6,60 C, cykli [38] WTS AIR 0,30 PRD AIRdek lar WTS AIR 0,30 PRD AIRdek lar Odporność na C.1.1,ubijani PN-EN [35], ITSR 90 ITSR 90 69

70 działanie wody e, 2 35 uderzeń przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C b) a) Grubość plyty: AC8, AC11 40mm. b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [65] w załączniku Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać 180 C dla asfaltu drogowego 50/70 i 70/100 i polimeroasfaltu drogowego 45/80-55 i 45/ Kruszywo (ewentualnie z wypełniaczem) powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 o C od najwyższej temperatury mieszanki mineralno-asfaltowej podanej w tablicy 11. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralno-asfaltowej bezpośrednio po wytworzeniu w wytwórni. Tablica 11. Najwyższa i najniższa temperatura mieszanki AC [65] Lepiszcze asfaltowe Asfalt 50/70 Asfalt 70/100 Wielorodzajowy-35/50 Wielorodzajowy-50/70 PMB 45/80-55 PMB 45/80-65 Temperatura mieszanki [ C] od 140 do 180 od 140 do 180 od 155 do 195 od 140 do 180 od 130 do 180 od 130 do

71 Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach Przygotowanie podłoża Podłoże (warstwa wyrównawcza, warstwa wiążąca lub stara warstwa ścieralna) pod warstwę ścieralną z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, wyprofilowane, równe i bez kolein, suche. Wymagana równość podłużna jest określona w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. W wypadku podłoża z warstwy starej nawierzchni, nierówności nie powinny przekraczać wartości podanych w tablicy 12. Tablica 12. Maksymalne nierówności podłoża z warstwy starej nawierzchni pod warstwy asfaltowe (pomiar łatą 4-metrową lub równoważną metodą) Klasa drogi Element nawierzchni Maksymalna nierówność podłoża pod warstwę ścieralną [mm] A, S, Pasy: ruchu, awaryjne, dodatkowe, włączania i wyłączania 6 GP G Jezdnie łącznic, jezdnie MOP, utwardzone pobocza Pasy: ruchu, dodatkowe, włączania i wyłączania, postojowe, jezdnie łącznic, utwardzone pobocza 8 8 Z, L, D Pasy ruchu 9 Jeżeli nierówności są większe niż dopuszczalne, to należy wyrównać podłoże. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Oznakowanie poziome na warstwie podłoża należy usunąć. Nierówności podłoża (w tym powierzchnię istniejącej warstwy ścieralnej) należy wyrównać poprzez frezowanie lub wykonanie warstwy wyrównawczej. 71

72 Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego (np. wypełnić betonem asfaltowym). W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN-EN [60] lub PN-EN [61] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralnoasfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [39]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego Odcinek próbny Przed przystąpieniem do wykonania warstwy ścieralnej z betonu asfaltowego Wykonawca wykona odcinek próbny celem uściślenia organizacji wytwarzania i układania oraz ustalenia warunków zagęszczania. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m 2, a długość co najmniej 50 m. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu jakie zamierza stosować do wykonania warstwy ścieralnej. Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania i zagęszczania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. 72

73 Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między warstwami. Skropienie lepiszczem podłoża (np. z warstwy wiążącej asfaltowej), przed ułożeniem warstwy ścieralnej z betonu asfaltowego powinno być wykonane w ilości podanej w przeliczeniu na pozostałe lepiszcze, tj. 0,1 0,3 kg/m 2, przy czym: zaleca się stosować emulsję modyfikowaną polimerem, ilość emulsji należy dobrać z uwzględnieniem stanu podłoża oraz porowatości mieszanki ; jeśli mieszanka ma większą zawartość wolnych przestrzeni, to należy użyć większą ilość lepiszcza do skropienia, które po ułożeniu warstwy ścieralnej uszczelni ją. Skrapianie podłoża należy wykonywać równomiernie stosując rampy do skrapiania, np. skrapiarki do lepiszczy asfaltowych. Dopuszcza się skrapianie ręczne lancą w miejscach trudno dostępnych (np. ścieki uliczne) oraz przy urządzeniach usytuowanych w nawierzchni lub ją ograniczających. W razie potrzeby urządzenia te należy zabezpieczyć przed zabrudzeniem. Skropione podłoże należy wyłączyć z ruchu publicznego przez zmianę organizacji ruchu. W wypadku stosowania emulsji asfaltowej podłoże powinno być skropione 0,5 h przed układaniem warstwy asfaltowej w celu odparowania wody. Czas ten nie dotyczy skrapiania rampą zamontowaną na rozkładarce Wbudowanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Temperatura podłoża pod rozkładaną warstwę nie może być niższa niż +5 C. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 13. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s) W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania należy indywidualnie określić wymagane warunki otoczenia. Tablica 13. asfaltowych Rodzaj robót Minimalna temperatura otoczenia na wysokości 2m podczas wykonywania warstw Minimalna temperatura otoczenia [ C] przed przystąpieniem do robót w czasie robót Warstwa ścieralna o grubości

74 cm Warstwa ścieralna o grubości < 3 cm Właściwości wykonanej warstwy powinny spełniać warunki podane w tablicy 14. Tablica 14. Właściwości warstwy AC Typ i wymiar mieszanki Projektowana grubość warstwy technologicznej [cm] Wskaźnik zagęszczenia [%] Zawartość wolnych przestrzeni w warstwie [%(v/v)] AC5S, KR1-KR2 2,0 4,0 98 1,5 4,0 AC8S, KR1-KR2 2,5 4,5 98 1,5 4,0 AC11S, KR1-KR2 3,0 5,0 98 1,5 4,0 AC8S, KR3-KR6 2,5 4,5 98 3,0 5,0 AC11S, KR3-KR6 3,0 5,0 98 3,0 5,0 Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione. 6. KONTROLA, JAKOŚCI ROBÓT 6.1. Zasady ogólne Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), 74

75 ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Uwagi ogólne Badania dzielą się na: badania wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera) Badania Wykonawcy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać zleceniodawcy na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [36]), ocena wizualna mieszanki mineralno-asfaltowej, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych Badania kontrolne Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Rodzaj badań kontrolnych mieszanki mineralno-asfaltowej i wykonanej z niej warstwy podano w tablicy 15. Tablica 15. Rodzaj badań kontrolnych 75

76 Lp Rodzaj badań a), b) Mieszanka mineralno-asfaltowa Uziarnienie Zawartość lepiszcza Temperatura mięknienia lepiszcza odzyskanego Gęstość i zawartość wolnych przestrzeni próbki Warstwa asfaltowa Wskaźnik zagęszczenia a) Spadki poprzeczne Równość Grubość lub ilość materiału Zawartość wolnych przestrzeni a) Właściwości przeciwpoślizgowe a) do każdej warstwy i na każde rozpoczęte m 2 nawierzchni jedna próbka; w razie potrzeby liczba próbek może zostać zwiększona (np. nawierzchnie dróg w terenie zabudowy) b) w razie potrzeby specjalne kruszywa i dodatki Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych. 76

77 Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania Właściwości warstwy i nawierzchni oraz dopuszczalne odchyłki Mieszanka mineralno-asfaltowa Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralnoasfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej Warstwa asfaltowa Grubość warstwy oraz ilość materiału Grubość wykonanej warstwy oznaczana według PN-EN [40] oraz ilość wbudowanego materiału na określoną powierzchnię (dotyczy przede wszystkim cienkich warstw) mogą odbiegać od projektu o wartości podane w tablicy 16. W wypadku określania ilości materiału na powierzchnię i średniej wartości grubości warstwy z reguły należy przyjąć za podstawę cały odcinek budowy. Inżynier ma prawo sprawdzać odcinki częściowe. Odcinek częściowy powinien zawierać co najmniej jedną dzienną działkę roboczą. Do odcinka częściowego obowiązują te same wymagania jak do odcinka budowy. Za grubość warstwy lub warstw przyjmuje się średnią arytmetyczną wszystkich pojedynczych oznaczeń grubości warstwy na całym odcinku budowy lub odcinku częściowym. Tablica 16. Dopuszczalne odchyłki grubości warstwy oraz ilości materiału na określonej powierzchni, [%] Warunki oceny Warstwa asfaltowa AC a) A Średnia z wielu oznaczeń grubości oraz ilości 1. duży odcinek budowy, powierzchnia większa niż 6000 m 2 lub droga ograniczona krawężnikami, powierzchnia większa niż 1000 m 2 lub 10 warstwa ścieralna, ilość większa niż 50 kg/m 2 2. mały odcinek budowy lub 15 warstwa ścieralna, ilość większa niż 50 kg/m 2 B Pojedyncze oznaczenie grubości 25 a) w wypadku budowy dwuetapowej, tzn. gdy warstwa ścieralna jest układana z opóźnieniem, wartość z wiersza B odpowiednio obowiązuje; w pierwszym etapie budowy do górnej warstwy nawierzchni obowiązuje wartość 25%, a do łącznej grubości warstw etapu 1 15% 77

78 Wskaźnik zagęszczenia warstwy Zagęszczenie wykonanej warstwy, wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni, nie może przekroczyć wartości dopuszczalnych podanych w tablicy 14. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [32] Zawartość wolnych przestrzeni w nawierzchni Zawartość wolnych przestrzeni w warstwie nawierzchni, nie może wykroczyć poza wartości dopuszczalne kreślone w tablicy Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5% Równość podłużna i poprzeczna Pomiary równości podłużnej należy wykonywać w środku każdego ocenianego pasa ruchu. Do oceny równości podłużnej warstwy ścieralnej nawierzchni drogi klasy G i dróg wyższych klas należy stosować metodę pomiaru umożliwiającą obliczanie wskaźnika równości IRI. Wartość IRI oblicza się dla odcinków o długości 50 m. Dopuszczalne wartości wskaźnika IRI wymagane przy odbiorze nawierzchni określono w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. Do oceny równości podłużnej warstwy ścieralnej nawierzchni drogi klasy Z, L i D oraz placów i parkingów należy stosować metodę z wykorzystaniem łaty 4-metrowej i klina lub metody równoważnej, mierząc wysokość prześwitu w połowie długości łaty. Pomiar wykonuje się nie rzadziej niż co 10 m. Wymagana równość podłużna jest określona przez wartość odchylenia równości (prześwitu), które nie mogą przekroczyć 6 mm. Przez odchylenie równości rozumie się największą odległość między łatą a mierzoną powierzchnią. Przed upływem okresu gwarancyjnego wartości wskaźnika równości IRI warstwy ścieralnej nawierzchni drogi klasy G i dróg wyższych klas nie powinny być większe niż podane w tablicy 17. Badanie wykonuje się według procedury jak podczas odbioru nawierzchni, w prawym śladzie koła. Tablica 17. Dopuszczalne wartości wskaźnika równości podłużnej IRI warstwy ścieralnej wymagane przed upływem okresu gwarancyjnego Klasa drogi Element nawierzchni Wartości wskaźnika IRI [mm/m] A, S Pasy: ruchu, awaryjne, dodatkowe, włączania i wyłączania 2,9 GP Jezdnie łącznic, jezdnie MOP, 3,7 78

79 utwardzone pobocza G Pasy: ruchu, dodatkowe, włączania i wyłączania, postojowe, jezdnie łącznic, utwardzone pobocza 4,6 Przed upływem okresu gwarancyjnego wartość odchylenia równości podłużnej warstwy ścieralnej nawierzchni dróg klasy Z i L nie powinna być większa niż 8 mm. Badanie wykonuje się według procedury jak podczas odbioru nawierzchni. Do oceny równości poprzecznej warstw nawierzchni dróg wszystkich klas technicznych należy stosować metodę z wykorzystaniem łaty 4-metrowej i klina lub metody równoważnej użyciu łaty i klina. Pomiar należy wykonywać w kierunku prostopadłym do osi jezdni, na każdym ocenianym pasie ruchu, nie rzadziej niż co 10 m. Wymagana równość poprzeczna jest określona w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. Przed upływem okresu gwarancyjnego wartość odchylenia równości poprzecznej warstwy ścieralnej nawierzchni dróg wszystkich klas technicznych nie powinna być większa niż podana w tablicy 18. Badanie wykonuje się według procedury jak podczas odbioru nawierzchni. Tablica 18. Dopuszczalne wartości odchyleń równości poprzecznej warstwy ścieralnej wymagane przed upływem okresu gwarancyjnego Klasa drogi A, S Element nawierzchni Pasy: ruchu, awaryjne, dodatkowe, włączania i wyłączania Wartości odchyleń równości poprzecznej [mm] 6 GP Jezdnie łącznic, jezdnie MOP, utwardzone pobocza 8 G Pasy: ruchu, dodatkowe, włączania i wyłączania, postojowe, jezdnie łącznic, utwardzone pobocza 8 Z, L, D Pasy ruchu Właściwości przeciwpoślizgowe Przy ocenie właściwości przeciwpoślizgowych nawierzchni drogi klasy Z i dróg wyższych klas powinien być określony współczynnik tarcia na mokrej nawierzchni przy całkowitym poślizgu opony testowej. Pomiar wykonuje się przy temperaturze otoczenia od 5 do 30 C, nie rzadziej niż co 50 m na nawierzchni zwilżanej wodą w ilości 0,5 l/m 2, a wynik pomiaru powinien być przeliczany na wartość przy 100% poślizgu opony testowej o rozmiarze 185/70 R14. Miarą właściwości przeciwpoślizgowych jest miarodajny współczynnik tarcia. Za miarodajny współczynnik tarcia przyjmuje się różnicę wartości średniej E(μ) i odchylenia standardowego D: E(μ) D. Długość odcinka podlegającego odbiorowi nie powinna być większa niż 1000 m. Liczba pomiarów na ocenianym odcinku nie powinna 79

80 być mniejsza niż 10. W wypadku odbioru krótkich odcinków nawierzchni, na których nie można wykonać pomiarów z prędkością 60 lub 90 km/h (np. rondo, dojazd do skrzyżowania, niektóre łącznice), poszczególne wyniki pomiarów współczynnika tarcia nie powinny być niższe niż 0,44, przy prędkości pomiarowej 30 km/h. Dopuszczalne wartości miarodajnego współczynnika tarcia nawierzchni wymagane w okresie od 4 do 8 tygodni po oddaniu warstwy do eksploatacji są określone w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. Jeżeli warunki atmosferyczne uniemożliwiają wykonanie pomiaru w wymienionym terminie, powinien być on zrealizowany z najmniejszym możliwym opóźnieniem. Przed upływem okresu gwarancyjnego wartości miarodajnego współczynnika tarcia nie powinny być mniejsze niż podane w tablicy 19. W wypadku badań na krótkich odcinkach nawierzchni, rondach lub na dojazdach do skrzyżowań poszczególne wyniki pomiarów współczynnika tarcia nie powinny być niższe niż 0,44, przy prędkości pomiarowej 30 km/h. Tablica 19. Dopuszczalne wartości miarodajnego współczynnika tarcia wymagane przed upływem okresu gwarancyjnego Klasa drogi Element nawierzchni Miarodajny współczynnik tarcia przy prędkości zablokowanej opony względem nawierzchni 60 km/h 90 km/h A, S Pasy ruchu - 0,37 Pasy: włączania i wyłączania, jezdnie łącznic 0,44 - GP, G, Z Pasy: ruchu, dodatkowe, utwardzone pobocza 0, Pozostałe właściwości warstwy asfaltowej Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni, nie może się różnić od szerokości projektowanej o więcej niż ± 5 cm. Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń. Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o ± 5 cm. Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie. Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń. 80

81 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Jednostka obmiarowa Jednostką obmiarową jest m2 (metr kwadratowy) wykonanej warstwy z betonu asfaltowego (AC). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne. 9. PODSTAWA PŁATNOŚCI Wyłączono z zakresu opracowania. 10. PRZEPISY ZWIĄZANE 10.1 Polskie Normy 2. PN-EN Metody badania cementu Oznaczanie zawartości chlorków, dwutlenku węgla i alkaliów w cemencie 3. PN-EN Wapno budowlane Część 2: Metody badań 4. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 5. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie składu ziarnowego Metoda przesiewania 6. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie kształtu ziaren za pomocą wskaźnika płaskości 7. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziaren Wskaźnik kształtu 8. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości ziaren o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 9. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszywa 10. PN-EN Badania geometrycznych właściwości kruszyw Ocena zawartości drobnych cząstek Badania błękitem 81

82 metylenowym 11. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 12. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabnianie 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Oznaczanie gęstości nasypowej i jamistości 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziaren i nasiąkliwości 17. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: Oznaczanie gęstości wypełniacza Metoda piknometryczna 18. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 8: Oznaczanie polerowalności kamienia 19. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 1: Oznaczanie mrozoodporności 20. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 21. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 22. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 23. PN-EN 1428 Asfalty i lepiszcza asfaltowe Oznaczanie zawartości wody w emulsjach asfaltowych Metoda destylacji 82

83 azeotropowej 24. PN-EN 1429 Asfalty i lepiszcza asfaltowe Oznaczanie pozostałości na sicie emulsji asfaltowych oraz trwałości podczas magazynowania metodą pozostałości na sicie 25. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 26. PN-EN Badania chemicznych właściwości kruszyw Część 4: Oznaczanie podatności wypełniaczy do mieszanek mineralno-asfaltowych na działanie wody 27. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 28. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 29. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 30. PN-EN Asfalty i produkty asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacyjna 31. PN-EN i PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT Jw. Część 3: Metoda RFT 32. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej metodą hydrostatyczną 33. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni 34. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 11: Określenie powiązania pomiędzy kruszywem i asfaltem 35. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 12: Określanie wrażliwości na wodę 36. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 83

84 13: Pomiar temperatury 37. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 18: Spływanie lepiszcza 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 22: Koleinowanie 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 27: Pobieranie próbek 40. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 41. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie czasu wypływu emulsji asfaltowych lepkościomierzem wypływowym 42. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie sedymentacji emulsji asfaltowych 43. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie wartości ph emulsji asfaltowych 44. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 45. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie lepiszczy z emulsji asfaltowych przez odparowanie 46. PN-EN Asfalty i lepiszcza asfaltowe Badanie rozpadu Część 1: Oznaczanie indeksu rozpadu kationowych emulsji asfaltowych, metoda z wypełniaczem mineralnym 47. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton Asfaltowy 48. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 49. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą Pierścienia i Kuli 84

85 50. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 51. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 52. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie odporności na magazynowanie modyfikowanych asfaltów 53. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie ciągliwości lepiszczy asfaltowych metodą pomiaru ciągliwości 54. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 55. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie ciągliwości modyfikowanych asfaltów Metoda z duktylometrem 56. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie przyczepności emulsji bitumicznych przez zanurzenie w wodzie Metoda z kruszywem 57. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii deformacji 58. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 59. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami 60. PN-EN Wypełniacze złączy i zalewy Część 1: Specyfikacja zalew na gorąco 61. PN-EN Wypełniacze złączy i zalewy Część 2: Specyfikacja zalew na zimno 62. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 63. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda Wymagania techniczne 64. WT-1 Kruszywa Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych - Zarządzenie nr 102 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 19 listopada 2010 r. 65. WT-2 Nawierzchnie asfaltowe Nawierzchnie asfaltowe na drogach krajowych - Zarządzenie nr 102 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 19 listopada 2011 r. 66. WT-3 Emulsje asfaltowe Kationowe emulsje asfaltowe na drogach publicznych 85

86 Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 86

87 D B. WARSTWA WIĄŻĄCA I WYRÓWNAWCZA Z BETONU ASFLATOWEGO WG WT 1 I WT2 Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg Roboty w zakresie układania chodników i asfaltowania 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót budowlanych zgodnie z zakresem robót przedstawionym w Przedmiarze robót. Podstawą opracowania niniejszej SST są przepisy obowiązującego prawa, normy i zasady sztuki budowlanej. 1.2.Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest, jako dokument inwestorski niezbędny przy realizacji i odbiorze robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkimi czynnościami umożliwiającymi i mającymi na celu: wykonania warstwy asfaltowej wiążącej Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy wiążącej i wyrównawczej z betonu asfaltowego wg PN-EN [47] i WT-2 Nawierzchnie asfaltowe 2010 [65] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić Zakładową kontrolę produkcji (ZKP) zgodnie z WT-2 [65] punkt Warstwę wiążącą i wyrównawczą z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR6 (określenie kategorii ruchu podano w punkcie 1.4.8). Stosowane mieszanki betonu asfaltowego o wymiarze D podano w tablicy 1 87

88 1.4. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny, za jakość materiałów i wykonywanych robót oraz za zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w specyfikacji Wymagania Ogólne Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa wiążąca warstwa nawierzchni między warstwą ścieralną a podbudową Warstwa wyrównawcza warstwa o zmiennej grubości, ułożona na istniejącej warstwie w celu uzyskania odpowiedniego profilu potrzebnego do ułożenia kolejnej warstwy Mieszanka mineralno-asfaltowa mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 11, 16, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDP-IBDiM [68] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu. Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt

89 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów 2.2. Lepiszcza asfaltowe Należy stosować asfalty drogowe wg PN-EN [27] lub polimeroasfalty wg PN-EN [59]. Rodzaje stosowanych lepiszcz asfaltowych podano w tablicy 2. Oprócz lepiszcz wymienionych w tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. 89

90 90

91 Składowanie asfaltu drogowego powinno się odbywać w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym Kruszywo Do warstwy wiążącej i wyrównawczej z betonu asfaltowego należy stosować kruszywo według PN-EN [44] i WT-1 Kruszywa 2010 [64], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. Kruszywa powinny spełniać wymagania podane w WT-1 Kruszywa 2010 tablica 8, 9, 10, 11. Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Środek adhezyjny W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny, tak aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN , metoda C [34] wynosiła co najmniej 80%. Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach producenta Materiały do uszczelnienia połączeń i krawędzi Do uszczelnienia połączeń technologicznych (tj. złączy podłużnych i poprzecznych z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować: a) materiały termoplastyczne, jak taśmy asfaltowe, pasty itp. według norm lub aprobat technicznych, b) emulsję asfaltową według PN-EN [58] lub inne lepiszcza według norm lub aprobat technicznych Grubość materiału termoplastycznego do spoiny powinna wynosić: nie mniej niż 10 mm przy grubości warstwy technologicznej do 2,5 cm, nie mniej niż 15 mm przy grubości warstwy technologicznej większej niż 2,5 cm. 91

92 Składowanie materiałów termoplastycznych jest dozwolone tylko w oryginalnych opakowaniach producenta, w warunkach określonych w aprobacie technicznej. Do uszczelnienia krawędzi należy stosować asfalt drogowy wg PN-EN [27], asfalt modyfikowany polimerami wg PN-EN [59] metodą na gorąco. Dopuszcza się inne rodzaje lepiszcza wg norm lub aprobat technicznych Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe lub kationowe emulsje modyfikowane polimerami według PN-EN [58] i WT-3 Emulsje asfaltowe 2009 punkt 5.1 tablica 2 i tablica 3 [66]. Emulsję asfaltową można składować w opakowaniach transportowych lub w stacjonarnych zbiornikach pionowych z nalewaniem od dna. Nie należy nalewać emulsji do opakowań i zbiorników zanieczyszczonych materiałami mineralnymi. 3. SPRZĘT 3.1.Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST "Wymagania ogólne" pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych, układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, skrapiarka, walce stalowe gładkie, walce ogumione szczotki mechaniczne i/lub inne urządzenia czyszczące, samochody samowyładowcze z przykryciem brezentowym lub termosami, sprzęt drobny. 4. TRANSPORT 4.1.Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST "Wymagania ogólne" pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki 92

93 termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. 5. WYKONYWANIE ROBÓT 5.1.Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST "Wymagania ogólne" pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC11W, AC16W, AC22W). Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicach 5. Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcję kruszywa łamanego do niełamanego co najmniej 50/50. Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 6, 7, 8. 93

94 94

95 5.3. Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać 180 C dla asfaltu drogowego 50/70 i polimeroasfaltu drogowego PMB25/55-60 oraz 190 C dla asfaltu drogowego 35/50. Kruszywo powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 C od najwyższej temperatury mieszanki mineralno-asfaltowej podanej w tablicy 9. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralno-asfaltowej bezpośrednio po wytworzeniu w wytwórni. Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach Przygotowanie podłoża Podłoże (podbudowa lub stara warstwa ścieralna) pod warstwę wiążącą lub wyrównawczą z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, wyprofilowane, równe i bez kolein, suche. 95

96 Wymagana równość podłużna jest określona w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. W wypadku podłoża z warstwy starej nawierzchni, nierówności nie powinny przekraczać wartości podanych w tablicy 10. Jeżeli nierówności są większe niż dopuszczalne, to należy wyrównać podłoże. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Nierówności podłoża (w tym powierzchnię istniejącej warstwy ścieralnej) należy wyrównać poprzez frezowanie lub wykonanie warstwy wyrównawczej. Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego (np. wypełnić betonem asfaltowym). W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN- EN [60] lub PN-EN [61] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralno-asfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [39]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego Odcinek próbny Przed przystąpieniem do wykonania warstwy wiążącej z betonu asfaltowego Wykonawca wykona odcinek próbny celem uściślenia organizacji wytwarzania i układania oraz ustalenia warunków zagęszczania. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m2, a długość co najmniej 50 m. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu jakie zamierza stosować do wykonania warstwy. Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania i zagęszczania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. 96

97 Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między warstwami. Skropienie lepiszczem podłoża (np. podbudowa asfaltowa), przed ułożeniem warstwy wiążącej z betonu asfaltowego powinno być wykonane w ilości podanej w przeliczeniu na pozostałe lepiszcze, tj. 0,3 0,5 kg/m2, przy czym: zaleca się stosować emulsję modyfikowaną polimerem, ilość emulsji należy dobrać z uwzględnieniem stanu podłoża oraz porowatości mieszanki ; jeśli mieszanka ma większą zawartość wolnych przestrzeni, to należy użyć większą ilość lepiszcza do skropienia, które po ułożeniu warstwy ścieralnej uszczelni ją. Skrapianie podłoża należy wykonywać równomiernie stosując rampy do skrapiania, np. skrapiarki do lepiszczy asfaltowych. Dopuszcza się skrapianie ręczne lancą w miejscach trudno dostępnych (np. ścieki uliczne) oraz przy urządzeniach usytuowanych w nawierzchni lub ją ograniczających. W razie potrzeby urządzenia te należy zabezpieczyć przed zabrudzeniem. Skropione podłoże należy wyłączyć z ruchu publicznego przez zmianę organizacji ruchu. W wypadku stosowania emulsji asfaltowej podłoże powinno być skropione 0,5 h przed układaniem warstwy asfaltowej w celu odparowania wody. Czas ten nie dotyczy skrapiania rampą zamontowaną na rozkładarce Wbudowanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Temperatura podłoża pod rozkładaną warstwę nie może być niższa niż +5oC. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 11. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s). W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania należy indywidualnie określić wymagane warunki otoczenia. Tablica 11. Minimalna temperatura otoczenia na wysokości 2m podczas wykonywania warstwy wiążącej lub wyrównawczej z betonu asfaltowego 97

98 Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione 6. KONTROLA, JAKOŚCI ROBÓT 6.1. Zasady ogólne Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Uwagi ogólne Badania dzielą się na: badania wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera) Badania Wykonawcy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać Inżynierowi na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [36]), ocena wizualna mieszanki mineralno-asfaltowej, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych Badania kontrolne 98

99 Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Rodzaj badań kontrolnych mieszanki mineralno-asfaltowej i wykonanej z niej warstwy podano w tablicy Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych. Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania Właściwości warstwy i nawierzchni oraz dopuszczalne odchyłki Mieszanka mineralno-asfaltowa Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralno-asfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej Warstwa asfaltowa 99

100 Grubość warstwy oraz ilość materiału Grubość wykonanej warstwy oznaczana według PN-EN [40] oraz ilość wbudowanego materiału na określoną powierzchnię (dotyczy przede wszystkim cienkich warstw) mogą odbiegać od projektu o wartości podane w tablicy 14. W wypadku określania ilości materiału na powierzchnię i średniej wartości grubości warstwy z reguły należy przyjąć za podstawę cały odcinek budowy. Inżynier ma prawo sprawdzać odcinki częściowe. Odcinek częściowy powinien zawierać co najmniej jedną dzienną działkę roboczą. Do odcinka częściowego obowiązują te same wymagania jak do odcinka budowy. Za grubość warstwy lub warstw przyjmuje się średnią arytmetyczną wszystkich pojedynczych oznaczeń grubości warstwy na całym odcinku budowy lub odcinku częściowym Wskaźnik zagęszczenia warstwy Zagęszczenie wykonanej warstwy, wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni, nie może przekroczyć wartości dopuszczalnych podanych w tablicy 12. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [32] Zawartość wolnych przestrzeni w nawierzchni Zawartość wolnych przestrzeni w warstwie, nie może wykroczyć poza wartości dopuszczalne podane w tablicy Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5% Równość podłużna i poprzeczna Do oceny równości podłużnej warstwy wiążącej nawierzchni dróg wszystkich klas technicznych należy stosować metodę z wykorzystaniem łaty 4-metrowej i klina lub metody równoważnej użyciu łaty i klina, mierząc wysokość prześwitu w połowie długości łaty. Pomiar wykonuje się nie rzadziej niż co 10 m. Wymagana równość podłużna jest określona w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67]. Do oceny równości poprzecznej warstwy wiążącej nawierzchni dróg wszystkich klas technicznych należy stosować metodę z wykorzystaniem łaty 4-metrowej i klina lub metody równoważnej użyciu łaty i klina. Pomiar należy wykonywać w kierunku prostopadłym do osi jezdni, na każdym ocenianym pasie ruchu, nie rzadziej niż co 10 m. Wymagana równość poprzeczna jest określona w rozporządzeniu dotyczącym warunków technicznych, jakim powinny odpowiadać drogi publiczne [67] Pozostałe właściwości warstwy asfaltowej Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni, nie może się różnić od szerokości projektowanej o więcej niż ± 5 cm. Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń. 100

101 Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o ± 5 cm. Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie. Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Jednostka obmiarowa Jednostką obmiarową jest m2 (metr kwadratowy) wykonanej warstwy z betonu asfaltowego (AC). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady obmiaru robót Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne. 9. PODSTAWA PŁATNOŚCI Wyłączono z zakresu opracowania. 10. PRZEPISY ZWIĄZANE 10.1 Polskie Normy 1. PN-C Ropa naftowa i przetwory naftowe. Pakowanie, znakowanie i transport. 2. PN-C Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych. 3. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Metody oznaczania odporności na rozdrabnianie. 4. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie gęstości nasypowej i jamistości. 5. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza. 6. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją. 7. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Część 6: Oznaczanie gęstości ziarn i nasiąkliwości. 8. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Część 7: Oznaczanie gęstości wypełniacza. Metoda piknometryczna. 9. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych. 10 PN-EN Asfalty i produkty asfaltowe. Oznaczanie rozpuszczalności. 101

102 11. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa. 12. PN-EN Asfalty i lepiszcza asfaltowe. Oznaczanie zawartości parafiny. Część 1: Metoda destylacyjna. 13. PN-EN Asfalty i lepiszcza asfaltowe. Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza. Część 1: Metoda RTFOT. 14. PN-EN Mieszanki mineralno-asfaltowe. Metody badania mieszanek mineralnoasfaltowych na gorąco. Część 12: Określanie wrażliwości próbek asfaltowych na wodę. 15. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 22: Trasowanie kołem. 16. PN-EN Mieszanki mineralno-asfaltowe - Metody badania mieszanek mineralnoasfaltowych na goraco. Część 8: Oznaczanie zawartości wolnej przestrzeni. 17. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu. 18. PN-EN Mieszanki mineralno-asfaltowe. Wymagania. Część 20: Badanie typu. 19. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą pierścienia delta i kuli. 20. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna. 21. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 1: Oznaczanie mrozoodporności. 22. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania. 23. PN-EN Asfalty i lepiszcza asfaltowe. Zasady klasyfikacji asfaltów modyfikowanych polimerami 24. PN-EN 1427 Asfalty i lepiszcza asfaltowe. Oznaczanie temperatury mięknienia. Metoda Pierścień i Kula. 25. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna. 26. PN-EN Metody badania cementu. Oznaczanie zawartości chlorków, dwutlenku węgla i alkaliów w cemencie. 27. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda. 28. PN-EN Badania podstawowych właściwości kruszyw. Procedura i terminologia uproszczonego opisu petrograficznego. 29. PN-EN Badania geometrycznych właściwości kruszyw. Oznaczanie składu ziarnowego. Metoda przesiewania 102

103 30. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek - Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza). 31. PN-EN Badania geometrycznych właściwości kruszyw. Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 32. PN-EN Badania geometrycznych właściwości kruszyw - Część 4: Oznaczanie kształtu ziarn - Wskaźnik kształtu 33. PN-EN Badania geometrycznych właściwości kruszyw. Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych. 34. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszyw. 35. PN-EN Badania geometrycznych właściwości kruszyw. Ocena zawartości drobnych cząstek. Badanie błękitem metylenowym. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 103

104 D FREZOWANIE NAWIERZCHNI ASFALTOWYCH NA ZIMNO Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : frezowanie nawierzchni asfaltowych na zimno 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Frezowanie nawierzchni asfaltowej na zimno - kontrolowany proces skrawania górnej warstwy nawierzchni asfaltowej, bez jej ogrzania, na określoną głębokość OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt

105 2. MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru Sprzęt do frezowania Należy stosować frezarki drogowe umożliwiające frezowanie nawierzchni asfaltowej na zimno na określoną głębokość. Frezarka powinna być sterowana elektronicznie i zapewniać zachowanie wymaganej równości oraz pochyleń poprzecznych i podłużnych powierzchni po frezowaniu. Do małych robót (naprawy części jezdni) Inżynier może dopuścić frezarki sterowane mechanicznie. Szerokość bębna frezującego powinna być dobrana zależnie od zakresu robót. Przy lokalnych naprawach szerokość bębna może być dostosowana do szerokości skrawanych elementów nawierzchni. Przy frezowaniu całej jezdni szerokość bębna skrawającego powinna być co najmniej równa 1200 m. Przy dużych robotach frezarki muszą być wyposażone w przenośnik sfrezowanego materiału, podający go z jezdni na środki transportu. Przy frezowaniu warstw asfaltowych na głębokość ponad 50 mm, z przeznaczeniem odzyskanego materiału do recyklingu na gorąco w otaczarce, zaleca się frezowanie współbieżne, tzn. takie, w którym kierunek obrotów bębna skrawającego jest zgodny z kierunkiem ruchu frezarki. Za zgodą Inżyniera może być dopuszczone frezowanie przeciwbieżne, tzn. takie, w którym kierunek obrotów bębna skrawającego jest przeciwny do kierunku ruchu frezarki. Przy pracach prowadzonych w terenie zabudowanym frezarki muszą, a poza nimi powinny, być zaopatrzone w systemy odpylania. Za zgodą Inżyniera można dopuścić frezarki bez tego systemu: a) na drogach zamiejskich w obszarach niezabudowanych, b) na drogach miejskich, przy małym zakresie robót. Wykonawca może używać tylko frezarki zaakceptowane przez Inżyniera. Wykonawca powinien przedstawić dane techniczne frezarek, a w przypadkach jakichkolwiek wątpliwości przeprowadzić demonstrację pracy frezarki, na własny koszt. 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 105

106 4.2. Transport sfrezowanego materiału Transport sfrezowanego materiału powinien być tak zorganizowany, aby zapewnić pracę frezarki bez postojów. Materiał może być wywożony dowolnymi środkami transportowymi. 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru Wykonanie frezowania Nawierzchnia powinna być frezowana do głębokości, szerokości i pochyleń zgodnych z dokumentacją projektową i SST. Jeżeli frezowana nawierzchnia ma być oddana do ruchu bez ułożenia nowej warstwy ścieralnej, to jej tekstura powinna być jednorodna, złożona z nieciągłych prążków podłużnych lub innych form geometrycznych, gwarantujących równość, szorstkość i estetyczny wygląd. Jeżeli ruch drogowy ma być dopuszczony po sfrezowanej części jezdni, to wówczas, ze względów bezpieczeństwa należy spełnić następujące warunki: a) należy usunąć ścięty materiał i oczyścić nawierzchnię, b) przy frezowaniu poszczególnych pasów ruchu, wysokość podłużnych pionowych krawędzi nie może przekraczać 40 mm, c) przy lokalnych naprawach polegających na sfrezowaniu nawierzchni przy linii krawężnika (ścieku) dopuszcza się większy uskok niż określono w pkt b), ale przy głębokości większej od 75 mm wymaga on specjalnego oznakowania, d) krawędzie poprzeczne na zakończenie dnia roboczego powinny być klinowo ścięte Frezowanie warstwy ścieralnej przed ułożeniem nowej warstwy Do frezowania należy użyć frezarek sterowanych elektronicznie, względem ustalonego poziomu odniesienia, zachowując spadki poprzeczne i niweletę drogi. Nawierzchnia powinna być sfrezowana na głębokość projektowaną z dokładnością ± 5 mm 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Częstotliwość oraz zakres pomiarów kontrolnych Minimalna częstotliwość pomiarów Częstotliwość oraz zakres pomiarów dla nawierzchni frezowanej na zimno podano w tablicy 1. Tablica 1. Częstotliwość oraz zakres pomiarów kontrolnych nawierzchni frezowanej na zimno 106

107 Równość nawierzchni Nierówności powierzchni po frezowaniu mierzone łatą 4-metrową zgodnie z BN-68/ [1] nie powinny przekraczać 6 mm Spadki poprzeczne Spadki poprzeczne nawierzchni po frezowaniu powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5% Szerokość frezowania Szerokość frezowania powinna odpowiadać szerokości określonej w dokumentacji projektowej z dokładnością ± 5 cm Głębokość frezowania Głębokość frezowania powinna odpowiadać głębokości określonej w dokumentacji projektowej z dokładnością ± 5 mm. Powyższe ustalenia dotyczące dokładności frezowania nie dotyczą wyburzenia kilku lub wszystkich warstw nawierzchni przy naprawach kapitalnych. W takim przypadku wymagania powinny być określone w SST w dostosowaniu do potrzeb wynikających z przyjętej technologii naprawy. 7. OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 107

108 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY 1. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 108

109 D PLANTOWANIE TERENU Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : plantowania terenu 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Grunt rodzimy część pasa drogowego ulic nieutwardzonego nawierzchniami drogowymi przeznaczona w dokumentacji technicznej pod urządzenie trawników 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt

110 2. MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt 2. Grunt rodzimy - pozyskany z wykopów 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru. 3.2.SPRZĘT DO WYKONANIA ROBÓT Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inżyniera. wał kolczatka oraz wał gładki równiarki do wyrównywania skarp zagęszczarki do zagęszczania gruntu płytowe zagęszczarki wibracyjne ubijaki mechaniczne łopaty szpadle 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru. 110

111 5.2. Plantowanie gruntu rodzimego Prace należy wykonywać ręcznie za pomocą łopat lub sprzętem mechanicznym wg. pkt 3.2 Grunt należy doprowadzić do wilgotności optymalnej przez dodanie wody i zagęścić. 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Spadki poprzeczne gruntu Spadki poprzeczne gruntu powinny być zgodne z dokumentacją projektową, z tolerancją ± 1%. 7. OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, 111

112 wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 10. PRZEPISY ZWIĄZANE 10.1 POLSKIE NORMY 1. PN-B Grunty budowlane. Badania laboratoryjne Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 112

113 D B OZNAKOWANIE PIONOWE ZNAK D6 SOLARNY Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) GRUPA KATEGORIA OPIS Robot w zakresie nawierzchni dróg 1. WSTĘP 1.1. PRZEDMIOT SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru : robót oznakowania pionowego solarnego - znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku 1.2. ZAKRES STOSOWANIA SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót występujących w obiekcie objętym kontraktem. W zakres tych robót wchodzą: - montaż słupków do znaków drogowych - montaż znaków drogowych 1.4. OKREŚLENIA PODSTAWOWE Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w ST Wymagania ogólne Znak pionowy - znak wykonany w postaci tarczy lub tablicy z napisami albo symbolami, zwykle umieszczony na konstrukcji wsporczej Tarcza znaku - element konstrukcyjny, na powierzchni którego umieszczona jest treść znaku. Tarcza może być wykonana z blachy stalowej ocynkowanej lub aluminiowej - jako jednolita lub składana. 113

114 Lico znaku - przednia część znaku, służąca do podania treści znaku. Lico może być wykonane ako oklejane folią odblaskową lub nieodblaskową Znak drogowy nieodblaskowy - znak, którego lico wykonane jest w całości lub częściowo (nie dot. elementów czarnych) z materiałów zwykłych Znak drogowy odblaskowy - znak, którego lico (nie dotyczy elementów czarnych) wykazuje właściwości odblaskowe (wykonane jest z materiału o odbiciu powrotnym - współdrożnym) Konstrukcja wsporcza znaku - słup, (słupy), wysięgniki, wsporniki itp., na których zamocowana jest tarcza znaku, wraz z elementami służącymi do przymocowania tarczy (śruby, zaciski, itp.) Znak nowy znak użytkowany ( ustawiony na drodze ) lub magazynowany w okresie do 3 iesięcy od daty produkcji Znak użytkowany znak ustawiony na drodze lub magazynowany przez okres dłuższy niż 3 miesiące od daty produkcji Kategoria znaków - znaki odpowiadające podziałowi literowemu: - Kategoria A - znaki ostrzegawcze - trójkąt równoboczny, - Kategoria B - znaki zakazu - koło, - Kategoria C - znaki nakazu - koło, - Kategoria D - znaki informacyjne - kwadrat lub prostokąt, - Kategoria F - znaki uzupełniające - prostokąt lub strzała - Kategoria H - tabliczki do znaków drogowych - kwadrat lub prostokąt, - Kategoria U - znaki uzupełniające Grupa znaków - znaki należące do grupy wielkości określonej w Instrukcji o znakach drogowych pionowych: - Znaki średnie: - kategoria A - dł. boku 900 mm - kategoria B i C - śr.800 mm - kategoria D - podstawa 600 mm, - wysokość 600 mm + n * 150 mm 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne Kod CPV , pkt MATERIAŁY 2.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt

115 2.3. Materiały stosowane do fundamentów znaków Fundamenty dla zamocowania konstrukcji wsporczych znaków mogą być wykonywane, jako: - prefabrykaty betonowe, - z betonu wykonywanego na mokro". - z betonu zbrojonego. Dla fundamentów należy opracować dokumentację techniczną zgodną z obowiązującymi przepisami Konstrukcje wsporcze Ogólne charakterystyki konstrukcji Konstrukcje wsporcze do znaków" i tablic należy zaprojektować i wykonać w sposób gwarantujący stabilne i prawidłowe ustawienie w pasie drogowym. Znak D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku. Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową i uaktywnienie lamp na drugim znaku. Znak wielkości lica 600x600 mm w obudowie aluminiowej ( grubość 100 mm ). Obudowa znaku powiększona o 200 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi100 mm migające naprzemiennie po aktywacji. Czujnik ruchu pieszego znajduje się pod baterią słoneczną. Znaki kasetonowe D6 łączą w sobie kilka niezależnych funkcji, do których należą : Wyświetlanie treści znaku D-6 z boku przejścia Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak. Dane techniczne 115

116 Znak D6 SIGN FLASH Wielkość znaku Wielkość obudowy z lampami Kolor światła pulsatorów Źródło światła Barwa Napięcie zasilania Pobór mocy Waga znaku Rodzaj zasilania Typ akumulatora Typ czujnika Panel słoneczny Montaż 600x600 [mm] 620x820 [mm] żółty diody Led 591 [nm] 12 [VDC] 2,5 Watt 22 Kg słoneczne żelowy podczerwień/mikrofala 50 Watt 3 uchwyty Typ słupa nośnego fi 76/ POZYSKIWANIE MATERIAŁÓW MIEJSCOWYCH Wszystkie materiały do wykonania robót określonych w pkt powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych). 3. SPRZĘT 3.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU Roboty można wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora Nadzoru. 4. TRANSPORT 4.1. SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE TRANSPORTU Materiały należy transportować zgodnie z wymaganiami producentów materiałów. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem 116

117 5. WYKONYWANIE ROBÓT 5.1. SZCZEGÓŁOWE OGÓLNE ZASADY WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgadnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarem robót, wymaganiami niniejszej specyfikacji, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru Roboty przygotowawcze Przed przystąpieniem do robót należy wyznaczyć: lokalizację znaku, tj. jego pikietaż oraz odległość od krawędzi jezdni, krawędzi pobocza umocnionego lub pasa awaryjnego postoju, wysokość zamocowania znaku na konstrukcji wsporczej. Punkty stabilizujące miejsca ustawienia znaków należy zabezpieczyć w taki sposób, aby w czasie trwania i odbioru robót istniała możliwość sprawdzenia lokalizacji znaków. Lokalizacja i wysokość zamocowania znaku powinny być zgodne z dokumentacją projektową. Miejsce wykonywania prac należy oznakować, w celu zabezpieczenia pracowników i kierujących pojazdami na drodze Wykonanie wykopów i fundamentów dla konstrukcji wsporczych znaków Sposób wykonania wykopu pod fundament znaku pionowego powinien być dostosowany do głębokości wykopu, rodzaju gruntu i posiadanego sprzętu. Wymiary wykopu powinny być zgodne z dokumentacją projektową lub wskazaniami Inżyniera. Wykopy fundamentowe powinny być wykonane w takim okresie, aby po ich zakończeniu można było przystąpić natychmiast do wykonania w nich robót fundamentowych Fundamenty z betonu i betonu zbrojonego Wykopy pod fundamenty konstrukcji wsporczych dla zamocowania znaków wielkowymiarowych (o ile takie występują), wykonywane z betonu na mokro" lub z betonu zbrojonego należy wykonać zgodnie z PN-S-02205:1998 [24]. Wykopy należy zabezpieczyć przed napływem wód opadowych przez wyprofilowanie terenu ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Dno wykopu powinno być wyrównane z dokładnością ± 2 cm. 117

118 Przy naruszonej strukturze gruntu rodzimego, grunt należy usunąć i miejsce wypełnić do spodu fundamentu betonem. Płaszczyzny boczne fundamentów stykające się z gruntem należy zabezpieczyć izolacją, np. emulsją asfaltową. Po wykonaniu fundamentu wykop należy zasypać warstwami grubości 20 cm z dokładnym zagęszczeniem gruntu Montaż znaku Podstawowe i jedyne źródło światła kasetonu D6 stanowią diody Led w postaci dwóch lamp fi 100 mm świecących barwą żółtą ( 591 nm ) o mocy łącznej 2 Watt zamocowane wewnątrz obudowy ( kasetonu ). Z boku znaku zamontowany czujnik pasywnej podczerwieni wraz z detekcją mikrofalową umożliwiający wykrywanie pieszego w rejonie strefy przejścia i załączający pulsowanie lamp. Sterownik mikroprocesorowy wraz z radiolinią umożliwia transmisję sygnału do drugiego znaku na odległość do 50 metrów, co powoduje, że podczas zadziałania jednego znaku sygnał wykrycia pieszego jest przesyłany do znaku po przeciwnej stronie jezdni, który również zaczyna pulsować. Zastosowana transmisja radiowa zabezpiecza przed możliwością braku komunikacji w przypadku zablokowania bezpośredniej widoczności znaków ze sobą. Całość zasilania jest z baterii słonecznej o mocy 50 Watt, z której energia magazynowana jest w akumulatorze żelowym umieszczonym w znaku. System zapewnia poprawną pracę przez cały rok bez potrzeby doładowywania akumulatora. 6. KONTROLA JAKOŚCI ROBÓT 6.1. SZCZEGÓŁOWE ZASADY KONTROLI JAKOŚCI ROBÓT Zgodnie ze Specyfikacją Techniczną nr ST Wymagania ogólne Badania materiałów do wykonania fundamentów betonowych Wykonawca powinien przeprowadzić badania materiałów do wykonania fundamentów betonowych na mokro". Uwzględniając nieskomplikowany charakter robót fundamentowych, na wniosek Wykonawcy, Inżynier może zwolnić go z potrzeby wykonania badań materiałów dla tych robót Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót Wszystkie materiały dostarczone na budowę powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. Częstotliwość badań i ocena ich wyników powinna być zgodna z ustaleniami zawartymi w tablicy

119 W przypadkach budzących wątpliwości można zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów w zakresie wymagań podanych w punkcie Kontrola w czasie wykonywania robót W czasie wykonywania robót należy sprawdzać: zgodność wykonania znaków pionowych z dokumentacją projektową (lokalizacja, wymiary znaków, wysokość zamocowania znaków), zachowanie dopuszczalnych odchyłek wymiarów, zgodnie z punktem 2 i 5, prawidłowość wykonania wykopów pod konstrukcje wsporcze, zgodnie z punktem 5.3, poprawność wykonania fundamentów pod słupki zgodnie z punktem 5.3, poprawność ustawienia słupków i konstrukcji wsporczych, zgodnie z punktem 5.4 i 5.5, zgodność rodzaju i grubości blachy ze specyfikacją. 7. OBMIAR ROBÓT 7.1. SZCZEGÓŁOWE ZASADY PRZEDMIARU I OBMIARU ROBÓT Jednostka obmiarowa Jednostką obmiarową jest jednostka podana w przedmiarze robót. 8. ODBIÓR ROBÓT 8.1. SZCZEGÓŁOWE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. SZCZEGÓŁOWE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI 119

120 Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie należy wliczać podatku VAT. 1. Załączniki nr 1 i 4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. nr 220, poz. 2181) 2. Rozporządzenie Ministra Infrastruktury z dn. 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198, poz. 2041) 120
