1 NARZĘDZIA IZOLOWANE Twoje bezpieczeństwo jest dla nas NAJWYŻSZYM PRIORYTETEM!

2 Narzędzia izolowane BAHCO Twoje bezpieczeństwo jest dla nas NAJWYŻSZYM PRIORYTETEM! Nasza firma istnieje na rynku od ponad 120 lat. Wynaleźliśmy i wprowadziliśmy do sprzedaży na całym świecie profesjonalne narzędzia do wielu zastosowań. Nasza filozofia to oferować najwyższej jakości, świetnie zaprojektowane profesjonalne narzędzia. Pełna gwarancja BAHCO oferuje osiągnięcie nowego poziomu zaangażowania się w bezpieczeństwo narzędzi, a w połączeniu z asortymentem ponad 200 izolowanych narzędzi, daje nam pozycję jednej z najszerszych i najbardziej konkurencyjunych na rynku. Nasze narzedzia są bezpieczne Wszystkie narzędzia izolowane BAHCO są produkowane zgodnie z międzynarodowa normą IEC60900 oraz standardami do pracy pod napięciem do 1000 V AC i 1500 V DC. Wszystkie są poddawane dokładnym kontrolom jakościowym i bardzo ostrym testom. Narzędzia izolowane BAHCO odpowiadają normom VDE0820, a 63% z całego asortymentu jest certyfikowane przez niemieckie laboratorium VDE. Nowy asortyment narzędzi izolowanych 1000 V BAHCO powstał z połączenia potrzeb naszych dystrybutorów i odbiorców końcowych. Trwałość Skuteczność Doskonała wydajność Projektowanie i rozwój narzędzi zorientowanych na użytkownika Najlepsze narzędzia na rynku pod względem ergonomii Dostępność Znakomita ergonomia Projekt BAHCO Szeroki zakres narzędzi Gwarancja bezpieczeństwa ICE Certyfikat VDE Wielowarstwowe pokrycie z różnymi kolorami sygnalizujące zużycie narzędzia i stany - bezpieczeństwa, zagrożenia lub dużego niebezpieczeństwa 216 typów Jeden z największych asortymentów narzędzi izolowanych na rynku 2

3 Gwarancja BEZPIECZEŃSTWA Cały asortyment narzędzi BAHCO charakteryzuje się wysokim poziomem technicznej doskonałości. Materiały, z których je wykonano są starannie wybrane i zawsze najwyższej jakości, tak, aby gwarantowały wysoki poziom bezpieczeństwa i trwałości. Jesteśmy znani na świecie, jako jeden z nielicznych producentów narzędzi, który produkuje w swoich zakładach zarówno narzędzia ręczne jak i narzędzia ręczne izolowane. Każde narzędzie jest poddawane testowi V przez 10 sekund, co gwarantuje późniejsze bezpieczne użytkowanie. Wysokiej jakości, wysoko wydajne materiały wykończeniowe Nie powodują rozprzestrzeniania się ognia Zakres bezpiecznych temperatur pracy to -20 C do +70 C Ukazanie się żółtej powłoki oznacza stan wysokiego niebezpieczeństwa. Ukazanie się pomarańczowej powłoki oznacza stan zagrożenia. Czerwona powłoka oznacza bezpieczną pracę. Czarna końcówka to dodatkowa powłoka zabezpieczająca przed urazami mechanicznymi (przy upadku). Każde narzędzie ma wykonane laserowo nieścieralne oznaczenie. Narzędzia izolowane BAHCO Standardowe testy wykonywane w zgodnie z normą ICE Test izolacji Narzędzie jest zanurzane w wodzie na 24 godziny. W międzyczasie przez 3 minuty podawane jest impulsowo napięcie 10 kv. Test zostaje zaliczony pozytywnie jeśli nie ma żadnych przebić elektrycznych, iskrzenia lub przeskoków iskier w ciągu trwania testu, a także jeśli nie są przekroczone zakresy upływu prądu. Test siły utrzymywania Ten test jest wykonywany tylko na narzędziach składających się z kliku części. Polega na przyłożeniu siły 50 N w celu rozłączenia poszczególnych części narzędzia. Po minucie trwania, cześci składowe muszą pozostać razem złożone. Test na urazy mechaniczne Narzędzie jest schładzane do temperatury -25 C na 2 godziny. Po tym czasie za pomoca specjalnego młotka wykonuje się uderzenia w powłokę izolacyjną. Test zostaje zaliczony pozytywnie jeśli powłoka izolacyjna nie wykaże żadnych uszkodzeń. Test trwałości oznaczenia narzedzia Oznaczenia są poddawane zacieraniu przez 15 s szmatką nasiąknietą wodą, a potem przek kolejne 15 s szmatką nasiąkniętą isopropanolem. Po tych działaniach oznaczenie ciągle powinno być czytelne. Test przylegania izolacji Narzędzie jest przetrzymywane w temperaturze 70 C przez 168 h. Potem działamy siłą 50 N przyłożoną w kierunku linii dzielącej pokrycie z materiału izolacyjnego od cześci przewodzącej. Aby zaliczyć test, materiał izolacyjny musi pozostać przez cały czas ściśle połączony z elementem przewodzącym narzędzia. Test przenikania Izolacja testowanego narzędzia jest ściskana w specjalnym przyrządzie. W tym samym czasie, przez 3 minuty, jest podawane na na testowane narzedzie napięcie 5000 V. Test zostaje zaliczony jeśli w tym czasie nie ma żadnych przebić elektrycznych, przesoków iskier lub ognienia. Test ogniowy Test ogniowy jest uznany za zliczony jeśli wysokość płomieni przechodzących przez narzedzie nie przekroczy 120 mm i jednocześnie nie widac nigdzie topiącego się materiału izolacyjnego. Test wizualny i wymiarowy Testowane narzędzie (jego izolacja) jest poddawana wizualnym oględzinom pod kątem występowania ewnetualnych zewnętrzych uszkodzeń. Oznaczenie powenno być znakomicie czytelne, a wymiary narzędzia powinny być zgodne z obowiązującymi standardami. IEC60900 * * 63% narzędzi izolowanych Bahco ma certyfikat niemieckiego laboratorium 3

4 SZCZYPCE I UCINACZKI IZOLOWANE 1000 V 4

5 Ucinaczki boczne izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści zaprojektowane do cięcia twardych materiałów (drut piano lub drut ze stali sprężynowej) częścią bliższą połączeniu ruchomemu szczęk, a także do cięcia miękkich materiałów (drut miedziany lub izolacji plastikowej) końcówką szczęk specjalnie ukształtowane szczeki wpływaja na lepsze cięcie w ciasnych przestrzeniach wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie (ISO: 5749, DIN: 5749) L mm A mm B mm C mm 2101S S S S Ucinaczki boczne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie Zakres cięcia od 0,5 mm dla drutu miękkiego do 1,6 mm dla drutu twardego wykończenie: chromowane (ISO: 5749, DIN: 5749) L mm A mm B mm C mm 2171V V Szczypce i ucinaczki izolowane 1000 V Typy drutu i zakres cięcia W M H TYPY DRUTU WYTRZYMAŁOŚĆ NA ROZCIĄGANIE Ø mm Miękki drut Średnio twardy drut Drut sprężynowy Zwykły drut Drut fortepianowy Miedź N/mm 2 Brąz N/mm N/mm N/mm Różnice pomiędzy miękkim drutem a drutem piano wynikają z ich różnej wytrzymałości na rozciąganie, która z kolei jest powiązana z właściwościami materiału (miedź, mosiądz, żelazo, stal, itd.). Dalej w każdym z rodzajów drutu można znaleźć wiele grubości (średnic). Patrz - więcej wyjaśnia tablica. Ucinaczki boczne o podwyższonej wytrzymałości izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) Zakres cięcia drut fortepianowy wykończenie: chromowane (ISO: 5749, DIN: 5749) L mm A mm B mm C mm 2191V V Ucinaczki czołowe izolowane 1000 V Ucinaczki BAHCO wykazują sie większą wydajnością cięcia niż inne porównywalne narzędzia krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie Zakres cięcia od 1,0 mm dla drutu miękkiego do 1,6 mm dla drutu twardego wykończenie: chromowane (ISO: 5749, DIN: 5749) SIŁA CIĘCIA (N) TEST PORÓWNAWCZY SIŁY CIĘCIA BAHCO POZOSTALI L mm A mm B mm C mm 527V V LICZBA CIĘĆ 5

6 Szczypce izolowane 1000 V Szczypce uniwersalne izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści specjalnie zaprojektowane krawędzie do cięcia twardych materiałów (drut piano lub drut ze stali sprężynowej) część chwytna doskonale pasująca do chwytania płaskich przedmiotów wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie (ISO: 5746, DIN: 5746) L mm A mm B mm C mm 2628 S S Szczypce uniwersalne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) Zakres cięcia: od 1,0 drut miękki do 1,6 drut twardy wykończenie: chromowane (ISO: 5746, DIN: 5746) Product code L mm A mm B mm C mm 2678V V V Szczypce wydłużone izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści wydłużone, półokrągłe i ząbkowane szczęki zakres cięcia: 1,6 mm twardy stalowy drut dokładnie wykonane szczęki dające pewny chwyt ostre kwawędzie do cięcia miękkich materiałów (drut miedziany, plastik) wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie (ISO: 5745, DIN: 5745) L mm A mm B mm C mm E mm 2430 S Szczypce wydłużone izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) Zakres cięcia: od 1,0 drut miękki do 1,6 drut twardy wykończenie: chromowane (ISO: 5745, DIN: 5745) L mm A mm B mm C mm E mm 2430V V Szczypce wydłużone zagięte (60 ) izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści zagięta końcówka pod kątem 60 zakres cięcia: 1,6 mm twardy drut stalowy wydłużone, półokrągłe i ząbkowane szczęki dokładnie wykonane szczęki dające pewny chwyt ostre kwawędzie do cięcia miękkich materiałów (drut miedziany, plastik) wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie (ISO: 5745, DIN: 5745) Szczypce wydłużone zagięte (60 ) izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) zagięta końcówka pod kątem 60 Zakres cięcia: od 1,0 drut miękki do 1,6 drut twardy wykończenie: chromowane (ISO: 5745, DIN: 5745) L mm A mm B mm C mm E mm L mm A mm B mm C mm E mm 2427 S V

7 Szczypce płaskie izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) konstrukcja zapewnijąca dobry chwyt zwłaszcza w ograniczonych rozmiarami miejscach wykończenie: chromowane (ISO: 5745, DIN: 5745) L mm A mm B mm C mm D mm E mm 2421V Szczypce z końcówkami okrągłymi izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) przeznaczone do prac związanych z zaginaniem drutu wykończenie: chromowane (ISO: 5745, DIN: 5745) L mm A mm B mm C mm E mm 2521V Szczypce izolowane 1000 V Szczypce do zdejmowania izolacji izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści maksymalna średnica odzizolowywanego kabla 5 mm, maksymalny przekrój odizolowywanego kabla 10 mm2 wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie L mm A mm B mm C mm Kabel Ø Zakres 2223 S Szczypce do zdejmowania izolacji izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa maksymalna średnica odzizolowywanego kabla 5 mm, maksymalny przekrój odizolowywanego kabla 10 mm2 wykończenie: chromowane L mm A mm B mm C mm Kabel Ø Zakres 2223V Szczypce nastawne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści), połączenie tulejowe krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa. szczęki profilowane do chwytania przedmiotów płaskich i rur, 3 punktowy samozamykający się mechanizm wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie (ISO 8976) L mm A mm B mm C mm 2619V V Szczypce nastawne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści), połączenie bruzdowe szczęki profilowane do chwytania przedmiotów płaskich i rur, 3 punktowy samozamykający się mechanizm wykończenie: chromowane (ISO 8976) L mm A mm B mm C mm 6224V

8 Szczypce izolowane 1000 V Nożyce do kabli z machanizmem zapadkowym izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) obsługa jedną ręką, nie wymagają nacisku podczas cięcia, łatwy mechanizm zwalniania ruchomej szczęki zakres cięcia: do miedzianych i aluminiowych kabli nie stosować do twardych miedzianych oraz stalowych kabli lub kabli z wewnętrznym stalowym wzmocnieniem czyste, gładkie powierzchnie po cięciu, nie skręcone wiązki Tabela zakresu cięcia Wielożyłowe kable miedziane Kilku sekcjowe kable miedziane v Ø35 Maksymalny przekrój 240 mm 2 Maksymalny przekrój 240 mm v Ø52 Maksymalny przekrój 400 mm 2 Maksymalny przekrój 400 mm 2 Nożyce do kabli miedzianych i aluminiowych izolowane 1000 V jednokomponentowe izolowane do 1000 V rękojeści zakres cięcia: aluminiowe lub miedziane kable bez lub z linka nośną Rekomendowany zakres średnic ciętych kabli aluminium lub miedź do 30 mm a z linką nośną (1800 N/mm2) do 6 mm. UWAGA: ABY MAKSYMALNIE WYDŁUŻYĆ ŻYCIE NARZĘDZIA, SZLIFOWANE OSTRE CZĘSCI OSTRZA NIE MOGĄ BYĆ NIGDY UŻYWANE DO CIĘCIA ŻELAZA. DO CIĘCIA CZĘŚCI ŻELAZNYCH NALEŻY UŻYWAĆ KARBOWAN- YCH CZĘŚCI OSTRZA. L mm mm 2520 S Kable miedziane z giętkim materiałem Maksymalny przekrój zewnętrzny Ø35 Maksymalny przekrój zewnętrzny Ø52 Wielożyłowe kable aluminiowe Kilku sekcjowe kable aluminiowe Maksymalny przekrój zewnętrzny Ø35 Maksymalny przekrój zewnętrzny Ø35 Maksymalny przekrój zewnętrzny Ø52 Maksymalny przekrój zewnętrzny Ø52 L mm A mm V V Nożyce do kabli izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) nie stosować do twardych miedzianych oraz stalowych kabli lub kabli z wewnętrznym stalowym wzmocnieniem Rozmiar mm 170 Maksymalne otwarcie mm 15 Średnica zewnętrzna Al - Cu L mm A mm B mm C mm 2250V V Nożyce do kabli miedzianych i aluminiowych izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) nie stosować do twardych miedzianych oraz stalowych kabli lub kabli z wewnętrznym stalowym wzmocnieniem wykończenie: czarne oksydowane, zabezpieczone antykorozyjnie Rozmiar mm 210 Maksymalne otwarcie mm Zewnętrzna średnica Al - Cu Nożyce do prętów izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) Kuta głowica, hartowane indukcyjnie krawędzie tnące Długie ramiona, głowica pracująca na zasadzie dżwigni pozwalająca ciąć twarde materiały bez konieczności przyłożenia dużej siły Typy drutu, Ø mm L mm A mm B mm C mm L mm 80kg/mm 2 120kg/mm 2 160kg/mm V VBC

9 WKRĘTAKI IZOLOWANE 1000 V 9

10 Wkrętaki Ergo izolowane 1000 V Proces projektowania ergonomicznych narzędzi BAHCO bazuje na naukowo opracowanym 11 punktowym programie. Ten program opiera się na faktach i doświadczeniu pozyskanym od użytkowników, badaczy, projektantów przemysłowych oraz osób zajmującyh się ergonomią z jednej strony oraz intensywnych testach produktów u użytkowników końcowych i w laboratoriach z drugiej strony. Tam metoda jest unikalną metoda w całym przemyśle narzedziowym. Aby podkreślić które z narzędzi z naszej oferty zostały w ten sposób zaprojektowane, dodajemy do ich ozmaczeń logo Ergo. Kolorowe ozanczenia rękojeści pozwalające na szybką identyfikację typu końcówki wkrętaka. Wkrętak do śrub prostych Wkrętak do śrub Phillips Wkrętak do śrub Pozidriv Wkrętak z gniazdem sześciokątnym Wkrętak do śrub Torx Wkrętaki Ergo TM do śrub Phillips izolowane 1000V Wkrętaki do śrub Phillips (PH), do pracy pod napięciem do 1000 Volt. DIN Tip DIN ISO , ISO BE-8640S z dwuręczną rękojeścią. mm mm mm BE-8600S x BE-8610S x BE-8620S x BE-8630S x BE-8640S x Wkrętaki Ergo TM do śrub Pozidriv izolowane 1000V Wkrętaki Ergo TM izolowane 1000 V IEC 60900, EN 60900, DIN-EN 60900, VDE 0682 część 201. Ergonomicznie zaprojektowana 3-komponentowa rękojeść (polipropylen i termoplastyczny elastomer) Kolorowe ozanczenia rękojeści pozwalające na szybką identyfikację typu końcówki wkrętaka. Oksydowane na czarno końcówki, całkowicie hartowane, wykonane z Molibdenowo-Vanadowej Stali. Wkrętaki do śrub Pozidriv (PZ), do pracy pod napięciem do 1000 Volt. DIN Tip DIN ISO , ISO BE-8840S z dwuręczną rękojeścią. mm mm mm BE-8800S x BE-8810S x BE-8820S x BE-8830S x BE-8840S x Wkrętaki Ergo TM do śrub prostych izolowane 1000V Wkrętaki do śrub prostych, do pracy pod napięciem do 1000 Volt. DIN Tip DIN 5264-A, ISO A mm mm mm mm mm BE-8010S x BE-8220S x BE-8230S x BE-8040S x BE-8050S x BE-8255S x BE-8065S x Wkrętaki Ergo TM z gniazdem sześciokątnym izolowane 1000V Wkrętaki z gniazdem sześciokątnym, do pracy pod napięciem do 1000 Volt. DIN Tip DIN ISO 2936 mm mm mm BE-8725S x BE-8703S x BE-8704S x BE-8705S x BE-8706S x BE-8708S x

11 Wkrętaki Ergo TM do śrub Torx izolowane 1000V Wkrętaki do śrub Torx, do pracy pod napięciem do 1000 Volt. D mm mm mm BE-8910S T x BE-8915S T x BE-8920S T x BE-8925S T x BE-8930S T x Wkrętaki Ergo TM z końcówką mieszaną izolowane 1000V IEC 60900, EN 60900, DIN-EN 60900, VDE 0682 część 201 Mieszana końcówka: śruby proste/ph lub śruby proste/pz Do użytku w elektrycznych szafach lub terminalach Lepsze wykorzystanie wkrętaka, minimalizacja czasów zamiany narzędzia Nowy typ izolacji grotu, do pracy pod napięciem do 1000 Volt AC i 1500 Volt DC (niskie napięcia) Zestawy wkrętaków Ergo TM izolowane 1000V Zestaw wkrętaków Ergo TM izolowanych 1000V, do pracy pod napięciem do 1000 Volt. Normy dla wkrętka do śrub prostych: DIN Tip DIN 5264-A, ISO A. Normy dla wkrętaka Phillips / Pozidriv : DIN Tip DIN ISO , ISO BE-9881S 0.5x3x100 PH1x x4x100 PH2x100 1x5.5x125 BE-9882S 0.5x3x100 PZ1x x4x100 PZ2x100 1x5.5x125 BE-9888S 0.4x2.5x75 PZ0x x3.0x100 PZ2x x4.0x100 PZ3x x5.5x125 PH PZ Wkrętaki Ergo izolowane 1000 V Wkrętaki Ergo TM z końcówką mieszaną - do śrub Phillips /Prostych izolowane 1000V mm mm mm BE-8510S 5 / PH x BE-8520S 6 / PH x Zestawy wkrętaków Ergo TM z końcówką mieszaną izolowane 1000V mieszana końcówka: śruby proste/ph lub śruby proste/pz do użytku w elektrycznych szafach lub terminalach lepsze wykorzystanie wkrętaka, minimalizacja czasów zamiany narzędzia nowy typ izolacji grotu, do pracy pod napięciem do 1000 Volt AC i 1500 Volt DC (niskie napięcia) rękojeść 3-komponentowa, z kolorowym oznaczeniem pozwalającym na szybką identyfikację typu wkrętaka + dodatkowo tester napięcia Zawiera BE-9885S 5 / PH1 5 / PZ / PH2 6 / PZ2 Tester V napięcia Wkrętaki Ergo TM z końcówką mieszaną - do śrub Pozidriv /Prostych izolowane 1000V mm mm mm BE-8710S 5 / PZ x BE-8720S 6 / PZ x

12 Wkrętaki Serii 800 izolowane 1000 V Wkrętaki Serii 800 izolowane 1000 V 2-komponentowa rękojeść wykonana z polipropylenu I termoplastycznego elastomeru grot z Molibdenowo-Vanadowej stali, całkowicie hartowany IEC 60900, DIN-EN 60900, EN 60900, VDE 0682 część 201 Wkrętaki Serii 800 do śrub płaskich izolowane 1000 V Wkrętaki do śrub płaskich izolowane, do pracy pod napięciem do 1000 Volt DIN Końcówka DIN 5264-A, ISO A mm mm mm mm mm 813VDE x VDE-3, x VDE x VDE-5, x VDE-6, x VDE x VDE x VDE x Wkrętaki Serii 800 do śrub Phillips izolowane 1000 V Wkrętaki do śrub Phillips izolowane, do pracy pod napięciem do 1000 Volt Końcówka DIN ISO , ISO mm mm mm 815VDE x VDE x VDE x VDE x VDE x Wkrętaki Serii 800 do nakrętek sześciokątnych izolowane 1000 V Wkrętaki do nakrętek izolowane, do pracy pod napięciem do 1000 Volt Tolerancja wykonania części roboczej DIN ISO 691, ISO 691 mm mm mm 817V x V x V x V x V x Wkrętaki Serii 800 do śrub Pozidriv izolowane 1000 V Wkrętaki do śrub Pozidriv izolowane, do pracy pod napięciem do 1000 Volt Końcówka DIN ISO , ISO mm mm mm 816VDE x VDE x VDE x VDE x Zestawy wkrętaków Serii 800 izolowane 1000V Zestawy wkrętaków izolowanych, do pracy pod napięciem do 1000 Volt IEC 60900, DIN-EN 60900, EN 60900, VDE 0682 część 201 PH PZ 820VDE-5 0.6x3.5x100 PZ1x x4x100 PZ2x x6.5x VDE-5 0.5x3.0x100 PH1x x4x100 PH2x x5.5x125 12

13 Zestawy wkrętaków Serii 600 izolowane 1000V izolowane groty, do pracy pod napięciem do 1000 Volt AC i 1500 Volt DC (niskie napięcia) połączenie profesjonalnej jakości i bardzo konkurencyjnej ceny dużej wielkości 2-komponentowa rękojeść gwarantujące dobre przeniesienie momentu materiał: stal Molibdenowo-Wanadowa Wkrętaki typ 623 IEC do śrub płaskich izolowane 1000 V Wkrętaki do śrub płaskich izolowane, do pracy pod napięciem do 1000 Volt DIN Końcówka DIN 5264-A, ISO A mm mm mm mm mm Wkrętaki typ 625 IEC do śrub Phillips izolowane 1000 V Wkrętaki do śrub Phillips (PH) izolowane, do pracy pod napięciem do 1000 Volt Końcówka DIN ISO , ISO mm mm mm Zestawy wkrętaków Serii 600 izolowane 1000 V Zestaw wkrętaków typ 600 IEC izolowanych 1000 V Zestaw wkrętaków do śrub prostych/phillips (PH) izolowanych, do pracy pod napięciem do 1000 Volt Opakowanie blistrowe zawierające 6 wkrętaków PH x3.0x100 PH1x x4.0x100 PH2x x5.5x x6.5x150 13

14 KLUCZE, NASADKI I KLUCZE NASTAWNE 1000 V 14

15 Klucze płaskie izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) Na kluczach 6-16 mm 2-warstwowa różnokolorowa izolacja + trzeci czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa. Na kluczach mm 3-warstwowa różnokolorowa izolacja + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja-praca w stanie zagrożenia, żółta izolacja-praca w stanie wysokiego niebezpieczeństwa. materiał: stal Chromo-Vanadowa Tolerancja wykonania części roboczej zgodnie z normą ISO 691 mm L mm A mm B mm Powłoki ochronne 6MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV Klucze oczkowy odsadzony izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) materiał: stal Chromo-Vanadowa 12 punktowy profil Dynamic Drive Tolerancja wykonania części roboczej zgodnie z normą ISO 691 mm L mm A mm B mm C mm 2MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV Klucze, nasadki i klucze nastawne izolowane 1000 V Klucze nastawne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) materiał: stal Chromo-Vanadowa kręcenie śrubą ślimakową wywołuje ruch szczęk Zgodne z ISO i ANSI w zakresie momentu, wymiary głowicy klucza zgodne z ISO 6787 L mm A mm B mm D mm E mm 8070V V V V V Klucze nastawne izolowane 1000 V (z dodatkowym zabezpieczeniem całego narzędzia) 3-warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa. materiał: stal Chromo-Vanadowa kręcenie śrubą ślimakową wywołuje ruch szczęk Przekracza zalecenia norm ISO i ANSI w zakresie momentu L mm A mm C mm 8071VLT VLT VLT

16 Klucze, nasadki i klucze nastawne izolowane 1000 V Klucze nasadkowe typu T izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) 3-warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa. materiał: stal Chromo-Vanadowa 6 punktowy profil Dynamic Drive Tolerancja wykonania części roboczej zgodnie z normą ISO 691 mm L mm A mm B mm C mm M mm 28MV MV MV MV MV MV MV MV MV MV MV MV MV MV MV Nasadki 1/2 izolowane 1000 V (z dodatkowym zabezpieczeniem) 2-warstwowa różnokolorowa izolacja na całym narzędziu. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa materiał: stal Chromo-Vanadowa 12 punktowy profil Dynamic Drive Zgodne ze standardami ISO w zakresie tolerancji i momentu. mm A mm B mm C mm L mm 7800DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV DMV Grzechotka 1/2 izolowana 1000 V ( z dodatkowym zabezpieczeniem rękojeści) 3-warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie materiał: stal Chromo-Vanadowa jeden z przycisków słuzy do zmieniania kierunku działania grzechotki, drugi służy do zamykania lub zwalniania nasadki na trzpieniu 1/2 28 zębowy mechanizm grzechotki, zaczyna pracę przy kącie 13 Zgodna ze standardami ISO. Testowana na wytrzymałość i statycznie cykli L mm A mm B mm C mm /2V Pokrętło 1/2 typu T izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) 2-warstwowa różnokolorowa izolacja na całym narzedziu + trzeci czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa materiał: stal Chromo-Vanadowa trzpień męski 1/2 ma chowaną w szczelinie kulkę która służy do blokowania nasadki Zgodne zodpowiednimi standardami ISO w zakresie tolerancji trzpienia i momentu. L mm A mm /2V

17 Przedłużka 1/2 izolowana 1000 V (z dodatkowym zabezpieczeniem) 2-warstwowa różnokolorowa izolacja na całym narzedziu. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa materiał: stal Chromo-Vanadowa trzpień męski 1/2 ma chowaną w szczelinie kulkę która służy do blokowania nasadki Zgodne zodpowiednimi standardami ISO w zakresie tolerancji trzpienia i momentu. L mm /2V /2V Klucz krzyżak izolowany 1000 V (z dodatkowym zabezpieczeniem) 2-warstwowa różnokolorowa izolacja na całym narzedziu. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa materiał: stal Chromo-Vanadowa 6 punktowy standardowy profil Tolerancja wykonania części roboczej zgodnie z normą ISO 691 L mm mm 2820V x9x11x V x10x13x Klucze, nasadki i klucze nastawne izolowane 1000 V Klucze imbusowe sześciokątne izolowane 1000 V (z dodatkowym zabezpieczeniem rękojeści) 3-warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie materiał: stal Chromo-Vanadowa Wymiary sześciokątnego trzpienia oraz moment zgodne z odpowiednimi standardami ISO mm A mm L1 mm L2 mm 1999MV MV MV MV MV MV MV MV MV Zasady bezpieczeństwa podczas pracy z systemami pod napięciem Zawsze tak przechowuj i transportuj swoje narzędzia izolowane aby w żadnym przypadku nie doprowadzić do uszkodzenia ich izolacji Skontroluj każde narzędzie pod kątem ewentualnych uszkodzeń przed użyciem. Jeśli zauwazysz ślady uszkodzenia izolacji należy takie narzędzie niezwłocznie wycofac z użycia. Dbaj o swoje narzedzia izolowane, dokonuj ich regularnych przeglądów. Pamiętaj że powinny być one przechowywane czyste i suche. Specjalne okulary zabezpieczające oczy powinny być ubierane zwasze podczas pracy z ucinaczkami lub pracy z rękami wyciągniętymi ponad głowę. Bezpieczeństwo pracy z systemami pod napięciem wymaga, aby najbliższe otoczenie podczas Twojej pracy było: czyste, suche i starannie utrzymane. Używaj zawsze narzędzi zgodnie z przeznaczeniem, do czynności do której zostało zaprojektowane, a także zwracaj uwage aby dobrze dobrac wielkość narzedzia do wykonywanych prac. Zawsze ubierz właściwe osobiste wyposażenie ochronne zalecane do wykonywanego rodzeju pracy. Zabezpiecz swoje: oczy, ręce, uszy oraz inne części ciała. Upewnij się że swobodne i odcięte części kabli nie spadną do rzeczy pod napięciem. 17

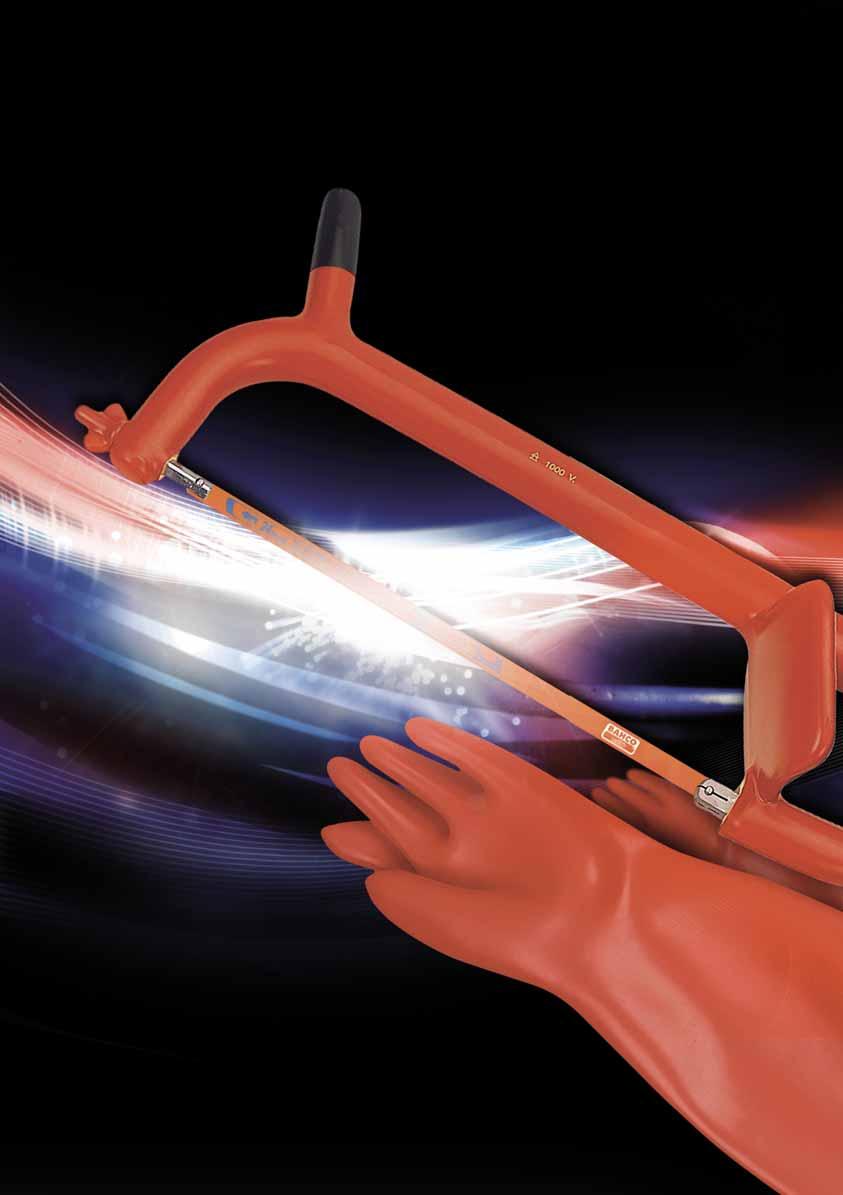

18 POZOSTAŁE NARZEDZIA IZOLOWANE 1000 V ORAZ WYPOSAŻENIE OCHRONNE 18

19 Ramka do brzeczczotów izolowana 1000 V ( z dodatkowym zabezpieczeniem rekojeści) Ramka izolowana z bimetalicznym brzeszczotem Sandflex warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa Dostarczany wraz z ramką brzeszczot bimetaliczny Sandflex o podziałce 18 TPI zapewnia zankomite paramtery cięcia i dużą odporność na ścieranie A mm B mm L mm 2820HSV Brzeszczot bimetaliczny Sandflex - najlepszy staje się jeszcze lepszy Nie pękający i bezodpryskowy bimetaliczny brzeszczot z przecyzyjnie szlifowanymi zębami produkowany jest odmianach do wszystkich typów ciętego materiału. Dzięki mieszanej konstrukcji - tylnej części wykonannej ze stali sprężynowej oraz zębom wykonanym z wysoko-stopowej stali szybkotnącej, brzeszczot gwarantuje że zachowa swoją ostrość przez bardzo długi czas pracy. Brzeszczoty Sandflex to kombinacja rewelacyjnej wydajności cięcia, odporności na zużycie oraz bardzo dużej elastyczności, znacząco przewyższających wszystkie inne dostępne na rynku rozwiązania. Silniejszy, sztywniejszy, grubszy oraz bardziej wydajny w trakcie cięcia w porówaniu do innych brzeszczotów Ramka do brzeczczotów z dodatkowym ekranem chroniącym rękę izolowana 1000 V (z dodatkowym zabezpieczeniem rekojeści) Ramka izolowana z bimetalicznym brzeszczotem Sandflex warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające krawędzie. Czerwona izolacja praca bezpieczna, pomarańczowa izolacja praca w stanie zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa Wyposażona w dodatkowy ekran zabezpieczjący w jeszcze lepszym stopniu rekę Dostarczany wraz z ramką brzeszczot bimetaliczny Sandflex o podziałce 18 TPI zapewnia zankomite paramtery cięcia i dużą odporność na ścieranie A mm B mm L mm 2820HSV Pozostałe narzedzia izolowane 1000 V oraz wyposażenie ochronne Nóż z prowadzeniem izolowany 1000 V nóż z prowadzeniem izolowany 1000 V 1-komponentowa plastikowa rękojeść, z osłonką zabezpieczającą rękę przed zsunięciem się Specjalne ostrze ze ślizgaczem zapobiegające uszkodzeniu kabla materiał: ostrze ze stali nierdzewnej A mm B mm L mm 2820VHELP Nóż dla elektryków izolowany 1000 V (z dodatkowym zabezpieczeniem rekojeści) 3-warstwowa różnokolorowa izolacja na całym narzedziu + czwarty czarny plastik wzmacniający wystające zagrożenia, żółta izolacja praca w stanie wysokiego niebezpieczeństwa Dwie dostępne wersje z prostym ostrzem i wygiętym ostrzem A mm B mm L mm 2820VP VPC Nozyczki dla elektryków izolowane 1000 V długość 130 mm 1-komponentowa plastikowa rękojeść (kolor czerwony), z osłonką zabezpieczającą palce przed zsunięciem się i dotknięciem części metalowej Na ostrzu mały rowek od odizolowywania kabli Długość pojedynczego cięcia 50 mm L mm A mm SC127V Nożyczki dla elektryków izolowane 1000 V długość 150 mm 2-warstwowa różnokolorowa izolacja na całym narzedziu. Czerwona izolacja praca bezpieczna, żółta izolacja praca w stanie wysokiego niebezpieczeństwa, z osłonką zabezpieczającą palce przed zsunięciem się i dotknięciem części metalowej Wydłużone rękojeści pozwalają na przyłożenie mniejszej siły podczas cięcia Długość pojedynczego cięcia 35 mm L mm A mm SC150NGV

20 Pozostałe narzedzia izolowane 1000 V oraz wyposażenie ochronne Pincetka izolowana 1000 V (z dodatkowym zabezpieczeniem rekojeści) L mm 2820VTEE Wyposażenie ochronne Rękawiczki izolowane 1000 V Typ 2820VG10 do użycia z napięciem do 1000 V AC i 1500 V DC Materiał: wykonane z naturalnego latexu zapewniającego anatomiczne spasowanie do ręki, dobra giętkość, oraz zręczność ruchów Zapewniają ochronę przed łukiem elektryczny zgodnie z normą CENELEC ENV klasa 2 i IEC Zimny opór - 40 C, ciepły opór 90 C Zasilanie energią Volt Rozmiar Grubość materiału 2820VG V mm VG V mm 240 Rękawiczki bawełniane Lekkie, elastyczne i komfortowe rękawiczki Bardzo wysokiej jakości bawełna oraz dopasowany krój powodują, że wyjątkowo wygodnie się je nosi. Wewnętrzne rękawiczki do użycia pod wszystkie typy rękawiczek izolowanych do absobcji potu, zwiekszające comfort pracy RĘKAWICZKI BAWEŁNIANE NIE SĄ IZOLOWANE I MUSZA BYĆ UZYWANE JEDYNIE W KOMPLECIE Z RĘKAWICZKAMI IZOLOWANYMI Rozmiar 2820VGCOT One rozmiar 30 Uszy za pomoca któych chwytak trzyma bezpiecznik Bezpieczniki typu NH Zabezpieczenie z systemem blokowania i odblokowywania w środku Chwytak z mechanizmem blokującym Rękaw z chwytakiem do bezpieczników izolowany 1000 V Rodzaj rękawiczek z chwytakiem do bezpieczników typu NH. Rozmiary od 00-3 Obsługuje się je z izolowanego wnętrza używając systemu blokowania lub odblokowywania Wyposażone w wewnętrzny system blokowania i odblokowywania oraz zabezpieczenie antypoślizgowe Dywanik izolowany 1000 V Zalecany do użycia przy pracy do 5000 Volt AC Stojąc na nim podczas pracy pod napięciem unikamy połacznie z ziemią. Zgodny z normą EN L mm W mm 2820VFP VM

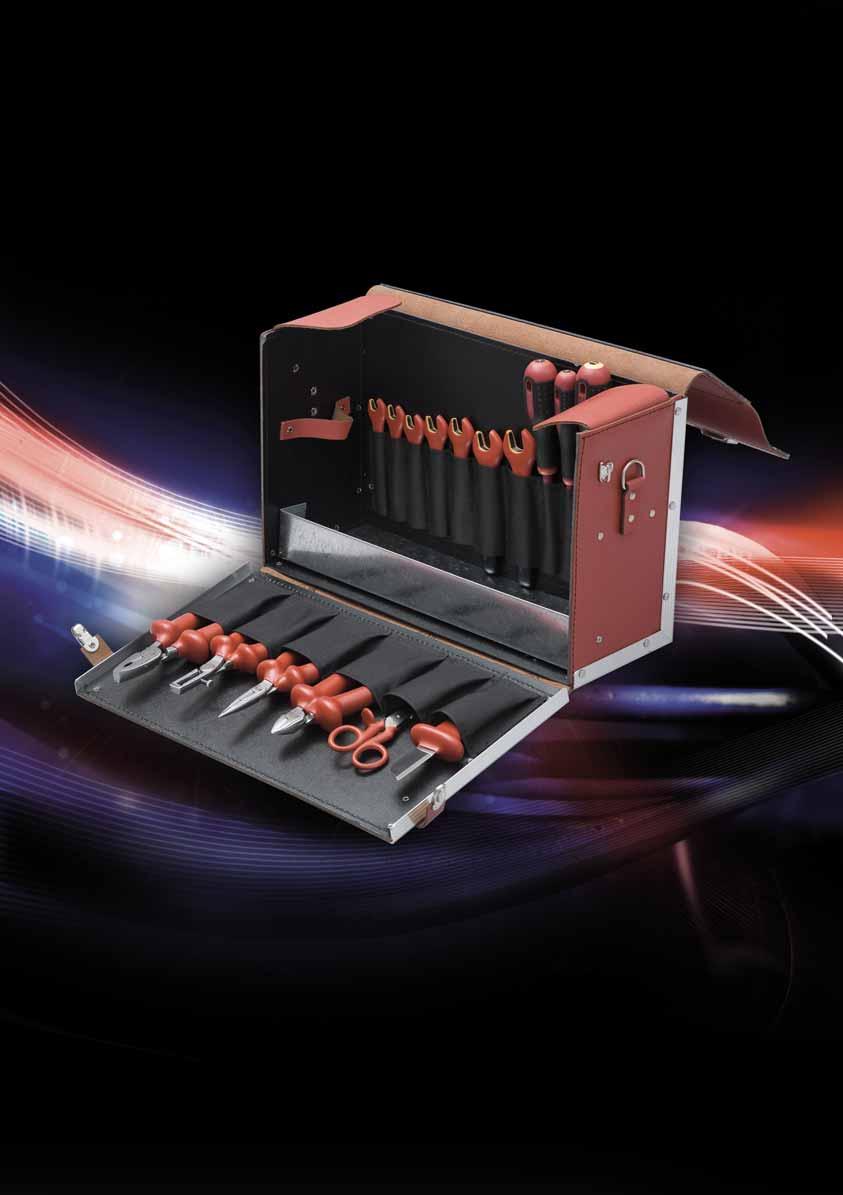

21 TORBY NARZEDZIOWE I ZESTAWY IZOLOWANE 1000 V 21

22 Torby narzedziowe i zestawy izolowane 1000 V Zawartość 7811DMV 7800DMV Nasadka 1/2 izolowana 10, 11, 13, 17, 19, 20, /2V /2V Zestaw narzedzi 11 częściowy izolowany 1000 V Przeznaczony do pracy z instalacjami elektrycznymi. W odpornym na wstrząsy plastikowym pudełku. Zawiera narzedzia izolowane BAHCO. L mm: 320x300x100 / : 2800 Opis Grzechotka 1/2 izolowana, 270 mm Pokrętło typu T 1/2 izolowane Długość / rozmiar 270 mm 200 mm /2V 813VDE-5,5-125 Przedłużka 1/2 izolowana Wkrętak VDE do śrub płaskich izolowany 125 mm 1.0x5.5x125 Zestaw narzedzi 10 częściowy izolowany 1000 V Przeznaczony do pracy z instalacjami elektrycznymi. Kompaktowa teczka z podstawowym asortymentem narzedzi izolowanych 1000 VL mm: 330x240x60 / : 2000 Zawartość 3045V V-160 Ucinaczki boczne izolowane z dodatkowym 160 mm zabezpieczeniem rękojeści 2678V-180 Szczypce uniwersalne izolowane z dodatkowym 180 mm zabezpieczeniem rękojeści 2223V-150 Szczypce do zdejmowania izolacji izolowane z 160 mm dodatkowym zabezpieczeniem rękojeści BE-8220S BE-8040S BE-8050S Wkrętak Ergo TM do śrub płaskich izolowany 0.5x3.0x x4.0x x5.5x125 BE-8610S BE-8620S Wkrętak Ergo TM do śrub Phillips izolowany PH1X80 PH2X VP Nóż dla elektryków izolowany (prosty) 180 mm Opis Długość / rozmiar SC127V Długość / rozmiar 130 mm 22

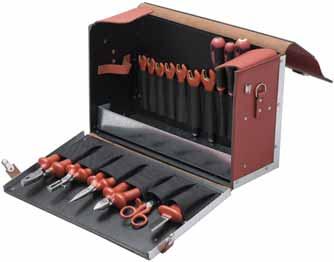

23 Zawartość Zestaw narzedzi 19 częściowy izolowany 1000 V Przeznaczony do pracy z instalacjami elektrycznymi. W odpornej skórzanej walizce w metalowymi wzmocnieniami. Zawiera standardowe narzedzia izolowane BAHCO. L mm: 430x260x160 / : V V-160 Ucinaczki boczne izolowane z dodatkowym 160 mm zabezpieczeniem rękojeści 2678V-180 Szczypce uniwersalne izolowane z dodatkowym 180 mm zabezpieczeniem rękojeści 2430V-160 Szczypce wydłużone izolowane z dodatkowym 160 mm zabezpieczeniem rękojeści 2223V-150 Szczypce do zdejmowania izolacji izolowane z 160 mm dodatkowym zabezpieczeniem rękojeści BE-8220S BE-8040S BE-8050S BE-8255S Wkrętak Ergo TM do śrub płaskich izolowany 0.5x3.0x x4.0x x5.5x x6.5x150 BE-8610S BE-8620S Wkrętak Ergo TM do śrub Phillips izolowany PH1x80 PH2x100 6MV Klucze płaskie izolowane z dodatkowym 10, 11, 12, 13, 14, 17, 19 zabezpieczeniem rękojeści 2820VP Nóż dla elektryków izolowany (prosty) 180 mm Opis Długość / rozmiar Torby narzedziowe i zestawy izolowane 1000 V SC150NGV Nozyczki dla elektryków izolowane 150 mm Zestaw kluczy płaskich izolowanych 1000 V (z dodatkowym zabezpieczeniem rękojeści) Przeznaczony do pracy z instalacjami elektrycznymi. W mocnym zwijanym futerale. Zestaw składa się z 8 kluczy. : 880 Zawartość Opis Długość / rozmiar 6MV/8T 6MV Safety open end spanner 10, 11, 12, 13, 14, 17, 18, 19 23

24 24 IND-0490-INT
