Dwubębnowe walce do asfaltu / Walce kombi CC800, CC900, CC1000, CC1100, CC1200, CC1300 CC1100C, CC1200C, CC1300C

Transkrypt

1 Dwubębnowe walce do asfaltu / Walce kombi CC800, CC900, CC1000, CC1100, CC1200, CC1300 CC1100C, CC1200C, CC1300C

2 Doświadczenie to podstawa Dynapac to najbardziej na świecie wyspecjalizowany i doświadczony producent sprzętu do rozkładania i zagęszczania nawierzchni. Nasza fachowa wiedza umożliwiła nam wprowadzenie licznych udanych innowacji. Ujmując rzecz w prostych słowach: znamy się na rzeczy i stać nas na to, żeby przełomowe pomysły zmieniać w opłacalne rozwiązania i niezawodne maszyny. Dlatego Dynapac nie ma sobie równych, jeśli porównać całkowitą dochodowość urządzeń oraz ich koszt na przestrzeni całego okresu eksploatacji. W naszej szczupłej i zorientowanej na osiąganie celów organizacji ścieżki łączące procesy badawczo-rozwojowe, produkcję i globalną sieć serwisu są proste i krótkie. Oferujemy najwyższą jakość produktów, konserwacji, serwisu i ogólnej wydajności. W tej broszurze opisujemy najważniejsze cechy naszych małych tandemowych walców wibracyjnych serii wysokowydajnych walców, dzięki którym Twoje zlecenia będą bardziej zyskowne, a Ty wzmocnisz swoją reputację wykonawcy, na którym można polegać. Witaj w świecie Dynapac. Dysponujemy rzeczową wiedzą Doświadczenie to fundament doskonałości. Dynapac pomoże Ci w osiągnięciu perfekcji. 2

3 3

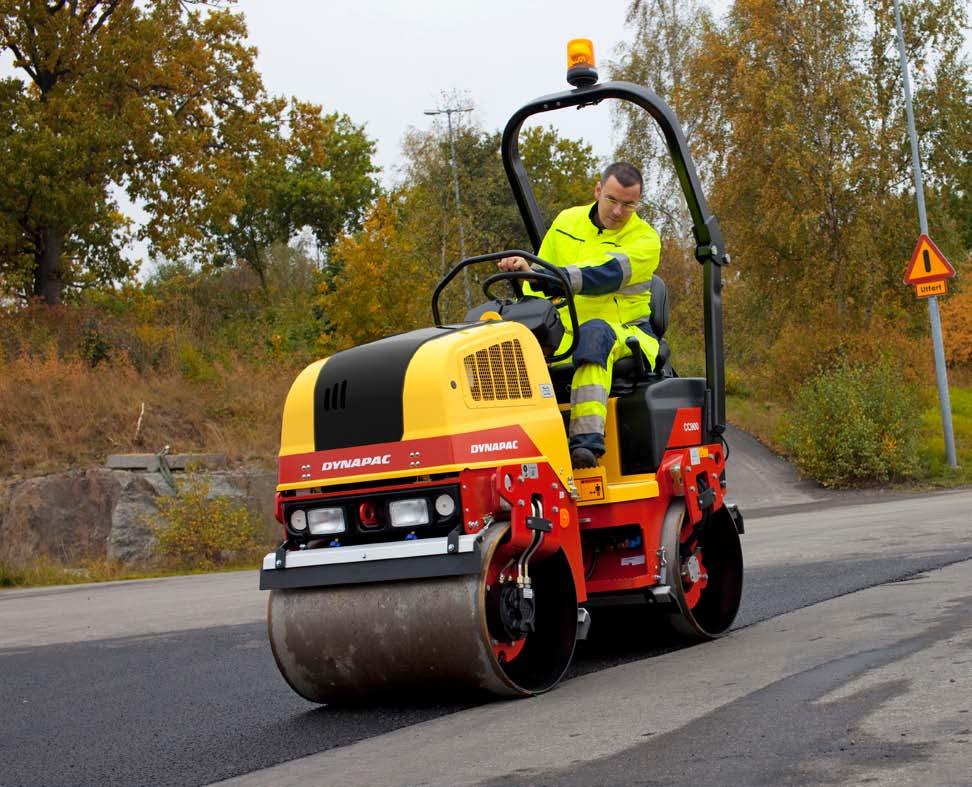

4 Gama małych walców dwubębnowych do asfaltu Dynapac modele CC800, CC900 i CC1000 służy głównie do prac zagęszczeniowych na niewielkich obszarach, jak chodniki, ścieżki rowerowe, małe drogi i parkingi; są to miejsca, w których zagęszczanie jest konieczne, ale trudno w nich pracować dużym walcem. Masa robocza tych małych walców dwubębnowych wynosi około 1,6 tony, a dostępne szerokości bębnów to 800, 900 i 1000 mm. Wykonaj zadanie. Na czas i nie przekraczając budżetu Cicha praca duża moc Potężny, a zarazem cichy, chłodzony wodą 3-cylindrowy silnik wysokoprężny Perkins ma moc 17,3 kw (23,5 KM). Dzięki dużej średnicy bębna i szeregowemu połączeniu silników napędowych walec charakteryzuje się zwrotnością i znakomitymi osiągami podczas pracy na zboczach. Napęd i wibracje na obu bębnach należą do standardu. Opcjonalnie można wyłączyć wibracje na bębnie przednim lub tylnym. Wciąż pracuje i pracuje Wszystkie walce tej serii wyposażone są w nowatorski układ zraszania z dyszami, które opróżniają się automatycznie, zmniejszając ryzyko zablokowania lodem w niskich temperaturach otoczenia. Zbiornik wody o pojemności 110 litrów umożliwia pracę przez długi czas bez konieczności uzupełniania wody. Okres nieprzerwanej pracy można wydłużyć jeszcze bardziej, montując opcjonalny wyłącznik czasowy zraszacza. Ten sam potężny model pompy wody stosowany jest w naszych większych maszynach do asfaltu. Przyjazny dla operatora Przestronna, amortyzowana platforma operatora i ergonomicznie umieszczony schodek sprawiają, że maszyny te są niezwykle przyjazne w obsłudze. W standardzie znajduje się nowoczesna, czytelna tablica przyrządów i wskaźnik poziomu paliwa. Łatwy transport Walce można łatwo transportować pomiędzy miejscami pracy dzięki solidnemu centralnemu uchwytowi, za który można maszynę szybko i łatwo podnieść. Rama ROPS jest składana, co minimalizuje wysokość transportową. Minimalne wymagania serwisowe Wydłużenie odstępów międzyserwisowych oznacza niższe koszty konserwacji. Maszyny wyposażone są w bezobsługowy przegub i siłownik układu kierowniczego. Nieliczne miejsca wymagające obsługi są łatwo dostępne. Masa robocza Szerokość bębna Częst. (Hz)/Amplituda (mm) CC kg 800 mm 70/0,4 CC kg 900 mm 70/0,4 CC900S* 1640 kg 900 mm 56/70/0,30/0,35 CC kg 1000 mm 70/0,35 4 * pojedyncze ramię

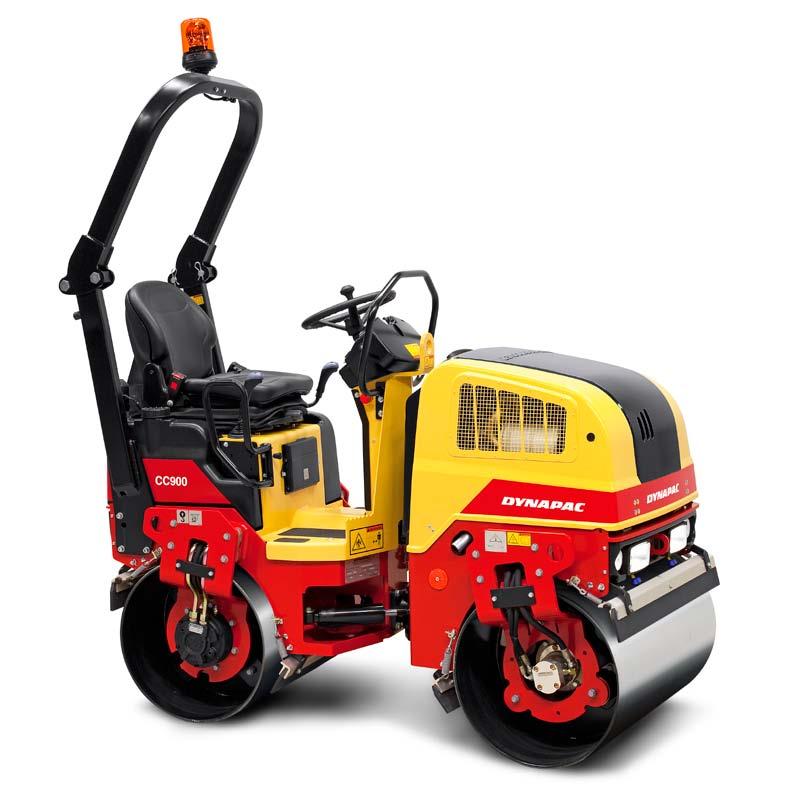

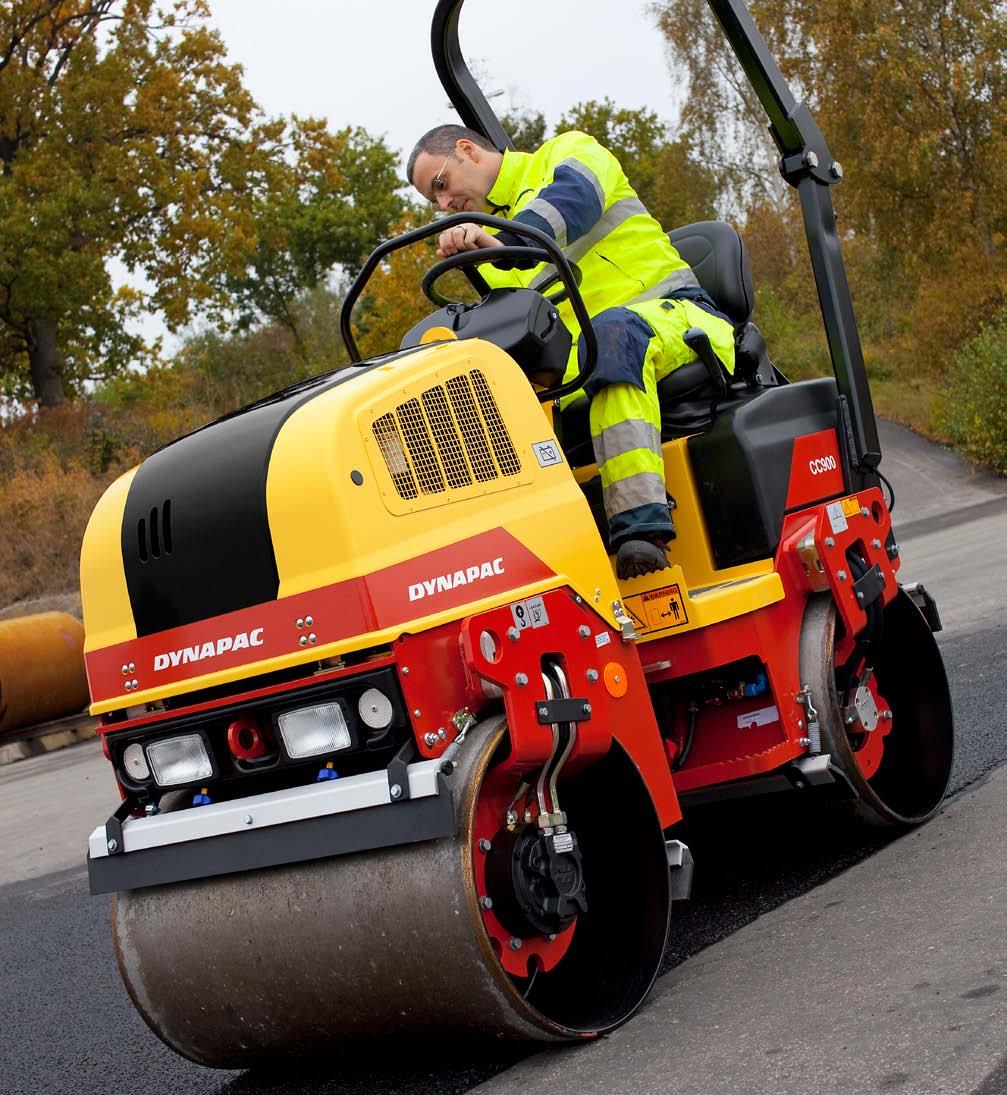

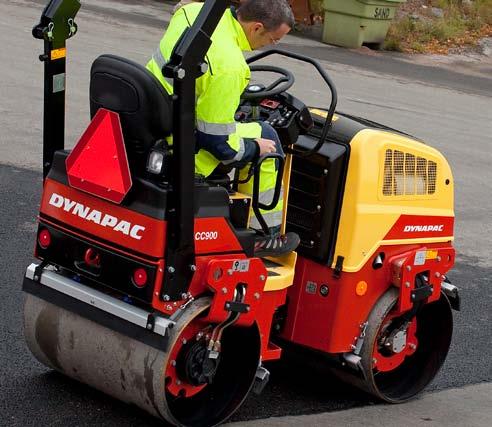

5 CC800 CC900 CC1000 5

6 Dbałość o szczegóły warunek doskonałości Składana rama ROPS Przestronna platforma operatora Potężny i cichy, 3-cylindrowy silnik wysokoprężny chłodzony wodą Centralny punkt podnoszenia Silniki napędowe połączone szeregowo dają lepsze osiągi podczas pracy na zboczach Bezobsługowy przegub i siłownik układu kierowniczego Hamulce odporne na uszkodzenia Ergonomiczne schodki 6 Wyposażenie standardowe Automatyczna kontrola wibracji (AVC) Licznik godzin roboczych Automatyczna kontrola wody (AWC) Ciśnieniowy układ zraszania Wskaźnik poziomu paliwa Lampka ostrzegawcza, hamulce Haki do holowania z przodu i tyłu Lampka ostrzegawcza, ładowanie Centralny uchwyt do podnoszenia Lampka ostrzegawcza, ciśnienie oleju Amortyzowana platforma robocza silnikowego Punkty kontroli ciśnienia hydraulicznego Lampka ostrzegawcza, temperatura Hamulec awaryjny silnika ROPS (z pasem bezpieczeństwa)* Lampka ostrzegawcza, niski poziom Sygnał dźwiękowy paliwa Kluczyk zapłonu Wibracje na obu bębnach Blokada Wyposażenie opcjonalne Alarm cofania * Balast do CC800 Olej hydrauliczny ulegający biodegradacji Uchwyt na kubek/puszkę Światła drogowe Dwie dźwignie zmiany kierunku jazdy Składana rama ROPS Oświetlenie/uchwyt tablicy rejestracyjnej Zamykana pokrywa zbiornika wody Główny wyłącznik akumulatora * Lusterko wsteczne Światło ostrzegawcze do ROPS Boczne światła kierunkowe Znak maszyny wolnobieżnej Specjalny kolor Skrobaki sprężynowe Wyłącznik czasowy zraszacza Zestaw narzędzi Światła robocze Wyłącznik wibracji, bęben przedni i tylny (* STD w krajach UE.)

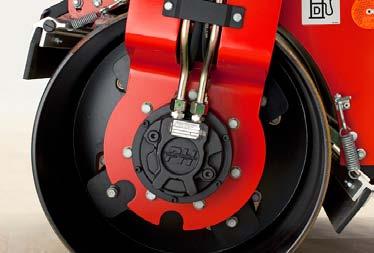

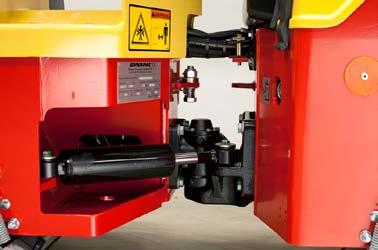

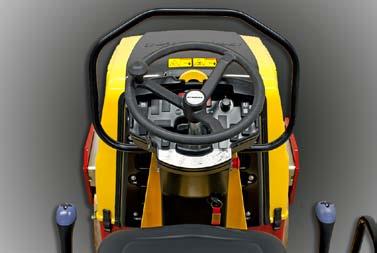

7 CC800 CC900 CC1000 Czytelna tablica przyrządów ze wskaźnikiem poziomu paliwa. Bardzo niski poziom wibracji na platformie operatora. Duża średnica bębna sprawia, że łatwiejsze jest zagęszczanie nawet trudnych, miękkich mieszanek asfaltowych. Grube poszycie bębnów przedłuża ich trwałość. Wszystkie maszyny wyposażone są w układ zraszania z dyszami nowego typu, które opróżniają się automatycznie, zmniejszając ryzyko zablokowania lodem w niskich temperaturach otoczenia. Sterowanie przegubowe z bezobsługowym przegubem i siłownikiem układu kierowniczego zmniejsza wymagania w zakresie konserwacji. Rodzaj zestawu CC800 CC900 CC900S CC1000 Zestaw po 50 godz. pracy Zestaw po 500 godz. pracy Zestaw po 1000 godz. pracy Zestaw skrobaków Zestaw amortyzatorów

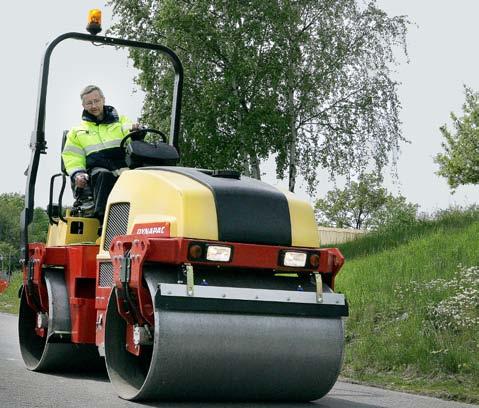

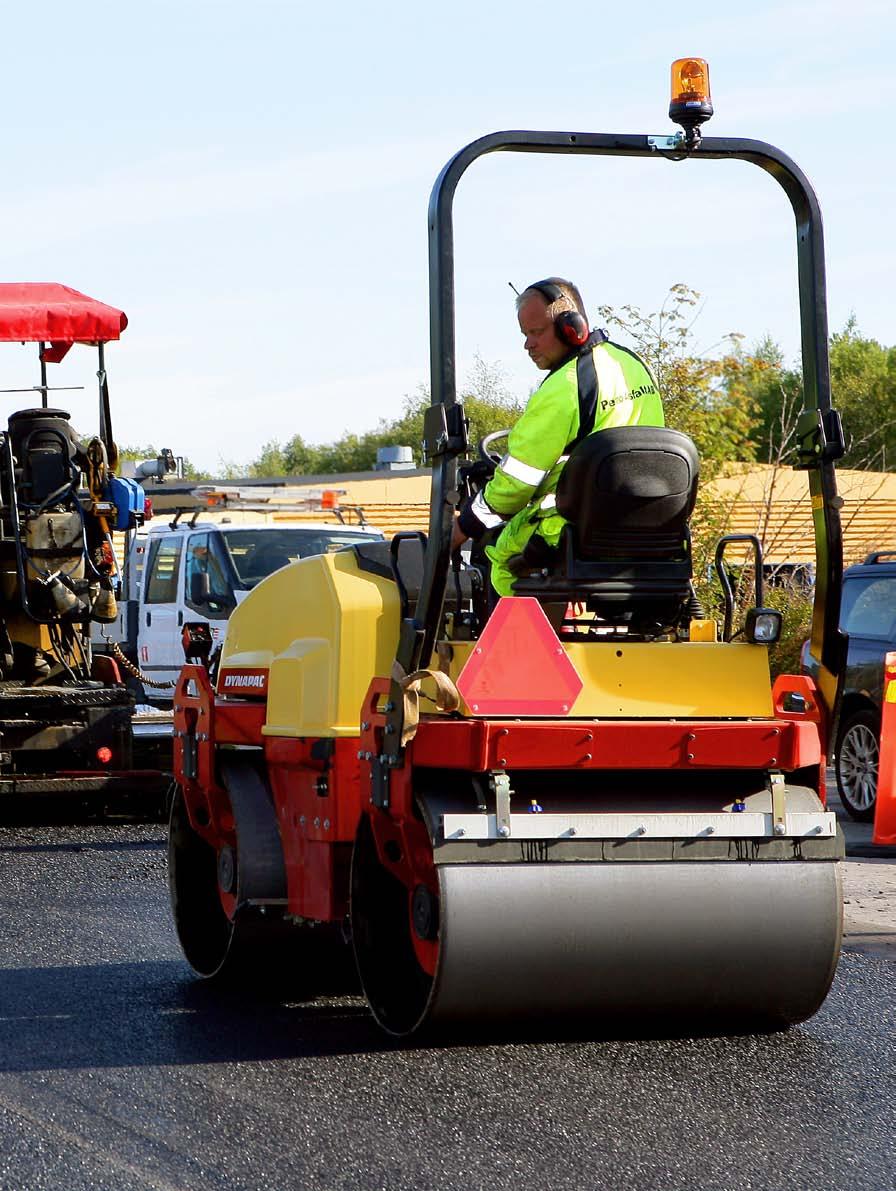

8 Uliczna elegancja: nowa gama kompaktowych Nowa gama przegubowych, kompaktowych walców dwubębnowych Dynapac CC1100, 1200 i 1300 przeznaczona jest do zagęszczania na ulicach miast, gdzie rozmiar i hałas mają największe znaczenie. Nowe modele walców, o masie roboczej od 2400 kg do 3900 kg, są dostępne w dwóch wersjach: z dwoma stalowymi bębnami wibracyjnymi lub z jednym bębnem wibracyjnym i czterema gumowymi kołami. Wszystkie mają udoskonaloną konstrukcję i nowy, jeszcze cichszy silnik. Firma Dynapac opracowała tę linię produktów z myślą zarówno o operatorach, jak i jakości dróg. Na powierzchni Wszystkie trzy modele walców dwubębnowych wyposażone są w wibracje i napęd na obu bębnach. Duża średnica bębna sprawia, że walce te są szczególnie skuteczne na miękkim asfalcie. Stosunek średnicy bębna do statycznego nacisku liniowego zmniejsza ryzyko pęknięć. Chociaż nowa gama walców jest idealna na terenach miejskich, ulicach i drogach, CC1300 nadaje się również do zagęszczania podbudów i może współpracować z małą rozkładarką. W fotelu operatora Wyposażenie opcjonalne: fotel przesuwany na boki i przyjazne dla operatora, podwójne dźwignie jazdy polepszają widoczność, a co za tym idzie, kontrolę i rezultaty zagęszczania. Duży prześwit na krawędzi bębnów ułatwia nawet pracę w pobliżu wysokich krawężników. Walce mają nowy panel sterowania, zaś niższy poziom hałasu i drgań zmniejsza zmęczenie operatora. Bardzo niski środek ciężkości nadaje maszynie stabilność, zaś solidne uchwyty i stopnie sprawiają, że operator może bezpiecznie wsiąść i wysiąść. System bezpieczeństwa zapobiega przypadkowemu uruchomieniu silnika. Automatyczny hamulec włącza się w przypadku zatrzymania pracy silnika lub awarii hydraulicznej bądź elektrycznej w układzie hamulcowym. Łatwość konserwacji Trzy odrębne filtry w zbiorniku wody eliminują zatykanie dysz zraszaczy. Cały system można łatwo opróżnić bez specjal- nych narzędzi. Filtry płynu hydraulicznego, oleju silnikowego i paliwa są łatwo dostępne. Jak zawsze, Dynapac nie projektuje każdej z nowych maszyn osobno. Walce tej kompletnej, nowej rodziny mają ze sobą wiele wspólnego. Stosowanie tych samych komponentów w różnych maszynach sprawia, że części zamienne będą zawsze łatwo dostępne. Z tych modeli korzystać będzie można jeszcze przez wiele lat między innymi dlatego wartość używanych maszyn Dynapac jest tak wysoka. Zrównoważona wydajność Dynapac projektuje i produkuje z myślą o zrównoważonym rozwoju: firmy, które wybrały Dynapac, mogą liczyć na niższe koszty eksploatacji i trwały sprzęt wysokiej jakości, dający najlepsze rezultaty. Nowa gama małych, przegubowych walców dwubębnowych do asfaltu nie stanowi wyjątku. Nowe modele walców napędzane są chłodzonymi wodą silnikami wysokoprężnymi Kubota. CC1100 i CC1200 posiadają silniki o mocy 26 kw, zaś CC kw. Niski poziom hałasu jest szczególnie istotny podczas prac w nocy i korzystny tak dla operatora, jak i dla otaczającego go miasta. Walce wyposażone są w nowy układ elektryczny z modułem sterowania (ECU). ECU kontroluje wszystkie istotne elektryczne funkcje maszyny i zwiększa niezawodność układu elektrycznego. Długie odstępy międzyserwisowe oznaczają rzadszą wymianę oleju i niższe koszty planowych prac konserwacyjnych. Odporne na korozję zbiorniki wody wykonane są z polietylenu o wysokiej wytrzymałości na uderzenia, który można poddać recyklingowi. Opcjonalnie w maszynach można stosować biodegradowalny olej hydrauliczny. 8 Operating mass Drum width Freq. (Hz)/Amplitude (mm) CC1100 2,350 kg 1070 mm 57/0.5 CC1200 2,600 kg 1200 mm 58/0.5 CC1300 3,900 kg 1300 mm 52/0.5 CC1100C 2,300 kg 1070 mm 57/0.5 CC1200C 2,430 kg 1200 mm 58/0.5 CC1300C 3,750 kg 1300 mm 52/0.5

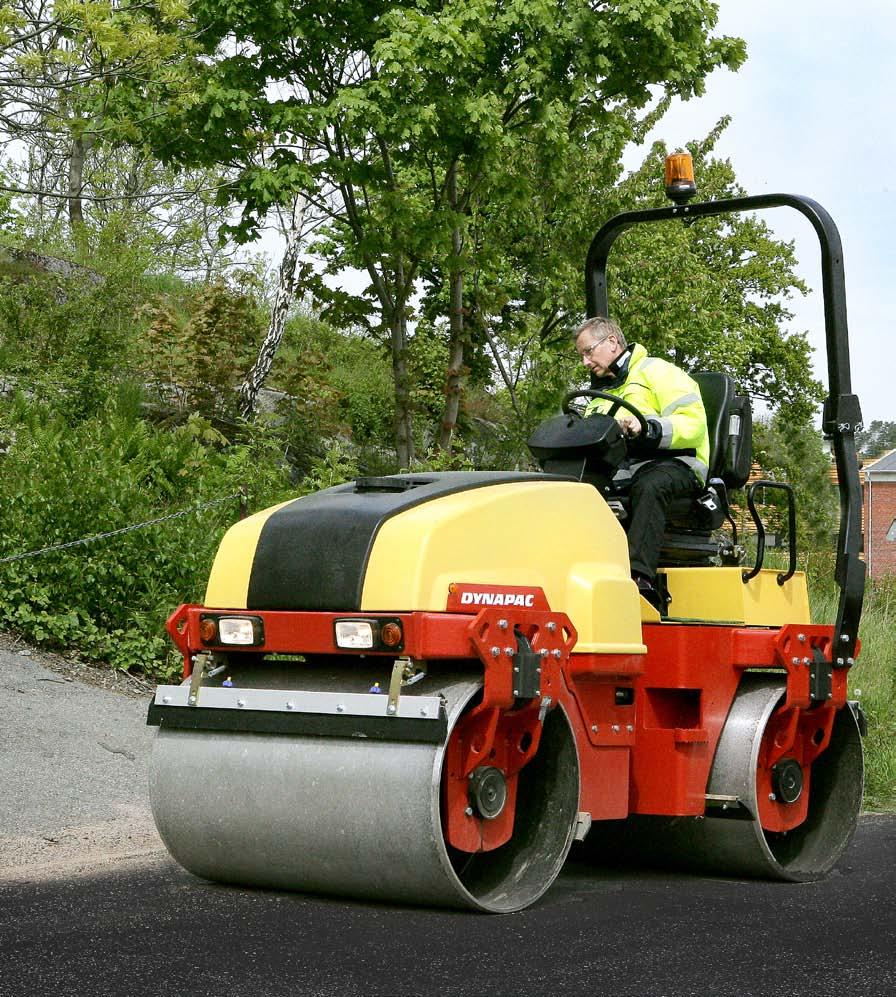

9 walców dwubębnowych CC1100 CC1200 CC1300 Z myślą o ludziach Niski poziom hałasu i drgań zmniejsza zmęczenie operatora 9

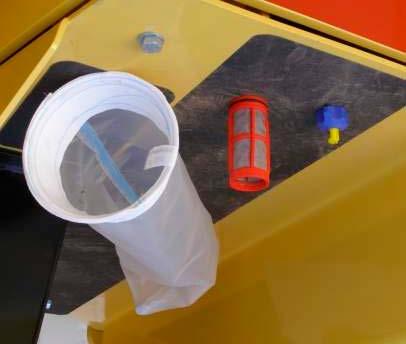

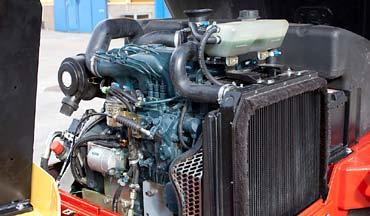

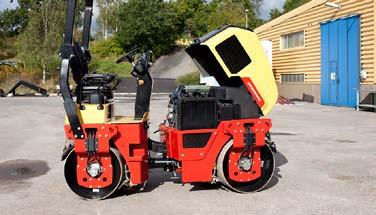

10 Dbałość o szczegóły warunek doskonałości Łatwy dostęp i wymiana filtrów płynu hydraulicznego, oleju silnikowego i paliwa. Długie odstępy międzyserwisowe oznaczają mniej przestojów. Cichy, chłodzony wodą silnik wysokoprężny Kubota Dysze zraszaczy nie zatykają się 3 filtry w układzie zraszania gwarantują czystość wody. Nowy układ elektryczny z modułem sterowania (ECU). ECU kontroluje wszystkie istotne elektryczne funkcje maszyny i zwiększa niezawodność układu elektrycznego. Dynapac jeszcze bardziej należy do Ciebie Standard: Automatyczna kontrola wody (AWC) ROPS (z pasem bezpieczeństwa)* Automatyczna kontrola wibracji (AVC) Amortyzowana platforma robocza Zwolnienie hamulców (tylko wersja kombi) Czujnik bezpieczeństwa w fotelu Hamulec awaryjny Regulowany fotel Filtry układu zraszania Włączanie/wyłączanie wibracji w Wskaźnik poziomu paliwa dźwigni zmiany kierunku jazdy Sygnał dźwiękowy Lampka ostrzegawcza, hamulce Licznik motogodzin Lampka ostrzegawcza, ładowanie Punkty kontroli ciśnienia hydraulicznego Lampka ostrzegawcza, ciśnienie Kluczyk zapłonu oleju silnikowego System blokujący (Interlock) Lampka ostrzegawcza, temperatura Punkty podnoszenia silnika Tablica przyrządów z osłoną Lampka ostrzegawcza, niski Ciśnieniowy układ zraszania poziom paliwa 10 Główny wyłacznik akumulatora (* STD w krajach UE.) Opcjonalnie: Fotel z podłokietnikami Lusterka wsteczne Alarm cofania Podświetlany uchwyt tablicy rejestracyjnej System zwalniania hamulców do holowania Żóte światło ostrzegawcze Daszek Skrobaki sprężynowe Daszek dla ROPS Komfortowy fotel z amortyzacją Kierunkowskazy Fotel przesuwny Światła drogowe, przód/tył Znak pojazdu wolnobieżnego Dwie dźwignie zmiany kierunku jazdy Specjalny kolor Dzielnik przepływu, bęben przedni/ Wyłącznik czasowy zraszacza tylny Zestaw narzędzi Składany ROPS Oczko do holowania Zamykana pokrywa zbiornika wody Wyłącznik wibracji na jednym bębnie Zestaw do redukcji hałasu Światła robocze

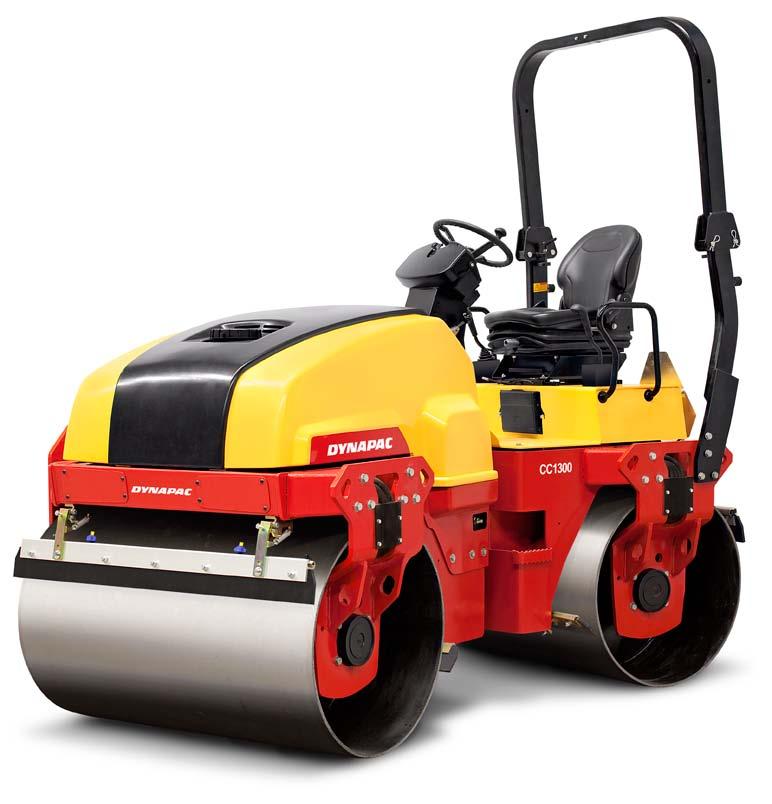

11 CC1100 CC1200 CC1300 Wszystkie modele dostępne w wersji kombi Wersja kombi minimalizuje ryzyko uszkodzenia świeżo położonego asfaltu podczas wykonywania ostrych skrętów. Gumowe koła są napędzane w parach odrębnymi silnikami. Blokada ochronna zapobiega wypadkom Operator musi siedzieć na fotelu, żeby uruchomić silnik. Odporny na korozję i uderzenia zbiornik wody, wykonany z materiału, który można poddać recyklingowi. Duży otwór do napełniania. Cichy, chłodzony wodą silnik Nowa, ergonomiczna dźwignia zmiany kierunku jazdy Automatyczny hamulec w przypadku zatrzymania pracy silnika lub awarii hydraulicznej bądź elektrycznej w układzie hamulcowym. Dysze zraszaczy nie zatykają się 3 filtry w układzie zraszania gwarantują czystość wody. Łatwy do opróżnienia układ zraszania nie wymaga specjalnych narzędzi. Łatwy dostęp i wymiana filtrów płynu hydraulicznego, oleju silnikowego i paliwa. Długie odstępy międzyserwisowe oznaczają mniej przestojów. Rodzaj zestawu CC1100/C CC1200/C CC1300/C Zestaw po 50 godz. pracy Zestaw po 250/750 godz. pracy Zestaw po 500 godz. pracy Zestaw po 1000 godz. pracy Zestaw zdzieraków Zestaw amortyzatorów Zestaw spryskiwaczy

12 Oferta i wsparcie w zakresie części i serwisu Zestawy Wszystko w jednym Pakiet Wszystko w jednym dostosowany do potrzeb sprzętu Dynapac. Zawsze masz pod ręką części, których potrzebujesz! Pakiet Wszystko w jednym zawiera wszystkie części potrzebne do przeprowadzenia programu planowych prac konserwacyjnych maszyny. Zainstalowane przez licencjonowanego mechanika Dynapac, pozwalają do minimum ograniczyć przestoje i utrzymać sprzęt w doskonałym stanie przez cały okres eksploatacji. Pakiet jest łatwo dostępny i ma atrakcyjną cenę jest to najlepszy sposób obniżenia kosztów konserwacji maszyny. Płyny marki Dynapac - Właściwy płyn optymalizuje działanie urządzenia - Uproszczony proces wyboru spędzisz mniej czasu, szukając właściwego oleju - Dostawa w poręcznej puszce, nie ma potrzeby przelewać oleju z beczki - Pojedyncza dostawa spędzisz mniej czasu, czekając na różne dostawy i kontaktując się z różnymi dostawcami - Jedna faktura mniej czynności administracyjnych Znajdź odpowiedni płyn pod adresem Znajdź odpowiedni zestaw pod adresem Umowy serwisowe Regularne serwisy są bardzo ważne, jeżeli maszyna ma być niezawodna, a jej okres eksploatacji jak najdłuższy. Proaktywna obsługa serwisowa i zapobiegawcze prace konserwacyjne pozwalają ograniczyć do minimum ryzyko wysokich kosztów produkcji i awarii. Wybierając umowę serwisową, która spełni Twoje oczekiwania odnośnie profesjonalnej obsługi, zmaksymalizujesz korzyści ze swojej inwestycji w zakup maszyn. Zalety Niższe koszty Koszty znane z góry Gwarancja rozszerzona (CARE) Profesjonalne i regularne przeglądy maszyny Planowa konserwacja Wyższa wartość odsprzedaży Aby uzyskać więcej informacji, skontaktuj się z Dynapac Poland Sp. z o.o.. Co obejmuje ten plan? Umowa konserwacyjna Konserwacja zapobiegawcza Płyny Przegląd maszyny CARE Konserwacja zapobiegawcza Płyny Przegląd maszyny/protokoły z przeglądu Gwarancja rozszerzona (dostępna też jako osobny produkt) Dynapac Poland Sp. z o.o., ul. Rzepakowa 1a, Katowice. Tel.: , Faks: Specyfikacje mogą ulec zmianie bez uprzedzenia. Zdjęcia i ilustracje nie zawsze ukazują standardowe wersje maszyn. Powyższe informacje zawierają tylko ogólny opis maszyn i nie wiążą się z żadną gwarancją. PMI , April 2011
