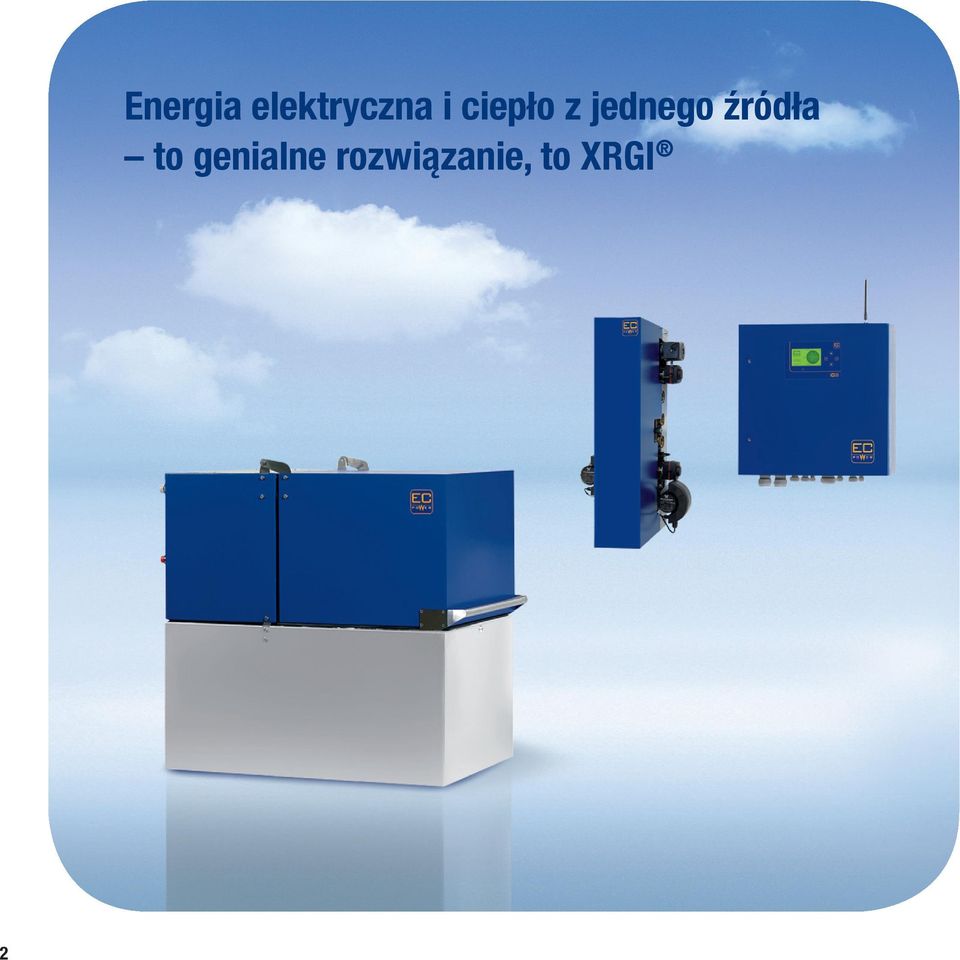

2 2 Energia elektryczna i ciepło z jednego źródła to genialne rozwiązanie, to XRGI

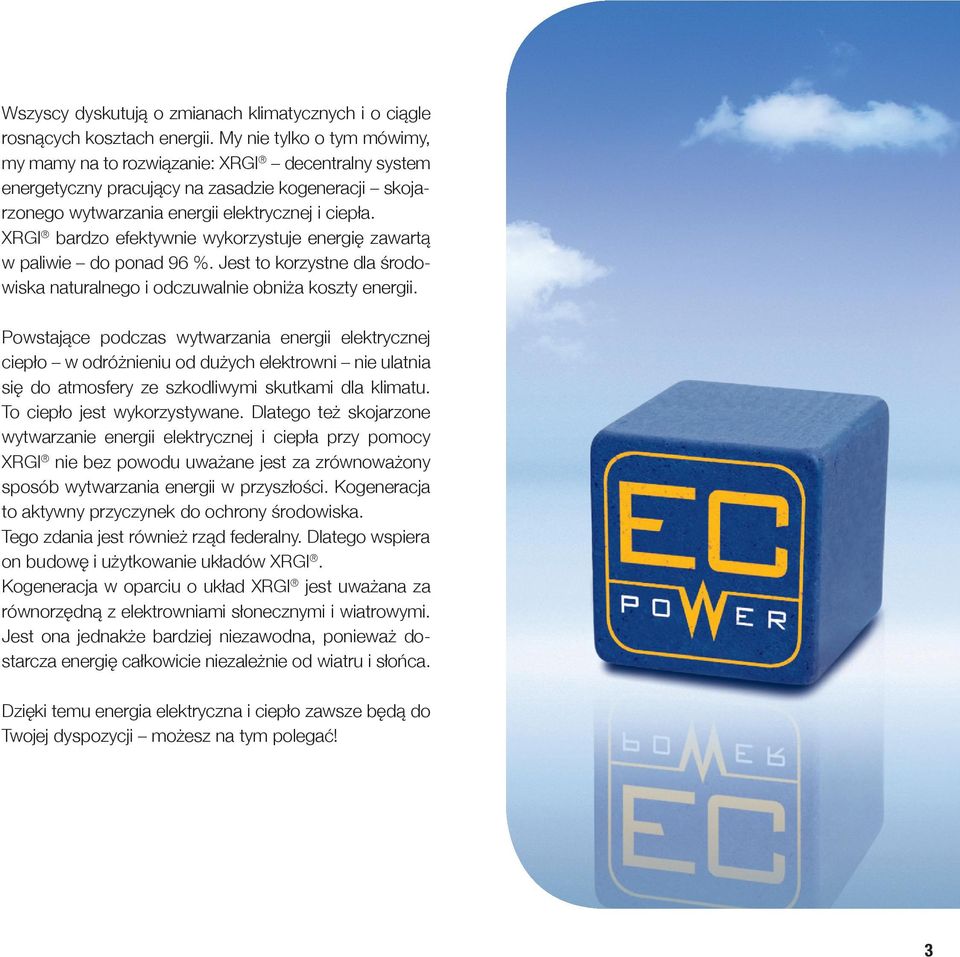

3 Wszyscy dyskutują o zmianach klimatycznych i o ciągle rosnących kosztach energii. My nie tylko o tym mówimy, my mamy na to rozwiązanie: XRGI decentralny system energetyczny pracujący na zasadzie kogeneracji skojarzonego wytwarzania energii elektrycznej i ciepła. XRGI bardzo efektywnie wykorzystuje energię zawartą w paliwie do ponad 96 %. Jest to korzystne dla środowiska naturalnego i odczuwalnie obniża koszty energii. Powstające podczas wytwarzania energii elektrycznej ciepło w odróżnieniu od dużych elektrowni nie ulatnia się do atmosfery ze szkodliwymi skutkami dla klimatu. To ciepło jest wykorzystywane. Dlatego też skojarzone wytwarzanie energii elektrycznej i ciepła przy pomocy XRGI nie bez powodu uważane jest za zrównoważony sposób wytwarzania energii w przyszłości. Kogeneracja to aktywny przyczynek do ochrony środowiska. Tego zdania jest również rząd federalny. Dlatego wspiera on budowę i użytkowanie układów XRGI. Kogeneracja w oparciu o układ XRGI jest uważana za równorzędną z elektrowniami słonecznymi i wiatrowymi. Jest ona jednakże bardziej niezawodna, ponieważ dostarcza energię całkowicie niezależnie od wiatru i słońca. Dzięki temu energia elektryczna i ciepło zawsze będą do Twojej dyspozycji możesz na tym polegać! 3

4 do 96% efektywności Skończ z tym marnotrawstwem i wybierz efektywność! Proszę sobie wyobrazić piękne, soczyste jabłko. A teraz proszę sobie wyobrazić, że ugryzasz tylko jeden raz, po czym całą resztę wyrzucasz. Czy to nie jest marnotrawstwo? Ale w taki sposób duże elektrownie wytwarzają energię elektryczną: dzisiejsze elektrownie węglowe, gazowe czy jądrowe wykorzystują tylko około jednej trzeciej energii zużytego paliwa. A teraz wyobraź sobie, że zjadasz całe jabłko pozostawiając tylko pestki i ogonek. Tak możesz sobie przedstawić gospodarkę skojarzoną. Powstające przy produkcji energii elektrycznej ciepło jest zagospodarowywane. Gospodarka skojarzona (kogeneracja) to proces równoczesnego wytwarzania energii elektrycznej i ciepła. W przeciwieństwie do klasycznych dużych elektrowni, w których ciepło powstające przy produkcji energii elektrycznej ulatnia się niewykorzystane do atmosfery, układy skojarzone, jak np. XRGI, wykorzystują to ciepło odpadowe do ogrzewania, pozwalając tym samym na oszczędzanie paliwa, czyli żywej gotówki. 4

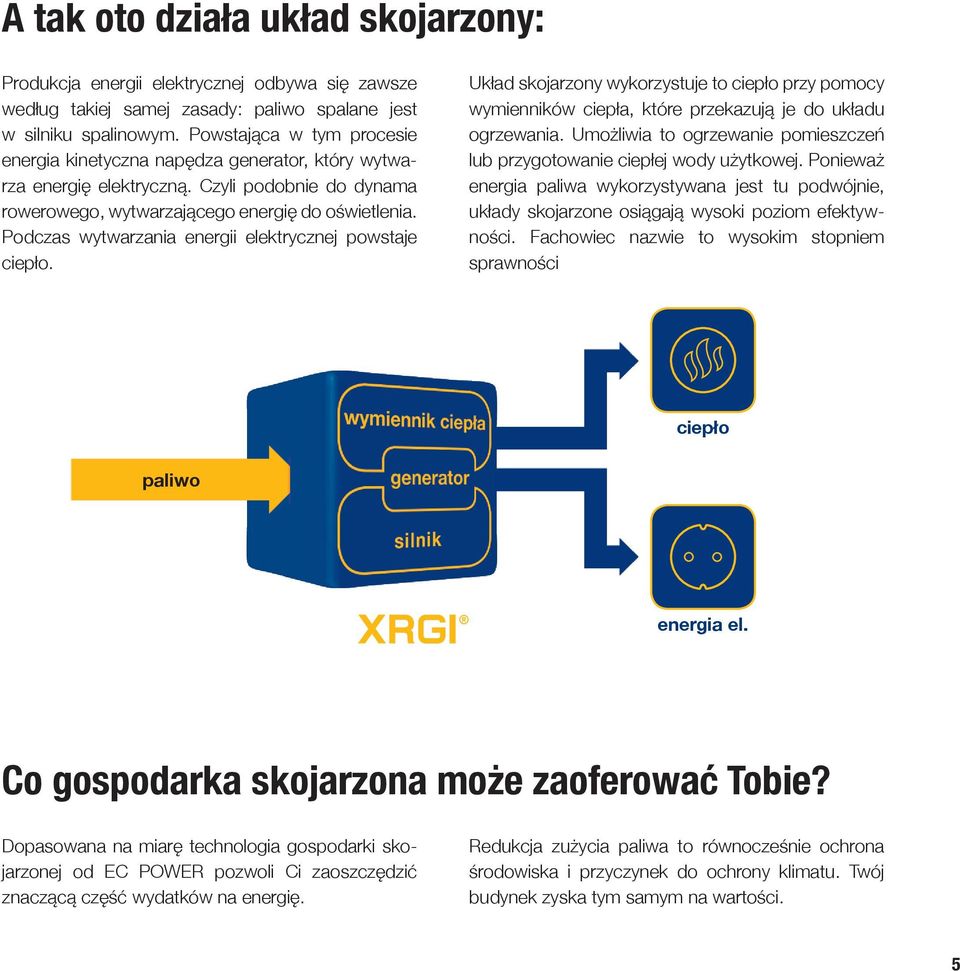

5 A tak oto działa układ skojarzony: Produkcja energii elektrycznej odbywa się zawsze według takiej samej zasady: paliwo spalane jest w silniku spalinowym. Powstająca w tym procesie energia kinetyczna napędza generator, który wytwarza energię elektryczną. Czyli podobnie do dynama rowerowego, wytwarzającego energię do oświetlenia. Podczas wytwarzania energii elektrycznej powstaje ciepło. Układ skojarzony wykorzystuje to ciepło przy pomocy wymienników ciepła, które przekazują je do układu ogrzewania. Umożliwia to ogrzewanie pomieszczeń lub przygotowanie ciepłej wody użytkowej. Ponieważ energia paliwa wykorzystywana jest tu podwójnie, układy skojarzone osiągają wysoki poziom efektywności. Fachowiec nazwie to wysokim stopniem sprawności ciepło paliwo energia el. Co gospodarka skojarzona może zaoferować Tobie? Dopasowana na miarę technologia gospodarki skojarzonej od EC POWER pozwoli Ci zaoszczędzić znaczącą część wydatków na energię. Redukcja zużycia paliwa to równocześnie ochrona środowiska i przyczynek do ochrony klimatu. Twój budynek zyska tym samym na wartości. 5

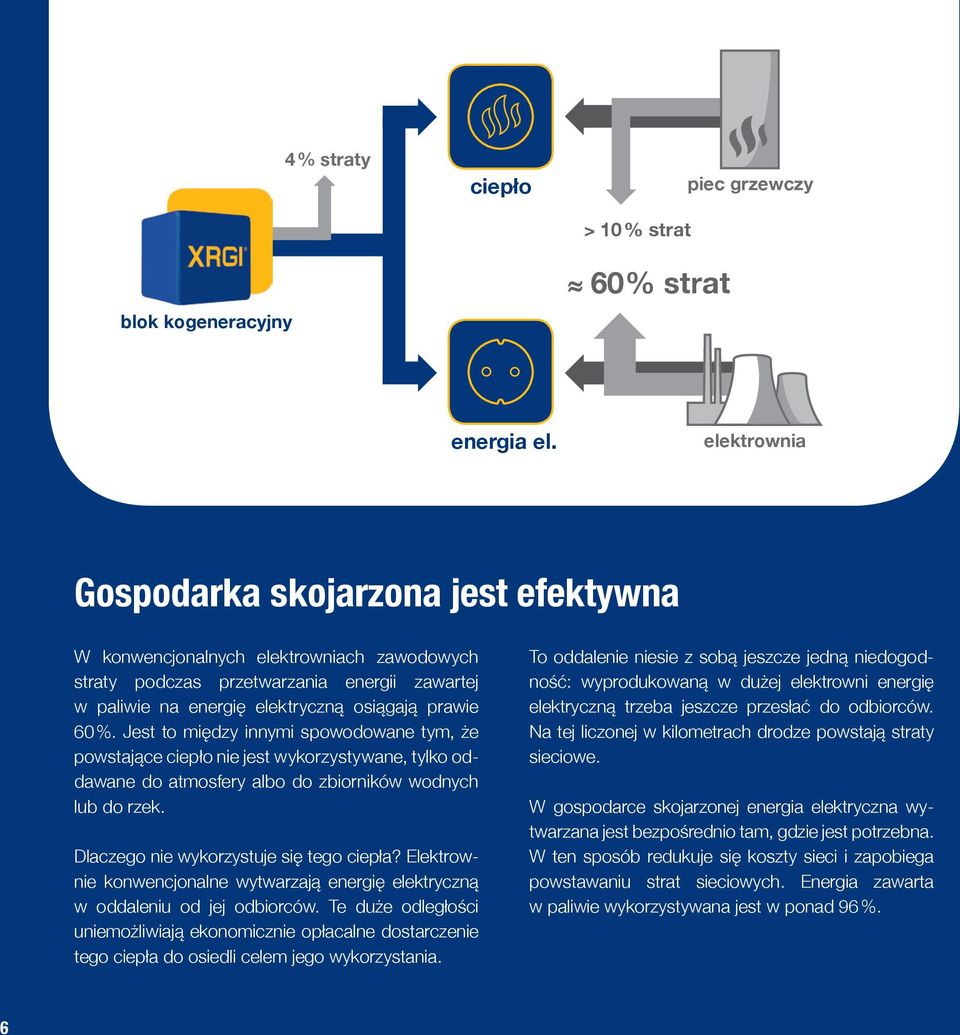

6 blok kogeneracyjny 4% straty ciepło > 10% strat 60% strat piec grzewczy energia el. elektrownia Gospodarka skojarzona jest efektywna W konwencjonalnych elektrowniach zawodowych straty podczas przetwarzania energii zawartej w paliwie na energię elektryczną osiągają prawie 60%. Jest to między innymi spowodowane tym, że powstające ciepło nie jest wykorzystywane, tylko oddawane do atmosfery albo do zbiorników wodnych lub do rzek. Dlaczego nie wykorzystuje się tego ciepła? Elektrownie konwencjonalne wytwarzają energię elektryczną w oddaleniu od jej odbiorców. Te duże odległości uniemożliwiają ekonomicznie opłacalne dostarczenie tego ciepła do osiedli celem jego wykorzystania. To oddalenie niesie z sobą jeszcze jedną niedogodność: wyprodukowaną w dużej elektrowni energię elektryczną trzeba jeszcze przesłać do odbiorców. Na tej liczonej w kilometrach drodze powstają straty sieciowe. W gospodarce skojarzonej energia elektryczna wytwarzana jest bezpośrednio tam, gdzie jest potrzebna. W ten sposób redukuje się koszty sieci i zapobiega powstawaniu strat sieciowych. Energia zawarta w paliwie wykorzystywana jest w ponad 96%. 6

7 Ustaw, przyłącz, włącz: układ XRGI Dzięki XRGI przejście na efektywną gospodarkę energetyczną jest bardzo łatwe. Układ można łatwo włączyć w istniejące układy zasilania, ponadto zapewnia on najwyższy poziom żywotności, jakości i ekonomiczności. Zmniejszamy Twoje koszty energii we wszystkich obiektach o całorocznym zapotrzebowaniu na prąd i ciepło. 7

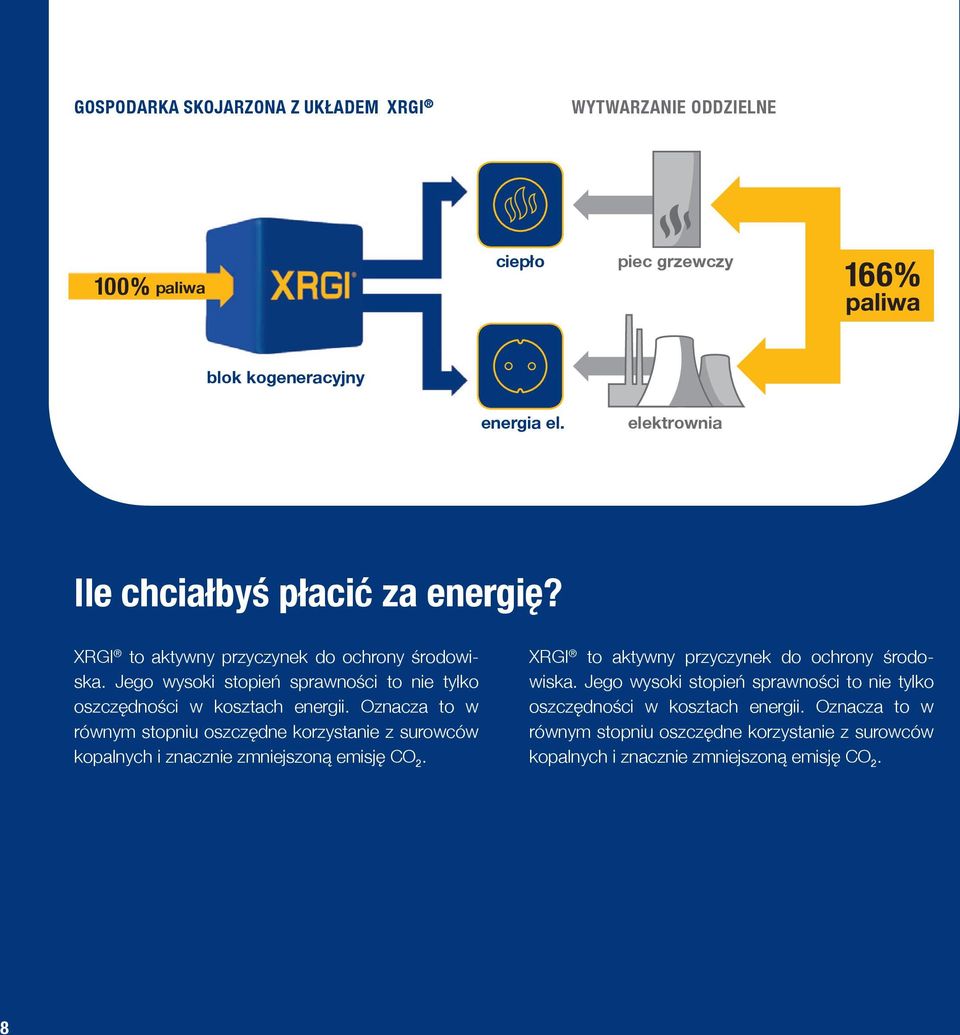

8 Gospodarka skojarzona z układem XRGI WYTWARZANIE ODDZIELNE 100 % paliwa ciepło piec grzewczy blok kogeneracyjny energia el. elektrownia Ile chciałbyś płacić za energię? XRGI to aktywny przyczynek do ochrony środowiska. Jego wysoki stopień sprawności to nie tylko oszczędności w kosztach energii. Oznacza to w równym stopniu oszczędne korzystanie z surowców kopalnych i znacznie zmniejszoną emisję CO 2. XRGI to aktywny przyczynek do ochrony środowiska. Jego wysoki stopień sprawności to nie tylko oszczędności w kosztach energii. Oznacza to w równym stopniu oszczędne korzystanie z surowców kopalnych i znacznie zmniejszoną emisję CO 2. 8

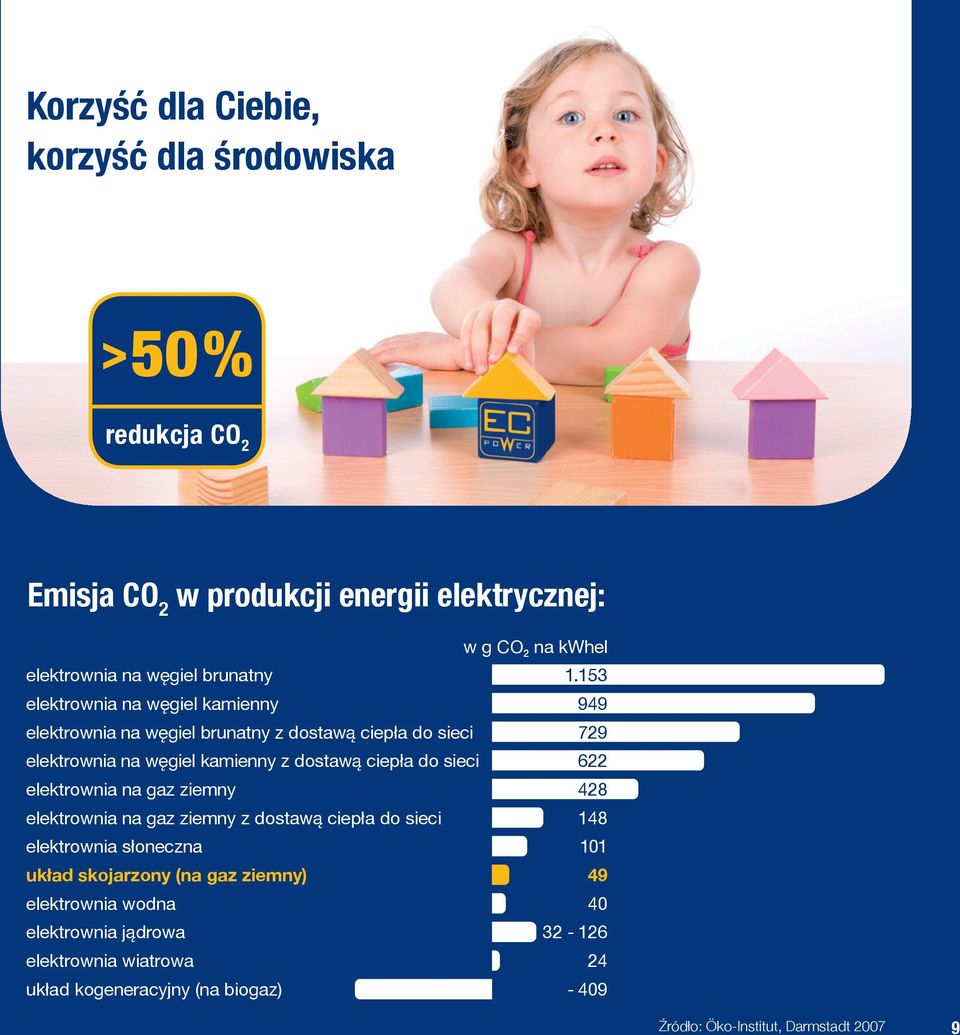

9 Korzyść dla Ciebie, korzyść dla środowiska >50% redukcja CO 2 Emisja CO 2 w produkcji energii elektrycznej: w g CO 2 na kwhel elektrownia na węgiel brunatny elektrownia na węgiel kamienny 949 elektrownia na węgiel brunatny z dostawą ciepła do sieci 729 elektrownia na węgiel kamienny z dostawą ciepła do sieci 622 elektrownia na gaz ziemny 428 elektrownia na gaz ziemny z dostawą ciepła do sieci 148 elektrownia słoneczna 101 układ skojarzony (na gaz ziemny) 49 elektrownia wodna 40 elektrownia jądrowa elektrownia wiatrowa 24 układ kogeneracyjny (na biogaz) Źródło: Öko-Institut, Darmstadt

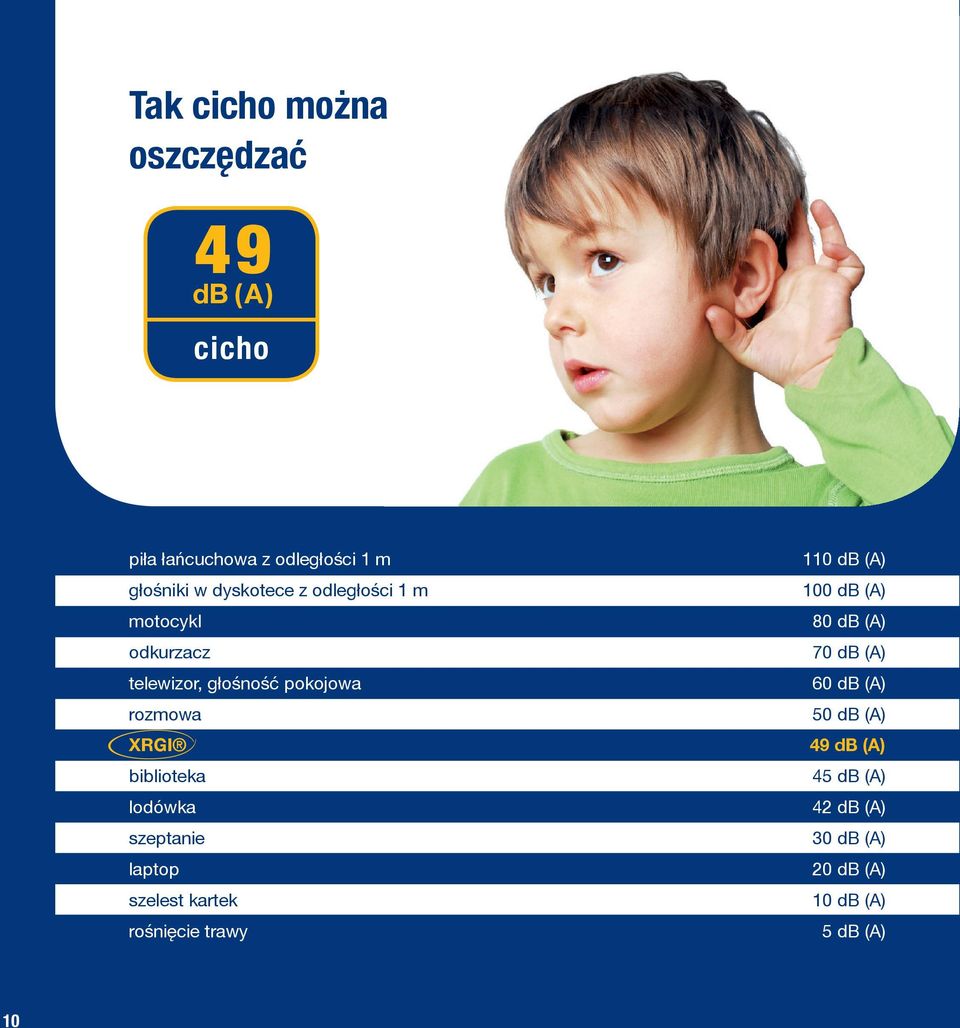

10 Tak cicho można oszczędzać 49 db (A) cicho piła łańcuchowa z odległości 1 m głośniki w dyskotece z odległości 1 m motocykl odkurzacz telewizor, głośność pokojowa rozmowa XRGI biblioteka lodówka szeptanie laptop szelest kartek rośnięcie trawy 110 db (A) 100 db (A) 80 db (A) 70 db (A) 60 db (A) 50 db (A) 49 db (A) 45 db (A) 42 db (A) 30 db (A) 20 db (A) 10 db (A) 5 db (A) 10

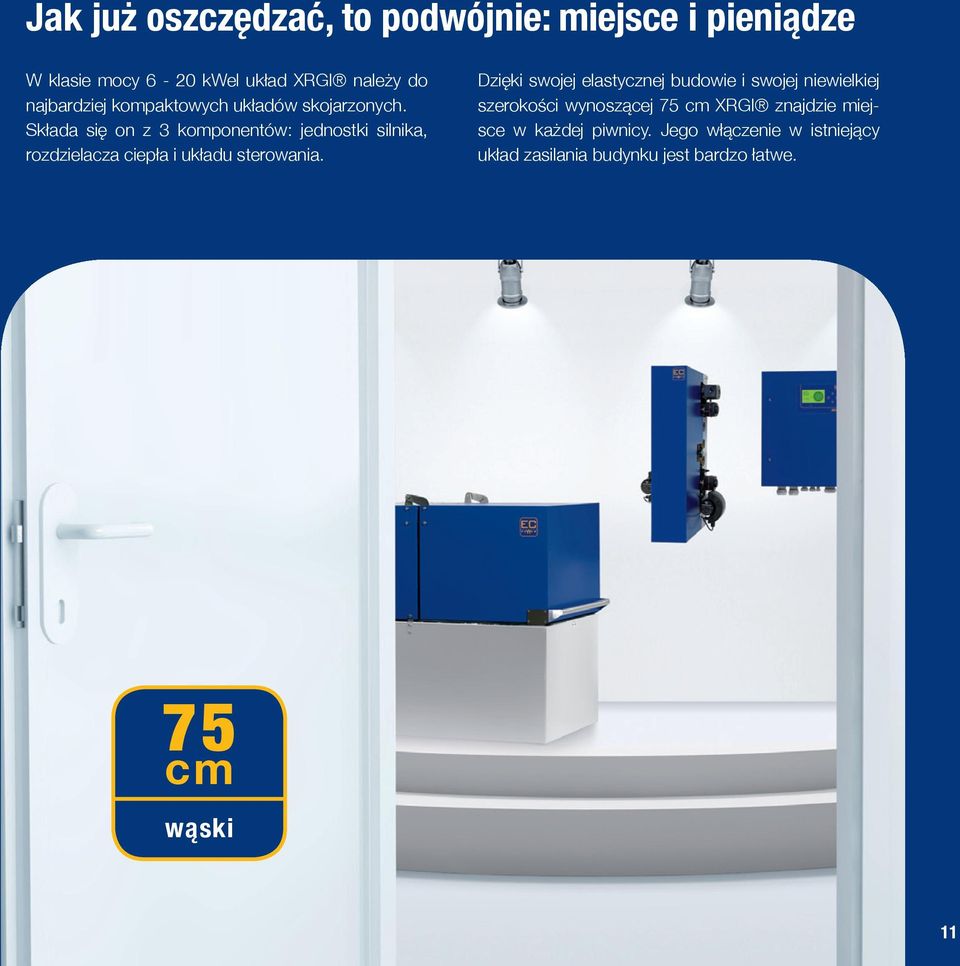

11 Jak już oszczędzać, to podwójnie: miejsce i pieniądze W klasie mocy 6-20 kwel układ XRGI należy do najbardziej kompaktowych układów skojarzonych. Składa się on z 3 komponentów: jednostki silnika, rozdzielacza ciepła i układu sterowania. Dzięki swojej elastycznej budowie i swojej niewielkiej szerokości wynoszącej 75 cm XRGI znajdzie miejsce w każdej piwnicy. Jego włączenie w istniejący układ zasilania budynku jest bardzo łatwe. 75 cm wąski 11

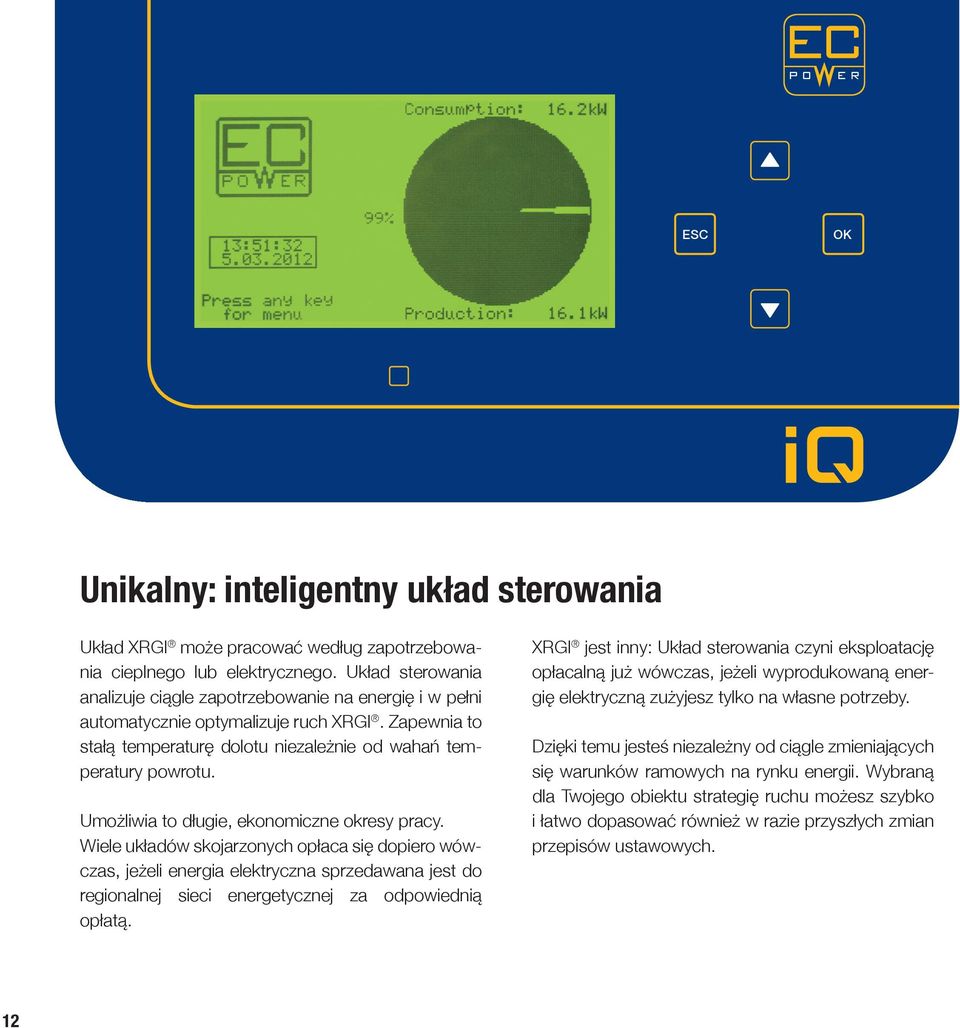

12 ESC OK Unikalny: inteligentny układ sterowania Układ XRGI może pracować według zapotrzebowania cieplnego lub elektrycznego. Układ sterowania analizuje ciągle zapotrzebowanie na energię i w pełni automatycznie optymalizuje ruch XRGI. Zapewnia to stałą temperaturę dolotu niezależnie od wahań temperatury powrotu. Umożliwia to długie, ekonomiczne okresy pracy. Wiele układów skojarzonych opłaca się dopiero wówczas, jeżeli energia elektryczna sprzedawana jest do regionalnej sieci energetycznej za odpowiednią opłatą. XRGI jest inny: Układ sterowania czyni eksploatację opłacalną już wówczas, jeżeli wyprodukowaną energię elektryczną zużyjesz tylko na własne potrzeby. Dzięki temu jesteś niezależny od ciągle zmieniających się warunków ramowych na rynku energii. Wybraną dla Twojego obiektu strategię ruchu możesz szybko i łatwo dopasować również w razie przyszłych zmian przepisów ustawowych. 12

13 OŚRODKI POMOCY HOTELE STACJE PALIW SZPITALE BIURA ZAKŁADY KOMUNALNE BUDYNKI MIESZKALNE SZKOŁY SALONY SAMOCHODOWE CENTRA HANDLOWE PRZEDSZKOLA PIEKARNIE Zmniejszamy Twoje koszty energii we wszystkich obiektach o całorocznym zapo- ROLNICTWO KLUBY FITNESS PŁYWALNIE trzebowaniu na prąd i ciepło. 13

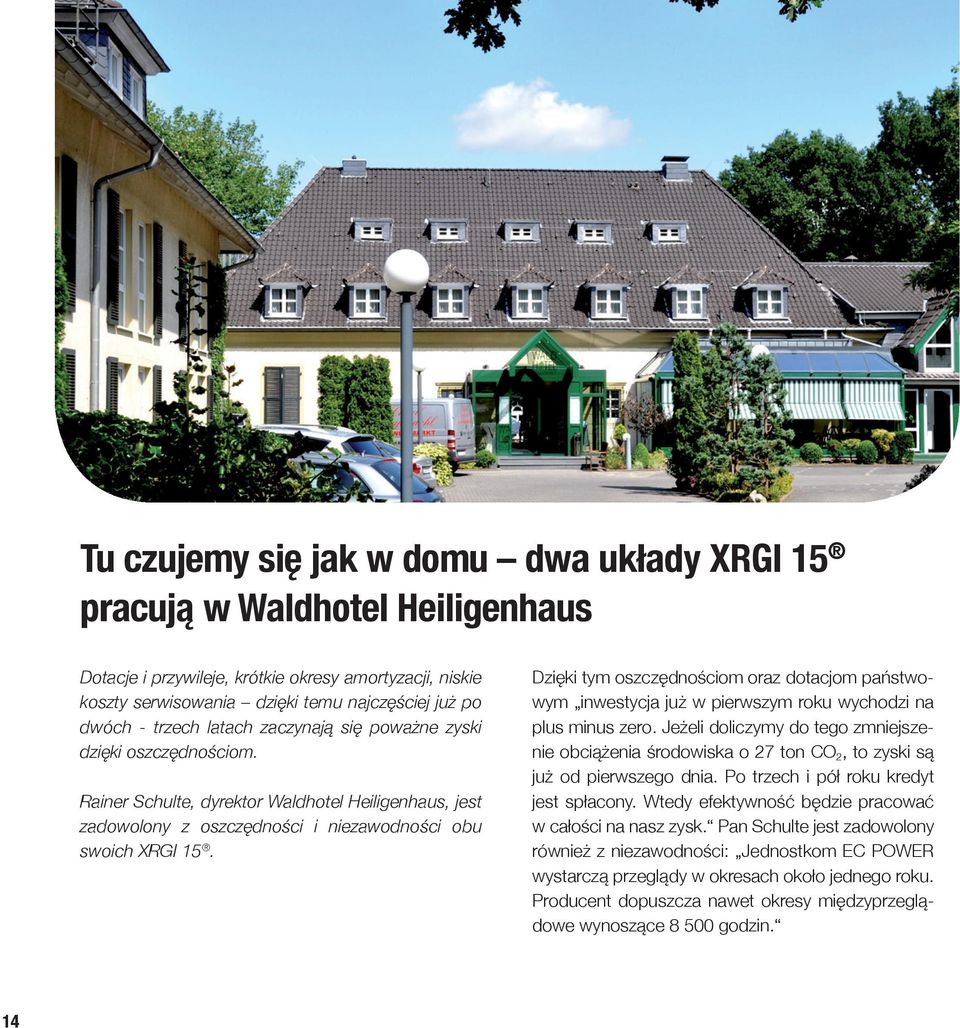

14 Tu czujemy się jak w domu dwa układy XRGI 15 pracują w Waldhotel Heiligenhaus Dotacje i przywileje, krótkie okresy amortyzacji, niskie koszty serwisowania dzięki temu najczęściej już po dwóch - trzech latach zaczynają się poważne zyski dzięki oszczędnościom. Rainer Schulte, dyrektor Waldhotel Heiligenhaus, jest zadowolony z oszczędności i niezawodności obu swoich XRGI 15. Dzięki tym oszczędnościom oraz dotacjom państwowym inwestycja już w pierwszym roku wychodzi na plus minus zero. Jeżeli doliczymy do tego zmniejszenie obciążenia środowiska o 27 ton CO 2, to zyski są już od pierwszego dnia. Po trzech i pół roku kredyt jest spłacony. Wtedy efektywność będzie pracować w całości na nasz zysk. Pan Schulte jest zadowolony również z niezawodności: Jednostkom EC POWER wystarczą przeglądy w okresach około jednego roku. Producent dopuszcza nawet okresy międzyprzeglądowe wynoszące godzin. 14

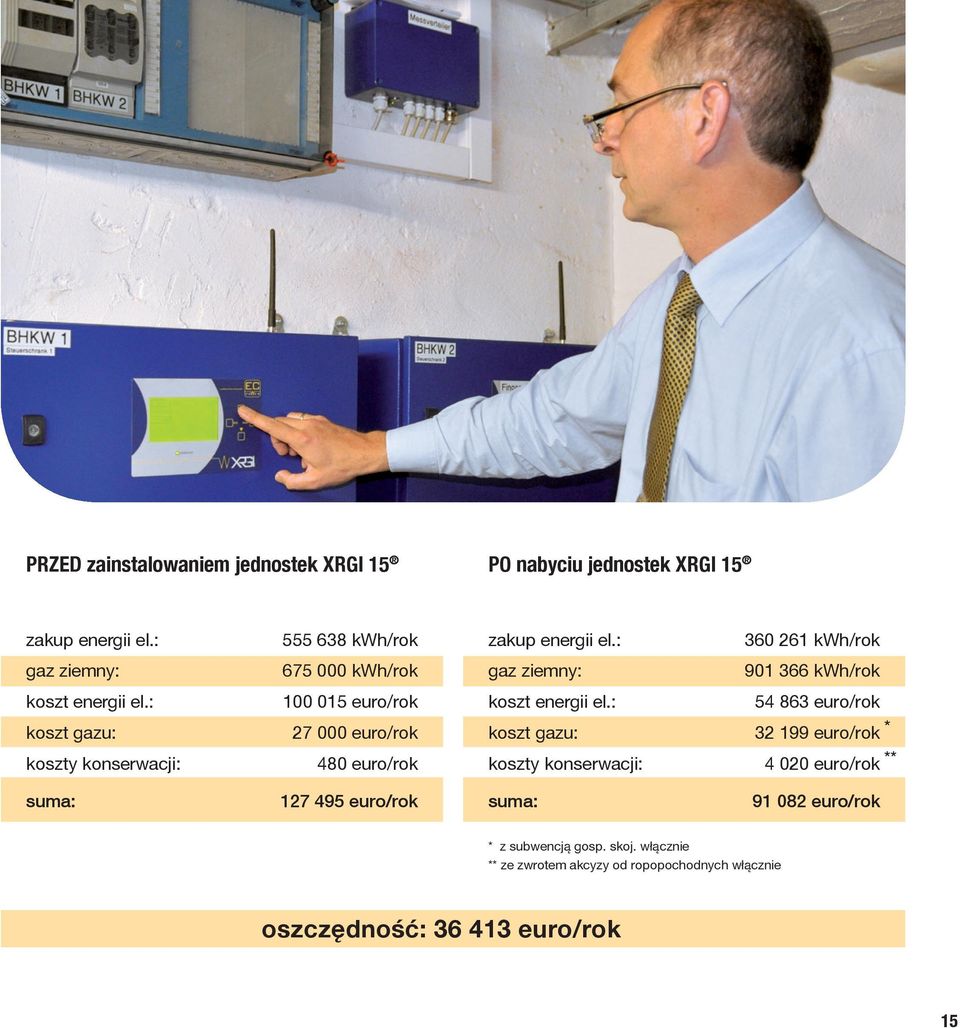

15 PRZED zainstalowaniem jednostek XRGI 15 PO nabyciu jednostek XRGI 15 zakup energii el.: kwh/rok zakup energii el.: kwh/rok gaz ziemny: kwh/rok gaz ziemny: kwh/rok koszt energii el.: euro/rok koszt energii el.: euro/rok koszt gazu: euro/rok koszt gazu: euro/rok koszty konserwacji: 480 euro/rok koszty konserwacji: euro/rok suma: euro/rok suma: euro/rok * z subwencją gosp. skoj. włącznie ** ze zwrotem akcyzy od ropopochodnych włącznie oszczędność: euro/rok 15

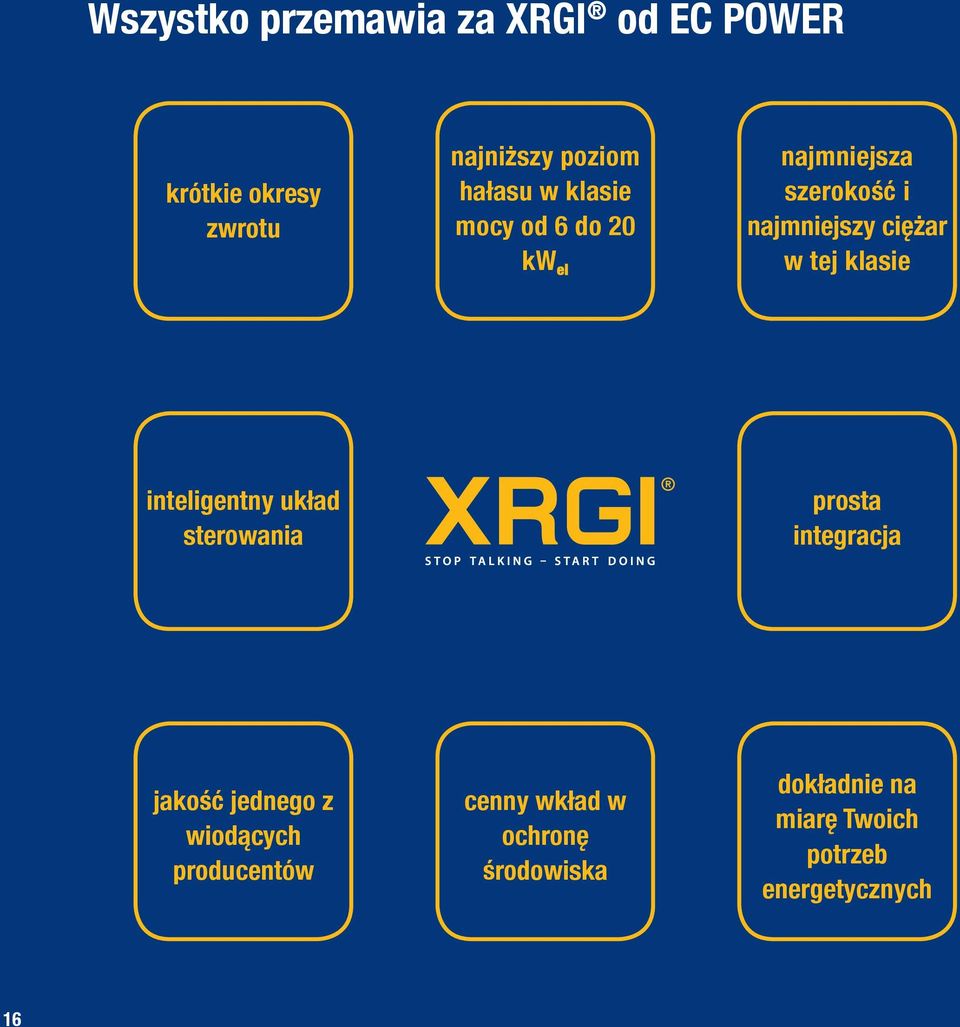

16 Wszystko przemawia za XRGI od EC POWER krótkie okresy zwrotu najniższy poziom hałasu w klasie mocy od 6 do 20 kw el najmniejsza szerokość i najmniejszy ciężar w tej klasie inteligentny układ sterowania prosta integracja jakość jednego z wiodących producentów cenny wkład w ochronę środowiska dokładnie na miarę Twoich potrzeb energetycznych 16

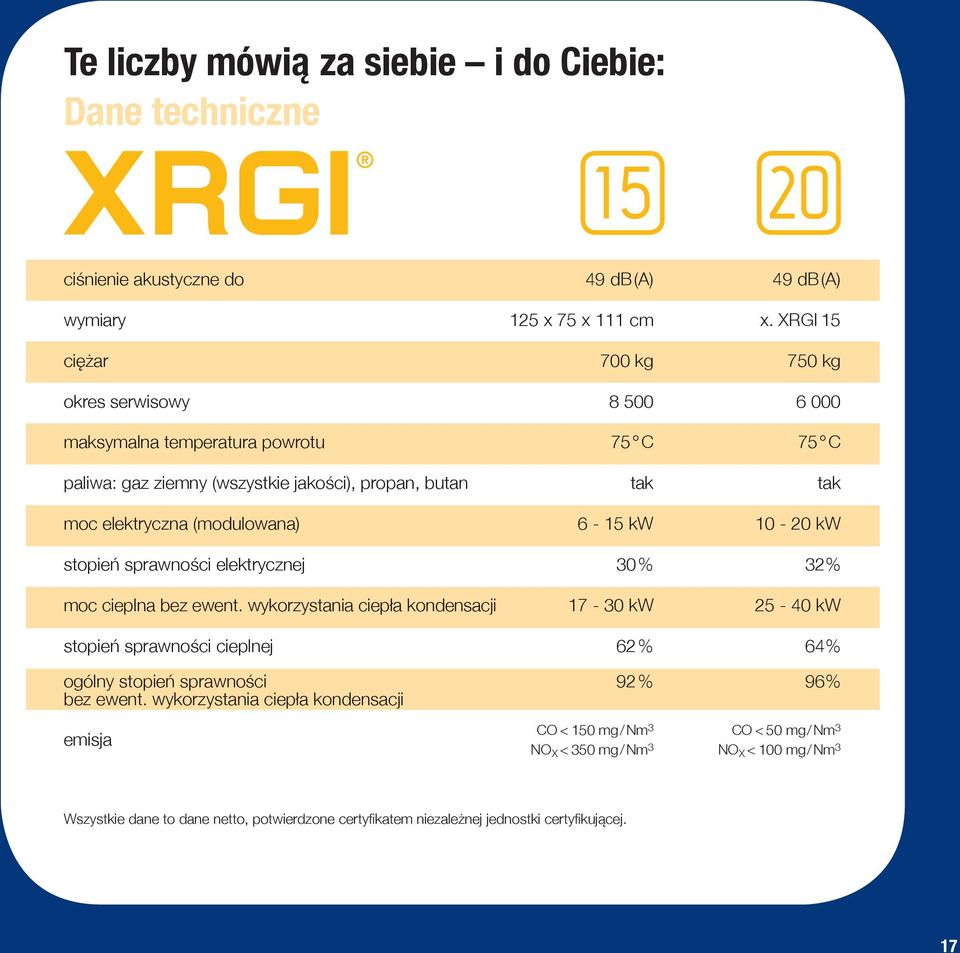

17 Te liczby mówią za siebie i do Ciebie: Dane techniczne ciśnienie akustyczne do 49 db(a) 49 db(a) wymiary 125 x 75 x 111 cm x. XRGI 15 ciężar 700 kg 750 kg okres serwisowy maksymalna temperatura powrotu 75 C 75 C paliwa: gaz ziemny (wszystkie jakości), propan, butan tak tak moc elektryczna (modulowana) 6-15 kw kw stopień sprawności elektrycznej 30% 32% moc cieplna bez ewent. wykorzystania ciepła kondensacji kw kw stopień sprawności cieplnej 62% 64% ogólny stopień sprawności 92% 96% bez ewent. wykorzystania ciepła kondensacji emisja CO < 150 mg/nm 3 CO < 50 mg/nm 3 NO X < 350 mg/nm 3 NO X < 100 mg/nm 3 Wszystkie dane to dane netto, potwierdzone certyfikatem niezależnej jednostki certyfikującej. 17

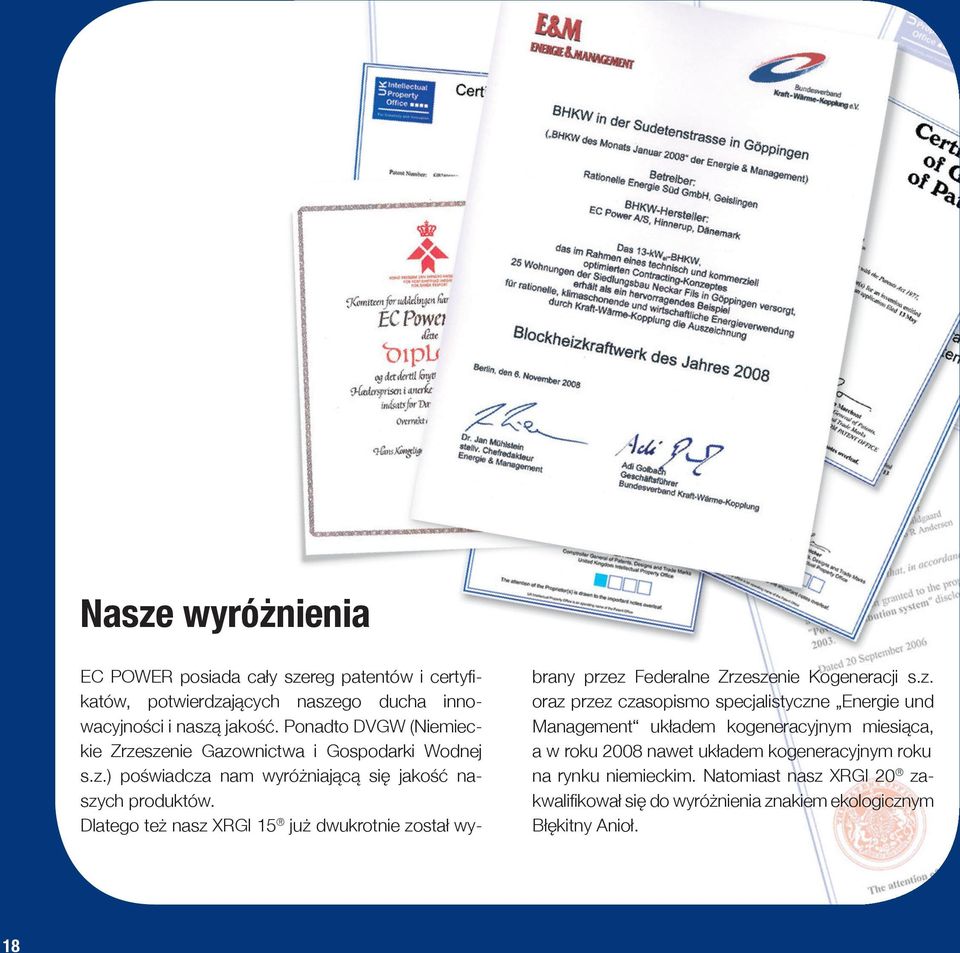

18 Nasze wyróżnienia EC POWER posiada cały szereg patentów i certyfikatów, potwierdzających naszego ducha innowacyjności i naszą jakość. Ponadto DVGW (Niemieckie Zrzeszenie Gazownictwa i Gospodarki Wodnej s.z.) poświadcza nam wyróżniającą się jakość naszych produktów. Dlatego też nasz XRGI 15 już dwukrotnie został wybrany przez Federalne Zrzeszenie Kogeneracji s.z. oraz przez czasopismo specjalistyczne Energie und Management układem kogeneracyjnym miesiąca, a w roku 2008 nawet układem kogeneracyjnym roku na rynku niemieckim. Natomiast nasz XRGI 20 zakwalifikował się do wyróżnienia znakiem ekologicznym Błękitny Anioł. 18

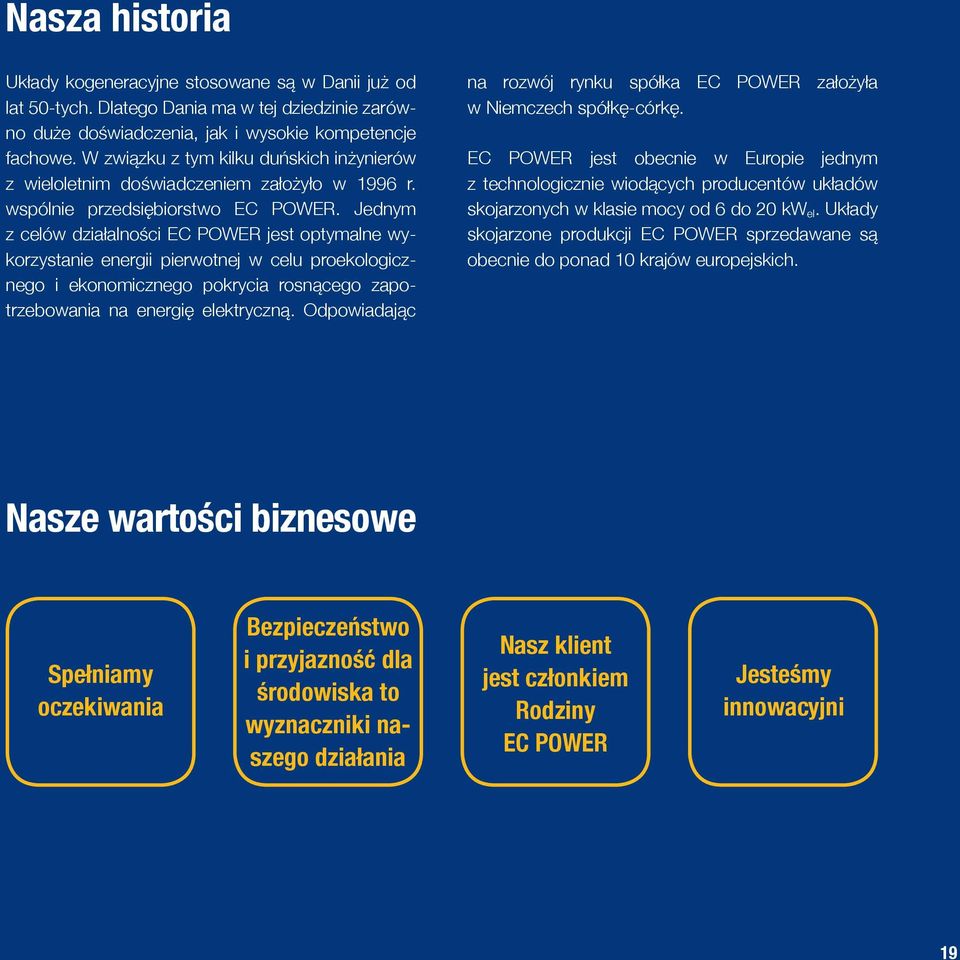

19 Nasza historia Układy kogeneracyjne stosowane są w Danii już od lat 50-tych. Dlatego Dania ma w tej dziedzinie zarówno duże doświadczenia, jak i wysokie kompetencje fachowe. W związku z tym kilku duńskich inżynierów z wieloletnim doświadczeniem założyło w 1996 r. wspólnie przedsiębiorstwo EC POWER. Jednym z celów działalności EC POWER jest optymalne wykorzystanie energii pierwotnej w celu proekologicznego i ekonomicznego pokrycia rosnącego zapotrzebowania na energię elektryczną. Odpowiadając na rozwój rynku spółka EC POWER założyła w Niemczech spółkę-córkę. EC POWER jest obecnie w Europie jednym z technologicznie wiodących producentów układów skojarzonych w klasie mocy od 6 do 20 kw el. Układy skojarzone produkcji EC POWER sprzedawane są obecnie do ponad 10 krajów europejskich. Nasze wartości biznesowe Spełniamy oczekiwania Bezpieczeństwo i przyjazność dla środowiska to wyznaczniki naszego działania Nasz klient jest członkiem Rodziny EC POWER Jesteśmy innowacyjni 19
