1 Latitude w 1 Instrukcja użytkownika Model regulacji: T17G Typ regulacji: T17G001

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A00

3 Spis treści 1 Dane techniczne...5 Dane techniczne procesora... 5 Dane techniczne: system... 5 Dane techniczne pamięci... 6 Dane techniczne: grafika...6 Dane techniczne dźwięku... 6 Dane techniczne: porty i złącza... 6 Dane techniczne: komunikacja...7 Dane techniczne kamery... 7 Dane techniczne: wyświetlacz... 8 Dane techniczne zasilacza prądu zmiennego... 8 Dane techniczne akumulatora... 9 Wymiary i masa...9 Parametry środowiska Korzystanie z tabletu Używanie podstawki Przed przystąpieniem do serwisowania tabletu...12 Wyłączanie tabletu Po zakończeniu serwisowania tabletu...14 Wymiana karty microsd i/lub karty micro-sim Technologia i podzespoły...15 Zasilacz Procesory...15 Identyfikacja procesorów w systemie Windows Sprawdzanie użycia procesora w Menedżerze zadań Sprawdzanie użycia procesora w Monitorze zasobów Mikroukład...17 Identyfikowanie chipsetu w Menedżerze urządzeń w systemie Windows Cechy pamięci...18 Sprawdzanie pamięci systemowej w obszarze konfiguracji systemu...18 Sprawdzanie pamięci systemowej Testowanie pamięci za pomocą programu diagnostycznego epsa Opcje wyświetlacza...19 Identyfikowanie karty graficznej Zmienianie rozdzielczości ekranu...19 Funkcje kamery Identyfikacja kamery w Menedżerze urządzeń w systemie Windows Uruchamianie kamery...20 Uruchamianie aplikacji kamery...20 Opcje dysków twardych...21 Identyfikacja dysku twardego w systemie BIOS Spis treści 3

4 4 Program konfiguracji systemu...22 Otwieranie systemu BIOS bez klawiatury Opcje konfiguracji systemu Ekran General (Ogólne)...22 Ekran System configuration (Konfiguracja systemu)...23 Opcje ekranu Video (Wideo)...25 Ekran Security (Zabezpieczenia) Opcje ekranu Secure boot (Bezpieczne uruchamianie) Opcje ekranu Intel Software Guard Extensions...27 Ekran Performance (Wydajność) Ekran Power management (Zarządzanie zasilaniem)...28 Ekran POST Behavior (Zachowanie podczas testu POST)...29 Ekran Virtualization support (Obsługa wirtualizacji)...30 Ekran Wireless (Sieć bezprzewodowa)...31 Ekran Maintenance (Konserwacja)...31 Opcje ekranu rejestru systemowego Aktualizowanie systemu BIOS Hasło systemowe i hasło konfiguracji systemu Przypisywanie hasła systemowego i hasła konfiguracji systemu Usuwanie lub zmienianie hasła systemowego i/lub hasła konfiguracji systemu Rozwiązywanie problemów...35 Test epsa (Enhanced Pre-Boot System Assessment)...35 Funkcje: Używanie narzędzia diagnostycznego epsa...35 Lampka diagnostyczna tabletu...35 Lampka diagnostyczna...35 Resetowanie zegara czasu rzeczywistego (RTC) Identyfikacja zasilacza prądu zmiennego dostarczonego z tabletem Kontakt z firmą Dell Spis treści

5 1 Dane techniczne UWAGA: Oferowane opcje mogą być różne w różnych krajach. Poniżej zamieszczono wyłącznie dane techniczne, które muszą być dostarczone z komputerem dla zachowania zgodności z obowiązującym prawem. Aby uzyskać więcej informacji o konfiguracji komputera, kliknij polecenie Pomoc i obsługa techniczna w systemie operacyjnym Windows i wybierz opcję przeglądania informacji o komputerze. Tematy: Dane techniczne procesora Dane techniczne: system Dane techniczne pamięci Dane techniczne: grafika Dane techniczne dźwięku Dane techniczne: porty i złącza Dane techniczne: komunikacja Dane techniczne kamery Dane techniczne: wyświetlacz Dane techniczne zasilacza prądu zmiennego Dane techniczne akumulatora Wymiary i masa Parametry środowiska Dane techniczne procesora Cecha Typy Dane techniczne Procesor Intel Core i3-7100u siódmej generacji (2,4 GHz, 3 MB pamięci podręcznej, 15 W) Procesor Intel Core i5-7200u siódmej generacji (do 3,1 GHz, 3 MB pamięci podręcznej, 15 W) Procesor Intel Core i5-7300u siódmej generacji (do 3,5 GHz, 3 MB pamięci podręcznej, 15 W), vpro Procesor Intel Core i7-7600u siódmej generacji (do 3,9 GHz, 4 MB pamięci podręcznej, 15 W), vpro Dane techniczne: system Cecha Mikroukład Przepustowość magistrali DRAM Dane techniczne Zintegrowany w procesorze 64 bity, 2 kanały Dane techniczne 5

6 Dane techniczne pamięci Cecha Gniazda modułów pamięci Pojemność modułów pamięci Dane techniczne Wbudowana pamięć 4 GB, 8 GB i 16 GB (pamięć wbudowana) Typ pamięci LPDDR MHz Dane techniczne: grafika Cecha Typ Dane techniczne Zintegrowana na płycie systemowej Kontroler UMA Zintegrowany układ Intel HD Graphics 620 Obsługa wyświetlaczy zewnętrznych Opcjonalny adapter złącza USB Type-C do HDMI / VGA / Ethernet / USB 3.0 firmy Dell. UWAGA: Obsługuje połączenia VGA, DisplayPort, HDMI za pośrednictwem stacji dokującej. Dane techniczne dźwięku Cecha Typy Kontroler Konwersja stereo Dane techniczne Dźwięk wysokiej rozdzielczości Realtek ALC bitowa (analogowo-cyfrowa i cyfrowo-analogowa) Interfejs wewnętrzny Dźwięk wysokiej rozdzielczości Interfejs zewnętrzny Głośniki Wzmacniacz głośników wewnętrznych Gniazdo wejściowe mikrofonu, stereofoniczne gniazdo słuchawek, uniwersalne gniazdo głośników Dwa 2 W (RMS) na kanał Regulacja głośności Przyciski zwiększania/zmniejszania poziomu głośności Dane techniczne: porty i złącza Cecha Dźwięk Dane techniczne Kontroler Realtek ALC3253-CG Gniazdo wejściowe mikrofonu, stereofoniczne gniazdo słuchawek, uniwersalne gniazdo głośników Grafika Dwa złącza DisplayPort przez USB Type-C Czytnik kart pamięci microsd Dane techniczne

7 Cecha Karta usim porty USB micro SIM Blokada zabezpieczająca Inne Dane techniczne Opcjonalny czytnik kart Smart Card (opcjonalnie) 1 port USB 3.1 pierwszej generacji z technologią PowerShare Opcjonalne gniazdo karty micro-sim (pod podstawką) Gniazdo blokady klinowej Nobel Opcjonalny stykowy czytnik kart SmartCard i dotykowy czytnik linii papilarnych Przycisk ekranu głównego w systemie Windows Przycisk zasilania Port I2C do podłączenia klawiatury w stacji dokującej Dane techniczne: komunikacja Funkcje Komunikacja bezprzewodowa Bezprzewodowa sieć LAN Dane techniczne Wi-Fi Display (Miracast) 14 Dwuzakresowa karta bezprzewodowa Qualcomm QCA61x4A ac (2 2) z modułem Bluetooth 4.1 Dwuzakresowa karta Intel Wireless-AC 8265 Wi-Fi z modułem Bluetooth 4.2 (2 2). Opcjonalna łączność Bluetooth Opcjonalne karty mobilnej sieci szerokopasmowej Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 Złącze WiGig (opcjonalne) Trójzakresowa karta Intel Wireless-AC WiGig + Wi-Fi z modułem Bluetooth 4.2 Dane techniczne kamery Cecha Typ Typ czujnika Szybkość przetwarzania obrazu Dane techniczne Kamera przednia obiektyw 5 MP, stałoogniskowy Kamera przednia obiektyw 5 MP, automatyczne nastawianie ostrości Kamera na podczerwień kamera VGA na podczerwień Technologia czujników CMOS (kamera przednia i tylna) Do 30 klatek na sekundę Rozdzielczość wideo Kamera przednia 2592 x 1944 pikseli Kamera tylna 3264 x 2448 pikseli Dane techniczne 7

8 Dane techniczne: wyświetlacz Cecha Typ Luminancja Wysokość Szerokość Przekątna Maksymalna rozdzielczość Częstotliwość odświeżania Maksymalny kąt widzenia (w poziomie) Maksymalny kąt widzenia (w pionie) Rozstaw pikseli Dane techniczne Wyświetlacz dotykowy o przekątnej 12,3", proporcjach obrazu 3:2 ze szkłem Corning Gorilla Glass 4 i powłoką przeciwodblaskową chroniącą przed smugami 340 nitów 265,56 mm (10,55 cala) 185,06 mm (7,28 cala) 312,42 mm (12,0 cala) 1920x Hz +/-80 +/-80 0,135 mm Dane techniczne zasilacza prądu zmiennego Cecha Typ Napięcie wejściowe Prąd wejściowy maksymalnie Częstotliwość wejściowa Prąd wyjściowy Znamionowe napięcie wyjściowe Masa Dane techniczne 45 W (USB Type-C) i 65 W (USB Type-C) Prąd zmienny 100 V do 240 V 1,3 A / 1,7 A 47 Hz do 63 Hz 2,25 A, 3 A i 3,25 A Prąd stały: 20 V / 5 V / 9 V / 5 V 0,385 funta (45 W) i 0,476 funta (65 W) 175 g (45 W) i 216,2 g (65 W) Wymiary Zakres temperatur podczas pracy Zakres temperatur w stanie spoczynku 0,191 x 0,121 x 0,048 cala (45 W) i 0,217 x 0,145 x 0,048 cala (65 W) 87 x 55 x 22 mm (45 W) i 99 x 66 x 22 mm (65 W) 0 C do 40 C (32 F do 104 F) 40 C do 70 C ( 40 F do 158 F) 8 Dane techniczne

9 Dane techniczne akumulatora Cecha Typ Dane techniczne Akumulator litowo-polimerowy 32 Wh z funkcją ExpressCharge Akumulator litowo-polimerowy 42 Wh z funkcją ExpressCharge Akumulator polimerowy 42 Wh o długiej żywotności 32 W: Długość Szerokość Wysokość Masa Napięcie 177,6 mm (6,99 cala) 82,6 mm (3,25 cala) 5,5 mm (0,21 cala) 135,0 g (0,29 funta) (dysk M.2 SATA 126 GB) 11,4 VDC 42 Wh: Długość Szerokość Wysokość Masa Napięcie Okres eksploatacji 177,6 mm (6,99 cala) 82,6 mm (3,25 cala) 5,5 mm (0,21 cala) 170 g (0,37 funta) 7,6 VDC 300 cykli rozładowania/ładowania Zakres temperatur Podczas pracy Ładowanie: 0 C do 50 C (32 F do 122 F) Rozładowanie: 0 C do 70 C (32 F do 158 F) Podczas przechowywania -20 C do 85 C (4 F do 185 F) Wymiary i masa Cecha Masa tylko tablet (z baterią 32 Wh i podstawowym dyskiem SATA M2 o pojemności 126 GB) Masa tablet z klawiaturą Prąd wejściowy maksymalnie Szerokość Dane techniczne 856 g (1,89 funta) 2,64 funta (1,196 kg) 1,3 A / 1,7 A 292 mm (11,5 cala) Dane techniczne 9

10 Cecha Wysokość (tylko tablet) Wysokość (tablet z klawiaturą) Dane techniczne 9,76 mm (0,38 cala) 14,9 mm (0,59 cala) Głębokość 208,8 mm (8,22 cala) Parametry środowiska Temperatura Podczas pracy Podczas przechowywania Wilgotność względna (maksymalna) Podczas pracy Podczas przechowywania Wysokość nad poziomem morza (maksymalna) Podczas pracy Podczas przechowywania Poziom zanieczyszczeń w powietrzu Dane techniczne 0 C do 35 C (32 F do 95 F) 40 C do 65 C ( 40 F do 149 F) Dane techniczne 10% do 90% (bez kondensacji) 10% do 95% (bez kondensacji) Dane techniczne Od 0 m do 3048 m (od 0 do stóp) 0 m do m (0 stóp do stóp) G2 lub niższy wg normy ISA-S Dane techniczne

11 2 Korzystanie z tabletu W tym rozdziale opisano sposób włączania i wyłączania tabletu oraz instalowania kart micro SD i micro SIM. Tematy: Używanie podstawki Przed przystąpieniem do serwisowania tabletu Po zakończeniu serwisowania tabletu Wymiana karty microsd i/lub karty micro-sim Używanie podstawki 1 Ustaw tablet pionowo na płaskiej powierzchni. 2 Naciśnij tablet, aby rozłożyć podstawkę. Korzystanie z tabletu 11

12 UWAGA: Przyciski na dole tabletu umożliwiają rozłożenie podstawki. Przed przystąpieniem do serwisowania tabletu Stosowanie się do poniższych zaleceń dotyczących bezpieczeństwa pomoże zapewnić bezpieczeństwo użytkownika oraz ochronę tabletu. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione następujące warunki: Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z tabletem. PRZESTROGA: Przy wykonywaniu czynności wewnątrz tabletu należy przestrzegać dostarczonych wraz z nim instrukcji dotyczących bezpieczeństwa. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem OSTRZEŻENIE: Wiele napraw może być przeprowadzanych tylko przez certyfikowanego technika serwisowego. Użytkownik może jedynie samodzielnie rozwiązywać problemy oraz przeprowadzać proste naprawy opisane odpowiednio w dokumentacji produktu lub na telefoniczne polecenie zespołu wsparcia technicznego. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami bezpieczeństwa dostarczonymi z produktem i przestrzegać ich. OSTRZEŻENIE: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski uziemiającej zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej metalowej powierzchni (np. złącza z tyłu tabletu). OSTRZEŻENIE: Z komponentami i kartami należy obchodzić się ostrożnie. Nie dotykać elementów ani styków na kartach. Kartę należy trzymać za krawędzie lub za jej metalowe wsporniki. OSTRZEŻENIE: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami; jeśli odłączasz kabel tego rodzaju, przed odłączeniem naciśnij zatrzaski. Pociągając za złącza, należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy upewnić się, że oba złącza są prawidłowo zorientowane i wyrównane. UWAGA: Kolor tabletu i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie. Aby uniknąć uszkodzenia tabletu, wykonaj następujące czynności przed rozpoczęciem pracy wewnątrz komputera. 1 Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania tabletu. 2 Wyłącz tablet (zobacz Wyłączanie tabletu). 3 Jeśli tablet jest podłączony do urządzenia dokującego, takiego jak opcjonalna stacja dokująca lub klawiatura, oddokuj tablet. 4 Odłącz tablet od zasilacza. 5 Naciśnij przycisk zasilania i przytrzymaj przez kilka sekund, aby odprowadzić ładunki elektryczne z płyty systemowej. OSTRZEŻENIE: W celu zabezpieczenia się przed porażeniem prądem elektrycznym zawsze należy odłączyć tablet od gniazdka elektrycznego. OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz tabletu należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej metalowej powierzchni, np. metalowych elementów z tyłu urządzenia. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły. 6 Wyjmij kartę pamięci SD z tabletu. Wyłączanie tabletu Wyłączenie tabletu powoduje jego całkowite zamknięcie. Tablet można wyłączyć na dwa sposoby: Za pomocą przycisku zasilania Za pomocą menu paneli 1 Aby wyłączyć tablet za pomocą przycisku zasilania: a Naciśnij i przytrzymaj przycisk zasilania aż na ekranie pojawi się komunikat Przesuń, aby wyłączyć komputer. 12 Korzystanie z tabletu

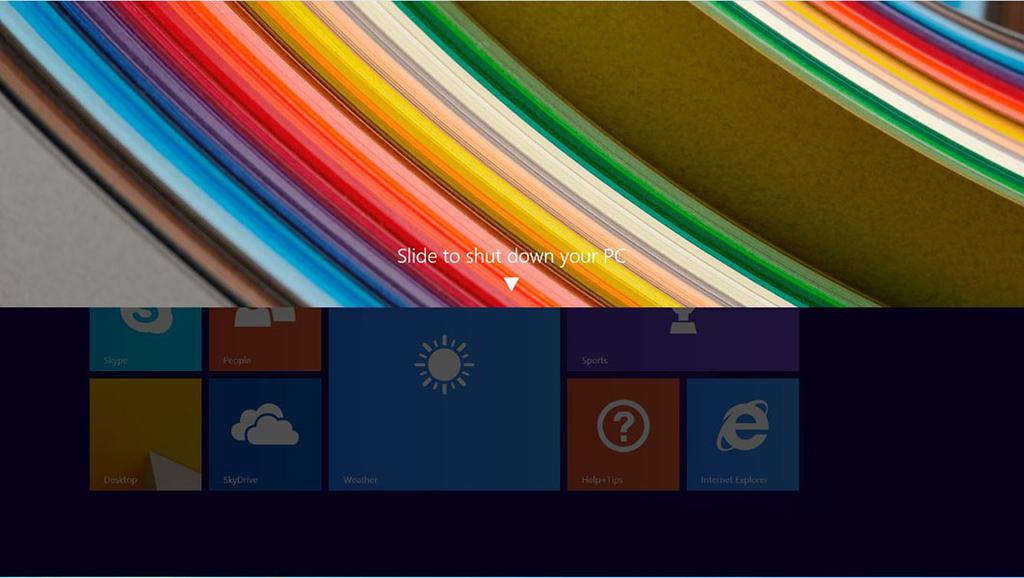

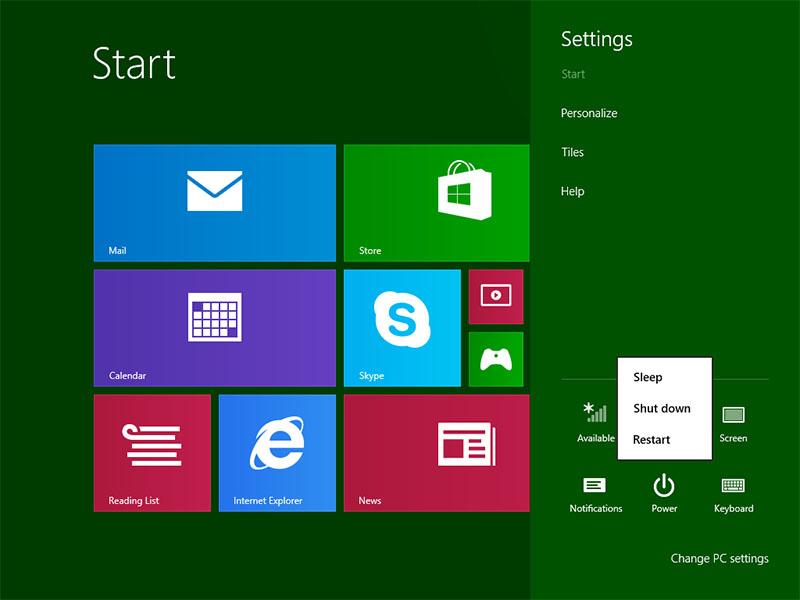

13 b UWAGA: Po naciśnięciu i przytrzymaniu przycisku zasilania ekran Przesuń, aby wyłączyć komputer jest domyślnie wyświetlany tylko w modelu Venue serii 11 Pro W przypadku modeli Venue 11 Pro 7130 vpro i Venue 11 Pro 7139 tablet przechodzi domyślnie w tryb uśpienia. Można jednak zmienić działanie przycisku zasilania, aby powodował on wyłączenie tabletu. Aby zmienić ustawienie przycisku zasilania, wybierz kolejno Panel sterowania > Opcje zasilania > Zmień ustawienia planu > Zmień zaawansowane ustawienia zasilania. Aby przejść do Panelu sterowania, przesuń palcem od prawej krawędzi ekranu, dotknij polecenia Szukaj, wpisz w polu wyszukiwania Panel sterowania, a następnie kliknij Panel Sterowania. Przesuń, aby wyłączyć tablet. UWAGA: Tablet można także wyłączyć bez przesuwania palcem po ekranie. Naciśnij i przytrzymaj przycisk zasilania przez dłużej niż 10 sekund, aby wyłączyć tablet. Takie wymuszone wyłączenie tabletu można wykonać, jeśli tablet nie reaguje na polecenia, zachowuje się w nieoczekiwany sposób lub funkcje dotykowe ekranu nie działają. 2 Aby wyłączyć tablet za pomocą menu paneli: a Przeciągnij od prawej krawędzi ekranu, aby wyświetlić menu Panele. b Aby wyłączyć tablet, dotknij kolejno opcji Ustawienia > Zasilanie > Zamknij. Korzystanie z tabletu 13

14 Po zakończeniu serwisowania tabletu OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz urządzenia może poważnie uszkodzić urządzenie. 1 Przykręć wszystkie śruby i sprawdź, czy wewnątrz tabletu nie pozostały żadne nieużywane śruby. 2 Podłącz do tabletu wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed przystąpieniem do pracy. 3 Zainstaluj kartę pamięci, kartę SIM i wszelkie inne elementy wymontowane przed przystąpieniem do pracy. 4 Podłącz tablet i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz tablet. Wymiana karty microsd i/lub karty micro-sim 1 Połóż tablet ekranem do dołu na płaskiej powierzchni. 2 Wysuń i podnieś pokrywę karty SD. 3 Włóż kartę SD i/lub kartę micro-sim do odpowiedniego gniazda. 4 Wsuń pokrywę wzdłuż rowka na tablecie, aby zabezpieczyć kartę microsd i micro-sim. 5 W ten sam sposób można wyjąć kartę microsd lub micro-sim 14 Korzystanie z tabletu

15 3 Technologia i podzespoły W tym rozdziale przedstawiono szczegółowe informacje o technologiach i elementach dostępnych w systemie. Tematy: Zasilacz Procesory Mikroukład Cechy pamięci Opcje wyświetlacza Funkcje kamery Opcje dysków twardych Zasilacz Do urządzenia dołączony jest zasilacz o mocy 45 W lub 65 W ze złączem USB Type-C. PRZESTROGA: Odłączając zasilacz od tabletu należy trzymać za wtyczkę kabla, nie za sam kabel i pociągnąć zdecydowanie ale delikatnie, tak aby nie uszkodzić kabla. PRZESTROGA: Zasilacz współpracuje z gniazdami sieci elektrycznej używanymi na całym świecie. W różnych krajach stosowane są jednak różne wtyczki i listwy zasilania. Użycie nieodpowiedniego kabla, nieprawidłowe podłączenie kabla do listwy zasilającej lub gniazda elektrycznego może spowodować pożar lub uszkodzenie sprzętu. Procesory Tablet Latitude 5285 jest wyposażony w jeden z następujących procesorów: Intel Core i3-7100u (dwurdzeniowy, 3 MB pamięci podręcznej, 2,4 GHz, 15 W) Intel Core i5-7200u (dwurdzeniowy, 3 MB pamięci podręcznej, 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, dwurdzeniowy, 3 MB pamięci podręcznej, do 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, dwurdzeniowy, 4 MB pamięci podręcznej, do 3,9 GHz, 15 W) UWAGA: Częstotliwość taktowania i wydajność tabletu zależy od obciążenia i innych zmiennych. Identyfikacja procesorów w systemie Windows 10 1 Wpisz Menedżer urządzeń w polu Zadaj pytanie. Zostanie wyświetlone okno Menedżer urządzeń. 2 Kliknij pozycję Procesor. Zostaną wyświetlone informacje o procesorze. Technologia i podzespoły 15

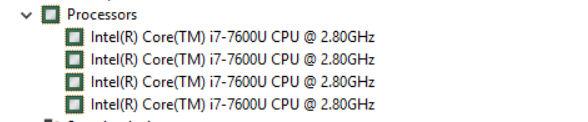

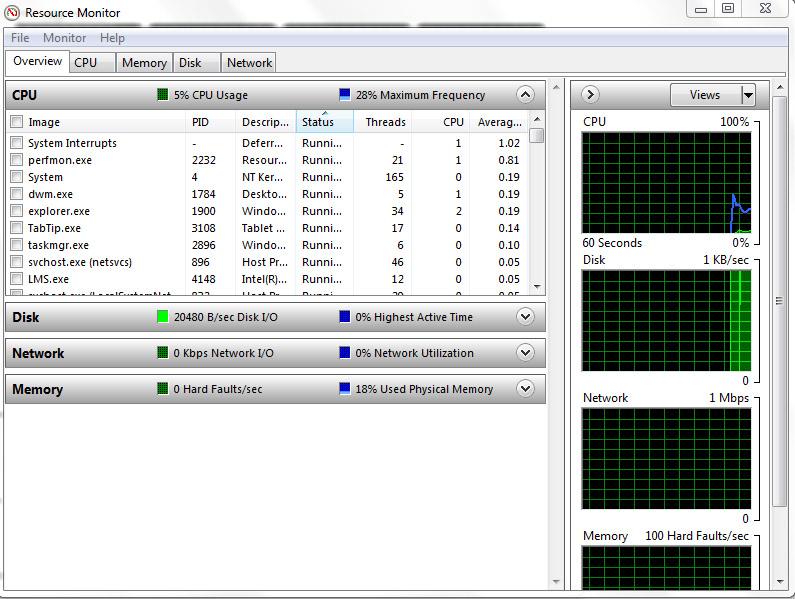

16 Rysunek 1. Procesor Sprawdzanie użycia procesora w Menedżerze zadań 1 Kliknij pulpit prawym przyciskiem myszy. 2 Wybierz polecenie Uruchom Menedżera zadań. Zostanie wyświetlone oknomenedżer zadań Windows. 3 Kliknij kartę Wydajność w oknie Menedżer zadań Windows. Sprawdzanie użycia procesora w Monitorze zasobów 1 Kliknij pulpit prawym przyciskiem myszy. 2 Wybierz polecenie Uruchom Menedżera zadań. Zostanie wyświetlone oknomenedżer zadań Windows. 16 Technologia i podzespoły

17 3 Kliknij kartę Wydajność w oknie Menedżer zadań Windows. Wyświetlone zostaną szczegółowe informacje na temat wydajności procesora. 4 Kliknij opcję Otwórz monitor zasobów. Mikroukład Chipset jest zintegrowany z procesorem. Identyfikowanie chipsetu w Menedżerze urządzeń w systemie Windows 10 UWAGA: Przedstawione informacje o chipsecie są jedynie ogólną ilustracją i mogą się różnić od faktycznie wyświetlonych danych. 1 Kliknij pozycję Wszystkie ustawienia na pasku paneli systemu Windows Z Panelu sterowania, wybierz opcję Menedżer urządzeń. 3 Rozwiń węzeł Urządzenia systemowe i wyszukaj chipset. Technologia i podzespoły 17

18 Cechy pamięci Urządzenie Latitude 5285 obsługuje następujące konfiguracje pamięci: 4 GB pamięci LPDDR MHz Intel Core i3-7100u 8 GB pamięci LPDDR MHz Intel Core i5-7200u/intel Core i5-7300u 16 GB pamięci LPDDR MHz Intel Core i7-7600u Sprawdzanie pamięci systemowej w obszarze konfiguracji systemu 1 Włącz lub ponownie uruchom tablet. 2 Gdy wyświetlone zostanie logo firmy Dell, naciśnij klawisz F2. Pojawi się komunikat o uruchamianiu konfiguracji systemu BIOS. 3 W lewym okienku wybierz Ustawienia > Ogólne > Informacje o systemie, W okienku z prawej strony zostaną wyświetlone informacje o pamięci. Sprawdzanie pamięci systemowej Windows 10 1 Kliknij przycisk Windows i wybierz kolejno pozycje Wszystkie ustawienia > System. 2 W oknie System kliknij pozycję Informacje. 18 Technologia i podzespoły

19 Testowanie pamięci za pomocą programu diagnostycznego epsa 1 Włącz lub uruchom ponownie tablet. 2 Wykonaj jedną z następujących czynności po wyświetleniu logo Dell: Przy użyciu klawiatury naciśnij klawisz F12. Tylko tablet naciśnij przycisk zwiększania głośności przed naciśnięciem przycisku zasilania, aby włączyć tablet. Po rozpoczęciu sekwencji włączania możesz puścić przycisk zwiększania głośności. Zostanie uruchomione narzędzie epsa. Na tablecie zostanie uruchomione oprogramowanie PreBoot System Assessment (PSA). UWAGA: Jeśli nie zdążysz nacisnąć klawisza, zanim zostanie wyświetlone logo systemu operacyjnego, poczekaj na pojawienie się pulpitu. Następnie wyłącz komputer i spróbuj ponownie. 3 Wykonaj czynności opisane w rozdziale Używanie narzędzia diagnostycznego epsa. Opcje wyświetlacza Tablet jest wyposażony w wyświetlacz dotykowy o przekątnej 12,3" i rozdzielczości 1920 x 1280 ze szkłem Corning Gorilla Glass i powłoką przeciwodblaskową chroniącą przed smugami. Identyfikowanie karty graficznej 1 Wpisz Menedżer urządzeń w polu Zadaj pytanie. Zostanie wyświetlone okno Menedżer urządzeń. 2 Rozwiń pozycję Karty graficzne. Zostaną wyświetlone informacje o karcie graficznej. Rysunek 2. karta graficzna Zmienianie rozdzielczości ekranu 1 Kliknij pulpit prawym przyciskiem myszy i wybierz opcję Ustawienia wyświetlacza. 2 Stuknij lub kliknij opcję Zaawansowane ustawienia ekranu. 3 Wybierz żądaną rozdzielczość z listy rozwijanej i wybierz przycisk Zastosuj. Technologia i podzespoły 19

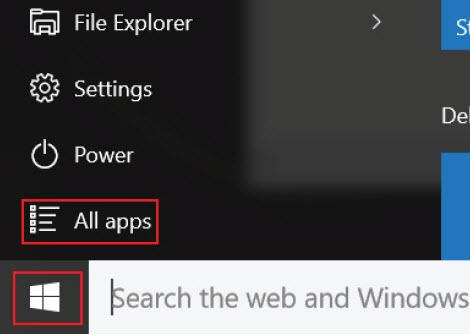

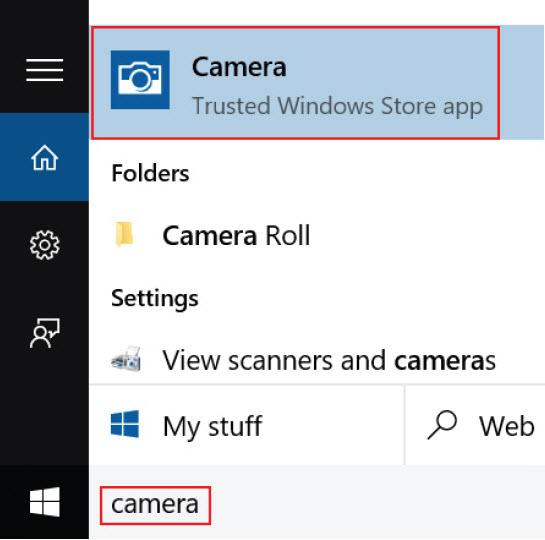

20 Funkcje kamery Urządzenie jest wyposażone w przednią kamerę o rozdzielczości 5 MP i tylną kamerę o rozdzielczości 8 MP Identyfikacja kamery w Menedżerze urządzeń w systemie Windows 10 1 W polu wyszukiwania wpisz Menedżer urządzeń i wybierz pozycję Menedżer urządzeń, aby go uruchomić. 2 W Menedżerze urządzeń rozwiń węzeł Urządzenia przechwytujące obrazy. Uruchamianie kamery Aby uruchomić kamerę, otwórz aplikację, która z niej korzysta. Kamera zostanie na przykład włączona po dotknięciu zainstalowanego na urządzeniu programu Skype lub Dell Webcam Central. Tak samo jeśli aplikacja służąca do czatu w Internecie wymaga dostępu do kamery, kamera zostanie włączona. Uruchamianie aplikacji kamery 1 Stuknij lub kliknij przycisk Windows, a następnie wybierz pozycję Wszystkie aplikacje. 2 Z wyświetlonej listy aplikacji wybierz pozycję Kamera 20 Technologia i podzespoły

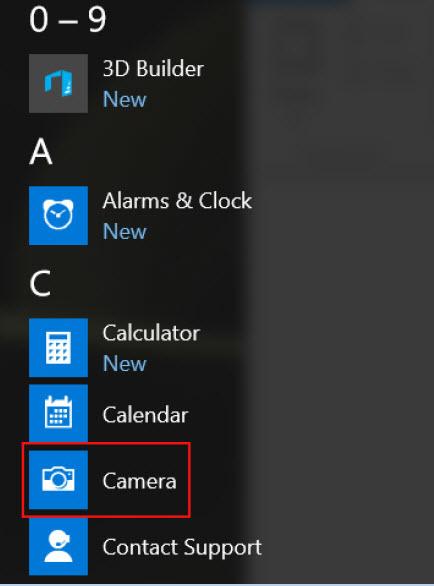

21 3 Jeśli aplikacja Kameranie jest dostępna na liście aplikacji, należy ją odszukać. Opcje dysków twardych Ten system obsługuje dyski M.2 SSD SATA, M.2 PCIe SSD NVMe i samoszyfrujące dyski M.2 PCIe NVMe. Identyfikacja dysku twardego w systemie BIOS 1 Włącz albo uruchom ponownie komputer. 2 Gdy wyświetlone zostanie logo firmy Dell, wykonaj jedną z następujących czynności, aby uruchomić program konfiguracji systemu BIOS: Za pomocą klawiatury naciskaj przycisk F2 do momentu wyświetlenia komunikatu konfiguracji systemu BIOS. Aby przejść do menu rozruchowego, naciśnij przycisk F12. W trybie tabletu naciśnij przycisk zwiększania głośności, aby wyświetlić menu rozruchowe, lub przycisk zmniejszania głośności, aby przejść bezpośrednio do konfiguracji systemu BIOS. Dysk twardy znajduje się w obszarze Informacje o systemie w grupie Ogólne. Technologia i podzespoły 21

22 Program konfiguracji systemu 4 Program konfiguracji systemu umożliwia zarządzanie składnikami sprzętowymi tabletu oraz ustawianie opcji systemu BIOS. Program konfiguracji systemu umożliwia: Zmienianie ustawień zapisanych w pamięci NVRAM po zainstalowaniu lub wymontowaniu sprzętu Wyświetlanie konfiguracji sprzętowej systemu Włączanie i wyłączanie wbudowanych urządzeń Ustawianie opcji wydajności i zarządzania zasilaniem Zarządzanie zabezpieczeniami komputera Tematy: Otwieranie systemu BIOS bez klawiatury Opcje konfiguracji systemu Aktualizowanie systemu BIOS Hasło systemowe i hasło konfiguracji systemu Otwieranie systemu BIOS bez klawiatury 1 Naciśnij przycisk zasilania, aby włączyć tablet. 2 Po wyświetleniu logo Dell na ekranie naciśnij i przytrzymaj przycisk Volume Up (Zwiększ głośność). 3 Gdy pojawi się menu wyboru inicjacji F12, przyciskiem Volume Up (Głośność +) wybierz opcję BIOS Setup (Konfiguracja BIOS). 4 Naciśnij przycisk zmniejszania głośności, aby przejść do programu konfiguracji systemu BIOS. Opcje konfiguracji systemu UWAGA: W zależności od tabletu oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. Ekran General (Ogólne) W tej sekcji są wyświetlone najważniejsze informacje o sprzęcie zainstalowanym w tablecie. Opcja Informacje o systemie W tej sekcji są wyświetlone najważniejsze informacje o sprzęcie zainstalowanym w tablecie. System Information (Informacje o systemie): BIOS Version (Wersja systemu BIOS), Service Tag (Kod Service Tag), Asset Tag (Numer środka trwałego), Ownership Tag (Znak własności), Ownership Date (Data przejęcia własności), Manufacture Date (Data produkcji), Express Service Code (Kod usług ekspresowych) oraz Signed Firmware Update (Podpisana aktualizacja oprogramowania sprzętowego) włączone domyślnie. Memory Information (Informacje o pamięci): Memory Installed (Pamięć zainstalowana), Memory Available (Pamięć dostępna), Memory Speed (Szybkość pamięci), Memory Channels Mode (Tryb kanałów pamięci), Memory Technology (Technologia pamięci) Processor Information (Informacje o procesorze): Processor Type (Typ procesora), Core Count (Liczba rdzeni), Processor ID (Identyfikator procesora), Current Clock Speed (Bieżąca szybkość taktowania), Minimum Clock Speed (Minimalna szybkość taktowania), Maximum Clock Speed (Maksymalna szybkość taktowania), 22 Program konfiguracji systemu

23 Opcja Battery Information Boot Sequence Processor L2 Cache (Pamięć podręczna L2 procesora), Processor L3 Cache (Pamięć podręczna L3 procesora), HT Capable (Obsługa technologii hiperwątkowania) oraz 64-Bit Technology (Technologia 64-bitowa) Device Information (Informacje o urządzeniu): M.2 SATA, M.2 PCIe SSD-0, Passthrough MAC Address (Adres MAC przekazywania), Video Controller (Kontroler wideo), Video BIOS Version (Wersja systemu BIOS karty graficznej), Video Memory (Pamięć karty graficznej), Panel Type (Typ panelu), Native Resolution (Macierzysta rozdzielczość), Audio Controller (Kontroler audio), WiFi Device (Urządzenie Wi-Fi), WiGig Device (Urządzenie WiGig), Cellular Device (Urządzenie sieci komórkowej), Bluetooth Device (Urządzenie Bluetooth) Wyświetla stan akumulatora oraz informację, czy jest zainstalowany zasilacz prądu zmiennego. Umożliwia zmienianie kolejności urządzeń, na których tablet poszukuje systemu operacyjnego podczas uruchamiania. Internal SSD (Wewnętrzny dysk twardy) USB Storage Device (Urządzenie magazynujące USB) CD/DVD/CD-RW Drive (Napęd CD/DVD/CD-RW) Onboard NIC (Zintegrowany kontroler NIC) Boot sequence options Umożliwia zmienianie kolejności urządzeń, na których tablet poszukuje systemu operacyjnego podczas uruchamiania: Windows Boot Manager opcja wybrana domyślnie Boot list options Advanced Boot Options Metoda tradycyjna UEFI opcja wybrana domyślnie Umożliwia załadowanie starszej wersji pamięci Option ROM. Dostępne opcje: Enable Legacy Option ROMs-default Enable Attempt Legacy Boot (Próba rozruchu w starszym trybie) Enable UEFI Network Stack UEFI boot path security Date/Time Always, except internal SSD (Zawsze, z wyjątkiem wewnętrznego dysku SSD) Always (Zawsze) Never Open (Zawsze zamknięte) Umożliwia ustawienie bieżącej daty i godziny. Ekran System configuration (Konfiguracja systemu) Opcja SMART Reporting To pole określa, czy w trakcie uruchamiania systemu są zgłaszane błędy zintegrowanych dysków twardych. Ta technologia stanowi część specyfikacji SMART (Self Monitoring Analysis and Reporting Technology). Ta opcja jest domyślnie wyłączona. Enable SMART Reporting (Włącz raportowanie SMART) USB Configuration (Konfiguracja USB) Jest to funkcja opcjonalna. Program konfiguracji systemu 23

24 Opcja To pole umożliwia skonfigurowanie zintegrowanego kontrolera USB. Jeśli opcja Boot Support (Obsługa uruchamiania) jest włączona, system może być uruchamiany z każdego urządzenia pamięci masowej USB (dysk twardy, napęd flash lub dyskietka). Jeśli port USB jest włączony, każde urządzenie podłączone do tego portu będzie widoczne w systemie operacyjnym. Jeśli port USB jest wyłączony, system operacyjny nie może uzyskiwać dostępu do urządzeń podłączonych do tego portu. Dostępne opcje: Enable USB Boot Support (Włącz obsługę uruchamiania z portu USB) opcja domyślnie włączona Enable External USB Port (Włącz zewnętrzny port USB) opcja domyślnie włączona Always Allow Dell Docks (Zawsze zezwalaj na stacje dokujące firmy Dell) opcja domyślnie włączona UWAGA: Klawiatura i mysz USB zawsze działają w systemie BIOS bez względu na to ustawienie. USB PowerShare Dźwięk To pole umożliwia skonfigurowanie zachowania funkcji USB PowerShare. Za pomocą tej funkcji można ładować zewnętrzne urządzenia z akumulatora przez port USB PowerShare. Ta opcja jest domyślnie wyłączona Za pomocą tego pola można włączyć lub wyłączyć wbudowany kontroler dźwiękowy. Domyślnie wybrana jest opcja Enable Audio (Włącz dźwięk). Dostępne opcje: Enable Microphone (Włącz mikrofon) opcja domyślnie włączona Enable Internal Speaker (Włącz głośnik wewnętrzny) opcja domyślnie włączona Keyboard Illumination To pole umożliwia skonfigurowanie funkcji podświetlenia klawiatury. Jasność podświetlenia można ustawić w zakresie od 0% do 100%. Dostępne opcje: Disabled (Wyłączone) opcja domyślnie włączona Dim (50%) niska jasność podświetlenia Bright (Wysoka jasność) Keyboard Backlight Timeout on Battery Ta opcja powoduje zmniejszenie jasności podświetlenia klawiatury przy zasilaniu z akumulatora. Nie ma wpływu na główną funkcję podświetlenia klawiatury. Opcja Keyboard Illumination nadal będzie obsługiwać różne poziomy podświetlenia. Ta opcja jest uwzględniana tylko wtedy, gdy podświetlenie klawiatury jest włączone. Dostępne opcje: 5 sec (5 sekund) 10 sec (10 sekund) opcja domyślnie włączona 15 sec (15 sekund) 30 sec (30 sekund) 1 min (1 minuta) 5 min (5 minut) 15 min (15 minut) Never Open (Zawsze zamknięte) Keyboard Backlight with AC Keyboard Backlight Timeout on AC Ta opcja nie ma wpływu na główną funkcję podświetlania klawiatury. Opcja Keyboard Illumination nadal będzie obsługiwać różne poziomy podświetlenia. Ta opcja jest uwzględniana tylko wtedy, gdy podświetlenie klawiatury jest włączone. Ta opcja jest domyślnie włączona. Ta opcja powoduje zmniejszenie jasności podświetlenia klawiatury przy zasilaniu sieciowym. Nie ma wpływu na główną funkcję podświetlenia klawiatury. Opcja Keyboard Illumination nadal będzie obsługiwać różne poziomy podświetlenia. Ta opcja jest uwzględniana tylko wtedy, gdy podświetlenie klawiatury jest włączone. Dostępne opcje: 5 sec (5 sekund) 24 Program konfiguracji systemu

25 Opcja Unobtrusive Mode Miscellaneous Devices 10 sec (10 sekund) opcja domyślnie włączona 15 sec (15 sekund) 30 sec (30 sekund) 1 min (1 minuta) 5 min (5 minut) 15 min (15 minut) Never Open (Zawsze zamknięte) Kiedy ta opcja jest włączona, naciśnięcie klawiszy Fn + F7 powoduje wyłączenie wszystkich źródeł światła i dźwięku w systemie. Ponowne naciśnięcie klawiszy Fn + F7 wznawia normalne działanie. Ta opcja jest domyślnie wyłączona. Umożliwia włączanie i wyłączanie następujących urządzeń: Enable Front Camera (Włącz kamerę przednią) opcja domyślnie włączona Enable Back Camera (Włącz kamerę tylną) opcja domyślnie włączona Enable Secure Digital (SD) Card (Włącz kartę Secure SD) opcja domyślnie włączona Secure Digital (SD) Card Boot (Rozruch z karty SD) Secure Digital (SD) card Read-Only Mode (Karta SD w trybie tylko do odczytu) Opcje ekranu Video (Wideo) Opcja Display Brightness(LCD Brightness) Umożliwia ustawienie jasności ekranu wyświetlacza odpowiednio do źródła zasilania: On Battery (Akumulator) i On AC (Zasilanie sieciowe). Jasność wyświetlacza jest ustawiana niezależnie dla zasilania z akumulatora i z sieci. Można ją skonfigurować za pomocą suwaka. Ekran Security (Zabezpieczenia) Opcja Admin Password (Hasło administratora) Umożliwia ustawianie, zmienianie i usuwanie hasła administratora. UWAGA: Hasło administratora należy ustawić przed ustawieniem hasła systemowego lub hasła dysku twardego. Usunięcie hasła administratora powoduje także automatyczne usunięcie hasła systemowego i hasła dysku twardego. UWAGA: Pomyślnie wprowadzone zmiany hasła są uwzględniane natychmiast. Ustawienie domyślne: nieustawione System Password (Hasło systemu) Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego. UWAGA: Pomyślnie wprowadzone zmiany hasła są uwzględniane natychmiast. Ustawienie domyślne: nieustawione Strong Password Umożliwia włączenie opcji wymuszania silnych haseł. Ustawienie domyślne: opcja Enable Strong Password nie jest zaznaczona. Program konfiguracji systemu 25

26 Opcja Password Configuration Password Bypass UWAGA: W przypadku włączonej opcji wymuszania silnych haseł hasło administratora i hasło systemowe powinny zawierać przynajmniej jedną wielką literę, jedną małą literę i składać się z co najmniej ośmiu znaków. Umożliwia określenie minimalnej i maksymalnej dopuszczalnej długości hasła administratora i hasła systemowego. Minimum wynosi domyślnie 4, ale można je zwiększyć. Maksimum wynosi domyślnie 32, ale można je zmniejszyć. Umożliwia włączanie i wyłączanie zezwolenia na pominięcie hasła systemowego i hasła wewnętrznego dysku twardego, jeśli są ustawione. Dostępne opcje: Wyłączone Reboot bypass (Pomiń przy ponownym uruchamianiu) Ustawienie domyślne: Disabled (Wyłączone) Password Change Umożliwia zezwolenie lub odebranie zezwolenia na zmiany hasła systemowego i hasła wewnętrznego dysku twardego, kiedy jest ustawione hasło administratora. Ustawienie domyślne: opcja Allow Non-Admin Password Changes zaznaczona. Non-Admin Setup Changes Umożliwia określenie, czy możliwe jest wprowadzenie zmian w opcjach konfiguracji w przypadku ustawienia hasła administratora. Jeśli ta opcja jest wyłączona, dostęp do ustawień konfiguracji systemu wymaga podania hasła administratora. Opcja Allow Wireless Switch Changes nie jest domyślnie zaznaczona. UEFI capsule firmware updates TPM 2.0 Security Ta opcja określa, czy system pozwala na aktualizacje systemu BIOS za pośrednictwem pakietów aktualizacyjnych UEFI. Ta opcja jest domyślnie włączona Umożliwia włączanie modułu zabezpieczeń Trusted Platform Module (TPM) podczas testu POST. Dostępne opcje: TPM On (opcja domyślnie włączona) Clear (Wyczyść) PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) opcja domyślnie wyłączona PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) Attestation Enable (Włącz atestowanie) opcja domyślnie włączona Key Storage Enable (Włącz magazynowanie kluczy) opcja domyślnie włączona SHA-256 opcja domyślnie włączona Wyłączone Enabled (Włączone) opcja domyślnie włączona Computrace Umożliwia włączanie i wyłączanie opcjonalnego oprogramowania Computrace. Dostępne są następujące opcje: Deactivate (Dezaktywuj) Disable (Wyłączone) Activate (Aktywuj) opcja domyślnie włączona UWAGA: Opcje Activate (Aktywuj) i Disable (Wyłącz) trwale aktywują lub wyłączają funkcję, dalsze zmiany nie będą więc dozwolone CPU XD Support Umożliwia włączanie funkcji Execute Disable (Wyłączanie wykonania) w procesorze. Enable CPU XD Support (Włącz funkcję Execute Disable) opcja domyślnie włączona. 26 Program konfiguracji systemu

27 Opcja Admin Setup Lockout Uniemożliwia użytkownikom otwieranie programu konfiguracji systemu, kiedy jest ustawione hasło administratora. Ustawienie domyślne: opcja włączona Master password lockout Ta opcja jest domyślnie wyłączona Opcje ekranu Secure boot (Bezpieczne uruchamianie) Opcja Secure Boot Enable Ta opcja umożliwia włączanie i wyłączanie funkcji Secure Boot (Bezpieczne uruchamianie). Wyłączone Enabled (Włączone) Ustawienie domyślne: Enabled (Włączone) Expert Key Management Umożliwia zarządzanie wszystkimi kluczami bezpiecznego uruchamiania. Zarządzanie wszystkimi kluczami fabrycznymi (PK, KEK, DB, DBX) UWAGA: Aby można było włączyć funkcję bezpiecznego rozruchu, musi być włączony rozruch w trybie UEFI, a opcja Enable Legacy Option ROMs musi być wyłączona. Opcje ekranu Intel Software Guard Extensions Opcja Intel SGX Enable To pole pozwala włączyć funkcję bezpiecznego środowiska do uruchamiania poufnego kodu/przechowywania poufnych informacji w kontekście głównego systemu operacyjnego. Dostępne opcje: Software controlled (Sterowane programowo) domyślnie włączone Enabled (Włączone) Ustawienie domyślne: Software controlled Enclave Memory Size Ta opcja umożliwia ustawienie rozmiaru pamięci enklawy Intel SGX. Dostępne opcje: 32 MB 64 MB 128 MB opcja domyślna Ekran Performance (Wydajność) Opcja Multi-Core Support To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy wszystkie. Wydajność niektórych aplikacji można zwiększyć przez użycie dodatkowych rdzeni. Ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie obsługi więcej niż jednego rdzenia procesora. Zainstalowany procesor obsługuje dwa rdzenie. W przypadku włączenia trybu wielordzeniowego włączone są dwa rdzenie. W przypadku wyłączenia trybu wielordzeniowego włączony jest jeden rdzeń. Program konfiguracji systemu 27

28 Opcja Enable Multi-Core Support (Włącz tryb wielordzeniowy) Ustawienie domyślne: opcja włączona. Intel SpeedStep Umożliwia włączanie i wyłączanie funkcji Intel SpeedStep. Enable Intel SpeedStep Ustawienie domyślne: opcja włączona. C-States Control Umożliwia włączanie i wyłączanie dodatkowych stanów uśpienia procesora. C states Ustawienie domyślne: opcja włączona. Intel TurboBoost Umożliwia włączanie i wyłączanie trybu Intel TurboBoost procesora. Enable Intel TurboBoost Ustawienie domyślne: opcja włączona. HyperThread Control (Sterowanie funkcją hiperwątkowania) Umożliwia włączanie i wyłączanie funkcji hiperwątkowania w procesorze. Wyłączone Enabled (Włączone) Ustawienie domyślne: opcja włączona. Ekran Power management (Zarządzanie zasilaniem) Opcja AC Behavior Umożliwia włączanie i wyłączanie funkcji automatycznego uruchamiania tabletu po podłączeniu zasilacza sieciowego. Ustawienie domyślne: opcja Wake on AC nie jest zaznaczona. Auto On Time Umożliwia ustawienie godziny, o której tablet będzie automatycznie włączany. Dostępne opcje: Wyłączone Every Day (Codziennie) Weekdays (Dni tygodnia) Select Days (Wybierz dni) Ustawienie domyślne: Disabled (Wyłączone) USB Wake Support Umożliwia włączenie funkcji wyprowadzenia komputera ze stanu wstrzymania przez urządzenia USB. UWAGA: Ta funkcja może działać tylko wtedy, gdy został przyłączony zasilacz sieciowy. Jeśli zasilacz sieciowy zostanie odłączony, gdy urządzenie będzie w trybie gotowości, konfiguracja systemowa wyłączy zasilanie wszystkich portów USB, aby oszczędzać energię akumulatora. Wake on Dell USB-C dock (Wznawianie pracy po podłączeniu do stacji dokującej Dell USB-C) 28 Program konfiguracji systemu

29 Opcja Ustawienie domyślne: opcja włączona. Wireless Radio Control Umożliwia włączanie i wyłączanie funkcji automatycznego przełączania między siecią przewodową i bezprzewodową bez fizycznego połączenia. Control WLAN Radio (Sterowanie radiem WLAN) Control WWAN Radio (Sterowanie radiem WWAN) Ustawienie domyślne: obie opcje wyłączone. Peak Shift Ta opcja umożliwia zminimalizowanie poboru energii z sieci w szczytowych momentach dnia. Po włączeniu tej opcji system jest zasilany wyłącznie z akumulatora, nawet jeśli zasilacz sieciowy jest podłączony. Enable Peak Shift (Włącz funkcję Peak Shift) Set battery threshold (15% to 100%) 15% (Ustaw próg zasilania bateryjnego, od 15% do 100% 15%, domyślnie włączone) Advanced Battery Charge Configuration Pozwala maksymalnie wydłużyć dobry stan akumulatora. Kiedy ta opcja jest włączona, a system jest wyłączony, używany jest standardowy algorytm ładowania oraz inne techniki pozwalające wydłużyć żywotność akumulatora. Wyłączone Ustawienie domyślne: Disabled (Wyłączone) Primary Battery Charge Configuration Umożliwia wybranie trybu ładowania akumulatora. Dostępne opcje: Standard ładowanie akumulatora do pełna ze standardową szybkością opcja włączona domyślnie ExpressCharge bateria może być ładowana szybciej dzięki technice szybkiego ładowania opracowanej przez firmę Dell. Jeśli wybrano opcję Custom Charge, można także ustawić wartości w polach Custom Charge Start (Początek trybu niestandardowego) i Custom Charge Stop (Koniec trybu niestandardowego). UWAGA: Niektóre akumulatory obsługują tylko wybrane tryby ładowania. Aby włączyć tę opcję, należy wyłączyć opcję Advanced Battery Charge Configuration (Zaawansowana konfiguracja ładowania akumulatora). Ekran POST Behavior (Zachowanie podczas testu POST) Opcja Adapter Warnings Umożliwia włączanie i wyłączanie komunikatów ostrzegawczych systemu BIOS, emitowanych w przypadku korzystania z niektórych zasilaczy. Ustawienie domyślne: Enable Adapter Warnings Keypad (Embedded) Umożliwia wybranie jednego z dwóch trybów pracy klawiatury numerycznej, wchodzącej w skład niektórych klawiatur wewnętrznych. Fn Key Only (Tylko klawisz Fn) opcja domyślnie włączona By Numlock UWAGA: Ta opcja nie ma znaczenia, kiedy jest aktywny program konfiguracji systemu. Program konfiguracji systemu działa zawsze w trybie Fn Key Only (Tylko klawisz Fn). Program konfiguracji systemu 29

30 Opcja Numlock Enable Umożliwia włączanie i wyłączanie klawisza Num Lock przy uruchamianiu tabletu. Enable Numlock (Włącz klawisz NumLock). Ta opcja jest domyślnie włączona. Fn Key Emulation Umożliwia włączenie symulacji klawisza Fn przez klawisz Scroll Lock. Enable Fn Key Emulation (Włącz emulację klawisza Fn) opcja domyślnie włączona Fn Lock Options Umożliwia przełączanie między standardowymi a drugorzędnymi funkcjami klawiszy F1 F12 przez naciśnięcie klawiszy Fn + Esc. W przypadku wyłączenia tej opcji nie można dynamicznie zmieniać podstawowego zachowania tych klawiszy. Dostępne są następujące ustawienia: Fn Lock opcja włączona domyślnie Lock Mode Disable/Standard Lock Mode Enable/Secondary Fastboot Umożliwia przyspieszenie uruchamiania komputera przez pominięcie niektórych testów zgodności. Dostępne opcje: Minimal (Ustawienie minimalne) Thorough (Testy dokładne) opcja włączona domyślnie Auto Extended BIOS POST Time Full Screen Logo (Logo pełnoekranowe) Warnings and Errors Umożliwia skonfigurowanie dodatkowego opóźnienia przed uruchomieniem komputera. Dostępne opcje: 0 seconds (0 sekund) opcja włączona domyślnie 5 seconds (5 sekund) 10 seconds (10 sekund) Ta opcja powoduje wyświetlanie pełnoekranowego logo, jeśli grafika jest zgodna z rozdzielczością ekranu. Enable Full Screen Logo (Włącz logo pełnoekranowe) Włączenie tej opcji powoduje wstrzymywanie procedury rozruchu tylko w przypadku wykrycia ostrzeżeń lub błędów. Prompt on Warnings and Errors (Monituj w przypadku ostrzeżeń i błędów) opcja włączona domyślnie Continue on Warnings (Kontynuuj przy ostrzeżeniach) Continue on Warnings and Errors (Kontynuuj przy ostrzeżeniach i błędach) UWAGA: Błędy uznane za krytyczne dla działania sprzętowych składników systemu zawsze powodują zatrzymanie. Wskaźnik funkcjonowania Ta opcja jest domyślnie wyłączona. Ekran Virtualization support (Obsługa wirtualizacji) Opcja Virtualization (Wirtualizacja) Umożliwia włączanie i wyłączanie technologii Intel Virtualization Technology. Enable Intel Virtualization Technology (Włącz technologię wirtualizacji Intel) opcja domyślnie włączona. 30 Program konfiguracji systemu

31 Opcja VT for Direct I/O Włącza lub wyłącza w monitorze maszyny wirtualnej (VMM) korzystanie z dodatkowych funkcji sprzętu, jakie zapewnia technologia wirtualizacji bezpośredniego wejścia/wyjścia firmy Intel. Enable VT for Direct I/O (Włącz funkcję Intel VT for Direct I/O; opcja domyślnie włączona) Trusted Execution Ta opcja określa, czy moduł MVMM (Measured Virtual Machine Monitor) może wykorzystywać dodatkowe funkcje sprzętowe udostępniane przez technologię Intel Trusted Execution Technology. Aby można było używać tej funkcji, należy włączyć opcje TPM, Virtualization Technology oraz Virtualization Technology for Direct I/O. Trusted Execution - ta opcja jest domyślnie wyłączona. Ekran Wireless (Sieć bezprzewodowa) Opcja Wireless Device Enable Umożliwia włączanie i wyłączanie wewnętrznych urządzeń bezprzewodowych. WWAN/GPS WLAN/WiGig Bluetooth Wszystkie opcje są domyślnie włączone. UWAGA: Numer IMEI karty WWAN można znaleźć na opakowaniu lub na karcie WWAN. Ekran Maintenance (Konserwacja) Opcja Service Tag (Kod Service Tag) Asset Tag (Numer środka trwałego) BIOS Downgrade Data Wipe Wyświetla kod Service Tag tabletu. Umożliwia oznaczenie systemu numerem środka trwałego, jeśli taki numer nie został jeszcze ustawiony. Domyślnie ta opcja jest nieustawiona. Ta opcja umożliwia ładowanie wcześniejszych wersji oprogramowania sprzętowego. Domyślnie włączona jest opcja Allow BIOS downgrade umożliwiająca instalowanie starszych wersji systemu BIOS. Ta opcja umożliwia bezpieczne usuwanie danych ze wszystkich wewnętrznych urządzeń pamięci masowej. Opcja Wipe on next boot (Usuwanie danych przy następnym uruchomieniu) nie jest domyślnie włączona. Usuwanie danych obejmuje następujące urządzenia: Wewnętrzna karta M.2 SDD SATA Wewnętrzna karta M.2 SSD PCIe Internal emmc BIOS Recovery Pole umożliwiające w pewnych sytuacjach przywrócenie uszkodzonego systemu BIOS z pliku przywracania zapisanego na głównym dysku twardym lub na zewnętrznym nośniku USB. BIOS Recovery from Hard Drive (Przywracanie systemu BIOS z dysku twardego) opcja domyślnie włączona Always perform integrity check (Zawsze sprawdzaj spójność) opcja domyślnie wyłączona Program konfiguracji systemu 31

32 Opcje ekranu rejestru systemowego Opcja BIOS Events Thermal Events Umożliwia wyświetlanie i kasowanie zdarzeń testu POST Programu konfiguracji systemu (BIOS). Umożliwia wyświetlanie i kasowanie zdarzeń Programu konfiguracji systemu (BIOS) dotyczących temperatury. Power Events Umożliwia wyświetlanie i kasowanie zdarzeń Programu konfiguracji systemu (BIOS) dotyczących zasilania. Aktualizowanie systemu BIOS Producent zaleca aktualizowanie systemu BIOS (programu konfiguracji systemu) po wymianie płyty systemowej oraz wtedy, gdy jest dostępna jego aktualizacja. Upewnij się, że tablet ma w pełni naładowany akumulator i jest podłączony do zasilania sieciowego. 1 Uruchom ponownie tablet. 2 Przejdź do strony internetowej Dell.com/support. 3 Wpisz znacznik serwisowy lub kod usług ekspresowych, a następnie kliknij przycisk Submit (Wprowadź). UWAGA: Aby odszukać znacznik serwisowy, kliknij pozycję Where is my Service Tag? (Gdzie jest mój znacznik serwisowy?) UWAGA: Jeśli nie możesz znaleźć kodu Service Tag, kliknij pozycję Detect My Produkt (Wykryj mój produkt). Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 4 Jeśli nie możesz znaleźć ani wykryć kodu Service Tag, kliknij odpowiednią kategorię tabletu na liście Product Category (Kategoria produktu). 5 Z listy Product Type (Typ produktu) wybierz odpowiednią opcję. 6 Po wybraniu modelu tabletu pojawi się strona Product Support (Wsparcie dla produktu) dotycząca tego urządzenia. 7 Kliknij pozycję Get drivers (Pobierz sterowniki), a następnie kliknij pozycję View All Drivers (Wyświetl wszystkie sterowniki). Zostanie otwarta strona Drivers and Downloads (Sterowniki i pliki do pobrania). 8 Na ekranie Drivers and Downloads (Sterowniki i pliki do pobrania) z listy rozwijanej Operating System (System operacyjny) wybierz pozycję BIOS. 9 Znajdź plik z najnowszą aktualizacją systemu BIOS i kliknij przycisk Download File (Pobierz plik). Można także sprawdzić, które sterowniki wymagają aktualizacji. W tym celu kliknij pozycję Analyze System for Updates (Znajdź wymagane aktualizacje systemu) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 10 Wybierz preferowaną metodę pobierania w oknie Please select your download method below (Wybierz metodę pobierania poniżej), a następnie kliknij przycisk Download File (Pobierz plik). Zostanie wyświetlone okno File Download (Pobieranie pliku). 11 Kliknij przycisk Save (Zapisz), aby zapisać plik na tablecie. 12 Kliknij przycisk Run (Uruchom), aby zainstalować aktualizację systemu BIOS na tablecie. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. UWAGA: Nie zaleca się aktualizowania systemu BIOS o więcej niż 3 wersje. Na przykład: jeśli chcesz zaktualizować system BIOS z wersji 1.0 do wersji 7.0, najpierw należy zainstalować wersję 4.0 a następnie zainstalować wersję 7.0. Hasło systemowe i hasło konfiguracji systemu W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu. Typ hasła Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu. 32 Program konfiguracji systemu

33 Typ hasła Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby wyświetlić i modyfikować ustawienia systemu BIOS w komputerze. OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze. OSTRZEŻENIE: Jeśli komputer jest niezablokowany i pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp do przechowywanych w nim danych. UWAGA: W dostarczonym komputerze hasło systemowe i hasło konfiguracji systemu są fabrycznie wyłączone. Przypisywanie hasła systemowego i hasła konfiguracji systemu Przypisanie nowego hasła systemowego jest możliwe tylko, gdy hasło ma status Nieustawione. Aby uruchomić program konfiguracji systemu, naciśnij klawisz <F2> niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję Security (Bezpieczeństwo) i naciśnij klawisz Enter. Zostanie wyświetlony ekran Security (Bezpieczeństwo). 2 Wybierz opcję System Password (Hasło systemowe) i wprowadź hasło w polu Enter the new password (Wprowadź nowe hasło). Hasło systemowe musi spełniać następujące warunki: Hasło może zawierać do 32 znaków. Hasło może zawierać cyfry od 0 do 9. W haśle można używać tylko małych liter. Wielkie litery są niedozwolone. W haśle można używać tylko następujących znaków specjalnych: spacja, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Wpisz wprowadzone wcześniej hasło systemowe w polu Confirm new password (Potwierdź nowe hasło) i kliknij OK. 4 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian. 5 Naciśnij klawisz Y, aby zapisać zmiany. Komputer zostanie uruchomiony ponownie. Usuwanie lub zmienianie hasła systemowego i/lub hasła konfiguracji systemu Przed usunięciem lub zmianą istniejącego hasła systemowego lub hasła konfiguracji systemu należy się upewnić, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane) w programie konfiguracji systemu. Jeśli dla opcji Password Status (Stan hasła) jest wybrane ustawienie Locked (Zablokowane), nie można zmienić ani usunąć tych haseł. Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i naciśnij klawisz Enter. Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu). 2 Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane). 3 Wybierz opcję System Password (Hasło systemowe), zmień lub usuń istniejące hasło systemowe, a następnie naciśnij klawisz Enter lub Tab. 4 Wybierz opcję Setup Password (Hasło konfiguracji systemu), zmień lub usuń istniejące hasło konfiguracji systemu, a następnie naciśnij klawisz Enter lub Tab. Program konfiguracji systemu 33
