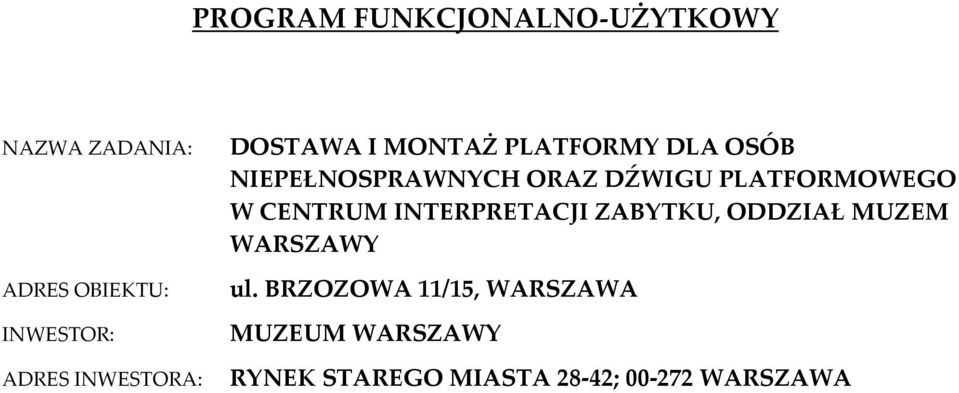

1 PROGRAM FUNKCJONALNO-UŻYTKOWY NAZWA ZADANIA: ADRES OBIEKTU: INWESTOR: ADRES INWESTORA: DOSTAWA I MONTAŻ PLATFORMY DLA OSÓB NIEPEŁNOSPRAWNYCH ORAZ DŹWIGU PLATFORMOWEGO W CENTRUM INTERPRETACJI ZABYTKU, ODDZIAŁ MUZEM WARSZAWY ul. BRZOZOWA 11/15, WARSZAWA MUZEUM WARSZAWY RYNEK STAREGO MIASTA 28-42; WARSZAWA

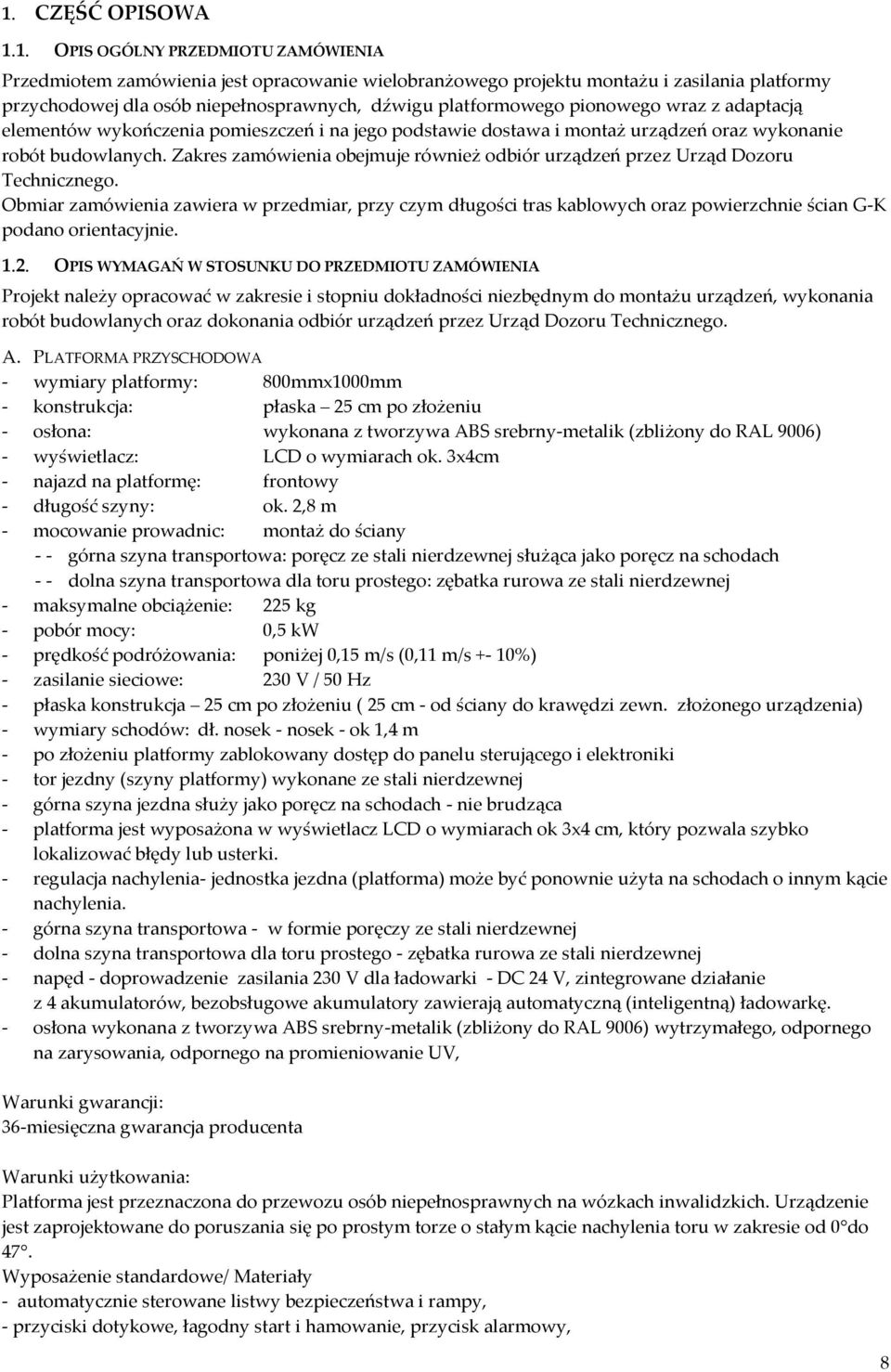

2 1. CZĘŚĆ OPISOWA 1.1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest opracowanie wielobranżowego projektu montażu i zasilania platformy przychodowej dla osób niepełnosprawnych, dźwigu platformowego pionowego wraz z adaptacją elementów wykończenia pomieszczeń i na jego podstawie dostawa i montaż urządzeń oraz wykonanie robót budowlanych. Zakres zamówienia obejmuje również odbiór urządzeń przez Urząd Dozoru Technicznego. Obmiar zamówienia zawiera w przedmiar, przy czym długości tras kablowych oraz powierzchnie ścian G-K podano orientacyjnie OPIS WYMAGAŃ W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Projekt należy opracować w zakresie i stopniu dokładności niezbędnym do montażu urządzeń, wykonania robót budowlanych oraz dokonania odbiór urządzeń przez Urząd Dozoru Technicznego. A. PLATFORMA PRZYSCHODOWA - wymiary platformy: 800mmx1000mm - konstrukcja: płaska 25 cm po złożeniu - osłona: wykonana z tworzywa ABS srebrny-metalik (zbliżony do RAL 9006) - wyświetlacz: LCD o wymiarach ok. 3x4cm - najazd na platformę: frontowy - długość szyny: ok. 2,8 m - mocowanie prowadnic: montaż do ściany - - górna szyna transportowa: poręcz ze stali nierdzewnej służąca jako poręcz na schodach - - dolna szyna transportowa dla toru prostego: zębatka rurowa ze stali nierdzewnej - maksymalne obciążenie: 225 kg - pobór mocy: 0,5 kw - prędkość podróżowania: poniżej 0,15 m/s (0,11 m/s +- 10%) - zasilanie sieciowe: 230 V / 50 Hz - płaska konstrukcja 25 cm po złożeniu ( 25 cm - od ściany do krawędzi zewn. złożonego urządzenia) - wymiary schodów: dł. nosek - nosek - ok 1,4 m - po złożeniu platformy zablokowany dostęp do panelu sterującego i elektroniki - tor jezdny (szyny platformy) wykonane ze stali nierdzewnej - górna szyna jezdna służy jako poręcz na schodach - nie brudząca - platforma jest wyposażona w wyświetlacz LCD o wymiarach ok 3x4 cm, który pozwala szybko lokalizować błędy lub usterki. - regulacja nachylenia- jednostka jezdna (platforma) może być ponownie użyta na schodach o innym kącie nachylenia. - górna szyna transportowa - w formie poręczy ze stali nierdzewnej - dolna szyna transportowa dla toru prostego - zębatka rurowa ze stali nierdzewnej - napęd - doprowadzenie zasilania 230 V dla ładowarki - DC 24 V, zintegrowane działanie z 4 akumulatorów, bezobsługowe akumulatory zawierają automatyczną (inteligentną) ładowarkę. - osłona wykonana z tworzywa ABS srebrny-metalik (zbliżony do RAL 9006) wytrzymałego, odpornego na zarysowania, odpornego na promieniowanie UV, Warunki gwarancji: 36-miesięczna gwarancja producenta Warunki użytkowania: Platforma jest przeznaczona do przewozu osób niepełnosprawnych na wózkach inwalidzkich. Urządzenie jest zaprojektowane do poruszania się po prostym torze o stałym kącie nachylenia toru w zakresie od 0 do 47. Wyposażenie standardowe/ Materiały - automatycznie sterowane listwy bezpieczeństwa i rampy, - przyciski dotykowe, łagodny start i hamowanie, przycisk alarmowy, 8

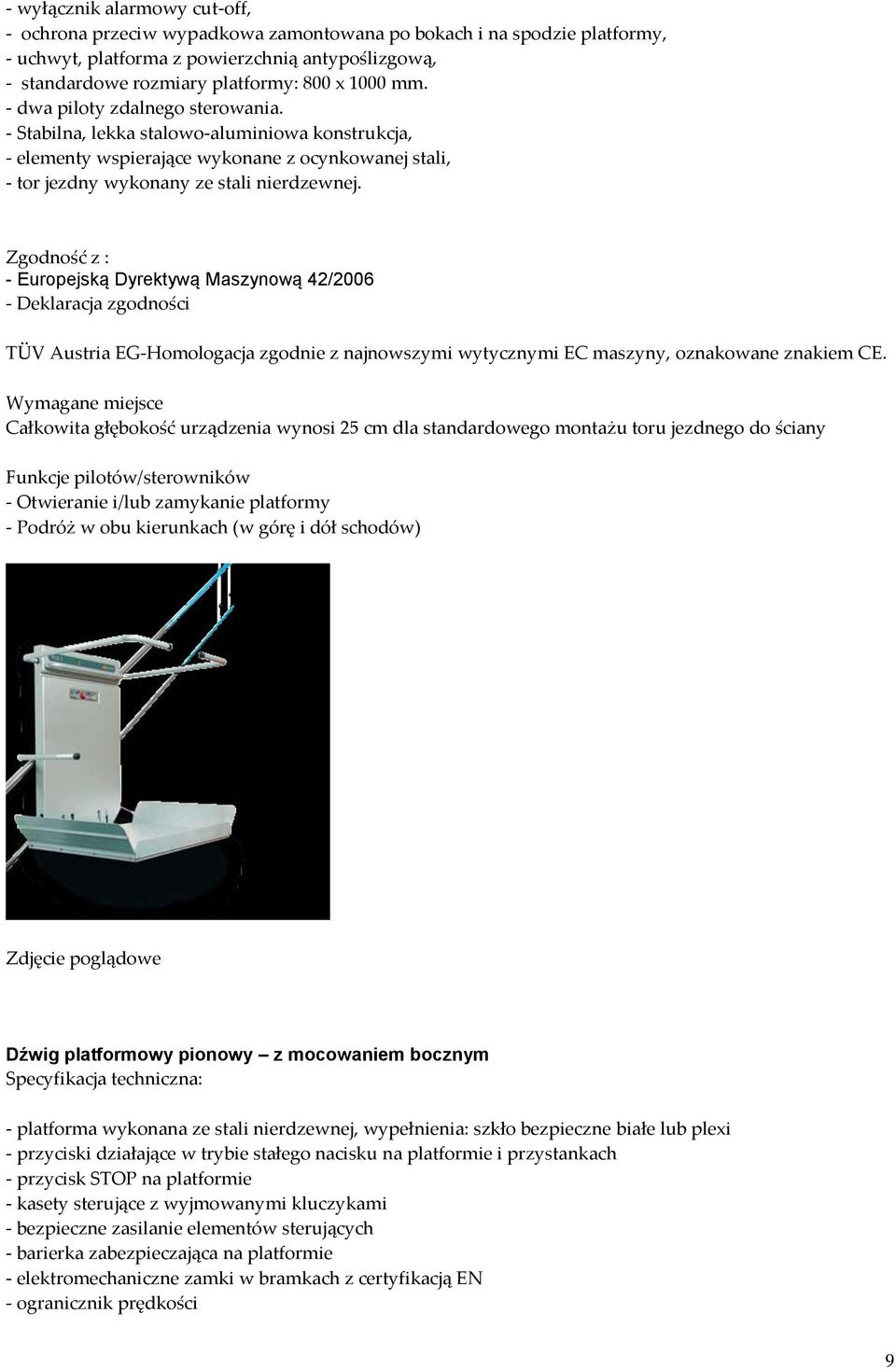

3 - wyłącznik alarmowy cut-off, - ochrona przeciw wypadkowa zamontowana po bokach i na spodzie platformy, - uchwyt, platforma z powierzchnią antypoślizgową, - standardowe rozmiary platformy: 800 x 1000 mm. - dwa piloty zdalnego sterowania. - Stabilna, lekka stalowo-aluminiowa konstrukcja, - elementy wspierające wykonane z ocynkowanej stali, - tor jezdny wykonany ze stali nierdzewnej. Zgodność z : - Europejską Dyrektywą Maszynową 42/ Deklaracja zgodności TÜV Austria EG-Homologacja zgodnie z najnowszymi wytycznymi EC maszyny, oznakowane znakiem CE. Wymagane miejsce Całkowita głębokość urządzenia wynosi 25 cm dla standardowego montażu toru jezdnego do ściany Funkcje pilotów/sterowników - Otwieranie i/lub zamykanie platformy - Podróż w obu kierunkach (w górę i dół schodów) Zdjęcie poglądowe Dźwig platformowy pionowy z mocowaniem bocznym Specyfikacja techniczna: - platforma wykonana ze stali nierdzewnej, wypełnienia: szkło bezpieczne białe lub plexi - przyciski działające w trybie stałego nacisku na platformie i przystankach - przycisk STOP na platformie - kasety sterujące z wyjmowanymi kluczykami - bezpieczne zasilanie elementów sterujących - barierka zabezpieczająca na platformie - elektromechaniczne zamki w bramkach z certyfikacją EN - ogranicznik prędkości 9

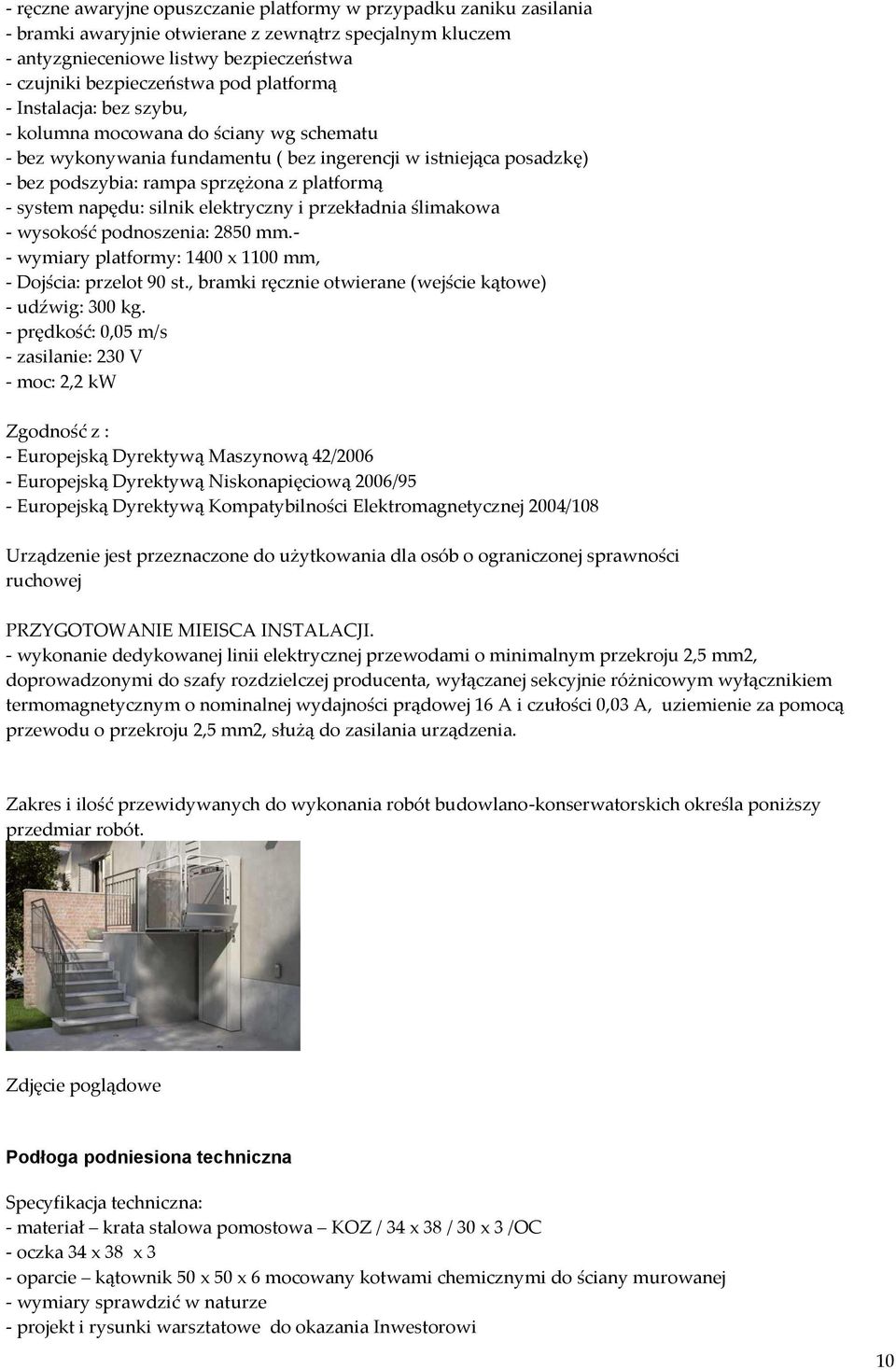

4 - ręczne awaryjne opuszczanie platformy w przypadku zaniku zasilania - bramki awaryjnie otwierane z zewnątrz specjalnym kluczem - antyzgnieceniowe listwy bezpieczeństwa - czujniki bezpieczeństwa pod platformą - Instalacja: bez szybu, - kolumna mocowana do ściany wg schematu - bez wykonywania fundamentu ( bez ingerencji w istniejąca posadzkę) - bez podszybia: rampa sprzężona z platformą - system napędu: silnik elektryczny i przekładnia ślimakowa - wysokość podnoszenia: 2850 mm.- - wymiary platformy: 1400 x 1100 mm, - Dojścia: przelot 90 st., bramki ręcznie otwierane (wejście kątowe) - udźwig: 300 kg. - prędkość: 0,05 m/s - zasilanie: 230 V - moc: 2,2 kw Zgodność z : - Europejską Dyrektywą Maszynową 42/ Europejską Dyrektywą Niskonapięciową 2006/95 - Europejską Dyrektywą Kompatybilności Elektromagnetycznej 2004/108 Urządzenie jest przeznaczone do użytkowania dla osób o ograniczonej sprawności ruchowej PRZYGOTOWANIE MIEISCA INSTALACJI. - wykonanie dedykowanej linii elektrycznej przewodami o minimalnym przekroju 2,5 mm2, doprowadzonymi do szafy rozdzielczej producenta, wyłączanej sekcyjnie różnicowym wyłącznikiem termomagnetycznym o nominalnej wydajności prądowej 16 A i czułości 0,03 A, uziemienie za pomocą przewodu o przekroju 2,5 mm2, służą do zasilania urządzenia. Zakres i ilość przewidywanych do wykonania robót budowlano-konserwatorskich określa poniższy przedmiar robót. Zdjęcie poglądowe Podłoga podniesiona techniczna Specyfikacja techniczna: - materiał krata stalowa pomostowa KOZ / 34 x 38 / 30 x 3 /OC - oczka 34 x 38 x 3 - oparcie kątownik 50 x 50 x 6 mocowany kotwami chemicznymi do ściany murowanej - wymiary sprawdzić w naturze - projekt i rysunki warsztatowe do okazania Inwestorowi 10

5 11

6 PRZEDMIAR Lp. Podstawa Opis jedn.obm. Obmiar 1 Prace projektowe 1 d.1 Wycena indywidualna Wielobranżowy projekt wykonawczy obejmujący kpl. 1 swoim zakresem: mocowanie platformy dla osób niepełnosprawnych, mocowanie dźwigu platformowego, montaż podłogi podniesionej, dedykowane zasilenie elektryczne urządzeń, adaptacje elementów wystroju pomieszczeń, opracowanie dokumentacji technicznej niezbędnej do odbioru urządzeń dźwigowych przez UDT. 2 d.1 Wycena indywidualna Pełnienie nadzoru autorskiego. kpl. 1 2 Prace budowlane 3 d.2 Wycena indywidualna Roboty budowlane przygotowawcze niezbędne do montażu oraz wykonania dedykowanej instalacji elektrycznej zasilającej platformę przyschodową dla osób niepełnosprawnych. 4 d.2 Wycena indywidualna Roboty elektryczne polegające na wykonaniu dedykowanej instalacji elektrycznej zasilającej platformę przyschodową dla osób niepełnosprawnych. 5 d.2 Wycena indywidualna Dostawa i montaż platformy przyschodowej dla osób niepełnosprawnych. 6 d.2 Wycena indywidualna Roboty budowlane przygotowawcze niezbędne do montażu oraz wykonania dedykowanej instalacji elektrycznej zasilającej dźwig platformowy. 7 d.2 Wycena indywidualna Roboty elektryczne polegające na wykonaniu dedykowanej instalacji elektrycznej zasilającej dźwig platformowy. kpl. 1 mb 40,0 kpl. 1 kpl. 1 mb 60,0 8 d.2 Wycena indywidualna Dostawa i montaż dźwigu platformowego. kpl. 1 9 d.2 Wycena indywidualna Ścianka działowa z płyty G-K pod antresolą. m2 4,5 10 d.2 Wycena indywidualna Ścianka działowa z płyty G-K maskująca. m2 18,0 11 d.2 Wycena indywidualna Adaptacja wnęki gabloty ekspozycyjnej. kpl d.2 Wycena indywidualna Adaptacja balustrady na antresoli. kpl d.2 Wycena indywidualna Roboty wykończeniowe polegające na naprawach po robotach budowlanych i elektrycznych. kpl d.2 Wycena indywidualna Uruchomienie i odbiór przez UDT platformy dla osób kpl. 2 niepełnosprawnych i dźwigu platformowego. 15 d 2 Wycena indywidualna Dostawa i montaż podłogi podniesionej m

7 1.1. WARUNKI WYKONANIA I ODBIORU ROBÓT a) PROWADZENIE ROBÓT Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z projektem, wymaganiami specyfikacji technicznych, obowiązującymi przepisami prawa, normami i sztuką budowlana oraz na warunkach określonych umową, z zachowaniem terminów określonych w harmonogramie rzeczowo-finansowym. Ponadto zgodnie z programem zapewnienia jakości Wykonawca ponosi odpowiedzialność za zastosowanych materiałów i wykonywanych robót. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę zostaną poprawione przez niego na własny koszt. Odprowadzenie chemicznych środków do mycia elementów budowlanych należy do obowiązków wykonawcy i uważa się, że ich koszty zostały uwzględnione w kosztach jednostkowych pozostałych robót. Decyzje Inwestora dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w umowie i szczegółowych specyfikacjach technicznych, a także w normach i wytycznych wykonania i odbioru robót. Przy podejmowaniu decyzji Inwestor uwzględnia wyniki badań materiałów i jakości robót, dopuszczalne niedokładności normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inwestora będą wykonywane nie później niż w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. Przekazanie placu budowy Inwestor przekaże Wykonawcy plac budowy wraz ze wszystkimi wymaganymi dokumentami niezbędnymi do realizacji w tym: projektem, specyfikacjami technicznymi. Dokumenty budowy Dokumentami budowy stanowiącymi podstawę wykonywania prac są: - projekt - harmonogram rzeczowo finansowy - umowa z Wykonawcą Wykonawca zobowiązuje się do posiadania wszystkich niezbędnych dokumentów świadczących o dopuszczeniu do obrotu i powszechnego lub jednostkowego stosowania w budownictwie wykorzystanych w trakcie realizacji wyrobów zgodnie z Ustawą z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881). Wykonawca zobowiązany jest do przygotowania dokumentacji powykonawczej. Dokumentacja powykonawcza musi odzwierciedlać rzeczywisty sposób realizacji. Zakres dokumentacji powykonawczej obejmuje: część budowlaną, część dotyczącą wyrobów oraz stosowne oświadczenia i inne informacje określone w przepisach. Dokumentacja powykonawcza musi być przygotowana w formie drukowanej oraz elektronicznej, zgodnie z zapisami umowy. Do pozostałych dokumentów budowy, nie wymienionych powyżej, zalicza się m.in. protokoły odbioru robót, prowadzoną korespondencję, protokoły z narad. Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy Wykonawca będzie: - dbał o porządek na terenie budowy, - podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Powyższe wymagania Wykonawca uwzględni: - przy wyborze lokalizacji baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 13

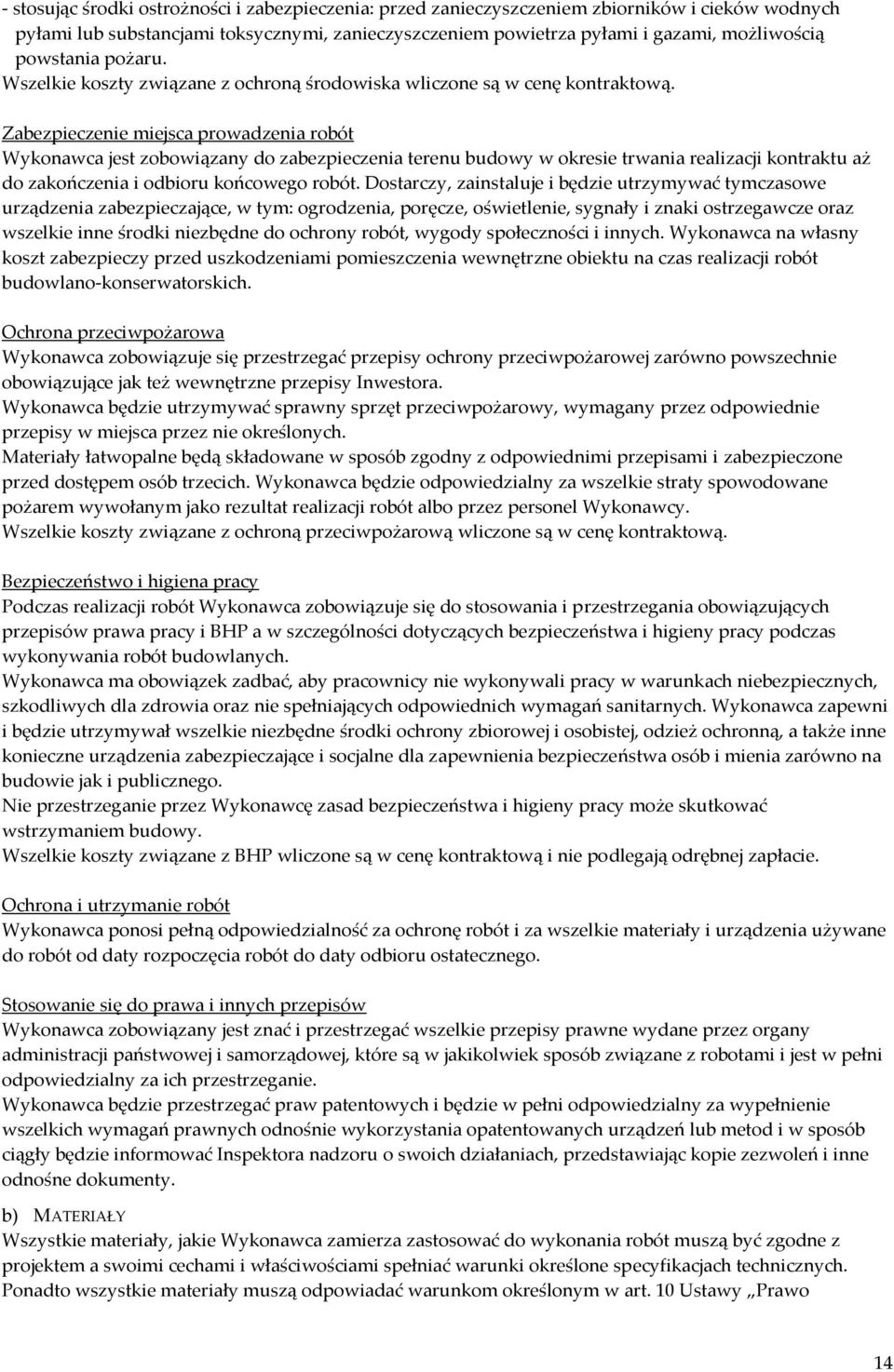

8 - stosując środki ostrożności i zabezpieczenia: przed zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru. Wszelkie koszty związane z ochroną środowiska wliczone są w cenę kontraktową. Zabezpieczenie miejsca prowadzenia robót Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru końcowego robót. Dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. Wykonawca na własny koszt zabezpieczy przed uszkodzeniami pomieszczenia wewnętrzne obiektu na czas realizacji robót budowlano-konserwatorskich. Ochrona przeciwpożarowa Wykonawca zobowiązuje się przestrzegać przepisy ochrony przeciwpożarowej zarówno powszechnie obowiązujące jak też wewnętrzne przepisy Inwestora. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy w miejsca przez nie określonych. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. Wszelkie koszty związane z ochroną przeciwpożarową wliczone są w cenę kontraktową. Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca zobowiązuje się do stosowania i przestrzegania obowiązujących przepisów prawa pracy i BHP a w szczególności dotyczących bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Wykonawca ma obowiązek zadbać, aby pracownicy nie wykonywali pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie niezbędne środki ochrony zbiorowej i osobistej, odzież ochronną, a także inne konieczne urządzenia zabezpieczające i socjalne dla zapewnienia bezpieczeństwa osób i mienia zarówno na budowie jak i publicznego. Nie przestrzeganie przez Wykonawcę zasad bezpieczeństwa i higieny pracy może skutkować wstrzymaniem budowy. Wszelkie koszty związane z BHP wliczone są w cenę kontraktową i nie podlegają odrębnej zapłacie. Ochrona i utrzymanie robót Wykonawca ponosi pełną odpowiedzialność za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia robót do daty odbioru ostatecznego. Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać i przestrzegać wszelkie przepisy prawne wydane przez organy administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i jest w pełni odpowiedzialny za ich przestrzeganie. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. b) MATERIAŁY Wszystkie materiały, jakie Wykonawca zamierza zastosować do wykonania robót muszą być zgodne z projektem a swoimi cechami i właściwościami spełniać warunki określone specyfikacjach technicznych. Ponadto wszystkie materiały muszą odpowiadać warunkom określonym w art. 10 Ustawy Prawo 14

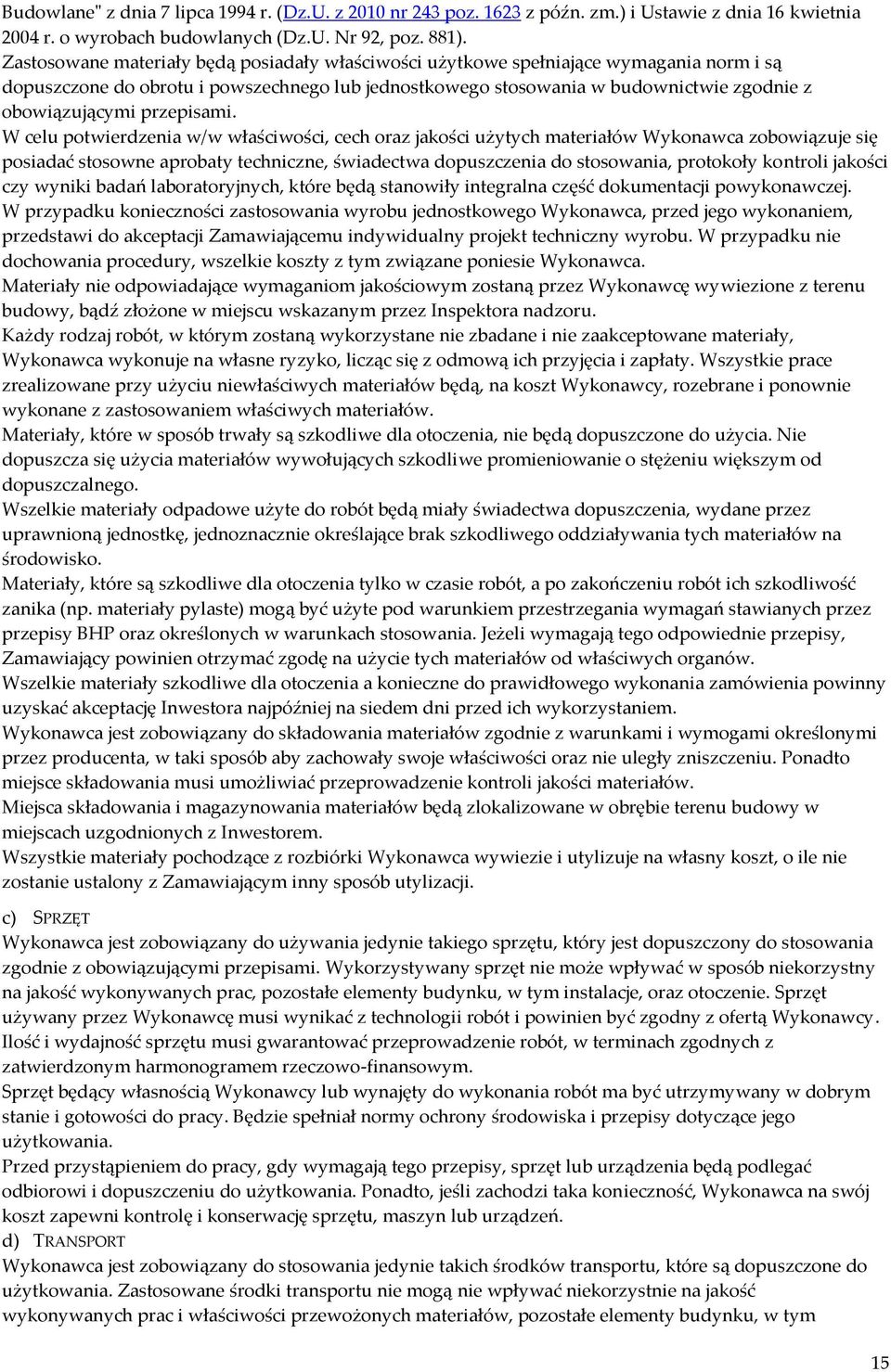

9 Budowlane" z dnia 7 lipca 1994 r. (Dz.U. z 2010 nr 243 poz z późn. zm.) i Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. Nr 92, poz. 881). Zastosowane materiały będą posiadały właściwości użytkowe spełniające wymagania norm i są dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie zgodnie z obowiązującymi przepisami. W celu potwierdzenia w/w właściwości, cech oraz jakości użytych materiałów Wykonawca zobowiązuje się posiadać stosowne aprobaty techniczne, świadectwa dopuszczenia do stosowania, protokoły kontroli jakości czy wyniki badań laboratoryjnych, które będą stanowiły integralna część dokumentacji powykonawczej. W przypadku konieczności zastosowania wyrobu jednostkowego Wykonawca, przed jego wykonaniem, przedstawi do akceptacji Zamawiającemu indywidualny projekt techniczny wyrobu. W przypadku nie dochowania procedury, wszelkie koszty z tym związane poniesie Wykonawca. Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora nadzoru. Każdy rodzaj robót, w którym zostaną wykorzystane nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z odmową ich przyjęcia i zapłaty. Wszystkie prace zrealizowane przy użyciu niewłaściwych materiałów będą, na koszt Wykonawcy, rozebrane i ponownie wykonane z zastosowaniem właściwych materiałów. Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego. Wszelkie materiały odpadowe użyte do robót będą miały świadectwa dopuszczenia, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań stawianych przez przepisy BHP oraz określonych w warunkach stosowania. Jeżeli wymagają tego odpowiednie przepisy, Zamawiający powinien otrzymać zgodę na użycie tych materiałów od właściwych organów. Wszelkie materiały szkodliwe dla otoczenia a konieczne do prawidłowego wykonania zamówienia powinny uzyskać akceptację Inwestora najpóźniej na siedem dni przed ich wykorzystaniem. Wykonawca jest zobowiązany do składowania materiałów zgodnie z warunkami i wymogami określonymi przez producenta, w taki sposób aby zachowały swoje właściwości oraz nie uległy zniszczeniu. Ponadto miejsce składowania musi umożliwiać przeprowadzenie kontroli jakości materiałów. Miejsca składowania i magazynowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inwestorem. Wszystkie materiały pochodzące z rozbiórki Wykonawca wywiezie i utylizuje na własny koszt, o ile nie zostanie ustalony z Zamawiającym inny sposób utylizacji. c) SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który jest dopuszczony do stosowania zgodnie z obowiązującymi przepisami. Wykorzystywany sprzęt nie może wpływać w sposób niekorzystny na jakość wykonywanych prac, pozostałe elementy budynku, w tym instalacje, oraz otoczenie. Sprzęt używany przez Wykonawcę musi wynikać z technologii robót i powinien być zgodny z ofertą Wykonawcy. Ilość i wydajność sprzętu musi gwarantować przeprowadzenie robót, w terminach zgodnych z zatwierdzonym harmonogramem rzeczowo-finansowym. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie spełniał normy ochrony środowiska i przepisy dotyczące jego użytkowania. Przed przystąpieniem do pracy, gdy wymagają tego przepisy, sprzęt lub urządzenia będą podlegać odbiorowi i dopuszczeniu do użytkowania. Ponadto, jeśli zachodzi taka konieczność, Wykonawca na swój koszt zapewni kontrolę i konserwację sprzętu, maszyn lub urządzeń. d) TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które są dopuszczone do użytkowania. Zastosowane środki transportu nie mogą nie wpływać niekorzystnie na jakość wykonywanych prac i właściwości przewożonych materiałów, pozostałe elementy budynku, w tym 15

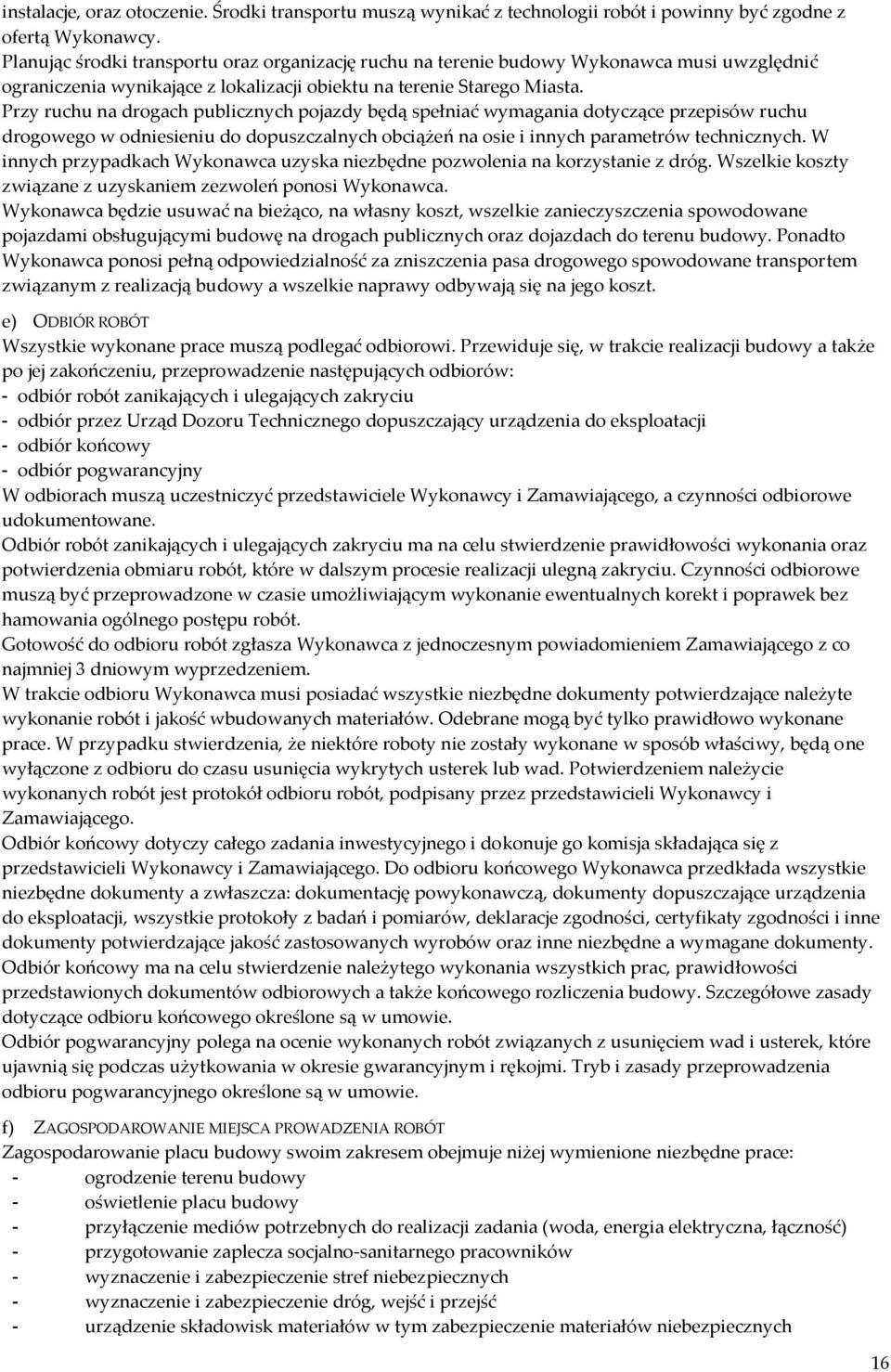

10 instalacje, oraz otoczenie. Środki transportu muszą wynikać z technologii robót i powinny być zgodne z ofertą Wykonawcy. Planując środki transportu oraz organizację ruchu na terenie budowy Wykonawca musi uwzględnić ograniczenia wynikające z lokalizacji obiektu na terenie Starego Miasta. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. W innych przypadkach Wykonawca uzyska niezbędne pozwolenia na korzystanie z dróg. Wszelkie koszty związane z uzyskaniem zezwoleń ponosi Wykonawca. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane pojazdami obsługującymi budowę na drogach publicznych oraz dojazdach do terenu budowy. Ponadto Wykonawca ponosi pełną odpowiedzialność za zniszczenia pasa drogowego spowodowane transportem związanym z realizacją budowy a wszelkie naprawy odbywają się na jego koszt. e) ODBIÓR ROBÓT Wszystkie wykonane prace muszą podlegać odbiorowi. Przewiduje się, w trakcie realizacji budowy a także po jej zakończeniu, przeprowadzenie następujących odbiorów: - odbiór robót zanikających i ulegających zakryciu - odbiór przez Urząd Dozoru Technicznego dopuszczający urządzenia do eksploatacji - odbiór końcowy - odbiór pogwarancyjny W odbiorach muszą uczestniczyć przedstawiciele Wykonawcy i Zamawiającego, a czynności odbiorowe udokumentowane. Odbiór robót zanikających i ulegających zakryciu ma na celu stwierdzenie prawidłowości wykonania oraz potwierdzenia obmiaru robót, które w dalszym procesie realizacji ulegną zakryciu. Czynności odbiorowe muszą być przeprowadzone w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Gotowość do odbioru robót zgłasza Wykonawca z jednoczesnym powiadomieniem Zamawiającego z co najmniej 3 dniowym wyprzedzeniem. W trakcie odbioru Wykonawca musi posiadać wszystkie niezbędne dokumenty potwierdzające należyte wykonanie robót i jakość wbudowanych materiałów. Odebrane mogą być tylko prawidłowo wykonane prace. W przypadku stwierdzenia, że niektóre roboty nie zostały wykonane w sposób właściwy, będą one wyłączone z odbioru do czasu usunięcia wykrytych usterek lub wad. Potwierdzeniem należycie wykonanych robót jest protokół odbioru robót, podpisany przez przedstawicieli Wykonawcy i Zamawiającego. Odbiór końcowy dotyczy całego zadania inwestycyjnego i dokonuje go komisja składająca się z przedstawicieli Wykonawcy i Zamawiającego. Do odbioru końcowego Wykonawca przedkłada wszystkie niezbędne dokumenty a zwłaszcza: dokumentację powykonawczą, dokumenty dopuszczające urządzenia do eksploatacji, wszystkie protokoły z badań i pomiarów, deklaracje zgodności, certyfikaty zgodności i inne dokumenty potwierdzające jakość zastosowanych wyrobów oraz inne niezbędne a wymagane dokumenty. Odbiór końcowy ma na celu stwierdzenie należytego wykonania wszystkich prac, prawidłowości przedstawionych dokumentów odbiorowych a także końcowego rozliczenia budowy. Szczegółowe zasady dotyczące odbioru końcowego określone są w umowie. Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad i usterek, które ujawnią się podczas użytkowania w okresie gwarancyjnym i rękojmi. Tryb i zasady przeprowadzenia odbioru pogwarancyjnego określone są w umowie. f) ZAGOSPODAROWANIE MIEJSCA PROWADZENIA ROBÓT Zagospodarowanie placu budowy swoim zakresem obejmuje niżej wymienione niezbędne prace: - ogrodzenie terenu budowy - oświetlenie placu budowy - przyłączenie mediów potrzebnych do realizacji zadania (woda, energia elektryczna, łączność) - przygotowanie zaplecza socjalno-sanitarnego pracowników - wyznaczenie i zabezpieczenie stref niebezpiecznych - wyznaczenie i zabezpieczenie dróg, wejść i przejść - urządzenie składowisk materiałów w tym zabezpieczenie materiałów niebezpiecznych 16

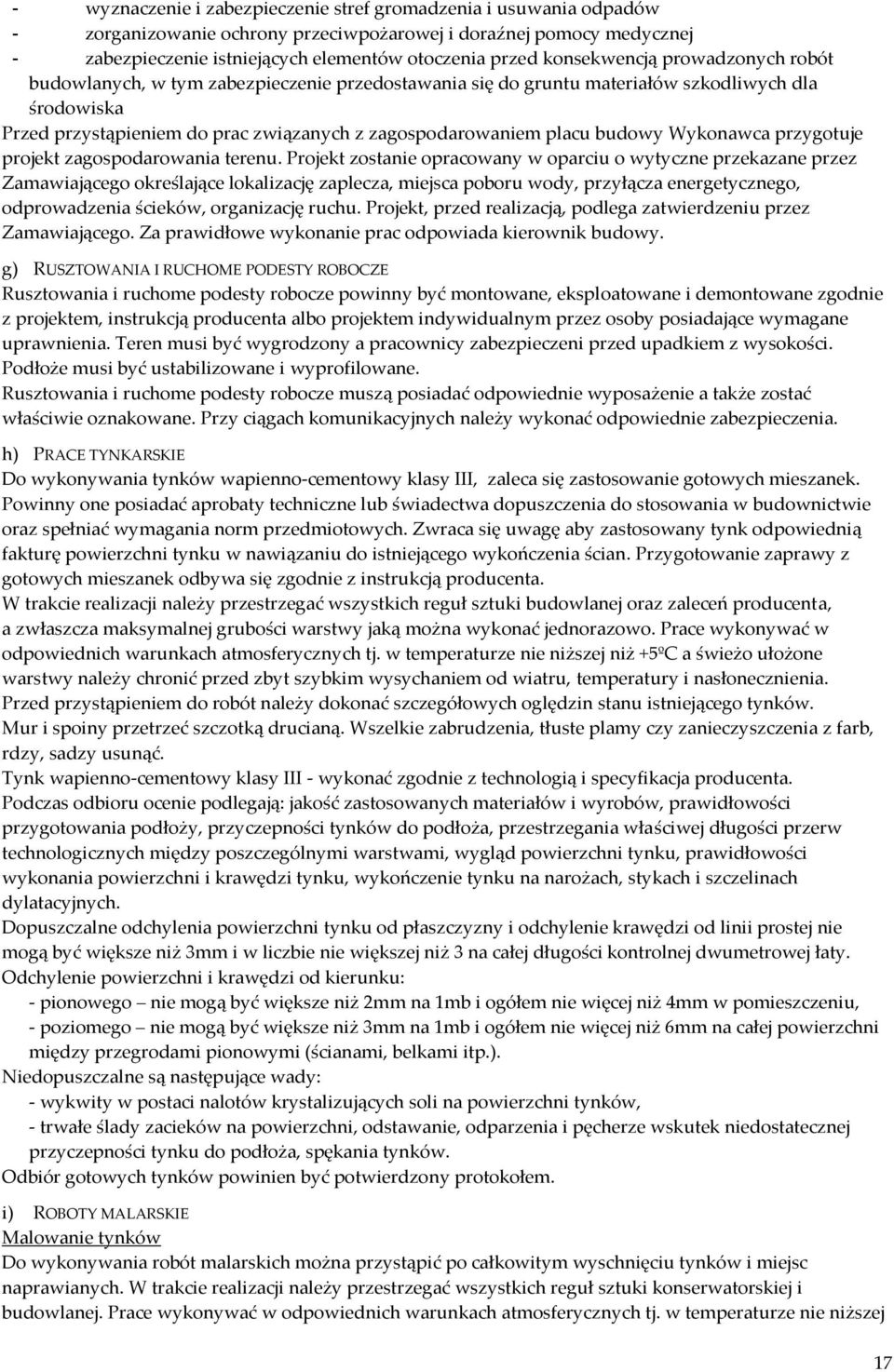

11 - wyznaczenie i zabezpieczenie stref gromadzenia i usuwania odpadów - zorganizowanie ochrony przeciwpożarowej i doraźnej pomocy medycznej - zabezpieczenie istniejących elementów otoczenia przed konsekwencją prowadzonych robót budowlanych, w tym zabezpieczenie przedostawania się do gruntu materiałów szkodliwych dla środowiska Przed przystąpieniem do prac związanych z zagospodarowaniem placu budowy Wykonawca przygotuje projekt zagospodarowania terenu. Projekt zostanie opracowany w oparciu o wytyczne przekazane przez Zamawiającego określające lokalizację zaplecza, miejsca poboru wody, przyłącza energetycznego, odprowadzenia ścieków, organizację ruchu. Projekt, przed realizacją, podlega zatwierdzeniu przez Zamawiającego. Za prawidłowe wykonanie prac odpowiada kierownik budowy. g) RUSZTOWANIA I RUCHOME PODESTY ROBOCZE Rusztowania i ruchome podesty robocze powinny być montowane, eksploatowane i demontowane zgodnie z projektem, instrukcją producenta albo projektem indywidualnym przez osoby posiadające wymagane uprawnienia. Teren musi być wygrodzony a pracownicy zabezpieczeni przed upadkiem z wysokości. Podłoże musi być ustabilizowane i wyprofilowane. Rusztowania i ruchome podesty robocze muszą posiadać odpowiednie wyposażenie a także zostać właściwie oznakowane. Przy ciągach komunikacyjnych należy wykonać odpowiednie zabezpieczenia. h) PRACE TYNKARSKIE Do wykonywania tynków wapienno-cementowy klasy III, zaleca się zastosowanie gotowych mieszanek. Powinny one posiadać aprobaty techniczne lub świadectwa dopuszczenia do stosowania w budownictwie oraz spełniać wymagania norm przedmiotowych. Zwraca się uwagę aby zastosowany tynk odpowiednią fakturę powierzchni tynku w nawiązaniu do istniejącego wykończenia ścian. Przygotowanie zaprawy z gotowych mieszanek odbywa się zgodnie z instrukcją producenta. W trakcie realizacji należy przestrzegać wszystkich reguł sztuki budowlanej oraz zaleceń producenta, a zwłaszcza maksymalnej grubości warstwy jaką można wykonać jednorazowo. Prace wykonywać w odpowiednich warunkach atmosferycznych tj. w temperaturze nie niższej niż +5ºC a świeżo ułożone warstwy należy chronić przed zbyt szybkim wysychaniem od wiatru, temperatury i nasłonecznienia. Przed przystąpieniem do robót należy dokonać szczegółowych oględzin stanu istniejącego tynków. Mur i spoiny przetrzeć szczotką drucianą. Wszelkie zabrudzenia, tłuste plamy czy zanieczyszczenia z farb, rdzy, sadzy usunąć. Tynk wapienno-cementowy klasy III - wykonać zgodnie z technologią i specyfikacja producenta. Podczas odbioru ocenie podlegają: jakość zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoży, przyczepności tynków do podłoża, przestrzegania właściwej długości przerw technologicznych między poszczególnymi warstwami, wygląd powierzchni tynku, prawidłowości wykonania powierzchni i krawędzi tynku, wykończenie tynku na narożach, stykach i szczelinach dylatacyjnych. Dopuszczalne odchylenia powierzchni tynku od płaszczyzny i odchylenie krawędzi od linii prostej nie mogą być większe niż 3mm i w liczbie nie większej niż 3 na całej długości kontrolnej dwumetrowej łaty. Odchylenie powierzchni i krawędzi od kierunku: - pionowego nie mogą być większe niż 2mm na 1mb i ogółem nie więcej niż 4mm w pomieszczeniu, - poziomego nie mogą być większe niż 3mm na 1mb i ogółem nie więcej niż 6mm na całej powierzchni między przegrodami pionowymi (ścianami, belkami itp.). Niedopuszczalne są następujące wady: - wykwity w postaci nalotów krystalizujących soli na powierzchni tynków, - trwałe ślady zacieków na powierzchni, odstawanie, odparzenia i pęcherze wskutek niedostatecznej przyczepności tynku do podłoża, spękania tynków. Odbiór gotowych tynków powinien być potwierdzony protokołem. i) ROBOTY MALARSKIE Malowanie tynków Do wykonywania robót malarskich można przystąpić po całkowitym wyschnięciu tynków i miejsc naprawianych. W trakcie realizacji należy przestrzegać wszystkich reguł sztuki konserwatorskiej i budowlanej. Prace wykonywać w odpowiednich warunkach atmosferycznych tj. w temperaturze nie niższej 17

12 niż +5ºC i nie wyższej niż +30ºC a świeżo ułożone warstwy należy chronić przed zbyt szybkim wysychaniem od wiatru, temperatury i nasłonecznienia a także przed opadami atmosferycznymi, przestrzegając wymogów i zaleceń producenta. Po zagruntowaniu należy zgodnie z technologią specyfikacją określoną w specyfikacji technicznej producenta. Należy zastosować farbę dyspersyjną paroprzepuszczalną wodorozcieńczalną o zwiększonej odporności i dwukrotnym malowaniu powłoki malarskie powinny być: - odporne na zmywanie wodą ze środkiem myjącym, tarcie na sucho i na szorowanie, - bez uszkodzeń, smug, plam, prześwitów i śladów pędzla lub wałka, - kolor farby dobrany na budowie w zakresie barwy i połysku.- zgodny ze stanem istniejącym koloru ścian Dopuszcza się chropowatość powłoki odpowiadającą rodzajowi faktury pokrywanego podłoża. 18

13 2. CZĘŚĆ INFORMACYJNA 2.1. SPIS RYSUNKÓW Rys. 1-2 Rzut piwnic. Poziom Rysunek założeniowy. Rys. 2-2 Rzut podłogi podniesionej Rysunek założeniowy. 19
