ORTODONTYCZNYCH W ROZTWORACH FIZJOLOGICZNYCH

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "ORTODONTYCZNYCH W ROZTWORACH FIZJOLOGICZNYCH"

Jacek Piotrowski
8 lat temu
Przeglądów:

1 Aktualne Problemy Biomechaniki, nr 8/ Katarzyna KAPUSTKA, ATH Bielsko- Maciej HAJDUGA, ATH Bielsko-, -SOLIPIWO Sp.z o.o ORTODONTYCZNYCH W ROZTWORACH FIZJOLOGICZNYCH Streszczenie: przypadku drut metaloy czyn degra. Stale napraczych dla drutó NiTi. - korozja, druty ortodontyczne, spoina, lutoanie, zgrzeanie, spaanie, 1. chili obecnej do ynikach upr na podstaach naukoych. W dziedzinie korozji technolo ]. z nich kryterió staianych implantom, a 3]. psach przez Castlemana i stosoania jako implanty [4]. Biozgodne druty ortodontyczne stosoane do rekonstrukcji adliego zgryzu ykonane z eniom. Aplikacja poszukiania skutecznego sposobu ich reperacji [5]. i

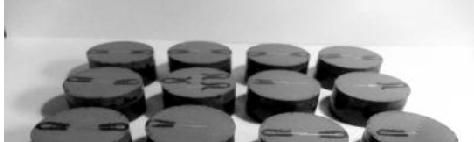

2 76 -Solipio m.in. ortodoncji, chirurgii tarzoo- ortopedii, traumatologii [6]. 2. CEL I ZAKRES PRACY po u. P dokonano Denta Puk), zgrzeanie, oraz lutoanie (z ykorzystaniem lutoia CoCrMo). Zakres pracy obejmuje badania metalograficzne makroskopoe chemicznym dóch producentó: Rematitan- Dentaurum oraz Ortho Organizers- Nitanium. Wykonano t u reperacji. Próbki poddano badaniom korozyjnym. E doe do oceny odporno ci korozyjnej p aniu krzyych polaryzacyjnych -EN ISO Fizjologiczne oraz sztucznej kri. ntyczne, tj. stopy nikloo- tytanoe. Druty ykonane ze stopó NiTi (rys.1) to Rematitan- Dentaurum, oraz Nitanium Orthoiszczeniu przedstaiono na rys.1. Do ykonania statycznej próby o 0 (rys.1 d odpoiednio przygotoane zgodnie z normami (PN-EN , PN-84/H , PN- EN :2004,PN-EN ISO 10271) dla. Tabela 1. Analiza chemiczna ybranych drutó ortodontycznych Rodzaj drutu g Standaryzacji g Analizy chemicznej Ti Ni Ti Ni Rematitan reszta ,7 56,3 Nitanium 43,7 56,3 43,9 56,1 (g Huang. (Tabela 1)

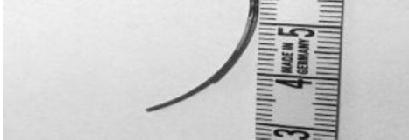

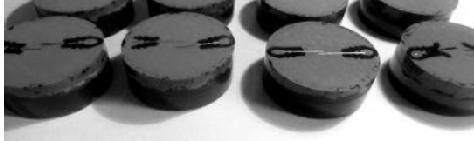

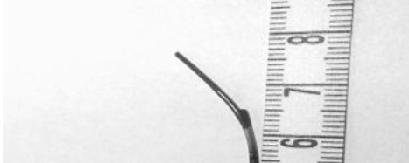

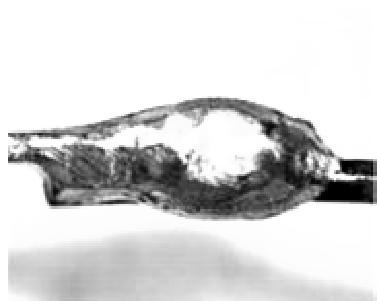

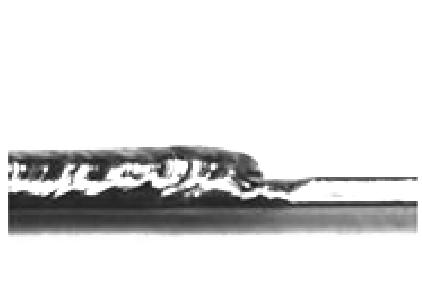

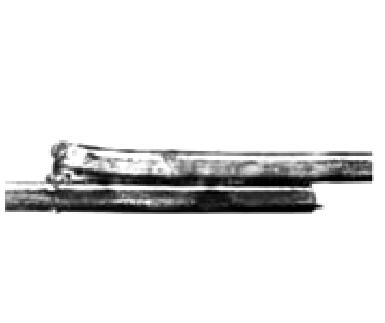

3 roztorach fizjilogicznych 77 Rys. 1 c) korozyjnych 4 Spaanie- drutó ortodontycznych NiTi Lutoanie- Druty ortodontyczne zespolono lutoiem CoCrMo, przedziale termicznym C. Energi gazoym. Zgrzeanie- -Uróne 4A, natomiast czas utrzymania elektrod na zgrzeanym elemencie to 0,4s. 5. BADANIA STRUKTURALNE 5.1. Badania makroskopoe Do obseracji makroskopoych ybrano najbardziej charakterystyczne próbki uzyskane mikroskopu obseracji zamieszczono na rys.2. c) Rys. 2. Badanie makroskopoe po. 20,

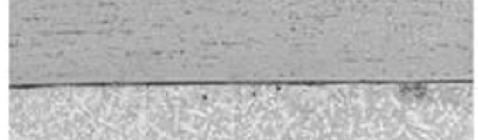

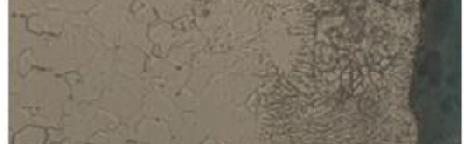

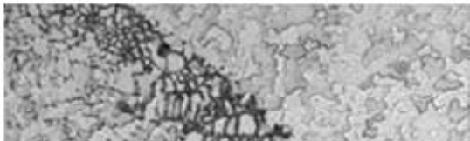

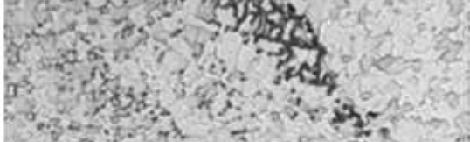

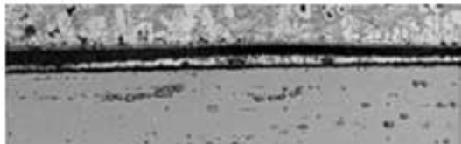

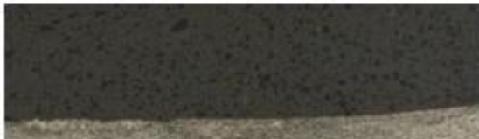

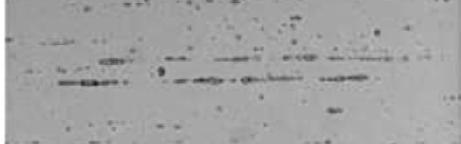

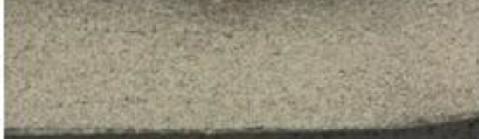

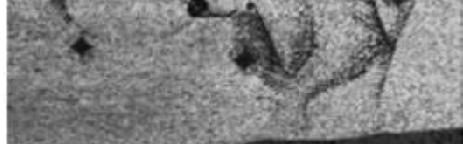

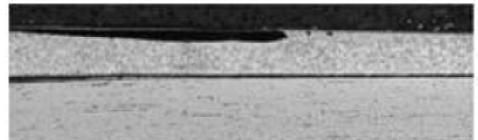

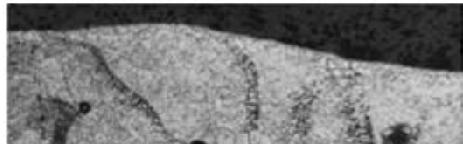

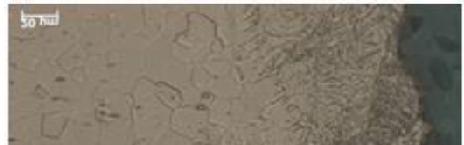

4 78 -Solipio W dodatkoym atutem tej metody. W uidoczniono zgrubienie spoiniew 5.2. Badania mikroskopoe Badania mikroskopoe ykonano celu oce drutó NiTi spaanych, lutoanych i i przygotoano zczono na rys. 3,4,5. Rys. 3 po. 100, po. 500 Rys. 4 po. 100, po. 500 Rys. 5 po. 100, po (rys.3 ziarn. Na rysunku 4a (rys.3 zeniach po granicach ziarna raz drutu NiTi po.100. peratury (po. 500 ) na

roztorach fizjilogicznych 79 na strukturze. Luto. Ze struktury ybitnie martenzytycznej. Na rys.5b zao - - zamieszczono na rys.6 OGICZNYCH reperacji Tabeli 2.

5 roztorach fizjilogicznych 79 na strukturze. Luto. Ze struktury ybitnie martenzytycznej. Na rys.5b zao - - zamieszczono na rys.6 OGICZNYCH reperacji Tabeli 2. uzyskano danego zaobseroano dla METODA korozji [mm/rok] Opór polaryzacji korozji [mm/rok] Opór polaryzacji korozji [mm/rok] Opór polaryzacji SZTUCZNA KREW SPAWANIE 0, ,5 0,043 61,4 0, ,5 LUTOWANIE 0,0626 1, ,0073 6,1 ZGRZEWANIE 0, ,7 0, ,6 0, , ,0238 2,9 0,25 2,99 PODSTAWOWY

6 80 -Solipio 8. PODSUMOWANIE I WNIOSKI przy. LITERATURA [1] HER-HSIUNG HUANG, YU- HUI CHUI, Ion release from NiTi orthodontic ires in artificial saliva ith various acidities., Biomaterials, volume 24, issue 20, pages , 2003 [2] BOJARSKI Z., MORAWIEC H. PWN, Warszaa 1989, [3] KAPUSTKA K., HAJDUGA M., Reperacja uszkodzonych drutó ortodontycznych akó- Krynica, monografia s , 2013 [4] THIERRY B.,TABRIZIAN M.B., Effect of surface treatment and sterilization processes on the corrosion behavior of NiTi shape memory alloy, Journal of Biomedical Materials Research, volume 51, Issue 4, pages , 2000 [5] -36, 2004 [6] RYDZEWSKA E., WOJNECKA M., Korozja drutó ortodontycznych typu Remanium o WSID Ustroniu, 2009 CORROSION RESISTANCE OF WELDABLE ORTHODONTIC WIRES IN PHYSIOLOGICAL LIQUIDS Abstract: The appearance of the foreign matter in the organism stimulates many mechanisms aiming its elimination. So if the foreign substance, in this case the ire, is traced by immunological system, the organism starts production of anti-bodies of strong oxidizing functions. Antibodies consolidate near the implant and absorb into biomaterial. Defensive reaction of the organism is becoming one of the reasons of degradation of biomaterials. Austenitic steels, applied in medicine, belong to metallic biomaterials particularly exposed to damage. The ork is devoted to the influence of corrosion environment on the structure and properties stability of NiTi ires after reparation.

Podobne dokumenty

MOŻLIWOŚCI ŁĄCZENIA ZDEFEKTOWANYCH DRUTÓW Z PAMIĘCIĄ KSZTAŁTU

MOŻLIWOŚCI ŁĄCZENIA ZDEFEKTOWANYCH DRUTÓW Z PAMIĘCIĄ KSZTAŁTU Polska Problemy Nauk Stosowanych, 2014, Tom 2, s. 109 118 Szczecin Katarzyna KAPUSTKA, prof. dr hab. n. tech. Maciej HAJDUGA Akademia Techniczno-Humanistyczna, Wydział Budowy Maszyn i Informatyki, Bielsko-Biała
