1 Reaktory Wysokotemperaturowe - historia Stefan Taczanowski Zakład Problemów Energetycznych Wydział Fizyki i Informatyki Stosowanej Akademia Górniczo-Hutnicza dane podstawowe nabyte doświadczenia

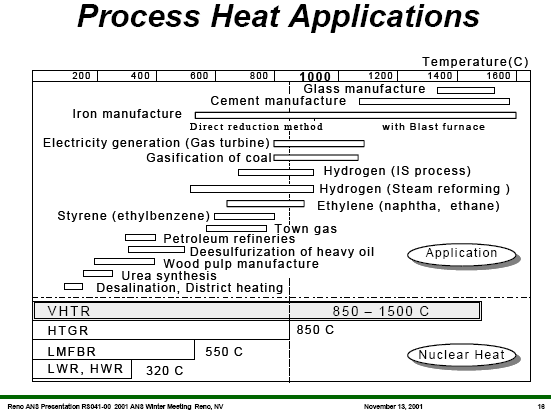

2 Zapotrzebowanie na ciepło

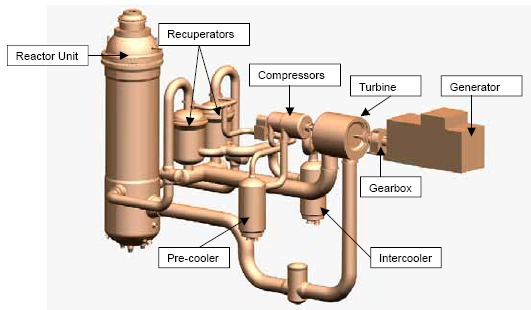

3 Schemat Elektrowni z Reaktorem Wysokotemperaturowym PBMR moderator grafit chłodziwo - hel temperatura helu (osiągana dotąd) ~950 C moderator w postaci bloków lub kul grafitowych

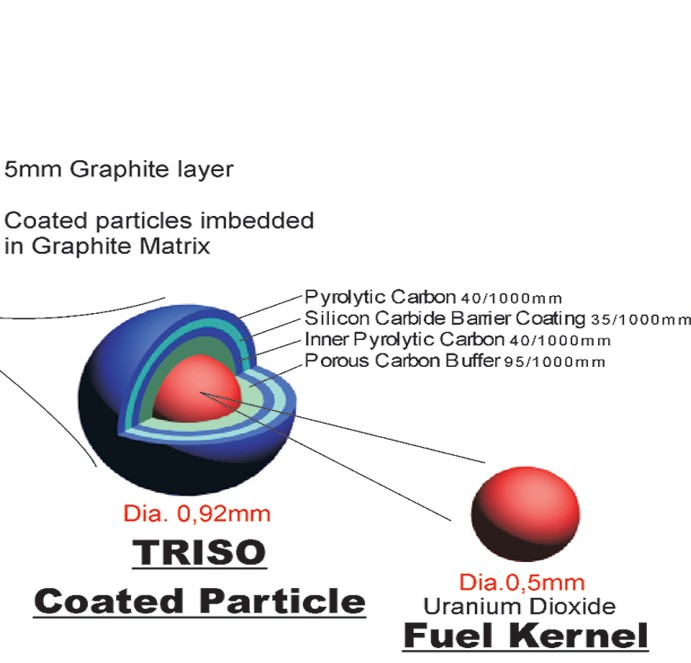

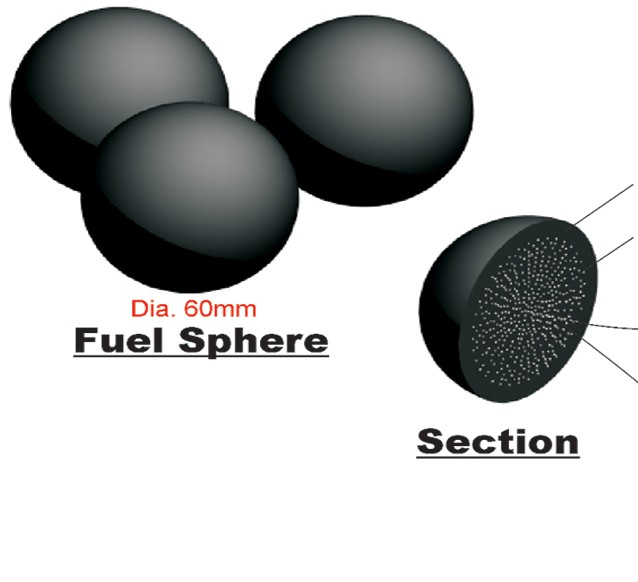

4 Reaktor Wysokotemperaturowy cd. Elementy paliwowe reaktorów wysokotemperaturowych

5 RUDOLF SCHULTEN geb. 18. August 1923 in Oeding 1952 Promotion zum Dr. rer. nat. bei Prof. Heisenberg W latach opracował koncepcję reaktora wysokotemperaturowego typu pebble-bed W latach dyrektor Institut für Reaktorentwicklung KFA Jülich April 1996 in Aachen

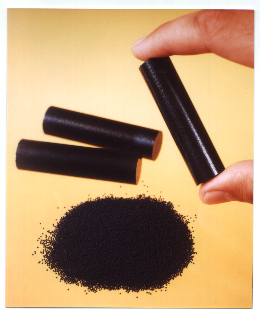

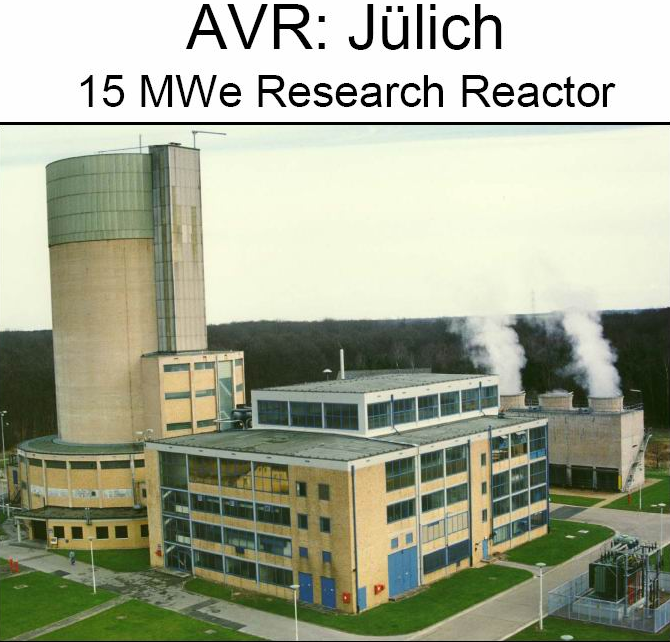

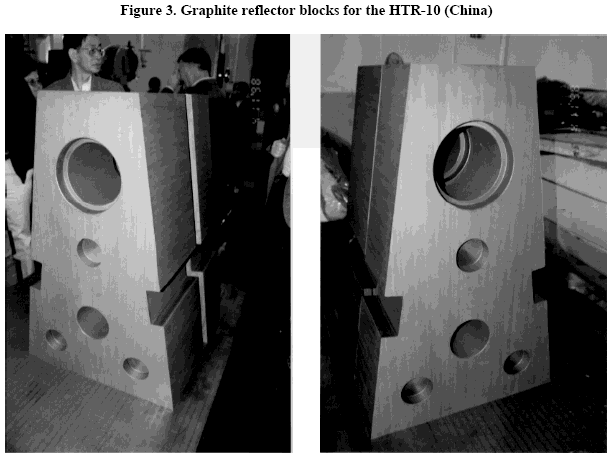

6 Reaktor Wysokotemperaturowy cd. Reaktory z blokami grafitowymi Compacts US early HTRs Coated particles Fuel Elements (graphite blocks)

7 Czy technologia reaktorów wysokotemperaturowych jest dostatecznie dojrzała? Characteristics Dragon AVR Peach Bottom Location Winfrith Julich Pennsylvania GB 1964 Germany Year of criticality Year of grid connection Year of closing 1975 USA General Fort St-Vrain THTR 300 Colorado Schmehausen USA 1974 Germany Power (MW th) Net Electric (MW el) Net efficiency UO2+ThO2 UC2+ThC2 UC2+ThC 2 originally UO2+ThO2 Coating Pyrocarbon+ SiC Pyrocarbon Pyrocarbon Triso, biso Pyrocarbon Type Core rod with graphite Fuel Doświadczenia historyczne Pierwsza generacja reaktorów wysokotemperaturowych UC2+ThC2 originally Kernels Pebbles rod with graphite graphite blocks Pebbles Power Density [MW/m3] Height (m) Diameter (m) Control rods Fuel elements pairs Primary loop Pressure (Mpa) Helium temperature: Core inlet [ C] Core outlet [ C] Vessel Steel Steel Steel Concrete Concrete

8

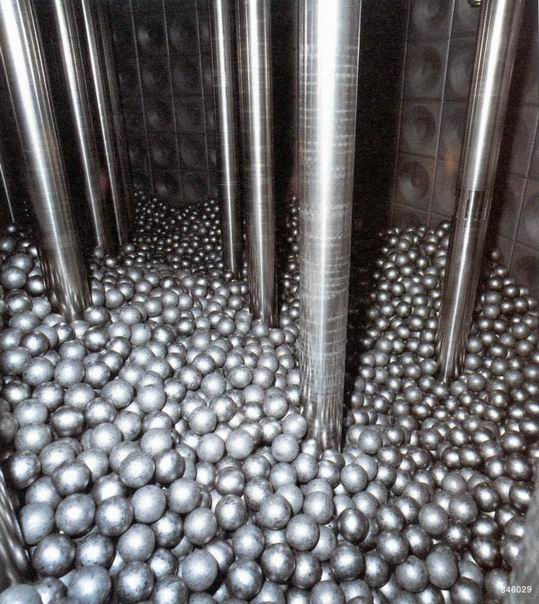

9 Reaktor Wysokotemperaturowy Wnętrze Reaktora THTR-300

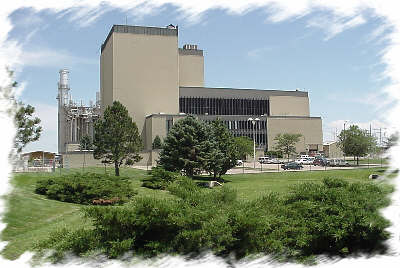

10 Reaktor Wysokotemperaturowy Fort St.Vrain Wygl. współczesny, /od 1992 elektrownia gaz./

11 Czy mamy odnośne doświadczenie? historia... Publikacje pracowników Wydz. EAIE (dawniej MIFTJ) w dziedzinie reaktorów wysokotemperaturowych i wykorzystania ciepła procesowego J. Kitowski "Eksperymenty komputerowe na heurystycznym uczącym się układzie sterującym modelem elektrowni jądrowej" Praca doktorska, MIFTJ AGH (1978) W.Gudowski, "Zastosowanie metody heurystycznej do optymalizacji ekonomiki wypalania paliwa wysokotemperaturowego reaktora jąędrowego", Postępy Techniki Jądrowej, 23, (1979), , Z. Rycerz, "Dynamika złoża paliwowego w rdzeniu wysokotemperaturowego reaktora jądrowego typu pebble-bed", Postępy Techniki Jądrowej, 23, (1979), , Kitowski, J., and Moscinski, J., "A heuristic approach to reinforcement learning control of a 1015 MW(e) HTR-helium Turbine Plant", Atomkernenergie - Kerntechnik, 34 (1979) Bubak, M., Gudowski, W., Kitowski, J., and Moscinski, J., "On the control of HTR numerical models using artificial intelligence methods", Proceedings of the Conference: Gas Cooled Reactors Today, Sept , 1982, Bristol, England, BNES, (1982) Kitowski, J., Moscinski, J., and Cebula, M., "A heuristic approach to the reinforcement-learning control of the one-dimensional model of the HTR core", Annals of Nuclear Energy, 9 (1982) Bieniasz, L., Moscinski, J., Nizegorodcew, P., and Rycerz, Z., "Monte Carlo simulation of the emergency shut-down system for the high temperature pebble-bed nuclear reactor", Annals of Nuclear Energy, 10, (1983) 299. Kitowski, J., "Simulation of THTR-steam generator control using artificial inteligence methods", Atomkernenergie - Kerntechnik, 42 (1983) ; Bubak, M., Moscinski, J., and Jewulski, J., "A fuzzy logic approach to HTR nuclear power plant model control", Annals of Nuclear Energy, 10, (1983) Kitowski, J., and Książek, E., M. Bubak "Fuzzy logic applications for failure analysis and diagnosis of a "Symulacyjne badania przydatności metod sztucznej inteligencji do primary circuit of HTR nuclear power plant", sterowania reaktorem jądrowym" Praca doktorska, WEAiE AGH (1985) Computer Physics Communications, 38 (1985)

12 Czy mamy odnośne doświadczenie? współczesność Publikacje pracowników Wydz. Fizyki i Informatyki Stosowanej (d. Techniki Jądrowej) dotyczące reaktorów chłodzonych gazem/wysokotemperaturowych i dla wykorzystania ciepła procesowego S.Taczanowski, W.Pohorecki, "Viewpoints on energy policy of a sceptical observer", Archiwum Energetyki, 1-2, 1998, ss J.Cetnar et al. Reference Core Design for a European Gas Cooled Experimental ADS", AccApp 03 Conference, San Diego June 2003, p. 772; M.F.McDermott,,J. Cetnar et al. M.F. McDermott,, J. Cetnar et al. Preliminary design study of a helium-cooled experimental accelerator driven system, ADS and P&T Conference (2003) Mol, Belgium; A.Talamo, W. Gudowski, J. Cetnar, F. Venneri Key physical parameters and temperature reactivity coefficients of the deep burn modular helium reactor fueled with LWRs waste Annals of Nucl. Energy, 31 (2004) ; A.Talamo, W. Gudowski, J. Cetnar; Comparative Studies of ENDF/B-6.8, JEF-2.2 and JENDL-3.2 Data Libraries by Monte Carlo Modeling of High Temperature Reactors on Plutonium Based Fuel Cycles Journal of Nuclear Science and Technology, Vol. 41, (Dec. 2004) ; S.Taczanowski "Emerging Global Energy Challenge: symptoms and remarks", XV Economic Forum, Krynica (2005). S.Taczanowski "Energia jądrowa kaprys czy konieczność?", Wyd.STN, AGH Kraków, ISSN , 8 (2006) ss S.Taczanowski "Węgiel z energią jądrową bezpieczeństwo energetyczne dla Polski", Mat. Sem. Bezpieczeństwo energetyczne kraju, Polskie Forum Akademicko-Gospodarcze, Warszawa, (2006), ss

13 Reaktor Wysokotemperaturowy (projektowany)

14 Dziękuje Państwu za uwagę

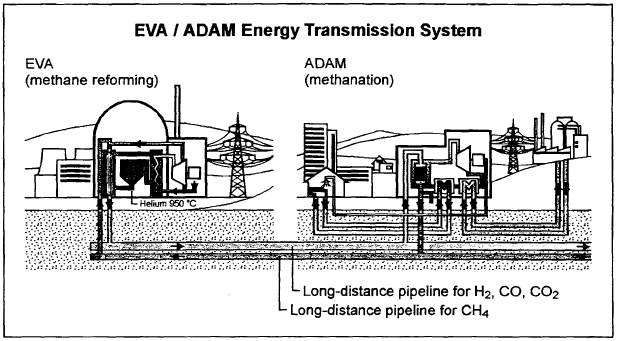

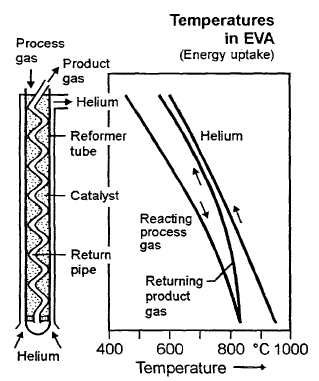

15 Is the HTR technology mature enough? cd. The reactions taking place in EVA: CH4 + H2O CO + 3H2 CH4+2H2O CO2+4H2

16 Is the HTR technology mature enough? cd. The answer: It seems - it is.

17 PBMR History Option Identified under Eskom long term planning Initial Concept Design & Costing completed Eskom Letter of Intent for Demo + 10 Modules Cabinet Support for Detailed Feasability Study Formal Nuclear Licence & EIA applications 2001 Fundamental Safety Case Philosophy Accepted 2002 Sept 2 - Business Case completed (S&L/McKinsey) Oct 30 - Submittal of Final EIR 9 Mar 24 - NNR formal licensing statement May 15 - Supported in DME Minister s Budget Speech May 16 - Eskom reaffirms decision to proceed

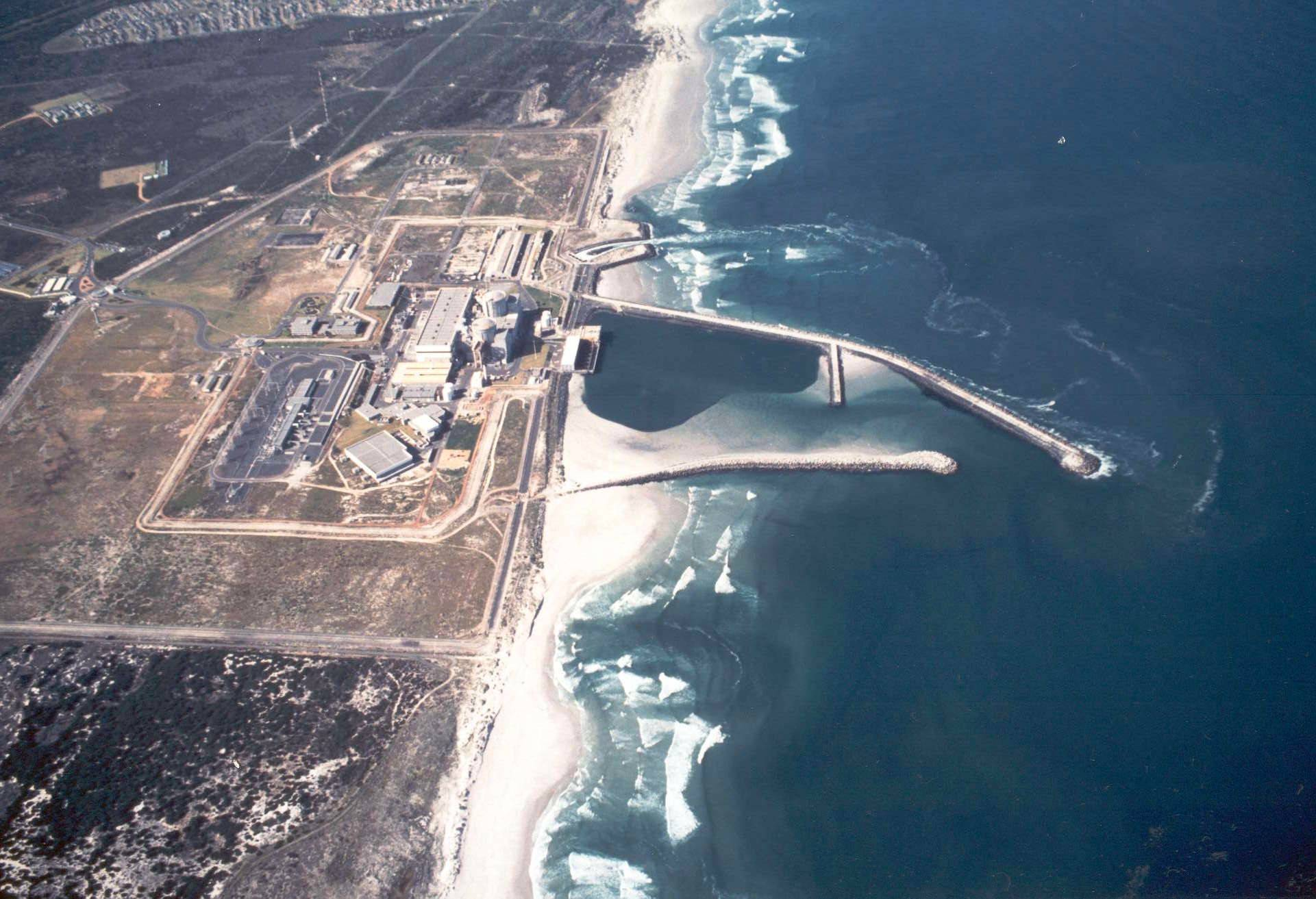

18 Koeberg Power Plant PBMR Site

19 National Development Status Major National Centres PBMR (Pty) Ltd NECSA IST Nuclear Potchestroom U. Design and analysis Fuel Manufacture Nuclear Auxilliaries PCU development Universities Involved Pretoria Witwatersrand Stellenbosch North West Carbon technology System training Component Performance Post Graduate training

20 Przesłanki cd. 5) Naukowo-badawcze Udział w badaniach na naj

21 Regulatory Progress Environmental Impact Assessment Final review complete 29 March 03 Record of Decision imminent South African Nuclear Licencing NNR License review issued 24 March 03 No reason PBMR cannot meet NNR requirements Current process and schedule reasonable & achievable US Nuclear Regulation Review of PBMR design against US Regulatory Guidance issued 2 April 03 No critical design issues identified

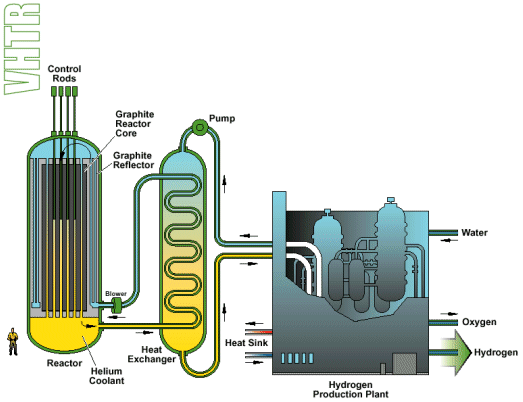

22 Economic Forum Krynica, Poland, Reaktory Wysokotemperaturowe zastosowanie do produkcji wodoru (i tlenu) He He He He He He Faculty of Physics & Applied Computer Science AGH University of Science & Technology Cracow, PL

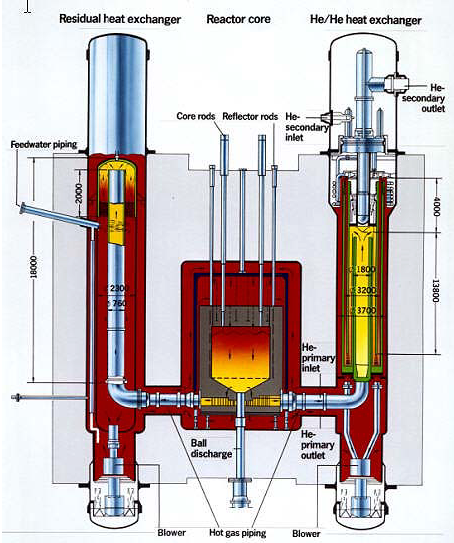

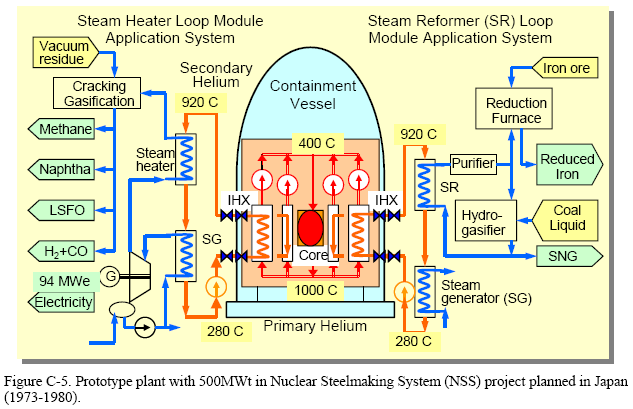

23 Reaktor Wysokotemperaturowy Układ - źródło ciepła procesowego
