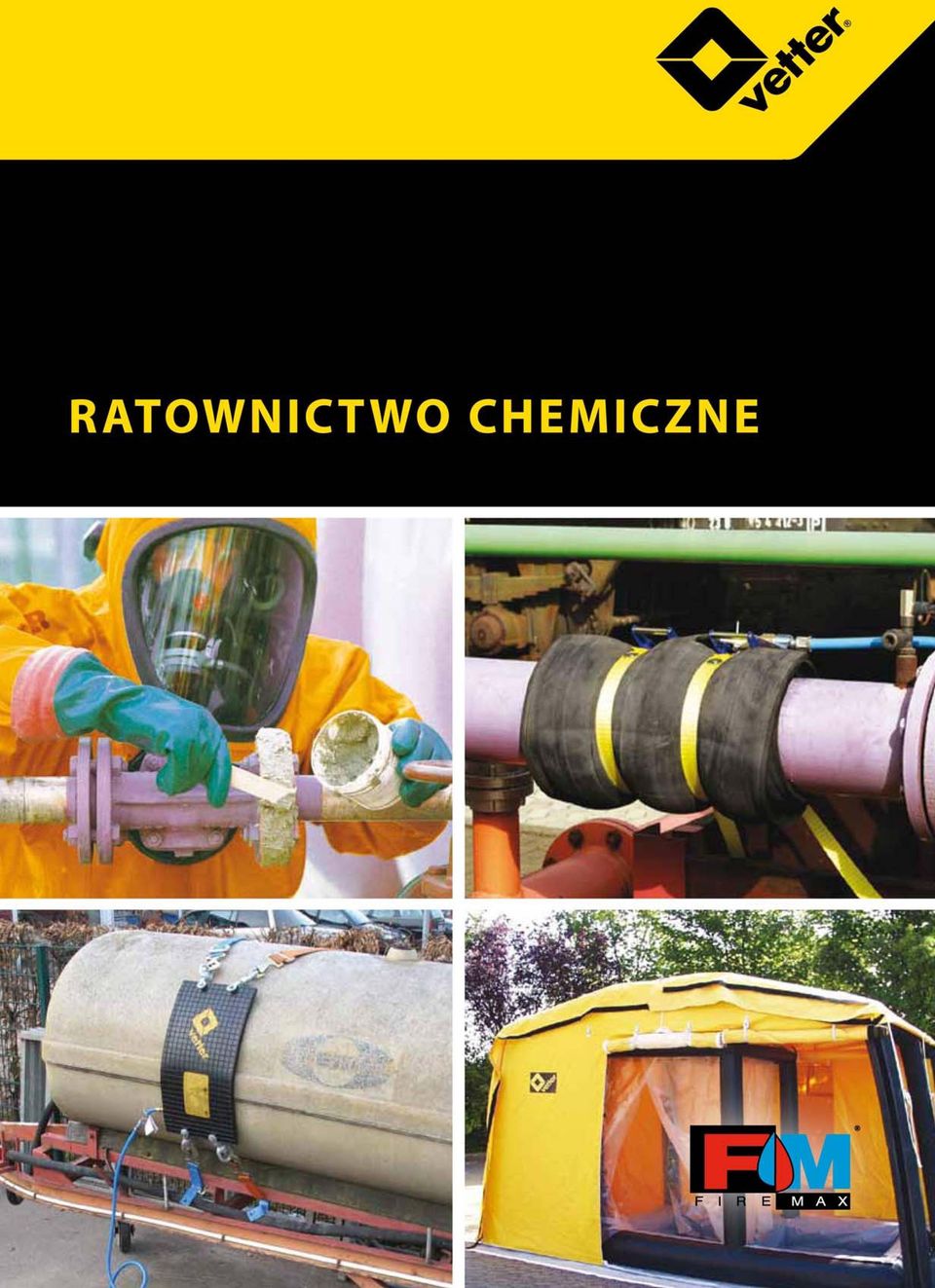

FIRE-MAX - właściwy kierunek w ratownictwie

Transkrypt

1

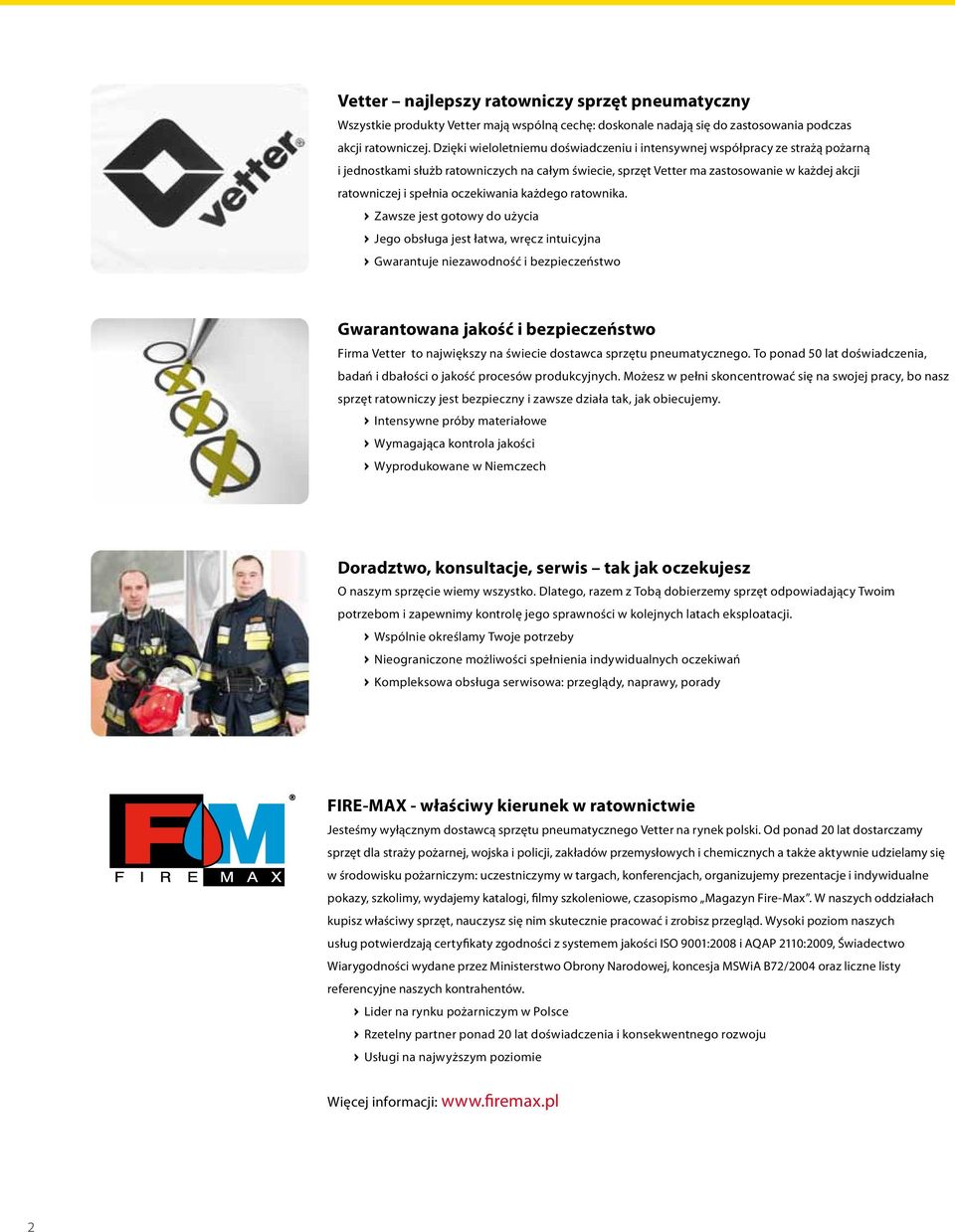

2 Vetter najlepszy ratowniczy sprzęt pneumatyczny Wszystkie produkty Vetter mają wspólną cechę: doskonale nadają się do zastosowania podczas akcji ratowniczej. Dzięki wieloletniemu doświadczeniu i intensywnej współpracy ze strażą pożarną i jednostkami służb ratowniczych na całym świecie, sprzęt Vetter ma zastosowanie w każdej akcji ratowniczej i spełnia oczekiwania każdego ratownika. Zawsze jest gotowy do użycia Jego obsługa jest łatwa, wręcz intuicyjna Gwarantuje niezawodność i bezpieczeństwo Gwarantowana jakość i bezpieczeństwo Firma Vetter to największy na świecie dostawca sprzętu pneumatycznego. To ponad 50 lat doświadczenia, badań i dbałości o jakość procesów produkcyjnych. Możesz w pełni skoncentrować się na swojej pracy, bo nasz sprzęt ratowniczy jest bezpieczny i zawsze działa tak, jak obiecujemy. Intensywne próby materiałowe Wymagająca kontrola jakości Wyprodukowane w Niemczech Doradztwo, konsultacje, serwis tak jak oczekujesz O naszym sprzęcie wiemy wszystko. Dlatego, razem z Tobą dobierzemy sprzęt odpowiadający Twoim potrzebom i zapewnimy kontrolę jego sprawności w kolejnych latach eksploatacji. Wspólnie określamy Twoje potrzeby Nieograniczone możliwości spełnienia indywidualnych oczekiwań Kompleksowa obsługa serwisowa: przeglądy, naprawy, porady FIRE-MAX - właściwy kierunek w ratownictwie Jesteśmy wyłącznym dostawcą sprzętu pneumatycznego Vetter na rynek polski. Od ponad 20 lat dostarczamy sprzęt dla straży pożarnej, wojska i policji, zakładów przemysłowych i chemicznych a także aktywnie udzielamy się w środowisku pożarniczym: uczestniczymy w targach, konferencjach, organizujemy prezentacje i indywidualne pokazy, szkolimy, wydajemy katalogi, filmy szkoleniowe, czasopismo Magazyn Fire-Max. W naszych oddziałach kupisz właściwy sprzęt, nauczysz się nim skutecznie pracować i zrobisz przegląd. Wysoki poziom naszych usług potwierdzają certyfikaty zgodności z systemem jakości ISO 9001:2008 i AQAP 2110:2009, Świadectwo Wiarygodności wydane przez Ministerstwo Obrony Narodowej, koncesja MSWiA B72/2004 oraz liczne listy referencyjne naszych kontrahentów. Lider na rynku pożarniczym w Polsce Rzetelny partner ponad 20 lat doświadczenia i konsekwentnego rozwoju Usługi na najwyższym poziomie Więcej informacji: 2

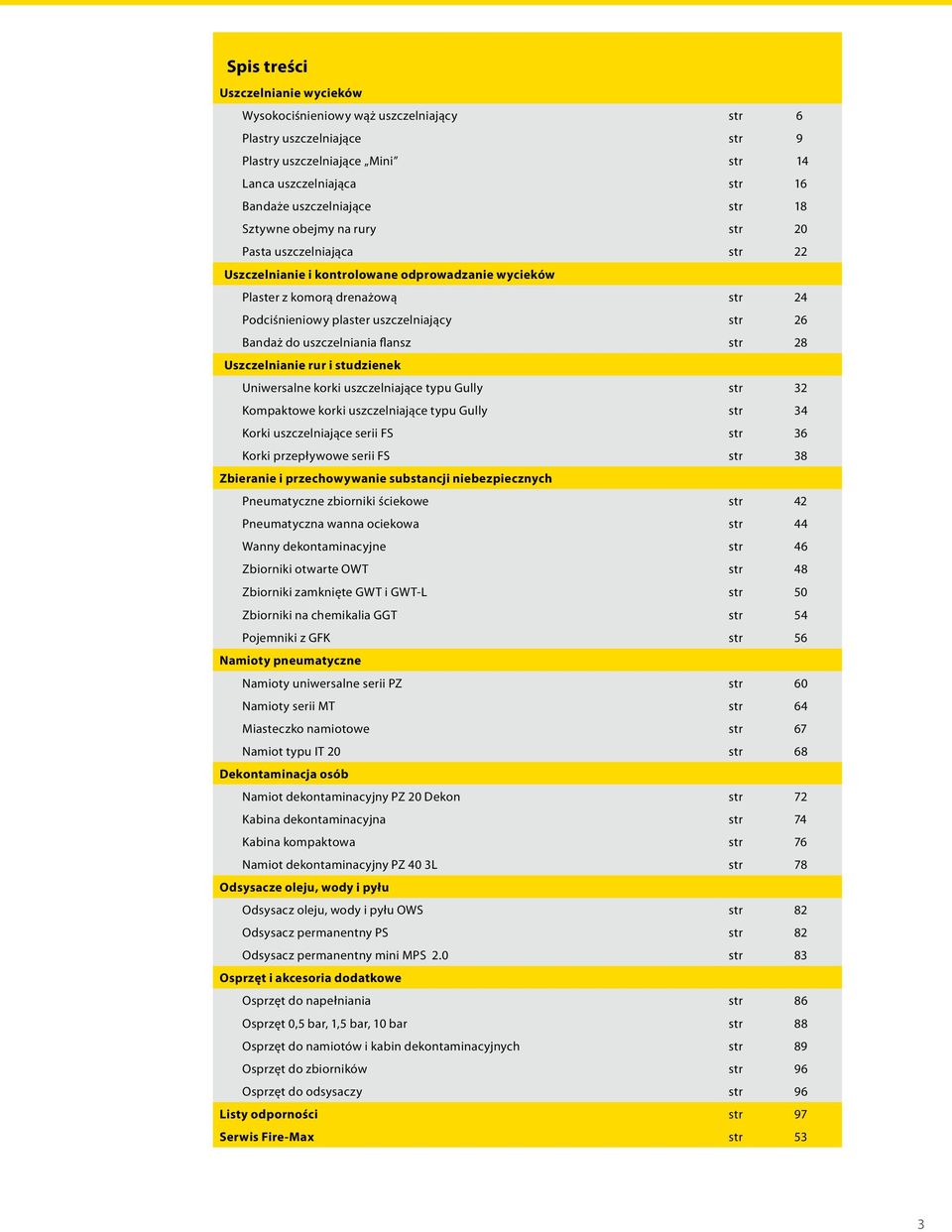

3 Spis treści Uszczelnianie wycieków Wysokociśnieniowy wąż uszczelniający str 6 Plastry uszczelniające str 9 Plastry uszczelniające Mini str 14 Lanca uszczelniająca str 16 Bandaże uszczelniające str 18 Sztywne obejmy na rury str 20 Pasta uszczelniająca str 22 Uszczelnianie i kontrolowane odprowadzanie wycieków Plaster z komorą drenażową str 24 Podciśnieniowy plaster uszczelniający str 26 Bandaż do uszczelniania flansz str 28 Uszczelnianie rur i studzienek Uniwersalne korki uszczelniające typu Gully str 32 Kompaktowe korki uszczelniające typu Gully str 34 Korki uszczelniające serii FS str 36 Korki przepływowe serii FS str 38 Zbieranie i przechowywanie substancji niebezpiecznych Pneumatyczne zbiorniki ściekowe str 42 Pneumatyczna wanna ociekowa str 44 Wanny dekontaminacyjne str 46 Zbiorniki otwarte OWT str 48 Zbiorniki zamknięte GWT i GWT-L str 50 Zbiorniki na chemikalia GGT str 54 Pojemniki z GFK str 56 Namioty pneumatyczne Namioty uniwersalne serii PZ str 60 Namioty serii MT str 64 Miasteczko namiotowe str 67 Namiot typu IT 20 str 68 Dekontaminacja osób Namiot dekontaminacyjny PZ 20 Dekon str 72 Kabina dekontaminacyjna str 74 Kabina kompaktowa str 76 Namiot dekontaminacyjny PZ 40 3L str 78 Odsysacze oleju, wody i pyłu Odsysacz oleju, wody i pyłu OWS str 82 Odsysacz permanentny PS str 82 Odsysacz permanentny mini MPS 2.0 str 83 Osprzęt i akcesoria dodatkowe Osprzęt do napełniania str 86 Osprzęt 0,5 bar, 1,5 bar, 10 bar str 88 Osprzęt do namiotów i kabin dekontaminacyjnych str 89 Osprzęt do zbiorników str 96 Osprzęt do odsysaczy str 96 Listy odporności str 97 Serwis Fire-Max str 53 3

4

5 Uszczelnianie wycieków

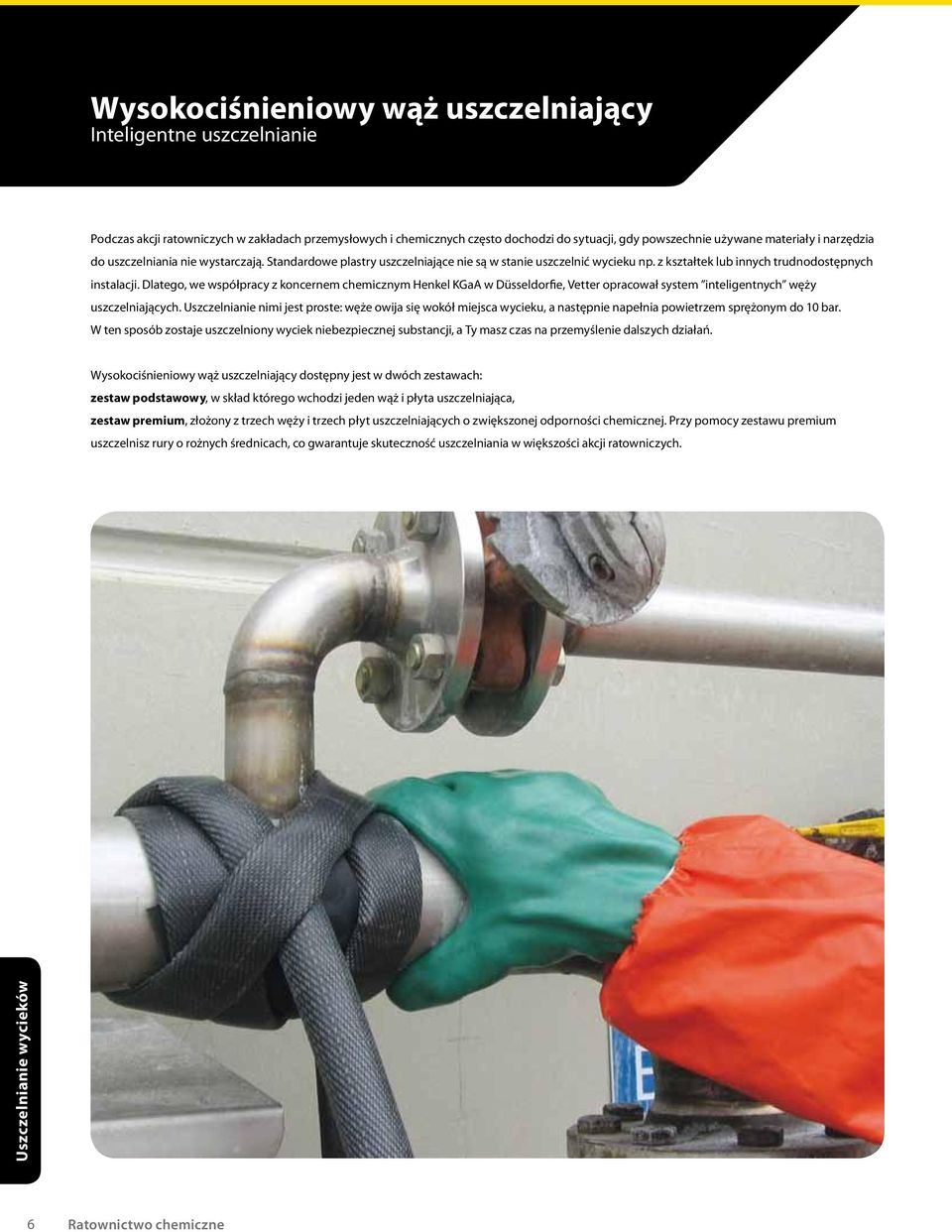

6 Wysokociśnieniowy wąż uszczelniający Inteligentne uszczelnianie Podczas akcji ratowniczych w zakładach przemysłowych i chemicznych często dochodzi do sytuacji, gdy powszechnie używane materiały i narzędzia do uszczelniania nie wystarczają. Standardowe plastry uszczelniające nie są w stanie uszczelnić wycieku np. z kształtek lub innych trudnodostępnych instalacji. Dlatego, we współpracy z koncernem chemicznym Henkel KGaA w Düsseldorfie, Vetter opracował system inteligentnych węży uszczelniających. Uszczelnianie nimi jest proste: węże owija się wokół miejsca wycieku, a następnie napełnia powietrzem sprężonym do 10 bar. W ten sposób zostaje uszczelniony wyciek niebezpiecznej substancji, a Ty masz czas na przemyślenie dalszych działań. Wysokociśnieniowy wąż uszczelniający dostępny jest w dwóch zestawach: zestaw podstawowy, w skład którego wchodzi jeden wąż i płyta uszczelniająca, zestaw premium, złożony z trzech węży i trzech płyt uszczelniających o zwiększonej odporności chemicznej. Przy pomocy zestawu premium uszczelnisz rury o rożnych średnicach, co gwarantuje skuteczność uszczelniania w większości akcji ratowniczych. Uszczelnianie wycieków 6 Ratownictwo chemiczne

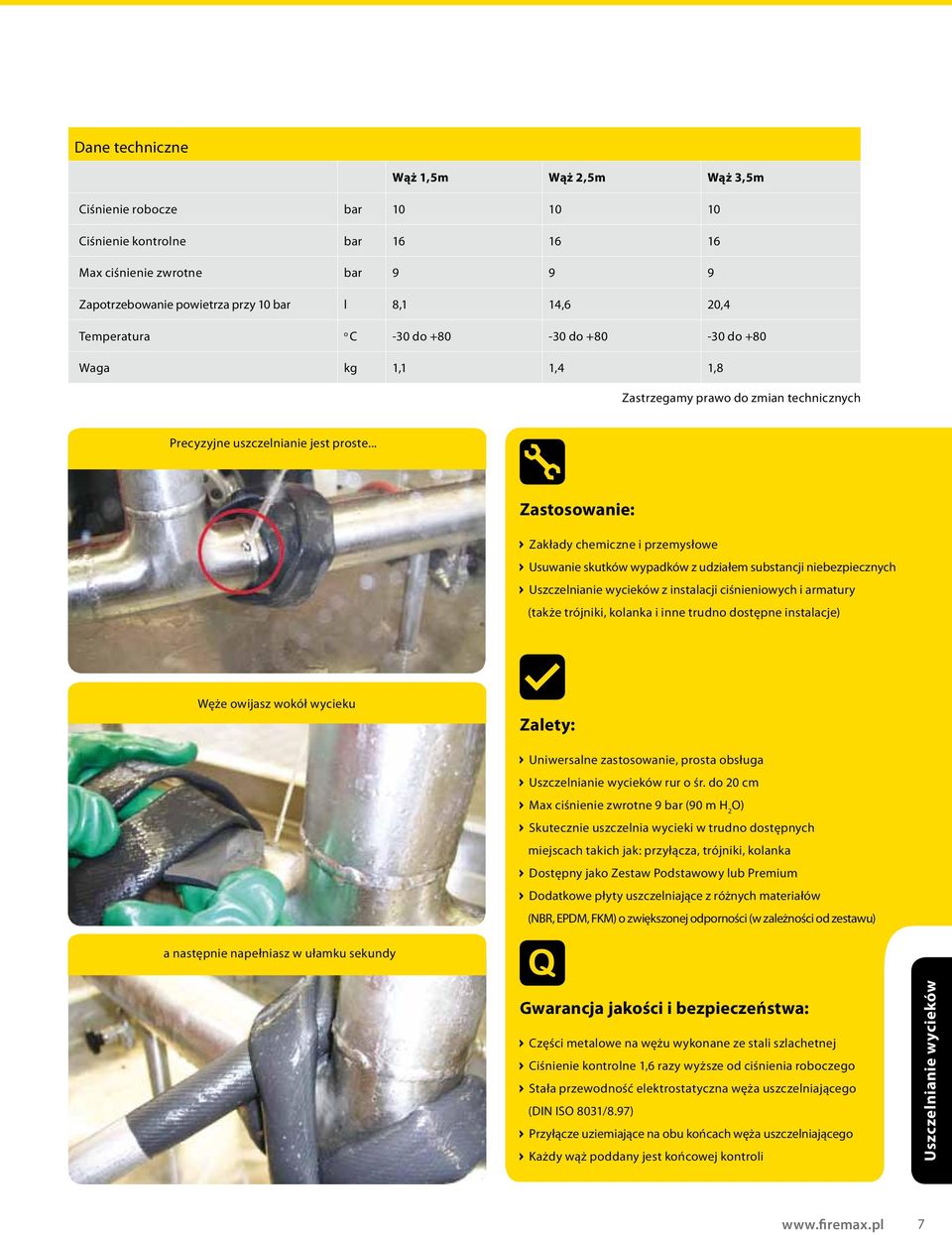

7 Dane techniczne Wąż 1,5m Wąż 2,5m Wąż 3,5m Ciśnienie robocze bar Ciśnienie kontrolne bar Max ciśnienie zwrotne bar Zapotrzebowanie powietrza przy 10 bar l 8,1 14,6 20,4 Temperatura o C -30 do do do +80 Waga kg 1,1 1,4 1,8 Zastrzegamy prawo do zmian technicznych Precyzyjne uszczelnianie jest proste... Zastosowanie: Zakłady chemiczne i przemysłowe Usuwanie skutków wypadków z udziałem substancji niebezpiecznych Uszczelnianie wycieków z instalacji ciśnieniowych i armatury (także trójniki, kolanka i inne trudno dostępne instalacje) Węże owijasz wokół wycieku Zalety: Uniwersalne zastosowanie, prosta obsługa Uszczelnianie wycieków rur o śr. do 20 cm Max ciśnienie zwrotne 9 bar (90 m H 2 O) Skutecznie uszczelnia wycieki w trudno dostępnych miejscach takich jak: przyłącza, trójniki, kolanka Dostępny jako Zestaw Podstawowy lub Premium Dodatkowe płyty uszczelniające z różnych materiałów (NBR, EPDM, FKM) o zwiększonej odporności (w zależności od zestawu) a następnie napełniasz w ułamku sekundy Gwarancja jakości i bezpieczeństwa: Części metalowe na wężu wykonane ze stali szlachetnej Ciśnienie kontrolne 1,6 razy wyższe od ciśnienia roboczego Stała przewodność elektrostatyczna węża uszczelniającego (DIN ISO 8031/8.97) Przyłącze uziemiające na obu końcach węża uszczelniającego Każdy wąż poddany jest końcowej kontroli Uszczelnianie wycieków 7

8 Zestaw Podstawowy, nr katalogowy , waga 7,3 kg Elementy zestawu 1 x Wąż uszczelniający 2,5 m 1 x Zawór do napełniania do węża uszczelniającego 1 x Wąż napełniający do węża uszczelniającego 1 x Zawór odpowietrzający do węża uszczelniającego 1 x Płyta uszczelniająca FKM 150 x 210 mm 1 x Waliza transportowa 400 x 300 x 183 mm Zestaw Premium, nr katalogowy , waga 12,3 kg Elementy zestawu 1 x Wąż uszczelniający 1,5 m 1 x Wąż uszczelniający 2,5 m 1 x Wąż uszczelniający 3,5 m 1 x Zawór do napełniania do węża uszczelniającego 1 x Wąż napełniający do węża uszczelniającego 1 x Reduktor butlowy 200/300 bar 1 x Płyta uszczelniająca NBR 150 x 210 mm 1 x Płyta uszczelniająca EPDM 150 x 210 mm 1 x Płyta uszczelniająca FKM 150 x 210 mm 1 x Zawór odpowietrzający do węża uszczelniającego 1 x Waliza transportowa 600 x 400 x183 mm Uszczelnianie wycieków Wiesz, że węże uszczelniające możesz stosować w środowisku zagrożonym wybuchem? Ich właściwości przewodzące ładunki elektryczne nieprzerwanie na całej swej długości i styki do zamocowania uziemienia minimalizują niebezpieczeństwo powstania iskry elektrycznej i zapłonu w przypadku wycieku substancji łatwopalnych. Więcej na 8 Ratownictwo chemiczne

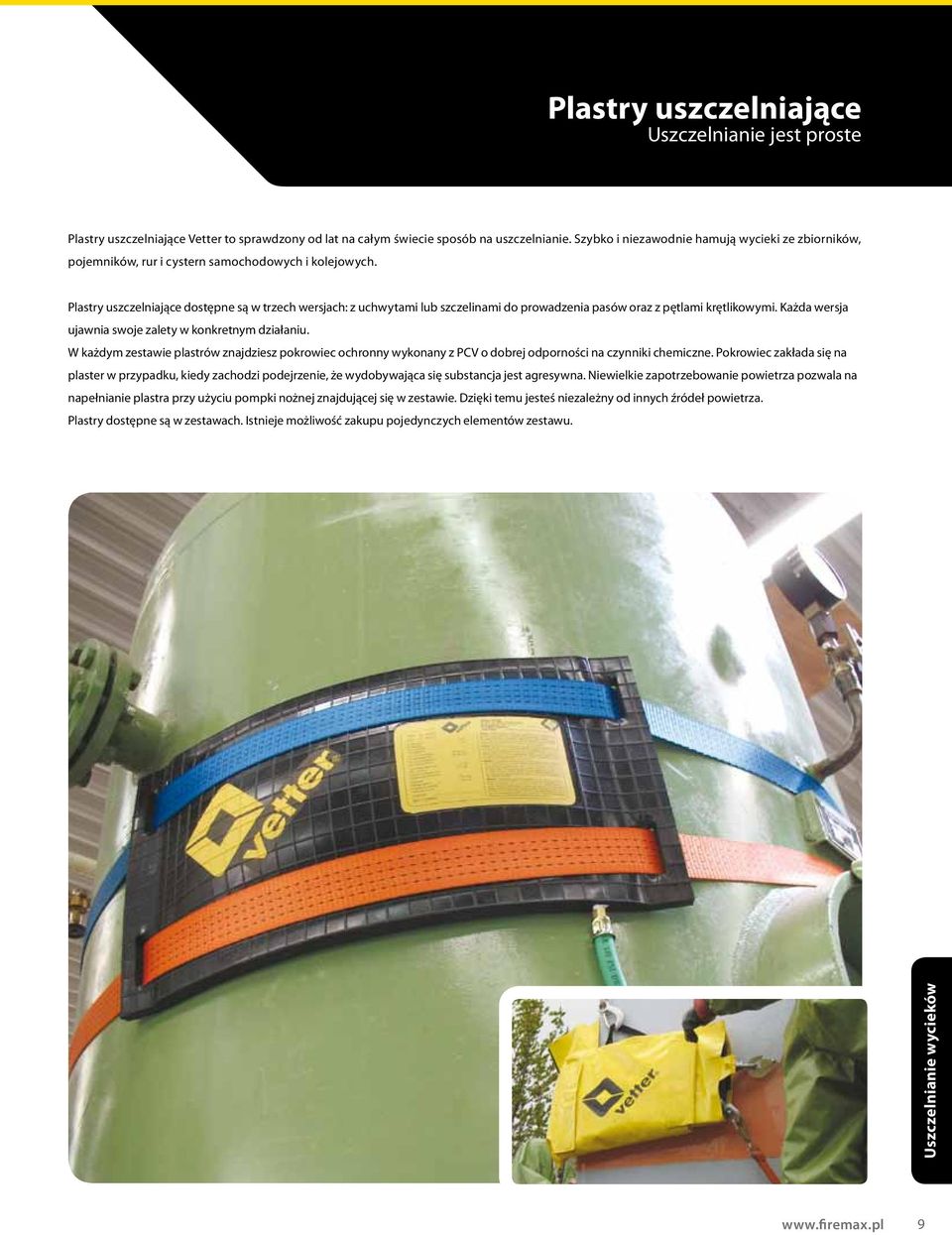

9 Plastry uszczelniające Uszczelnianie jest proste Plastry uszczelniające Vetter to sprawdzony od lat na całym świecie sposób na uszczelnianie. Szybko i niezawodnie hamują wycieki ze zbiorników, pojemników, rur i cystern samochodowych i kolejowych. Plastry uszczelniające dostępne są w trzech wersjach: z uchwytami lub szczelinami do prowadzenia pasów oraz z pętlami krętlikowymi. Każda wersja ujawnia swoje zalety w konkretnym działaniu. W każdym zestawie plastrów znajdziesz pokrowiec ochronny wykonany z PCV o dobrej odporności na czynniki chemiczne. Pokrowiec zakłada się na plaster w przypadku, kiedy zachodzi podejrzenie, że wydobywająca się substancja jest agresywna. Niewielkie zapotrzebowanie powietrza pozwala na napełnianie plastra przy użyciu pompki nożnej znajdującej się w zestawie. Dzięki temu jesteś niezależny od innych źródeł powietrza. Plastry dostępne są w zestawach. Istnieje możliwość zakupu pojedynczych elementów zestawu. Uszczelnianie wycieków 9

10 Zastosowanie: Zalety uchwytów do prowadzenia pasów (B): Uchwyty są zintegrowane z pokrowcem ochronnym Łatwe prowadzenie pasów napinających Uchwyty są ruchome, można je ustwić pod kątem 45 o Jednostki straży pożarnej, zakłady przemysłowe i chemiczne Uszczelnianie wszelkiego rodzaju wycieków Do zastosowania na zbiornikach, pojemnikach, rurach, cysternach samochodowych i kolejowych Zalety: Maksymalna powierzchnia uszczelniania 86x57 cm Chroniona patentem, wzmocniona, nierozciągliwa płyta zewnętrzna Cała siła dociskająca skoncentrowana na obszarze wycieku Metalowe płyty zapewniające równomierne rozłożenie naprężenia na całej szerokości plastra (dotyczy zestawów z uchwytami na pasy) Niewielkie zapotrzebowanie powietrza Płaska konstrukcja umożliwiająca zastosowanie plastrów w niewielkiej przestrzeni Maksymalne ciśnienie zwrotne 9 bar (90mH 2 O) Zalety szczelin do prowadzenia pasów (S): Plastry nie posiadają elementów metalowych Wyeliminowane jest niebezpieczeństwo iskrzenia pasy napinające prowadzone przez szczeliny wewnątrz plastra Pasy napinające dociskają plaster, ściśle przylegając do miejsca nieszczelności Uszczelnianie wycieków Gwarancja jakości i bezpieczeństwa: Gładka powierzchnia uszczelniająca i ryflowana powierzchnia zewnętrzna zapewniające łatwe rozróżnienie strony uszczelniającej plastra nawet w ciemności Właściwości antystatyczne i samogasnące Konstrukcja pasów napinających umożliwiająca stopniowe zwalnianie naprężenia podczas luzowania pasów Kontrola końcowa Tabliczka znamionowa Pętle krętlikowe (W): Pasy napinające można mocować pod różnym kątem 90 o Łatwość pozycjonowania Do zastosowania w niewielkiej przestrzeni 10 Ratownictwo chemiczne

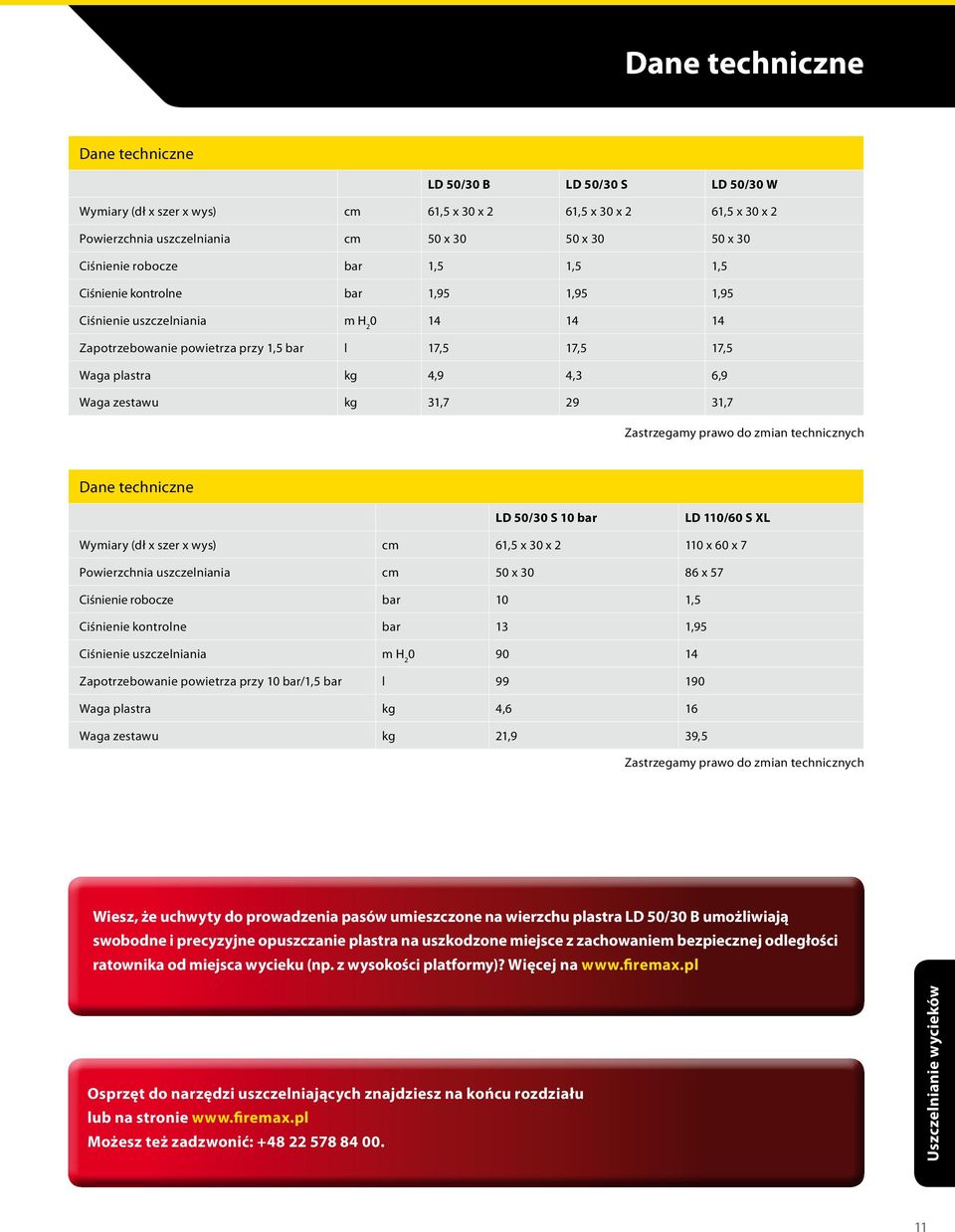

11 Dane techniczne Dane techniczne LD 50/30 B LD 50/30 S LD 50/30 W Wymiary (dł x szer x wys) cm 61,5 x 30 x 2 61,5 x 30 x 2 61,5 x 30 x 2 Powierzchnia uszczelniania cm 50 x x x 30 Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie uszczelniania m H Zapotrzebowanie powietrza przy 1,5 bar l 17,5 17,5 17,5 Waga plastra kg 4,9 4,3 6,9 Waga zestawu kg 31, ,7 Zastrzegamy prawo do zmian technicznych Dane techniczne LD 50/30 S 10 bar LD 110/60 S XL Wymiary (dł x szer x wys) cm 61,5 x 30 x x 60 x 7 Powierzchnia uszczelniania cm 50 x x 57 Ciśnienie robocze bar 10 1,5 Ciśnienie kontrolne bar 13 1,95 Ciśnienie uszczelniania m H Zapotrzebowanie powietrza przy 10 bar/1,5 bar l Waga plastra kg 4,6 16 Waga zestawu kg 21,9 39,5 Zastrzegamy prawo do zmian technicznych Wiesz, że uchwyty do prowadzenia pasów umieszczone na wierzchu plastra LD 50/30 B umożliwiają swobodne i precyzyjne opuszczanie plastra na uszkodzone miejsce z zachowaniem bezpiecznej odległości ratownika od miejsca wycieku (np. z wysokości platformy)? Więcej na Osprzęt do narzędzi uszczelniających znajdziesz na końcu rozdziału lub na stronie Możesz też zadzwonić: Uszczelnianie wycieków 11

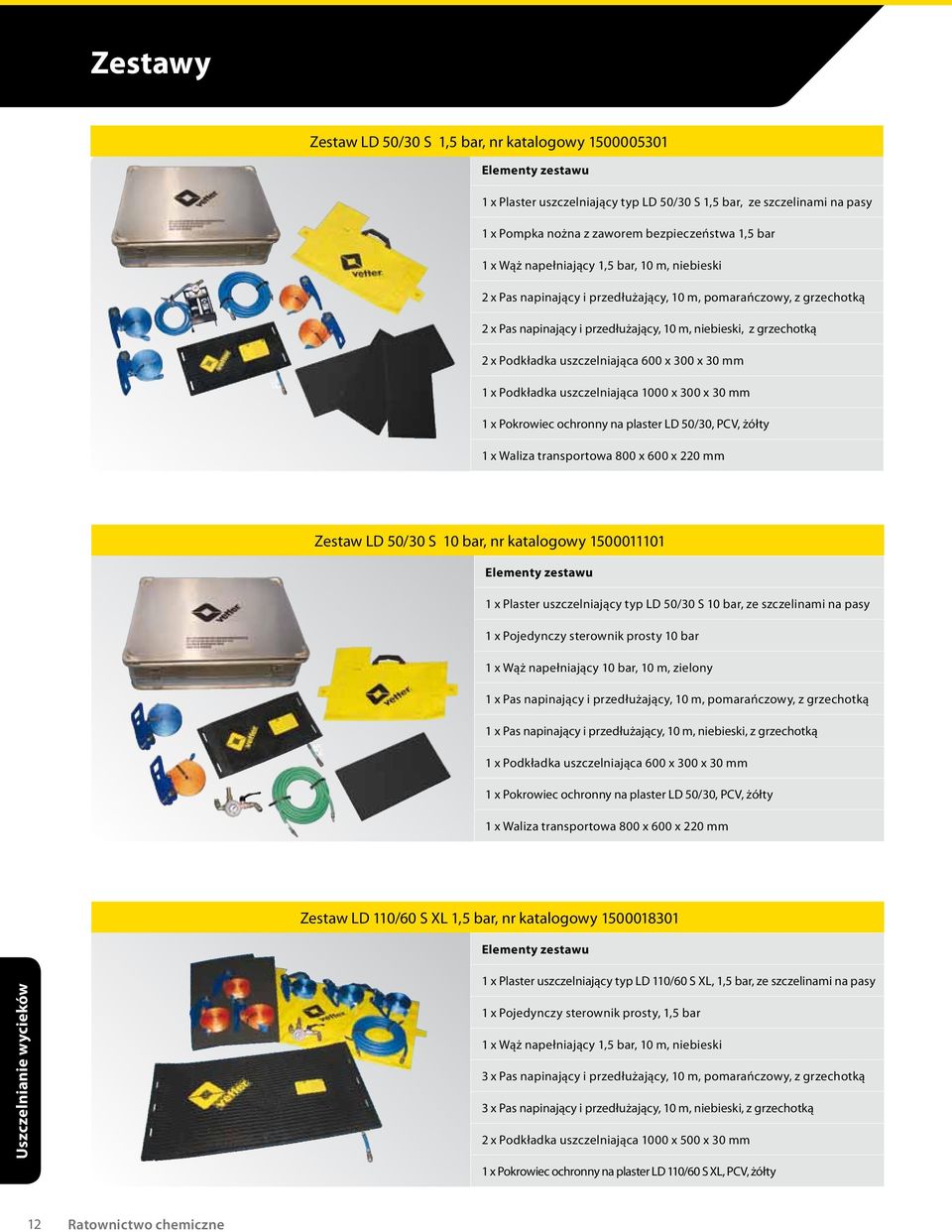

12 Zestawy Zestaw LD 50/30 S 1,5 bar, nr katalogowy Elementy zestawu 1 x Plaster uszczelniający typ LD 50/30 S 1,5 bar, ze szczelinami na pasy 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż napełniający 1,5 bar, 10 m, niebieski 2 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 2 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 2 x Podkładka uszczelniająca 600 x 300 x 30 mm 1 x Podkładka uszczelniająca 1000 x 300 x 30 mm 1 x Pokrowiec ochronny na plaster LD 50/30, PCV, żółty 1 x Waliza transportowa 800 x 600 x 220 mm Zestaw LD 50/30 S 10 bar, nr katalogowy Elementy zestawu 1 x Plaster uszczelniający typ LD 50/30 S 10 bar, ze szczelinami na pasy 1 x Pojedynczy sterownik prosty 10 bar 1 x Wąż napełniający 10 bar, 10 m, zielony 1 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 1 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 1 x Podkładka uszczelniająca 600 x 300 x 30 mm 1 x Pokrowiec ochronny na plaster LD 50/30, PCV, żółty 1 x Waliza transportowa 800 x 600 x 220 mm Zestaw LD 110/60 S XL 1,5 bar, nr katalogowy Elementy zestawu Uszczelnianie wycieków 1 x Plaster uszczelniający typ LD 110/60 S XL, 1,5 bar, ze szczelinami na pasy 1 x Pojedynczy sterownik prosty, 1,5 bar 1 x Wąż napełniający 1,5 bar, 10 m, niebieski 3 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 3 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 2 x Podkładka uszczelniająca 1000 x 500 x 30 mm 1 x Pokrowiec ochronny na plaster LD 110/60 S XL, PCV, żółty 12 Ratownictwo chemiczne

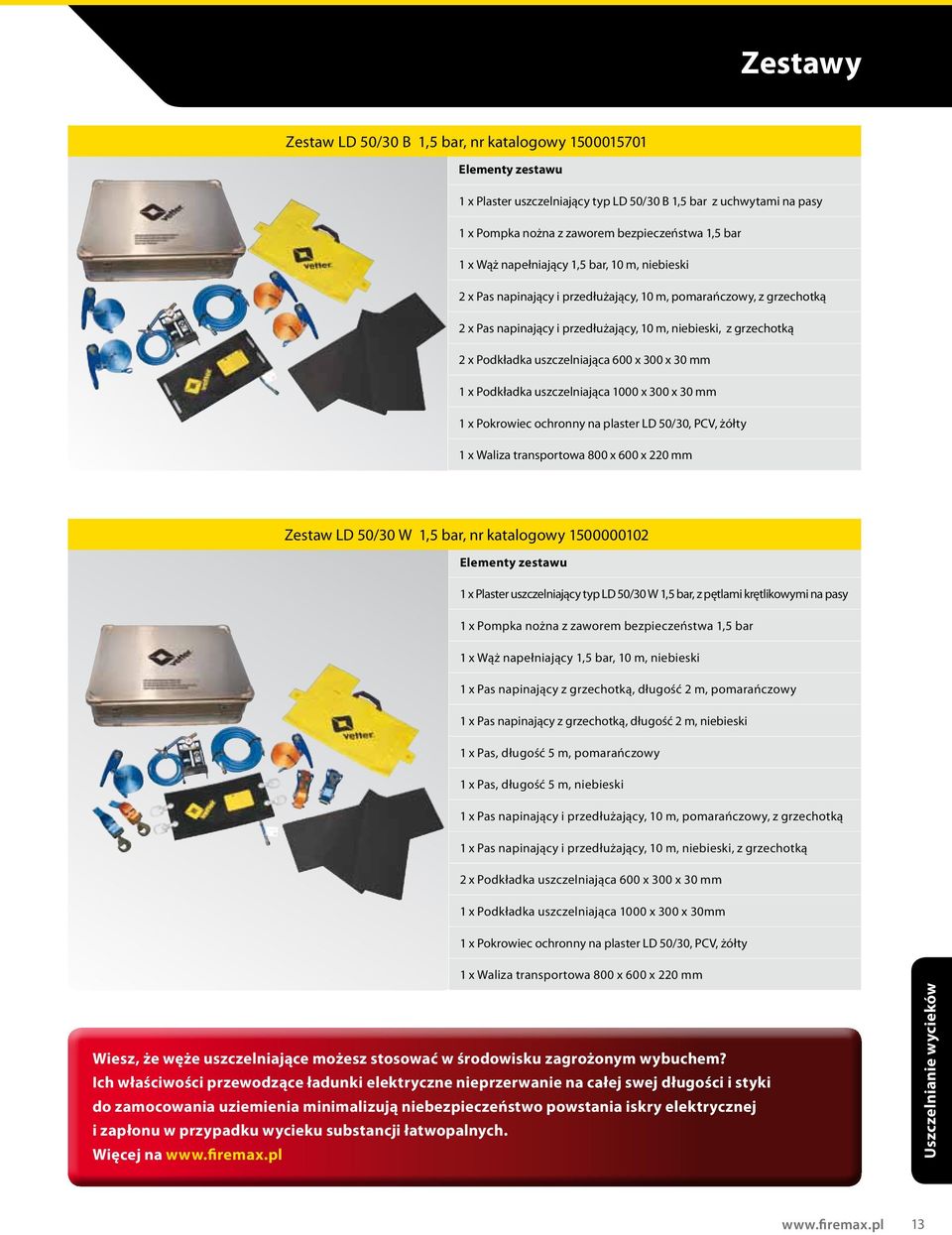

13 Zestawy Zestaw LD 50/30 B 1,5 bar, nr katalogowy Elementy zestawu 1 x Plaster uszczelniający typ LD 50/30 B 1,5 bar z uchwytami na pasy 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż napełniający 1,5 bar, 10 m, niebieski 2 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 2 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 2 x Podkładka uszczelniająca 600 x 300 x 30 mm 1 x Podkładka uszczelniająca 1000 x 300 x 30 mm 1 x Pokrowiec ochronny na plaster LD 50/30, PCV, żółty 1 x Waliza transportowa 800 x 600 x 220 mm Zestaw LD 50/30 W 1,5 bar, nr katalogowy Elementy zestawu 1 x Plaster uszczelniający typ LD 50/30 W 1,5 bar, z pętlami krętlikowymi na pasy 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż napełniający 1,5 bar, 10 m, niebieski 1 x Pas napinający z grzechotką, długość 2 m, pomarańczowy 1 x Pas napinający z grzechotką, długość 2 m, niebieski 1 x Pas, długość 5 m, pomarańczowy 1 x Pas, długość 5 m, niebieski 1 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 1 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 2 x Podkładka uszczelniająca 600 x 300 x 30 mm 1 x Podkładka uszczelniająca 1000 x 300 x 30mm 1 x Pokrowiec ochronny na plaster LD 50/30, PCV, żółty 1 x Waliza transportowa 800 x 600 x 220 mm Wiesz, że węże uszczelniające możesz stosować w środowisku zagrożonym wybuchem? Ich właściwości przewodzące ładunki elektryczne nieprzerwanie na całej swej długości i styki do zamocowania uziemienia minimalizują niebezpieczeństwo powstania iskry elektrycznej i zapłonu w przypadku wycieku substancji łatwopalnych. Więcej na Uszczelnianie wycieków 13

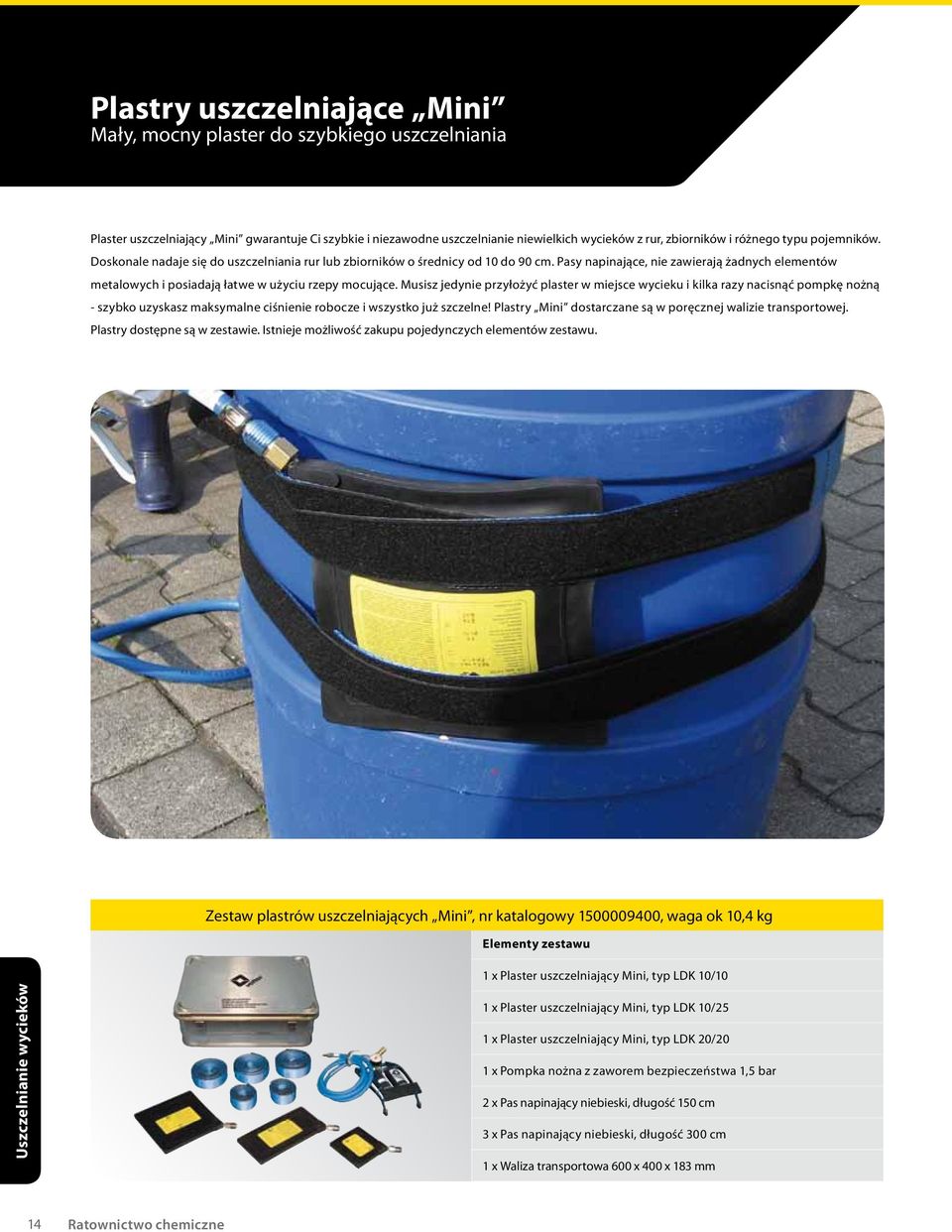

14 Plastry uszczelniające Mini Mały, mocny plaster do szybkiego uszczelniania Plaster uszczelniający Mini gwarantuje Ci szybkie i niezawodne uszczelnianie niewielkich wycieków z rur, zbiorników i różnego typu pojemników. Doskonale nadaje się do uszczelniania rur lub zbiorników o średnicy od 10 do 90 cm. Pasy napinające, nie zawierają żadnych elementów metalowych i posiadają łatwe w użyciu rzepy mocujące. Musisz jedynie przyłożyć plaster w miejsce wycieku i kilka razy nacisnąć pompkę nożną - szybko uzyskasz maksymalne ciśnienie robocze i wszystko już szczelne! Plastry Mini dostarczane są w poręcznej walizie transportowej. Plastry dostępne są w zestawie. Istnieje możliwość zakupu pojedynczych elementów zestawu. Zestaw plastrów uszczelniających Mini, nr katalogowy , waga ok 10,4 kg Elementy zestawu 1 x Plaster uszczelniający Mini, typ LDK 10/10 Uszczelnianie wycieków 1 x Plaster uszczelniający Mini, typ LDK 10/25 1 x Plaster uszczelniający Mini, typ LDK 20/20 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 2 x Pas napinający niebieski, długość 150 cm 3 x Pas napinający niebieski, długość 300 cm 1 x Waliza transportowa 600 x 400 x 183 mm 14 Ratownictwo chemiczne

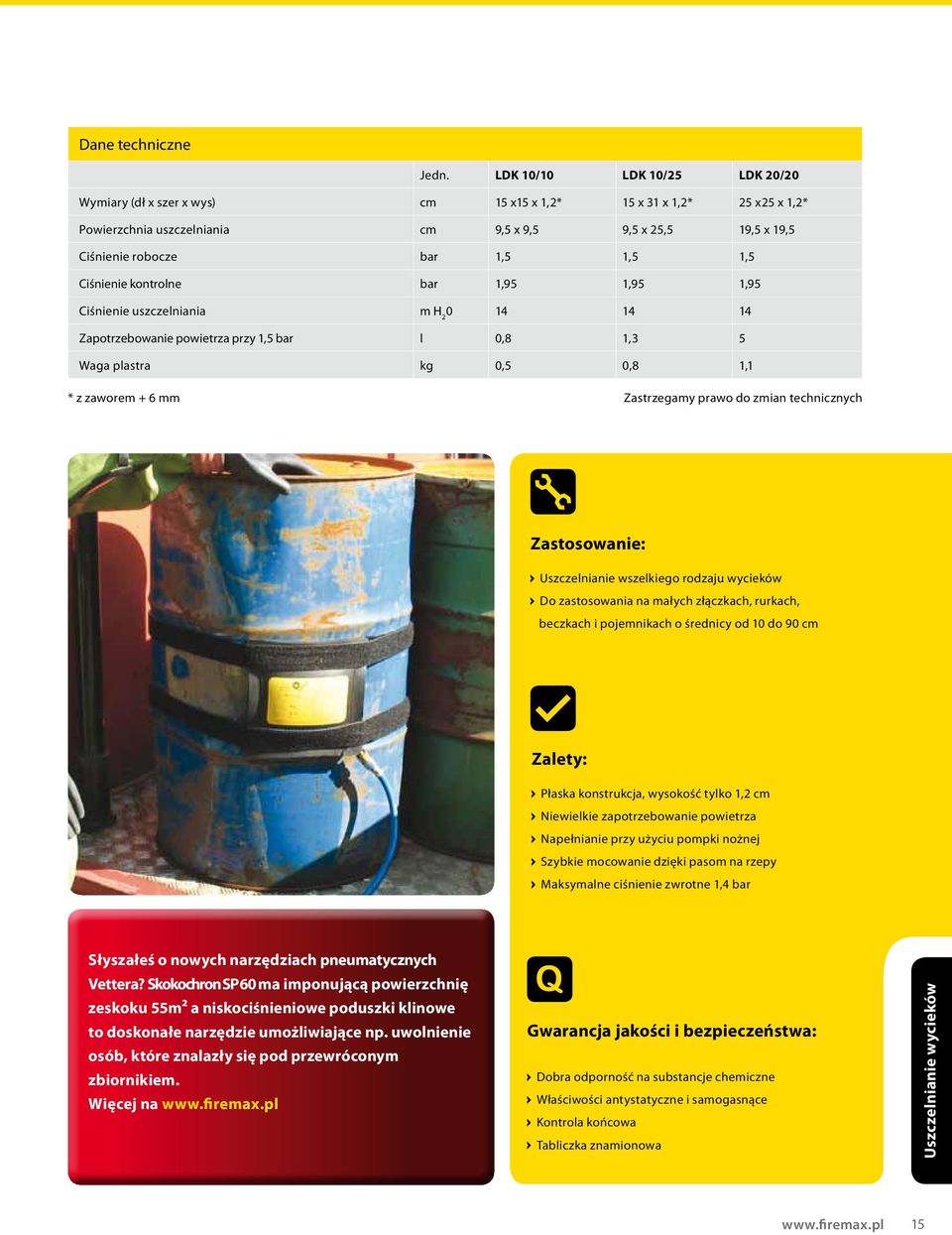

15 Dane techniczne Jedn. LDK 10/10 LDK 10/25 LDK 20/20 Wymiary (dł x szer x wys) cm 15 x15 x 1,2* 15 x 31 x 1,2* 25 x25 x 1,2* Powierzchnia uszczelniania cm 9,5 x 9,5 9,5 x 25,5 19,5 x 19,5 Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie uszczelniania m H Zapotrzebowanie powietrza przy 1,5 bar l 0,8 1,3 5 Waga plastra kg 0,5 0,8 1,1 * z zaworem + 6 mm Zastrzegamy prawo do zmian technicznych Zastosowanie: Uszczelnianie wszelkiego rodzaju wycieków Do zastosowania na małych złączkach, rurkach, beczkach i pojemnikach o średnicy od 10 do 90 cm Zalety: Płaska konstrukcja, wysokość tylko 1,2 cm Niewielkie zapotrzebowanie powietrza Napełnianie przy użyciu pompki nożnej Szybkie mocowanie dzięki pasom na rzepy Maksymalne ciśnienie zwrotne 1,4 bar Słyszałeś o nowych narzędziach pneumatycznych Vettera? Skokochron SP 60 ma imponującą powierzchnię zeskoku 55m² a niskociśnieniowe poduszki klinowe to doskonałe narzędzie umożliwiające np. uwolnienie osób, które znalazły się pod przewróconym zbiornikiem. Więcej na Gwarancja jakości i bezpieczeństwa: Dobra odporność na substancje chemiczne Właściwości antystatyczne i samogasnące Kontrola końcowa Tabliczka znamionowa Uszczelnianie wycieków 15

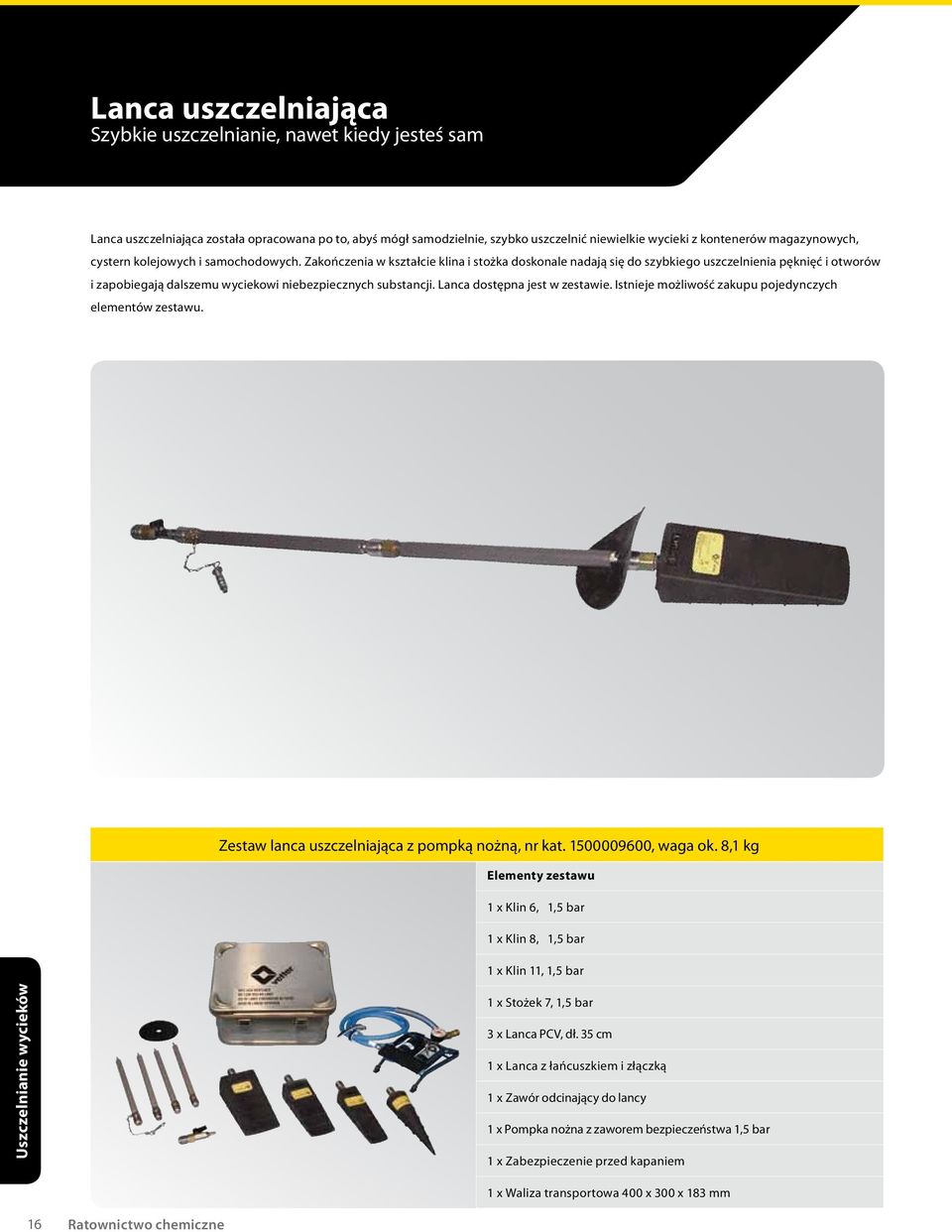

16 Lanca uszczelniająca Szybkie uszczelnianie, nawet kiedy jesteś sam Lanca uszczelniająca została opracowana po to, abyś mógł samodzielnie, szybko uszczelnić niewielkie wycieki z kontenerów magazynowych, cystern kolejowych i samochodowych. Zakończenia w kształcie klina i stożka doskonale nadają się do szybkiego uszczelnienia pęknięć i otworów i zapobiegają dalszemu wyciekowi niebezpiecznych substancji. Lanca dostępna jest w zestawie. Istnieje możliwość zakupu pojedynczych elementów zestawu. Zestaw lanca uszczelniająca z pompką nożną, nr kat , waga ok. 8,1 kg Elementy zestawu 1 x Klin 6, 1,5 bar 1 x Klin 8, 1,5 bar 1 x Klin 11, 1,5 bar Uszczelnianie wycieków 1 x Stożek 7, 1,5 bar 3 x Lanca PCV, dł. 35 cm 1 x Lanca z łańcuszkiem i złączką 1 x Zawór odcinający do lancy 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Zabezpieczenie przed kapaniem 1 x Waliza transportowa 400 x 300 x 183 mm 16 Ratownictwo chemiczne

17 Dane techniczne Jedn. Klin 6 Klin 8 Klin 11 Stożek 7 Wymiary (dł.* x szer. x wys.) cm 23 x 6 x 5 23 x 8 x 5,5 23 x 11 x 7 23 x Ø 7 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 1,95 Zapotrzebowanie powietrza przy 1,5 bar l 1,5 3,5 7,8 3 Waga kg 0,2 0,3 0,4 0,2 * długość ze złączką + 6 cm Zastrzegamy prawo do zmian technicznych Zastosowanie: Uszczelnianie pęknięć o długości od 15 do 60 mm Uszczelnianie otworów o długości od 30 do 90 mm Zalety: Jednoosobowa obsługa Szybkie uszczelnianie Niewielkie zapotrzebowanie powietrza max (7,8 l) Napełnianie przy użyciu pompki nożnej Antypoślizgowa powierzchnia (poprzeczne profile) na stożkach i klinach Niewielka waga zestawu (8,1 kg) Gwarancja jakości i bezpieczeństwa: Długość lancy (140 cm) zapewnia ratownikowi bezpieczną odległość od miejsca wycieku Zawór odcinający zabezpiecza przed redukcją ciśnienia i ujściem powietrza Kontrola końcowa Tabliczka znamionowa Uszczelnianie wycieków 17

18 Bandaże uszczelniające Szybkie i łatwe uszczelnianie Bandaże uszczelniające to szybkie i nieskomplikowane rozwiązanie pomocne przy uszczelnianiu wycieku substancji niebezpiecznej z instalacji rurowej. Bandaże służą do uszczelniania wycieków z rur i okrągłych zbiorników. Możesz nimi też uszczelniać pęknięcia wzdłużne bandaż należy umieścić na pęknięciu, na całej jego długości, docisnąć kantówką i zamocować pasami. Bandaże oferowane są pojedynczo. Bandaż LB 5-20 i LB cm szerokości Bandaż LB 5-20 XL 38 cm szerokości Uszczelnianie wycieków 18 Ratownictwo chemiczne

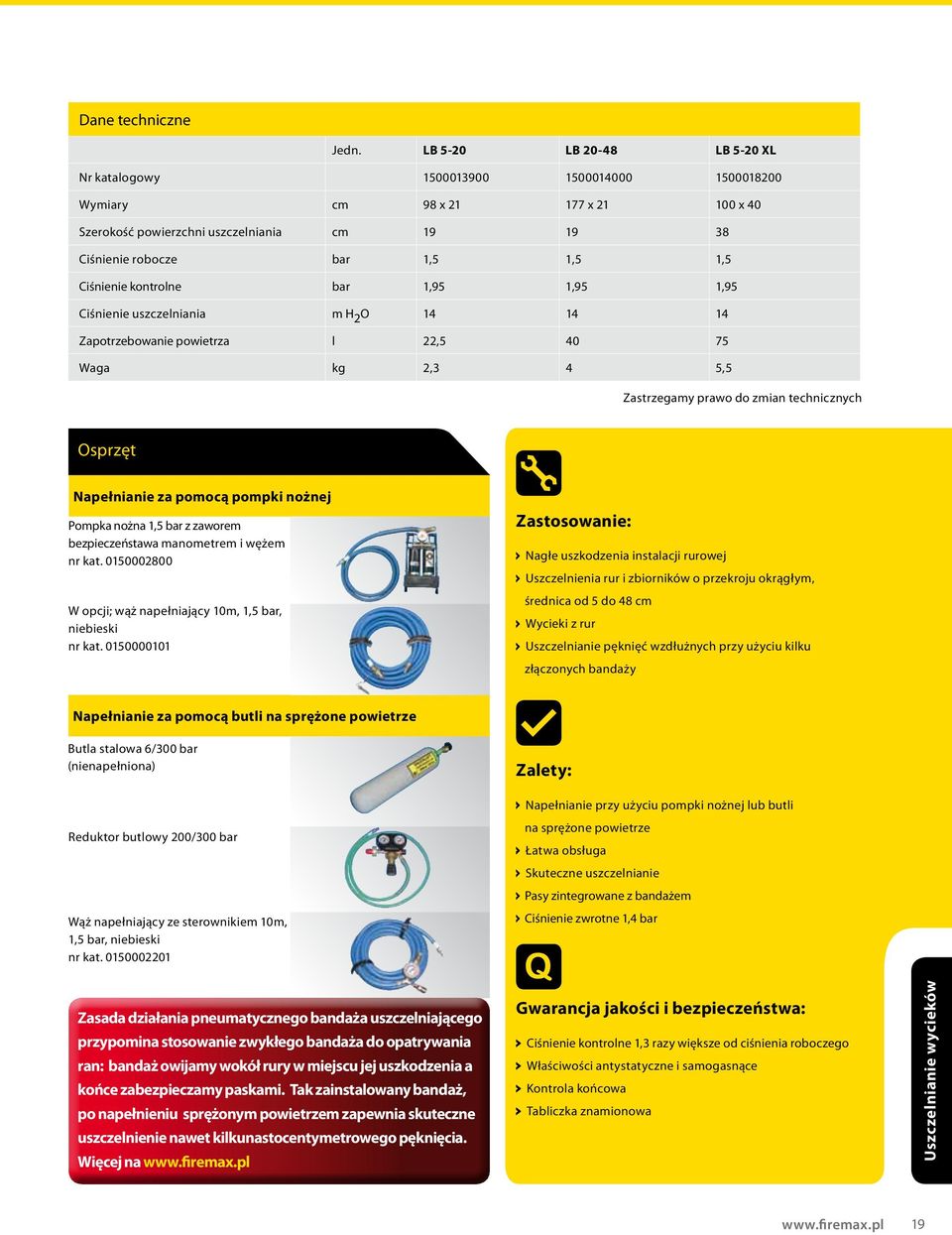

19 Dane techniczne Jedn. LB 5-20 LB LB 5-20 XL Nr katalogowy Wymiary cm 98 x x x 40 Szerokość powierzchni uszczelniania cm Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie uszczelniania m H 2 O Zapotrzebowanie powietrza l 22, Waga kg 2,3 4 5,5 Zastrzegamy prawo do zmian technicznych Osprzęt Napełnianie za pomocą pompki nożnej Pompka nożna 1,5 bar z zaworem bezpieczeństawa manometrem i wężem nr kat W opcji; wąż napełniający 10m, 1,5 bar, niebieski nr kat Zastosowanie: Nagłe uszkodzenia instalacji rurowej Uszczelnienia rur i zbiorników o przekroju okrągłym, średnica od 5 do 48 cm Wycieki z rur Uszczelnianie pęknięć wzdłużnych przy użyciu kilku złączonych bandaży Napełnianie za pomocą butli na sprężone powietrze Butla stalowa 6/300 bar (nienapełniona) Reduktor butlowy 200/300 bar Wąż napełniający ze sterownikiem 10m, 1,5 bar, niebieski nr kat Zalety: Napełnianie przy użyciu pompki nożnej lub butli na sprężone powietrze Łatwa obsługa Skuteczne uszczelnianie Pasy zintegrowane z bandażem Ciśnienie zwrotne 1,4 bar Zasada działania pneumatycznego bandaża uszczelniającego przypomina stosowanie zwykłego bandaża do opatrywania ran: bandaż owijamy wokół rury w miejscu jej uszkodzenia a końce zabezpieczamy paskami. Tak zainstalowany bandaż, po napełnieniu sprężonym powietrzem zapewnia skuteczne uszczelnienie nawet kilkunastocentymetrowego pęknięcia. Więcej na Gwarancja jakości i bezpieczeństwa: Ciśnienie kontrolne 1,3 razy większe od ciśnienia roboczego Właściwości antystatyczne i samogasnące Kontrola końcowa Tabliczka znamionowa Uszczelnianie wycieków 19

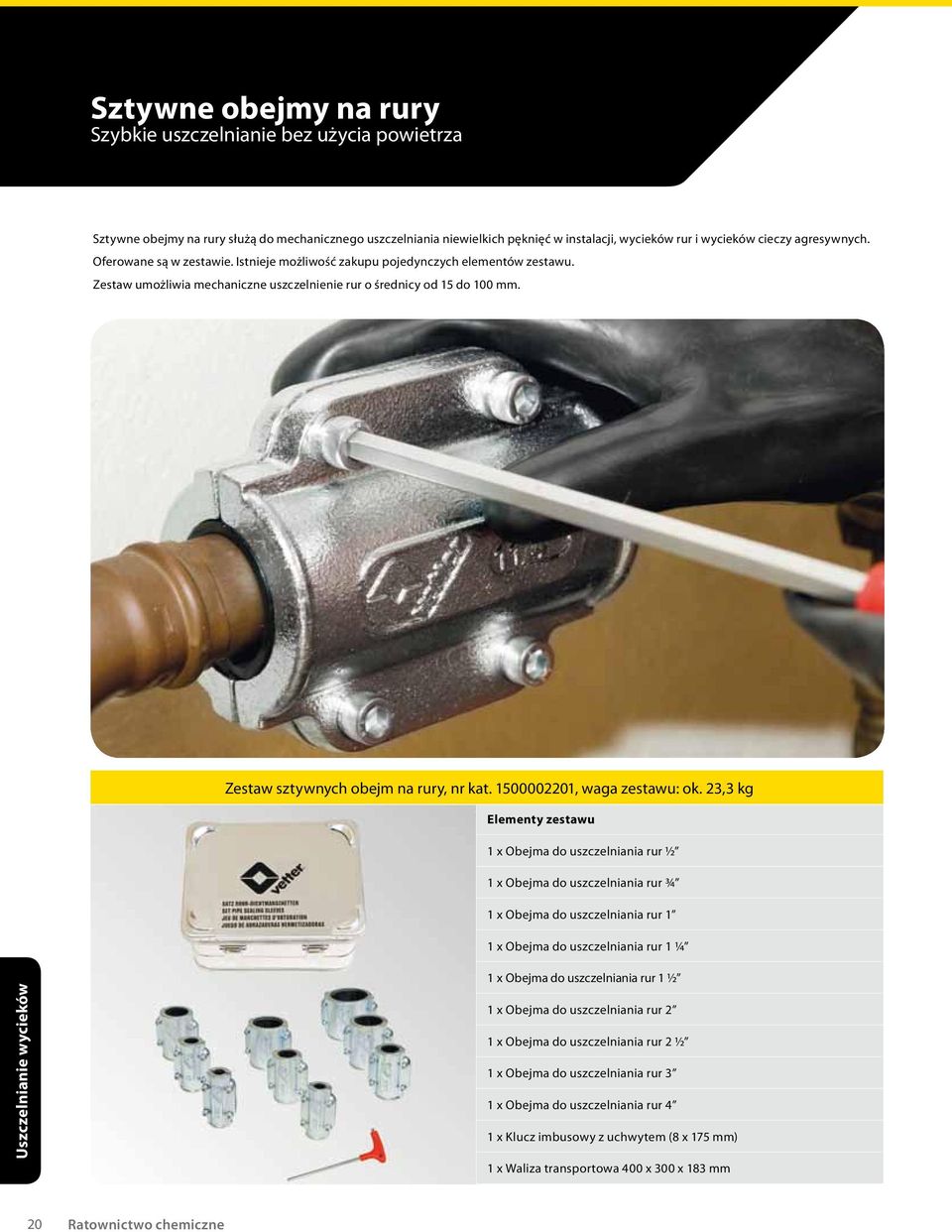

20 Sztywne obejmy na rury Szybkie uszczelnianie bez użycia powietrza Sztywne obejmy na rury służą do mechanicznego uszczelniania niewielkich pęknięć w instalacji, wycieków rur i wycieków cieczy agresywnych. Oferowane są w zestawie. Istnieje możliwość zakupu pojedynczych elementów zestawu. Zestaw umożliwia mechaniczne uszczelnienie rur o średnicy od 15 do 100 mm. Zestaw sztywnych obejm na rury, nr kat , waga zestawu: ok. 23,3 kg Elementy zestawu 1 x Obejma do uszczelniania rur ½ 1 x Obejma do uszczelniania rur ¾ 1 x Obejma do uszczelniania rur 1 1 x Obejma do uszczelniania rur 1 ¼ Uszczelnianie wycieków 1 x Obejma do uszczelniania rur 1 ½ 1 x Obejma do uszczelniania rur 2 1 x Obejma do uszczelniania rur 2 ½ 1 x Obejma do uszczelniania rur 3 1 x Obejma do uszczelniania rur 4 1 x Klucz imbusowy z uchwytem (8 x 175 mm) 1 x Waliza transportowa 400 x 300 x 183 mm 20 Ratownictwo chemiczne

21 Dane techniczne Jedn. ½ ¾ 1 1 ¼ 1 ½ Wielkość dla średnicy rury Ø/mm 15/21,3 20/26,9 25/33,7 32/42,4 40/48,3 Wymiary (dł. x szer. x wys.) mm 140 x 82 x x 88 x x 95 x x 107 x x 114 x 52 Waga kg 1,5 1,6 1,9 2,2 2,3 Zastrzegamy prawo do zmian technicznych Dane techniczne Jedn. 2 2 ½ 3 4 Wielkość dla średnicy rury Ø/mm 50/60,3 65/76,1 80/88,9 100/114,3 Wymiary (dł. x szer. x wys.) mm 140 x 127 x x 146 x x 163 x x 214 x 142 Waga kg 2,5 3,4 3,4 4,5 Zastrzegamy prawo do zmian technicznych Jak działa sztywna obejma na rury: Wewnętrzną uszczelkę obejmy przyłóż obok wycieku Na nią połóż obejmę Przykręć śrubami na tyle, aby obejma dała się przesunąć na uszkodzone miejsce Dokręć imbusem i masz wszystko szczelne! Zastosowanie: Uszczelnianie niewielkich pęknięć w instalacji Uszczelnianie wycieków z rur, także o małych średnicach Uszczelnianie wycieków cieczy agresywnych Zalety: Długotrwała odporność na temperaturę do 80 C Ocynkowana powierzchnia Łatwa obsługa Poręczna waliza transportowa Uszczelnia rury o niewielkiej średnicy ½ Odporna na dzłanie cieczy agresywnych, może pozostać przez dłuższy czas na rurze Wiesz, że przy pomocy zestawu sztywnych obejm uszczelnisz najczęściej występujące średnice rur? Korpus każdej obejmy zbudowany jest z 2 metalowych części skręcanych ze sobą za pomocą śrub a wewnątrz znajduje się gumowa wkładka służąca jako uszczelnienie. Więcej na Gwarancja jakości i bezpieczeństwa: Odporny na temperaturę (do 80 0 C) i ciecze agresywne Można stosować przy ciśnieniu zwrotnym do 16 bar (woda) Kontrola końcowa Uszczelnianie wycieków 21

22 Pasta uszczelniająca Idealna pierwsza pomoc Pasta doskonale nadaje się do uszczelniania wycieków w trudnodostępnych miejscach, na zaworach i flanszach, w instalacjach, w których płyną substancje chemiczne lub petrochemiczne, takie jak olej, benzyna, węglowodory, ługi, kwasy, rozpuszczalniki bądź środki czyszczące. Nie można nią uszczelniać wycieków wody, ponieważ pasta rozpuszcza się w wodzie. W przypadku wycieku substancji agresywnych należy nałożyć kilka warstw. Pasta oferowana jest w pojedynczych opakowaniach lub w zestawie 8 opakowań (każde po 500 ml, czyli ok. 600 g). Zastosowanie: Do uszczelniania wycieków w trudnodostępnych miejscach Do uszczelniania wycieków z instalacji, którą płyną substancje niebezpieczne Zalety: Szybkie i łatwe zastosowanie Można stosować przy ujemnych temperaturach powietrza Wytrzymuje ciśnienie zwrotne do 0,4 bar Można nakładać na powierzchnie skorodowane, tłuste i brudne Długi okres przechowywania (do wyschniętej wystarczy dodać odrobinę wody aby znów uzyskać konsystencję pasty) Zestaw pasta uszczelniająca (8 opakowań), nr kat Uszczelnianie wycieków Gwarancja jakości i bezpieczeństwa: Nietoksyczna Niepalna 22 Ratownictwo chemiczne

23 Uszczelnianie i kontrolowane odprowadzanie wycieków Uszczelnianie wycieków

24 Plaster z komorą drenażową Uszczelnianie i kontrolowane odprowadzanie cieczy niebezpiecznych Plaster uszczelniający z komorą drenażową umożliwia Ci niezawodne uszczelnienie wycieku i kontrolowane odprowadzenie substancji niebezpiecznych. Napełnia się go wyłącznie sprężonym powietrzem. Substancje niebezpieczne gromadzone się w komorze drenażowej a odprowadzenie następuje poprzez kwasoodporny wąż odprowadzający. Plaster dostępny jest w zestawie. Istnieje możliwość zakupu pojedynczych elementów zestawu. Uszczelnianie wycieków 24 Ratownictwo chemiczne

25 Zestaw DLD 50/30 1,5 bar, nr katalogowy , waga zastawu: ok. 31,9 kg Elementy zestawu 1 x Plaster uszczelniający typ DLD 50/30 1,5 bar 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż napełniający 1,5 bar, 10 m, niebieski 2 x Pas napinający i przedłużający, 10 m, pomarańczowy, z grzechotką 2 x Pas napinający i przedłużający, 10 m, niebieski, z grzechotką 1 x Zawór odcinający, typ D, stal szlachetna 1 x Wąż odprowadzający 5 m ze złączem odsysającym Storz D 1 x Waliza transportowa 800 x 600 x 220 mm Komora drenażowa Zastosowanie: Uszczelnianie wycieków i kontrolowane odprowadzanie cieczy dzięki komorze drenażowej Uszczelnianie i drenaż cystern samochodowych, kolejowych, zbiorników, pojemników, rur Zalety: Dane techniczne DLD 50/30 Niewielkie zapotrzebowanie powietrza Zestaw w poręcznej walizie transportowej Powierzchnia uszczelnienia 50 x 30 cm Wymiary (dł. x szer. x wys.) cm 62 x 30 x 6 Powierzchnia uszczelniania cm 50 x 30 Wymiary komory drenażowej cm 40 x 20 x 3,5 Ciśnienie robocze bar 1,5 Ciśnienie kontrolne bar 1,95 Ciśnienie uszczelniania mh 2 O 10 Zapotrzebowanie powietrza przy 1,5 bar l 2,8 Waga kg 8,2 Zastrzegamy prawo do zmian technicznych Gwarancja jakości i bezpieczeństwa: Manometr do stałej kontroli podciśnienia Wąż drenażowy kwasoodporny z zaworem odcinającym Kontrola końcowa Tabliczka znamionowa Uszczelnianie wycieków 25

26 Podciśnieniowy plaster uszczelniający Uszczelnianie bez pasów mocujących Podciśnieniowy plaster uszczelniający to proste rozwiązanie, kiedy musisz uszczelnić wyciek na gładkiej i dużej powierzchni. Okrągła powierzchnia robocza DLD 50VAC została podzielona na strefy. Strefa zewnętrzna jest przyssawką, która czerpie podciśnienie ze specjalnego sterownika i odpowiada za przyleganie plastra do ścianek zbiornika. Strefa wewnętrzna to komora drenażowa, w której gromadzi się wyciekająca ciecz. Komorę drenażową można poprzez węże odprowadzające w sposób kontrolowany opróżnić i skierować ciecz do zbiorników przejściowych Plaster dostępny jest w zestawie. Istnieje możliwość zakupu pojedynczych elementów. Uszczelnianie wycieków Zestaw DLD 50 VAC, nr katalogowy , waga 15,5 kg Elementy zestawu 1 x Plaster podciśnieniowy typ DLD 50 VAC 1 x Wąż odprowadzający kwasoodporny, 5 m, złączka V4A 1 x Zawór odcinający typ D, stal szlachetna 1 x Waliza transportowa 800 x 600 x 220 mm 26 Ratownictwo chemiczne Zastrzegamy prawo do zmian technicznych

27 Dane techniczne Jedn. DLD 50 VAC Wymiar plastra cm Ø 50 Wymiar komory drenażowej cm Ø 20 Ciśnienie robocze wytwarzania próżni bar 6 Podciśnienie bar 0,45 Zapotrzebowanie powietrza l/min 200 Waga plastra kg 5,2 Zastrzegamy prawo do zmian technicznych Małe nierówności na powierzchni zbiornika nie stanowią problemu Zastosowanie: Uszczelniane wycieków Kontrolowane odprowadzanie niebezpiecznych substancji Uszczelnianie i drenaż cystern i zbiorników Uszczelnianie i drenaż bardzo dużych pojemników Uszczelnianie i drenaż cystern samochodowych Zalety: Doskonałe przyleganie i uszczelnianie, bez pasów mocujących Okrągły kształt gwarantuje równomierny i szybki odpływ odprowadzanej cieczy Można stosować na gładkich, dużych powierzchniach Zawory i metalowy osprzęt ze stali szlachetnej Gwarancja jakości i bezpieczeństwa: Manometr do stałej kontroli podciśnienia Bardzo dobra odporność chemiczna Wąż drenażowy kwasoodporny z zaworem odcinającym ze stali szlachetnej Kontrola końcowa Tabliczka znamionowa Uszczelnianie wycieków 27

28 Bandaż do uszczelniania flansz Niezawodne uszczelnianie, kontrolowane odprowadzanie cieczy Flansza to problematyczny odcinek rury, wyciek w tym miejscu trudno jest uszczelnić plastrem. Bandaż do uszczelniania flansz nie tylko skutecznie uszczelnia taki wyciek, ale też umożliwia kontrolowane odprowadzenie niebezpiecznej cieczy. Uszczelnianie bandażem jest proste: bandaż należy założyć na wyciek i zasunąć specjalny, szczelny zamek błyskawiczny. Paski na mankietach owijamy wokół flanszy i napełniamy powietrzem. W ten sposób tworzymy też przestrzeń drenażową, z której możemy odprowadzić niebezpieczną substancję. W zależności od długości mankietów bandaże do uszczelniania flansz oferowane są w trzech wersjach, odpowiednich do każdej średnicy rury. Standardowa dostawa zawiera również elastyczne podkładki żelowe, służące do wyrównywania wszelkich nierówności pod mankietem. Bandaże dostępne są w trzech zestawach. Istnieje możliwość zakupu pojedynczych elementów zestawu. Zestaw bandaż DN 50, nr katalogowy , waga zestawu ok. 17,8 kg Elementy zestawu 1 x Bandaż do uszczelniania flansz DN 50 1,5 bar Uszczelnianie wycieków 4 x Podkładki żelowe 1 x Wąż napełniający 1,5 bar 10 m, niebieski 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż odprowadzający 5 m 1 x Waliza transportowa 28 Ratownictwo chemiczne

29 Zestaw bandaż DN 80, nr katalogowy , waga zestawu ok. 17,8 kg Elementy zestawu 1 x Bandaż do uszczelniania flansz DN 80 1,5 bar 4 x Podkładki żelowe 1 x Wąż napełniający 1,5 bar 10 m, niebieski 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż odprowadzający 5 m 1 x Waliza transportowa Zestaw bandaż DN 100, nr katalogowy , waga zestawu ok. 18,4 kg Elementy zestawu 1 x Bandaż do uszczelniania flansz DN 100 1,5 bar 6 x Podkładki żelowe 1 x Wąż napełniający 1,5 bar 10 m, niebieski 1 x Pompka nożna z zaworem bezpieczeństwa 1,5 bar 1 x Wąż odprowadzający 5 m 1 x Waliza transportowa Zastosowanie: Uszczelniane wycieków Kontrolowane odprowadzanie niebezpiecznych substancji Do uszczelnienia flansz oraz złączy rurowych Zalety: Dane techniczne Jedn. DN 50 DN 80 DN 100 Wymiar zewnętrzny cm Ø21 Ø21 Ø25 Długość cm Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie uszczelniania m H Zapotrzebowanie powietrza przy 1,5bar l 1,25 1,25 1,25 Waga bandaża kg 3,1 3,1 3,5 2 w 1: niezawodne uszczelnianie i kontrolowane odprowadzanie cieczy Zamek błyskawiczny, gazo- i cieczoszczelny Łatwa obsługa Podkładki żelowe do wyrównywania nierówności pod mankietem Gwarancja jakości i bezpieczeństwa: Ciśnienie kontrolne 1,3 razy większe od ciśnienia roboczego Wąż drenażowy kwasoodporny z zaworem odcinającym ze stali szlachetnej Kontrola końcowa Uszczelnianie wycieków Zastrzegamy prawo do zmian technicznych 29

30 Uszczelnianie wycieków 30 Ratownictwo chemiczne

31 Uszczelnianie rur i studzienek Uszczelnianie wycieków 41

32 Uniwersalne korki uszczelniające typu Gully Pierwsza pomoc w uszczelnieniu studzienki kanalizacyjnej Jeśli niebezpieczna substancja wyleje na ulicy, z pewnością Ty będziesz na czas i perfekcyjnie wykonasz swoje zadanie przy pomocy korków Gully do uszczelniania studzienek kanalizacyjnych. Uniwersalny korek typu Gully wyposażony jest w specjalny pręt do pozycjonowania, co w każdych warunkach umożliwia właściwe umieszczenie korka we wlocie studzienki. To ogromna zaleta, dokładne pozycjonowanie korka pozwala Ci wykorzystać studzienkę jako rezerwuar, skąd możesz odpompować ciecz. Uniwersalne korki uszczelniające typu Gully dostępne są w dwóch zestawach: zestaw podstawowy i zestaw premium. Istnieje możliwość zakupu pojedynczych elementów zestawu. Dane techniczne Jedn. Uniwersalny korek 10/15 Uniwersalny korek 15/30 Studzienka min-max cm Uszczelnianie rur i studzienek Długość korka cm Długość całkowita cm 28,5 39 Średnica cm 9 14,5 Ciśnienie robocze bar 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 Ciśnienie zwrotne m H Zapotrzebowanie powietrza przy 2,5 bar l Waga korka kg 1,3 1,9 32 Ratownictwo chemiczne Zastrzegamy prawo do zmian technicznych

33 Zestaw podstawowy uniwersalne korki Gully, nr katalogowy , waga 13,5 kg Elementy zestawu 4 x Korek uniwersalny Gully typ 10/15 z wężem, 2,5 bar 1 x Pompka nożna z zaworem bezpieczeństwa, 2,5 bar 1 x Pręt do pozycjonowania 1500 mm aluminium 1 x Waliza transportowa 600 x 400 x 183 mm Zestaw premium uniwersalne korki Gully, nr katalogowy , waga 16 kg Elementy zestawu 2 x Korek uniwersalny Gully typ 10/15 z wężem, 2,5 bar 2 x Korek uniwersalny Gully typ 15/30 CR z wężem, 2,5 bar 1 x Pręt do pozycjonowania 1500 mm aluminium 1 x Pompka nożna z zaworem bezpieczeństwa, 2,5 bar 1 x Waliza transportowa 600 x 400 x 220 mm Zasada działania uniwersalnego korka typu Gully Zastosowanie: Uszczelnianie studzienek kanalizacyjnych Uszczelnianie wycieków substancji chemicznych niebezpiecznych dla środowiska Wykorzystanie wlotu studzienki jako rezerwuaru Podczas powodzi Zalety: Łatwe pozycjonowanie Linki do opuszczania i wyciągania korka Do uszczelniania rur o średnicach cm i cm Strukturalna powłoka pozwala na rozszerzenie się korka wszerz, lecz zapobiega rozszerzaniu wzdłużnemu Zintegrowany wąż do napełniania Osprzęt do narzędzi uszczelniających znajdziesz na końcu katalogu lub na stronie Możesz też zadzwonić: Gwarancja jakości i bezpieczeństwa: Ciśnienie zwrotne do 10 m H 2 O Wysokie ciśnienie rozrywające co najmniej 8 bar Zintegrowany wąż do napełniania umożliwia zachowanie bezpiecznej odległości ratownika od strefy niebezpiecznej W czasie akcji ratowniczej wlot studzienki można zabezpieczyć kratką Wytrzymałość na działanie olejów i chemikaliów Wytrzymałość na ozon Właściwości antystatyczne Tabliczka znamionowa Kontrola końcowa Uszczelnianie rur i studzienek 33

34 Kompaktowe korki uszczelniające typu Gully Do uszczelniania studzienek kanalizacyjnych Jeśli niebezpieczna substancja wyleje na ulicy i musisz szybko uszczelnić całą studzienkę kanalizacyjną, również jej wlot, potrzebny Ci będzie kompaktowy korek uszczelniający typu Gully. Korek ten jest oferowany w dwóch wymiarach: typ 30/50 do średnic 50 cm oraz typ 50/80 do średnic 80 cm. Kompaktowy korek typu Gully 30/50 dostępny jest w zestawie, natomiast korek 50/80 wyłącznie pojedynczo. Istnieje możliwość zakupu pojedynczego korka 30/50. Dane techniczne Jedn. Kompaktowy korek 30/50 Kompaktowy korek 50/80 Studzienka min-max cm Uszczelnianie rur i studzienek Długość korka cm Długość całkowita cm Średnica cm 29,5 45 Ciśnienie robocze bar 0,5 0,5 Ciśnienie kontrolne bar 0,65 0,65 Ciśnienie zwrotne m H Zapotrzebowanie powietrza przy 0,5 bar l Waga korka kg 3,7 8,3 34 Ratownictwo chemiczne Zastrzegamy prawo do zmian technicznych

35 Zestaw - kompaktowy korek, nr katalogowy , waga 11,7 kg Elementy zestawu 1x Korek kompaktowy Gully typ 30/50 z wężem, 0,5 bar 1 x Armatura do napełniania i zabezpieczania korka 1 x Butla na sprężone powietrze 1l/200bar (nienapełniona) 1 x Waliza transportowa 600 x 400 x 183 mm Zasada działania kompaktowego korka typu Gully Zastosowanie: Uszczelnianie studzienek kanalizacyjnych Uszczelnianie wycieków substancji chemicznych niebezpiecznych dla środowiska Wykorzystanie wlotu studzienki jako rezerwuaru Podczas powodzi Zalety: Gotowy do użycia zestaw mieści się w małej walizie transportowej, dzięki czemu zapewnia natychmiastową gotowość w czasie akcji ratowniczej Linki do opuszczania i wyciągania korka Osprzęt do urządzeń pneumatycznych znajdziesz na końcu katalogu lub na stronie Jeśli potrzebujesz więcej informacji lub szukasz innych produktów, zadzwoń: Gwarancja jakości i bezpieczeństwa: Ciśnienie zwrotne do 2 m H 2 O Wąż do napełniania o długości 2 m pozwala napełnić korek z bezpiecznej odległości Osprzęt do napełniania z zaworem bezpieczeństwa i manometrem Wytrzymałość na działanie olejów i chemikaliów Wytrzymałość na ozon Właściwości antystatyczne Tabliczka znamionowa Kontrola końcowa Uszczelnianie rur i studzienek 35

36 Korki uszczelniające FS, CR Nadzwyczaj wytrzymałe Przy pomocy korków uszczelniających serii FS możesz zatamować wyciek niebezpiecznych dla środowiska cieczy lub gazów, chroniąc w ten sposób sieć wodociągową oraz wody gruntowe przed zanieczyszczeniem. Korki serii FS wykonane są z wysokiej jakości gumy o budowie strukturalnej, co gwarantuje ich niezwykłą odporność na chemikalia oraz wysoką temperaturę do 115 C (przez krótki czas) i do 90 C (przez dłuższy czas). Oferowane są w wersji ze złączem lub ze zintegrowanym wężem 10 m. Zastosowanie: Uszczelnianie wycieków cieczy i gazów niebezpiecznych dla środowiska Uszczelnianie wycieków ze zbiorników i cystern samochodowych Uszczelnianie studzienek Uszczelnianie rurociągów Zalety: Zaprojektowane specjalnie dla jednostek straży pożarnej Oferowane w różnych rozmiarach Oferowane ze złączem lub zintegrowanym wężem 10 m Wysoka odporność na działanie substancji chemicznych Materiał: mieszanka gumowa CR odporna na kwasy i oleje, zbrojona włóknami nylonowo - aramidowymi Uszczelnianie rur i studzienek Gwarancja jakości i bezpieczeństwa: Wysokiej jakości gumowa powłoka Wytrzymałość przez krótki czas na temperaturę do 115 C Wytrzymałość przez dłuższy czas na temperaturę do 90 C Kontrola końcowa Karta kontrolna (dodatkowe 4 kontrole) Instrukcja bezpieczeństwa nadrukowana na korku Wyraźne oznaczenia bezpieczeństwa Świadectwo dopuszczenia CNBOP 36 Ratownictwo chemiczne

37 Dane techniczne Jedn. RDK 7/15 FS RDK 10/20 FS RDK 20/40 FS Nr katalogowy Nr katalogowy (ze zintegrowanym wężem 10m) Średnica rury min max cm Średnica korka cm 6,8 9 19,5 Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie zwrotne m H Długość korka cm Długość całkowita korka cm 34,5 55,5 57 Zapotrzebowanie powietrza l 9,5 28,5 112 Waga bez węża/z wężem kg 0,5/3,3 0,9/3,7 3,1/6,5 Zastrzegamy prawo do zmian technicznych Dane techniczne Jedn. RDK 30/60 FS RDK 50/100 FS RDK 80/140 FS Nr katalogowy Nr katalogowy (ze zintegrowanym wężem 10 m) Średnica rury min max cm Średnica korka cm 29, ,5 Ciśnienie robocze bar 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 Ciśnienie zwrotne m H Długość korka cm 73, Długość całkowita korka cm ,5 Zapotrzebowanie powietrza l 362, Waga bez węża/z wężem kg 7,3/9,4 16,5/19,8 48/53,6 Zastrzegamy prawo do zmian technicznych Uszczelnianie rur i studzienek 37

38 Korki przepływowe FS, CR Nadzwyczaj wytrzymałe Przy pomocy korków przepływowych serii FS możesz zatamować wyciek niebezpiecznych dla środowiska cieczy lub gazów, chroniąc w ten sposób sieć wodociągową oraz wody gruntowe przed zanieczyszczeniem. Korki serii FS wykonane są z wysokiej jakości gumy o budowie strukturalnej, co gwarantuje ich niezwykłą odporność na chemikalia oraz wysoką temperaturę do 115 C (przez krótki czas) i do 90 C (przez dłuższy czas). Oferowane są w wersji ze złączem lub ze zintegrowanym wężem 10 m. Zastosowanie: Uszczelnianie wycieków cieczy i gazów niebezpiecznych dla środowiska Uszczelnianie wycieków ze zbiorników i cystern samochodowych Kontrolowane odprowadzanie niebezpiecznych substancji Możliwość wykorzystania studzienki jako rezerwuar, skąd można odpompować ciecz Odprowadzanie cieczy Uszczelnianie studzienek Uszczelnianie rurociągów Zalety: Zaprojektowane specjalnie dla jednostek straży pożarnej Oferowane w różnych rozmiarach Oferowane ze złączem lub zintegrowanym wężem 10 m Wysoka odporność na działanie substancji chemicznych Materiał: mieszanka gumowa CR odporna na kwasy i oleje, zbrojona włóknami nylonowo - aramidowymi Uszczelnianie rur i studzienek Gwarancja jakości i bezpieczeństwa: Wysokiej jakości gumowa powłoka Wytrzymałość przez krótki czas na temperaturę do 115 C Wytrzymałość przez dłuższy czas na temperaturę do 90 C Kontrola końcowa Karta kontrolna (dodatkowe 4 kontrole) Instrukcja bezpieczeństwa nadrukowana na korku Wyraźne oznaczenia bezpieczeństwa Świadectwo dopuszczenia CNBOP 38 Ratownictwo chemiczne

39 Dane techniczne Jedn. BK 7/15 FS BK 10/20 FS BK 20/50 FS BK 50/120 FS BK 80/140 FS Nr katalogowy Nr katalogowy (ze zintegrowanym wężem 10 m) Rozmiar by-pass a 1 2 1/ Średnica rury min max cm Średnica korka cm 6,8 9,7 19, ,5 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 1,95 1,95 Ciśnienie zwrotne m H Długość korka cm 30 48, Długość całkowita ze złączką cm 36 55, ,5 Zapotrzebowanie powietrza l 6,4 22,5 157, Waga z wężem/bez węża kg 6,2/3,4 6,2/3,4 12,2/9,4 55/52,2 74,6/69 Zastrzegamy prawo do zmian technicznych najlepszy światowy sprzęt dla polskich strażaków Od ponad 20 lat wprowadzamy na polski rynek najnowocześniejszy sprzęt stosowany podczas zagrożeń pożarowych, w akcjach ratowniczych i przy likwidacji skutków klęsk żywiołowych. Proponujemy sprzęt Iveco Magirus, Lukas, Vetter, Coltri bo to marki uznane na świecie, gwarantujące najwyższą jakość, doświadczenie, funkcjonalność i bezpieczeństwo. źródło informacji o produktach i technikach ratowniczych U nas zawsze uzyskasz potrzebne Ci informacje o narzędziach ratowniczych i sposobach ich użycia. Aktywnie uczestniczymy w życiu społeczności pożarniczej: piszemy artykuły, organizujemy prezentacje, szkolimy, wydajemy katalogi i filmy szkoleniowe. Nasz sprzęt możesz zobaczyć podczas pokazów indywidualnych, na konferencjach tematycznych oraz podczas Międzynarodowej Wystawy Ratownictwo i Technika Przeciwpożarowa EDURA. Albo poczytać o nim w kolejnych edycjach Magazynu Fire-Max. właściwy kierunek w pożarnictwie i ratownictwie Konsekwentny rozwój firmy i ukierunkowanie na realizowanie oczekiwań naszych kontrahentów sprawia, że jesteśmy rzetelnym i kompetentnym partnerem. Nasz sprzęt ratuje ludzkie życie i mienie, dlatego dbamy, aby jakość naszych usług była na najwyższym poziomie: u nas zawsze kupisz właściwy sprzęt, nauczysz się jak nim skutecznie pracować i przestaniesz martwić się o przeglądy i serwis. Więcej na Uszczelnianie rur i studzienek 39

40

41 Zbieranie i przechowywanie substancji niebezpiecznych

42 Pneumatyczne zbiorniki ściekowe Zbieranie i przechowywanie cieczy niebezpiecznych Zbiorniki ściekowe Vetter wykonane są w wersji podstawowej z PCV. Dostępne jest również wykonanie z alkrynu odpornego na olej ASTM 1-3, olej przekładniowy, naftę, benzynę (bezołowiową) itp. Szczególowa lista odporności materiałowej na końcu katalogu Dane techniczne Jedn. PAB 1000 PAB 1500 PAB 3000 PAB 5000 Wymiary wewnętrzne cm Ø 145 Ø 170 Ø 225 Ø 280 Wymiary zewnętrzne cm Ø 185 Ø 210 Ø 265 Ø 320 Zbiorniki pneumatyczne Wysokość cm Pojemność l Ciśnienie robocze bar 0,5 0,5 0,5 0,5 Ciśnienie kontrolne bar 0,65 0,65 0,65 0,65 Zapotrzebowanie powietrza przy 0,5 bar l Waga zestawu kg Wymiary transportowe (dł. x szer x wys) cm 110 x 72 x x 72 x x 72 x x 85 x 40 Zastrzegamy prawo do zmian technicznych 42 Ratownictwo chemiczne

43 Zestaw PAB 1000, nr kat Elementy zestawu 1 x Stelaż pneumatyczny PAB 1000, 0,5 bar 1 x Zbiornik 1000 l, PCV 1 x Pojedynczy sterownik prosty 0,5 bar 1 x Wąż napełniający 0,5 bar, 5m, żółty 1 x Torba transportowa 1 x Zestaw naprawczy Elementy zestawu Zestaw PAB 1500, nr kat x Stelaż pneumatyczny PAB 1500, 0,5 bar 1 x Zbiornik 1500 l, PCV 1 x Pojedynczy sterownik prosty 0,5 bar 1 x Wąż napełniający 0,5 bar, 5m, żółty 1 x Torba transportowa 1 x Zestaw naprawczy Zastosowanie: Wypadki w zakładach produkcyjnych Do zebrania i tymczasowego przechowywania cieczy szkodliwych dla środowiska Elementy zestawu Zestaw PAB 5000, nr kat x Stelaż pneumatyczny PAB 5000, 0,5 bar 1 x Zbiornik 5000 l, PCV 1 x Pojedynczy sterownik prosty 0,5 bar 1 x Wąż napełniający 0,5 bar, 5m, żółty 1 x Torba transportowa Zalety: Wysoka wytrzymałość i odporność chemiczna Samoczynnie podnoszący się stelaż pneumatyczny Szybkie rozstawianie Wszechstronne zastosowanie Zbiorniki ściekowe wykonane z PCV lub alkrynu 1 x Zestaw naprawczy Zestaw PAB 3000, nr kat Elementy zestawu 1 x Stelaż pneumatyczny PAB 3000, 0,5 bar 1 x Zbiornik 3000 l, PCV 1 x Pojedynczy sterownik prosty 0,5 bar 1 x Wąż napełniający 0,5 bar, 5m, żółty 1 x Torba transportowa 1 x Zestaw naprawczy Gwarancja jakości i bezpieczeństwa: Materiał odporny na rozerwanie Zintegrowany zawór bezpieczeństwa zapobiegający nadmiernemu napełnieniu Niskie ciśnienie robocze 0,5 bar Kontrola końcowa Tabliczka znamionowa Zbiorniki pneumatyczne 43

44 Pneumatyczna wanna ociekowa Dobra odporność chemiczna Wanna ociekowa Vetter służy do zbierania i tymczasowego przechowywania cieczy. Możesz ją wykorzystać jako dodatkową ochronę podczas uszczelniania wycieków w zakładach przemysłowych i chemicznych ora podczas dekontaminacji. Wanny ociekowe wykonane są z PCV. Listę odporności materiałowej możesz zobaczyć na końcu katalogu. Dane techniczne Jedn. Wanna ociekowa Zbiorniki pneumatyczne Wymiary wewnętrzne cm 190 x 190 Wymiary zewnętrzne cm 250 x 250 Wysokość cm 20 Pojemność l 720 Ciśnienie robocze bar 0,3 Ciśnienie kontrolne bar 0,39 Zapotrzebowanie powietrza przy 0,3 bar l 404 Zastrzegamy prawo do zmian technicznych 44 Ratownictwo chemiczne

45 Zestaw wanna ociekowa 0,3 bar, nr katalogowy , waga ok. 16 kg Elementy zestawu 1 x stelaż pneumatyczny 0,3 bar, PCV 1 x wanna ociekowa PCV 1 x zestaw naprawczy do stelażu PCV 1 x torba transportowa Zastosowanie: Wypadki w zakładach produkcyjnych, chemicznych Do zebrania i tymczasowego przechowywania cieczy szkodliwych dla środowiska Dekontaminacja Jako dodatkowa ochrona podczas uszczelniania wycieków Zalety: Wysoka wytrzymałość i odporność chemiczna Szybkie rozstawianie Samoczynnie podnoszący się stelaż pneumatyczny Możliwe wykonanie wanny z alkrynu (na zapytanie) Osprzęt do urządzeń pneumatycznych znajdziesz na końcu katalogu lub na stronie Jeśli potrzebujesz więcej informacji lub szukasz innych produktów, zadzwoń: Gwarancja jakości i bezpieczeństwa: Materiał odporny na rozerwanie Zintegrowany zawor bezpieczeństwa zapobiegający nadmiernemu napełnieniu Niskie ciśnienie robocze 0,3 bar Kontrola końcowa Zbiorniki pneumatyczne 45

46 Wanny dekontaminacyjne Duży pojazd, duża wanna W dzisiejszych czasach liczy się odpowiednie przygotowanie na każde zdarzenie, dlatego oferujemy specjalne wanny dekontaminacyjne o dużych wymiarach. Przy ich pomocy możesz skutecznie odkazić pojazdy operacyjne o długości 10 i 20 m. A jeśli potrzebujesz wanny o innej długości, Vetter wykona je zgodnie z Twoimi potrzebami. Dane techniczne Jedn. Wanna dekont. 10 m Wanna dekont. 20 m Wymiary wewnętrzne cm 1000 x x 300 Zbiorniki pneumatyczne Wymiary zewnętrzne cm 1060 x x 360 Wysokość cm Pojemność l Ciśnienie robocze bar 0,3 0,3 Ciśnienie kontrolne bar 0,39 0,39 Zapotrzebowanie powietrza przy 0,3 bar l Waga zestawu kg Zastrzegamy prawo do zmian technicznych 46 Ratownictwo chemiczne

47 Zestaw wanna dekontaminacyjna 10 m 0,3 bar, nr kat , waga ok. 85 kg Elementy zestawu 1 x Stelaż pneumatyczny 0,3 bar PCV 1 x Wanna 10 m, PCV 1 x Reduktor butlowy 200/300 bar Zastosowanie: Dekontaminacja samochodów osobowych i ciężarowych Podczas epidemii, np. ptasia grypa Zbieranie substancji szkodliwych dla środowiska Jako dodatkowa ochrona podczas uszczelniania wycieków 1 x Zestaw naprawczy Zestaw wanna dekontaminacyjna 20 m 0,3 bar, nr kat , waga ok. 170 kg Elementy zestawu 1 x Stelaż pneumatyczny 0,3 bar PCV 1 x Wanna 20 m, PCV 1 x Reduktor butlowy 200/300 bar Zalety: Wysoka wytrzymałość i odporność chemiczna Samoczynnie podnoszący się stelaż pneumatyczny Szybkie rozstawianie Wszechstronne zastosowanie Długość wanny dekontaminacyjnej do 20 m Dostępne niestandardowe wymiary 1 x Zestaw naprawczy Osprzęt do urządzeń pneumatycznych znajdziesz na końcu katalogu lub na stronie Jeśli potrzebujesz więcej informacji lub szukasz innych produktów, możesz zadzwonić: Gwarancja jakości i bezpieczeństwa: Materiał odporny na rozerwanie Zintegrowany zawór bezpieczeństwa zapobiegający nadmiernemu napełnieniu Niskie ciśnienie robocze 0,3 bar Kontrola końcowa Zbiorniki pneumatyczne 47
