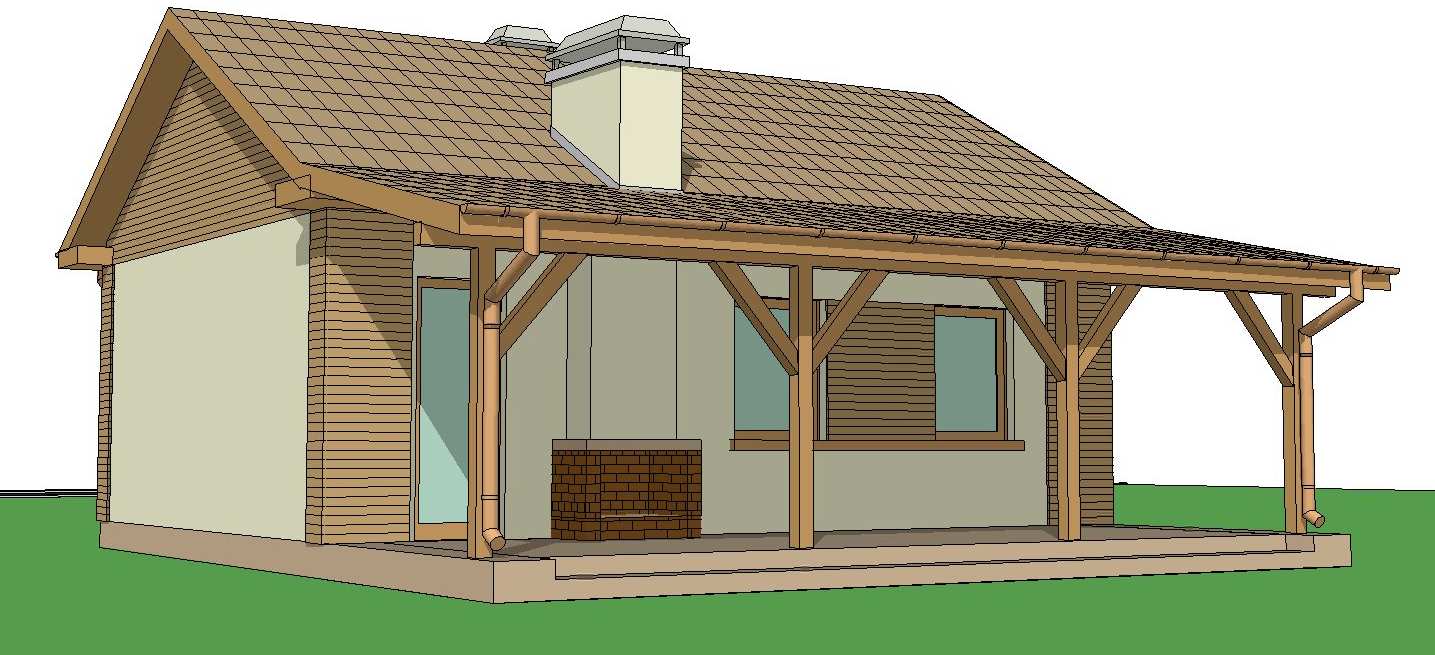

PERSPEKTYWA WIDOK OD FRONTU PERSPEKTYWA WIDOK OD OGRODU

Transkrypt

1 acyjna projektu!!! PROJEKTY DOMÓW I GRŻY STUDIO Z500 tel: tel:(0-) PERSPEKTYW WIDOK OD OGRODU PERSPEKTYW WIDOK OD FRONTU (impregnowane deskowanie bejcolakierem, PERSPEKTYWY

2 acyjna projektu!!! PROJEKTY DOMÓW I GRŻY STUDIO Z500 tel: tel:(0-) ' , ,30 h= ± 0,00 h=85 D D h= O D h= ,15 D1 DW1 DZ1 h= ob Sypialnia 1 wg opracowania 9,43 m indywidualnego aneks syp. (projektu wnętrz) 5 6,34 m miecz drewniany 1x14cm spadek 1% Sypialnia 7,45 m MW1 płatew 14x17cm fragment ściany przy kominie wymurować z cegly pełnej korytarz 3,35 m piec c.o D4 Kanał nawiewny typu "Z" (do PG) - opcja taras 9,53 m zewnętrzny x cm styropianu p. dzienny z aneksem kuch. 17,94 m łazienka Sień 3,05 m 3,94 m x17 spadek 1% ± 0,00 66 B B donica betonowa wierzch donicy równy poziomowi tarasu 1 1' UWGI: 1. W ścianach przyjęto słupki konstrukcyjne o przekrojach 3,8x14cm w rozstawie osiowym, co 60cm.. Wszystkie przekroje wykonać jako moduły dostosowane do przekrojów technologii kanadyjskiej szerokość elementów 3,8cm i wielokrotność tego modułu - jako przekroje składane - zbijane gwoździami, klejone lub łączone systemowymi łącznikami ciesielskimi, zgodnie z wytycznymi techniczno-montażowymi technologii. 3. Przy oparciu belek, podciągów i przy otworach w ścianach wykonać z wzmocnienia w postaci dodatkowych słupków. 4. Elementy zdobienia elewacji można wykonać jako impregnowane bejco-lakierem deski, na ruszcie drewnianym lub mocowane systemowymi łącznikami. Deskowanie zabezpieczyć przed zaciekami pod termoizolację. 5. Trzony kominowe zaleca się wykonać jako systemowe typu SCHIEDEL. Wykończenie kominów ponad dachem zgodnie z opisem technicznym. 6. Do kominka należy doprowadzić nawiew, pod posadzką rurą 110 PCV. Kominek wykonać wg opracowania indywidualnego. 7. Taras zewnętrzny na gruncie wykończenie płytki mrozoodporne, antypoślizgowe. 8. Przed zamówieniem stolarki wymiary otworów należy sprawdzić z natury (na budowie). - ŚCIN ZEW. DREWNIN+OCIEPLENIE gr.4cm ocieplenie - styropian z drenażem przeciwwilgociowym 6.0 konstrukcja szkieletowa ściany 3,8x140cm co60cm 14.0 wypełniona wełną mineralną suchy tynk : - plyty GK /płyta OSB+glazura MW1 - ŚCIN DZIŁOW SZKIELETOW 10cm suchy tynk-plyty GK -zaleznie od typu pomieszczenia ruszt metalowy lub drewniany 7.5 wełna mineralna suchy tynk-plyty GK /płyta OSB+glazura RZUT PRTERU

3 acyjna projektu!!! PROJEKTY DOMÓW I GRŻY STUDIO Z500 tel: tel:(0-) izolacja przeciwwodna z zaprawy wodoszczelnej płatew P1-14x17cm oparta na słupach drewnianych rynna + obróbka blacharska Miecz 1x14cm piasek stopa fundamentowa 50x50cm; h=40cm PG1 - POSDZK MIESZKNI N GRUNCIE podłoga alternatywnie: wykładzina; terakota, deski... szlichta beton. z prow. instalacji, zdylatowana 4.0 ocieplenie - styropian M folia hydroizolacyjna x na zakład zatarcie beton warstwa wyrównawcza beton B warstwa zagęszczonego suchego piasku 0.0 grunt rodzimy po zdjęciu humusu PT1 POSDZK TRSU - PODESTU WEJŚCIOWEGO terakota na zaprawie mrozoodpornej beton klasy B15 zdylatowany 1x1m 5.0 beton (gruzobeton) klasy B7,5 zdylatowany 1x1m podsypka żwirowa 0.0 grunt rodzimy po zdjęciu humusu 1` (1,6%) +,49 podbitka - stelaż drewniany; stężenie płytą OSB1; wykończenie od spodu deskowaniem lub płytą OSB i otynkowanie +1,40 1,5% PT1 WERND chudy beton B15 (10cm) izolacja pozioma ściany np. x papa na lepiku asfaltowym 8` (53,17%) +3,10-1,50 굠 ܘ ,01 8` (53,17%) -1,10 izolacja pozioma ściany np. x papa na lepiku asfaltowym 1' 1 PRZEKRÓJ - SD1 DCH NIEOCIEPLONY dachówka: cementowa /ceramiczna /blachodachówka łaty sosnowe 4 x 5 w rozstawie dost. do dachówki kontrłaty deski (na szer. krokwi)/ wentylacja membrana wiatroizolacyjna, paroprzep. 0g/m/dobę poszycie ze sklejki wodoodpornej (opcja) krokwie konstrukcji dachu SS STROP drewniany - podsufitka konstrukcja stropu 0.0 wełna mineralna 1cm (0cm) między belkami stropu 0.0 płyta OSB15 (stężenie stropu) folia paroizolacyjna dodatkowa termoizolacja między rusztem (opcja) ruszt wsporczy pod płyty gk płyta gipsowo-kartonowa mocowana do rusztu SD1 wentylacja MZ1 wywynięcie izolacji w celu uniknięcia powstania mostka termicznego Ława fundamentowa 50cm; h=40cm MZ1 - ŚCIN FUNDMENTOW OCIEPLON gr.3 cm okladzina klinkierowa/ tynk cokołowy (ponad terenem) izolacja pionowa powłokowa-bitumiczna x3,na rapówce ściana z bloczków betonowych / beton wylewany 4.0 izolacja pionowa powłokowa-bitumiczna x3,na rapówce ocieplenie: styropianm0 do gruntu(1cm)/ Styrodur ŚCIN ZEW. DREWNIN+OCIEPLENIE gr.4cm ocieplenie - styropian z drenażem przeciwwilgociowym 6.0 konstrukcja szkieletowa ściany 3,8x140cm co60cm 14.0 wypełniona wełną mineralną suchy tynk : - plyty GK /płyta OSB+glazura MW1 STRYCH NIEUŻYTKOWY pas dolny wiązarów podsufitka - stelaż drewniany, wykończny od spodu deskowaniem lub płytą g-k + ocieplenie PRTER PG1 Ławy fundamentowe wg rzutu fundamentów MW1 - ŚCIN DZIŁOW SZKIELETOW 10cm suchy tynk-plyty GK -zaleznie od typu pomieszczenia ruszt metalowy lub drewniany 7.5 wełna mineralna suchy tynk-plyty GK /płyta OSB+glazura MZ3 - ŚCIN ZEW. DREWNIN+OCIEPLENIE ocieplenie - styropian z drenażem przeciwwilgociowym 1.0 konstrukcja szkieletowa ściany (4,5x10cm) 10.0 wełna mineralna między słupkami wizara 10.0 dodatkowe ocieplenie (opcja) konstrukcja więźby jako wiązary prefabrykowane wywynięcie izolacji w celu uniknięcia powstania mostka termicznego SS SD ,93 MZ1 chudy beton B15 (10cm) wentylacja PT1 Ława fundamentowa 50cm; h=40cm +,95 Płatew piasek izolacja przeciwwodna z zaprawy wodoszczelnej PRZEKRÓJ -

4 acyjna projektu!!! PROJEKTY DOMÓW I GRŻY STUDIO Z500 tel: tel:(0-) ,95 ELEWCJ FRONTOW +3, +,54 ELEWCJ OGRODOW UWGI : (impregnowane deskowanie bejcolakierem, ELEWCJE frontowa i ogrodowa

5 acyjna projektu!!! PROJEKTY DOMÓW I GRŻY STUDIO Z500 tel: tel:(0-) ,54 +,34 ELEWCJ BOCZN ELEWCJ BOCZN +,54 +, UWGI : (impregnowane deskowanie, ELEWCJE BOCZNE
