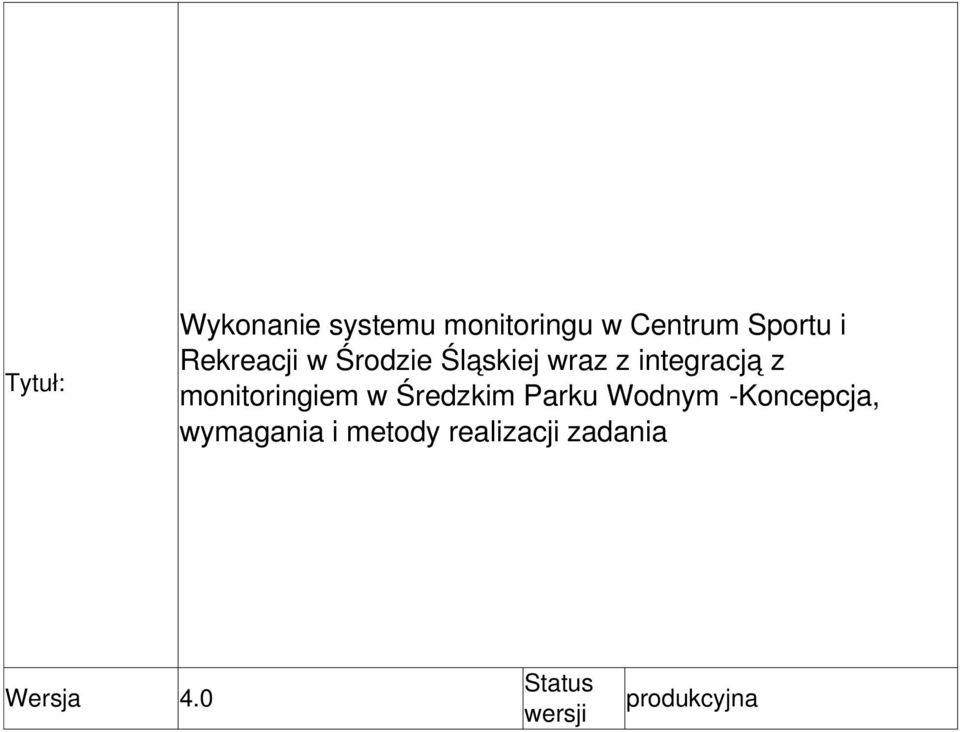

1 Tytuł: Wykonanie systemu monitoringu w Centrum Sportu i Rekreacji w Środzie Śląskiej wraz z integracją z monitoringiem w Średzkim Parku Wodnym Koncepcja, wymagania i metody realizacji zadania Wersja 4.0 Status wersji produkcyjna

2 Spis treści 1. Cel zadania Zakres zadania System monitoringu Centrum Sportu i Rekreacji i jego integracja z Monitoringiem w Średzkim Parku Wodnym Architektura systemu Funkcjonalność referencyjna...6 Warianty do wyceny Wymagania minimalne...9 Kamera K1 K Kamera K Rejestrator (do systemu monitoringu Centrum Sportu i Rekreacji)...12 Rejestrator x2 dla Średzkiego parku Wodnego Inne Uwagi Uwagi Końcowe...17 Strona 2 z 16

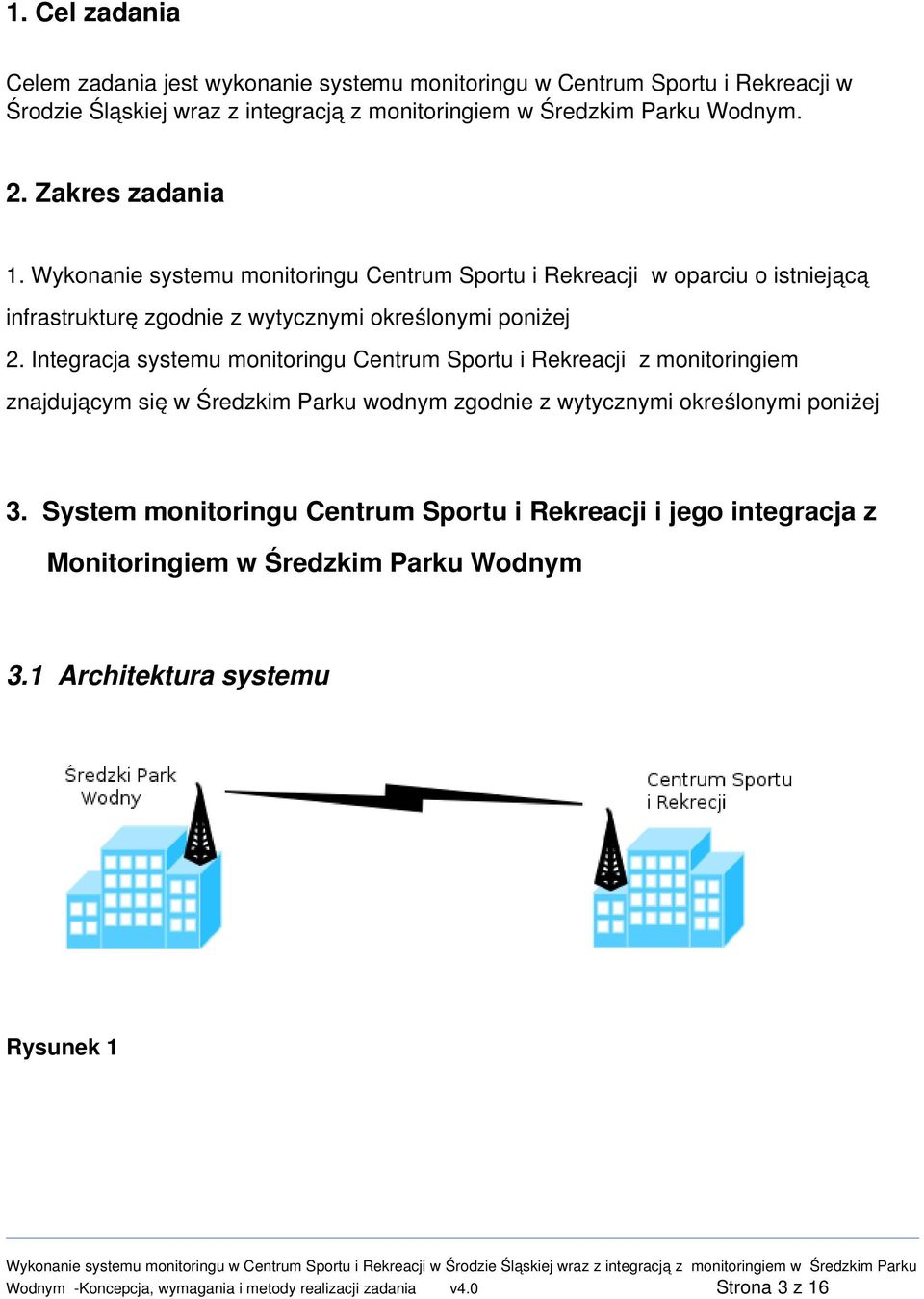

3 1. Cel zadania Celem zadania jest wykonanie systemu monitoringu w Centrum Sportu i Rekreacji w Środzie Śląskiej wraz z integracją z monitoringiem w Średzkim Parku Wodnym. 2. Zakres zadania 1. Wykonanie systemu monitoringu Centrum Sportu i Rekreacji w oparciu o istniejącą infrastrukturę zgodnie z wytycznymi określonymi poniżej 2. Integracja systemu monitoringu Centrum Sportu i Rekreacji z monitoringiem znajdującym się w Średzkim Parku wodnym zgodnie z wytycznymi określonymi poniżej 3. System monitoringu Centrum Sportu i Rekreacji i jego integracja z Monitoringiem w Średzkim Parku Wodnym 3.1 Architektura systemu Rysunek 1 Strona 3 z 16

4 Rysunek 2: Plan sytuacyjny Centrum Sportu i Rekreacji K9 K8 K7 K6 K5 K4 K1 K2 K3 K10 K11

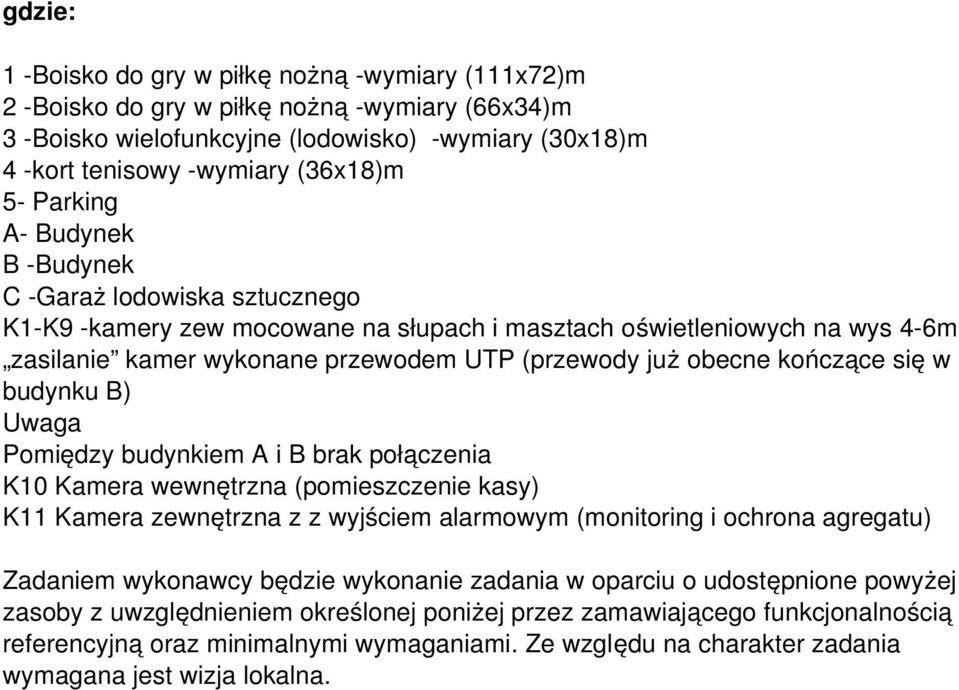

5 gdzie: 1 Boisko do gry w piłkę nożną wymiary (111x72)m 2 Boisko do gry w piłkę nożną wymiary (66x34)m 3 Boisko wielofunkcyjne (lodowisko) wymiary (30x18)m 4 kort tenisowy wymiary (36x18)m 5 Parking A Budynek B Budynek C Garaż lodowiska sztucznego K1 K9 kamery zew mocowane na słupach i masztach oświetleniowych na wys 4 6m zasilanie kamer wykonane przewodem UTP (przewody już obecne kończące się w budynku B) Uwaga Pomiędzy budynkiem A i B brak połączenia K10 Kamera wewnętrzna (pomieszczenie kasy) K11 Kamera zewnętrzna z z wyjściem alarmowym (monitoring i ochrona agregatu) Zadaniem wykonawcy będzie wykonanie zadania w oparciu o udostępnione powyżej zasoby z uwzględnieniem określonej poniżej przez zamawiającego funkcjonalnością referencyjną oraz minimalnymi wymaganiami. Ze względu na charakter zadania wymagana jest wizja lokalna.

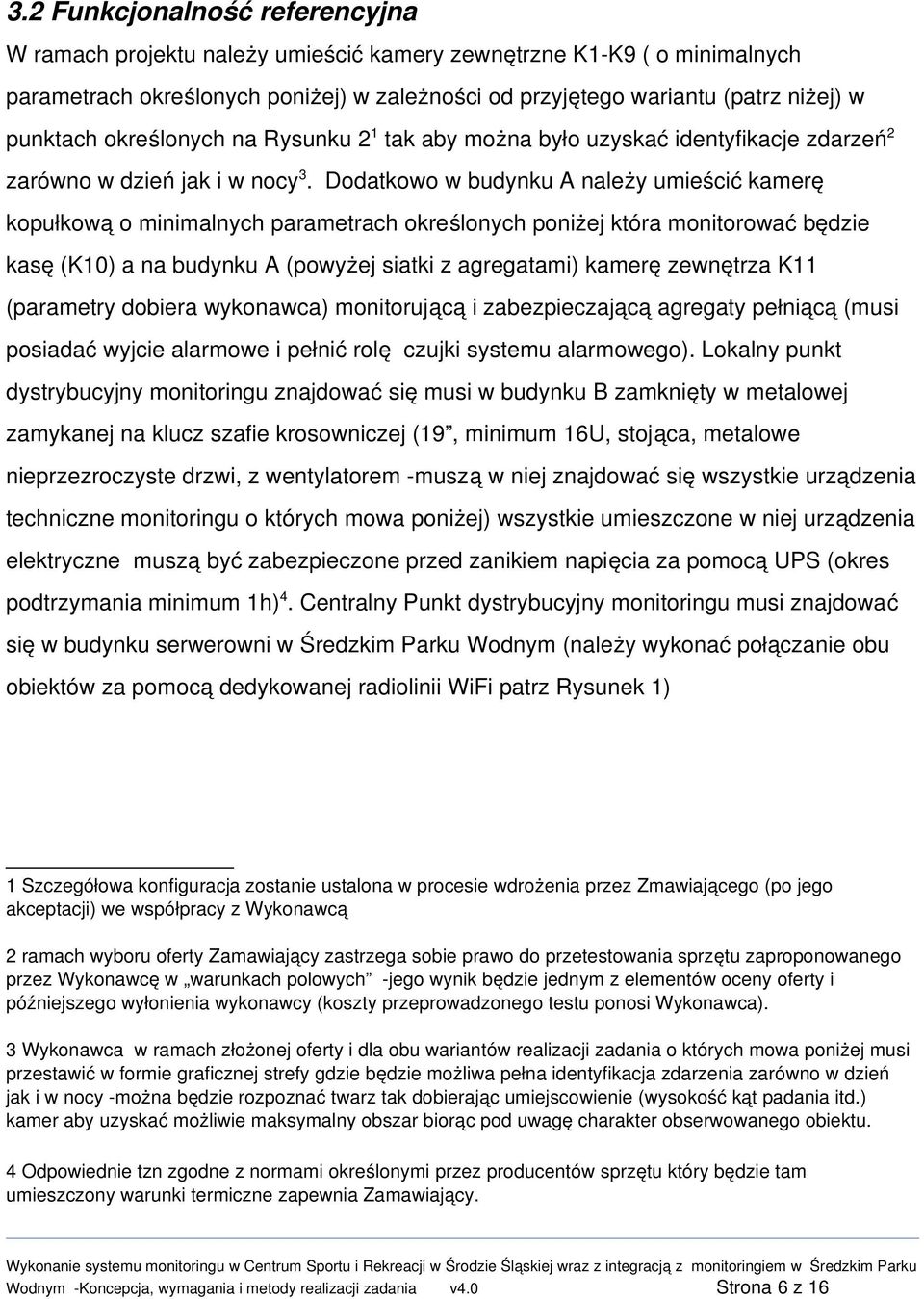

6 3.2 Funkcjonalność referencyjna W ramach projektu należy umieścić kamery zewnętrzne K1 K9 ( o minimalnych parametrach określonych poniżej) w zależności od przyjętego wariantu (patrz niżej) w punktach określonych na Rysunku 21 tak aby można było uzyskać identyfikacje zdarzeń2 zarówno w dzień jak i w nocy3. Dodatkowo w budynku A należy umieścić kamerę kopułkową o minimalnych parametrach określonych poniżej która monitorować będzie kasę (K10) a na budynku A (powyżej siatki z agregatami) kamerę zewnętrza K11 (parametry dobiera wykonawca) monitorującą i zabezpieczającą agregaty pełniącą (musi posiadać wyjcie alarmowe i pełnić rolę czujki systemu alarmowego). Lokalny punkt dystrybucyjny monitoringu znajdować się musi w budynku B zamknięty w metalowej zamykanej na klucz szafie krosowniczej (19, minimum 16U, stojąca, metalowe nieprzezroczyste drzwi, z wentylatorem muszą w niej znajdować się wszystkie urządzenia techniczne monitoringu o których mowa poniżej) wszystkie umieszczone w niej urządzenia elektryczne muszą być zabezpieczone przed zanikiem napięcia za pomocą UPS (okres podtrzymania minimum 1h)4. Centralny Punkt dystrybucyjny monitoringu musi znajdować się w budynku serwerowni w Średzkim Parku Wodnym (należy wykonać połączanie obu obiektów za pomocą dedykowanej radiolinii WiFi patrz Rysunek 1) 1 Szczegółowa konfiguracja zostanie ustalona w procesie wdrożenia przez Zmawiającego (po jego akceptacji) we współpracy z Wykonawcą 2 ramach wyboru oferty Zamawiający zastrzega sobie prawo do przetestowania sprzętu zaproponowanego przez Wykonawcę w warunkach polowych jego wynik będzie jednym z elementów oceny oferty i późniejszego wyłonienia wykonawcy (koszty przeprowadzonego testu ponosi Wykonawca). 3 Wykonawca w ramach złożonej oferty i dla obu wariantów realizacji zadania o których mowa poniżej musi przestawić w formie graficznej strefy gdzie będzie możliwa pełna identyfikacja zdarzenia zarówno w dzień jak i w nocy można będzie rozpoznać twarz tak dobierając umiejscowienie (wysokość kąt padania itd.) kamer aby uzyskać możliwie maksymalny obszar biorąc pod uwagę charakter obserwowanego obiektu. 4 Odpowiednie tzn zgodne z normami określonymi przez producentów sprzętu który będzie tam umieszczony warunki termiczne zapewnia Zamawiający. Strona 6 z 16

7 Rejestrator dla Centrum Sportu i Rekreacji (minimalne parametry określone poniżej; wszystkie kamery zgodnie z przyjętym wariantem muszą być podpięte do ww rejestratora) znajdować się musi w lokalnym punkcie dystrybucyjnym o którym mowa powyżej. W ramach niniejszego zadania należy również zamienić obecnie istniejące w Średzkim Parku Wodnym rejestratory (dwa 16 kanałowe minimalna specyfikacja patrz poniżej) na rejestratory w standardzie AHD podpinając obecnie istniejące kamery (24 szt przy założeniu że docelowo będzie to 30 szt). W serwerowni Średzkiego Parku Wodnego z wykorzystaniem obecnie istniejących tam zasobów należy stworzyć jedno stanowisko (do zarządzania zarówno systemem monitoringu w Średzkim Parku Wodnym jak i monitoringiem w Centrum Sportu i rekreacji) wyposażone w minimum jeden (minimum 22 ) monitor do obsługi Centrum Sportu i wykorzystujące znajdujące się obecnie na wyposażeniu dwa 19 monitory do obsługi Średzkiego Parku Wodnego (wykonawca może zaoponować własne monitory do obsługi monitoringu Średzkiego Parku Wodnego) oraz jedną klawiaturę i mysz. Stanowisko powinno pozwolić na pełne zarządzanie monitoringiem zarówno Średzkiego Parku Wodnego jak i Centrum Sportu i Rekreacji z wykorzystaniem wszystkich możliwości rejestratorów również za pomocą zewnętrznego oprogramowania. Przesył obrazów z kamer z rejestratora znajdującego się w lokalnym punkcie dystrybucyjnym do Centralnego Punktu Dystrybucyjnego i stanowiska monitoringu o którym mowa powyżej musi się odbywać w jakości FULLHD Live obraz z wszystkich kamer. W ramach projektu powinna istnieć za pomocą uznanych standardów przemysłowych w rozdzielczości FULLHD możliwość podpięcia monitoringu Centrum Sportu i Rekreacji do tworzonego obecnie Monitoringu Miejskiego (wykonawca w ofercie musi wykazać metodę i standardy ww podpięcia ww podpięcie nie może zaburzyć funkcjonalności o której mowa w tym dokumnecje). Rejestrowany obraz z obu systemów monitoringu w trybie ciągłym powinien być archiwizowany w rejestratorach a okres retencji nagrań powinien wynosić minimum 30 dni. Strona 7 z 16

8 Warianty do wyceny Z uwagi na ograniczone koszty należy wykonać wycenę w dwóch wariantach WARIANT 1 LP Obiekt Kamera 1 1 K7,K5 2 2 K9,K6 3 3 K4 4 4 K2 5 6 K1 6 7 K8 7 KASA w A K10 8 Agregat w A K11 Uwagi WARIANT 2 LP Obiekt Kamera 1 1 K7,K5 2 2 K6 3 3 K4 4 4 K2 5 6 K1 6 7 K8 7 KASA w A K10 8 Agregat w A K11 Uwagi Wykonawca celem realizacji funkcjonalności referencyjnej może zaproponować (po konsultacjach z zamawiającym) inne ułożenie kamer pod warunkiem że ilość kamer dla poszczególnych wariantów się nie zmieni Strona 8 z 16

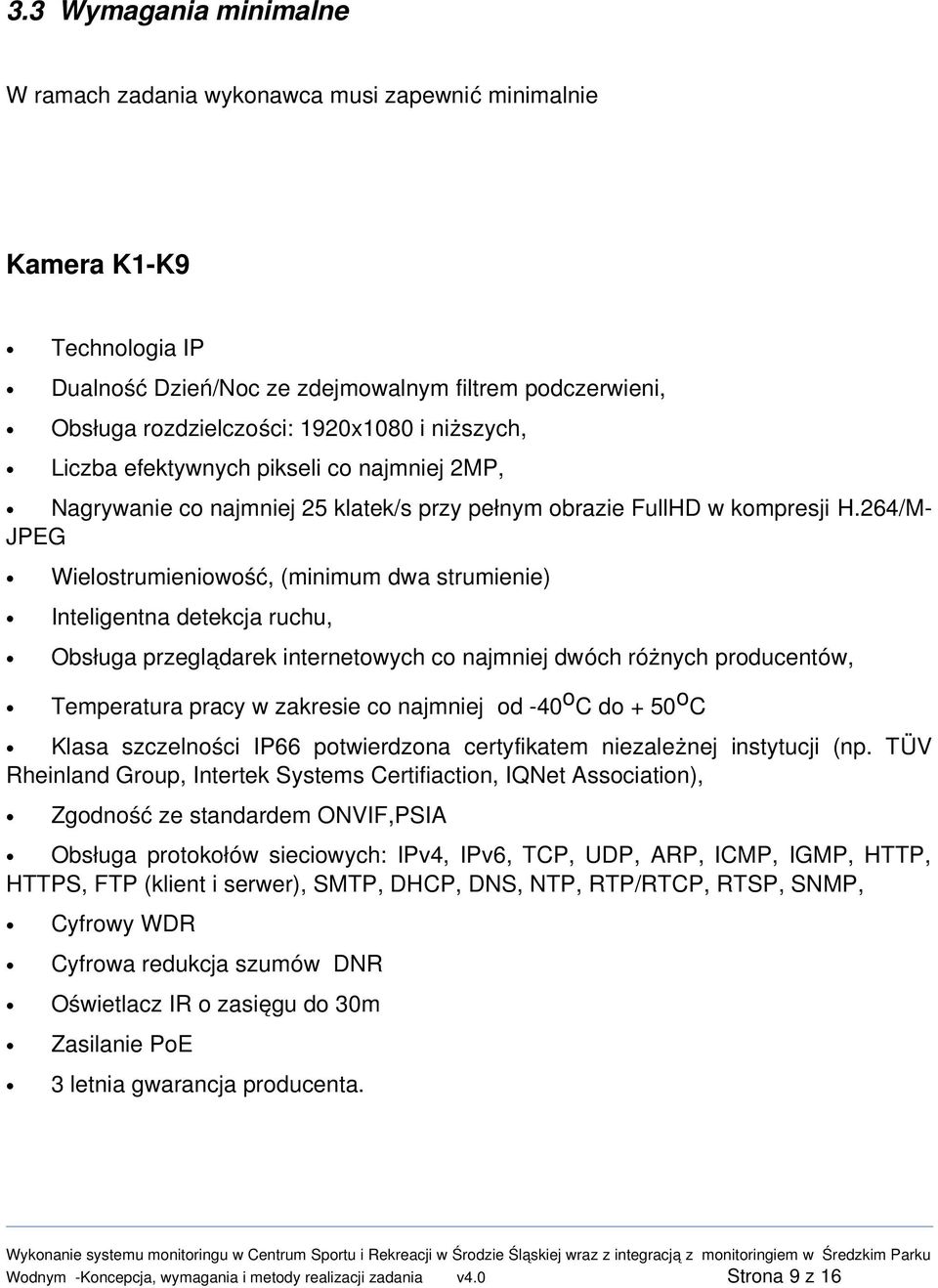

9 3.3 Wymagania minimalne W ramach zadania wykonawca musi zapewnić minimalnie Kamera K1 K9 Technologia IP Dualność Dzień/Noc ze zdejmowalnym filtrem podczerwieni, Obsługa rozdzielczości: 1920x1080 i niższych, Liczba efektywnych pikseli co najmniej 2MP, Nagrywanie co najmniej 25 klatek/s przy pełnym obrazie FullHD w kompresji H.264/M JPEG Wielostrumieniowość, (minimum dwa strumienie) Inteligentna detekcja ruchu, Obsługa przeglądarek internetowych co najmniej dwóch różnych producentów, Temperatura pracy w zakresie co najmniej od 40oC do + 50oC Klasa szczelności IP66 potwierdzona certyfikatem niezależnej instytucji (np. TÜV Rheinland Group, Intertek Systems Certifiaction, IQNet Association), Zgodność ze standardem ONVIF,PSIA Obsługa protokołów sieciowych: IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, FTP (klient i serwer), SMTP, DHCP, DNS, NTP, RTP/RTCP, RTSP, SNMP, Cyfrowy WDR Cyfrowa redukcja szumów DNR Oświetlacz IR o zasięgu do 30m Zasilanie PoE 3 letnia gwarancja producenta. Strona 9 z 16

10 Kamera K10 Technologia IP kamera stacjonarna: Obudowa kopułowa, Obiektyw ze zmienną ogniskową (np. 3 9 mm), Oświetlacz podczerwieni 850nm z funkcja automatycznej i manualnej regulacji mocy, Zasięg oświetlacza IR co najmniej 15m, Dualność Dzień/Noc ze zdejmowalnym filtrem podczerwieni, Obsługa rozdzielczości: FULLHD 1920x1080 i niższych, Liczba efektywnych pikseli co najmniej 2MP, Nagrywanie co najmniej 25 klatek/s przy pełnym obrazie FullHD w kompresji H.264, Wielostrumieniowość (minimum dwa strumienie) Inteligentna detekcja ruchu, Obsługa przeglądarek internetowych co najmniej dwóch różnych producentów, Temperatura pracy w zakresie co najmniej od 30oC do + 50oC Wandaloodporność IK10 potwierdzona certyfikatem niezależnej instytucji (np. TÜV Rheinland Group, Intertek Systems Certifiaction, IQNet Association), Klasa szczelności IP66 potwierdzona certyfikatem niezależnej instytucji (np. TÜV Rheinland Group, Intertek Systems Certifiaction, IQNet Association), Zgodność ze standardem ONVIF, PSIA Obsługa protokołów sieciowych: IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, FTP (tylko klient), SMTP, DHCP, DNS,NTP, RTP/RTCP, RTSP, SNMP, Regulacja ostrości oraz powiększenia optycznego z poziomu oprogramowania, Zasilanie PoE, Możliwość wykorzystania API, dostępny oficjalny SDK od producenta, 3 letnia gwarancja producenta. Strona 10 z 16

11 Rejestrator (do systemu monitoringu Centrum Sportu i Rekreacji) Model Maks. liczba obsługiwanych kamer IP Maks. prędkość rejestracji Maks. rozdzielczość rejestracji Wspierane metody kompresji Funkcjonalność 32 kamery IP (strumienie wizyjne i dźwiękowe), wsparcie dwustrumieniowości wizji kamer (DualStream), zmienny lub stały strumień danych (bitrate), dwukierunkowa transmisja dźwięku 800 kl./s (25 kl./s na kanał) 5 Mpx H.264 4CIF/2CIF/CIF: 800 kl./s, 32 kamer (25 kl./s na kanał) 1 Mpx (HD): 640 kl./s, 32 kamery (20 kl./s na kanał) 400 kl./s, 16 kamer (25 kl./s na kanał) 2 Mpx (UXGA): 128 kl./s, 32 kamery (4 kl./s na kanał) 160 kl./s, 16 kamer (10 kl./s na kanał) 200 kl./s, 8 kamer (25 kl./s na kanał) Prędkości/liczby 2 Mpx (FullHD): 128 kl./s, 32 kamery (4 kl./s na kanał) kamer / 160 kl./s, 16 kamer (10 kl./s na kanał) rozdzielczości 200 kl./s, 8 kamer (25 kl./s na kanał) rejestracji 3 Mpx (QXGA): 32 kl./s, 32 kamery (1 kl./s na kanał) 96 kl./s, 16 kamer (6 kl./s na kanał) 176 kl./s, 8 kamer (22 kl./s na kanał) 5 Mpx (QUVGA): 32 kl./s, 32 kamery (1 kl./s na kanał) 48 kl./s, 16 kamer (3 kl./s na kanał) 64 kl./s, 8 kamer (8 kl./s na kanał) Interfejsy Ethernet 1 Gb/s, 10/100/1000 Base TX (RJ 45), 3 x USB, es ATA, 2 x komunikacyjne RS 485, RS 232 Wyjścia wizyjne HDMI, FullHD, VGA (D Sub), Video (BNC). główne Wejścia 1 (+ IP) x Audio (BNC), 1 kω / 2 Vpp dźwiękowe Wyjście 2 (+ IP) x Audio (RCA), 600 Ω/wyjście liniowe dźwiękowe Strona 11 z 16

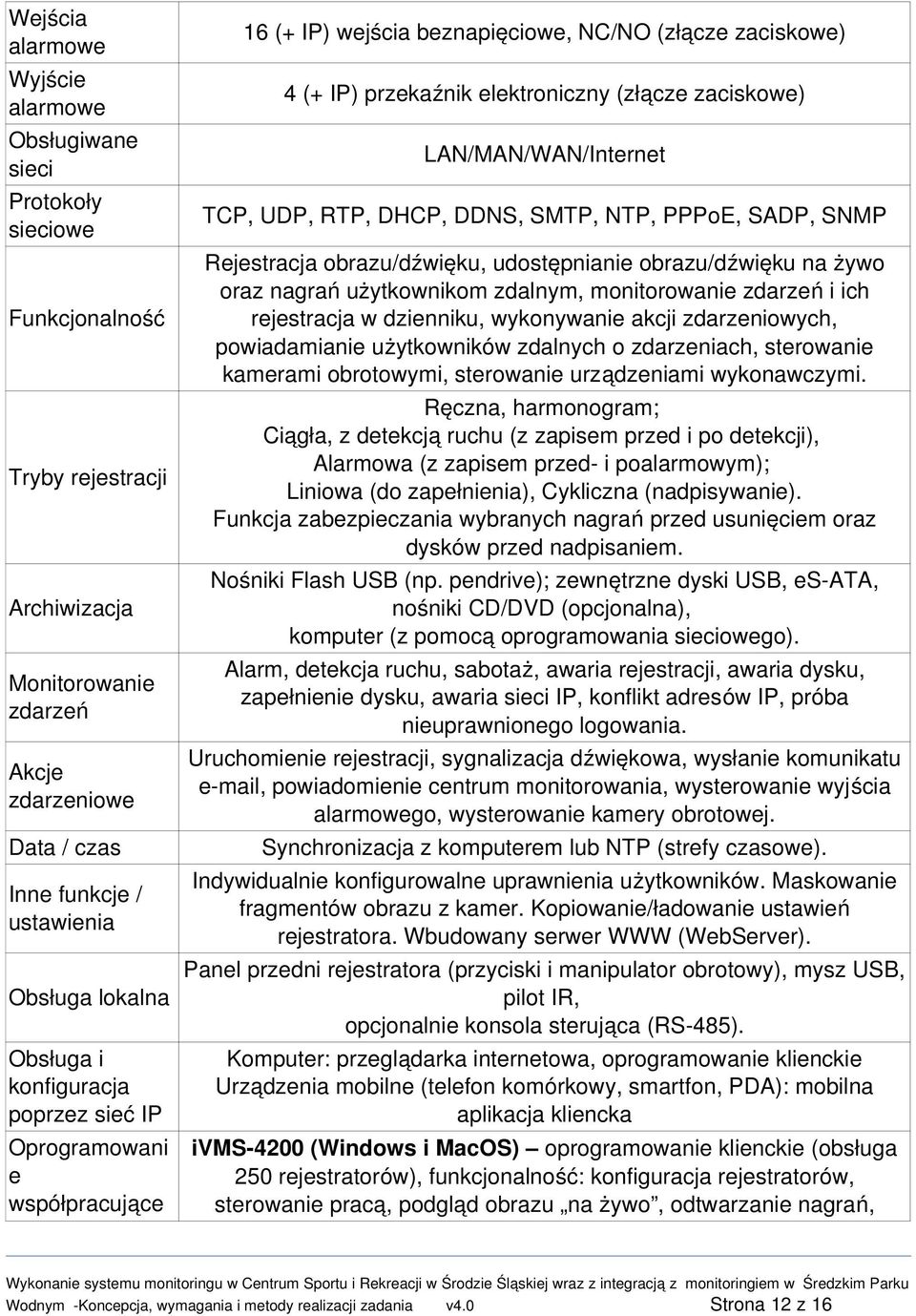

12 Wejścia alarmowe Wyjście alarmowe Obsługiwane sieci Protokoły sieciowe Funkcjonalność Tryby rejestracji Archiwizacja Monitorowanie zdarzeń Akcje zdarzeniowe Data / czas Inne funkcje / ustawienia Obsługa lokalna Obsługa i konfiguracja poprzez sieć IP Oprogramowani e współpracujące 16 (+ IP) wejścia beznapięciowe, NC/NO (złącze zaciskowe) 4 (+ IP) przekaźnik elektroniczny (złącze zaciskowe) LAN/MAN/WAN/Internet TCP, UDP, RTP, DHCP, DDNS, SMTP, NTP, PPPoE, SADP, SNMP Rejestracja obrazu/dźwięku, udostępnianie obrazu/dźwięku na żywo oraz nagrań użytkownikom zdalnym, monitorowanie zdarzeń i ich rejestracja w dzienniku, wykonywanie akcji zdarzeniowych, powiadamianie użytkowników zdalnych o zdarzeniach, sterowanie kamerami obrotowymi, sterowanie urządzeniami wykonawczymi. Ręczna, harmonogram; Ciągła, z detekcją ruchu (z zapisem przed i po detekcji), Alarmowa (z zapisem przed i poalarmowym); Liniowa (do zapełnienia), Cykliczna (nadpisywanie). Funkcja zabezpieczania wybranych nagrań przed usunięciem oraz dysków przed nadpisaniem. Nośniki Flash USB (np. pendrive); zewnętrzne dyski USB, es ATA, nośniki CD/DVD (opcjonalna), komputer (z pomocą oprogramowania sieciowego). Alarm, detekcja ruchu, sabotaż, awaria rejestracji, awaria dysku, zapełnienie dysku, awaria sieci IP, konflikt adresów IP, próba nieuprawnionego logowania. Uruchomienie rejestracji, sygnalizacja dźwiękowa, wysłanie komunikatu e mail, powiadomienie centrum monitorowania, wysterowanie wyjścia alarmowego, wysterowanie kamery obrotowej. Synchronizacja z komputerem lub NTP (strefy czasowe). Indywidualnie konfigurowalne uprawnienia użytkowników. Maskowanie fragmentów obrazu z kamer. Kopiowanie/ładowanie ustawień rejestratora. Wbudowany serwer WWW (WebServer). Panel przedni rejestratora (przyciski i manipulator obrotowy), mysz USB, pilot IR, opcjonalnie konsola sterująca (RS 485). Komputer: przeglądarka internetowa, oprogramowanie klienckie Urządzenia mobilne (telefon komórkowy, smartfon, PDA): mobilna aplikacja kliencka ivms 4200 (Windows i MacOS) oprogramowanie klienckie (obsługa 250 rejestratorów), funkcjonalność: konfiguracja rejestratorów, sterowanie pracą, podgląd obrazu na żywo, odtwarzanie nagrań, Strona 12 z 16

13 (freeware) archiwizacja nagrań; nadzorowanie stanu / zdarzeń rejestratorów, wykonywanie akcji zdarzeniowych, sterowanie kamerami obrotowymi, urządzeniami wykonawczymi; WebClient przeglądarka internetowa Internet Explorer, Mozilla Firefox, Google Chrome, Apple Safari (obsługa 1 rejestratora), funkcjonalność zbliżona do ivms 4200; ivms 4500 aplikacja kliencka (obsługa 16 rejestratorów) na urządzenia mobilne (telefon komórkowy, smartfon, PDA): podgląd na żywo (platformy: Java, Symbian, WindowsMobile, iphone, Android, BlackBerry); StreamMediaServer serwer strumieni; IPServer serwer DDNS; VSPlayer odtwarzacz nagrań archiwalnych; Local Playback odtwarzacz nagrań z dysków twardych; Format Converter konwerter formatu wideo; IP Finder lokalizator urządzeń w sieci; DiskCalculator kalkulator dysków/czasu rejestracji; NVRCalculator kalkulator rejestratorów IP; CameraCalculator kalkulator kamer IP; API/SDK narzędzia programistyczne Rejestrator x2 dla Średzkiego parku Wodnego Model Wejścia kamerowe TurboHD / TVI / Analog Liczba kanałów IP Maksymalne prędkości rejestracji i rozdzielczości obrazu zapisywanego / odtwarzanego Metoda kompresji Wyjścia monitorowe Wejście dźwiękowe Wyjścia dźwiękowe Interfejsy Obsługiwane sieci Protokoły sieciowe Parametry 16x Video (BNC) kl./s 1080P (12 kl./s / kanał) 400 kl./s 720P, VGA, 4CIF, CIF (25 kl./s / kanał) H.264, DualStream wsparcie dwustrumieniowości wizji kamer, zmienny lub stały strumień danych (bitrate), dwukierunkowa transmisja dźwięku HDMI: Full HD, VGA (D Sub): Full HD 1x Audio (RCA); 1 kω / 2 Vpp 1x Audio (RCA), 1 kω / liniowe RS 485, 2x USB 2.0, 10M / 100M Ethernet LAN/MAN/WAN/Internet TCP/IP, PPPoE, DHCP, DNS, DDNS, NTP, SADP, SMTP, SNMP, NFS, iscsi, UPnP, HTTPS, EZVIZ Cloud P2P Strona 13 z 16

14 System operacyjny Wielozadaniowość Embedded Linux Tak Rejestracja obrazu/dźwięku, udostępnianie obrazu/dźwięku na żywo oraz nagrań użytkownikom zdalnym, monitorowanie zdarzeń i Funkcjonalność ich rejestracja w dzienniku, wykonywanie akcji zdarzeniowych, powiadamianie użytkowników zdalnych o zdarzeniach, sterowanie kamerami obrotowymi Dysk twardy 2x S ATA do 4 TB, Rejestracja NAS (NFS), SAN (iscsi), e SATA Ręczna, harmonogram; Ciągła, z detekcją ruchu (z zapisem przed i po detekcji), Tryby rejestracji Liniowa (do zapełnienia), cykliczna (nadpisywanie); Funkcja zabezpieczania wybranych nagrań usunięciem oraz dysków przed nadpisaniem. Nośniki Flash USB (np. PenDrive); Komputer (oprogramowanie Archiwizacja klienta sieciowego) Detekcja ruchu, sabotaż, awaria rejestracji, awaria dysku, Monitorowanie zapełnienie dysku, awaria sieci IP, zdarzeń konflikt adresów IP, próba nieuprawnionego logowania Uruchomienie rejestracji, sygnalizacja dźwiękowa, wysłanie Akcje zdarzeniowe komunikatu e mail, powiadomienie centrum monitorowania Ręcznie (automatyczne strefy czasowe), synchronizacja z Data / czas komputerem, NTP Indywidualnie konfigurowalne uprawnienia użytkowników. Inne funkcje / Maskowanie fragmentów obrazu z kamer. Kopiowanie/ładowanie ustawienia ustawień rejestratora. Wbudowany serwer WWW (WebServer). Obsługa lokalna Mysz USB, Pilot IR Obsługa i Komputer: przeglądarka internetowa, oprogramowanie klienckie konfiguracja poprzez Urządzenia mobilne (telefon komórkowy, smartfon, tablet): mobilna sieć IP aplikacja kliencka Oprogramowanie ivms 4200 (Windows, MacOS, Linux) oprogramowanie współpracujące klienckie (obsługa 256 rejestratorów), funkcjonalność: konfiguracja (freeware) rejestratorów, sterowanie pracą, podgląd obrazu na żywo, odtwarzanie nagrań, archiwizacja nagrań; nadzorowanie stanu/zdarzeń rejestratorów, wykonywanie akcji zdarzeniowych, sterowanie kamerami obrotowymi, urządzeniami wykonawczymi; webvms przeglądarka internetowa Internet Explorer, Mozilla Firefox, Google Chrome, Apple Safari (obsługa 1 rejestratora), funkcjonalność zbliżona do ivms; ivms 4500 aplikacja kliencka (obsługa 16 rejestratorów) na urządzenia mobilne (telefon Strona 14 z 16

15 komórkowy, smartfon, tablet): podgląd na żywo (platformy: iphone, Android, WindowsPhone); StreamServer serwer strumieni; IPServer serwer DDNS; VSPlayer odtwarzacz nagrań archiwalnych; Local Playback odtwarzacz nagrań z dysków twardych; Format Converter konwerter formatu wideo; IP Finder lokalizator urządzeń w sieci; DiskCalculator kalkulator dysków/czasu rejestracji; API/SDK narzędzia programistyczne (dla Windows i Linux) 3.4 Inne 3 letnia gwarancja na urządzenia i wykonane usługi5 Maksymalny czas naprawy usterki krytycznej (tzn takiej która uniemożliwia całkowicie używanie systemu) 24h Maksymalny czas naprawy innych usterek 48h 3.5 Uwagi Prace należy wykonać w uzgodnionym z Zamawiającym czasie oraz z zachowaniem należytej jak dla takich obiektów estetyki. Ze względu na charakter prac Zamawiający przed złożeniem oferty musi wykonać wizję lokalną. Wykonawca musi posiadać co najmniej 3 letnie, udokumentowane doświadczenie w wykonywaniu instalacji monitoringu Prace muszą być wykonane zgodnie z obowiązującymi przepisami, normami i wiedzą techniczną Materiały użyte do wykonania prac powinny być nowe i nowoczesne. 5 W przypadku kiedy z utrzymaniem gwarancji wiązać się będą jakieś koszty (np. konserwacja, wymiana zużytych elementów itp.) Wykonawca zobowiązany jest ww koszty podać jako dodatkową pozycje w ofercie przy czym nie uwzględniając ich w ostatecznej cenie Strona 15 z 16

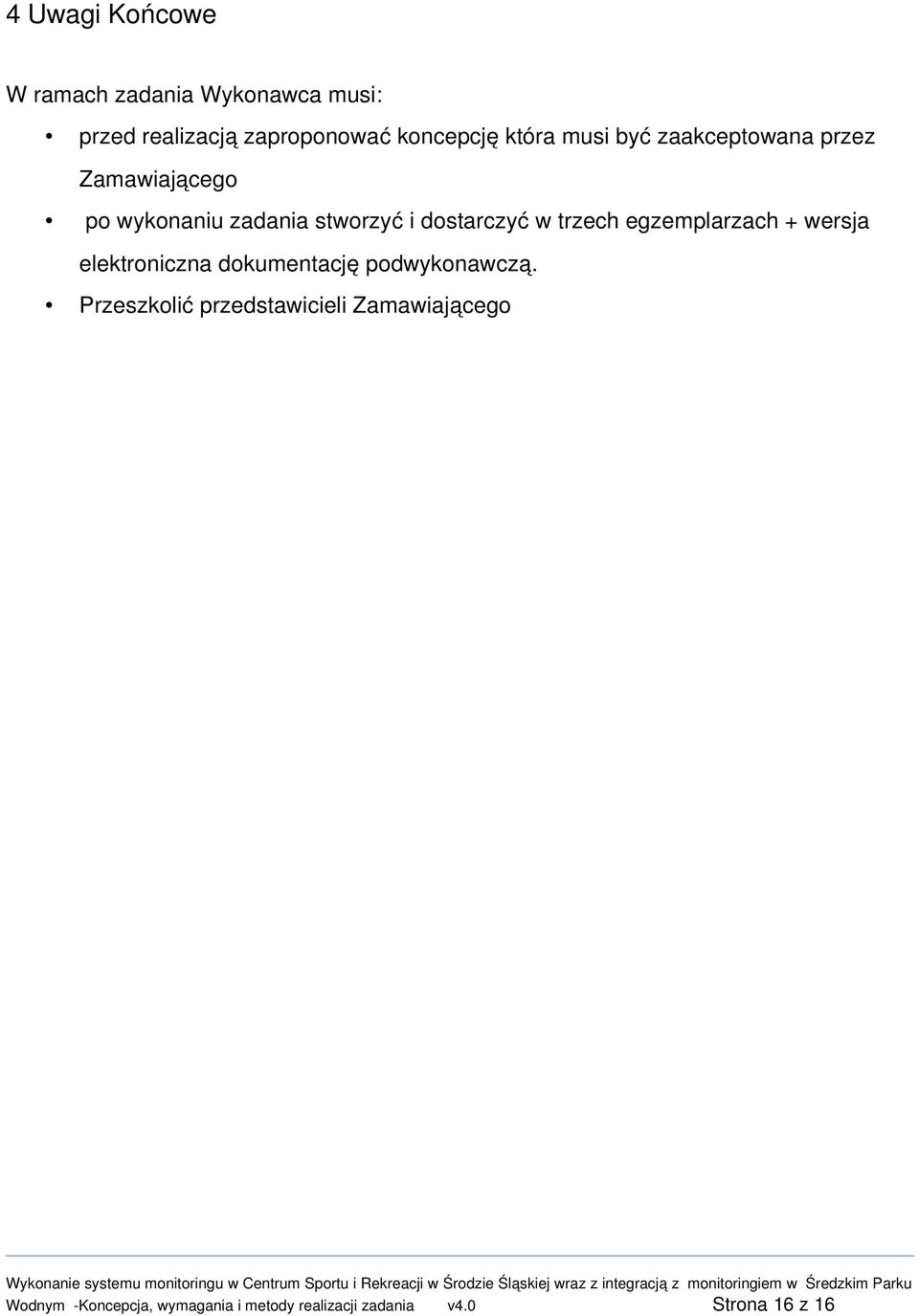

16 4 Uwagi Końcowe W ramach zadania Wykonawca musi: przed realizacją zaproponować koncepcję która musi być zaakceptowana przez Zamawiającego po wykonaniu zadania stworzyć i dostarczyć w trzech egzemplarzach + wersja elektroniczna dokumentację podwykonawczą. Przeszkolić przedstawicieli Zamawiającego Strona 16 z 16
