1 Spis treści: 1. INFORMACJE OGÓLNE PODSTAWA OPRACOWANIA FAZA OPRACOWANIA ZAWARTOŚĆ DOKUMENTACJI PROJEKTU WYKONAWCZEGO PRZEDMIOT OPRACOWANIA WYKAZ ROŚLIN DLA I I II ETAPU ROŚLINY- ETAP I CZĘŚĆ OGÓLNA ELIPSA NR ELIPSA NR ELIPSA NR ELIPSA NR ELIPSA NR OGRÓD WIEJSKI OGRÓD WARZYWNY ROŚLINY- ETAP II CZĘŚĆ OGÓLNA ELIPSA NR OTOCZENIE DOMU ZDJĘCIA PROJEKTOWANYCH ROŚLIN WYKAZ NAWIERZCHNI I MAŁEJ ARCHITEKTURY DLA I I II ETAPU NAWIERZCHNIE I MAŁA ARCHITEKTURA - ETAP I CZĘŚĆ OGÓLNA ELIPSA NR ELIPSA NR ELIPSA NR ELIPSA NR ELIPSA NR OGRÓD WIEJSKI OGRÓD WARZYWNY NAWIERZCHNIE I MAŁA ARCHITEKTURA - ETAP II...27

2 5.2.1 CZĘŚĆ OGÓLNA ELIPSA NR OTOCZENIE DOMU ZDJĘCIA PRZYKŁADOWYCH ROZWIĄZAŃ OŚWIETLENIE SPIS ZAŁĄCZNIKÓW RYSUNKOWYCH

3 1. INFORMACJE OGÓLNE 1.1 PODSTAWA OPRACOWANIA Opracowanie zostało wykonane na zlecenie: Marcina Sobczyka Przy wykonywaniu opracowania wykorzystano następujące dokumenty źródłowe: mapa sytuacyjno wysokościowa terenu do celów projektowych, w skali 1:500, projekt zagospodarowania terenu wykonany przez pracownię CENTRALA GRUPA PROJEKTOWA 1.2 FAZA OPRACOWANIA Projekt wykonawczy dla etapu I i II. 1.3 ZAWARTOŚĆ DOKUMENTACJI PROJEKTU WYKONAWCZEGO Dokumentacja składa się z dwóch części: graficznej i opisowej. W skład części graficznej wchodzi: rzut koncepcji rzuty skala 1:250, rysunki szczegółowe przedstawiające sposób wykonania poszczególnych elementów projektu w skalach: 1:50, 1:20. W skład części opisowej wchodzi: opis koncepcji, wykaz poszczególnych elementów projektu. 1.4 PRZEDMIOT OPRACOWANIA Projektowany ogród znajduje się na działce położonej w dolinie rzeki Bug, nad jednym z jego starorzeczy. Teren opracowania w wyraźny sposób dzieli się na dwa odbiegające od siebie charakterem części. Jedna, sąsiadująca bezpośrednio z starorzeczem, ma charakter utylitarny. Część tę, bardziej użytkową, zajmuje polana z licznym starodrzewem. Wiele rosnących tu drzew ma formę nasadzeń celowych (zwłaszcza świerki), ale liczny jest również samosiew młodych drzew. W tej części znajduje się dom w stylu wiejskiej chaty. Drugą część działki zajmuje gęsty, mieszany młodnik. W przyszłości planowane jest postawienie na skraju obu tych części, budynku projektu grupy projektowej CENTRALA. Obie części łącznie zajmują powierzchnię 18330m 2. Koncepcja ogrodu została zdeterminowana przez specyficzny charakter działek, występujące tu wiosną podtopienia oraz oryginalną formę projektowanego budynku. Najmocniejszym elementem kompozycji jest projektowany budynek na rzucie litery X, położonego na dwóch krzyżujących się ze sobą osiach jedną z nich stanowi droga 3

4 biegnąca od projektowanego wjazdu aż do pomostu na starorzeczu. Założenie zieleni zakłada jak najmniejszą konkurencję w stosunku do projektu domu. Koncepcja opiera się na rozsianych po całym terenie opracowania elipsach o różnym programie i różnej strukturze roślinności, spiętych częściowo przez eliptyczną obwodnicę pozwalającą obejść cały ogród. Elipsy, podobnie jak teren opracowania, dzielą się zasadniczo na dwa rodzaje. W części leśnej ogrodu elipsy otoczone są murkami z gabionów i mają charakter małych polan w lesie oraz cechują się minimalną ingerencją w istniejącą roślinność. W elipsach tych zaproponowano miejsca do wypoczynku w postaci deck'ów, miejsc na hamaki i drewnianych siedzisk. Natomiast w części ogrodu mniej zadrzewionej elipsy to głównie nasadzenia traw ozdobnych i bylin kontrastujące z otaczającym je trawnikiem. Jedną z nich zajmuje ogród użytkowy, częściowo położony na miejscu istniejącego tu wcześniej ogrodu użytkowego. Przewidziano tu nasadzenia drzew i krzewów owocowych, a całość okala połformowany żywopłot z aronii i róż. Elipsy rozmieszczono tak, aby najefektywniej wykorzystać zastane w terenie warunki, m.in.: zgrupowanie drzew oraz zagłębienia terenu. Odmienną postać mają nasadzenia wokół budynku o charakterze wiejskiej chaty. Posadzone tu rośliny mają nawiązywać do wiejskiego, kolorowego ogrodu. Rabaty zaplanowano otoczyć niskim plecionym płotkiem. Wokół projektowanego domu planowane jest natomiast posadzenie mieszanki leśnych bylin m.in.: funkie, parzydło leśne, paprocie. W sąsiedztwie projektowanego domu znajdują się dwa okresowo wysychające zbiorniki wodne. Posadzone tu rośliny są odporne na zmieniające się warunki wodne. Ponadto, zaplanowano możliwość przejścia przez zbiornik, po połówkach pni, które dodatkowo rozdzielają poszczególne grupy bylin. Wzdłuż północno zachodniej i południowej granicy zaproponowano niestrzyżony żywopłot. Celem tych nasadzeń jest izolacja posesji od otoczenia i stworzenie intymnej atmosfery wewnątrz ogrodu. Nasadzenia krzewów zaprojektowano na wzór zakrzewień śródpolnych. W doborze roślin zastosowano rodzime gatunki, m.in.: głóg jednoszyjkowy, trzmielinę zwyczajną, śliwę tarninę, różę dziką, jeżynę fałdowaną, bez czarny, kalinę koralową. Jedynymi liniami prostymi w projekcie są, podkreślające oś widokową, murki z gabionów biegnące, z przerwami od wschodniej elewacji projektowanego budynku, w stronę schodów schodzących do starorzecza Bugu. Do naturalistycznej kompozycji ogrodu dostosowano również nawierzchnie ogrodowe, mające charakter ziemnych przedeptów. Ze względu na późniejszą niż ogród realizację projektowanego budynku opracowanie zostało podzielone na etapy, a w obmiarze dodatkowo wydzielono z całości ogrodu poszczególne elipsy zgodnie z pokazanym poniżej schematem podziału ogrodu. 4

5 5

6 2. WYKAZ ROŚLIN DLA I I II ETAPU 2.1 ROŚLINY- ETAP I CZĘŚĆ OGÓLNA NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY KRZEWY Berberis vulgaris/ berberys pospolity/ berberys Thunberga szt 22 pojedynczo poj. C3-C5, wys.40-60cm Berberis thunbergii Corylus avellana leszczyna pospolita szt 8 pojedynczo poj. C10, wys cm Cotoneaster lucidus irga błyszcząca szt 34 pojedynczo poj. C3-C5, wys.40-60cm Crataegus rhipidophylla głóg odgiętodziałkowy szt 16 pojedynczo poj. C10, wys cm Euonymus europaea trzmielina zwyczajna szt 8 pojedynczo poj. C10, 50-60cm Frangula alnus kruszyna pospolita szt 4 pojedynczo poj. C3-C5, Prunus spinosa śliwa tarnina szt 15 pojedynczo poj. C3-C5, wys.40-60cm Rhamnus cathartica szakłak pospolity szt 8 pojedynczo poj. C3-C5, Ribes alpinum porzeczka alpejska szt X50 poj. C3, wys.40-60cm Rosa canina róża dzika szt 8 pojedynczo poj. C3-C5, wys.40-60cm Rosa pimpinellifolia róża gęstokolczasta szt x60 poj. C3, wys.40-60cm Rosa rugosa róża pomarszczona szt x60 poj. C3-C5, wys.40-60cm Rubus plicatus jeżyna fałdowana szt X100 poj. C3, wys.40-60cm Salix purpurea 'Nana' wierzba purpurowa 'Nana' szt 94 75x75 poj. C3, wys.40-60cm, wymaga cięcia do wysokości 50 cm co kilka sezonów wegetacyjnych Sambucus nigra bez czarny szt 22 pojedynczo poj. C15, wys cm Sorbaria sorbifolia tawlina jarzębolistna szt x75 poj. C3, wys.40-60cm Spiraea salicifolia tawuła wierzbolistna szt x45 poj. C3, wys.40-60cm Viburnum opulus kalina koralowa szt 20 pojedynczo poj. C5, wys cm BYLINY - MIESZANKI rośliny w kilku gatunkowych grupach sadzić mieszając poszczególne rośliny losowo aby stworzyć efekt naturalnej rabaty Aquilegia vulgaris orlik pospolity szt x50 poj. P10 Campanula patula dzwonek rozpierzchły szt x60 poj. P10 Deschampsia caespitosa śmiałek darniowy szt x40 poj. C1,5 BYLINY - JEDNOGATUNKOWE GRUPY Carex pendula turzyca zwisła szt x37 poj. P10 Cornus canadensis dereń kanadyjski szt x45 poj. C3 Darmera peltata tarczownica tarczowata szt 58 75x75 poj. P10 Geranium cantabrigense bodziszek kantabryjski szt x37 poj. P10 Hosta sieboldiana funkia Siebolda szt 80 60x60 poj. P10 Iris pseudoacorus kosaciec żółty szt x45 poj. P10 Lythrum salicaria krwawnica pospolita szt x60 poj. P10 Petasites hybridus lepiężnik różowy szt x100 poj. P10 Polygonatum multiflorum kokoryczka wielokwiatowa szt x30 poj. P10 TRAWNIK 2349 m 2 ŁĄKA KWIETNA 1293,2 m 2 "polska łąka kwietna" - mieszanka nasion m.in. złocień, jaskier, firletka, koszona 1 do 3 razy do roku. Marka referencyjna: ŁUKASZ ŁUCZAJ DZIKI OGRÓD; adres: Pietrusza Wola 86, Wojaszówka; e mail: lukasz.luczaj@interia.pl 6

7 2.1.2 ELIPSA NR 1 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - MIESZANKI rośliny w klku gatunkowych grupach sadzić miszając poszczególne rośliny losowo aby stworzyć efekt naturalnej rabaty Convallaria majalis konwalia majowa szt 99 33x33 poj. P10 Digitalis purpurea naparstnica purpurowa szt x28 poj. C1,5 Dryopteris filix-mas nerecznica samcza szt x75 poj. P10 Hedera helix bluszcz pospolity szt 71 50x50 poj. C2 ROŚLINY CEBULOWE cebule sadzimy w darni w losowo wybranych miejscach tak aby po posadzeniu rośliny cebulowe stworzyły efekt naturalnej rabaty, należy przed wysadzeniem rozrzucić je swobodnie na danym terenie i posadzić w miejscu, w którym spadły Galanthus nivalis cebulica dwulistna szt x ELIPSA NR 2 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - JEDNOGATUNKOWE GRUPY Ajuga reptans dąbrówka rozłogowa szt 72 25x25 poj. P10 Dryopteris filix-mas nerecznica samcza szt 18 75x75 poj. P10 Galium odoratum przytulia wonna szt 54 28x28 poj. P10 Luzula Nicea kosmatka olbrzymia szt x28 poj. P ELIPSA NR 3 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - JEDNOGATUNKOWE GRUPY Dryopteris filix-mas nerecznica samcza szt 20 75x75 poj. P10 Galeobdolon luteum gajowiec żółty szt x33 poj. P10 Hedera helix bluszcz pospolity szt 37 50x50 poj. C2 ROŚLINY CEBULOWE cebule sadzimy w darni w losowo wybranych miejscach tak aby po posadzeniu rośliny cebulowe stworzyły efekt naturalnej rabaty, należy przed wysadzeniem rozrzucić je swobodnie na danym terenie i posadzić w miejscu, w którym spadły Narcissus poeticus narcyz biały szt x ELIPSA NR 4 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - JEDNOGATUNKOWE GRUPY Poa nemoralis wiechlina gajowa szt x45 poj. P10 ROŚLINY CEBULOWE cebule sadzimy w darni w losowo wybranych miejscach tak aby po posadzeniu rośliny cebulowe stworzyły efekt naturalnej rabaty, należy przed wysadzeniem rozrzucić je swobodnie na danym terenie i posadzić w miejscu, w którym spadły Scilla bifolia cebulica dwulistna szt x45 7

8 2.1.6 ELIPSA NR 6-11 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - MIESZANKI rośliny w klku gatunkowych grupach sadzić miszając poszczególne rośliny losowo aby stworzyć efekt naturalnej rabaty Aquilegia vulgaris orlik pospolity szt x50 poj. P10 Campanula patula dzwonek rozpierzchły szt x60 poj. P10 Deschampsia caespitosa śmiałek darniowy szt x40 poj. C1,5 Digitalis purpurea odm. 'Castor Primrose' naparstnica purpurowa szt x45 poj. C3 Dryopteris filix-mas nerecznica samcza szt 15 75x75 poj. P10 Hedera helix bluszcz pospolity szt x50 poj. C2 Molinia caerulea trzęślica modra szt x37 poj. C2 BYLINY - JEDNOGATUNKOWE GRUPY Cimicifuga racemosa pluskwica groniasta szt x37 poj. C3 ROŚLINY CEBULOWE cebule sadzimy w darni w losowo wybranych miejscach tak aby po posadzeniu rośliny cebulowe stworzyły efekt naturalnej rabaty, należy przed wysadzeniem rozrzucić je swobodnie na danym terenie i posadzić w miejscu, w którym spadły Alium gigantemi czosnek olbrzymi szt X OGRÓD WIEJSKI NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY KRZEWY Rosa 'Sympathie' róża pnąca 'Sympathie' szt 1 pojedynczo poj. C4 Syringa meyeri 'Palibin' lilak Meyera 'Palibin' szt 3 pojedynczo poj. C5, wys.40-60cm BYLINY - JEDNOGATUNKOWE GRUPY Alce rosea malwa różowa szt 8 45x45 poj. P10 Campanula glomerata dzwonek skupiony szt 22 33x33 poj. P10 Campanula latifolia dzwonek szerokolistny szt 28 45x45 poj. P10 Delphinium cultorum ostróżka ogrodowa szt 19 45x45 poj. C3 Digitalis purpurea naparstnica purpurowa szt 58 28x28 poj. C3 Dryopteris filix-mas nerecznica samcza szt 18 75x75 poj. P10 Geranium cantabrigense bodziszek kantabryjski szt 57 37x37 poj. P10 Geum coccineum kuklik szkarłatny szt 6 25x25 poj. P10 Lupinus polyphyllus łubin trwały szt 30 45x45 poj. P10 Nepeta faassenii kocimiętka Faassena szt 19 33x33 poj. P10 Peonia lactiflora piwonia chińska szt 30 75x75 poj. P10 Phlox paniculata płomyk wiechowaty szt 15 37x37 poj. P10 Physostegia virginiana odętka wirginijska szt 20 33x33 poj. P10 Rudbeckia fulgida rudbekia błyskotliwa szt 26 37x37 poj. C3 Stachys grandiflora czyściec wielkokwiatowy szt 34 33x33 poj. C OGRÓD WARZYWNY NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY DRZEWA owocowe szt 8 pojedynczo poj.d15, wys cm KRZEWY Aronia melanocarpa aronia czarna szt 40 sadzony co 70cm poj. C5, wys.60-80cm Rosa 'Rose de Rescht' róża 'Rose de Rescht' szt 11 sadzony co 50cm poj. C7, wys.40-60cm 8

9 Rosa damascena róża damasceńska sadzony co szt 14 'Trigintipetala' 'Trigintipetala' 50cm poj. C7, wys.40-60cm Rosa pimpinellifolia Stanwell róża gęstokolczasta sadzony co szt 26 Perpetual Stanwell Perpetual 50cm poj. C7, wys.40-60cm Rosa Cardinal de Richelieu róża Cardinal de Richelieu szt 6 sadzony co 50cm poj. C7, wys.40-60cm Rose 'Complicata' róża 'Complicata' szt 10 sadzony co 50cm poj. C7, wys.40-60cm KRZEWY Ribes nigrum porzeczka czarna szt 13 75x75 poj. C3, wys.40 Ribes rubrum porzeczka czerwona szt 11 75x75 poj. C3, wys.40 Ribes uva-crispa agrest szt 11 75x75 poj. C3, wys.40 Rubus idaeus malina właściwa szt 10 75x75 poj. C3, wys.40 Vaccinium corymbosum borówka wysoka szt 9 75x75 poj. C3, wys.40 TRAWNIK 190 m 2 3. ROŚLINY- ETAP II CZĘŚĆ OGÓLNA NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY DRZEWA owocowe szt 3 pojedynczo poj.d15, wys cm Betula pendula brzoza brodawkowata szt 3 pojedynczo wys.400cm, ob.16/18 KRZEWY Aronia melanocarpa aronia czarna szt 7 pojedynczo poj. C5, wys.60-80cm Viburnum opulus kalina koralowa szt 1 pojedynczo poj. C5, wys cm BYLINY - MIESZANKI rośliny w kilku gatunkowych grupach sadzić mieszając poszczególne rośliny losowo aby stworzyć efekt naturalnej rabaty Aquilegia vulgaris orlik pospolity szt x75 poj. P10 Campanula patula dzwonek rozpierzchły szt x50 poj. P10 Deschampsia caespitosa śmiałek darniowy szt x40 poj. C1,5 BYLINY - JEDNOGATUNKOWE GRUPY Calamagrostis varia / trzcinnik pstry / trzcinnik Calamagrostis x acutiflora ostrokwiatowy szt x60 poj. C3 Carex pendula turzyca zwisła szt x37 poj. P10 Cornus canadensis dereń kanadyjski szt x45 poj. C3 Darmera peltata tarczownica tarczowata szt 46 75x75 poj. P10 Dryopteris filix-mas nerecznica samcza szt 34 75x75 poj. P10 Hedera helix bluszcz pospolity szt 66 50x50 poj. C2 Hosta sieboldiana funkia Siebolda szt x60 poj. P10 Iris pseudoacorus kosaciec żółty szt 20 45x45 poj. P10 Polygonatum multiflorum kokoryczka wielokwiatowa szt x30 poj. P10 TRAWNIK 1018,4 m 2 ŁĄKA KWIETNA 543,2 m 2 "polska łąka kwietna" - mieszanka nasion m.in. złocień, jaskier, firletka, koszona 1 do 3 razy do roku. Marka referencyjna: ŁUKASZ ŁUCZAJ DZIKI OGRÓD; adres: Pietrusza Wola 86, Wojaszówka; e mail: lukasz.luczaj@interia.pl 9

10 3.1.2 ELIPSA NR 5 NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY KRZEWY Cornus alba 'Sibirica' dereń biały 'Sibirica' szt 5 pojedynczo poj. C3, wys.40-60cm, wymaga cięcia do wysokości 50 cm co kilka sezonów wegetacyjnych poj. C3, wys.40, wymaga cięcia Cornus sanguinea 'Midwinter dereń świdwa 'Midwinter szt 4 pojedynczo do wysokości 50 cm co kilka Fire' Fire' sezonów wegetacyjnych poj. C3, wys.40, wymaga cięcia Cornus sericea 'Flaviramea' dereń rozłogowy 'Flaviramea' szt 6 pojedynczo do wysokości 50 cm co kilka sezonów wegetacyjnych Viburnum opulus 'Compactum' kalina koralowa 'Compactum' szt 4 pojedynczo poj. C3, wys.40 Viburnum opulus 'Roseum' kalina koralowa 'Roseum' szt 2 pojedynczo poj. C5, wys cm BYLINY - MIESZANKI rośliny w klku gatunkowych grupach sadzić miszając poszczególne rośliny losowo aby stworzyć efekt naturalnej rabaty Iris sibirika kosaciec syberyjski szt x37 poj. P10 Polygonum bistora rdest wężownik szt x45 poj. P10 Trollius europaeus pełnik europejski szt x33 poj. P10 BYLINY - JEDNOGATUNKOWE GRUPY Geranium cantabrigense bodziszek kantabryjski szt x37 poj. P OTOCZENIE DOMU NAZWA ŁACIŃSKA NAZWA POLSKA J.M. ILOŚĆ ROZSTAW PARAMETRY BYLINY - JEDNOGATUNKOWE GRUPY Aruncus dioicus parzydło leśne szt x75 poj. P10 Astilbe chinensis Pumila tawułka chińska Pumila szt x37 poj. P10 Carex pendula turzyca zwisła szt x37 poj. P10 Darmera peltata tarczownica tarczowata szt x75 poj. P10 Digitalis purpurea naparstnica purpurowa szt 91 28x28 poj. C3 Dryopteris filix-mas nerecznica samcza szt x75 poj. P10 Galeobdolon luteum gajowiec żółty szt x33 poj. P10 Geum riale kuklik zwisły szt x45 poj. P10 Glyceria maxima manna mielec szt 44 75x75 poj. C3 Hosta sieboldiana funkia Siebolda szt x60 poj. P10 Iris pseudoacorus kosaciec żółty szt x45 poj. P10 Petasites hybridus lepiężnik różowy szt x100 poj. P10 Polygonatum multiflorum kokoryczka wielokwiatowa szt x30 poj. P10 10

11 4. ZDJĘCIA PROJEKTOWANYCH ROŚLIN CZĘŚĆ OGÓLNA DRZEWA BRZEG 11

12 ZBIORNIK RETENCYJNY ŻYWOPŁOT WZDŁUŻ OGRODZENIA 12

13 13

14 14

15 PASY WZDŁUŻ OSI WIDOKOWEJ 15

16 INNE 16

17 ELIPSY ELIPSA NR 1 ELIPSA NR 2 17

18 ELIPSA NR 3 ELIPSA NR 4 18

19 ELIPSA NR 5 19

20 ELIPSY NR 6,8,9 ELIPSA NR 7 ELIPSY NR 10,11 20

21 OTOCZENIE DOMU 21

22 OGRÓD WIEJSKI 22

23 23

24 OGRÓD WARZYWNY 24

25 5. WYKAZ NAWIERZCHNI I MAŁEJ ARCHITEKTURY DLA I I II ETAPU 5.1 NAWIERZCHNIE I MAŁA ARCHITEKTURA - ETAP I CZĘŚĆ OGÓLNA NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Nawierzchnie ziemne ulepszone m² 361 Obrzeża z kłód drewnianych mb 325,4 Elementy małej architektury Gabiony typ 1- wypełnione materiałem kamiennym Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem Wzmocnienie kanału kiszką faszynową łącznie z 2 szt z drugiego etapu ale z wyłączeniem gabionów znajdujących się wewnątrz elips Średnicy 30cm, wykonana z faszyny wiklinowej. Układana w dwóch warstwach, mocowana co 50cm za pomocą pali drewnianych średnicy 7-9 cm i długości 150cm, oraz szpilek średnicy 3-5cm, długości 100cm. Faszyna powinna być świeża i posiadać cechy elastyczności. szt 180 szt 16 mb 85 pale szt 170 szpilka L=1m szt 170 Drewniane skrzynie na kompost szt ELIPSA NR 1 NAZWA UWAGI J.M. ILOŚĆ Elementy małej architektury Gabiony typ 5- obrośnięte bluszczem szt ELIPSA NR 2 NAZWA UWAGI J.M. ILOŚĆ Elementy małej architektury Gabiony typ 2- wypełnione kłodami drewnianymi szt 94 Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem szt 4 Deck z palami na hamaki w elipsie nr 2 powierzchnia 7,4 m2 z maskownicą szt 2 Drewniane podesty (przejścia) w elipsie nr 2 powierzchnia 0,4 m2 z maskownicą szt ELIPSA NR 3 NAZWA UWAGI J.M. ILOŚĆ Elementy małej architektury Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem szt 8 Gabiony typ 5- obrośnięte bluszczem szt 37 25

26 Deck z wycięciami na drzewa w elipsie nr 3 Drewniane siedzisko z graniaków w elipsie nr 3 Nasadzenia roślinne i nawożenie powierzchnia 29,5 m2, trzeba przewidzieć wycięcia na adaptowane drzewa siedzisko z impregnowanych graniaków sosnowych o wymiarach 14x14x69 cm, ułożonych w trzech rzędach, łączonych na gwoździe A1B2C1 6x200 mm szt 1 mb 9, ELIPSA NR 4 NAZWA UWAGI J.M. ILOŚĆ Elementy małej architektury Gabiony typ 3- wypełnione graniakami szt 11 Gabiony typ 5 szt 67 Siedziska z graniaków siedziska o wymiarach 43x43 cm z graniaków sosnowych 14x14x69 cm, impregnowanych, łączony na gwoździe A1B2C1 6x200 mm szt ELIPSA NR 6-11 NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Obrzeża z bruku drewnianego mb 250, OGRÓD WIEJSKI NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Bruk kamienny z trawnikiem m² 74,5 Elementy małej architektury Pleciony płotek mb 41, OGRÓD WARZYWNY NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Obrzeża z bruku drewnianego mb 148,6 Elementy małej architektury Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem szt 2 Drewniane skrzynie na kompost szt 3 Podwyższone grządki drewniane skrzynie 80x200 cm wysokości 30 cm wypełnione ziemią urodzajną szt 6 26

27 5.2 NAWIERZCHNIE I MAŁA ARCHITEKTURA - ETAP II CZĘŚĆ OGÓLNA NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Nawierzchnia z desek powierzchnia podana w przybliżeniu - do weryfikacji w terenie m² 74,7 Bruk kamienny m² 46,7 Nawierzchnie ziemne ulepszone m² 98,1 Obrzeża z bruku drewnianego mb 54,1 Obrzeża z kłód drewnianych mb 24,1 Elementy małej architektury Gabiony typ 1- wypełnione materiałem kamiennym Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem Drewniane podesty na osi domu ELIPSA NR 5 ok. 200m2 - do weryfikacji w terenie, pomiar nie obejmuje pomostów szt 20 szt 34 szt 3 NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Obrzeża z bruku drewnianego mb 52,7 Elementy małej architektury Gabiony typ 1- wypełnione materiałem kamiennym Gabiony typ 4- wypełnione szklanymi bryłami z podświetleniem OTOCZENIE DOMU szt 12 szt 10 NAZWA UWAGI J.M. ILOŚĆ Nawierzchnie - wzmocnienia, zabezpieczenia, elementy rozdzielające Przejścia z połówek (dębowych) pni mb 67 Elementy małej architektury Taras z rampą przy wschodniej elewacji domu wg. oddzielnego projektu szt 1 Taras przy zachodniej elewacji domu wg. oddzielnego projektu szt 1 Schody z metalowej kratownicy - zejście z tarasu wg. oddzielnego projektu szt 1 Drewniana kładka - zejście z podestu wg. oddzielnego projektu szt 1 Drewniana kładka - przy wyjściu z domu wg. oddzielnego projektu szt 1 Drewniana kładka - nad elipsą nr7 wg. oddzielnego projektu szt 1 27

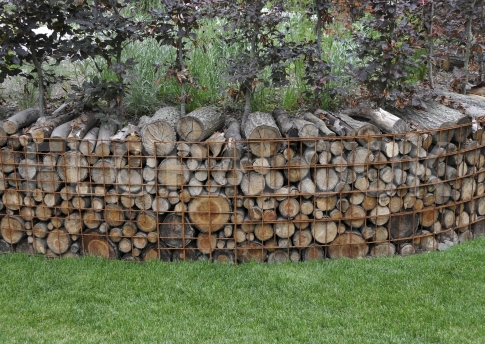

28 6. ZDJĘCIA PRZYKŁADOWYCH ROZWIĄZAŃ GABIONY 28

29 DECK 29

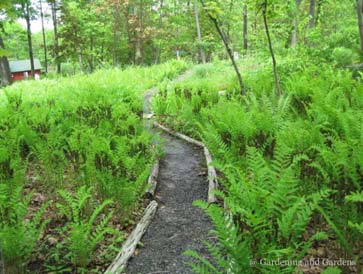

30 PŁOTEK, FASZYNA LEŚNA ŚCIEŻKA 30

31 7. OŚWIETLENIE NAZWA J.M. ILOŚĆ reflektory podświetlające drzewa od dołu szt 3 lampy walkover z kierunkowym światłem - na podestach, pomostach i w nawierzchni z desek szt 32 lampy wbudowane w gabionach z graniakami i bryłami szklanymi szt 39 szeregi diod w gabionach szt 44 reflektory naścienne z czujnikiem ruchu szt 3 NR RYSUNKU K01 8. SPIS ZAŁĄCZNIKÓW RYSUNKOWYCH NAZWA RYSUNKU WYBRANA DO REALIZACJI KONCEPCJA OGRODU SKALA 01 NAWIERZCHNIE, OŚWIETLENIE, WYMIAROWANIE, skala 1: NASADZENIA ROŚLIN skala 1: DETAL: ELIPSA NR 2 skala 1:50 04 DETAL: ELIPSA NR 3 skala 1:50 05 DETAL: ELIPSA NR 4 skala 1:50 06 PRZEKRÓJ 1-1 I 2-2 skala 1: PRZEKRÓJ 3-3 skala 1: PEZEKRÓJ 4-4; PRZEKRÓJ POPRZECZNY DROGI skala 1:50 31
