2 Historia ISD Huta Częstochowa Huta powstała 115 lat temu jako Zakłady Metalowe Handtke na bazie lokalnych surowców: rudy Ŝelaza, węgla i kamienia wapiennego

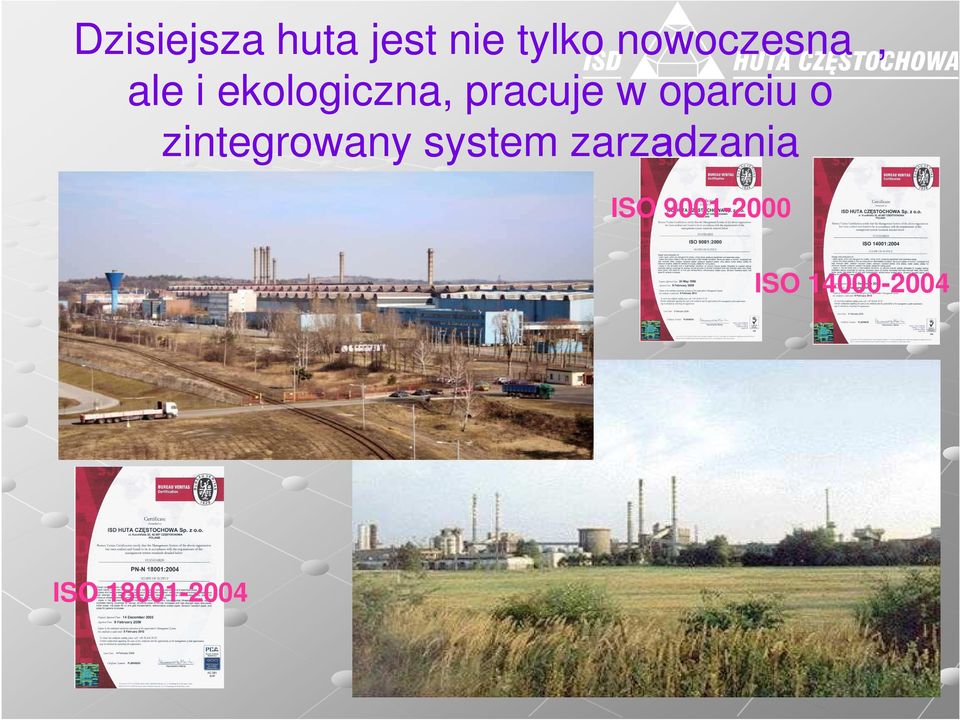

3 Dzisiejsza huta jest nie tylko nowoczesna, ale i ekologiczna, pracuje w oparciu o zintegrowany system zarządzania ISO ISO ISO

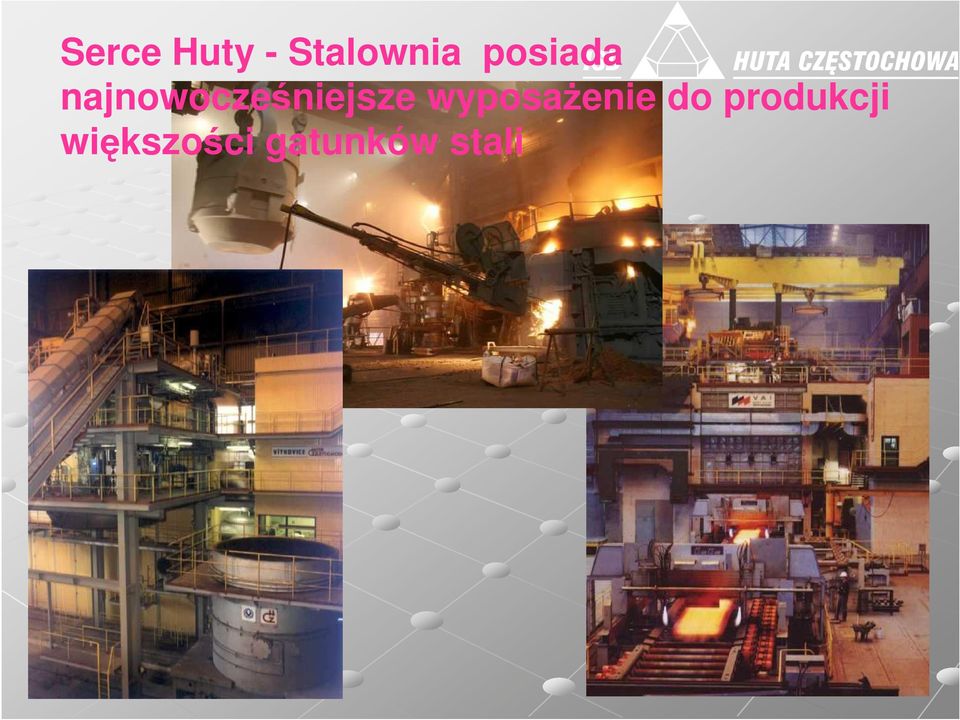

4 Serce Huty - Stalownia posiada najnowocześniejsze wyposaŝenie do produkcji większości gatunków stali

5 Walcownia blach grubych 20 hektarów pod dachem produkcja blisko 1mln ton/rok blach dysponuje instalacjami do produkcji nowoczesnych blach grubych,

6 PROGRAM PRODUKCJI I CERTYFIKATY WALCOWNI BLACH ZAKRES WYMIAROWY -grubość 6-70mm (160mm) -szerokość mm -długość mm(18000mm) ASORTYMENT BLACH -okrętowe -konstrukcyjne zwykłe -konstrukcyjne o podwyŝszonej wytrzymałości -trudnościeralne -trudnordzewiejące -kotłowe -specjalne -ulepszane cieplnie -blachy na rurociągi wielkich średnic spawane wzdłuŝnie Walcownia posiada dopuszczenia wszystkich najwaŝniejszych towarzystw klasyfikacyjnych

7 Walcownia rur bez szwu - poniŝej produkcja wlewków rurowych w stalowni oraz kucie rury na walcarce pielgrzymowej

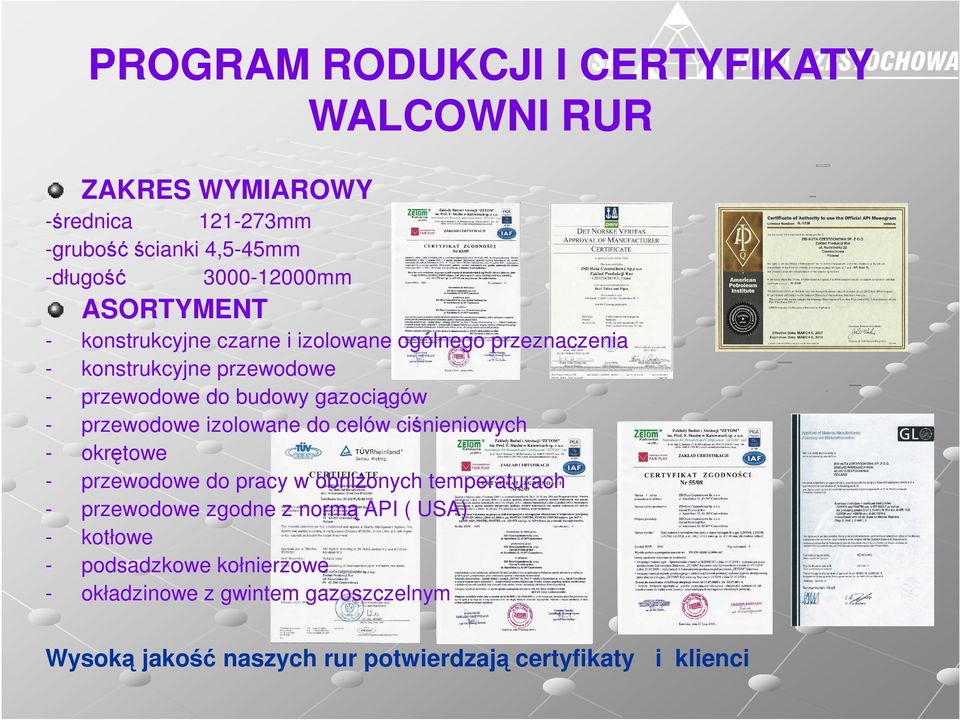

8 PROGRAM RODUKCJI I CERTYFIKATY WALCOWNI RUR ZAKRES WYMIAROWY -średnica mm -grubość ścianki 4,5-45mm -długość mm ASORTYMENT - konstrukcyjne czarne i izolowane ogólnego przeznaczenia konstrukcyjne przewodowe przewodowe do budowy gazociągów przewodowe izolowane do celów ciśnieniowych okrętowe przewodowe do pracy w obniŝonych temperaturach przewodowe zgodne z normą API ( USA) kotłowe podsadzkowe kołnierzowe okładzinowe z gwintem gazoszczelnym Wysoką jakość naszych rur potwierdzają certyfikaty i klienci

9 Centrum Konstrukcji Stalowych i Prefabrykacji ISD Huty Częstochowa

10 STAN OBECNY Podstawowym zadaniem Centrum Konstrukcji Stalowych jest przetwarzanie moŝliwie największej ilości blachy produkowanej przez Walcownię.Centrum zatrudnia ponad 600 osób, w tym ok.70 inŝynierów i technologów, wyposaŝone jest w potęŝną, nowoczesną bazę techniczną, dysponuje duŝymi halami, urządzeniami dźwigowymi o duŝej nośności i bardzo dobrymi przyłączami do infrastruktury drogowej i kolejowej, a przede wszystkim zapleczem materiałowym w postaci własnej walcowni blach. W skład Centrum wchodzą cztery wydziały produkcyjne: Ø Wydział Konstrukcji Mostowych Ø Wydział Konstrukcji Metalowych Ø Wydział Prefabrykacji Ø Wydział Zabezpieczeń Antykorozyjnych

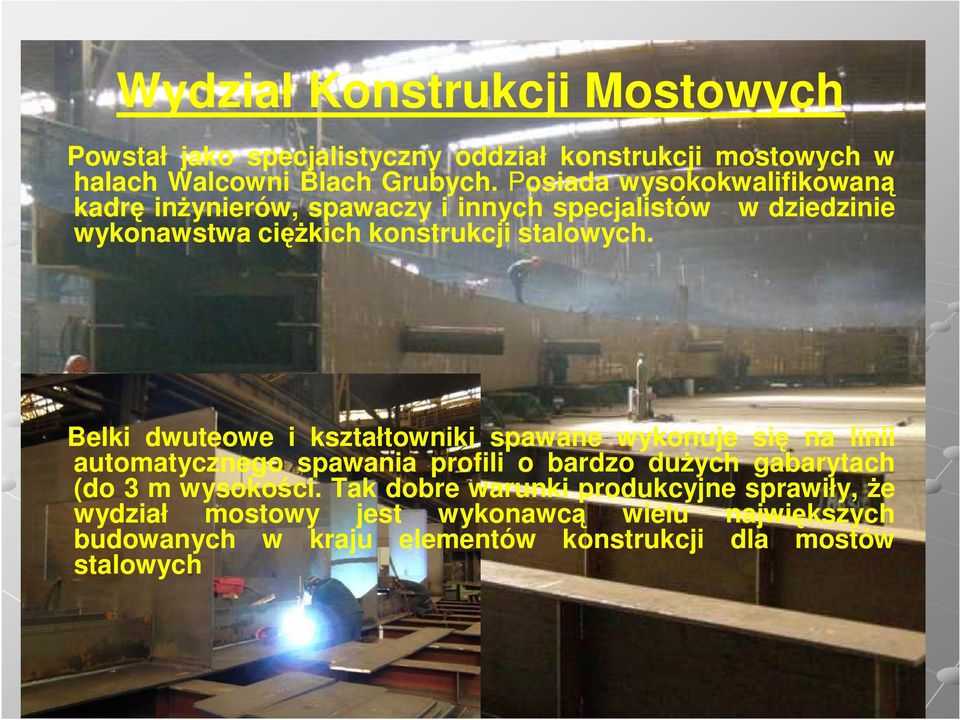

11 Wydział Konstrukcji Mostowych Powstał jako specjalistyczny oddział konstrukcji mostowych w halach Walcowni Blach Grubych. Posiada wysokokwalifikowaną kadrę inŝynierów, spawaczy i innych specjalistów w dziedzinie wykonawstwa cięŝkich konstrukcji stalowych. Belki dwuteowe i kształtowniki spawane wykonuje się na linii automatycznego spawania profili o bardzo duŝych gabarytach (do 3 m wysokości. Tak dobre warunki produkcyjne sprawiły, Ŝe wydział mostowy jest wykonawcą wielu największych budowanych w kraju elementów konstrukcji dla mostów stalowych

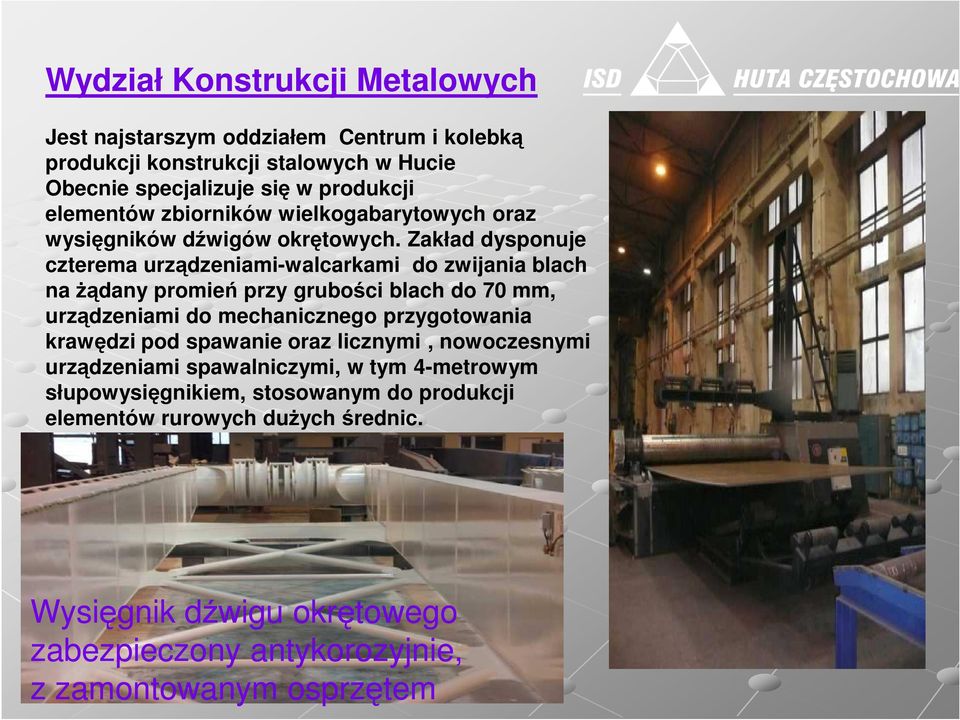

12 Wydział Konstrukcji Metalowych Jest najstarszym oddziałem Centrum i kolebką produkcji konstrukcji stalowych w Hucie Obecnie specjalizuje się w produkcji elementów zbiorników wielkogabarytowych oraz wysięgników dźwigów okrętowych. Zakład dysponuje czterema urządzeniami-walcarkami do zwijania blach na Ŝądany promień przy grubości blach do 70 mm, urządzeniami do mechanicznego przygotowania krawędzi pod spawanie oraz licznymi, nowoczesnymi urządzeniami spawalniczymi, w tym 4-metrowym słupowysięgnikiem, stosowanym do produkcji elementów rurowych duŝych średnic. Wysięgnik dźwigu okrętowego zabezpieczony antykorozyjnie, z zamontowanym osprzętem

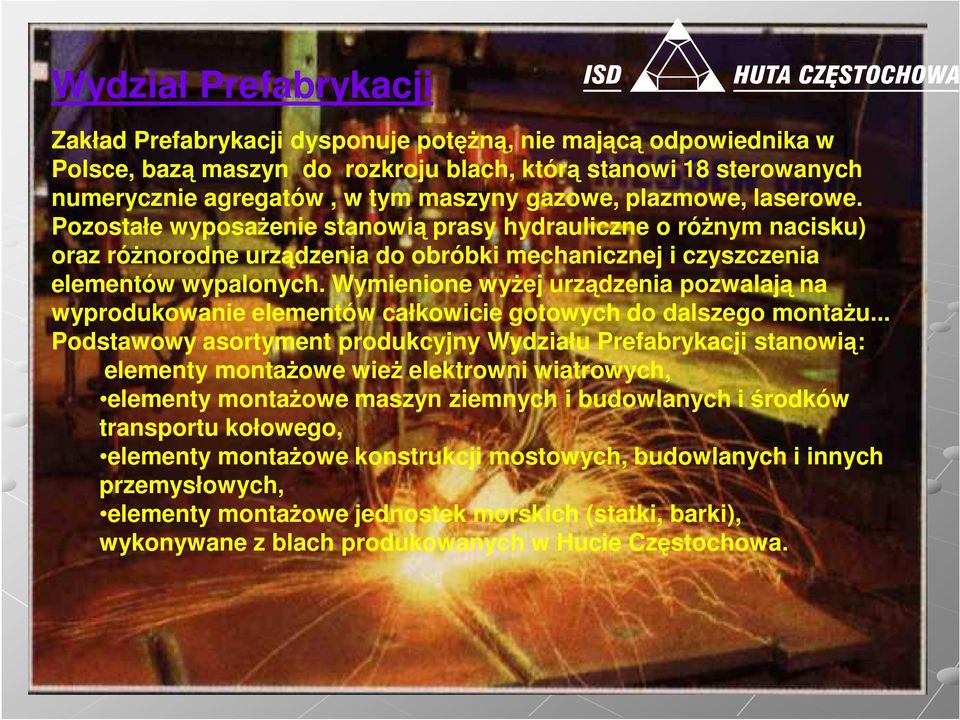

13 Wydział Prefabrykacji Zakład Prefabrykacji dysponuje potęŝną, nie mającą odpowiednika w Polsce, bazą maszyn do rozkroju blach, którą stanowi 18 sterowanych numerycznie agregatów, w tym maszyny gazowe, plazmowe, laserowe. Pozostałe wyposaŝenie stanowią prasy hydrauliczne o róŝnym nacisku) oraz róŝnorodne urządzenia do obróbki mechanicznej i czyszczenia elementów wypalonych. Wymienione wyŝej urządzenia pozwalają na wyprodukowanie elementów całkowicie gotowych do dalszego montaŝu... Podstawowy asortyment produkcyjny Wydziału Prefabrykacji stanowią: elementy montaŝowe wieŝ elektrowni wiatrowych, elementy montaŝowe maszyn ziemnych i budowlanych i środków transportu kołowego, elementy montaŝowe konstrukcji mostowych, budowlanych i innych przemysłowych, elementy montaŝowe jednostek morskich (statki, barki), wykonywane z blach produkowanych w Hucie Częstochowa.

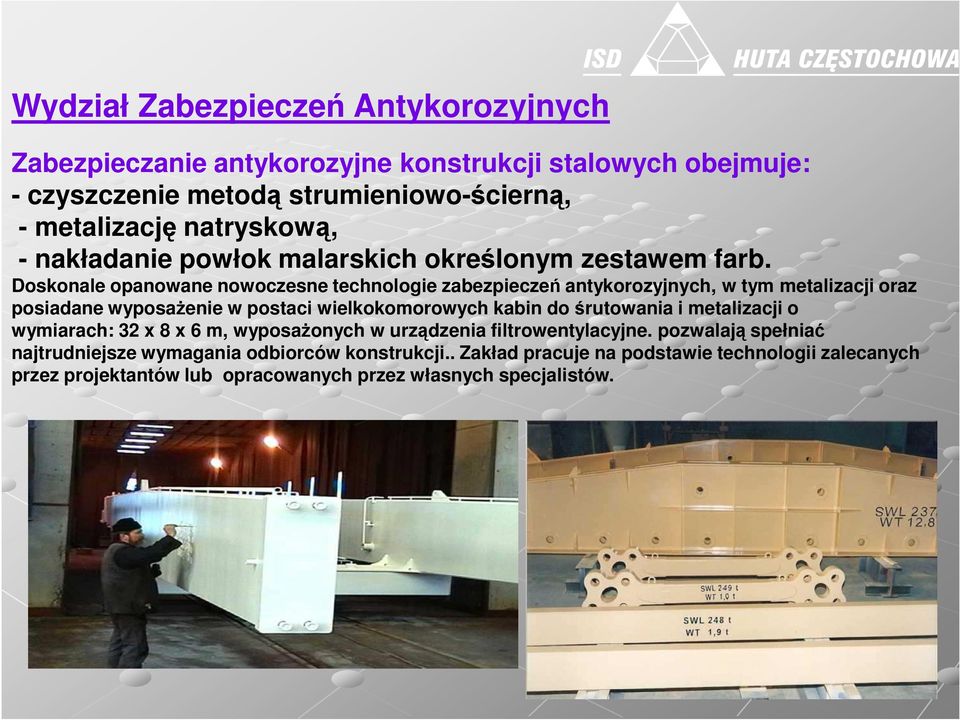

14 Wydział Zabezpieczeń Antykorozyjnych Zabezpieczanie antykorozyjne konstrukcji stalowych obejmuje: - czyszczenie metodą strumieniowo-ścierną, - metalizację natryskową, - nakładanie powłok malarskich określonym zestawem farb. Doskonale opanowane nowoczesne technologie zabezpieczeń antykorozyjnych, w tym metalizacji oraz posiadane wyposaŝenie w postaci wielkokomorowych kabin do śrutowania i metalizacji o wymiarach: 32 x 8 x 6 m, wyposaŝonych w urządzenia filtrowentylacyjne. pozwalają spełniać najtrudniejsze wymagania odbiorców konstrukcji.. Zakład pracuje na podstawie technologii zalecanych przez projektantów lub opracowanych przez własnych specjalistów.

15 Uprawnienia spawalnicze CKS ISD polskie i europejskie NajwaŜniejszymi z posiadanych uprawnień technologicznych są: Certyfikowany Spawalniczy System Jakości według normy PN EN 729-2, DuŜe Świadectwo Kwalifikacyjne SLV Hannover według DIN , Świadectwo Kwalifikacji Ministerstwa Infrastruktury do wykonywania stalowych konstrukcji mostowych zgodnie z normą PN 89/S Lloyd Register of Shipping, Germanischer Lloyd, Urząd Dozoru Technicznego.

16 CKS ISD na tle innych krajowych producentów konstrukcji lp przedsiębiorstwo Produkcja 2007 Produkcja 2008 lp przedsiębiorstwo Produkcja 2007 Produkcja ISD Huta Częstochowa Stacopolska SA Polimex Mostostal SA PROJPRZEM SA Huta Pokój SA PPH TRANSSYSTEM Mostostal Słupca SA EXBUD SKANSKA SA Mostostal Chojnice SA MOSTOSTAL ZABRZE SA

17 NASZE REFERENCJE - wyroby i obiekty zrealizowane przez Centrum Konstrukcji Stalowych ISD

18 Prefabrykaty do produkcji maszyn i urządzeń maszyna laserowa TRUMPF

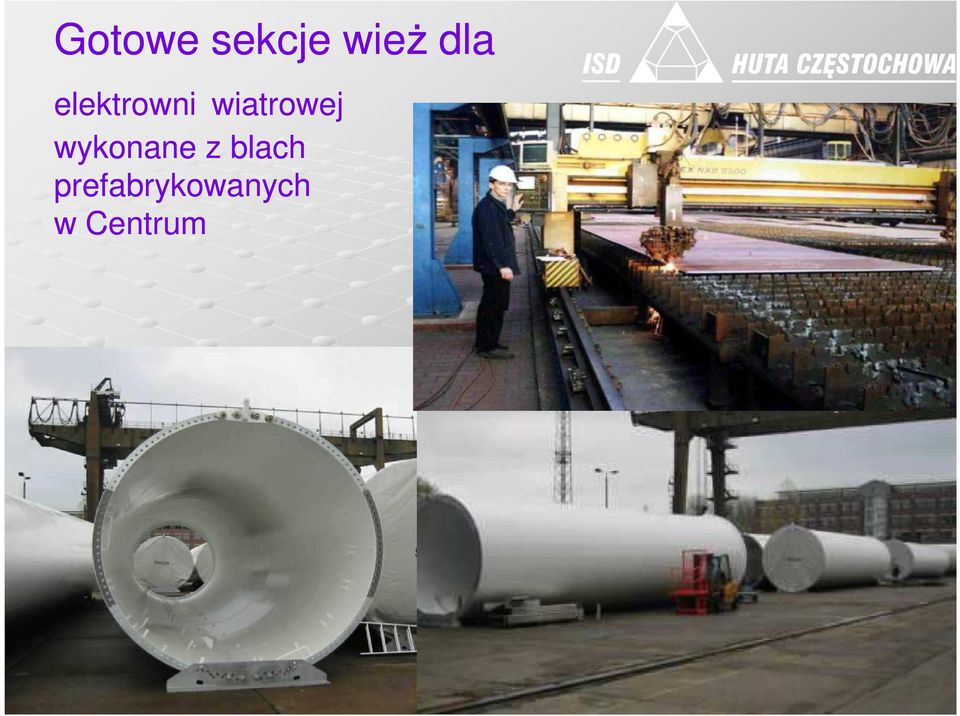

19 Gotowe sekcje wieŝ dla elektrowni wiatrowej wykonane z blach prefabrykowanych w Centrum

20 Prefabrykaty montaŝowe dla stoczni

21 Wysięgniki dźwigowe o konstrukcji zamkniętej, skrzynkowej CKS produkuje wysięgniki dźwigowe wraz z niezbędnym zakresem obróbki mechanicznej, montaŝem osprzętu i malowaniem dla firm europejskich, dla statków- kontenerowców i masowców - udźwig ok ton, wysięg: do 35 m - waga 10-40t, a długość do 40m Wysięgnik dźwigu okrętowego w trakcie wyposaŝania

22 Konstrukcje zbiornikowe Cargi, czyli elementy konstrukcji zbiorników wielkogabarytowych, przeznaczone są głównie do montaŝu zbiorników na paliwa i inne substancje płynne. Przeznaczeniem zbiorników jest głównie magazynowanie paliw (w tym biopaliw) Na biopaliwa stosowane są zbiorniki mniejszej wielkości (1, 2, 5 tys. m3) Średniej wielkości zbiorniki stosowane są do magazynowania paliw (10, 20 tys. m3) Ropa surowa jest przechowywana w największych zbiornikach (ok 100 tys. m3) Zespół zbiorników w Antwerpii wykonany z blach przygotowanych w CKS ISD

23 Huta znana jest na rynku jako dostawca konstrukcji cięzkich dla róŝnych firm i róŝnych obiektów, Naszymi odbiorcami byli m.in. VISTAL Gdynia S.A. Bilfinger Berger Polska S.A. AVAX S.A. Warszawskie Przedsiębiorstwo Mostowe "Mosty" S.A. WARBUD S.A. Mostostal Zabrze S.A. oddział Częstochowa ABM Solid Intop Szczecin w tle - most Siekierkowski w Warszawie

24 Specjalistyczne konstrukcje : dla Stadionu Wisły Kraków Element dla terminala Okęcie 2

25 Niespotykany w innych wytwórniach konstrukcji udźwig suwnic pozwala na podjęcie najtrudniejszych wyzwań - jakim jest np. jeden element o wadze do 80 ton i długości ponad 40m

26 NajwaŜniejsze konstrukcje mostowe ostatnich lat : - w Warszawie Most Świętokrzyski (2500 t), Most Siekierkowski (600 t) oraz wiadukt WD-30 w ciągu ul. Poleczki (1266 t), obecnie w budowie Most Północny - mosty na Wiśle w Wyszogrodzie (3000 t), w Puławach (2400 t), w Płocku (1700 t), Most Sucharskiego w Gdańsku (1100 t), -Mosty Warszawskie we Wrocławiu (2066 t), Most wśywcu na Sole (3500 t), -obiekty w ciągu autostrady A4 wiadukt w Balicach (800 t) i węzeł Knurów /Sośnica (6500 t dostarczone w r t dostarczone w 2009r). w tle - Most Sucharskiego w Gdańsku,

27 Konstrukcja mostu w Puławach - w hali.

28 i podczas montaŝu (2008)

29 Węzły autostrady A1/A4 -Knurów i Sośnica koło Gliwic 2008/2009
