1 KONTENERY IBC

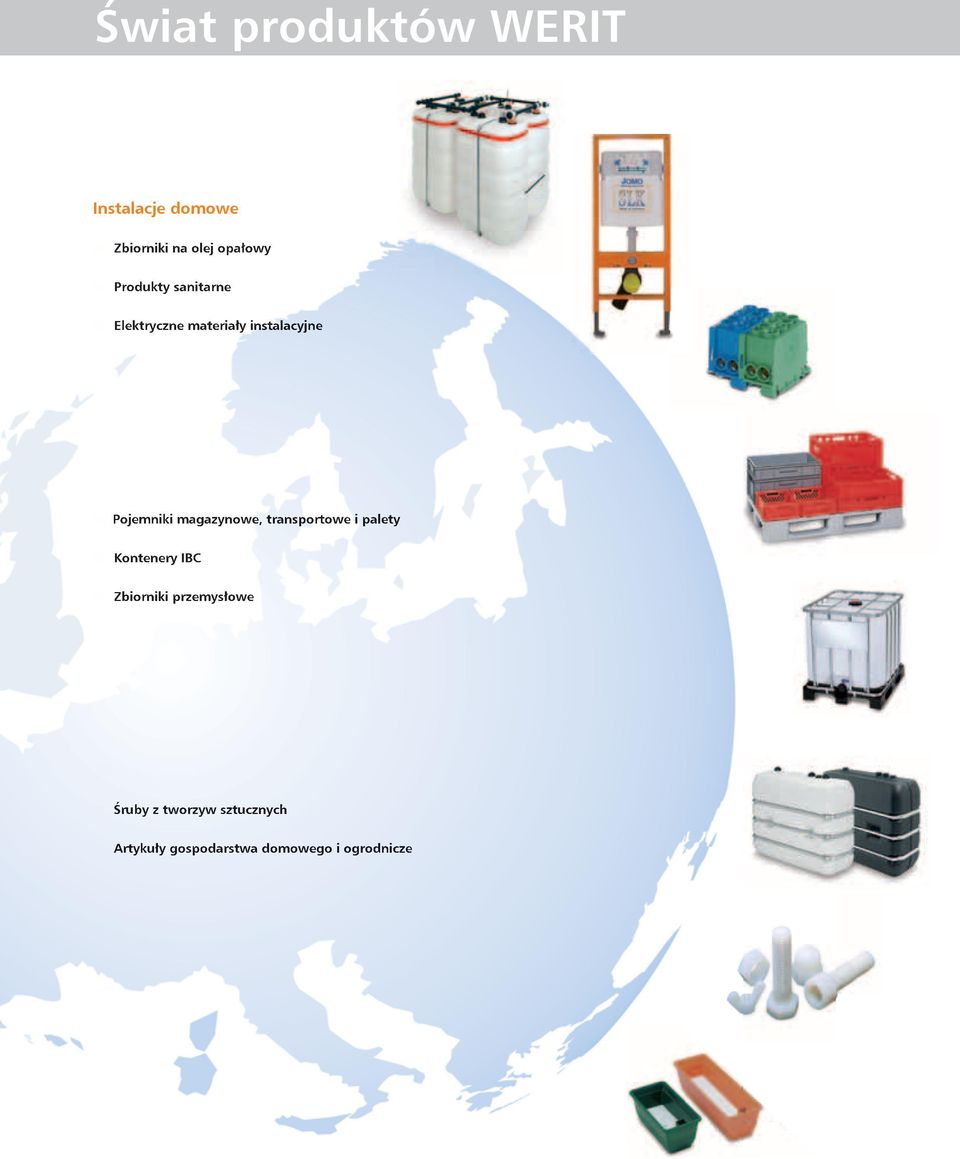

2 Świat produktów WERIT Instalacje domowe Zbiorniki na olej opałowy Produkty sanitarne Elektryczne materiały instalacyjne Opakowania przemysłowe Pojemniki magazynowe, transportowe i palety Kontenery IBC Zbiorniki przemysłowe i... Śruby z tworzyw sztucznych Artykuły gospodarstwa domowego i ogrodnicze

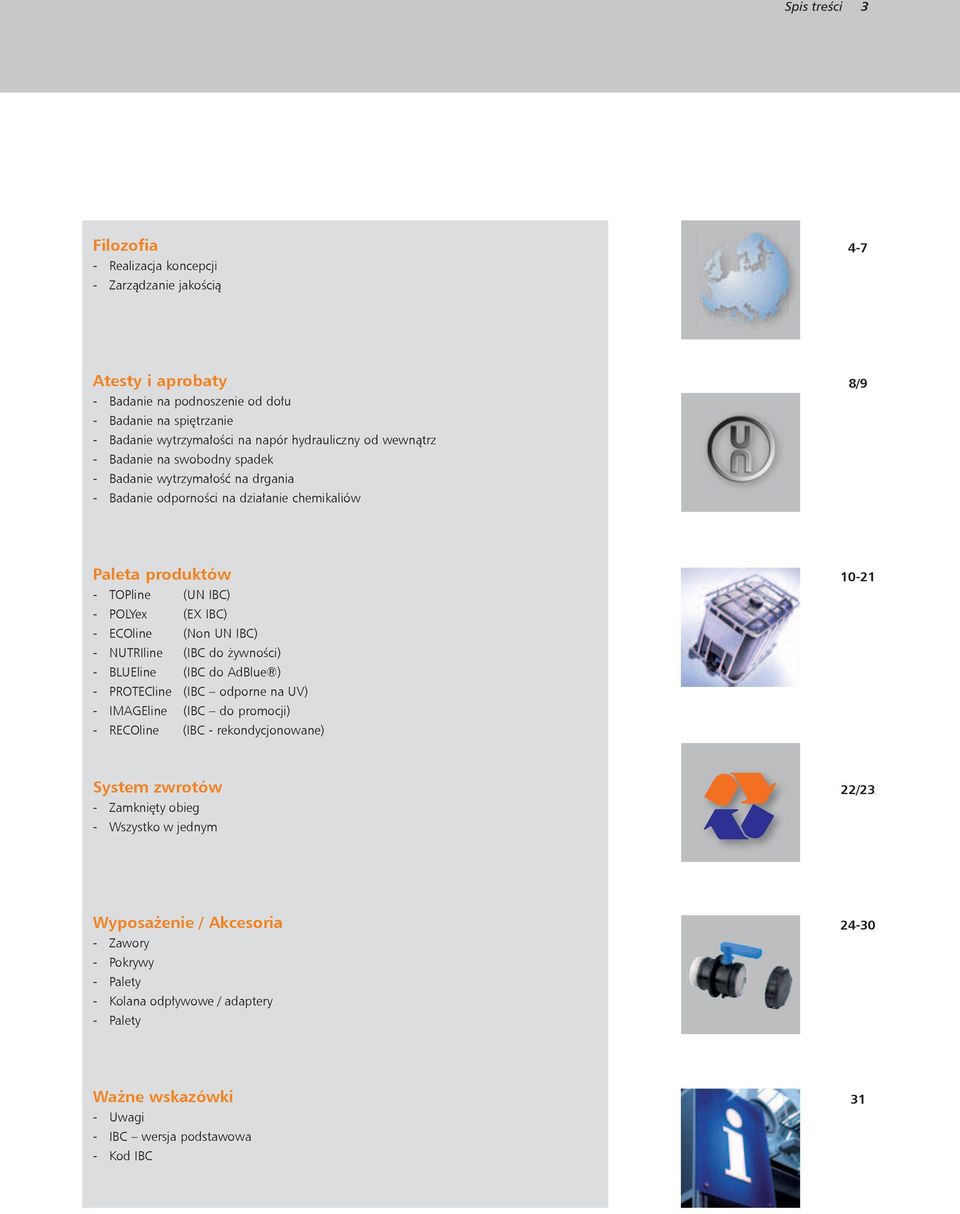

3 Spis treści 3 Filozofia - Realizacja koncepcji - Zarządzanie jakością 4-7 Atesty i aprobaty - Badanie na podnoszenie od dołu - Badanie na spiętrzanie - Badanie wytrzymałości na napór hydrauliczny od wewnątrz - Badanie na swobodny spadek - Badanie wytrzymałość na drgania - Badanie odporności na działanie chemikaliów 8/9 Paleta produktów - TOPline (UN IBC) - POLYex (EX IBC) - ECOline (Non UN IBC) - NUTRIline (IBC do żywności) - BLUEline (IBC do AdBlue ) - PROTECline (IBC odporne na UV) - IMAGEline (IBC do promocji) - RECOline (IBC - rekondycjonowane) System zwrotów - Zamknięty obieg - Wszystko w jednym 22/23 Wyposażenie / Akcesoria - Zawory - Pokrywy - Palety - Kolana odpływowe / adaptery - Palety Ważne wskazówki - Uwagi - IBC wersja podstawowa - Kod IBC 31

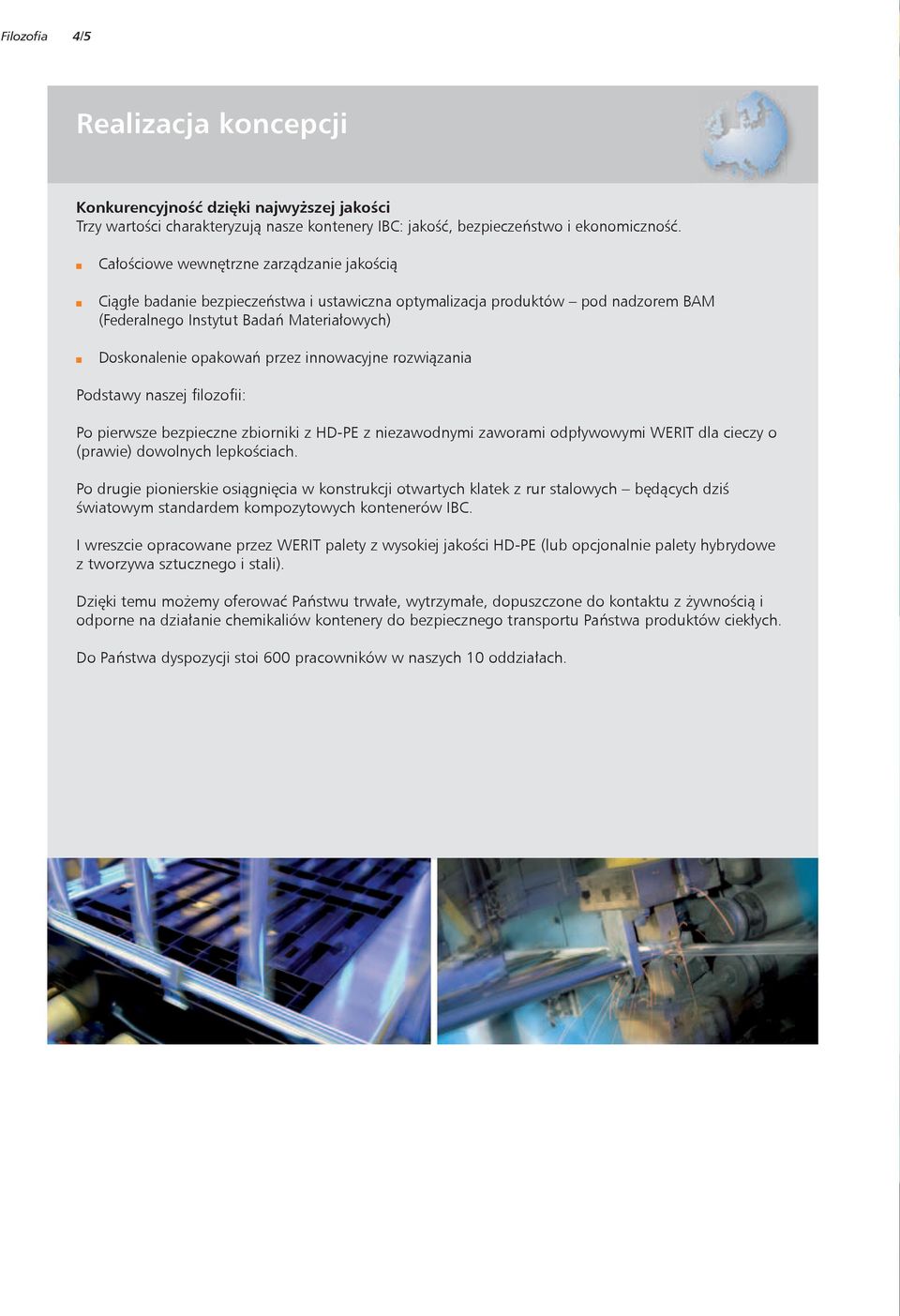

4 Filozofia 4/5 Realizacja koncepcji Konkurencyjność dzięki najwyższej jakości Trzy wartości charakteryzują nasze kontenery IBC: jakość, bezpieczeństwo i ekonomiczność. Całościowe wewnętrzne zarządzanie jakością Ciągłe badanie bezpieczeństwa i ustawiczna optymalizacja produktów pod nadzorem BAM (Federalnego Instytut Badań Materiałowych) Doskonalenie opakowań przez innowacyjne rozwiązania Podstawy naszej filozofii: Po pierwsze bezpieczne zbiorniki z HD-PE z niezawodnymi zaworami odpływowymi WERIT dla cieczy o (prawie) dowolnych lepkościach. Po drugie pionierskie osiągnięcia w konstrukcji otwartych klatek z rur stalowych będących dziś światowym standardem kompozytowych kontenerów IBC. I wreszcie opracowane przez WERIT palety z wysokiej jakości HD-PE (lub opcjonalnie palety hybrydowe z tworzywa sztucznego i stali). Dzięki temu możemy oferować Państwu trwałe, wytrzymałe, dopuszczone do kontaktu z żywnością i odporne na działanie chemikaliów kontenery do bezpiecznego transportu Państwa produktów ciekłych. Do Państwa dyspozycji stoi 600 pracowników w naszych 10 oddziałach.

5

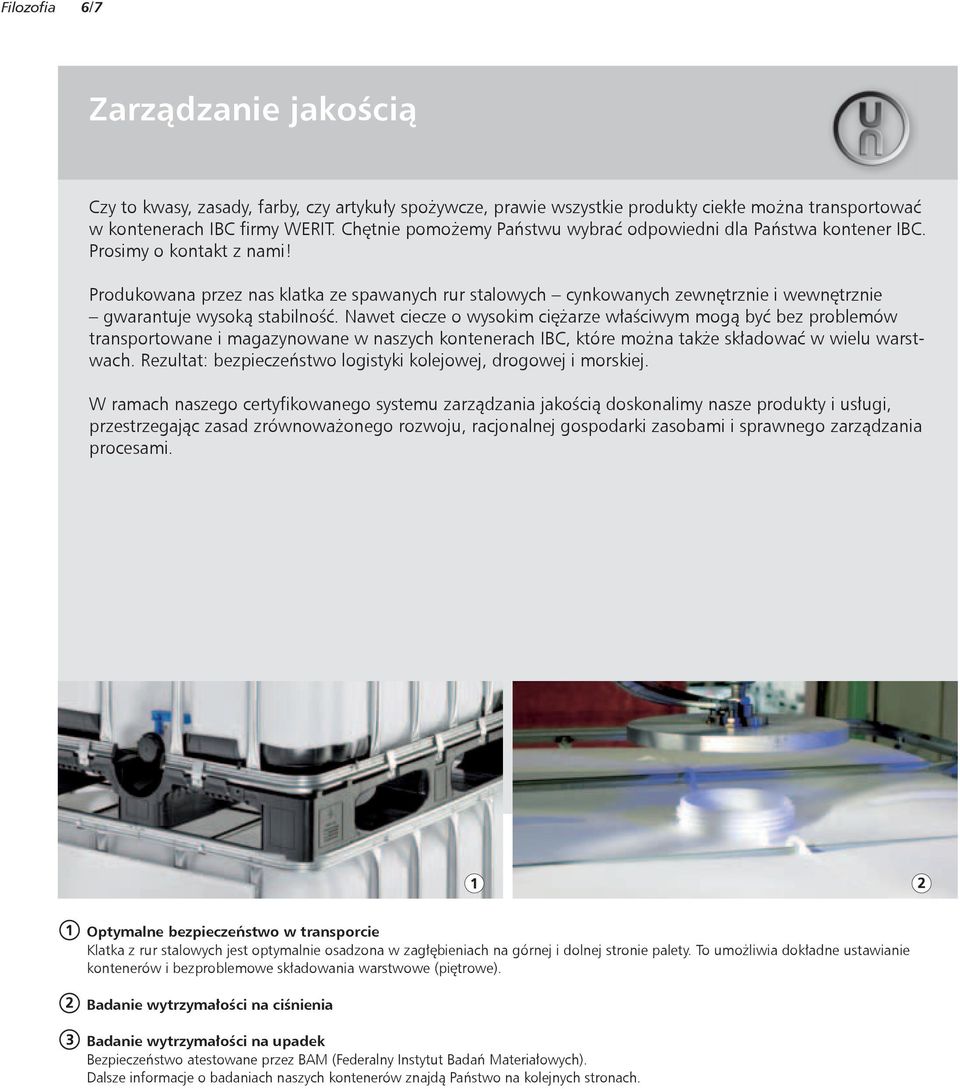

6 Filozofia 6/7 Zarządzanie jakością Czy to kwasy, zasady, farby, czy artykuły spożywcze, prawie wszystkie produkty ciekłe można transportować w kontenerach IBC firmy WERIT. Chętnie pomożemy Państwu wybrać odpowiedni dla Państwa kontener IBC. Prosimy o kontakt z nami! Produkowana przez nas klatka ze spawanych rur stalowych cynkowanych zewnętrznie i wewnętrznie gwarantuje wysoką stabilność. Nawet ciecze o wysokim ciężarze właściwym mogą być bez problemów transportowane i magazynowane w naszych kontenerach IBC, które można także składować w wielu warstwach. Rezultat: bezpieczeństwo logistyki kolejowej, drogowej i morskiej. W ramach naszego certyfikowanego systemu zarządzania jakością doskonalimy nasze produkty i usługi, przestrzegając zasad zrównoważonego rozwoju, racjonalnej gospodarki zasobami i sprawnego zarządzania procesami. Optymalne bezpieczeństwo w transporcie Klatka z rur stalowych jest optymalnie osadzona w zagłębieniach na górnej i dolnej stronie palety. To umożliwia dokładne ustawianie kontenerów i bezproblemowe składowania warstwowe (piętrowe). Badanie wytrzymałości na ciśnienia Badanie wytrzymałości na upadek Bezpieczeństwo atestowane przez BAM (Federalny Instytut Badań Materiałowych). Dalsze informacje o badaniach naszych kontenerów znajdą Państwo na kolejnych stronach.

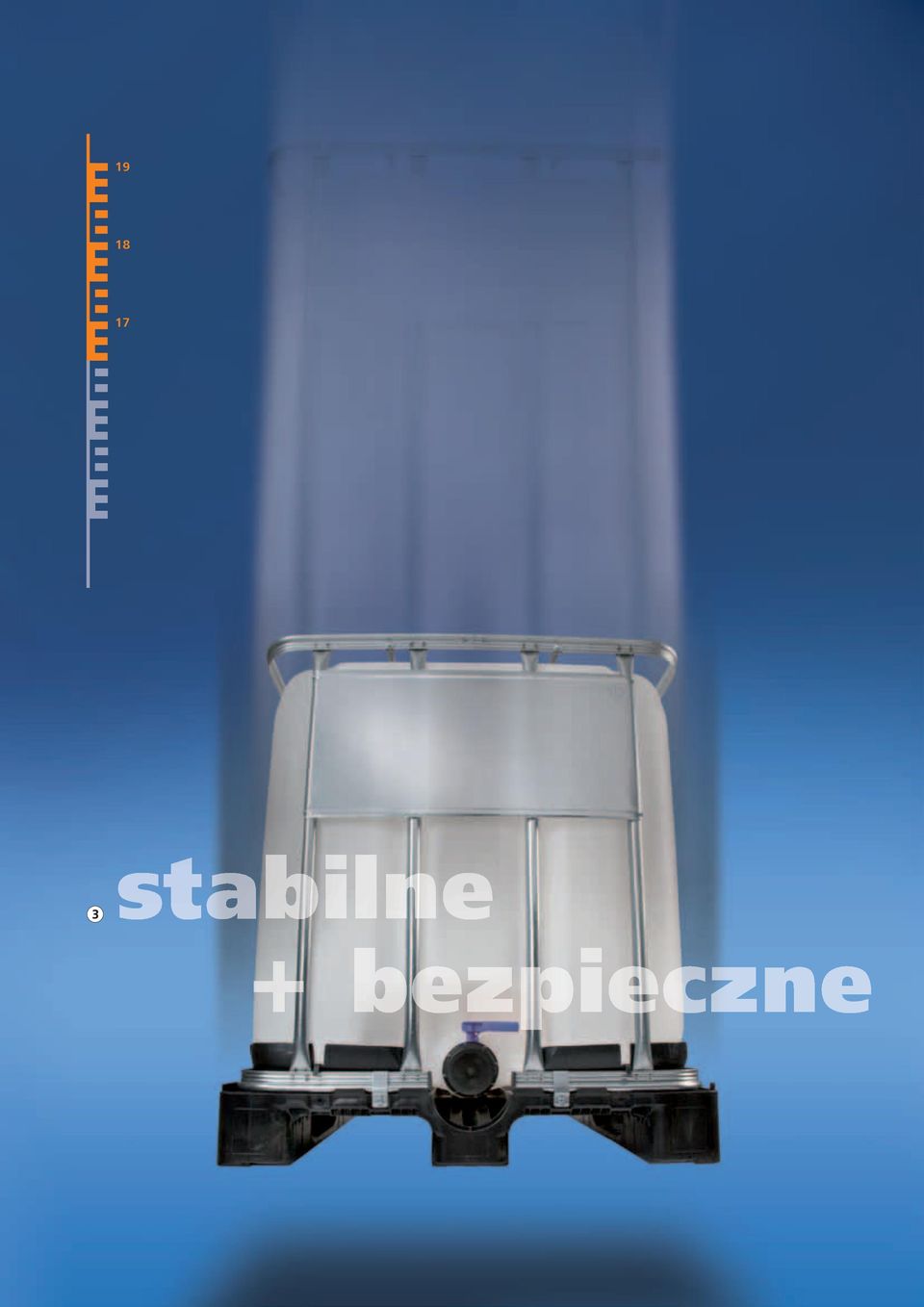

7 stabilne + bezpieczne

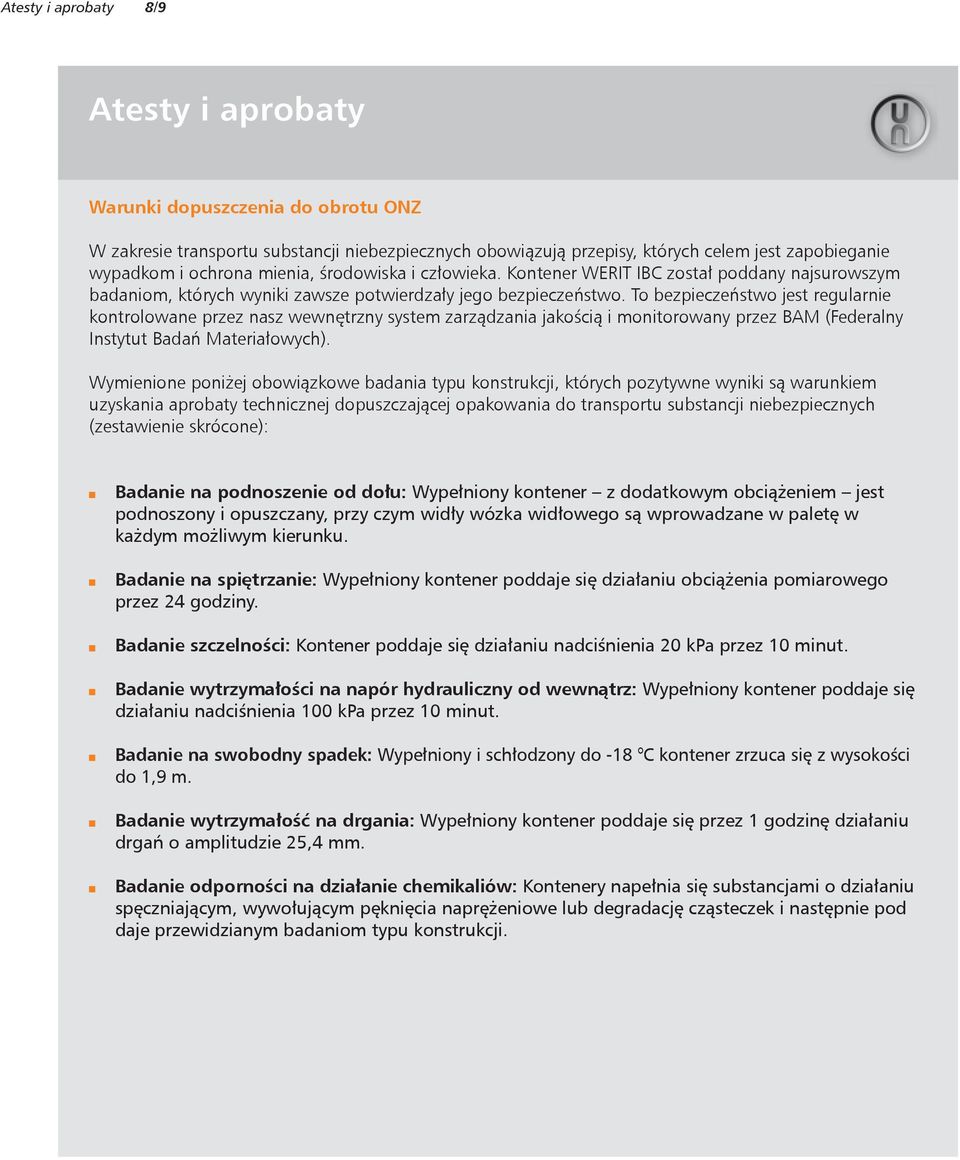

8 Atesty i aprobaty 8/9 Atesty i aprobaty Warunki dopuszczenia do obrotu ONZ W zakresie transportu substancji niebezpiecznych obowiązują przepisy, których celem jest zapobieganie wypadkom i ochrona mienia, środowiska i człowieka. Kontener WERIT IBC został poddany najsurowszym badaniom, których wyniki zawsze potwierdzały jego bezpieczeństwo. To bezpieczeństwo jest regularnie kontrolowane przez nasz wewnętrzny system zarządzania jakością i monitorowany przez BAM (Federalny Instytut Badań Materiałowych). Wymienione poniżej obowiązkowe badania typu konstrukcji, których pozytywne wyniki są warunkiem uzyskania aprobaty technicznej dopuszczającej opakowania do transportu substancji niebezpiecznych (zestawienie skrócone): Badanie na podnoszenie od dołu: Wypełniony kontener z dodatkowym obciążeniem jest podnoszony i opuszczany, przy czym widły wózka widłowego są wprowadzane w paletę w każdym możliwym kierunku. Badanie na spiętrzanie: Wypełniony kontener poddaje się działaniu obciążenia pomiarowego przez 24 godziny. Badanie szczelności: Kontener poddaje się działaniu nadciśnienia 20 kpa przez 10 minut. Badanie wytrzymałości na napór hydrauliczny od wewnątrz: Wypełniony kontener poddaje się działaniu nadciśnienia 100 kpa przez 10 minut. Badanie na swobodny spadek: Wypełniony i schłodzony do -18 C kontener zrzuca się z wysokości do 1,9 m. Badanie wytrzymałość na drgania: Wypełniony kontener poddaje się przez 1 godzinę działaniu drgań o amplitudzie 25,4 mm. Badanie odporności na działanie chemikaliów: Kontenery napełnia się substancjami o działaniu spęczniającym, wywołującym pęknięcia naprężeniowe lub degradację cząsteczek i następnie pod daje przewidzianym badaniom typu konstrukcji.

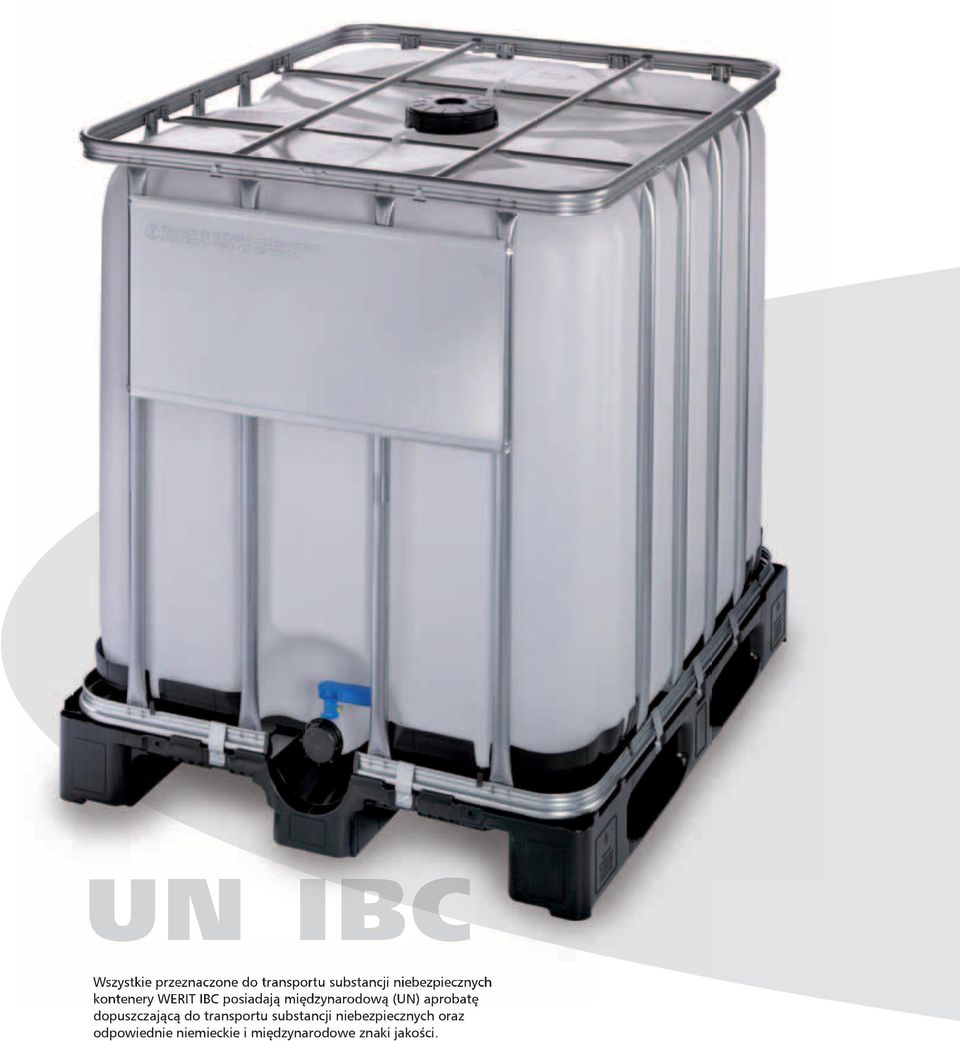

9 UN IBC Wszystkie przeznaczone do transportu substancji niebezpiecznych kontenery WERIT IBC posiadają międzynarodową (UN) aprobatę dopuszczającą do transportu substancji niebezpiecznych oraz odpowiednie niemieckie i międzynarodowe znaki jakości.

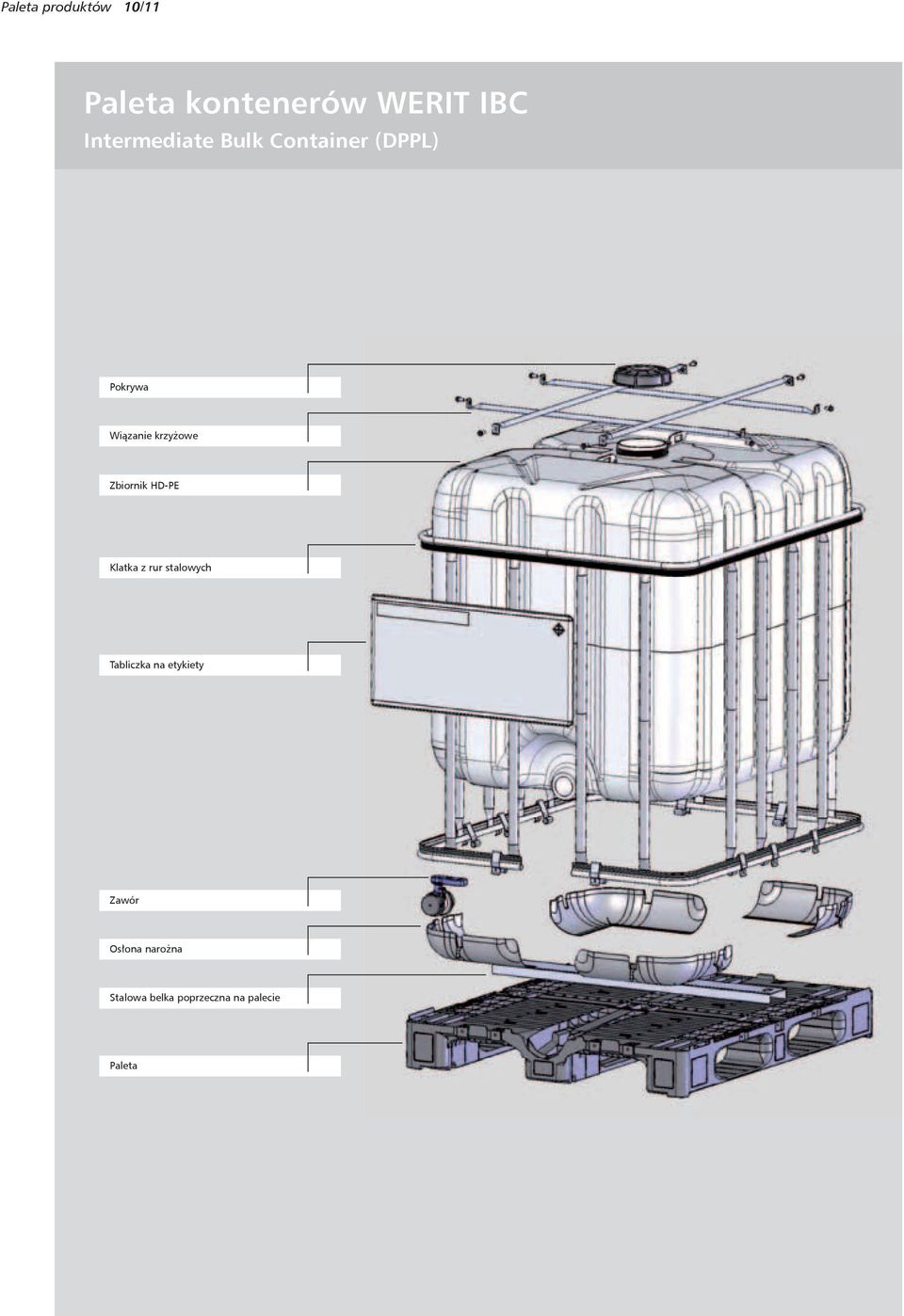

10 Paleta produktów 10/11 Paleta kontenerów WERIT IBC Intermediate Bulk Container (DPPL) Pokrywa Wiązanie krzyżowe Zbiornik HD-PE Klatka z rur stalowych Tabliczka na etykiety Zawór Osłona narożna Stalowa belka poprzeczna na palecie Paleta

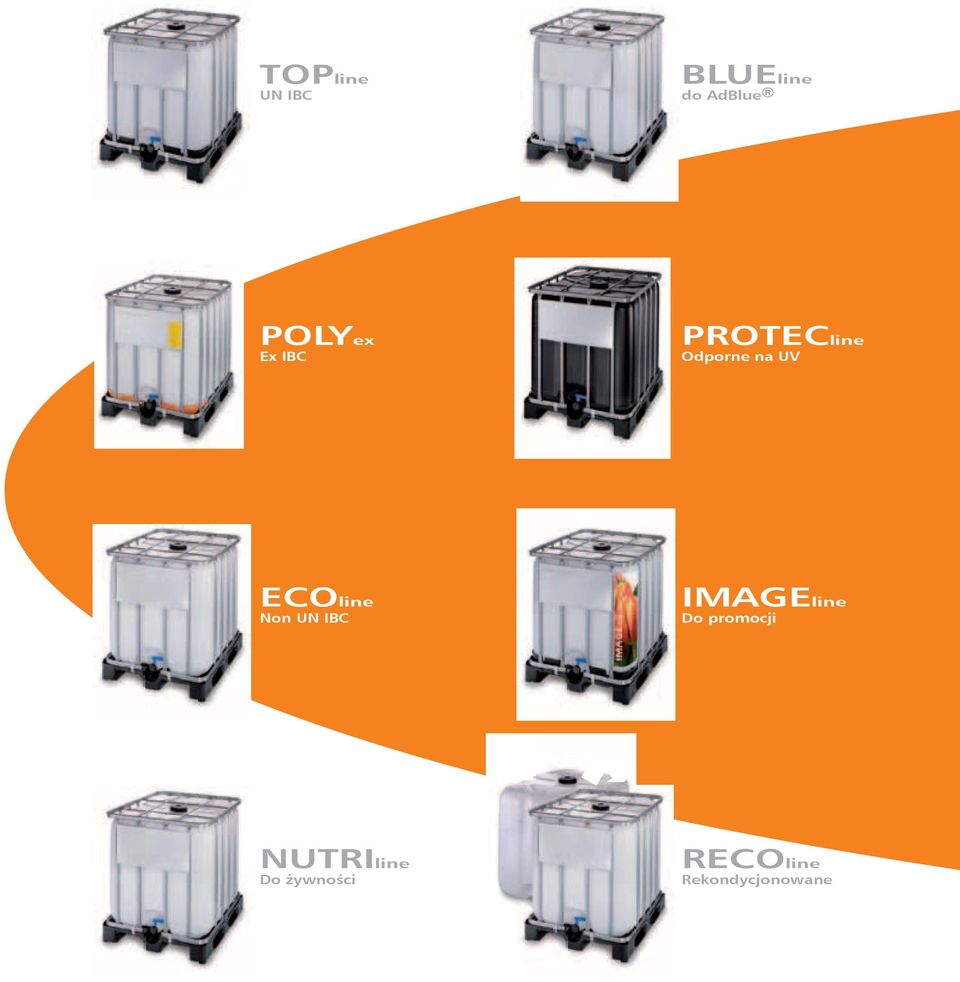

11 TOPline UN IBC BLUEline do AdBlue POLYex Ex IBC PROTECline Odporne na UV ECOline Non UN IBC IMAGEline Do promocji NUTRIline Do żywności RECOline Rekondycjonowane

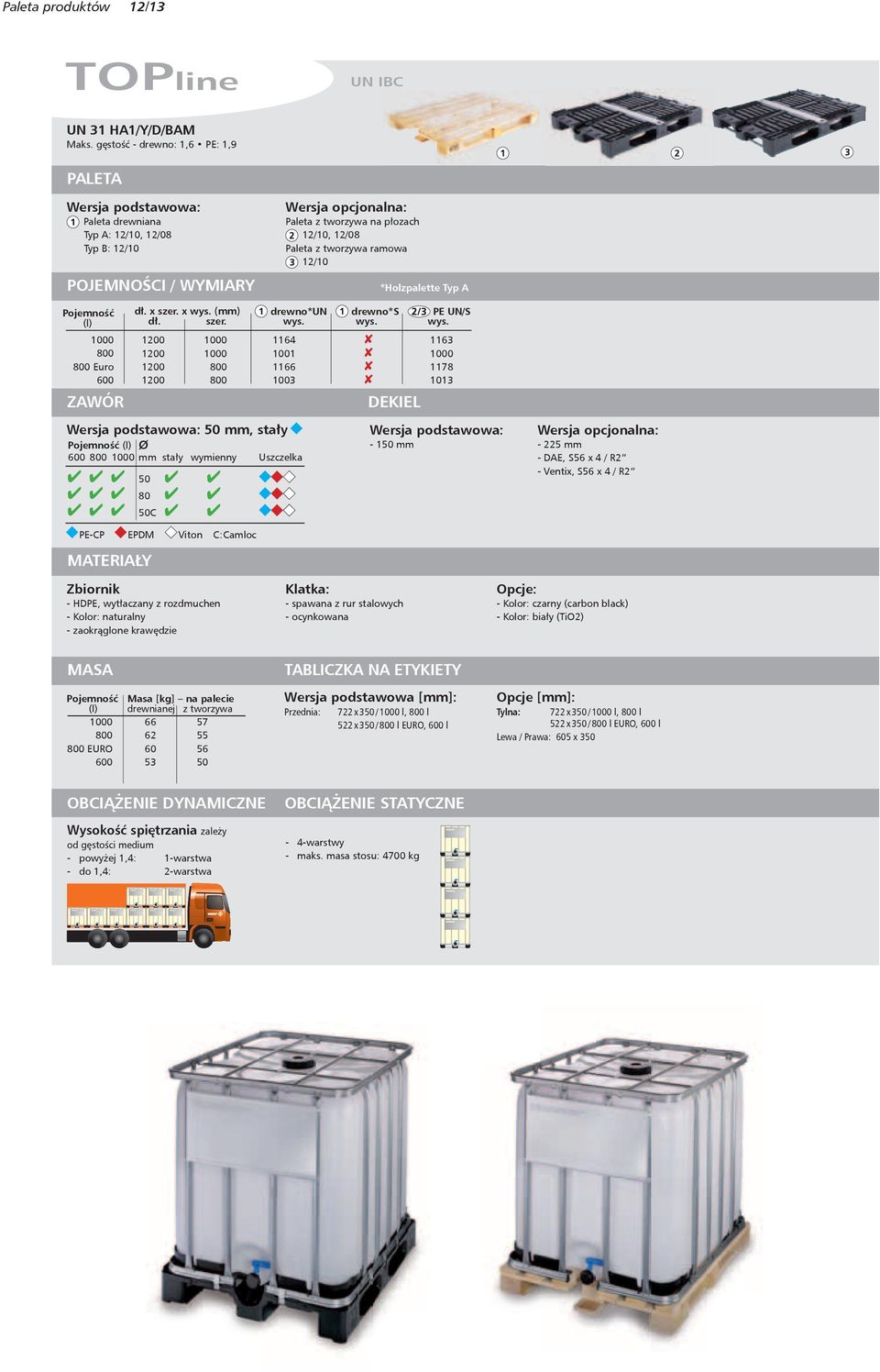

12 Paleta produktów 12/13 TOPline UN IBC UN 31 HA1/Y/D/BAM Maks. gęstość - drewno: 1,6 PE: 1,9 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10, 12/08 Typ B: 12/10 POJEMNOŚCI / WYMIARY Wersja opcjonalna: Paleta z tworzywa na płozach 12/10, 12/08 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm, stały Pojemność (l) ø mm stały wymienny Uszczelka C DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) - Kolor: biały (TiO2) MASA Pojemność (l) EURO 600 Masa [kg] na palecie drewnianej z tworzywa TABLICZKA NA ETYKIETY Wersja podstawowa [mm]: Przednia: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Opcje [mm]: Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350 OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg

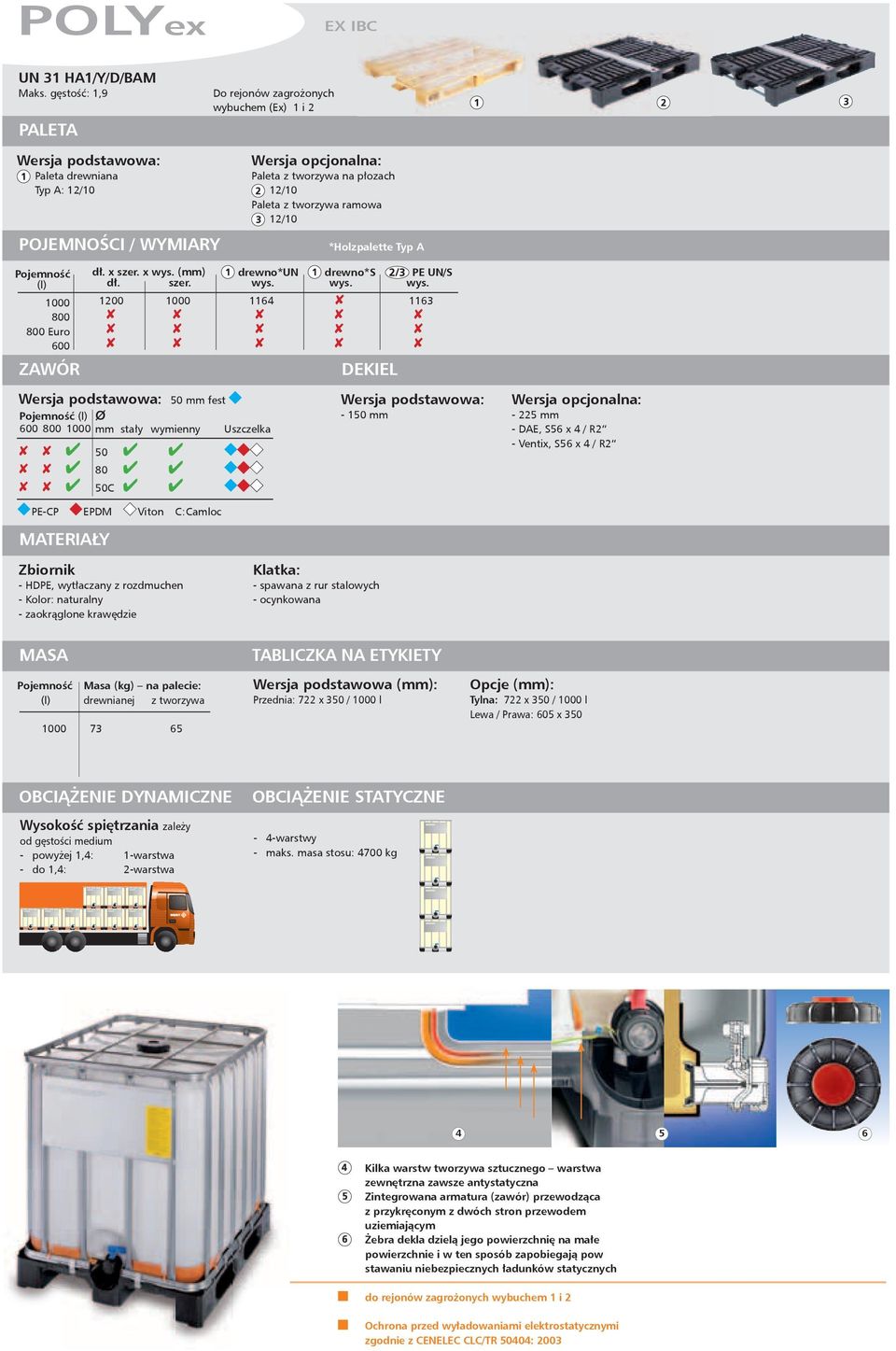

13 POLYex EX IBC UN 31 HA1/Y/D/BAM Maks. gęstość: 1,9 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10 POJEMNOŚCI / WYMIARY Do rejonów zagrożonych wybuchem (Ex) 1 i 2 Wersja opcjonalna: Paleta z tworzywa na płozach 12/10 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny Uszczelka C DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana MASA TABLICZKA NA ETYKIETY Pojemność (l) 1000 Masa (kg) na palecie: drewnianej z tworzywa Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l Opcje (mm): Tylna: 722 x 350 / 1000 l Lewa / Prawa: 605 x 350 OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg Kilka warstw tworzywa sztucznego warstwa zewnętrzna zawsze antystatyczna Zintegrowana armatura (zawór) przewodząca z przykręconym z dwóch stron przewodem uziemiającym Żebra dekla dzielą jego powierzchnię na małe powierzchnie i w ten sposób zapobiegają pow stawaniu niebezpiecznych ładunków statycznych do rejonów zagrożonych wybuchem 1 i 2 Ochrona przed wyładowaniami elektrostatycznymi zgodnie z CENELEC CLC/TR 50404: 2003

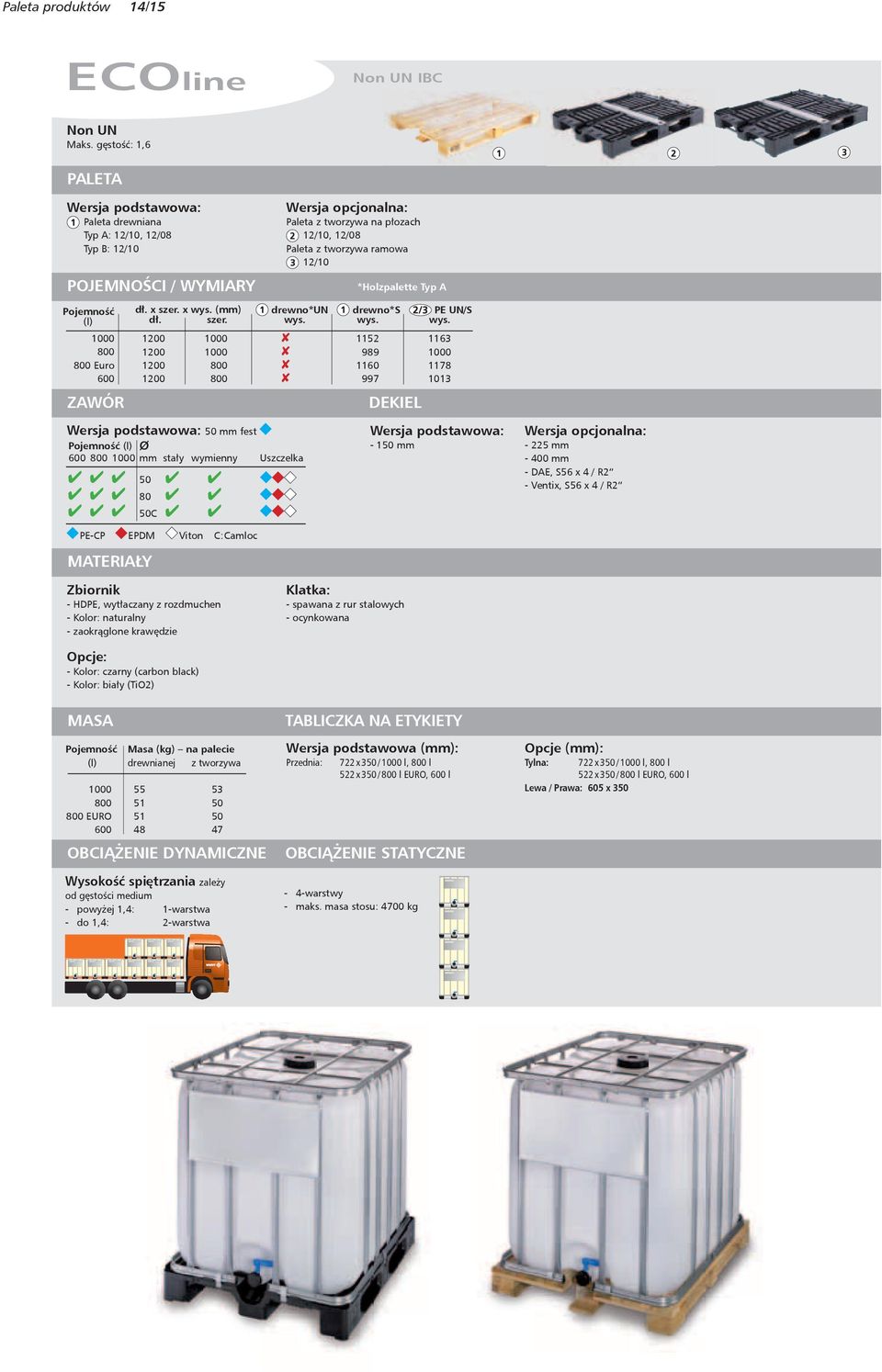

14 Paleta produktów 14/15 ECOline Non UN IBC Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10, 12/08 Typ B: 12/10 POJEMNOŚCI / WYMIARY Pojemność (l) Euro 600 ZAWÓR Wersja opcjonalna: Paleta z tworzywa na płozach 12/10, 12/08 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny Uszczelka C DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm mm - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) - Kolor: biały (TiO2) MASA Pojemność (l) EURO 600 Masa (kg) na palecie drewnianej z tworzywa OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa TABLICZKA NA ETYKIETY Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg Opcje (mm): Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350

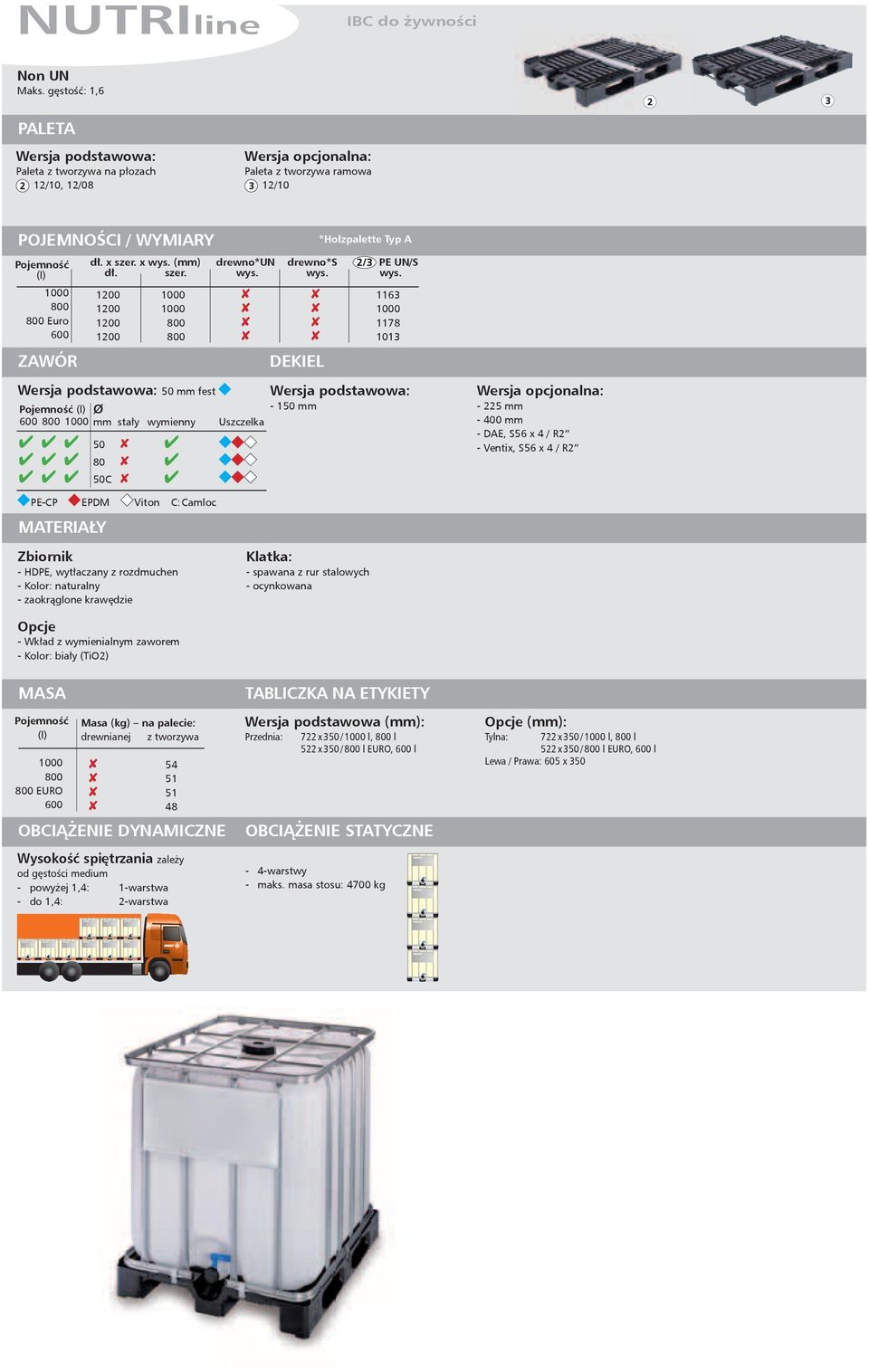

15 NUTRIline IBC do żywności Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta z tworzywa na płozach 12/10, 12/08 Wersja opcjonalna: Paleta z tworzywa ramowa 12/10 POJEMNOŚCI / WYMIARY Pojemność (l) Euro 600 ZAWÓR DEKIEL *Holzpalette Typ A dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys. Wersja podstawowa: 50 mm fest Wersja podstawowa: Pojemność (l) ø mm mm stały wymienny Uszczelka C Wersja opcjonalna: mm mm - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje - Wkład z wymienialnym zaworem - Kolor: biały (TiO2) MASA Pojemność (l) EURO 600 Masa (kg) na palecie: drewnianej z tworzywa OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa TABLICZKA NA ETYKIETY Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg Opcje (mm): Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350

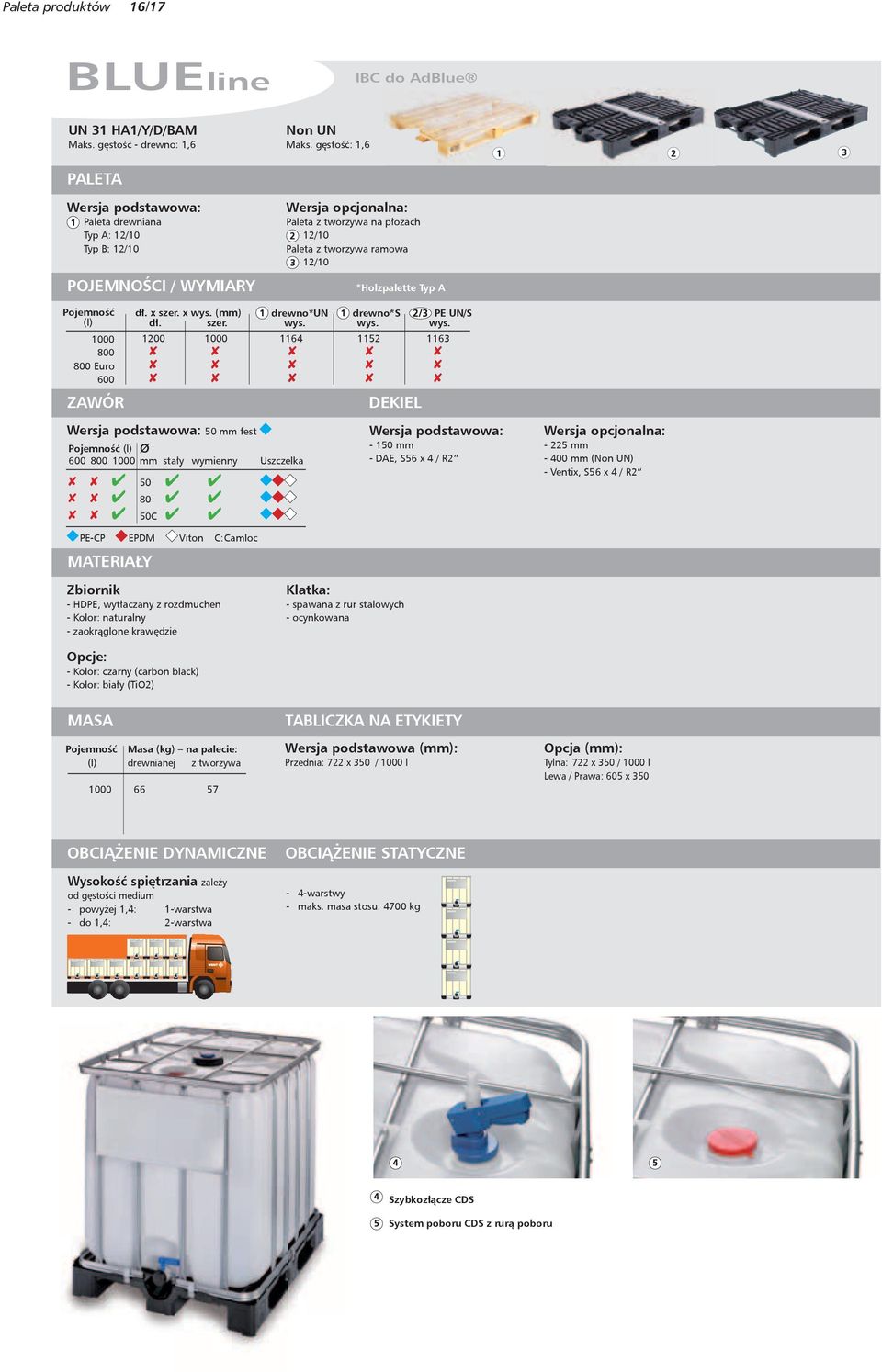

16 Paleta produktów 16/17 BLUEline IBC do AdBlue UN 31 HA1/Y/D/BAM Maks. gęstość - drewno: 1,6 Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10 Typ B: 12/10 POJEMNOŚCI / WYMIARY Wersja opcjonalna: Paleta z tworzywa na płozach 12/10 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny C Uszczelka DEKIEL Wersja podstawowa: mm - DAE, S56 x 4 / R2 Wersja opcjonalna: mm mm (Non UN) - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) - Kolor: biały (TiO2) MASA TABLICZKA NA ETYKIETY Pojemność (l) 1000 Masa (kg) na palecie: drewnianej z tworzywa Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l Opcja (mm): Tylna: 722 x 350 / 1000 l Lewa / Prawa: 605 x 350 OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg Szybkozłącze CDS System poboru CDS z rurą poboru

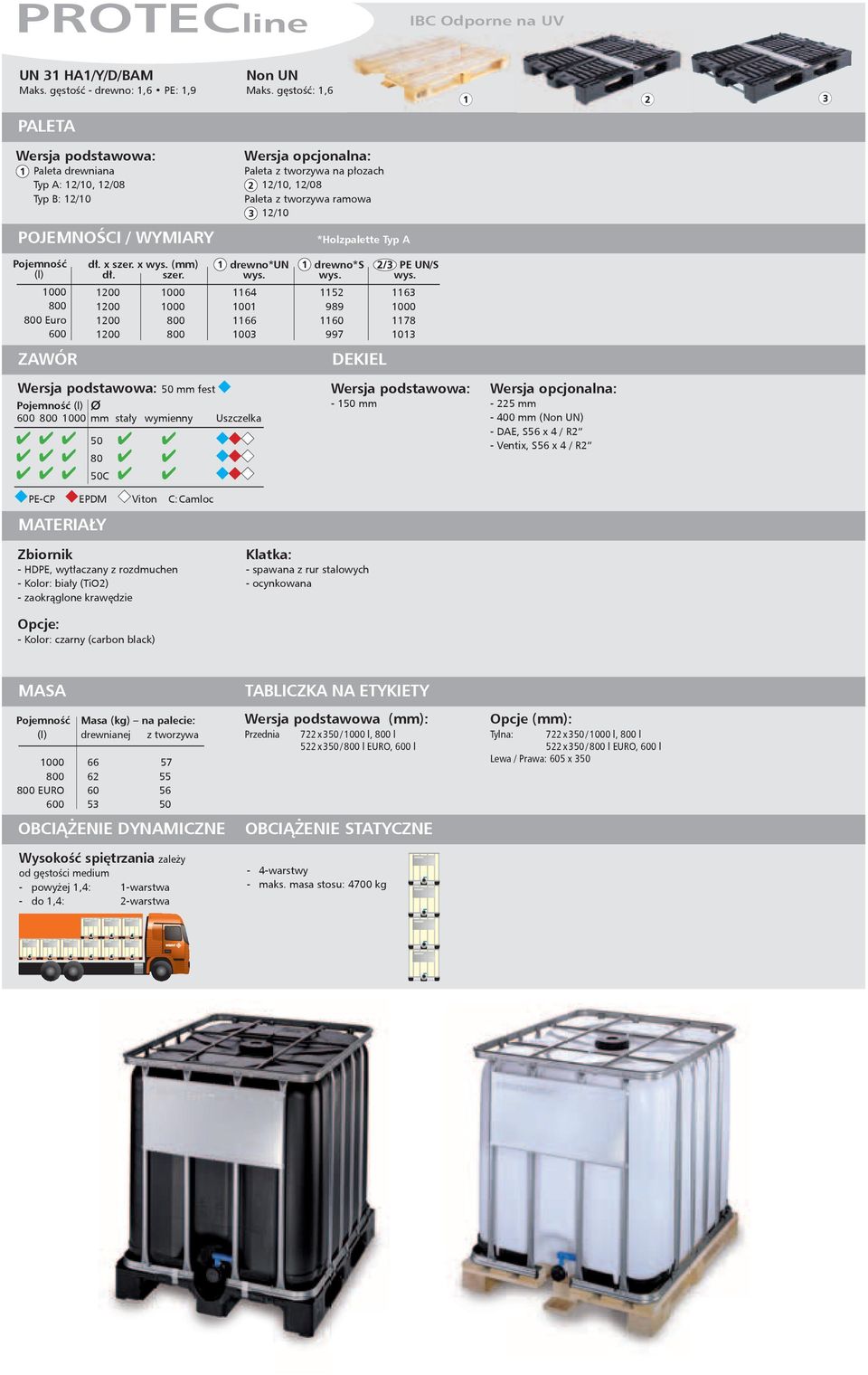

17 PROTECline IBC Odporne na UV UN 31 HA1/Y/D/BAM Maks. gęstość - drewno: 1,6 PE: 1,9 Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10, 12/08 Typ B: 12/10 POJEMNOŚCI / WYMIARY Wersja opcjonalna: Paleta z tworzywa na płozach 12/10, 12/08 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny Uszczelka C DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm mm (Non UN) - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: biały (TiO2) - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) MASA Pojemność (l) EURO 600 Masa (kg) na palecie: drewnianej z tworzywa OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa TABLICZKA NA ETYKIETY Wersja podstawowa (mm): Przednia 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg Opcje (mm): Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350

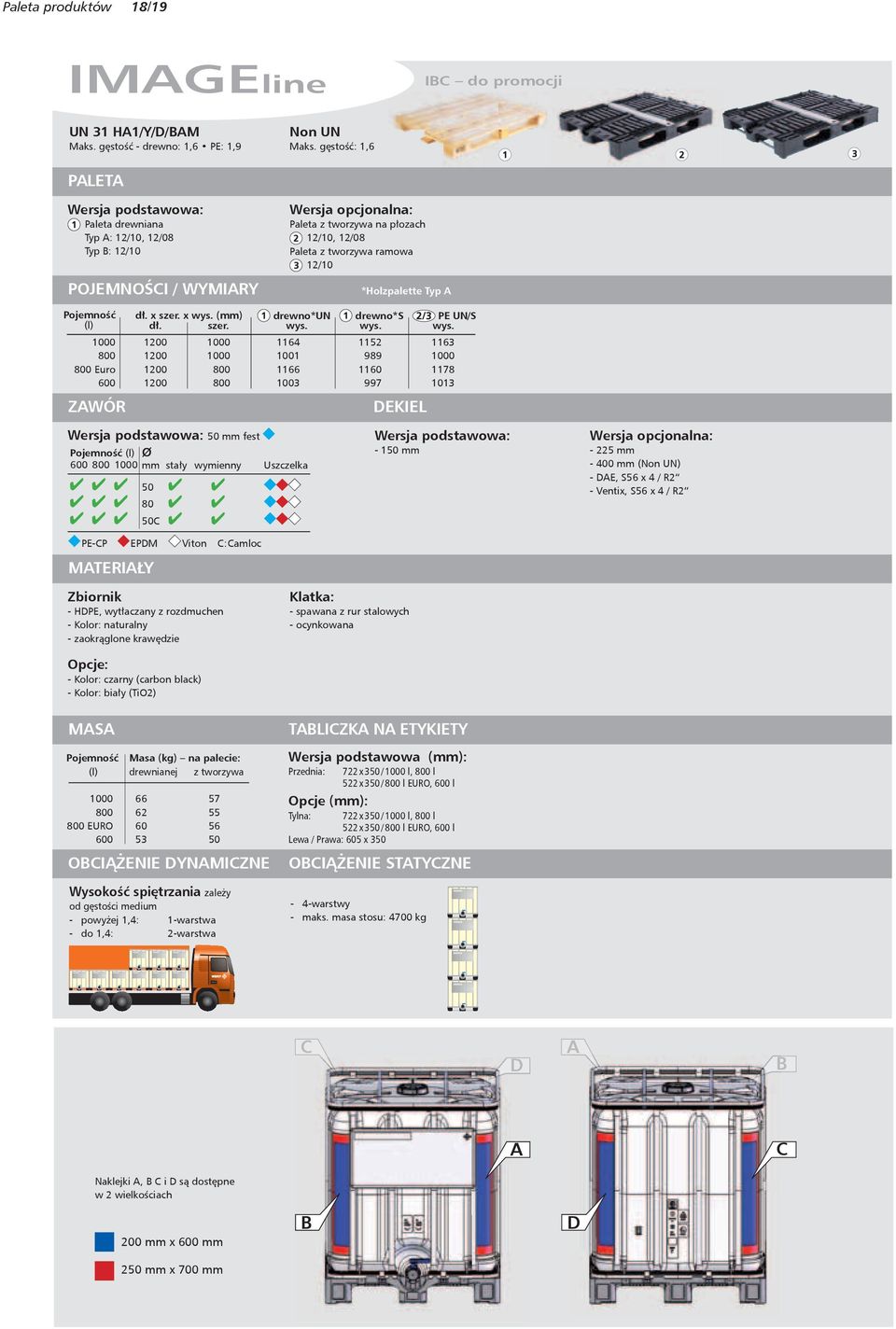

18 Paleta produktów 18/19 IMAGEline IBC do promocji UN 31 HA1/Y/D/BAM Maks. gęstość - drewno: 1,6 PE: 1,9 Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10, 12/08 Typ B: 12/10 POJEMNOŚCI / WYMIARY Wersja opcjonalna: Paleta z tworzywa na płozach 12/10, 12/08 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny C Uszczelka DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm mm (Non UN) - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) - Kolor: biały (TiO2) MASA Pojemność (l) EURO 600 Masa (kg) na palecie: drewnianej z tworzywa OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa TABLICZKA NA ETYKIETY Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Opcje (mm): Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350 OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg C D A B A C Naklejki A, B C i D są dostępne w 2 wielkościach 200 mm x 600 mm 250 mm x 700 mm B D

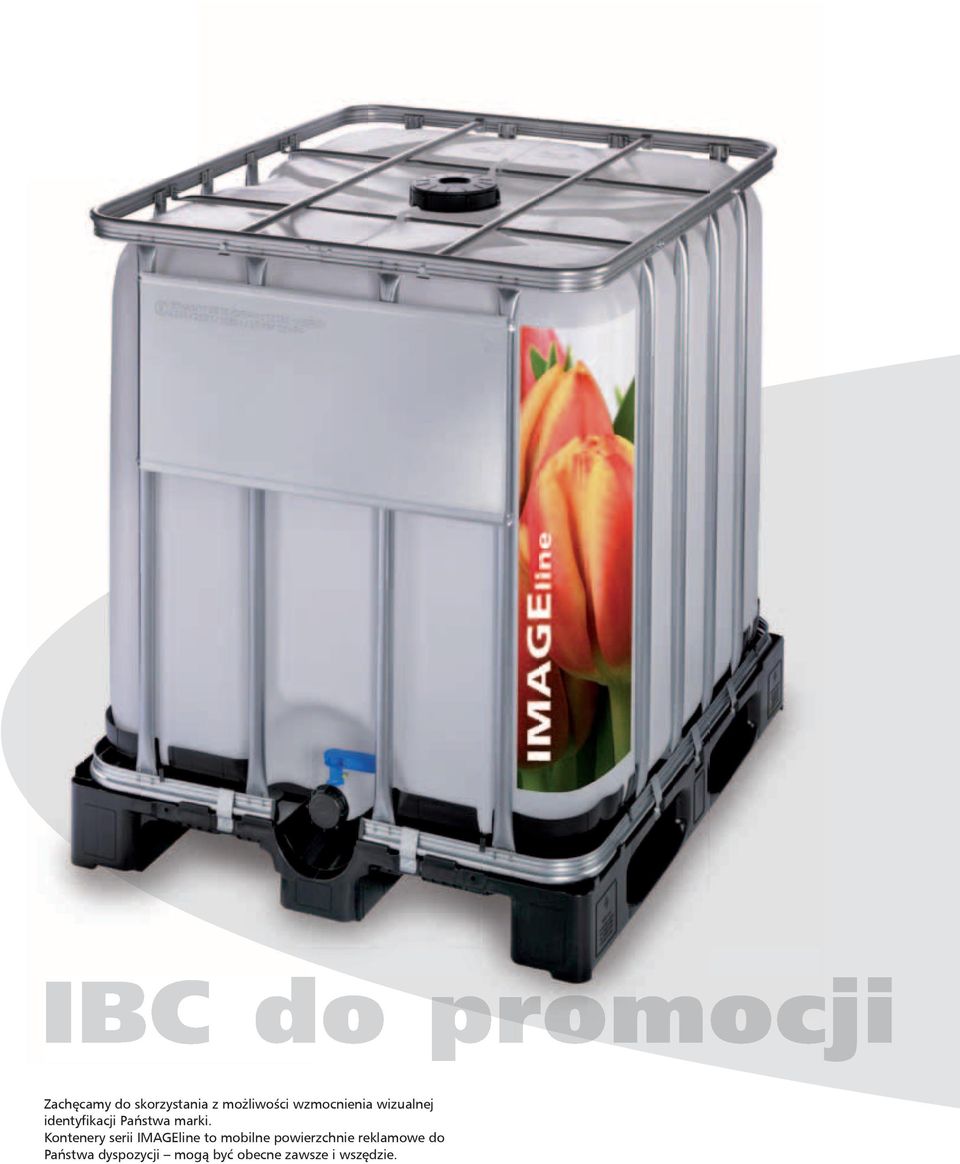

19 IBC do promocji Zachęcamy do skorzystania z możliwości wzmocnienia wizualnej identyfikacji Państwa marki. Kontenery serii IMAGEline to mobilne powierzchnie reklamowe do Państwa dyspozycji mogą być obecne zawsze i wszędzie.

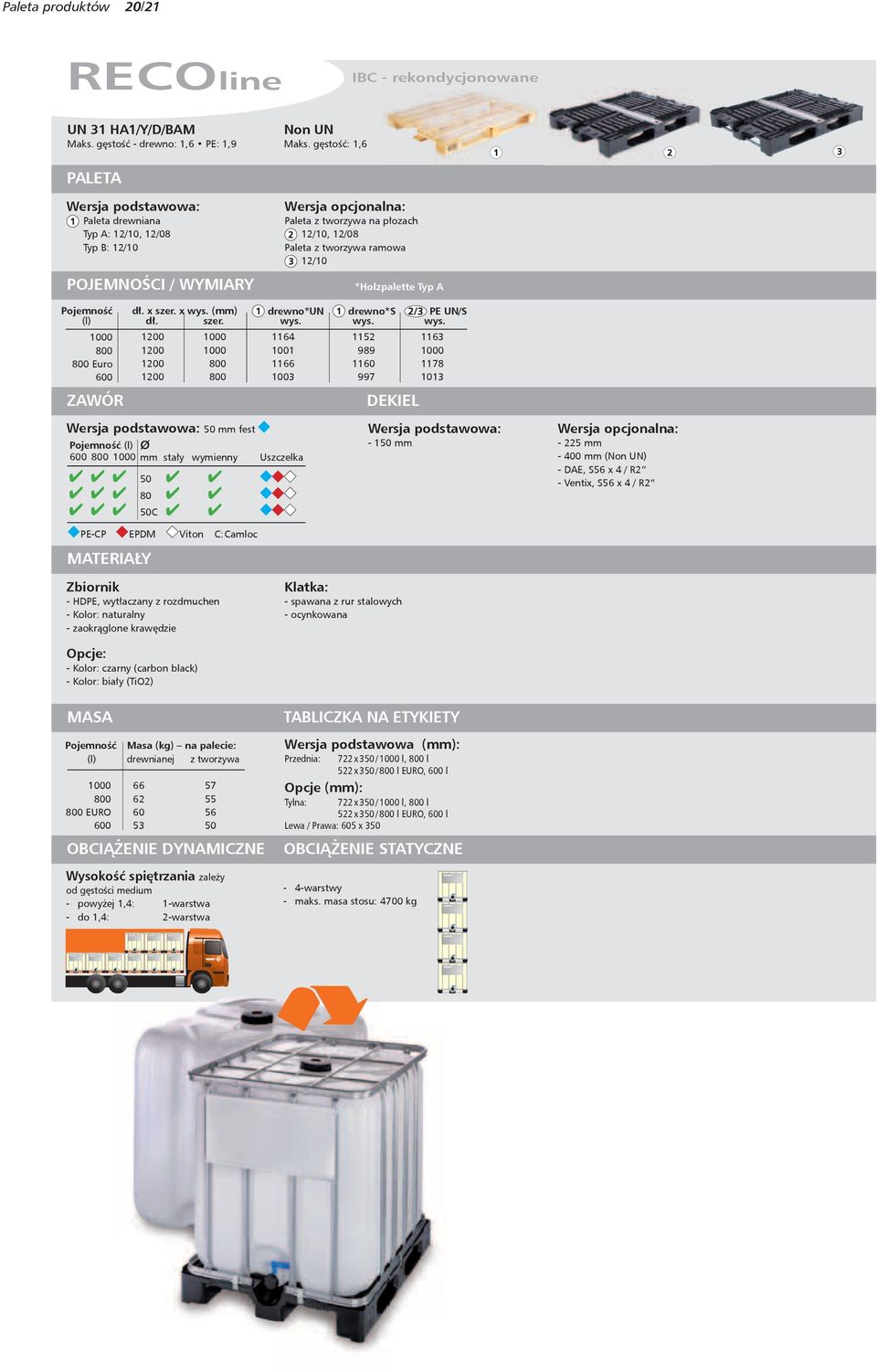

20 Paleta produktów 20/21 RECOline IBC - rekondycjonowane UN 31 HA1/Y/D/BAM Maks. gęstość - drewno: 1,6 PE: 1,9 Non UN Maks. gęstość: 1,6 PALETA Wersja podstawowa: Paleta drewniana Typ A: 12/10, 12/08 Typ B: 12/10 POJEMNOŚCI / WYMIARY Wersja opcjonalna: Paleta z tworzywa na płozach 12/10, 12/08 Paleta z tworzywa ramowa 12/10 *Holzpalette Typ A Pojemność (l) Euro 600 ZAWÓR dł. x szer. x wys. (mm) drewno*un drewno*s PE UN/S dł. szer. wys. wys. wys Wersja podstawowa: 50 mm fest Pojemność (l) ø mm stały wymienny C Uszczelka DEKIEL Wersja podstawowa: mm Wersja opcjonalna: mm mm (Non UN) - DAE, S56 x 4 / R2 - Ventix, S56 x 4 / R2 PE-CP EPDM Viton C: Camloc MATERIAŁY Zbiornik - HDPE, wytłaczany z rozdmuchen - Kolor: naturalny - zaokrąglone krawędzie Klatka: - spawana z rur stalowych - ocynkowana Opcje: - Kolor: czarny (carbon black) - Kolor: biały (TiO2) MASA Pojemność (l) EURO 600 Masa (kg) na palecie: drewnianej z tworzywa OBCIĄŻENIE DYNAMICZNE Wysokość spiętrzania zależy od gęstości medium - powyżej 1,4: 1-warstwa - do 1,4: 2-warstwa TABLICZKA NA ETYKIETY Wersja podstawowa (mm): Przednia: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Opcje (mm): Tylna: 722 x 350 / 1000 l, 800 l 522 x 350 / 800 l EURO, 600 l Lewa / Prawa: 605 x 350 OBCIĄŻENIE STATYCZNE - 4-warstwy - maks. masa stosu: 4700 kg

21 RECOline Kontenery rekondycjonowane KONTENERY IBC WSZYSTKICH MAREK Zgodnie z zasadami zrównoważonej gospodarki i racjonalnego wykorzystania zasobów odbieramy i rekondycjonujemy wszystkie kontenery IBC, także te innych producentów. O dostępnych ilościach i dalszych szczegółach technicznych poinformujemy Państwa chętnie w osobistej rozmowie. Aktualne warunki odbioru znajdą Państwo na pod PACKONE TICKET. GLOBAL WERIT RETURN SERVICE WERIT ONLINE TICKET

22 System zwrotów kontenerów IBC 22/23 Zamknięty obieg Międzynarodowy system zwrotów PACKONE TICKET (on-line lub faks) obsługuje wszystkie kontenery IBC niezależnie od konstrukcji i producenta. Zamknięty obieg od nowych kontenerów przez odbiór kontenerów używanych po rekondycjonowanie i ponowne wprowadzanie do obrotu w serii RECOline. Modułowa budowa kontenerów IBC umożliwia bezproblemowe czyszczenie i wymianę poszczególnych składników. Tworzy to optymalne warunki dla zgodnego z zasadami racjonalnego wykorzystywania zasobów wielokrotnego użycia. PACKONE TICKET zapewnia Państwu nieodpłatny odbiór Państwa używanych kontenerów IBC. Prosimy o zapoznanie się z warunkami odbioru kontenerów. 1 2 Badanie szczelności: Szczelność zaworu i zbiornika bada się przy pomocy nadciśnienia. Czyszczenie wysokociśnieniowe: Naklejone etykiety i inne zanieczyszczenia są usuwane z kontenerów.

23 1) Producent opakowań GLOBAL WERIT RETURN SERVICE WERIT ONLINE TICKET 4) Wymiana zbiornika Recondycjonowanie 3) Użytkownik do 2) Ponowne napełnienie 2) Napełnianie Wszystko w jednym

24 Wyposażenie, akcesoria 24/25 Szczegóły techniczne Zawory Doskonale sprawdzony w praktyce w milionach egzemplarzy wymienny lub stały zawór odpływowy gwarantuje szybkie, kontrolowane i całkowite opróżnianie. W obu wykonaniach zawór można plombować. Innowacyjna uniwersalna uszczelka jest odporna na działanie prawie wszystkich mediów. Wszystkie istotne składniki zaworów są wytwarzane w naszej firmie, automatycznie montowane i testowane. Zawleczka zabezpieczająca w rączce zaworu i aluminiowa platynka na otworze wyjściowym gwarantują oryginalność zawartości aż do pierwszego otwarcia zaworu.

25 Zawór NW 50 S 60 x 6gwint zewnętrzny Zawór 50 mm naturalny / czarny Gwarancja oryginalności dzięki aluminiowej platynce Zawór NW 80 S 100 x 8 gwint zewnętrzny Zawór 80 mm naturalny / czarny Gwarancja oryginalności dzięki aluminiowej platynce Camloc NW 50 S 60 x 6 gwint zewnętrzny Zawór 50 mm naturalny Gwarancja oryginalności dzięki aluminiowej platynce Zakrętki do zaworów: 1) do zaworu NW 50 2) do zaworu NW 80 3) do zaworu Camloc NW 50 czarny ) Kołnierz 5) Opaska profilowa 6) Pierścień uszczelniający ) Plomba (opcja) 7

26 Wyposażenie / Akcesoria 26/27 Zakrętki Zakrętki (dekle) są dostępne ze średnicami nominalnymi 150 i 225 mm. Obie wielkości mogą być na życzenie wyposażone w system wentylacyjny (wyrównujący ciśnienia). Duża pokrywa z pierścieniem zaciskowym ma nominalną średnicę 400 mm. Zakrętka NW 150 przystosowana do plombowania S 160 x 7 gwint wewnętrzny pierścień uszczelniający, wkład DAE lub Ventix Kolory: czarny czerwony niebieski zielony pomarańczowy naturalny Zakrętka NW 150 przystosowana do plombowania S 160 x 7 gwint wewnętrzny pierścień uszczelniający i Ventix SS1, SS40 oder SS100 Kolory: czarny czerwony niebieski zielony pomarańczowy naturalny Zakrętka NW 150 przystosowana do plombowania S 160 x 7 gwint wewnętrzny zamknięta Kolory: czarny czerwony niebieski zielony pomarańczowy naturalny Zakrętka NW 225 przystosowana do plombowania S 240 x 12 gwint wewnętrzny pierścień uszczelniający, wkład DAE lub Ventix Kolory: naturalny czarny Pokrywa z pierścieniem uszczelniającym NW 400 przystosowana do plombowania Kolory: czarny

27 Zakrętka NW 150 do napełniania automatycznego S 160 x 7 gwint wewnętrzny (z różnymi wkładami) Kolor: czarny Wkład zamknięty (korek) S56 x 4 R2 Kolor: żółty Wkład DAE S56 x 4 R2 Kolor: naturalny Wkład Ventix S56 x 4 R2 Kolor: szary Wkład do AdBlue S56 x 4 R2 Kolor: biały/niebieski Pokrywka do nakrętek plombowanych Kolor: czerwony biały niebieski

28 Kolana odpływowe i adaptery 8 8 Kolano NW 50 mm S 60 x 6 gwint wewnętrzny S 60 x 6 gwint zewnętrzny Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny R 2 gwint wewnętrzny Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny R 2 gwint zewnętrzny Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny Rd 65 x 1/6 gwint mleczarski Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny S 60 x 6 gwint zewnętrzny Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny z końcówką do przyłączania węża 50 mm Art.: Adapter 50 mm S 60 x 6 gwint wewnętrzny z przyłączem Camloc 50 mm Art.:

29 Wyposażenie / Akcesoria 28/ Adapter 50 mm Przyłącze Camloc 50 mm z końcówka do przyłączania węża 50 mm Art.: Kolano odpływowe 80 mm S 100 x 8 gwint wewnętrzny S 100 x 8 gwint zewnętrzny Art.: Adapter 80 mm S 100 x 8 gwint wewnętrzny R 3 gwint wewnętrzny Art.: Adapter 80 mm S 100 x 8 gwint wewnętrzny S 92 x 4 gwint zewnętrzny Art.: Adapter 80 mm S 100 x 8 gwint wewnętrzny S 60 x 6 gwint zewnętrzny Art.: Adapter 80 mm S 100 x 8 gwint wewnętrzny R 3 gwint zewnętrzny Art.: Adapter 80 mm S 100 x 8 gwint wewnętrzny przyłącze Camloc 80 mm Art.: KA

30 Wyposażenie / Akcesoria 30 Palety Paleta drewniana Wersja podstawowa: Typ A - 12/10-12/08 (1200 x 1000 oder x 800 mm) Opcje: - UN - Non UN - do składowania warstwowego - nie do składowania warstwowego - płaska - wygrzewana Wersja: Typ B - 12/10 (1200 x 1000 mm) Opcje: - UN - Non UN - do składowania warstwowego - wygrzewana Paleta z tworzywa sztucznego Paleta na płozach: Typ - 12/10-12/08 (1200 x 1000 oder x 800 mm) Opcje: - UN - Non UN - do składowania warstwowego - nie do składowania warstwowego - zamknięte płozy (12/08) Paleta ramowa - 12/10 (1200 x 1000 mm) Optionen: - UN - Non UN - do składowania warstwowego

31 Ważne wskazówki 31 Uwagi Wszystkie zawarte w katalogu wymiary, masy i dane techniczne są wartościami orientacyjnymi. Nie stanowią one wiążącego zapewnienia określonych właściwości lug przydatności do określonych zastosowań. Uwarunkowane techniczne tolerancje odpowiadają normom DIN. Zmiany i pomyłki zastrzeżone. Podane informacje opierają się na aktualnym stanie naszej wiedzy i doświadczenia. Ze względu na możliwe działanie licznych, pozostających poza naszym wpływem, czynników zewnętrznych przy stosowaniu naszych produktów, użytkownik jest zobowiązany do przeprowadzenia własnych kontroli i prób. Z treści katalogu nie wynikają żadne wyraźne lub milczące, wiążące prawnie zapewnienia określonych właściwości lub przydatności do konkretnego zastosowania. Zwracamy także uwagę na konieczności przestrzegania ew. praw ochronnych. Kontener IBC wersja podstawowa Wersja podstawowa: Zbiornik: Zawór: Zakrętka (dekiel): Tabliczka na etykiety: Wymiary: Masa: 1000 litrów paleta drewniana 12/10, do składowania warstwowego klatka z ocynkowanych rur stalowych wytłaczany z rozdmuchem z HDPE kolor: naturalny zaokrąglone krawędzie 50 mm, stały uszczelka: PE-CP 150 mm 722 x 350 mm 1200 x 1000 x 1152 mm 55 kg Kod IBC (ADR / RID / IMDG) 31HA1 / Y / 0810 / D / BAM / WERIT / 4265 / 2030 / 1060l / 61kg / 100kPA Pojemnik do przelewu, tara, ciśnienie pomiarowe Obciążenie pomiarowe w kg, maksymalna dopuszczalna masa brutto w kg Państwo (skrót), intytut aprobujący, numer aprobaty, nazwa producenta Miesiąc i rok produkcji Grupy opakowań Do cieczy, ze sztywnym zbiornikiem z tworzywa sztucznego w klatce stalowej
