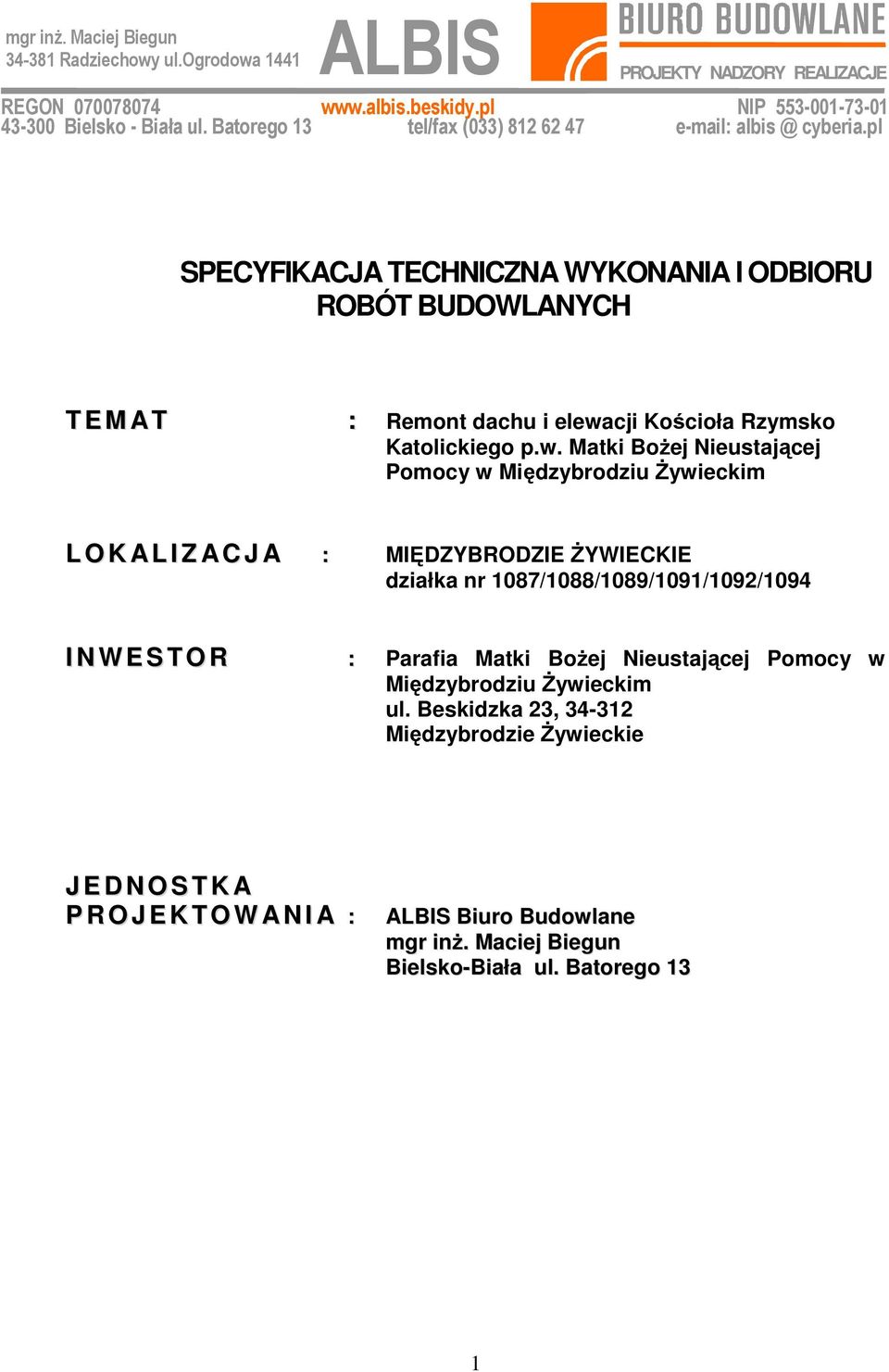

1 ALBIS mgr inŝ. Maciej Biegun Radziechowy ul.ogrodowa 1441 PROJEKTY NADZORY REALIZACJE REGON NIP Bielsko - Biała ul. Batorego 13 tel/fax (033) cyberia.pl SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH T E M AT : Remont dachu i elewacji Kościoła Rzymsko Katolickiego p.w. Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim L O K AL I Z AC J A : MIĘDZYBRODZIE śywieckie działka nr 1087/1088/1089/1091/1092/1094 I N W E S T O R : Parafia Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim ul. Beskidzka 23, Międzybrodzie śywieckie J E D N O S T K A P R O J E K T O W AN I A : ALBIS Biuro Budowlane mgr inŝ. Maciej Biegun Bielsko-Biała ul. Batorego 13 1

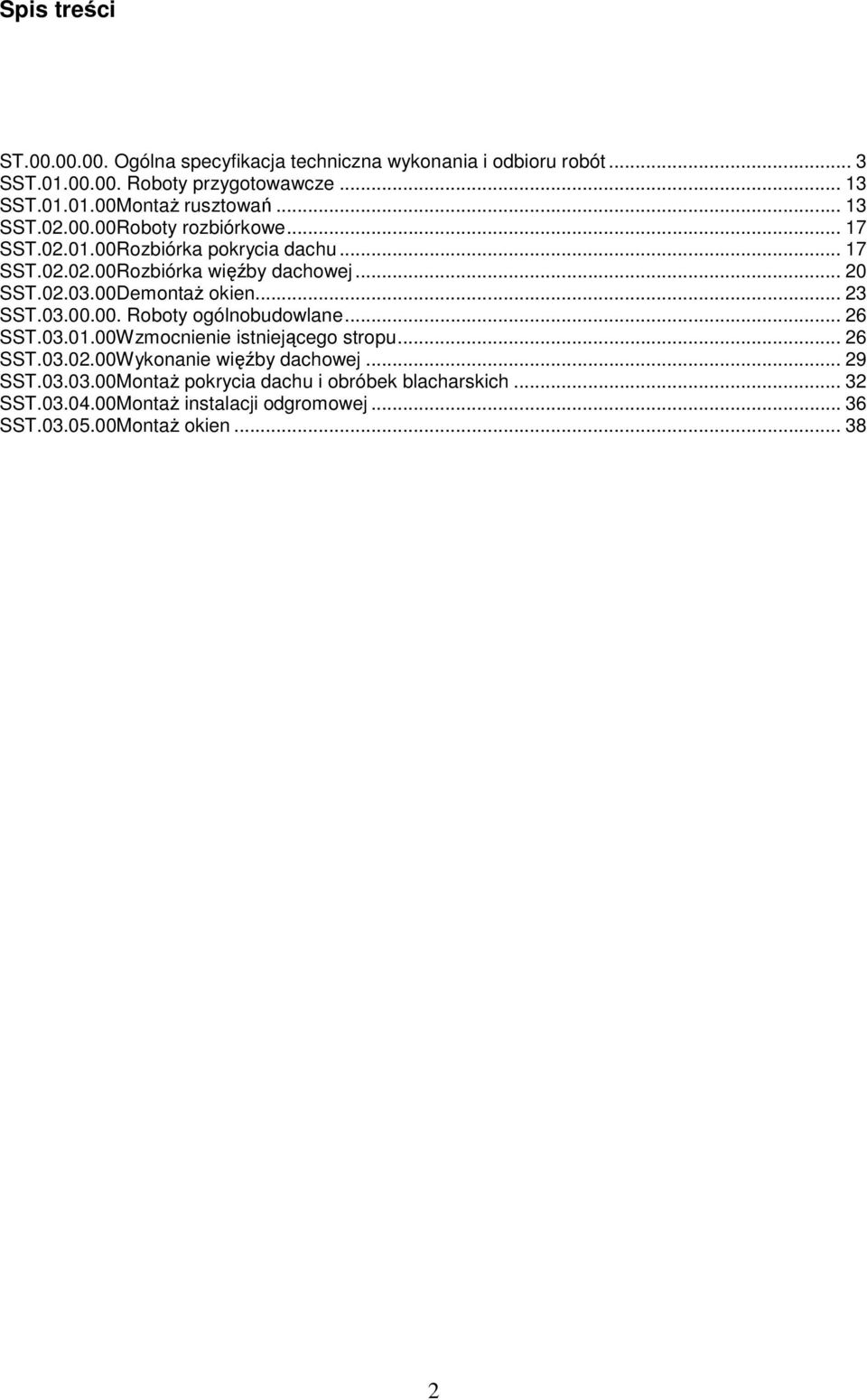

2 Spis treści ST Ogólna specyfikacja techniczna wykonania i odbioru robót... 3 SST Roboty przygotowawcze SST MontaŜ rusztowań SST Roboty rozbiórkowe SST Rozbiórka pokrycia dachu SST Rozbiórka więźby dachowej SST DemontaŜ okien SST Roboty ogólnobudowlane SST Wzmocnienie istniejącego stropu SST Wykonanie więźby dachowej SST MontaŜ pokrycia dachu i obróbek blacharskich SST MontaŜ instalacji odgromowej SST MontaŜ okien

3 ST OGÓLNA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Numery pozycji - Słownik Zamówień Publicznych KOD wg CPV: Roboty budowlane w zakresie budynków , 1.WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Specyfikacja Techniczna - Wymagania Ogólne odnosi się do wspólnych wymagań technicznych dotyczących wykonania i odbioru robót, związanych z remontem dachu i elewacji Kościoła Rzymsko Katolickiego p.w. Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim Specyfikacja Techniczna Wykonania i Odbioru Robót składa się z części ogólnej zwaną Ogólną Specyfikacją Techniczną ( OST) i z części szczegółowych zwanych Szczegółowymi Specyfikacjami Technicznymi (SST). Zakres robót przewidzianych do wykonania, został ujęty w SST, które naleŝy stosować łącznie z Ogólną Specyfikacją Techniczną (OST) Zakres stosowania Specyfikacji Technicznych (ST) Specyfikacje Techniczne stanowią część Dokumentów Przetargowych i Kontraktowych i naleŝy je stosować w zlecaniu i wykonaniu Robót opisanych w podpunkcie Zakres Robót objętych ST oraz normy wykonawstwa i odbioru Wymagania wykonawcze naleŝy rozumieć i stosować w powiązaniu z niŝej wymienionymi robotami budowlanymi. 1. ROBOTY PRZYGOTOWAWCZE MontaŜ rusztowań 2. ROBOTY ROZBIÓRKOWE Rozbiórka pokrycia dachu Rozbiórka więźby dachowej DemontaŜ okien 3. ROBOTY OGÓLNOBUDOWLANE Wzmocnienie stropu istniejącego MontaŜ więźby dachowej MontaŜ obróbek blacharskich Instalacja odgromowa MontaŜ okien 1.4. OKREŚLENIA PODSTAWOWE UŜyte w ST wymienione poniŝej określenia naleŝy rozumieć w kaŝdym przypadku następująco: Dziennik Budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, słuŝący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów Robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Kierownikiem Projektu, Wykonawcą i projektantem InŜynier/Kierownik projektu - osoba wymieniona w danych kontraktowych (wyznaczona przez zamawiającego, o której wyznaczeniu poinformowany jest wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem Kierownik budowy - osoba wyznaczona przez Wykonawcę, upowaŝniona do kierowania Robotami i do występowania w jego imieniu w sprawach realizacji Kontraktu KsiąŜka obmiarów - akceptowany przez Kierownika Projektu rejestr z ponumerowanymi stronami słuŝący do wpisywania przez Wykonawcę obmiaru dokonywanych Robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w Rejestrze Obmiarów podlegają potwierdzeniu przez Kierownika Projektu Materiały - wszelkie tworzywa niezbędne do wykonania Robót, zgodne z Dokumentacją Projektową i Specyfikacjami Technicznymi, zaakceptowane przez Kierownika Projektu Odpowiednia (bliska) zgodność - zgodność wykonywanych Robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju Robót budowlanych Polecenie InŜyniera/Kierownika projektu - wszelkie polecenia przekazane Wykonawcy przez Inspektora Nadzoru, w formie pisemnej, dotyczące sposobu realizacji Robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem Dokumentacji Projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego objektu lub modernizacja/przebudowa istniejącego połączenia. 3

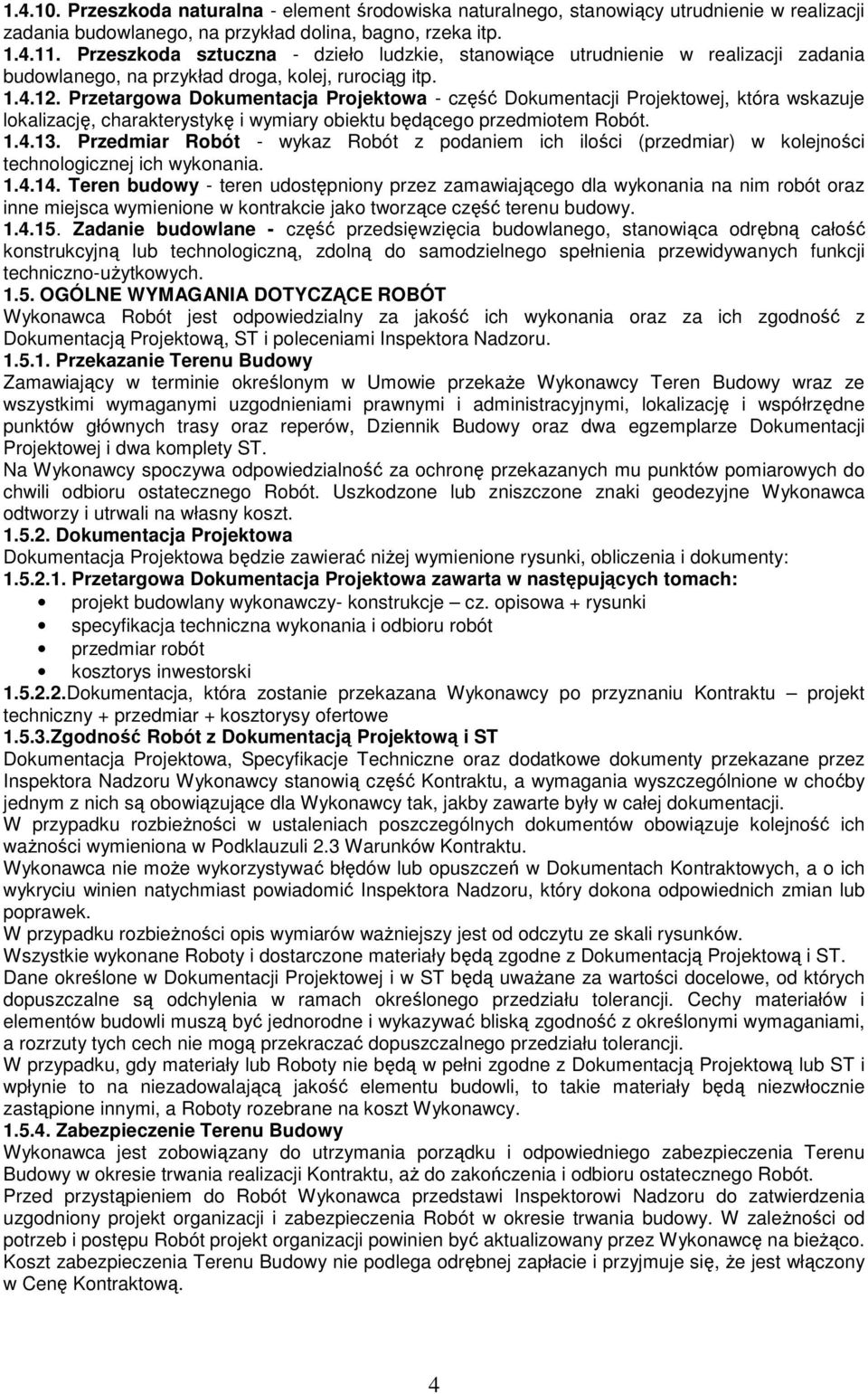

4 Przeszkoda naturalna - element środowiska naturalnego, stanowiący utrudnienie w realizacji zadania budowlanego, na przykład dolina, bagno, rzeka itp Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurociąg itp Przetargowa Dokumentacja Projektowa - część Dokumentacji Projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem Robót Przedmiar Robót - wykaz Robót z podaniem ich ilości (przedmiar) w kolejności technologicznej ich wykonania Teren budowy - teren udostępniony przez zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzące część terenu budowy Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego spełnienia przewidywanych funkcji techniczno-uŝytkowych OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, ST i poleceniami Inspektora Nadzoru Przekazanie Terenu Budowy Zamawiający w terminie określonym w Umowie przekaŝe Wykonawcy Teren Budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy oraz reperów, Dziennik Budowy oraz dwa egzemplarze Dokumentacji Projektowej i dwa komplety ST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego Robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja Projektowa Dokumentacja Projektowa będzie zawierać niŝej wymienione rysunki, obliczenia i dokumenty: Przetargowa Dokumentacja Projektowa zawarta w następujących tomach: projekt budowlany wykonawczy- konstrukcje cz. opisowa + rysunki specyfikacja techniczna wykonania i odbioru robót przedmiar robót kosztorys inwestorski Dokumentacja, która zostanie przekazana Wykonawcy po przyznaniu Kontraktu projekt techniczny + przedmiar + kosztorysy ofertowe Zgodność Robót z Dokumentacją Projektową i ST Dokumentacja Projektowa, Specyfikacje Techniczne oraz dodatkowe dokumenty przekazane przez Inspektora Nadzoru Wykonawcy stanowią część Kontraktu, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak, jakby zawarte były w całej dokumentacji. W przypadku rozbieŝności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich waŝności wymieniona w Podklauzuli 2.3 Warunków Kontraktu. Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w Dokumentach Kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora Nadzoru, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieŝności opis wymiarów waŝniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane Roboty i dostarczone materiały będą zgodne z Dokumentacją Projektową i ST. Dane określone w Dokumentacji Projektowej i w ST będą uwaŝane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub Roboty nie będą w pełni zgodne z Dokumentacją Projektową lub ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały będą niezwłocznie zastąpione innymi, a Roboty rozebrane na koszt Wykonawcy Zabezpieczenie Terenu Budowy Wykonawca jest zobowiązany do utrzymania porządku i odpowiedniego zabezpieczenia Terenu Budowy w okresie trwania realizacji Kontraktu, aŝ do zakończenia i odbioru ostatecznego Robót. Przed przystąpieniem do Robót Wykonawca przedstawi Inspektorowi Nadzoru do zatwierdzenia uzgodniony projekt organizacji i zabezpieczenia Robót w okresie trwania budowy. W zaleŝności od potrzeb i postępu Robót projekt organizacji powinien być aktualizowany przez Wykonawcę na bieŝąco. Koszt zabezpieczenia Terenu Budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w Cenę Kontraktową. 4

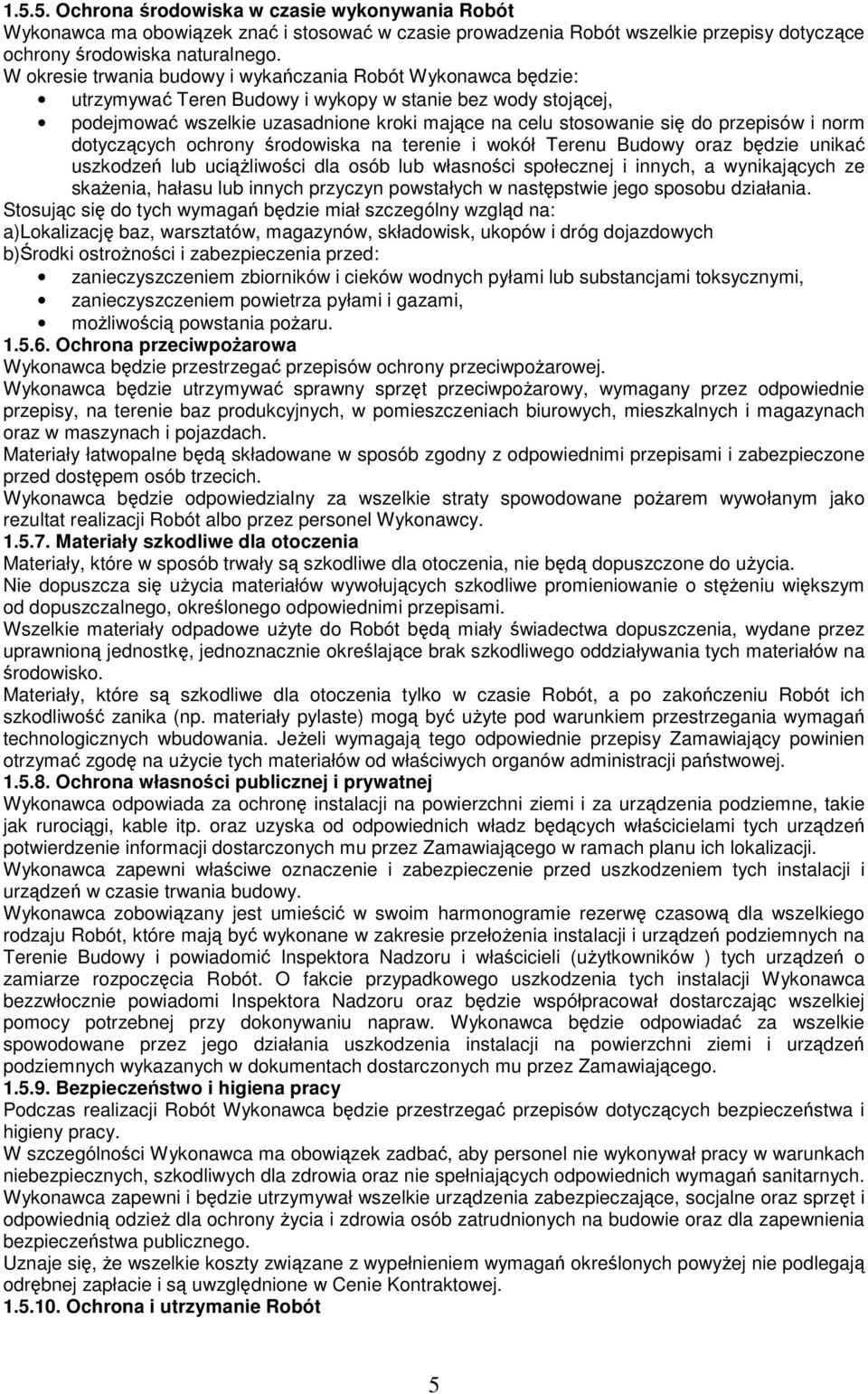

5 Ochrona środowiska w czasie wykonywania Robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia Robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania Robót Wykonawca będzie: utrzymywać Teren Budowy i wykopy w stanie bez wody stojącej, podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej i innych, a wynikających ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: a)lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych b)środki ostroŝności i zabezpieczenia przed: zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, moŝliwością powstania poŝaru Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do uŝycia. Nie dopuszcza się uŝycia materiałów wywołujących szkodliwe promieniowanie o stęŝeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe uŝyte do Robót będą miały świadectwa dopuszczenia, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie Robót, a po zakończeniu Robót ich szkodliwość zanika (np. materiały pylaste) mogą być uŝyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. JeŜeli wymagają tego odpowiednie przepisy Zamawiający powinien otrzymać zgodę na uŝycie tych materiałów od właściwych organów administracji państwowej Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju Robót, które mają być wykonane w zakresie przełoŝenia instalacji i urządzeń podziemnych na Terenie Budowy i powiadomić Inspektora Nadzoru i właścicieli (uŝytkowników ) tych urządzeń o zamiarze rozpoczęcia Robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora Nadzoru oraz będzie współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Bezpieczeństwo i higiena pracy Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w Cenie Kontraktowej Ochrona i utrzymanie Robót 5

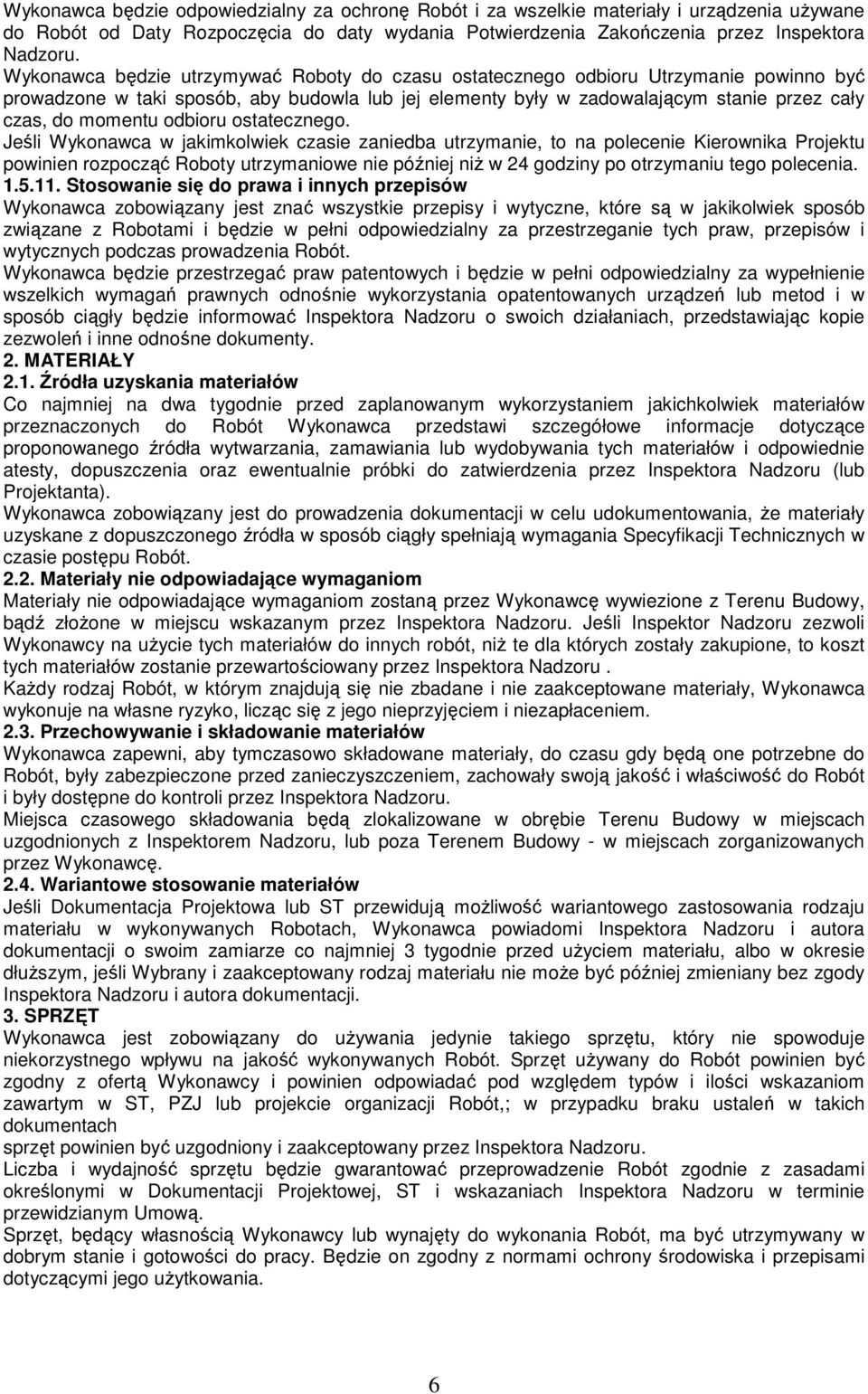

6 Wykonawca będzie odpowiedzialny za ochronę Robót i za wszelkie materiały i urządzenia uŝywane do Robót od Daty Rozpoczęcia do daty wydania Potwierdzenia Zakończenia przez Inspektora Nadzoru. Wykonawca będzie utrzymywać Roboty do czasu ostatecznego odbioru Utrzymanie powinno być prowadzone w taki sposób, aby budowla lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Kierownika Projektu powinien rozpocząć Roboty utrzymaniowe nie później niŝ w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy i wytyczne, które są w jakikolwiek sposób związane z Robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia Robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora Nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Co najmniej na dwa tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów i odpowiednie atesty, dopuszczenia oraz ewentualnie próbki do zatwierdzenia przez Inspektora Nadzoru (lub Projektanta). Wykonawca zobowiązany jest do prowadzenia dokumentacji w celu udokumentowania, Ŝe materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania Specyfikacji Technicznych w czasie postępu Robót Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z Terenu Budowy, bądź złoŝone w miejscu wskazanym przez Inspektora Nadzoru. Jeśli Inspektor Nadzoru zezwoli Wykonawcy na uŝycie tych materiałów do innych robót, niŝ te dla których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez Inspektora Nadzoru. KaŜdy rodzaj Robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem i niezapłaceniem Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do Robót i były dostępne do kontroli przez Inspektora Nadzoru. Miejsca czasowego składowania będą zlokalizowane w obrębie Terenu Budowy w miejscach uzgodnionych z Inspektorem Nadzoru, lub poza Terenem Budowy - w miejscach zorganizowanych przez Wykonawcę Wariantowe stosowanie materiałów Jeśli Dokumentacja Projektowa lub ST przewidują moŝliwość wariantowego zastosowania rodzaju materiału w wykonywanych Robotach, Wykonawca powiadomi Inspektora Nadzoru i autora dokumentacji o swoim zamiarze co najmniej 3 tygodnie przed uŝyciem materiału, albo w okresie dłuŝszym, jeśli Wybrany i zaakceptowany rodzaj materiału nie moŝe być później zmieniany bez zgody Inspektora Nadzoru i autora dokumentacji. 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt uŝywany do Robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, PZJ lub projekcie organizacji Robót,; w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora Nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie Robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inspektora Nadzoru w terminie przewidzianym Umową. Sprzęt, będący własnością Wykonawcy lub wynajęty do wykonania Robót, ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania. 6

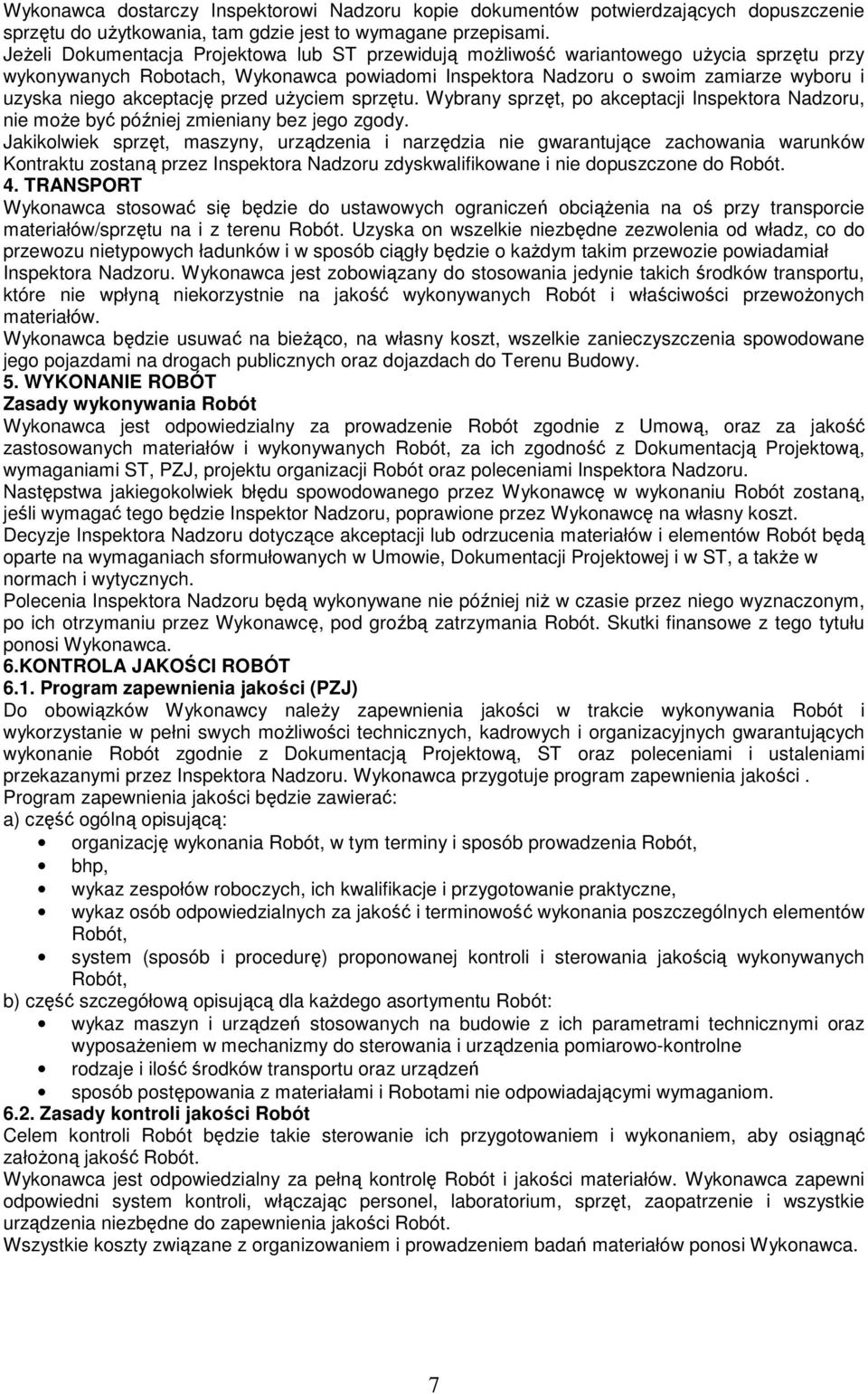

7 Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do uŝytkowania, tam gdzie jest to wymagane przepisami. JeŜeli Dokumentacja Projektowa lub ST przewidują moŝliwość wariantowego uŝycia sprzętu przy wykonywanych Robotach, Wykonawca powiadomi Inspektora Nadzoru o swoim zamiarze wyboru i uzyska niego akceptację przed uŝyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora Nadzoru, nie moŝe być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków Kontraktu zostaną przez Inspektora Nadzoru zdyskwalifikowane i nie dopuszczone do Robót. 4. TRANSPORT Wykonawca stosować się będzie do ustawowych ograniczeń obciąŝenia na oś przy transporcie materiałów/sprzętu na i z terenu Robót. Uzyska on wszelkie niezbędne zezwolenia od władz, co do przewozu nietypowych ładunków i w sposób ciągły będzie o kaŝdym takim przewozie powiadamiał Inspektora Nadzoru. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewoŝonych materiałów. Wykonawca będzie usuwać na bieŝąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do Terenu Budowy. 5. WYKONANIE ROBÓT Zasady wykonywania Robót Wykonawca jest odpowiedzialny za prowadzenie Robót zgodnie z Umową, oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z Dokumentacją Projektową, wymaganiami ST, PZJ, projektu organizacji Robót oraz poleceniami Inspektora Nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wykonaniu Robót zostaną, jeśli wymagać tego będzie Inspektor Nadzoru, poprawione przez Wykonawcę na własny koszt. Decyzje Inspektora Nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów Robót będą oparte na wymaganiach sformułowanych w Umowie, Dokumentacji Projektowej i w ST, a takŝe w normach i wytycznych. Polecenia Inspektora Nadzoru będą wykonywane nie później niŝ w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania Robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 6.KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości (PZJ) Do obowiązków Wykonawcy naleŝy zapewnienia jakości w trakcie wykonywania Robót i wykorzystanie w pełni swych moŝliwości technicznych, kadrowych i organizacyjnych gwarantujących wykonanie Robót zgodnie z Dokumentacją Projektową, ST oraz poleceniami i ustaleniami przekazanymi przez Inspektora Nadzoru. Wykonawca przygotuje program zapewnienia jakości. Program zapewnienia jakości będzie zawierać: a) część ogólną opisującą: organizację wykonania Robót, w tym terminy i sposób prowadzenia Robót, bhp, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów Robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych Robót, b) część szczegółową opisującą dla kaŝdego asortymentu Robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposaŝeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne rodzaje i ilość środków transportu oraz urządzeń sposób postępowania z materiałami i Robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości Robót Celem kontroli Robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć załoŝoną jakość Robót. Wykonawca jest odpowiedzialny za pełną kontrolę Robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do zapewnienia jakości Robót. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca. 7

8 6.3. Certyfikaty i deklaracje Inspektor Nadzoru moŝe dopuścić do uŝycia tylko te materiały, które posiadają: 1. certyfikat na znak bezpieczeństwa, wykazujący Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2. deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeŝeli nie są objęte certyfikacją określoną w pkt 1, i które spełniają wymogi Specyfikacji Technicznej. W przypadku materiałów, dla których w/w dokumenty są wymagane przez ST, kaŝda partia dostarczona do Robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać w/w dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inspektora Nadzoru. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Terenu Budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieŝąco i będą dotyczyć przebiegu Robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. KaŜdy zapis w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska słuŝbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inspektora Nadzoru. Do Dziennika Budowy naleŝy wpisywać w szczególności: datę przekazania Wykonawcy Terenu Budowy, datę przekazania przez Zamawiającego Dokumentacji Projektowej, uzgodnienie przez Inspektora Nadzoru programu zapewnienia jakości i harmonogramów Robót, terminy rozpoczęcia i zakończenia poszczególnych elementów Robót, przebieg Robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w Robotach, uwagi i polecenia Inspektora Nadzoru, daty zarządzenia wstrzymania Robót, z podaniem powodu, zgłoszenia i daty odbiorów Robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów Robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania Robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania Robót, dane dotyczące sposobu wykonywania zabezpieczenia Robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu Robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłoŝone Inspektorowi Nadzoru do ustosunkowania się. Decyzje Inspektora Nadzoru wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. 8

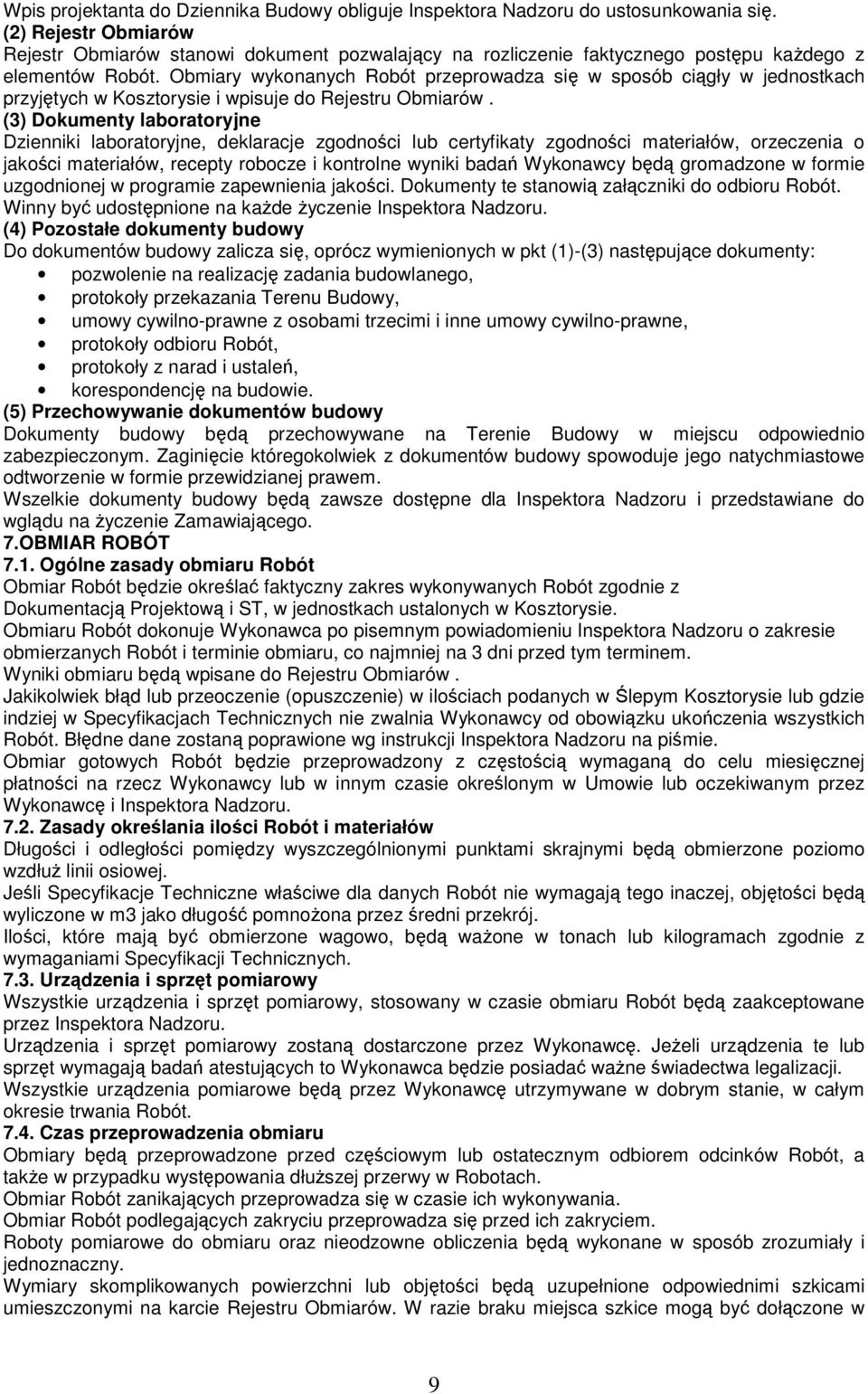

9 Wpis projektanta do Dziennika Budowy obliguje Inspektora Nadzoru do ustosunkowania się. (2) Rejestr Obmiarów Rejestr Obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu kaŝdego z elementów Robót. Obmiary wykonanych Robót przeprowadza się w sposób ciągły w jednostkach przyjętych w Kosztorysie i wpisuje do Rejestru Obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru Robót. Winny być udostępnione na kaŝde Ŝyczenie Inspektora Nadzoru. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w pkt (1)-(3) następujące dokumenty: pozwolenie na realizację zadania budowlanego, protokoły przekazania Terenu Budowy, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, protokoły odbioru Robót, protokoły z narad i ustaleń, korespondencję na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora Nadzoru i przedstawiane do wglądu na Ŝyczenie Zamawiającego. 7.OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru Robót Obmiar Robót będzie określać faktyczny zakres wykonywanych Robót zgodnie z Dokumentacją Projektową i ST, w jednostkach ustalonych w Kosztorysie. Obmiaru Robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora Nadzoru o zakresie obmierzanych Robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do Rejestru Obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w Ślepym Kosztorysie lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich Robót. Błędne dane zostaną poprawione wg instrukcji Inspektora Nadzoru na piśmie. Obmiar gotowych Robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w Umowie lub oczekiwanym przez Wykonawcę i Inspektora Nadzoru Zasady określania ilości Robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuŝ linii osiowej. Jeśli Specyfikacje Techniczne właściwe dla danych Robót nie wymagają tego inaczej, objętości będą wyliczone w m3 jako długość pomnoŝona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą waŝone w tonach lub kilogramach zgodnie z wymaganiami Specyfikacji Technicznych Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru Robót będą zaakceptowane przez Inspektora Nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. JeŜeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać waŝne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania Robót Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków Robót, a takŝe w przypadku występowania dłuŝszej przerwy w Robotach. Obmiar Robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar Robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie Rejestru Obmiarów. W razie braku miejsca szkice mogą być dołączone w 9

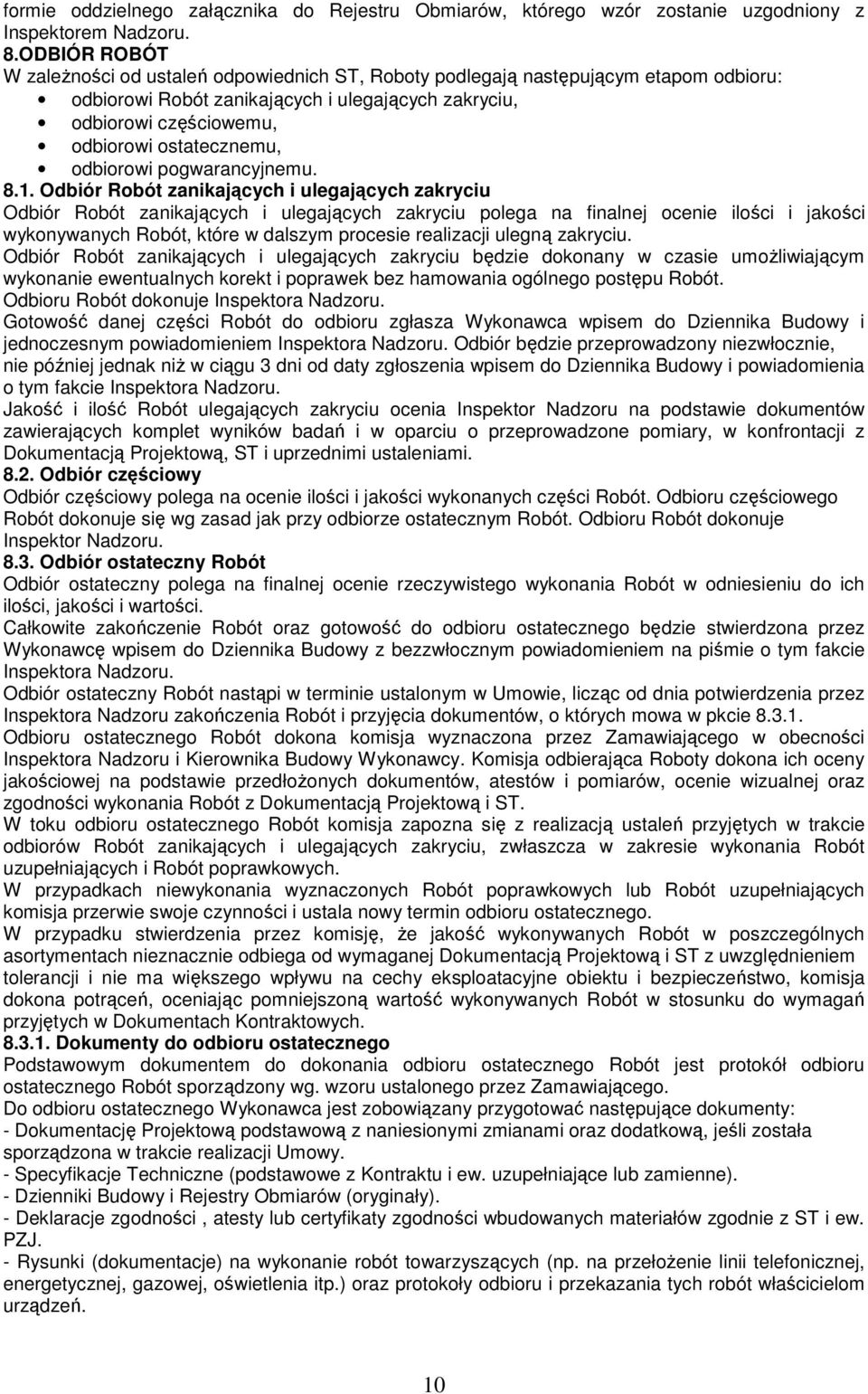

10 formie oddzielnego załącznika do Rejestru Obmiarów, którego wzór zostanie uzgodniony z Inspektorem Nadzoru. 8.ODBIÓR ROBÓT W zaleŝności od ustaleń odpowiednich ST, Roboty podlegają następującym etapom odbioru: odbiorowi Robót zanikających i ulegających zakryciu, odbiorowi częściowemu, odbiorowi ostatecznemu, odbiorowi pogwarancyjnemu Odbiór Robót zanikających i ulegających zakryciu Odbiór Robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych Robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór Robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu Robót. Odbioru Robót dokonuje Inspektora Nadzoru. Gotowość danej części Robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Inspektora Nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niŝ w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inspektora Nadzoru. Jakość i ilość Robót ulegających zakryciu ocenia Inspektor Nadzoru na podstawie dokumentów zawierających komplet wyników badań i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, ST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części Robót. Odbioru częściowego Robót dokonuje się wg zasad jak przy odbiorze ostatecznym Robót. Odbioru Robót dokonuje Inspektor Nadzoru Odbiór ostateczny Robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie Robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do Dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora Nadzoru. Odbiór ostateczny Robót nastąpi w terminie ustalonym w Umowie, licząc od dnia potwierdzenia przez Inspektora Nadzoru zakończenia Robót i przyjęcia dokumentów, o których mowa w pkcie Odbioru ostatecznego Robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora Nadzoru i Kierownika Budowy Wykonawcy. Komisja odbierająca Roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, atestów i pomiarów, ocenie wizualnej oraz zgodności wykonania Robót z Dokumentacją Projektową i ST. W toku odbioru ostatecznego Robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów Robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania Robót uzupełniających i Robót poprawkowych. W przypadkach niewykonania wyznaczonych Robót poprawkowych lub Robót uzupełniających komisja przerwie swoje czynności i ustala nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, Ŝe jakość wykonywanych Robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej Dokumentacją Projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych Robót w stosunku do wymagań przyjętych w Dokumentach Kontraktowych Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego Robót jest protokół odbioru ostatecznego Robót sporządzony wg. wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: - Dokumentację Projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji Umowy. - Specyfikacje Techniczne (podstawowe z Kontraktu i ew. uzupełniające lub zamienne). - Dzienniki Budowy i Rejestry Obmiarów (oryginały). - Deklaracje zgodności, atesty lub certyfikaty zgodności wbudowanych materiałów zgodnie z ST i ew. PZJ. - Rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełoŝenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń. 10

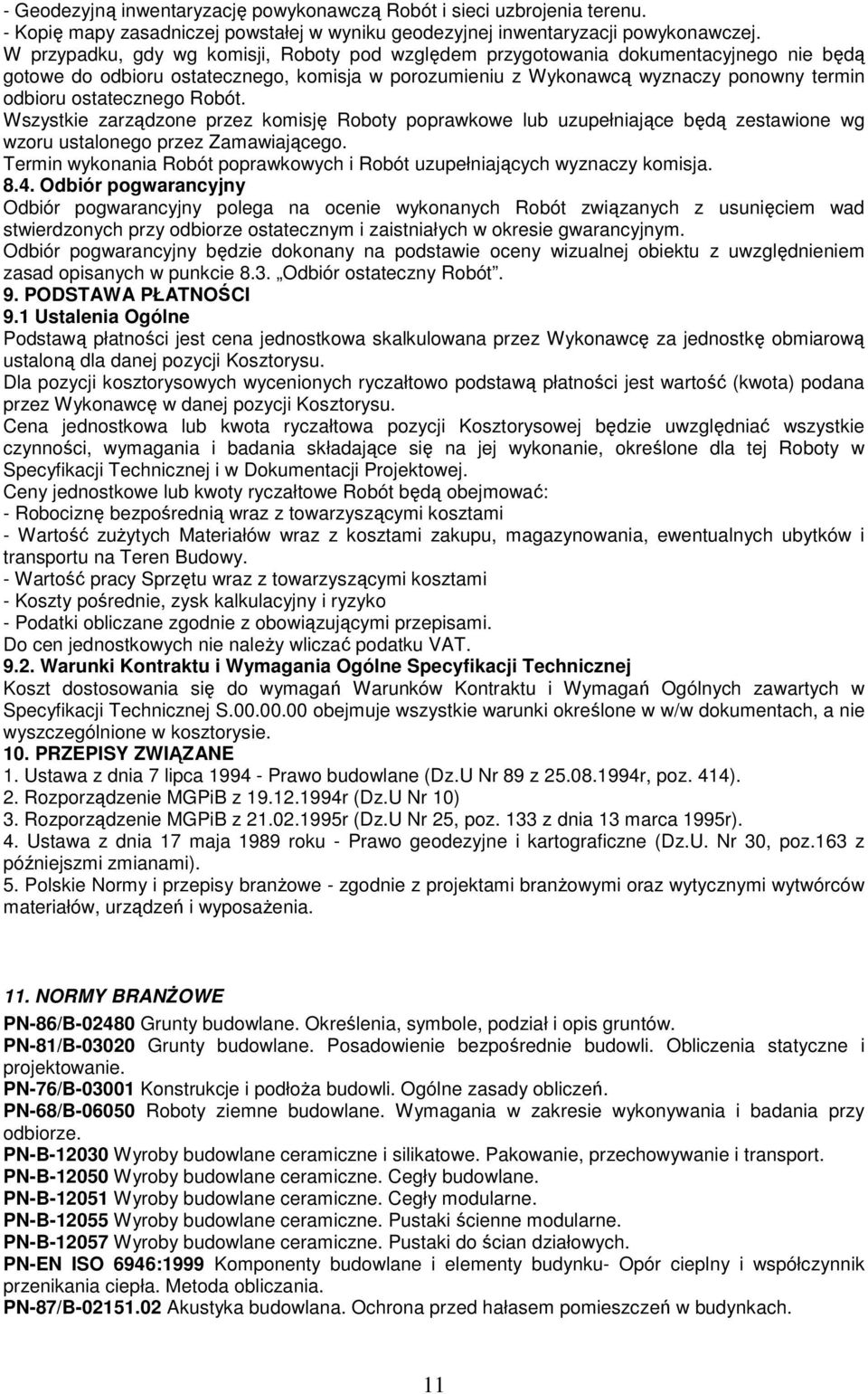

11 - Geodezyjną inwentaryzację powykonawczą Robót i sieci uzbrojenia terenu. - Kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, Roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego Robót. Wszystkie zarządzone przez komisję Roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania Robót poprawkowych i Robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych Robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.3. Odbiór ostateczny Robót. 9. PODSTAWA PŁATNOŚCI 9.1 Ustalenia Ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji Kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji Kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji Kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej Roboty w Specyfikacji Technicznej i w Dokumentacji Projektowej. Ceny jednostkowe lub kwoty ryczałtowe Robót będą obejmować: - Robociznę bezpośrednią wraz z towarzyszącymi kosztami - Wartość zuŝytych Materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na Teren Budowy. - Wartość pracy Sprzętu wraz z towarzyszącymi kosztami - Koszty pośrednie, zysk kalkulacyjny i ryzyko - Podatki obliczane zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie naleŝy wliczać podatku VAT Warunki Kontraktu i Wymagania Ogólne Specyfikacji Technicznej Koszt dostosowania się do wymagań Warunków Kontraktu i Wymagań Ogólnych zawartych w Specyfikacji Technicznej S obejmuje wszystkie warunki określone w w/w dokumentach, a nie wyszczególnione w kosztorysie. 10. PRZEPISY ZWIĄZANE 1. Ustawa z dnia 7 lipca Prawo budowlane (Dz.U Nr 89 z r, poz. 414). 2. Rozporządzenie MGPiB z r (Dz.U Nr 10) 3. Rozporządzenie MGPiB z r (Dz.U Nr 25, poz. 133 z dnia 13 marca 1995r). 4. Ustawa z dnia 17 maja 1989 roku - Prawo geodezyjne i kartograficzne (Dz.U. Nr 30, poz.163 z późniejszmi zmianami). 5. Polskie Normy i przepisy branŝowe - zgodnie z projektami branŝowymi oraz wytycznymi wytwórców materiałów, urządzeń i wyposaŝenia. 11. NORMY BRANśOWE PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-76/B Konstrukcje i podłoŝa budowli. Ogólne zasady obliczeń. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. PN-B Wyroby budowlane ceramiczne i silikatowe. Pakowanie, przechowywanie i transport. PN-B Wyroby budowlane ceramiczne. Cegły budowlane. PN-B Wyroby budowlane ceramiczne. Cegły modularne. PN-B Wyroby budowlane ceramiczne. Pustaki ścienne modularne. PN-B Wyroby budowlane ceramiczne. Pustaki do ścian działowych. PN-EN ISO 6946:1999 Komponenty budowlane i elementy budynku- Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-87/B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. 11

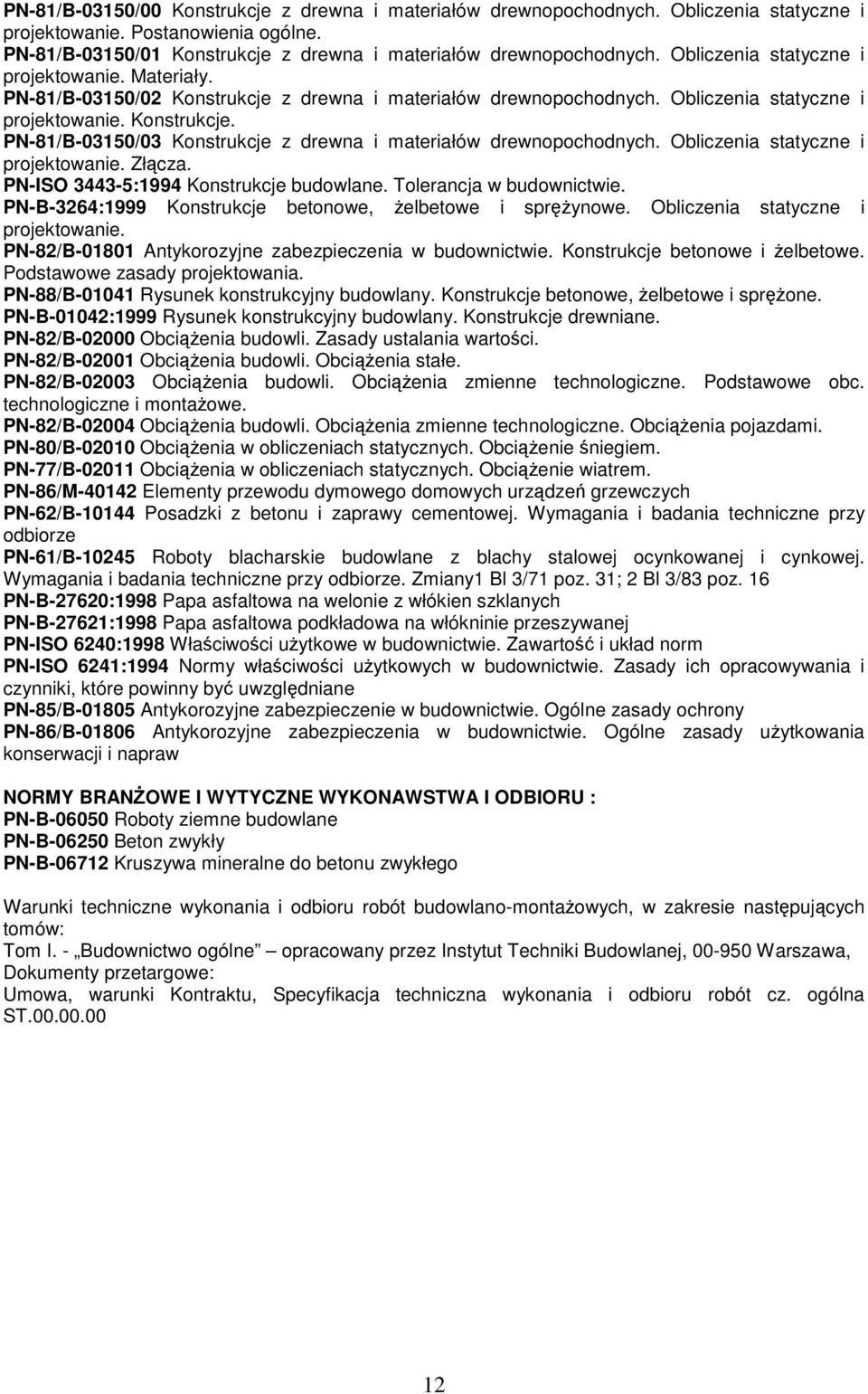

12 PN-81/B-03150/00 Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Postanowienia ogólne. PN-81/B-03150/01 Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Materiały. PN-81/B-03150/02 Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Konstrukcje. PN-81/B-03150/03 Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Złącza. PN-ISO :1994 Konstrukcje budowlane. Tolerancja w budownictwie. PN-B-3264:1999 Konstrukcje betonowe, Ŝelbetowe i spręŝynowe. Obliczenia statyczne i projektowanie. PN-82/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i Ŝelbetowe. Podstawowe zasady projektowania. PN-88/B Rysunek konstrukcyjny budowlany. Konstrukcje betonowe, Ŝelbetowe i spręŝone. PN-B-01042:1999 Rysunek konstrukcyjny budowlany. Konstrukcje drewniane. PN-82/B ObciąŜenia budowli. Zasady ustalania wartości. PN-82/B ObciąŜenia budowli. ObciąŜenia stałe. PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obc. technologiczne i montaŝowe. PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. ObciąŜenia pojazdami. PN-80/B ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. PN-77/B ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. PN-86/M Elementy przewodu dymowego domowych urządzeń grzewczych PN-62/B Posadzki z betonu i zaprawy cementowej. Wymagania i badania techniczne przy odbiorze PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. Zmiany1 Bl 3/71 poz. 31; 2 Bl 3/83 poz. 16 PN-B-27620:1998 Papa asfaltowa na welonie z włókien szklanych PN-B-27621:1998 Papa asfaltowa podkładowa na włókninie przeszywanej PN-ISO 6240:1998 Właściwości uŝytkowe w budownictwie. Zawartość i układ norm PN-ISO 6241:1994 Normy właściwości uŝytkowych w budownictwie. Zasady ich opracowywania i czynniki, które powinny być uwzględniane PN-85/B Antykorozyjne zabezpieczenie w budownictwie. Ogólne zasady ochrony PN-86/B Antykorozyjne zabezpieczenia w budownictwie. Ogólne zasady uŝytkowania konserwacji i napraw NORMY BRANśOWE I WYTYCZNE WYKONAWSTWA I ODBIORU : PN-B Roboty ziemne budowlane PN-B Beton zwykły PN-B Kruszywa mineralne do betonu zwykłego Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, w zakresie następujących tomów: Tom I. - Budownictwo ogólne opracowany przez Instytut Techniki Budowlanej, Warszawa, Dokumenty przetargowe: Umowa, warunki Kontraktu, Specyfikacja techniczna wykonania i odbioru robót cz. ogólna ST

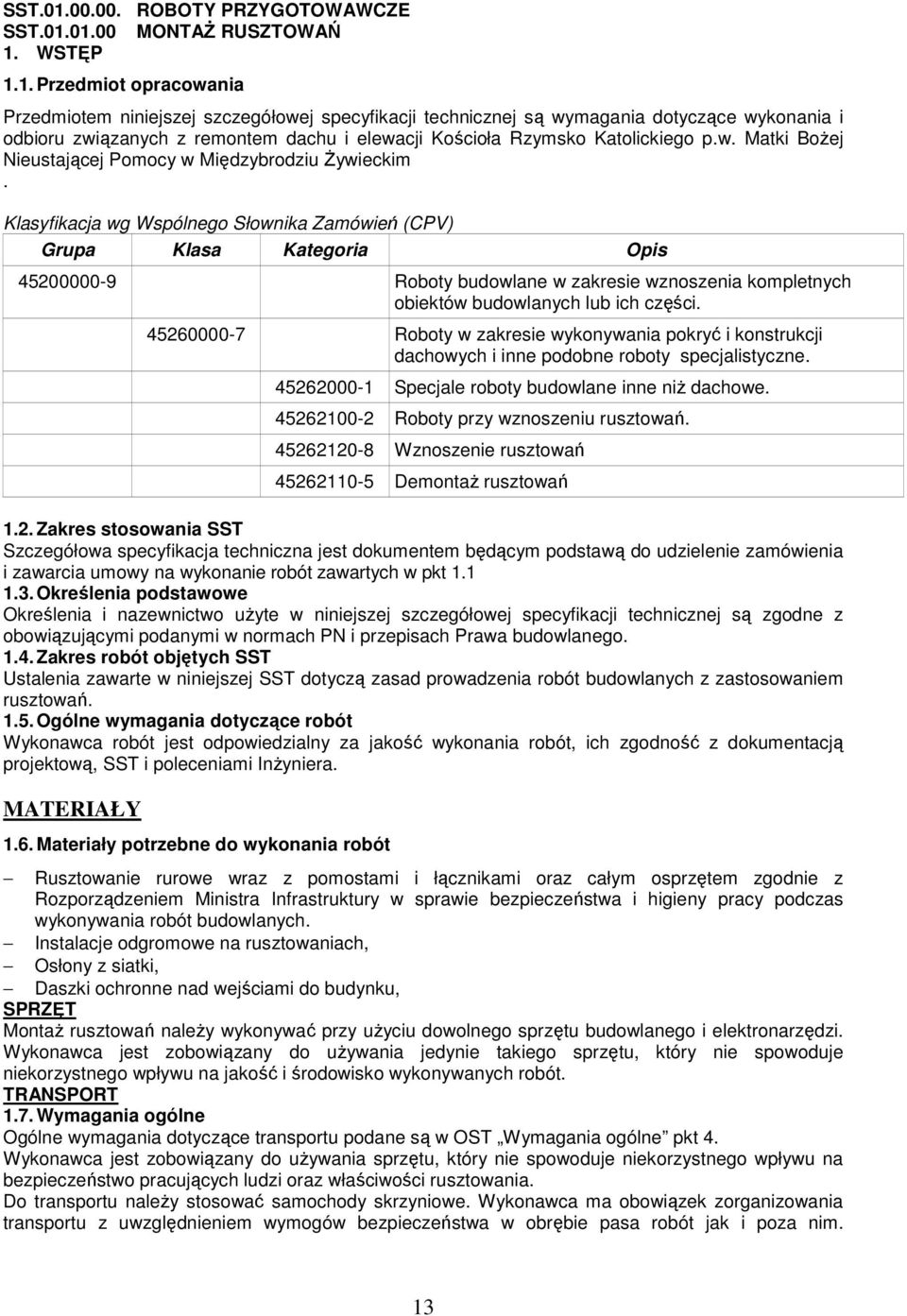

13 SST ROBOTY PRZYGOTOWAWCZE SST MONTAś RUSZTOWAŃ 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru związanych z remontem dachu i elewacji Kościoła Rzymsko Katolickiego p.w. Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne Specjale roboty budowlane inne niŝ dachowe Roboty przy wznoszeniu rusztowań Wznoszenie rusztowań DemontaŜ rusztowań 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt Określenia podstawowe Określenia i nazewnictwo uŝyte w niniejszej szczegółowej specyfikacji technicznej są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego Zakres robót objętych SST Ustalenia zawarte w niniejszej SST dotyczą zasad prowadzenia robót budowlanych z zastosowaniem rusztowań Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. MATERIAŁY 1.6. Materiały potrzebne do wykonania robót Rusztowanie rurowe wraz z pomostami i łącznikami oraz całym osprzętem zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Instalacje odgromowe na rusztowaniach, Osłony z siatki, Daszki ochronne nad wejściami do budynku, SPRZĘT MontaŜ rusztowań naleŝy wykonywać przy uŝyciu dowolnego sprzętu budowlanego i elektronarzędzi. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. TRANSPORT 1.7. Wymagania ogólne Ogólne wymagania dotyczące transportu podane są w OST Wymagania ogólne pkt 4. Wykonawca jest zobowiązany do uŝywania sprzętu, który nie spowoduje niekorzystnego wpływu na bezpieczeństwo pracujących ludzi oraz właściwości rusztowania. Do transportu naleŝy stosować samochody skrzyniowe. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa w obrębie pasa robót jak i poza nim. 13

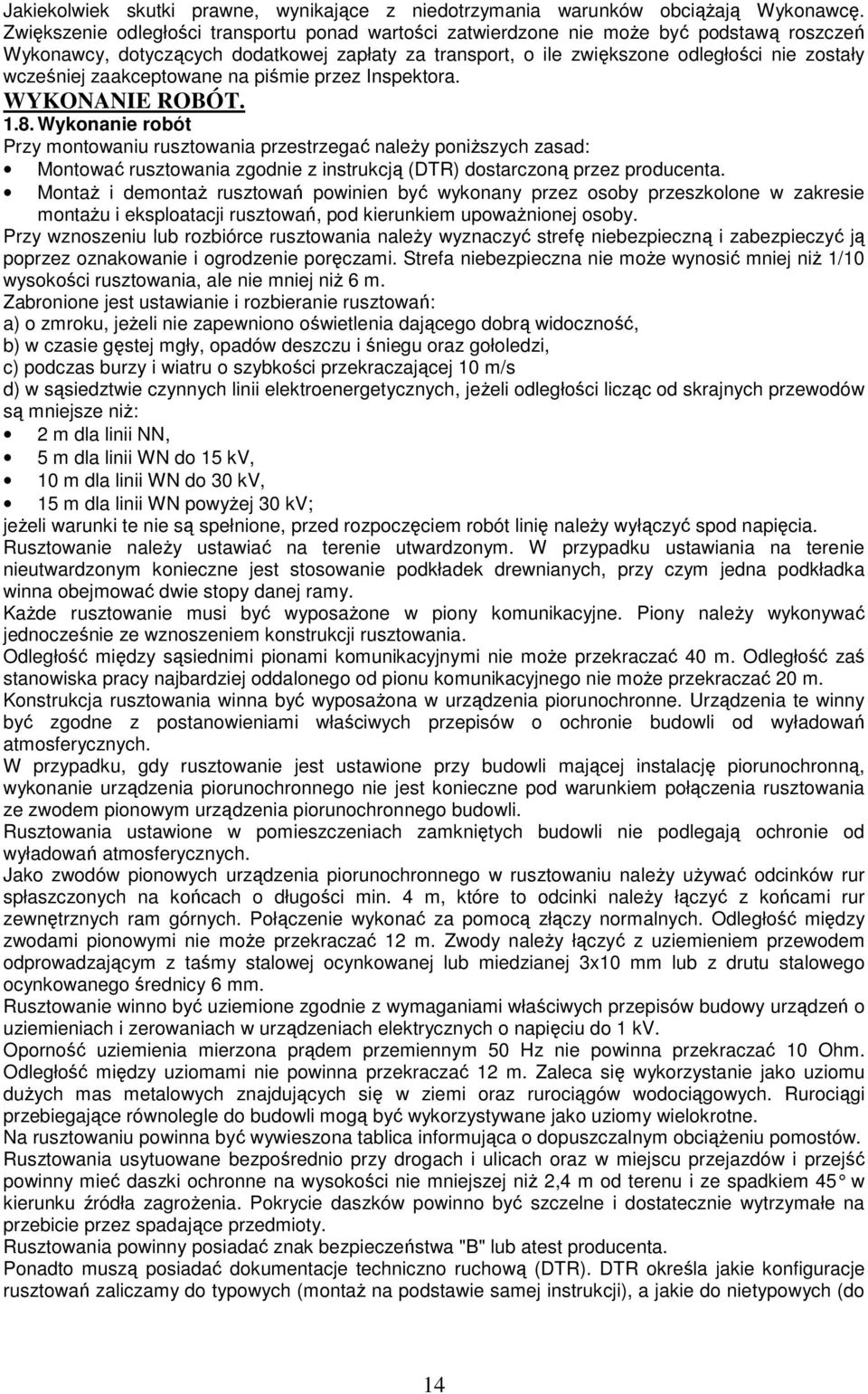

14 Jakiekolwiek skutki prawne, wynikające z niedotrzymania warunków obciąŝają Wykonawcę. Zwiększenie odległości transportu ponad wartości zatwierdzone nie moŝe być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inspektora. WYKONANIE ROBÓT Wykonanie robót Przy montowaniu rusztowania przestrzegać naleŝy poniŝszych zasad: Montować rusztowania zgodnie z instrukcją (DTR) dostarczoną przez producenta. MontaŜ i demontaŝ rusztowań powinien być wykonany przez osoby przeszkolone w zakresie montaŝu i eksploatacji rusztowań, pod kierunkiem upowaŝnionej osoby. Przy wznoszeniu lub rozbiórce rusztowania naleŝy wyznaczyć strefę niebezpieczną i zabezpieczyć ją poprzez oznakowanie i ogrodzenie poręczami. Strefa niebezpieczna nie moŝe wynosić mniej niŝ 1/10 wysokości rusztowania, ale nie mniej niŝ 6 m. Zabronione jest ustawianie i rozbieranie rusztowań: a) o zmroku, jeŝeli nie zapewniono oświetlenia dającego dobrą widoczność, b) w czasie gęstej mgły, opadów deszczu i śniegu oraz gołoledzi, c) podczas burzy i wiatru o szybkości przekraczającej 10 m/s d) w sąsiedztwie czynnych linii elektroenergetycznych, jeŝeli odległości licząc od skrajnych przewodów są mniejsze niŝ: 2 m dla linii NN, 5 m dla linii WN do 15 kv, 10 m dla linii WN do 30 kv, 15 m dla linii WN powyŝej 30 kv; jeŝeli warunki te nie są spełnione, przed rozpoczęciem robót linię naleŝy wyłączyć spod napięcia. Rusztowanie naleŝy ustawiać na terenie utwardzonym. W przypadku ustawiania na terenie nieutwardzonym konieczne jest stosowanie podkładek drewnianych, przy czym jedna podkładka winna obejmować dwie stopy danej ramy. KaŜde rusztowanie musi być wyposaŝone w piony komunikacyjne. Piony naleŝy wykonywać jednocześnie ze wznoszeniem konstrukcji rusztowania. Odległość między sąsiednimi pionami komunikacyjnymi nie moŝe przekraczać 40 m. Odległość zaś stanowiska pracy najbardziej oddalonego od pionu komunikacyjnego nie moŝe przekraczać 20 m. Konstrukcja rusztowania winna być wyposaŝona w urządzenia piorunochronne. Urządzenia te winny być zgodne z postanowieniami właściwych przepisów o ochronie budowli od wyładowań atmosferycznych. W przypadku, gdy rusztowanie jest ustawione przy budowli mającej instalację piorunochronną, wykonanie urządzenia piorunochronnego nie jest konieczne pod warunkiem połączenia rusztowania ze zwodem pionowym urządzenia piorunochronnego budowli. Rusztowania ustawione w pomieszczeniach zamkniętych budowli nie podlegają ochronie od wyładowań atmosferycznych. Jako zwodów pionowych urządzenia piorunochronnego w rusztowaniu naleŝy uŝywać odcinków rur spłaszczonych na końcach o długości min. 4 m, które to odcinki naleŝy łączyć z końcami rur zewnętrznych ram górnych. Połączenie wykonać za pomocą złączy normalnych. Odległość między zwodami pionowymi nie moŝe przekraczać 12 m. Zwody naleŝy łączyć z uziemieniem przewodem odprowadzającym z taśmy stalowej ocynkowanej lub miedzianej 3x10 mm lub z drutu stalowego ocynkowanego średnicy 6 mm. Rusztowanie winno być uziemione zgodnie z wymaganiami właściwych przepisów budowy urządzeń o uziemieniach i zerowaniach w urządzeniach elektrycznych o napięciu do 1 kv. Oporność uziemienia mierzona prądem przemiennym 50 Hz nie powinna przekraczać 10 Ohm. Odległość między uziomami nie powinna przekraczać 12 m. Zaleca się wykorzystanie jako uziomu duŝych mas metalowych znajdujących się w ziemi oraz rurociągów wodociągowych. Rurociągi przebiegające równolegle do budowli mogą być wykorzystywane jako uziomy wielokrotne. Na rusztowaniu powinna być wywieszona tablica informująca o dopuszczalnym obciąŝeniu pomostów. Rusztowania usytuowane bezpośrednio przy drogach i ulicach oraz w miejscu przejazdów i przejść powinny mieć daszki ochronne na wysokości nie mniejszej niŝ 2,4 m od terenu i ze spadkiem 45 w kierunku źródła zagroŝenia. Pokrycie daszków powinno być szczelne i dostatecznie wytrzymałe na przebicie przez spadające przedmioty. Rusztowania powinny posiadać znak bezpieczeństwa "B" lub atest producenta. Ponadto muszą posiadać dokumentacje techniczno ruchową (DTR). DTR określa jakie konfiguracje rusztowań zaliczamy do typowych (montaŝ na podstawie samej instrukcji), a jakie do nietypowych (do 14

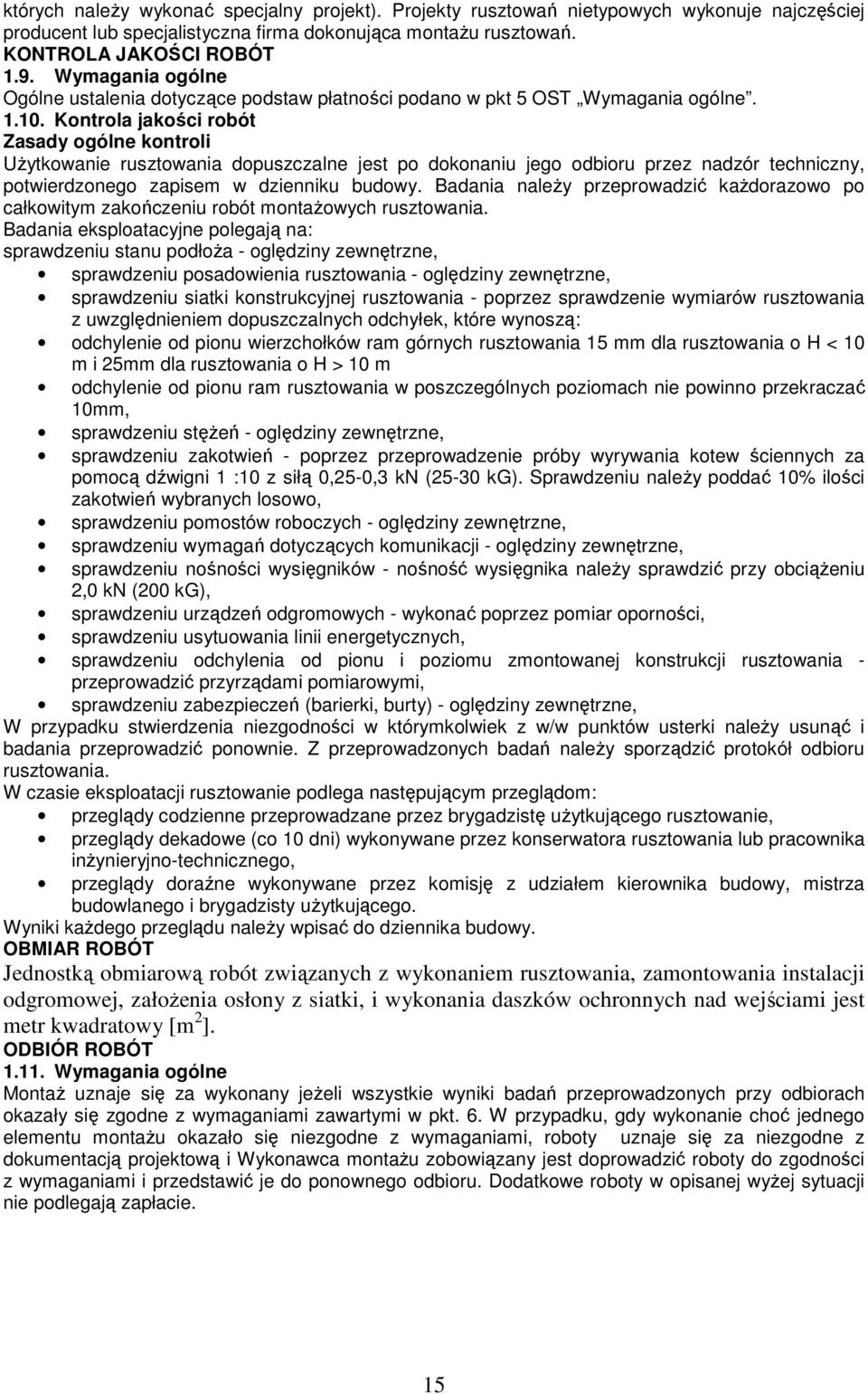

15 których naleŝy wykonać specjalny projekt). Projekty rusztowań nietypowych wykonuje najczęściej producent lub specjalistyczna firma dokonująca montaŝu rusztowań. KONTROLA JAKOŚCI ROBÓT 1.9. Wymagania ogólne Ogólne ustalenia dotyczące podstaw płatności podano w pkt 5 OST Wymagania ogólne Kontrola jakości robót Zasady ogólne kontroli UŜytkowanie rusztowania dopuszczalne jest po dokonaniu jego odbioru przez nadzór techniczny, potwierdzonego zapisem w dzienniku budowy. Badania naleŝy przeprowadzić kaŝdorazowo po całkowitym zakończeniu robót montaŝowych rusztowania. Badania eksploatacyjne polegają na: sprawdzeniu stanu podłoŝa - oględziny zewnętrzne, sprawdzeniu posadowienia rusztowania - oględziny zewnętrzne, sprawdzeniu siatki konstrukcyjnej rusztowania - poprzez sprawdzenie wymiarów rusztowania z uwzględnieniem dopuszczalnych odchyłek, które wynoszą: odchylenie od pionu wierzchołków ram górnych rusztowania 15 mm dla rusztowania o H < 10 m i 25mm dla rusztowania o H > 10 m odchylenie od pionu ram rusztowania w poszczególnych poziomach nie powinno przekraczać 10mm, sprawdzeniu stęŝeń - oględziny zewnętrzne, sprawdzeniu zakotwień - poprzez przeprowadzenie próby wyrywania kotew ściennych za pomocą dźwigni 1 :10 z siłą 0,25-0,3 kn (25-30 kg). Sprawdzeniu naleŝy poddać 10% ilości zakotwień wybranych losowo, sprawdzeniu pomostów roboczych - oględziny zewnętrzne, sprawdzeniu wymagań dotyczących komunikacji - oględziny zewnętrzne, sprawdzeniu nośności wysięgników - nośność wysięgnika naleŝy sprawdzić przy obciąŝeniu 2,0 kn (200 kg), sprawdzeniu urządzeń odgromowych - wykonać poprzez pomiar oporności, sprawdzeniu usytuowania linii energetycznych, sprawdzeniu odchylenia od pionu i poziomu zmontowanej konstrukcji rusztowania - przeprowadzić przyrządami pomiarowymi, sprawdzeniu zabezpieczeń (barierki, burty) - oględziny zewnętrzne, W przypadku stwierdzenia niezgodności w którymkolwiek z w/w punktów usterki naleŝy usunąć i badania przeprowadzić ponownie. Z przeprowadzonych badań naleŝy sporządzić protokół odbioru rusztowania. W czasie eksploatacji rusztowanie podlega następującym przeglądom: przeglądy codzienne przeprowadzane przez brygadzistę uŝytkującego rusztowanie, przeglądy dekadowe (co 10 dni) wykonywane przez konserwatora rusztowania lub pracownika inŝynieryjno-technicznego, przeglądy doraźne wykonywane przez komisję z udziałem kierownika budowy, mistrza budowlanego i brygadzisty uŝytkującego. Wyniki kaŝdego przeglądu naleŝy wpisać do dziennika budowy. OBMIAR ROBÓT Jednostką obmiarową robót związanych z wykonaniem rusztowania, zamontowania instalacji odgromowej, załoŝenia osłony z siatki, i wykonania daszków ochronnych nad wejściami jest metr kwadratowy [m 2 ]. ODBIÓR ROBÓT Wymagania ogólne MontaŜ uznaje się za wykonany jeŝeli wszystkie wyniki badań przeprowadzonych przy odbiorach okazały się zgodne z wymaganiami zawartymi w pkt. 6. W przypadku, gdy wykonanie choć jednego elementu montaŝu okazało się niezgodne z wymaganiami, roboty uznaje się za niezgodne z dokumentacją projektową i Wykonawca montaŝu zobowiązany jest doprowadzić roboty do zgodności z wymaganiami i przedstawić je do ponownego odbioru. Dodatkowe roboty w opisanej wyŝej sytuacji nie podlegają zapłacie. 15

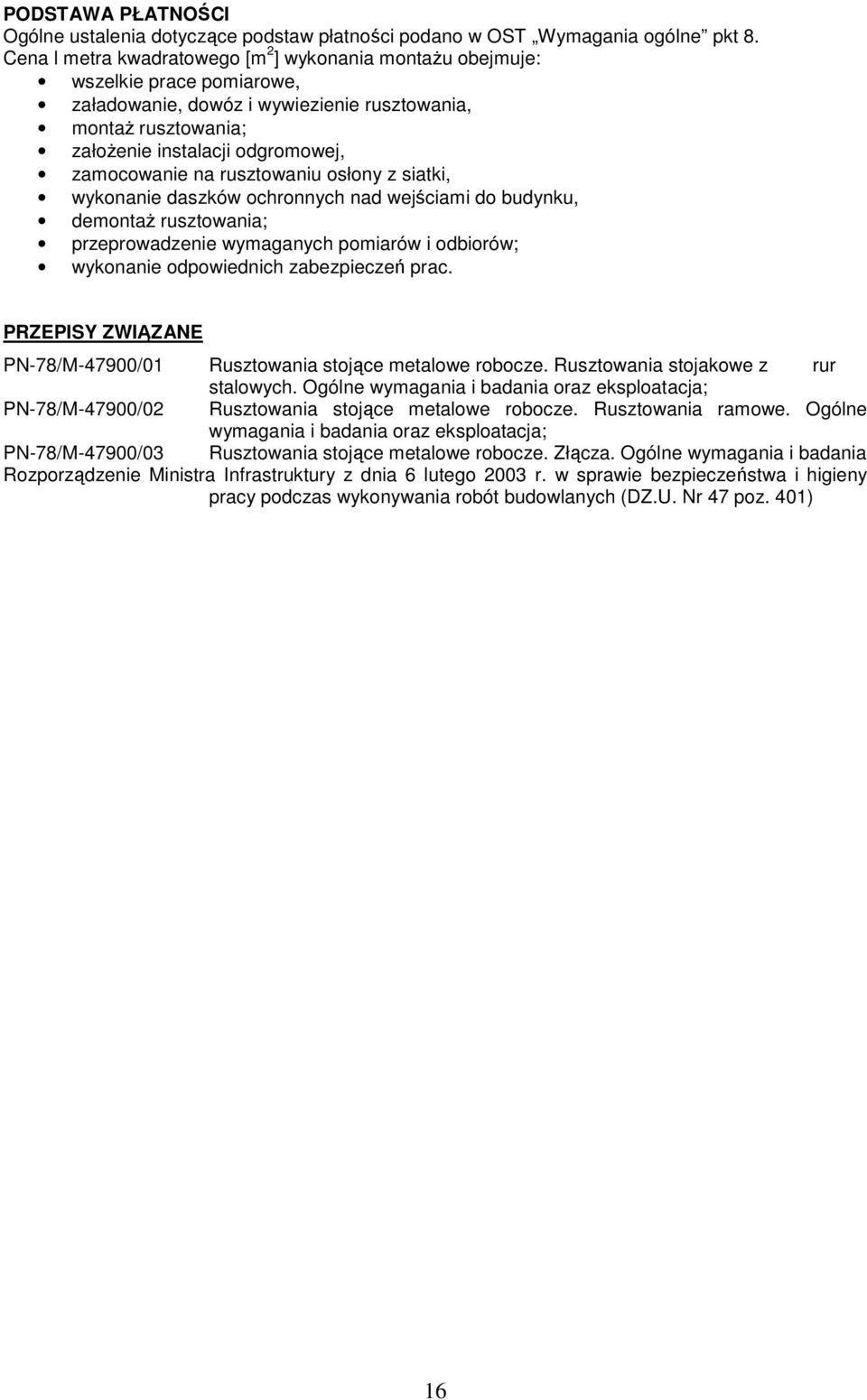

16 PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstaw płatności podano w OST Wymagania ogólne pkt 8. Cena l metra kwadratowego [m 2 ] wykonania montaŝu obejmuje: wszelkie prace pomiarowe, załadowanie, dowóz i wywiezienie rusztowania, montaŝ rusztowania; załoŝenie instalacji odgromowej, zamocowanie na rusztowaniu osłony z siatki, wykonanie daszków ochronnych nad wejściami do budynku, demontaŝ rusztowania; przeprowadzenie wymaganych pomiarów i odbiorów; wykonanie odpowiednich zabezpieczeń prac. PRZEPISY ZWIĄZANE PN-78/M-47900/01 Rusztowania stojące metalowe robocze. Rusztowania stojakowe z rur stalowych. Ogólne wymagania i badania oraz eksploatacja; PN-78/M-47900/02 Rusztowania stojące metalowe robocze. Rusztowania ramowe. Ogólne wymagania i badania oraz eksploatacja; PN-78/M-47900/03 Rusztowania stojące metalowe robocze. Złącza. Ogólne wymagania i badania Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DZ.U. Nr 47 poz. 401) 16

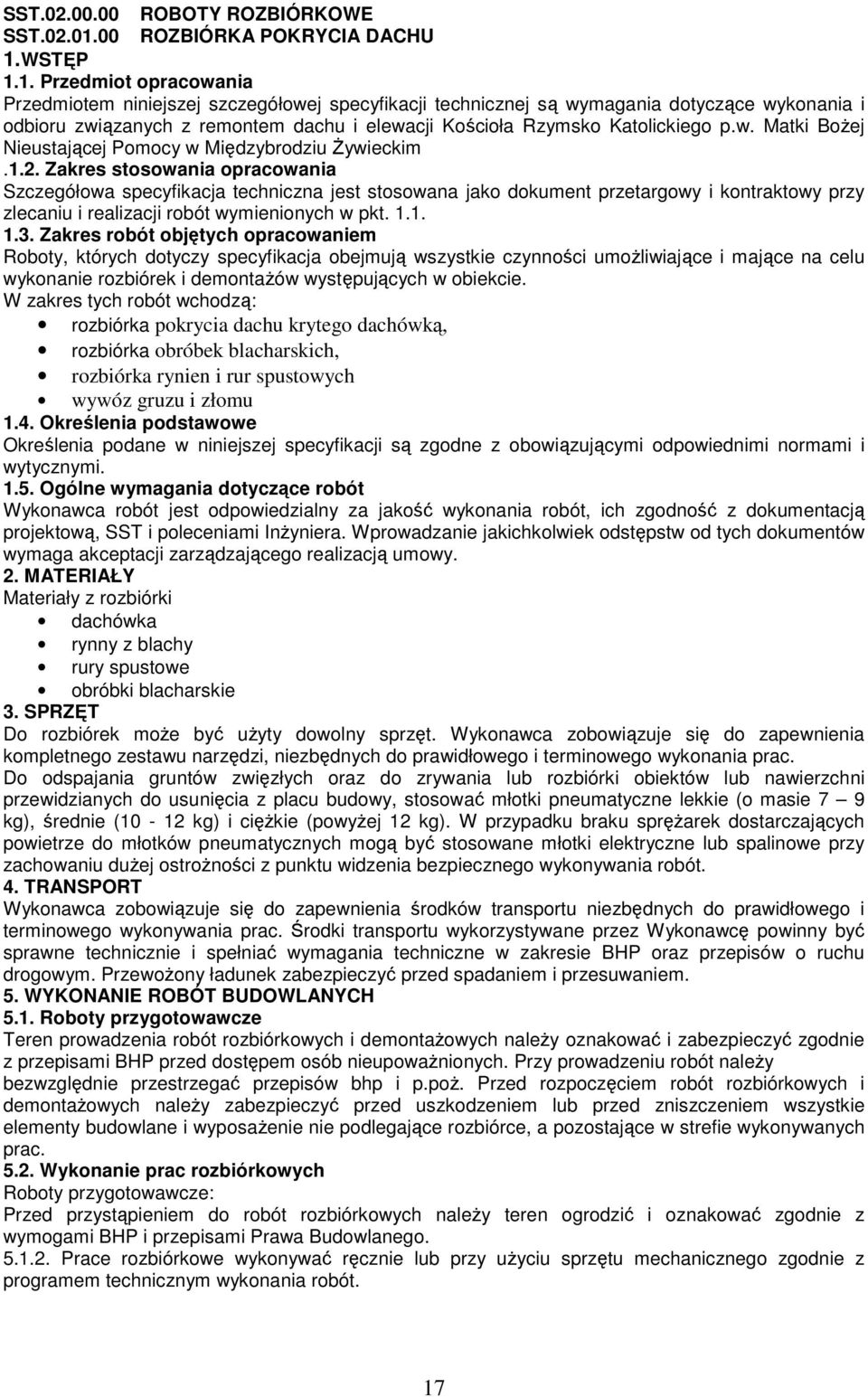

17 SST ROBOTY ROZBIÓRKOWE SST ROZBIÓRKA POKRYCIA DACHU 1.WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru związanych z remontem dachu i elewacji Kościoła Rzymsko Katolickiego p.w. Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim.1.2. Zakres stosowania opracowania Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych opracowaniem Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie rozbiórek i demontaŝów występujących w obiekcie. W zakres tych robót wchodzą: rozbiórka pokrycia dachu krytego dachówką, rozbiórka obróbek blacharskich, rozbiórka rynien i rur spustowych wywóz gruzu i złomu 1.4. Określenia podstawowe Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami i wytycznymi Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. Wprowadzanie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji zarządzającego realizacją umowy. 2. MATERIAŁY Materiały z rozbiórki dachówka rynny z blachy rury spustowe obróbki blacharskie 3. SPRZĘT Do rozbiórek moŝe być uŝyty dowolny sprzęt. Wykonawca zobowiązuje się do zapewnienia kompletnego zestawu narzędzi, niezbędnych do prawidłowego i terminowego wykonania prac. Do odspajania gruntów zwięzłych oraz do zrywania lub rozbiórki obiektów lub nawierzchni przewidzianych do usunięcia z placu budowy, stosować młotki pneumatyczne lekkie (o masie 7 9 kg), średnie (10-12 kg) i cięŝkie (powyŝej 12 kg). W przypadku braku spręŝarek dostarczających powietrze do młotków pneumatycznych mogą być stosowane młotki elektryczne lub spalinowe przy zachowaniu duŝej ostroŝności z punktu widzenia bezpiecznego wykonywania robót. 4. TRANSPORT Wykonawca zobowiązuje się do zapewnienia środków transportu niezbędnych do prawidłowego i terminowego wykonywania prac. Środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania techniczne w zakresie BHP oraz przepisów o ruchu drogowym. PrzewoŜony ładunek zabezpieczyć przed spadaniem i przesuwaniem. 5. WYKONANIE ROBÓT BUDOWLANYCH 5.1. Roboty przygotowawcze Teren prowadzenia robót rozbiórkowych i demontaŝowych naleŝy oznakować i zabezpieczyć zgodnie z przepisami BHP przed dostępem osób nieupowaŝnionych. Przy prowadzeniu robót naleŝy bezwzględnie przestrzegać przepisów bhp i p.poŝ. Przed rozpoczęciem robót rozbiórkowych i demontaŝowych naleŝy zabezpieczyć przed uszkodzeniem lub przed zniszczeniem wszystkie elementy budowlane i wyposaŝenie nie podlegające rozbiórce, a pozostające w strefie wykonywanych prac Wykonanie prac rozbiórkowych Roboty przygotowawcze: Przed przystąpieniem do robót rozbiórkowych naleŝy teren ogrodzić i oznakować zgodnie z wymogami BHP i przepisami Prawa Budowlanego Prace rozbiórkowe wykonywać ręcznie lub przy uŝyciu sprzętu mechanicznego zgodnie z programem technicznym wykonania robót. 17

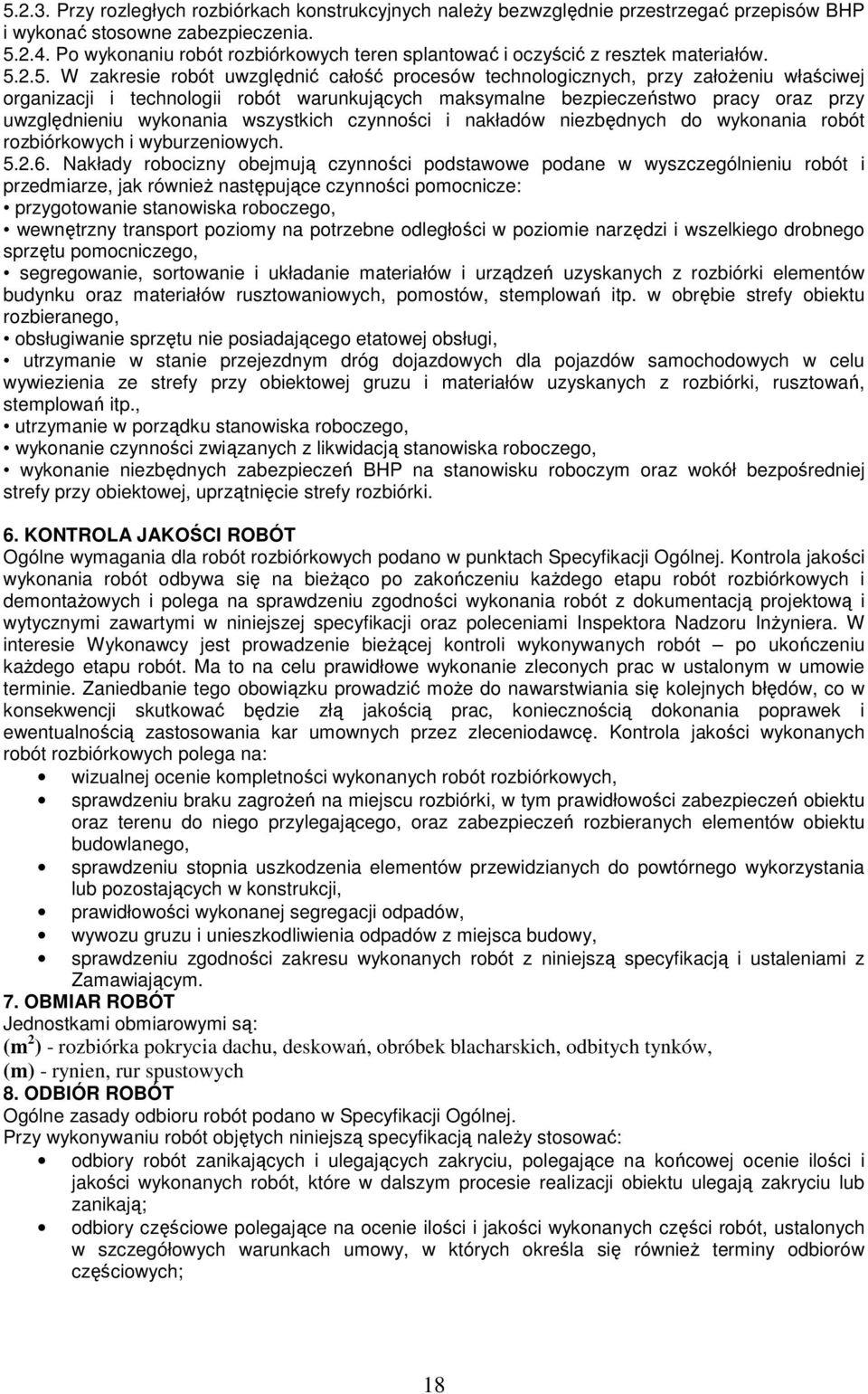

18 Przy rozległych rozbiórkach konstrukcyjnych naleŝy bezwzględnie przestrzegać przepisów BHP i wykonać stosowne zabezpieczenia Po wykonaniu robót rozbiórkowych teren splantować i oczyścić z resztek materiałów W zakresie robót uwzględnić całość procesów technologicznych, przy załoŝeniu właściwej organizacji i technologii robót warunkujących maksymalne bezpieczeństwo pracy oraz przy uwzględnieniu wykonania wszystkich czynności i nakładów niezbędnych do wykonania robót rozbiórkowych i wyburzeniowych Nakłady robocizny obejmują czynności podstawowe podane w wyszczególnieniu robót i przedmiarze, jak równieŝ następujące czynności pomocnicze: przygotowanie stanowiska roboczego, wewnętrzny transport poziomy na potrzebne odległości w poziomie narzędzi i wszelkiego drobnego sprzętu pomocniczego, segregowanie, sortowanie i układanie materiałów i urządzeń uzyskanych z rozbiórki elementów budynku oraz materiałów rusztowaniowych, pomostów, stemplowań itp. w obrębie strefy obiektu rozbieranego, obsługiwanie sprzętu nie posiadającego etatowej obsługi, utrzymanie w stanie przejezdnym dróg dojazdowych dla pojazdów samochodowych w celu wywiezienia ze strefy przy obiektowej gruzu i materiałów uzyskanych z rozbiórki, rusztowań, stemplowań itp., utrzymanie w porządku stanowiska roboczego, wykonanie czynności związanych z likwidacją stanowiska roboczego, wykonanie niezbędnych zabezpieczeń BHP na stanowisku roboczym oraz wokół bezpośredniej strefy przy obiektowej, uprzątnięcie strefy rozbiórki. 6. KONTROLA JAKOŚCI ROBÓT Ogólne wymagania dla robót rozbiórkowych podano w punktach Specyfikacji Ogólnej. Kontrola jakości wykonania robót odbywa się na bieŝąco po zakończeniu kaŝdego etapu robót rozbiórkowych i demontaŝowych i polega na sprawdzeniu zgodności wykonania robót z dokumentacją projektową i wytycznymi zawartymi w niniejszej specyfikacji oraz poleceniami Inspektora Nadzoru InŜyniera. W interesie Wykonawcy jest prowadzenie bieŝącej kontroli wykonywanych robót po ukończeniu kaŝdego etapu robót. Ma to na celu prawidłowe wykonanie zleconych prac w ustalonym w umowie terminie. Zaniedbanie tego obowiązku prowadzić moŝe do nawarstwiania się kolejnych błędów, co w konsekwencji skutkować będzie złą jakością prac, koniecznością dokonania poprawek i ewentualnością zastosowania kar umownych przez zleceniodawcę. Kontrola jakości wykonanych robót rozbiórkowych polega na: wizualnej ocenie kompletności wykonanych robót rozbiórkowych, sprawdzeniu braku zagroŝeń na miejscu rozbiórki, w tym prawidłowości zabezpieczeń obiektu oraz terenu do niego przylegającego, oraz zabezpieczeń rozbieranych elementów obiektu budowlanego, sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania lub pozostających w konstrukcji, prawidłowości wykonanej segregacji odpadów, wywozu gruzu i unieszkodliwienia odpadów z miejsca budowy, sprawdzeniu zgodności zakresu wykonanych robót z niniejszą specyfikacją i ustaleniami z Zamawiającym. 7. OBMIAR ROBÓT Jednostkami obmiarowymi są: (m 2 ) - rozbiórka pokrycia dachu, deskowań, obróbek blacharskich, odbitych tynków, (m) - rynien, rur spustowych 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w Specyfikacji Ogólnej. Przy wykonywaniu robót objętych niniejszą specyfikacją naleŝy stosować: odbiory robót zanikających i ulegających zakryciu, polegające na końcowej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji obiektu ulegają zakryciu lub zanikają; odbiory częściowe polegające na ocenie ilości i jakości wykonanych części robót, ustalonych w szczegółowych warunkach umowy, w których określa się równieŝ terminy odbiorów częściowych; 18

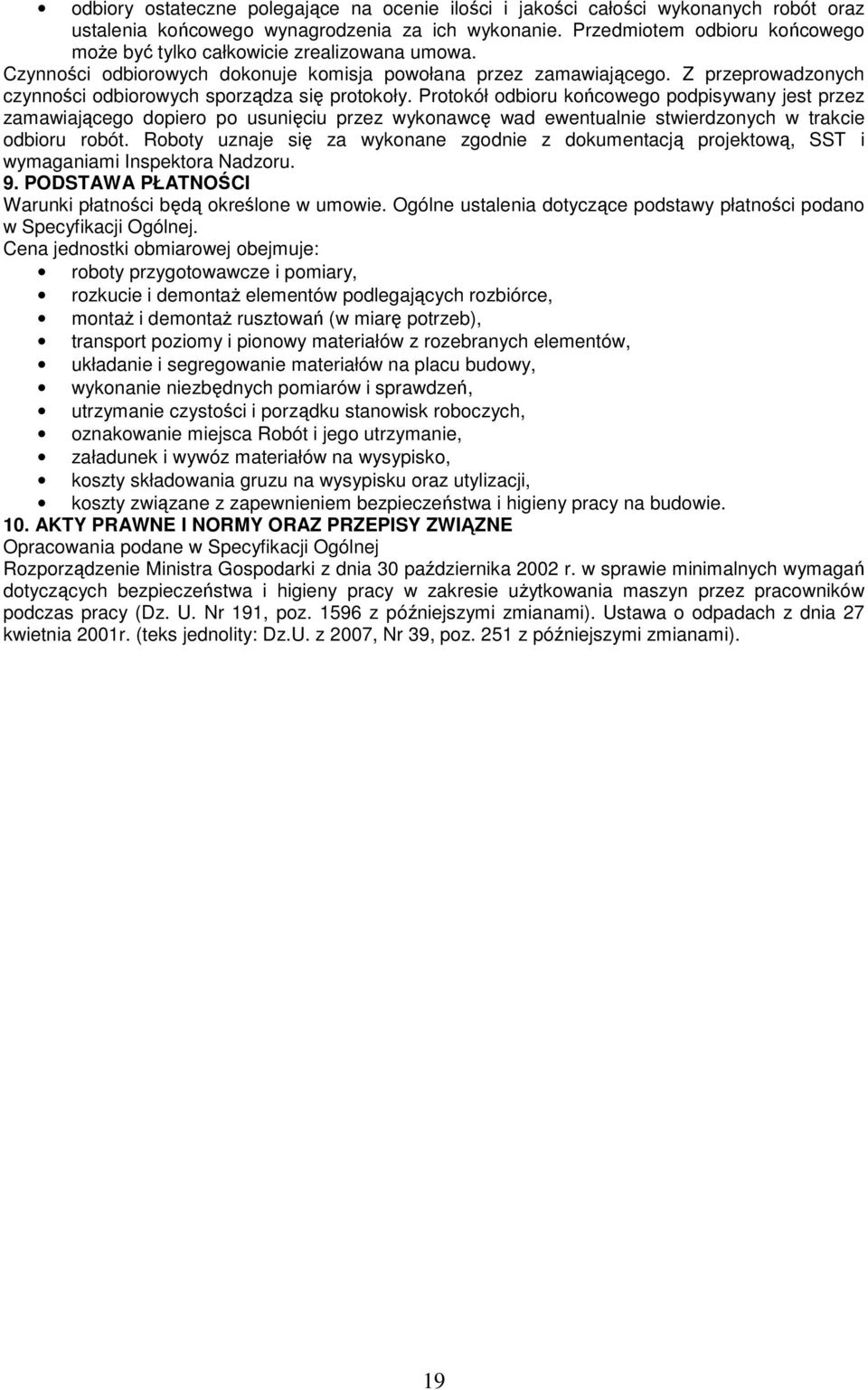

19 odbiory ostateczne polegające na ocenie ilości i jakości całości wykonanych robót oraz ustalenia końcowego wynagrodzenia za ich wykonanie. Przedmiotem odbioru końcowego moŝe być tylko całkowicie zrealizowana umowa. Czynności odbiorowych dokonuje komisja powołana przez zamawiającego. Z przeprowadzonych czynności odbiorowych sporządza się protokoły. Protokół odbioru końcowego podpisywany jest przez zamawiającego dopiero po usunięciu przez wykonawcę wad ewentualnie stwierdzonych w trakcie odbioru robót. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inspektora Nadzoru. 9. PODSTAWA PŁATNOŚCI Warunki płatności będą określone w umowie. Ogólne ustalenia dotyczące podstawy płatności podano w Specyfikacji Ogólnej. Cena jednostki obmiarowej obejmuje: roboty przygotowawcze i pomiary, rozkucie i demontaŝ elementów podlegających rozbiórce, montaŝ i demontaŝ rusztowań (w miarę potrzeb), transport poziomy i pionowy materiałów z rozebranych elementów, układanie i segregowanie materiałów na placu budowy, wykonanie niezbędnych pomiarów i sprawdzeń, utrzymanie czystości i porządku stanowisk roboczych, oznakowanie miejsca Robót i jego utrzymanie, załadunek i wywóz materiałów na wysypisko, koszty składowania gruzu na wysypisku oraz utylizacji, koszty związane z zapewnieniem bezpieczeństwa i higieny pracy na budowie. 10. AKTY PRAWNE I NORMY ORAZ PRZEPISY ZWIĄZNE Opracowania podane w Specyfikacji Ogólnej Rozporządzenie Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie uŝytkowania maszyn przez pracowników podczas pracy (Dz. U. Nr 191, poz z późniejszymi zmianami). Ustawa o odpadach z dnia 27 kwietnia 2001r. (teks jednolity: Dz.U. z 2007, Nr 39, poz. 251 z późniejszymi zmianami). 19

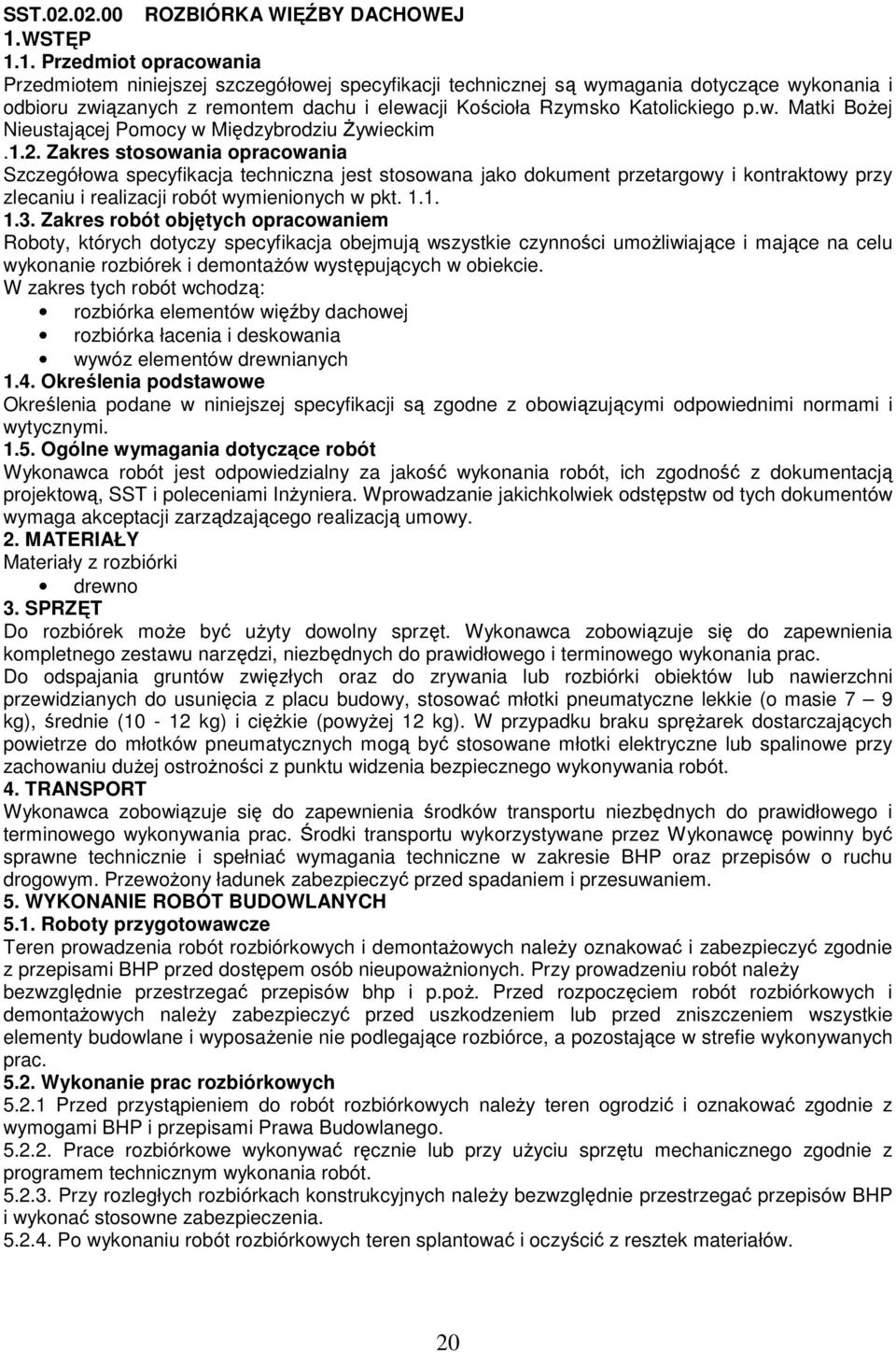

20 SST ROZBIÓRKA WIĘŹBY DACHOWEJ 1.WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru związanych z remontem dachu i elewacji Kościoła Rzymsko Katolickiego p.w. Matki BoŜej Nieustającej Pomocy w Międzybrodziu śywieckim.1.2. Zakres stosowania opracowania Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych opracowaniem Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie rozbiórek i demontaŝów występujących w obiekcie. W zakres tych robót wchodzą: rozbiórka elementów więźby dachowej rozbiórka łacenia i deskowania wywóz elementów drewnianych 1.4. Określenia podstawowe Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami i wytycznymi Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. Wprowadzanie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji zarządzającego realizacją umowy. 2. MATERIAŁY Materiały z rozbiórki drewno 3. SPRZĘT Do rozbiórek moŝe być uŝyty dowolny sprzęt. Wykonawca zobowiązuje się do zapewnienia kompletnego zestawu narzędzi, niezbędnych do prawidłowego i terminowego wykonania prac. Do odspajania gruntów zwięzłych oraz do zrywania lub rozbiórki obiektów lub nawierzchni przewidzianych do usunięcia z placu budowy, stosować młotki pneumatyczne lekkie (o masie 7 9 kg), średnie (10-12 kg) i cięŝkie (powyŝej 12 kg). W przypadku braku spręŝarek dostarczających powietrze do młotków pneumatycznych mogą być stosowane młotki elektryczne lub spalinowe przy zachowaniu duŝej ostroŝności z punktu widzenia bezpiecznego wykonywania robót. 4. TRANSPORT Wykonawca zobowiązuje się do zapewnienia środków transportu niezbędnych do prawidłowego i terminowego wykonywania prac. Środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania techniczne w zakresie BHP oraz przepisów o ruchu drogowym. PrzewoŜony ładunek zabezpieczyć przed spadaniem i przesuwaniem. 5. WYKONANIE ROBÓT BUDOWLANYCH 5.1. Roboty przygotowawcze Teren prowadzenia robót rozbiórkowych i demontaŝowych naleŝy oznakować i zabezpieczyć zgodnie z przepisami BHP przed dostępem osób nieupowaŝnionych. Przy prowadzeniu robót naleŝy bezwzględnie przestrzegać przepisów bhp i p.poŝ. Przed rozpoczęciem robót rozbiórkowych i demontaŝowych naleŝy zabezpieczyć przed uszkodzeniem lub przed zniszczeniem wszystkie elementy budowlane i wyposaŝenie nie podlegające rozbiórce, a pozostające w strefie wykonywanych prac Wykonanie prac rozbiórkowych Przed przystąpieniem do robót rozbiórkowych naleŝy teren ogrodzić i oznakować zgodnie z wymogami BHP i przepisami Prawa Budowlanego Prace rozbiórkowe wykonywać ręcznie lub przy uŝyciu sprzętu mechanicznego zgodnie z programem technicznym wykonania robót Przy rozległych rozbiórkach konstrukcyjnych naleŝy bezwzględnie przestrzegać przepisów BHP i wykonać stosowne zabezpieczenia Po wykonaniu robót rozbiórkowych teren splantować i oczyścić z resztek materiałów. 20
