1 Dozór wizyjny Przegląd oferty Answers for infrastructure.

2 Szeroki zakres rozwiązań spełniających wszystkie potrzeby Dozór wizyjny zapewnia całodobową kontrolę wizualną w obrębie danego obiektu, a zapis cyfrowy pozwala zidentyfikować osoby i przedstawić dowody zaistnienia szeregu zdarzeń. Dozór wizyjny poprawia bezpieczeństwo. Stosowany jest obecnie w różnych branżach, od sklepów detalicznych po kompleksy przemysłowe i inne miejsca. Siemens Security Products oferuje kompletny asortyment produktów i systemów dozoru wizyjnego. Oferta obejmuje kamery sieciowe i analogowe, obiektywy, cyfrowe rejestratory wizyjne, monitory oraz wiele innych.

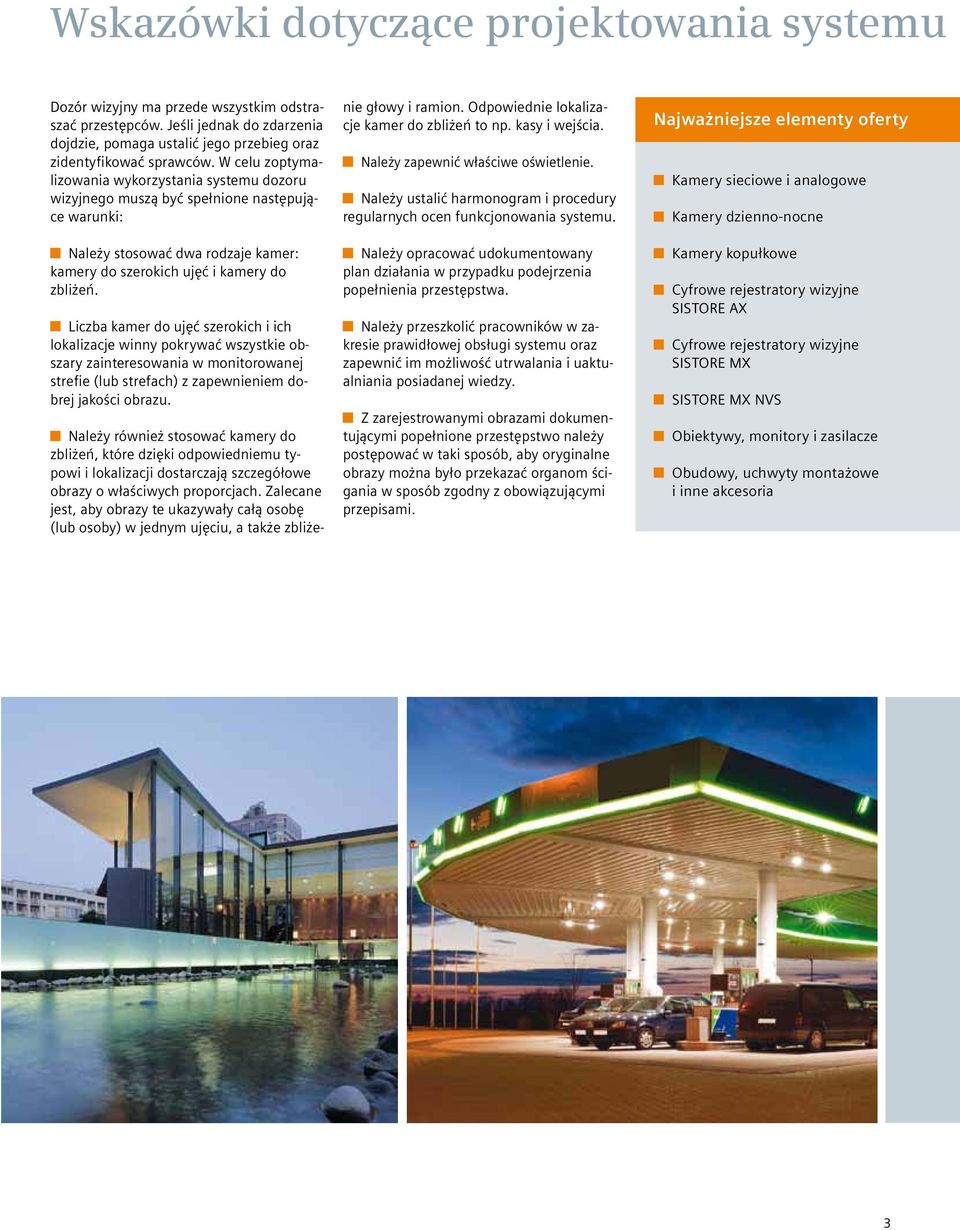

3 Wskazówki dotyczące projektowania systemu Dozór wizyjny ma przede wszystkim odstraszać przestępców. Jeśli jednak do zdarzenia dojdzie, pomaga ustalić jego przebieg oraz zidentyfikować sprawców. W celu zoptymalizowania wykorzystania systemu dozoru wizyjnego muszą być spełnione następujące warunki: Należy stosować dwa rodzaje kamer: kamery do szerokich ujęć i kamery do zbliżeń. Liczba kamer do ujęć szerokich i ich lokalizacje winny pokrywać wszystkie obszary zainteresowania w monitorowanej strefie (lub strefach) z zapewnieniem dobrej jakości obrazu. Należy również stosować kamery do zbliżeń, które dzięki odpowiedniemu typowi i lokalizacji dostarczają szczegółowe obrazy o właściwych proporcjach. Zalecane jest, aby obrazy te ukazywały całą osobę (lub osoby) w jednym ujęciu, a także zbliże- nie głowy i ramion. Odpowiednie lokalizacje kamer do zbliżeń to np. kasy i wejścia. Należy zapewnić właściwe oświetlenie. Należy ustalić harmonogram i procedury regularnych ocen funkcjonowania systemu. Należy opracować udokumentowany plan działania w przypadku podejrzenia popełnienia przestępstwa. Należy przeszkolić pracowników w zakresie prawidłowej obsługi systemu oraz zapewnić im możliwość utrwalania i uaktualniania posiadanej wiedzy. Z zarejestrowanymi obrazami dokumentującymi popełnione przestępstwo należy postępować w taki sposób, aby oryginalne obrazy można było przekazać organom ścigania w sposób zgodny z obowiązującymi przepisami. Najważniejsze elementy oferty Kamery sieciowe i analogowe Kamery dzienno-nocne Kamery kopułkowe Cyfrowe rejestratory wizyjne SISTORE AX Cyfrowe rejestratory wizyjne SISTORE MX SISTORE MX NVS Obiektywy, monitory i zasilacze Obudowy, uchwyty montażowe i inne akcesoria 3

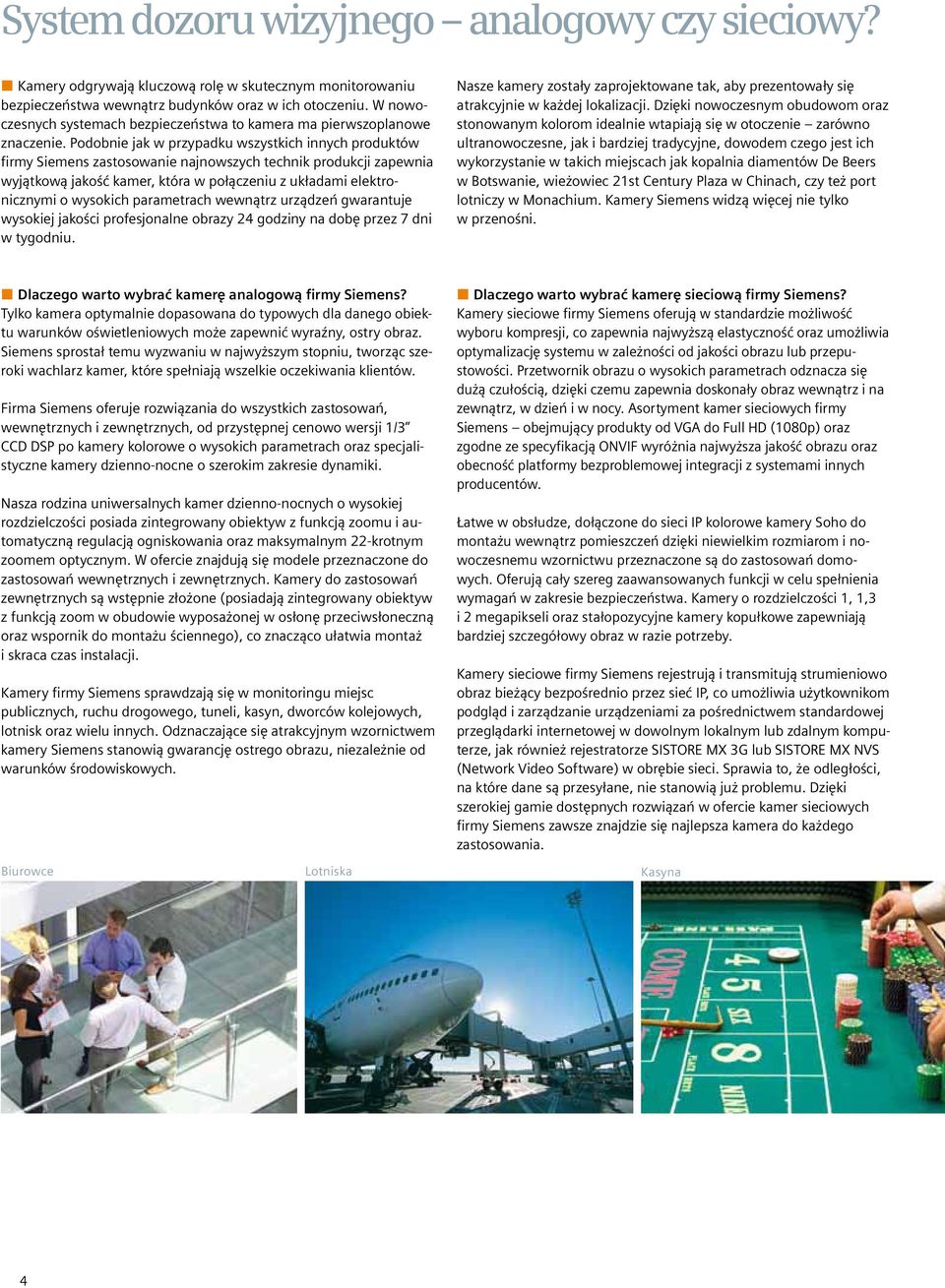

4 System dozoru wizyjnego analogowy czy sieciowy? Kamery odgrywają kluczową rolę w skutecznym monitorowaniu bezpieczeństwa wewnątrz budynków oraz w ich otoczeniu. W nowoczesnych systemach bezpieczeństwa to kamera ma pierwszoplanowe znaczenie. Podobnie jak w przypadku wszystkich innych produktów firmy Siemens zastosowanie najnowszych technik produkcji zapewnia wyjątkową jakość kamer, która w połączeniu z układami elektronicznymi o wysokich parametrach wewnątrz urządzeń gwarantuje wysokiej jakości profesjonalne obrazy 24 godziny na dobę przez 7 dni w tygodniu. Nasze kamery zostały zaprojektowane tak, aby prezentowały się atrakcyjnie w każdej lokalizacji. Dzięki nowoczesnym obudowom oraz stonowanym kolorom idealnie wtapiają się w otoczenie zarówno ultranowoczesne, jak i bardziej tradycyjne, dowodem czego jest ich wykorzystanie w takich miejscach jak kopalnia diamentów De Beers w Botswanie, wieżowiec 21st Century Plaza w Chinach, czy też port lotniczy w Monachium. Kamery Siemens widzą więcej nie tylko w przenośni. Dlaczego warto wybrać kamerę analogową firmy Siemens? Tylko kamera optymalnie dopasowana do typowych dla danego obiektu warunków oświetleniowych może zapewnić wyraźny, ostry obraz. Siemens sprostał temu wyzwaniu w najwyższym stopniu, tworząc szeroki wachlarz kamer, które spełniają wszelkie oczekiwania klientów. Firma Siemens oferuje rozwiązania do wszystkich zastosowań, wewnętrznych i zewnętrznych, od przystępnej cenowo wersji 1/3 CCD DSP po kamery kolorowe o wysokich parametrach oraz specjalistyczne kamery dzienno-nocne o szerokim zakresie dynamiki. Nasza rodzina uniwersalnych kamer dzienno-nocnych o wysokiej rozdzielczości posiada zintegrowany obiektyw z funkcją zoomu i automatyczną regulacją ogniskowania oraz maksymalnym 22-krotnym zoomem optycznym. W ofercie znajdują się modele przeznaczone do zastosowań wewnętrznych i zewnętrznych. Kamery do zastosowań zewnętrznych są wstępnie złożone (posiadają zintegrowany obiektyw z funkcją zoom w obudowie wyposażonej w osłonę przeciwsłoneczną oraz wspornik do montażu ściennego), co znacząco ułatwia montaż i skraca czas instalacji. Kamery firmy Siemens sprawdzają się w monitoringu miejsc publicznych, ruchu drogowego, tuneli, kasyn, dworców kolejowych, lotnisk oraz wielu innych. Odznaczające się atrakcyjnym wzornictwem kamery Siemens stanowią gwarancję ostrego obrazu, niezależnie od warunków środowiskowych. Dlaczego warto wybrać kamerę sieciową firmy Siemens? Kamery sieciowe firmy Siemens oferują w standardzie możliwość wyboru kompresji, co zapewnia najwyższą elastyczność oraz umożliwia optymalizację systemu w zależności od jakości obrazu lub przepustowości. Przetwornik obrazu o wysokich parametrach odznacza się dużą czułością, dzięki czemu zapewnia doskonały obraz wewnątrz i na zewnątrz, w dzień i w nocy. Asortyment kamer sieciowych firmy Siemens obejmujący produkty od VGA do Full HD (1080p) oraz zgodne ze specyfikacją ONVIF wyróżnia najwyższa jakość obrazu oraz obecność platformy bezproblemowej integracji z systemami innych producentów. Łatwe w obsłudze, dołączone do sieci IP kolorowe kamery Soho do montażu wewnątrz pomieszczeń dzięki niewielkim rozmiarom i nowoczesnemu wzornictwu przeznaczone są do zastosowań domowych. Oferują cały szereg zaawansowanych funkcji w celu spełnienia wymagań w zakresie bezpieczeństwa. Kamery o rozdzielczości 1, 1,3 i 2 megapikseli oraz stałopozycyjne kamery kopułkowe zapewniają bardziej szczegółowy obraz w razie potrzeby. Kamery sieciowe firmy Siemens rejestrują i transmitują strumieniowo obraz bieżący bezpośrednio przez sieć IP, co umożliwia użytkownikom podgląd i zarządzanie urządzeniami za pośrednictwem standardowej przeglądarki internetowej w dowolnym lokalnym lub zdalnym komputerze, jak również rejestratorze SISTORE MX 3G lub SISTORE MX NVS (Network Video Software) w obrębie sieci. Sprawia to, że odległości, na które dane są przesyłane, nie stanowią już problemu. Dzięki szerokiej gamie dostępnych rozwiązań w ofercie kamer sieciowych firmy Siemens zawsze znajdzie się najlepsza kamera do każdego zastosowania. Biurowce Lotniska Kasyna 4

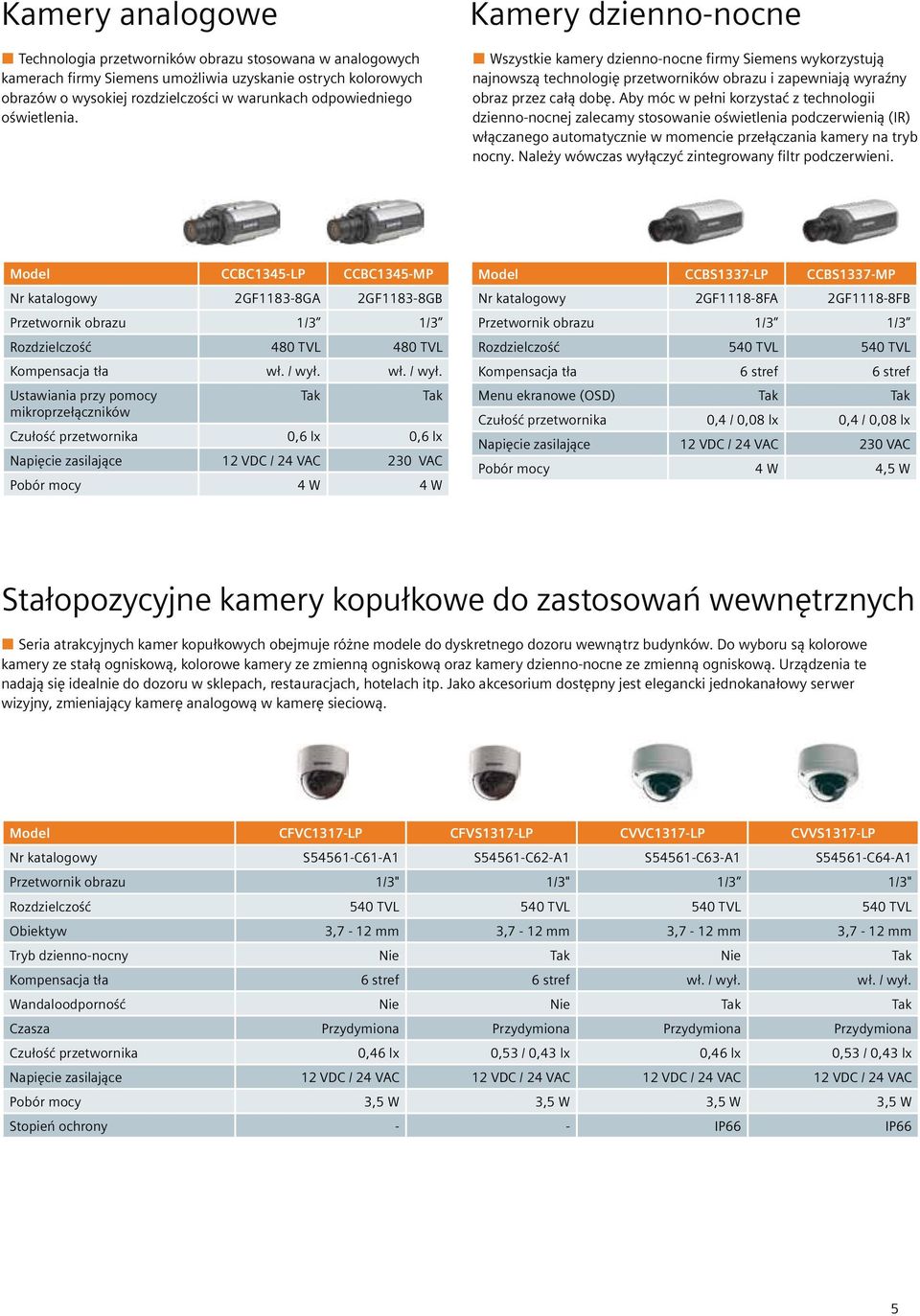

5 Kamery analogowe Technologia przetworników obrazu stosowana w analogowych kamerach firmy Siemens umożliwia uzyskanie ostrych kolorowych obrazów o wysokiej rozdzielczości w warunkach odpowiedniego oświetlenia. Kamery dzienno-nocne Wszystkie kamery dzienno-nocne firmy Siemens wykorzystują najnowszą technologię przetworników obrazu i zapewniają wyraźny obraz przez całą dobę. Aby móc w pełni korzystać z technologii dzienno-nocnej zalecamy stosowanie oświetlenia podczerwienią (IR) włączanego automatycznie w momencie przełączania kamery na tryb nocny. Należy wówczas wyłączyć zintegrowany filtr podczerwieni. Model CCBC1345-LP CCBC1345-MP Nr katalogowy 2GF1183-8GA 2GF1183-8GB Przetwornik obrazu 1/3 1/3 Rozdzielczość 480 TVL 480 TVL Kompensacja tła wł. / wył. wł. / wył. Ustawiania przy pomocy Tak Tak mikroprzełączników Czułość przetwornika 0,6 lx 0,6 lx Napięcie zasilające 12 VDC / 24 VAC 230 VAC Pobór mocy 4 W 4 W Model CCBS1337-LP CCBS1337-MP Nr katalogowy 2GF1118-8FA 2GF1118-8FB Przetwornik obrazu 1/3 1/3 Rozdzielczość 540 TVL 540 TVL Kompensacja tła 6 stref 6 stref Menu ekranowe (OSD) Tak Tak Czułość przetwornika 0,4 / 0,08 lx 0,4 / 0,08 lx Napięcie zasilające 12 VDC / 24 VAC 230 VAC Pobór mocy 4 W 4,5 W Stałopozycyjne kamery kopułkowe do zastosowań wewnętrznych Seria atrakcyjnych kamer kopułkowych obejmuje różne modele do dyskretnego dozoru wewnątrz budynków. Do wyboru są kolorowe kamery ze stałą ogniskową, kolorowe kamery ze zmienną ogniskową oraz kamery dzienno-nocne ze zmienną ogniskową. Urządzenia te nadają się idealnie do dozoru w sklepach, restauracjach, hotelach itp. Jako akcesorium dostępny jest elegancki jednokanałowy serwer wizyjny, zmieniający kamerę analogową w kamerę sieciową. Model CFVC1317-LP CFVS1317-LP CVVC1317-LP CVVS1317-LP Nr katalogowy S54561-C61-A1 S54561-C62-A1 S54561-C63-A1 S54561-C64-A1 Przetwornik obrazu 1/3" 1/3" 1/3 1/3" Rozdzielczość 540 TVL 540 TVL 540 TVL 540 TVL Obiektyw 3,7-12 mm 3,7-12 mm 3,7-12 mm 3,7-12 mm Tryb dzienno-nocny Nie Tak Nie Tak Kompensacja tła 6 stref 6 stref wł. / wył. wł. / wył. Wandaloodporność Nie Nie Tak Tak Czasza Przydymiona Przydymiona Przydymiona Przydymiona Czułość przetwornika 0,46 lx 0,53 / 0,43 lx 0,46 lx 0,53 / 0,43 lx Napięcie zasilające 12 VDC / 24 VAC 12 VDC / 24 VAC 12 VDC / 24 VAC 12 VDC / 24 VAC Pobór mocy 3,5 W 3,5 W 3,5 W 3,5 W Stopień ochrony - - IP66 IP66 5

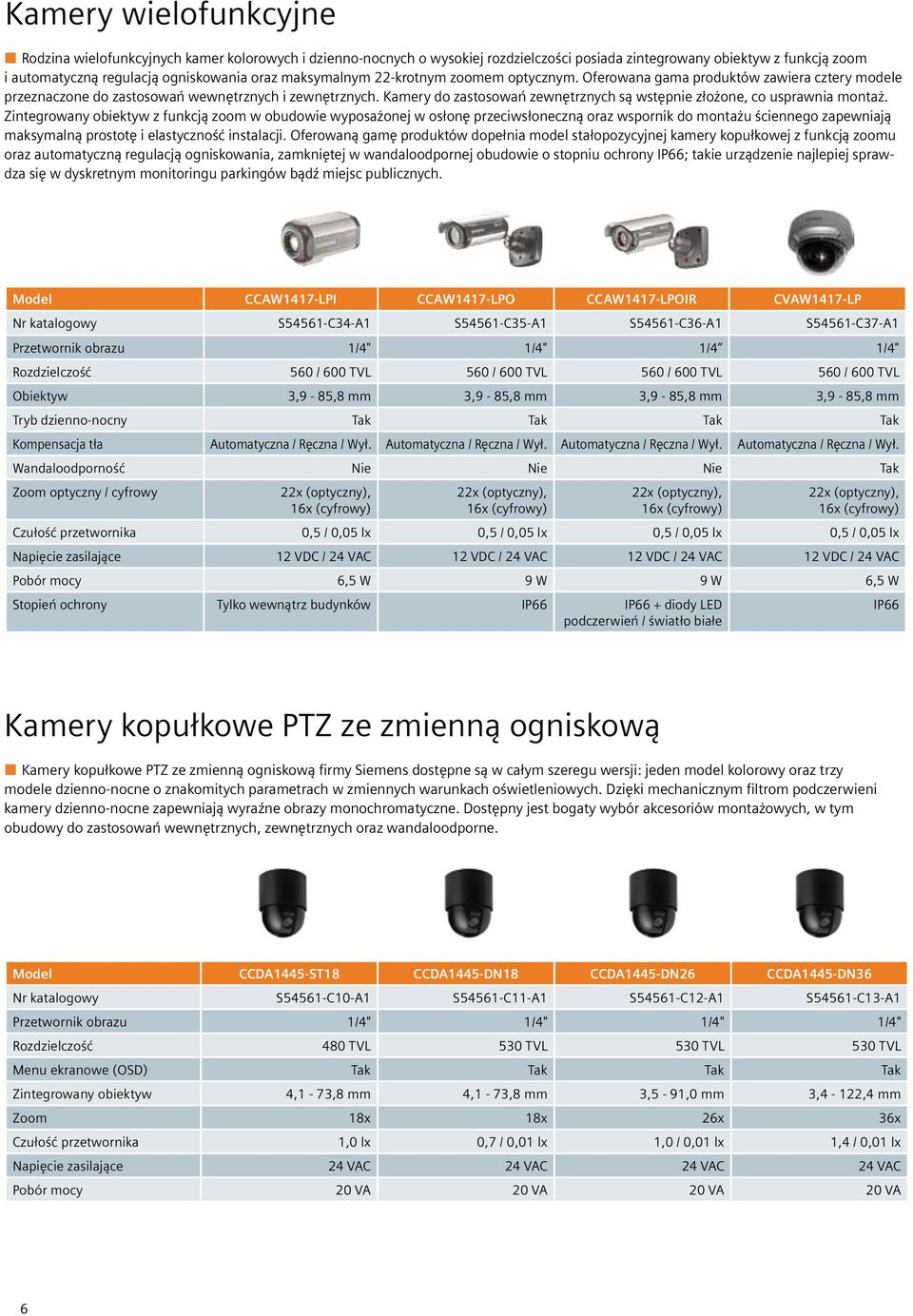

6 Kamery wielofunkcyjne Rodzina wielofunkcyjnych kamer kolorowych i dzienno-nocnych o wysokiej rozdzielczości posiada zintegrowany obiektyw z funkcją zoom i automatyczną regulacją ogniskowania oraz maksymalnym 22-krotnym zoomem optycznym. Oferowana gama produktów zawiera cztery modele przeznaczone do zastosowań wewnętrznych i zewnętrznych. Kamery do zastosowań zewnętrznych są wstępnie złożone, co usprawnia montaż. Zintegrowany obiektyw z funkcją zoom w obudowie wyposażonej w osłonę przeciwsłoneczną oraz wspornik do montażu ściennego zapewniają maksymalną prostotę i elastyczność instalacji. Oferowaną gamę produktów dopełnia model stałopozycyjnej kamery kopułkowej z funkcją zoomu oraz automatyczną regulacją ogniskowania, zamkniętej w wandaloodpornej obudowie o stopniu ochrony IP66; takie urządzenie najlepiej sprawdza się w dyskretnym monitoringu parkingów bądź miejsc publicznych. Model CCAW1417-LPI CCAW1417-LPO CCAW1417-LPOIR CVAW1417-LP Nr katalogowy S54561-C34-A1 S54561-C35-A1 S54561-C36-A1 S54561-C37-A1 Przetwornik obrazu 1/4" 1/4" 1/4 1/4" Rozdzielczość 560 / 600 TVL 560 / 600 TVL 560 / 600 TVL 560 / 600 TVL Obiektyw 3,9-85,8 mm 3,9-85,8 mm 3,9-85,8 mm 3,9-85,8 mm Tryb dzienno-nocny Tak Tak Tak Tak Kompensacja tła Automatyczna / Ręczna / Wył. Automatyczna / Ręczna / Wył. Automatyczna / Ręczna / Wył. Automatyczna / Ręczna / Wył. Wandaloodporność Nie Nie Nie Tak Zoom optyczny / cyfrowy 22x (optyczny), 16x (cyfrowy) 22x (optyczny), 16x (cyfrowy) 22x (optyczny), 16x (cyfrowy) 22x (optyczny), 16x (cyfrowy) Czułość przetwornika 0,5 / 0,05 lx 0,5 / 0,05 lx 0,5 / 0,05 lx 0,5 / 0,05 lx Napięcie zasilające 12 VDC / 24 VAC 12 VDC / 24 VAC 12 VDC / 24 VAC 12 VDC / 24 VAC Pobór mocy 6,5 W 9 W 9 W 6,5 W Stopień ochrony Tylko wewnątrz budynków IP66 IP66 + diody LED podczerwień / światło białe IP66 Kamery kopułkowe PTZ ze zmienną ogniskową Kamery kopułkowe PTZ ze zmienną ogniskową firmy Siemens dostępne są w całym szeregu wersji: jeden model kolorowy oraz trzy modele dzienno-nocne o znakomitych parametrach w zmiennych warunkach oświetleniowych. Dzięki mechanicznym filtrom podczerwieni kamery dzienno-nocne zapewniają wyraźne obrazy monochromatyczne. Dostępny jest bogaty wybór akcesoriów montażowych, w tym obudowy do zastosowań wewnętrznych, zewnętrznych oraz wandaloodporne. Model CCDA1445-ST18 CCDA1445-DN18 CCDA1445-DN26 CCDA1445-DN36 Nr katalogowy S54561-C10-A1 S54561-C11-A1 S54561-C12-A1 S54561-C13-A1 Przetwornik obrazu 1/4" 1/4" 1/4" 1/4" Rozdzielczość 480 TVL 530 TVL 530 TVL 530 TVL Menu ekranowe (OSD) Tak Tak Tak Tak Zintegrowany obiektyw 4,1-73,8 mm 4,1-73,8 mm 3,5-91,0 mm 3,4-122,4 mm Zoom 18x 18x 26x 36x Czułość przetwornika 1,0 lx 0,7 / 0,01 lx 1,0 / 0,01 lx 1,4 / 0,01 lx Napięcie zasilające 24 VAC 24 VAC 24 VAC 24 VAC Pobór mocy 20 VA 20 VA 20 VA 20 VA 6

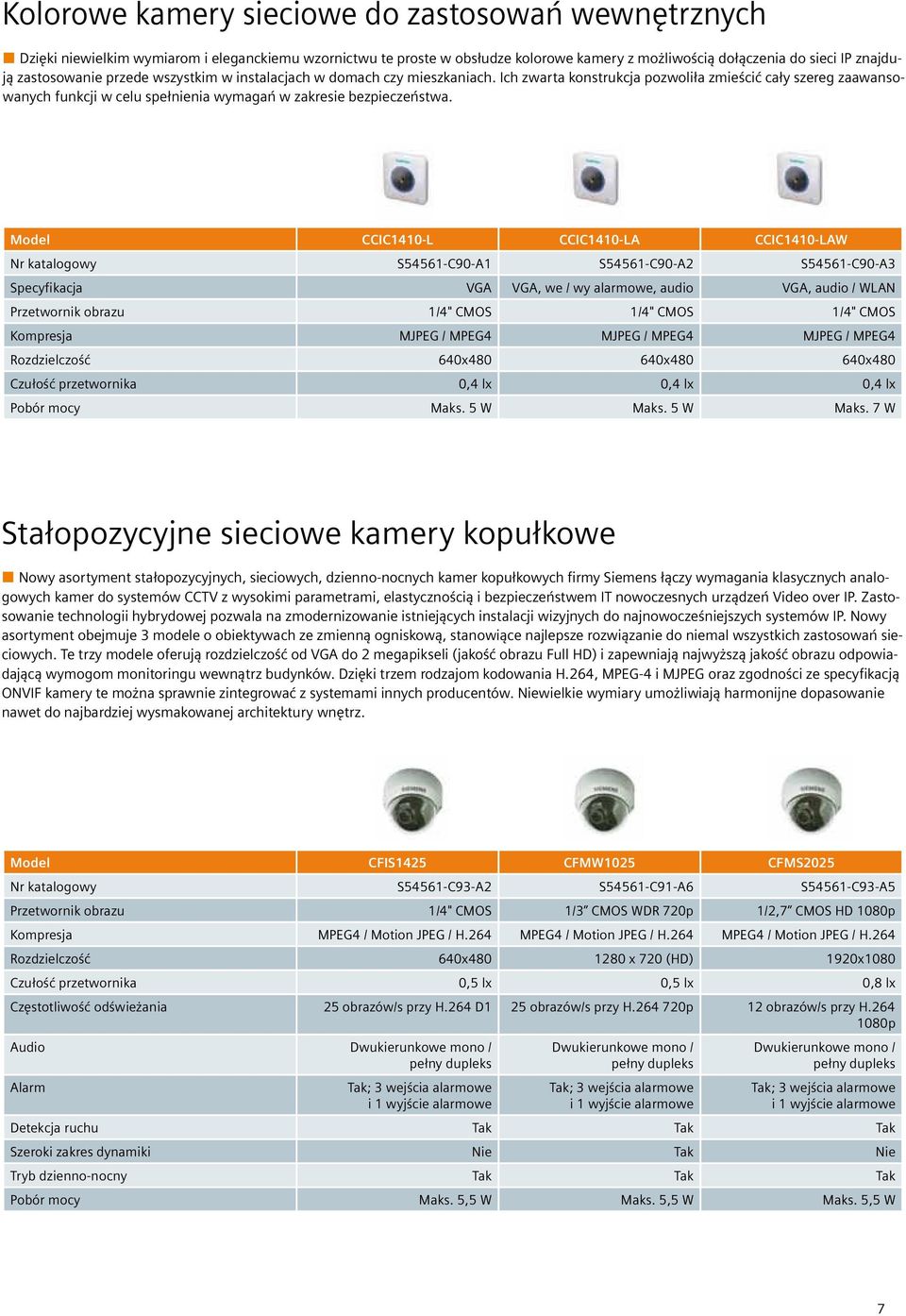

7 Kolorowe kamery sieciowe do zastosowań wewnętrznych Dzięki niewielkim wymiarom i eleganckiemu wzornictwu te proste w obsłudze kolorowe kamery z możliwością dołączenia do sieci IP znajdują zastosowanie przede wszystkim w instalacjach w domach czy mieszkaniach. Ich zwarta konstrukcja pozwoliła zmieścić cały szereg zaawansowanych funkcji w celu spełnienia wymagań w zakresie bezpieczeństwa. Model CCIC1410-L CCIC1410-LA CCIC1410-LAW Nr katalogowy S54561-C90-A1 S54561-C90-A2 S54561-C90-A3 Specyfikacja VGA VGA, we / wy alarmowe, audio VGA, audio / WLAN Przetwornik obrazu 1/4" CMOS 1/4" CMOS 1/4" CMOS Kompresja MJPEG / MPEG4 MJPEG / MPEG4 MJPEG / MPEG4 Rozdzielczość 640x x x480 Czułość przetwornika 0,4 lx 0,4 lx 0,4 lx Pobór mocy Maks. 5 W Maks. 5 W Maks. 7 W Stałopozycyjne sieciowe kamery kopułkowe Nowy asortyment stałopozycyjnych, sieciowych, dzienno-nocnych kamer kopułkowych firmy Siemens łączy wymagania klasycznych analogowych kamer do systemów CCTV z wysokimi parametrami, elastycznością i bezpieczeństwem IT nowoczesnych urządzeń Video over IP. Zastosowanie technologii hybrydowej pozwala na zmodernizowanie istniejących instalacji wizyjnych do najnowocześniejszych systemów IP. Nowy asortyment obejmuje 3 modele o obiektywach ze zmienną ogniskową, stanowiące najlepsze rozwiązanie do niemal wszystkich zastosowań sieciowych. Te trzy modele oferują rozdzielczość od VGA do 2 megapikseli (jakość obrazu Full HD) i zapewniają najwyższą jakość obrazu odpowiadającą wymogom monitoringu wewnątrz budynków. Dzięki trzem rodzajom kodowania H.264, MPEG-4 i MJPEG oraz zgodności ze specyfikacją ONVIF kamery te można sprawnie zintegrować z systemami innych producentów. Niewielkie wymiary umożliwiają harmonijne dopasowanie nawet do najbardziej wysmakowanej architektury wnętrz. Model CFIS1425 CFMW1025 CFMS2025 Nr katalogowy S54561-C93-A2 S54561-C91-A6 S54561-C93-A5 Przetwornik obrazu 1/4" CMOS 1/3 CMOS WDR 720p 1/2,7 CMOS HD 1080p Kompresja MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 Rozdzielczość 640x x 720 (HD) 1920x1080 Czułość przetwornika 0,5 lx 0,5 lx 0,8 lx Częstotliwość odświeżania 25 obrazów/s przy H.264 D1 25 obrazów/s przy H p 12 obrazów/s przy H p Audio Dwukierunkowe mono / pełny dupleks Alarm Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Dwukierunkowe mono / pełny dupleks Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Dwukierunkowe mono / pełny dupleks Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Detekcja ruchu Tak Tak Tak Szeroki zakres dynamiki Nie Tak Nie Tryb dzienno-nocny Tak Tak Tak Pobór mocy Maks. 5,5 W Maks. 5,5 W Maks. 5,5 W 7

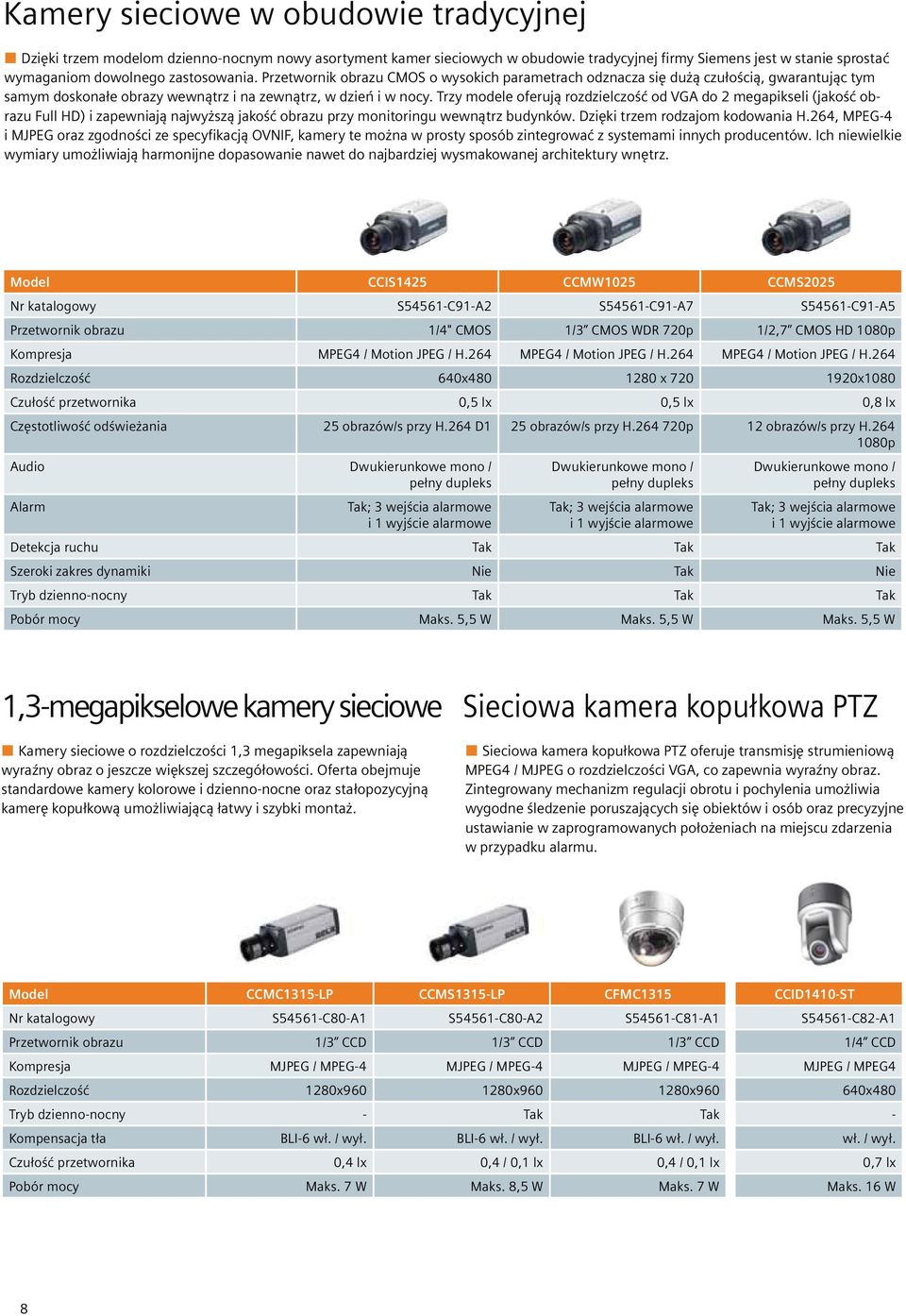

8 Kamery sieciowe w obudowie tradycyjnej Dzięki trzem modelom dzienno-nocnym nowy asortyment kamer sieciowych w obudowie tradycyjnej firmy Siemens jest w stanie sprostać wymaganiom dowolnego zastosowania. Przetwornik obrazu CMOS o wysokich parametrach odznacza się dużą czułością, gwarantując tym samym doskonałe obrazy wewnątrz i na zewnątrz, w dzień i w nocy. Trzy modele oferują rozdzielczość od VGA do 2 megapikseli (jakość obrazu Full HD) i zapewniają najwyższą jakość obrazu przy monitoringu wewnątrz budynków. Dzięki trzem rodzajom kodowania H.264, MPEG-4 i MJPEG oraz zgodności ze specyfikacją OVNIF, kamery te można w prosty sposób zintegrować z systemami innych producentów. Ich niewielkie wymiary umożliwiają harmonijne dopasowanie nawet do najbardziej wysmakowanej architektury wnętrz. Model CCIS1425 CCMW1025 CCMS2025 Nr katalogowy S54561-C91-A2 S54561-C91-A7 S54561-C91-A5 Przetwornik obrazu 1/4" CMOS 1/3 CMOS WDR 720p 1/2,7 CMOS HD 1080p Kompresja MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 Rozdzielczość 640x x x1080 Czułość przetwornika 0,5 lx 0,5 lx 0,8 lx Częstotliwość odświeżania 25 obrazów/s przy H.264 D1 25 obrazów/s przy H p 12 obrazów/s przy H p Audio Dwukierunkowe mono / pełny dupleks Alarm Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Dwukierunkowe mono / pełny dupleks Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Dwukierunkowe mono / pełny dupleks Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Detekcja ruchu Tak Tak Tak Szeroki zakres dynamiki Nie Tak Nie Tryb dzienno-nocny Tak Tak Tak Pobór mocy Maks. 5,5 W Maks. 5,5 W Maks. 5,5 W 1,3-megapikselowe kamery sieciowe Kamery sieciowe o rozdzielczości 1,3 megapiksela zapewniają wyraźny obraz o jeszcze większej szczegółowości. Oferta obejmuje standardowe kamery kolorowe i dzienno-nocne oraz stałopozycyjną kamerę kopułkową umożliwiającą łatwy i szybki montaż. Sieciowa kamera kopułkowa PTZ Sieciowa kamera kopułkowa PTZ oferuje transmisję strumieniową MPEG4 / MJPEG o rozdzielczości VGA, co zapewnia wyraźny obraz. Zintegrowany mechanizm regulacji obrotu i pochylenia umożliwia wygodne śledzenie poruszających się obiektów i osób oraz precyzyjne ustawianie w zaprogramowanych położeniach na miejscu zdarzenia w przypadku alarmu. Model CCMC1315-LP CCMS1315-LP CFMC1315 CCID1410-ST Nr katalogowy S54561-C80-A1 S54561-C80-A2 S54561-C81-A1 S54561-C82-A1 Przetwornik obrazu 1/3 CCD 1/3 CCD 1/3 CCD 1/4 CCD Kompresja MJPEG / MPEG-4 MJPEG / MPEG-4 MJPEG / MPEG-4 MJPEG / MPEG4 Rozdzielczość 1280x x x x480 Tryb dzienno-nocny - Tak Tak - Kompensacja tła BLI-6 wł. / wył. BLI-6 wł. / wył. BLI-6 wł. / wył. wł. / wył. Czułość przetwornika 0,4 lx 0,4 / 0,1 lx 0,4 / 0,1 lx 0,7 lx Pobór mocy Maks. 7 W Maks. 8,5 W Maks. 7 W Maks. 16 W 8

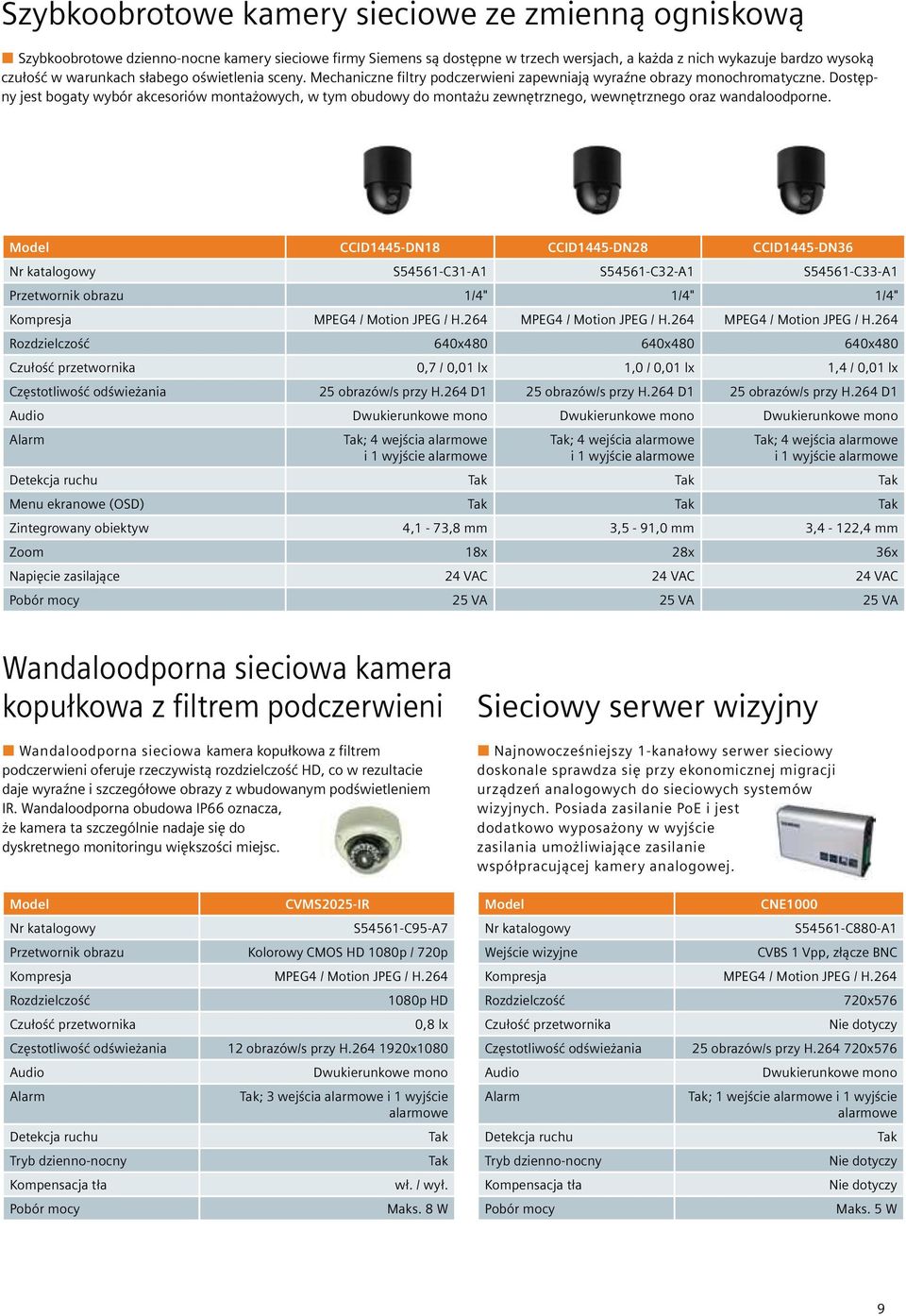

9 Szybkoobrotowe kamery sieciowe ze zmienną ogniskową Szybkoobrotowe dzienno-nocne kamery sieciowe firmy Siemens są dostępne w trzech wersjach, a każda z nich wykazuje bardzo wysoką czułość w warunkach słabego oświetlenia sceny. Mechaniczne filtry podczerwieni zapewniają wyraźne obrazy monochromatyczne. Dostępny jest bogaty wybór akcesoriów montażowych, w tym obudowy do montażu zewnętrznego, wewnętrznego oraz wandaloodporne. Model CCID1445-DN18 CCID1445-DN28 CCID1445-DN36 Nr katalogowy S54561-C31-A1 S54561-C32-A1 S54561-C33-A1 Przetwornik obrazu 1/4" 1/4" 1/4" Kompresja MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 MPEG4 / Motion JPEG / H.264 Rozdzielczość 640x x x480 Czułość przetwornika 0,7 / 0,01 lx 1,0 / 0,01 lx 1,4 / 0,01 lx Częstotliwość odświeżania 25 obrazów/s przy H.264 D1 25 obrazów/s przy H.264 D1 25 obrazów/s przy H.264 D1 Audio Dwukierunkowe mono Dwukierunkowe mono Dwukierunkowe mono Alarm Tak; 4 wejścia alarmowe i 1 wyjście alarmowe Tak; 4 wejścia alarmowe i 1 wyjście alarmowe Tak; 4 wejścia alarmowe i 1 wyjście alarmowe Detekcja ruchu Tak Tak Tak Menu ekranowe (OSD) Tak Tak Tak Zintegrowany obiektyw 4,1-73,8 mm 3,5-91,0 mm 3,4-122,4 mm Zoom 18x 28x 36x Napięcie zasilające 24 VAC 24 VAC 24 VAC Pobór mocy 25 VA 25 VA 25 VA Wandaloodporna sieciowa kamera kopułkowa z filtrem podczerwieni Wandaloodporna sieciowa kamera kopułkowa z filtrem podczerwieni oferuje rzeczywistą rozdzielczość HD, co w rezultacie daje wyraźne i szczegółowe obrazy z wbudowanym podświetleniem IR. Wandaloodporna obudowa IP66 oznacza, że kamera ta szczególnie nadaje się do dyskretnego monitoringu większości miejsc. Model CVMS2025-IR Nr katalogowy S54561-C95-A7 Przetwornik obrazu Kolorowy CMOS HD 1080p / 720p Kompresja MPEG4 / Motion JPEG / H.264 Rozdzielczość 1080p HD Czułość przetwornika 0,8 lx Częstotliwość odświeżania 12 obrazów/s przy H x1080 Audio Dwukierunkowe mono Alarm Tak; 3 wejścia alarmowe i 1 wyjście alarmowe Detekcja ruchu Tak Tryb dzienno-nocny Tak Kompensacja tła wł. / wył. Pobór mocy Maks. 8 W Sieciowy serwer wizyjny Najnowocześniejszy 1-kanałowy serwer sieciowy doskonale sprawdza się przy ekonomicznej migracji urządzeń analogowych do sieciowych systemów wizyjnych. Posiada zasilanie PoE i jest dodatkowo wyposażony w wyjście zasilania umożliwiające zasilanie współpracującej kamery analogowej. Model CNE1000 Nr katalogowy S54561-C880-A1 Wejście wizyjne CVBS 1 Vpp, złącze BNC Kompresja MPEG4 / Motion JPEG / H.264 Rozdzielczość 720x576 Czułość przetwornika Nie dotyczy Częstotliwość odświeżania 25 obrazów/s przy H x576 Audio Dwukierunkowe mono Alarm Tak; 1 wejście alarmowe i 1 wyjście alarmowe Detekcja ruchu Tak Tryb dzienno-nocny Nie dotyczy Kompensacja tła Nie dotyczy Pobór mocy Maks. 5 W 9

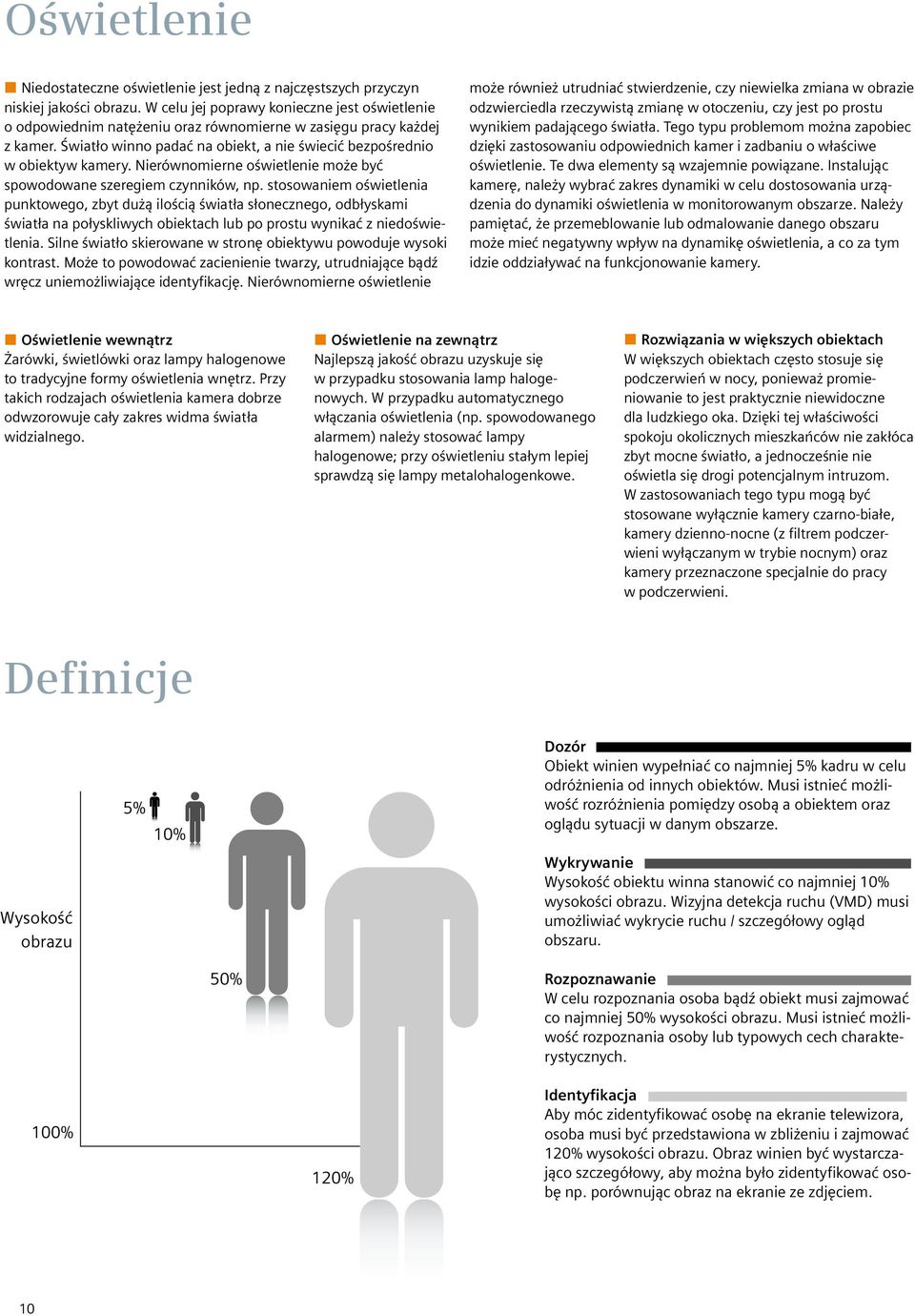

10 Oświetlenie Niedostateczne oświetlenie jest jedną z najczęstszych przyczyn niskiej jakości obrazu. W celu jej poprawy konieczne jest oświetlenie o odpowiednim natężeniu oraz równomierne w zasięgu pracy każdej z kamer. Światło winno padać na obiekt, a nie świecić bezpośrednio w obiektyw kamery. Nierównomierne oświetlenie może być spowodowane szeregiem czynników, np. stosowaniem oświetlenia punktowego, zbyt dużą ilością światła słonecznego, odbłyskami światła na połyskliwych obiektach lub po prostu wynikać z niedoświetlenia. Silne światło skierowane w stronę obiektywu powoduje wysoki kontrast. Może to powodować zacienienie twarzy, utrudniające bądź wręcz uniemożliwiające identyfikację. Nierównomierne oświetlenie może również utrudniać stwierdzenie, czy niewielka zmiana w obrazie odzwierciedla rzeczywistą zmianę w otoczeniu, czy jest po prostu wynikiem padającego światła. Tego typu problemom można zapobiec dzięki zastosowaniu odpowiednich kamer i zadbaniu o właściwe oświetlenie. Te dwa elementy są wzajemnie powiązane. Instalując kamerę, należy wybrać zakres dynamiki w celu dostosowania urządzenia do dynamiki oświetlenia w monitorowanym obszarze. Należy pamiętać, że przemeblowanie lub odmalowanie danego obszaru może mieć negatywny wpływ na dynamikę oświetlenia, a co za tym idzie oddziaływać na funkcjonowanie kamery. Oświetlenie wewnątrz Żarówki, świetlówki oraz lampy halogenowe to tradycyjne formy oświetlenia wnętrz. Przy takich rodzajach oświetlenia kamera dobrze odwzorowuje cały zakres widma światła widzialnego. Oświetlenie na zewnątrz Najlepszą jakość obrazu uzyskuje się w przypadku stosowania lamp halogenowych. W przypadku automatycznego włączania oświetlenia (np. spowodowanego alarmem) należy stosować lampy halogenowe; przy oświetleniu stałym lepiej sprawdzą się lampy metalohalogenkowe. Rozwiązania w większych obiektach W większych obiektach często stosuje się podczerwień w nocy, ponieważ promieniowanie to jest praktycznie niewidoczne dla ludzkiego oka. Dzięki tej właściwości spokoju okolicznych mieszkańców nie zakłóca zbyt mocne światło, a jednocześnie nie oświetla się drogi potencjalnym intruzom. W zastosowaniach tego typu mogą być stosowane wyłącznie kamery czarno-białe, kamery dzienno-nocne (z filtrem podczerwieni wyłączanym w trybie nocnym) oraz kamery przeznaczone specjalnie do pracy w podczerwieni. Definicje Wysokość obrazu 5% 10% Dozór Obiekt winien wypełniać co najmniej 5% kadru w celu odróżnienia od innych obiektów. Musi istnieć możliwość rozróżnienia pomiędzy osobą a obiektem oraz oglądu sytuacji w danym obszarze. Wykrywanie Wysokość obiektu winna stanowić co najmniej 10% wysokości obrazu. Wizyjna detekcja ruchu (VMD) musi umożliwiać wykrycie ruchu / szczegółowy ogląd obszaru. 50% Rozpoznawanie W celu rozpoznania osoba bądź obiekt musi zajmować co najmniej 50% wysokości obrazu. Musi istnieć możliwość rozpoznania osoby lub typowych cech charakterystycznych. 100% 120% Identyfikacja Aby móc zidentyfikować osobę na ekranie telewizora, osoba musi być przedstawiona w zbliżeniu i zajmować 120% wysokości obrazu. Obraz winien być wystarczająco szczegółowy, aby można było zidentyfikować osobę np. porównując obraz na ekranie ze zdjęciem. 10

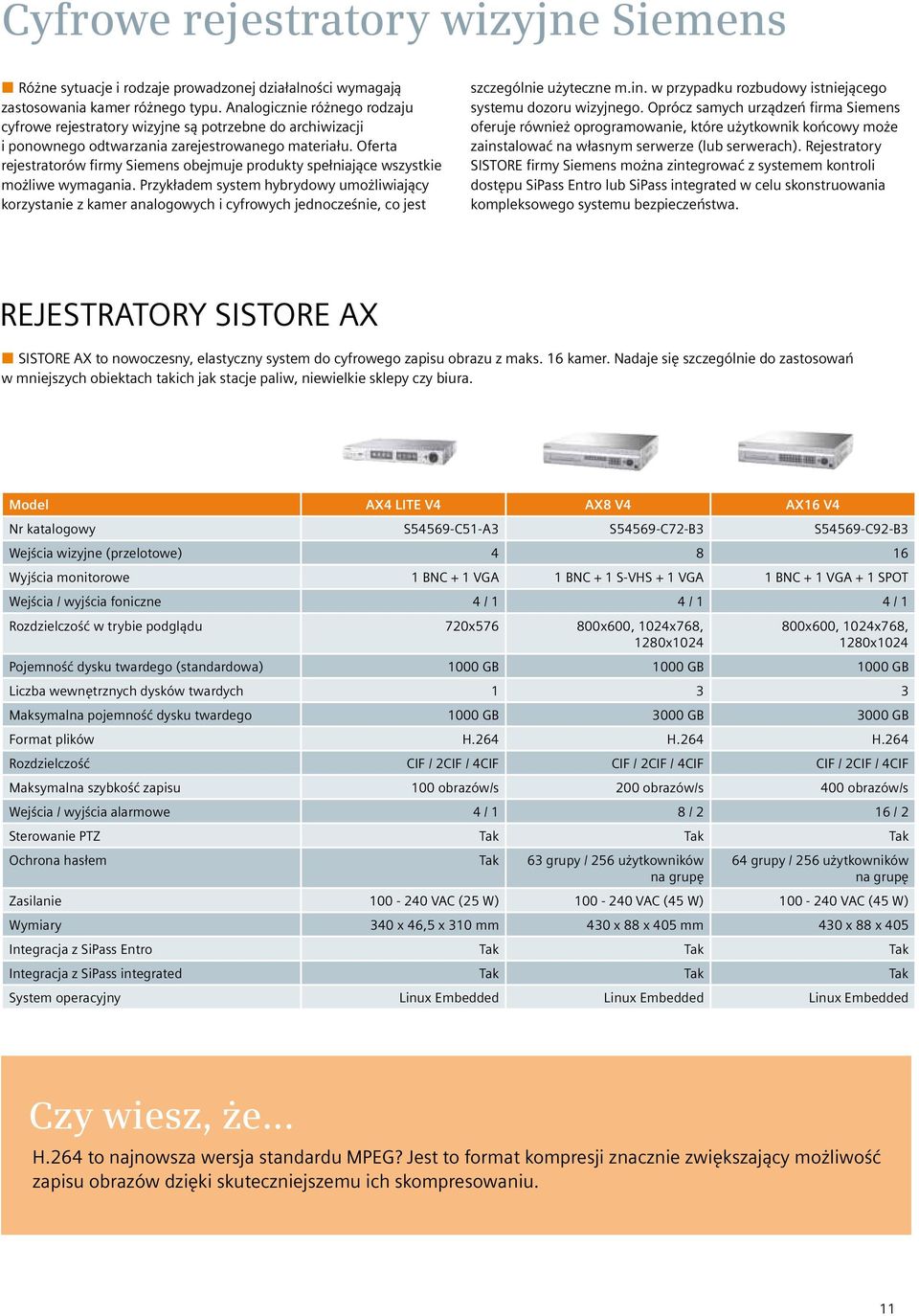

11 Cyfrowe rejestratory wizyjne Siemens Różne sytuacje i rodzaje prowadzonej działalności wymagają zastosowania kamer różnego typu. Analogicznie różnego rodzaju cyfrowe rejestratory wizyjne są potrzebne do archiwizacji i ponownego odtwarzania zarejestrowanego materiału. Oferta rejestratorów firmy Siemens obejmuje produkty spełniające wszystkie możliwe wymagania. Przykładem system hybrydowy umożliwiający korzystanie z kamer analogowych i cyfrowych jednocześnie, co jest szczególnie użyteczne m.in. w przypadku rozbudowy istniejącego systemu dozoru wizyjnego. Oprócz samych urządzeń firma Siemens oferuje również oprogramowanie, które użytkownik końcowy może zainstalować na własnym serwerze (lub serwerach). Rejestratory SISTORE firmy Siemens można zintegrować z systemem kontroli dostępu SiPass Entro lub SiPass integrated w celu skonstruowania kompleksowego systemu bezpieczeństwa. REJESTRATORY SISTORE AX SISTORE AX to nowoczesny, elastyczny system do cyfrowego zapisu obrazu z maks. 16 kamer. Nadaje się szczególnie do zastosowań w mniejszych obiektach takich jak stacje paliw, niewielkie sklepy czy biura. Model AX4 LITE V4 AX8 V4 AX16 V4 Nr katalogowy S54569-C51-A3 S54569-C72-B3 S54569-C92-B3 Wejścia wizyjne (przelotowe) Wyjścia monitorowe 1 BNC + 1 VGA 1 BNC + 1 S-VHS + 1 VGA 1 BNC + 1 VGA + 1 SPOT Wejścia / wyjścia foniczne 4 / 1 4 / 1 4 / 1 Rozdzielczość w trybie podglądu 720x x600, 1024x768, 1280x x600, 1024x768, 1280x1024 Pojemność dysku twardego (standardowa) 1000 GB 1000 GB 1000 GB Liczba wewnętrznych dysków twardych Maksymalna pojemność dysku twardego 1000 GB 3000 GB 3000 GB Format plików H.264 H.264 H.264 Rozdzielczość CIF / 2CIF / 4CIF CIF / 2CIF / 4CIF CIF / 2CIF / 4CIF Maksymalna szybkość zapisu 100 obrazów/s 200 obrazów/s 400 obrazów/s Wejścia / wyjścia alarmowe 4 / 1 8 / 2 16 / 2 Sterowanie PTZ Tak Tak Tak Ochrona hasłem Tak 63 grupy / 256 użytkowników na grupę 64 grupy / 256 użytkowników na grupę Zasilanie VAC (25 W) VAC (45 W) VAC (45 W) Wymiary 340 x 46,5 x 310 mm 430 x 88 x 405 mm 430 x 88 x 405 Integracja z SiPass Entro Tak Tak Tak Integracja z SiPass integrated Tak Tak Tak System operacyjny Linux Embedded Linux Embedded Linux Embedded Czy wiesz, że... H.264 to najnowsza wersja standardu MPEG? Jest to format kompresji znacznie zwiększający możliwość zapisu obrazów dzięki skuteczniejszemu ich skompresowaniu. 11

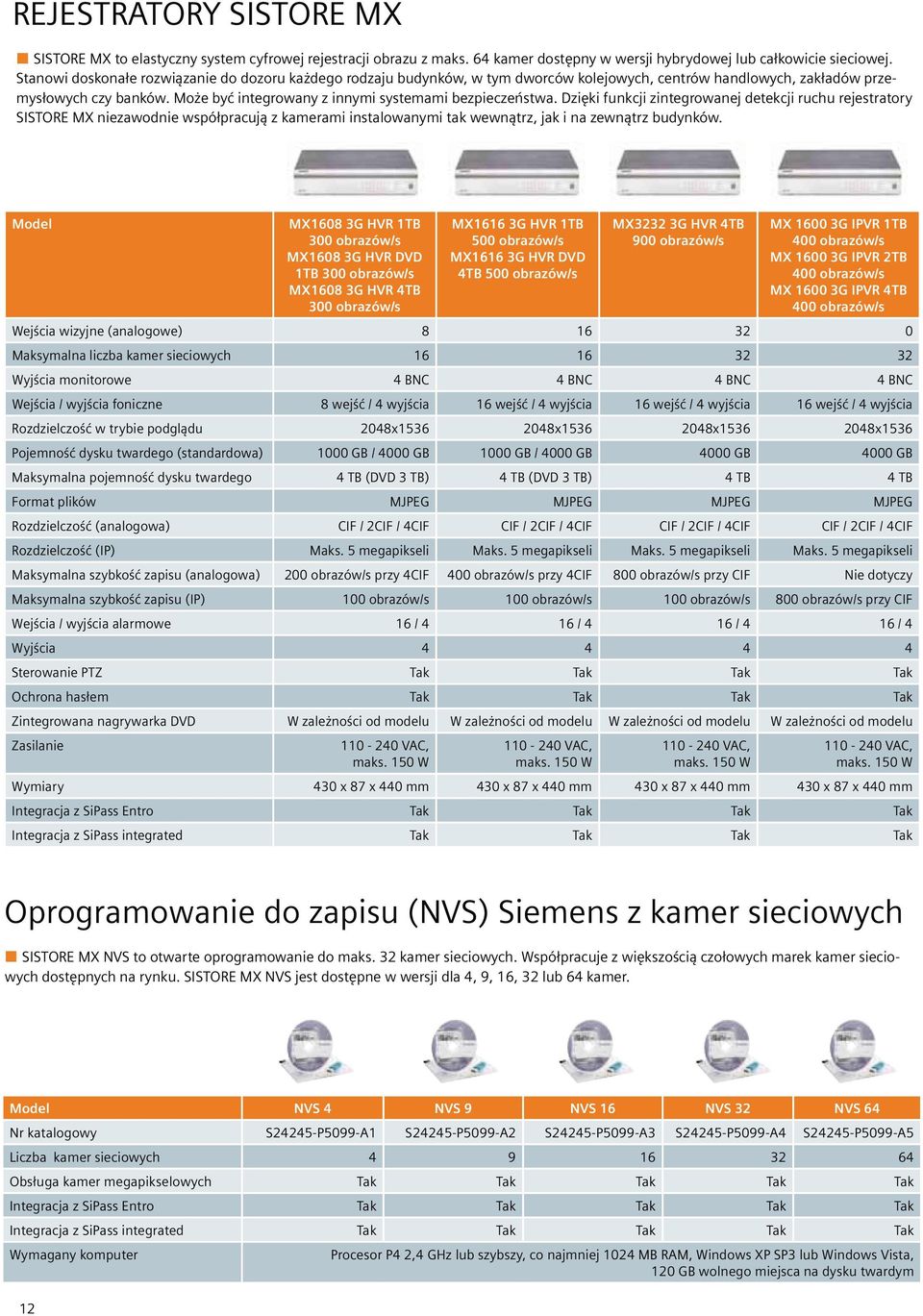

12 REJESTRATORY SISTORE MX SISTORE MX to elastyczny system cyfrowej rejestracji obrazu z maks. 64 kamer dostępny w wersji hybrydowej lub całkowicie sieciowej. Stanowi doskonałe rozwiązanie do dozoru każdego rodzaju budynków, w tym dworców kolejowych, centrów handlowych, zakładów przemysłowych czy banków. Może być integrowany z innymi systemami bezpieczeństwa. Dzięki funkcji zintegrowanej detekcji ruchu rejestratory SISTORE MX niezawodnie współpracują z kamerami instalowanymi tak wewnątrz, jak i na zewnątrz budynków. Model MX1608 3G HVR 1TB 300 obrazów/s MX1608 3G HVR DVD 1TB 300 obrazów/s MX1608 3G HVR 4TB 300 obrazów/s MX1616 3G HVR 1TB 500 obrazów/s MX1616 3G HVR DVD 4TB 500 obrazów/s MX3232 3G HVR 4TB 900 obrazów/s MX G IPVR 1TB 400 obrazów/s MX G IPVR 2TB 400 obrazów/s MX G IPVR 4TB 400 obrazów/s Wejścia wizyjne (analogowe) Maksymalna liczba kamer sieciowych Wyjścia monitorowe 4 BNC 4 BNC 4 BNC 4 BNC Wejścia / wyjścia foniczne 8 wejść / 4 wyjścia 16 wejść / 4 wyjścia 16 wejść / 4 wyjścia 16 wejść / 4 wyjścia Rozdzielczość w trybie podglądu 2048x x x x1536 Pojemność dysku twardego (standardowa) 1000 GB / 4000 GB 1000 GB / 4000 GB 4000 GB 4000 GB Maksymalna pojemność dysku twardego 4 TB (DVD 3 TB) 4 TB (DVD 3 TB) 4 TB 4 TB Format plików MJPEG MJPEG MJPEG MJPEG Rozdzielczość (analogowa) CIF / 2CIF / 4CIF CIF / 2CIF / 4CIF CIF / 2CIF / 4CIF CIF / 2CIF / 4CIF Rozdzielczość (IP) Maks. 5 megapikseli Maks. 5 megapikseli Maks. 5 megapikseli Maks. 5 megapikseli Maksymalna szybkość zapisu (analogowa) 200 obrazów/s przy 4CIF 400 obrazów/s przy 4CIF 800 obrazów/s przy CIF Nie dotyczy Maksymalna szybkość zapisu (IP) 100 obrazów/s 100 obrazów/s 100 obrazów/s 800 obrazów/s przy CIF Wejścia / wyjścia alarmowe 16 / 4 16 / 4 16 / 4 16 / 4 Wyjścia Sterowanie PTZ Tak Tak Tak Tak Ochrona hasłem Tak Tak Tak Tak Zintegrowana nagrywarka DVD W zależności od modelu W zależności od modelu W zależności od modelu W zależności od modelu Zasilanie VAC, maks. 150 W VAC, maks. 150 W VAC, maks. 150 W VAC, maks. 150 W Wymiary 430 x 87 x 440 mm 430 x 87 x 440 mm 430 x 87 x 440 mm 430 x 87 x 440 mm Integracja z SiPass Entro Tak Tak Tak Tak Integracja z SiPass integrated Tak Tak Tak Tak Oprogramowanie do zapisu (NVS) Siemens z kamer sieciowych SISTORE MX NVS to otwarte oprogramowanie do maks. 32 kamer sieciowych. Współpracuje z większością czołowych marek kamer sieciowych dostępnych na rynku. SISTORE MX NVS jest dostępne w wersji dla 4, 9, 16, 32 lub 64 kamer. Model NVS 4 NVS 9 NVS 16 NVS 32 NVS 64 Nr katalogowy S24245-P5099-A1 S24245-P5099-A2 S24245-P5099-A3 S24245-P5099-A4 S24245-P5099-A5 Liczba kamer sieciowych Obsługa kamer megapikselowych Tak Tak Tak Tak Tak Integracja z SiPass Entro Tak Tak Tak Tak Tak Integracja z SiPass integrated Tak Tak Tak Tak Tak Wymagany komputer Procesor P4 2,4 GHz lub szybszy, co najmniej 1024 MB RAM, Windows XP SP3 lub Windows Vista, 120 GB wolnego miejsca na dysku twardym 12

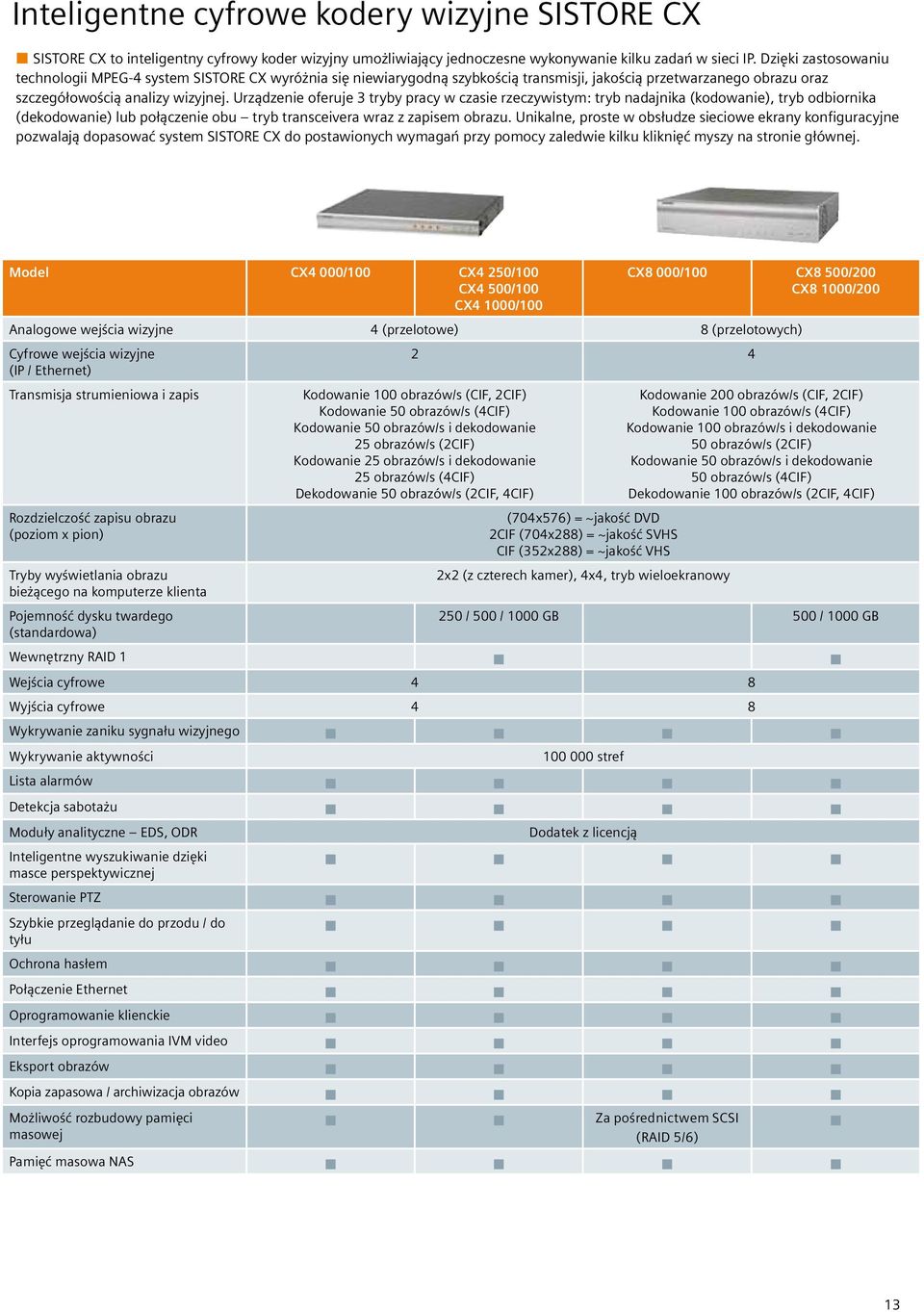

13 Inteligentne cyfrowe kodery wizyjne SISTORE CX SISTORE CX to inteligentny cyfrowy koder wizyjny umożliwiający jednoczesne wykonywanie kilku zadań w sieci IP. Dzięki zastosowaniu technologii MPEG-4 system SISTORE CX wyróżnia się niewiarygodną szybkością transmisji, jakością przetwarzanego obrazu oraz szczegółowością analizy wizyjnej. Urządzenie oferuje 3 tryby pracy w czasie rzeczywistym: tryb nadajnika (kodowanie), tryb odbiornika (dekodowanie) lub połączenie obu tryb transceivera wraz z zapisem obrazu. Unikalne, proste w obsłudze sieciowe ekrany konfiguracyjne pozwalają dopasować system SISTORE CX do postawionych wymagań przy pomocy zaledwie kilku kliknięć myszy na stronie głównej. Model CX4 000/100 CX4 250/100 CX4 500/100 CX4 1000/100 CX8 000/100 CX8 500/200 CX8 1000/200 Analogowe wejścia wizyjne 4 (przelotowe) 8 (przelotowych) Cyfrowe wejścia wizyjne 2 4 (IP / Ethernet) Transmisja strumieniowa i zapis Kodowanie 100 obrazów/s (CIF, 2CIF) Kodowanie 50 obrazów/s (4CIF) Kodowanie 50 obrazów/s i dekodowanie 25 obrazów/s (2CIF) Kodowanie 25 obrazów/s i dekodowanie 25 obrazów/s (4CIF) Dekodowanie 50 obrazów/s (2CIF, 4CIF) Kodowanie 200 obrazów/s (CIF, 2CIF) Kodowanie 100 obrazów/s (4CIF) Kodowanie 100 obrazów/s i dekodowanie 50 obrazów/s (2CIF) Kodowanie 50 obrazów/s i dekodowanie 50 obrazów/s (4CIF) Dekodowanie 100 obrazów/s (2CIF, 4CIF) Rozdzielczość zapisu obrazu (poziom x pion) (704x576) = ~jakość DVD 2CIF (704x288) = ~jakość SVHS CIF (352x288) = ~jakość VHS Tryby wyświetlania obrazu 2x2 (z czterech kamer), 4x4, tryb wieloekranowy bieżącego na komputerze klienta Pojemność dysku twardego 250 / 500 / 1000 GB 500 / 1000 GB (standardowa) Wewnętrzny RAID 1 Wejścia cyfrowe 4 8 Wyjścia cyfrowe 4 8 Wykrywanie zaniku sygnału wizyjnego Wykrywanie aktywności stref Lista alarmów Detekcja sabotażu Moduły analityczne EDS, ODR Dodatek z licencją Inteligentne wyszukiwanie dzięki masce perspektywicznej Sterowanie PTZ Szybkie przeglądanie do przodu / do tyłu Ochrona hasłem Połączenie Ethernet Oprogramowanie klienckie Interfejs oprogramowania IVM video Eksport obrazów Kopia zapasowa / archiwizacja obrazów Możliwość rozbudowy pamięci masowej Pamięć masowa NAS Za pośrednictwem SCSI (RAID 5/6) 13

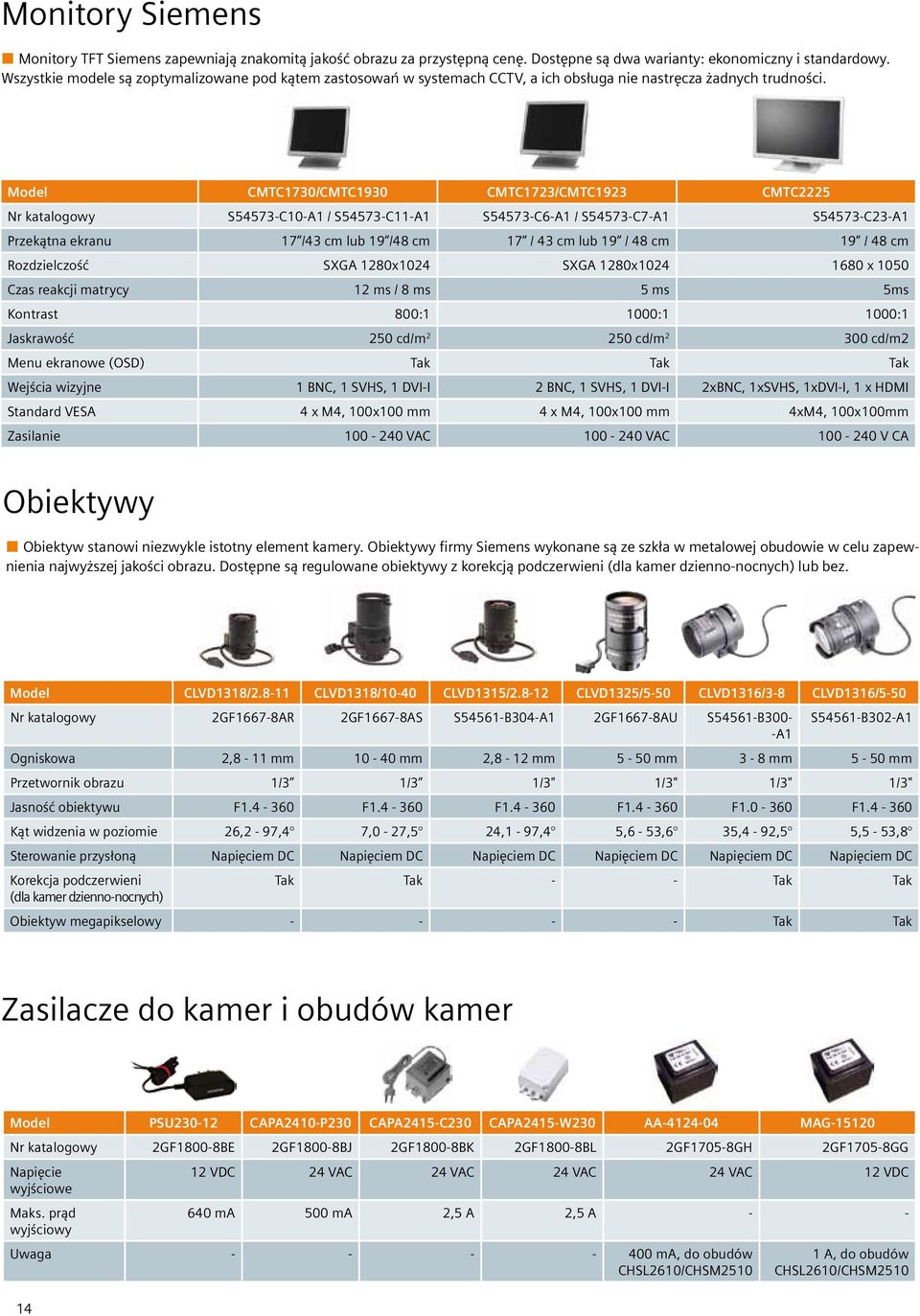

14 Monitory Siemens Monitory TFT Siemens zapewniają znakomitą jakość obrazu za przystępną cenę. Dostępne są dwa warianty: ekonomiczny i standardowy. Wszystkie modele są zoptymalizowane pod kątem zastosowań w systemach CCTV, a ich obsługa nie nastręcza żadnych trudności. Model CMTC1730/CMTC1930 CMTC1723/CMTC1923 CMTC2225 Nr katalogowy S54573-C10-A1 / S54573-C11-A1 S54573-C6-A1 / S54573-C7-A1 S54573-C23-A1 Przekątna ekranu 17 /43 cm lub 19 /48 cm 17 / 43 cm lub 19 / 48 cm 19 / 48 cm Rozdzielczość SXGA 1280x1024 SXGA 1280x x 1050 Czas reakcji matrycy 12 ms / 8 ms 5 ms 5ms Kontrast 800:1 1000:1 1000:1 Jaskrawość 250 cd/m cd/m cd/m2 Menu ekranowe (OSD) Tak Tak Tak Wejścia wizyjne 1 BNC, 1 SVHS, 1 DVI-I 2 BNC, 1 SVHS, 1 DVI-I 2xBNC, 1xSVHS, 1xDVI-I, 1 x HDMI Standard VESA 4 x M4, 100x100 mm 4 x M4, 100x100 mm 4xM4, 100x100mm Zasilanie VAC VAC V CA Obiektywy Obiektyw stanowi niezwykle istotny element kamery. Obiektywy firmy Siemens wykonane są ze szkła w metalowej obudowie w celu zapewnienia najwyższej jakości obrazu. Dostępne są regulowane obiektywy z korekcją podczerwieni (dla kamer dzienno-nocnych) lub bez. Model CLVD1318/ CLVD1318/10-40 CLVD1315/ CLVD1325/5-50 CLVD1316/3-8 CLVD1316/5-50 Nr katalogowy 2GF1667-8AR 2GF1667-8AS S54561-B304-A1 2GF1667-8AU S54561-B300- S54561-B302-A1 -A1 Ogniskowa 2,8-11 mm mm 2,8-12 mm 5-50 mm 3-8 mm 5-50 mm Przetwornik obrazu 1/3 1/3 1/3" 1/3" 1/3" 1/3" Jasność obiektywu F F F F F F Kąt widzenia w poziomie 26,2-97,4 7,0-27,5 24,1-97,4 5,6-53,6 35,4-92,5 5,5-53,8 Sterowanie przysłoną Napięciem DC Napięciem DC Napięciem DC Napięciem DC Napięciem DC Napięciem DC Korekcja podczerwieni Tak Tak - - Tak Tak (dla kamer dzienno-nocnych) Obiektyw megapikselowy Tak Tak Zasilacze do kamer i obudów kamer Model PSU CAPA2410-P230 CAPA2415-C230 CAPA2415-W230 AA MAG Nr katalogowy 2GF1800-8BE 2GF1800-8BJ 2GF1800-8BK 2GF1800-8BL 2GF1705-8GH 2GF1705-8GG Napięcie 12 VDC 24 VAC 24 VAC 24 VAC 24 VAC 12 VDC wyjściowe Maks. prąd wyjściowy 640 ma 500 ma 2,5 A 2,5 A - - Uwaga ma, do obudów CHSL2610/CHSM A, do obudów CHSL2610/CHSM2510

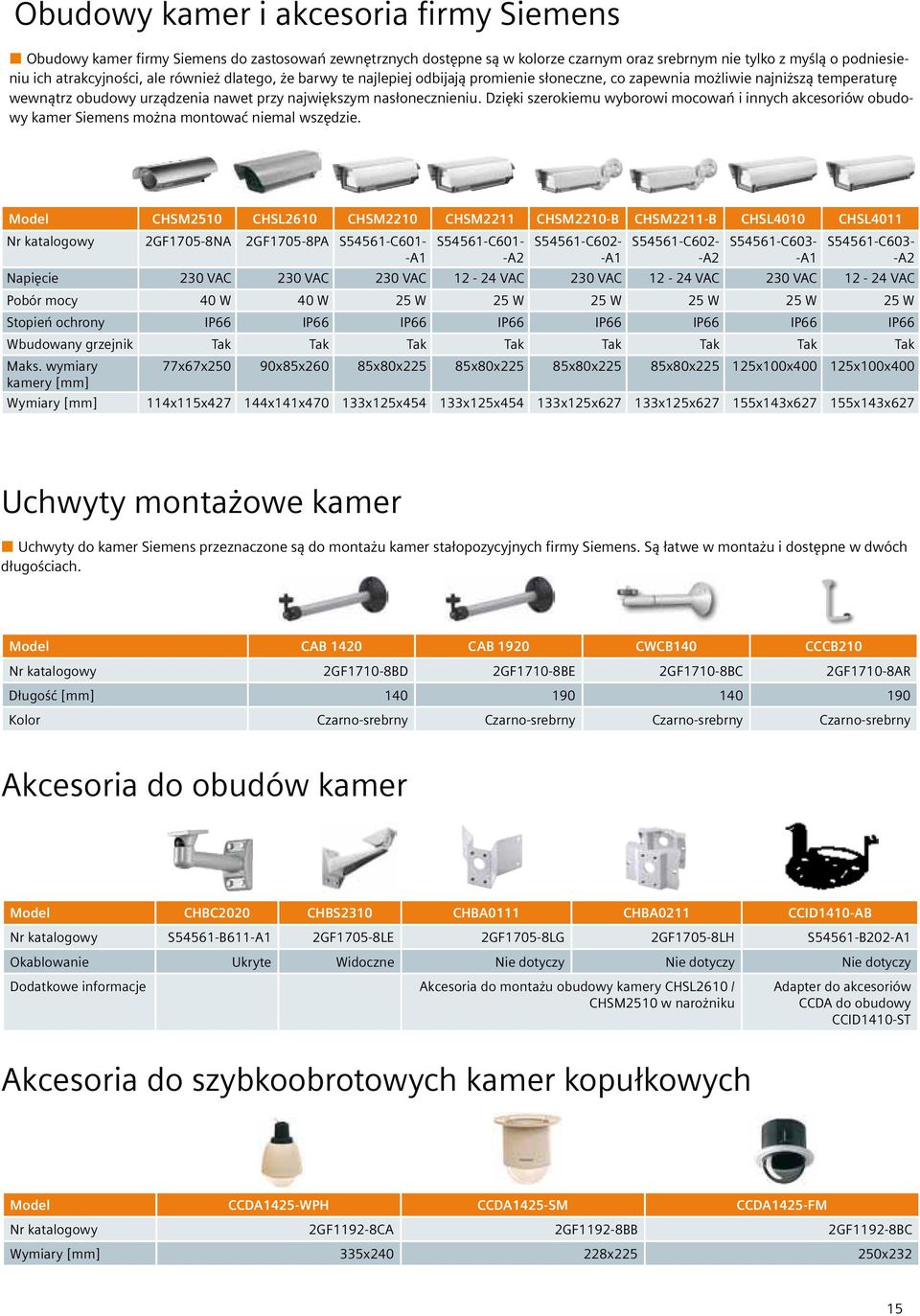

15 Obudowy kamer i akcesoria firmy Siemens Obudowy kamer firmy Siemens do zastosowań zewnętrznych dostępne są w kolorze czarnym oraz srebrnym nie tylko z myślą o podniesieniu ich atrakcyjności, ale również dlatego, że barwy te najlepiej odbijają promienie słoneczne, co zapewnia możliwie najniższą temperaturę wewnątrz obudowy urządzenia nawet przy największym nasłonecznieniu. Dzięki szerokiemu wyborowi mocowań i innych akcesoriów obudowy kamer Siemens można montować niemal wszędzie. Model CHSM2510 CHSL2610 CHSM2210 CHSM2211 CHSM2210-B CHSM2211-B CHSL4010 CHSL4011 Nr katalogowy 2GF1705-8NA 2GF1705-8PA S54561-C601- -A1 S54561-C601- -A2 S54561-C602- -A1 S54561-C602- -A2 S54561-C603- -A1 S54561-C603- -A2 Napięcie 230 VAC 230 VAC 230 VAC VAC 230 VAC VAC 230 VAC VAC Pobór mocy 40 W 40 W 25 W 25 W 25 W 25 W 25 W 25 W Stopień ochrony IP66 IP66 IP66 IP66 IP66 IP66 IP66 IP66 Wbudowany grzejnik Tak Tak Tak Tak Tak Tak Tak Tak Maks. wymiary 77x67x250 90x85x260 85x80x225 85x80x225 85x80x225 85x80x x100x x100x400 kamery [mm] Wymiary [mm] 114x115x x141x x125x x125x x125x x125x x143x x143x627 Uchwyty montażowe kamer Uchwyty do kamer Siemens przeznaczone są do montażu kamer stałopozycyjnych firmy Siemens. Są łatwe w montażu i dostępne w dwóch długościach. Model CAB 1420 CAB 1920 CWCB140 CCCB210 Nr katalogowy 2GF1710-8BD 2GF1710-8BE 2GF1710-8BC 2GF1710-8AR Długość [mm] Kolor Czarno-srebrny Czarno-srebrny Czarno-srebrny Czarno-srebrny Akcesoria do obudów kamer Model CHBC2020 CHBS2310 CHBA0111 CHBA0211 CCID1410-AB Nr katalogowy S54561-B611-A1 2GF1705-8LE 2GF1705-8LG 2GF1705-8LH S54561-B202-A1 Okablowanie Ukryte Widoczne Nie dotyczy Nie dotyczy Nie dotyczy Dodatkowe informacje Akcesoria do montażu obudowy kamery CHSL2610 / CHSM2510 w narożniku Adapter do akcesoriów CCDA do obudowy CCID1410-ST Akcesoria do szybkoobrotowych kamer kopułkowych Model CCDA1425-WPH CCDA1425-SM CCDA1425-FM Nr katalogowy 2GF1192-8CA 2GF1192-8BB 2GF1192-8BC Wymiary [mm] 335x x x232 15

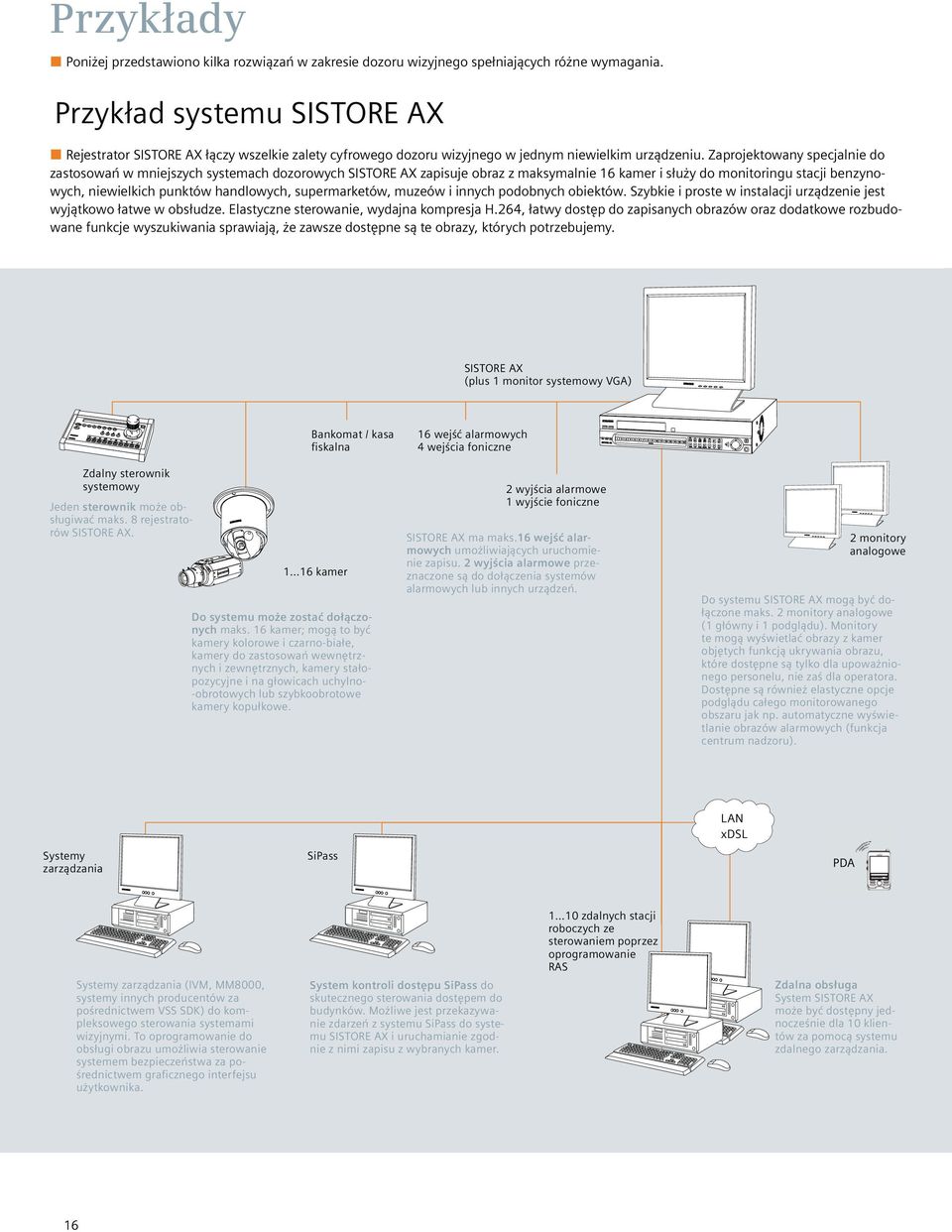

16 Power Network Backup SISTORE AX COMPACT DISC RECORDABLE / REWRITABLE Camera PTZ Search RW Previous Play/Pause Next FF Pos Zoom Przykłady Poniżej przedstawiono kilka rozwiązań w zakresie dozoru wizyjnego spełniających różne wymagania. Przykład systemu SISTORE AX Rejestrator SISTORE AX łączy wszelkie zalety cyfrowego dozoru wizyjnego w jednym niewielkim urządzeniu. Zaprojektowany specjalnie do zastosowań w mniejszych systemach dozorowych SISTORE AX zapisuje obraz z maksymalnie 16 kamer i służy do monitoringu stacji benzynowych, niewielkich punktów handlowych, supermarketów, muzeów i innych podobnych obiektów. Szybkie i proste w instalacji urządzenie jest wyjątkowo łatwe w obsłudze. Elastyczne sterowanie, wydajna kompresja H.264, łatwy dostęp do zapisanych obrazów oraz dodatkowe rozbudowane funkcje wyszukiwania sprawiają, że zawsze dostępne są te obrazy, których potrzebujemy. SISTORE AX (plus 1 monitor systemowy VGA) Bankomat / kasa fiskalna 16 wejść alarmowych 4 wejścia foniczne Zdalny sterownik systemowy Jeden sterownik może obsługiwać maks. 8 rejestratorów SISTORE AX kamer Do systemu może zostać dołączonych maks. 16 kamer; mogą to być kamery kolorowe i czarno-białe, kamery do zastosowań wewnętrznych i zewnętrznych, kamery stałopozycyjne i na głowicach uchylno- -obrotowych lub szybkoobrotowe kamery kopułkowe. 2 wyjścia alarmowe 1 wyjście foniczne SISTORE AX ma maks.16 wejść alarmowych umożliwiających uruchomienie zapisu. 2 wyjścia alarmowe przeznaczone są do dołączenia systemów alarmowych lub innych urządzeń. 2 monitory analogowe Do systemu SISTORE AX mogą być dołączone maks. 2 monitory analogowe (1 główny i 1 podglądu). Monitory te mogą wyświetlać obrazy z kamer objętych funkcją ukrywania obrazu, które dostępne są tylko dla upoważnionego personelu, nie zaś dla operatora. Dostępne są również elastyczne opcje podglądu całego monitorowanego obszaru jak np. automatyczne wyświetlanie obrazów alarmowych (funkcja centrum nadzoru). Systemy zarządzania SiPass LAN xdsl PDA Systemy zarządzania (IVM, MM8000, systemy innych producentów za pośrednictwem VSS SDK) do kompleksowego sterowania systemami wizyjnymi. To oprogramowanie do obsługi obrazu umożliwia sterowanie systemem bezpieczeństwa za pośrednictwem graficznego interfejsu użytkownika. System kontroli dostępu SiPass do skutecznego sterowania dostępem do budynków. Możliwe jest przekazywanie zdarzeń z systemu SiPass do systemu SISTORE AX i uruchamianie zgodnie z nimi zapisu z wybranych kamer zdalnych stacji roboczych ze sterowaniem poprzez oprogramowanie RAS Zdalna obsługa System SISTORE AX może być dostępny jednocześnie dla 10 klientów za pomocą systemu zdalnego zarządzania. 16

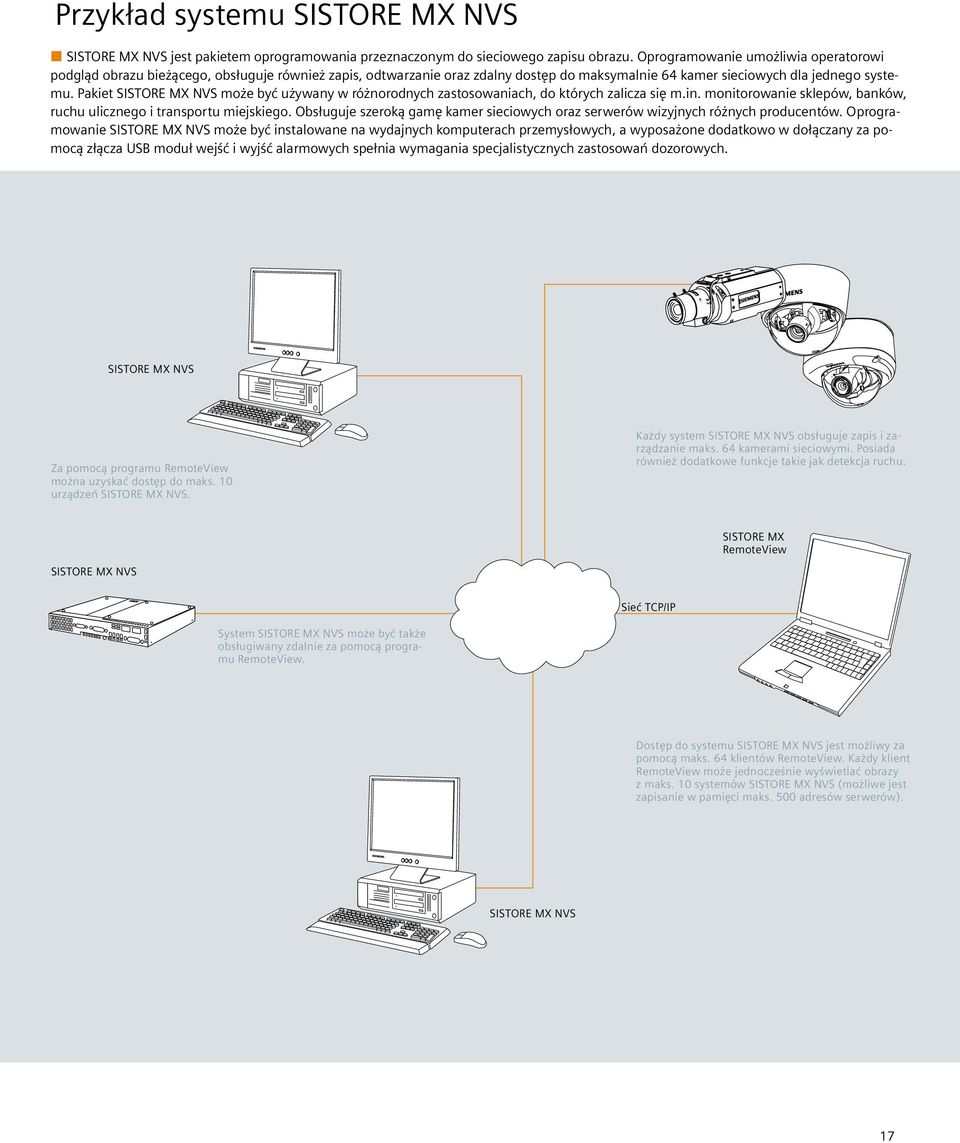

17 Przykład systemu SISTORE MX NVS SISTORE MX NVS jest pakietem oprogramowania przeznaczonym do sieciowego zapisu obrazu. Oprogramowanie umożliwia operatorowi podgląd obrazu bieżącego, obsługuje również zapis, odtwarzanie oraz zdalny dostęp do maksymalnie 64 kamer sieciowych dla jednego systemu. Pakiet SISTORE MX NVS może być używany w różnorodnych zastosowaniach, do których zalicza się m.in. monitorowanie sklepów, banków, ruchu ulicznego i transportu miejskiego. Obsługuje szeroką gamę kamer sieciowych oraz serwerów wizyjnych różnych producentów. Oprogramowanie SISTORE MX NVS może być instalowane na wydajnych komputerach przemysłowych, a wyposażone dodatkowo w dołączany za pomocą złącza USB moduł wejść i wyjść alarmowych spełnia wymagania specjalistycznych zastosowań dozorowych. SISTORE MX NVS Za pomocą programu RemoteView można uzyskać dostęp do maks. 10 urządzeń SISTORE MX NVS. Każdy system SISTORE MX NVS obsługuje zapis i zarządzanie maks. 64 kamerami sieciowymi. Posiada również dodatkowe funkcje takie jak detekcja ruchu. SISTORE MX RemoteView SISTORE MX NVS Sieć TCP/IP System SISTORE MX NVS może być także obsługiwany zdalnie za pomocą programu RemoteView. Dostęp do systemu SISTORE MX NVS jest możliwy za pomocą maks. 64 klientów RemoteView. Każdy klient RemoteView może jednocześnie wyświetlać obrazy z maks. 10 systemów SISTORE MX NVS (możliwe jest zapisanie w pamięci maks. 500 adresów serwerów). SISTORE MX NVS 17

18 SISTORE MX Power Error Camera Recording Harddisk SISTORE MX SISTORE MX Power Error Camera Recording Harddisk Power Error Camera Recording Harddisk Przykład systemu SISTORE MX 3G SISTORE MX to hybrydowy system dozoru wizyjnego umożliwiający jednoczesny zapis obrazu z kamer sieciowych oraz kamer analogowych. Wielofunkcyjna konstrukcja umożliwia wykorzystywanie go w całym szeregu zastosowań, np. w bankach i innych instytucjach finansowych, zakładach przemysłowych, centrach handlowych, sklepach, transporcie publicznym czy portach morskich. Wszechstronne możliwości połączeń systemu SISTORE MX 3G zapewniają łatwość integracji z innymi systemami bezpieczeństwa bądź systemami zarządzania budynkiem. SISTORE MX 3G (plus 2 DVI) monitory LCD Bankomat Do systemu można dołączyć maks. 32 kamery analogowe; mogą to być kamery kolorowe i czarno-białe, do zast. wewnętrznych i zewnętrznych, PTZ, stałopozycyjne bądź kopułkowe szybkoobrotowe. 32 wejścia alarmowe 8 wejść cyfrowych 16 wejść fonicznych 16 wyjść alarmowych System SISTORE MX posiada 32 wejścia alarmowe umożliwiające uruchomienie zapisu lub regulację jego gęstości. 8 wejść cyfrowych pracuje jako wejścia specjalne, np. awaria zasilania rezerwowego (UPS), rozpoczęcie / zatrzymanie zapisu itp. 16 wyjść alarmowych przeznaczonych jest do dołączenia systemów alarmowych, włączania oświetlenia lub uruchomienia emisji zapisanego komunikatu przez głośnik. Możliwy jest również zapis dźwięku z jednego kanału fonicznego przypisanego do określonej kamery. Wejściowy sygnał alarmowy może pochodzić również z systemu sygnalizacji włamania firmy Siemens. Do systemu SISTORE MX mogą być dołączone maks. 4 monitory LCD. Monitory te mogą wyświetlać standardowe obrazy z kamer lub być objęte funkcją ukrywania obrazu. Dostępne są również elastyczne opcje podglądu całego monitorowanego obszaru jak np. automatyczne wyświetlanie obrazów alarmowych lub przełączanie pomiędzy monitorami RemoteView SISTORE MX IPVR to system zapisu i monitorowania pracujący w sieci IP. Zapewnia niezawodny lokalny zapis obrazu z kamer sieciowych z elastycznym zdalnym monitorowaniem za pośrednictwem sieci LAN lub linii ISDN. SISTORE MX 3G IP-VR (wysoka rozdzielczość) / (niska rozdzielczość) Sieciowe kamery kopułkowe Kamery sieciowe System kontroli dostępu SiPass System SISTORE MX może współpracować z systemem kontroli dostępu SiPass. Zdarzenia zarejestrowane przez SISTORE MX (np. sygnalizacja na wejściach i wyjściach alarmowych, zapis, detekcja ruchu itp.) mogą być szybko i łatwo wyszukiwane z poziomu oprogramowania SiPass. Kamera megapikselowa LAN / PSTN DSL / ISDN Zdalna obsługa (RemoteView) System SISTORE MX może być dostępny na zdalnych komputerach jednocześnie dla 64 użytkowników. Każdy klient RemoteView może jednocześnie wyświetlać obrazy z maks. 10 rejestratorów SISTORE MX. Funkcja patrolowania trasy polega na automatycznym sekwencyjnym łączeniu z wieloma rejestratormi SISTORE MX. SISTORE MX (wcześniejsze wersje, np. MX Pro lub MX DTC / 2G) 18

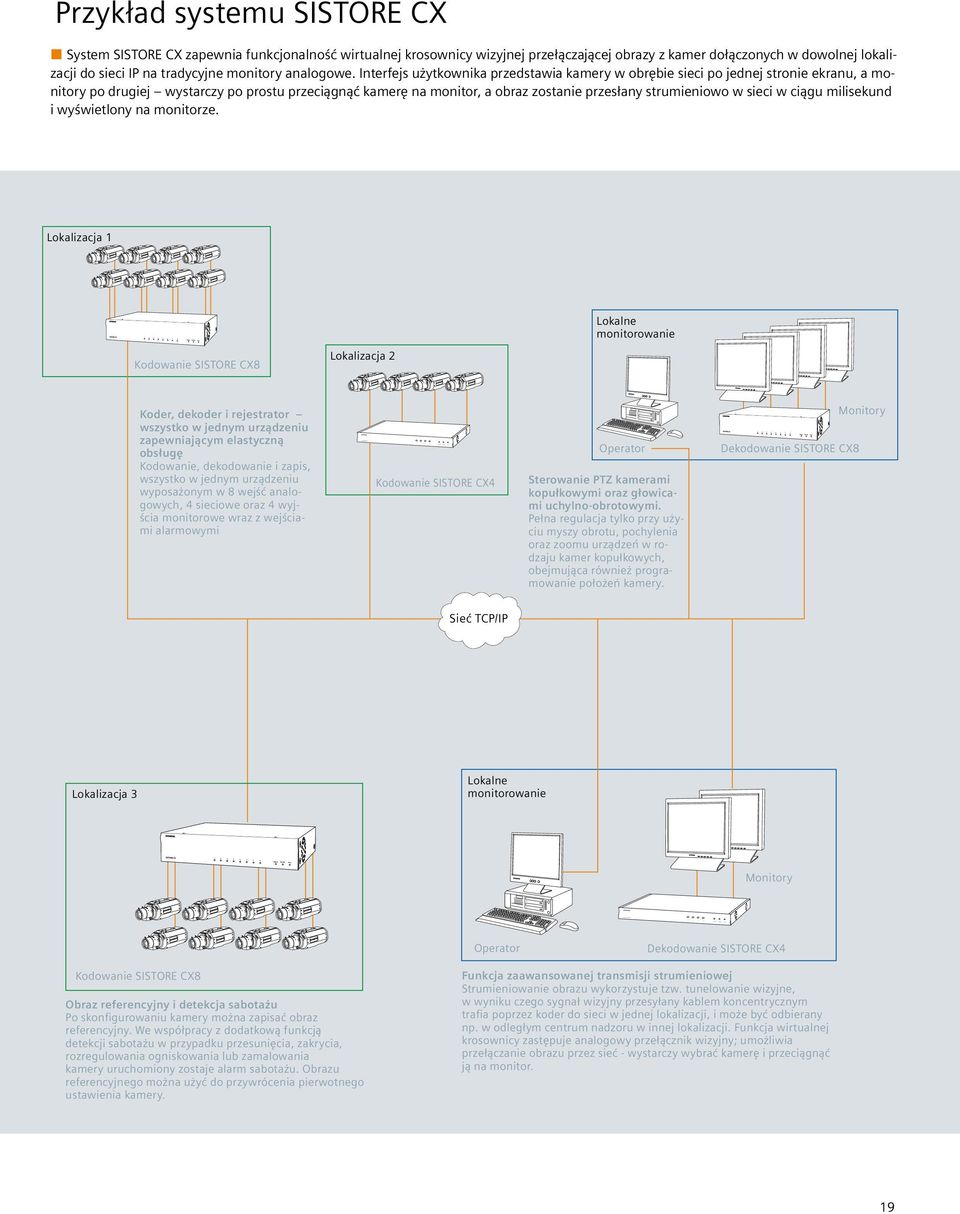

19 Przykład systemu SISTORE CX System SISTORE CX zapewnia funkcjonalność wirtualnej krosownicy wizyjnej przełączającej obrazy z kamer dołączonych w dowolnej lokalizacji do sieci IP na tradycyjne monitory analogowe. Interfejs użytkownika przedstawia kamery w obrębie sieci po jednej stronie ekranu, a monitory po drugiej wystarczy po prostu przeciągnąć kamerę na monitor, a obraz zostanie przesłany strumieniowo w sieci w ciągu milisekund i wyświetlony na monitorze. Lokalizacja 1 Lokalne monitorowanie Kodowanie SISTORE CX8 Lokalizacja 2 Koder, dekoder i rejestrator wszystko w jednym urządzeniu zapewniającym elastyczną obsługę Kodowanie, dekodowanie i zapis, wszystko w jednym urządzeniu wyposażonym w 8 wejść analogowych, 4 sieciowe oraz 4 wyjścia monitorowe wraz z wejściami alarmowymi SISTORE CX Xdlkad Xdlkad Power Kodowanie SISTORE CX4 Operator Sterowanie PTZ kamerami kopułkowymi oraz głowicami uchylno-obrotowymi. Pełna regulacja tylko przy użyciu myszy obrotu, pochylenia oraz zoomu urządzeń w rodzaju kamer kopułkowych, obejmująca również programowanie położeń kamery. Dekodowanie SISTORE CX8 Monitory Sieć TCP/IP Lokalizacja 3 Lokalne monitorowanie Monitory SISTORE CX Xdlkad Xdlkad Power Operator Dekodowanie SISTORE CX4 Kodowanie SISTORE CX8 Obraz referencyjny i detekcja sabotażu Po skonfigurowaniu kamery można zapisać obraz referencyjny. We współpracy z dodatkową funkcją detekcji sabotażu w przypadku przesunięcia, zakrycia, rozregulowania ogniskowania lub zamalowania kamery uruchomiony zostaje alarm sabotażu. Obrazu referencyjnego można użyć do przywrócenia pierwotnego ustawienia kamery. Funkcja zaawansowanej transmisji strumieniowej Strumieniowanie obrazu wykorzystuje tzw. tunelowanie wizyjne, w wyniku czego sygnał wizyjny przesyłany kablem koncentrycznym trafia poprzez koder do sieci w jednej lokalizacji, i może być odbierany np. w odległym centrum nadzoru w innej lokalizacji. Funkcja wirtualnej krosownicy zastępuje analogowy przełącznik wizyjny; umożliwia przełączanie obrazu przez sieć - wystarczy wybrać kamerę i przeciągnąć ją na monitor. 19
