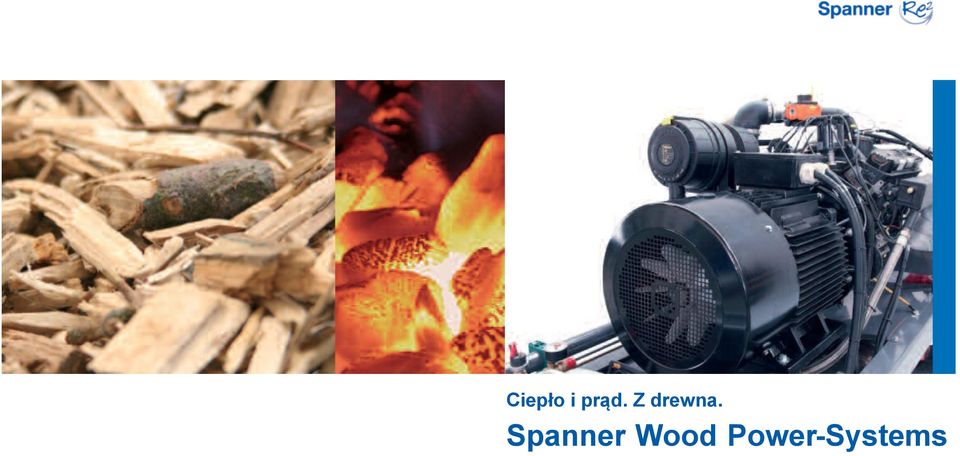

1 Ciepło i prąd. Z drewna. Spanner Wood Power-Systems

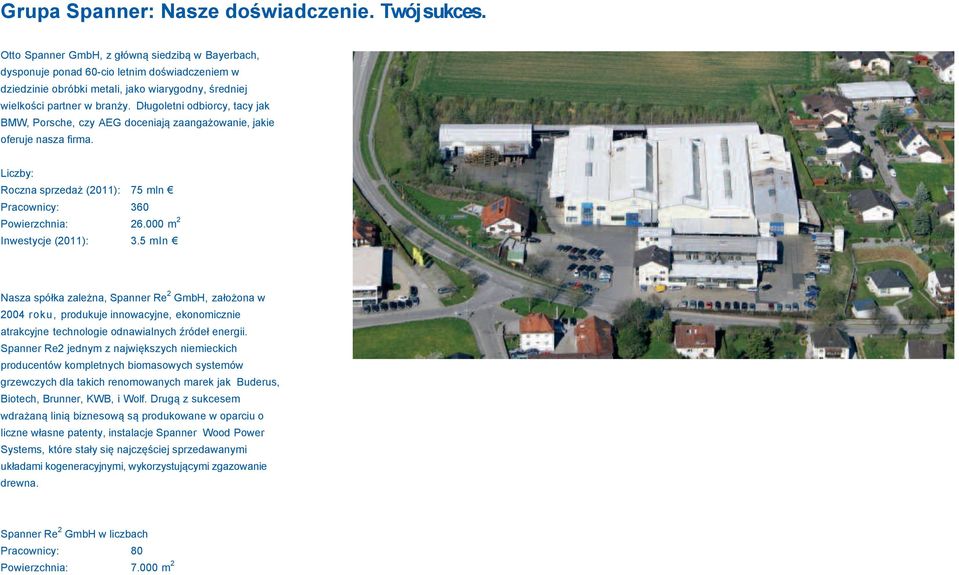

2 Grupa Spanner: Nasze doświadczenie. Twój sukces. Otto Spanner GmbH, z główną siedzibą w Bayerbach, dysponuje ponad 60-cio letnim doświadczeniem w dziedzinie obróbki metali, jako wiarygodny, średniej wielkości partner w branży. Długoletni odbiorcy, tacy jak BMW, Porsche, czy AEG doceniają zaangażowanie, jakie oferuje nasza firma. Liczby: Roczna sprzedaż (2011): 75 mln Pracownicy: 360 Powierzchnia: m 2 Inwestycje (2011): 3.5 mln Nasza spółka zależna, Spanner Re 2 GmbH, założona w 2004 roku, produkuje innowacyjne, ekonomicznie atrakcyjne technologie odnawialnych źródeł energii. Spanner Re2 jednym z największych niemieckich producentów kompletnych biomasowych systemów grzewczych dla takich renomowanych marek jak Buderus, Biotech, Brunner, KWB, i Wolf. Drugą z sukcesem wdrażaną linią biznesową są produkowane w oparciu o liczne własne patenty, instalacje Spanner Wood Power Systems, które stały się najczęściej sprzedawanymi układami kogeneracyjnymi, wykorzystującymi zgazowanie drewna. Spanner Re 2 GmbH w liczbach Pracownicy: 80 Powierzchnia: m 2

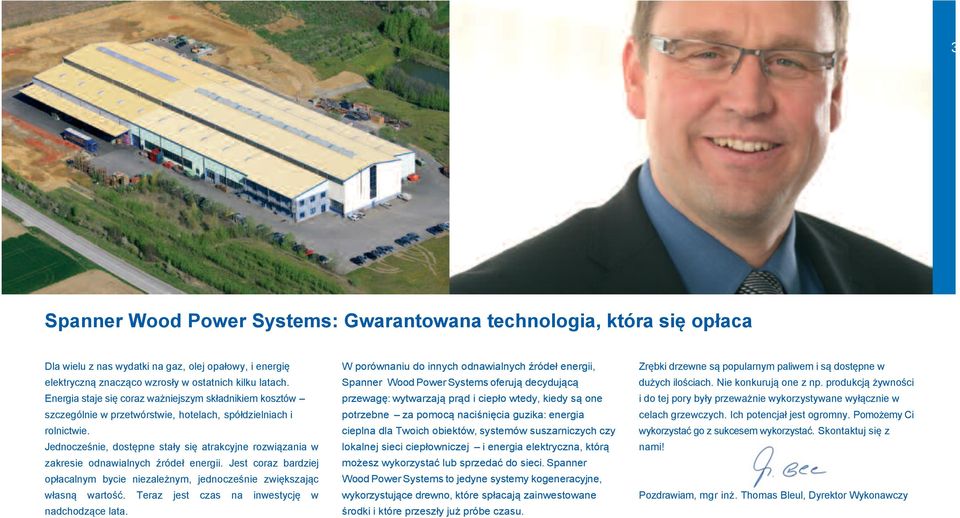

3 3 Spanner Wood Power Systems: Gwarantowana technologia, która się opłaca Dla wielu z nas wydatki na gaz, olej opałowy, i energię elektryczną znacząco wzrosły w ostatnich kilku latach. Energia staje się coraz ważniejszym składnikiem kosztów szczególnie w przetwórstwie, hotelach, spółdzielniach i rolnictwie. Jednocześnie, dostępne stały się atrakcyjne rozwiązania w zakresie odnawialnych źródeł energii. Jest coraz bardziej opłacalnym bycie niezależnym, jednocześnie zwiększając własną wartość. Teraz jest czas na inwestycję w nadchodzące lata. W porównaniu do innych odnawialnych źródeł energii, Spanner Wood Power Systems oferują decydującą przewagę: wytwarzają prąd i ciepło wtedy, kiedy są one potrzebne za pomocą naciśnięcia guzika: energia cieplna dla Twoich obiektów, systemów suszarniczych czy lokalnej sieci ciepłowniczej i energia elektryczna, którą możesz wykorzystać lub sprzedać do sieci. Spanner Wood Power Systems to jedyne systemy kogeneracyjne, wykorzystujące drewno, które spłacają zainwestowane środki i które przeszły już próbe czasu. Zrębki drzewne są popularnym paliwem i są dostępne w dużych ilościach. Nie konkurują one z np. produkcją żywności i do tej pory były przeważnie wykorzystywane wyłącznie w celach grzewczych. Ich potencjał jest ogromny. Pomożemy Ci wykorzystać go z sukcesem wykorzystać. Skontaktuj się z nami! Pozdrawiam, mgr inż. Thomas Bleul, Dyrektor Wykonawczy

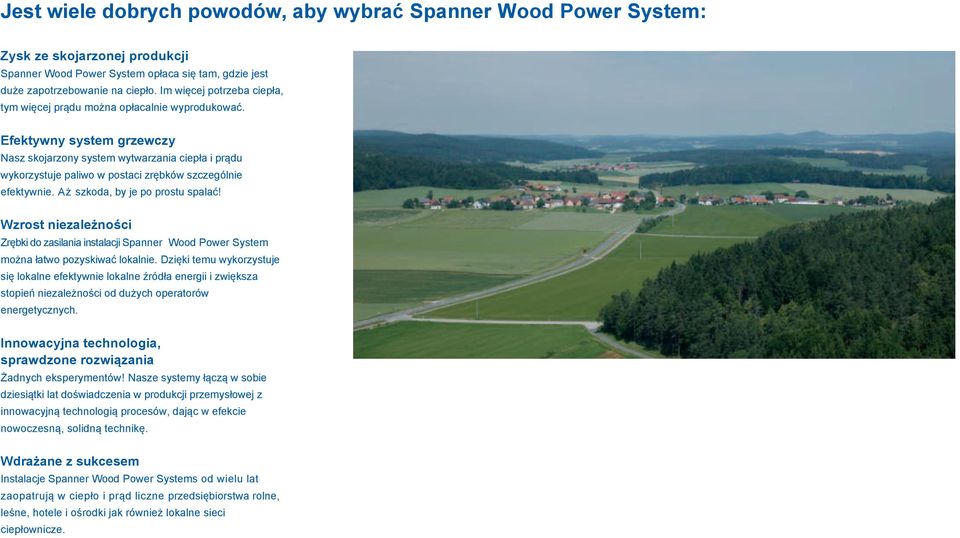

4 Jest wiele dobrych powodów, aby wybrać Spanner Wood Power System: Zysk ze skojarzonej produkcji Spanner Wood Power System opłaca się tam, gdzie jest duże zapotrzebowanie na ciepło. Im więcej potrzeba ciepła, tym więcej prądu można opłacalnie wyprodukować. Efektywny system grzewczy Nasz skojarzony system wytwarzania ciepła i prądu wykorzystuje paliwo w postaci zrębków szczególnie efektywnie. Aż szkoda, by je po prostu spalać! Wzrost niezależności Zrębki do zasilania instalacji Spanner Wood Power System można łatwo pozyskiwać lokalnie. Dzięki temu wykorzystuje się lokalne efektywnie lokalne źródła energii i zwiększa stopień niezależności od dużych operatorów energetycznych. Innowacyjna technologia, sprawdzone rozwiązania Żadnych eksperymentów! Nasze systemy łączą w sobie dziesiątki lat doświadczenia w produkcji przemysłowej z innowacyjną technologią procesów, dając w efekcie nowoczesną, solidną technikę. Wdrażane z sukcesem Instalacje Spanner Wood Power Systems od wielu lat zaopatrują w ciepło i prąd liczne przedsiębiorstwa rolne, leśne, hotele i ośrodki jak również lokalne sieci ciepłownicze.

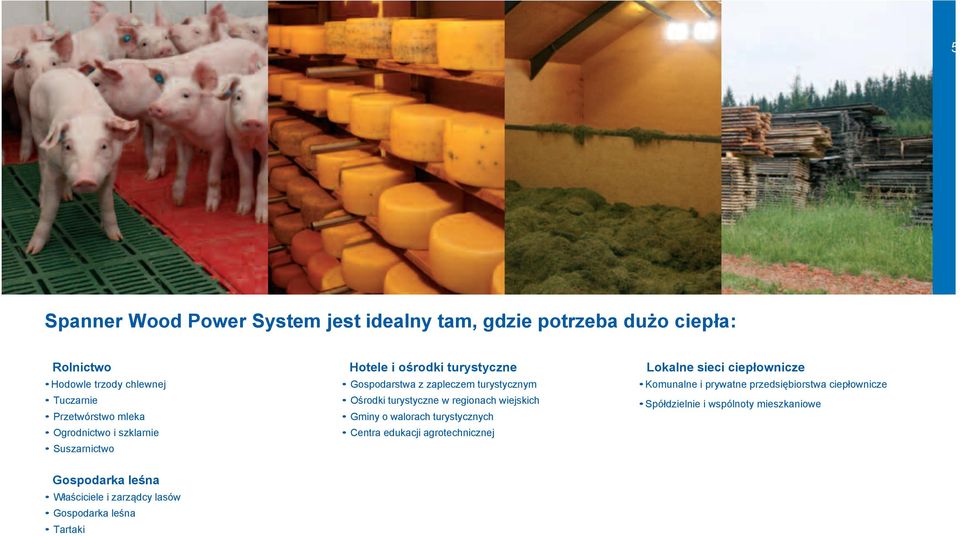

5 5 Spanner Wood Power System jest idealny tam, gdzie potrzeba dużo ciepła: Rolnictwo Hodowle trzody chlewnej Tuczarnie Przetwórstwo mleka Ogrodnictwo i szklarnie Suszarnictwo Hotele i ośrodki turystyczne Gospodarstwa z zapleczem turystycznym Ośrodki turystyczne w regionach wiejskich Gminy o walorach turystycznych Centra edukacji agrotechnicznej Lokalne sieci ciepłownicze Komunalne i prywatne przedsiębiorstwa ciepłownicze Spółdzielnie i wspólnoty mieszkaniowe Gospodarka leśna Właściciele i zarządcy lasów Gospodarka leśna Tartaki

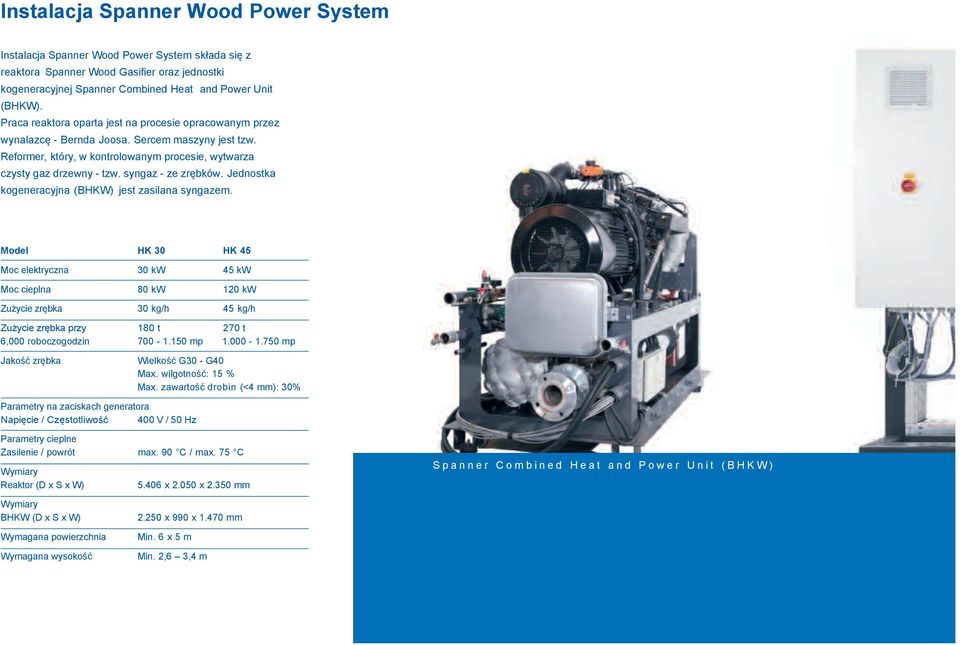

6 Instalacja Spanner Wood Power System Instalacja Spanner Wood Power System składa się z reaktora Spanner Wood Gasifier oraz jednostki kogeneracyjnej Spanner Combined Heat and Power Unit (BHKW). Praca reaktora oparta jest na procesie opracowanym przez wynalazcę - Bernda Joosa. Sercem maszyny jest tzw. Reformer, który, w kontrolowanym procesie, wytwarza czysty gaz drzewny - tzw. syngaz - ze zrębków. Jednostka kogeneracyjna (BHKW) jest zasilana syngazem. Model HK 30 HK 45 Moc elektryczna 30 kw 45 kw Moc cieplna 80 kw 120 kw Zużycie zrębka 30 kg/h 45 kg/h Zużycie zrębka przy 180 t 270 t 6,000 roboczogodzin mp mp Jakość zrębka Wielkość G30 - G40 Max. wilgotność: 15 % Max. zawartość drobin (<4 mm): 30% Parametry na zaciskach generatora Napięcie / Częstotliwość 400 V / 50 Hz Parametry cieplne Zasilenie / powrót max. 90 C / max. 75 C Wymiary Reaktor (D x S x W) x x mm S p a n n e r C o m b i n e d H e a t a n d P o w e r U n i t ( B H K W ) Wymiary BHKW (D x S x W) Wymagana powierzchnia Wymagana wysokość x 990 x mm Min. 6 x 5 m Min. 2,6 3,4 m

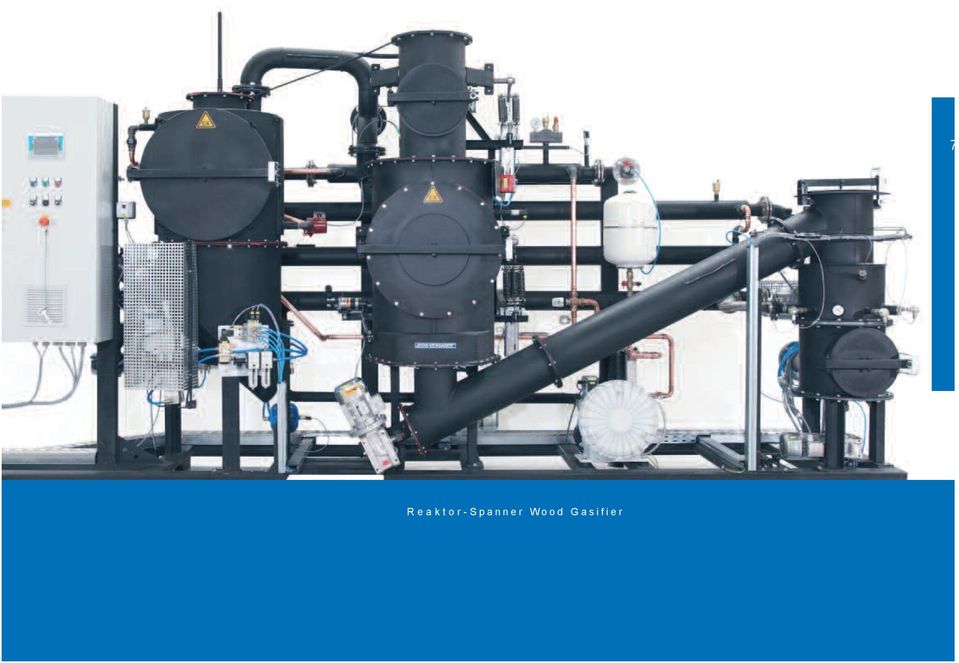

7 R e a k t o r - S p a n n e r W o o d G a s i f i e r 7

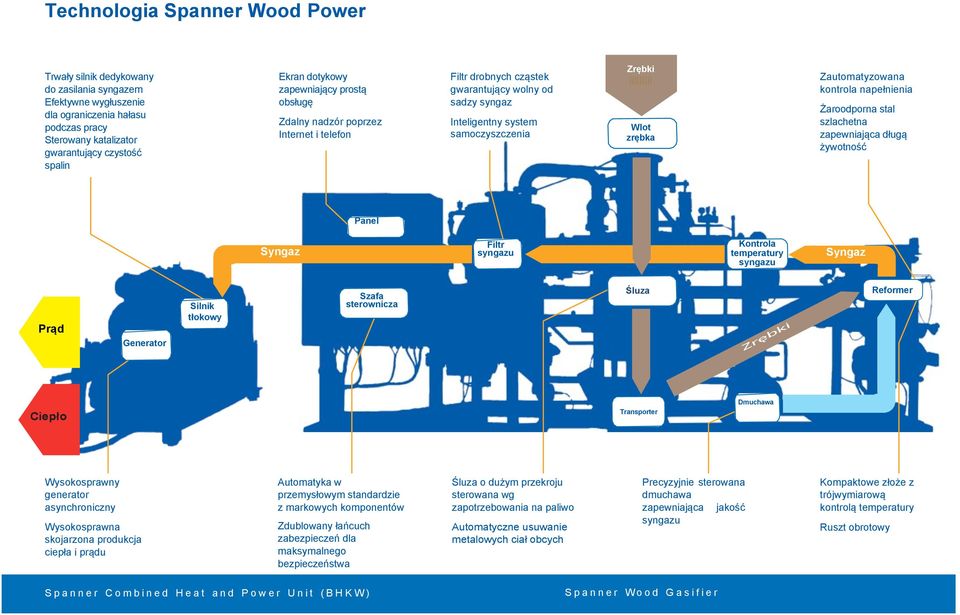

8 Technologia Spanner Wood Power Trwały silnik dedykowany do zasilania syngazem Efektywne wygłuszenie dla ograniczenia hałasu podczas pracy Sterowany katalizator gwarantujący czystość spalin Ekran dotykowy zapewniający prostą obsługę Zdalny nadzór poprzez Internet i telefon Filtr drobnych cząstek gwarantujący wolny od sadzy syngaz Inteligentny system samoczyszczenia Zrębki schnitzel Hackschnitzel Wlot zrębka Einlass Zautomatyzowana kontrola napełnienia Żaroodporna stal szlachetna zapewniająca długą żywotność Bedienfeld Panel Syngaz Kontrola Holzgastemperatury Temperierung syngazu Holzgas- Filtr syngazu Filter Syngaz Prąd Generator Holzgas- Silnik tłokowy Szafa sterownicza Śluza Hackschnitzel Schleuse Reformer Ciepło Transporter schnecke Dmuchawa Gebläse Wysokosprawny generator asynchroniczny Wysokosprawna skojarzona produkcja ciepła i prądu Automatyka w przemysłowym standardzie z markowych komponentów Zdublowany łańcuch zabezpieczeń dla maksymalnego bezpieczeństwa Śluza o dużym przekroju sterowana wg zapotrzebowania na paliwo Automatyczne usuwanie metalowych ciał obcych Precyzyjnie sterowana dmuchawa zapewniająca jakość syngazu Kompaktowe złoże z trójwymiarową kontrolą temperatury Ruszt obrotowy S p a n n e r C o m b i n e d H e a t a n d P o w e r U n i t ( B H K W ) S p a n n e r W o o d G a s i f i e r

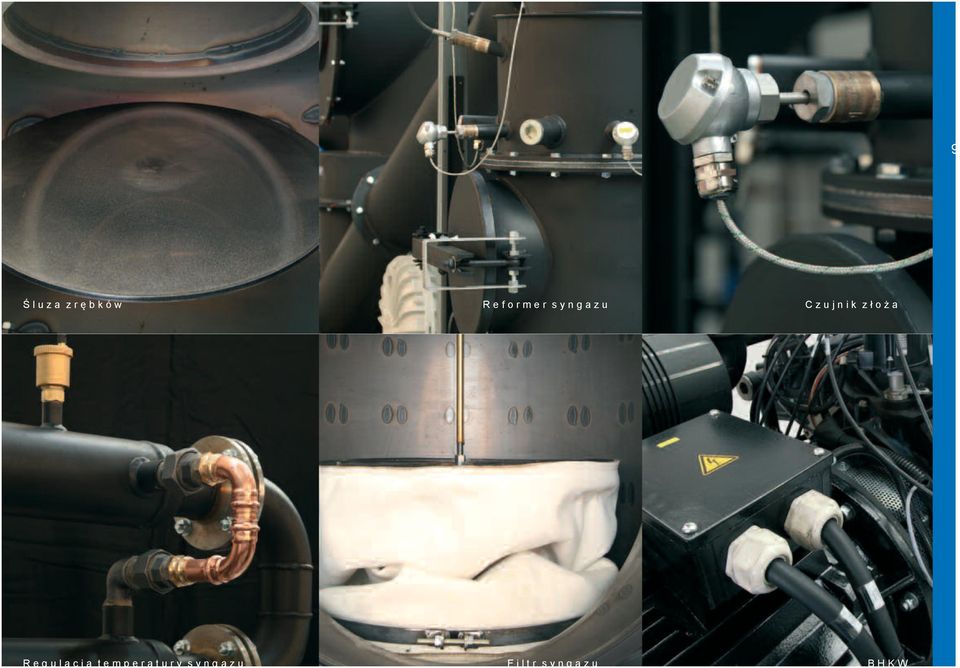

9 9 Śluza zrębków Regulacja temperatury syngazu Reformer syngazu Filtr syngazu Czujnik złoża BHKW

10 Użytkownik: Szczegóły: Lokalizacja: Produkcja wołowiny 300 bukatów i 120 cieląt Ogrzewana powierzchnia dla cieląt: 400 m 2 Region Rottal Inn, Bawaria Użytkownik: Hodowla trzody chlewnej Szczegóły: 300 macior, powierzchnia chlewni 1200 m 2 7,000 tuczników rocznie Lokalizacja: Region Landshut, Bawaria Prąd: Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE ogrzewanie domu, obór; suszenie ziarna Prąd: Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE ogrzewanie domu i chlewni, suszenie System: Spanner Wood Power System HK 30 Wydajność: 30 kwel, 80 kwt Data uruchomienia: wrzesień 2009 Roczna wydajność: 7, 500 roboczogodzin Roczne zużycie zrębków: 1,000 do 1,100 mp Źródło zrębków: handel i produkcja własna System: Spanner Wood Power System HK 30 Wydajność: 30 kwel, 80 kwt Data uruchomienia: lipiec 2011 Roczna wydajność: 8,000 roboczogodzin Roczne zużycie zrębków: 1,000 mp Źródło zrębków: handel i produkcja własna

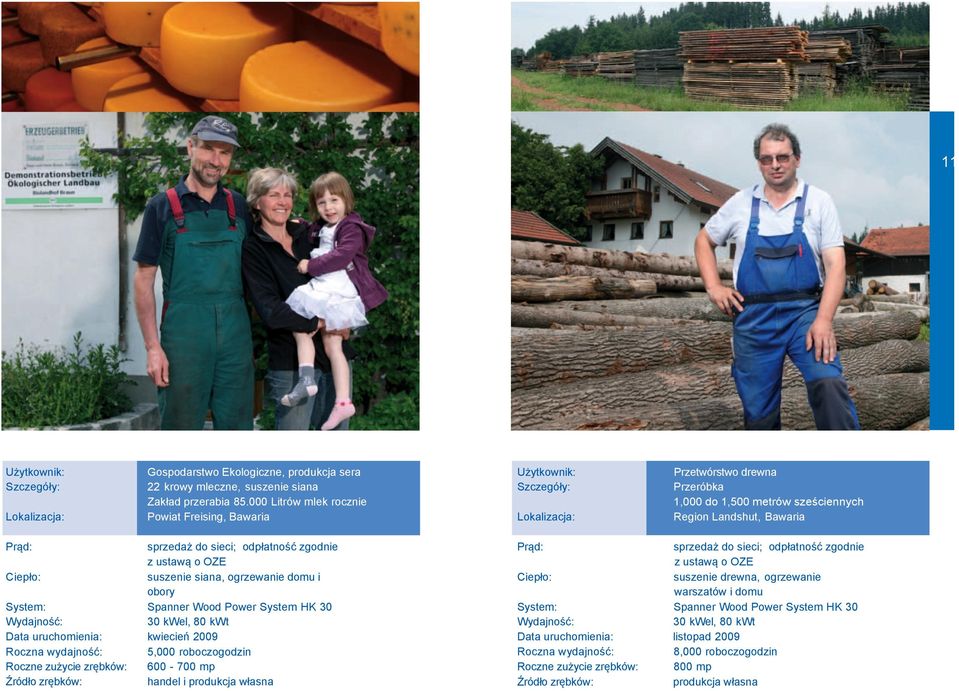

11 11 Użytkownik: Szczegóły: Lokalizacja: Gospodarstwo Ekologiczne, produkcja sera 22 krowy mleczne, suszenie siana Zakład przerabia Litrów mlek rocznie Powiat Freising, Bawaria Użytkownik: Szczegóły: Lokalizacja: Przetwórstwo drewna Przeróbka 1,000 do 1,500 metrów sześciennych Region Landshut, Bawaria Prąd: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE Ciepło: suszenie siana, ogrzewanie domu i obory System: Spanner Wood Power System HK 30 Wydajność: 30 kwel, 80 kwt Data uruchomienia: kwiecień 2009 Roczna wydajność: 5,000 roboczogodzin Roczne zużycie zrębków: mp Źródło zrębków: handel i produkcja własna Prąd: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE Ciepło: suszenie drewna, ogrzewanie warszatów i domu System: Spanner Wood Power System HK 30 Wydajność: 30 kwel, 80 kwt Data uruchomienia: listopad 2009 Roczna wydajność: 8,000 roboczogodzin Roczne zużycie zrębków: 800 mp Źródło zrębków: produkcja własna

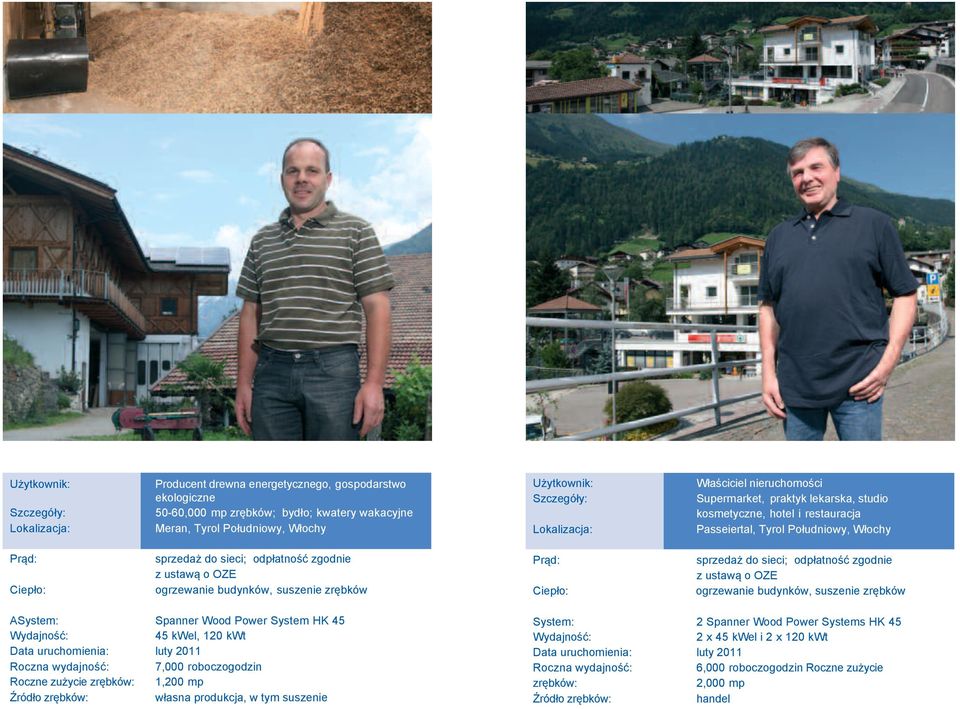

12 Producent drewna energetycznego, gospodarstwo ekologiczne 50-60,000 mp zrębków; bydło; kwatery wakacyjne Meran, Tyrol Południowy, Włochy Użytkownik: Szczegóły: Prąd: Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE ogrzewanie budynków, suszenie zrębków Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE ogrzewanie budynków, suszenie zrębków ASystem: Wydajność: Data uruchomienia: Roczna wydajność: Roczne zużycie zrębków: Źródło zrębków: Spanner Wood Power System HK kwel, 120 kwt luty ,000 roboczogodzin 1,200 mp własna produkcja, w tym suszenie System: Wydajność: Data uruchomienia: Roczna wydajność: zrębków: Źródło zrębków: 2 Spanner Wood Power Systems HK 45 2 x 45 kwel i 2 x 120 kwt luty ,000 roboczogodzin Roczne zużycie 2,000 mp handel Użytkownik: Szczegóły: Lokalizacja: Prąd: Lokalizacja: Właściciel nieruchomości Supermarket, praktyk lekarska, studio kosmetyczne, hotel i restauracja Passeiertal, Tyrol Południowy, Włochy

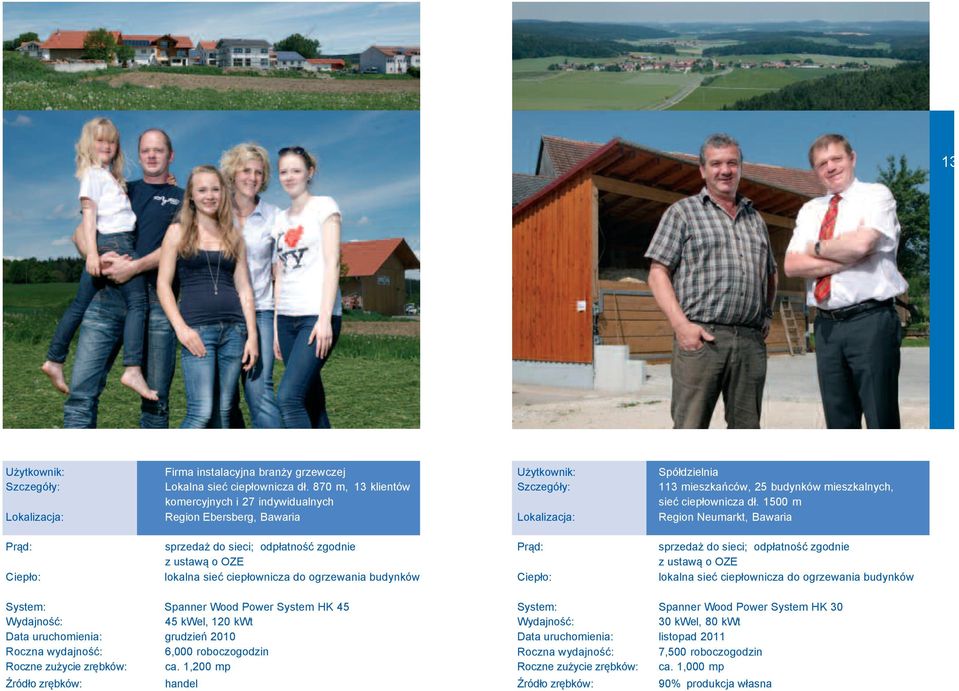

13 13 Użytkownik: Szczegóły: Lokalizacja: Firma instalacyjna branży grzewczej Lokalna sieć ciepłownicza dł. 870 m, 13 klientów komercyjnych i 27 indywidualnych Region Ebersberg, Bawaria Użytkownik: Szczegóły: Lokalizacja: Spółdzielnia 113 mieszkańców, 25 budynków mieszkalnych, sieć ciepłownicza dł m Region Neumarkt, Bawaria Prąd: Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE lokalna sieć ciepłownicza do ogrzewania budynków Prąd: Ciepło: sprzedaż do sieci; odpłatność zgodnie z ustawą o OZE lokalna sieć ciepłownicza do ogrzewania budynków System: Spanner Wood Power System HK 45 Wydajność: 45 kwel, 120 kwt Data uruchomienia: grudzień 2010 Roczna wydajność: 6,000 roboczogodzin Roczne zużycie zrębków: ca. 1,200 mp Źródło zrębków: handel System: Spanner Wood Power System HK 30 Wydajność: 30 kwel, 80 kwt Data uruchomienia: listopad 2011 Roczna wydajność: 7,500 roboczogodzin Roczne zużycie zrębków: ca. 1,000 mp Źródło zrębków: 90% produkcja własna

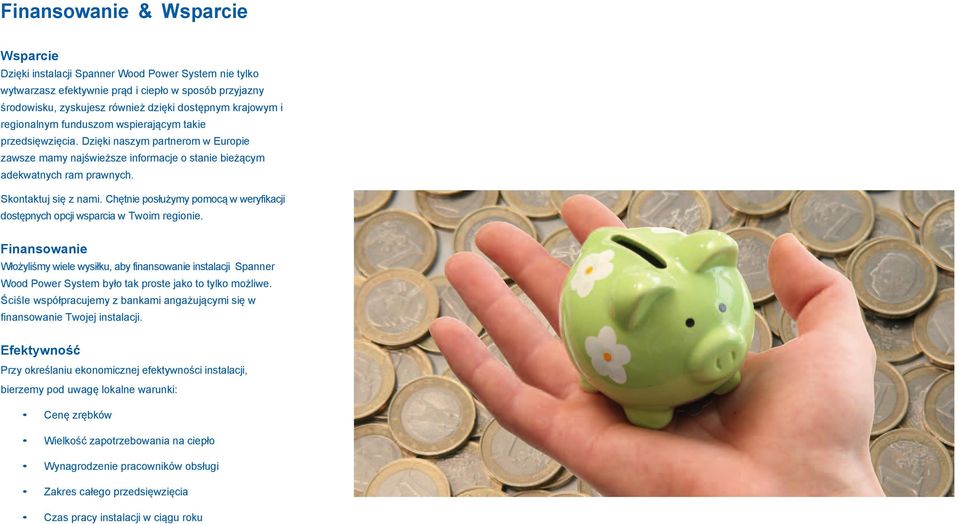

14 Finansowanie & Wsparcie Wsparcie Dzięki instalacji Spanner Wood Power System nie tylko wytwarzasz efektywnie prąd i ciepło w sposób przyjazny środowisku, zyskujesz również dzięki dostępnym krajowym i regionalnym funduszom wspierającym takie przedsięwzięcia. Dzięki naszym partnerom w Europie zawsze mamy najświeższe informacje o stanie bieżącym adekwatnych ram prawnych. Skontaktuj się z nami. Chętnie posłużymy pomocą w weryfikacji dostępnych opcji wsparcia w Twoim regionie. Finansowanie Włożyliśmy wiele wysiłku, aby finansowanie instalacji Spanner Wood Power System było tak proste jako to tylko możliwe. Ściśle współpracujemy z bankami angażującymi się w finansowanie Twojej instalacji. Efektywność Przy określaniu ekonomicznej efektywności instalacji, bierzemy pod uwagę lokalne warunki: Cenę zrębków Wielkość zapotrzebowania na ciepło Wynagrodzenie pracowników obsługi Zakres całego przedsięwzięcia Czas pracy instalacji w ciągu roku

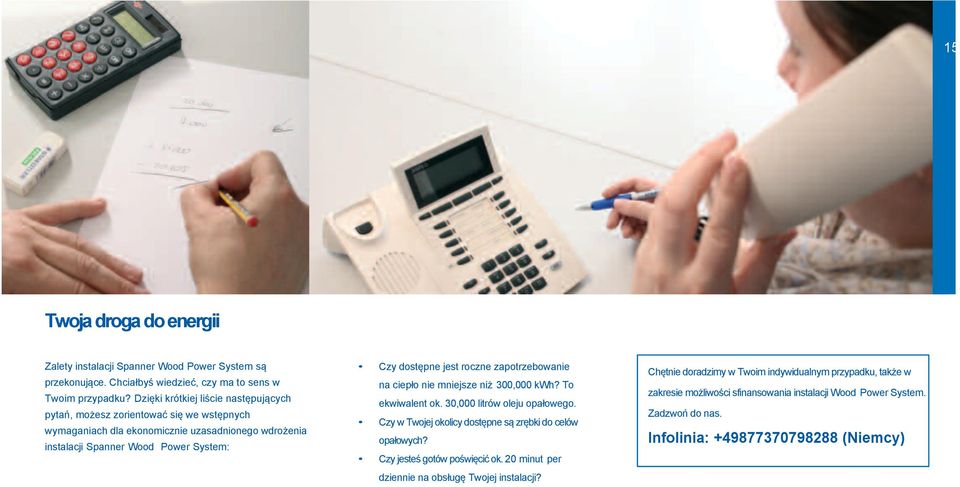

15 15 Twoja droga do energii Zalety instalacji Spanner Wood Power System są przekonujące. Chciałbyś wiedzieć, czy ma to sens w Twoim przypadku? Dzięki krótkiej liście następujących pytań, możesz zorientować się we wstępnych wymaganiach dla ekonomicznie uzasadnionego wdrożenia instalacji Spanner Wood Power System: Czy dostępne jest roczne zapotrzebowanie na ciepło nie mniejsze niż 300,000 kwh? To ekwiwalent ok. 30,000 litrów oleju opałowego. Czy w Twojej okolicy dostępne są zrębki do celów opałowych? Czy jesteś gotów poświęcić ok. 20 minut per dziennie na obsługę Twojej instalacji? Chętnie doradzimy w Twoim indywidualnym przypadku, także w zakresie możliwości sfinansowania instalacji Wood Power System. Zadzwoń do nas. Infolinia: (Niemcy)

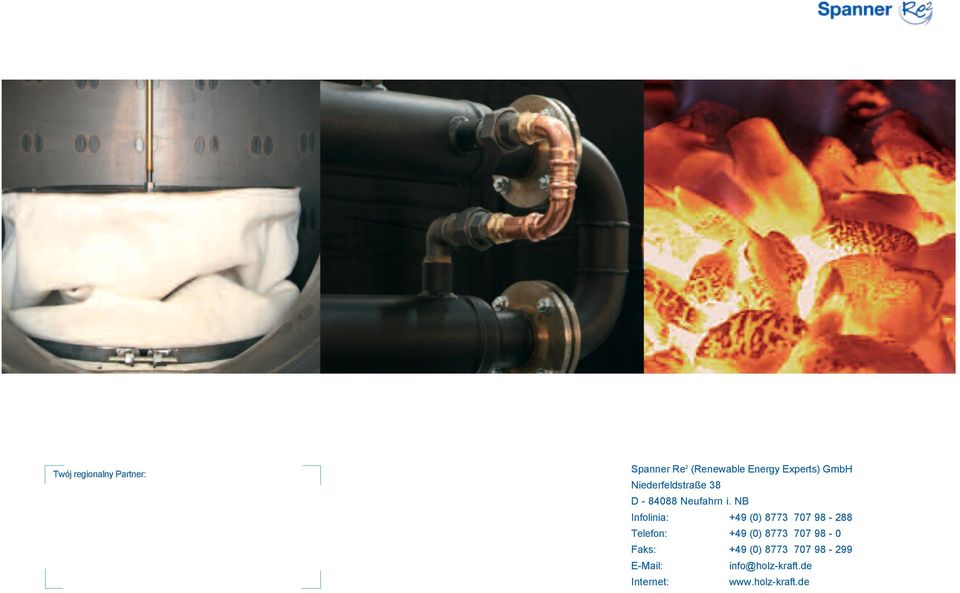

16 Twój regionalny Partner: Spanner Re 2 (Renewable Energy Experts) GmbH Niederfeldstraße 38 D Neufahrn i. NB Infolinia: +49 (0) Telefon: +49 (0) Faks: +49 (0) info@holz-kraft.de Internet:
