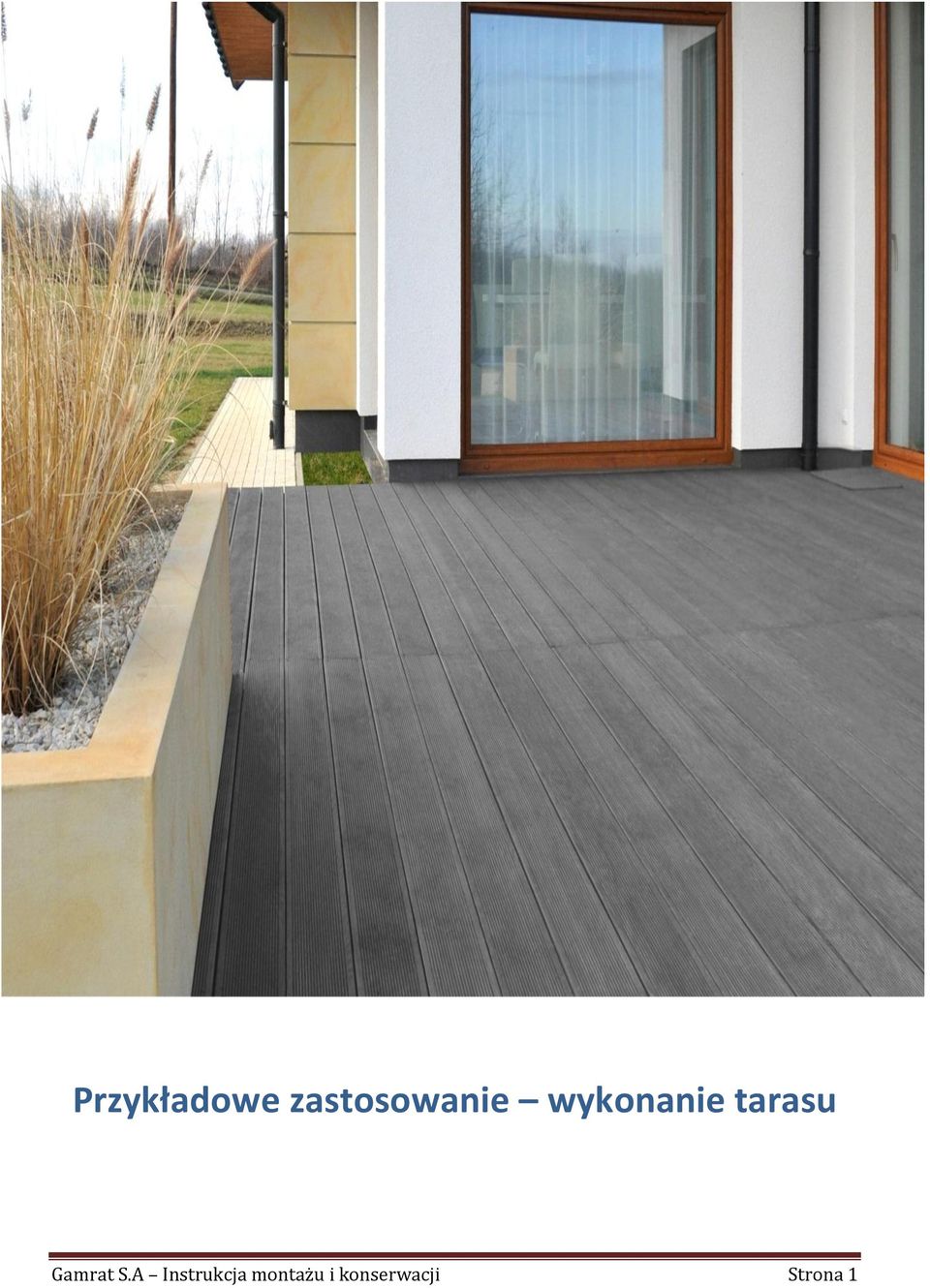

1 Przykładowe zastosowanie wykonanie tarasu Gamrat S.A Instrukcja montażu i konserwacji Strona 1

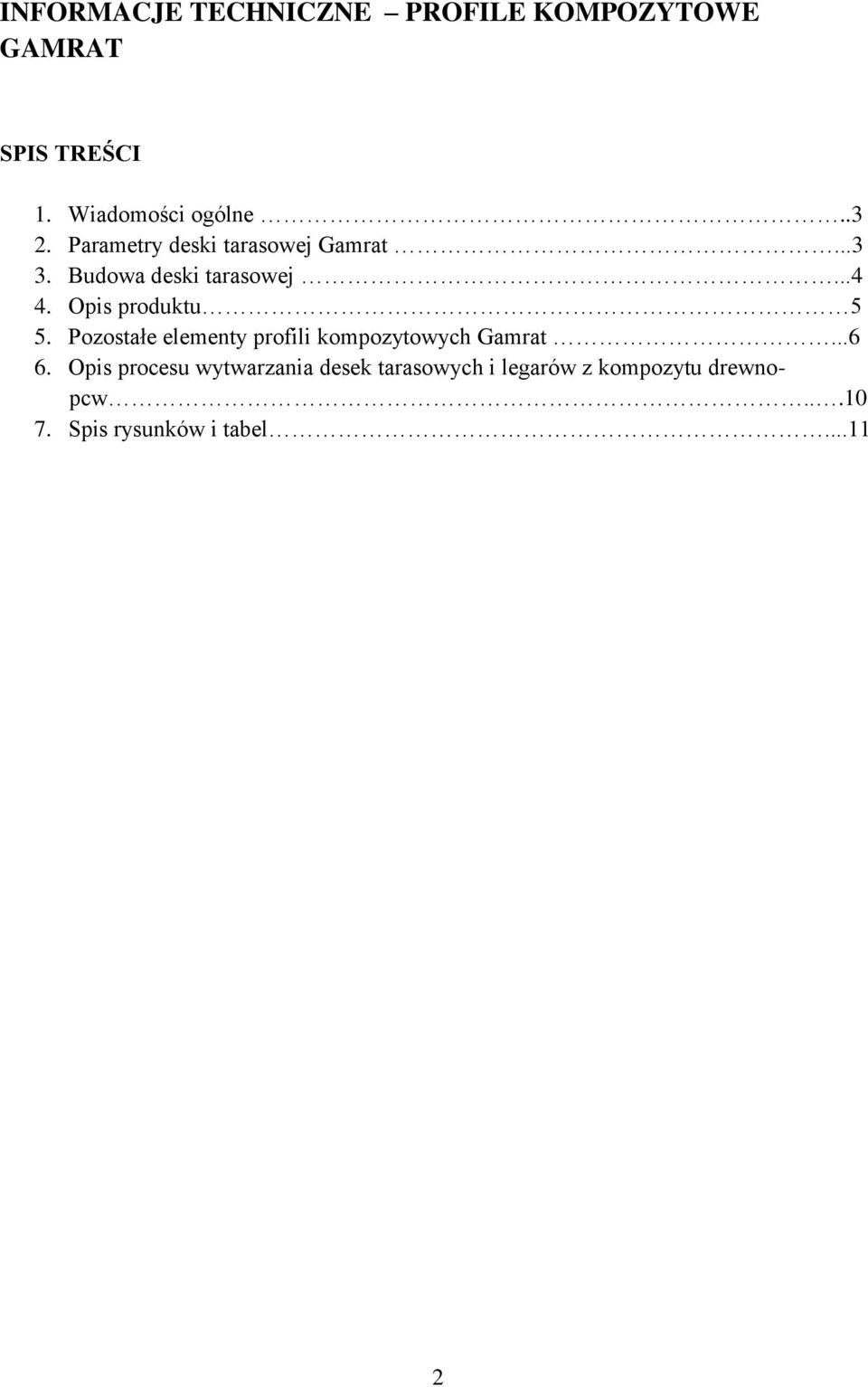

2 INFORMACJE TECHNICZNE PROFILE KOMPOZYTOWE GAMRAT SPIS TREŚCI 1. Wiadomości ogólne Parametry deski tarasowej Gamrat Budowa deski tarasowej Opis produktu 5 5. Pozostałe elementy profili kompozytowych Gamrat Opis procesu wytwarzania desek tarasowych i legarów z kompozytu drewnopcw Spis rysunków i tabel

Opis produktu 5 5. Pozostałe elementy profili kompozytowych Gamrat...6 6.

3 INFORMACJE TECHNICZNE PROFILE KOMPOZYTOWE GAMRAT WIADOMOŚCI OGÓLNE Producent : GAMRAT SA Rodzaj produktu: deska tarasowa z kompozytu drewna Materiał: kompozyt drewna 50% drewno, 50% tworzywo sztuczne Elementy systemu: deska kompozytowa, legar, klips startowy, klips montażowy, wkręty ze stali nierdzewnej, aluminiowa listwa wykończeniowa Zastosowanie: tarasy, balkony, obrzeża basenów i oczek wodnych, pomosty, przystanie i inne konstrukcje szeroko pojętej architektury ogrodowej Gwarancja: 25 lat na gnicie i butwienie PARAMETRY DESKI TARASOWEJ GAMRAT DESKA TARASOWA GAMRAT Z KOMPOZYTU DREWNA Wymiary: Szerokość mm Wysokość 25 mm Długość 2400 mm lub 4000 mm Rys. 1 Wymiary i rzut deski kompozytowej Gamrat 3

tarasy, balkony, obrzeża basenów i oczek wodnych, pomosty, przystanie i inne konstrukcje szeroko pojętej architektury ogrodowej Gwarancja: 25 lat na gnicie i butwienie PARAMETRY

4 BUDOWA DESKI TARASOWEJ Deska sześciokomorowa Dwie warstwy warstwa wierzchnia wyłącznie z czystego surowca (gwarancja trwałości koloru) Szczotkowana lub nieszczotkowana (obustronnie lub jednostronnie) Dwa rodzaje uszczotkowienia Dwa wzory powierzchni: drobnoryflowana lub gruboryflowana Kolorystyka grafit, brąz, złoty dąb Przeznaczenie tarasy, balkony, obrzeża basenów i oczek wodnych, pomosty żeglarskie Rys. 2 Przekrój deski kompozytowej Gamrat Deska kompozytowa Gamrat posiada najwyższą z możliwych klasę palności B fl S1. Tab. 1. Tabela przedstawiająca właściwości deski kompozytowej Gamrat L.p. Właściwość Wymaganie Wynik Uwagi 1. Masa liniowa deklaracja producenta 2494g/m - 2. Odchylenie od prostoliniowości deklaracja producenta 0,15 mm - 3. Wypaczenie Odporność na uderzenie spadającego ciężarka Ugięcie pod obciążeniem 500N deklaracja producenta brak uszkodzeń < 2 mm 0,2 mm - brak uszkodzeń ,44 mm 2. 1,38 mm rozstaw 40 cm 6. Wytrzymałość na zginanie > 3300 N N N rozstaw 40 cm 4

żeglarskie Rys. 2 Przekrój deski kompozytowej Gamrat Deska kompozytowa Gamrat posiada najwyższą z możliwych klasę palności B fl S1. Tab. 1.

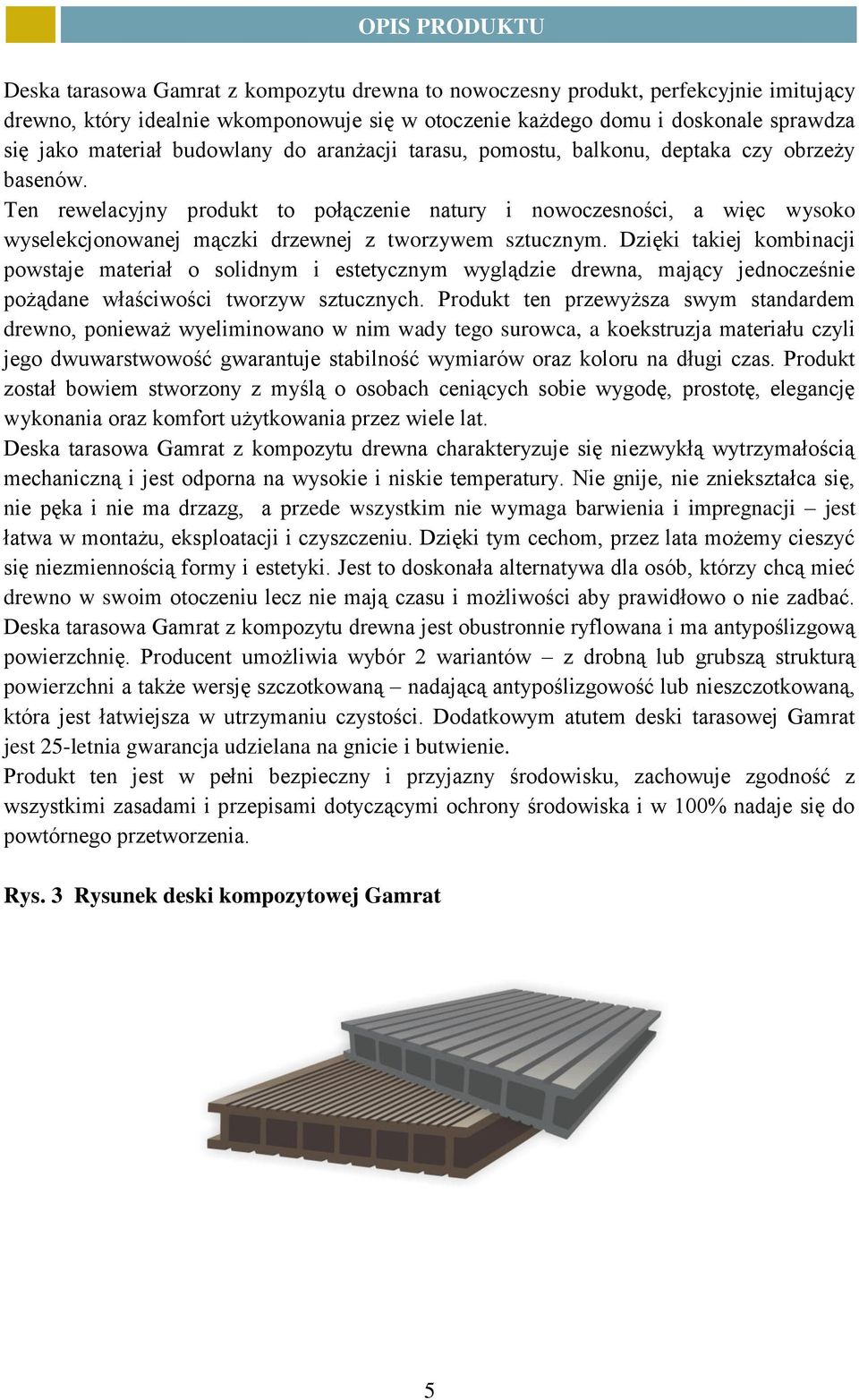

5 OPIS PRODUKTU Deska tarasowa Gamrat z kompozytu drewna to nowoczesny produkt, perfekcyjnie imitujący drewno, który idealnie wkomponowuje się w otoczenie każdego domu i doskonale sprawdza się jako materiał budowlany do aranżacji tarasu, pomostu, balkonu, deptaka czy obrzeży basenów. Ten rewelacyjny produkt to połączenie natury i nowoczesności, a więc wysoko wyselekcjonowanej mączki drzewnej z tworzywem sztucznym. Dzięki takiej kombinacji powstaje materiał o solidnym i estetycznym wyglądzie drewna, mający jednocześnie pożądane właściwości tworzyw sztucznych. Produkt ten przewyższa swym standardem drewno, ponieważ wyeliminowano w nim wady tego surowca, a koekstruzja materiału czyli jego dwuwarstwowość gwarantuje stabilność wymiarów oraz koloru na długi czas. Produkt został bowiem stworzony z myślą o osobach ceniących sobie wygodę, prostotę, elegancję wykonania oraz komfort użytkowania przez wiele lat. Deska tarasowa Gamrat z kompozytu drewna charakteryzuje się niezwykłą wytrzymałością mechaniczną i jest odporna na wysokie i niskie temperatury. Nie gnije, nie zniekształca się, nie pęka i nie ma drzazg, a przede wszystkim nie wymaga barwienia i impregnacji jest łatwa w montażu, eksploatacji i czyszczeniu. Dzięki tym cechom, przez lata możemy cieszyć się niezmiennością formy i estetyki. Jest to doskonała alternatywa dla osób, którzy chcą mieć drewno w swoim otoczeniu lecz nie mają czasu i możliwości aby prawidłowo o nie zadbać. Deska tarasowa Gamrat z kompozytu drewna jest obustronnie ryflowana i ma antypoślizgową powierzchnię. Producent umożliwia wybór 2 wariantów z drobną lub grubszą strukturą powierzchni a także wersję szczotkowaną nadającą antypoślizgowość lub nieszczotkowaną, która jest łatwiejsza w utrzymaniu czystości. Dodatkowym atutem deski tarasowej Gamrat jest 25-letnia gwarancja udzielana na gnicie i butwienie. Produkt ten jest w pełni bezpieczny i przyjazny środowisku, zachowuje zgodność z wszystkimi zasadami i przepisami dotyczącymi ochrony środowiska i w 100% nadaje się do powtórnego przetworzenia. Rys. 3 Rysunek deski kompozytowej Gamrat 5

Ten rewelacyjny produkt to połączenie natury i nowoczesności, a więc wysoko wyselekcjonowanej mączki drzewnej z tworzywem sztucznym.

6 POZOSTAŁE ELEMENTY PROFILI KOMPOZYTOWYCH GAMRAT LEGAR - służący do mocowania desek tarasowych na podłożu Wymiary Szerokość 50 mm Wysokość 30 mm Długość 2400 mm lub 4000 mm Rys. 4 Wymiary i rzut legara Gamrat Rys. 5 Przekrój legara 6

Szerokość 50 mm Wysokość 30 mm Długość 2400 mm lub 4000

7 ŁĄCZNIKI STALOWE - do mocowania deski tarasowej do legarów Klips startowy Klips montażowy Wkręt Rys. 6 Łączniki stalowe z oferty handlowej GAMRAT SA ALUMINIOWE LISTWY WYKOŃCZENIOWE, występujące w naszej ofercie w trzech kolorach srebrnym, ciemnobrązowym oraz szampanowym. Rys. 7 Aluminiowa listwa wykończeniowa z oferty GAMRAT SA 7

6 Łączniki stalowe z oferty handlowej GAMRAT SA ALUMINIOWE LISTWY WYKOŃCZENIOWE,

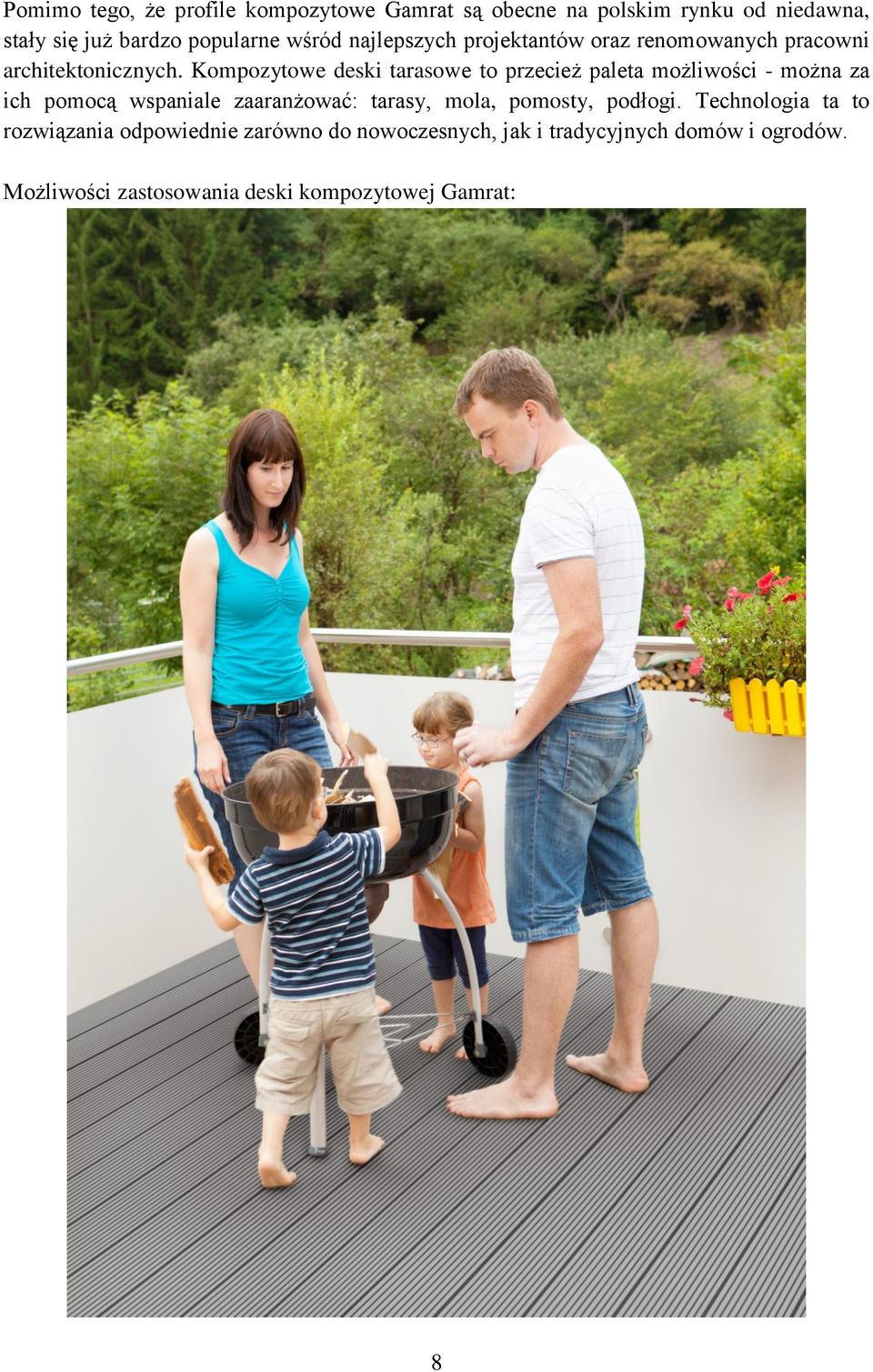

8 Pomimo tego, że profile kompozytowe Gamrat są obecne na polskim rynku od niedawna, stały się już bardzo popularne wśród najlepszych projektantów oraz renomowanych pracowni architektonicznych. Kompozytowe deski tarasowe to przecież paleta możliwości - można za ich pomocą wspaniale zaaranżować: tarasy, mola, pomosty, podłogi. Technologia ta to rozwiązania odpowiednie zarówno do nowoczesnych, jak i tradycyjnych domów i ogrodów. Możliwości zastosowania deski kompozytowej Gamrat: 8

Kompozytowe deski tarasowe to przecież paleta możliwości - można za ich pomocą wspaniale zaaranżować: tarasy, mola,

9 9

10 OPIS PROCESU WYTWARZANIA DESEK TARASOWYCH I LEGARÓW Z KOMPOZYTU DREWNO-PCW W oparciu o opracowane receptury na bazie wysokiej jakości surowców, które każdorazowo podlegają sprawdzeniu w akredytowanym laboratorium, sporządzana jest mieszanka w wysokoobrotowych mieszalnikach fluidalnych gorąco-zimnych. Schłodzona mieszanka, transportowana jest do silosów magazynowych, gdzie podlega sezonowaniu w celu ustabilizowania jej parametrów. Z tak przygotowanego półproduktu, w kontrolowanych warunkach wytwarzany jest granulat. Mieszanka na wysokowydajnym granulatorze, wyposażonym w dwuślimakowy układ plastyfikujący, w wyniku dostarczonego ciepła ulega żelowaniu, a następnie tworzywo odgazowuje się (odciąganie gazów, w tym wilgoci, zawartych w mieszance). W dalszej części układu następuje ostateczne uplastycznienie kompozytu, jego homogenizacja oraz sprężenie, a następnie przetłoczenie przez dyszę wielostrumieniową i cięcie na granulki żądanej długości, które są schładzane. Na transporterze wibracyjnym są oddzielane frakcje drobne i grube granulatu. Tak wyselekcjonowany półprodukt pakowany jest do szczelnych kontenerów elastycznych. Granulaty transportowane są do hali wytłaczania deski tarasowej. Produkcja deski tarasowej prowadzona jest na linii wytłaczarskiej z wykorzystaniem najnowszej technologii współwytłaczania. Odpowiednie granulaty są podawane do wytłaczarki głównej (warstwa środkowa deski) oraz wytłaczarki bocznej (warstwa zewnętrzna deski), gdzie pod wpływem dostarczonego ciepła następuje uplastycznienie tworzywa, jego homogenizacja i sprężenie. Masa o odpowiednich własnościach reologicznych jest rozprowadzana w głowicy do koekstruzji i przetłaczana przez ustnik. Wstępnie uformowana deska przechodzi przez system chłodzonych kalibratorów próżniowych, w których następuje ostateczne uformowanie kształtu deski i schłodzenie jej do poziomu zapobiegającego deformacjom. W kolejnych wannach próżniowych deska przechodzi przez bramki podtrzymujące, w których następuje ostateczne wychłodzenie wyrobu. Wstęga deski przechodzi przez urządzenie nanoszące oznakowanie, a następnie przez odciąg gąsienicowy i piłę wyposażoną w system odciągania wiór i pyłu, na której następuje cięcie deski na odcinki handlowe oraz na próbki do badań. Produkt podlega ciągłej ocenie prowadzonej przez operatorów ciągu pod kątem jakości powierzchni. Wyrób, który nie budzi wątpliwości jakościowych, jest pakowany na paletach i transportowany do miejsca składowania. W trakcie procesu produkcji, zgodnie z ustalonym planem badań, pobierane są próbki do badań laboratoryjnych, które po uformowaniu partii produkcyjnej poddawane są badaniom jakościowym wymaganym przez przedmiotowe normy. Do sprzedaży zwalniana jest wyłącznie partia wyrobu, dla której wszystkie badania jakościowe zakończyły się wynikiem pozytywnym. 10

Schłodzona mieszanka, transportowana jest do silosów magazynowych, gdzie podlega sezonowaniu w celu ustabilizowania jej parametrów.

11 SPIS RYSUNKÓW I TABEL Rys.1 Wymiary i rzut deski kompozytowej Gamrat.3 Rys.2 Przekrój deski kompozytowej Gamrat...4 Rys.3 Rysunek deski kompozytowej Gamrat..5 Rys.4 Wymiary i rzut legara Gamrat...6 Rys.5 Przekrój legara 6 Rys.6 Łączniki stalowe z oferty handlowej Gamrat.7 Rys.7 Aluminiowa listwa wykończeniowa z oferty Gamrat 7 Tab.1 Właściwości deski kompozytowej Gamrat

4 Wymiary i rzut legara Gamrat...6 Rys.5 Przekrój legara 6 Rys.
