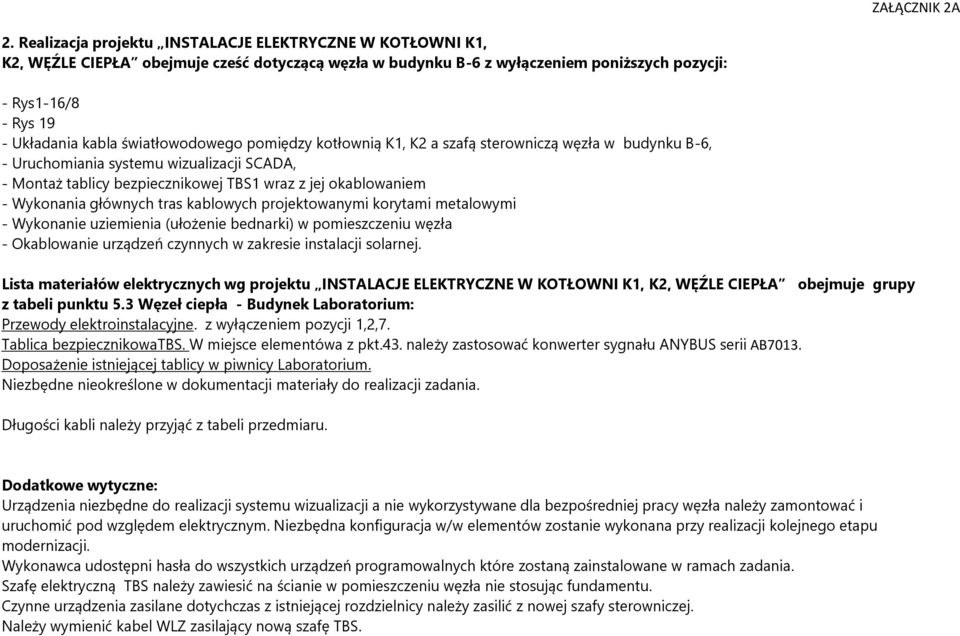

1 ZAŁĄCZNIK 2A 2. Realizacja projektu INSTALACJE ELEKTRYCZNE W KOTŁOWNI K1, K2, WĘŹLE CIEPŁA obejuje cześć dotyczącą węzła w budynku B-6 z wyłączenie poniższych pozycji: - Rys1-16/8 - Rys 19 - Układania kabla światłowodowego poiędzy kotłownią K1, K2 a szafą sterowniczą węzła w budynku B-6, - Uruchoiania systeu wizualizacji SCADA, - Montaż tablicy bezpiecznikowej TBS1 wraz z jej okablowanie - Wykonania głównych tras kablowych projektowanyi korytai etalowyi - Wykonanie uzieienia (ułożenie bednarki) w poieszczeniu węzła - Okablowanie urządzeń czynnych w zakresie instalacji solarnej. Lista ateriałów elektrycznych wg projektu INSTALACJE ELEKTRYCZNE W KOTŁOWNI K1, K2, WĘŹLE CIEPŁA obejuje grupy z tabeli punktu 5.3 Węzeł ciepła - Budynek Laboratoriu: Przewody elektroinstalacyjne. z wyłączenie pozycji 1,2,7. Tablica bezpiecznikowatbs. W iejsce eleentówa z pkt.43. należy zastosować konwerter sygnału ANYBUS serii AB7013. Doposażenie istniejącej tablicy w piwnicy Laboratoriu. Niezbędne nieokreślone w dokuentacji ateriały do realizacji zadania. Długości kabli należy przyjąć z tabeli przediaru. Dodatkowe wytyczne: Urządzenia niezbędne do realizacji systeu wizualizacji a nie wykorzystywane dla bezpośredniej pracy węzła należy zaontować i uruchoić pod względe elektryczny. Niezbędna konfiguracja w/w eleentów zostanie wykonana przy realizacji kolejnego etapu odernizacji. Wykonawca udostępni hasła do wszystkich urządzeń prograowalnych które zostaną zainstalowane w raach zadania. Szafę elektryczną TBS należy zawiesić na ścianie w poieszczeniu węzła nie stosując fundaentu. Czynne urządzenia zasilane dotychczas z istniejącej rozdzielnicy należy zasilić z nowej szafy sterowniczej. Należy wyienić kabel WLZ zasilający nową szafę TBS.

2 Jako eleent sygnalizujący obecność wody na posadce należy uwzględnić wskazany eleent w dokuentacji elektrycznej oraz czujnik VPP310 z gwinte 1/2" VPPx05. Czujnik należy zabudować w korytarzu piwnicy. Ochronnik przepięciowy 2VF3 należy dodatkowo zabezpieczyć wyłącznikie typu S303C16. Kable Ethernet doprowadzone do szafy sterowniczej należy zakończyć gniazdai ontowanyi na szynie DIN poprzez uchwyt keystone 1 x RJ45 na szynę DIN. Syste autoatyki jak i urządzenia wyposażone w eleenty transisji danych uszą być zgodne z urządzeniai projektowanyi i zabudowanyi na zodernizowanej kotłowni K1. Układ autoatyki instalowany na ty etapie jest jedny z eleentów wizualizacji systeu grzewczego. Urządzenia będą tworzyły jeden syste grzewczy kontrolowany przez nadrzędny sterownik PLC. Sterownik ten należy uruchoić w zakresie pracy węzła ciepła i układu CWU oraz systeu wentylacji budynku Laboratoriu. Szczegóły dot. wykonania oprograowania sterownika PLC oraz funkcjonalności panelu operatorskiego HMI należy uzgodnić na etapie realizacji zadania z przedstawiciele zaawiającego. Prace wykonywane przez zaawiającego w własny zakresie w obrębie węzła: - deontaż instalacji elektrycznej wraz z szafą sterowniczą oraz osprzęte elektroinstalacyjny Węzeł cieplny - elektryka Tablica bezpiecznikowa TBS, RAZEM Przygotowanie podłoża do zabudowania aparatów - kucie echan. pod kołki kotwiące M10 w 1 podł. z cegły - aparat o 3-4 otworach ocujących aparat 2 aparat Montaż obudów tablic rozdzielczych - Tablica Węzła Cieplnego TBS szt 1 szt Poiary rozdzielnic prądu ziennego lub stałego niskiego napięcia szt 1 szt Doposażenie istniejącej tablicy w piwnicy laboratoriu 4 Montaż osprzętu odułowego w rozdzielnicach - wyłącznik nadprądowy 3-biegunowy szt 1 szt Poiary rozdzielnic prądu ziennego lub stałego niskiego napięcia szt 1 szt 1.000

3 Kanały kablowe Montaż uchwytów pod rury winidurowe układane pojedynczo z przygotowanie podłoża 6 echanicznie - przykręcenie do kołków plastykowych w podłożu betonowy RAZEM Mechaniczne przebijanie otworów w ścianach lub stropach betonowych o długości przebicia do 40 c - śr.rury do 40 otw. 7 otw RAZEM Rury winidurowe o średnicy do 20 układane n.t. na gotowych uchwytach RAZEM Rury winidurowe o średnicy do 28 układane n.t. na gotowych uchwytach RAZEM Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach (średnicy do 19 podłoże inne niż beton) Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach (średnicy do 23 podłoże inne niż beton) Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach (średnicy do 26 podłoże inne niż beton) Przygotowanie podłoża do zabudowania aparatów - kucie echaniczne pod kołki rozporowe plastikowe w podłożu z cegły - aparat o 1-2 otworach ocujących 14 Przykręcanie do gotowych otworów korytek 'U575' szerokości RAZEM RAZEM RAZEM aparat 49 aparat RAZEM

4 Przewody instalacyjne, osprzęt RAZEM Przewody kabelkowe o łączny przekroju żył do 50 2 układane w gotowych listwach i kanałach elektroinstalacyjnych YKYżo 5x RAZEM Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - H05VV-F 3x1,5 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - H05VV-F 4x1,5 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - SLYcekYc 3x1,5 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YStYekw 3x1,5 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YKSLYekw 2x1,5 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YKSLY 4x0,75 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YKSLYekw 3x0, RAZEM RAZEM RAZEM RAZEM RAZEM RAZEM

5 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YKSLY 2x0,75 2 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - YKSLY 3x0,75 2 Przygotowanie podłoża pod ocowanie osprzętu przez przykręcenie do kołków plastikowych w podłożu z cegły RAZEM RAZEM RAZEM szt. 7 szt RAZEM Montaż na gotowy podłożu odgałęźników z tworzyw szt.(przez przykręcenie) - puszka Plexo szt. 5 szt RAZEM Podłączenie przewodów kabelkowych pod zaciski lub bolce; przekrój żył do szt.żył 150 szt.żył RAZEM Sprawdzenie i poiar 1-fazowego obwodu elektrycznego niskiego napięcia poiar 13 poiar RAZEM Sprawdzenie i poiar 3-fazowego obwodu elektrycznego niskiego napięcia poiar 2 poiar Badanie linii kablowej - kabel sygnalizacyjny 7-żyłowy odc. 12 odc RAZEM Pierwszy poiar uzieienia ochronnego lub roboczego poiar. 1 poiar

6 32 Następny poiar uzieienia ochronnego lub roboczego poiar. 2 poiar Pierwszy poiar skutecznosci zerowania poiar. 1 poiar Następny poiar skutecznosci zerowania poiar. 2 poiar Przewody izolowane jednożyłowe o przekroju żyły do 10 2 układane w gotowych korytkach - LY RAZEM Przewody izolowane jednożyłowe o przekroju żyły do 35 2 układane w gotowych korytkach - LY RAZEM Montaż końcówek przez zaciskanie - przekrój żył do 6 2 szt. 6 szt RAZEM Montaż końcówek przez zaciskanie - przekrój żył do 50 2 szt. 2 szt Podłączenie przewodów pojedynczych pod zaciski lub bolce; przekrój żyły do 6 2 szt. 6 szt RAZEM Podłączenie przewodów pojedynczych pod zaciski lub bolce; przekrój żyły do 50 2 szt. 2 szt Badanie linii kablowej N.N.- połączenie wyrównawcze odc. 6 odc Teletechnika RAZEM 6.000

7 Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - FTP 5e Przewody kabelkowe o łączny przekroju żył do układane w gotowych korytkach i na drabinkach oraz rur - LIYCY 4x0,752 Układanie kabla światłowodowego na drabinkach - światłowód U-DQ(ZN)BH 8G 50/125 LSOH 1000N E RAZEM RAZEM RAZEM Układanie patchcordu abonenckiego w korytach i duktach kablowych 5/3, RAZEM Łączenie włókien kabli odgałęźnych wprowadzonych dodatkowo do złącza, kabel tubowy, jeden łączony światłowód kpl. 1 kpl Montaż przełącznic światłowodowych skrzynkowych; 1 łącznik centrujący lub patchcord R*2 szt. 1 szt Poiary kabli światłowodowych kpl. 1 kpl
