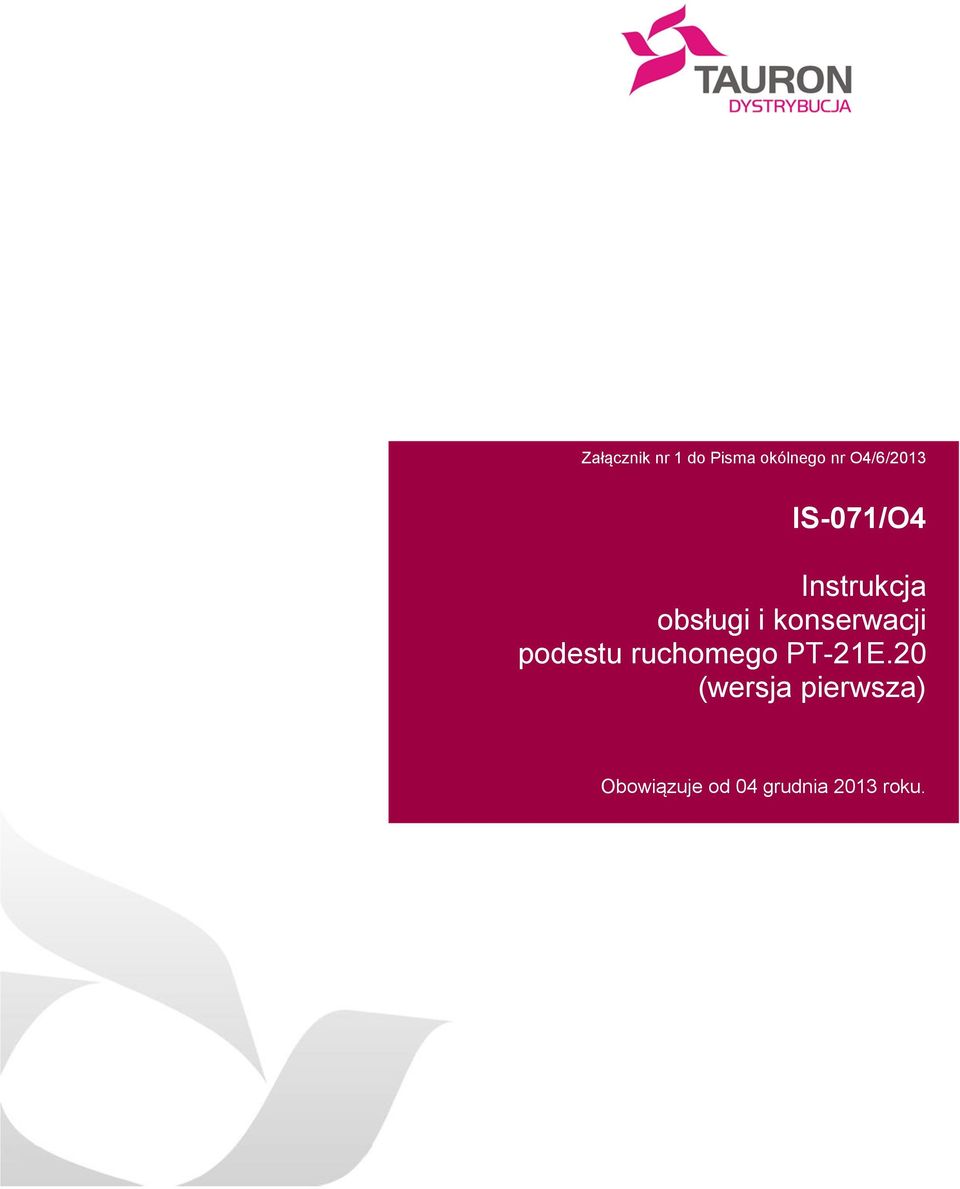

IS-071/O4. Instrukcja obsługi i konserwacji podestu ruchomego PT-21E.20 (wersja pierwsza) Obowiązuje od 04 grudnia 2013 roku.

Transkrypt

1 Zacznik nr 1 do Pisma oklnego nr O4/6/2013 IS-071/O4 Instrukcja obsugi i konserwacji podestu ruchomego PT-21E.20 (wersja pierwsza) Obowizuje od 04 grudnia 2013 roku.

2 Ł Ą

3 Spis treci 1. CEL I PODSTAWA OPRACOWANIA INSTRUKCJI ZAKRES STOSOWANIA INSTRUKCJI DEFINICJE OPIS ZMIAN ZAKRESY UPRAWNIEŃ I ODPOWIEDZIALNOŚCI UCZESTNIKÓW TREŚĆ INSTRUKCJI WYKAZ ZAŁĄCZNIKÓW... 7 Instrukcja obsugi podestu ruchomego PT-21 E.20 IS-071/O4 (wersja pierwsza) Strona 3 z 7

4 1. Cel i podstawa opracowania instrukcji Instrukcja okrela zasady obsugi i konserwacji podestu ruchomego PT-21E.20 Stosowanie si do zapisw instrukcji ma zapewni bezpieczne, prawidowe oraz bezawaryjne uytkowanie. 2. Zakres stosowania instrukcji Instrukcja ma zastosowanie w komrkach organizacyjnych TAURON Dystrybucja S.A. Oddzia w Wabrzychu, ktre uytkuj podest ruchomy. 3. Definicje Nie dotyczy. 4. Opis zmian Wersja pierwsza. 5. Zakresy uprawnie i odpowiedzialnoci uczestnikw Zgodnie z treci instrukcji. 6. Tre instrukcji Wprowadza si do uytku wewntrznego instrukcje obsugi podestu ruchomego samojezdnego typ PT-21E.20 (Zacznik nr 1) wraz z dodatkowymi ustaleniami: I. Punkt I.2. strona 10 Zmienia si tabel dopuszczalnych odlegoci poziomych. Prace przy uyciu dźwignic zmieniajcych miejsce lokalizacji (podnoniki samochodowe, dźwigi samojezdne, widrostawiacze, koparki itp.), w pobliu niewyczonych spod napicia urzdze, instalacji i sieci elektroenergetycznych, mog by wykonywane pod warunkiem zachowania odlegoci poziomych wikszych od podanych w tabeli : Napicie Odlegoci poziome dźwignic zmieniajcych miejsce lokalizacji Prace bez nadzoru Prace pod nadzorem [kv] [m] [m] A B C do 1 powyej 3 powyej 1 do 3 powyej 1 do 15 powyej 5 powyej 2 do 5 powyej 15 do 30 powyej 10 powyej 2 do 10 powyej 30 do 110 powyej 15 powyej 3 do powyej 30 powyej 5 do powyej 30 powyej 6 do 30 Instrukcja obsugi podestu ruchomego PT-21 E.20 IS-071/O4 (wersja pierwsza) Strona 4 z 7

5 1. Praca dźwignic pod liniami elektroenergetycznymi bdcymi pod napiciem oraz w odlegociach poziomych mniejszych od podanych w kolumnie C w tabeli jest dozwolona po opracowaniu i zatwierdzeniu szczegowych instrukcji. 2. Poleceniodawca wyznaczony przez prowadzcego eksploatacj urzdze elektroenergetycznych, zezwalajc na prac dźwignicy w odlegociach okrelonych w kolumnie C tabeli, ma obowizek: a) wyda polecenie pisemne, b) okreli na szkicu, ktry stanowi bdzie zacznik do polecenia, miejsce ustawienia dźwignicy i stref jej dziaania, c) okreli sposb oznaczenia strefy pracy dźwignicy d) wyznaczy nadzorujcego prace dźwignicy. 3. Operator ma obowizek ustawi sprzt w wyznaczonych miejscach w taki sposb, aby mg bez przeszkd oceni odlego poziom wysignika od czci urzdze lub przewodw pod napiciem. Ustala rwnie z nadzorujcym sposb porozumiewania si przy pomocy jednoznacznie zrozumiaych sygnaw. II. Zabrania si sterowania z kosza pracownikom nieposiadajcym odpowiednich uprawnie operatora. III. Sygnay wzajemnego porozumiewania si powinny by zgodne z Instrukcj dotyczc szczegowych zasad stosowania znakw i sygnaw bezpieczestwa nr Z/001 z dnia rok. IV. Wykonywanie pracy w pasie ruchu drogowego powinno by zgodne z Instrukcj prowadzenia i oznakowania prac prowadzonych w pasach drg publicznych rnych kategorii przez suby Zakadw Energetycznych lub na ich zlecenie opracowan przez PTPiREE z czerwca 2004 roku. V. Korzystanie z gniazd wtykowych zamontowanych na pojeździe moliwe jedynie pod warunkiem stosowania narzdzi w drugiej klasie ochronnoci. VI. Zabrania si zasilania instalacji 230V jednoczenie z sieci nn i agregatu prdotwrczego. VII. Zabrania si podcza instalacji 230V z sieci zewntrznej. VIII. Pomiary elektryczne. Instalacja elektryczna nn zabudowana w podecie ruchomym PT-21E.20 oraz agregat prdotwrczy, poddane s na dziaanie wstrzsw i drga towarzyszcych ruchowi pojazdu. W zwizku z powyszym instalacja elektryczna nn zabudowana w podecie ruchomym oraz agregat prdotwrczy, podlegaj w odpowiednich terminach nastpujcym zabiegom eksploatacyjnym: przy kadym rozpoczciu eksploatacji instalacji elektrycznej nn sprawdzi dziaanie obwodu zabezpieczonego wycznikiem rnicowoprdowym, co najmniej raz na 6 m-cy sprawdzi parametry elektryczne wycznika rnicowoprdowego co najmniej raz w roku wykona pomiary rezystancji izolacji oraz pomiary cigoci obwodu ochronnego instalacji elektrycznej nn, Instrukcja obsugi podestu ruchomego PT-21 E.20 IS-071/O4 (wersja pierwsza) Strona 5 z 7

6 co najmniej raz w roku wykona pomiary elektryczne urzdze zabudowanych na stae tj. agregat prdotwrczy Terminy wykonywania zabiegw eksploatacyjnych oraz ich wyniki odnotowywane s zeszycie zabiegw eksploatacyjnych, ktrego strona prowadzona jest wg poniszego wzoru: Lp Nazwa obiektu /odbiornika 1 ( ) n-1 n Rodzaj zabiegu eksploatacyjnego Wynik badania Data badania Data nastpnego badania Podpis osoby odpowiedzialnej IX. Wykonywane prac z podestw ruchomych z uyciem narzdzi lub sprztu, ktre podczas pracy powoduj powstawanie iskier lub wysokiej temperatury powinno by zgodne z instrukcj IB-011/O4 obowizujc od dnia r. X. Do rozdziau VI. Instrukcja prac konserwacyjnych wprowadzi dodatkowe punkty: 1) Czynnoci konserwacyjne i naprawy podestu ruchomego mog wykonywa osoby, posiadajce wane zawiadczenia kwalifikacyjne w zakresie konserwacji i napraw nadane przez Urzd Dozoru Technicznego. 2) Czynnoci konserwacyjne dla podestu ruchomego naley przeprowadza, co 30 dni. 3) Wykonane czynnoci naley odnotowa w Zeszycie przegldw i konserwacji wg wzoru: L.p. Data Przeprowadzone przegldy, naprawy, konserwacje Wynik przegldu konserwacyjnego, naprawy Podpis konserwatora Data nastpnego przegldu konserwacyjnego 1) W zeszycie tym naley rwnie odnotowa usterki, ktre spowodoway konieczno wyczenia podestu z ruchu. Podest objty jest dozorem penym UDT. Ksika rewizyjna podnonika przechowywana jest u kierownika Terenowego Wydziau Wykonawstwa. 4) Operator podnonika zobowizany jest posiada aktualny pozytywny protok z przeprowadzonych bada oraz decyzje UDT zezwalajce na eksploatacje podnonika. Pracownik przebywajcy w koszu podestu zobowizany jest do skutecznego zabezpieczenia si przed wypadniciem z kosza, poprzez zastosowanie kompletnych rodkw ochrony indywidualnej, zabezpieczajcych przed upadkiem z wysokoci np.: poprzez wpicie linki bezpieczestwa z amortyzatorem do tylnej klamry zaczepowej szelek bezpieczestwa i wpicia jej w oznakowany uchwyt kosza, poprzez wpicie linki do pracy w podparciu do bocznych klamer szelek bezpieczestwa i przeoeniu jej przez oznakowany uchwyt kosza. Instrukcja obsugi podestu ruchomego PT-21 E.20 IS-071/O4 (wersja pierwsza) Strona 6 z 7

7 Pracownik przebywajcy w koszu podestu stosuje hem ochronny wyposaony w system zapicia pod brod. XI. Praca przy urzdzeniach pod napiciem punkt I.5. Na podstawie Zacznika nr 1 do instrukcji obsugi PT-21E.20 Fabryki Maszyn Bumar Koszalin z dnia wprowadza si do Instrukcji Obsugi: 1) Odstpuje si od koniecznoci uziemienia podestu przy wykonywaniu prac pod napiciem w urzdzeniach do 1 kv. W punkcie I.5.1 zapis: Naley przestrzega Rozporzdzenia Ministra Gospodarki z dnia 17 wrzenia 1999r. w sprawie bezpieczestwa i higieny pracy przy urzdzeniach i instalacjach energetycznych Dz. U Nr 80 poz zmienia si na: Naley przestrzega Rozporzdzenia Ministra Gospodarki z dnia 28 marca 2013r. w sprawie bezpieczestwa i higieny pracy przy urzdzeniach i instalacjach energetycznych Dz. U. poz XII. Do punktu I.5.3 instrukcji wprowadza si dodatkowy podpunkt: 1) Operator lub inna osoba (przeszkolona w zakresie awaryjnego opuszczania platformy na d) znajdujca si na dole w odlegoci minimum 2,0 metra od podestu, powinna posiada przy sobie pbuty i rkawice dielektryczne, ktre w razie potrzeby uyje do awaryjnego opuszczenia platformy na d. Podest wyposaony jest w prdnic ESE 606 RS-GT (ES) o mocy 5000 W. 7. Wykaz zacznikw Wykaz zacznikw zwizanych z instrukcj. Nale do nich: 1. Instrukcja producenta Instrukcja obsugi PT-21E.20 - zacznik nr Zacznik nr 1 do instrukcji obsugi PT-21 E.20 producenta - zacznik nr Potwierdzenie zapoznania z instrukcj zacznik nr 3. Instrukcja obsugi podestu ruchomego PT-21 E.20 IS-071/O4 (wersja pierwsza) Strona 7 z 7
