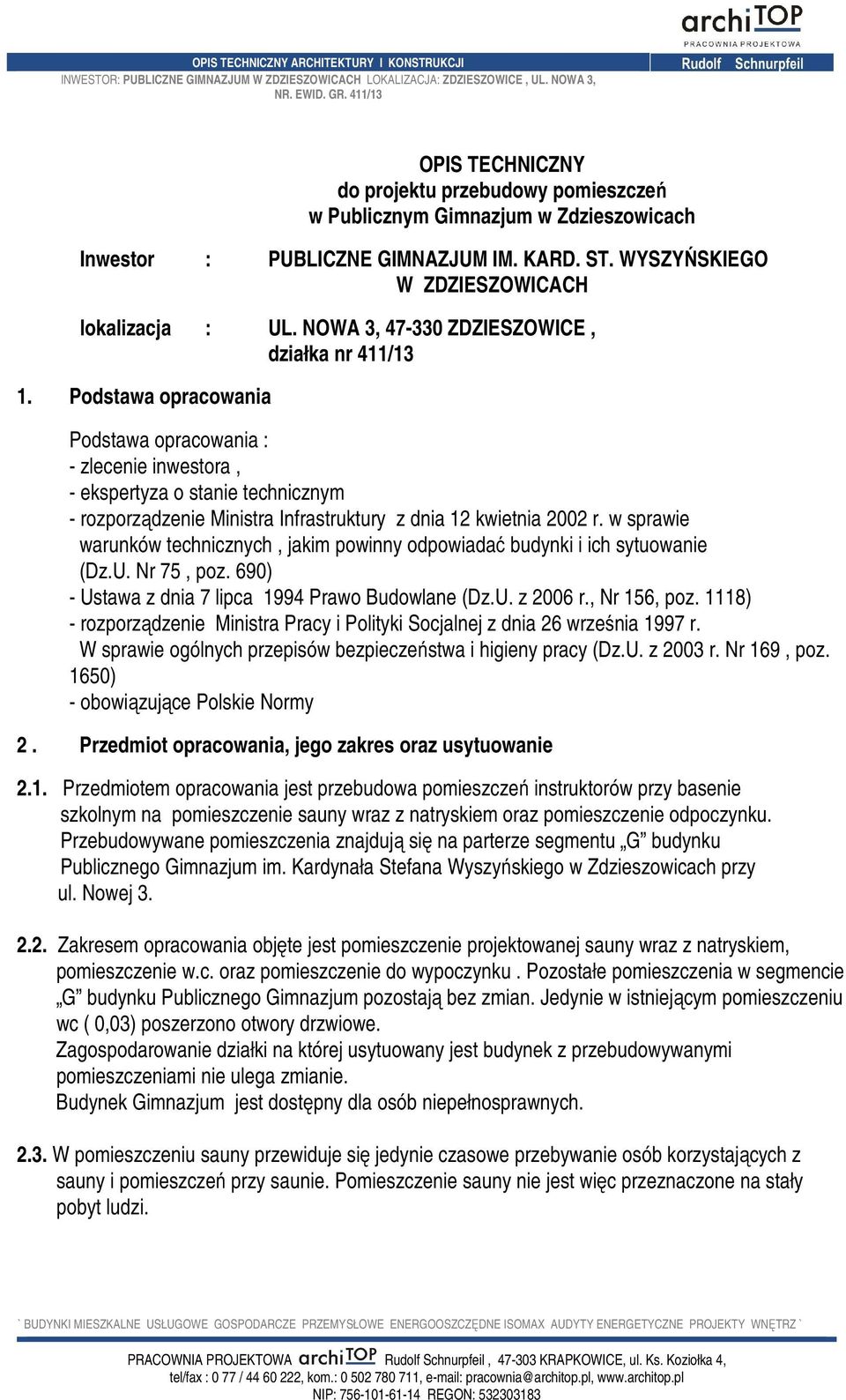

1 OPIS TECHNICZNY do projektu przebudowy pomieszczeń w Publicznym Gimnazjum w Zdzieszowicach Inwestor : PUBLICZNE GIMNAZJUM IM. KARD. ST. WYSZYŃSKIEGO W ZDZIESZOWICACH lokalizacja : UL. NOWA 3, ZDZIESZOWICE, działka nr 411/13 1. Podstawa opracowania Podstawa opracowania : - zlecenie inwestora, - ekspertyza o stanie technicznym - rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich sytuowanie (Dz.U. Nr 75, poz. 690) - Ustawa z dnia 7 lipca 1994 Prawo Budowlane (Dz.U. z 2006 r., Nr 156, poz. 1118) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. W sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 2003 r. Nr 169, poz. 1650) - obowiązujące Polskie Normy 2. Przedmiot opracowania, jego zakres oraz usytuowanie 2.1. Przedmiotem opracowania jest przebudowa pomieszczeń instruktorów przy basenie szkolnym na pomieszczenie sauny wraz z natryskiem oraz pomieszczenie odpoczynku. Przebudowywane pomieszczenia znajdują się na parterze segmentu G budynku Publicznego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Zdzieszowicach przy ul. Nowej Zakresem opracowania objęte jest pomieszczenie projektowanej sauny wraz z natryskiem, pomieszczenie w.c. oraz pomieszczenie do wypoczynku. Pozostałe pomieszczenia w segmencie G budynku Publicznego Gimnazjum pozostają bez zmian. Jedynie w istniejącym pomieszczeniu wc ( 0,03) poszerzono otwory drzwiowe. Zagospodarowanie działki na której usytuowany jest budynek z przebudowywanymi pomieszczeniami nie ulega zmianie. Budynek Gimnazjum jest dostępny dla osób niepełnosprawnych W pomieszczeniu sauny przewiduje się jedynie czasowe przebywanie osób korzystających z sauny i pomieszczeń przy saunie. Pomieszczenie sauny nie jest więc przeznaczone na stały pobyt ludzi. ` `

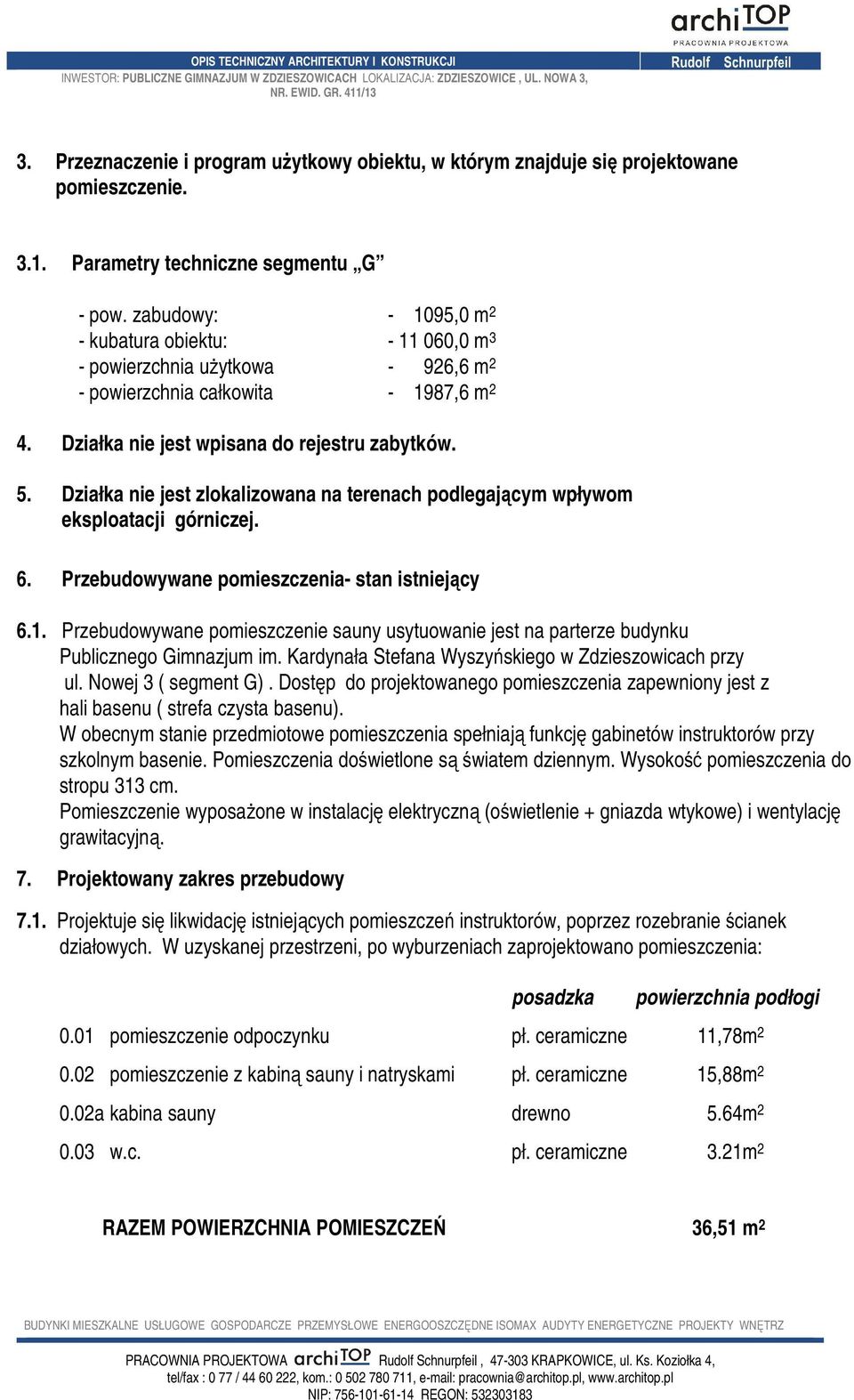

2 3. Przeznaczenie i program użytkowy obiektu, w którym znajduje się projektowane pomieszczenie Parametry techniczne segmentu G - pow. zabudowy: ,0 m 2 - kubatura obiektu: ,0 m 3 - powierzchnia użytkowa - 926,6 m 2 - powierzchnia całkowita ,6 m 2 4. Działka nie jest wpisana do rejestru zabytków. 5. Działka nie jest zlokalizowana na terenach podlegającym wpływom eksploatacji górniczej. 6. Przebudowywane pomieszczenia- stan istniejący 6.1. Przebudowywane pomieszczenie sauny usytuowanie jest na parterze budynku Publicznego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Zdzieszowicach przy ul. Nowej 3 ( segment G). Dostęp do projektowanego pomieszczenia zapewniony jest z hali basenu ( strefa czysta basenu). W obecnym stanie przedmiotowe pomieszczenia spełniają funkcję gabinetów instruktorów przy szkolnym basenie. Pomieszczenia doświetlone są światem dziennym. Wysokość pomieszczenia do stropu 313 cm. Pomieszczenie wyposażone w instalację elektryczną (oświetlenie + gniazda wtykowe) i wentylację grawitacyjną. 7. Projektowany zakres przebudowy 7.1. Projektuje się likwidację istniejących pomieszczeń instruktorów, poprzez rozebranie ścianek działowych. W uzyskanej przestrzeni, po wyburzeniach zaprojektowano pomieszczenia: posadzka powierzchnia podłogi 0.01 pomieszczenie odpoczynku pł. ceramiczne 11,78m pomieszczenie z kabiną sauny i natryskami pł. ceramiczne 15,88m a kabina sauny drewno 5.64m w.c. pł. ceramiczne 3.21m 2 RAZEM POWIERZCHNIA POMIESZCZEŃ 36,51 m 2

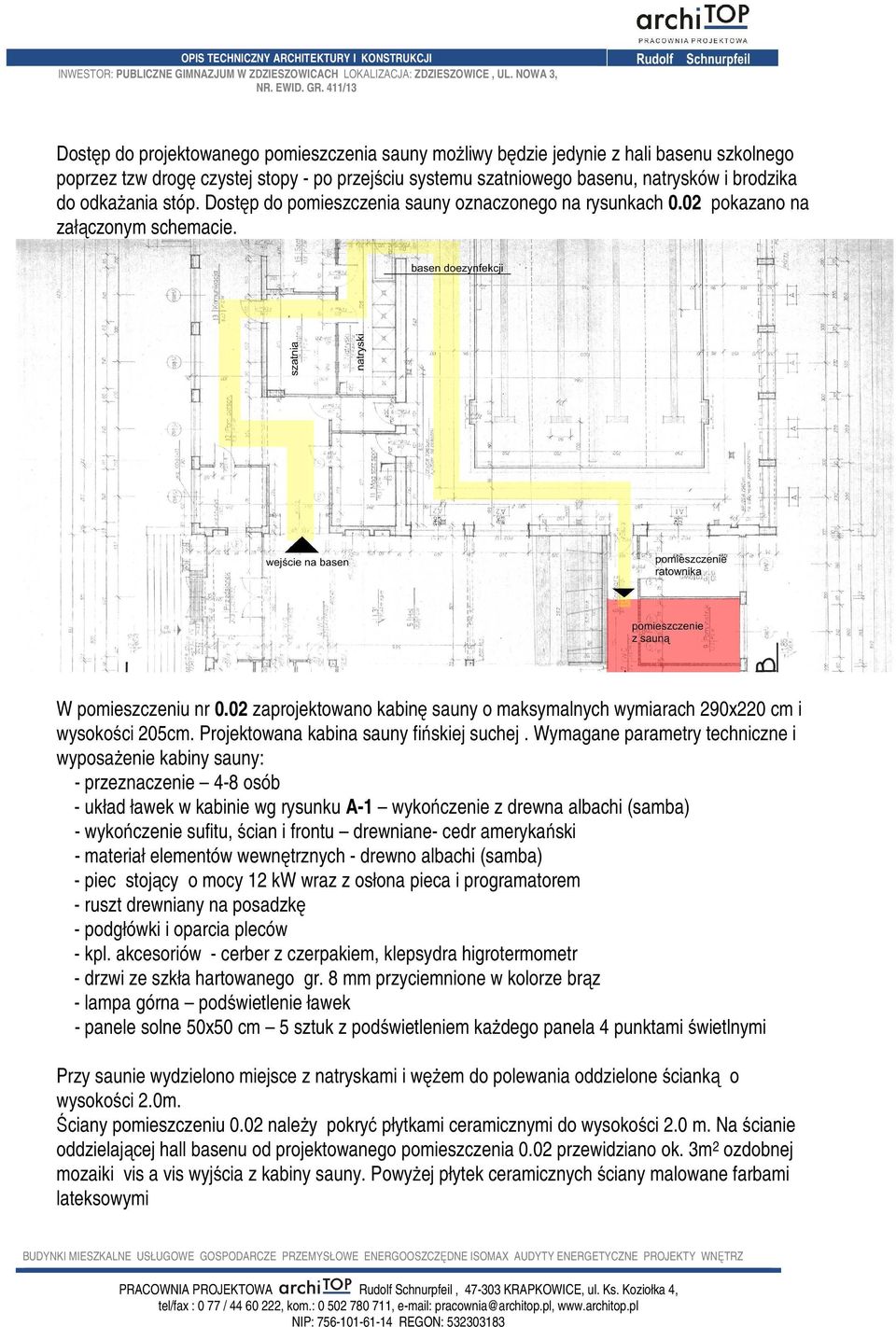

3 Dostęp do projektowanego pomieszczenia sauny możliwy będzie jedynie z hali basenu szkolnego poprzez tzw drogę czystej stopy - po przejściu systemu szatniowego basenu, natrysków i brodzika do odkażania stóp. Dostęp do pomieszczenia sauny oznaczonego na rysunkach 0.02 pokazano na załączonym schemacie. W pomieszczeniu nr 0.02 zaprojektowano kabinę sauny o maksymalnych wymiarach 290x220 cm i wysokości 205cm. Projektowana kabina sauny fińskiej suchej. Wymagane parametry techniczne i wyposażenie kabiny sauny: - przeznaczenie 4-8 osób - układ ławek w kabinie wg rysunku A-1 wykończenie z drewna albachi (samba) - wykończenie sufitu, ścian i frontu drewniane- cedr amerykański - materiał elementów wewnętrznych - drewno albachi (samba) - piec stojący o mocy 12 kw wraz z osłona pieca i programatorem - ruszt drewniany na posadzkę - podgłówki i oparcia pleców - kpl. akcesoriów - cerber z czerpakiem, klepsydra higrotermometr - drzwi ze szkła hartowanego gr. 8 mm przyciemnione w kolorze brąz - lampa górna podświetlenie ławek - panele solne 50x50 cm 5 sztuk z podświetleniem każdego panela 4 punktami świetlnymi Przy saunie wydzielono miejsce z natryskami i wężem do polewania oddzielone ścianką o wysokości 2.0m. Ściany pomieszczeniu 0.02 należy pokryć płytkami ceramicznymi do wysokości 2.0 m. Na ścianie oddzielającej hall basenu od projektowanego pomieszczenia 0.02 przewidziano ok. 3m 2 ozdobnej mozaiki vis a vis wyjścia z kabiny sauny. Powyżej płytek ceramicznych ściany malowane farbami lateksowymi

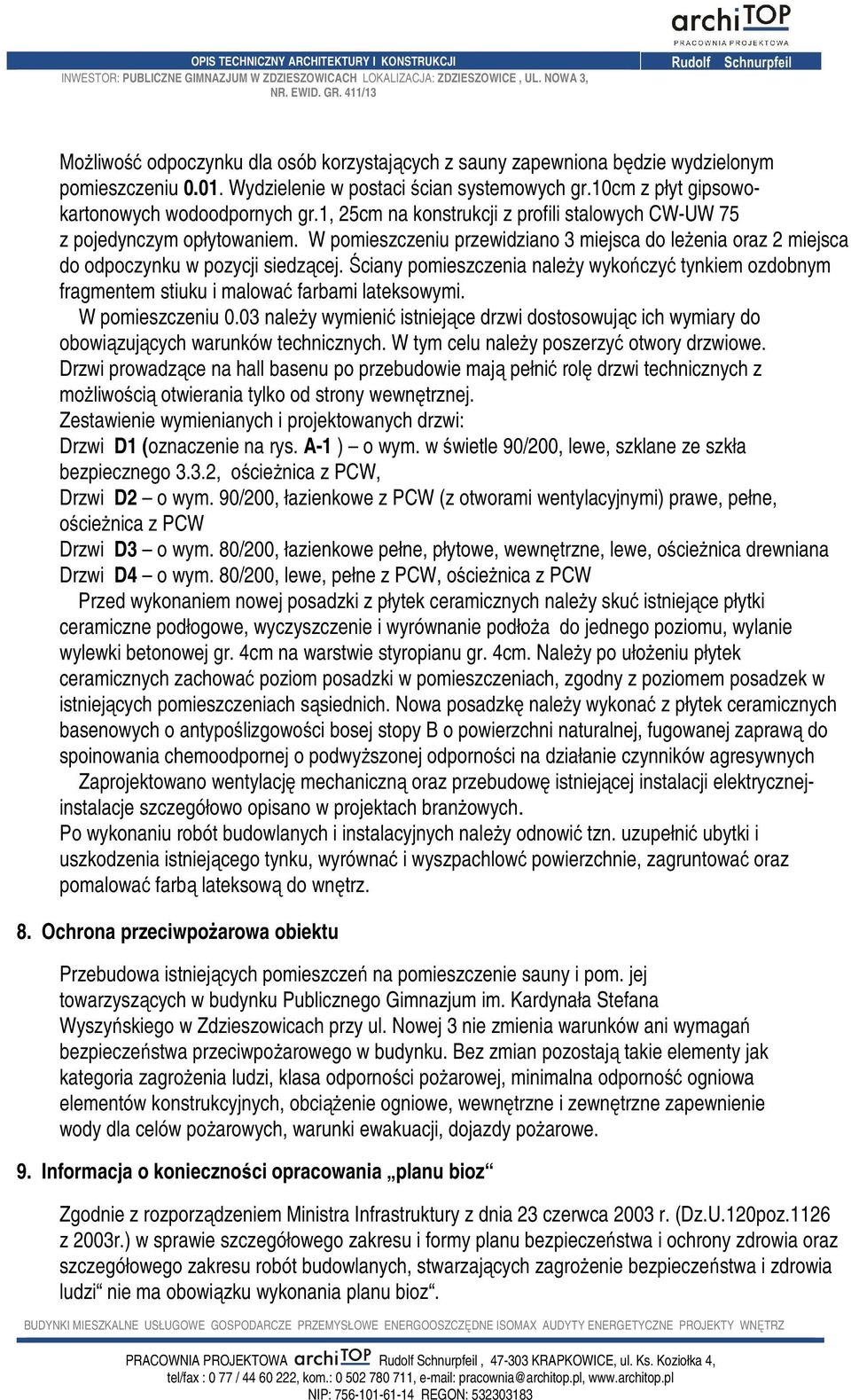

4 Możliwość odpoczynku dla osób korzystających z sauny zapewniona będzie wydzielonym pomieszczeniu Wydzielenie w postaci ścian systemowych gr.10cm z płyt gipsowokartonowych wodoodpornych gr.1, 25cm na konstrukcji z profili stalowych CW-UW 75 z pojedynczym opłytowaniem. W pomieszczeniu przewidziano 3 miejsca do leżenia oraz 2 miejsca do odpoczynku w pozycji siedzącej. Ściany pomieszczenia należy wykończyć tynkiem ozdobnym fragmentem stiuku i malować farbami lateksowymi. W pomieszczeniu 0.03 należy wymienić istniejące drzwi dostosowując ich wymiary do obowiązujących warunków technicznych. W tym celu należy poszerzyć otwory drzwiowe. Drzwi prowadzące na hall basenu po przebudowie mają pełnić rolę drzwi technicznych z możliwością otwierania tylko od strony wewnętrznej. Zestawienie wymienianych i projektowanych drzwi: Drzwi D1 (oznaczenie na rys. A-1 ) o wym. w świetle 90/200, lewe, szklane ze szkła bezpiecznego 3.3.2, ościeżnica z PCW, Drzwi D2 o wym. 90/200, łazienkowe z PCW (z otworami wentylacyjnymi) prawe, pełne, ościeżnica z PCW Drzwi D3 o wym. 80/200, łazienkowe pełne, płytowe, wewnętrzne, lewe, ościeżnica drewniana Drzwi D4 o wym. 80/200, lewe, pełne z PCW, ościeżnica z PCW Przed wykonaniem nowej posadzki z płytek ceramicznych należy skuć istniejące płytki ceramiczne podłogowe, wyczyszczenie i wyrównanie podłoża do jednego poziomu, wylanie wylewki betonowej gr. 4cm na warstwie styropianu gr. 4cm. Należy po ułożeniu płytek ceramicznych zachować poziom posadzki w pomieszczeniach, zgodny z poziomem posadzek w istniejących pomieszczeniach sąsiednich. Nowa posadzkę należy wykonać z płytek ceramicznych basenowych o antypoślizgowości bosej stopy B o powierzchni naturalnej, fugowanej zaprawą do spoinowania chemoodpornej o podwyższonej odporności na działanie czynników agresywnych Zaprojektowano wentylację mechaniczną oraz przebudowę istniejącej instalacji elektrycznejinstalacje szczegółowo opisano w projektach branżowych. Po wykonaniu robót budowlanych i instalacyjnych należy odnowić tzn. uzupełnić ubytki i uszkodzenia istniejącego tynku, wyrównać i wyszpachlowć powierzchnie, zagruntować oraz pomalować farbą lateksową do wnętrz. 8. Ochrona przeciwpożarowa obiektu Przebudowa istniejących pomieszczeń na pomieszczenie sauny i pom. jej towarzyszących w budynku Publicznego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Zdzieszowicach przy ul. Nowej 3 nie zmienia warunków ani wymagań bezpieczeństwa przeciwpożarowego w budynku. Bez zmian pozostają takie elementy jak kategoria zagrożenia ludzi, klasa odporności pożarowej, minimalna odporność ogniowa elementów konstrukcyjnych, obciążenie ogniowe, wewnętrzne i zewnętrzne zapewnienie wody dla celów pożarowych, warunki ewakuacji, dojazdy pożarowe. 9. Informacja o konieczności opracowania planu bioz Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. (Dz.U.120poz.1126 z 2003r.) w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi nie ma obowiązku wykonania planu bioz.

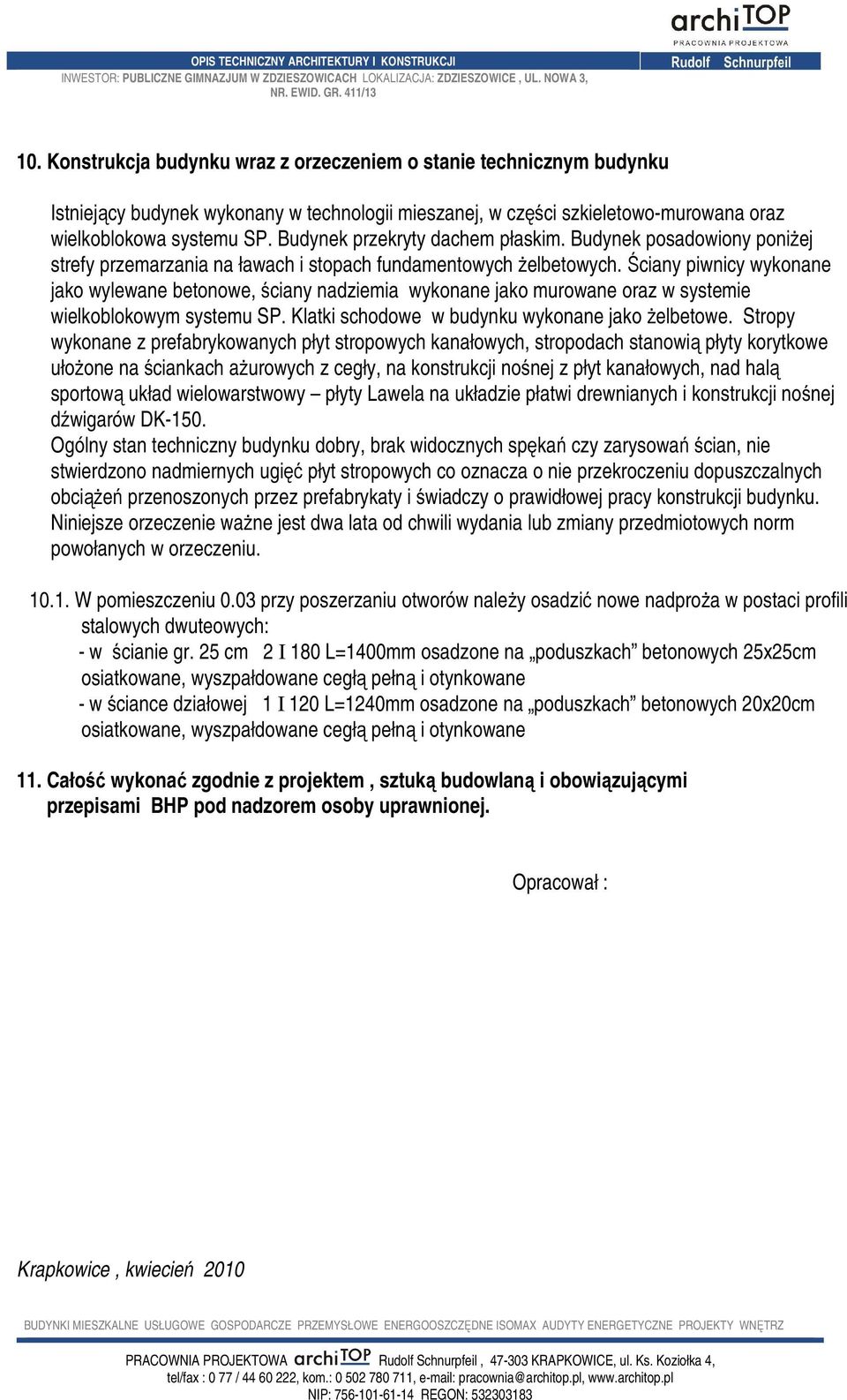

5 10. Konstrukcja budynku wraz z orzeczeniem o stanie technicznym budynku Istniejący budynek wykonany w technologii mieszanej, w części szkieletowo-murowana oraz wielkoblokowa systemu SP. Budynek przekryty dachem płaskim. Budynek posadowiony poniżej strefy przemarzania na ławach i stopach fundamentowych żelbetowych. Ściany piwnicy wykonane jako wylewane betonowe, ściany nadziemia wykonane jako murowane oraz w systemie wielkoblokowym systemu SP. Klatki schodowe w budynku wykonane jako żelbetowe. Stropy wykonane z prefabrykowanych płyt stropowych kanałowych, stropodach stanowią płyty korytkowe ułożone na ściankach ażurowych z cegły, na konstrukcji nośnej z płyt kanałowych, nad halą sportową układ wielowarstwowy płyty Lawela na układzie płatwi drewnianych i konstrukcji nośnej dźwigarów DK-150. Ogólny stan techniczny budynku dobry, brak widocznych spękań czy zarysowań ścian, nie stwierdzono nadmiernych ugięć płyt stropowych co oznacza o nie przekroczeniu dopuszczalnych obciążeń przenoszonych przez prefabrykaty i świadczy o prawidłowej pracy konstrukcji budynku. Niniejsze orzeczenie ważne jest dwa lata od chwili wydania lub zmiany przedmiotowych norm powołanych w orzeczeniu W pomieszczeniu 0.03 przy poszerzaniu otworów należy osadzić nowe nadproża w postaci profili stalowych dwuteowych: - w ścianie gr. 25 cm 2 I 180 L=1400mm osadzone na poduszkach betonowych 25x25cm osiatkowane, wyszpałdowane cegłą pełną i otynkowane - w ściance działowej 1 I 120 L=1240mm osadzone na poduszkach betonowych 20x20cm osiatkowane, wyszpałdowane cegłą pełną i otynkowane 11. Całość wykonać zgodnie z projektem, sztuką budowlaną i obowiązującymi przepisami BHP pod nadzorem osoby uprawnionej. Opracował : Krapkowice, kwiecień 2010
