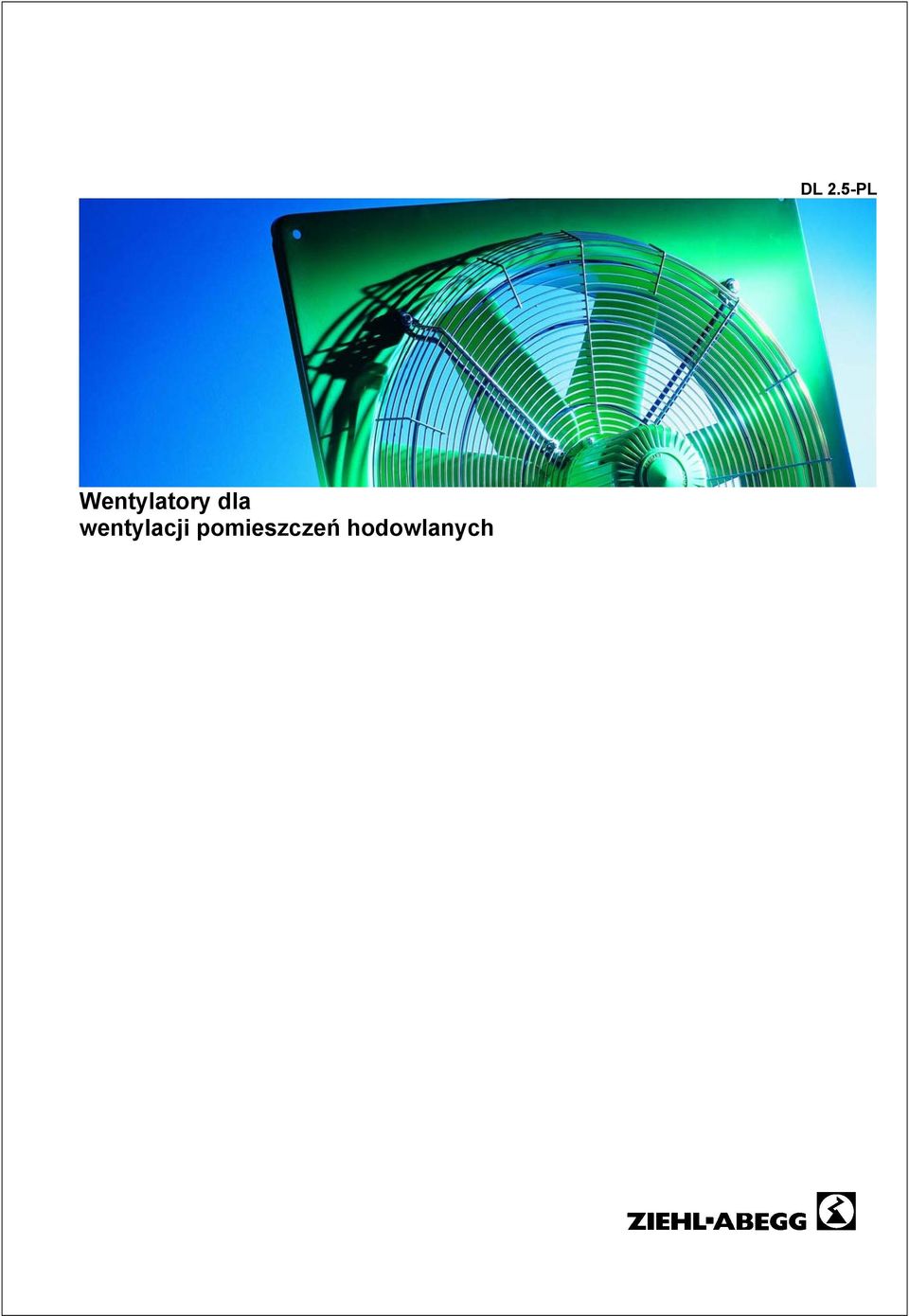

1 Wentylatory dla wentylacji pomieszczeń hodowlanych DL 2.5-PL

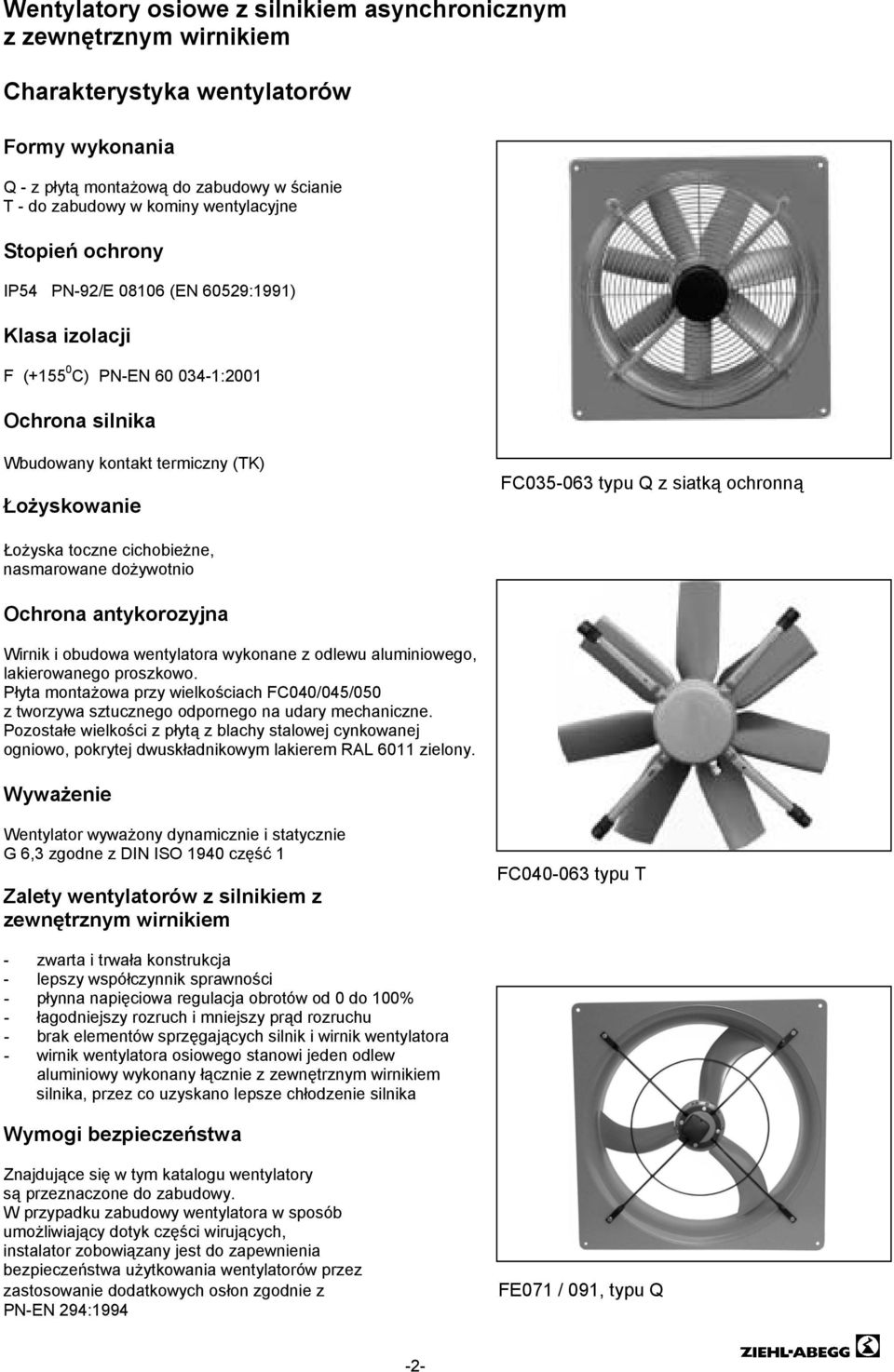

2 Charakterystyka wentylatorów Formy wykonania Q - z płytą montażową do zabudowy w ścianie T - do zabudowy w kominy wentylacyjne Stopień ochrony IP54 PN-92/E (EN 60529:1991) Klasa izolacji F ( C) PN-EN :2001 Ochrona silnika Wbudowany kontakt termiczny (TK) Łożyskowanie FC typu Q z siatką ochronną Łożyska toczne cichobieżne, nasmarowane dożywotnio Ochrona antykorozyjna Wirnik i obudowa wentylatora wykonane z odlewu aluminiowego, lakierowanego proszkowo. Płyta montażowa przy wielkościach FC040/045/050 z tworzywa sztucznego odpornego na udary mechaniczne. Pozostałe wielkości z płytą z blachy stalowej cynkowanej ogniowo, pokrytej dwuskładnikowym lakierem RAL 6011 zielony. Wyważenie Wentylator wyważony dynamicznie i statycznie G 6,3 zgodne z DIN ISO 1940 część 1 Zalety wentylatorów z silnikiem z zewnętrznym wirnikiem FC typu T - zwarta i trwała konstrukcja - lepszy współczynnik sprawności - płynna napięciowa regulacja obrotów od 0 do 100% - łagodniejszy rozruch i mniejszy prąd rozruchu - brak elementów sprzęgających silnik i wirnik wentylatora - wirnik wentylatora osiowego stanowi jeden odlew aluminiowy wykonany łącznie silnika, przez co uzyskano lepsze chłodzenie silnika Wymogi bezpieczeństwa Znajdujące się w tym katalogu wentylatory są przeznaczone do zabudowy. W przypadku zabudowy wentylatora w sposób umożliwiający dotyk części wirujących, instalator zobowiązany jest do zapewnienia bezpieczeństwa użytkowania wentylatorów przez zastosowanie dodatkowych osłon zgodnie z PN-EN 294:1994 FE071 / 091, typu Q -2-

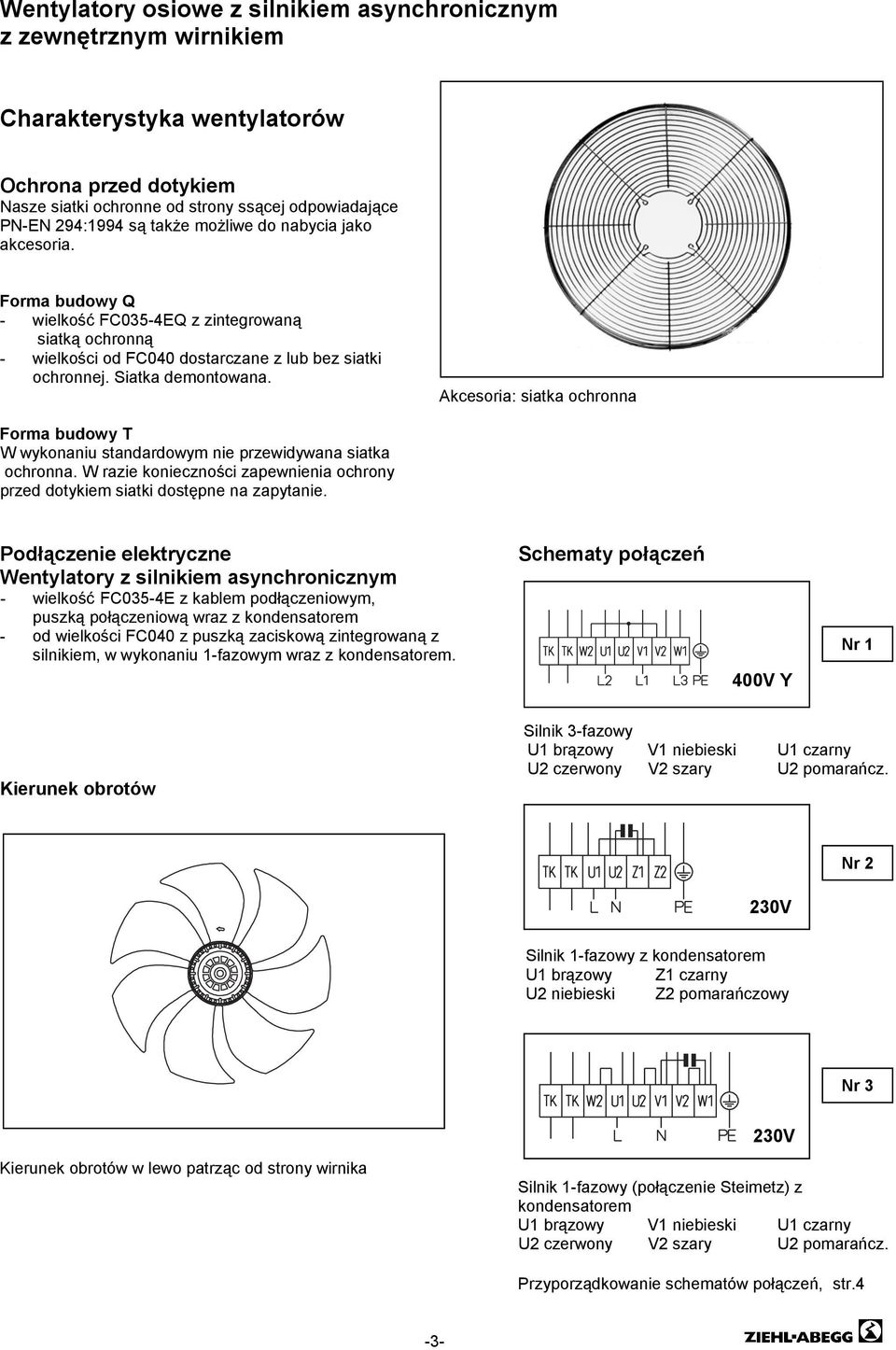

3 Charakterystyka wentylatorów Ochrona przed dotykiem Nasze siatki ochronne od strony ssącej odpowiadające PN-EN 294:1994 są także możliwe do nabycia jako akcesoria. Forma budowy Q - wielkość FC035-4EQ z zintegrowaną siatką ochronną - wielkości od FC040 dostarczane z lub bez siatki ochronnej. Siatka demontowana. Akcesoria: siatka ochronna Forma budowy T W wykonaniu standardowym nie przewidywana siatka ochronna. W razie konieczności zapewnienia ochrony przed dotykiem siatki dostępne na zapytanie. Podłączenie elektryczne Wentylatory z silnikiem asynchronicznym - wielkość FC035-4E z kablem podłączeniowym, puszką połączeniową wraz z kondensatorem - od wielkości FC040 z puszką zaciskową zintegrowaną z silnikiem, w wykonaniu 1-fazowym wraz z kondensatorem. Schematy połączeń 400V Y Nr 1 Kierunek obrotów Silnik 3-fazowy U1 brązowy V1 niebieski U1 czarny U2 czerwony V2 szary U2 pomarańcz. Nr 2 230V Silnik 1-fazowy z kondensatorem U1 brązowy Z1 czarny U2 niebieski Z2 pomarańczowy Nr 3 230V Kierunek obrotów w lewo patrząc od strony wirnika Silnik 1-fazowy (połączenie Steimetz) z kondensatorem U1 brązowy V1 niebieski U1 czarny U2 czerwony V2 szary U2 pomarańcz. Przyporządkowanie schematów połączeń, str.4-3-

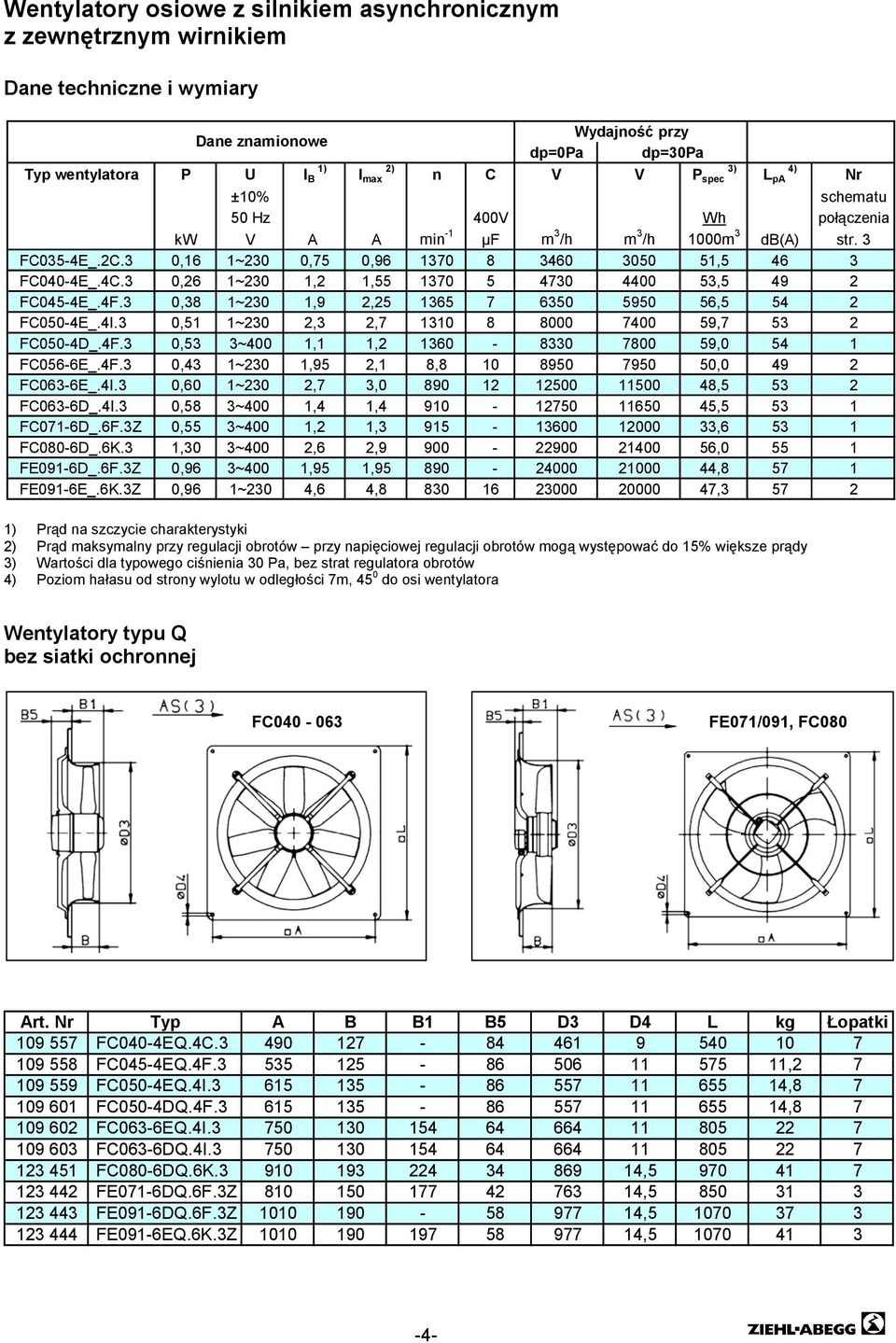

4 Dane techniczne i wymiary Dane znamionowe Typ wentylatora P U I B 1) I max 2) Wydajność przy dp=0pa dp=30pa 3) n C V V P spec ±10% schematu 50 Hz 400V Wh połączenia kw V A A min -1 µf m 3 /h m 3 /h 1000m 3 db(a) str. 3 FC035-4E_.2C.3 0,16 1~230 0,75 0, , FC040-4E_.4C.3 0,26 1~230 1,2 1, , FC045-4E_.4F.3 0,38 1~230 1,9 2, , FC050-4E_.4I.3 0,51 1~230 2,3 2, , FC050-4D_.4F.3 0,53 3~400 1,1 1, , FC056-6E_.4F.3 0,43 1~230 1,95 2,1 8, , FC063-6E_.4I.3 0,60 1~230 2,7 3, , FC063-6D_.4I.3 0,58 3~400 1,4 1, , FC071-6D_.6F.3Z 0,55 3~400 1,2 1, , FC080-6D_.6K.3 1,30 3~400 2,6 2, , FE091-6D_.6F.3Z 0,96 3~400 1,95 1, , FE091-6E_.6K.3Z 0,96 1~230 4,6 4, , ) Prąd na szczycie charakterystyki 2) Prąd maksymalny przy regulacji obrotów przy napięciowej regulacji obrotów mogą występować do 15% większe prądy 3) Wartości dla typowego ciśnienia 30 Pa, bez strat regulatora obrotów 4) Poziom hałasu od strony wylotu w odległości 7m, 45 0 do osi wentylatora L pa 4) Nr Wentylatory typu Q bez siatki ochronnej FC FE071/091, FC080 Art. Nr Typ A B B1 B5 D3 D4 L kg Łopatki FC040-4EQ.4C FC045-4EQ.4F , FC050-4EQ.4I , FC050-4DQ.4F , FC063-6EQ.4I FC063-6DQ.4I FC080-6DQ.6K , FE071-6DQ.6F.3Z , FE091-6DQ.6F.3Z , FE091-6EQ.6K.3Z ,

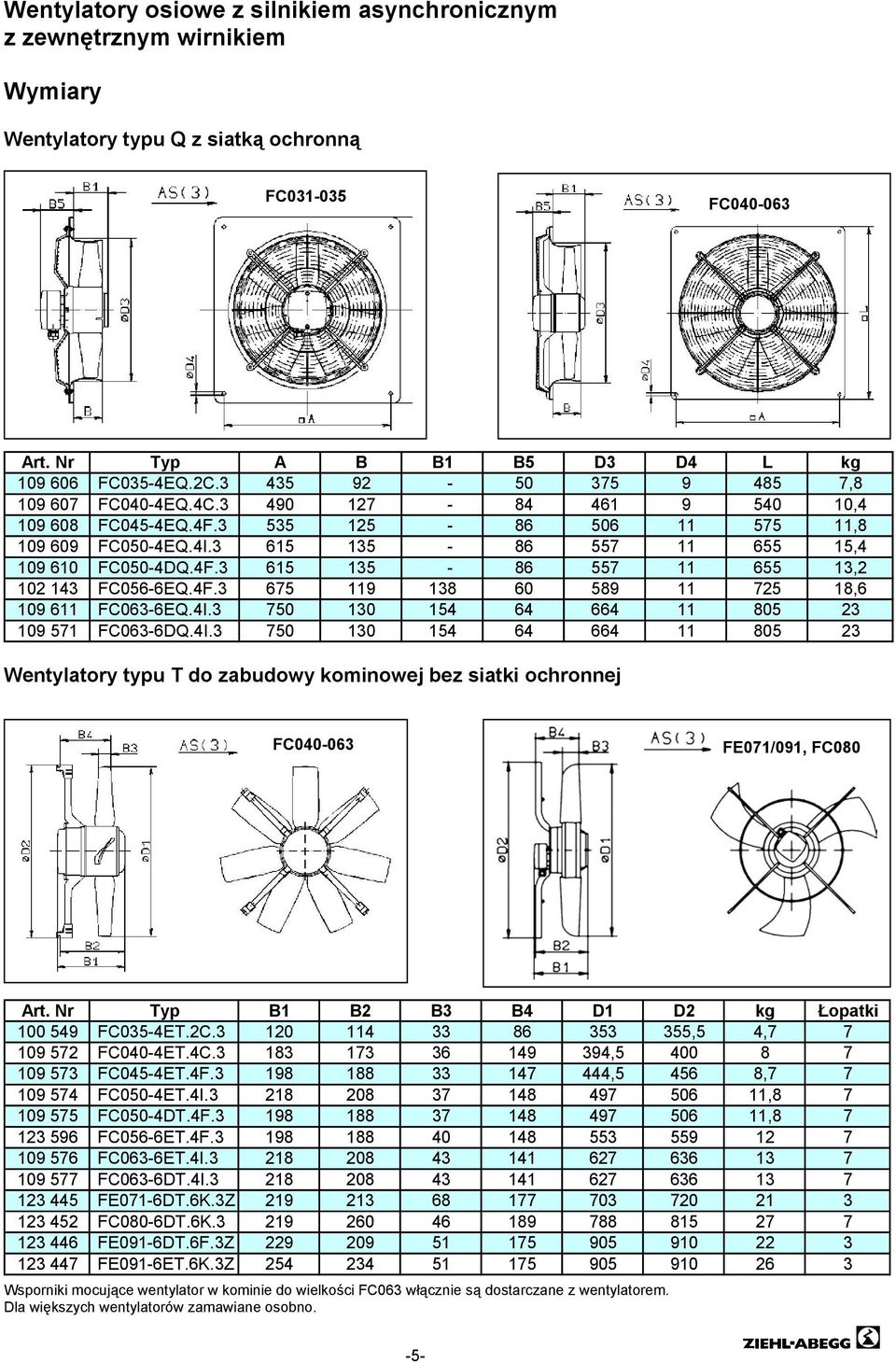

5 Wymiary Wentylatory typu Q z siatką ochronną FC FC Art. Nr Typ A B B1 B5 D3 D4 L kg FC035-4EQ.2C , FC040-4EQ.4C , FC045-4EQ.4F , FC050-4EQ.4I , FC050-4DQ.4F , FC056-6EQ.4F , FC063-6EQ.4I FC063-6DQ.4I Wentylatory typu T do zabudowy kominowej bez siatki ochronnej FC FE071/091, FC080 Art. Nr Typ B1 B2 B3 B4 D1 D2 kg Łopatki FC035-4ET.2C ,5 4, FC040-4ET.4C , FC045-4ET.4F , , FC050-4ET.4I , FC050-4DT.4F , FC056-6ET.4F FC063-6ET.4I FC063-6DT.4I FE071-6DT.6K.3Z FC080-6DT.6K FE091-6DT.6F.3Z FE091-6ET.6K.3Z Wsporniki mocujące wentylator w kominie do wielkości FC063 włącznie są dostarczane z wentylatorem. Dla większych wentylatorów zamawiane osobno. -5-
