1 ul. Gen. T. Pełczyńskiego 3/153, Warszawa 5k Wsparcie Budownictwa Sp. z o.o. Specyfikacja techniczna wykonania i odbioru robót budowlanych w budynku na terenie Ośrodka Reprezentacyjnego MON Konserwacji odcinków instalacji wodociągowej i ciepłowniczej w budynkach nr 45, 53, 56. Kody CPV: Roboty instalacyjne wodne i kanalizacyjne

2 I.Spis treści II. Wstęp Przedmiot STWiORB Zakres stosowania ST Zakres robót objętych ST... 3 III. Nazwy i kody grup, klas i kategorii robót... 7 IV. Wymagania ogólne Wymagania ogólne dotyczące robót ) Zgodność robót z Specyfikacją Techniczną ) Przekazanie terenu budowy ) Zabezpieczenie terenu budowy ) Zaplecze budowy ) Ochrona i utrzymanie robót ) Powiązania prawne i odpowiedzialność prawna ) Ochrona własności publicznej i prywatnej ) Materiały szkodliwe dla otoczenia ) Ochrona przeciwpożarowa ) Bezpieczeństwo i higiena pracy (BHP) Materiały ) Akceptowanie użytych materiałów ) Równoważne stosowanie materiałów ) Materiały nie odpowiadające wymaganiom ) Przechowywanie i składowanie materiałów ) Wymogi szczegółowe a. Przewody b. Armatura Sprzęt Transport Wykonanie robót ) Ogólne zasady prowadzenia robót ) Roboty demontażowe Strona 1 z 20

3 3) Montaż rurociągów ) Badania i uruchomienie instalacji ) Wykonanie izolacji ciepłochronnej Kontrola jakości robót Dokumenty budowy ) Dokumenty dopuszczające do obrotu ) Przechowywanie dokumentów budowy V. Odbiór robót VI. Obmiar robót VII. Podstawa płatności VIII. Przepisy związane Strona 2 z 20

4 II.Wstęp 1. Przedmiot STWiORB Przedmiotem niniejszej specyfikacji technicznej wykonania i odbioru robót budowlanych zwanej dalej ST jest konserwacja odcinków instalacji wodociągowej i ciepłowniczej w budynkach nr 45, 53, 56.na terenie Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej zlokalizowanej w Nowej Wsi na ul. Grodziskiej 1 w Pruszkowie. Inwestorem dla zadania jest: Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej Pruszków, ul. Grodziskiej 1, Nowa Wieś 2. Zakres stosowania ST Specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w pkt. 1.1 oraz stanowi podstawą do udzielenia zamówienia i zawarcia umowy na wykonanie robót 3. Zakres robót objętych ST Przedmiotem opracowania są prace polegające konserwacji odcinków instalacji wodociągowej i ciepłowniczej w budynkach nr 45, 53, 56. Polegające na: a) Wymianie 3 zaworów instalacji C.O Wymianie podlegają 3 zaworowy w piwnicy budynku pokazana na poniższym zdjęciu, Rysunek 1 Zdjęcie zaworów Strona 3 z 20

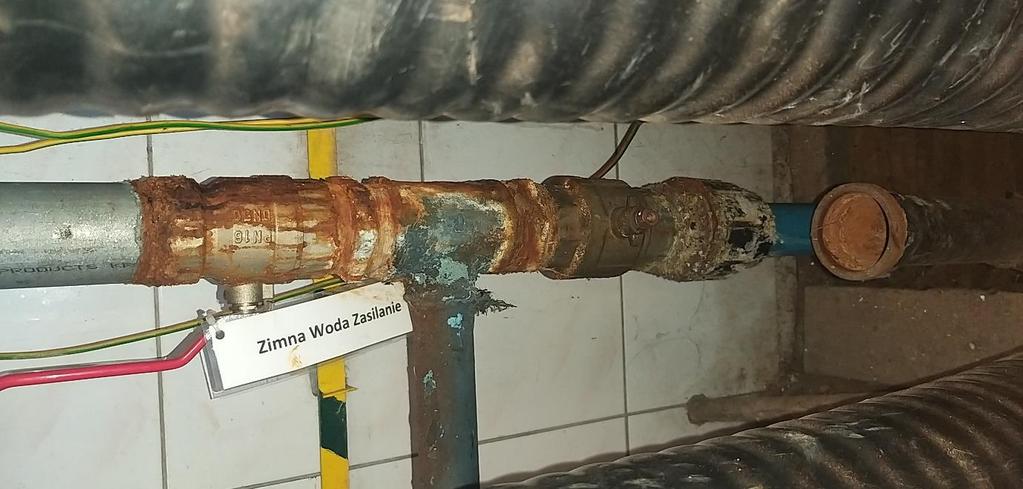

5 b) Wymianie odcinka rury stalowej zimnej wody na PP średnicy 32 PN16 wraz z odejściami oraz wymianie zestawu śrubunków wraz z trójnikiem złączką na przyłączu PE oraz zaworami oraz skorodowanym odcinkiem rury stalowej ocynkowanej Zakres prac przedstawiono na poniższych fotografiach Strona 4 z 20

6 Strona 5 z 20

7 c) Wykonaniu zrzutu wody na rurach PE fi 35 zasilających hydrofor z studni głębinowej wraz z licznikiem Zakres prac przedstawiono na poniższej fotografii na rysunku nr 1 stanowiącym załącznik do niniejszej specyfikacji Rysunek 2 Zdjęcie pomieszczenia UWAGA: PRZYBLŻONY ZAKRES PRAC POKAZANO KOLOREM CERWONYM NA ZDJĘCIACH Strona 6 z 20

8 III. Nazwy i kody grup, klas i kategorii robót Roboty instalacyjne wodne i kanalizacyjne IV.Wymagania ogólne 1. Wymagania ogólne dotyczące robót Wykonawca robót budowlanych odpowiada za jakość wykonania robót, zgodność z dokumentacją przetargową, specyfikacją techniczną oraz innymi wymogami Zamawiającego. Organizator przetargu zakłada, że Wykonawca jest profesjonalną, wykwalifikowaną firma budowlaną i dlatego jego obowiązkiem jest sprecyzować szczegółowo zakres prac poprzez przedmiary i szczegółowe omówienie całej dokumentacji. Wykonawcy nie usprawiedliwia brak wiedzy technicznej. Może się zdarzyć, że dokumentacja projektowa i przetargowa nie jest kompletna w każdym szczególe w związku z tym Wykonawca jest zobowiązany wykonać własne założenia dotyczące robót. Jeżeli podczas przetargu założenia te okażą się nieprawidłowe lub będą musiały zostać zmienione leży to w gestii Wykonawcy i ani organizator przetargu ani Zamawiający nie są za to odpowiedzialni. Wykonawca zweryfikuje dostarczone informacje z własna wiedzą i doświadczeniem tak, aby mógł przygotować ofertę. Obowiązkiem Wykonawcy jest zabezpieczyć wszelkie informacje tak aby móc przedłożyć łączną cenę. Wykonawca może pozyskać dodatkowe informacje ułatwiające kalkulację oferty w drodze zapytań do Zamawiającego lub organizatora przetargu o doprecyzowanie informacji lub uzupełnienie dokumentacji przetargowej. UWAGA! Wykonawca jest zobowiązany przed przystąpieniem do realizacji do wykonania szczegółowych pomiarów z natury drzwi przewidzianych do wymiany. Wszelkie następstwa błędnych wymiarów drzwi obciążą wykonawcę. 1) Zgodność robót z Specyfikacją Techniczną Dokumentacja Projektowa i Specyfikacje Techniczne (ST) oraz inne dodatkowe dokumenty przekazane przez Zamawiającego (np. protokoły konieczności na roboty dodatkowe, zamienne i zaniechania) stanowią o zamówionym zakresie i są integralną częścią umowy, a wymagania w nich zawarte są obowiązujące dla Wykonawcy. Strona 7 z 20

9 Dane określone w ST uważane są za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów muszą być jednorodne i wykazywać zgodność z określonymi wymogami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy roboty lub materiały nie będą w pełni zgodne ST i wpłynie to na zmianę parametrów wykonanych elementów budowli, to takie materiały winny być niezwłocznie zastąpione innymi, a roboty wykonane od nowa na koszt Wykonawcy. 2) Przekazanie terenu budowy Inwestor przekaże teren budowy wykonawcy w terminie ustalonym umową. Wskaże punkt poboru wody i energii elektrycznej, punkty osnowy geodezyjnej. Wykonawca wykona z materiałów własnych i usunie nieodpłatnie opomiarowanie punktów poboru mediów w sposób uzgodniony z dostawcą (użytkownikiem obiektu). 3) Zabezpieczenie terenu budowy Wykonawca na swój koszt zabezpieczy miejsce prowadzenia prac oraz umieści, w miejscach i ilościach określonych przez Zamawiającego tablice informacyjne i ostrzegawcze. O ile będzie to wymagane określi niezbędny dodatkowy sposób wydzielenia terenu prac. Zabezpieczenie prowadzonych robót nie podlega odrębnej zapłacie. 4) Zaplecze budowy Wykonawca zorganizuje zaplecze na własny koszt. Wszystkie szczegóły zostaną przekazane Wykonawcy w momencie przekazania Wykonawcy terenu budowy. 5) Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty zakończenia robót i przekazanie prac Zamawiającemu. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby obiekt lub jego elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego 6) Powiązania prawne i odpowiedzialność prawna Wykonawca zobowiązany jest znać i stosować wszystkie przepisy powszechnie obowiązujące oraz przepisy (wydane przez odpowiednie władze miejscowe), które są w jakichkolwiek sposób związane z robotami oraz musi być w pełni odpowiedzialny za ich przestrzeganie podczas prowadzenia budowy. Wykonawca będzie przestrzegać praw patentowych lub innych praw własności i będzie w pełni odpowiedzialny za wypełnienie wszystkich wymagań prawnych dotyczących: wykorzystania Strona 8 z 20

10 opatentowanych rozwiązań projektowych, urządzeń, materiałów lub metod. W sposób ciągły powinien informować Zmawiającego o swoich działaniach, przedstawiając kopie zezwoleń i inne odpowiednie dokumenty. Jeśli nie dotrzymanie w/w wymagań spowoduje następstwa finansowe lub prawne to w całości obciążą one Wykonawcę. 7) Ochrona własności publicznej i prywatnej Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej lub prywatnej. Jeżeli w związku z zaniedbaniem, niewłaściwym prowadzeniem robót lub brakiem koniecznych działań ze strony Wykonawcy nastąpi uszkodzenie lub zniszczenie własności prywatnej lub publicznej to Wykonawca, na swój koszt, naprawi lub odtworzy uszkodzoną własność. Stan uszkodzonej, a naprawionej własności powinien być nie gorszy niż przed powstaniem uszkodzenia. Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne oraz musi uzyskać od odpowiednich władz, będących właścicielami tych urządzeń, potwierdzenie informacji o ich lokalizacji (dostarczone przez Inwestora). Wykonawca zapewni w czasie trwania robót właściwe oznakowanie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń. 8) Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie wolno stosować materiałów wywołujących szkodliwe promieniowanie o natężeniu większym od dopuszczalnego. Wszystkie materiały użyte do robót muszą mieć świadectwa dopuszczenia do stosowania, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia za zgodą Inwestora, a ich użycie spowodowało jakiekolwiek zagrożenie dla środowiska, to konsekwencje tego poniesie Inwestor. Utylizacja materiałów szkodliwych pochodzących z demontażu należy do Wykonawcy i nie podlega dodatkowej opłacie. 9) Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, Wykonawca rozmieści na terenie budowy, w pomieszczeniach biurowych i magazynowych oraz przy maszynach i w pojazdach mechanicznych. Materiały łatwopalne będą składane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Prace pożarowo niebezpieczne wykonywane będą na zasadach uzgodnionych z przedstawicielami użytkownika nieruchomości. Wykonawca będzie odpowiedzialny za wszystkie straty powodowane pożarem wywołanym jego działalnością przy realizacji robót przez personel Wykonawcy. Wykonawca odpowiadać będzie za straty spowodowane przez pożar wywołany Strona 9 z 20

11 przez osoby trzecie powstały w wyniku zaniedbań w zabezpieczeniu budowy i materiałów niebezpiecznych. 10) Bezpieczeństwo i higiena pracy (BHP) Podczas realizacji robót Wykonawca przestrzegać będzie przepisów dotyczących bhp. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowie osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszystkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kosztorysowej. 2. Materiały 1) Akceptowanie użytych materiałów przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania oraz odpowiednie świadectwa badania jakości w celu zatwierdzenia przez Zamawiającego. Zatwierdzenie jednego materiału z danego źródła nie oznacza automatycznego zatwierdzenia pozostałych materiałów z tego źródła. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczalnego źródła w sposób ciągły spełniają wymagania ST w czasie prowadzenia robót. Jeżeli materiały z akceptowanego źródła są niejednorodne lub niezadowalającej jakości, Wykonawca powinien zmienić źródło zaopatrywania w materiały. Materiały wykończeniowe stosowane na płaszczyznach widocznych z jednego miejsca powinny być z tej samej partii materiału w celu zachowania tych samych właściwości kolorystycznych w czasie całego procesu eksploatacji. 2) Równoważne stosowanie materiałów W dalszej części Specyfikacji powołane mogą być konkretne urządzenia, maszyny, materiały lub ich producenci, przyjmuje się że nie są one wiążące, i mają one jedynie charakter informacyjny i przykładowy. Karty katalogowe (jeśli są) mają jedynie charakter pomocniczy w celu określenia parametrów i charakterystyki pracy poszczególnych urządzeń. Dopuszcza się zastosowanie innych równoważnych urządzeń o parametrach pracy i charakterystyce nie gorszej niż określono w kartach katalogowych. Strona 10 z 20

12 Dopuszcza się zastosowanie urządzeń, armatury równorzędnych tj. o równych lub lepszych parametrach technologicznych, o równych lub lepszych parametrach materiałowych, zapewniających równą lub lepszą trwałość i niezawodność oraz równe lub mniejsze zużycie energii elektrycznej, z okresem gwarancji co najmniej 3- letnim licząc od daty podpisania końcowego protokołu odbioru robót. Zamawiający nie wyraża zgody na zastosowanie urządzeń o większym zużyciu energii elektrycznej niż wyspecyfikowano w dokumentacji. Dopuszcza się zastosowanie materiałów równorzędnych tj. o równych lub lepszych parametrach technicznych, o równych lub lepszych parametrach materiałowych, zapewniających równą lub lepszą trwałość i niezawodność. 3) Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy. Wbudowanie materiałów bez akceptacji Inspektora Nadzoru Wykonawca wykonuje na własne ryzyko licząc się z tym, że roboty nie zostaną przyjęte i nie będą zapłacone. 4) Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, (do czasu, gdy będą one potrzebne do wbudowania) były zabezpieczone przed zniszczeniem, zachowały swoją jakość i właściwości oraz były dostępne do kontroli przez Inspektora nadzoru inwestorskiego. Przechowywanie materiałów musi się odbywać na zasadach i w warunkach odpowiednich dla danego materiału oraz w sposób skutecznie zabezpieczający przed dostępem osób trzecich. Wszystkie miejsca czasowego składowania materiałów powinny być po zakończeniu robót, doprowadzone przez Wykonawcę do ich pierwotnego stanu. 5) Wymogi szczegółowe a. Przewody Instalacja wodociągowa ma być wykonana z rur PP-R jednorodna PN16 metodą zgrzewania. Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniami. Właściwości materiału Polipropylen PP-R (typ 3) Wpływ na wodę przeznaczoną do spożycia przez ludzi Atest PZH B-BK /20 Strona 11 z 20

13 Wygląd zewnętrzny Wymiary Odporność na ciśnienie wewnętrzne: Naprężenie obwodowe MPa / Temperatura C / Czas badania h Klasa zastosowań / temp. projektowa / temp. maks. Klasa zastosowań / ciśnienie projektowe Powierzchnie zewnętrzne i wewnętrzne gładkie, czyste, pozbawione porów i wgłębień Skurcz wzdłużny <2% D = 16-1 l0mm S = 2,5; 3,2; 5 16MPa /20 C/lh 4,3MPa/95 C/22h 3,8MPa/95 C/165h 3,5MPa/95 C /22h Brak odkształceń oraz pęknięć klasa 1 / 60 C / 80 C klasa 2 / 70 C / 80 C klasa 4 / 60 C / 70 C klasa 5 / 80 C / 90 C dla PN20 (S=2,5) - klasa l/10bar, 2/8bar, 4/10bar, 5/6bar Odporność na uderzenie w temperaturze 0 C wadliwość <10% Wskaźnik szybkości płynięcia MFR (2,16kg ; 230 C) dla PN16(S=3,2)-klasa l/8bar, 2/6bar, 4/10bar, 5/6bar dla PN 10 (S=5) - klasa l/6bar Maksymalna zmiana w wyniku przetworzenia surowca na rury AMFR<30% b. Armatura Instalacja ma być wyposażona w typową armaturę odcinającą oraz armaturę wypływową o podwyższonym standardzie. Zawory odcinającej kulowe Zawory mogą być montowane w rurociągach pionowych, poziomych oraz skośnych w dowolnym położeniu, powinny pracować w pozycji całkowicie otwarty lub całkowicie zamknięty. Zawory należy montować w instalacji działając kluczem z niezaciskającymi się szczękami tylko na ten gwintowany kielich, do którego wkręcana jest rura. Obciążenie obydwu gwintowanych kielichów jednocześnie przeciwnymi momentami może spowodować trwałe uszkodzenie zaworu. Maksymalna temperatura pracy dla instalacji wodociągowych zimnej i ciepłej wody użytkowej (Tmaxw) = 65 C, przy maksymalnym ciśnieniu pracy (Pmaxw) = 2,5 MPa (25 bar). Strona 12 z 20

14 Maksymalna temperatura pracy dla instalacji grzewczych (Tmaxh) = 100 C, przy maksymalnym ciśnieniu pracy (Pmaxh) = 1,6 MPa (16 bar). 1. Wymiary Moment napędowy Odporność na skręcanie Odporność na zginanie wg deklaracji producenta wg PN-EN13828:2005 wg PN-EN13828:2005 Wytrzymałość ograniczników Nie występują widoczne odkształcenia, pęknięcia lub uszkodzenia Szczelność: - szczelność zamknięcia - szczelność zewnętrzna - Nie występują przecieki i uszkodzenia kurka Trwałość Uszczelnienia kątowe Nie występują przecieki i uszkodzenia kurka wg PN-EN13828:2005 Wodomierz Wodomierz do pomiaru przepływu i objętości wody o temperaturze do 30 C lub 50 C lub wody gorącej o temperaturze do 130 C przez instalację zamkniętą o pełnym przepływie strumienia, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16) Przystosowanie do montażu nakładki radiowej do komunikacji w standardzie Wireless M-Bus oraz nakładki impulsowej (nie dotyczy wykonania JS-NK i -NKP) Łatwość odczytu wskazań liczydła Liczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanie Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360 Zabezpieczenie przed mechaniczną ingerencją zewnętrzną Dwustronnie łożyskowany wirniką Strona 13 z 20

15 3. Sprzęt W realizacji robót będących przedmiotem niniejszej szczegółowej specyfikacji technicznej wykorzystane zostaną narzędzia i sprzęt niezbędne przy montażu stolarki drzwiowej. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót i będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w ST.W przypadku braku ustaleń w wymienionych dokumentach, zasady pracy sprzętu powinny być uzgodnione i zaakceptowane przez Zamawiającego. 4. Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną negatywnie na jakość wykonanych robót i właściwości przewożonych materiałów. Wykonawca będzie usuwał, na bieżąco i na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych i na dojazdach na teren budowy. 5. Wykonanie robót 1) Ogólne zasady prowadzenia robót Wykonawca odpowiada za prowadzenie robót budowlanych zgodnie z przyjętymi wymogami. Polecenia zamawiającego będą wykonywane ni później niż w czasie przez niego wyznaczonym. Prace prowadzone są na terenie czynnej placówki w związku z tym: Wykonawca zobowiązany jest do przestrzegania przepisów obowiązujących na terenie placówki; Wykonawca może prowadzić prace po godzinach pracy Zamawiającego tylko po uzyskaniu pisemnej zgody Zamawiającego; Wykonawca ponosi odpowiedzialność za dokładne pomiary i wytyczenie elementów Wykonawca będzie odpowiedzialny za stosowność, stabilność i bezpieczeństwo wszystkich działań prowadzonych na Terenie prac, Wykonawca ograniczy prowadzenie swoich działań do Terenu prac Podczas realizacji robót Wykonawca będzie utrzymywał Teren Budowy w stanie wolnym od wszelkich nie potrzebnych przeszkód oraz będzie przechowywał w magazynie, lub odpowiednio rozmieści wszelki Sprzęt i nadmiar Materiałów. Wykonawca będzie odpowiedzialny za poprawne usytuowanie wszystkich części robót i naprawi każdy błąd w usytuowaniu, poziomach, wymiarach czy wyosiowaniu Robót. Strona 14 z 20

16 2) Roboty demontażowe Demontaż istniejącej instalacji wodociągowo-kanalizacyjnej wykonywany będzie bez odzysku elementów. Przed przystąpieniem do demontażu przewodów zaizolowanych należy zdemontować izolację cieplną. Rurociągi stalowe należy pociąć palnikami lub tarczą na odcinki długości pozwalającej na wyniesienie z budynku i transport. Materiały uzyskane z demontażu należy posegregować i wywieźć do składnicy złomu. Kwity potwierdzające sprzedaż złomu należy przedłożyć zleceniodawcy przy odbiorze robót. 3) Montaż rurociągów Rurociągi polipropylenowe o średnicy należy łączyć tylko kształtkami o połączeniach zgrzewanych do tego dostosowaną zgrzewarką. Rury należy obcinać tylko obcinakiem krążkowym. Zabrania się używania do cięcia rur różnego rodzaju pił lub tarcz. Po obcięciu końce rur muszą być odgratowane. Kierownictwo robót i nadzór techniczny zobowiązani są do przeprowadzania bieżących kontroli prawidłowości wykonania połączeń w trakcie montażu. Przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania przeszkody, mogące powodować uszkodzenie przewodów (np. pręty, wystające elementy zaprawy betonowej i muru). Przed zamontowaniem należy sprawdzić, czy elementy przewidziane do zamontowania nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziemia, papiery i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. Kolejność wykonywania robót: o wyznaczenie miejsca ułożenia rur, o wykonanie gniazd i osadzenie uchwytów, o przecinanie rur, o założenie tulei ochronnych, o ułożenie rur z zamocowaniem wstępnym, o wykonanie połączeń. W miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu Strona 15 z 20

17 przewodu. Długość tulei powinna być większa od grubości ściany lub stropu. Przejścia przez przegrody określone jako granice oddzielenia pożarowego należy wykonywać za pomocą odpowiednich tulei zabezpieczających. Przewody pionowe należy mocować do ścian za pomocą uchwytów umieszczonych co najmniej co 3,0 m dla rur o średnicy mm, przy czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Zabrania się używania haków, kołków drewnianych i wstrzeliwanych. Montaż armatury i osprzętu Montaż armatury i osprzętu ma być wykonany zgodnie z instrukcjami producenta i dostawcy. Połączenia rurociągów z armaturą za pomocą połączeń gwintowanych z uszczelnionych taśmą teflonową. W miejscach przejść przez ściany nie wolno wykonywać żadnych połączeń. Przejścia przewodów przez przegrody budowlane wykonać w tulejach ochronnych. Przestrzeń między rurą i tuleją należy wypełnić odpowiednim materiałem termoplastycznym lub pianką. Długość tulei powinna być większa o 6-8 mm od grubości ściany lub stropu. 4) Badania i uruchomienie instalacji Instalacja przed zakryciem bruzd i przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji termicznej przewodów musi być poddana próbie szczelności. Z próby szczelności należy sporządzić protokół. 5) Wykonanie izolacji ciepłochronnej 6. Kontrola jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca dostarczy Zamawiającemu wszystkie niezbędne dokumenty dopuszczające materiały do obrotu między innymi: Deklarację właściwości użytkowych Atesty Certyfikaty Zasady prowadzenia kontroli powinny być zgodne z wytycznymi wykonania robót W celu oceny jakości prac budowlanych należy sprawdzić: zgodność wymiarów, jakość materiałów użytych do wykonania Strona 16 z 20

18 prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych, Z dokonanego odbioru należy sporządzić protokół. 7. Dokumenty budowy 1) Dokumenty dopuszczające do obrotu Atesty materiałów, orzeczenia o jakości materiałów, recepty robocze i wyniki badań sporządzone przez Wykonawcę będą stanowić załącznik do protokołu odbioru. Do dokumentów budowy zalicza się także: protokół przekazania placu budowy, harmonogram robót budowlanych, umowy cywilnoprawne z osobami trzecimi i inne umowy cywilnoprawne, protokoły odbioru robót, protokoły z narad i ustaleń, dowody przekazania materiałów z demontażu, dowody utylizacji materiałów z demontażu podlegające utylizacji, korespondencja na budowie. 2) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na budowie w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Dokumenty budowy będą zawsze dostępne dla Inspektora i przedstawiane na życzenie Inwestora. V.Odbiór robót Odbioru robót dokonuje Zamawiający w obecności Wykonawcy. Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzona przez Wykonawcę i bezzwłocznie powiadomi o tym fakcie Zamawiającego. Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przekazać Zamawiającemu deklarację właściwości użytkowych, atesty i certyfikaty oraz inne dokumenty wymagane przez Zamawiającego. W przypadku, gdy wg Zamawiającego, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Strona 17 z 20

19 Termin wykonania ewentualnych robót poprawkowych i robót uzupełniających wyznaczy Zamawiający. Odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. W stosunku do następujących robót należy przeprowadzić odbiory między operacyjne: przejścia dla przewodów przez ściany i stropy (umiejscowienie i wymiary otworów), bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w przypadku minimalnych spadków odcinków poziomych. Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz przydatność robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru technicznego instalacji. Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: Dokumentacja projektowa z naniesionymi na niej zmianami i uzupełniania w trakcie wykonywania robót, Dziennik budowy, dokumenty dotyczące jakości wbudowanych materiałów (świadectwa jakości wydane przez dostawców materiałów), protokoły wszystkich odbiorów technicznych częściowych, protokół przeprowadzenia próby szczelności całej instalacji, dowód przekazania złomu do punktu skupu. Przy odbiorze końcowym należy sprawdzić: zgodność wykonania z dokumentacją projektową oraz ewentualnymi zapisami w Dzienniku budowy dotyczącymi zmian i odstępstw od Dokumentacji projektowej, protokoły z odbiorów częściowych i realizacji postanowień dotyczących usunięcia usterek, aktualność Dokumentacji projektowej (czy przeprowadzono wszystkie zmiany i uzupełnienia), protokoły badań szczelności instalacji. Jeżeli wszystkie czynności odbioru robót dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami ST Jeżeli chociaż jeden wynik badania będzie negatywny, zakres prac Strona 18 z 20

20 określonych niniejszą szczegółową specyfikacją techniczną nie może zostać odebrany. W takim przypadku należy przyjąć jedno z rozwiązań: poprawić i przedstawić do ponownego odbioru, jeżeli odchylenia od wymagań nie zagrażają bezpieczeństwu użytkowania i trwałości okładziny oraz jeżeli inwestor wyrazi zgodę, obniżyć ostatecznie wartość wykonanych robót, w przypadku gdy nie są możliwe powyższe rozwiązania, usunąć efekt błędnie VI.. OBMIAR ROBÓT wykonanych prac i ponownie je wykonać. Obmiar robót winien określić faktyczny zakres wykonywanych w jednostkach ustalonych w ślepym kosztorysie robót (lub SST). Obmiaru robót dokonuje Wykonawca, który winien pisemnie powiadomić Inspektora Nadzoru o zakresie obmierzanych robót w terminie najpóźniej w następnym dniu roboczym po wykonaniu robót. Obmiar odbywać się winien w obecności Inspektora Nadzoru i podlega jego akceptacji. Wyniki obmiaru należy wpisać do rejestru (księgi) obmiarów. Jakikolwiek błąd lub przeoczenie czy opuszczenie w ilościach podanych w ślepym kosztorysie (przez Zamawiającego) nie Zwalnia Wykonawcy od ukończenia wszystkich robót. Błędne dane zostaną poprawione zgodnie z instrukcją Inspektora Nadzoru na piśmie. Urządzenia i sprzęt pomiarowy. Urządzenia i sprzęt pomiarowy winien dostarczyć Wykonawca. Jeżeli urządzenia lub sprzęt wymaga badań atestujących to Wykonawca winien ważne świadectwa ich legalizacji. Czas przeprowadzania obmiaru. Obmiary będą przeprowadzone na bieżąco, każdego dnia wykonywania robót. posiadać Roboty pomiarowe do obmiaru oraz konieczne obliczenia winny być wykonane w sposób czytelny, zrozumiały i jednoznaczny. VII.Podstawa płatności Podstawą płatności jest faktura VAT wystawiona na podstawie protokołu odbioru robót. Faktura musi zostać dostarczona do siedziby Zamawiającego w ciągu 3 dni po należytej realizacji przedmiotu zamówienia. wykonanie. Wartość ryczałtowa uwzględnia wszystkie czynności, wymagania i badania składające się na jej Strona 19 z 20
