D PODBUDOWA Z KRUSZYW - WYMAGANIA OGÓLNE

Transkrypt

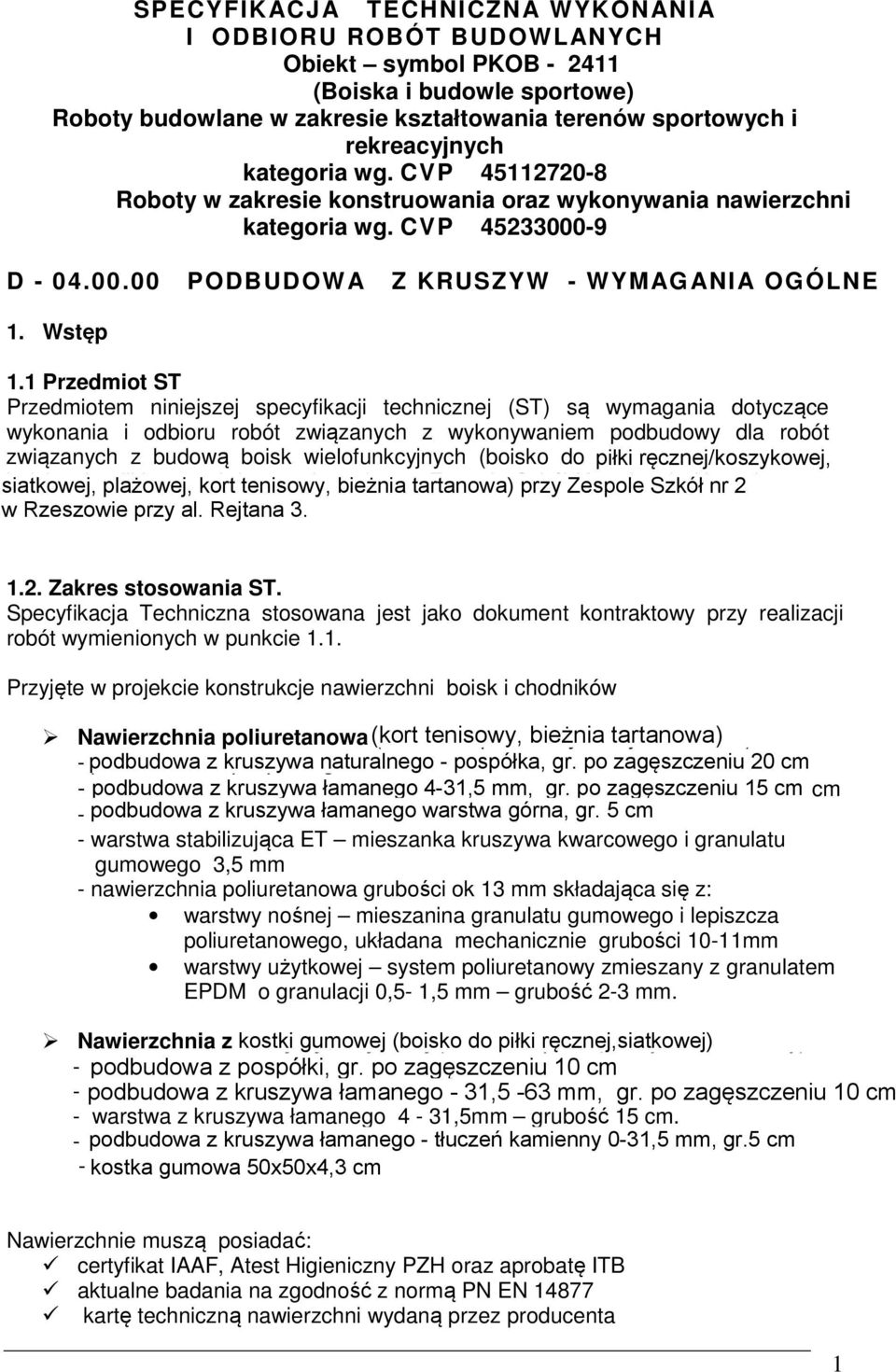

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Obiekt symbol PKOB (Boiska i budowle sportowe) Roboty budowlane w zakresie kształtowania terenów sportowych i rekreacyjnych kategoria wg. CVP Roboty w zakresie konstruowania oraz wykonywania nawierzchni kategoria wg. CVP D PODBUDOWA Z KRUSZYW - WYMAGANIA OGÓLNE 1. Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy dla robót związanych z budową boisk wielofunkcyjnych (boisko do koszykówki i siatkówki, boisko do piłki ręcznej, kort tenisowy) przy Zespole Szkół Kształcenia Ustawicznego w Rzeszowie, przy ul. Sucharskiego dz. nr ew Zakres stosowania ST. Specyfikacja Techniczna stosowana jest jako dokument kontraktowy przy realizacji robót wymienionych w punkcie 1.1. Przyjęte w projekcie konstrukcje nawierzchni boisk i chodników Nawierzchnia poliuretanowa (boiska do piłki koszykowej i siatkówki) - podbudowa z pospółki grubości 20 cm - warstwa konstrukcyjna z kruszywa łamanego 31,5 63,0mm grubość:15 cm - warstwa klinująca z kruszywa łamanego 0-31,5mm grubość 5 cm. - warstwa stabilizująca ET mieszanka kruszywa kwarcowego i granulatu gumowego 3,5 mm - nawierzchnia poliuretanowa grubości ok 13 mm składająca się z: warstwy nośnej mieszanina granulatu gumowego i lepiszcza poliuretanowego, układana mechanicznie grubości 10-11mm warstwy użytkowej system poliuretanowy zmieszany z granulatem EPDM o granulacji 0,5-1,5 mm grubość 2-3 mm. Nawierzchnia z trawy syntetycznej (boisko do piłki ręcznej i kort tenisowy) - podbudowa z pospółki - grubości 20 cm. - warstwa z kruszywa łamanego 0 63,50 grubość:15 cm - warstwa z kruszywa łamanego 4-31,5mm grubość 15 cm. - miał kamienny (łamany) 2 6 mm - grubość 5 cm - trawa syntetyczna zasypywana granulatem gumowym (dla boiska do piłki ręcznej) lub piaskiem kwarcowy (dla kortu tenisowego) Nawierzchnie muszą posiadać: certyfikat IAAF, Atest Higieniczny PZH oraz aprobatę ITB aktualne badania na zgodność z normą PN EN kartę techniczną nawierzchni wydaną przez producenta 1

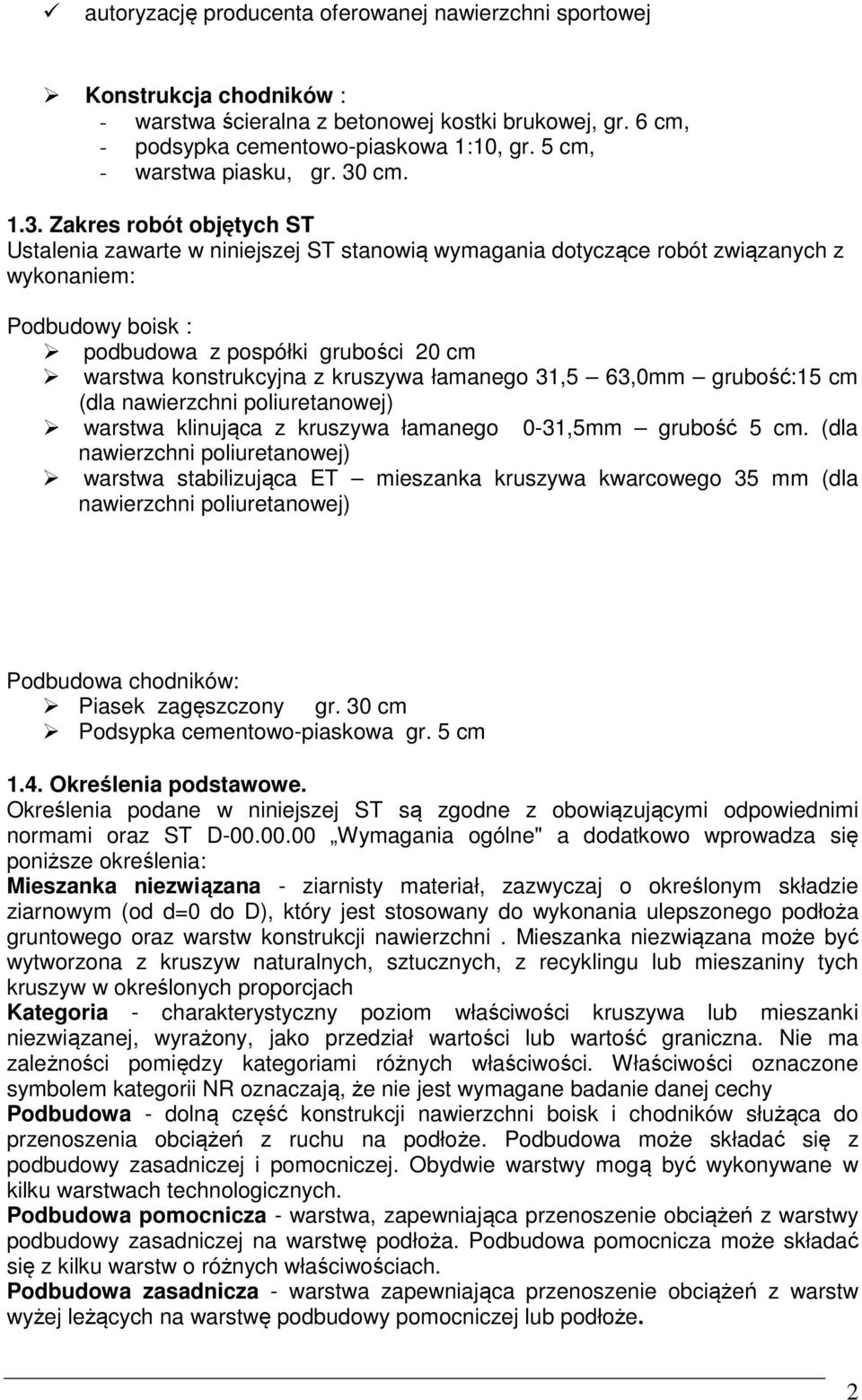

2 autoryzację producenta oferowanej nawierzchni sportowej Konstrukcja chodników : - warstwa ścieralna z betonowej kostki brukowej, gr. 6 cm, - podsypka cementowo-piaskowa 1:10, gr. 5 cm, - warstwa piasku, gr. 30 cm Zakres robót objętych ST Ustalenia zawarte w niniejszej ST stanowią wymagania dotyczące robót związanych z wykonaniem: Podbudowy boisk : podbudowa z pospółki grubości 20 cm warstwa konstrukcyjna z kruszywa łamanego 31,5 63,0mm grubość:15 cm (dla nawierzchni poliuretanowej) warstwa klinująca z kruszywa łamanego 0-31,5mm grubość 5 cm. (dla nawierzchni poliuretanowej) warstwa stabilizująca ET mieszanka kruszywa kwarcowego 35 mm (dla nawierzchni poliuretanowej) warstwa konstrukcyjna z kruszywa łamanego 0-63,5 mm grubość:15 cm (dla nawierzchni z trawy syntetycznej) warstwa z kruszywa łamanego 4-31,5mm grubość 15 cm. (dla nawierzchni trawy syntetycznej) miał kamienny łamany grubości 5 cm (dla nawierzchni z trawy syntetycznej) Podbudowa chodników: Piasek zagęszczony gr. 30 cm Podsypka cementowo-piaskowa gr. 5 cm 1.4. Określenia podstawowe. Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami oraz ST D Wymagania ogólne" a dodatkowo wprowadza się poniższe określenia: Mieszanka niezwiązana - ziarnisty materiał, zazwyczaj o określonym składzie ziarnowym (od d=0 do D), który jest stosowany do wykonania ulepszonego podłoża gruntowego oraz warstw konstrukcji nawierzchni. Mieszanka niezwiązana może być wytworzona z kruszyw naturalnych, sztucznych, z recyklingu lub mieszaniny tych kruszyw w określonych proporcjach Kategoria - charakterystyczny poziom właściwości kruszywa lub mieszanki niezwiązanej, wyrażony, jako przedział wartości lub wartość graniczna. Nie ma zależności pomiędzy kategoriami różnych właściwości. Właściwości oznaczone symbolem kategorii NR oznaczają, że nie jest wymagane badanie danej cechy Podbudowa - dolną część konstrukcji nawierzchni boisk i chodników służąca do przenoszenia obciążeń z ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i pomocniczej. Obydwie warstwy mogą być wykonywane w kilku warstwach technologicznych. Podbudowa pomocnicza - warstwa, zapewniająca przenoszenie obciążeń z warstwy podbudowy zasadniczej na warstwę podłoża. Podbudowa pomocnicza może składać się z kilku warstw o różnych właściwościach. Podbudowa zasadnicza - warstwa zapewniająca przenoszenie obciążeń z warstw wyżej leżących na warstwę podbudowy pomocniczej lub podłoże. 2

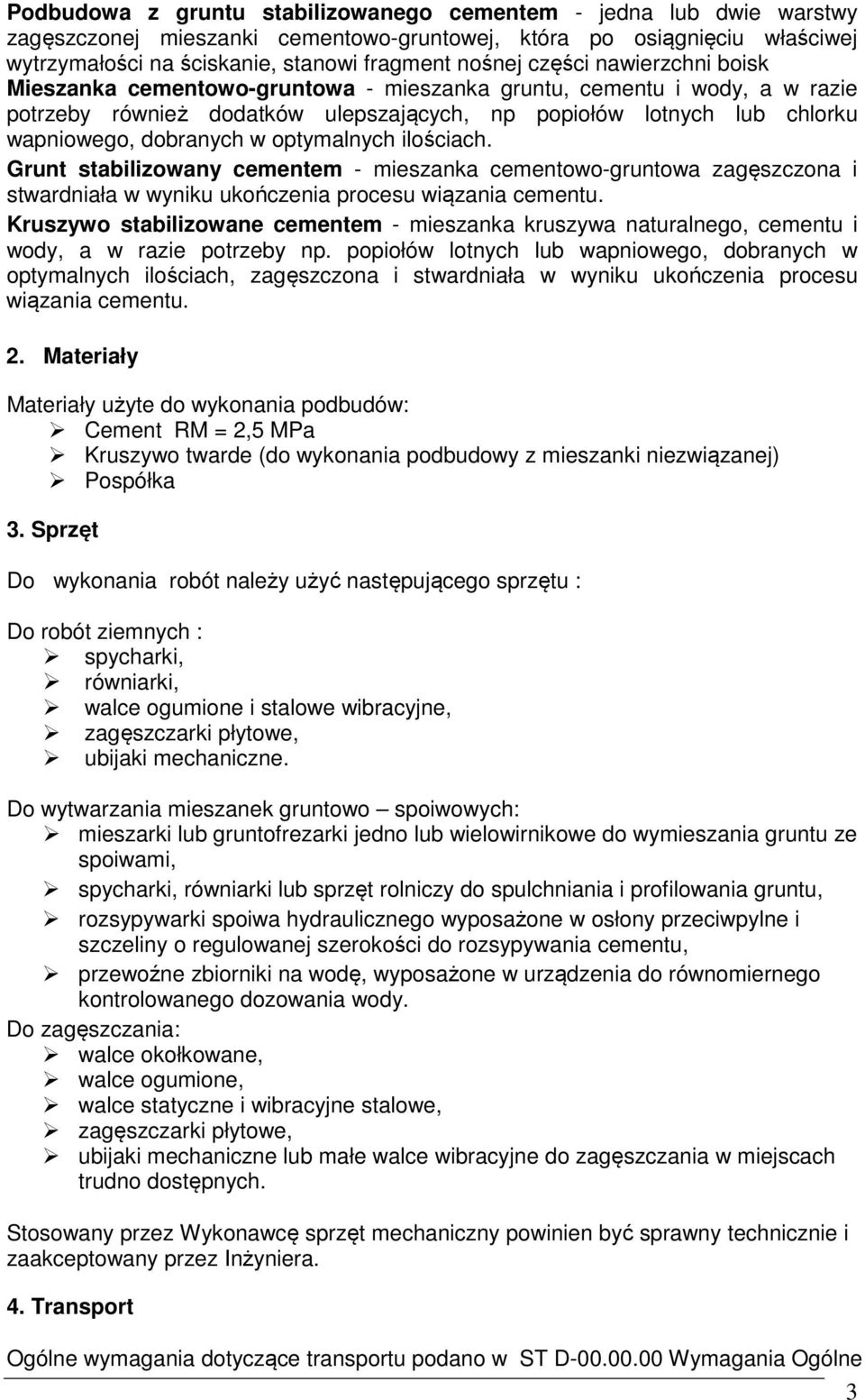

3 Podbudowa z gruntu stabilizowanego cementem - jedna lub dwie warstwy zagęszczonej mieszanki cementowo-gruntowej, która po osiągnięciu właściwej wytrzymałości na ściskanie, stanowi fragment nośnej części nawierzchni boisk Mieszanka cementowo-gruntowa - mieszanka gruntu, cementu i wody, a w razie potrzeby również dodatków ulepszających, np popiołów lotnych lub chlorku wapniowego, dobranych w optymalnych ilościach. Grunt stabilizowany cementem - mieszanka cementowo-gruntowa zagęszczona i stwardniała w wyniku ukończenia procesu wiązania cementu. Kruszywo stabilizowane cementem - mieszanka kruszywa naturalnego, cementu i wody, a w razie potrzeby np. popiołów lotnych lub wapniowego, dobranych w optymalnych ilościach, zagęszczona i stwardniała w wyniku ukończenia procesu wiązania cementu. 2. Materiały Materiały użyte do wykonania podbudów: Cement RM = 2,5 MPa Kruszywo twarde (do wykonania podbudowy z mieszanki niezwiązanej) Pospółka 3. Sprzęt Do wykonania robót należy użyć następującego sprzętu : Do robót ziemnych : spycharki, równiarki, walce ogumione i stalowe wibracyjne, zagęszczarki płytowe, ubijaki mechaniczne. Do wytwarzania mieszanek gruntowo spoiwowych: mieszarki lub gruntofrezarki jedno lub wielowirnikowe do wymieszania gruntu ze spoiwami, spycharki, równiarki lub sprzęt rolniczy do spulchniania i profilowania gruntu, rozsypywarki spoiwa hydraulicznego wyposażone w osłony przeciwpylne i szczeliny o regulowanej szerokości do rozsypywania cementu, przewoźne zbiorniki na wodę, wyposażone w urządzenia do równomiernego kontrolowanego dozowania wody. Do zagęszczania: walce okołkowane, walce ogumione, walce statyczne i wibracyjne stalowe, zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne do zagęszczania w miejscach trudno dostępnych. Stosowany przez Wykonawcę sprzęt mechaniczny powinien być sprawny technicznie i zaakceptowany przez Inżyniera. 4. Transport Ogólne wymagania dotyczące transportu podano w ST D Wymagania Ogólne 3

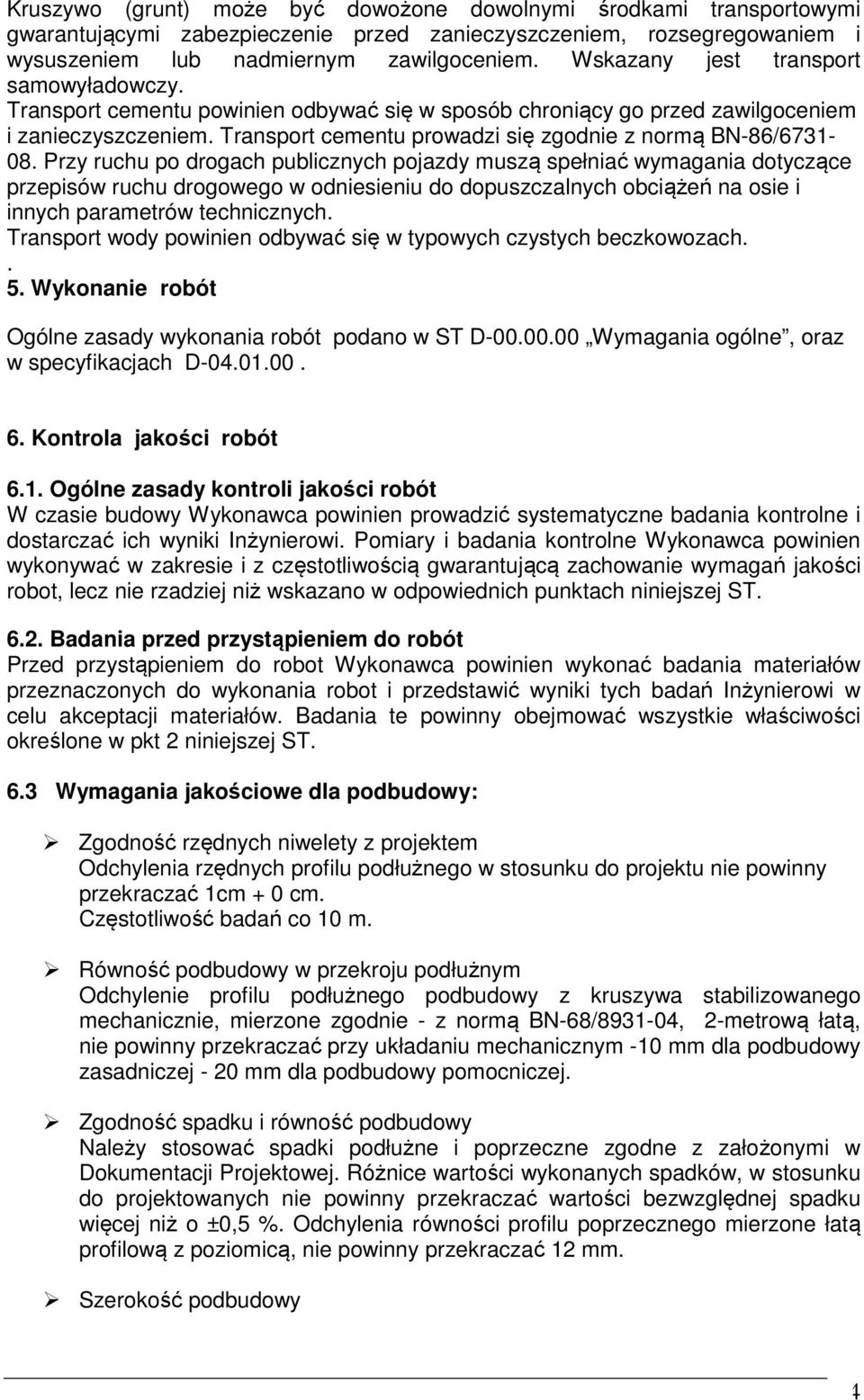

4 Kruszywo (grunt) może być dowożone dowolnymi środkami transportowymi gwarantującymi zabezpieczenie przed zanieczyszczeniem, rozsegregowaniem i wysuszeniem lub nadmiernym zawilgoceniem. Wskazany jest transport samowyładowczy. Transport cementu powinien odbywać się w sposób chroniący go przed zawilgoceniem i zanieczyszczeniem. Transport cementu prowadzi się zgodnie z normą BN-86/ Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Transport wody powinien odbywać się w typowych czystych beczkowozach.. 5. Wykonanie robót Ogólne zasady wykonania robót podano w ST D Wymagania ogólne, oraz w specyfikacjach D Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót W czasie budowy Wykonawca powinien prowadzić systematyczne badania kontrolne i dostarczać ich wyniki Inżynierowi. Pomiary i badania kontrolne Wykonawca powinien wykonywać w zakresie i z częstotliwością gwarantującą zachowanie wymagań jakości robot, lecz nie rzadziej niż wskazano w odpowiednich punktach niniejszej ST Badania przed przystąpieniem do robót Przed przystąpieniem do robot Wykonawca powinien wykonać badania materiałów przeznaczonych do wykonania robot i przedstawić wyniki tych badań Inżynierowi w celu akceptacji materiałów. Badania te powinny obejmować wszystkie właściwości określone w pkt 2 niniejszej ST. 6.3 Wymagania jakościowe dla podbudowy: Zgodność rzędnych niwelety z projektem Odchylenia rzędnych profilu podłużnego w stosunku do projektu nie powinny przekraczać 1cm + 0 cm. Częstotliwość badań co 10 m. Równość podbudowy w przekroju podłużnym Odchylenie profilu podłużnego podbudowy z kruszywa stabilizowanego mechanicznie, mierzone zgodnie - z normą BN-68/ , 2-metrową łatą, nie powinny przekraczać przy układaniu mechanicznym -10 mm dla podbudowy zasadniczej - 20 mm dla podbudowy pomocniczej. Zgodność spadku i równość podbudowy Należy stosować spadki podłużne i poprzeczne zgodne z założonymi w Dokumentacji Projektowej. Różnice wartości wykonanych spadków, w stosunku do projektowanych nie powinny przekraczać wartości bezwzględnej spadku więcej niż o ±0,5 %. Odchylenia równości profilu poprzecznego mierzone łatą profilową z poziomicą, nie powinny przekraczać 12 mm. Szerokość podbudowy 4

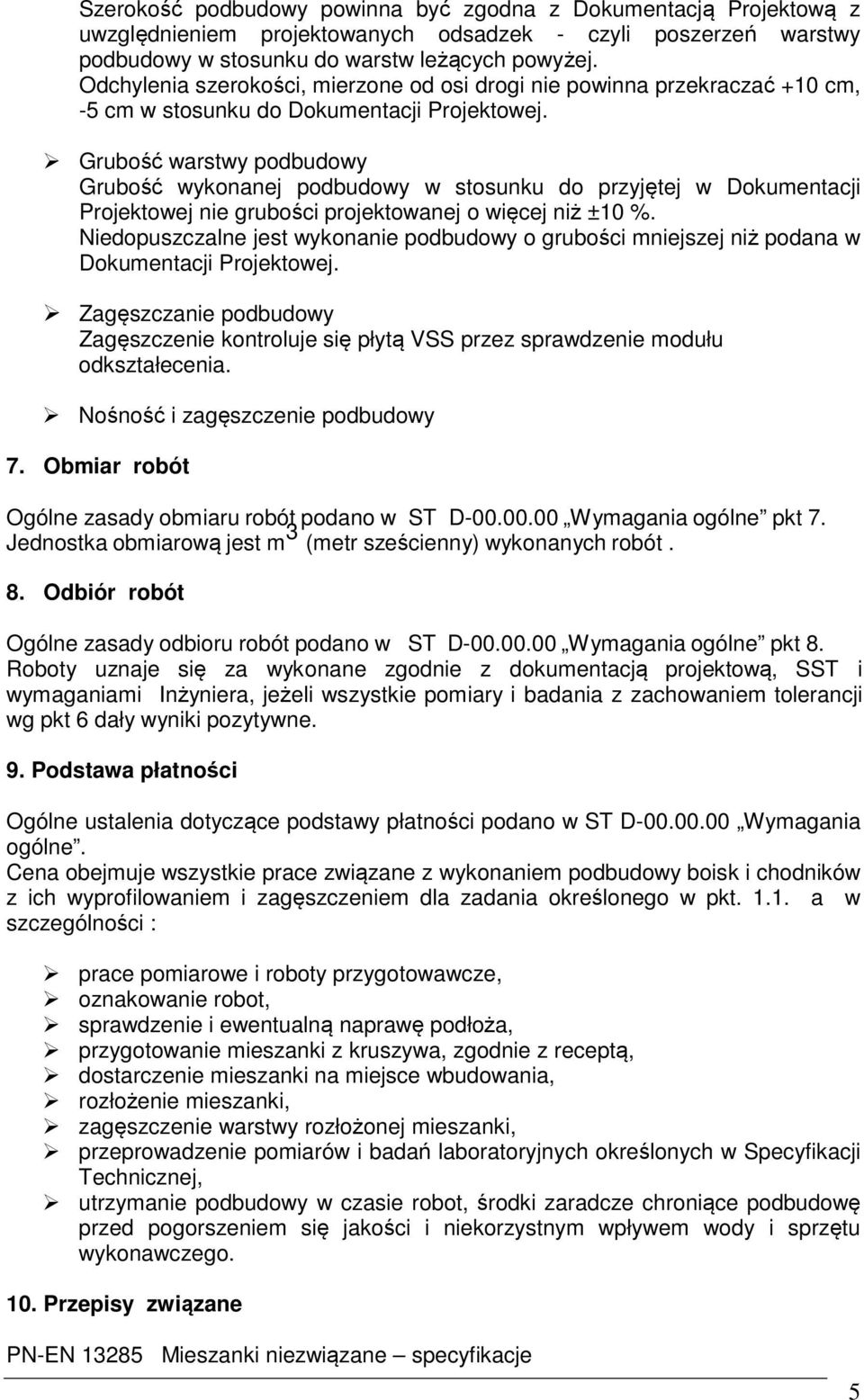

5 Szerokość podbudowy powinna być zgodna z Dokumentacją Projektową z uwzględnieniem projektowanych odsadzek - czyli poszerzeń warstwy podbudowy w stosunku do warstw leżących powyżej. Odchylenia szerokości, mierzone od osi drogi nie powinna przekraczać +10 cm, -5 cm w stosunku do Dokumentacji Projektowej. Grubość warstwy podbudowy Grubość wykonanej podbudowy w stosunku do przyjętej w Dokumentacji Projektowej nie grubości projektowanej o więcej niż ±10 %. Niedopuszczalne jest wykonanie podbudowy o grubości mniejszej niż podana w Dokumentacji Projektowej. Zagęszczanie podbudowy Zagęszczenie kontroluje się płytą VSS przez sprawdzenie modułu odkształecenia. Nośność i zagęszczenie podbudowy 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST D Wymagania ogólne pkt 7. Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót. 8. Odbiór robót Ogólne zasady odbioru robót podano w ST D Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. Podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D Wymagania ogólne. Cena obejmuje wszystkie prace związane z wykonaniem podbudowy boisk i chodników z ich wyprofilowaniem i zagęszczeniem dla zadania określonego w pkt a w szczególności : prace pomiarowe i roboty przygotowawcze, oznakowanie robot, sprawdzenie i ewentualną naprawę podłoża, przygotowanie mieszanki z kruszywa, zgodnie z receptą, dostarczenie mieszanki na miejsce wbudowania, rozłożenie mieszanki, zagęszczenie warstwy rozłożonej mieszanki, przeprowadzenie pomiarów i badań laboratoryjnych określonych w Specyfikacji Technicznej, utrzymanie podbudowy w czasie robot, środki zaradcze chroniące podbudowę przed pogorszeniem się jakości i niekorzystnym wpływem wody i sprzętu wykonawczego. 10. Przepisy związane PN-EN Mieszanki niezwiązane specyfikacje 5

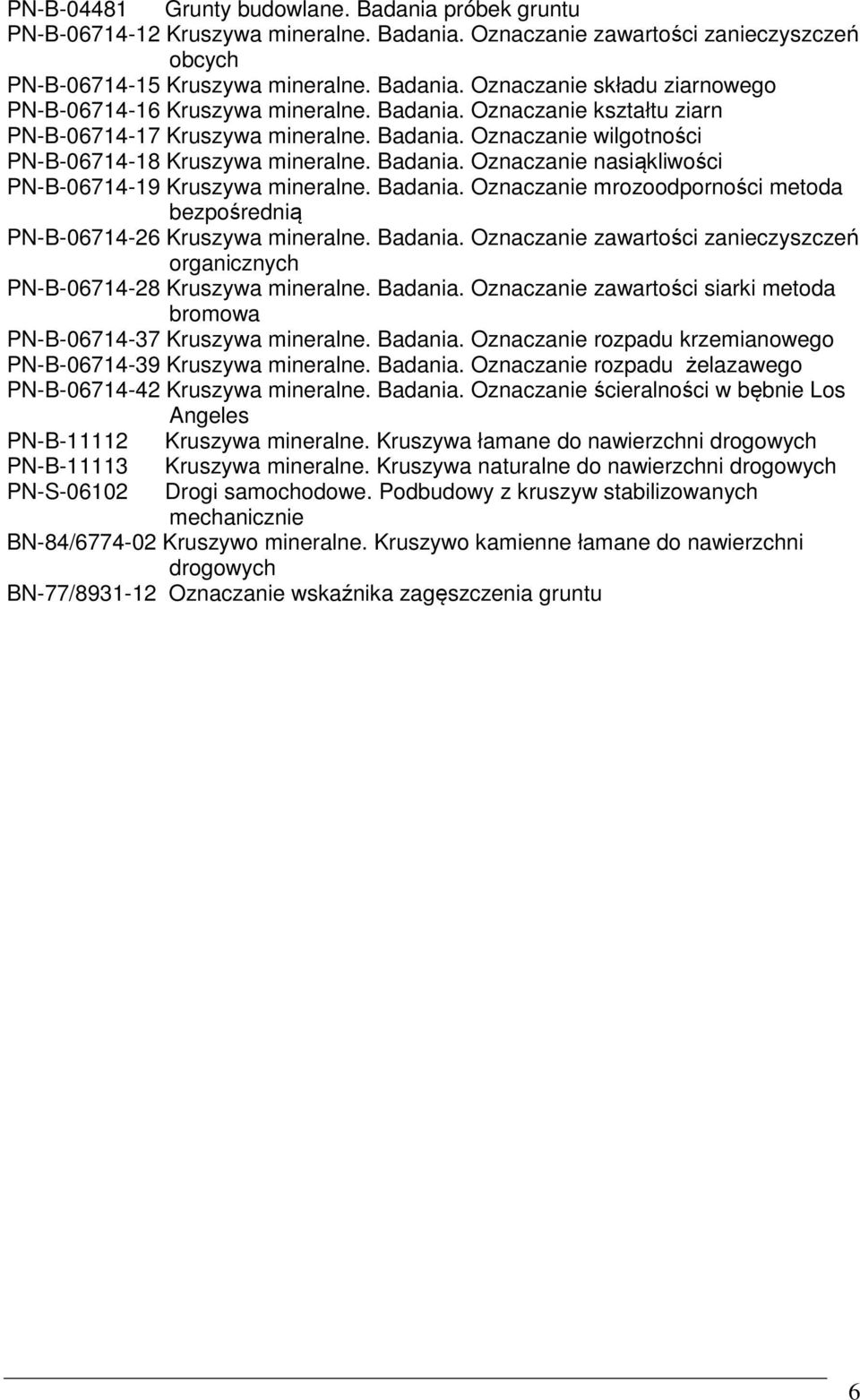

6 PN-B Grunty budowlane. Badania próbek gruntu PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego PN-B Kruszywa mineralne. Badania. Oznaczanie kształtu ziarn PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności PN-B Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości PN-B Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metoda bezpośrednią PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metoda bromowa PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu żelazawego PN-B Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych PN-S Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie BN-84/ Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu 6
