INSTRUKCJA MONTAŻU / OBSŁUGI KAMERA DRC-4DB DRC-4DC

Transkrypt

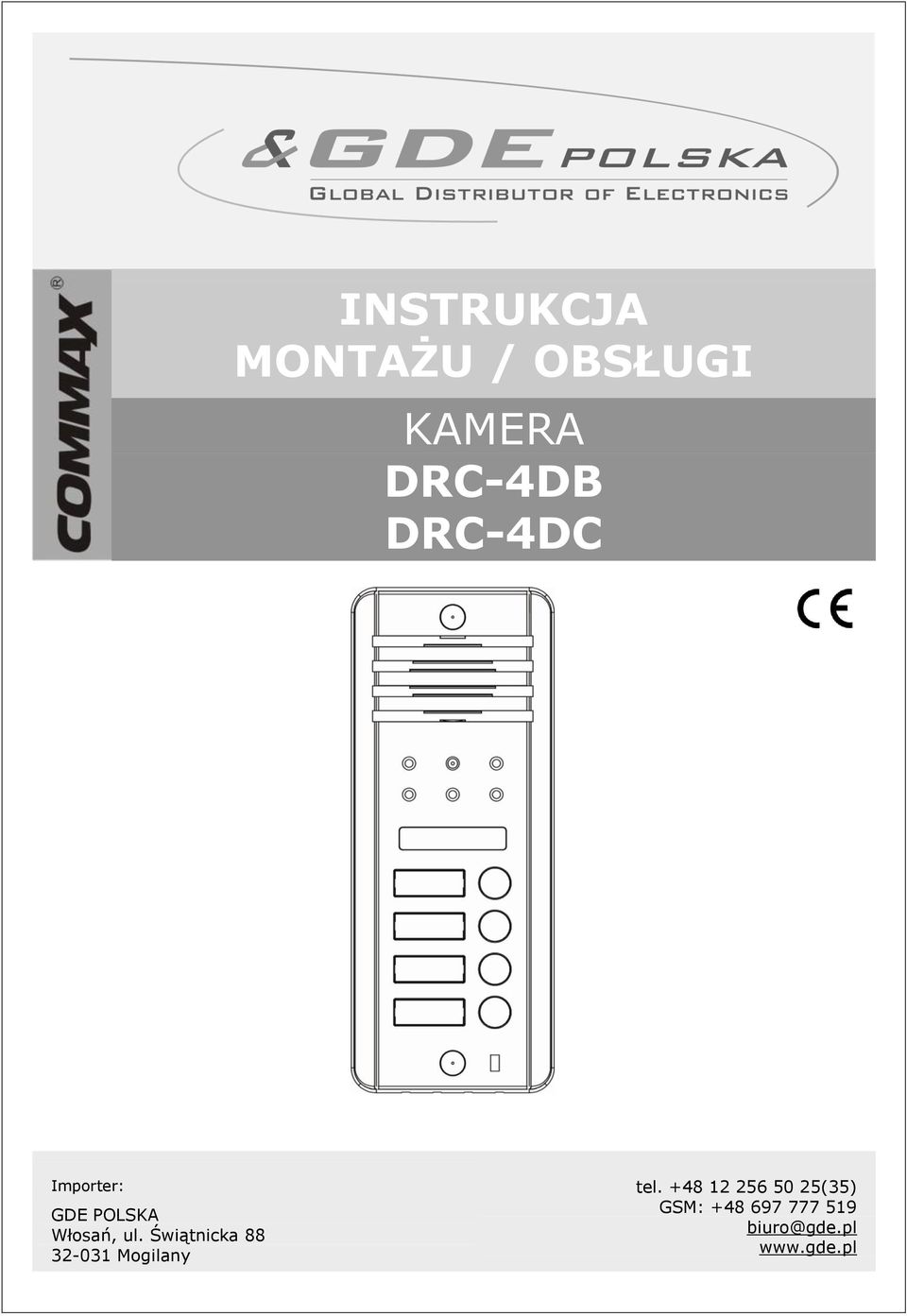

1 INSTRUKCJA MONTAŻU / OBSŁUGI KAMERA DRC-4DB DRC-4DC Importer: GDE POLSKA Włosań, ul. Świątnicka Mogilany tel (35) GSM: biuro@gde.pl

2 Wygląd zewnętrzny 1. Głośnik 2. Obiektyw kamery 3. Diody doświetlające 4. Tabliczki opisowe 5. Przyciski wywołania 6. Mikrofon 7. Regulacja głośności głośnika Instalacja kamery ZANIM ROZPOCZNIESZ MONTAŻ!!! Zaleca się montaż kamery na idealnie płaskim podłożu, uszczelniając górną część tylnej ścianki kamery silikonem do wysokości przewodów komunikacyjnych. Nie montuj monitora i kamery w miejscu narażonym na kurz, bezpośrednie promieniowanie słoneczne (lub inne oświetlenie), wysokie temperatury (powyżej 40 stopni) lub dużą wilgotność. Nie lokuj urządzenia w miejscach narażonych na wibracje lub wstrząsy

3 Wyposażenie Montaż kamery - 3 -

4 Schemat połączeń Kamera DRC-4DB/DRC-4DC posiada 4 komplety przewodów do połączenia monitorów 4-przewodowych (oznaczonych jako CA1, CA2, CA3, CA4) oraz przewód sterujący elektrozaczepem (styk NO 10A 125V AC). Kolorystyka i oznaczenie przewodów: - 4 -

5 Oznaczenie Kolorystyka Funkcja Brązowy Audio CA1 - Czarny Masa Abonent 1 Czerwony +12V Pomarańczowy Video Brązowo-Zielony Audio CA2 - Czarno-Zielony Masa Abonent 2 Czerwono-Zielony +12V Pomarańczowo-Zielony Video Brązowo-Niebieski Audio CA3 - Czarno-Niebieski Masa Abonent 3 Czerwono-Niebieski +12V Pomarańczowo-Niebieski Video Brązowo-Żółty Audio CA4 - Czarno-Żółty Masa Abonent 4 Czerwono-Żółty +12V Pomarańczowo-Żółty Video Kamera DRC-4DB/DRC-4DC współpracuje ze wszystkimi monitorami 4- przewodowymi analogowymi COMMAX (DPV-4xxx, CDV-xxx) Zalecane odległości i średnice żył połączeniowych: do 28 m 0,50 mm do 50 m 0,65 mm do 70 m 0,80 mm do 115 m 1,00 mm!!! Przed przystąpieniem do instalacji zaleca się sprawdzenie i podłączenie skonfigurowanego sprzętu w warunkach warsztatowych!!! Podczas montażu należy ściśle stosować się do odpowiedniego ze schematów. Nie należy mieszać żył innych instalacji (telefonicznych, alarmowych itp.) z instalacją videodomofonu. Zaleca się prowadzenie obwodu elektrozaczepu osobnym przewodem

6 UWAGA Dla videodomofonów kolorowych zalecane jest wykonanie instalacji na przewodzie koncentrycznym 75Ω (wizja), NIE BĘDĄCYM W BEZPOŚREDNIM SĄSIEDZTWIE KABLI ENERGETYCZNYCH. Dane techniczne DRC-4DB (cz/b) DRC-4DC (kolor) Zasilanie DC 12V, z monitorów Kąt widzenia kamery 55º w poziomie, 40º w pionie Przetwornik CCD 1/3 CCD 1/4 Czułość 0,1 Lux (30cm) 2 Lux (30cm) Doświetlenie optyki Diody podczerwieni Diody światła białego Odchylanie 15,734kHz w poziomie, 60Hz w pionie Temperatura pracy -20ºC ~ +40ºC Wymiary panela 65 x 162 x 25 mm (szer./wys./gł.) Waga 285 g Pozbywanie się starych urządzeń elektrycznych Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskiwania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol kosza umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami elektrycznymi i elektronicznymi

7 (TŁUMACZENIE DEKLARACJI ZGODNOŚCI) DEKLARACJA ZGODNOŚCI Wyprodukowane przez: Nazwa & adres fabryki: COMMAX Co.,Ltd Sangdaewon Dong, Jungwon Gu, Sung, Kyunggi Do , KOREA Oświadcza się, że produkty: Typ produktu: kamera videodomofonowa Model: DRC-4DB, DRC-4DC Spełniają następujące normy: Safety: (73/23/EEC): EN60065: 1998 EMC: (89/336/EEC): EN55022:1998 Class B, EN : 1995 Certyfikowane przez: CE EMC certyfikowane wg standardów EN, EMC R&D Institute in Korea(ERI) CE LVD certyfikowane wg EN60065: 98, TUV Rheinland Produkt Safety GmbH Germany Safety Law GS certyfikowane wg EN60065: 98, TUV Rheinland Produkt Safety GmbH Dodatkowe informacje Niniejszym oświadczamy, że zgodnie z wytycznymi Rady UE są spełnione wszystkie główne wymagania bezpieczeństwa dotyczące następujących dyrektyw: CE (93/68/EEC) LVD (73/23/EEC) EMC (89/336/EEC) Osoba odpowiedzialna za sporządzenie deklaracji Dong-Won Lee, Managing Director of Manufacturing Plant 04 Maj, 2009 Kyunggi Do, Korea - 7 -
