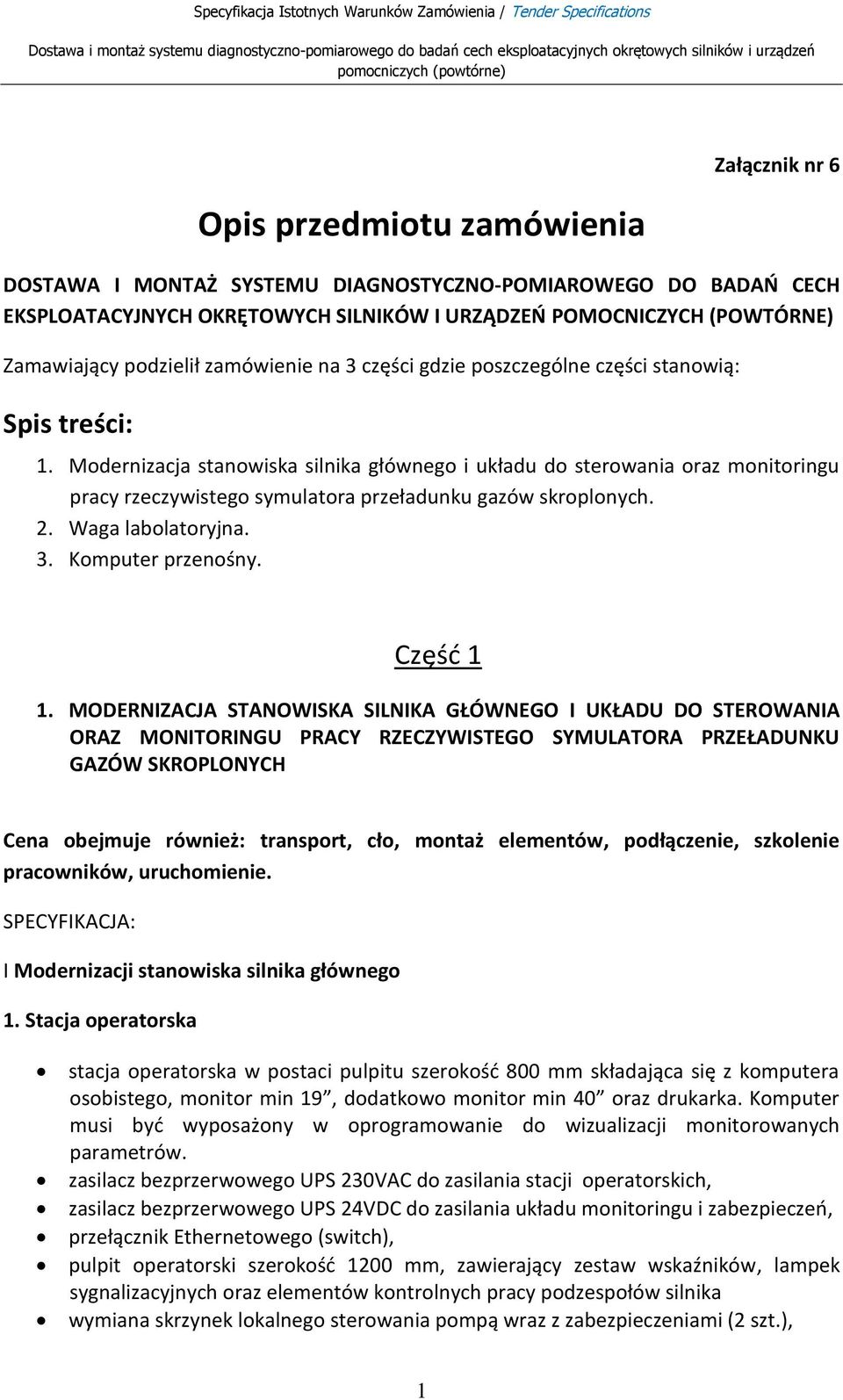

1 Opis przedmiotu zamówienia Załącznik nr 6 DOSTAWA I MONTAŻ SYSTEMU DIAGNOSTYCZNO-POMIAROWEGO DO BADAO CECH EKSPLOATACYJNYCH OKRĘTOWYCH SILNIKÓW I URZĄDZEO POMOCNICZYCH (POWTÓRNE) Zamawiający podzielił zamówienie na 3 części gdzie poszczególne części stanowią: Spis treści: 1. Modernizacja stanowiska silnika głównego i układu do sterowania oraz monitoringu pracy rzeczywistego symulatora przeładunku gazów skroplonych. 2. Waga labolatoryjna. 3. Komputer przenośny. Częśd 1 1. MODERNIZACJA STANOWISKA SILNIKA GŁÓWNEGO I UKŁADU DO STEROWANIA ORAZ MONITORINGU PRACY RZECZYWISTEGO SYMULATORA PRZEŁADUNKU GAZÓW SKROPLONYCH Cena obejmuje również: transport, cło, montaż elementów, podłączenie, szkolenie pracowników, uruchomienie. SPECYFIKACJA: I Modernizacji stanowiska silnika głównego 1. Stacja operatorska stacja operatorska w postaci pulpitu szerokośd 800 mm składająca się z komputera osobistego, monitor min 19, dodatkowo monitor min 40 oraz drukarka. Komputer musi byd wyposażony w oprogramowanie do wizualizacji monitorowanych parametrów. zasilacz bezprzerwowego UPS 230VAC do zasilania stacji operatorskich, zasilacz bezprzerwowego UPS 24VDC do zasilania układu monitoringu i zabezpieczeo, przełącznik Ethernetowego (switch), pulpit operatorski szerokośd 1200 mm, zawierający zestaw wskaźników, lampek sygnalizacyjnych oraz elementów kontrolnych pracy podzespołów silnika wymiana skrzynek lokalnego sterowania pompą wraz z zabezpieczeniami (2 szt.), 1

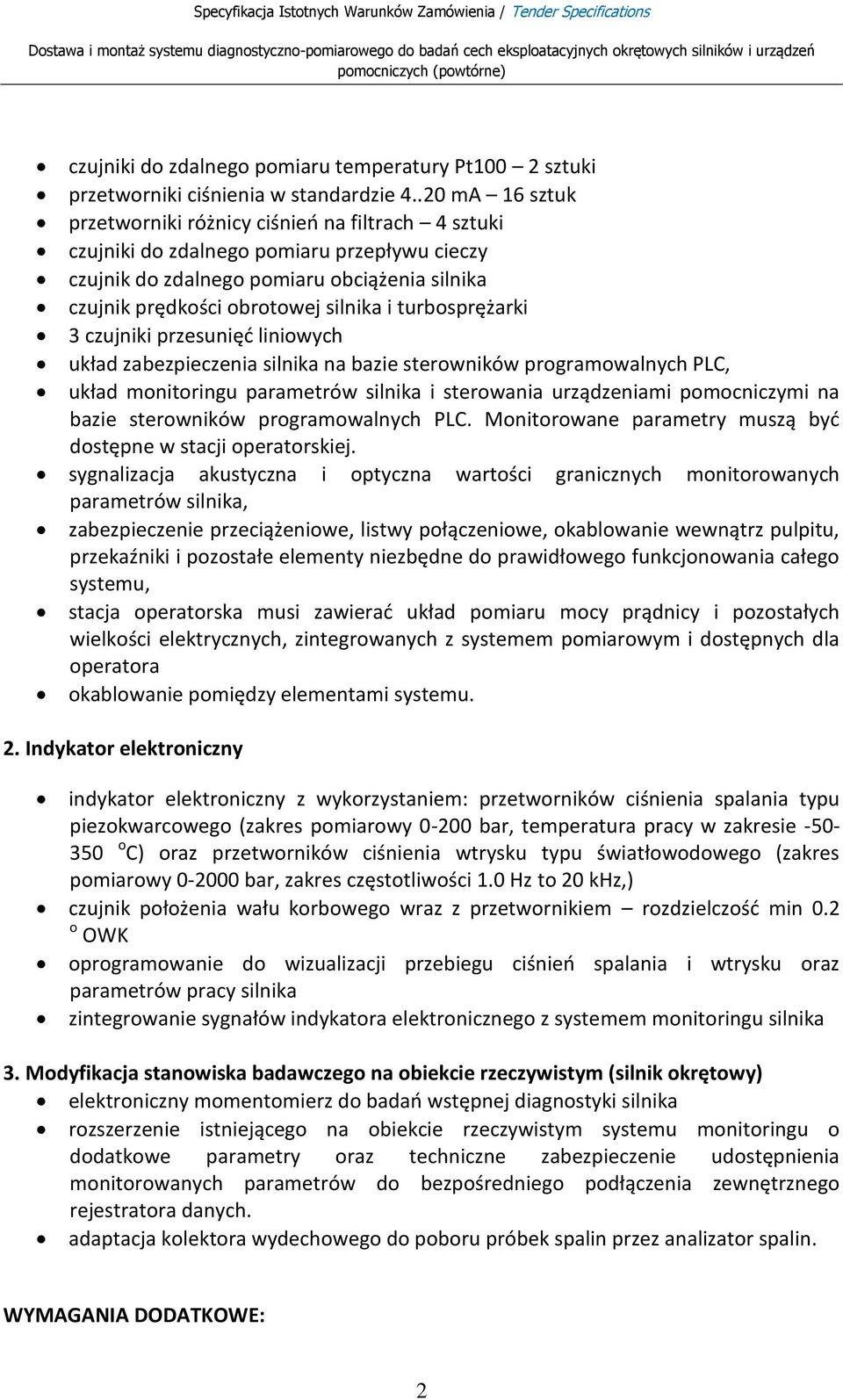

2 czujniki do zdalnego pomiaru temperatury Pt100 2 sztuki przetworniki ciśnienia w standardzie ma 16 sztuk przetworniki różnicy ciśnieo na filtrach 4 sztuki czujniki do zdalnego pomiaru przepływu cieczy czujnik do zdalnego pomiaru obciążenia silnika czujnik prędkości obrotowej silnika i turbosprężarki 3 czujniki przesunięd liniowych układ zabezpieczenia silnika na bazie sterowników programowalnych PLC, układ monitoringu parametrów silnika i sterowania urządzeniami pomocniczymi na bazie sterowników programowalnych PLC. Monitorowane parametry muszą byd dostępne w stacji operatorskiej. sygnalizacja akustyczna i optyczna wartości granicznych monitorowanych parametrów silnika, zabezpieczenie przeciążeniowe, listwy połączeniowe, okablowanie wewnątrz pulpitu, przekaźniki i pozostałe elementy niezbędne do prawidłowego funkcjonowania całego systemu, stacja operatorska musi zawierad układ pomiaru mocy prądnicy i pozostałych wielkości elektrycznych, zintegrowanych z systemem pomiarowym i dostępnych dla operatora okablowanie pomiędzy elementami systemu. 2. Indykator elektroniczny indykator elektroniczny z wykorzystaniem: przetworników ciśnienia spalania typu piezokwarcowego (zakres pomiarowy bar, temperatura pracy w zakresie o C) oraz przetworników ciśnienia wtrysku typu światłowodowego (zakres pomiarowy bar, zakres częstotliwości 1.0 Hz to 20 khz,) czujnik położenia wału korbowego wraz z przetwornikiem rozdzielczośd min 0.2 o OWK oprogramowanie do wizualizacji przebiegu ciśnieo spalania i wtrysku oraz parametrów pracy silnika zintegrowanie sygnałów indykatora elektronicznego z systemem monitoringu silnika 3. Modyfikacja stanowiska badawczego na obiekcie rzeczywistym (silnik okrętowy) elektroniczny momentomierz do badao wstępnej diagnostyki silnika rozszerzenie istniejącego na obiekcie rzeczywistym systemu monitoringu o dodatkowe parametry oraz techniczne zabezpieczenie udostępnienia monitorowanych parametrów do bezpośredniego podłączenia zewnętrznego rejestratora danych. adaptacja kolektora wydechowego do poboru próbek spalin przez analizator spalin. WYMAGANIA DODATKOWE: 2

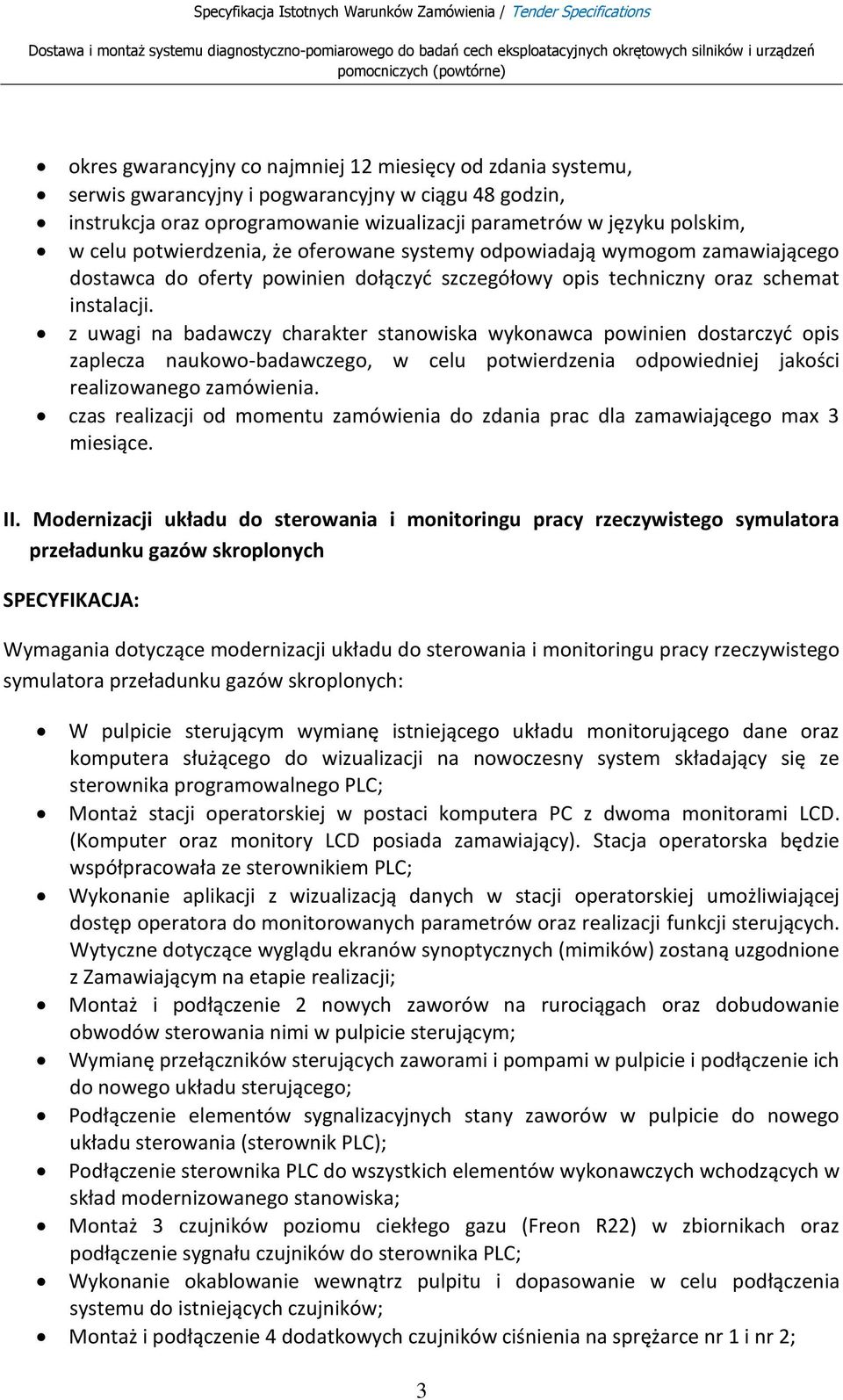

3 okres gwarancyjny co najmniej 12 miesięcy od zdania systemu, serwis gwarancyjny i pogwarancyjny w ciągu 48 godzin, instrukcja oraz oprogramowanie wizualizacji parametrów w języku polskim, w celu potwierdzenia, że oferowane systemy odpowiadają wymogom zamawiającego dostawca do oferty powinien dołączyd szczegółowy opis techniczny oraz schemat instalacji. z uwagi na badawczy charakter stanowiska wykonawca powinien dostarczyd opis zaplecza naukowo-badawczego, w celu potwierdzenia odpowiedniej jakości realizowanego zamówienia. czas realizacji od momentu zamówienia do zdania prac dla zamawiającego max 3 miesiące. II. Modernizacji układu do sterowania i monitoringu pracy rzeczywistego symulatora przeładunku gazów skroplonych SPECYFIKACJA: Wymagania dotyczące modernizacji układu do sterowania i monitoringu pracy rzeczywistego symulatora przeładunku gazów skroplonych: W pulpicie sterującym wymianę istniejącego układu monitorującego dane oraz komputera służącego do wizualizacji na nowoczesny system składający się ze sterownika programowalnego PLC; Montaż stacji operatorskiej w postaci komputera PC z dwoma monitorami LCD. (Komputer oraz monitory LCD posiada zamawiający). Stacja operatorska będzie współpracowała ze sterownikiem PLC; Wykonanie aplikacji z wizualizacją danych w stacji operatorskiej umożliwiającej dostęp operatora do monitorowanych parametrów oraz realizacji funkcji sterujących. Wytyczne dotyczące wyglądu ekranów synoptycznych (mimików) zostaną uzgodnione z Zamawiającym na etapie realizacji; Montaż i podłączenie 2 nowych zaworów na rurociągach oraz dobudowanie obwodów sterowania nimi w pulpicie sterującym; Wymianę przełączników sterujących zaworami i pompami w pulpicie i podłączenie ich do nowego układu sterującego; Podłączenie elementów sygnalizacyjnych stany zaworów w pulpicie do nowego układu sterowania (sterownik PLC); Podłączenie sterownika PLC do wszystkich elementów wykonawczych wchodzących w skład modernizowanego stanowiska; Montaż 3 czujników poziomu ciekłego gazu (Freon R22) w zbiornikach oraz podłączenie sygnału czujników do sterownika PLC; Wykonanie okablowanie wewnątrz pulpitu i dopasowanie w celu podłączenia systemu do istniejących czujników; Montaż i podłączenie 4 dodatkowych czujników ciśnienia na sprężarce nr 1 i nr 2; 3

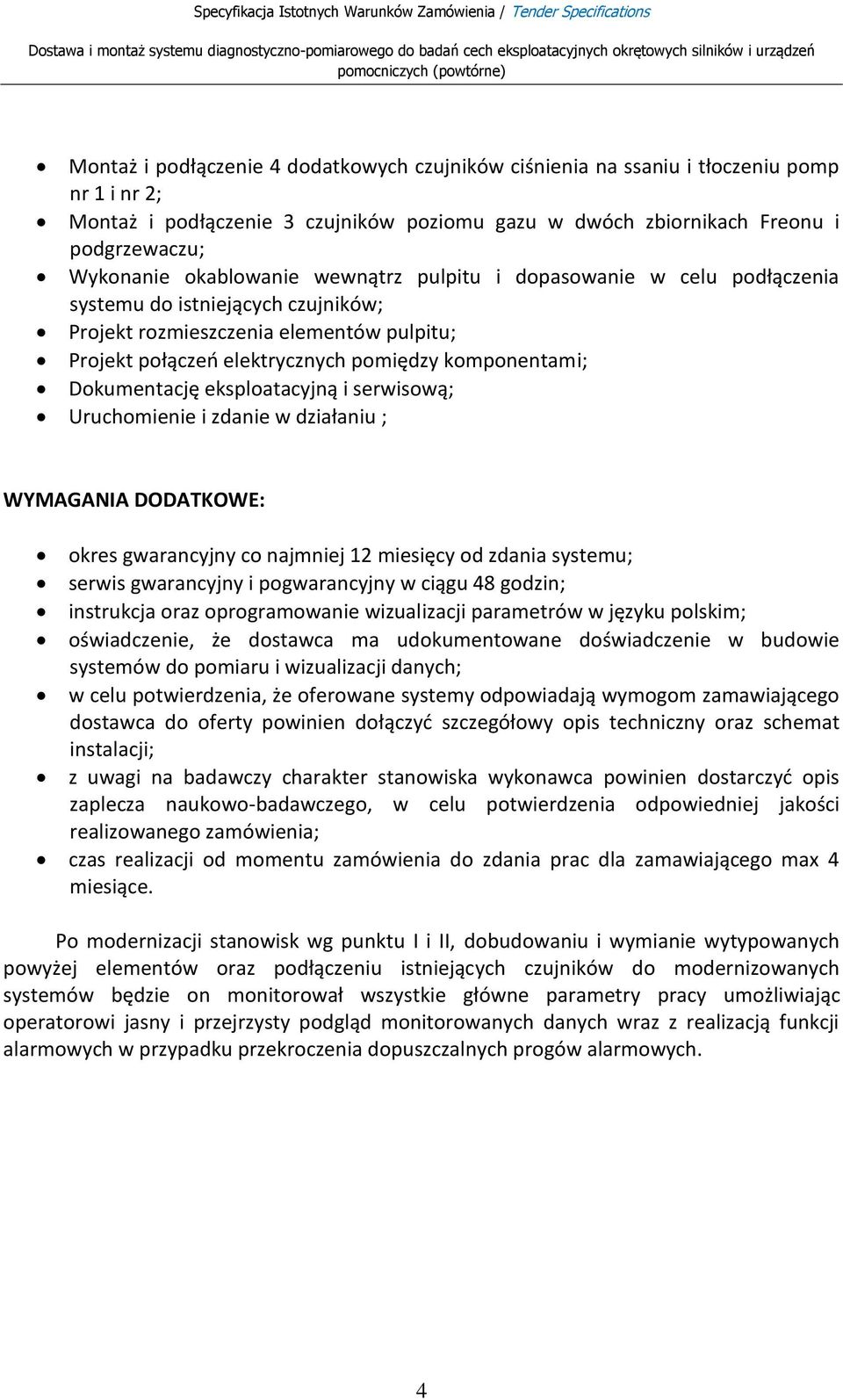

4 Montaż i podłączenie 4 dodatkowych czujników ciśnienia na ssaniu i tłoczeniu pomp nr 1 i nr 2; Montaż i podłączenie 3 czujników poziomu gazu w dwóch zbiornikach Freonu i podgrzewaczu; Wykonanie okablowanie wewnątrz pulpitu i dopasowanie w celu podłączenia systemu do istniejących czujników; Projekt rozmieszczenia elementów pulpitu; Projekt połączeo elektrycznych pomiędzy komponentami; Dokumentację eksploatacyjną i serwisową; Uruchomienie i zdanie w działaniu ; WYMAGANIA DODATKOWE: okres gwarancyjny co najmniej 12 miesięcy od zdania systemu; serwis gwarancyjny i pogwarancyjny w ciągu 48 godzin; instrukcja oraz oprogramowanie wizualizacji parametrów w języku polskim; oświadczenie, że dostawca ma udokumentowane doświadczenie w budowie systemów do pomiaru i wizualizacji danych; w celu potwierdzenia, że oferowane systemy odpowiadają wymogom zamawiającego dostawca do oferty powinien dołączyd szczegółowy opis techniczny oraz schemat instalacji; z uwagi na badawczy charakter stanowiska wykonawca powinien dostarczyd opis zaplecza naukowo-badawczego, w celu potwierdzenia odpowiedniej jakości realizowanego zamówienia; czas realizacji od momentu zamówienia do zdania prac dla zamawiającego max 4 miesiące. Po modernizacji stanowisk wg punktu I i II, dobudowaniu i wymianie wytypowanych powyżej elementów oraz podłączeniu istniejących czujników do modernizowanych systemów będzie on monitorował wszystkie główne parametry pracy umożliwiając operatorowi jasny i przejrzysty podgląd monitorowanych danych wraz z realizacją funkcji alarmowych w przypadku przekroczenia dopuszczalnych progów alarmowych. 4

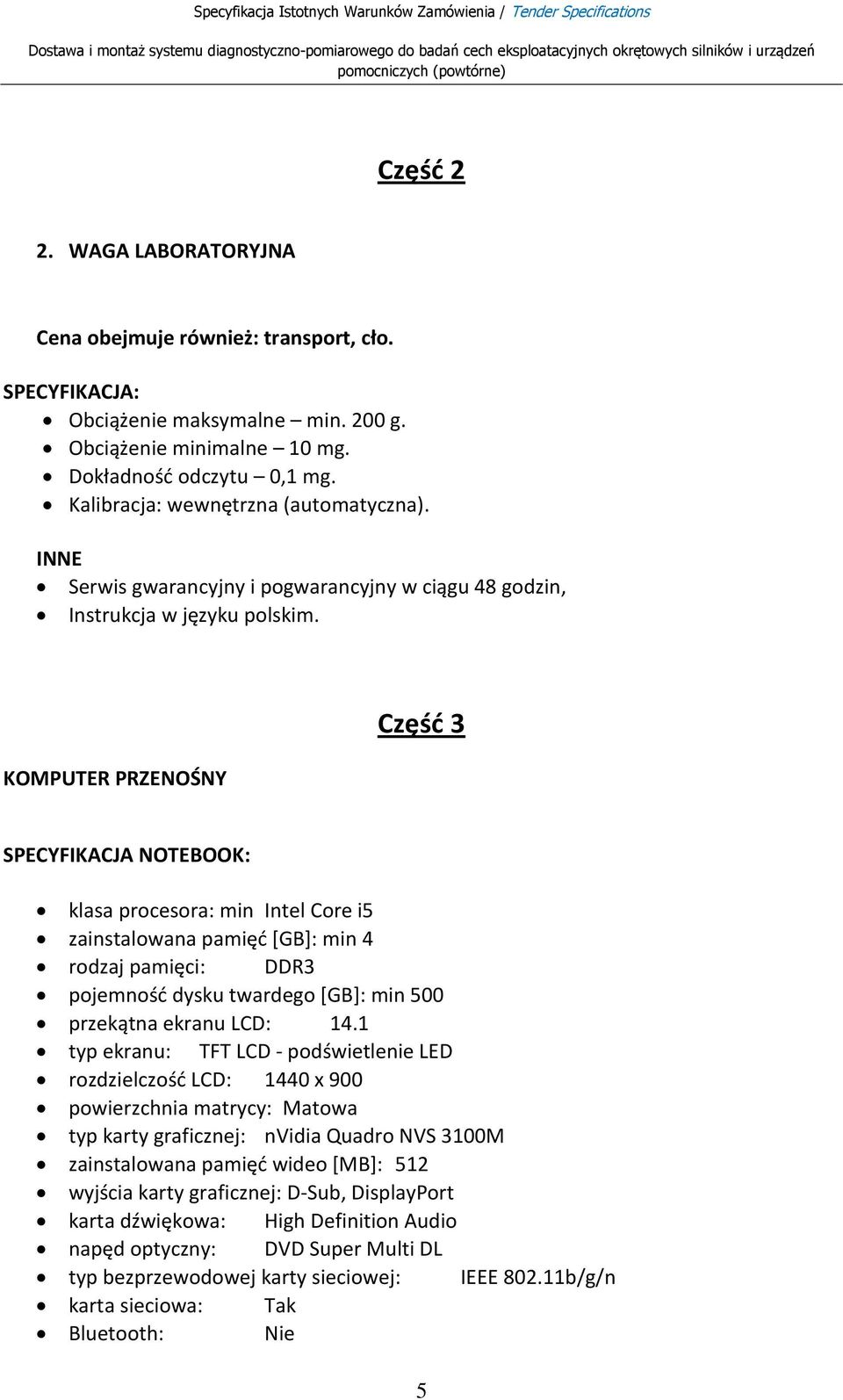

5 Częśd 2 2. WAGA LABORATORYJNA Cena obejmuje również: transport, cło. SPECYFIKACJA: Obciążenie maksymalne min. 200 g. Obciążenie minimalne 10 mg. Dokładnośd odczytu 0,1 mg. Kalibracja: wewnętrzna (automatyczna). INNE Serwis gwarancyjny i pogwarancyjny w ciągu 48 godzin, Instrukcja w języku polskim. KOMPUTER PRZENOŚNY Częśd 3 SPECYFIKACJA NOTEBOOK: klasa procesora: min Intel Core i5 zainstalowana pamięd *GB+: min 4 rodzaj pamięci: DDR3 pojemnośd dysku twardego *GB+: min 500 przekątna ekranu LCD: 14.1 typ ekranu: TFT LCD - podświetlenie LED rozdzielczośd LCD: 1440 x 900 powierzchnia matrycy: Matowa typ karty graficznej: nvidia Quadro NVS 3100M zainstalowana pamięd wideo *MB+: 512 wyjścia karty graficznej: D-Sub, DisplayPort karta dźwiękowa: High Definition Audio napęd optyczny: DVD Super Multi DL typ bezprzewodowej karty sieciowej: IEEE b/g/n karta sieciowa: Tak Bluetooth: Nie 5

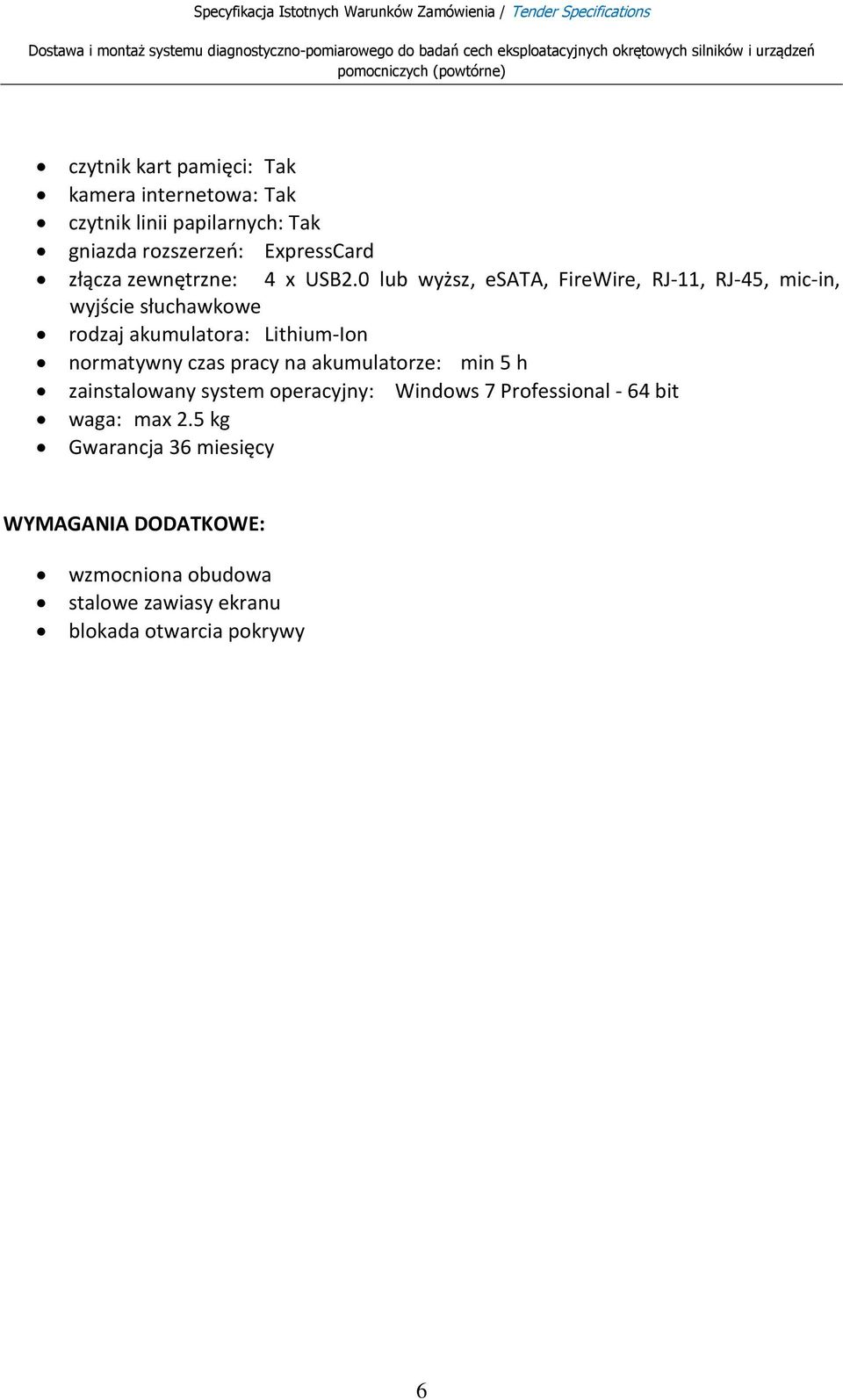

6 czytnik kart pamięci: Tak kamera internetowa: Tak czytnik linii papilarnych: Tak gniazda rozszerzeo: ExpressCard złącza zewnętrzne: 4 x USB2.0 lub wyższ, esata, FireWire, RJ-11, RJ-45, mic-in, wyjście słuchawkowe rodzaj akumulatora: Lithium-Ion normatywny czas pracy na akumulatorze: min 5 h zainstalowany system operacyjny: Windows 7 Professional - 64 bit waga: max 2.5 kg Gwarancja 36 miesięcy WYMAGANIA DODATKOWE: wzmocniona obudowa stalowe zawiasy ekranu blokada otwarcia pokrywy 6
